Обзор блока питания CHIEFTEC Polaris 850W: и тихо, и холодно

21-09-2021

Если на сайте производителя поискать страничку линейки БП CHIEFTEC Polaris, то таковых окажутся две. Первая отведена для устройств мощностью 550, 650 и 750 Вт. Кстати, последнее из них (CHIEFTEC Polaris 750W) побывало в наших руках более года назад. А вот вторая содержит информацию о более мощных моделях – 850- и 1050-ваттных. Разница между первой и второй группой немалая.

CHIEFTEC Polaris 850W

В чем именно она заключается, если не считать самой мощности? Разобраться в этом нам поможет блок питания CHIEFTEC Polaris 850W (PPS-850FC), который мы протестируем вдоль и поперек и обязательно сравним с младшим решением. А пока спецификация и осмотр.

Спецификация

Модель

CHIEFTEC Polaris 850W
(PPS-850FC)

Тип

ATX12V 2.3

Максимальная мощность, Вт

850

Мощность по каналу +12В, Вт

850

Мощность линий +3,3В и +5В, Вт

120

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

22

Максимальный выходной ток канала +5В, А

22

Максимальный выходной ток канала +12В, А

70,8

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

3,0

Входное напряжение, В

100 − 240

Входной ток, А

8 – 12

КПД, %

≤92

Сертифицирован 80PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

≤99

PCIe-разъемов

4 (6+2-контактные)

Модульный

Да

Размеры вентилятора, мм

140 х 140 х 25

Тип подшипника вентилятора

Гидродинамический (FDB)

Защиты

OPP, OVP, UVP, OCP, OTP, SCP, SIP

Размеры (Д х Ш х В), мм

160 х 150 х 86

Вес, кг

2,6

Гарантия, лет

2

Сайт производителя

CHIEFTEC

Страница продукта

Упаковка и комплект поставки

CHIEFTEC Polaris 850W CHIEFTEC Polaris 850W

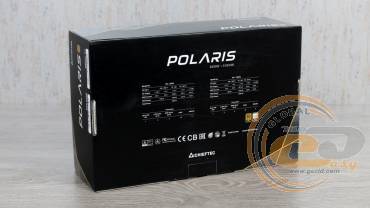

Подобно другим фирменным источникам, коробка моделей мощность 850 и 1050 Вт унифицирована. В наличии приятная полиграфия и электротехническая информация, а также указание соответствия сертификату 80 PLUS Gold и полностью модульной системы кабелей. Правда, все традиционно на английском.

CHIEFTEC Polaris 850W

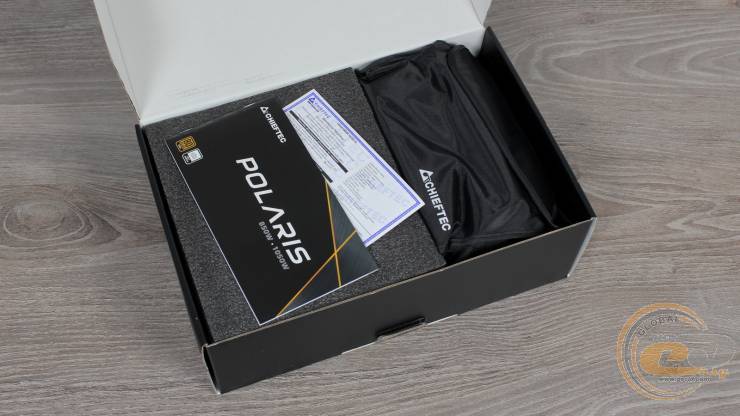

Внутри блок питания со всех сторон надежно защищен при помощи смягчающей вставки.

CHIEFTEC Polaris 850W

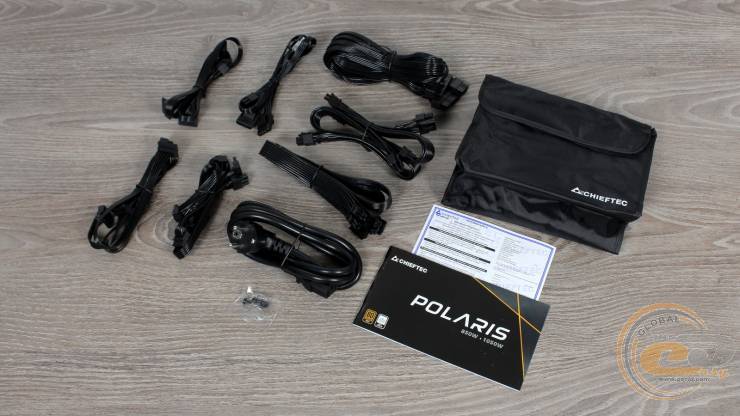

В коробке мы обнаружили:

  • сетевой шнур питания;
  • подключаемые кабели;
  • чехол для их хранения;
  • крепежные винты;
  • бумажную документацию.

Кстати, спасибо производителю за чехол для кабелей – младшее решение таковым не комплектовалось.

Внешний вид

CHIEFTEC Polaris 850W

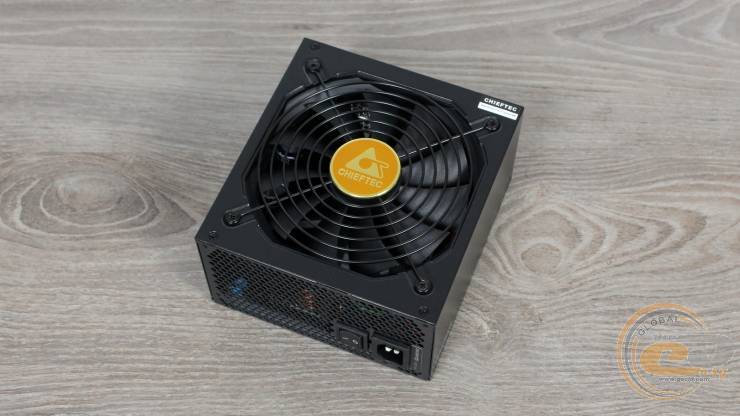

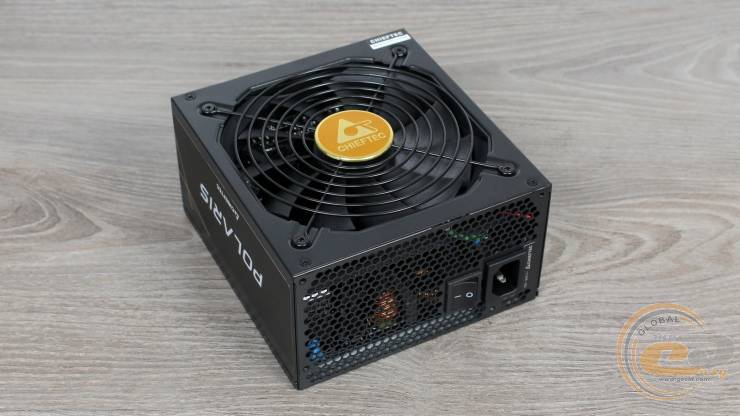

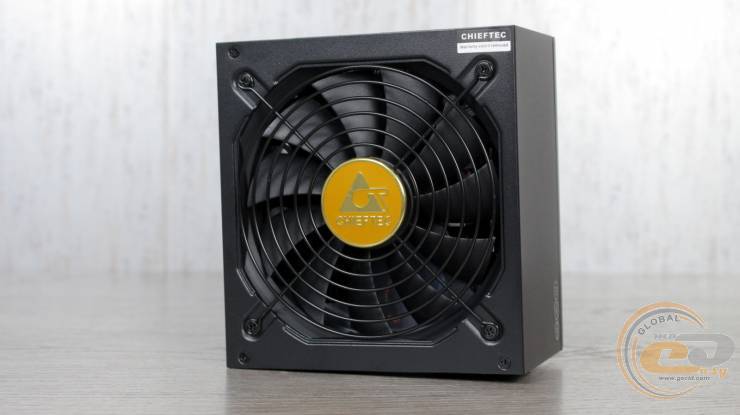

Черный корпус с темными наклейками, золотистый логотип и решетка типа гриль над вертушкой – во всем этом узнается представитель линейки CHIEFTEC Polaris.

CHIEFTEC Polaris 850W

Однако более мощную вариацию отличают большие размеры вертушки (135 вместо 120 мм) и корпуса (160 х 150 х 86 мм против 140 х 150 х 86 мм). В результате получаем восьмиугольный вырез вентилятора вместо круглого, что мы уже наблюдали в линейке CHIEFTEC PROTON. На месте гарантийная наклейка сроком действия всего два года – такой себе стандарт для устройств данного производителя.

CHIEFTEC Polaris 850W

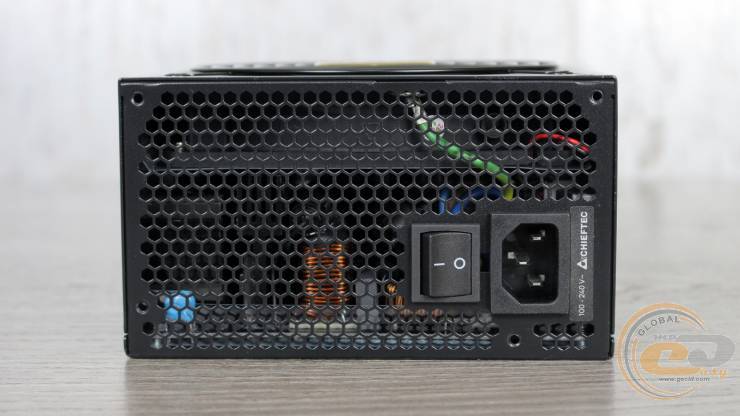

Тыл корпуса привычный. На месте выключатель, разъем питания, отверстия в виде сот и небольшая наклейка.

CHIEFTEC Polaris 850W

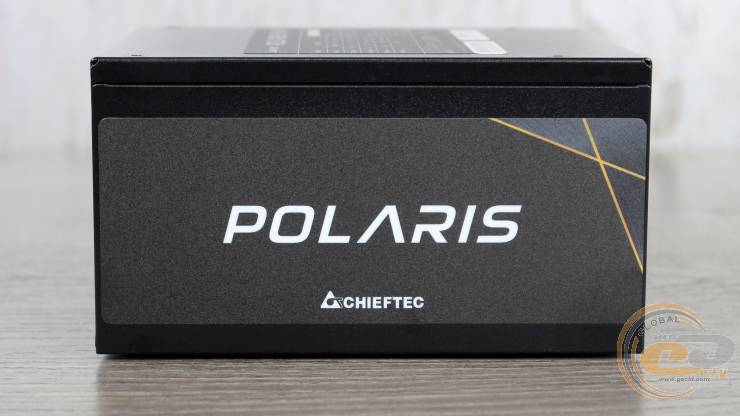

Одна из боковин украшена наклейкой побольше с указанием линейки.

CHIEFTEC Polaris 850W

А вот противоположная сторона – почти пустая, за исключением отметок о прохождении устройством контроля качества.

CHIEFTEC Polaris 850W

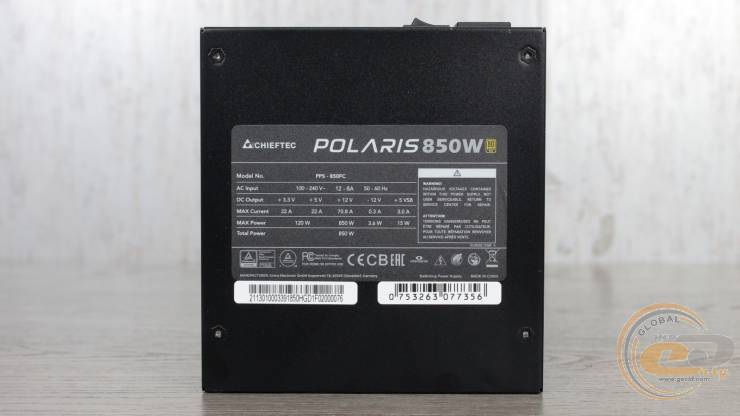

Самая большая панель сообщает об использовании единственной линия +12В, которая способна выдать все заявленные 850 Вт. А 120 Вт должно хватить для более мелких каналов +3,3В и +5В (как и у 750-ваттника: по 22 А на каждый).

CHIEFTEC Polaris 850W

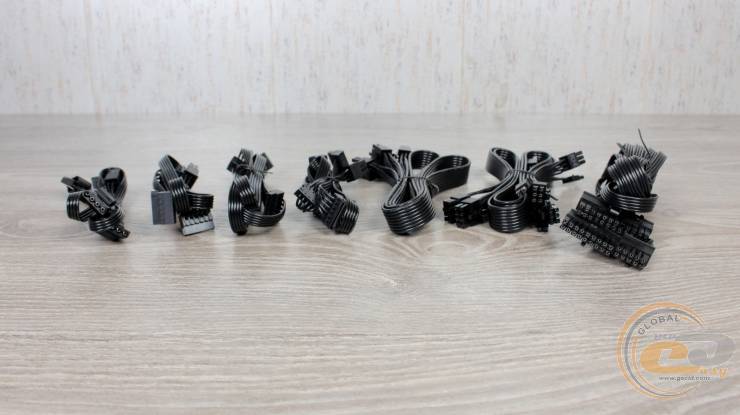

Все кабели у CHIEFTEC Polaris 850W являются съемными и выполнены в виде удобных в укладке шлейфов.

CHIEFTEC Polaris 850W

Самые нагруженные линии питания процессора и видеокарты (ATX12V и PCIe) обзавелись более толстыми кабелями калибра 16 AWG (1,291 мм в диаметре с площадью сечения 1,31 мм2). Остальные же имеют привычный калибр 18 AWG (1,024 мм в диаметре с площадью сечения 0,823 мм2).

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Калибр

20+4-контактный ATX

1

65

18 AWG

4+4-контактный ATX12V

2

65

16 AWG

два 6+2-контактных PCIe

2

60-70

16 AWG

четыре SATA

3

55-66-78-93

18 AWG

четыре PATA

1

55-66-78-90

18 AWG

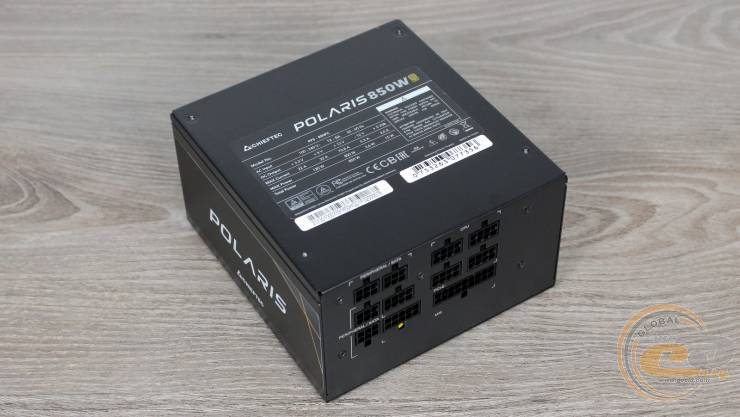

Основные коннекторы питания представлены 20+4-контактным ATX и парой 4+4-контактных ATX12V. В наличии также четыре разъема PCIe в 6+2-контактном исполнении для подключения пары видеокарт. А для периферии в общей сложности имеем двенадцать SATA и четыре PATA на четырех отдельных проводах. Длины проводов хватит з хорошим запасом.

CHIEFTEC Polaris 850W

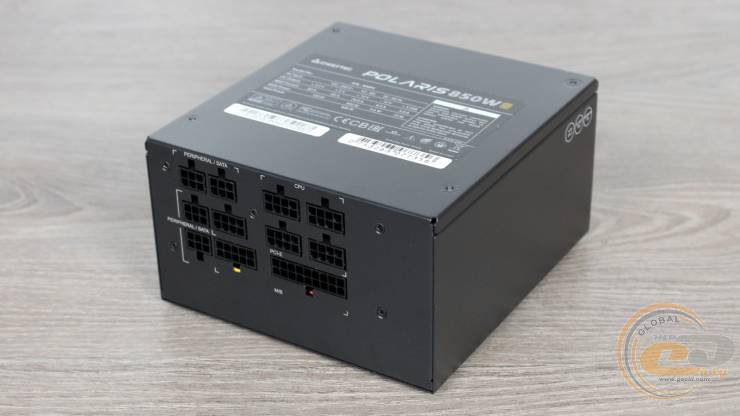

Для корректного подключения все разъемы на корпусе подписаны. К тому же они имеют разную форму контактов, поэтому проблем быть не должно.

Внутреннее устройство

CHIEFTEC Polaris 850W

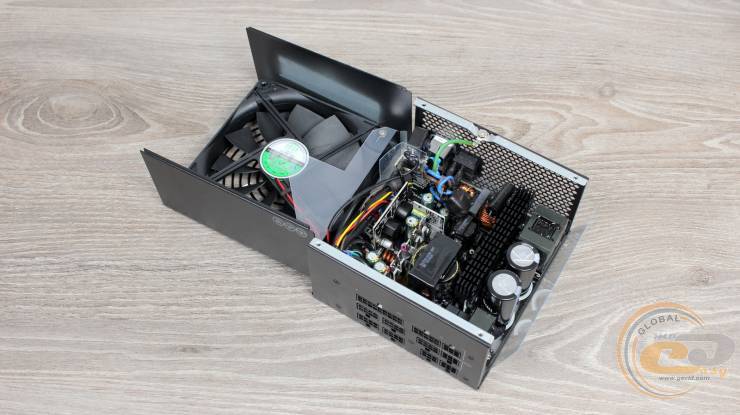

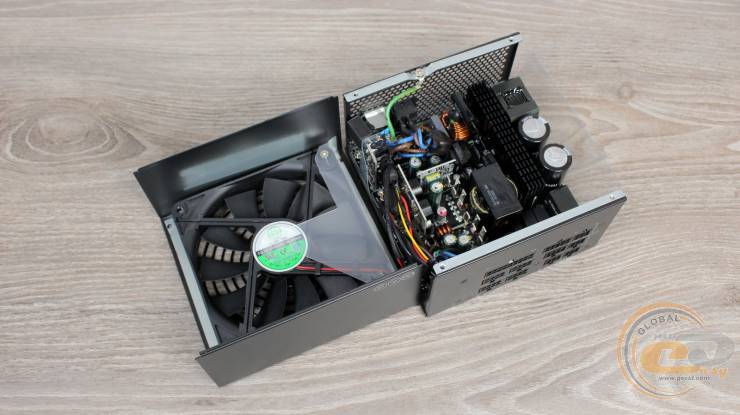

Поскольку покупателю гарантийная наклейка еще пригодится, то мы с удовольствием покажем, что находится внутри устройства.

CHIEFTEC Polaris 850W

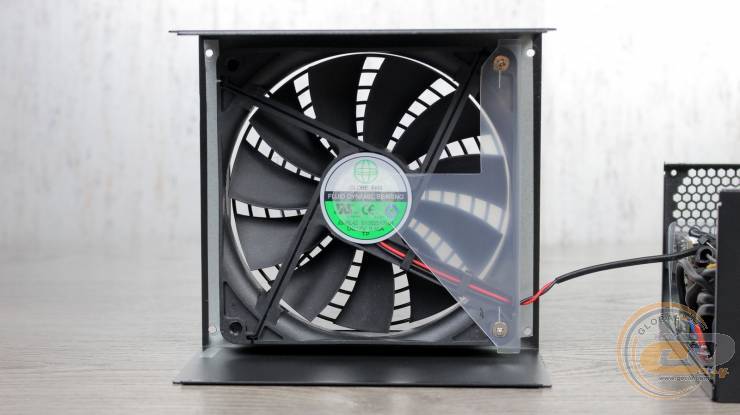

В основе 135-мм вентилятора GLOBE FAN RL4Z S1352512HH применяется надежный гидродинамический подшипник. Это заметно отличает 850-ваттник от младшего решения, где применяется 120-мм пропеллер на втулке.

Энергопотребление данного элемента составляет 5,4 Вт (12 В при 0,45 А).

CHIEFTEC Polaris 850W

А вот для пассивного отвода тепла от компонентов CHIEFTEC Polaris 850W используется один большой радиатор в первичной цепи и парочка блестящих решений во вторичной. Об охлаждаемых ими элементах расскажем ниже.

CHIEFTEC Polaris 850W CHIEFTEC Polaris 850W

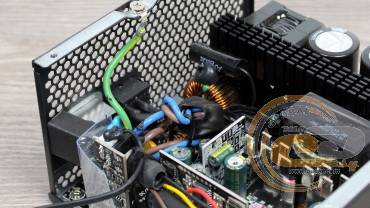

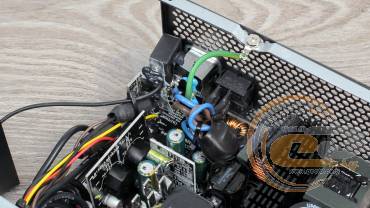

Входной электромагнитный фильтр порадовал наличием пары X- и четырех Y-конденсаторов, двух дросселей, варистора и плавкого предохранителя. Полный «фарш», что тут еще сказать.

CHIEFTEC Polaris 850W

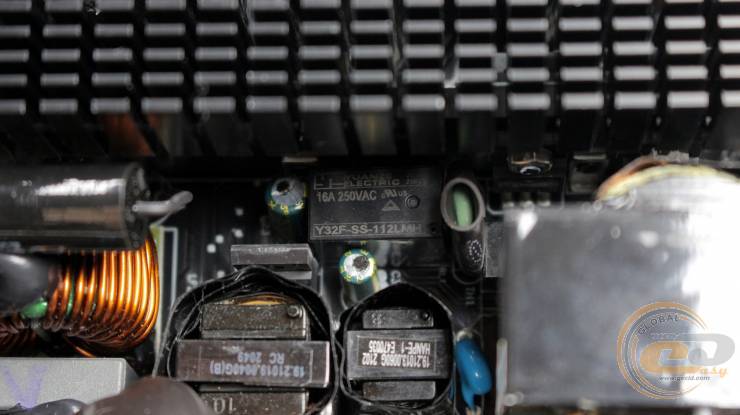

Неподалеку распаяно электромагнитное реле с термистором.

CHIEFTEC Polaris 850W

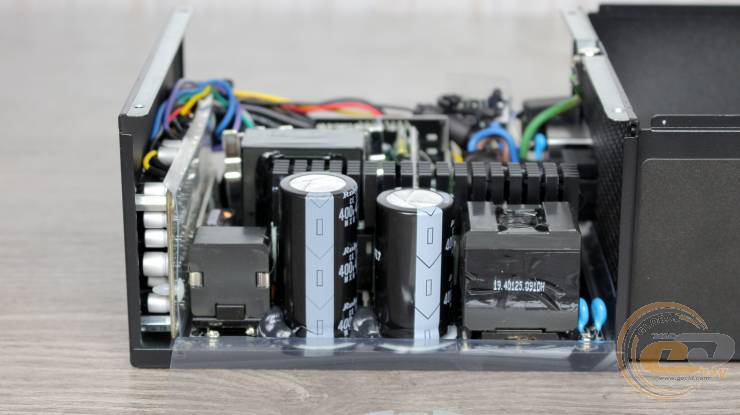

Один-единственный радиатор несет на себе целый ряд силовых элементов. Это и диодная сборка, и составляющие узла APFC, и ключи первичной цепи. Рядом нашлось место для немаленького дросселя, отвечающего за все тот же активный модуль коррекции коэффициента мощности.
