Обзор блока питания CHIEFTEC PROTON 850W: хорошая родословная

Линейка блоков питания CHIEFTEC PROTON хорошо знакома нашим постоянным читателям. Мы уже рассказывали как о бюджетных решениях мощностью 500-600 Вт, так и о более дорогих представителях мощностью 750 и 1000 Вт.

CHIEFTEC PROTON 850W

В этот раз к нам попала модель CHIEFTEC PROTON 850W (BDF-850C), способная предоставить 850 Вт мощности. Интересно, что на момент написания обзора в некоторых интернет-магазинах она стоит дороже киловаттника из той же серии. Мы вооружились фотоаппаратом, отверткой и прочими инструментами, чтобы найти ответ на закономерный вопрос «почему?». Ну а что из этого получилось – узнаете далее.

Спецификация

Модель

CHIEFTEC PROTON 850W (BDF-850C)

Тип

ATX12V v2.3

Максимальная мощность, Вт

850

Мощность по каналу +12В, Вт

846

Мощность линий +3,3В и +5В, Вт

140

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

22

Максимальный выходной ток канала +5В, А

22

Максимальный выходной ток канала +12В, А

70,5

Максимальный выходной ток канала -12В, А

0,5

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

3

Входное напряжение, В

100 − 240

Частота, Гц

50 − 60

Входной ток, А

15

КПД, %

>85

Сертифицирован 80 PLUS

Bronze

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

>90

PCIe-разъемов

6 (6+2-контактные)

Модульный

Да

Размеры вентилятора, мм

135 х 135 х 25

Защиты

OPP, UVP, OVP, OTP, OCP, SCP, SIP

Размеры, мм

160 х 150 х 87

Масса, кг

2,3

Гарантия, месяцев

24

Сайт производителя

CHIEFTEC

Страница продукта

Упаковка и комплект поставки

Коробка весьма стильная, вопросов нет, и со своей прямой обязанностью она справляется на ура. Однако информативности ей явно недостает.

CHIEFTEC PROTON 850W

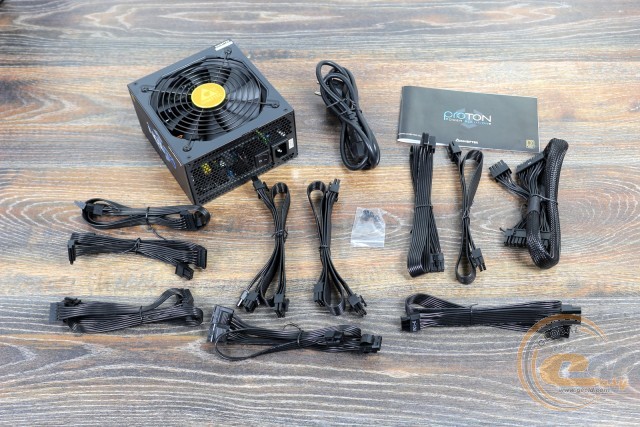

Комплектация позволит как можно быстрее приступить к эксплуатации устройства. В наличии: сетевой шнур питания, крепежные винты, отстегивающиеся кабели и руководство пользователя.

Внешний вид

CHIEFTEC PROTON 850W

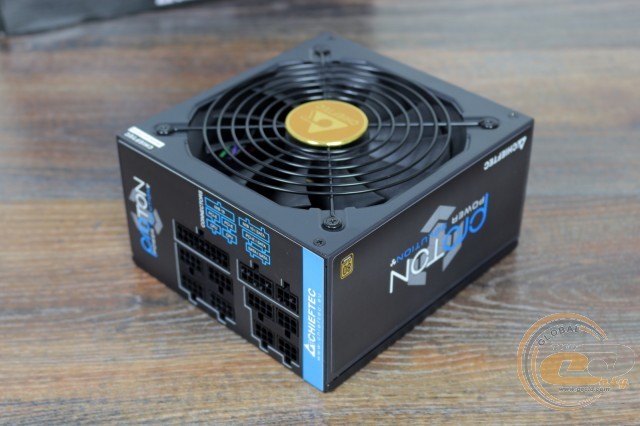

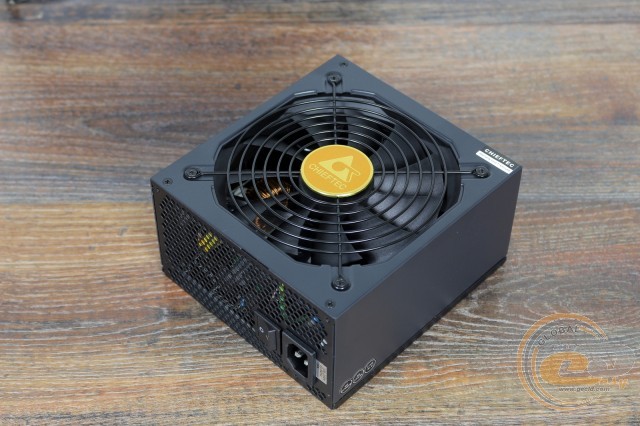

Внешне все вполне знакомо – строгий черный облик с золотым логотипом-медалькой и привычные для мощных модульных блоков питания 160 мм длины.

CHIEFTEC PROTON 850W

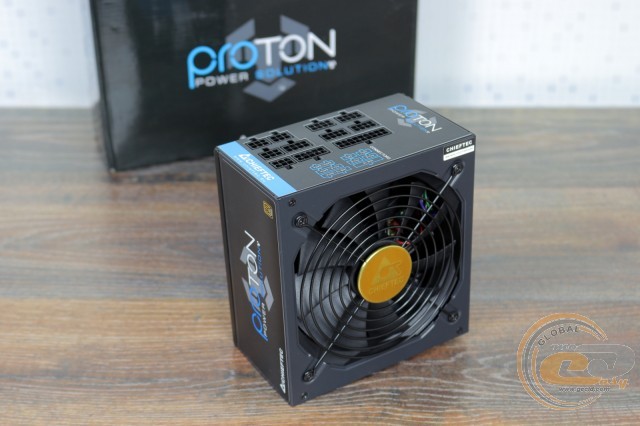

Симметричный дизайн, решетка типа «гриль» – «Протон» ничуть не изменился.

CHIEFTEC PROTON 850W

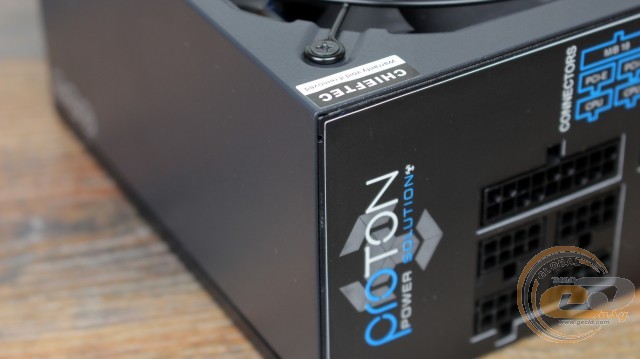

Один из винтов возле вертушки прикрыт гарантийной наклейкой, которая не утратит своей актуальности в течение двух лет со дня покупки.

CHIEFTEC PROTON 850W

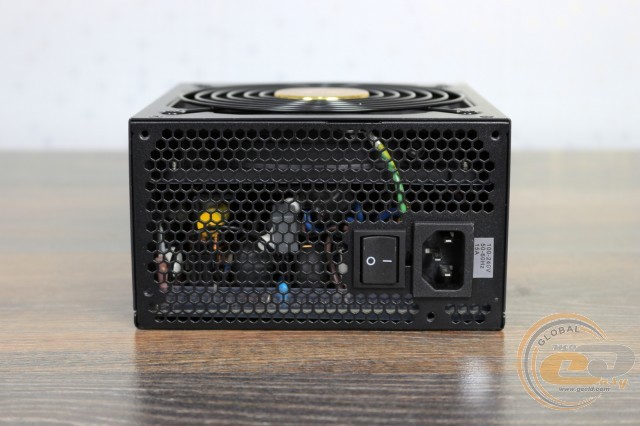

Те же знакомые «сотовые» формы имеются и в тылу, ну а выключатель радует крупными размерами.

CHIEFTEC PROTON 850W

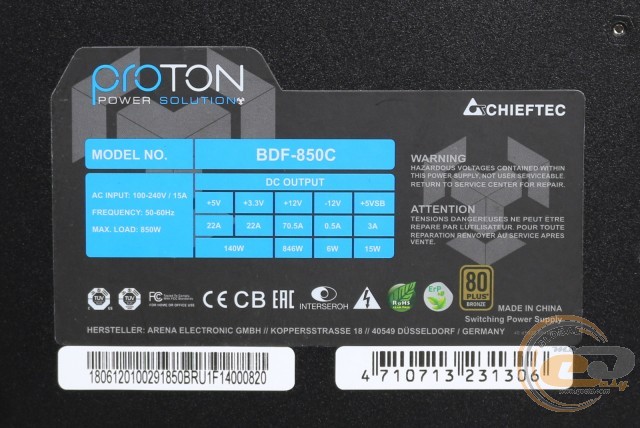

Наиболее оригинальным элементом любого БП выступает наклейка с электротехническими характеристиками. Радуемся единственной линии +12В (другого и не ожидали), которая выдает 846 Вт мощности (99,5% от максимальной), а также большому суммарному номиналу каналов +3,3В и +5В – целых 140 Вт. Столько же и у 1000-ваттника! Правда, там ток каждой линии чуть выше – 23 вместо 22 А.

CHIEFTEC PROTON 850W

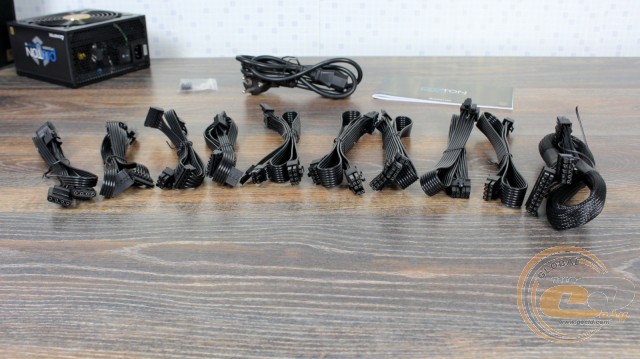

Блок питания CHIEFTEC BDF-850C отличается полностью модульным подключением кабелей. Почти все они представлены в виде удобных в укладке шлейфов. Исключением является только 20+4-контактный ATX, составляющие которого спрятались в нейлоновую оплетку.

CHIEFTEC PROTON 850W

Для питания процессора есть пара ATX12V: цельный 8-контактный и еще один разборный 4+4-контактный. Это позволит использовать источник для питания материнских плат с разъемами Socket TR4, Socket LGA2066 или для двухпроцессорных систем. Шести разъемов PCIe в 6+2-контактном исполнении хватит для питания тройки почти любых современных видеокарт. Не оставят в беде также девять SATA, три PATA и один FDD.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный ATX

1

50

8-контактный ATX12V

1

55

4+4-контактный ATX12V

1

55

два 6+2-контактных PCIe

3

50-65

три SATA

3

50-62-78

три PATA + один FDD

1

45-60-75-90

CHIEFTEC PROTON 850W

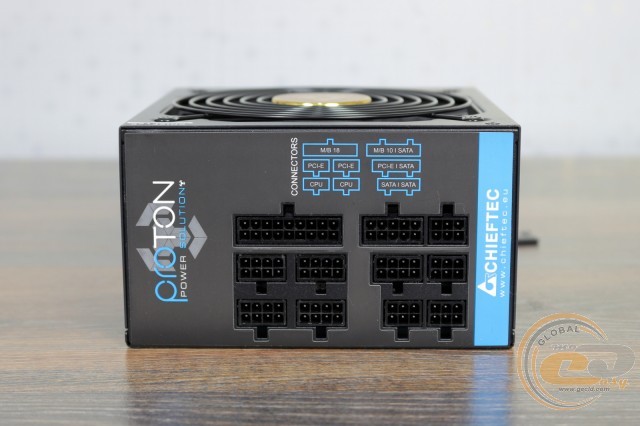

В целом конфигурация кабелей полностью аналогична киловаттнику. Не удивительно, что отличить эти две модели внешне не получится, ведь размещение и количество выходных разъемов также идентично. С подключением проблем не будет – небольшое руководство возле коннекторов в этом поможет.

Внутреннее устройство

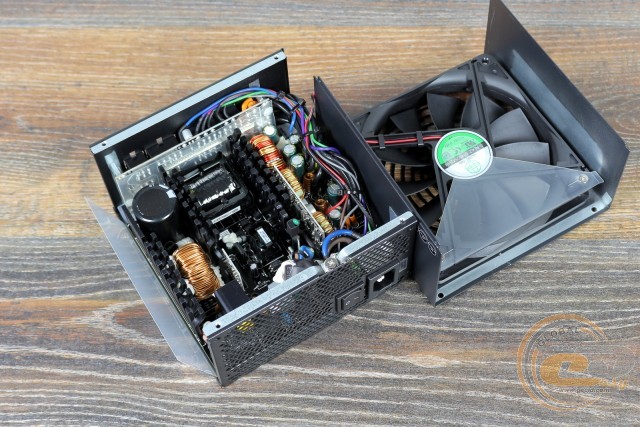

CHIEFTEC PROTON 850W

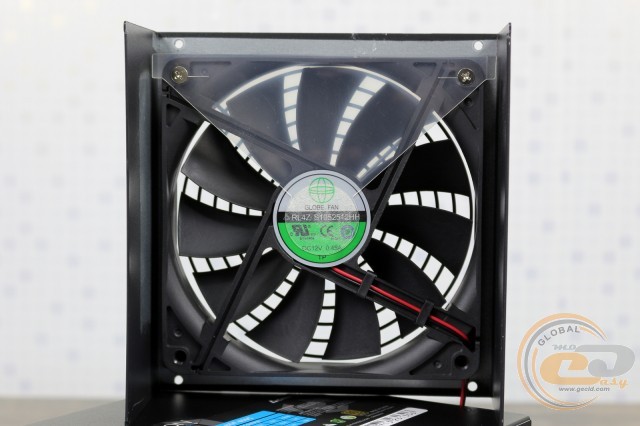

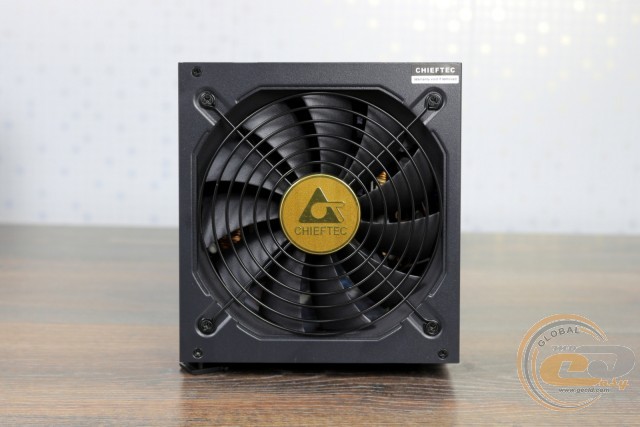

В моделях мощностью 750 и 1000 Вт применяется 135-мм 11-лопастная вертушка GLOBE FAN RL4Z S1352512HH. Аналогичная установлена и здесь. Через съемный двухконтактный коннектор пропеллер потребляет все те же 5,4 Вт (12 В при 0,45 А). Кстати, хотя название намекает на применение гидродинамического подшипника, но перед нами обычная втулка. Максимальная частота вращения вертушки равна 1800 ± 10% об/мин, а входное напряжение может меняться в диапазоне от 6 до 13,8 В.

CHIEFTEC PROTON 850W

Пассивная часть СО состоит из четырех окрашенных в черный цвет радиаторов. У троих из них площадь теплоотдачи увеличена благодаря гребешкам по всей длине, а еще один представлен просто изогнутой металлической пластиной – для диодного моста в самый раз.

CHIEFTEC PROTON 850W CHIEFTEC PROTON 850W

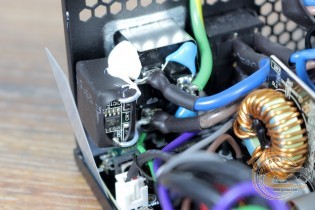

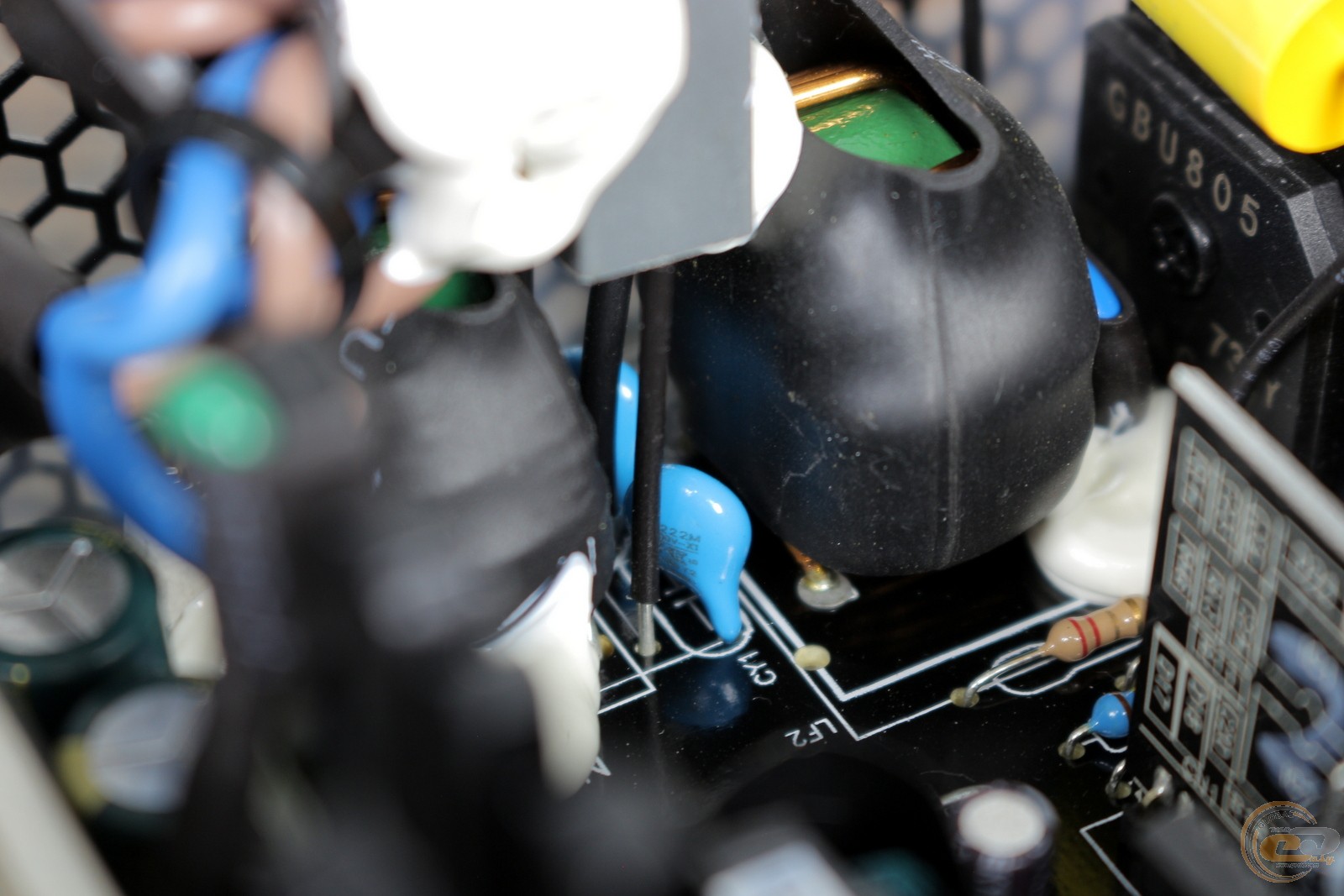

У входного разъема питания нас встречает электромагнитный фильтр в полном составе. Имеем два набора из пары Y-конденсаторов и одной Х-емкости. Им ассистируют две катушки и варистор. А по-настоящему топовым подходом является наличие чипа CM02X, отвечающего за разрядку конденсаторов. Такой вот способ уменьшить энергопотребление в режиме ожидания.

CHIEFTEC PROTON 850W

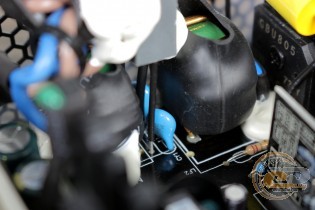

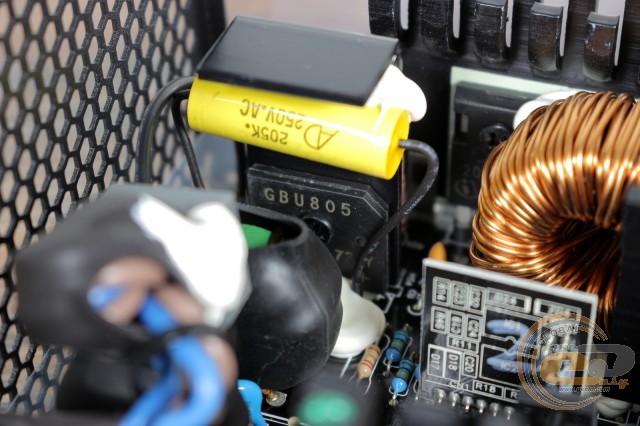

Диодная сборка GBU805 рассчитана на ток до 8 А. С обоих сторон имеем по одному такому элементу, поэтому общий входной ток может достигать 16 А. Не удивительно, что заявлено очень близкое значение – 15 А.

CHIEFTEC PROTON 850W

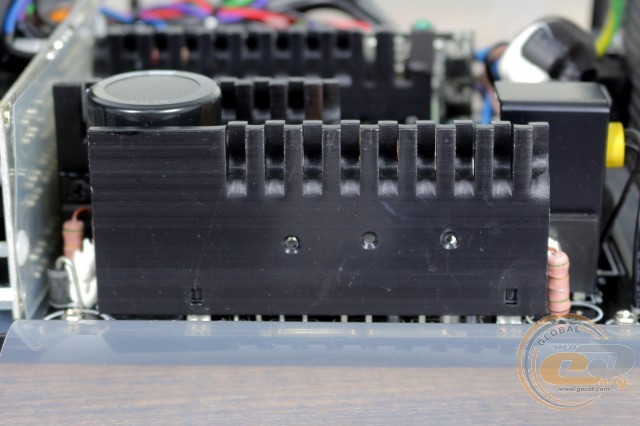

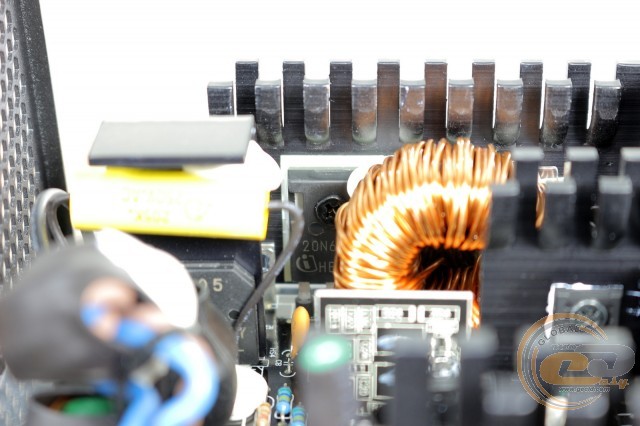

Узел активного корректора коэффициента мощности (APFC) получил отдельный радиатор – точь-в-точь как у киловаттника.

CHIEFTEC PROTON 850W

Изготовителем силовых элементов является известная немецкая компания Infineon – еще один повод для радости.

CHIEFTEC PROTON 850W

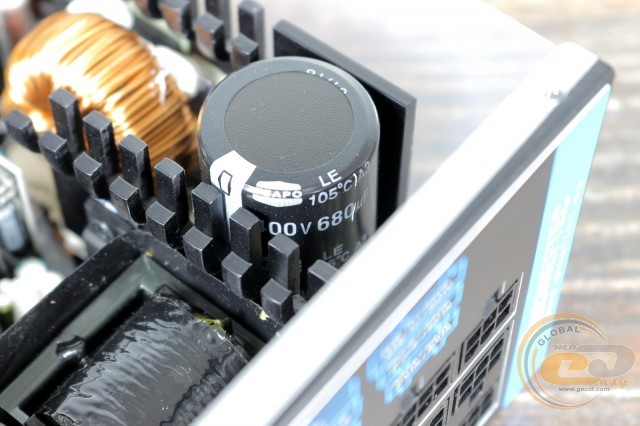

Как и немалая емкость входного конденсатора (680 мкФ), который к тому же принадлежит к высокотемпературной серии (105°С). Производитель – тайваньская компания Teapo, продукцию которой оценивают как среднюю по качеству. Кстати, внутри модели мощностью 1000 Вт используется аналогичное решение.
