Обзор блока питания CHIEFTEC TASK 500W: самая доступная «бронза»
11-01-2021
В нашем материале по выбору блоков питания до $50 лидерами стали решения мощностью 500 Вт с DC-DC-преобразователями, к примеру, CHIEFTEC PROTON BDF-500S. Но есть у данного производителя чуть более дешевые модели: CHIEFTEC FORCE CPS-500S за $40 и CHIEFTEC TASK TPS-500S за $45.
С первым мы уже знакомы на примере 650-ваттной модификации CHIEFTEC FORCE 650W. А вот второй, CHIEFTEC TASK 500W, оставался для нас загадкой, несмотря на свое немалое время существования. Что же, пришло время ее разгадать.
Спецификация
Модель |
CHIEFTEC TASK 500W (TPS-500S) |
Тип |
ATX12V 2.3 |
Максимальная мощность, Вт |
500 |
Мощность по каналу +12В, Вт |
456 |
Мощность линий +3,3В и +5В, Вт |
100 |
Количество линий +12В |
1 |
Максимальный выходной ток канала +3,3В, А |
18 |
Максимальный выходной ток канала +5В, А |
16 |
Максимальный выходной ток канала +12В, А |
38 |
Максимальный выходной ток канала -12В, А |
0,3 |
Максимальный выходной ток канала +5Vsb (дежурная линия питания), А |
2,5 |
Входное напряжение, В |
100 – 240 |
Входной ток, А |
8,0 |
КПД, % |
≥88 |
Сертифицирован 80 PLUS |
Bronze |
Метод компенсации коэффициента мощности |
Активный |
Коэффициент мощности (PF), % |
>90 |
PCIe-разъемов |
1 (6+2-контактный) |
Модульный |
Да |
Размеры вентилятора, мм |
120 х 120 х 25 |
Тип подшипника вентилятора |
Скольжения (Sleeve Bearing) |
Защиты |
OTP, OPP, OVP, UVP, SCP, SIP |
Размеры (Д х Ш х В), мм |
140 х 150 х 87 |
Гарантия, лет |
2 |
Сайт производителя |
Упаковка и комплект поставки
В нашу тестовую лабораторию блок питания доставили без фирменной упаковки, то есть в OEM-версии (в интернет-магазинах обычно обозначается как «Bulk»).
Но данный источник также можно приобрести в красочной коробке, унифицированной под все четыре устройства линейки CHIEFTEC TASK мощностью от 400 до 700 Вт. Комплект поставки в таком случае включает в себя крепежные винты, кабель питания и руководство пользователя.
Внешний вид

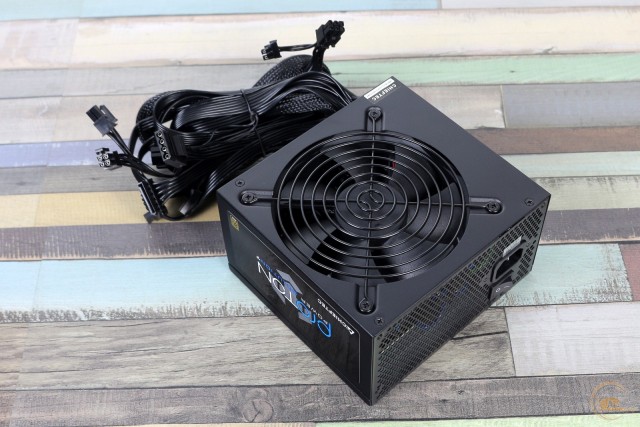

CHIEFTEC PROTON 500W

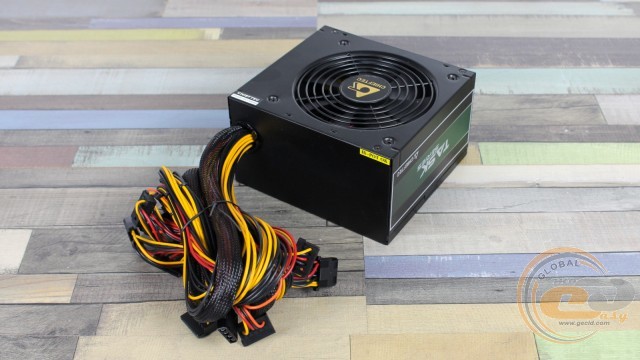

CHIEFTEC TASK 500W

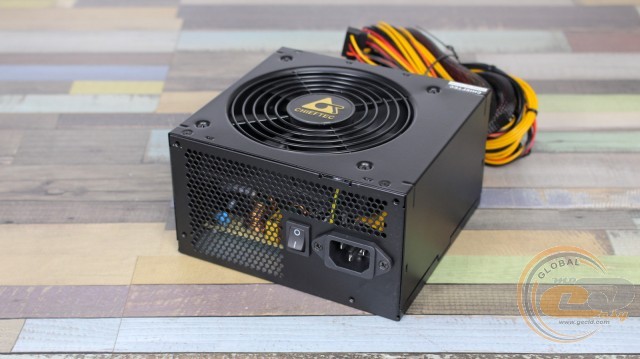

Внешне CHIEFTEC TASK 500W очень напоминает CHIEFTEC PROTON аналогичной мощности: тот же матовый черный окрас, смещенная в сторону решетка типа гриль и гарантийная наклейка на одном из крепежных винтов. Но и косметические отличия также имеются: как минимум наличие логотипа над вентилятором и цветные провода вместо черных.

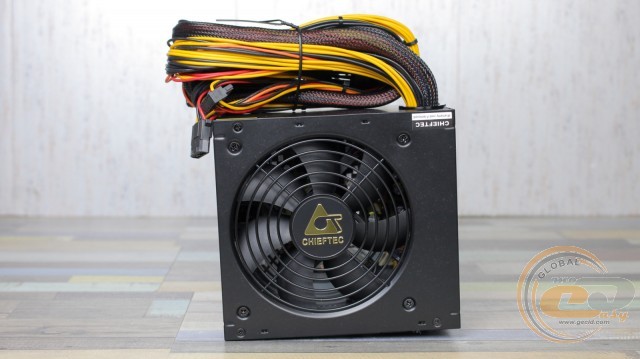

Типоразмер вентилятора 120 мм характерный для решений в компактных корпусах размерами 140 х 150 х 87 мм. В целом внешность «коробочки» сдержанная и лаконичная – в случае чего будет не стыдно выставить на показ.

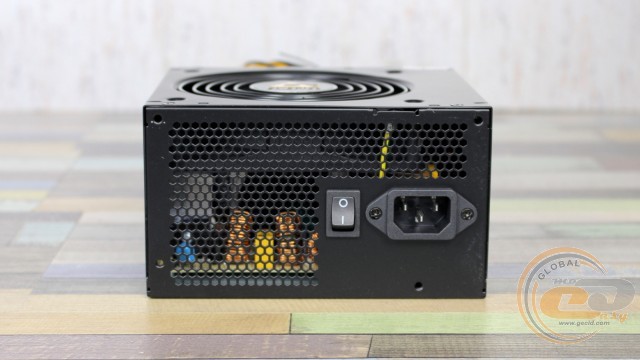

Тыльная панель ни капельки не удивила: разъем питания, выключатель и отверстия в виде сот – все как мы с вами любим.

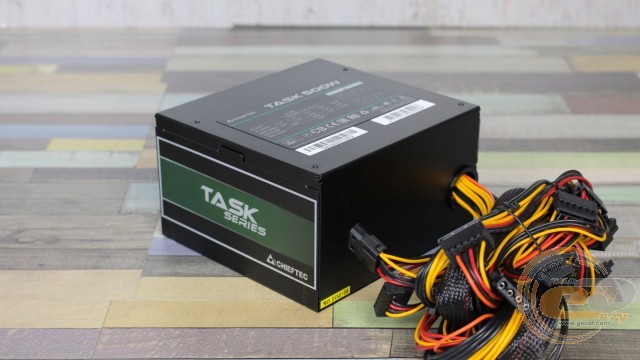

При размещении источника вентилятором вниз, глаза будет радовать наклейка с указанием линейки на боковине. А вот противоположной стенке похвастать нечем.

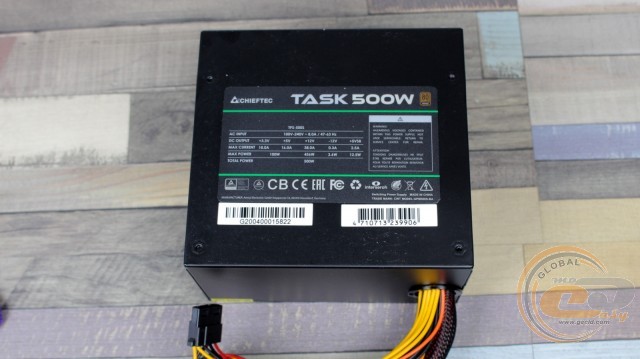

Из главной наклейки узнаем об использовании единственной линии +12В с нагрузочной способностью до 456 Вт (91,2% от максимальной). Следовательно, готовимся увидеть внутри групповую стабилизацию напряжений. Несколько бюджетный подход, но вполне ожидаемый от решения данного ценового диапазона. А показателя 100 Вт должно хватить для более мелких каналов +3,3В и +5В.

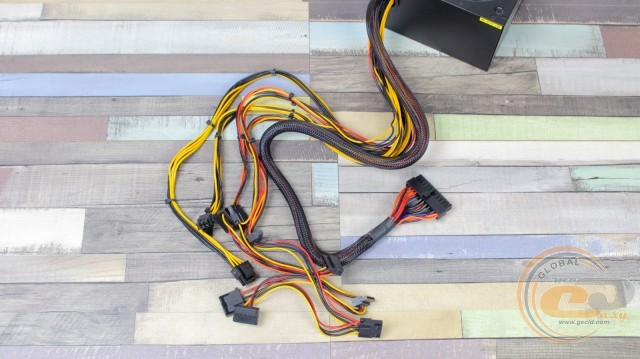

Все кабели у CHIEFTEC TASK 500W выведены напрямую из корпуса. Здесь имеем обычные круглые провода, а бонус в виде нейлоновой оплетки получил только 20+4-контактный ATX. Половина из них обладает привычным калибром 18 AWG, а вот кабели для питания периферии (SATA и PATA) еще тоньше – 20 AWG.
Очень понравилась длина проводов – их хватит для подключения системы даже в самых просторных корпусах.
Полная конфигурация системы кабелей выглядит следующим образом:
Типы разъемов |
Количество |
Длина проводов до разъема (разъемов), см |
Калибр проводов |
20+4-контактный ATX |
1 |
65 |
18 AWG |
4+4-контактный ATX12V |
1 |
65 |
18 AWG |
6+2-контактный PCIe |
1 |
50 |
18 AWG |
один SATA + два PATA |
1 |
50-65-80 |
20 AWG |
один PATA + два SATA |
1 |
50-65-80 |
20 AWG |
два SATA |
1 |
50-65 |
20 AWG |

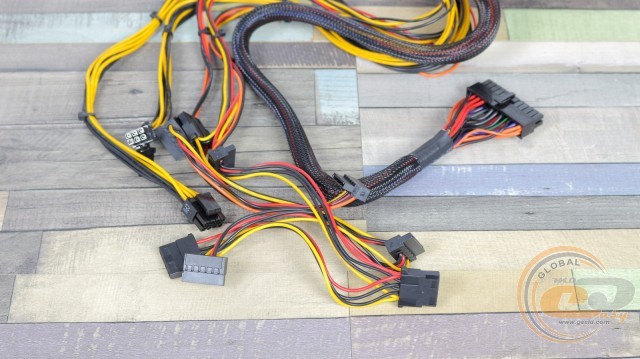

Основные коннекторы питания представлены 20+4-контактным ATX и 4+4-контактным ATX12V. Увы, в наличии всего один 6+2-контактный разъем PCIe для подключения видеокарты. А значит, для графических адаптеров с парой таких разъемов потребуется переходник с двух PATA. С последними, кстати, проблем не будет. Для периферии в общей сложности имеем пять SATA и три PATA на трех отдельных проводах.
Внутреннее устройство
Самое же интересное, как всегда, нас ждет внутри.

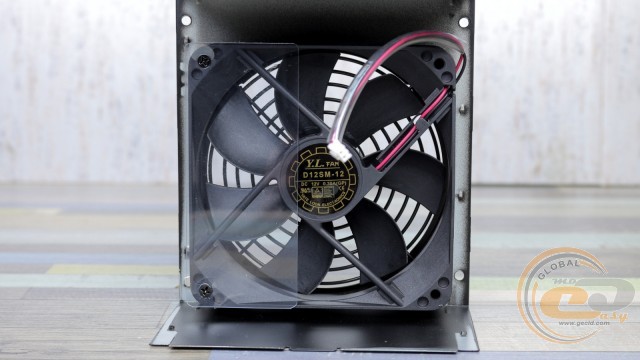

Вентилятор YATE LOON D12SM-12 (3,6 Вт, 12 В при 0,3 А) хорошо знаком по бюджетным блокам питания данного производителя (например, CHIEFTEC VALUE APB-500B8). Он не побеспокоит излишним шумом, поскольку максимальная частота вращения равна всего 1650 об/мин. В недостатки запишем использование бюджетного подшипника скольжения. С другой стороны, чего еще ожидать от источника из нижнего ценового диапазона?

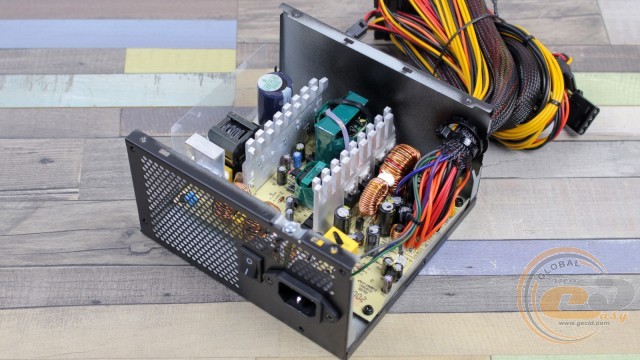

Внутри имеем три радиатора: небольшой Г-образный для охлаждения диодного моста и по одному для элементов первичной и вторичной цепи. Что же, время присмотреться к ключевым составляющим.

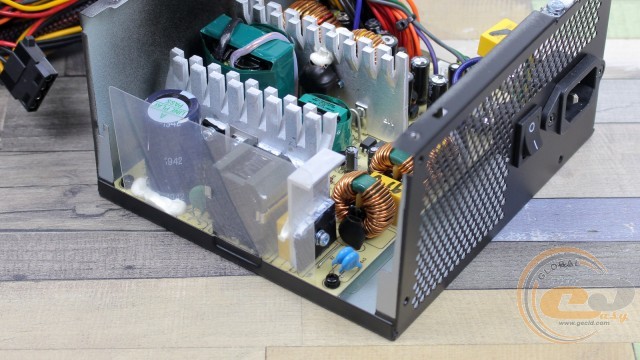

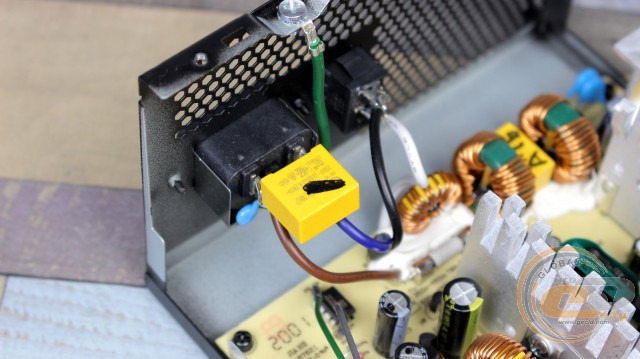

На входе блока питания разместился трехкаскадный EMI-фильтр, который отвечает за сглаживание высокочастотных помех, излучаемых устройством в сеть. В наличии полный набор конденсаторов (всего шесть штук), дросселей, варистор, а также плавкий предохранитель.
Радиатор на диодной сборке гарантирует ее работу в заявленном широком диапазоне напряжений – от 100 до 240 В. К сожалению, рассмотреть маркировку моста не удалось.

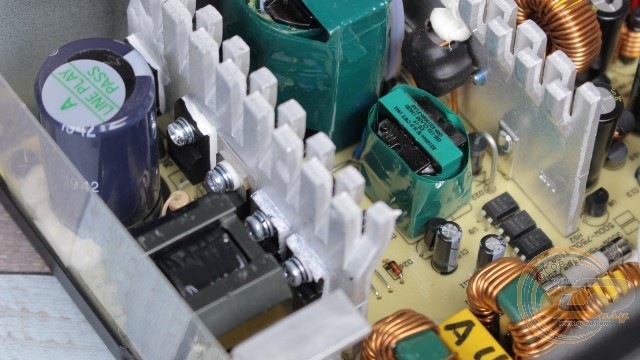

Узел APFC на месте, к тому же силовые элементы набраны в полном составе – пара транзисторов и один диод Шоттки. Далее на том же радиаторе разместились два транзистора первичного преобразователя производства китайской компании InPower Semiconductor (IPS).

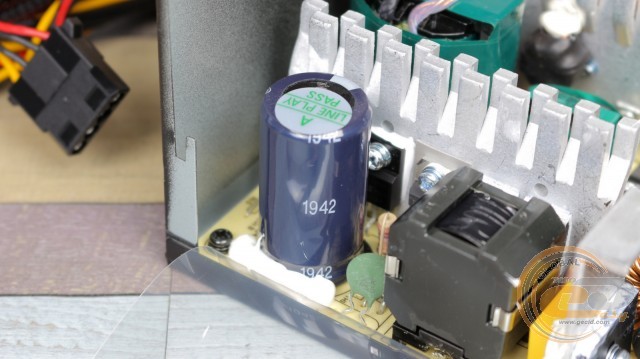

Входной конденсатор от ChengX имеет сравнительно небольшую емкость – всего 220 мкФ. Да и отзывы о качестве данных решений в сети оставляют желать лучшего.
