Обзор и тестирование блока питания CHIEFTEC VALUE APB-400B8: когда бюджет ограничен

За $30 можно приобрести даже пару сверхбюджетных источников питания, однако большинство разбирающихся в компьютерных комплектующих не посоветуют применять такие решения на практике. Причиной тому является тотальная экономия производителя, что гарантировано отразится на качестве внутренних компонентов, их количестве и, как следствие, качестве питания и сроке службы более дорогих узлов.

CHIEFTEC VALUE APB-400B8

Зато как раз с вышеупомянутой ценовой отметки появляются модели от известных производителей с весьма позитивной репутацией в сфере создания БП. Нам очень интересно узнать, как они поведут себя на практике, поэтому героем текущего обзора стал самый доступный представитель ассортимента ATX-источников компании CHIEFTEC – 400-Вт блок питания CHIEFTEC VALUE APB-400B8. Насколько велика разница при сравнении со старшим собратом, протестированным ранее 500-ваттником CHIEFTEC VALUE APB-500B8, а также другими доступными решениями, побывавшими в наших руках?

Спецификация

Модель

CHIEFTEC VALUE APB-400B8

Тип

ATX12V v2.3

Номинальная мощность, Вт

400

Мощность по каналу +12В, Вт

336

Мощность линий +3,3В и +5В, Вт

120

Количество линий +12В

2

Выходы, А

+3,3В

22

+5В

18

+12В1

18

+12В2

17

-12В

0,3

+5Vsb (дежурная линия питания)

2,5

Входное напряжение, В

230

Частота, Гц

50

Входной ток, А

4

КПД, %

<80

Сертифицирован 80 PLUS

Нет

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

>90

PCIe-разъемов

1 (6+2-контактный)

Модульный

Нет

Размеры вентилятора, мм

120 х 120 х 25

Тип подшипника вентилятора

Sleeve (скольжения)

Защиты

OPP, OVP, UVP, SCP

Размеры, мм

140 х 150 х 87

Гарантия, лет

2

Сайт производителя

CHIEFTEC

Страница продукта

Все цены на Chieftec%2BAPB-400B8

Внешний вид

CHIEFTEC VALUE APB-400B8

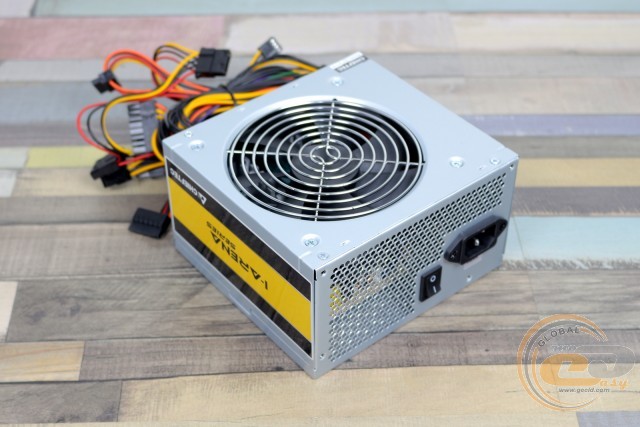

Покупателю не придется переплачивать за красивую дорогую коробку и обширную комплектацию – новинка поставляется в OEM-варианте, то есть без упаковки и единого винтика. Все необходимое вам придется приобрести отдельно.

CHIEFTEC VALUE APB-400B8

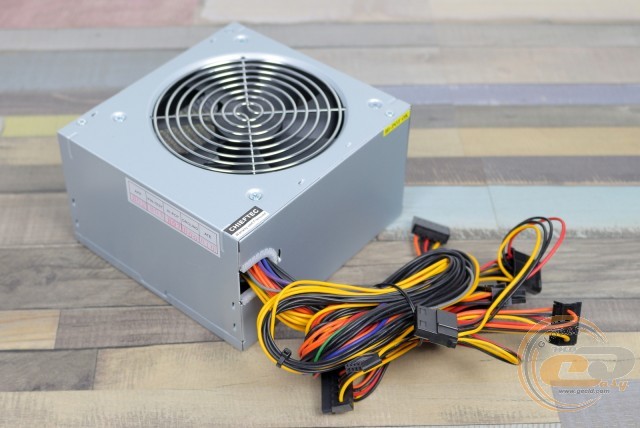

Для недорогих блоков питания все еще характерна покраска серой грунтовкой, что также позволяет не выходить за рамки бюджета. К жесткости конструкции и качеству сборки претензий нет. Также имеем привычные для ATX-решений размеры (140 х 150 х 87 мм) и компоновку.

CHIEFTEC VALUE APB-400B8

CHIEFTEC VALUE APB-400B8

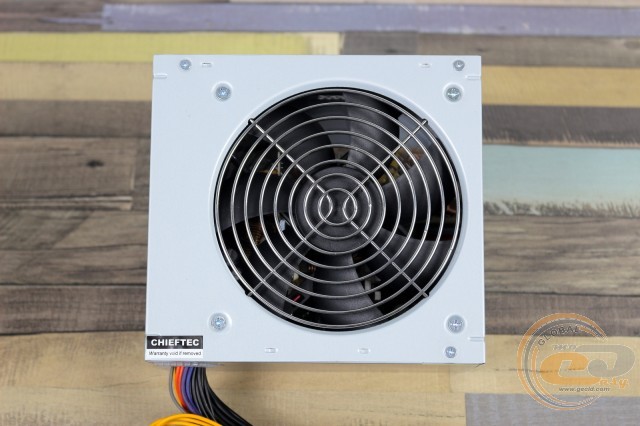

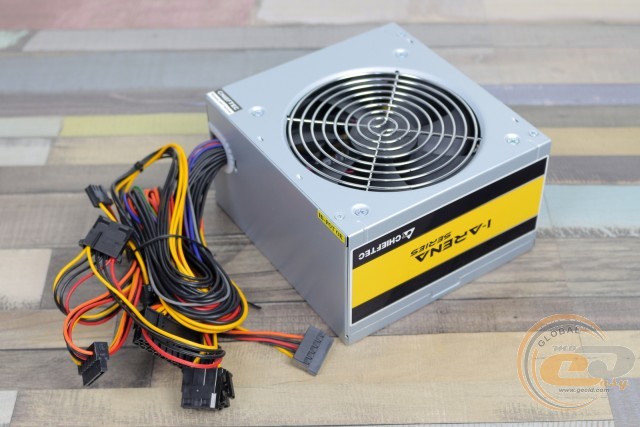

В нижнем ценовом диапазоне источников формата ATX все еще можно найти «динозавров», в которых применяются 80-мм вентиляторы. Радует, что тестируемая новинка оснащена более тихой и эффективной 120-мм вертушкой, прикрытой решеткой типа гриль. Здесь же находятся четыре крепежных винта, один из которых защищен от несанкционированного вторжения гарантийной наклейкой.

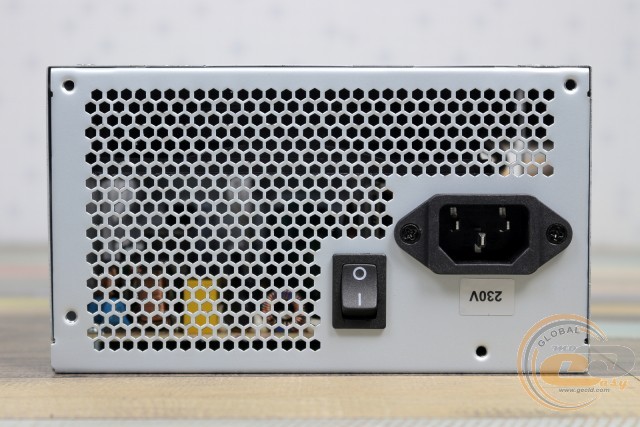

Уже нагретый воздух выводится через перфорацию в виде сот на тыльной панели. Входной разъем питания и кнопка включения дополнены небольшой наклейкой, напоминающей, что перед нами устройство для сетей 230 В. Поэтому в регионах с нестабильным питанием все же лучше присмотреться к решениям с сертификатом 80 PLUS, поддерживающих широкий спектр входных напряжений.

CHIEFTEC VALUE APB-400B8

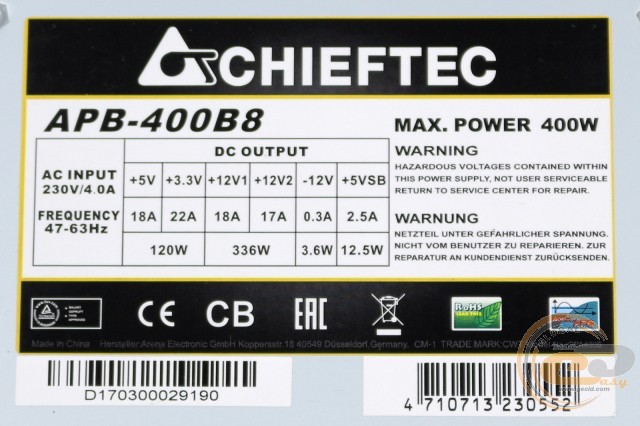

Наклейка повествует нам о ключевых возможностях девайса. Имеем характерное для недорогих моделей деление на две 12-вольтные линии общей мощностью 336 Вт, то есть всего 84% от номинала. Максимум 120 Вт источник способен предоставить для линий +3,3В и +5В.

Внизу наклейки упоминается компания CWT, которая и является OEM-производителем используемой платформы.

CHIEFTEC VALUE APB-400B8

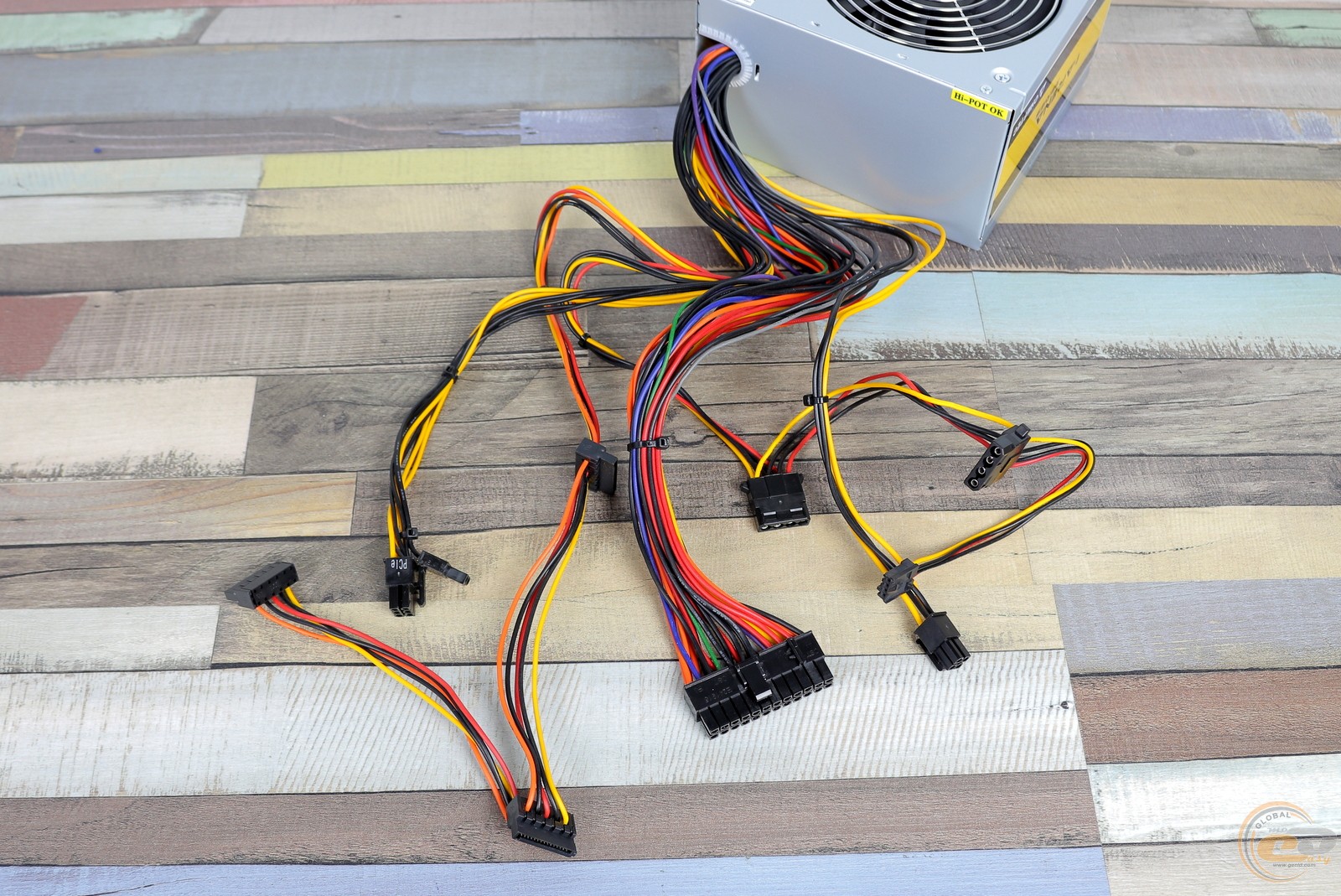

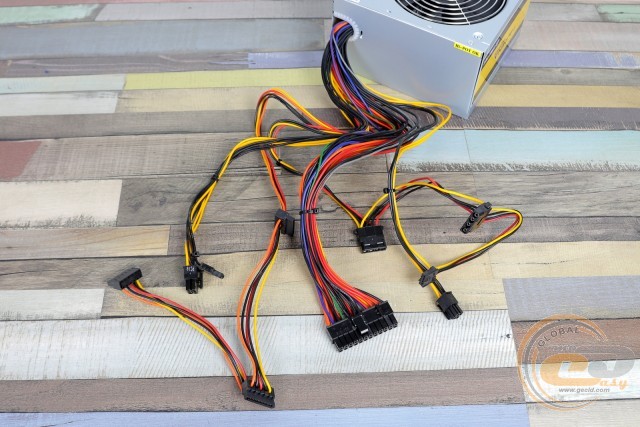

Все кабели выведены непосредственно из корпуса источника. Простые круглые провода без нейлоновой оплетки выполнены в двух вариантах калибра: более крупные 18 AWG используются в составе ATX и ATX12V, а более мелкие 20 AWG применяются во всех остальных.

CHIEFTEC VALUE APB-400B8

Дополнительное питание к процессору в CHIEFTEC APB-400B8 подается через 4-контактный ATX12V. Следовательно, в материнских платах с 8-пиновым коннектором может понадобиться переходник, а может и не понадобиться. Также в наличии единственный разъем PCIe в 6+2-контактном исполнении: для какой-нибудь Radeon RX 560 или GeForce GTX 1050 Ti − в самый раз.

В целом провода оказались короткими, из-за чего новинку можно советовать для установки либо в корпус с верхним расположением БП, либо в Mini Tower для плат формата microATX.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный разъем питания ATX

1

40

4-контактный разъем питания ATX12V

1

40

один 6+2-контактный разъем PCIe

1

40

три разъема SATA

1

38-54-70

два разъема PATA и один FDD

1

37-52-67

В число доступных коннекторов также вошли три SATA, два PATA и FDD. Размещение одинаковых разъемов на общих проводах − далеко не оптимальное, но если не забывать про возможность приобрести переходники, то для небольшой бюджетной системы должно хватить.

Внутреннее устройство

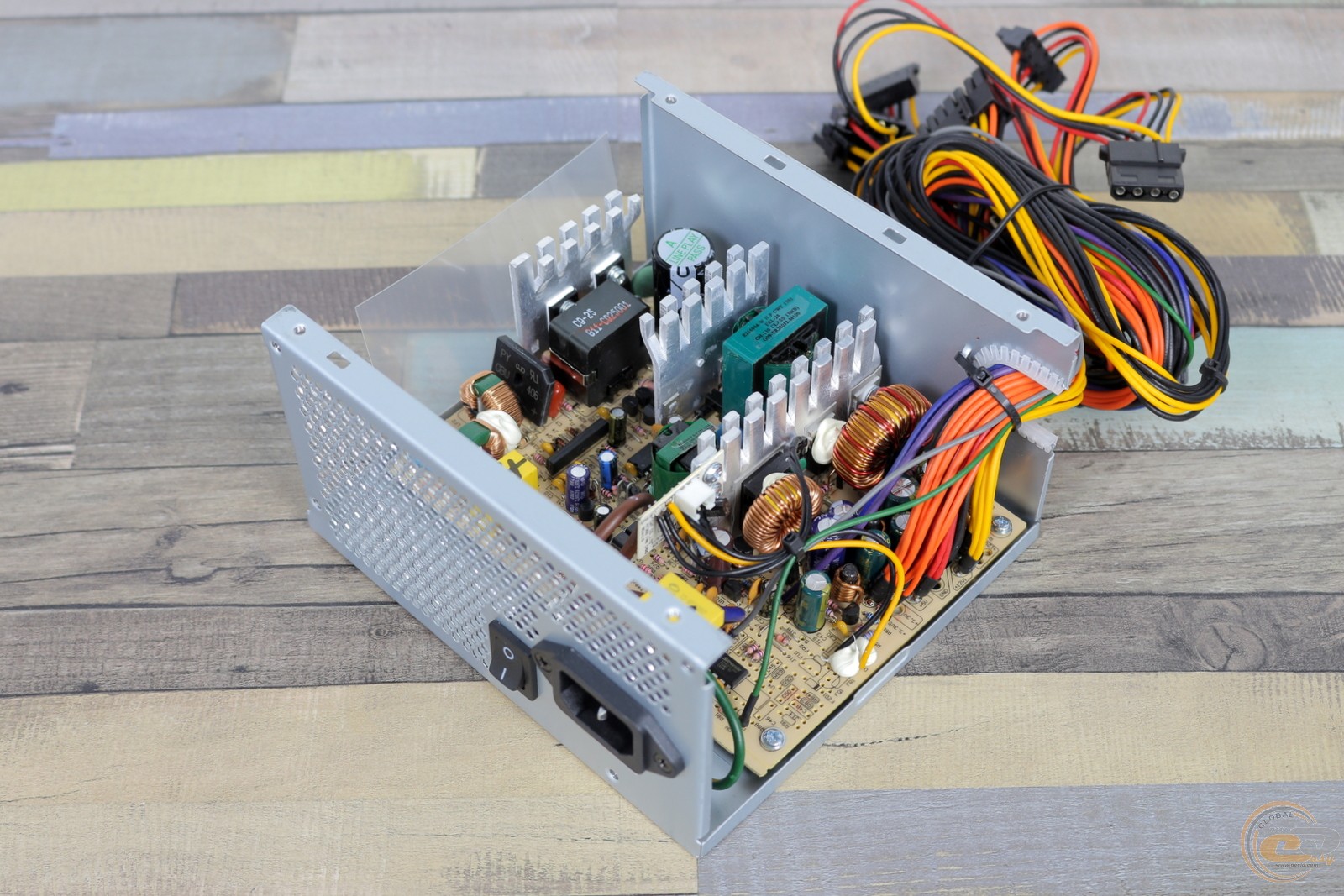

CHIEFTEC VALUE APB-400B8

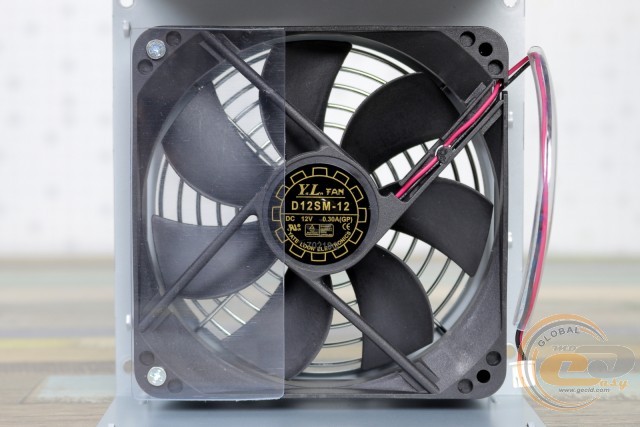

Обдувать внутренние компоненты CHIEFTEC APB-400B8 призван 120-мм вентилятор YATE LOON D12SM-12, потребляющий 3,6 Вт (12 В при 0,3 А, 1650 об/мин). Для подачи питания к нему применяется съемный двухконтактный коннектор, а в основе пропеллера лежит бюджетный подшипник скольжения. На месте также прозрачная пластина, оптимизирующая воздушные потоки внутри устройства.

CHIEFTEC VALUE APB-400B8

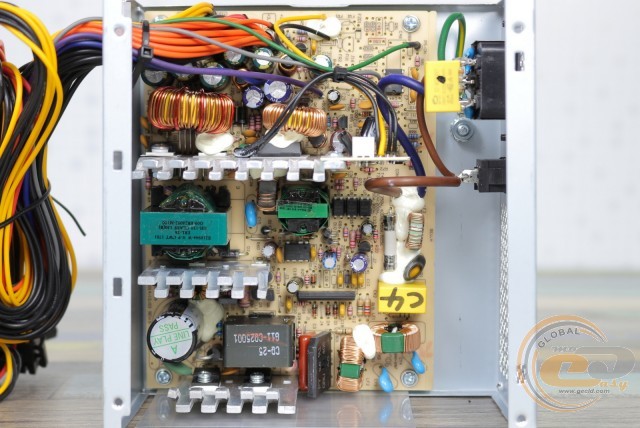

Пассивный отвод тепла от транзисторов и диодов возложен на целых три алюминиевых радиатора. Несмотря на невзрачный вид, они отлично справляются с поставленным заданием.

CHIEFTEC VALUE APB-400B8

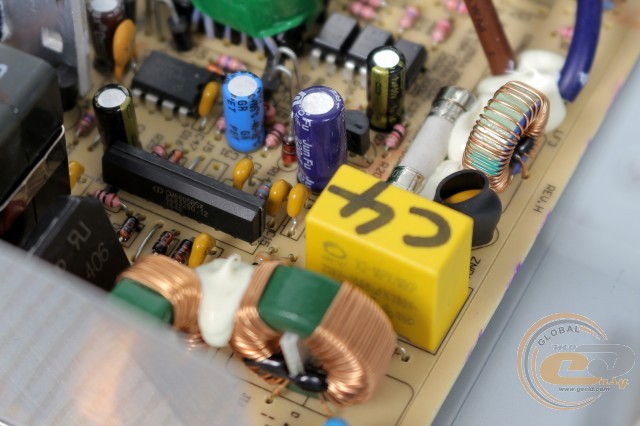

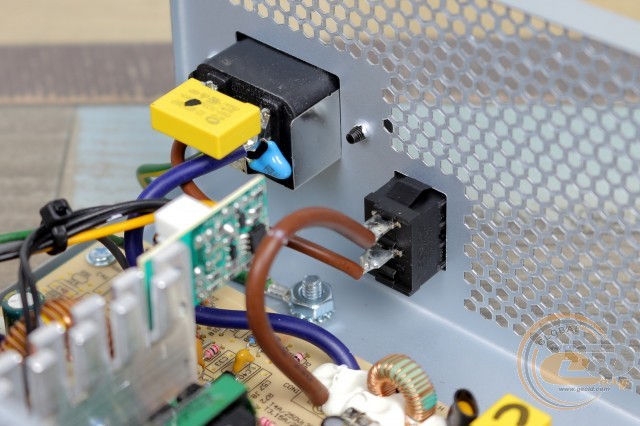

EMI-фильтры в полном составе чаще всего можно встретить именно внутри решений от именитых производителей, и тестируемая новинка не является исключением. У входного разъема нас встречает один X- и пара Y-конденсаторов. На главной печатной плате имеется еще один аналогичный узел, а также три катушки индуктивности, варистор и предохранитель – все необходимые составляющие до единой.

CHIEFTEC VALUE APB-400B8

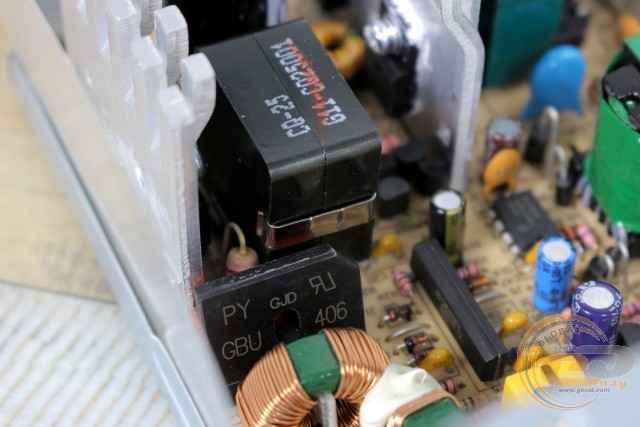

Диодная сборка GBU 406 рассчитана на силу тока до 4 А, что как раз соответствует указанному в спецификации значению. К сожалению, о каком-либо запасе речь не идет, хотя в 500-Вт модели он имеется.

CHIEFTEC VALUE APB-400B8

Рядом привлекает к себе внимание дроссель модуля активного корректора коэффициента мощности (APFC), упакованный в пластиковый корпус. Силовые элементы данного узла получили отдельный радиатор.

CHIEFTEC VALUE APB-400B8

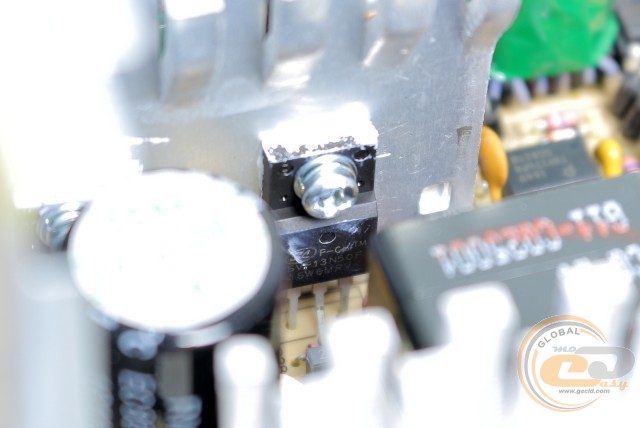

Платформа от компании CWT предлагает простую в реализации схему прямоходового однотактного преобразователя (Dual Forward Converter) с двумя ключами SVF13N50F.

CHIEFTEC VALUE APB-400B8

CHIEFTEC VALUE APB-400B8

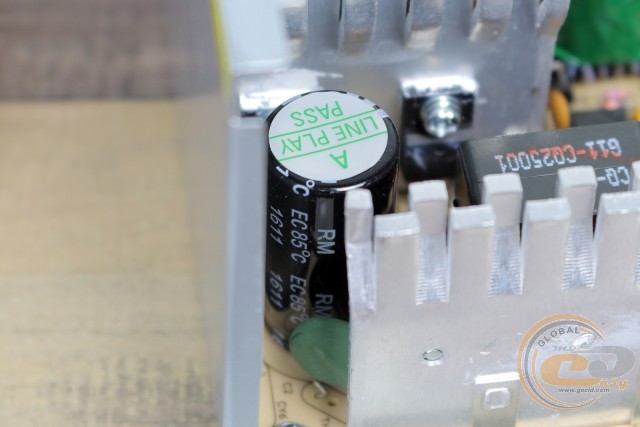

Конденсатор высоковольтной цепи представлен творением тайваньского бренда JunFu (150 мкФ х 400 В, 85°C). Очень малая емкость, невысокая рабочая температура и далеко не передовой бренд – такие вот следствия экономии.

CHIEFTEC VALUE APB-400B8

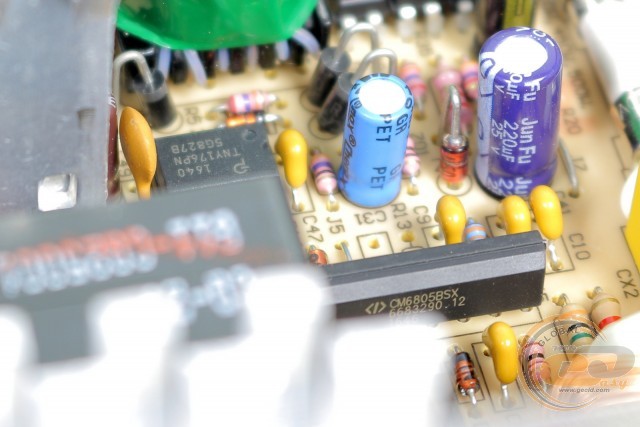

Возле главного трансформатора распаяны два чипа. Микросхема с маркировкой TNY176PN в дуэте с трансформатором поменьше управляет дежурным питанием, а расположенная рядом CM6805BSX представляет собой ШИМ-контроллер, одновременно обеспечивающий работу узла APFC.
