Обзор CHIEFTEC VEGA M 1000W (PPG-1000-C): киловаттный блок питания по доступной цене

В свое время линейка блоков питания CHIEFTEC PROTON С приобрела популярность благодаря сочетанию ряда характеристик: немалая мощность от 650 до 1000 Вт, модульное подключение кабелей, качественная тайваньская элементная база, вентилятор на FDB подшипнике, сертификация 80 PLUS Bronze и полный набор защит.

Впрочем, у этих моделей был один недостаток – на момент выхода они еще не поддерживали современные коннекторы PCIe 5.0 (12VHPWR) и PCIe 5.1 (12V-2x6). Сегодня без них трудно представить новый блок питания, разве что среди ультрабюджетных решений.

Не удивительно, что на свет появилась линейка CHIEFTEC VEGA M. Она предлагает частично схожее наполнение и близкий ценник, но уже с поддержкой актуальных стандартов и несколькими дополнительными преимуществами. О них мы и расскажем на примере флагмана этой линейки – киловаттного CHIEFTEC VEGA M 1000W.

Спецификация

Модель	CHIEFTEC VEGA M 1000W (PPG-1000-C)
Тип	ATX12V 3.1
Максимальная мощность, Вт	1000
Мощность по каналу +12В, Вт.	1000
Мощность линий +3,3В и +5В, Вт.	100
Количество линий +12В	1
Максимальный ток канала +3,3В, А	20
Максимальный ток канала +5В, А	20
Максимальный ток канала +12В, А	83,3
Максимальный ток канала –12В, А	0,3
Максимальный ток канала +5Vsb (дежурная линия питания), А	3,0
Входное напряжение, В	100 − 240
Входной ток, А	6 − 12
КПД, %	≤92
Сертификация 80 PLUS	Gold
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤99
PCIe-разъемов	4 (6+2-контактные)
Разъем PCIe 5.1 (12V-2×6)	1 (600 Вт)
Модульный	да
Размеры вентилятора, мм	135 х 135 х 25
Тип подшипника вентилятора	Гидродинамический (FDB)
Защиты	OPP, OVP, UVP, OCP, OTP, SCP, SIP
Размеры (Д х Ш х В), мм	150 х 150 х 86
Гарантия, лет	5
Сайт производителя	CHIEFTEC
Страница устройства	CHIEFTEC VEGA M 1000W

Упаковка и комплект поставки

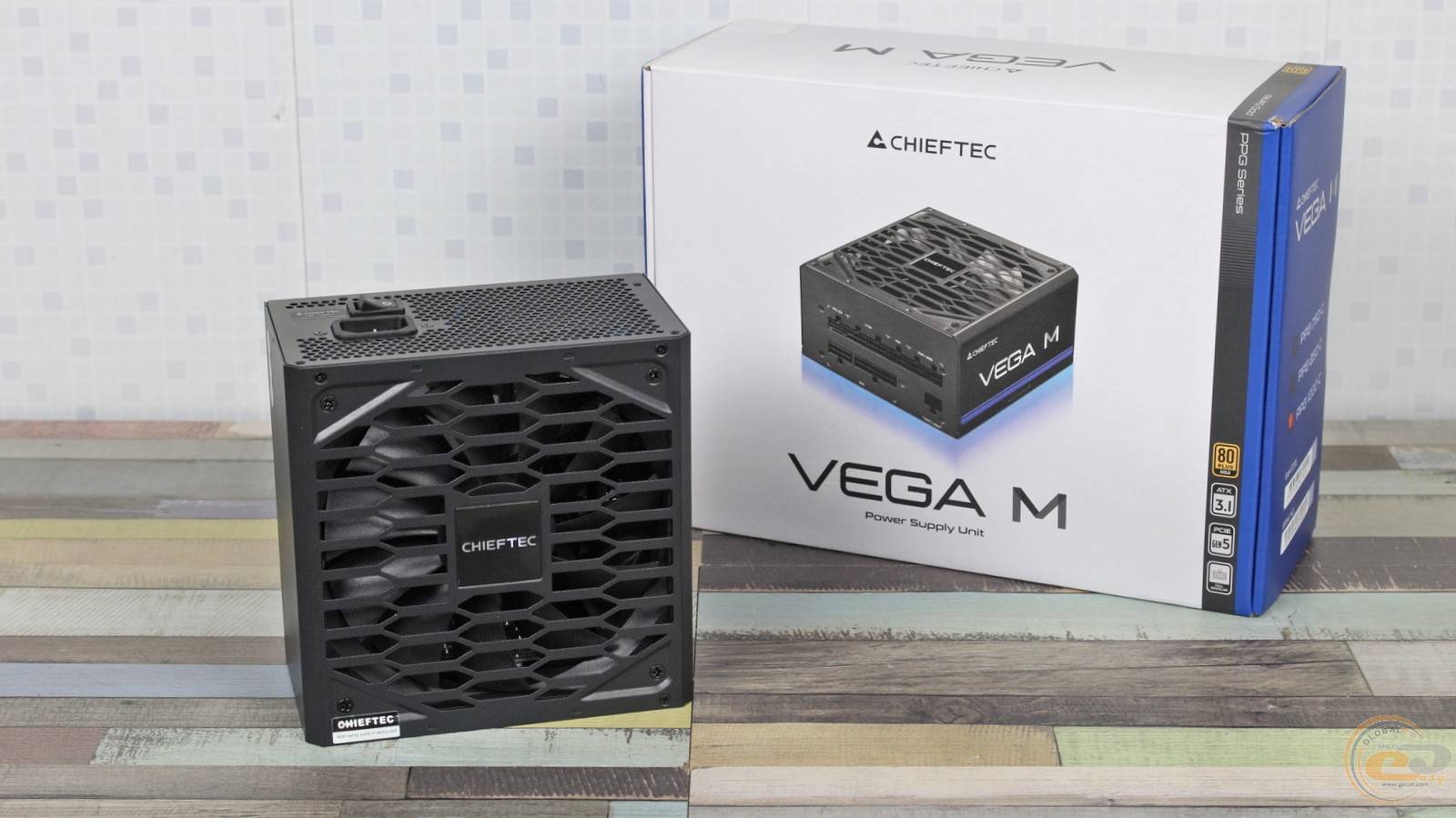

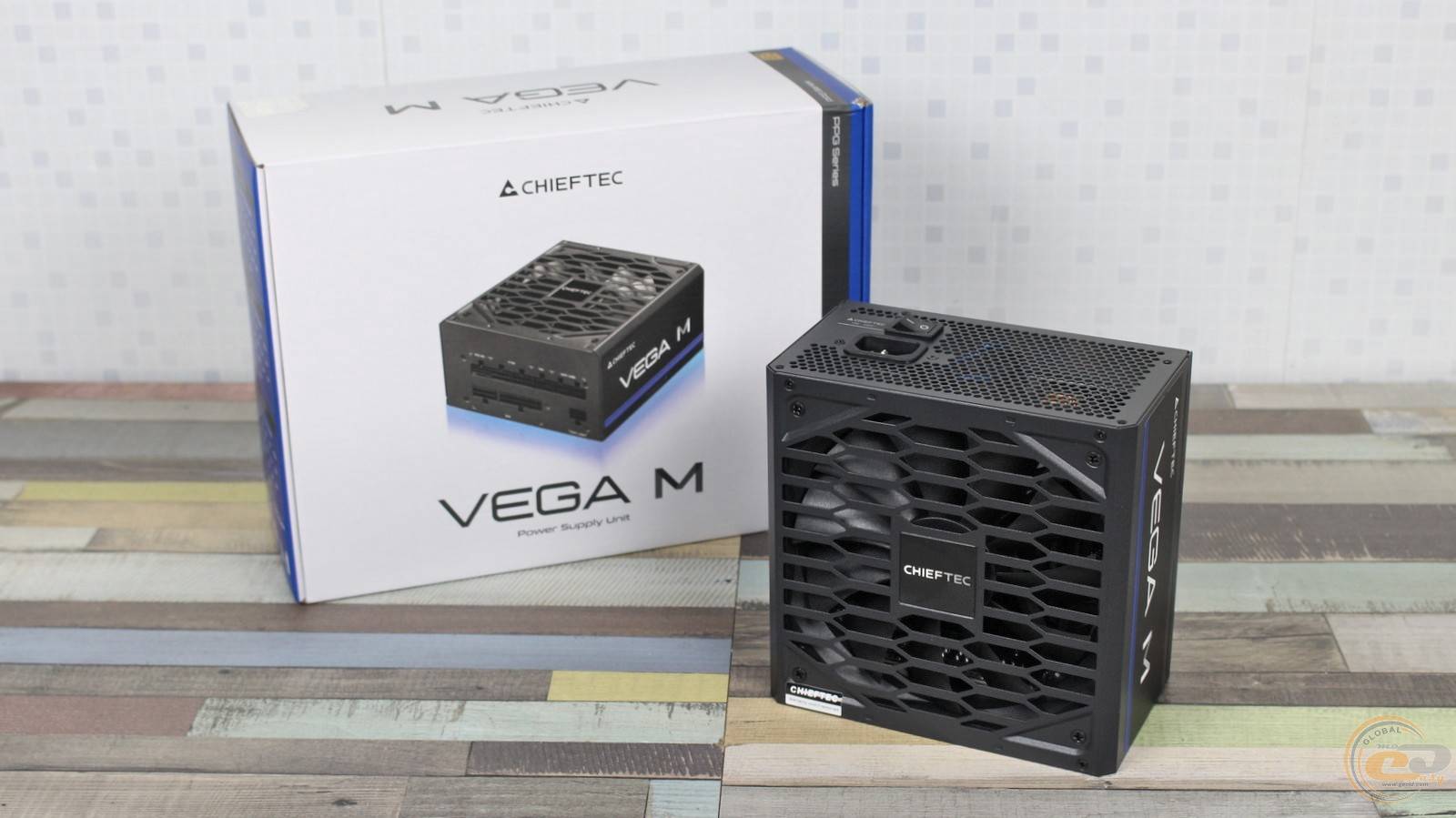

Традиционно для устройств CHIEFTEC коробка унифицирована для всех трех представителей линейки VEGA M – мощностью 750, 850 и 1000 Вт. Здесь перечислены их ключевые особенности, электротехнические показатели и общий для всей троицы набор коннекторов.

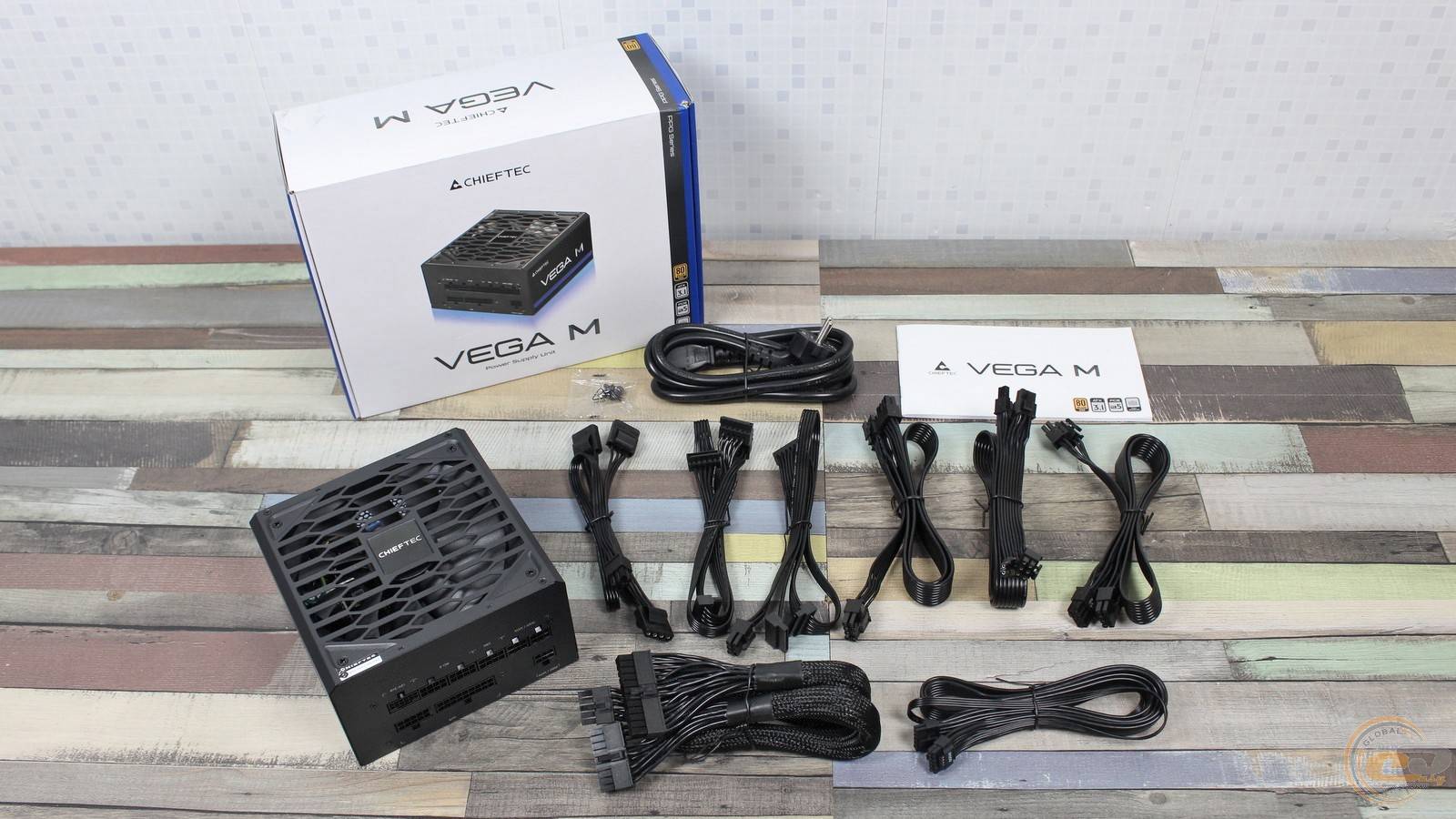

Кроме самого блока питания в надежной защитной упаковке в коробку также положили входной кабель питания, модульные кабели, крепежные винты и руководство пользователя.

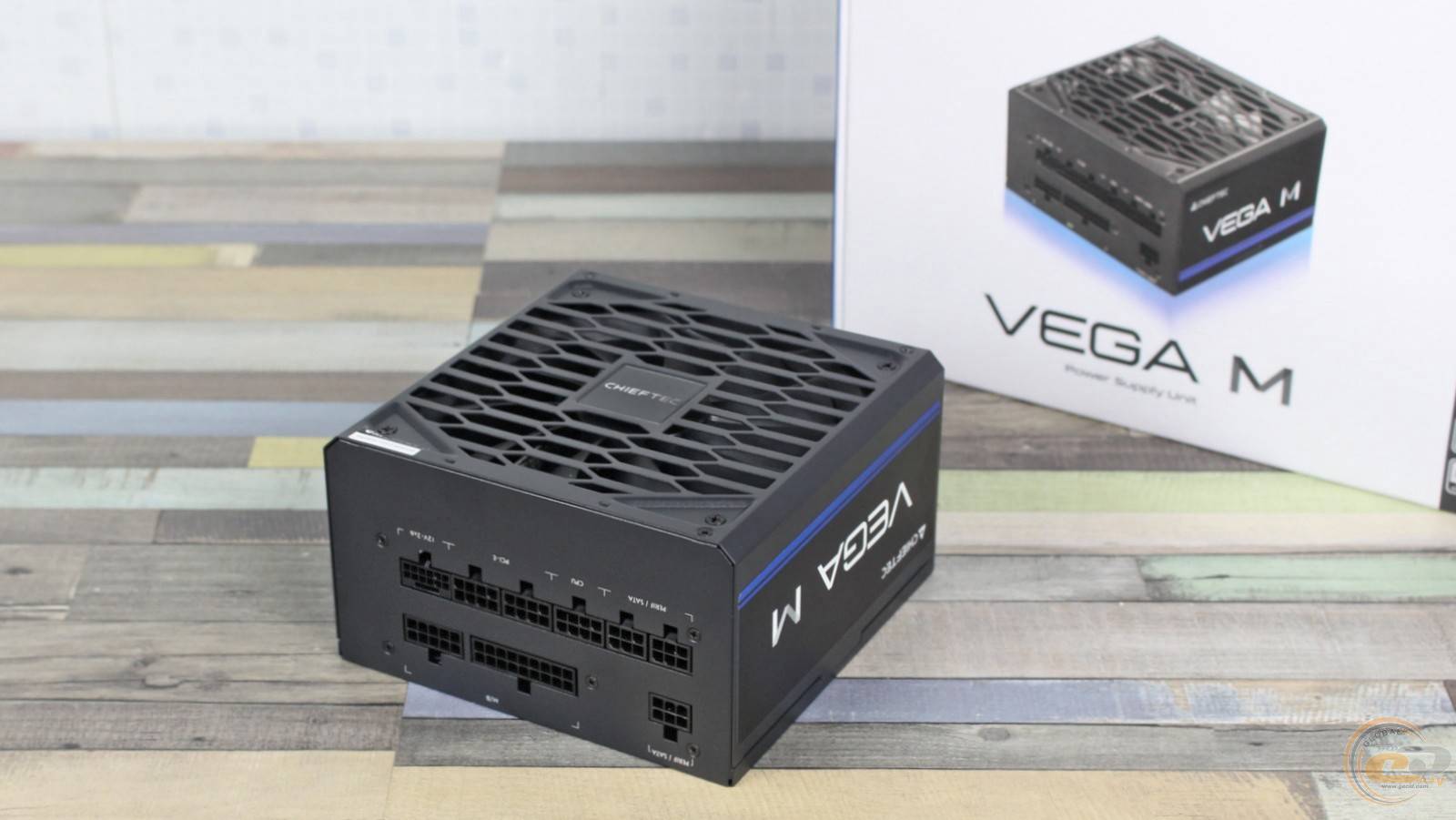

Внешний вид

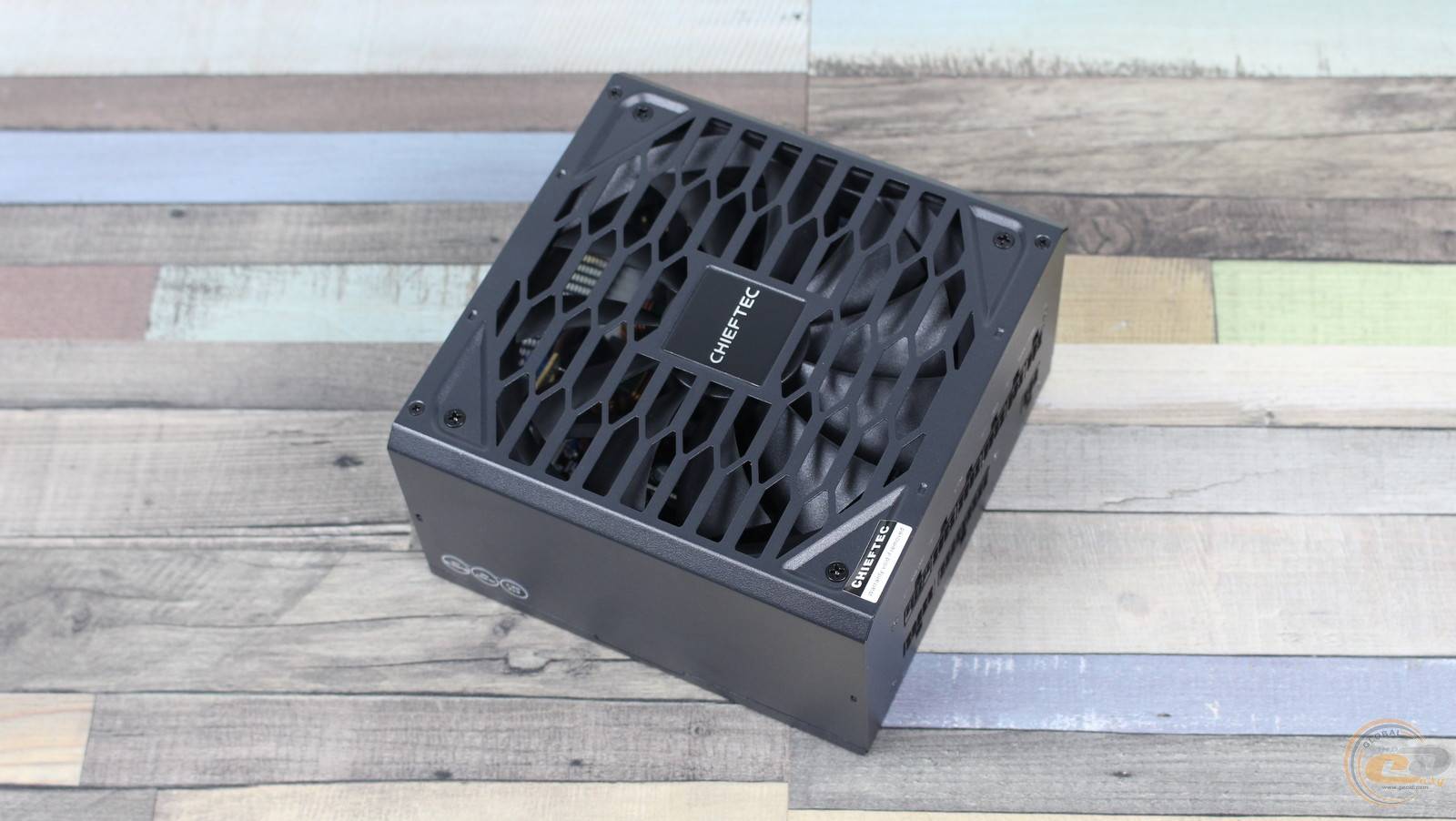

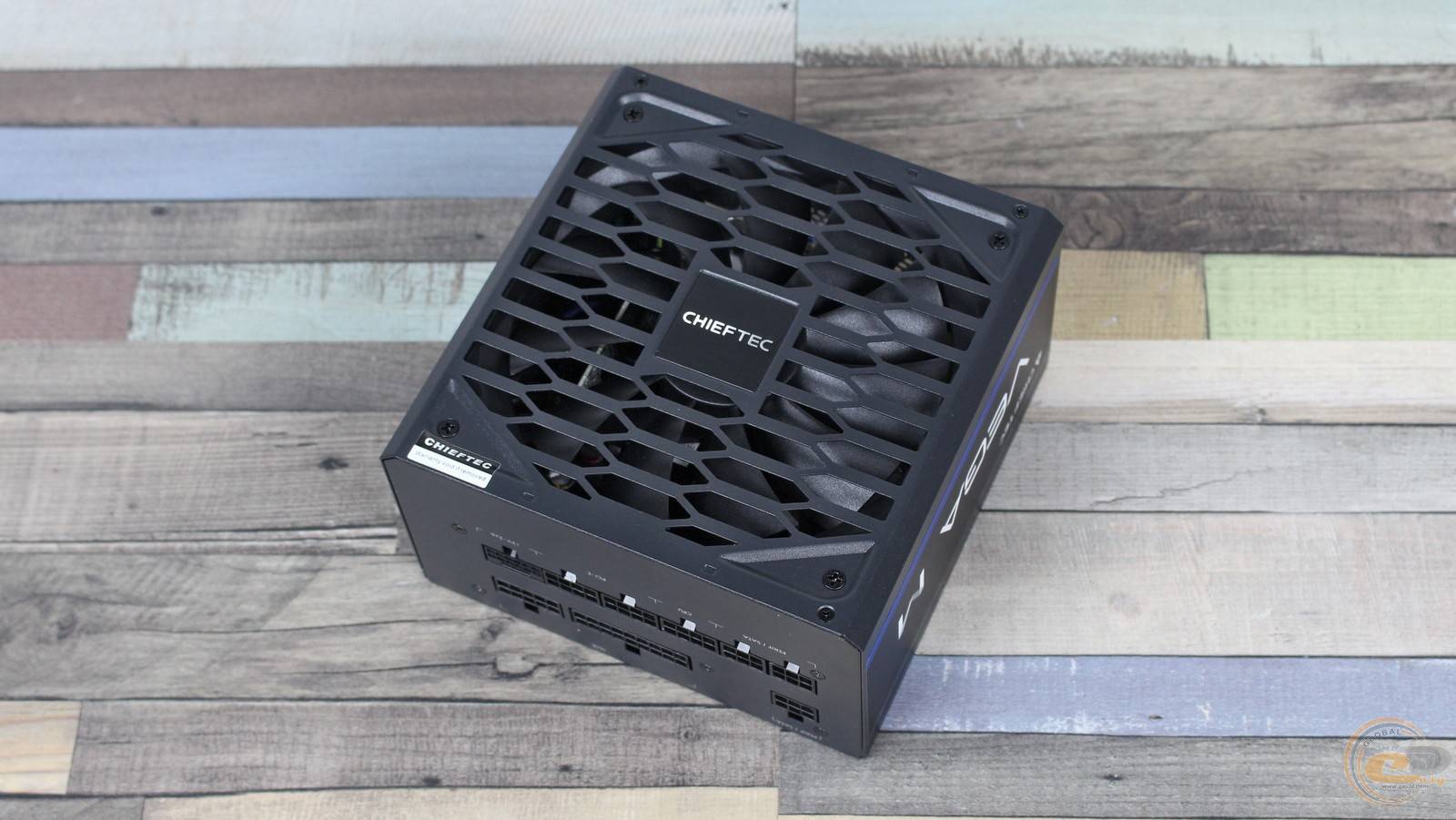

Внешний вид CHIEFTEC VEGA M 1000W практически идентичен представителям данной линейки с немодульным подключением кабелей. Есть привычная черная матовая краска, такие же удлиненные вентиляционные отверстия, логотип производителя по центру и довольно скромные, как для такого мощного устройства, размеры - 150 х 150 х 86 мм. Модульные версии также доступны в белом.

На одном из винтов гарантированная пломба сроком действия целых пять лет. Впрочем, в большинстве интернет-магазинов де-факто гарантия длится всего два года, поэтому обязательно обратите на это внимание при покупке.

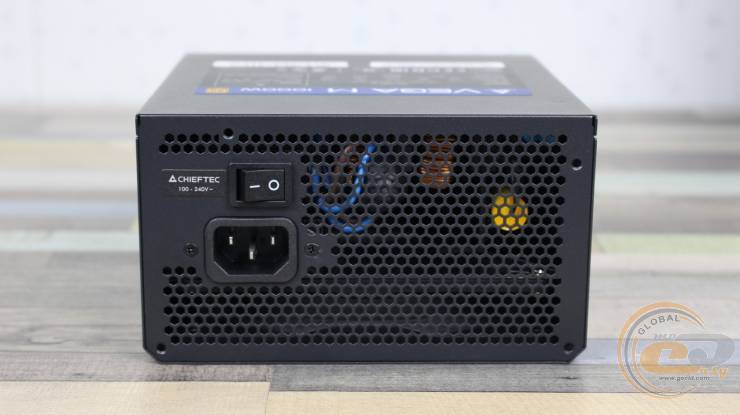

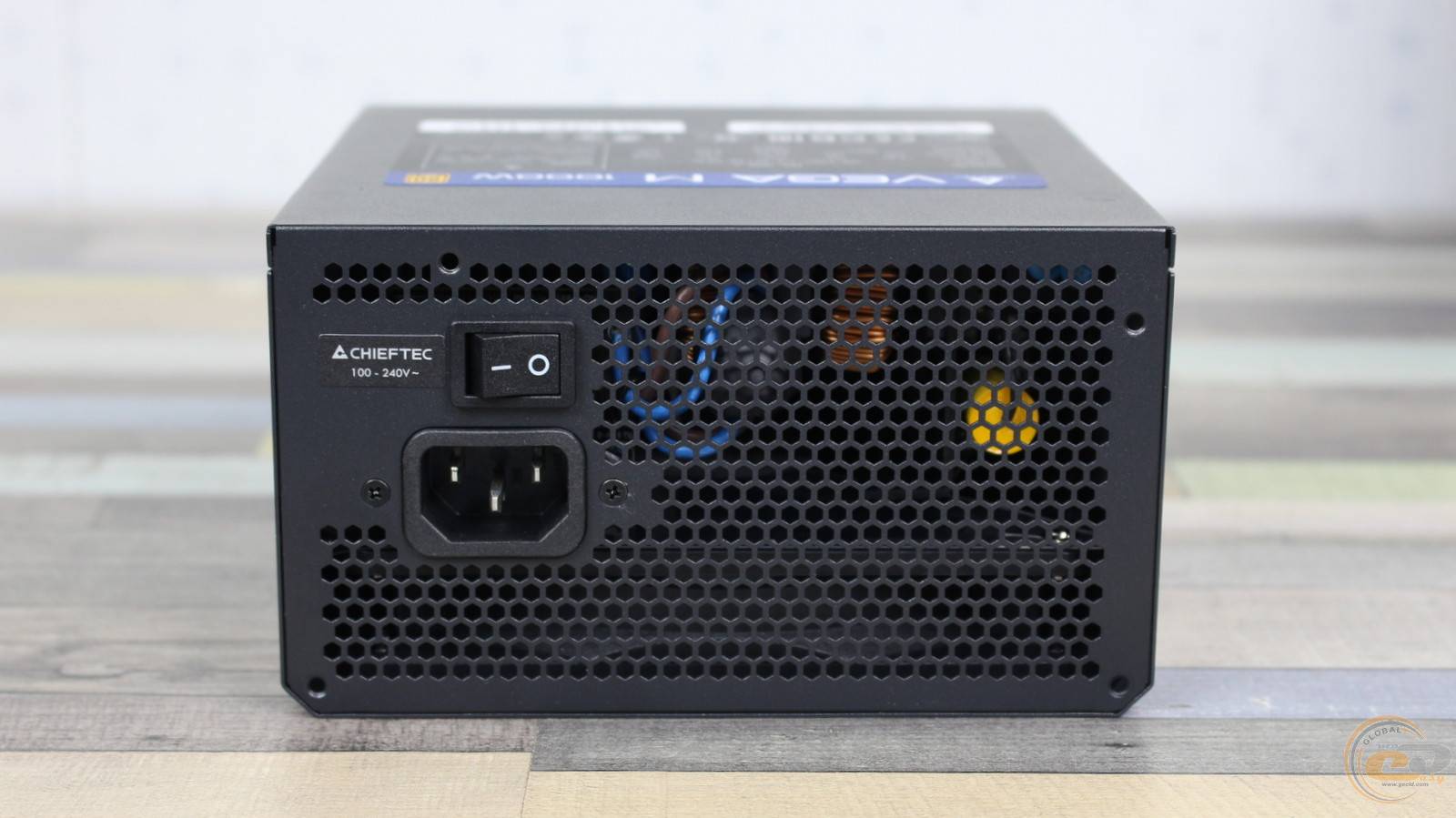

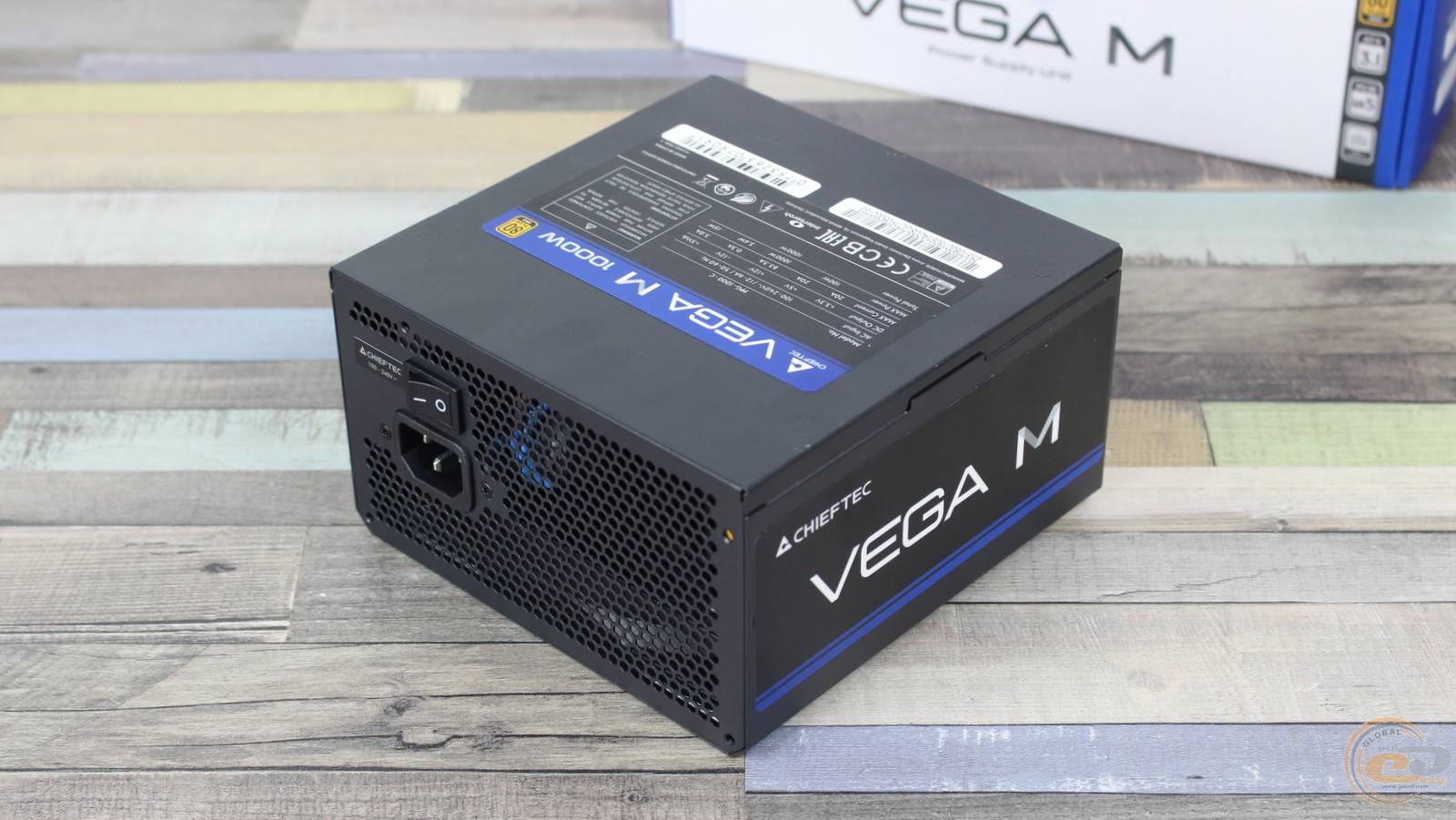

Тыльная сторона встречает нас отверстиями-«сотами», разъемом питания и выключателем. А наклейка указывает на поддержку блоком питания широкого диапазона входных напряжений – от 100 до 240 В, что очень полезно при просадках напряжения в бытовой сети.

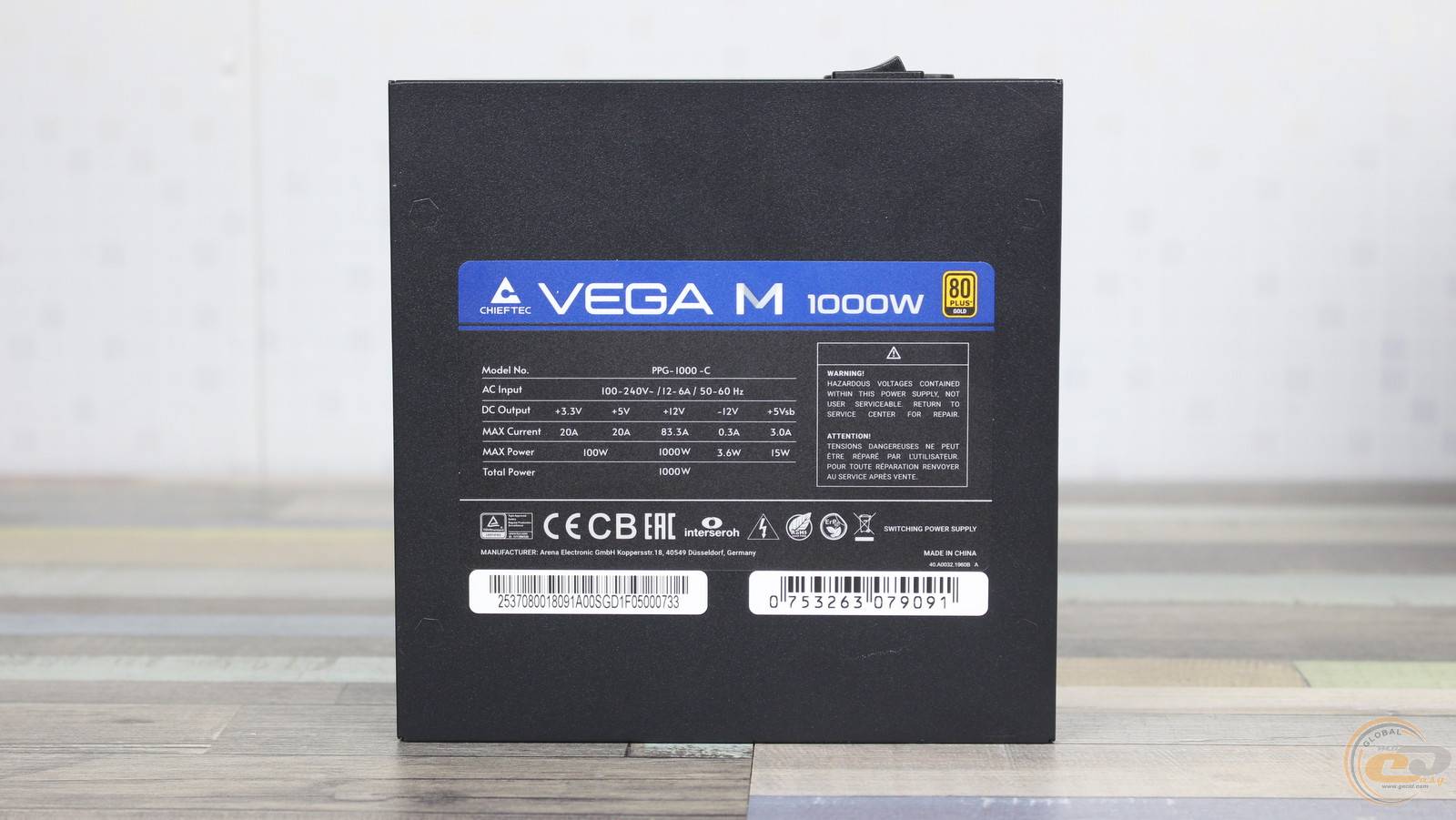

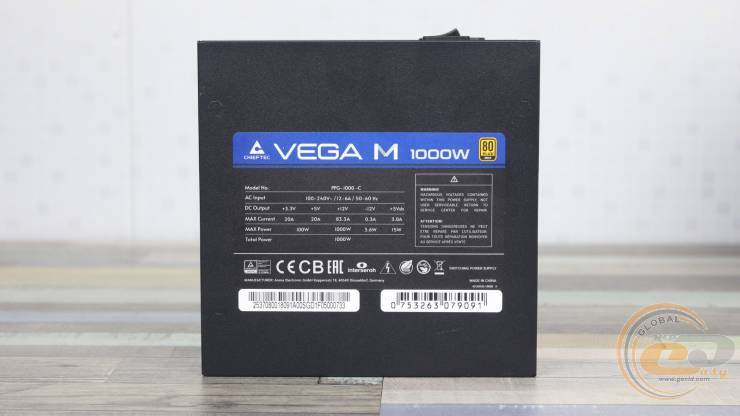

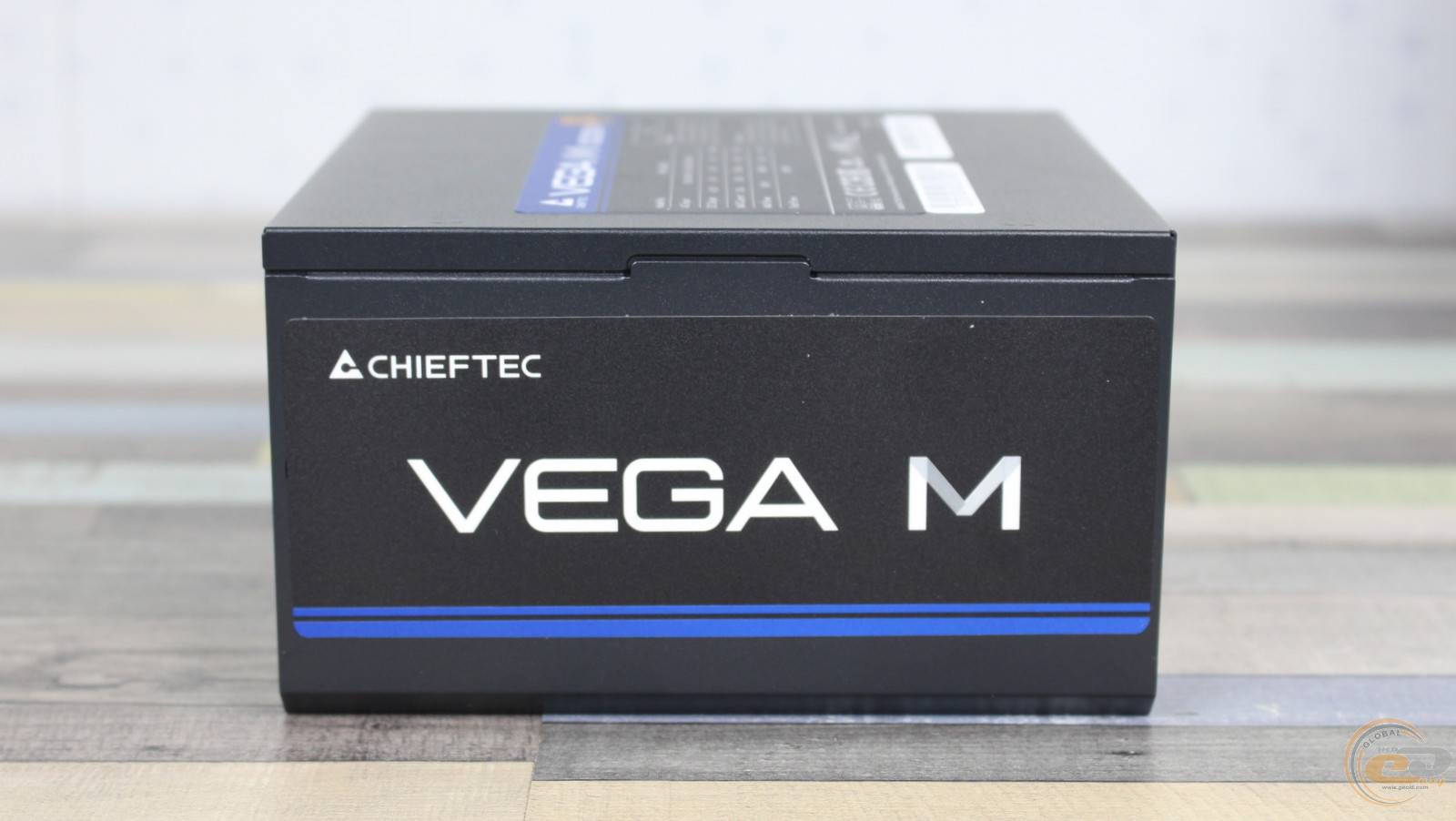

При установке устройства вентилятором вниз пользователь будет видеть боковую этикетку с указанием линейки. Однако мощность и другая полезная информация пристроились на "животике" блока питания.

Здесь указано, что мощность самой востребованной линии 12В соответствует полным номинальным 1000 Вт. В то же время, младшие каналы +3,3В и +5В предлагают вполне привычные 100 Вт или по 20 А. А самым заметным элементом является логотип сертификата 80 PLUS Gold – еще один шаг вперед по сравнению с «бронзовыми» CHIEFTEC PROTON.

Модульные выходные кабели выполнены в виде шлейфов, за исключением разве что 20+4-контактного ATX, собранного из круглых проводов. На диаметре не экономили – все наиболее нагруженные провода имеют увеличенный калибр 16 AWG, тогда как только SATA и PATA для подключения периферии используют более тонкий 18 AWG.

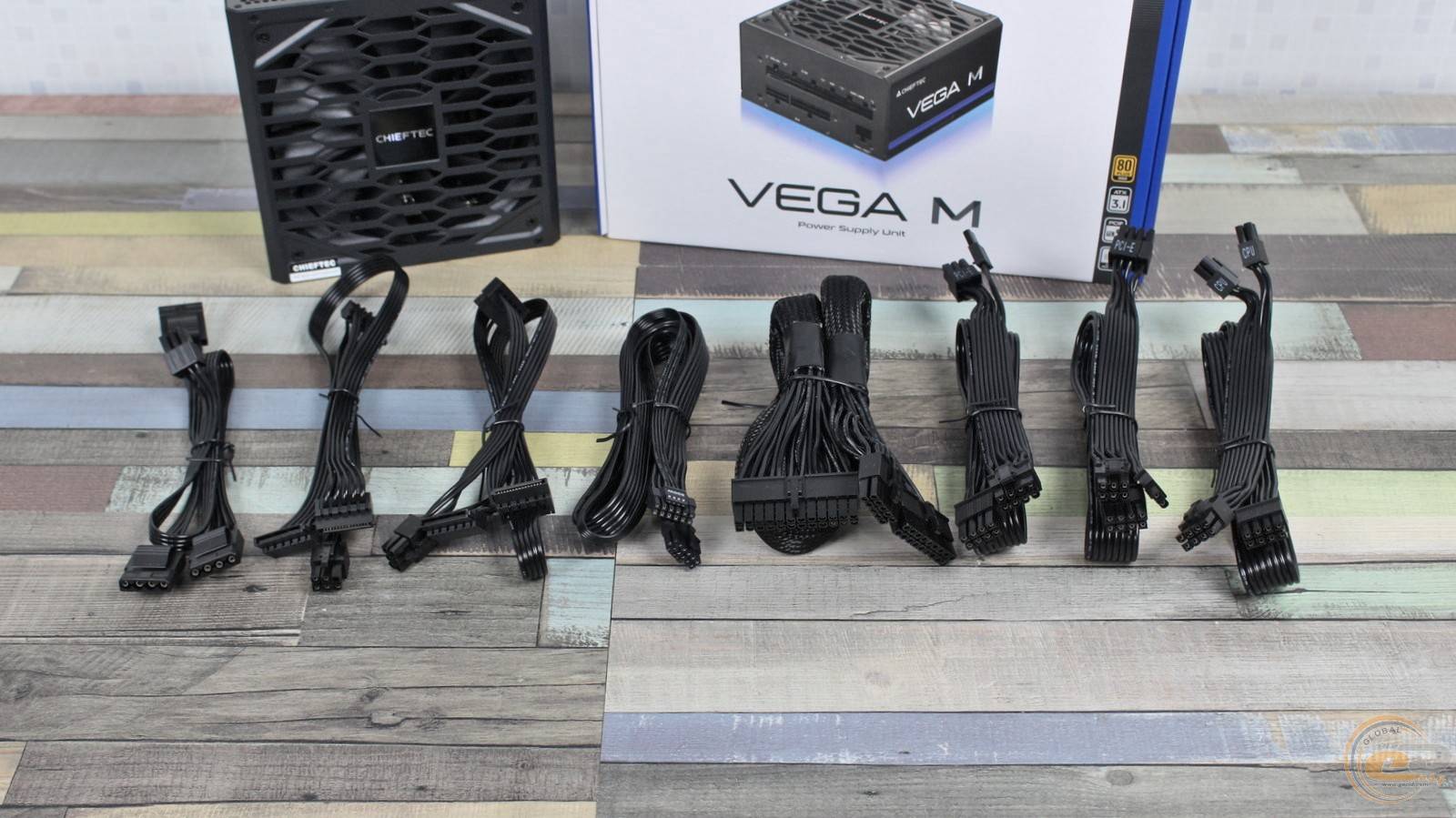

Что касается набора кабелей, то он достаточно богат и включает все необходимые коннекторы в достаточном количестве:

Основные коннекторы питания – 20+4-контактный ATX и два 8-контактных ATX12V на общем кабеле, один из которых разборный. Для питания видеокарт имеется как четыре классических 6+2-контактных PCIe (на двух отдельных проводах), так и самый современный 600-ваттный PCIe 5.1 (он же 12V-2×6). Подсоединить жесткие диски и другую периферию помогут шесть SATA и три PATA на трех отдельных кабелях.

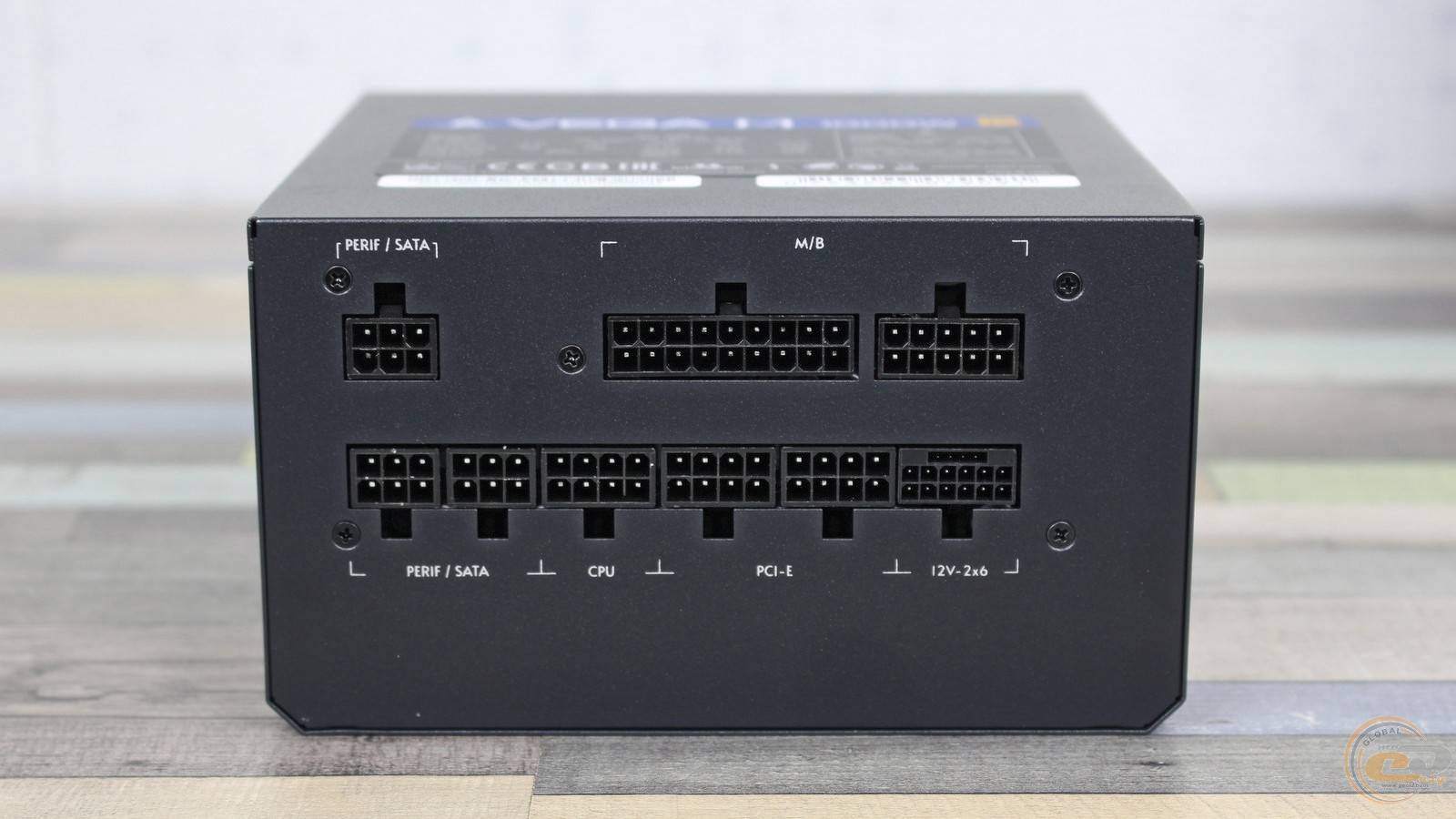

С подключением проводов к блоку питания также не должно быть никаких сложностей — все разъемы подписаны и имеют разную форму.

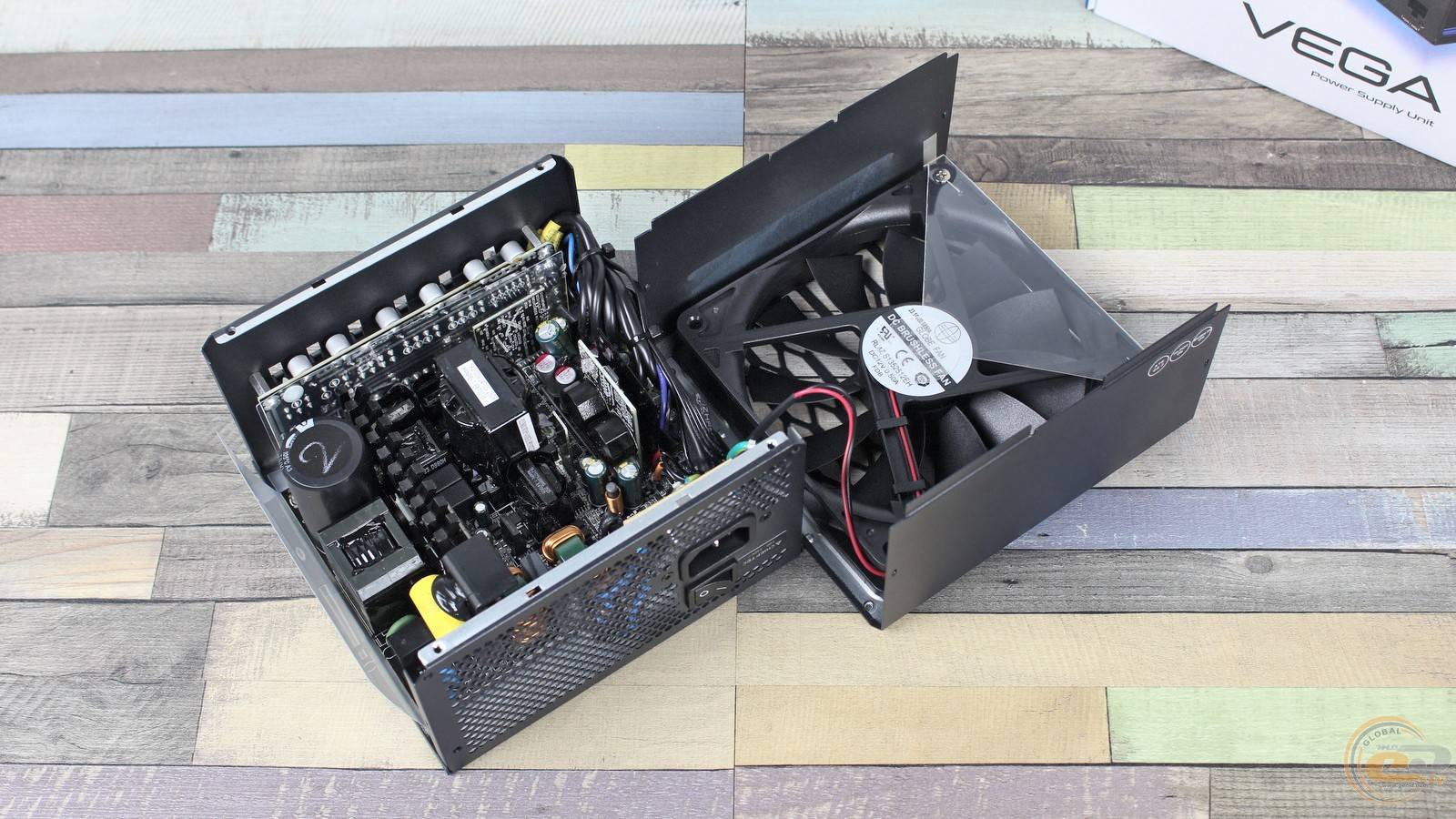

Внутреннее строение

Что ж, переходим к самому интересному — внутреннему наполнению.

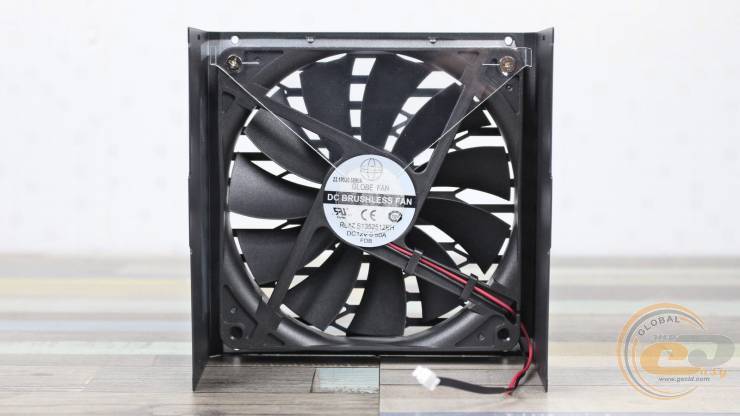

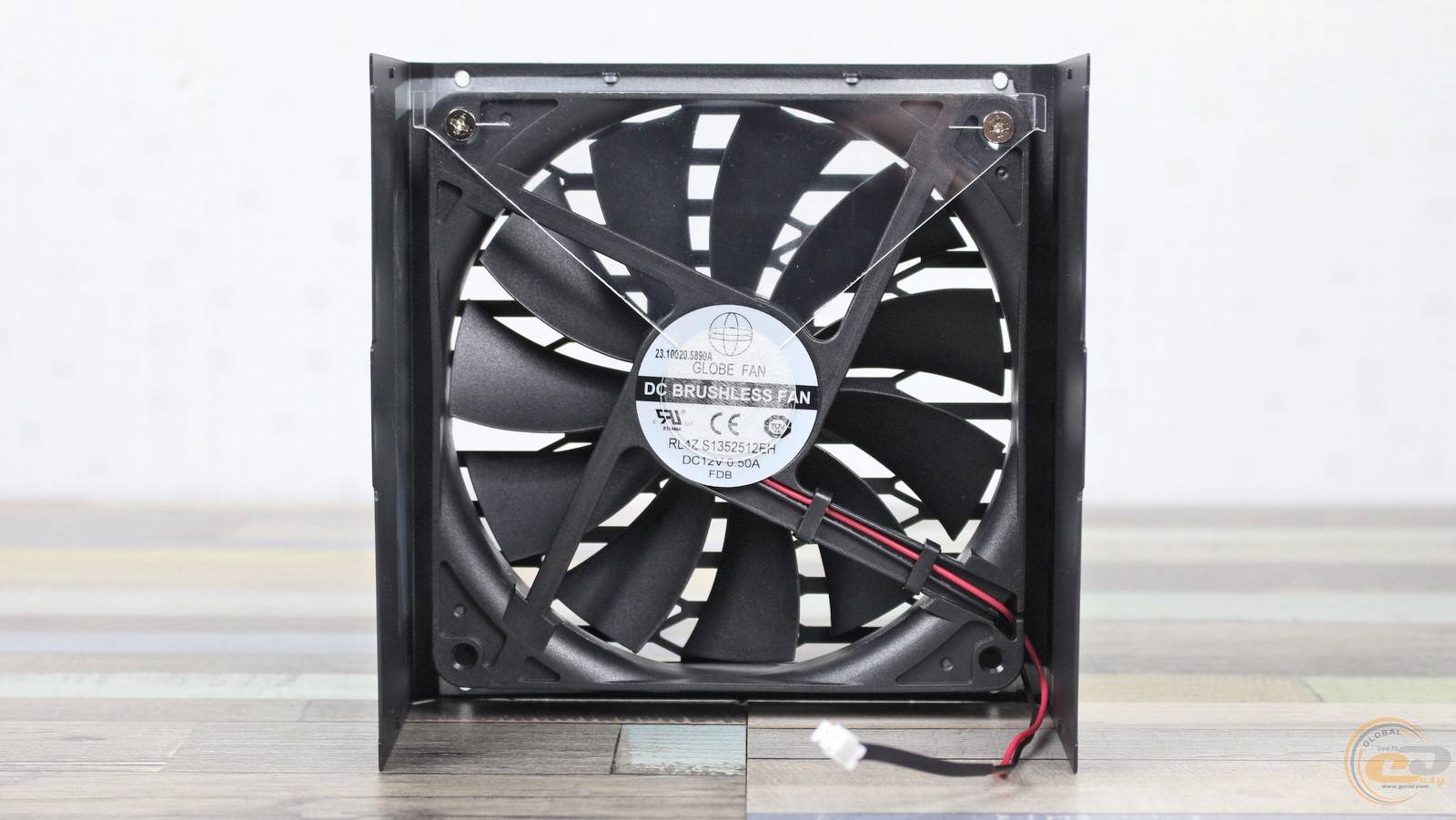

Активное охлаждение положено на 135-мм пропеллер GLOBE FAN RL4Z S1352512EH, основанный на надежном и тихом гидродинамическом подшипнике (FDB). Он потребляет до 6 Вт электроэнергии (12 В при 0,5 А), а подсоединяется от привычного 2-контактного коннектора. Напомним, в составе решений CHIEFTEC PROTON C устанавливаются вентиляторы на основе более простого и менее долговечного подшипника скольжения.

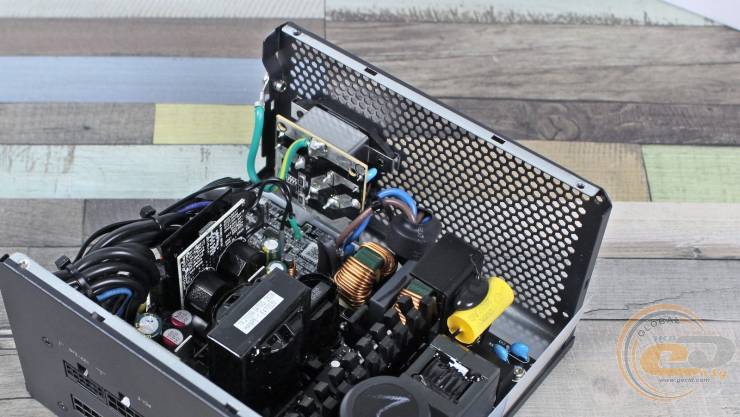

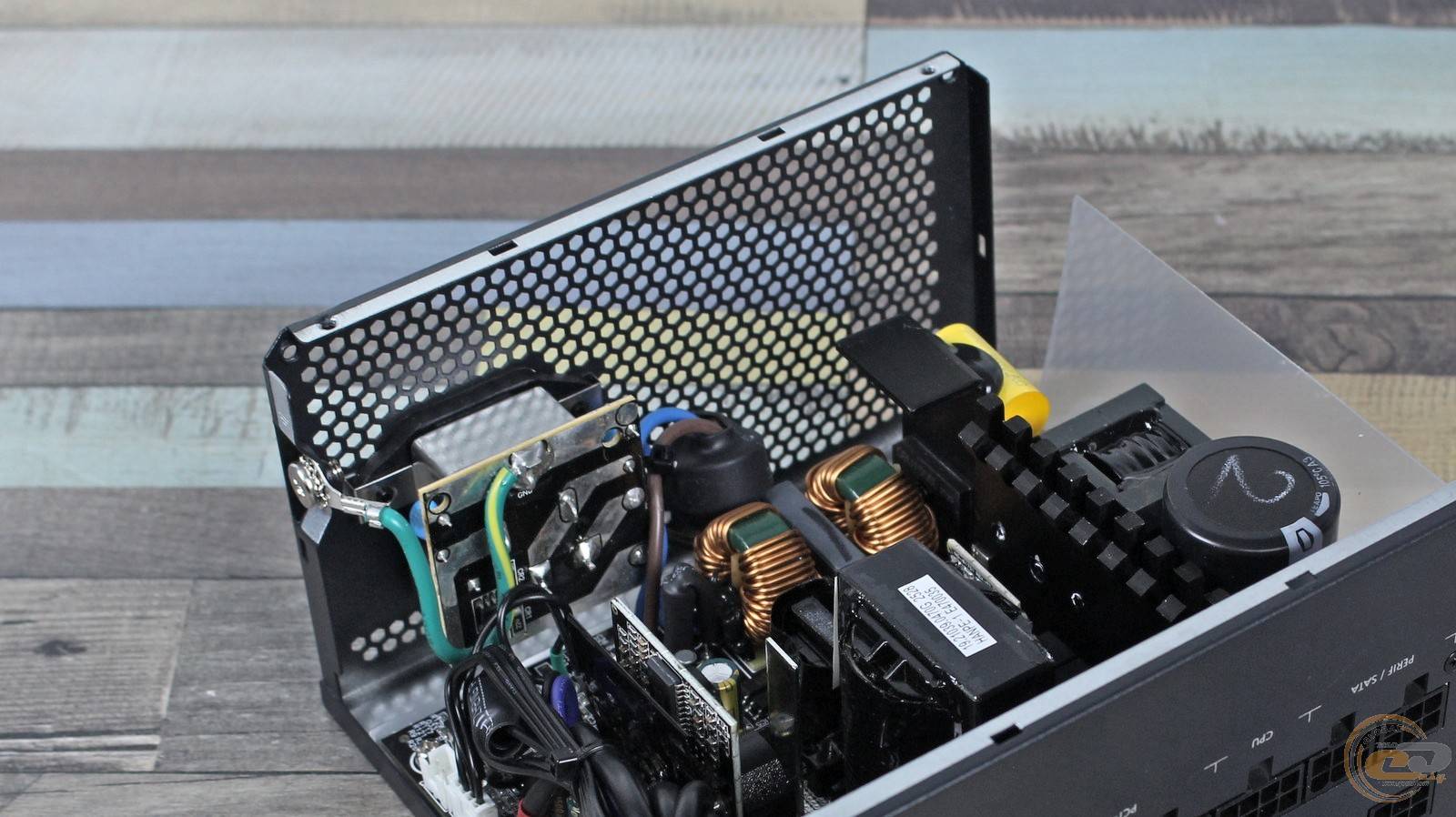

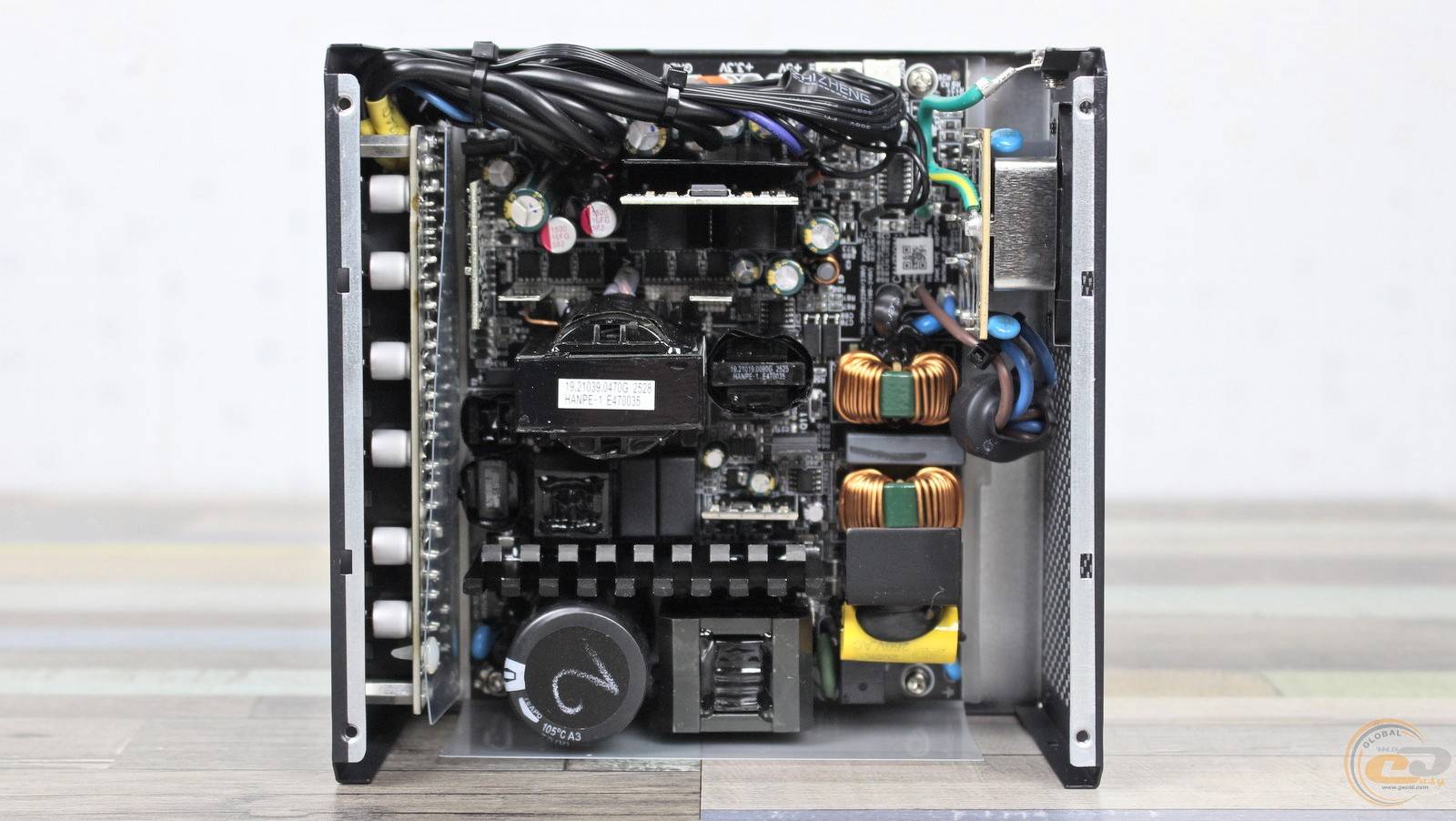

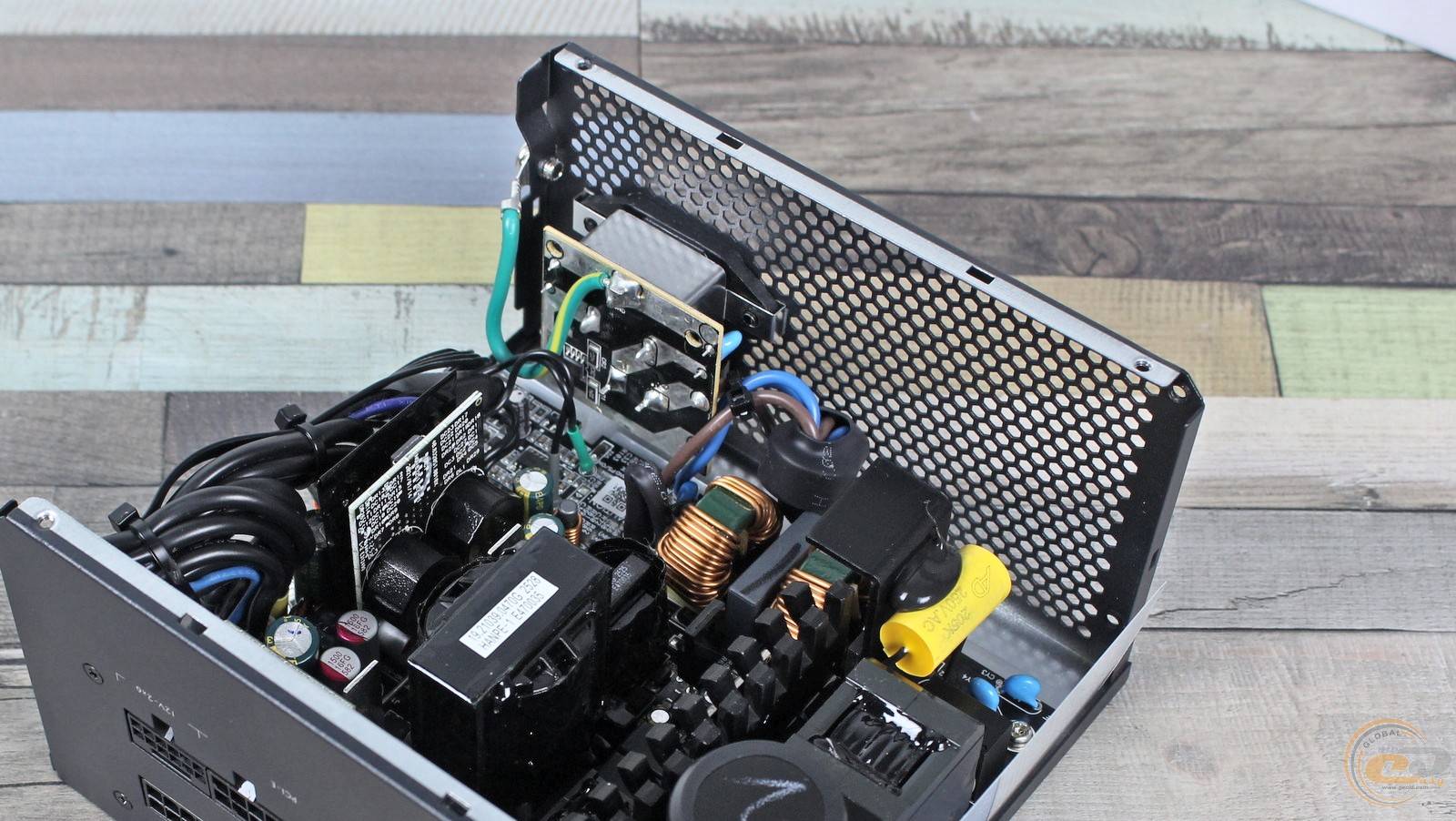

Теперь о схемотехнике. Входной электромагнитный фильтр включает в себя пару катушек, два X- и четыре Y-конденсатора, плавкий предохранитель и сразу пару варисторов для защиты от скачков напряжения.

Пара диодных сборок охлаждается с помощью Г-образного радиатора, являющегося привычным подходом для блоков питания с поддержкой широкого диапазона входных напряжений. Далее видны реле и термистор для ограничения пусковых токов, а также габаритный дроссель узла APFC в корпусе.

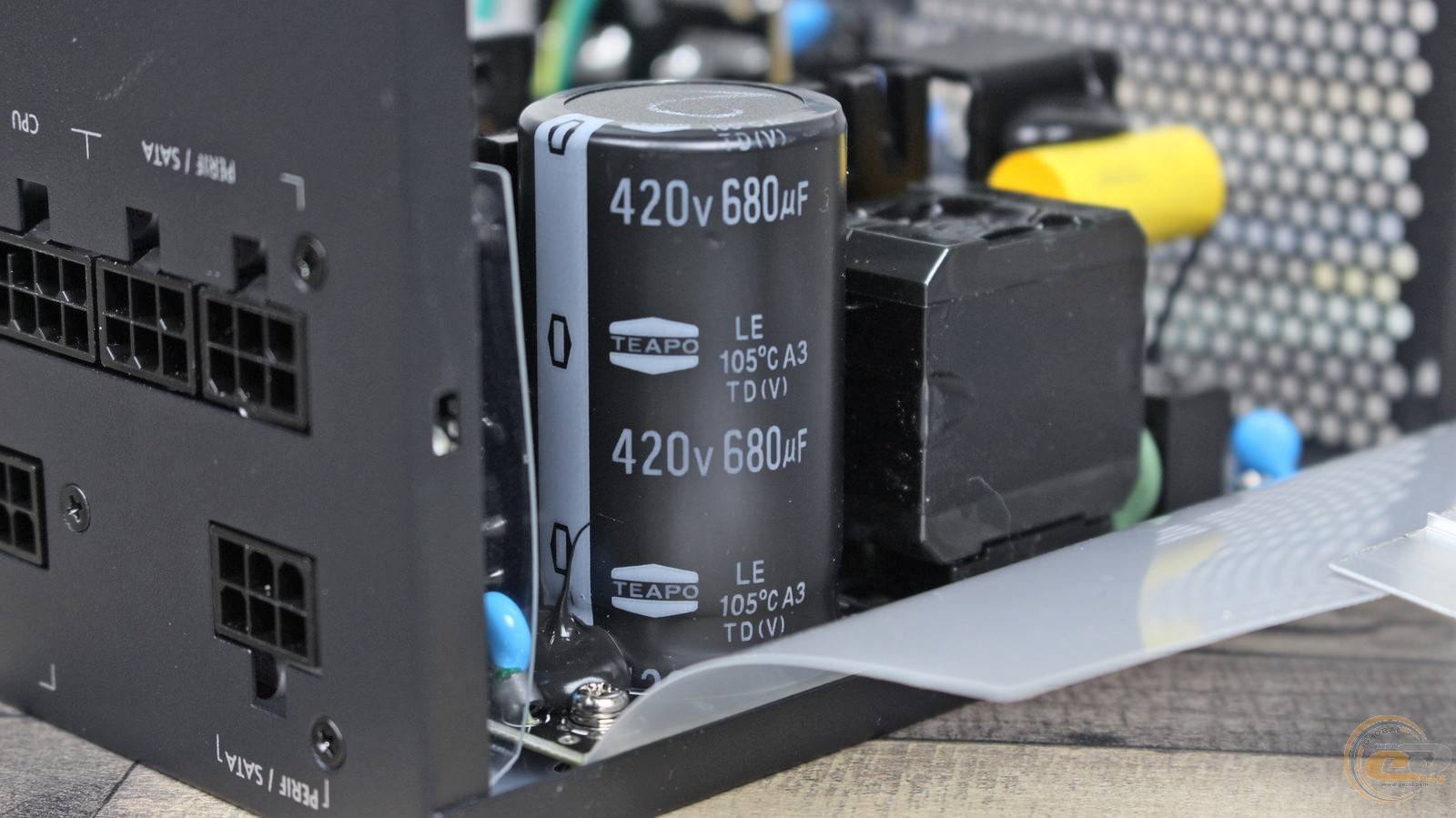

Входной конденсатор изготовлен тайваньской компанией TEAPO и относится к высокотемпературной серии. Его емкость небольшая как для киловаттника – 680 мкФ. Впрочем, учитывая достаточно доступный ценник устройства, это вполне приемлемый вариант.

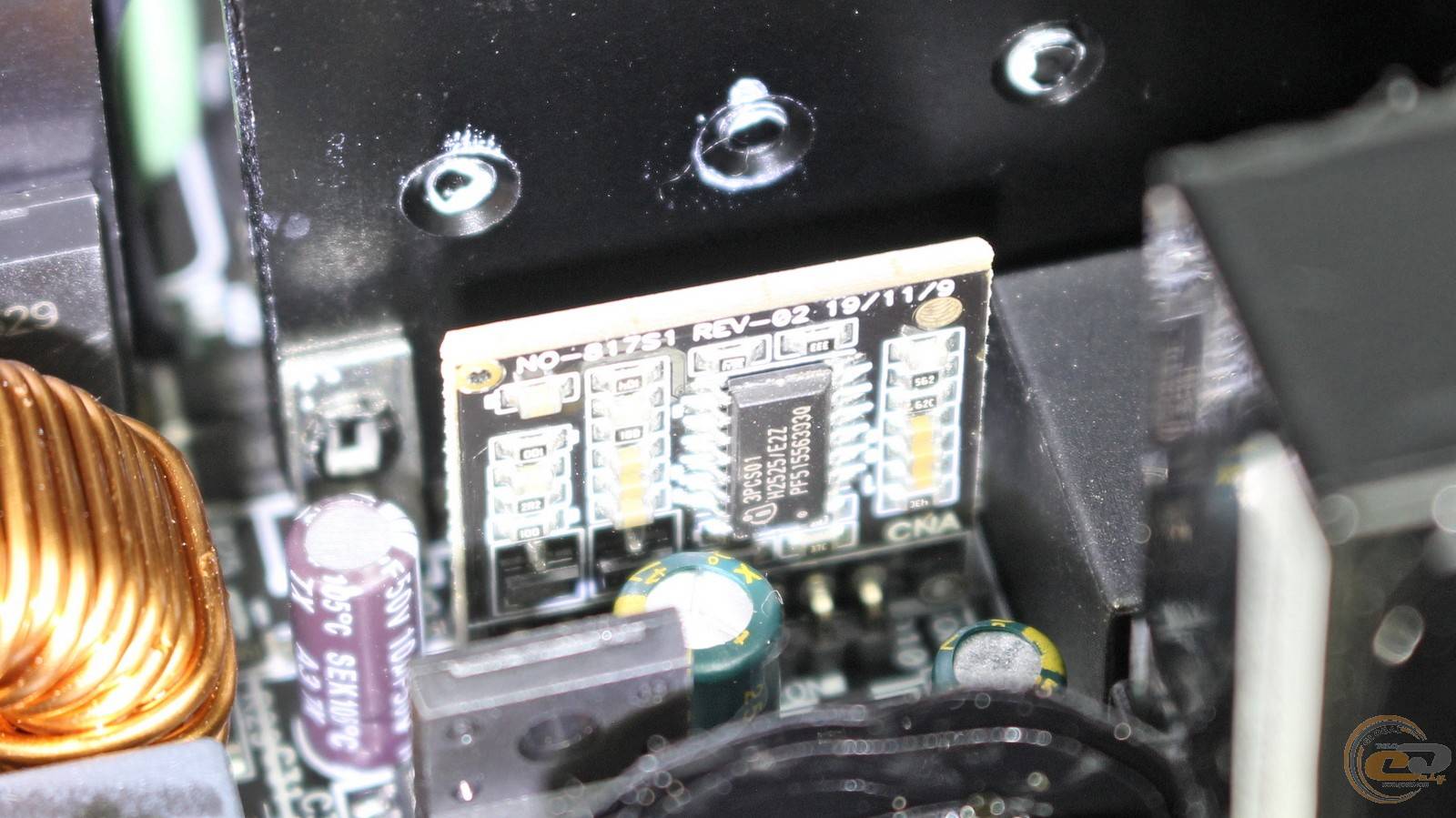

Радиатор рядом отводит тепло одновременно от силовых элементов узла APFC, работающих под управлением контроллера Infineon 3PCS01, и пары транзисторов-ключей резонансной полумостовой схемы (Half Bridge). В состав последней входят и два X-конденсатора, распаянных на основной плате.

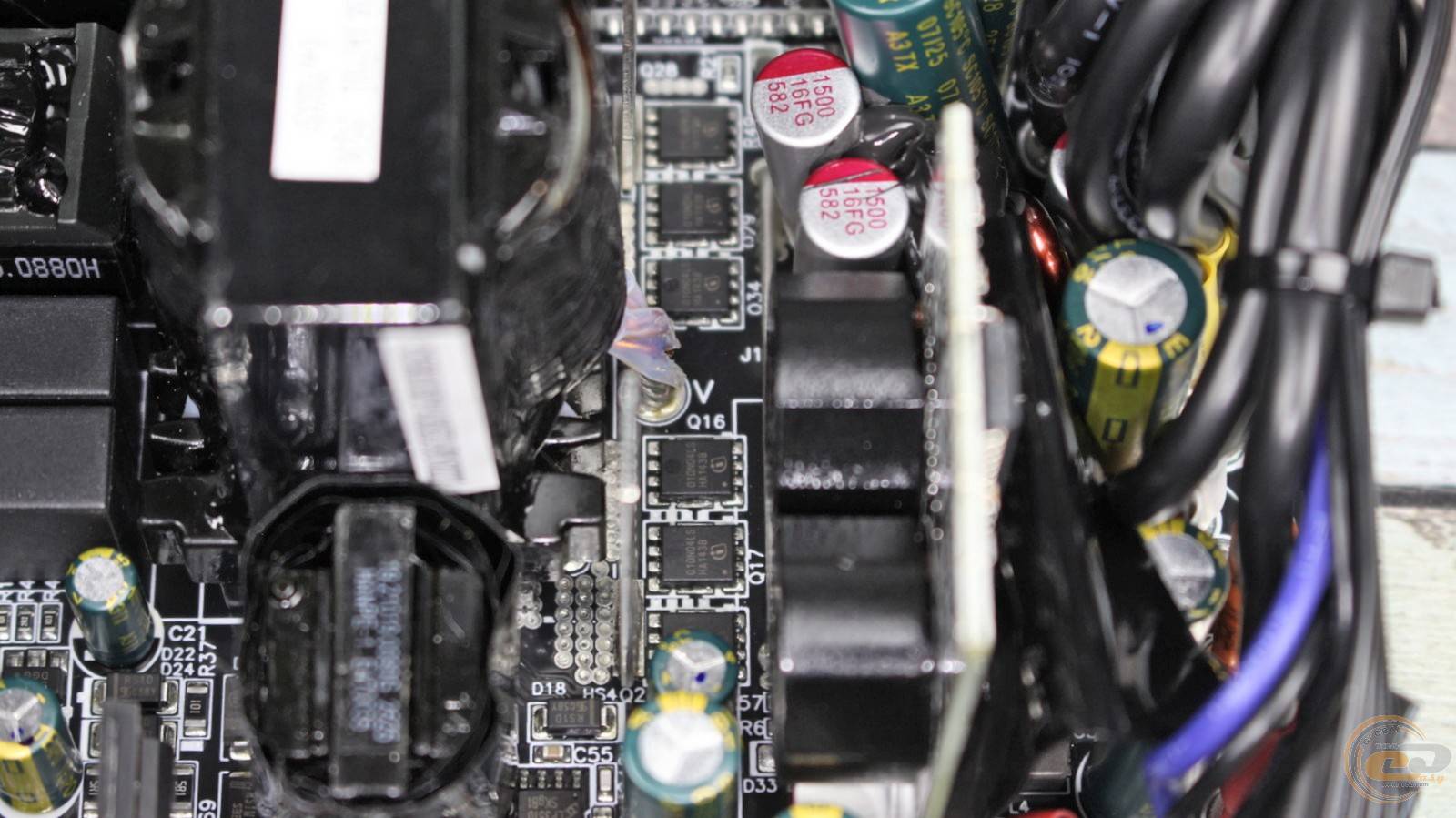

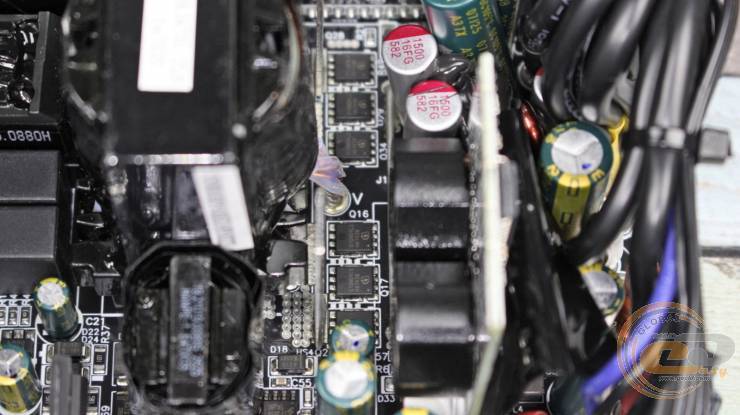

За трансформатором расположены шесть транзисторов синхронного выпрямителя, причем это элементы от немецкой компании Infineon, поэтому к их качеству нет никаких вопросов. А для их охлаждения используются вертикальные пластины-радиаторы.

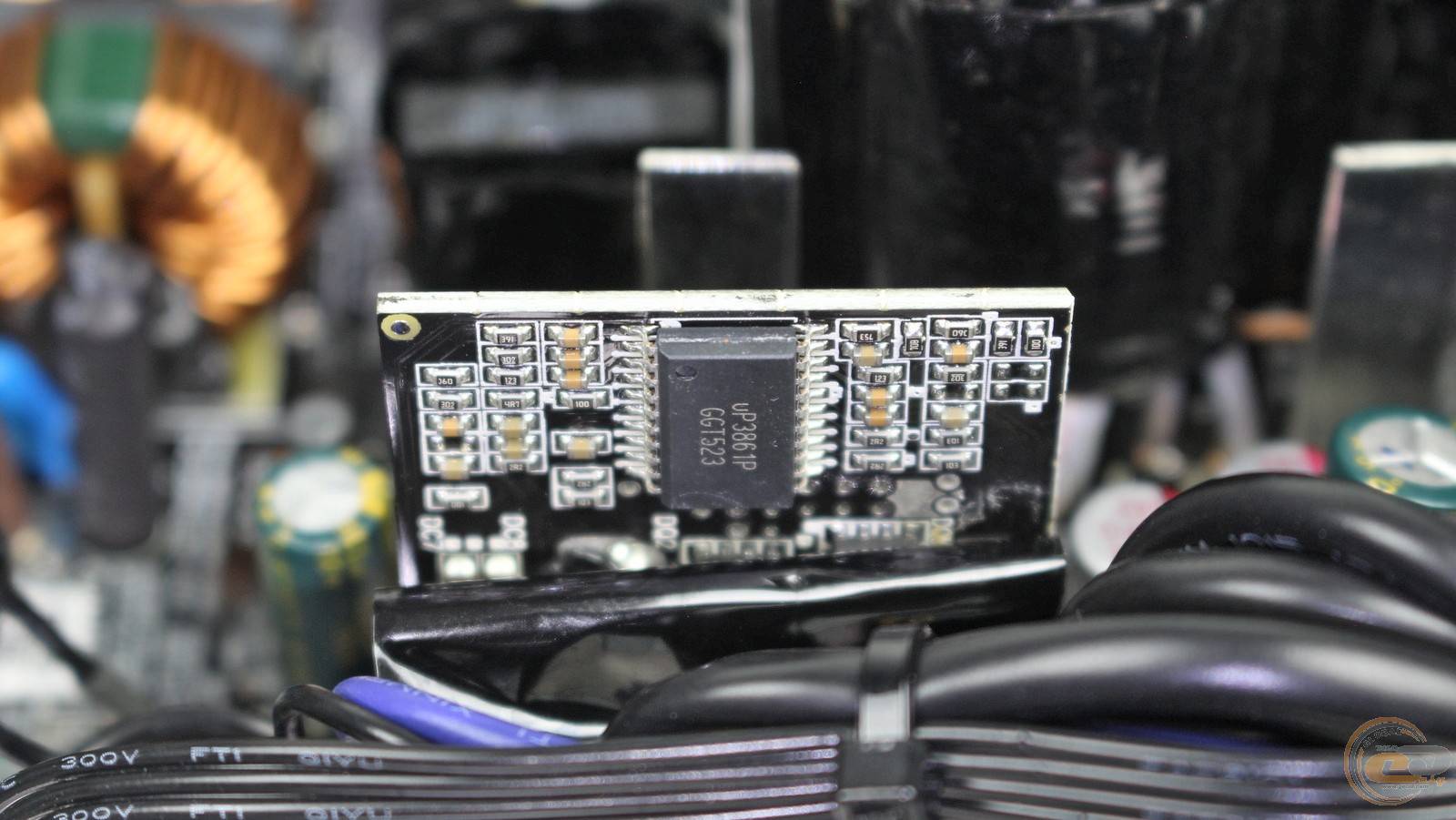

На дочерней плате рядом расположились элементы DC-DC-преобразователей, которые формируют младшие каналы +3,3В и +5В. ШИМ-контроллером данного узла выступает чип uP3861P.

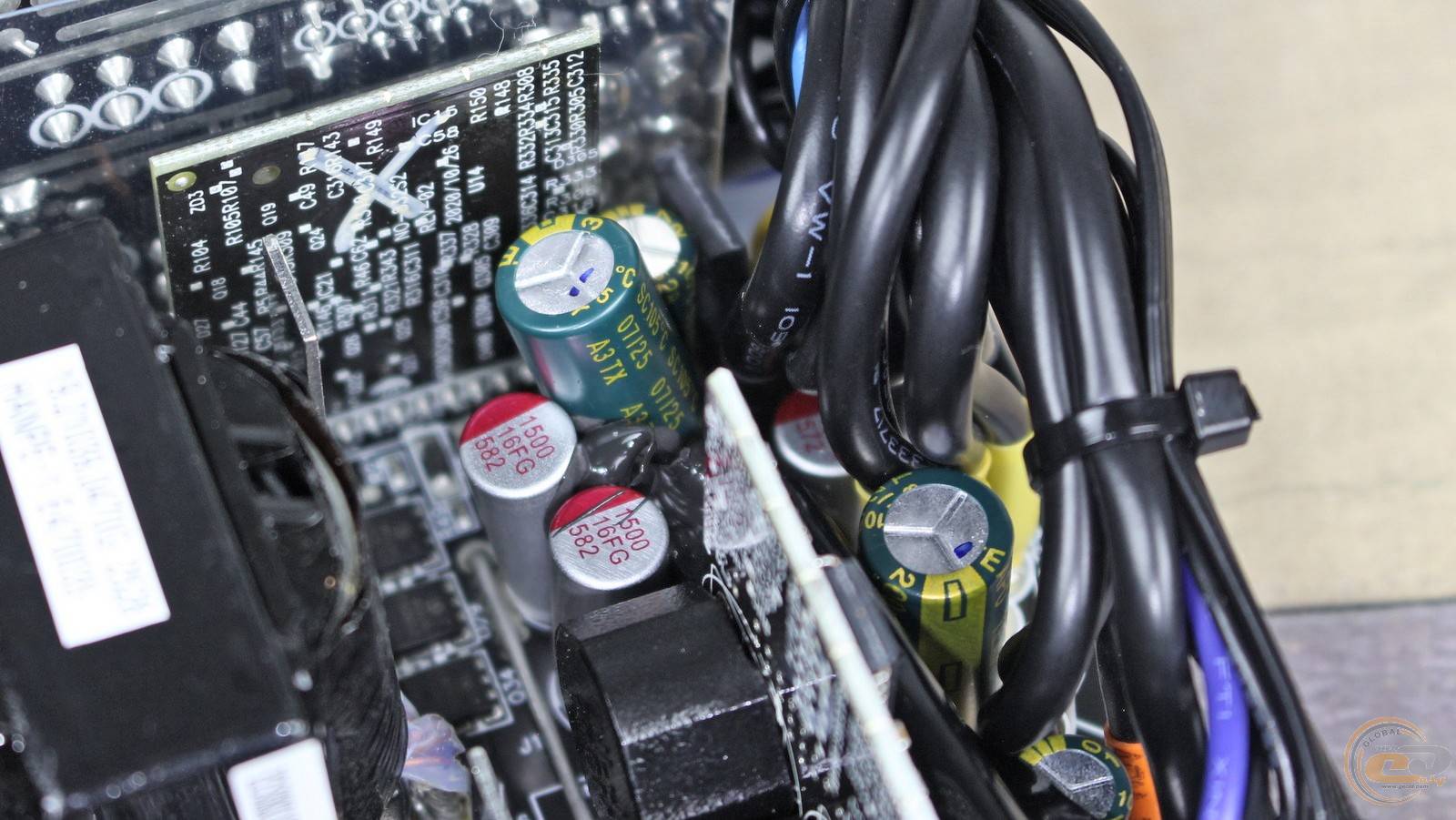

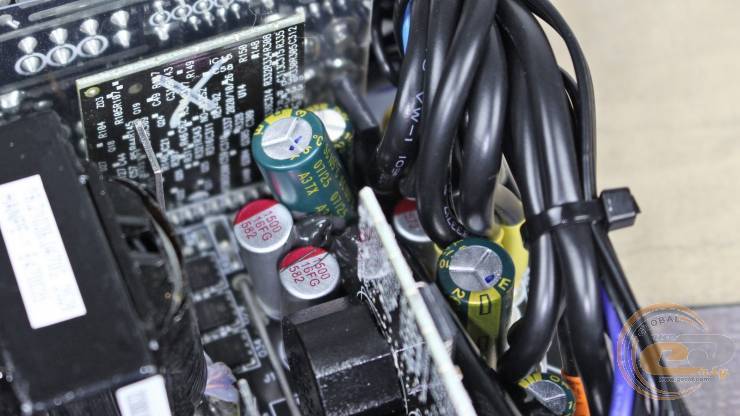

В составе блока питания есть как несколько надежных полимерных конденсаторов, так и ряд электролитов от той же тайваньской TEAPO – хороший выбор в этом ценовом диапазоне.

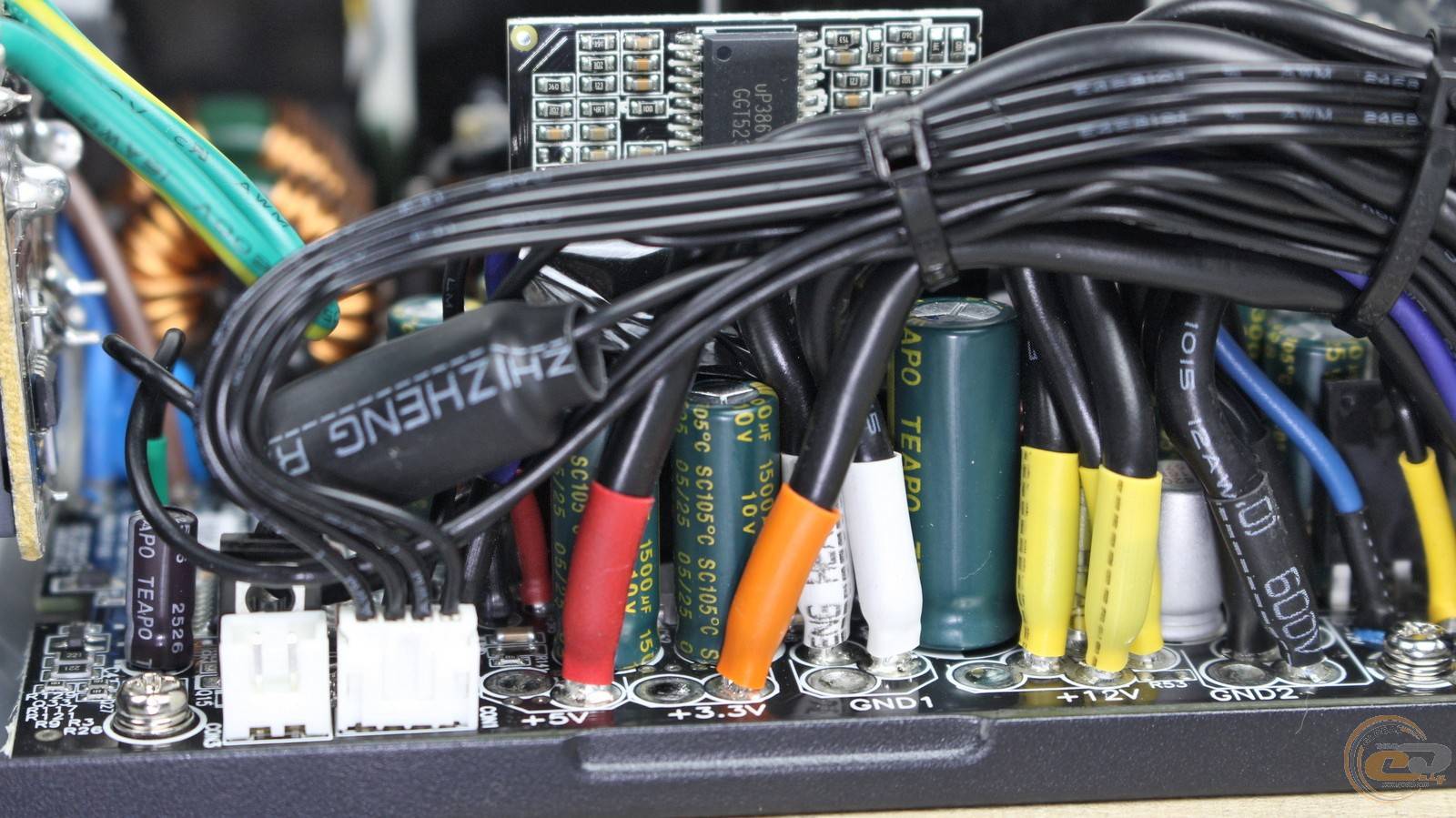

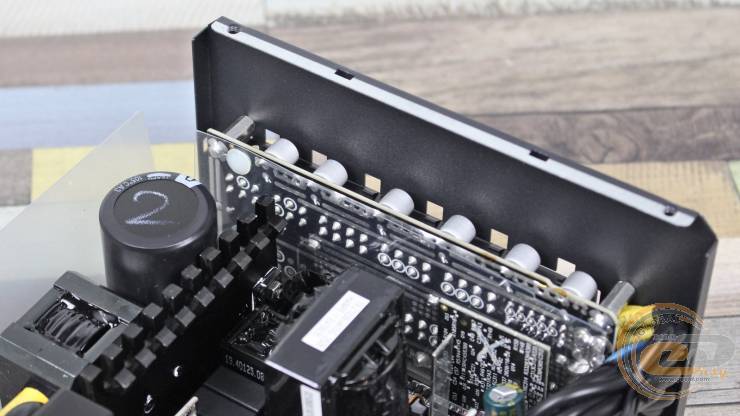

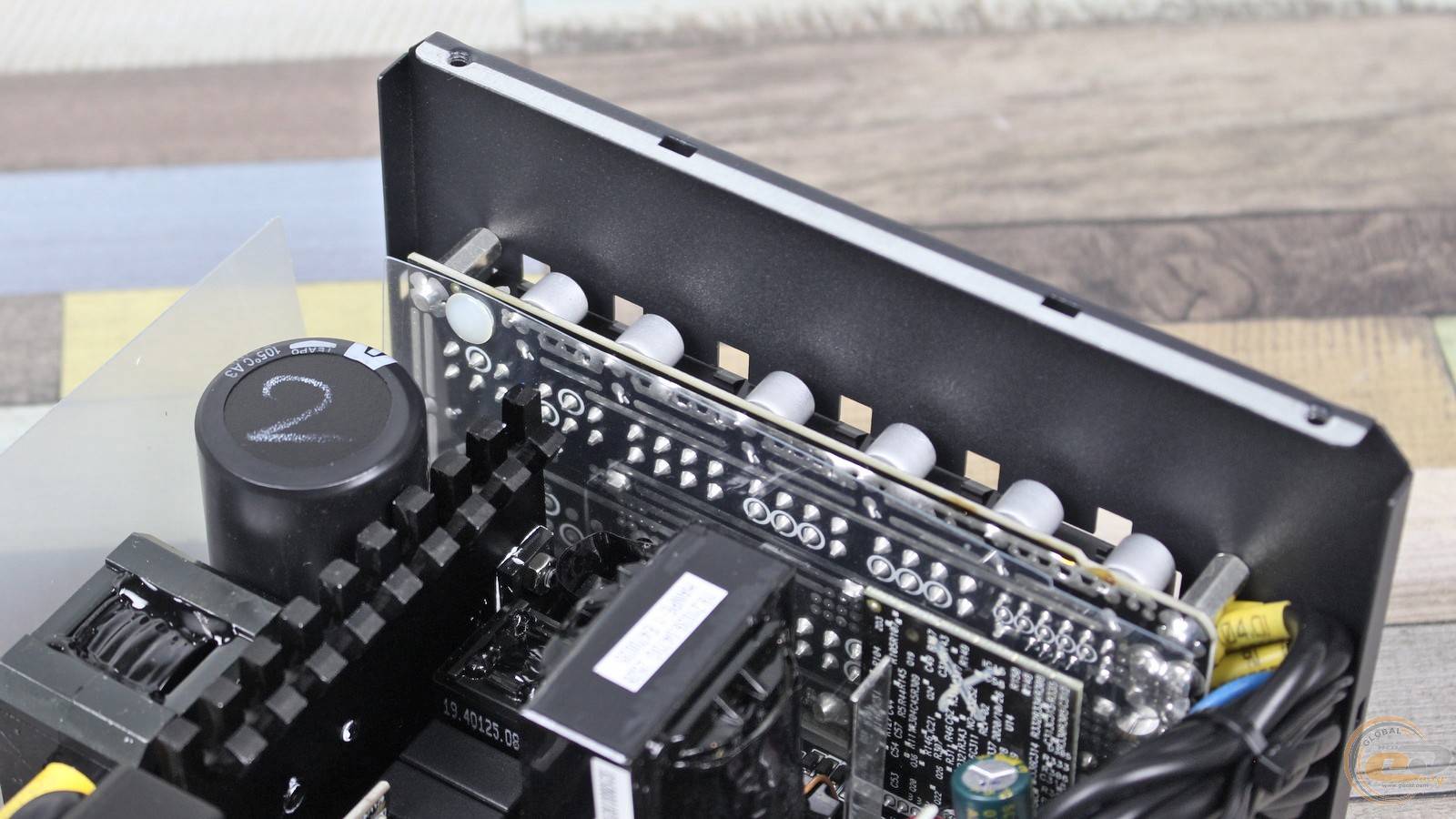

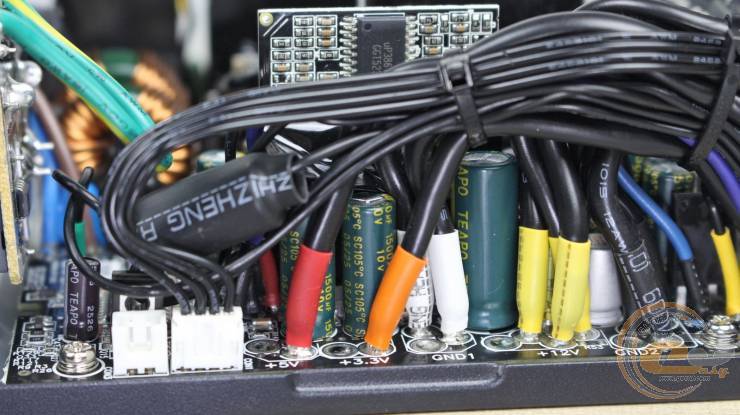

Кроме того, несколько полимерных емкостей размещены и на плате с выходными разъемами. А вот для передачи напряжений с основного PCB здесь используются провода, тогда как в топовых устройствах для этой цели применяются токопроводящие дорожки – такой подход выглядит гораздо более опрятно и частично улучшает циркуляцию воздуха внутри корпуса.

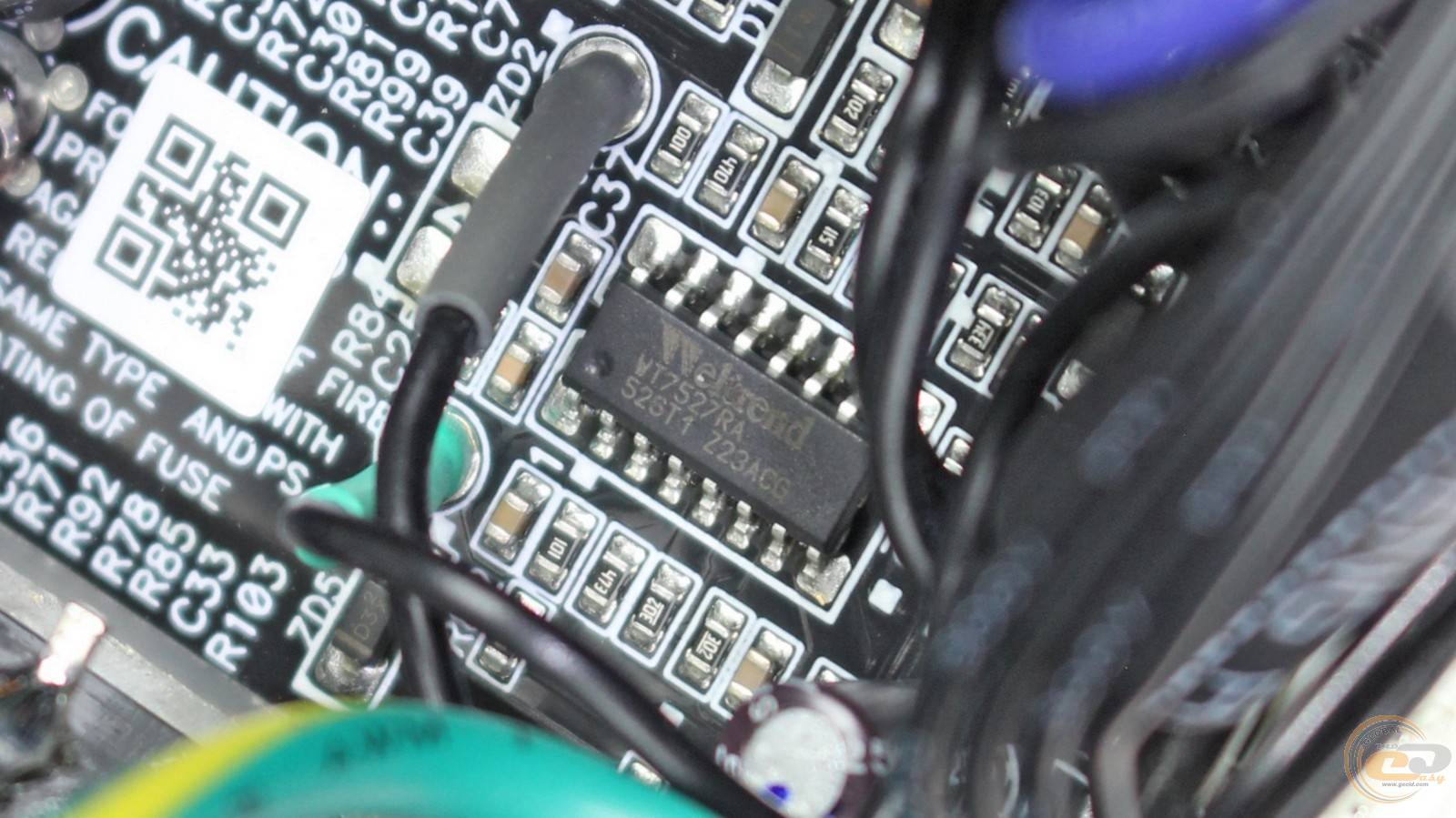

В том числе и благодаря микросхеме Weltrend WT7527RA блок питания CHIEFTEC VEGA M 1000W получил целый ряд защит:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP);
• от скачков напряжения и пусковых токов (SIP).

Кросс-нагрузочные характеристики

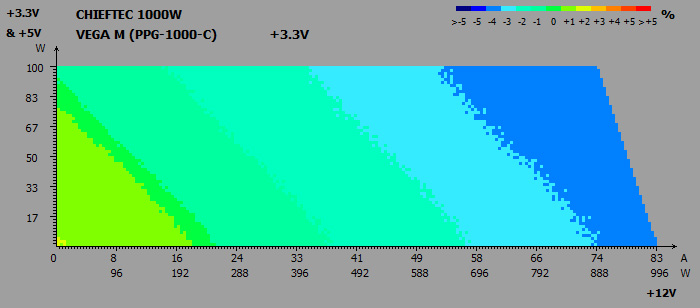

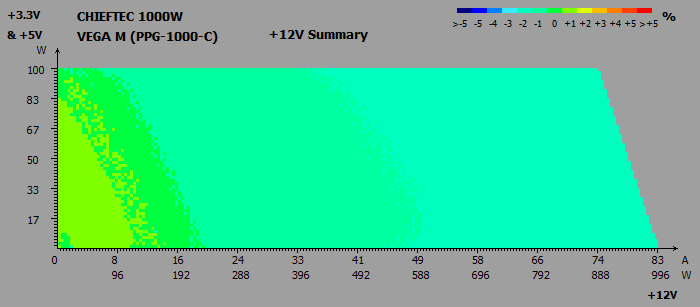

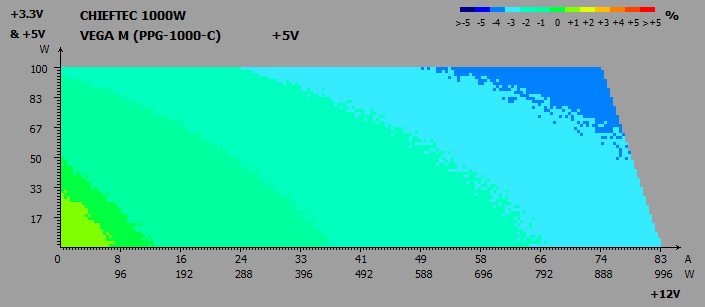

Теперь пора снова собрать блок питания CHIEFTEC VEGA M 1000W вместе и как следует его протестировать. Начнем с кросс-нагрузочных тестов трех основных линий, где стандарт ATX12V допускает отклонение напряжений на уровне ±5% от номинала.

По результатам тестирования на основных линиях питания были зафиксированы следующие отклонения:

• линия +3,3В: от –4% до +1%;
• линия +5В: от –4% до +1%;
• линия +12В: от –2% до +1%.

Все полученные значения напряжений оставались в пределах нормы. Проседания хотя и достигали -4% в случае с младшими каналами, но все же были далеки от предельных значений.

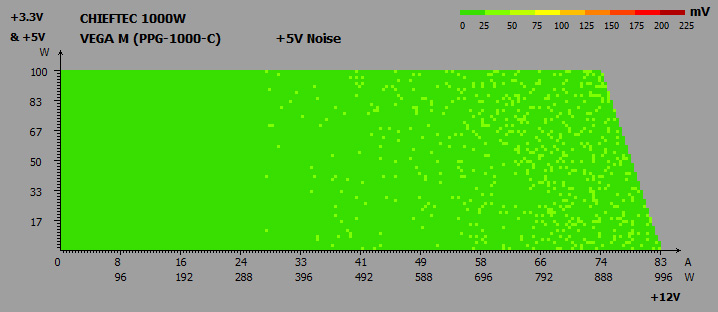

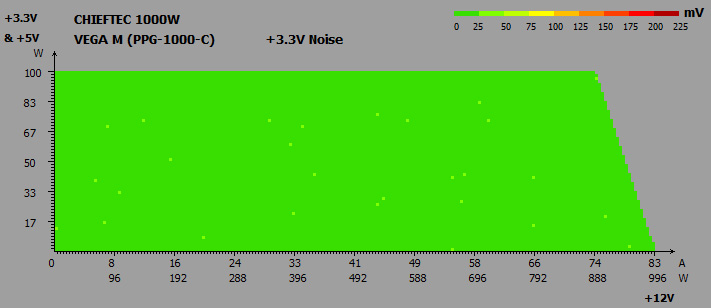

Шумы и пульсации

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

31

С пульсациями тоже все хорошо. На двух младших линиях они не превышали 50 мВ, в то время как на канале +12В были единичные пики на уровне 75-100 мВ. Но опять же все в пределах нормы.

Дежурная линия питания + 5VSB

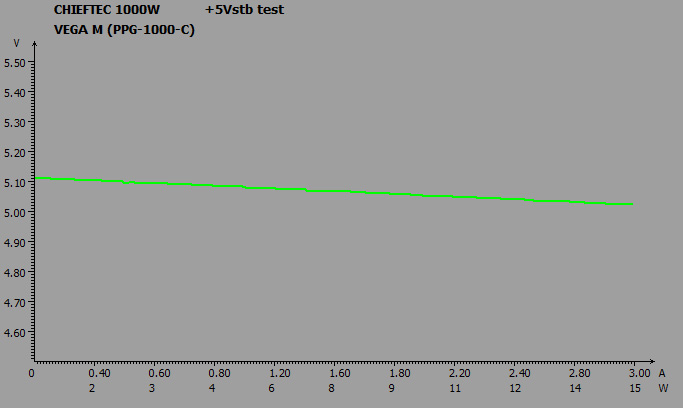

Столь низкие отклонения напряжений дежурной линии мы уже давненько не видели: она изменялась от 5,12 до 5,02 В или от +2,4% до +0,4%.

PF

Таблица, показывающая изменение PF в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Хотя нам не удалось рассмотреть в деталях составляющие узла APFC, данный модуль работает очень эффективно. При потребляемой мощности в 300 Вт коэффициент PF уже достигает 0,97, а максимальное значение равняется 0,99 при номинальных 1000 Вт.

КПД

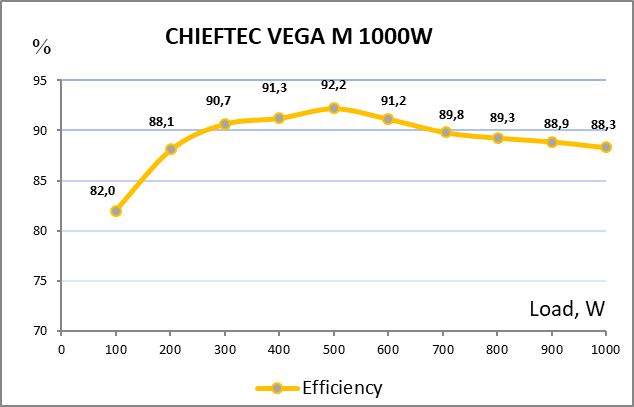

Что касается энергоэффективности устройства, то оно действительно соответствует сертификату 80 PLUS Gold – при нагрузке 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 88%, 92% и 88% соответственно.

Система охлаждения и температурный режим

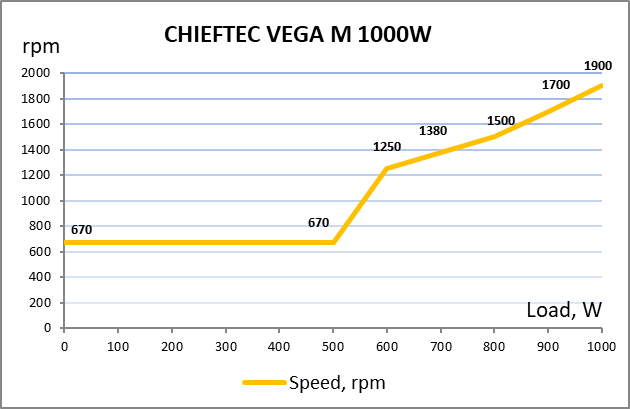

Вплоть до нагрузки 500 Вт вентилятор работает очень тихо при 670 об/мин. А вот на отметке 600 Вт он вращается уже почти в два раза быстрее, при этом все еще оставаясь тихим. На остальном диапазоне частота вращения пропеллера возрастает более плавно. До отметки 850 Вт при 1500 об/мин шум остается ниже среднего, а уже при большей нагрузке он достигает все еще комфортного среднего уровня.

Если сравнивать работу пропеллера с киловаттным CHIEFTEC PROTON BDF-1000C, то в диапазоне до 400 Вт VEGA M немного тише, а от 400 до 800 Вт уже значительно тише. Впрочем, при 900 Вт скорость вращения у них аналогичная, а при номинальной нагрузке вертушка в «Протоне» вращается на целых 200 об/мин медленнее.

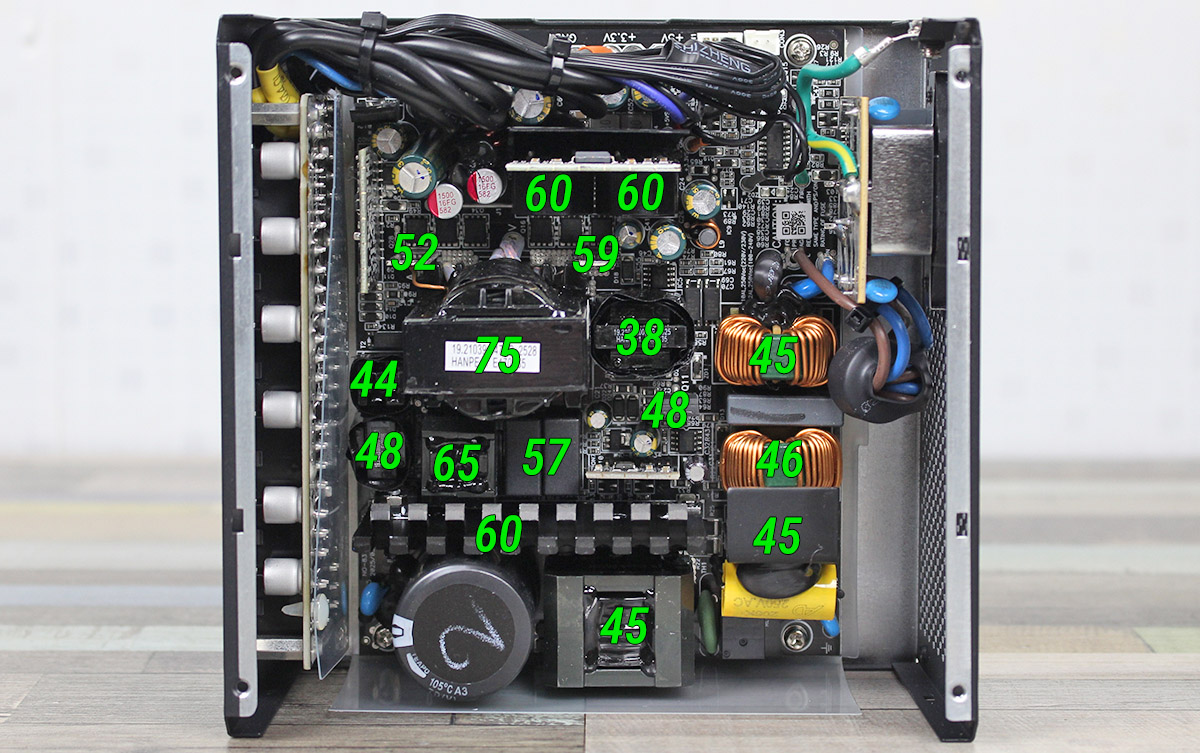

15-минутная 900-ваттная нагрузка показала отличную эффективность системы охлаждения. В таком режиме главный трансформатор прогрелся всего-навсего до 75°C, а нагрев других узлов не превышал 65°C. Температура в помещении во время теста была на уровне 23°C.

Испытание на реальной конфигурации

Возможности CHIEFTEC VEGA M 1000W мы проверили на реальной компьютерной системе с процессором AMD Ryzen 9 7900X с TDP 170 Вт и сразу парой видеокарт: 450-ваттный ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition и 350-ватной Palit GeForce RTX 3090 GamingPro.

Компонент	Модель
Процессор	AMD Ryzen 9 7900X (Socket AM5, 12 / 24 x 4,7 – 5,6 ГГц, TDP 170 Вт)
Кулер	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	ASUS TUF GAMING X870-PRO WIFI7 W NEO (AMD X870, Socket AM5, DDR5, ATX)
Оперативная память	2 × DDR5-6000 16 ГБ Kingston FURY DDR5 (KF560C40BBAK2-32)
Видеокарты	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition Palit GeForce RTX 3090 GamingPro
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в режимах "Простой" и "Максимальная нагрузка" (с помощью теста FurMark Donut (GK) в утилите MSI Kombuster). В результате были получены следующие значения:

Раздельная стабилизация с DC-DC-преобразователями позволила достичь отличных исходных показателей как в простое, так и при нагрузке. Выходные напряжения CHIEFTEC VEGA M 1000W не отклонялись от номинала более чем на 2,7%, проседаний не было совсем, а разница значений между двумя режимами не превышает скромные 1,4%. При этом энергопотребление системы сети во время данного теста превышало 1100 Вт.

Энергопотребление в простое и выключенном состоянии компьютера

Кроме того, тестируемый блок питания демонстрирует низкое энергопотребление в выключенном состоянии компьютера (2 Вт) и в спящем режиме (4 Вт).

Итоги

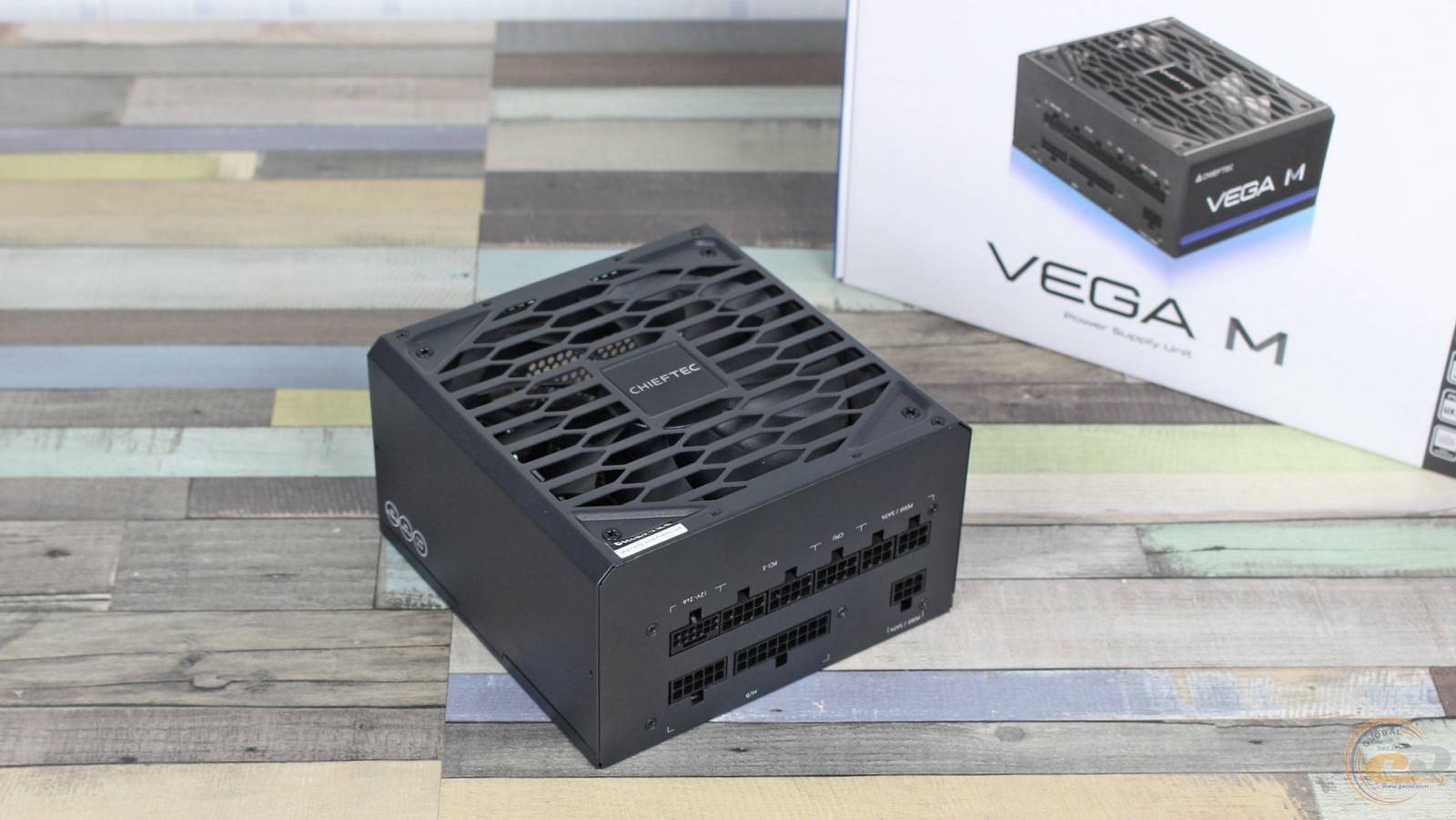

CHIEFTEC VEGA M 1000W (PPG-1000-C) производит впечатление удачно сбалансированного блока питания. За относительно доступную цену ₴5000-5400 (≈110-120$) он предлагает киловатт мощности, современную схемотехнику и довольно качественную элементную базу, что делает его привлекательным вариантом для экономных пользователей.

Во многих аспектах он напоминает популярный CHIEFTEC PROTON BDF-1000C: здесь и DC-DC преобразователи, и полный набор защит, и модульные кабели, и знакомые конденсаторы TEAPO. Но новинка получила важные улучшения – сертификацию 80 PLUS Gold, вентилятор на FDB-подшипнике, а также современный 600-ваттный коннектор PCIe 5.1 (12V-2x6).

Кроме того, на большей части диапазона нагрузок устройство работает заметно тише и одновременно демонстрирует сравнительно небольшой нагрев внутренних узлов. Утешают и выходные напряжения — они оставались стабильными даже под серьезной нагрузкой.

В итоге, CHIEFTEC VEGA M 1000W – это достойный киловатт для тех, кто хочет получить современную функциональность и достаточно качественную работу, но одновременно сэкономить на цене. Единственное «но» — хотя производитель заявляет пять лет гарантии, на практике большинство интернет-магазинов предоставляют всего два года — это следует учитывать при выборе места покупки.

Достоинства:

• очень хороший уровень КПД (80 PLUS Gold);
• большая номинальная мощность 1000 Вт;
• DC-DC-преобразователи во вторичной цепи;
• использование тайваньских электролитических конденсаторов и полимерных элементов;
• хорошее состояние напряжений на основных линиях питания;
• отсутствие проседаний напряжений даже при подключении к мощной конфигурации;
• наличие всех видов защит;
• возможность работы в широком диапазоне сетевого напряжения;
• четыре 6+2-контактных разъема PCIe и один 600-ваттный PCIe 5.1 (12V-2×6);
• модульное подключение кабелей;
• удобные в укладке кабели-шлейфы;
• очень эффективная система охлаждения;
• комфортный уровень шума на всем диапазоне нагрузок;
• вентилятор на основе надежного гидродинамического подшипника (FDB);
• небольшие размеры (длина 150 мм);
• наличие версии в белом;
• доступная цена.

Особенности:

• в большинстве интернет-магазинов фактическая гарантия составляет два года вместо пяти, заявленных производителем.
