Обзор блока питания CHIEFTEC VEGA 750W (PPG-750-S): «золото» для экономных

Компания CHIEFTEC продолжает находить новые ниши в сегменте блоков питания и постепенно заполнять их самыми актуальными устройствами. Это касается и 750-ваттного CHIEFTEC VEGA 750W (PPG-750-S), о котором мы поговорим в этом обзоре.

На нашем рынке данное устройство предлагается по цене менее ₴3700 ($87). А это делает его дешевле «народного» CHIEFTEC PROTON BDF-750C аналогичной мощности, стоимость которого превышает ₴4000 ($96). При этом новинка может похвастаться сертификатом 80 PLUS Gold вместо Bronze, а также наличием современного коннектора питания для видеокарт PCIe 5.1 (он же 12V-2x6).

Давайте разберемся, из чего состоит этот блок питания, на чем пришлось сэкономить и заслуживает ли он внимания потенциального покупателя.

Спецификация

Модель	CHIEFTEC VEGA 750W (PPG-750-S)
Тип	ATX12V 3.1
Максимальная мощность, Вт	750
Мощность по каналу +12В, Вт.	750
Мощность линий +3,3В и +5В, Вт.	100
Количество линий +12В	1
Максимальный ток канала +3,3В, А	20
Максимальный ток канала +5В, А	20
Максимальный ток канала +12В, А	62,5
Максимальный ток канала -12В, А	0,3
Максимальный ток канала +5Vsb (дежурная линия питания), А	3,0
Входное напряжение, В	100 − 240
Входной ток, А	5 − 10
КПД, %	≤92
Сертификация 80 PLUS	Gold
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤99
PCIe-разъемов	4 (6+2-контактные)
Разъем PCIe 5.1 (12V-2×6)	1 (450 Вт)
Модульный	Нет
Размеры вентилятора, мм	135 х 135 х 25
Тип подшипника вентилятора	Гидродинамический (FDB)
Защиты	OPP, OVP, UVP, OCP, OTP, SCP, SIP
Размеры (Д х Ш х В), мм	150 х 150 х 86
Масса, кг	1,96
Гарантия, лет	2
Сайт производителя	CHIEFTEC
Страница устройства	CHIEFTEC VEGA 750W

Упаковка и комплект поставки

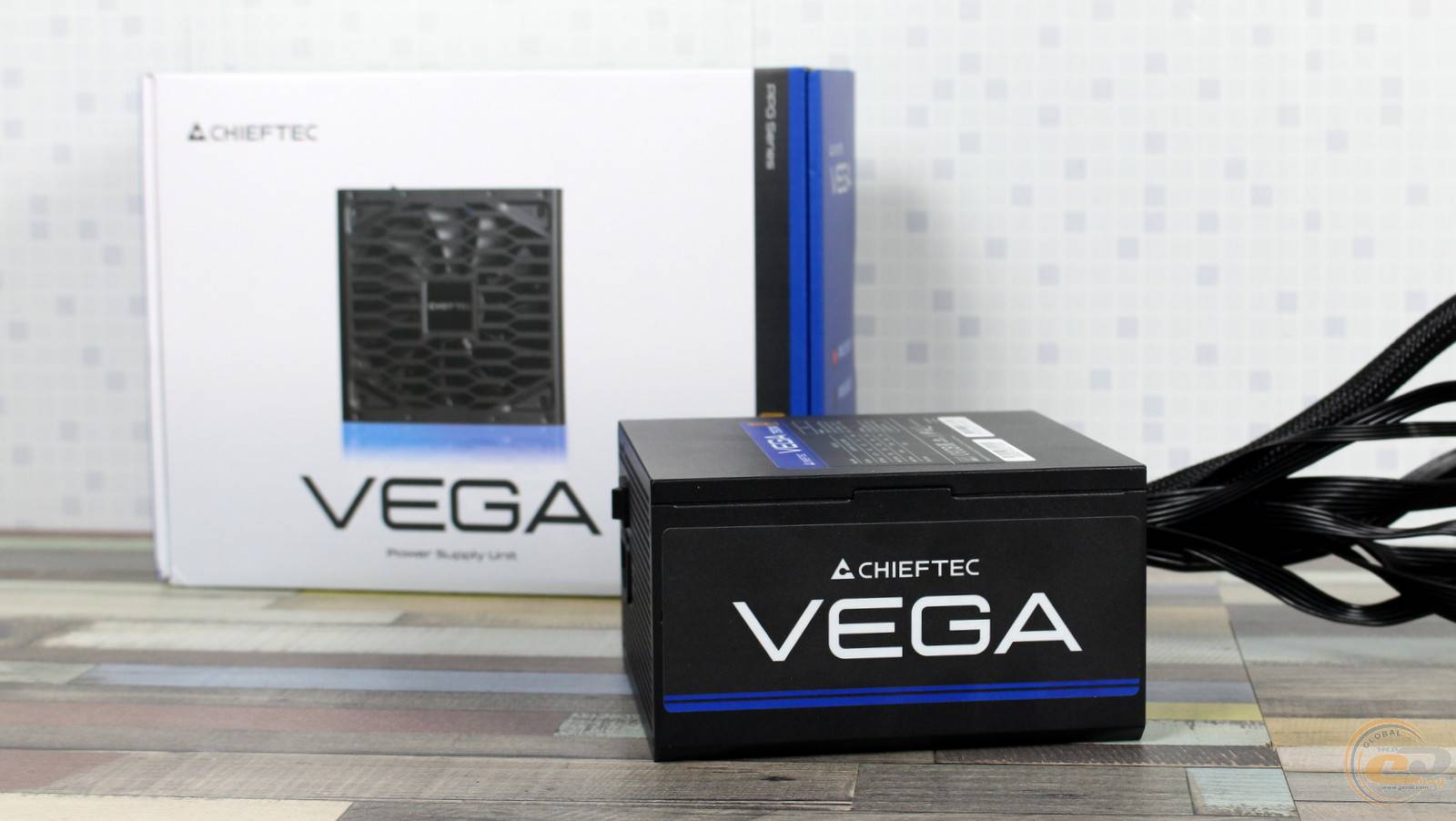

Симпатичная коробка информирует о главных преимуществах линейки устройств CHIEFTEC VEGA, их электротехнических характеристиках и использованных коннекторах. Кстати, на выбор доступны две модели – мощностью 750 и 850 Вт.

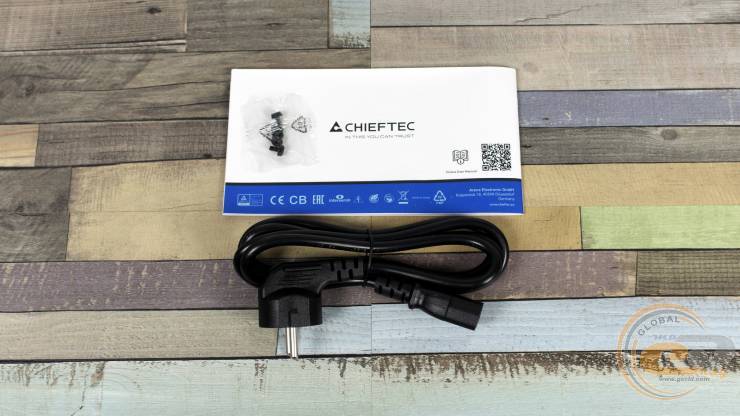

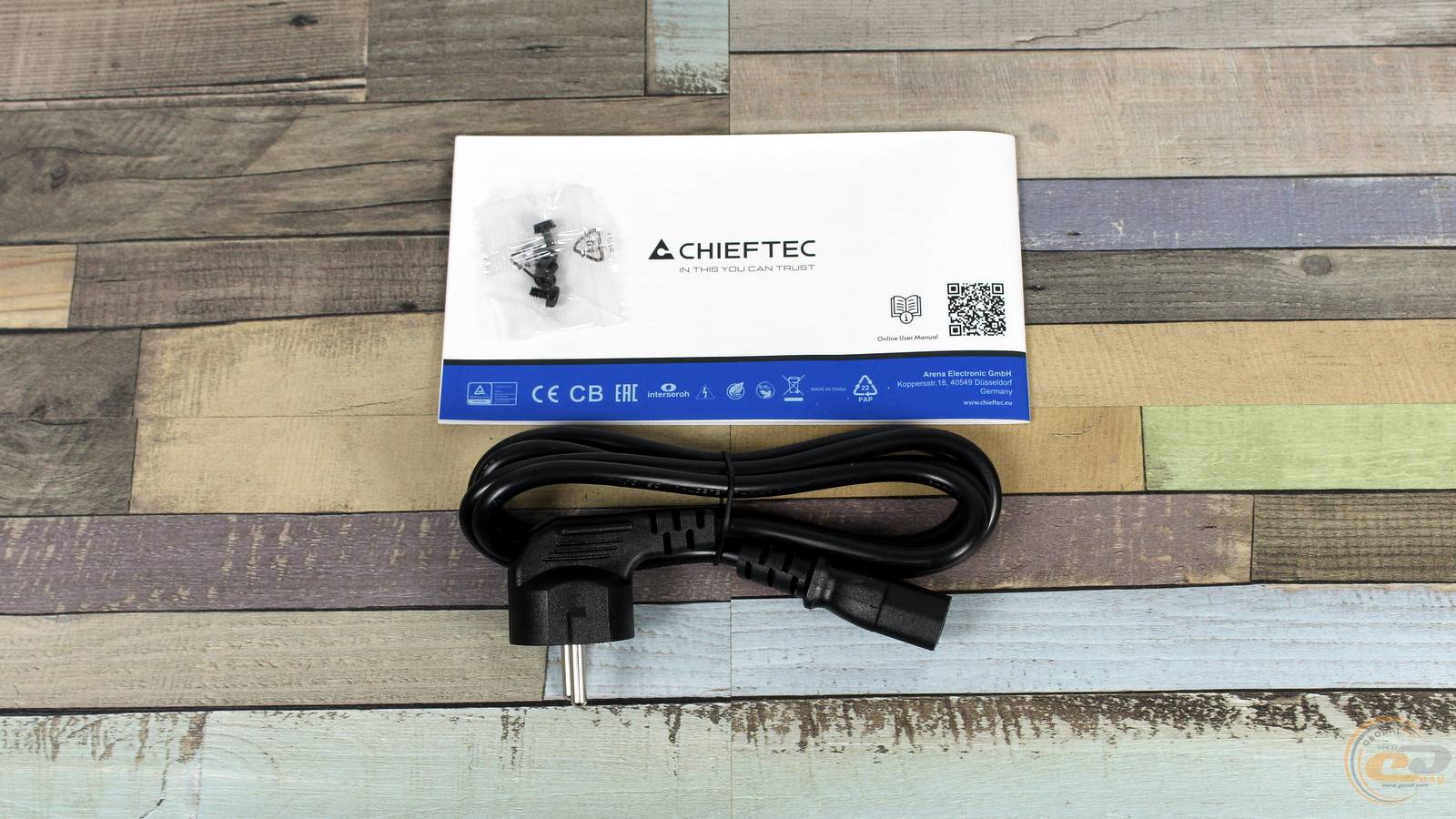

Комплектация включает в себя самое необходимое: сетевой кабель питания, крепежные винты и руководство пользователя.

Внешний вид

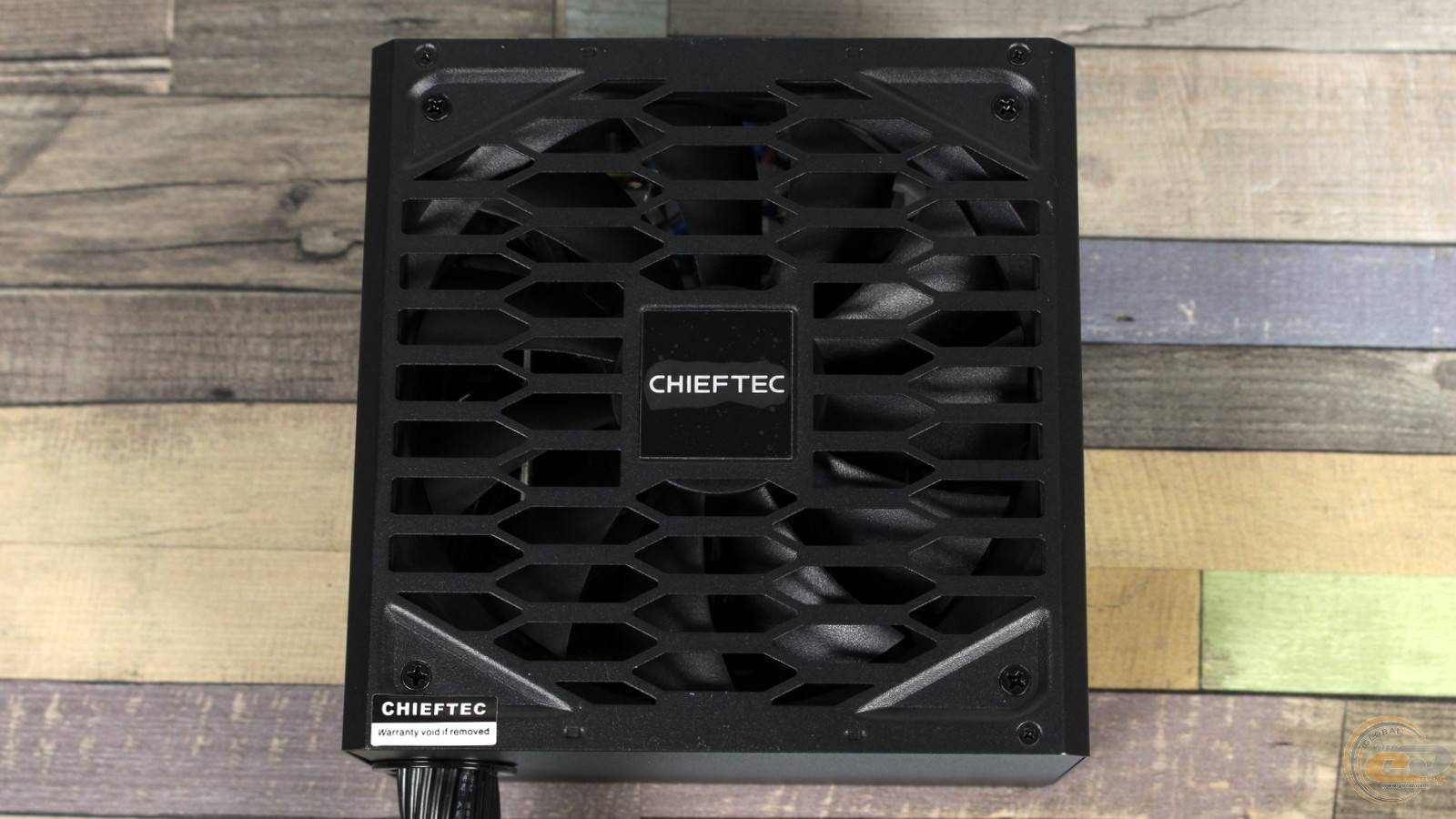

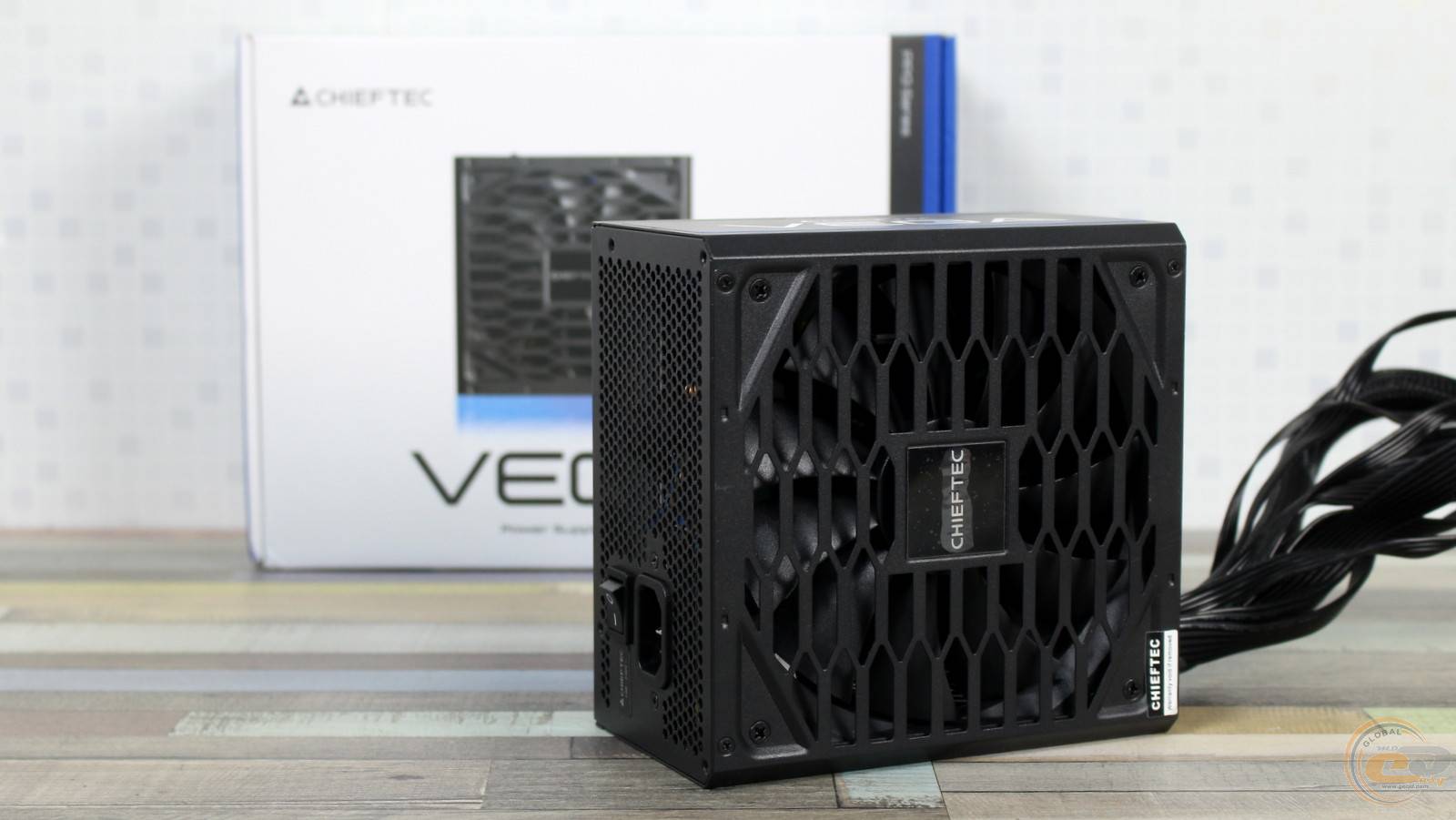

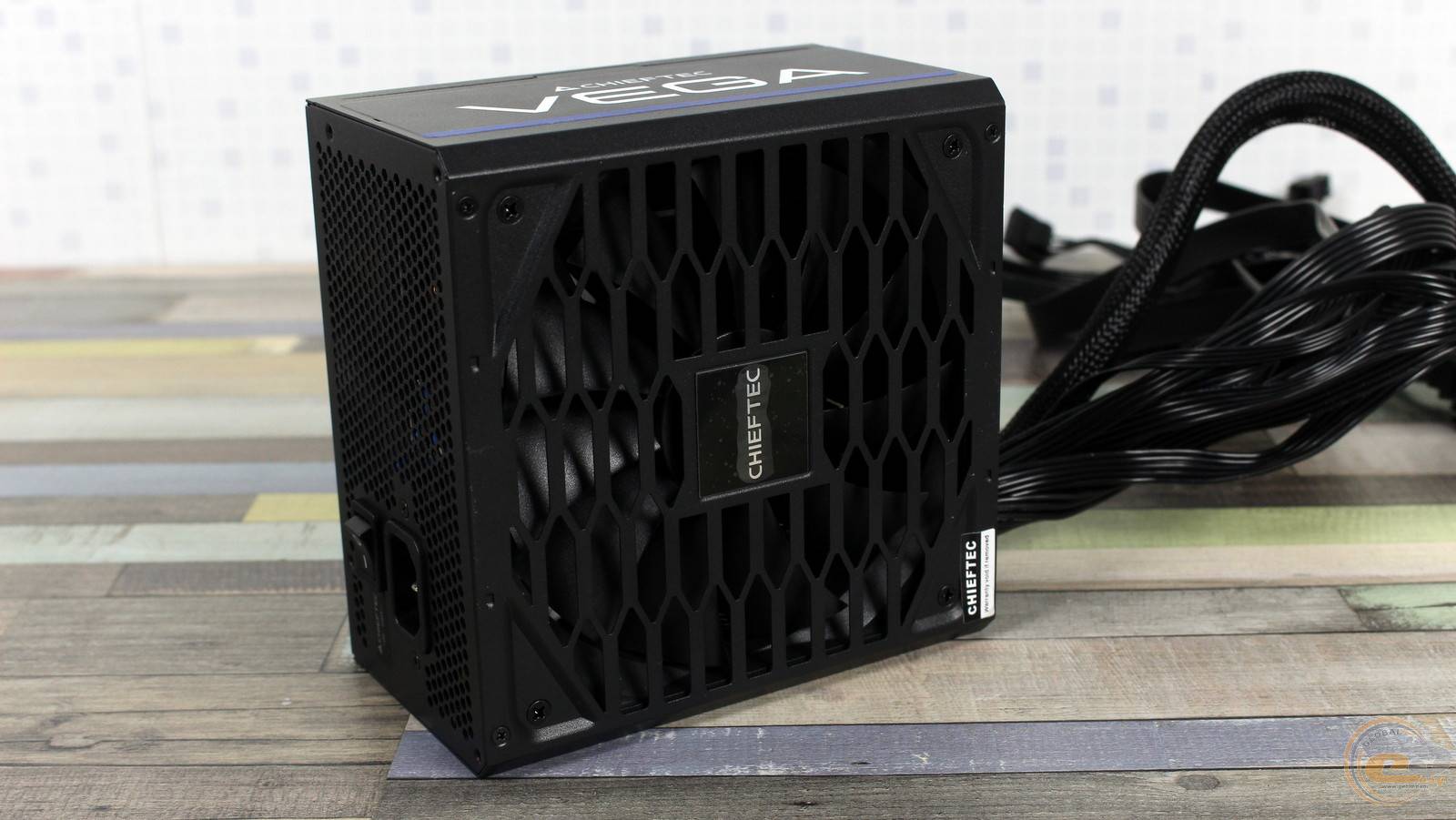

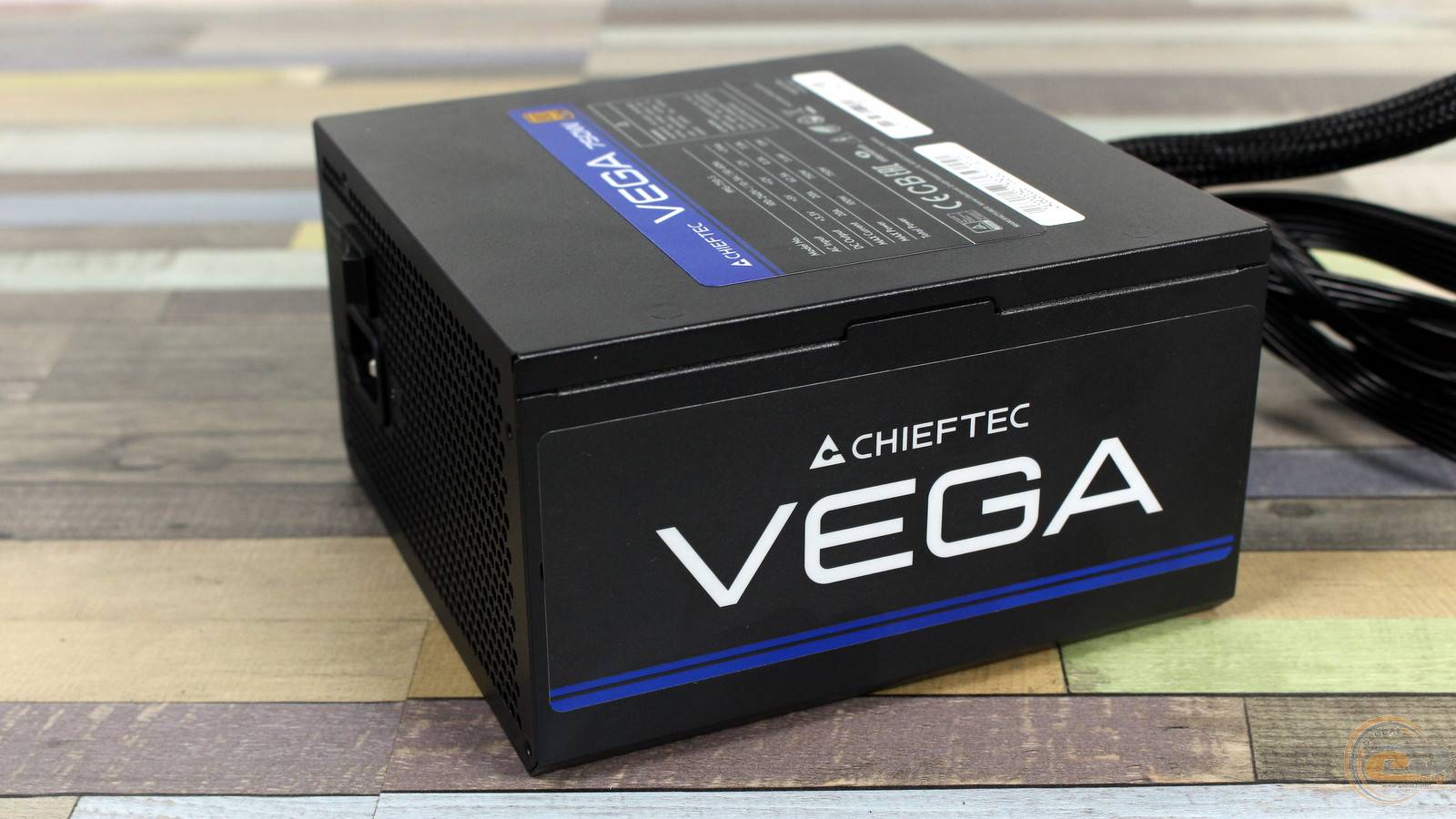

Блок питания CHIEFTEC VEGA 750W заметно отличается от моделей прошлых лет. Его оформление в целом, а особенно вырезы над пропеллером, очень напоминают представителей другой недавно представленной линейки – CHIEFTEC VITA.

Правда, здесь уже есть несколько большие размеры: 150 х 150 х 86 мм, что связано с использованием 135-мм вентилятора вместо 120-мм. Кроме того, эта новинка выделяется двумя скошенными гранями и темным логотипом производителя. А вот вес увеличился незначительно – до 1,96 кг.

На одном из винтов есть гарантийная пломба. Сайт производителя указывает на наличие 5-летней гарантии, в то время как де-факто на нашем рынке она составляет всего 2 года.

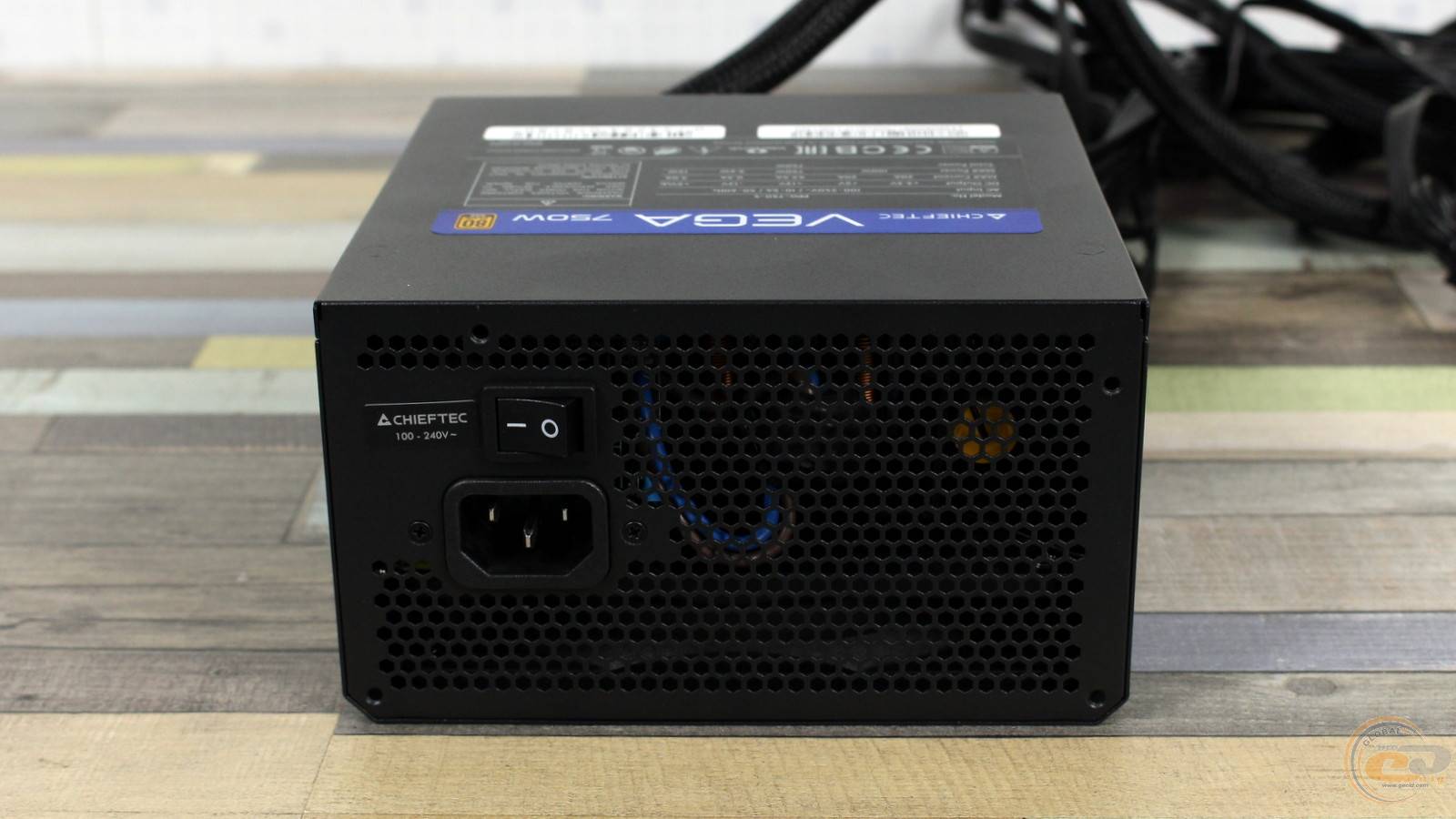

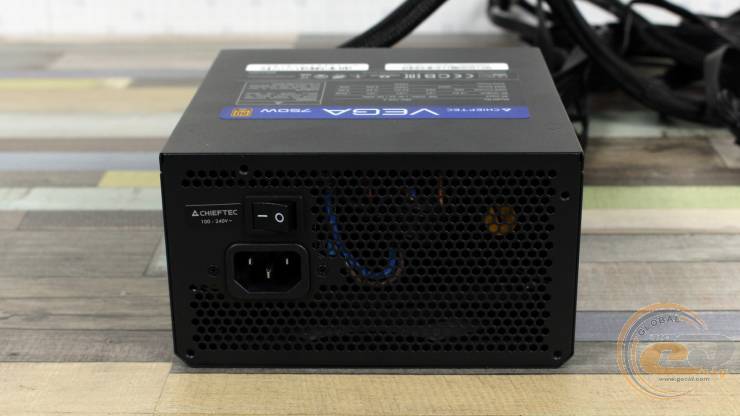

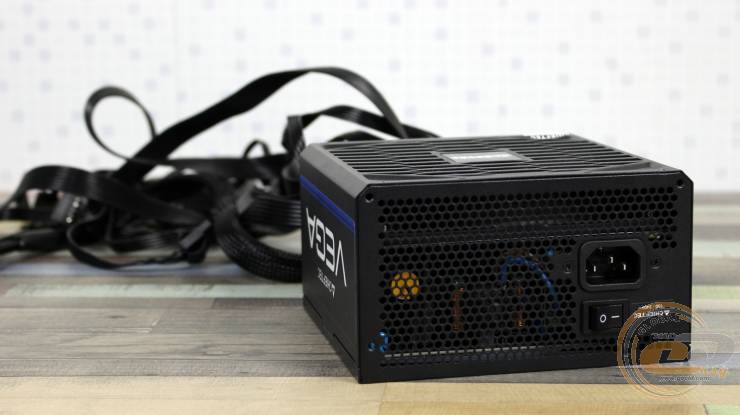

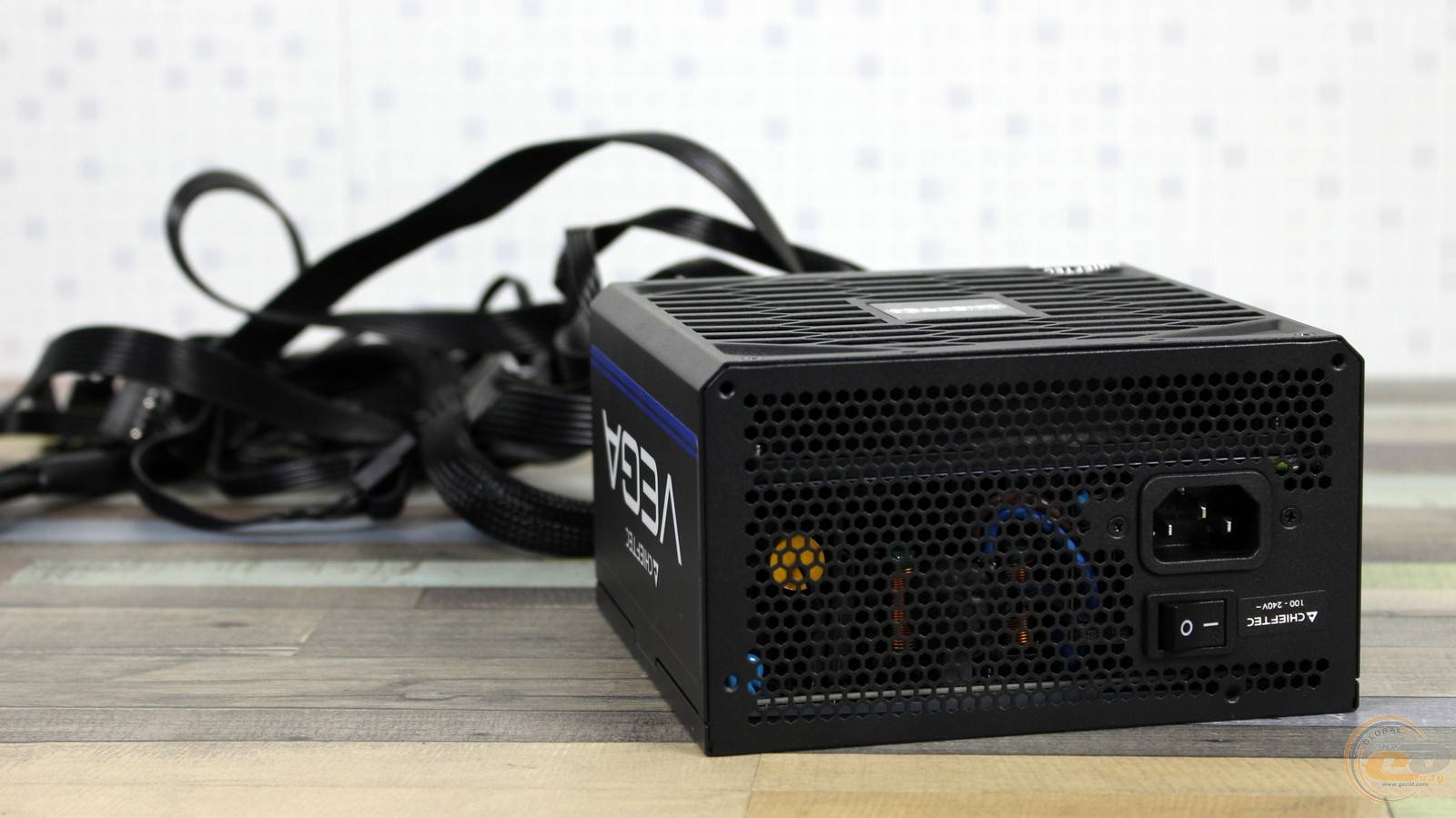

Тыльная сторона вполне привычная: на месте отверстия-соты, разъем питания, выключатель и наклейка с указанием поддержки широкого диапазона входных напряжений – от 100 до 240 В.

Боковые стороны украшены большими этикетками, указывающими на линейку блока питания.

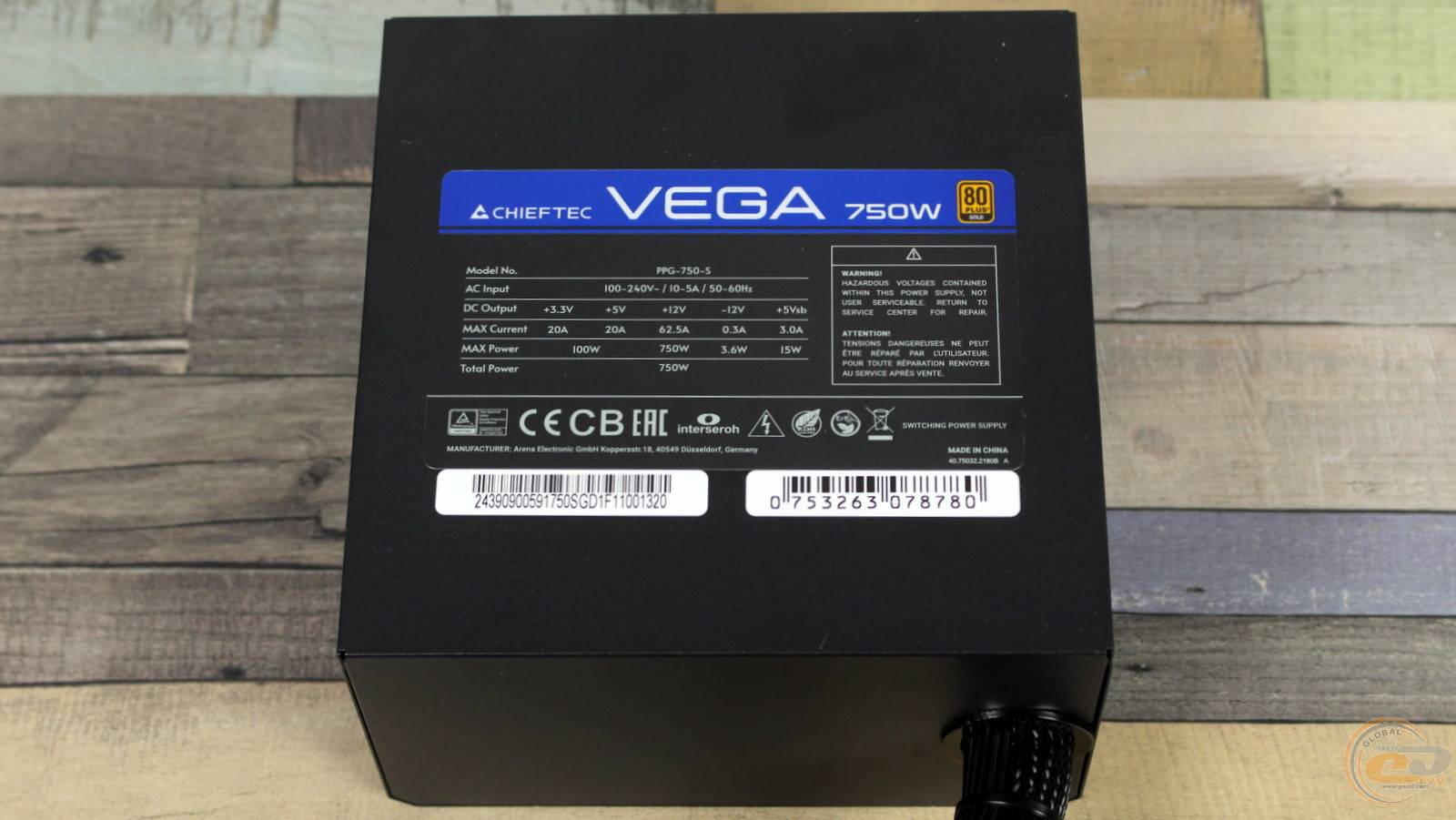

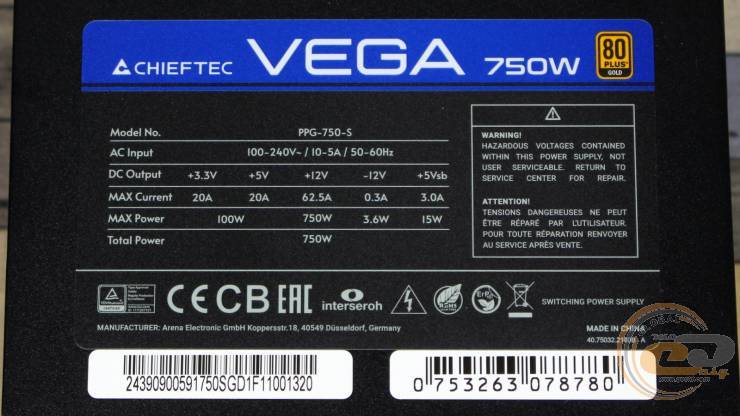

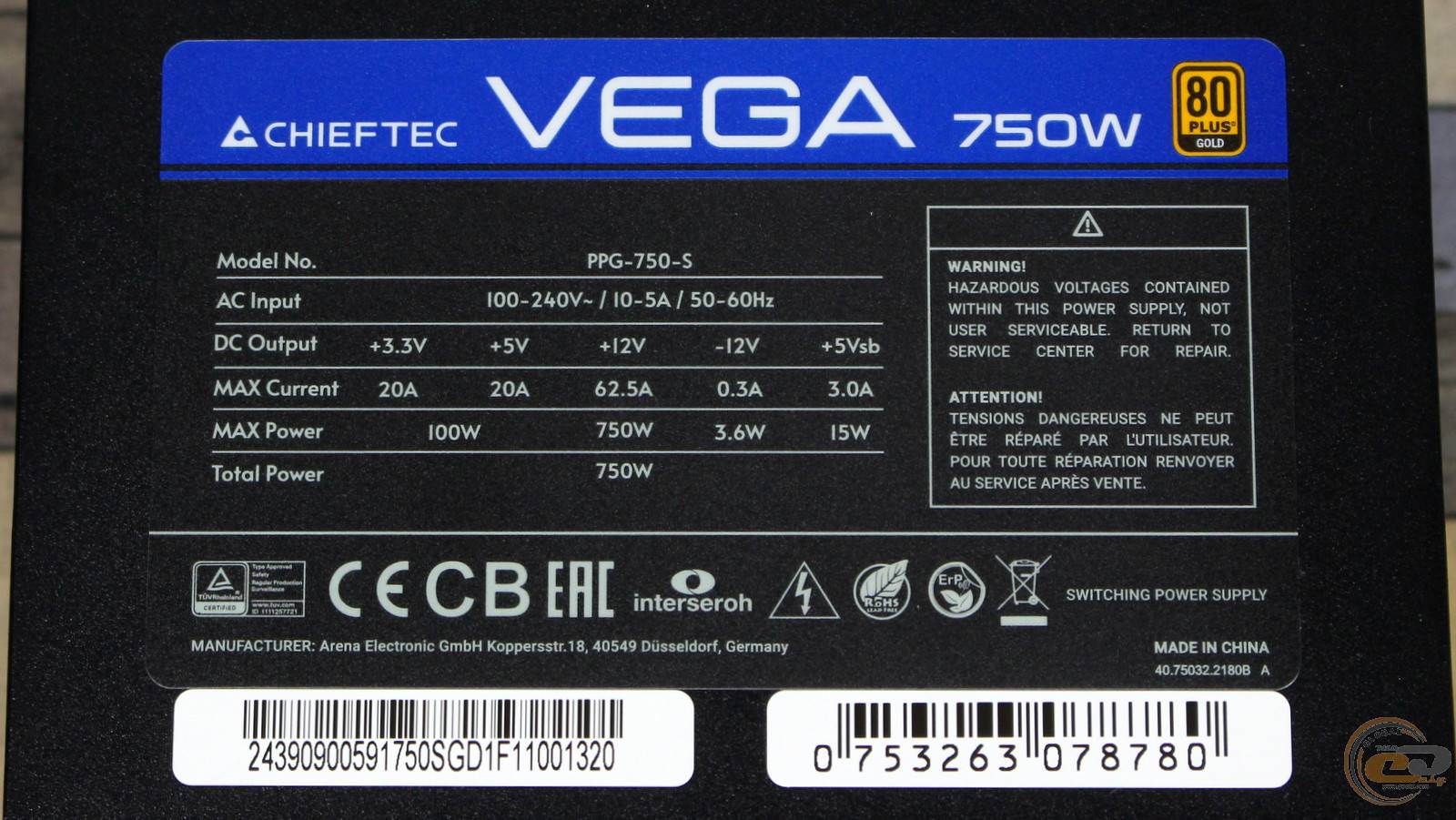

Самая большая наклейка традиционно сообщает электротехнические детали.

Номинальная мощность 750 Вт полностью доступна на основной линии +12В. А менее мощные каналы +3,3В и +5В обеспечивают в общей сложности 100 Вт, что является обычным показателем. Впрочем, каждый из них может выдерживать нагрузку до 20 А, в то время как в более доступных устройствах чаще встречается значение 18 А.

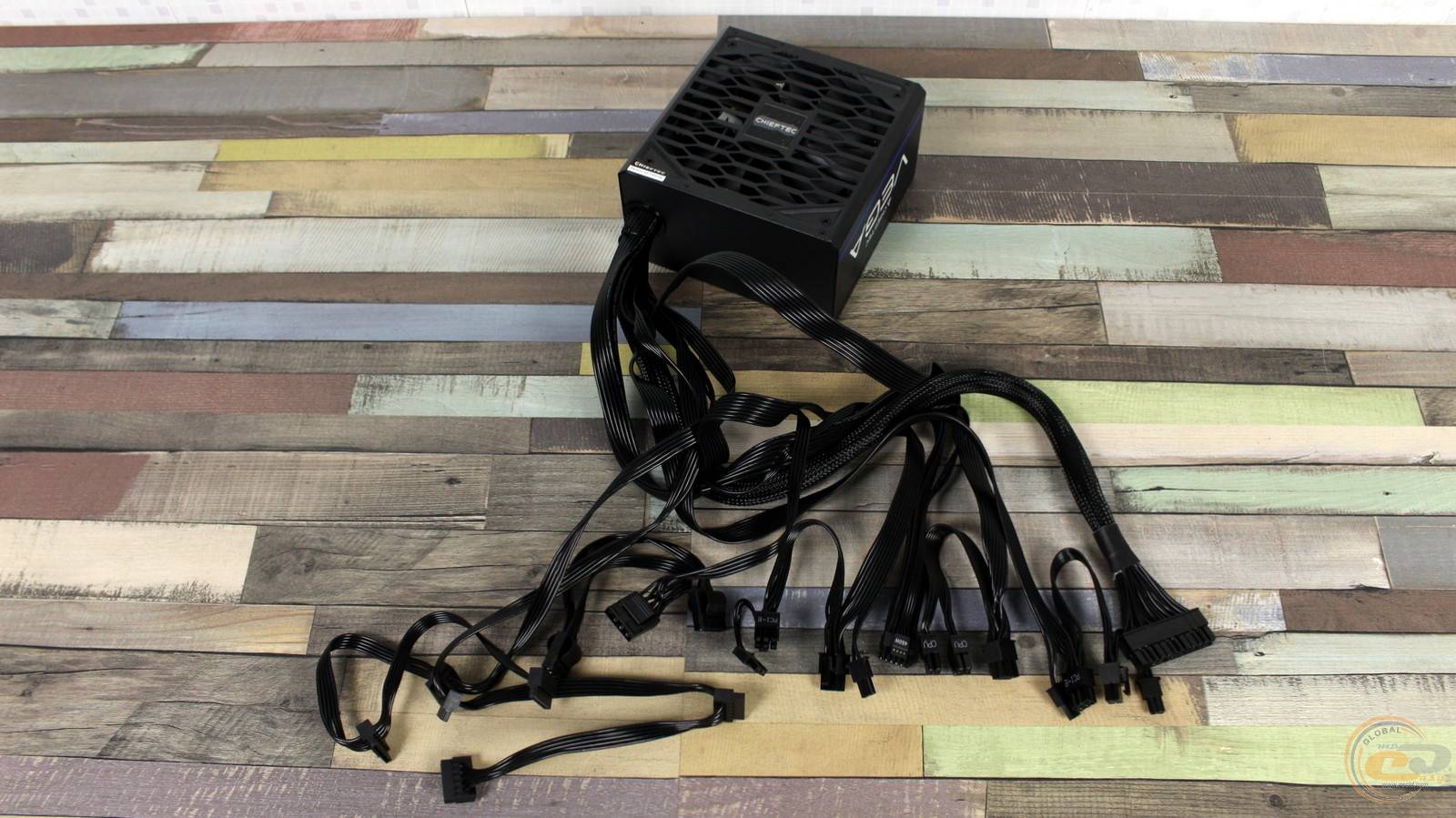

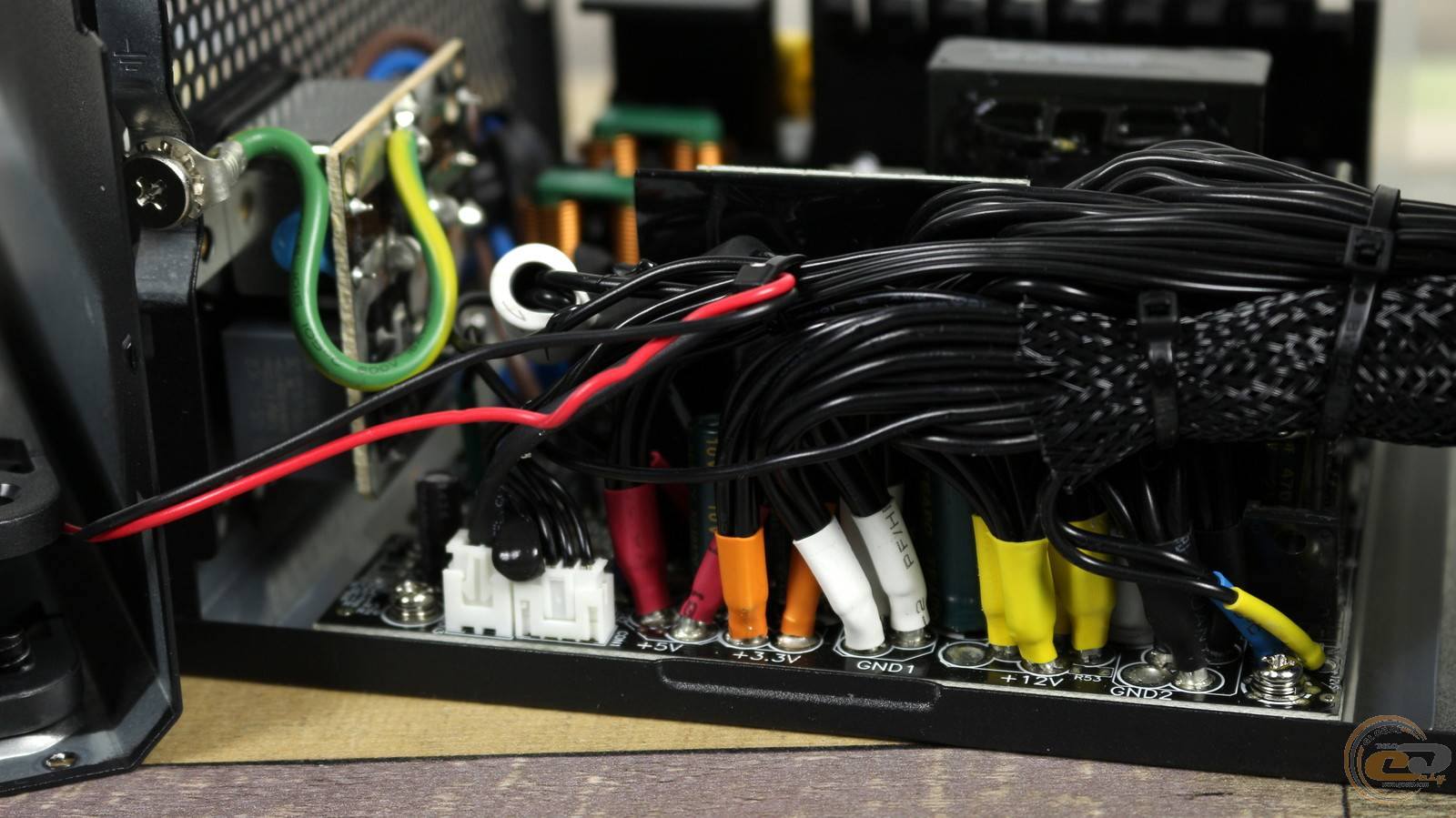

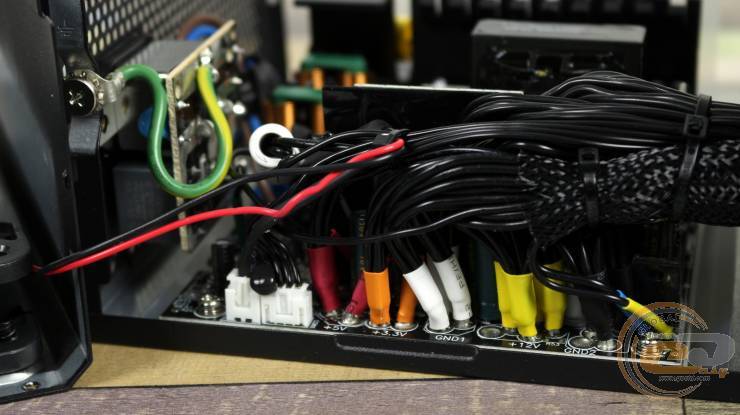

А вот что существенно отличает CHIEFTEC VEGA 750W от модели CHIEFTEC PROTON BDF-750C аналогичной мощности, это выходные кабели – здесь они уже не модульные, а выходят непосредственно из корпуса. Есть также защита в виде пластикового ободка. По нашему мнению, такая экономия имеет право на существование, тем более что в современных системниках блок питания часто скрыт от человеческих глаз.

Шлейфы удобны в укладке – на их фоне выделяется только 20+4-контактный ATX, набранный из круглых кабелей. В то время как почти все провода имеют привычный калибр 18 AWG, у кабеля с коннектором PCIe 5.1 они крупнее – 16 AWG.

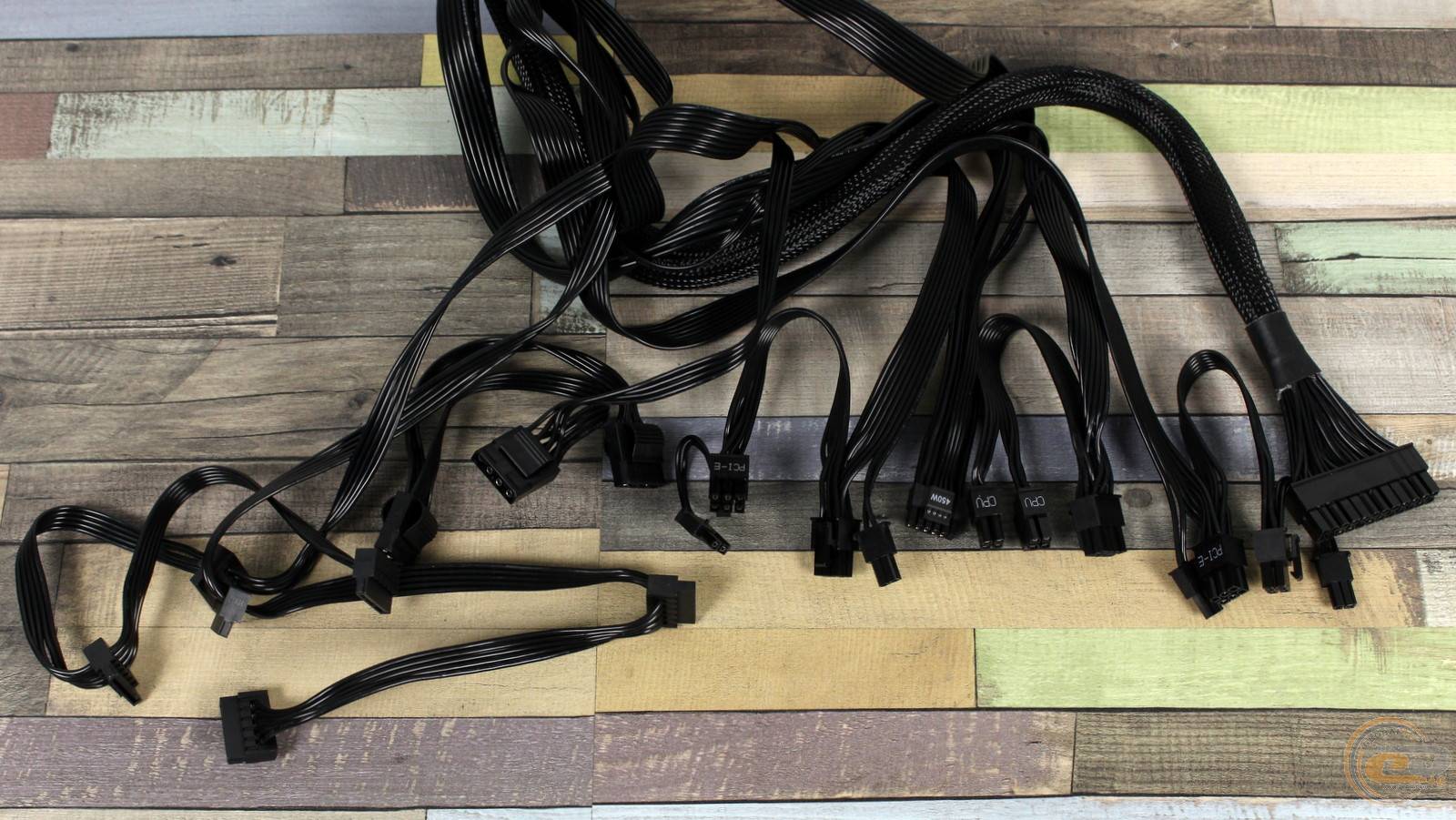

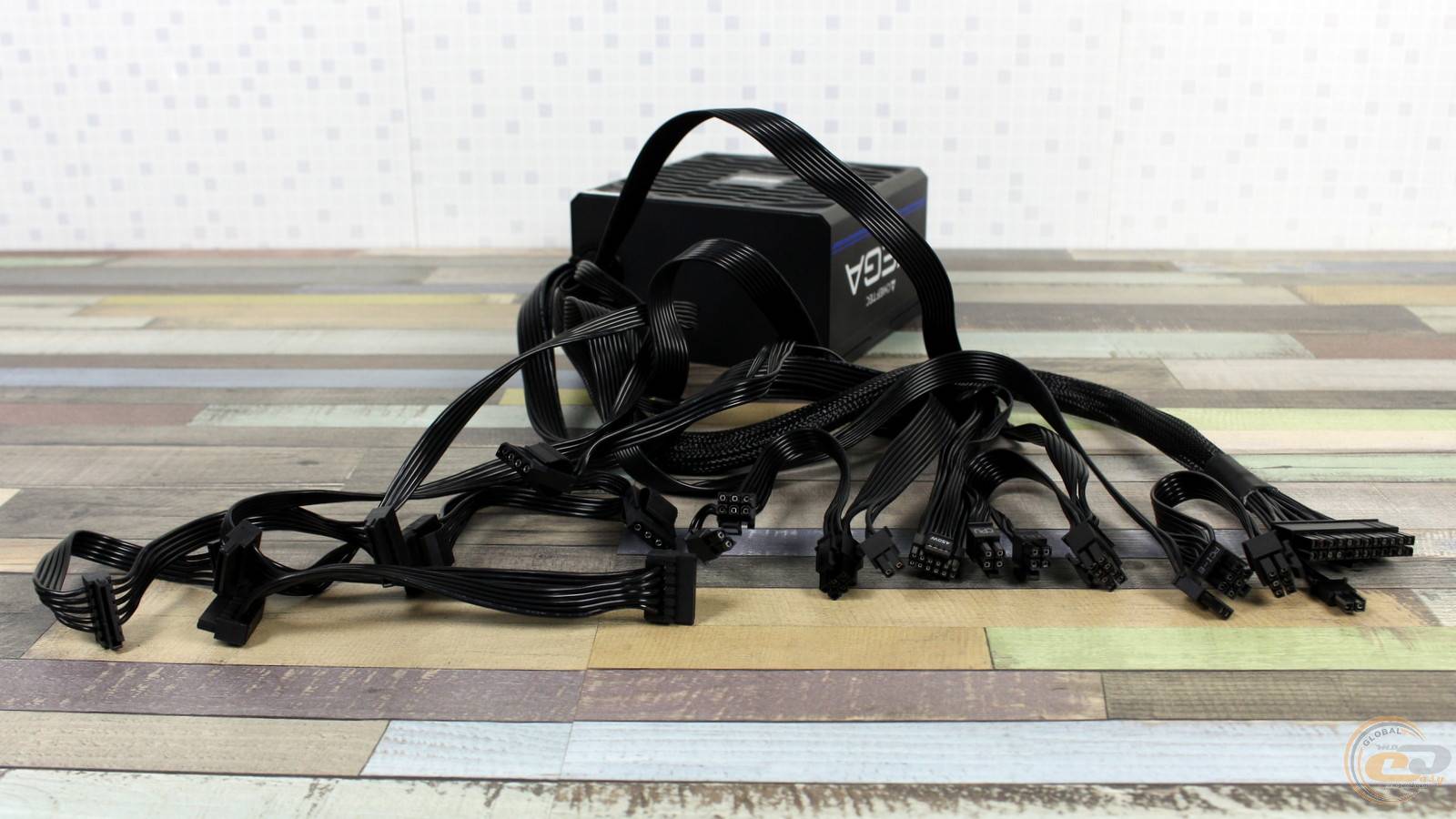

Сам набор кабелей здесь достаточно богатый, а полная его конфигурация выглядит следующим образом:

Основные коннекторы питания – это 20+4-контактный ATX и два 8-контактных ATX12V на общем кабеле, один из которых разборной. Для питания видеокарт предусмотрены четыре 6+2-контактных PCIe на двух проводах. Кроме того, присутствует и современный 450-ваттный PCIe 5.1 (он же 12V-2x6) в максимально свежем исполнении. В свою очередь, подсоединить жесткие диски и другую периферию помогут шесть SATA и три PATA на трех отдельных кабелях.

Так что пока следы экономии мы заметили только в в расположении коннекторов парами на одном кабеле и отсутствие модульного подключения кабелей. А как обстоят дела с внутренним наполнением?

Внутреннее строение

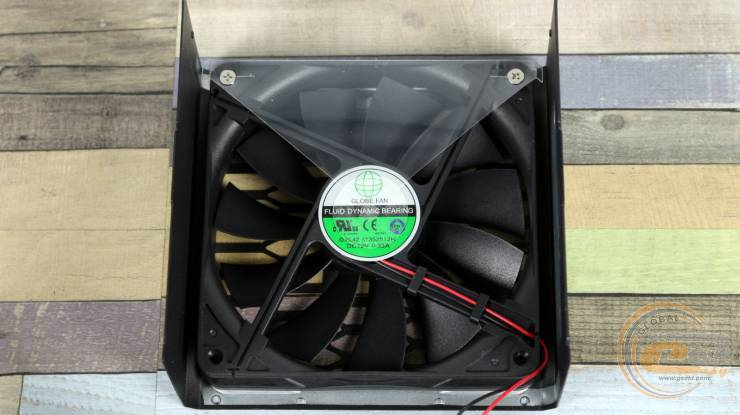

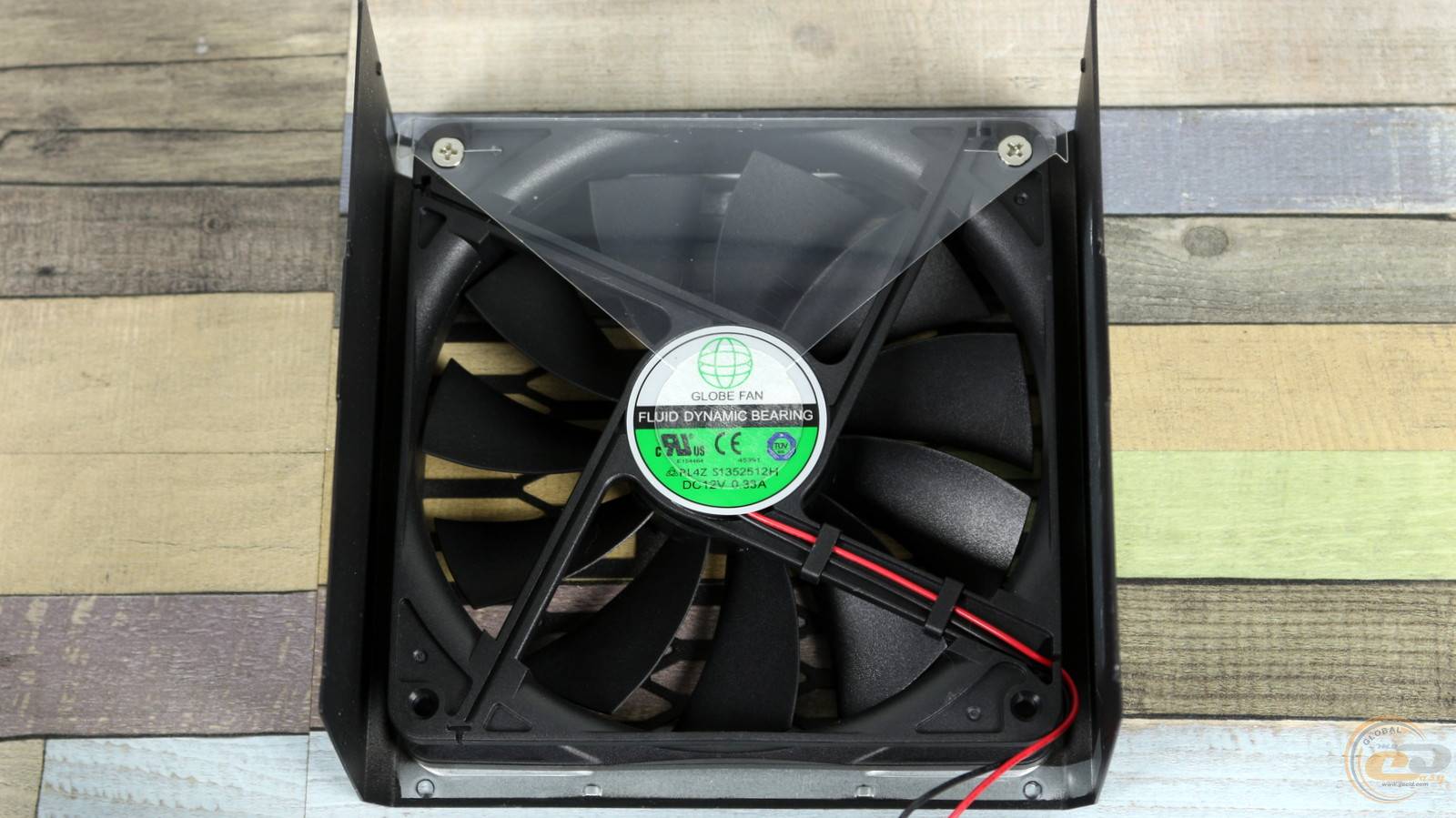

135-мм вентилятор GLOBE FAN RL4Z S1352512H мы уже встречали ранее в устройствах линейки CHIEFTEC APS. Его параметры с тех пор не изменились – по-прежнему энергопотребление не превышает 4 Вт (12 В при 0,33 А). А в основе вертушки лежит надежный гидродинамический подшипник (FDB).

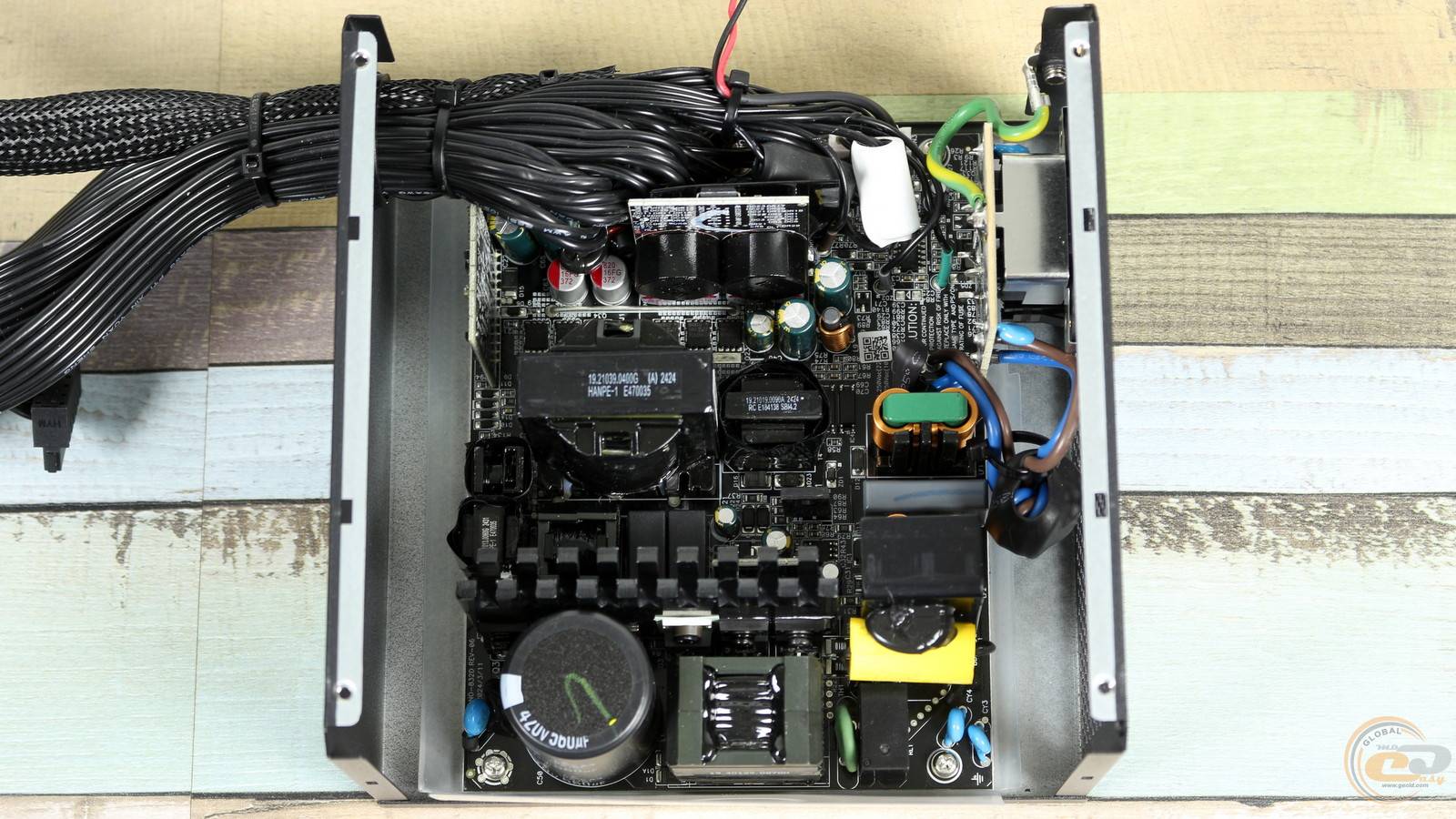

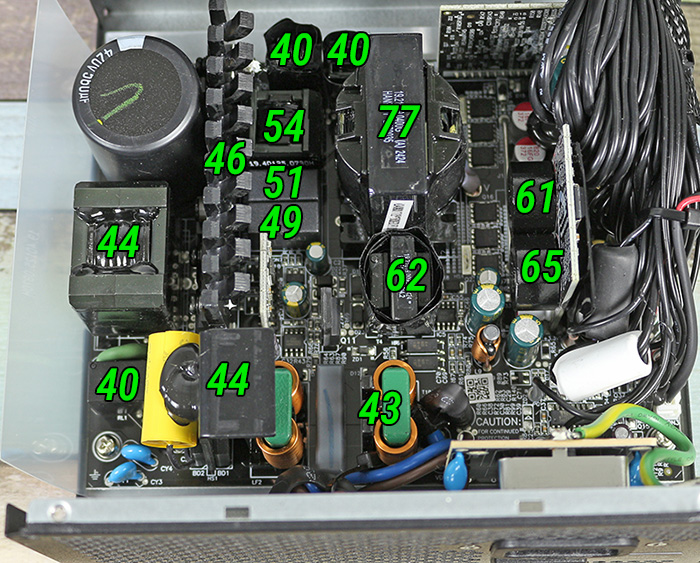

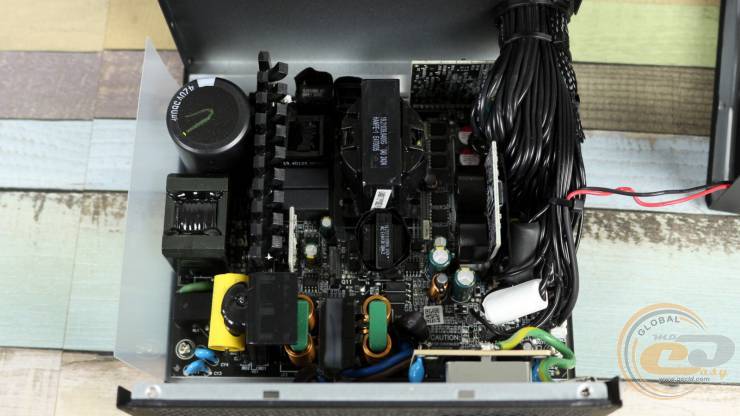

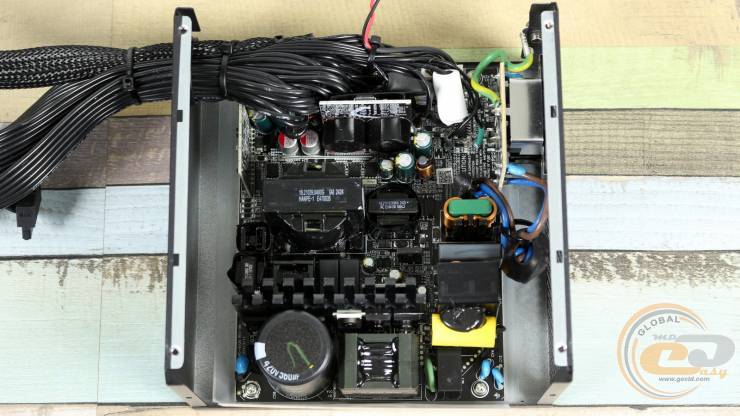

Внутри блока питания CHIEFTEC VEGA 750W предусмотрено два радиатора: один – для диодных сборок, а другой – для силовых элементов APFC и ключей первичной цепи. А вот во вторичном цепи решились обойтись без дополнительного охлаждения, по крайней мере, с лицевой стороны печатной платы.

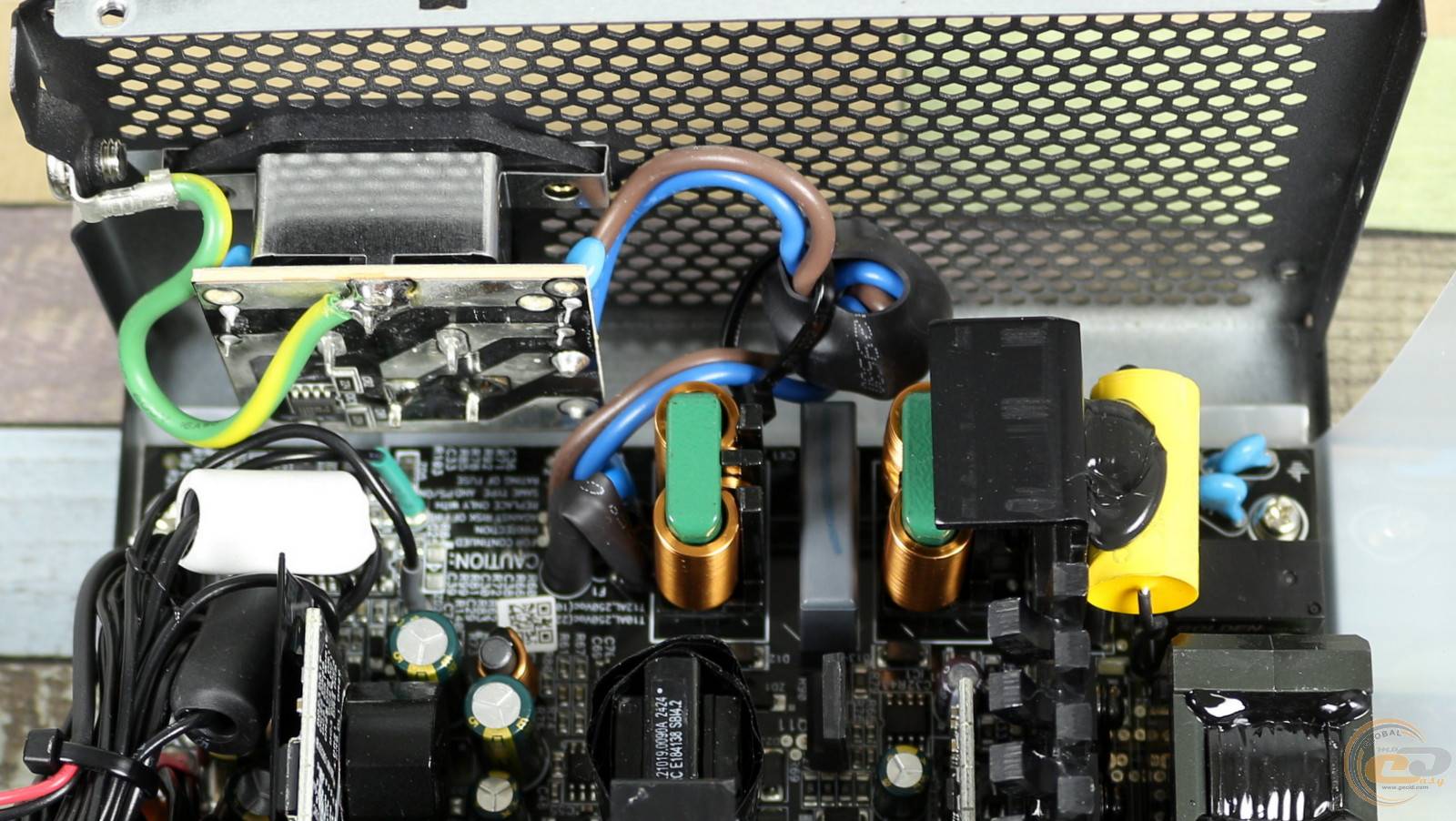

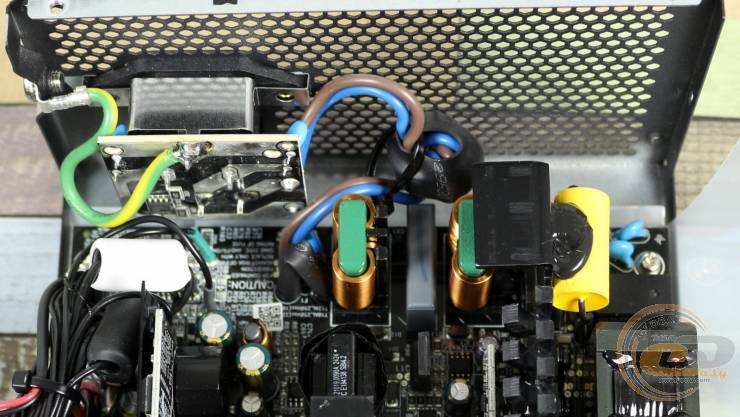

Входной электромагнитный фильтр содержит все необходимые элементы: пару катушек, X- и Y-конденсаторы, плавкий предохранитель, варистор для грозозащиты и диодную сборку на радиаторе.

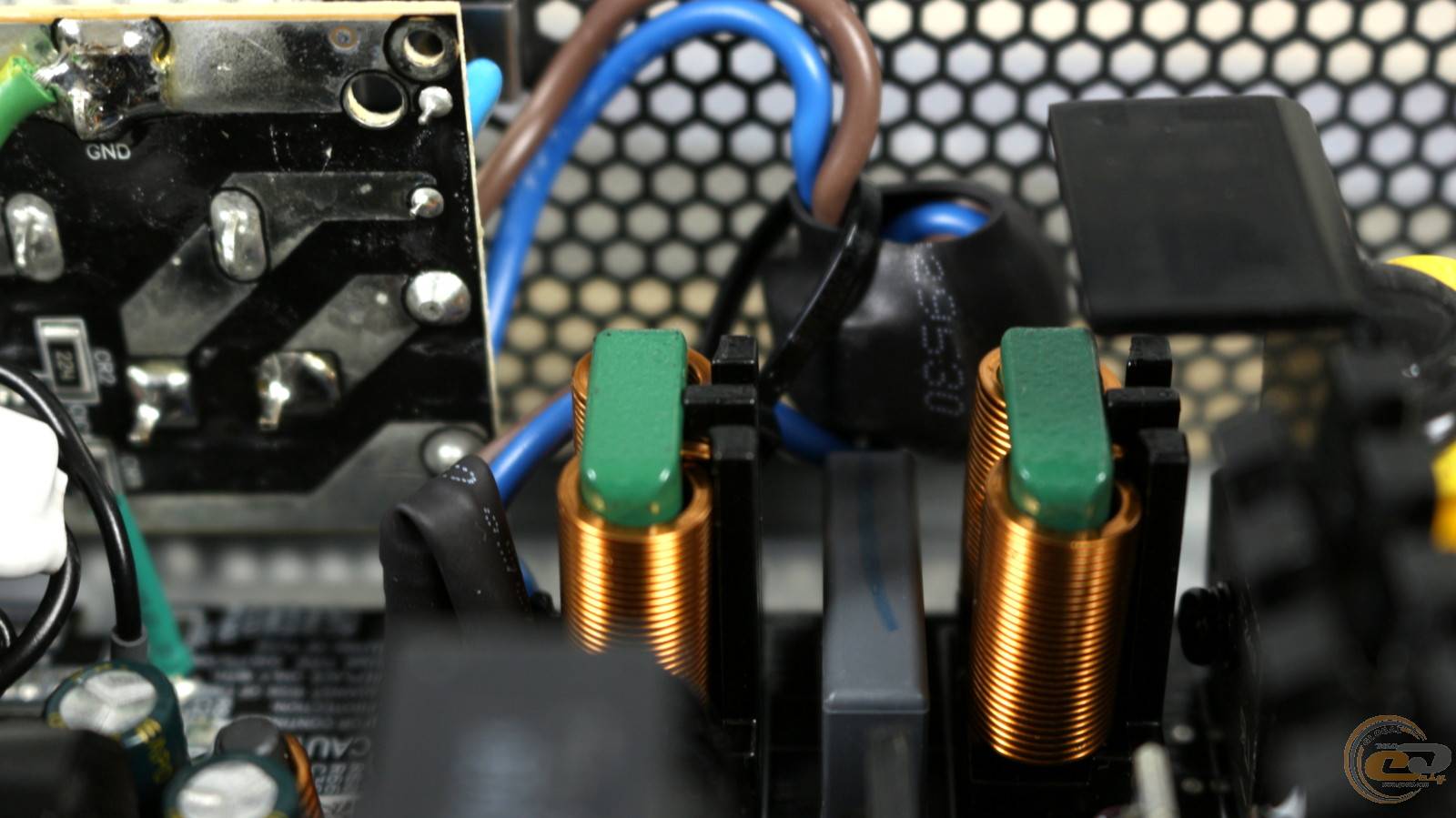

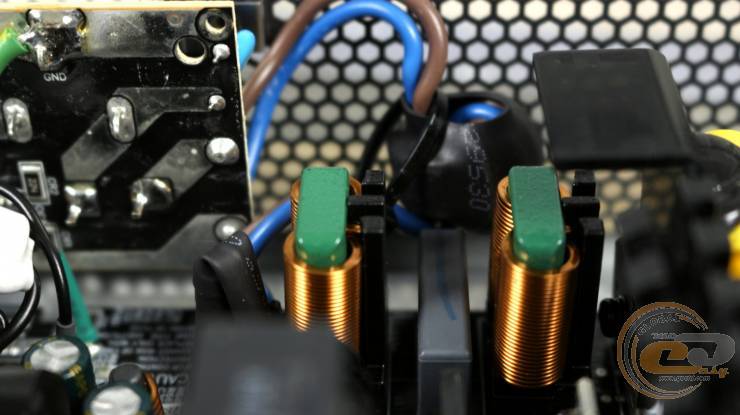

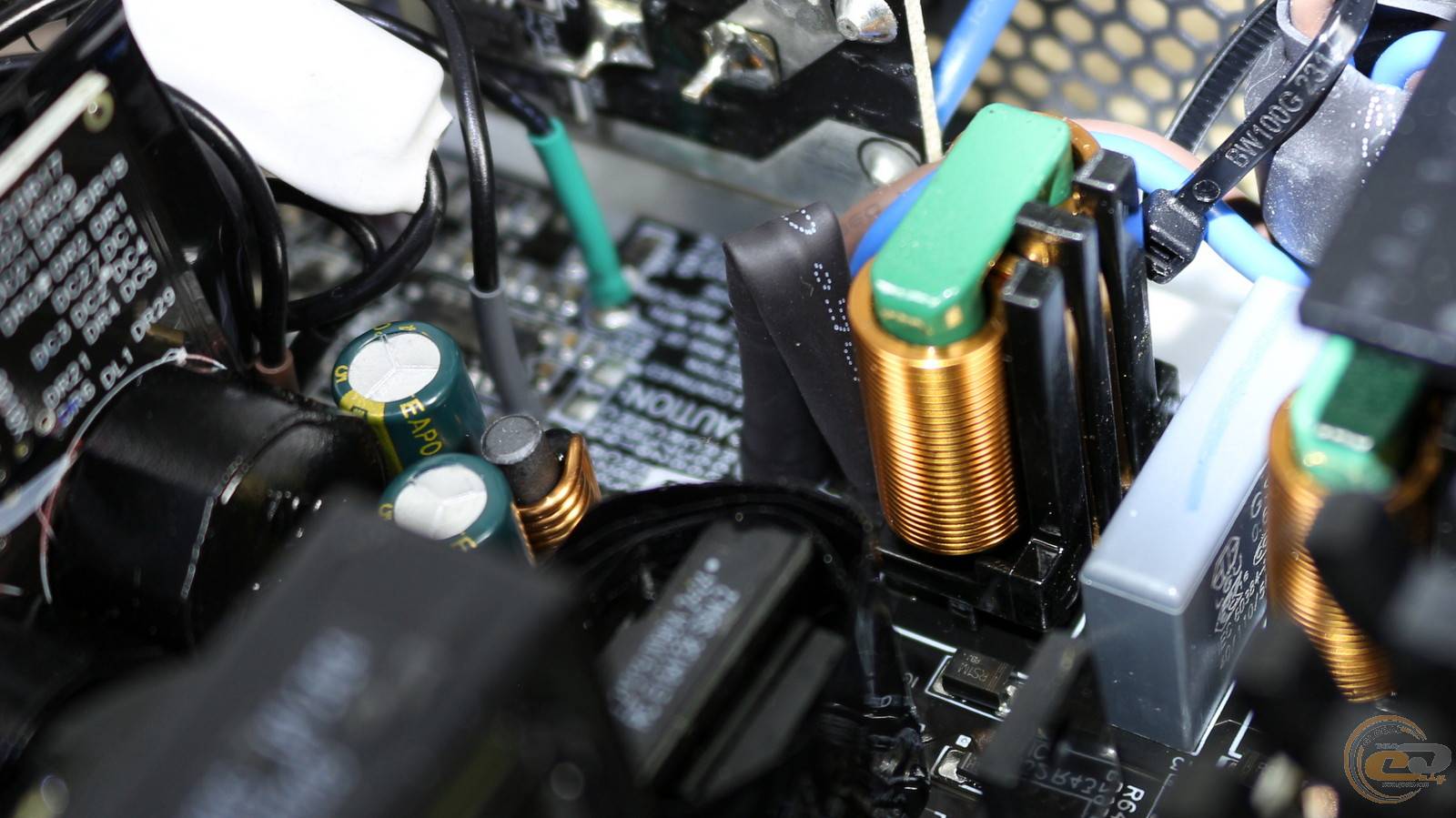

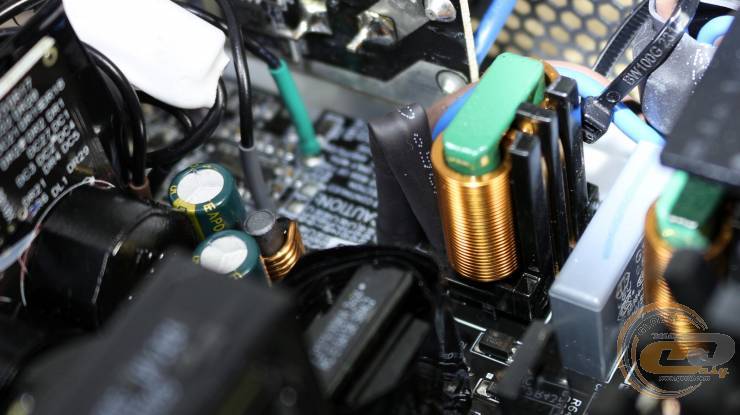

Стоит отметить интересную форму дросселей – такие элементы мы видим впервые.

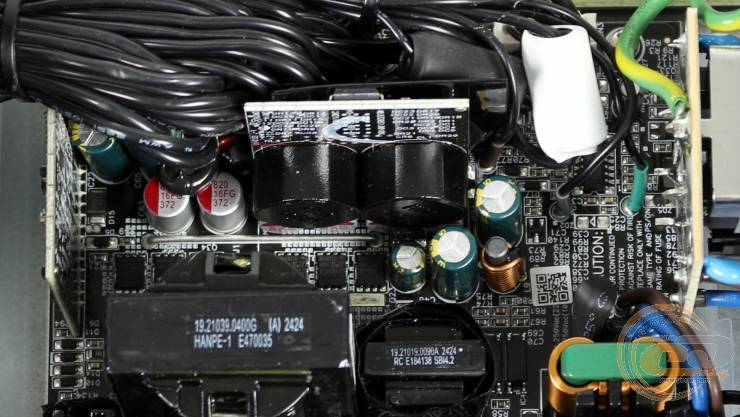

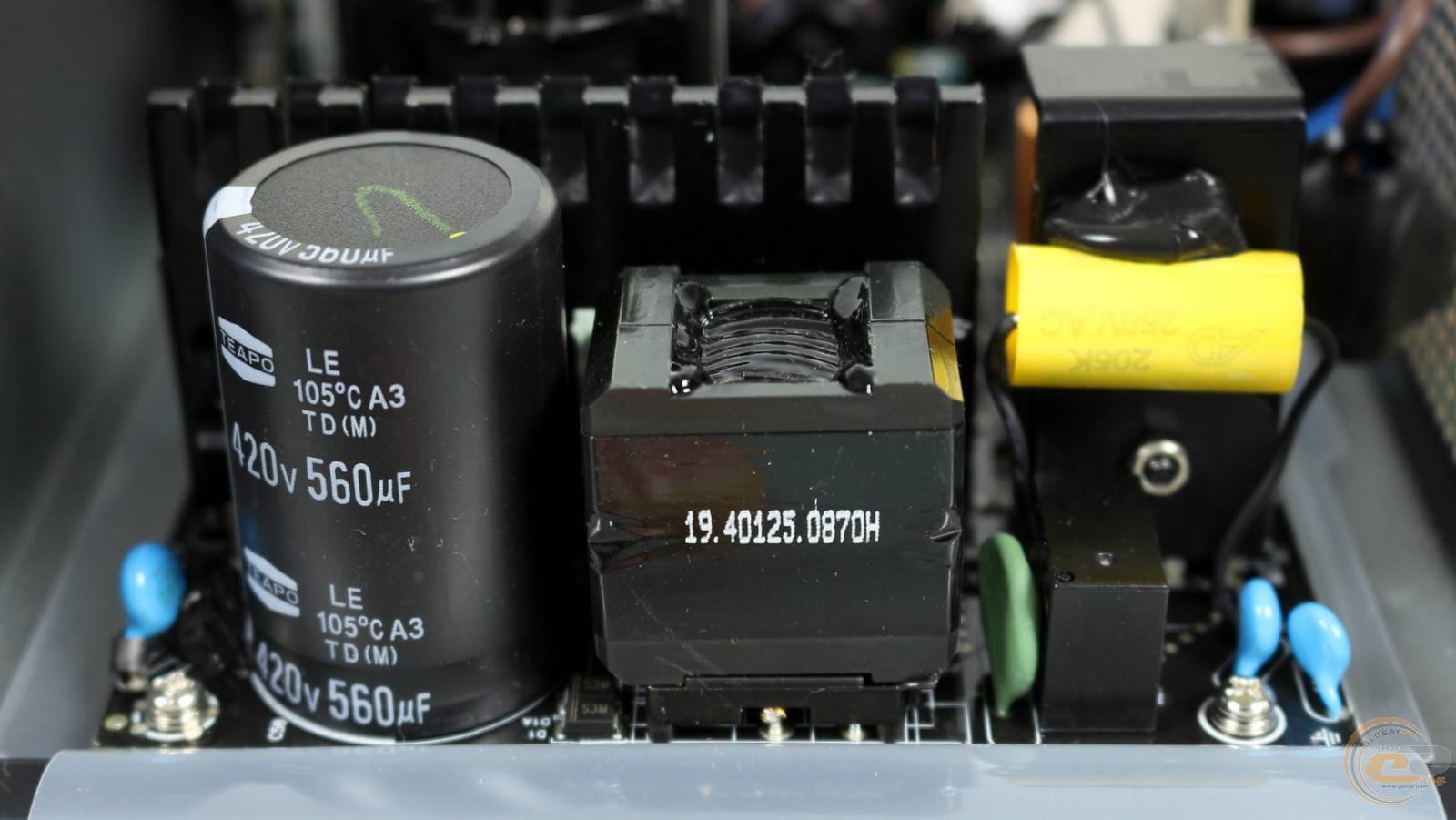

Есть также реле и термистор для уменьшения пусковых токов, дроссель узла APFC достаточно больших размеров и входной конденсатор TEAPO родом из Тайваня. Последний относится к высокотемпературной серии и имеет емкость 560 мкФ, что является неплохим показателем для 750-ваттника.

Сзади на радиаторе закреплены три силовых элемента узла APFC и еще два транзистора, являющихся ключами резонансной полумостовой схемы (Half Bridge). На ее использование указывают и два конденсатора, распаянных на основной плате ближе к трансформатору.

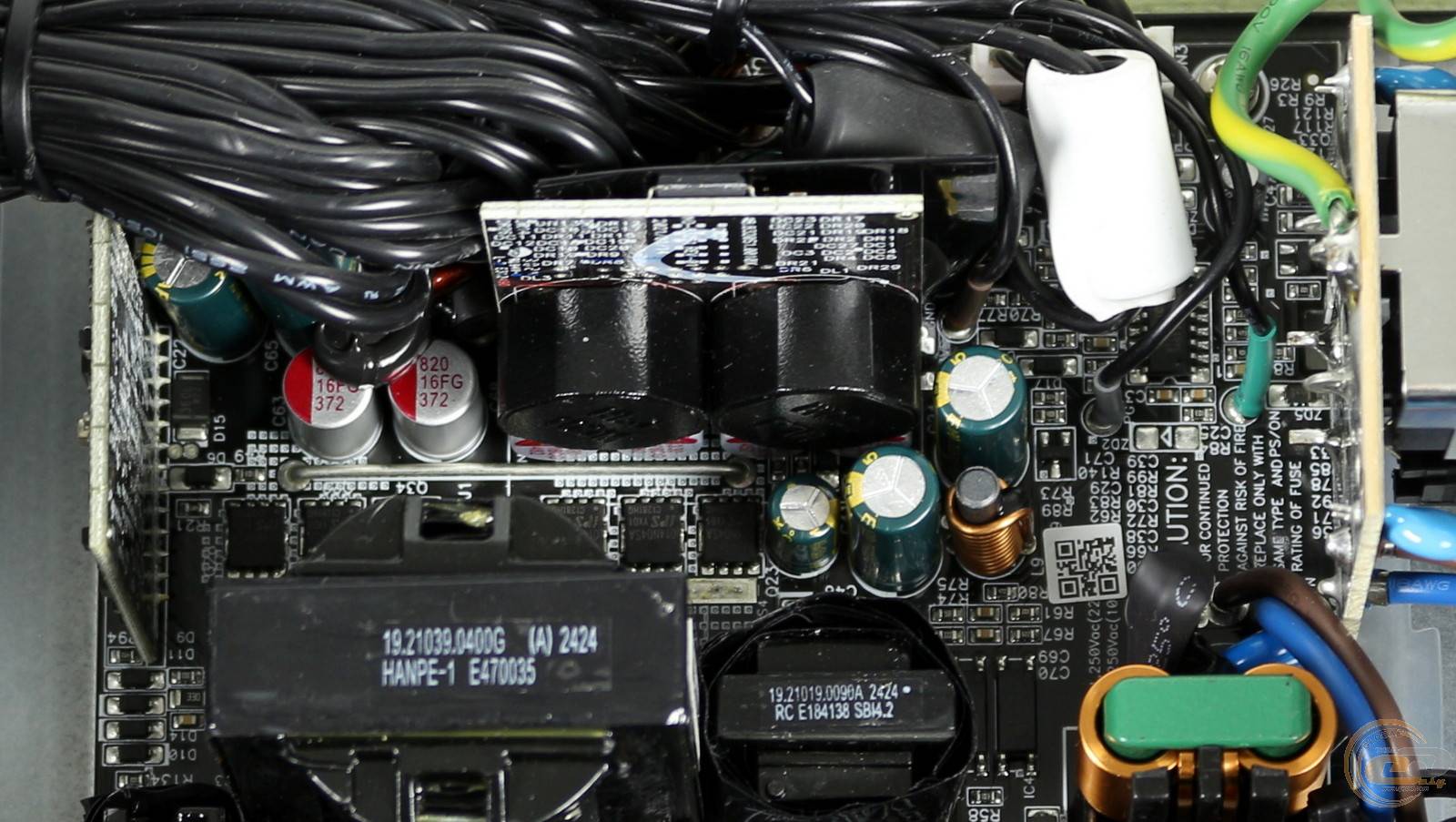

Немного дальше расположены шесть транзисторов синхронного выпрямителя и дочерняя плата с элементами DC-DC-преобразователей, в частности ШИМ-контроллером на обороте. Рядом видны еще два полимерных конденсатора и ряд электролитов.

Последние, также как и входной элемент, представлены тайваньской TEAPO, что является хорошим выбором в данном ценовом диапазоне. Напомним, внутри более дорогого "бронзового" CHIEFTEC PROTON BDF-750C также используются электролиты этого производителя.

Что касается набора защит CHIEFTEC VEGA 750W, то он включает в себя полный список:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP);
• от всплесков пусковых токов (SIP).

Кросс-нагрузочные характеристики

А теперь переходим к тестам. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

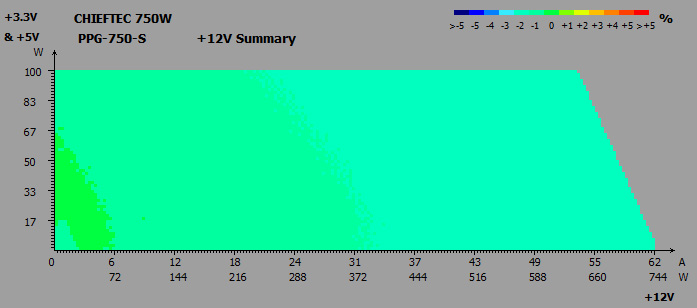

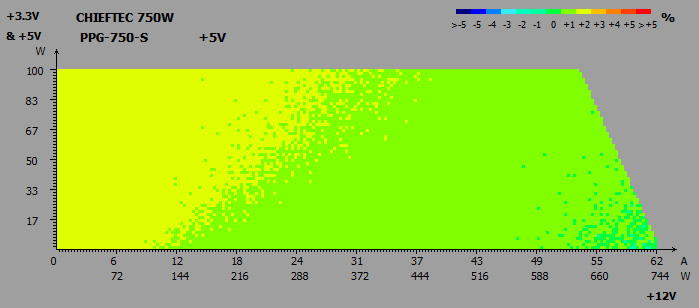

Во время кросс-нагрузочных тестов на основных линиях питания CHIEFTEC VEGA 750W были зафиксированы следующие отклонения:

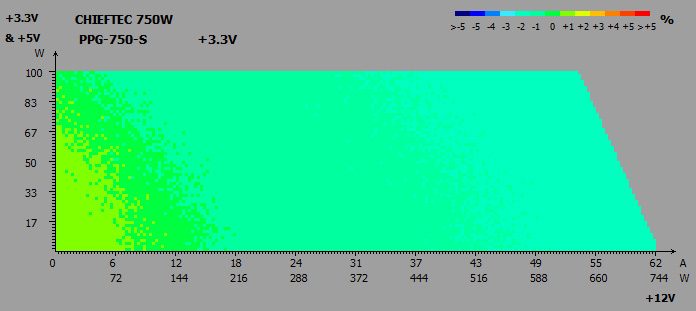

• линия +3,3В: от –2% до +1%;
• линия +5В: от 0% до +2%;
• линия +12В: от –2% до 0%.

По всей видимости, напряжения на всех трех линиях оставались в пределах нормы, а их отклонения были очень незначительными.

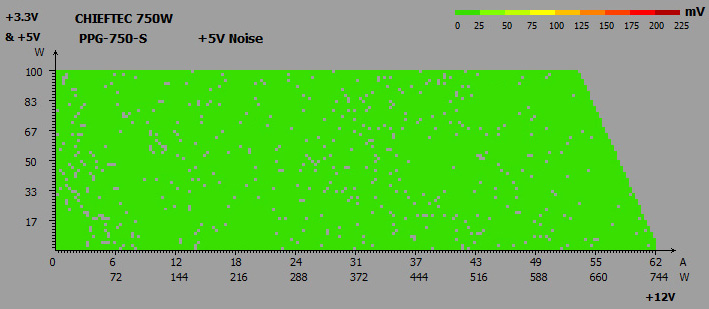

Шумы и пульсации на всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

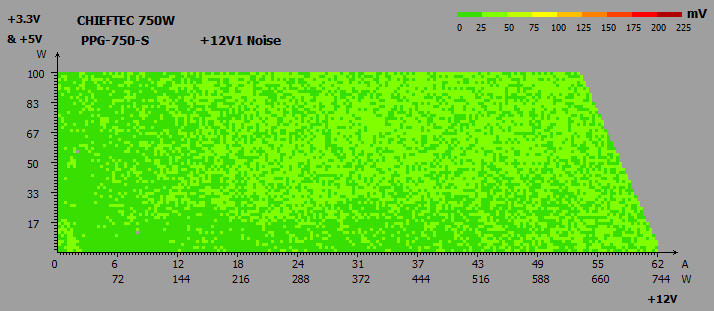

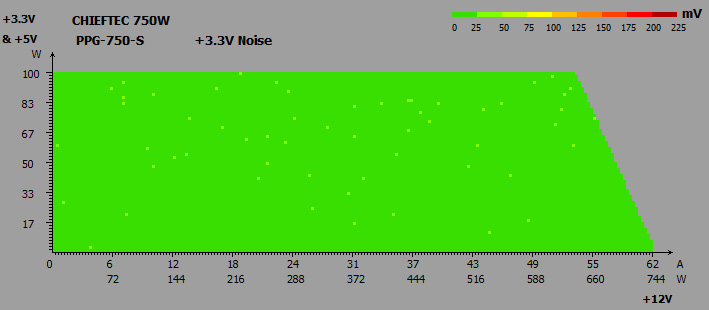

С пульсациями также полный порядок – на всех трех каналах они были в пределах скромных 50 мВ.

Дежурная линия питания + 5VSB

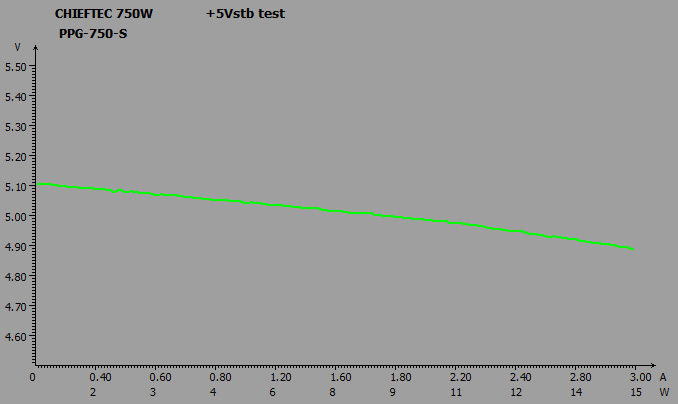

Хорошее состояние и у дежурной линии питания. В зависимости от нагрузки напряжение на ней изменяется в допустимых пределах: от 5,11 до 4,89 В, или от +2,2% до -2,2%.

PF

Таблица, показывающая изменение PF в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

 Модуль APFC работает правильно. При потребляемой мощности в 200 Вт коэффициент мощности PF уже превышает 0,92, а максимальное значение равно 0,99 при 600 Вт и выше.

КПД

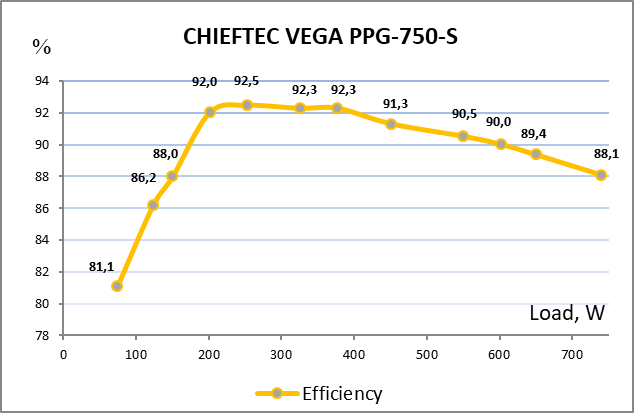

Что касается КПД, то он достигает максимума 92,5%. С соответствием стандарту 80 PLUS Gold все хорошо – при нагрузке 20%, 50% и 100% от номинальной мощности КПД блока питания превышал необходимые 88%, 92% и 88% соответственно.

Система охлаждения и температурный режим

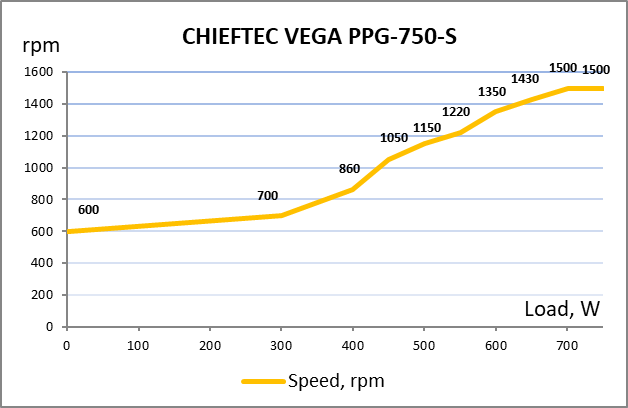

А теперь несколько слов об акустическом комфорте. При нагрузке до 400 Вт вертушка CHIEFTEC VEGA 750W вращается очень тихо – на скорости 600-860 об/мин. Далее, при 500 Вт, вентилятор раскручивается до все еще тихих 1150 об/мин. А вот при большей нагрузке шум продолжает расти, хотя все еще остается на комфортном уровне, ниже среднего.

Для сравнения, пропеллер CHIEFTEC PROTON BDF-750C работает куда громче. Так, при нагрузке 400 Вт он уже разгоняется до 1500 об/мин, тогда как у тестируемого решения так быстро вентилятор работает только при 700 Вт и больше.

Что еще важно, производителю удалось добиться хорошего соотношения уровня шума к нагреву. Так, после 15-минутной 700-ваттной нагрузки главный трансформатор прогрелся всего-навсего до 77°C, а температуры других узлов не превышали скромных 65°C. Температура в помещении во время теста составляла 24°C.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 16-поточный процессор Intel Core i7-11700K без разгона. В качестве видеоускорителя мы использовали еще недавно топовую ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition с TDP более 450 Вт. А это, на минутку, уровень NVIDIA GeForce RTX 4090.

Компонент	Модель
Процессор	Intel Core i7-11700K (Socket LGA1200, 8 ядер / 16 потоков, 3,6 – 5,0 ГГц, 125 Вт TDP), 1,25 В
Кулер	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	ASRock Z590 STEEL LEGEND (Intel LGA 1200, Z590, ATX)
Оперативная память	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Видеокарты	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition
SSD	Kingston KC600 512 GB (SKC600/512G)
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в двух режимах: «Простой» и «Максимальная нагрузка», которые создавались с помощью теста AIDA FPU и теста для загрузки видеокарты FurMark Donut (GK) в утилите MSI Kombuster. Энергопотребление системы измерялось с помощью ваттметра Seasonic PowerAngel, а напряжения на трех основных линиях – мультиметром MASTECH MY64.

В результате измерения питающего напряжения на выходных линиях были получены следующие значения:

Даже при питании такой требовательной конфигурации с мощным процессором и видеокартой, выходные напряжения CHIEFTEC VEGA 750W не проседали ниже номинала, а их отклонение было незначительным, как и во время КНХ-тестов. Разница между значениями в простое и при нагрузке не превышает 1%.

Энергопотребление в простое и выключенном состоянии компьютера

Вдобавок ко всему вышеперечисленному, блок питания CHIEFTEC VEGA 750W порадует своего владельца низким энергопотреблением в выключенном состоянии (3 Вт) компьютера и в спящем режиме (5 Вт).

Итоги

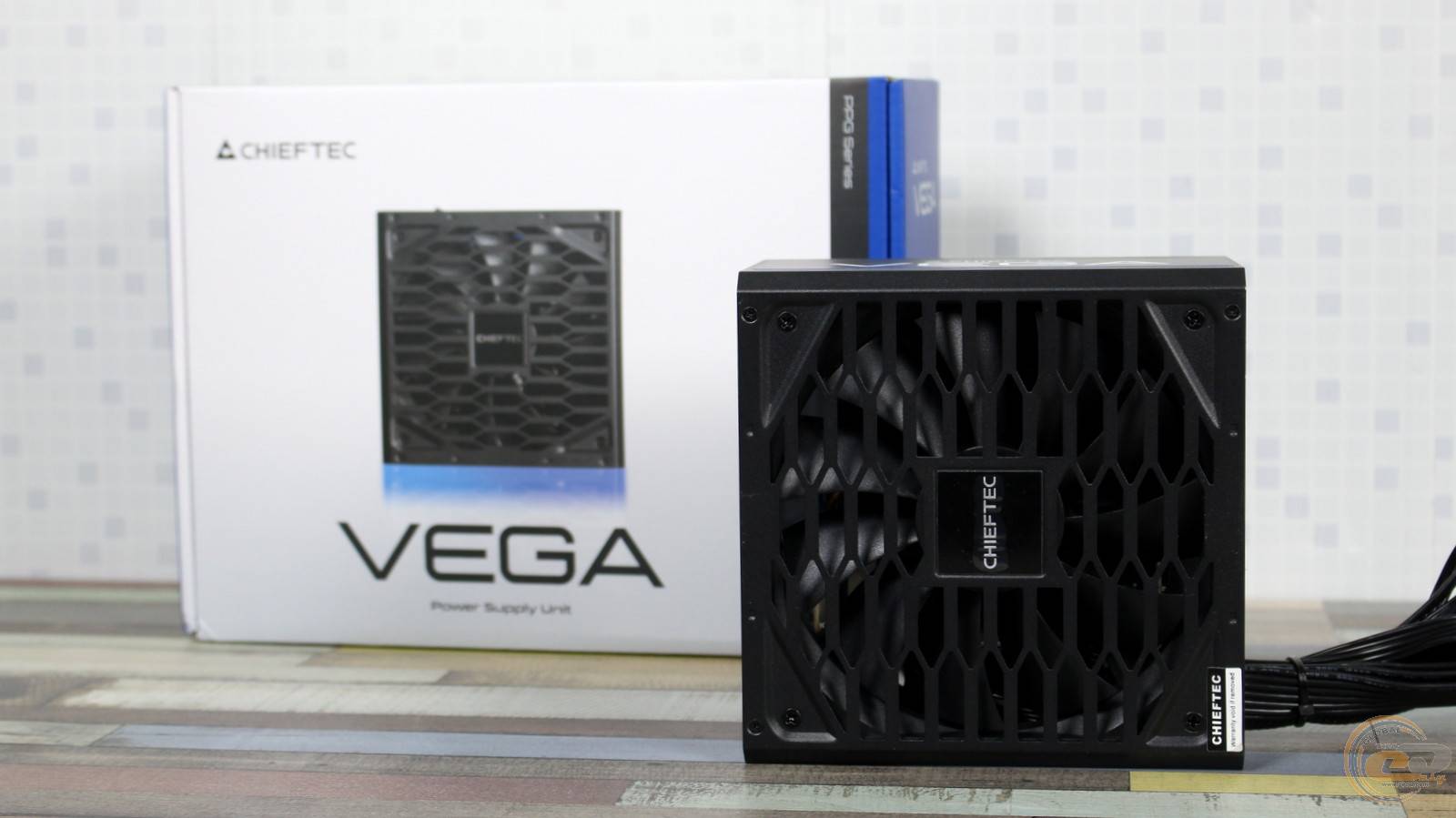

Блок питания CHIEFTEC VEGA 750W (PPG-750-S) доступнее бестселлера CHIEFTEC PROTON BDF-750C аналогичной мощности, что уже само по себе может заинтересовать потенциального покупателя. Тем более что он предлагает весомое преимущество – КПД уровня 80 PLUS Gold, что выглядит очень соблазнительно в данном ценовом диапазоне. На практике это позволило заметно снизить нагрев внутренних компонентов и, как следствие, снизить шум вентилятора, который на всем диапазоне работает заметно тише.

В остальном у них много похожего: тайваньские конденсаторы во всех узлах, DC-DC-преобразование напряжений и гидродинамический подшипник 135-мм пропеллера. Правда, схемотехника у CHIEFTEC VEGA все же более современная.

Экономия отразилась на кабелях — здесь они выходят непосредственно из корпуса блока питания, тогда как у BDF-750C все провода модульные. В то же время, новый CHIEFTEC VEGA 750W оснащен 450-ваттным коннектором PCIe 5.1 (12V-2×6), тогда как более старые модели его, закономерно, не имеют.

Так что в целом протестированный блок питания во всех аспектах оставил у нас положительные впечатления. Учитывая высокий КПД, отличное состояние выходных напряжений, современное и достаточно качественное наполнение, достойный набор коннекторов, тихую работу и достаточно доступный ценник, у него есть все шансы стать очередным бестселлером в ассортименте производителя.

Достоинства:

• очень хороший уровень КПД (80 PLUS Gold);
• DC-DC-преобразователи во вторичной цепи;
• использование во всех узлах тайваньских электролитических конденсаторов и полимеров;
• хорошее состояние напряжений на основных линиях питания;
• отсутствие просадки напряжений при подключении мощной конфигурации;
• наличие всех видов защит;
• возможность работы в широком диапазоне сетевого напряжения;
• четыре 6+2-контактных разъема PCIe и один PCIe 5.1 (12V-2×6);
• удобные в укладке кабели-шлейфы;
• эффективная система охлаждения;
• комфортный уровень шума во всем диапазоне нагрузок.

Особенности:

• использование по паре коннекторов ATX12V и PCI-E на одном кабеле питания;
• коннектор PCIe 5.1 способен передавать максимум 450 Вт мощности.

Автор: Олесь Пахолок

Выражаем благодарность компании CHIEFTEC за предоставленный для тестирования блок питания.
