Обзор блока питания CHIEFTRONIC PowerPlay 750W: хорошие гены

Если вы еще не читали или не смотрели видео о нашем знакомстве с блоком питания CHIEFTRONIC PowerPlay 550W, то не поленитесь сделать это при первой же возможности. Он не оставил нас равнодушными благодаря высокому качеству исполнения, тихой работе и отличным выходным показателям. Но зачем тогда тестировать еще и 750-ваттник? Неужели и так не понятно, что нас ждет?

CHIEFTRONIC PowerPlay 750W

Конечно, о многих аспектах CHIEFTRONIC PowerPlay 750W (GPU-750FC) мы уже догадываемся, ведь ключевые особенности точно никуда не делись. На месте модульные кабели, К­ПД уровня 80PLUS Gold и многое другое. Но некоторые детали все же требуют подробного осмотра. Например, при обзоре 650-ваттного CHIEFTEC FORCE 650W (CPS-650S) обнаружен повышенный нагрев главного трансформатора, хотя у 400-ваттника из той же серии таких проблем не было. Зато качество выходного питания, наоборот, заметно выросло. Поэтому вооружаемся камерой, отверткой, тестовыми стендами и вперед к осмотру самого мощного представителя линейки CHIEFTRONIC PowerPlay.

Спецификация

Модель

CHIEFTRONIC PowerPlay Gold 750W
(GPU-750FC)

Тип

ATX12V 2.3

Максимальная мощность, Вт

750

Мощность по каналу +12В, Вт

750

Мощность линий +3,3В и +5В, Вт

120

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

22

Максимальный выходной ток канала +5В, А

22

Максимальный выходной ток канала +12В, А

62,5

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

3,0

Входное напряжение, В

100 − 240

Входной ток, А

10

КПД, %

≥87

Сертифицирован 80PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

>90

PCIe-разъемов

4 (6+2-контактные)

Модульный

Да

Размеры вентилятора, мм

140 х 140 х 25

Тип подшипника вентилятора

Шарикоподшипник (Ball Bearing)

Защиты

OPP, OVP, UVP, OCP, OTP, SCP, SIP

Размеры (Д х Ш х В), мм

160 х 150 х 88

Вес, кг

2,24

Сайт производителя

CHIEFTRONIC

Страница продукта

Упаковка и комплект поставки

Яркая упаковка не только привлекает взгляд, но и сообщает немало полезной информации. Здесь можно узнать о наличии в линейке данной 750-Вт модели, протестированной ранее 550-ваттной и промежуточного решения мощностью 650 Вт. В таблице на одной из сторон предоставлены электротехнические характеристики всех трех перечисленных устройств. Вдобавок отметим упоминание о сертификате 80PLUS Gold и применении японских конденсаторов, что может стать решающим фактором при выборе источника на многие годы.

CHIEFTRONIC PowerPlay 750W

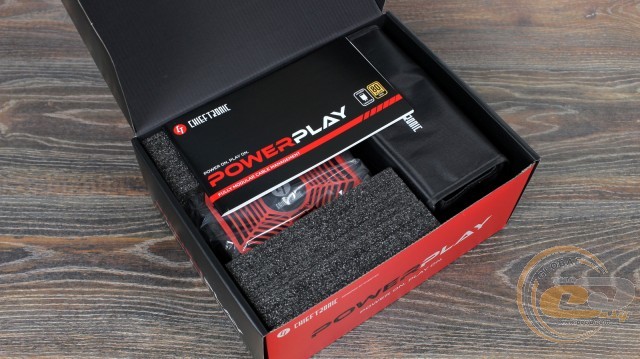

Внутри устройство хорошо защищено, так что за его сохранность можно не беспокоиться.

CHIEFTRONIC PowerPlay 750W

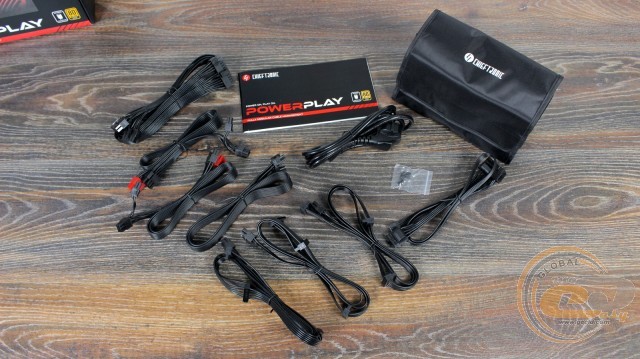

Комплектация вполне привычная для модульного решения:

  • сетевой шнур питания;
  • подключаемые кабели;
  • сумочка для хранения неиспользуемых проводов;
  • крепежные винты;
  • руководство пользователя.

Внешний вид

CHIEFTRONIC PowerPlay 750W

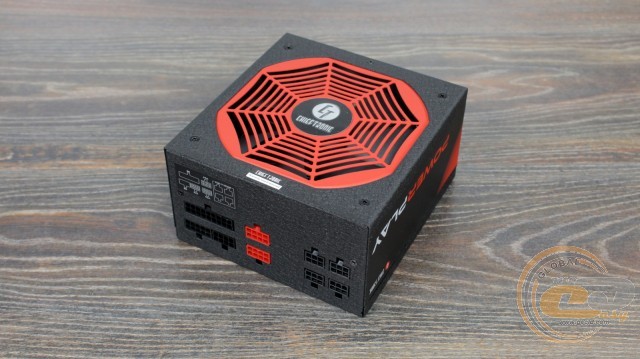

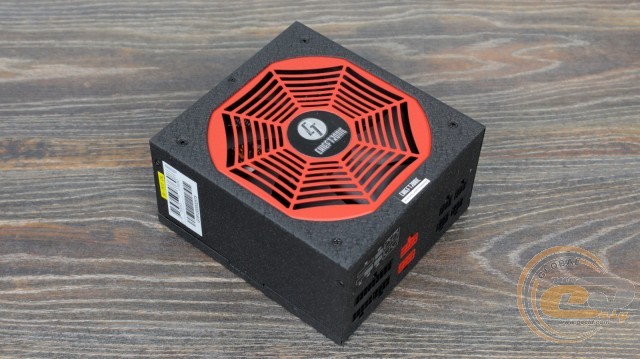

Блок питания CHIEFTRONIC PowerPlay 750W украсит любую современную сборку. Рельефный матовый окрас вместе с паутинистой решеткой радует глаза и гарантирует 100%-ую узнаваемость.

CHIEFTRONIC PowerPlay 750W

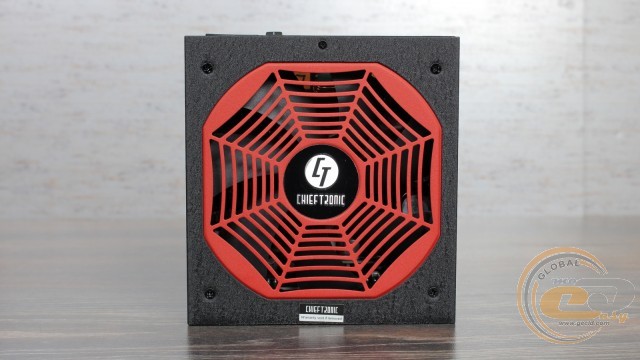

Выглядит свежо, что и требовалось. Логотип суббренда закономерно отличается от родительского, но первые шесть букв выдают родословную. Внутри же прячется 140-мм вентилятор, который мы еще рассмотрим более детально. Не обошлось и без традиционной гарантийной наклейки, которая будет искушать любопытного пользователя в течение 3 лет с момента покупки.

CHIEFTRONIC PowerPlay 750W

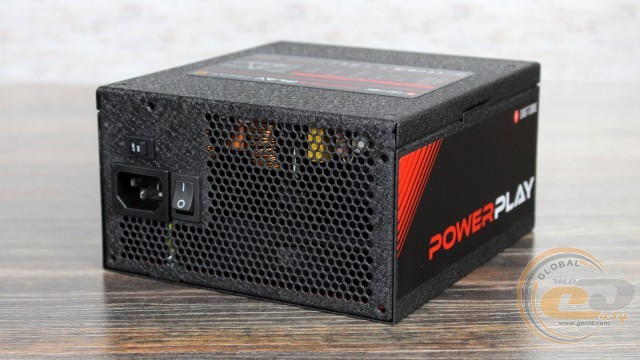

В тыльной части до боли привычный выключатель и разъем питания соседствуют с более интересным элементом – кнопкой включения гибридного режима системы охлаждения. Его активация приведет к приостановке вентилятора при небольших нагрузках на блок питания.

Во имя дизайна одна из боковин украшена фирменной черно-красной наклейкой.

CHIEFTRONIC PowerPlay 750W

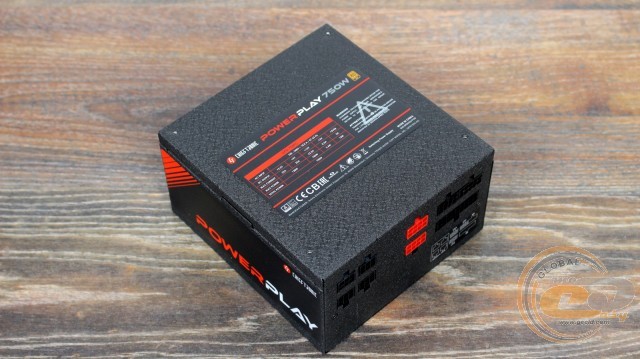

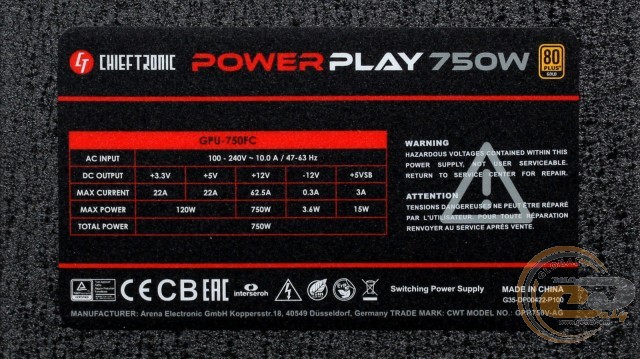

Ну а во имя науки (или чего-то там еще) другая панель несет на себе подробные электротехнические показатели.

CHIEFTRONIC PowerPlay 750W

В их числе – использование единственной линии +12В, мощность которой равна номиналу блока питания. Для более мелких каналов +3,3В и +5В отведено 120 Вт, то есть по 22 А на каждый. Последний показатель немного выше аналогичного у 550-ваттника (там было по 20 А) и полностью соответствует 650-ваттной модели.

CHIEFTRONIC PowerPlay 750W

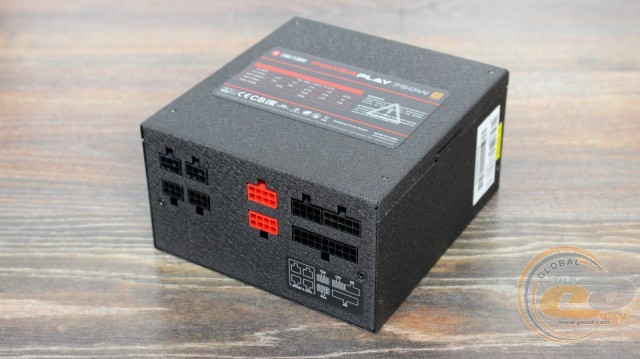

Все кабели у CHIEFTRONIC PowerPlay 750W съемные. Вместе с немалой мощностью и применением 140-мм вертушки, это вылилось в небольшое увеличение длины устройства. В целом имеем весьма привычные 160 х 150 х 88 мм.

Все без исключения провода выполнены в виде удобных в укладке шлейфов. Особенно приятно, что самые нагруженные линии питания процессора и видеокарты (ATX12V и PCIe) обзавелись грубыми кабелями калибра 16 AWG (1,291 мм в диаметре с площадью сечения 1,31 мм2). Остальные же имеют привычный калибр 18 AWG (1,024 мм в диаметре с площадью сечения 0,823 мм2). Длины во всех случаях более чем достаточно.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный ATX

1

60

4+4-контактный ATX12V

1

70

два 6+2-контактных PCIe

2

60-75

три SATA

3

80-95-110

три PATA + FDD

1

70-80-95-110

Основные коннекторы питания представлены 20+4-контактным ATX и 4+4-контактным ATX12V. В наличии также четыре разъема PCIe в 6+2-контактном исполнении. Так что новинка запросто сможет запитать связку с парой производительных видеокарт. А для периферии в общей сложности имеем девять SATA и три PATA + FDD на четырех отдельных проводах.

Отметим, что решение мощностью 650 Вт имеет полностью аналогичный набор коннекторов. А вот в случае с 550-ваттником было вдвое меньше разъемов PCIe и всего шесть SATA.

CHIEFTRONIC PowerPlay 750W

Как подсоединить все кабели и не ошибиться? В этом поможет наклейка-шпаргалка на самом корпусе, а также различное количество и форма контактов каждого разъема.

Внутреннее устройство

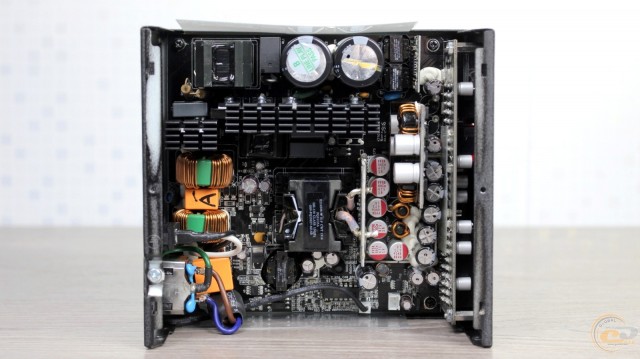

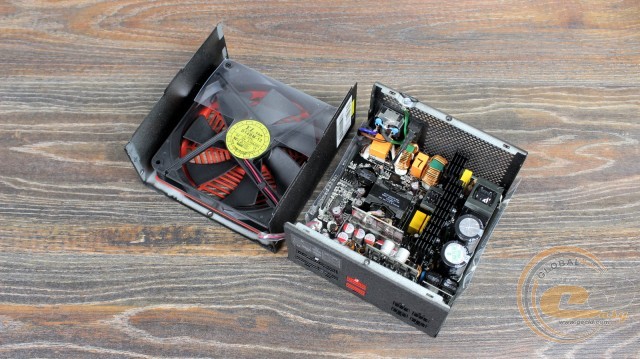

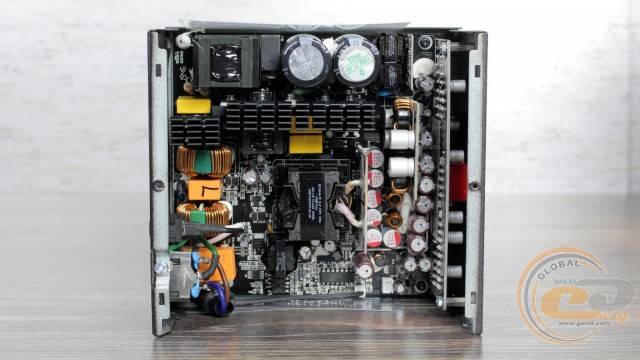

Внешне новинка выглядит красиво. Но нас больше интересует внутренняя сущность источника.

CHIEFTRONIC PowerPlay 750W

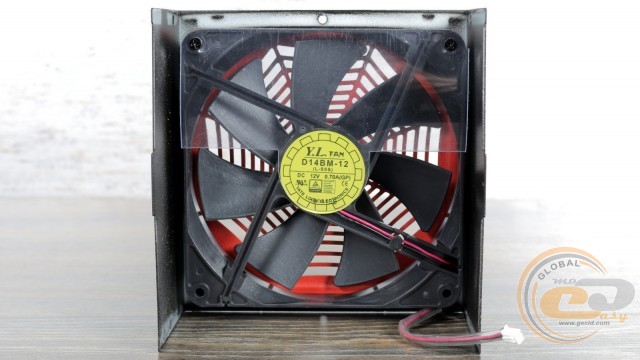

Вентилятор Yate Loon D14BM-12 диаметром 140 мм полностью аналогичен таковому в младшем решении, и это хорошо. Он является сравнительно тихоходным – при максимальных 1400 об/мин уровень шума не превышает 29 дБ. А еще одним из главных его преимуществ является надежность. Естественно, мы не можем определить, сколько времени он прослужит. Но использование в основе вертушки подшипника качения позволяет говорить о повышенном ресурсе.

CHIEFTRONIC PowerPlay 750W

Пассивное охлаждение также полностью аналогично младшему решению. Два черных радиатора отводят тепло от диодных сборок, силовых элементов модуля APFC и первичной цепи. А ближе к выходным разъемам можно увидеть металлическую пластину, которая охлаждает горячие составляющие вторичной цепи.

CHIEFTRONIC PowerPlay 750W

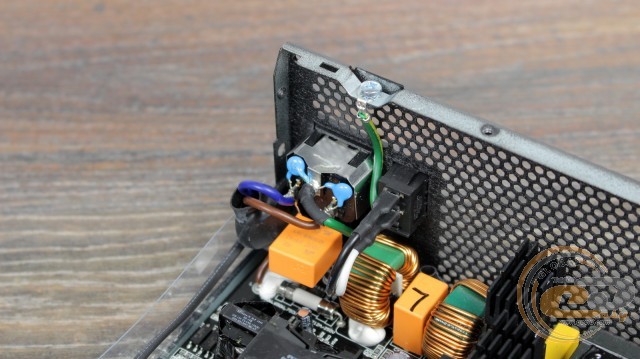

На входе нас встречает полноценный двухкаскадный EMI-фильтр. Часть его элементов распаяна у входного разъема. Остальные же в полном составе (включая варистор) разместились на основной PCB.

CHIEFTRONIC PowerPlay 750W

Диодная сборка спряталась в глубине, поэтому узнать подробности о ней не удалось. Тем не менее радует ее индивидуальное пассивное охлаждение.

И без того немаленький дроссель узла APFC заметно подрос по сравнению с моделью мощность 550 Вт. Силовые же элементы размещены на одном радиаторе с составляющими первичного преобразователя.

CHIEFTRONIC PowerPlay 750W

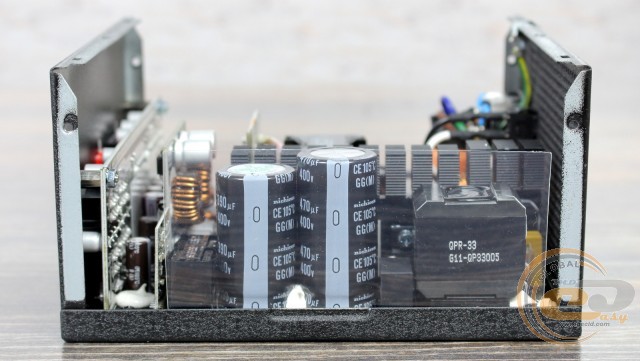

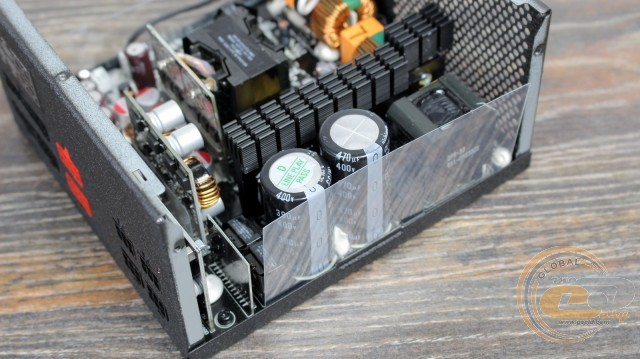

Конденсаторов снова два, и опять перед нами высококачественные японские решения от Nichicon. Мало того, что они из высокотемпературной серии, да и еще и общая емкость составляет немалые (как для 750-ваттника) 860 мкФ.

CHIEFTRONIC PowerPlay 750W

CHIEFTRONIC PowerPlay 550W

CHIEFTRONIC PowerPlay 750W

CHIEFTRONIC PowerPlay 750W

Платформа от CWT здесь полностью аналогична младшему решению, чего и следовало ожидать.

CHIEFTRONIC PowerPlay 750W

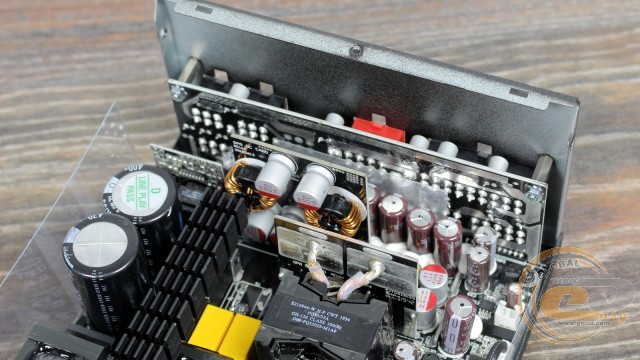

На вертикальной дочерней плате возле главного трансформатора распаяны силовые элементы синхронного выпрямителя. В качестве радиатора выступает алюминиевая пластина в нижней ее части.

CHIEFTRONIC PowerPlay 750W

Вторая рядом стоящая плата ожидаемо приютила DC-DC-преобразователи для формирования младших линий +3,3В и +5В.

При осмотре конденсаторов в различных узлах блока питания мы увидели исключительно японские решения производства Nichicon и Nippon Chemi-con из высокотемпературных серий. Так что устройство ждут долгие годы стабильной работы.

CHIEFTRONIC PowerPlay 750W

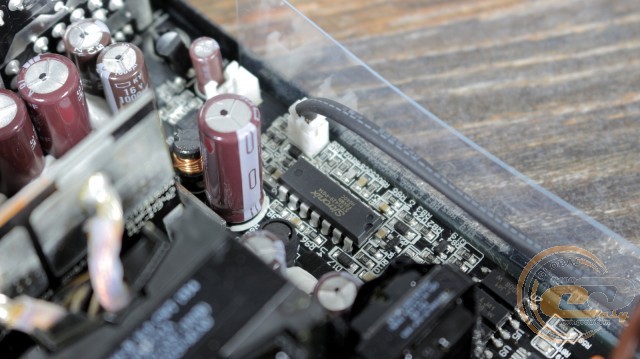

Уже привычная микросхема-супервайзер Sitronix ST9S429-PG14 обеспечила полный набор защит:

  • защита от повышенного выходного напряжения (OVP);
  • защита от пониженного выходного напряжения (UVP);
  • защита от короткого замыкания (SCP);
  • защита от перегрузки по мощности (OPP);
  • защита от перегрузки по току каждого канала (OCP);
  • защита от перегрева (OTP);
  • защита от всплесков и бросков напряжения (SIP).

Пока внутри не было никаких неприятных сюрпризов. Посмотрим, что покажут испытания источника на практике.

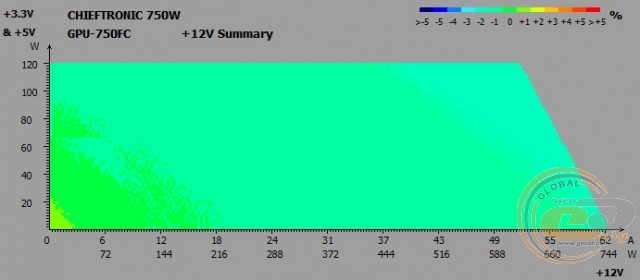

Кросс-нагрузочные характеристики

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

CHIEFTRONIC PowerPlay 750W

CHIEFTRONIC PowerPlay 750W

CHIEFTRONIC PowerPlay 750W

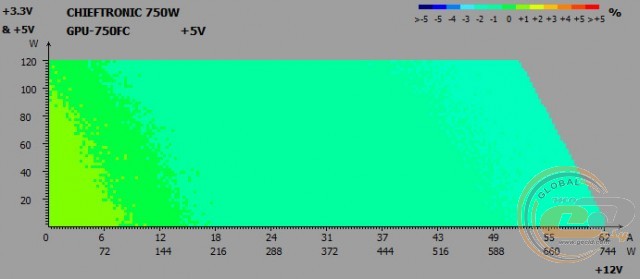

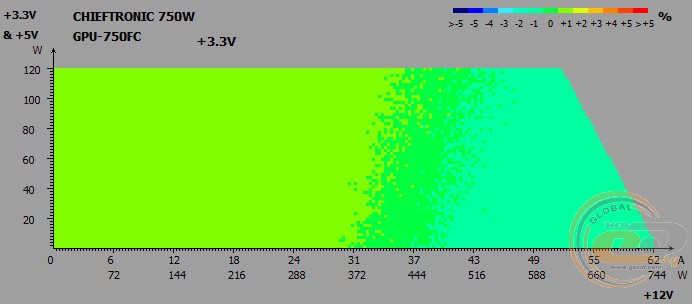

Во время кросс-нагрузочных тестов на основных линиях питания CHIEFTRONIC PowerPlay Gold 750W были зафиксированы следующие отклонения:

  • линия +3,3В: от -1% до +1%;
  • линия +5В: от -2% до +1%;
  • линия +12В: от -2% до +1%.

Подобно 550-ваттнику, на всех каналах имеем очень узкие отклонения от номинала. Отлично, время взглянуть на качество напряжения.

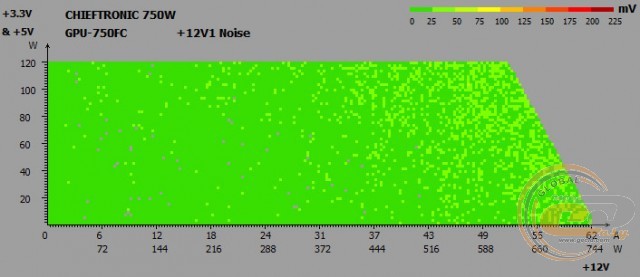

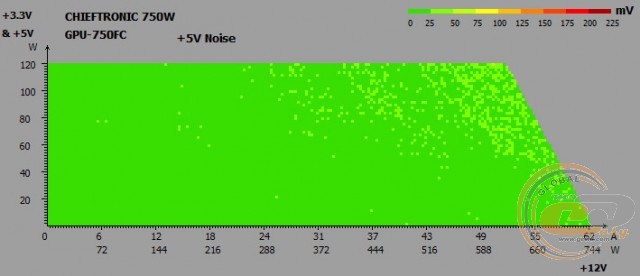

Шумы и пульсации во всем диапазоне напряжений

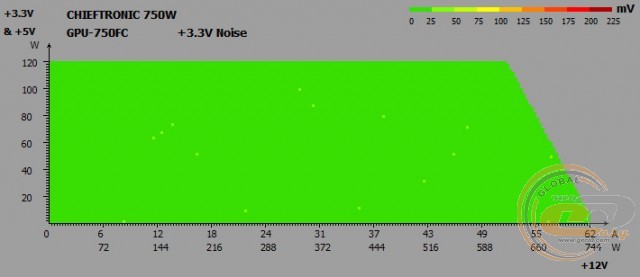

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

CHIEFTRONIC PowerPlay 750W

CHIEFTRONIC PowerPlay 750W

CHIEFTRONIC PowerPlay 750W

Мы зафиксировали лишь единичные скачки до 75 мВ. В остальном же все три линии были в пределах 50 мВ. Это хорошие показатели для младших линий, а для 12-вольтной – отличные.

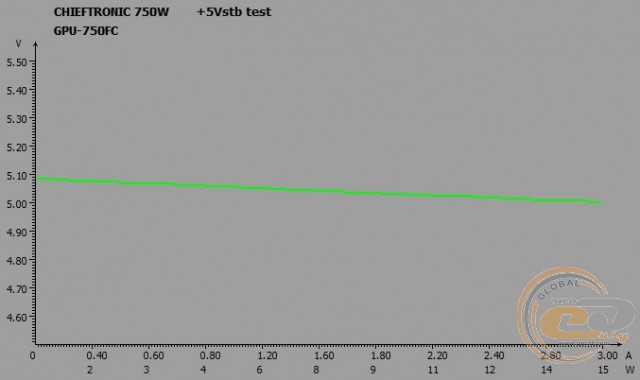

Дежурная линия питания +5VSB

CHIEFTRONIC PowerPlay 750W

Состояние дежурной линии питания в блоке CHIEFTRONIC PowerPlay 750W замечаний не вызвало. В зависимости от нагрузки напряжение на ней меняется в допустимых пределах: от 5,09 до 5,00 В (от 1,8% до 0,0%), даже и близко не выходя за рамки ±5%.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

80

150

250

375

450

550

650

750

Нагрузка*, %

11

20

33

50

60

73

87

100

PFC

0,79

0,89

0,92

0,94

0,95

0,95

0,96

0,97

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания хорош. При потребляемой мощности в 250 Вт коэффициент PFC достиг 0,92, что и требовалось согласно стандарту 80PLUS Gold (0,9 при 50% нагрузке). Максимальное же значение (0,97) зафиксировано при номинальной нагрузке.

КПД

CHIEFTRONIC PowerPlay 750W

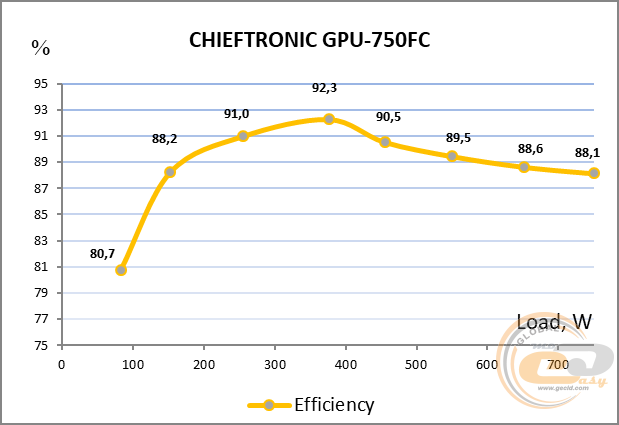

Тест реальной эффективности при разных нагрузках подтвердил соответствие модели CHIEFTRONIC PowerPlay 750W стандарту 80PLUS Gold для напряжения 230 В. При нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 88%, 92% и 88% соответственно.

Наиболее эффективным источник оказался при нагрузке от 215 до 500 Вт – в этом диапазоне КПД превышает 90%.

Система охлаждения и температурный режим

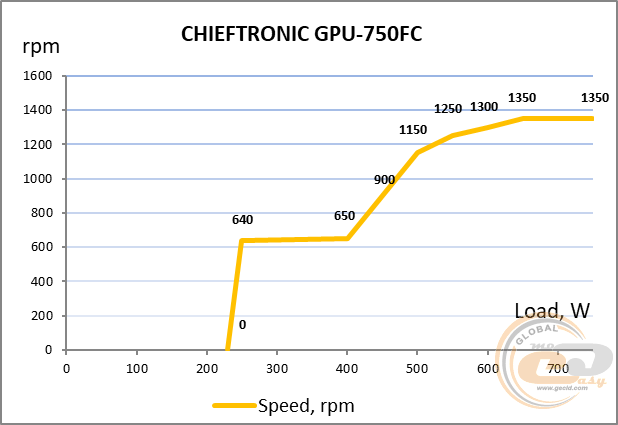

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

CHIEFTRONIC PowerPlay 750W

Переключатель на тыльной панели CHIEFTRONIC PowerPlay Gold 750W активирует гибридный режим работы СО, в котором вентилятор до определенного момента не будет вращаться вовсе. В нашем случае вертушка стартовала при нагрузке 230 Вт, и до отметки 450 Вт работала очень тихо. Далее шум от ее вращения оставался тихим и комфортным. Похожую картину мы видели и в случае с 550-ваттником, но здесь при аналогичной нагрузке источник работает еще чуть тише.

Если вы не против вращения вентилятора даже при минимальной нагрузке, то достаточно единственного нажатия кнопки на тыльной панели. В таком случае пропеллер изначально будет очень тихо работать на скорости около 640 об/мин.

CHIEFTRONIC PowerPlay 750W

Большая нагрузка закономерно приводит и к большему нагреву компонентов. Тем не менее главный трансформатор прогрелся лишь до 81°C – до критичных значений есть небольшой задел. Остальные узлы традиционно еще более холодные.

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне номинальной мощности CHIEFTRONIC PowerPlay 750W не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора. Это очень важно для устройства с гибридной работой СО.

OverLOAD

Нагрузку на тестируемую модель мы увеличивали до 850 Вт (+13%), а выходные показатели все еще оставались в норме. Вот и хорошо, посмотрим теперь как все выглядит на реальной системе.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы задействован мощный 6-ядерный процессор Intel Core i7-4960X в разгоне до 4,4 ГГц. В качестве видеоускорителей мы использовали модели Palit GeForce RTX 2080 GamingPro OC и Palit GeForce RTX 2060 SUPER GamingPro OC.

Материнская плата

ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express)

Процессор

Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, 130 Вт TDP) @ 4,4 ГГц, 1,3 В

Кулер

Thermalright TRUE Spirit 120M

Оперативная память

4 x DDR3-1333 4096 MБ Transcend PC3-10600

Видеокарты

Palit GeForce RTX 2080 GamingPro OC 8GB GDDR6

Palit GeForce RTX 2060 SUPER GamingPro OC

Жесткий диск

WD Caviar Blue 1 ТБ (WD10EALX)

Корпус

Spire SwordFin SP9007B с двумя 120-мм вентиляторами

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась с помощью стресс-теста FPU+GPUs в AIDA64. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, а напряжение на линиях питания +12В, +5В и +3,3В фиксировалось мультиметром MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

Режим

Величина, В

Отклонение, %

+12В

Idle

12,11

+0,9

Burn

12,05

+0,4

+5В

Idle

5,05

+1,0

Burn

5,00

0,0

+3,3В

Idle

3,32

+0,6

Burn

3,28

-0,6

Входное энергопотребление, Вт

Idle

89

Burn

567

За последнее время на данной конфигурации были протестированы четыре источника питания. И хотя во всех случаях напряжения не выходили за допустимые рамки, но именно CHIEFTRONIC PowerPlay 750W оказался самым-самым.

Так, в случае с «бронзовым» Aerocool AERO BRONZE 750W напряжение на линиях +12В и +3,3В выше номинала на 3,1-3,9%, что выльется в слегка повышенный нагрев подсистемы питания комплектующих. В случае с CHIEFTEC FORCE 650W дает о себе знать групповая стабилизация – напряжение канала +5В превышало номинал на 4% при проседании линии +12В до -1,7%. Да и общее энергопотребление 620 Вт заметно выше потребляемых в данном случае 567 Вт. А вот «золотой» CHIEFTEC Polaris 750W показал себя очень хорошо. Отклонения не превышали +2,8%. Это не много, но CHIEFTRONIC PowerPlay 750W доказал, что можно и меньше! С ним мы получили превышение напряжения максимум на скромный +1%. Также имела место небольшая просадка, но, опять же, мы говорим о сверхмалом отклонении от номинала. Вердикт – в этом тесте блок питания справился на отлично.

Энергопотребление в простое и в выключенном состоянии компьютера

Энергопотребление CHIEFTRONIC PowerPlay 750W в выключенном состоянии (3 Вт) компьютера и в спящем режиме (7 Вт) соответствует показателям других близких по мощности решений, побывавших в нашей тестовой лаборатории.

Итоги

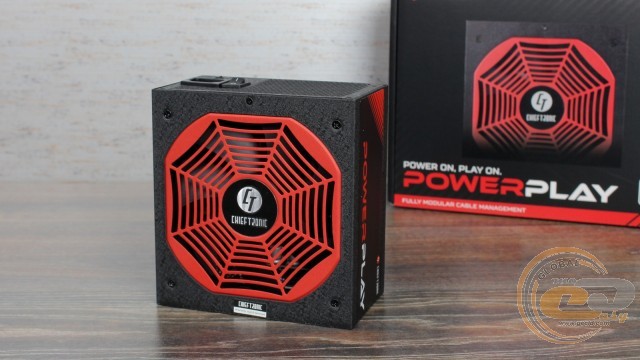

CHIEFTRONIC PowerPlay 750W

Подобно протестированному ранее 550-ваттнику, блок питания CHIEFTRONIC PowerPlay 750W (GPU-750FC) лишен сколь-либо значимых компромиссов в угоду меньшему ценнику. И это очень приятно, ведь он лишь чуточку дороже другого недавно протестированного «золотого» CHIEFTEC Polaris 750W (PPS-750FC) – $103 против $93.

Что же можно получить за дополнительную десятку «зеленых»? В самом деле немало! Полностью японские конденсаторы, более тихий и надежный 140-мм вентилятор вместо 120-мм и, конечно же, более интересный внешний вид. Стоит ли все это переплаты – решать вам.

Кроме того, на месте другие примечательные особенности в виде сертификата 80PLUS Gold, полностью модульных кабелей-шлейфов с некоторым запасом по толщине и длине, щедрого набора коннекторов и полного перечня защит. Но больше всего порадовали выходные показатели, которые производитель постарался максимально приблизить к номиналу линий. Так, на реальной конфигурации с парой видеокарт и разогнанным процессором отклонения каналов не превышали ±1% при допуске ±5%.

Учитывая все перечисленное выше, мы с чистой совестью советуем CHIEFTRONIC PowerPlay 750W к покупке всем тем, кто хочет заполучить надежный источник для питания высокопроизводительной системы в разгоне.

Достоинства:

  • примечательный оригинальный дизайн;
  • высокий уровень КПД (80PLUS Gold);
  • достойный запас по мощности (более 13%);
  • современная схемотехника с использованием DC-DC-преобразователей;
  • отличное состояние напряжения на линиях питания +12В, +5В и +3,3В;
  • очень низкие отклонения от номиналов напряжений при подключении к мощной конфигурации;
  • низкие пульсации;
  • наличие всех видов защит;
  • возможность работы в широком диапазоне сетевого напряжения;
  • активный метод компенсации реактивной мощности;
  • низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
  • полностью модульная система кабелей-шлейфов;
  • очень эффективная система охлаждения с гибридным режимом работы;
  • тихий 140-мм вентилятор на шарикоподшипнике;
  • использование исключительно японских конденсаторов.
