Обзор блока питания Cooler Master Elite V3 230V 600W: начальный уровень

Последнее время к нам на тестирование попадали преимущественно недешевые источники с престижными сертификатами верхнего эшелона 80 PLUS. Но на рынке все еще вдоволь блоков питания, которые не заслужили заветного ярлычка по КПД, зато привлекают внимание заманчивыми ценниками.

600-ваттный БП Cooler Master Elite V3 230V 600W также не потребует больших финансовых затрат с вашей стороны. Но каковы его возможности, сможет ли он выдать заявленную мощность и как при этом покажут себя выходные напряжения? Ответы на эти и другие вопросы постараемся дать в текущем обзоре.

Но будьте внимательны: в продаже есть две модели с похожим названием – Cooler Master Elite V3 600W (MPW-6001-ACAAN1) и Cooler Master Elite V3 230V 600W (MPW-6001-ACABN1). На их официальных страничках содержится почти аналогичная информация. Мы же заполучили для теста именно второй вариант.

Спецификация

Модель	Cooler Master Elite V3 230V 600W (MPW-6001-ACABN1)
Тип	ATX12V v2.31
Максимальная мощность, Вт	600
Мощность по каналу +12В, Вт	552
Мощность линий +3,3В и +5В, Вт	120
Количество линий +12В	1
Максимальный выходной ток канала +3,3В, А	20
Максимальный выходной ток канала +5В, А	20
Максимальный выходной ток канала +12В, А	46
Максимальный выходной ток канала -12В, А	0,3
Максимальный выходной ток канала +5Vsb (дежурная линия питания), А	2,5
Входное напряжение, В	200 − 240
Частота, Гц	50 − 60
Входной ток, А	5
КПД, %	75
Сертифицирован 80 PLUS	Нет
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	>90
PCIe-разъемов	2 (6+2-контактные)
Модульный	Нет
Размеры вентилятора, мм	120 х 120 х 25
Тип подшипника вентилятора	Sleeve (скольжения)
Время удержания, мс (при 100% нагрузке)	>10
MTBF (средняя наработка на отказ), часов	>100 000
Защиты	OPP, OVP, OTP, SCP
Размеры, мм	140 х 150 х 86
Масса, кг	1,67
Гарантия, месяцев	36
Сайт производителя	Cooler Master Страница продукта

Упаковка и комплект поставки

Информативная (для знающих английский) коробка в черно-белых тонах создавалась специально для 600-ваттной модификации.

Комплекта поставки будет вполне достаточно для установки и подключения блока питания. В наличии:

• сетевой шнур питания;
• винты для крепления БП внутри корпуса;
• руководство пользователя.

Внешний вид

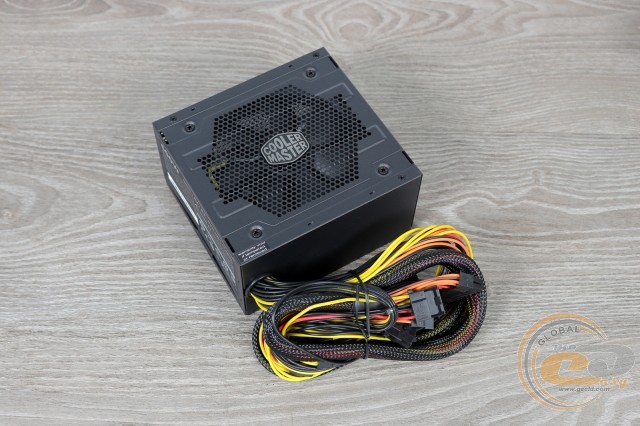

Не совсем стандартная внешность Cooler Master Elite V3 230V 600W выглядит свежо, хотя по вкусу могут быть разногласия. С размерами же все прогнозировано – имеем минимальные для ATX-решения 140 мм длины.

Логотип смотрится красиво и дорого, а симметричные «сотовые» отверстия обеспечат достаточный забор воздуха.

Тыльная панель может похвастать привычным выключателем и входным разъемом питания, которые также окружены штампованными шестигранниками.

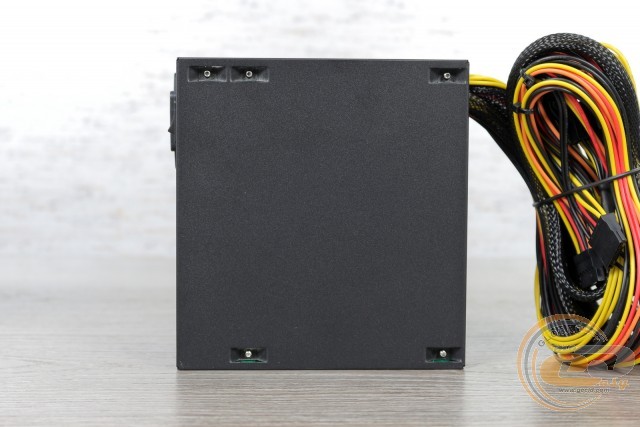

Самая большая по площади грань лишена каких-либо примечательных особенностей.

А вот на одной из боковин есть наклейка с указанием модели. Она же буде украшать блочек при расположении вентилятором вниз.

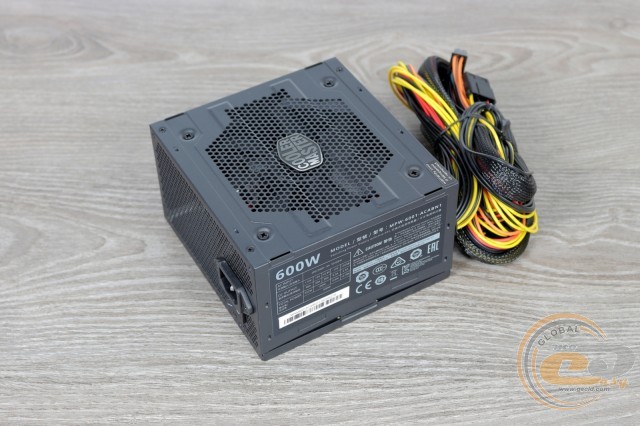

Вторая – еще интереснее. Не зря всю техническую информацию расположили здесь. При установке Cooler Master Elite V3 230V 600W вентилятором вверх, наклейка всегда напомнит об использовании единственной линии +12В, которая выдает 552 Вт мощности. Это равно 92% от номинала, что является хорошим показателем для решения с групповой стабилизацией. Ну а для каналов +3,3В и +5В с лихвой хватит доступных 120 Вт.

Обычные круглые провода выведены из корпуса устройства. Нейлоновую оплетку получили только кабели питания процессора и материнской платы. Используемый калибр 20 AWG (0,812 мм в диаметре с площадью сечения 0,518 мм²) несколько меньше более привычного типоразмера 18 AWG – не самый очевидный признак экономии. В случае с длиной имеем неплохие показатели, местами даже с небольшим запасом. И только расстояние между периферийными разъемами хотелось бы видеть большим на 10-15 см.

Основные коннекторы питания представлены 20+4-контактным ATX и 4+4-контактным ATX12V. Не обошлось и без пары разъемов PCIe в 6+2-контактном исполнении для подключения почти любой видеокарты. Для шести SATA-накопителей и прочей периферии (пара PATA и один FDD) также есть все необходимое.

Полная конфигурация системы кабелей выглядит следующим образом:

Внутреннее устройство

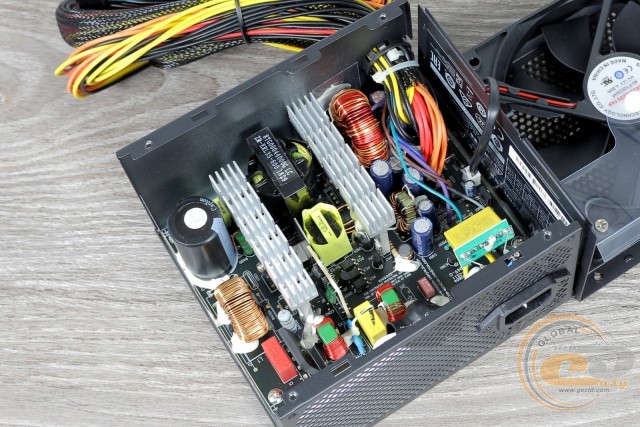

Что же, давайте заглянем туда, куда смотреть обычному покупателю до истечения 3-летнего гарантийного срока крайне нежелательно.

За активное охлаждение Cooler Master Elite V3 230V 600W отвечает 120-мм 7-лопастный вентилятор SHENZHEN AMBEYOND TECHNOLOGY CO. AV-F12025HS. Он оснащен съемным двухконтактным разъемом, через который потребляет 3,6 Вт (12 В при 0,3 А). Внутри вертушки используется обычная втулка, что вполне логично, учитывая бюджетную направленность БП.

В качестве пассивных теплоотводов в наличии пара алюминиевых радиаторов – по одному в первичной и во вторичной цепи. Далее мы посмотрим, насколько велика их эффективность, но судя по размерам, каких-либо проблем быть не должно. Также небольшим бонусом является применение теплоотводящей металлической пластины у трансформатора поменьше.

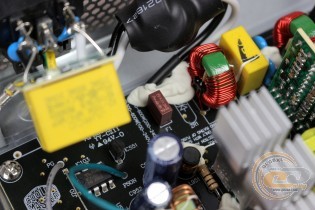

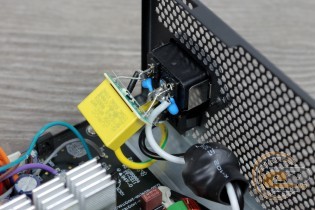

Теперь перейдем непосредственно к узлам. Входной EMI-фильтр включает в себя почти полный набор составляющих: в наличии пара X- и четыре Y-конденсатора, а также две катушки. Для полного счастья не хватает только варистора, призванного защитить источник от скачков напряжения – имеем только пустующее посадочное место.

Рассмотреть диодную сборку не удалось. Дополнительного ее охлаждения не предусмотрено, что можно понять и простить, учитывая небольшой входной ток (5 А).

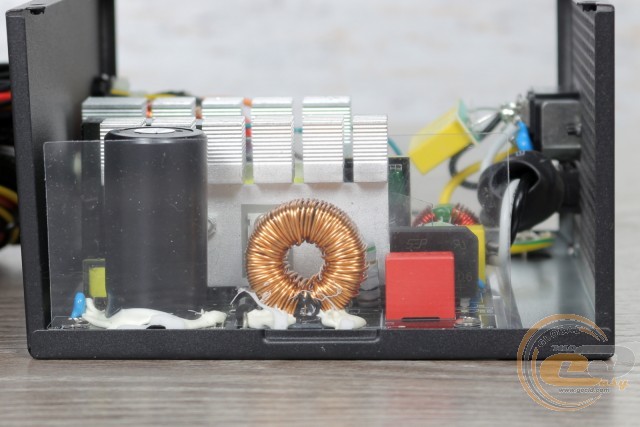

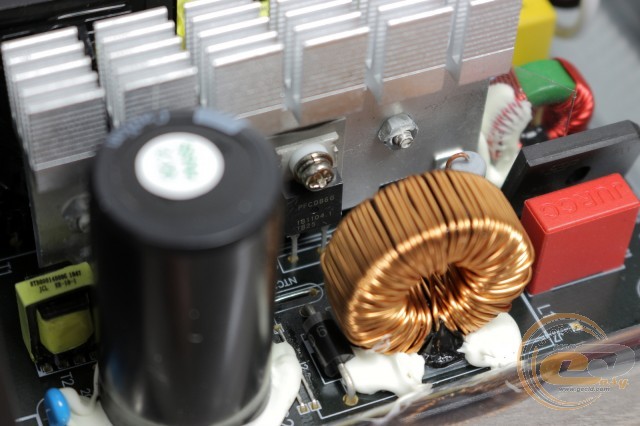

С обеих сторон радиатора закреплены силовые элементы узла активного корректора коэффициента мощности (APFC), которые сотрудничают с немаленьким дросселем.

Ну а следующим элементом, который сможет рассказать о многом, выступает входной конденсатор. Экономия отразилась в сравнительно небольшой для 600-ваттника емкости (330 мкФ) и 85-градусном ограничении по температуре. Производитель же данного элемента – тайваньский бренд CapXon – не дотягивает до «японцев», но в целом пользуется неплохой репутацией.

В основе Cooler Master Elite V3 230V 600W находится простая в реализации схема прямоходового двухтактного преобразователя с двумя ключами. Ею управляет расположенный на дочерней плате ШИМ-контроллер.

Возле главного трансформатора нашлось место для преобразователя поменьше. Он-то отвечает за формирование дежурного питания +5Vsb.

Стабилизация напряжения в низковольтной части организована по групповому принципу: используется отдельный очень маленький дроссель для линии +3,3В и общий для каналов +5В и +12В.

Теперь о качестве применяемых конденсаторов. В узле фильтрации находятся преимущественно высокотемпературные электролиты от Ltec – еще одной тайваньской компании, продукция которой близка к упомянутой выше CapXon.

Ряд необходимых защит реализовано на базе микроконтроллера Weltrend WT751002. Речь идет о:

• защите от повышенного выходного напряжения (OVP);

• защите от короткого замыкания (SCP);
• защите от перегрузки по мощности (OPP);
• защите от перегрева (OTP).

До полного перечня не хватает защиты от пониженного выходного напряжения (UVP) и от перегрузки каждого канала (OCP). А вот видеть в бюджетном устройстве OTP уже приятно.

Кросс-нагрузочные характеристики

Вот мы и добрались до практических испытаний. Напомним, что нормы стандарта ATX12V предусматривают допустимые отклонения напряжений для всех линий питания в пределах ±5% от их номинала.

Во время кросс-нагрузочных тестов на основных линиях питания Cooler Master Elite V3 230V 600W были зафиксированы следующие отклонения напряжений:

• линия +3,3В: от -3% до +2%;
• линия +5В: от -4% до +1%;
• линия +12В: от -5% до +5%;

Выхода за пределы допустимого диапазона не было, что уже хорошо для недорогого БП. Да и максимальные отклонения были замечены лишь в режимах с самым неравномерным распределением нагрузки, так что в реальных условиях показатели должны быть лучше.

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

С пульсациями полный порядок – до 50 мВ почти на всем диапазоне, и лишь изредка до 75 мВ на линии +12В. Вот они какие, современные бюджетники!

Дежурная линия питания +5VSB

Состояние дежурной линии питания Cooler Master Elite V3 230V 600W не вызвало никаких замечаний. В зависимости от нагрузки напряжение на ней меняется в пределах нормы: от 5,1 до 5 В (от +2% до 0%), не выходя за рамки ±5%.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Похожую ситуацию имеем и с модулем APFC. При потребляемой мощности в 120 Вт коэффициент PFC преодолел отметку 0,9. Максимальное же значение (0,99) было зафиксировано при номинальной нагрузке.

КПД

При нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 83%, 80% и 75% соответственно. Если бы не последнее значение, новинке можно было бы запросто выдать «белый» 80 PLUS для сетей 230 В.

Наиболее эффективным источник оказался при нагрузке от 100 до 380 Вт – в этом диапазоне можете рассчитывать на КПД свыше 80%, а вертушке придется рассеивать от 20 до 76 Вт тепловой мощности. Например, в номинальном режиме (600 Вт) данный показатель почти удваивается и достигает 148 Вт.

Система охлаждения и температурный режим

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

Система охлаждения Cooler Master Elite V3 230V 600W, как отмечено на официальном сайте, настроена с акцентом на более низкие температурные показатели. Следовательно, в жертву принесен акустический комфорт.

Тем не менее в простое можно рассчитывать на очень тихую работу. Комфортными шумовые показатели остаются и при использовании конфигурации с 65-ваттным процессором и среднепроизводительной видеокартой. И только при нагрузке свыше 400 Вт (2100 об/мин) шум превышает среднюю отметку и может заметно выделяться на фоне остальных компонентов.

Температуры большинства узлов, в том числе радиаторов, не вызывали нареканий. Единственный элемент, который грелся больше, чем нужно – главный трансформатор. И это довольно странно, учитывая агрессивную работу вентилятора при большой нагрузке. Поэтому новинку лучше недогрузить, дабы она отработала дольше.

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне номинальной мощности Cooler Master Elite V3 230V 600W не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.

OverLOAD

Нагрузку на тестируемую модель мы увеличивали до 630 Вт (+5%). В таком режиме напряжение на линии +12В все еще оставалось в норме, а вот более мелкие каналы уже выходили за пределы допустимых значений.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы задействован мощный 6-ядерный процессор Intel Core i7-4960X в разгоне до 4,4 ГГц. В качестве видеоускорителя мы использовали Inno3D iChill GeForce GTX 1080 X3.

Материнская плата	ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express)
Процессор	Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, L3 12 МБ) @4,4 ГГц, 1,3 В
Кулер	Thermalright TRUE Spirit 120M
Оперативная память	4 x DDR3-1333 4096 MБ Transcend PC3-10600
Видеокарта	Inno3D iChill GeForce GTX 1080 X3
Жесткий диск	WD Caviar Blue 1 ТБ (WD10EALX)
Корпус	Spire SwordFin SP9007B с двумя 120-мм вентиляторами
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась утилитами Linpack и FurMark 1.20.0.1 Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

Недавно мы протестировали «золотой» 600-ваттник, который на этой же системе потреблял на 11 Вт меньше в простое и на 78 Вт в нагрузке – информация для тех, кто работает над уменьшением счетов за электричество.

Что же касается выходных показателей, то они оказались стабильными. Да, это не DC-DC-преобразователи с минимальными отклонениями, но все очень даже хорошо, как для групповой стабилизации. Просадки замечены только на линии +12В. Возможно, при чуть меньшей нагрузке их не было бы вообще. Остальные отклонения также далеки от допустимых границ. Так что даже мощная предтоповая конфигурация – не проблема для такого «бюджетника».

Энергопотребление в простое и в выключенном состоянии компьютера

Энергопотребление Cooler Master Elite V3 600W в выключенном состоянии компьютера (3 Вт) и в спящем режиме (7 Вт) соответствует показателям других близких по мощности решений, побывавших в нашей тестовой лаборатории.

Итоги

Как мы убедились на примере блока питания Cooler Master Elite V3 230V 600W, в начальном ценовом сегменте все еще царствует групповая стабилизация, экономия на толщине проводов, качестве вертушки, некоторых защитах и мелочах вроде варистора в составе EMI-фильтра. Впрочем, как показали КНХ-тесты и практические испытания, столь старинная компоновка обеспечила хорошую стабильность выходных напряжений, особенно на реальном стенде. Просадки ниже номинала были, но они небольшие. Порадовали и тайваньские конденсаторы – не идеал, но заметно лучше китайского ширпотреба.

Если в БП нет сертификата 80 PLUS, то самым большим его минусом являются последствия низкого КПД: повышенный нагрев компонентов и необходимость в более быстрой работе вентилятора. А это ускоряет износ вертушки и создает заметный шум. Без этого в бюджетном сегменте, к сожалению, никак.

Итак, Cooler Master Elite V3 230V 600W – это неплохой доступный вариант. Если использовать его в составе системы среднего уровня, то он не потревожит вас ни шумом, ни высоким нагревом. Да и напряжения будут в порядке. Поэтому новинку вполне можно рассматривать в качестве стартового варианта.

Достоинства:

• хорошее состояние напряжений на линиях питания;
• низкие просадки напряжения при подключении к мощной конфигурации;
• очень низкие пульсации;
• наличие ряда защит, в том числе и от перегрева;
• низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
• активный метод компенсации реактивной мощности;
• использование тайваньских конденсаторов.

Особенности:

• вентилятор на основе подшипника скольжения;
• шум выше среднего при нагрузке свыше 400 Вт.

Недостатки:

• повышенный нагрев главного трансформатора.

Автор: Олесь Пахолок

Выражаем благодарность компании Cooler Master за предоставленный для тестирования блок питания.
