Обзор блока питания Cooler Master MWE 650 BRONZE – V2: работа над ошибками

06-11-2020

Осенью прошлого года у нас на тестировании побывал блок питания Cooler Master MWE Bronze 650 с полноценным сертификатом 80 PLUS Bronze, удобными в укладке плоскими шлейфами, 120-мм вентилятором на гидродинамическом подшипнике и преобразователем DC-DC в низковольтной части.

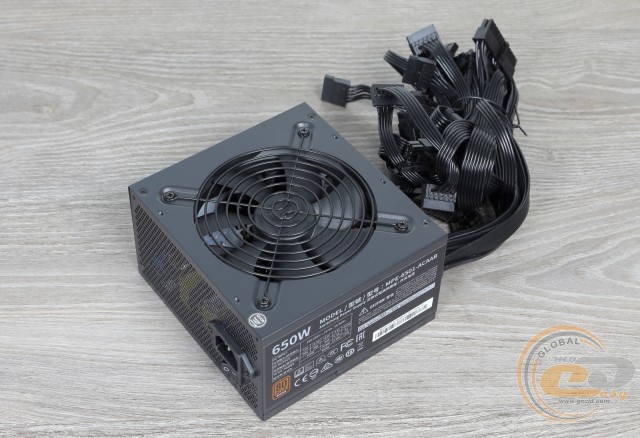

Cooler Master MWE 650 BRONZE – V2

За этот год Cooler Master успела выпустить обновленную линейку MWE BRONZE – V2. Она представлена в тех же вариантах мощности, что и оригинальная – от 450 до 750 Вт. Вот мы решили проверить, что нового принесла аналогичная по мощности 650-ваттная версия Cooler Master MWE 650 BRONZE – V2.

Для начала мы посетили официальную страничку и там в глаза бросились два важных изменения. Во-первых, новинка поддерживает стандарт ATX 12V V2.52 вместо ATX12V v2.3. Во-вторых, производитель дополнительно провел сертификацию своих моделей по двум рейтингам Cybenetics. В плане эффективности она соответствует требованиям ETA A- (общая эффективность в пределах ≥87% и <90%), а в плане шума – LAMBDA S+ (≥35 и <40 дБ(А)). На этом изменения не заканчиваются, но для начала нужно взглянуть на технические характеристики новинки.

Спецификация

Модель

Cooler Master MWE 650 BRONZE – V2 (MPE-6501-ACAAB)

Тип

ATX 12V V2.52

Номинальная мощность, Вт

650

Мощность по каналу +12В, Вт

648

Мощность линий +3,3В и +5В, Вт

120

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

20

Максимальный выходной ток канала +5В, А

20

Максимальный выходной ток канала +12В, А

54

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

3

Время удержания, мс (@100%)

>18

Входное напряжение, В

100 – 240

Входной ток, А

10 – 5

КПД, %

85

Сертифицирован 80 PLUS

80 PLUS Bronze

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

>90

PCIe-разъемов

4 (6+2-контактные)

Модульный

Нет

Размеры вентилятора, мм

120 x 120 x 25

Тип подшипника вентилятора

HDB (гидродинамический)

Максимальная скорость вращения, об/мин

2400

Уровень шума при 20% / 50% / 100%, дБА

11,06 / 22,3 / 41,3

Защиты

OVP, OPP, SCP, UVP, OTP

Размеры (Д х Ш х В), мм

140 x 150 x 86

Гарантия, лет

5

Сайт производителя

Cooler Master

Страница продукта

Упаковка и комплект поставки

Cooler Master MWE 650 BRONZE – V2 Cooler Master MWE 650 BRONZE – V2

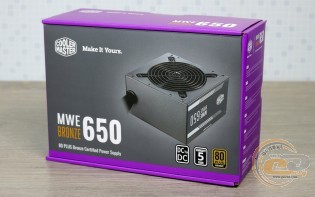

Картонная упаковка радует красочным дизайном и информативным наполнением. Она покажет вам внешний вид блока питания, расскажет о ключевых его особенностях и преимуществах. А для наиболее продвинутых пользователей есть таблица с техническими характеристиками.

Внешний вид и информация упаковки практически не изменились по сравнению с коробкой Cooler Master MWE Bronze 650. Разве что кривая скорости работы вентилятора теперь другая, без полупассивного режима, и максимальная его скорость заявлена на уровне 2000 об/мин, хотя в спецификации указано 2400. Истину помогут установить тесты.

Cooler Master MWE 650 BRONZE – V2

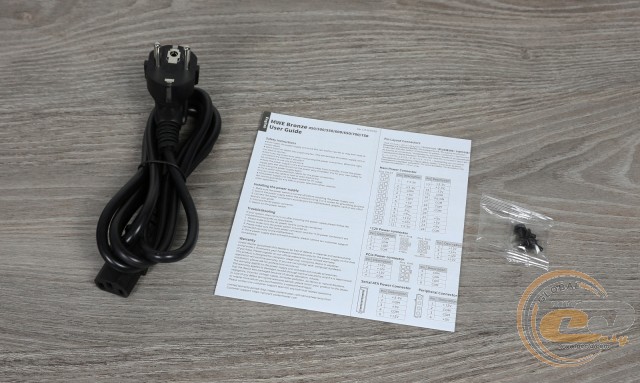

В комплект поставки входит сетевой кабель питания, крепежные винты и бумажная документация. Большего и не нужно для бюджетного блока питания.

Внешний вид

Cooler Master MWE 650 BRONZE – V2

Cooler Master MWE 650 BRONZE

Cooler Master MWE 650 BRONZE – V2

Cooler Master MWE 650 BRONZE - V2

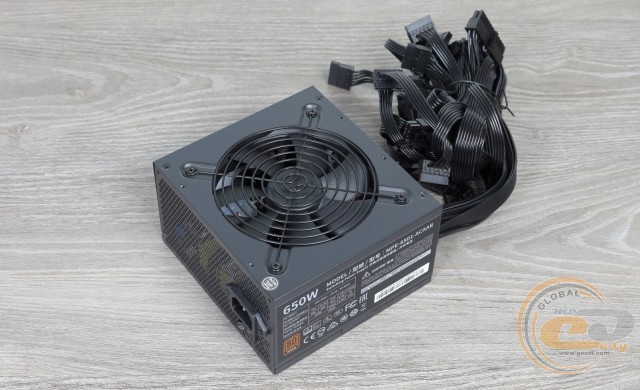

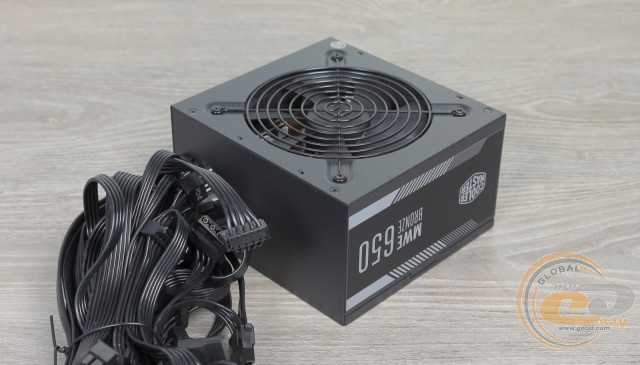

Внешний вид источника не изменился. Он по-прежнему окрашен черной матовой краской, использует решетку типа гриль и компактные габариты. Наклейка на одной из боковых сторон сообщает о производителе и модели устройства.

Cooler Master MWE 650 BRONZE – V2

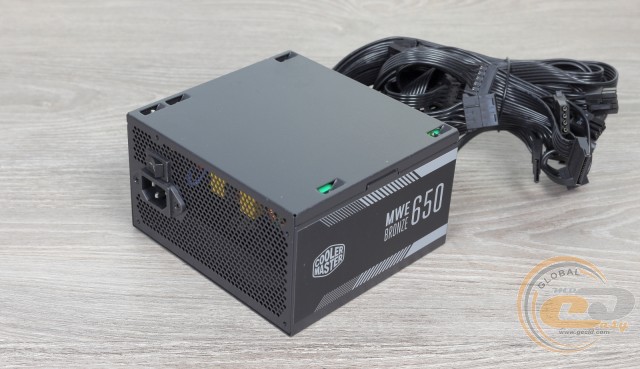

Для улучшения вентиляции одна из боковых решеток выполнена в виде пчелиных сот. Здесь же находится разъем для подключения кабеля питания и кнопка выключения источника.

Cooler Master MWE 650 BRONZE – V2

Cooler Master MWE 650 BRONZE

Cooler Master MWE 650 BRONZE – V2

Cooler Master MWE 650 BRONZE – V2

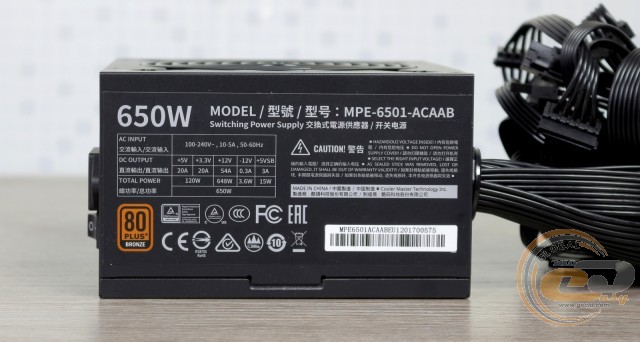

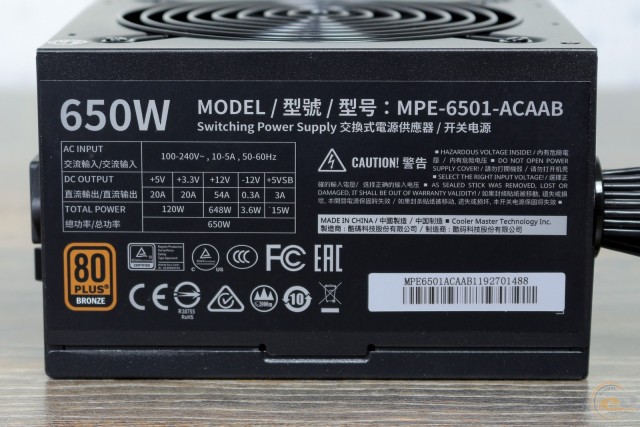

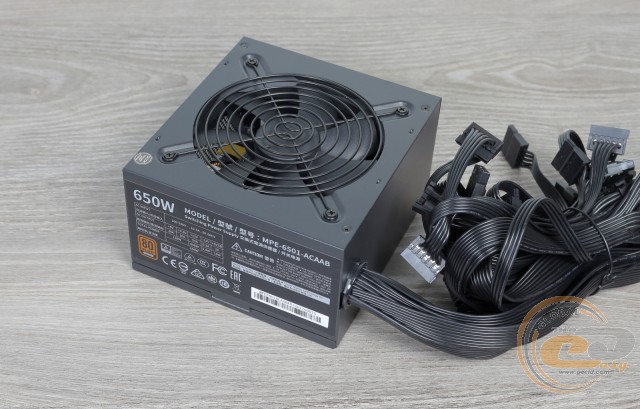

Наклейка с техническими характеристиками почти один в один повторяет таковую в первой версии. Отличия можно найти лишь в штрих-коде в правом нижнем углу. К информативности самой наклейки вопросов нет. Она подскажет вам параметры входного сигнала, мощность выходных линий и пройденные сертификации.

Радует, что бюджетный блок получил единственную линию +12В с максимальным током 54 А. При необходимости она способна выдать 648 Вт (99,7% от номинальной мощности источника). А 120 Вт для линий +3,3В и +5В также достаточно в современных реалиях.

Cooler Master MWE 650 BRONZE – V2

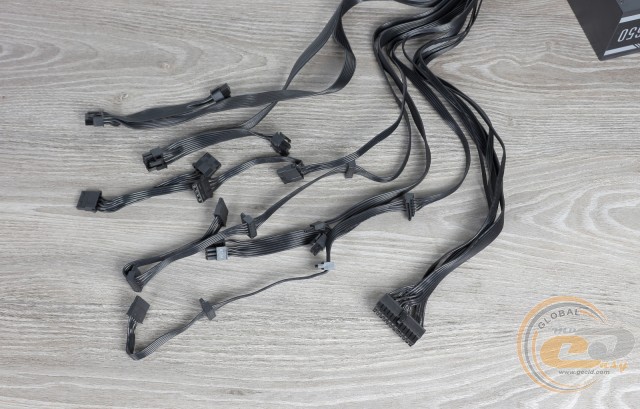

Все кабели выводятся наружу из блока питания – допустимая жертва ради снижения ценника. Зато они выполнены в виде удобных для укладки шлейфов, а калибр отдельных проводов составляет привычные 18 AWG (1,024 мм в диаметре).

Cooler Master MWE 650 BRONZE – V2

Конфигурация кабелей не изменилась. Есть лишь небольшие (в пределах 5 мм) отличия в длине некоторых из них. В целом вы получаете два коннектора питания ATX12V в 8- и 4+4-контактном исполнении, четыре 6+2-контактных PCIe и восемь SATA на двух отдельных проводах. Это позволит запитать даже топовые системы от AMD и Intel с двумя видеокартами, если мощности блока питания хватит.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный ATX

1

60

8-контактный и 4+4-контактный ATX12V

1

60-70

два 6+2-контактных PCIe

2

55-65

четыре SATA

2

50-60-75-85

четыре Molex (PATA)

1

50-60-75-85

Внутреннее устройство

Cooler Master MWE 650 BRONZE – V2

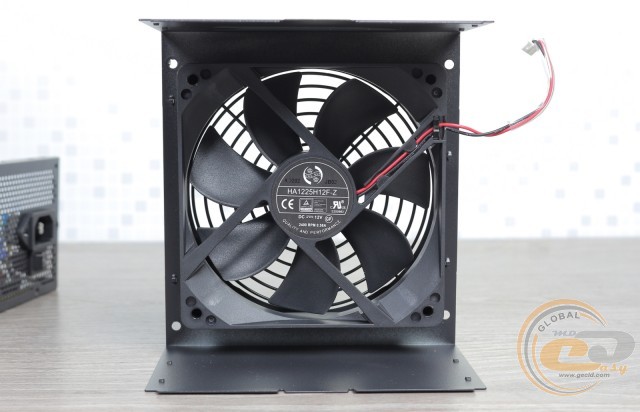

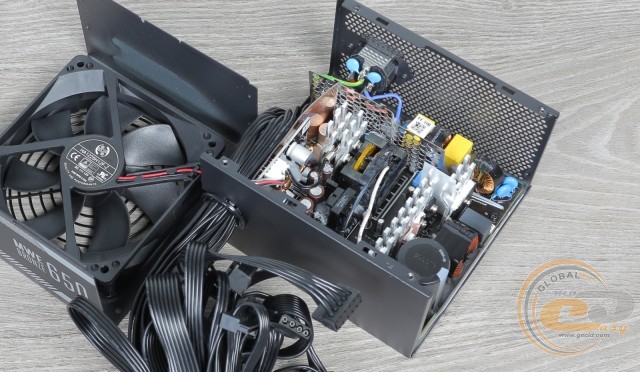

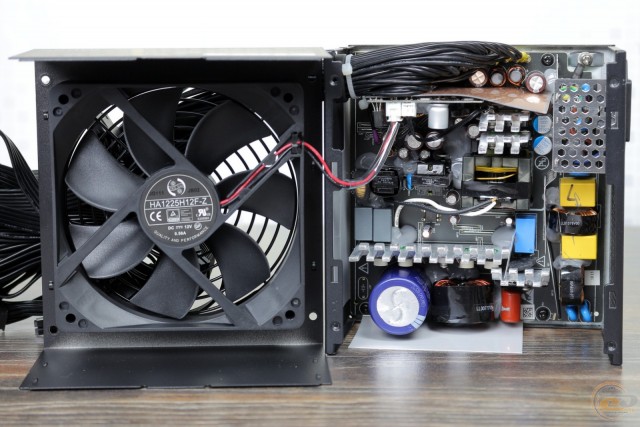

Знакомство с аппаратной платформой по традиции начнем с системы охлаждения. Активную ее часть представляет хорошо знакомый вентилятор Hong Hua HA1225H12F-Z. Мы уже встречали его в первой версии Cooler Master MWE 650 BRONZE, а до этого – в «золотых» Seasonic G-750 и RIOTORO ENIGMA 750WG2.

Наклейка на вентиляторе сообщает о максимальной скорости вращения (2400 об/мин) и параметрах энергопотребления (12 В; 0,58 А). Внутри находится надежный и долговечный гидродинамический подшипник. Его редко можно встретить в источниках питания бюджетного сегмента.

Cooler Master MWE 650 BRONZE – V2

Пассивная часть представлена четырьмя алюминиевыми радиаторами с массивными гребешками для повышения эффективности отвода тепла.

Cooler Master MWE 650 BRONZE – V2

Cooler Master MWE 650 BRONZE

Cooler Master MWE 650 BRONZE – V2

Cooler Master MWE 650 BRONZE – V2

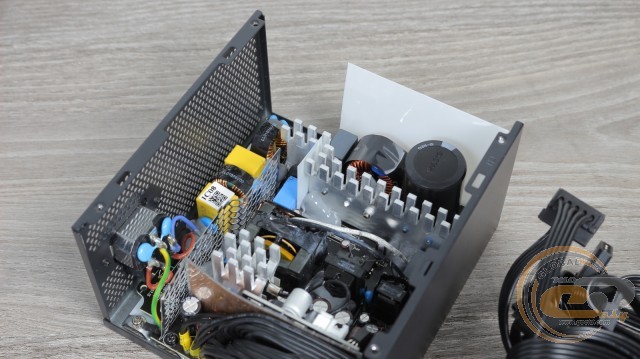

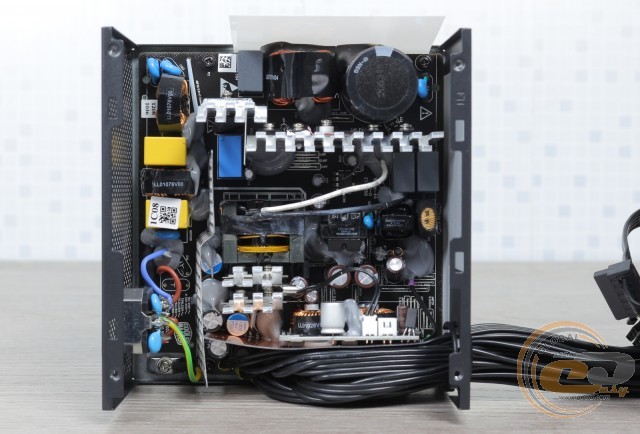

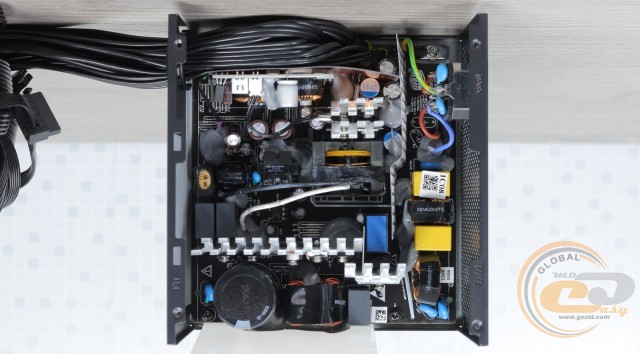

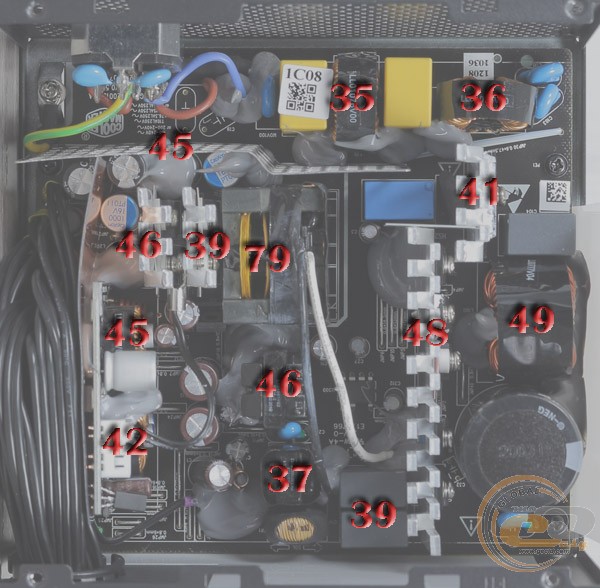

Прежде чем мы пройдемся по ключевым узлам, предлагаем взглянуть на внутреннее пространство обоих источников. Общая компоновка осталась неизменной, но есть небольшие изменения в элементной базе.

Cooler Master MWE 650 BRONZE – V2

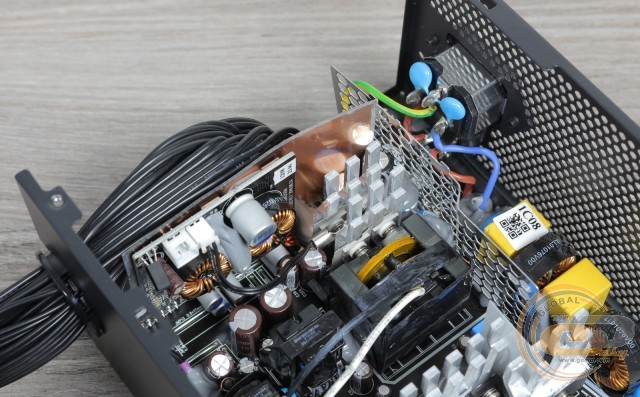

EMI-фильтр на входе получил все необходимые компоненты: два X- и четыре Y-конденсатора, два дросселя и варистор. Не обошлось и без плавкого предохранителя возле входного разъема – никаких упрощений по сравнению с первой версией.

Cooler Master MWE 650 BRONZE – V2

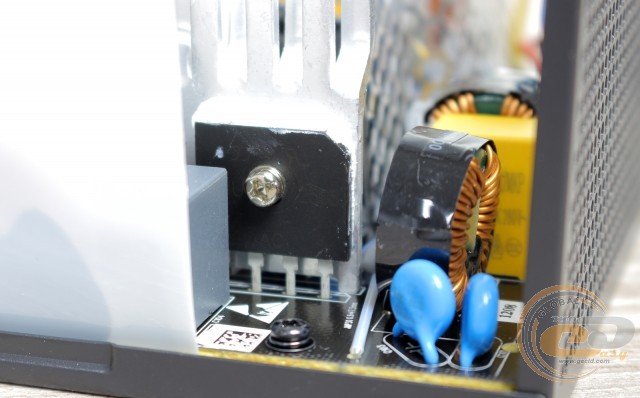

Далее следует диодная сборка Diodes Incorporated GBJ2508 на собственном радиаторе. Диапазон входного тока не изменился (10-5 А), а значит и менять этот узел не нужно. Тем более у нее отличный запас по току – до 25 А.

Cooler Master MWE 650 BRONZE – V2

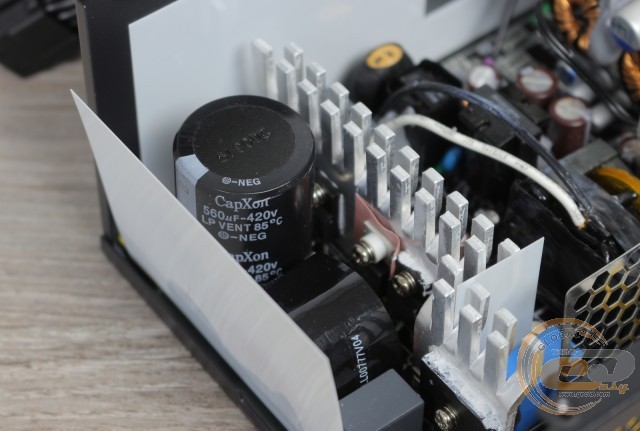

На самый крупный радиатор посажены силовые элементы модуля APFC, а рядом находится дроссель и X-конденсатор данного узла. Возле них приютился входной конденсатор тайваньской компании CapXon емкостью 560 мкФ. Он рассчитан на напряжение 420 В и температуру 85°С. В первой версии блока питания использовался аналогичный по параметрах конденсатор от Elite.

Cooler Master MWE 650 BRONZE – V2

В основе Cooler Master MWE 650 BRONZE - V2 находится высокоэффективная топология LLC. Пара транзисторов первичного преобразователя находятся на большом алюминиевом радиаторе. Еще четыре мосфета закреплены на двух компактных радиаторах возле главного трансформатора. Именно они отвечают за формирование линии +12В. К одному из радиаторов прикреплен термодатчик для регулировки скорости вращения вентилятора.

Cooler Master MWE 650 BRONZE – V2

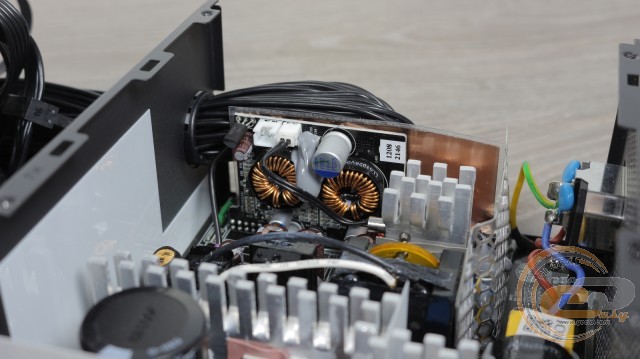

Низковольтная часть реализована на базе преобразователя DC-DC. Силовые его элементы приютились на дочерней плате.

Cooler Master MWE 650 BRONZE – V2

Все конденсаторы низковольтной части также родом из Тайваня: за полимерные отвечает Elite, а за твердотельные – CapXon.

Количество и тип реализованных защит у Cooler Master MWE 650 BRONZE - V2 не изменилось. Выглядит это следующим образом:

  • защита от повышенного выходного напряжения (OVP)
  • защита от пониженного выходного напряжения (UVP)
  • защита от короткого замыкания (SCP)
  • защита от перегрузки по мощности (OPP)
  • защита от перегрева (OTP)

Для полного комплекта не хватает защиты от перегрузки по току каждого канала (OCP).

Кросс-нагрузочные характеристики

Видимая схемотехника особо не изменилась от перехода на новую версию. Давайте посмотрим, есть ли изменения в результатах тестирования. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

Cooler Master MWE 650 BRONZE – V2

Cooler Master MWE 650 BRONZE – V2

Cooler Master MWE 650 BRONZE – V2

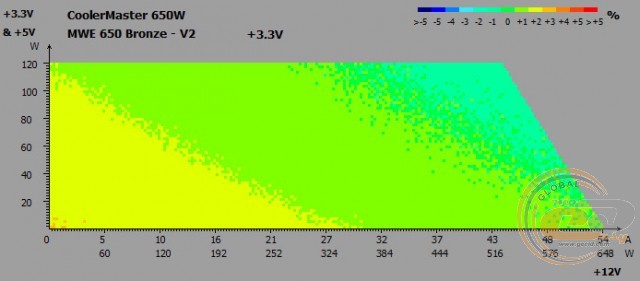

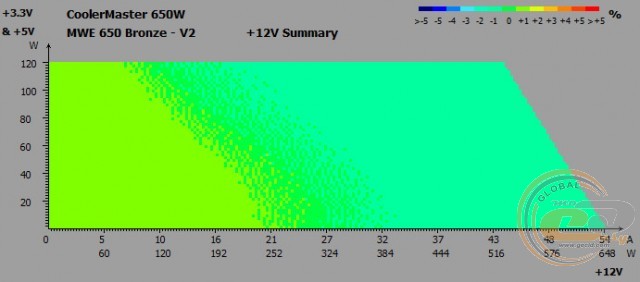

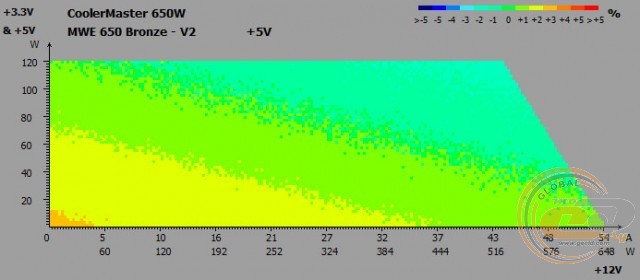

Во время кросс-нагрузочных тестов на основных линиях питания Cooler Master MWE 650 BRONZE – V2 были зафиксированы следующие отклонения:

  • линия +3,3В: от -1% до +2%
  • линия +5В: от -2% до +2%
  • линия +12В: от -1% до +1%

Использование актуальной топологии LLC и преобразователя DC-DC обеспечивает прекрасные показатели. На всех линиях результаты гораздо уже допустимого диапазона (±5%). Похожую картину мы наблюдали при тестировании Cooler Master MWE Bronze 650.

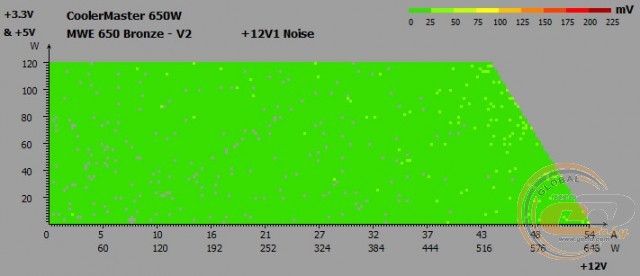

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

Cooler Master MWE 650 BRONZE – V2

Cooler Master MWE 650 BRONZE – V2

Cooler Master MWE 650 BRONZE – V2

Все отлично и в тесте на шумы и пульсации. Для всех трех каналов они не превышают 50 мВ.

Дежурная линия питания +5VSB

Cooler Master MWE 650 BRONZE – V2

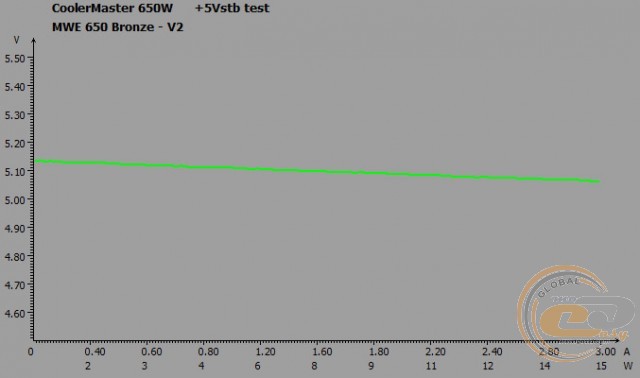

В зависимости от нагрузки, напряжение на дежурной линии питания менялось в пределах от 5,14 до 5,06 В (от 2,8% до 1,2%) при гораздо более широком допустимом диапазоне ±5%. То есть оно даже не проседало ниже номинала.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

65

130

200

275

320

400

475

550

650

Нагрузка*, %

10

20

31

42

49

62

73

85

100

PFC

0,67

0,83

0,88

0,9

0,92

0,94

0,95

0,96

0,96

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока Cooler Master MWE 650 BRONZE – V2 также можно поздравить с хорошо выполненной задачей. Уже при нагрузке 275 Вт (42% от номинала) показатель PFC достиг 0,9. Максимальное значение 0,96 зафиксировано на отметке 550 Вт и выше.

КПД

Cooler Master MWE 650 BRONZE – V2

Для соответствия сертификату 80 PLUS Bronze необходимо соблюсти два условия. Во-первых, коэффициент PFC должен составлять 0,9 при 50%-ой нагрузке. Во-вторых, КПД источника должен превышать 81%, 85% и 81% при нагрузке 20%, 50% и 100% от номинальной.

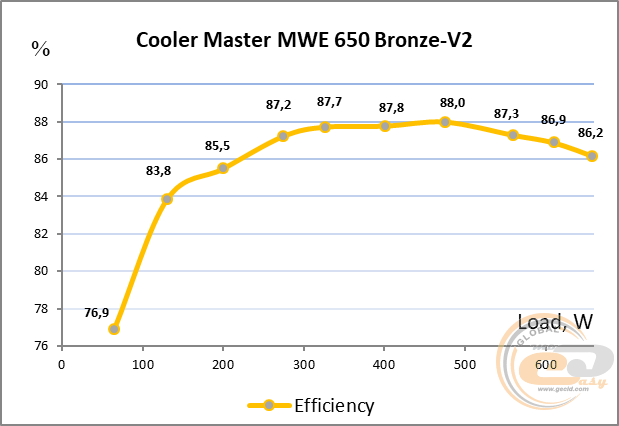

С показателем PFC проблем не было. Смотрим на КПД и видим в контрольных точках 83,8%, 87,7% и 86,2%. То есть необходимые условия для получения сертификата 80 PLUS Bronze выполнены с запасом.

Максимальную эффективность (86–88%) блок питания демонстрирует в диапазоне от 220 до 650 Вт.

Система охлаждения и температурный режим

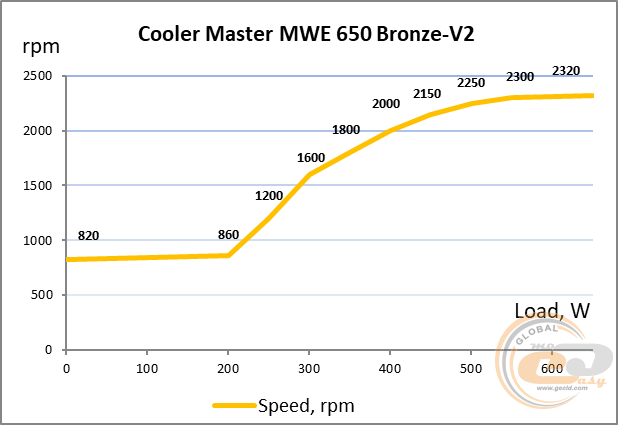

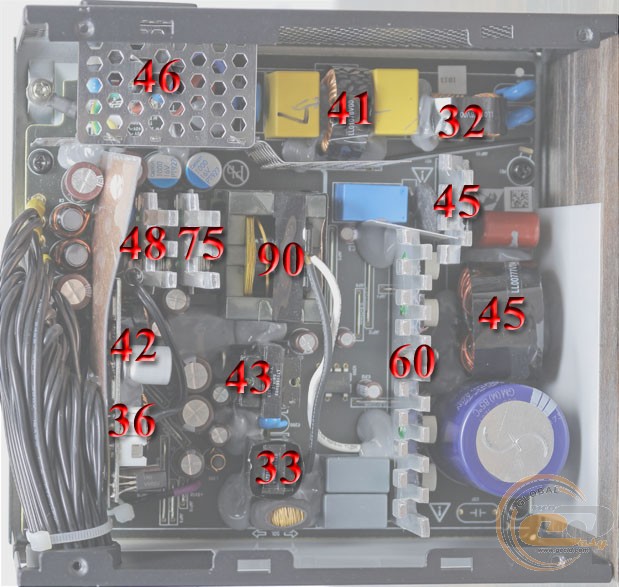

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 23°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

Cooler Master MWE 650 BRONZE – V2

На упаковке максимальная скорость вращения вентилятора составляет 2000 об/мин, а в спецификации – 2400. В реальности она действительно ближе к 2400 об/мин. Но пугаться не следует. При частоте ниже 2000 об/мин шум не превышает комфортного среднего уровня. Потом еще немного повышается, но дискомфорта не создает.

Для наглядности все показатели свели в одну таблицу:

Нагрузка на блок питания, Вт

Скорость вращения вентилятора, об/мин

Шумовой фон

до 200

820 – 860

Почти бесшумно

200 – 300

860 – 1600

Тихо

300 – 400

1600 – 2000

Ниже среднего

400 – 650

2000 – 2320

Средний

Cooler Master MWE 650 BRONZE – V2

Cooler Master MWE 650 BRONZE

Cooler Master MWE 650 BRONZE – V2

Cooler Master MWE 650 BRONZE – V2

В версии Cooler Master MWE 650 BRONZE использовалась аналогичная вертушка, но с гибридным режимом работы. При тестировании до отметки 250 Вт она бездействовала, а затем постепенно набирала обороты вплоть до 2350 Вт. При этом температуры внутри были гораздо выше, чем у Cooler Master MWE 650 BRONZE – V2. Например, главный трансформатор у первой версии прогревался до 90°С, а у второй – до 79°С. Температура находящегося возле него радиатора упала с 75° до 39°С. Подобные улучшения заметны практически на всех узлах.

Посторонние шумы во время работы блока питания

Во время практических испытаний на всем диапазоне номинальной мощности Cooler Master MWE 650 BRONZE – V2 не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.

OverLOAD

С первой версией мы не решились проводить тест на перегрузку именно из-за высоких температур внутренних узлов. У новой версии с этим проблем нет. Поэтому нагрузку на Cooler Master MWE 650 BRONZE – V2 мы подняли до 750 Вт (+15% к номинальной мощности). Напряжения на всех линиях оставались в пределах нормы. На этом мы решили прекратить тест на перегрузку, чтобы не испытывать судьбу.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы использовали мощный 6-ядерный процессор Intel Core i7-4960X в разгоне до 4,4 ГГц и пару видеокарт. Тестовая конфигурация выглядит следующим образом:

Материнская плата

ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express)

Процессор

Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, 130 Вт TDP) @ 4,4 ГГц, 1,3 В

Кулер

Thermalright TRUE Spirit 120M

Оперативная память

4 x 4096 MБ DDR3-1333 Transcend PC3-10600

Видеокарты

Palit GeForce RTX 2080 SUPER GR (250 Вт)

ASUS ROG Strix GeForce RTX 2080 Ti OC (250 Вт)

Жесткий диск

WD Caviar Blue 1 ТБ (WD10EALX)

Корпус

Spire SwordFin SP9007B с двумя 120-мм вентиляторами

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась с помощью стресс-теста FPU+GPUs в AIDA64. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, а напряжение на каналах +12В, +5В и +3,3В фиксировалось мультиметром MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

Режим

Величина, В

Отклонение, %

+12В

Idle

12,17

+1,4

Burn

12,15

+1,25

+5В

Idle

5,13

+2,6

Burn

5,13

+2,6

+3,3В

Idle

3,37

+2,12

Burn

3,37

+2,12

Входное энергопотребление, Вт

Idle

104

Burn

740

Проверка на реальной системе показала еще более высокие результаты, чем на лабораторном стенде: просадок ниже номинала не было, а общий размах отклонений находится в пределах 1,5 процентных пункта. И обратите внимание на низкую разницу межу показателями при нагрузке и бездействии систему. А ведь блок питания работал при серьезной перегрузке, обслуживая мощный процессор в разгоне и пару прожорливых видеокарт. С системами попроще показатели будут как минимум не хуже.

Энергопотребление в простое и в выключенном состоянии компьютера

Энергопотребление Cooler Master MWE 650 BRONZE – V2 в выключенном состоянии (3 Вт) компьютера и в спящем режиме (7 Вт) соответствует показателям других близких по мощности решений, побывавших в нашей тестовой лаборатории.

Итоги

Cooler Master MWE 650 BRONZE – V2

Для начала несколько слов скажем о Cooler Master MWE 650 BRONZE – V2 без сравнения с первой версией. Он получил симпатичный внешний вид с черной матовой покраской корпуса, удобные в укладке плоские шлейфы, актуальную эффективную схемотехнику (LLC + DC-DC) и достойную элементную базу с тайваньскими конденсаторами. Вентилятор на гидродинамическом подшипнике радует эффективной работой и высокой надежностью. А отсутствие защиты OCP, модульных кабелей и японских конденсаторов компенсирует приятный ценник в $63,5 на момент подготовки материала и 5-летняя гарантия от производителя. В реальных условиях блок питания вытянул систему с энергопотреблением в 740 Вт.

Что же касается сравнения с первой версией Cooler Master MWE 650 BRONZE, то видимых изменений не много. Во-первых, входной конденсатор теперь не от Elite, а от CapXon, но при сохранении аналогичных параметров и тайваньской родословной. Возможно, производитель изменил модели каких-либо транзисторов или микросхем управляющей логики, но мы не смогли этого разглядеть из-за плотной компоновки. А вот второй ключевой момент видно невооруженным глазом: это отказ от полупассивного режима и меньший нагрев ключевых узлов. Ценник же новинки даже немного снизился по сравнению с первой версией.

В итоге Cooler Master MWE 650 BRONZE – V2 является отличным блоком питания в бюджетном сегменте. По своей топологии, вертушке и характеристикам он больше похож на «золотые» источники, чем на классические «бронзовые». В надежности его работы сомнений нет: 5-летняя гарантия служит косвенным подтверждением. И если вас не смущает отсутствие модульных кабелей и японских конденсаторов, то можете смело его покупать.

Достоинства:

  • актуальная и высокоэффективная схемотехника (LLC + DC-DC)
  • соответствие сертификатам 80 PLUS Bronze, ETA A- и LAMBDA S+
  • хороший запас по мощности (не менее +15%)
  • хорошее состояние напряжения на линиях питания
  • низкие пульсации
  • наличие почти всех видов защит
  • достойное качество элементной базы
  • возможность работы в широком диапазоне сетевого напряжения
  • низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера
  • использование удобных в укладке шлейфов
  • наличие четырех 6+2-контактных разъемов PCIe
  • эффективная система охлаждения с вентилятором на надежном HDB-подшипнике
  • 5 лет гарантии


Автор: Сергей Будиловский

Выражаем благодарность компании Cooler Master за предоставленный для тестирования блок питания.
