Обзор блока питания Cooler Master MWE Bronze 650: настоящая «бронза»

Наше знакомство с разнообразной линейкой источников питания Cooler Master MWE продолжается. После тестирования модульного «золотого» 550-ваттника стоимостью около $100, хотелось бы поглядеть и на что-то более доступное. Так, за менее чем $70 вы получите уже «бронзовое» решение Cooler Master MWE Bronze 650, которое также доступно в 550- и 450-ваттных вариантах.

Cooler Master MWE Bronze 650

И хотя кабели здесь выходят непосредственно из корпуса и КПД ниже, но преимущества в виде современной схемотехники и надежной вертушки остались. Да, и никакой переплаты за LED-подсветку. Конечно же, все перечисленное – лишь малость из того, о чем вы узнаете далее.

Спецификация

Модель

Cooler Master MWE Bronze 650

(MPE-6501-ACAAB)

Тип

ATX12V v2.3

Максимальная мощность, Вт

650

Мощность по каналу +12В, Вт

648

Мощность линий +3,3В и +5В, Вт

120

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

20

Максимальный выходной ток канала +5В, А

20

Максимальный выходной ток канала +12В, А

54

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

3

Входное напряжение, В

100 – 240

Частота, Гц

50 – 60

Входной ток, А

5 – 10

КПД, %

85

Сертифицирован 80 PLUS

Bronze

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

>90

PCIe-разъемов

4 (6+2-контактные)

Модульный

Нет

Размеры вентилятора, мм

120 х 120 х 25

Тип подшипника вентилятора

HDB (гидродинамический)

Защиты

OPP, UVP, OVP, SCP, OTP

Размеры, мм

140 х 150 х 86

Сайт производителя

Cooler Master

Страница продукта

Упаковка и комплект поставки

Естественно, коробка не столь интересна, как ее содержимое. Но иногда полезно сравнить заявленные данные и фактические. И речь идет не только о технических характеристиках.

К примеру, надпись гласит о 5-летней гарантии на устройство, что в данном ценовом сегменте определенно радует. Но вот на страницах отечественных интернет-магазинов почему-то упоминается лишь 2-летний гарантийный срок. Согласитесь, разница существенная. Ну а официальный сайт и вовсе обещает 3 года. Скорее всего, все зависит от региона продаж.

В целом же коробка порадует хорошим информационным наполнением.

Cooler Master MWE Bronze 650

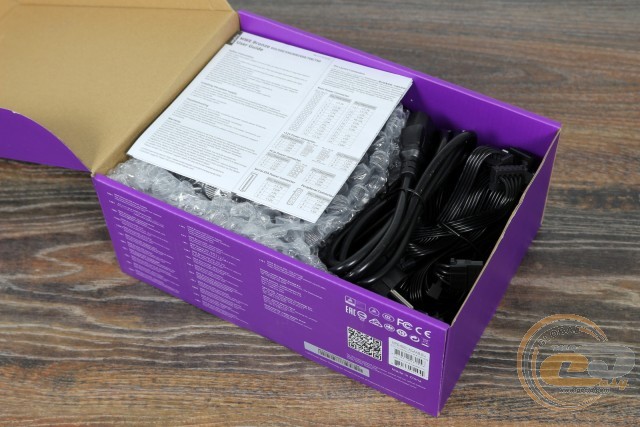

Внутренняя пупырчатая упаковка поможет сохранить блок питания от повреждений при транспортировке.

Cooler Master MWE Bronze 650

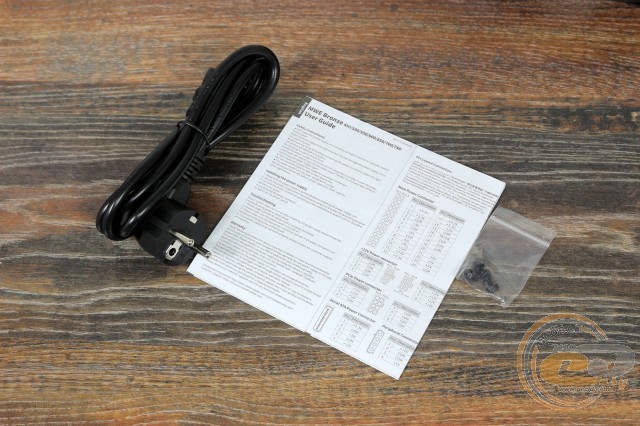

Вдобавок внутри найдутся крепежные винты, кабель питания и руководство пользователя.

Внешний вид

Cooler Master MWE Bronze 650

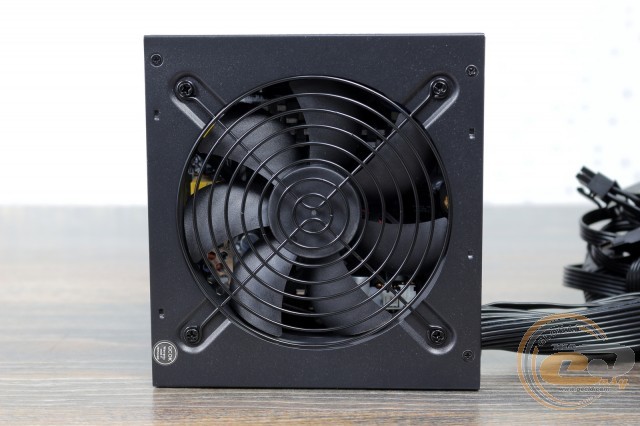

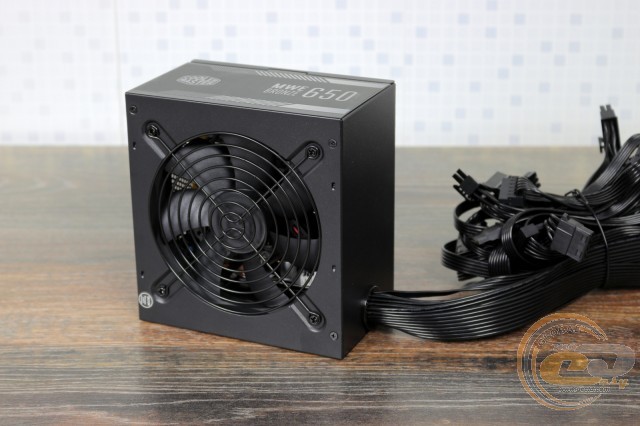

Скромность и минимализм царит во внешности Cooler Master MWE Bronze 650. Черная матовая покраска, решетка типа «гриль», привычные размеры 140 х 150 х 86 мм – все как и у множества других похожих устройств.

Cooler Master MWE Bronze 650

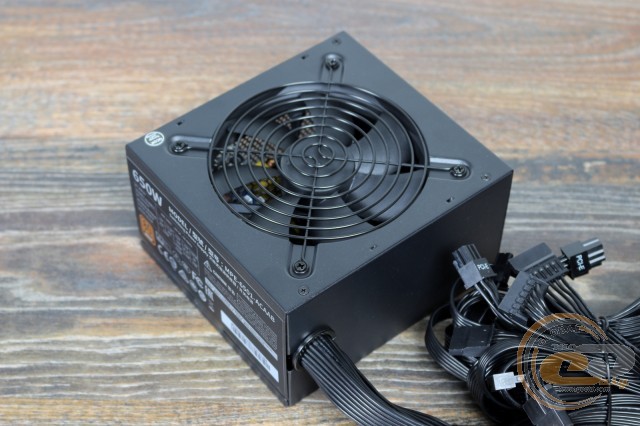

Четыре винтика соединяют две панели источника между собой. Ну а гарантийная наклейка является неотъемлемой частью одного их них.

Cooler Master MWE Bronze 650

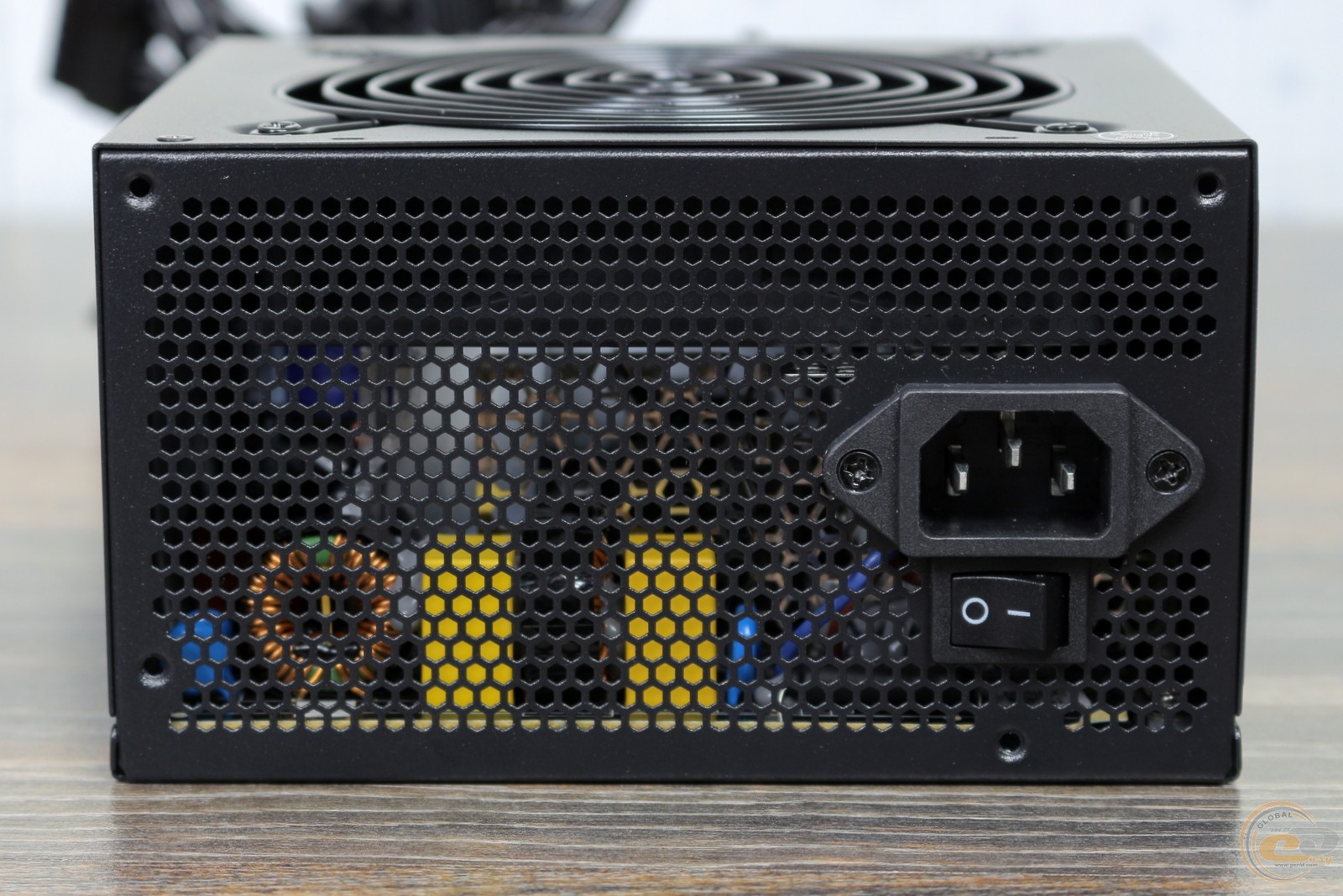

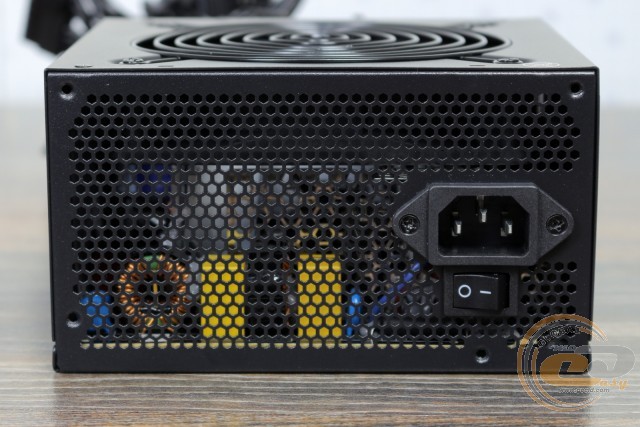

Отверстия в виде сот, входной разъем и выключатель нам также хорошо знакомы.

Cooler Master MWE Bronze 650

Уникальной в каждой модели источника является наклейка с техническими характеристиками. Радует всего одна линия +12В мощностью 648 Вт (почти равна максимальной) – на лицо использование DC-DC-преобразователей. Более мелкие каналы +3,3В и +5В предоставляют в общей сложности до 120 Вт, что также является хорошим показателем.

Cooler Master MWE Bronze 650

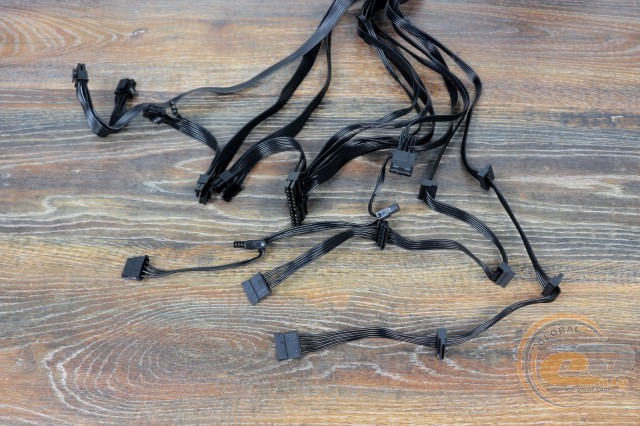

Все кабели питания выведены непосредственно из корпуса Cooler Master MWE Bronze 650. Да, хотелось бы хоть чего-то модульного. Зато так дешевле, и вероятность потери минимальная. Очень понравилось использование удобных в укладке гибких шлейфов. Даже 20+4-контактный ATX не стал исключением из правила. Калибр проводов привычный – 18 AWG (1,024 мм в диаметре), хотя местами были замечены и более крупные 16 AWG (диаметр 1,291 мм).

Cooler Master MWE Bronze 650

В сравнительно недорогом решении приятно видеть два коннектора ATX12V в 8- и 4+4-контактном исполнении. А это значит, что источник подойдет даже для питания топовых платформ от AMD и Intel. Подключить пару видеокарт помогут четыре 6+2-контактных коннектора PCIe. Для восьми SATA-накопителей и четырех периферийных устройств также есть все необходимое. Что касается длины проводов, то Cooler Master MWE Bronze 650 запросто можно покупать для установки в корпусах формата Full Tower – трудностей быть не должно.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный ATX

1

58

8-контактный и 4+4-контактный ATX12V

1

65-75

два 6+2-контактных PCIe

2

55-65

четыре SATA

2

50-65-80-90

четыре PATA

1

50-60-75-90

Внутреннее устройство

Cooler Master MWE Bronze 650

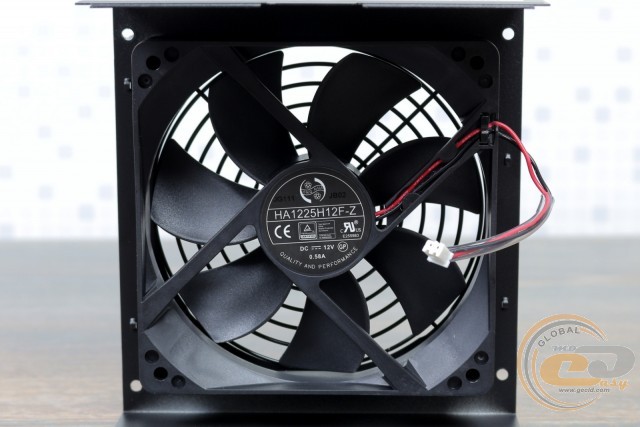

Здравствуй, старый знакомый! 120-мм 7-лопастный вентилятор Hong Hua HA1225H12F-Z мы уже встречали внутри «золотых» Seasonic G-750 и RIOTORO ENIGMA 750WG2. Приятно видеть его и здесь. Электротехнические параметры остались прежними – вертушка потребляет менее 7 Вт (12 В, 0,58 А). Но главное здесь – использование надежного гидродинамического подшипника. Как следствие, имеем более длительное время эксплуатации и меньший шум по сравнению со столь распространенной втулкой. Кстати, от пластиковой пластины для оптимизации потока воздуха здесь решительно отказались.

Cooler Master MWE Bronze 650

Пассивный отвод осуществляется четырьмя алюминиевыми радиаторами, размещенными на наиболее горячих узлах – с этим здесь все хорошо. Да и во многих устройствах Cooler Master мы привыкли к повышенной частоте вращения вертушки ради снижения температуры. Далее обязательно посмотрим, как с этим обстоят дела в обозреваемом БП.

Cooler Master MWE Bronze 650

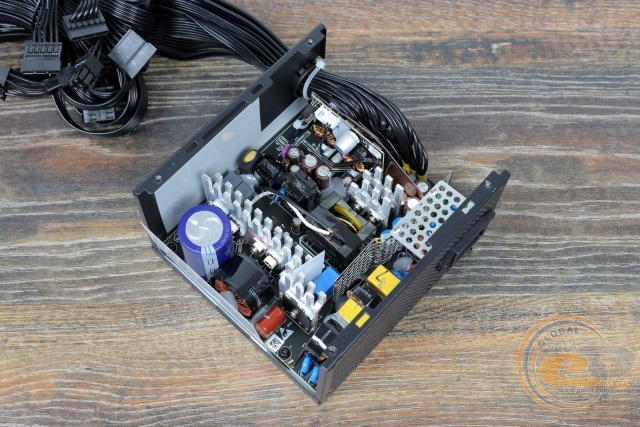

Время углубиться в схемотехнику. Почти вся начинка 650-ваттника поместилась на компактной плате внутри 140-мм корпуса. Возле главного электролита предусмотрено место для еще одного конденсатора, который так и не был распаян. В остальном все на своих местах.

Cooler Master MWE Bronze 650 Cooler Master MWE Bronze 650

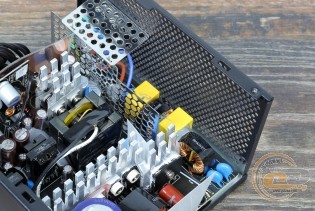

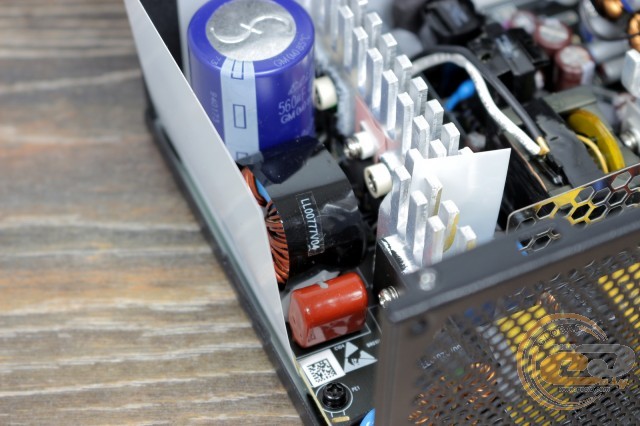

EMI-фильтр представлен в полном составе: пара X- и четыре Y-конденсатора, два дросселя и варистор. Самым очевидным элементом защиты является плавкий предохранитель, также распаянный у входного разъема.

Cooler Master MWE Bronze 650

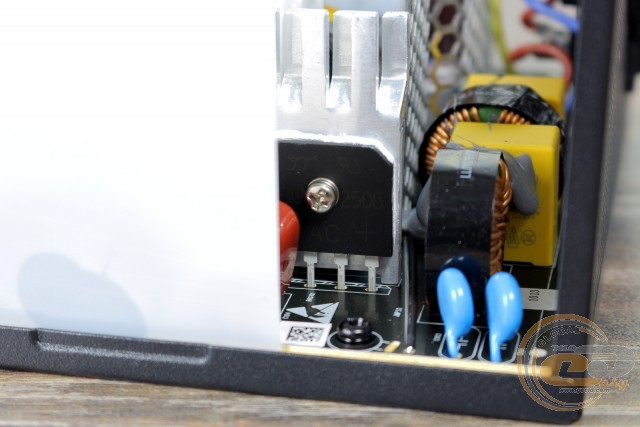

Небольшой алюминиевый радиатор отвечает за охлаждение диодной сборки Diodes Incorporated GBJ2508 с очень хорошим запасом по току – до 25 А.

Cooler Master MWE Bronze 650

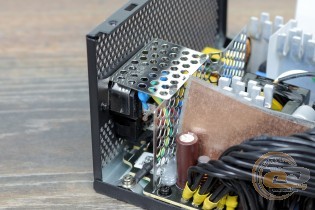

Второй охладитель отводит тепло от силовых элементов APFC, размещенных возле дросселя данного узла.
