16-06-2021

Обзор блока питания Cooler Master V650 SFX Gold: большая сила в компактном корпусе

Наверное, многие владельцы ПК задумывались о сборке системника в компактном корпусе, чтобы он занимал совсем мало места, но справлялся с любыми задачами не хуже полноразмерного. Реально? Вполне! Правда, в таком случае придется хорошенько поискать подходящий корпус, материнскую плату, видеокарту и систему охлаждения процессора. Да, еще и источник питания должен быть одновременно миниатюрным и достаточно мощным.

Cooler Master V650 SFX Gold

Один из примеров такого рода решений – «золотая» новинка образца 2021 года, блок питания Cooler Master V650 SFX Gold (MPY-6501-SFHAGV) на целых 650 Вт. Да, и это еще не предел...

Спецификация

Модель

Cooler Master V650 SFX Gold
(MPY-6501-SFHAGV)

Тип

SFX 12V 3.42 / EPS12V

Номинальная мощность, Вт

650

Мощность по каналу 12В, Вт

649,2

Мощность линий +3,3В и +5В, Вт

120

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

20

Максимальный выходной ток канала +5В, А

20

Максимальный выходной ток канала +12В, А

54,1

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

3

Входное напряжение, В

100 − 240

Частота, Гц

50 − 60

Входной ток, А

4 – 8

КПД, %

≤92%

Сертифицирован 80 PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

93

PCIe-разъемов

4 (6+2-контактные)

Модульный

Да

Размеры вентилятора, мм

92 х 92 х 15

Тип подшипника вентилятора

FDB

Защиты

OPP, OVP, UVP, OCP, OTP, SCP

Размеры источника, мм

100 х 125 х 64

Гарантия, лет

10

Время наработки на отказ БП (MTBF), часов

100 000

Сайт производителя

Cooler Master

Cooler Master V650 SFX Gold

Упаковка и комплект поставки

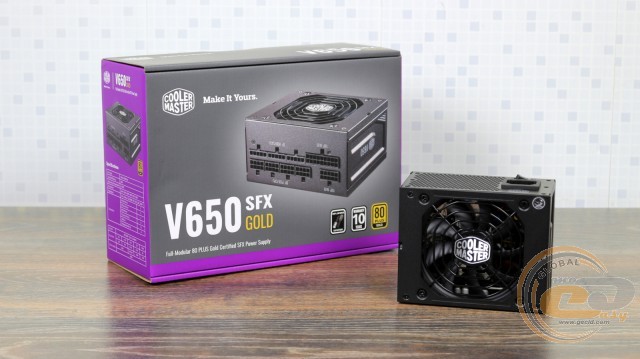

Коробка имеет хорошо узнаваемый окрас, свойственный устройствам Cooler Master. Здесь же имеем предостаточно информации о ключевых преимуществах БП, в том числе перечень коннекторов и электротехнические показатели. Правда, для понимания всего перечисленного пригодится знание английского.

Cooler Master V650 SFX Gold

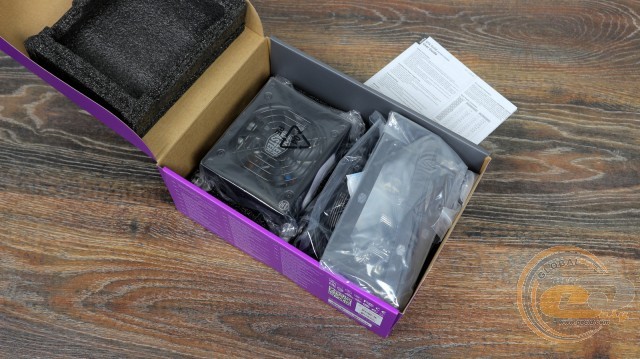

Сам блочек со всех сторон надежно защищен смягчающими вставками.

Cooler Master V650 SFX Gold

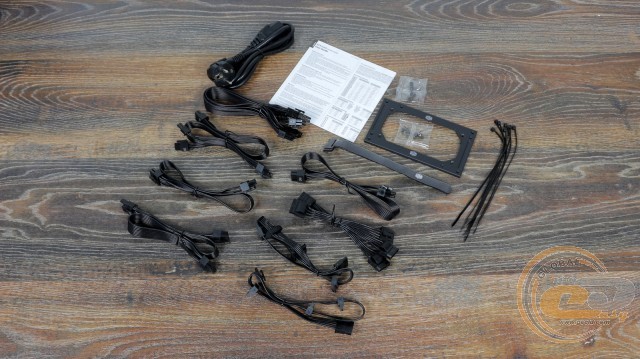

Еще около половины пространства внутри упаковки занимают:

  • сетевой шнур питания;
  • набор модульных кабелей;
  • два комплекта крепежных винтов в пакетах;
  • набор многоразовых и одноразовых стяжек;
  • бумажная документация;
  • рамка для монтажа источника в отсек для ATX-устройства.

Благодаря последней новинку при необходимости можно установить и внутри полноформатного ATX-корпуса. Но в таком случае следует учесть применение более коротких кабелей питания.

Внешний вид

Cooler Master V650 SFX Gold

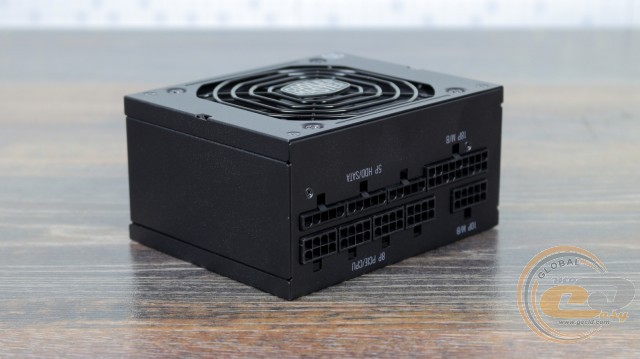

Компактный прямоугольный брусочек с черным матовым окрасом имеет вполне ординарные размеры, как для устройства формата SFX: 100 х 125 х 64 мм. В одной и той же плоскости находятся винты для крепления вентилятора и для доступа внутрь устройства. Один из них прикрыт гарантийной наклейкой, срок годности которой составляет внушительные 10 лет.

Cooler Master V650 SFX Gold

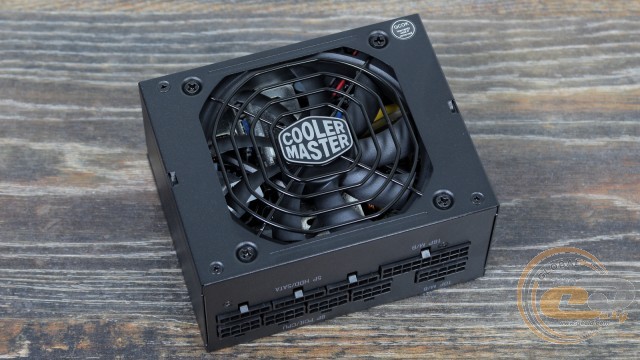

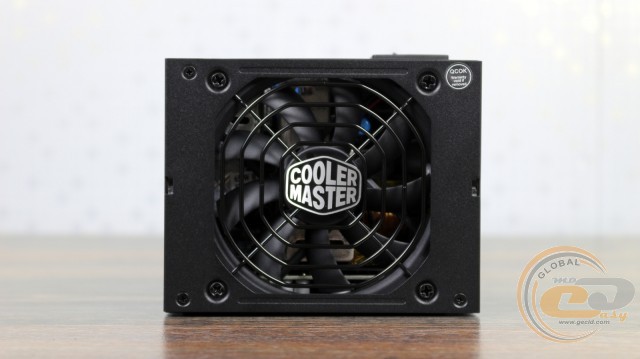

Вентилятор диаметром 92 мм посередине панели защищен решеткой типа «гриль» с фирменным логотипом в центре, чтобы безошибочно можно было определить производителя устройства.

Cooler Master V650 SFX Gold

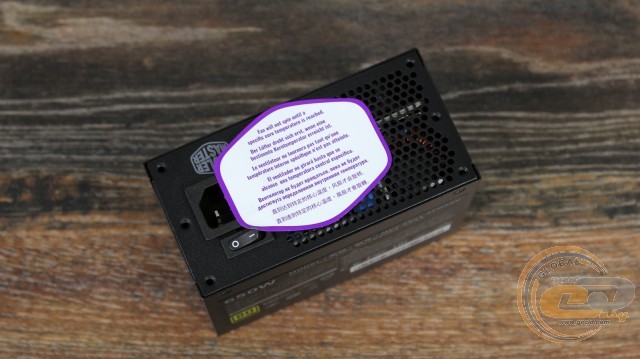

Тыльная панель встречает нас предупреждающей наклейкой. Она гласит, что пропеллер не будет вращаться до достижения определенной температуры внутри источника. Что же, спасибо за напоминание!

Cooler Master V650 SFX Gold

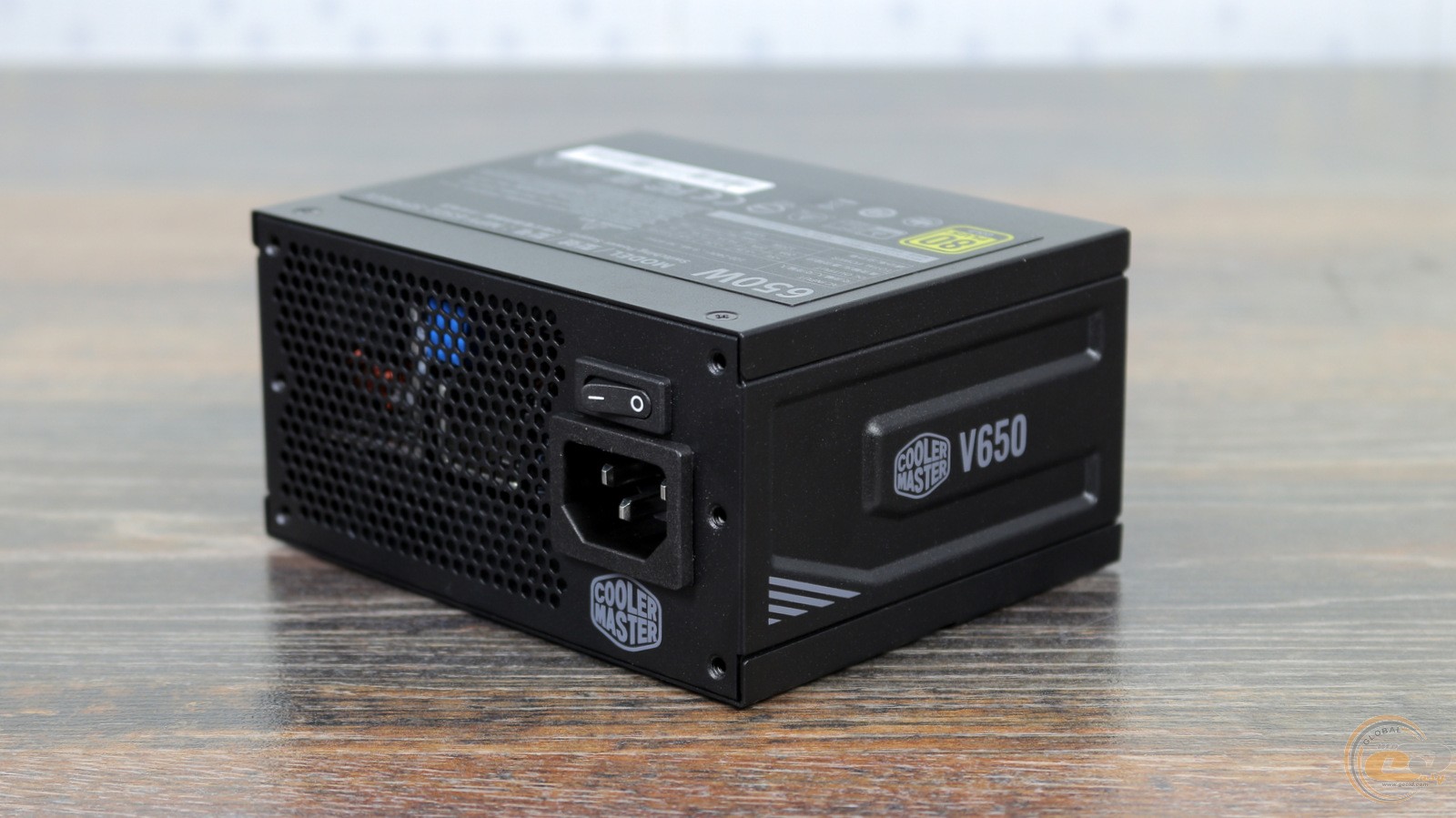

Помимо наклейки здесь нашлось место для компактного выключателя, разъема питания, логотипа производителя и отверстий-сот. Переключателя гибридного режима нет, следовательно, отключить его никак не получится.

Также внимание привлекает одна из боковин: она рельефная и дополнена соответствующими надписями.

Cooler Master V650 SFX Gold

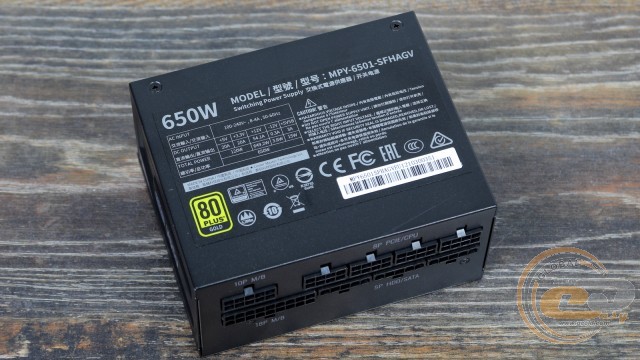

Но больше всего интереса представляет наклейка на «брюшке» БП. Здесь указано применение одной 12-вольтной линии мощностью 99,9% от номинала. Для младших каналов +3,3В и +5В также выделено предостаточно – 120 Вт в сумме или по 20 А на каждый из них.

Cooler Master V650 SFX Gold

Все кабели у Cooler Master V650 SFX Gold полностью модульные. Для удобства укладки они выполнены в виде гибких шлейфов. Калибр большинства проводов привычный – 18 AWG, но для питания видеокарт используются проводники потолще – 16 AWG.

Основные коннекторы питания (20+4-контактный ATX и пара 8-контактных ATX12V) обеспечивают поддержку компьютеров с одним или двумя CPU. А для питания графической подсистемы в составе новинки есть четыре 6+2-контактных PCIe на двух проводах. Периферийные же коннекторы позволят подсоединить до восьми устройств SATA и до четырех PATA.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Калибр применяемых проводов

20+4-контактный ATX

1

30

18 AWG

8-контактный ATX12V

1

50

18 AWG

4+4-контактный ATX12V

1

50

18 AWG

два 6+2-контактных PCIe

2

40-55

16 AWG

четыре SATA

2

10-20-30-45

18 AWG

четыре PATA

1

10-20-30-45

18 AWG

Cooler Master V650 SFX Gold

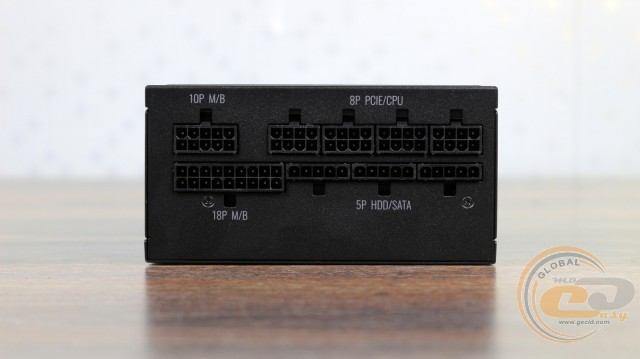

Кстати, все разъемы для подключения кабелей подписаны, поэтому с данной процедурой справится даже новичок. Тем более что и форма отверстий не позволит ошибиться.

Внутреннее устройство

Cooler Master V650 SFX Gold

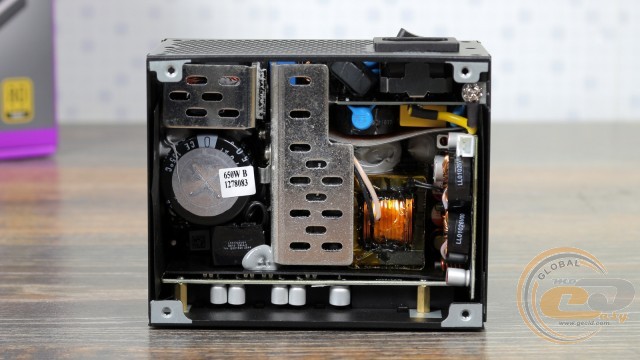

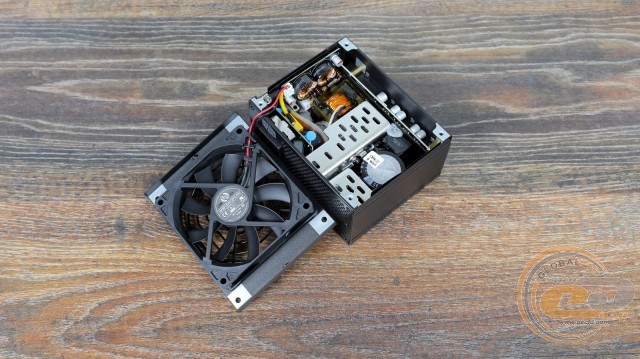

После внешнего осмотра хочется окунуться в схемотехнику. К сожалению, компактные габариты SFX-устройства вылились в максимально тесную компоновку, поэтому рассмотреть все узлы детально не получилось. Но хотя бы о ключевых обязательно расскажем.

Cooler Master V650 SFX Gold

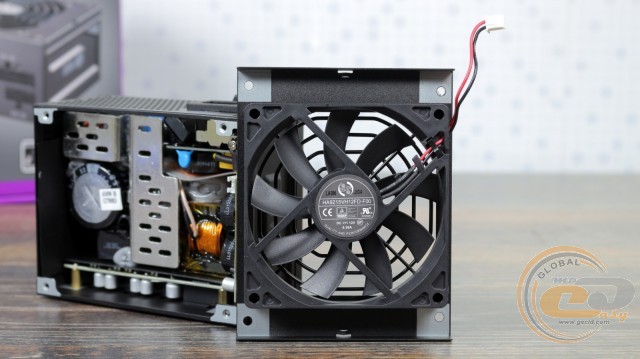

Итак, вентилятор HONG HUA HA9215VH12FD-F00 имеет скромный диаметр 92 мм и небольшую 15-мм высоту профиля. В его основе применяется надежный и тихий гидродинамический подшипник. Сама вертушка потребляет 4,32 Вт (12 В при 0,35 А), подключаясь через привычный съемный двухконтактный коннектор.

Cooler Master V650 SFX Gold

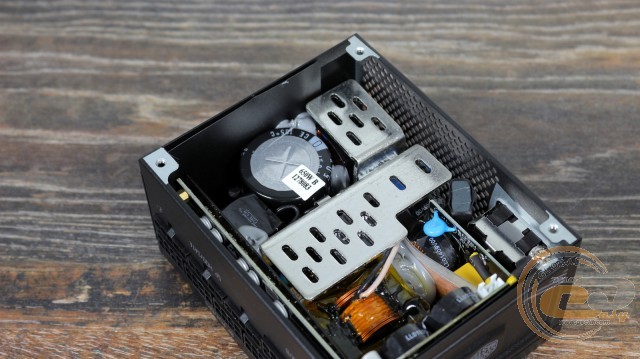

Гибридный режим работы СО требовательный к размерам радиаторов. Их здесь два, оба они Г-образные и имеют вырезы для более эффективного отвода тепла. Заметно стремление производителя максимально увеличить площадь теплоотвода – похвально!

Cooler Master V650 SFX Gold

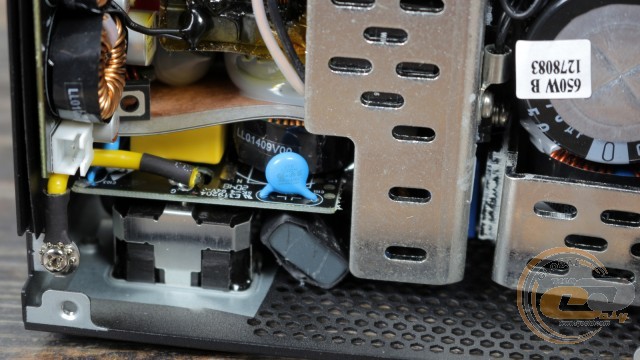

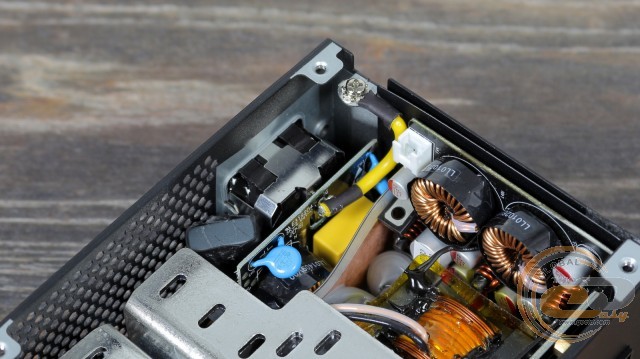

Из элементов входного EMI-фильтра Cooler Master V650 SFX Gold нам удалось рассмотреть один дроссель, пару X- и четыре Y-конденсатора, а также варистор (у входного разъема, с обратной стороны дочерней платы).

Cooler Master V650 SFX Gold

На радиаторе поменьше закреплена диодная сборка. А под охладителем виднеется крупный дроссель узла APFC.

Cooler Master V650 SFX Gold

Входной конденсатор Nichicon японского производства принадлежит к высокотемпературной серии (до 105°C). Его емкость немного выше, чем мы обычно видели внутри 650-ваттников – 470 мкФ вместо 440 мкФ.
