Обзор блока питания COUGAR GEX PRO 850: тихий и холодный
14-04-2025
Хотя у многих продукция компании COUGAR ассоциируется прежде всего с доступными источниками питания, львиную часть ее ассортимента занимают как раз “золотые” устройства. На данный момент в нем насчитывается девять таких моделей, большинство из которых доступны в нескольких вариантах по мощности.
Один из них — COUGAR GEX PRO 850 с ценником более ₴5000 или $120. Да, это не самый дешевый 850-ваттник на рынке. Зато он оборудован самым современным коннектором для видеокарт PCIe 5.1 (он же 12V-2×6) и сопровождается длительной 10-летней гарантией. А о других особенностях данного устройства вы узнаете дальше.
Спецификация
Модель |
COUGAR GEX PRO 850 (CGR GEXP-850)
|
Тип |
ATX12V 3.1 |
Максимальная мощность, Вт |
850 |
Мощность по каналу +12В, Вт. |
850 |
Мощность линий +3,3В и +5В, Вт. |
100 |
Количество линий +12В |
1 |
Максимальный входной ток канала +3,3В, А |
20 |
Максимальный входной ток канала +5В, А |
20 |
Максимальный входной ток канала +12В, А |
70,8 |
Максимальный входной ток канала -12В, А |
0,3 |
Максимальный входной ток канала +5Vsb (дежурная линия питания), А |
3,0 |
Входное напряжение, В |
100 − 240 |
Входящий ток, А |
5 − 10 |
КПД, % |
≤92 |
Сертификация 80 PLUS |
Gold |
Метод компенсации коэффициента мощности |
Активный |
PCIe-разъемов |
3 (6+2-контактные) |
Разъем PCIe 5.1 (12V-2×6) |
1 |
Модульный |
да |
Размеры вентилятора, мм |
120 х 120 х 25 |
Тип подшипника вентилятора |
Гидродинамический (HDB) |
Защиты |
OPP, OVP, UVP, OCP, OTP, SCP |
Размеры (Д х Ш х В), мм |
140 х 150 х 86 |
Гарантия, лет |
10 |
Сайт производителя |
|
Страница устройства |

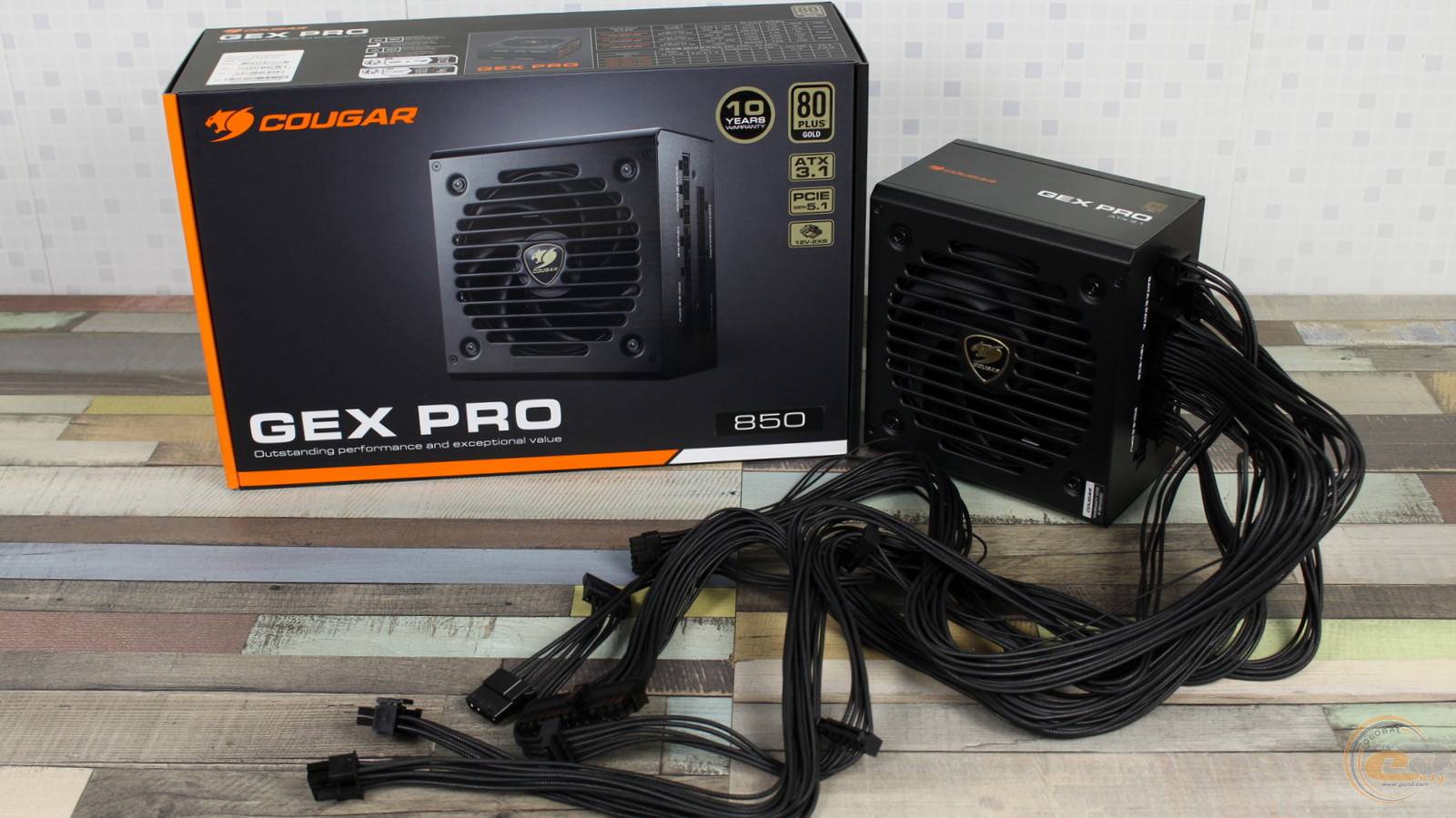

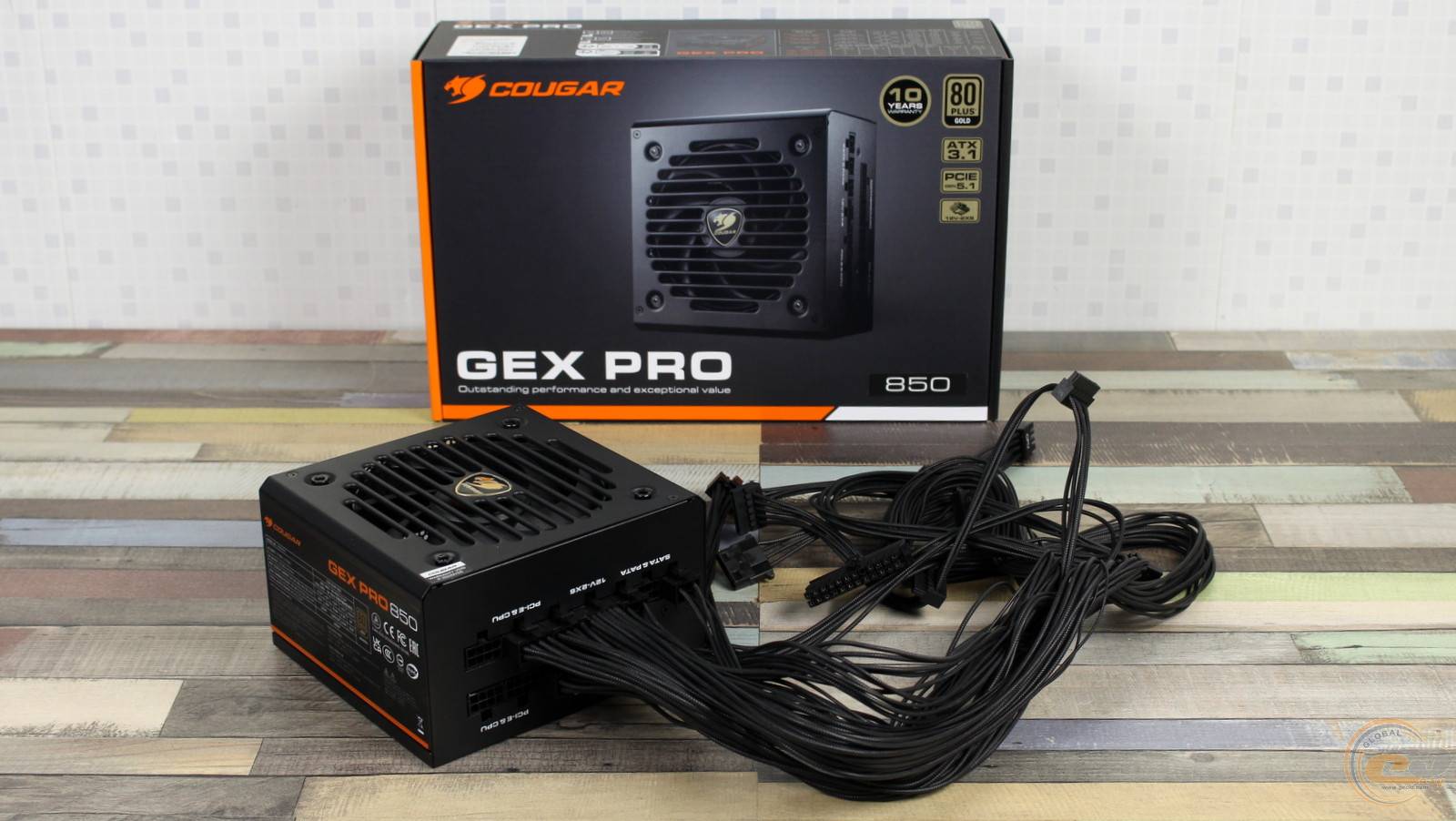

Упаковка и комплект поставки

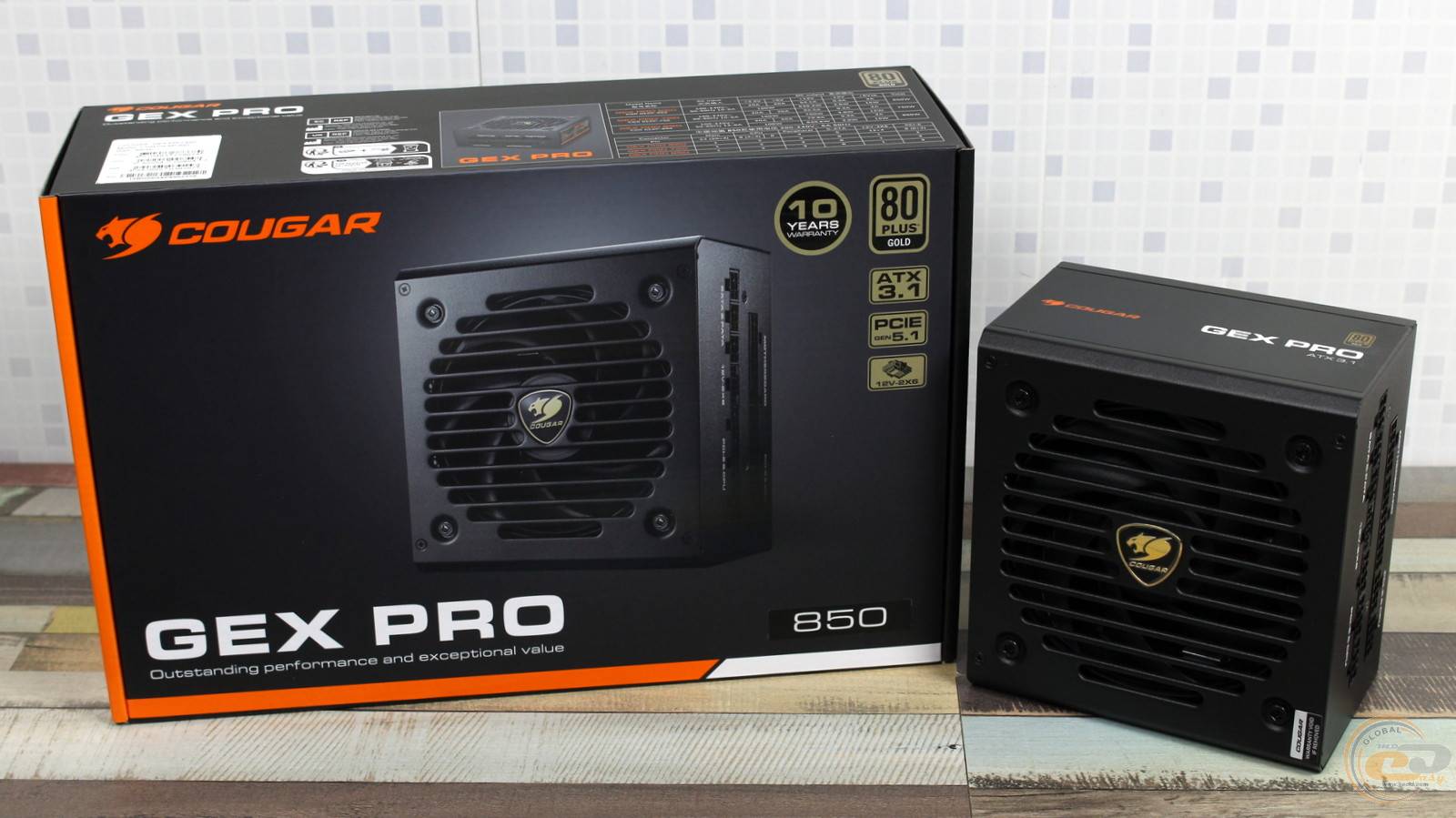

Коробка унифицирована для трех блоков питания линейки COUGAR GEX PRO – мощностью 650, 750 и 850 Вт. На ней перечислены их общие особенности и технические характеристики каждого из них.

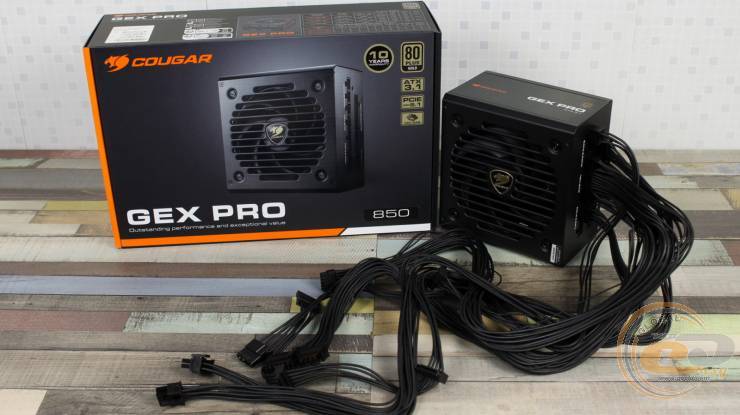

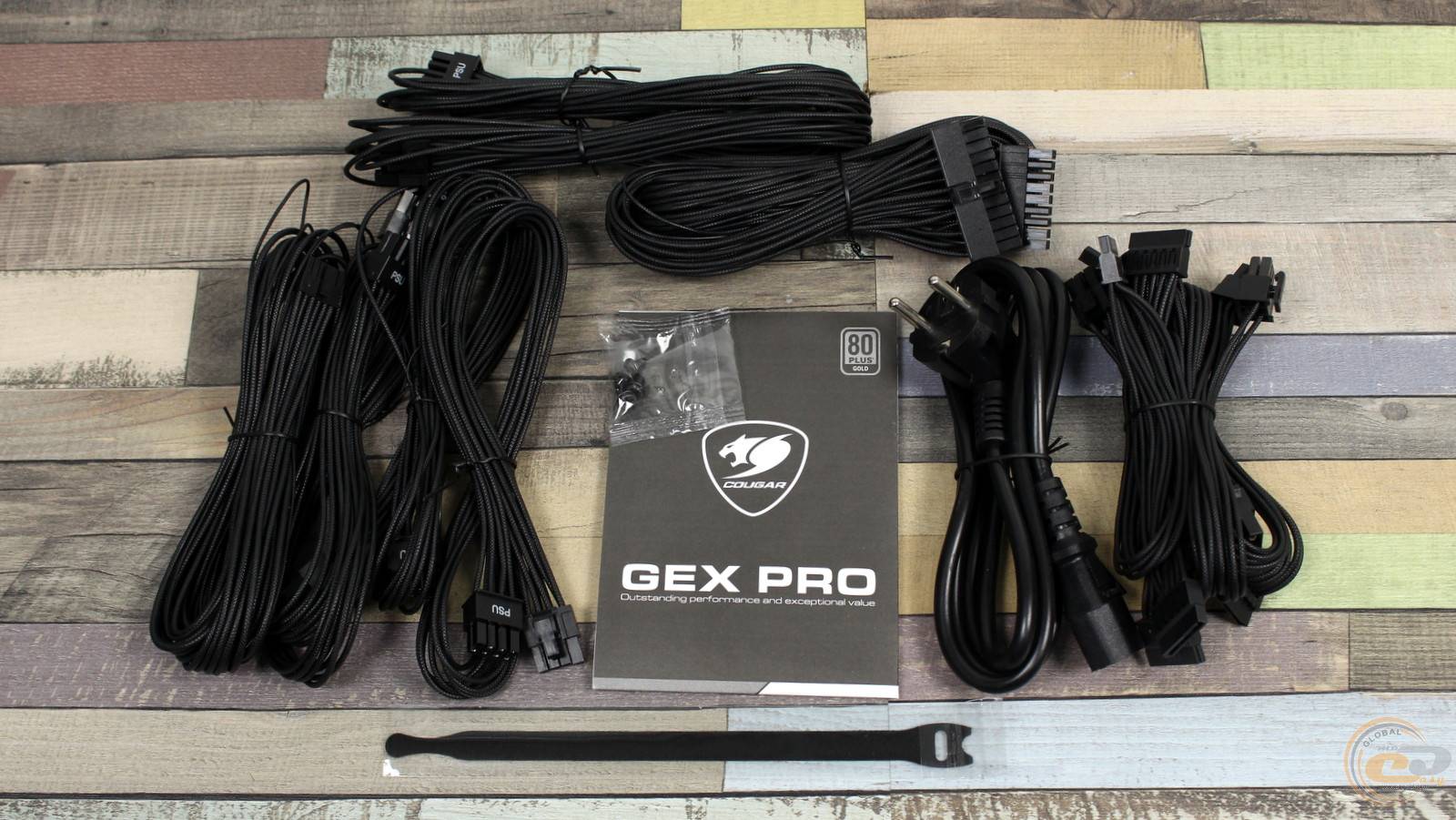

Комплектация устройства включает в себя самые необходимые компоненты: входной кабель питания и модульные кабели, крепежные винты и руководство пользователя.
Внешний вид

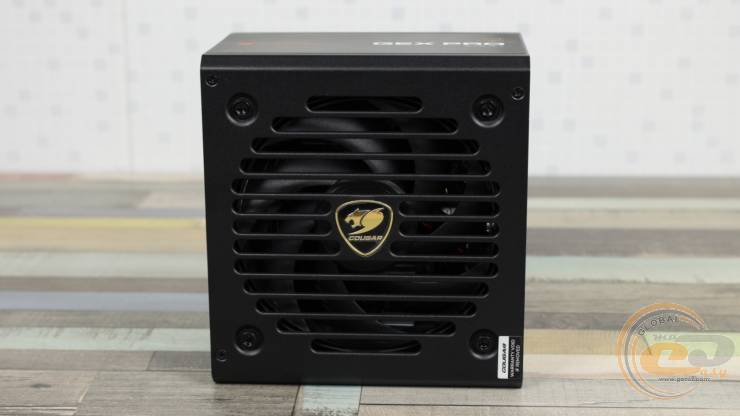

Одним из преимуществ COUGAR GEX PRO 850 есть достаточно компактные размеры как для такого мощного источника. Так, все наполнение удалось поместить в пределах вполне привычных для ATX-устройств габаритов 140 х 150 х 86 мм. Этому, в частности, способствовало и использование 120-мм пропеллера.

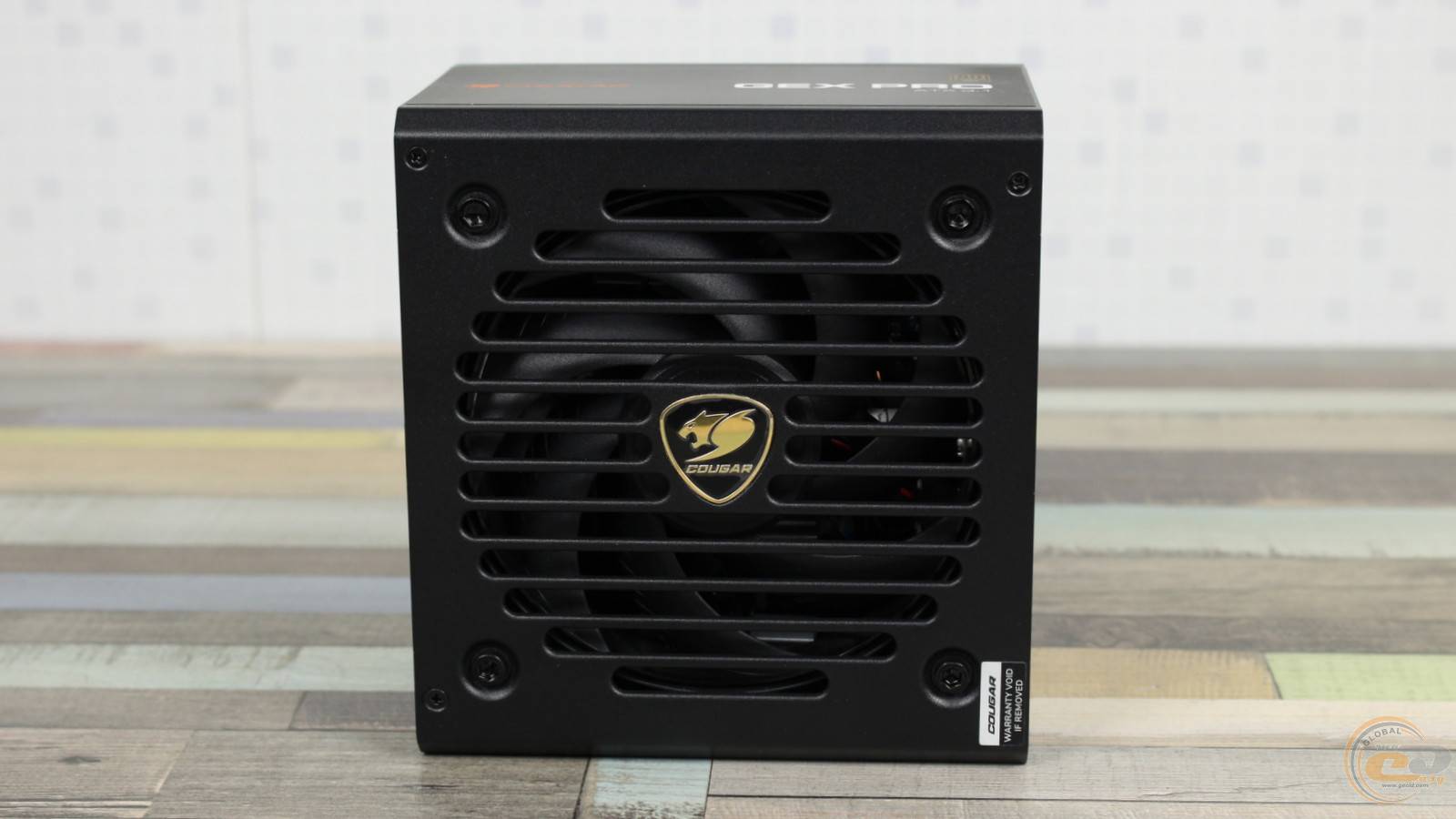

Над ним, в свою очередь, расположились оригинальные продолговатые прорези и золотистый логотип производителя. Вентилятор крепится четырьмя винтами под шестигранный ключ. Кроме того, корпус получил два скошенных ребра. Как видим, производитель позаботился о том, чтобы устройство можно было легко отличить на фоне многих других источников питания даже несмотря на типичный черный цвет.
На одном из винтов находится гарантийная пломба, которая будет действовать 10 лет со дня покупки устройства. Но имейте в виду, что многие отечественные интернет-магазины предоставляют на него только 5-летнюю гарантию.

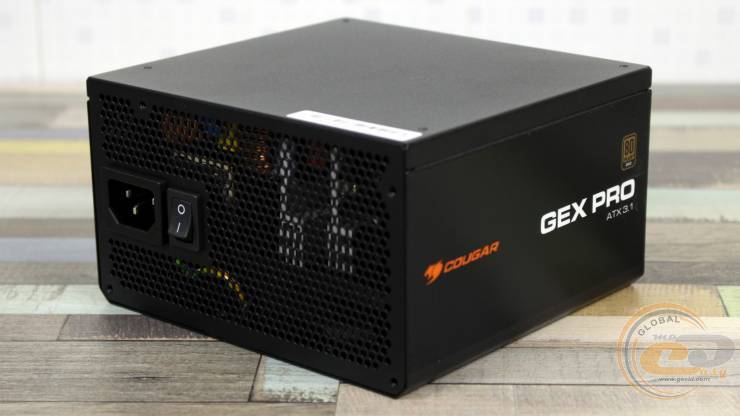

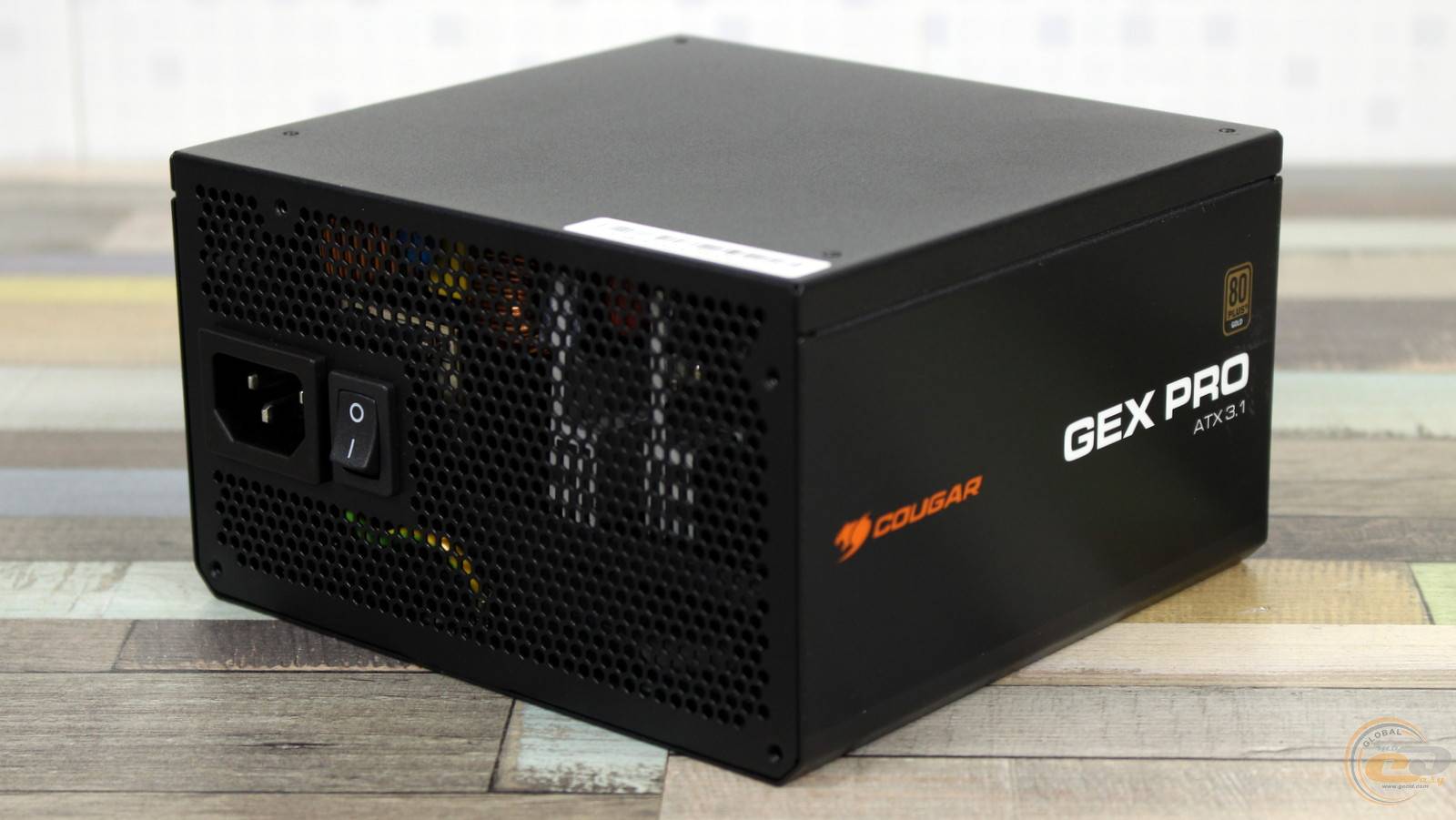

А вот тыл особо ничем не выделяется: отверстия имеют форму сотов, рядом с которыми расположен разъем питания и выключатель.

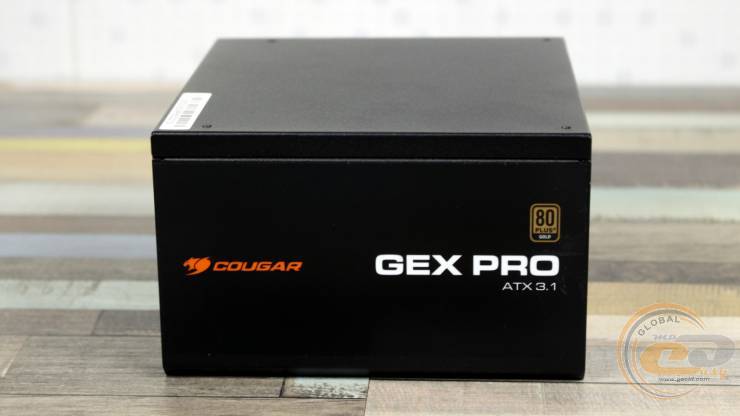

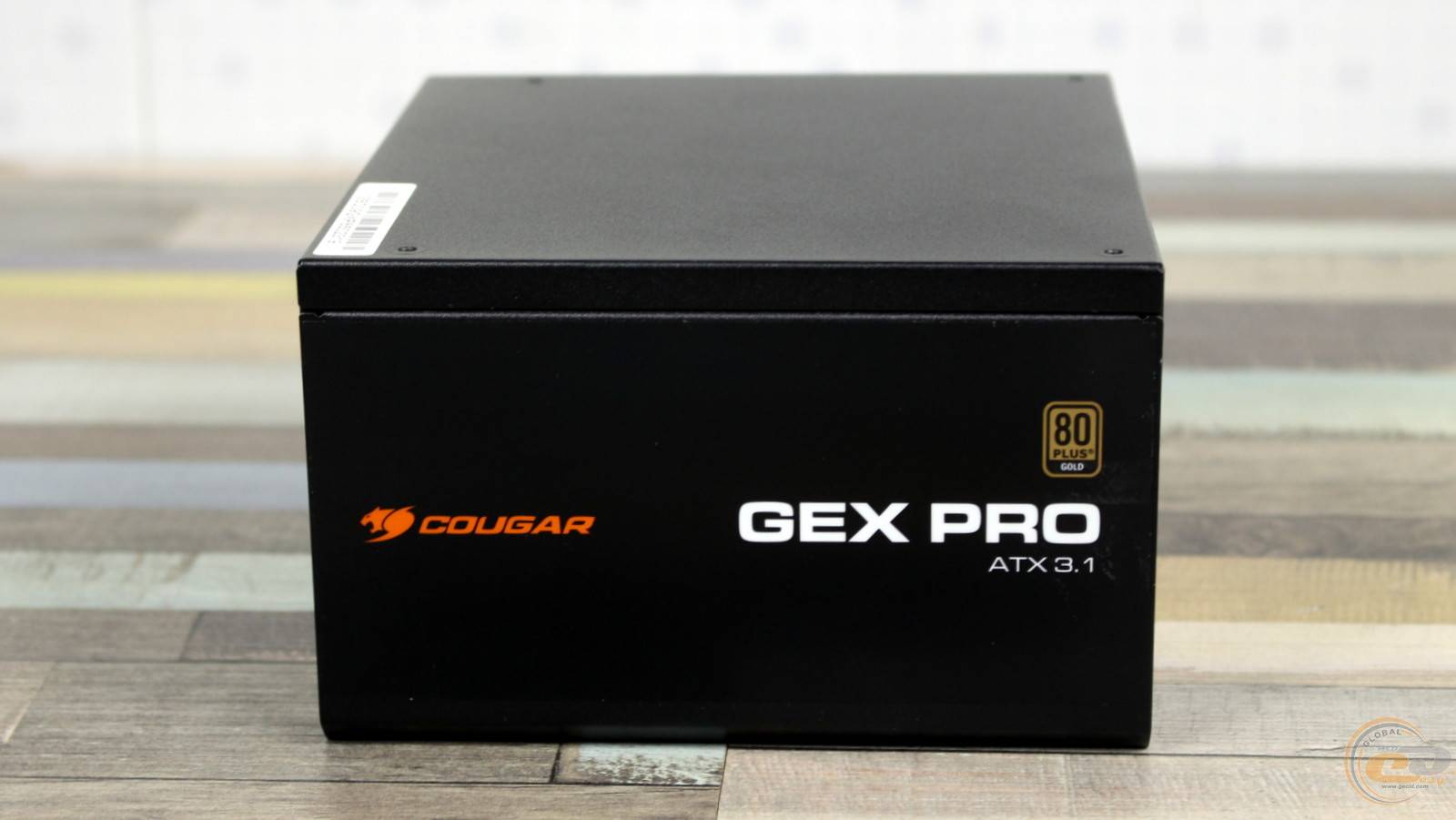

Боковые стороны украшены черными наклейками с бело-оранжевыми надписями. Если устройство установить вентилятором вниз, тогда сквозь прозрачную панель можно будет рассмотреть название производителя, серию устройства и логотип 80 PLUS Gold.

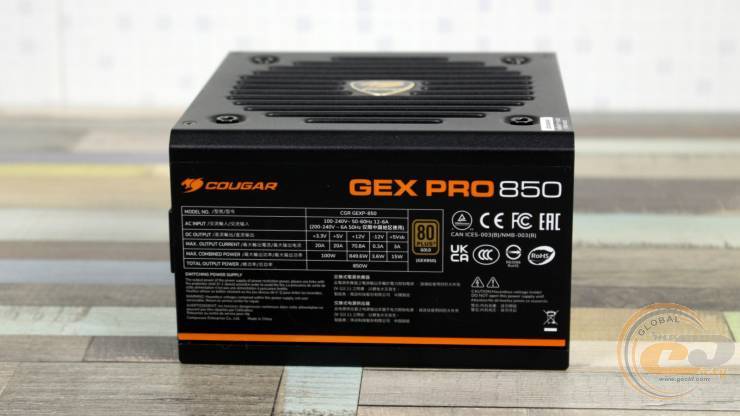

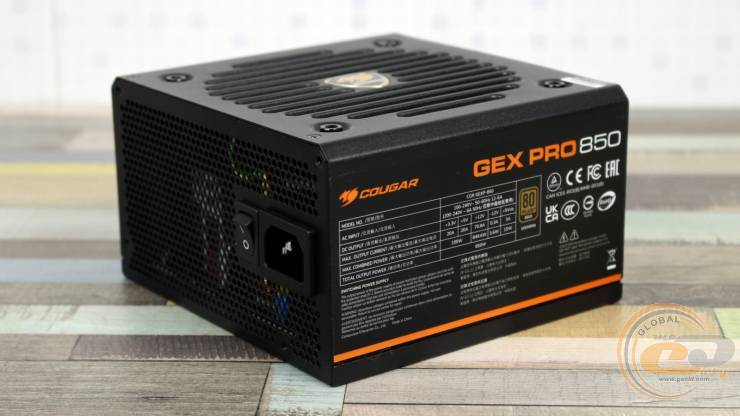

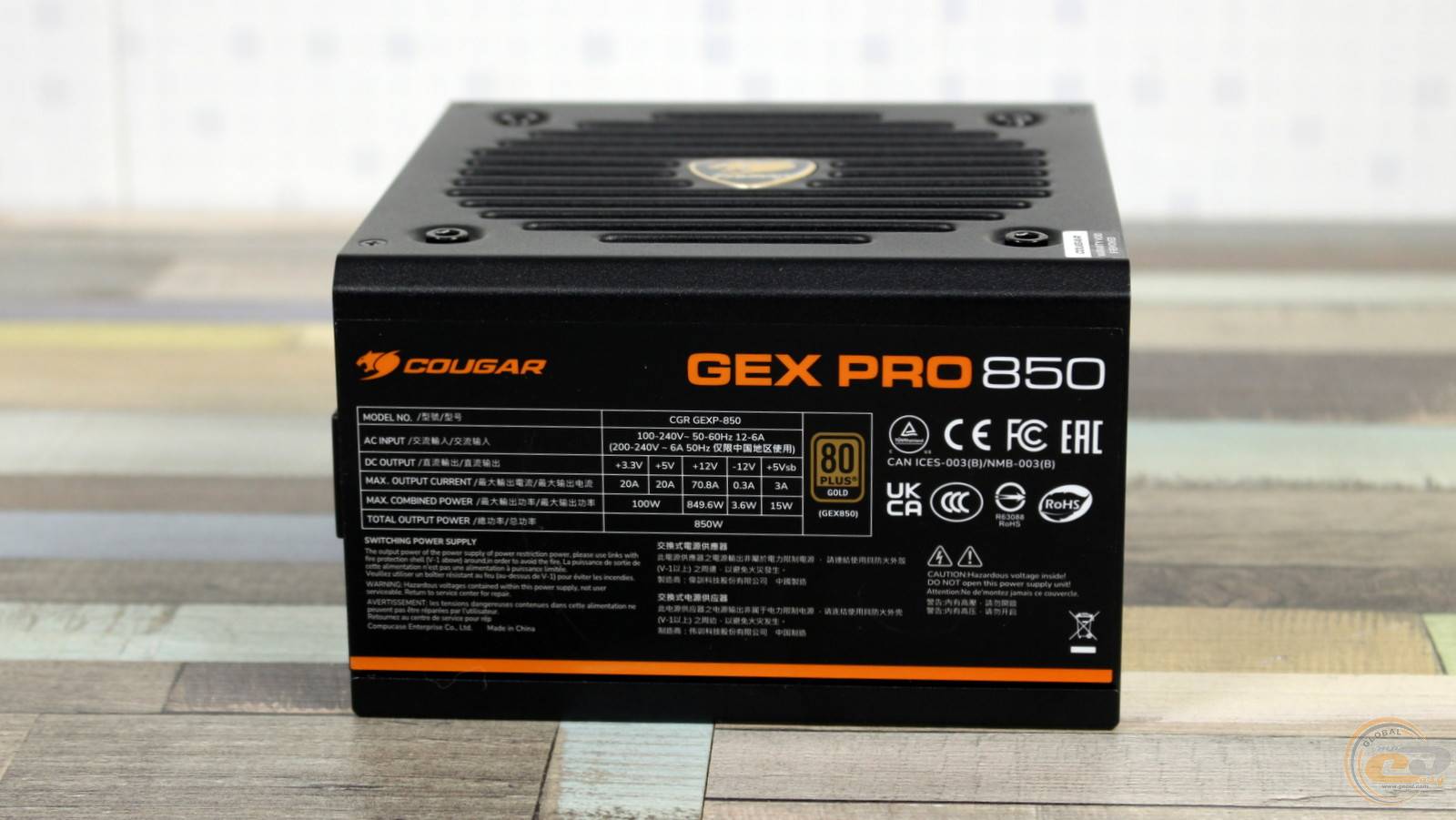

Если же вентилятор будет направлен вверх, тогда перед пользователем уже будет более информативная наклейка с электротехническими характеристиками. В их числе упомянута немалая номинальная мощность 850 Вт, практически полностью доступная по ключевой линии +12В. Каналы +3,3В и +5В обеспечивают вполне привычные и достаточные 100 Вт или максимум 20 А на каждый из них.

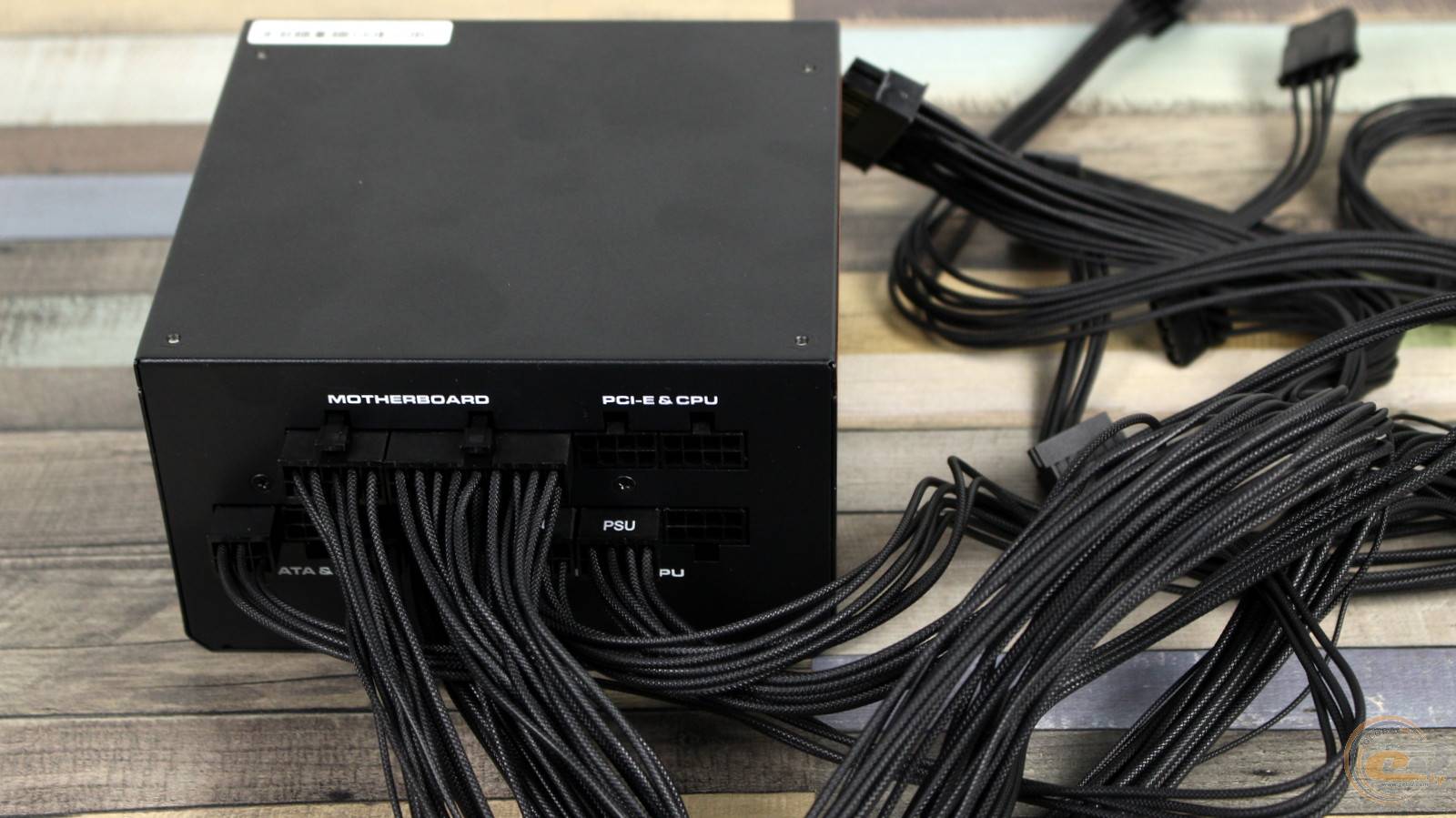

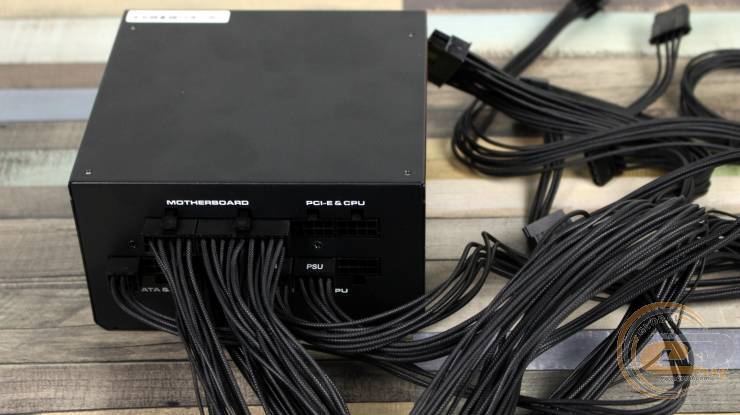

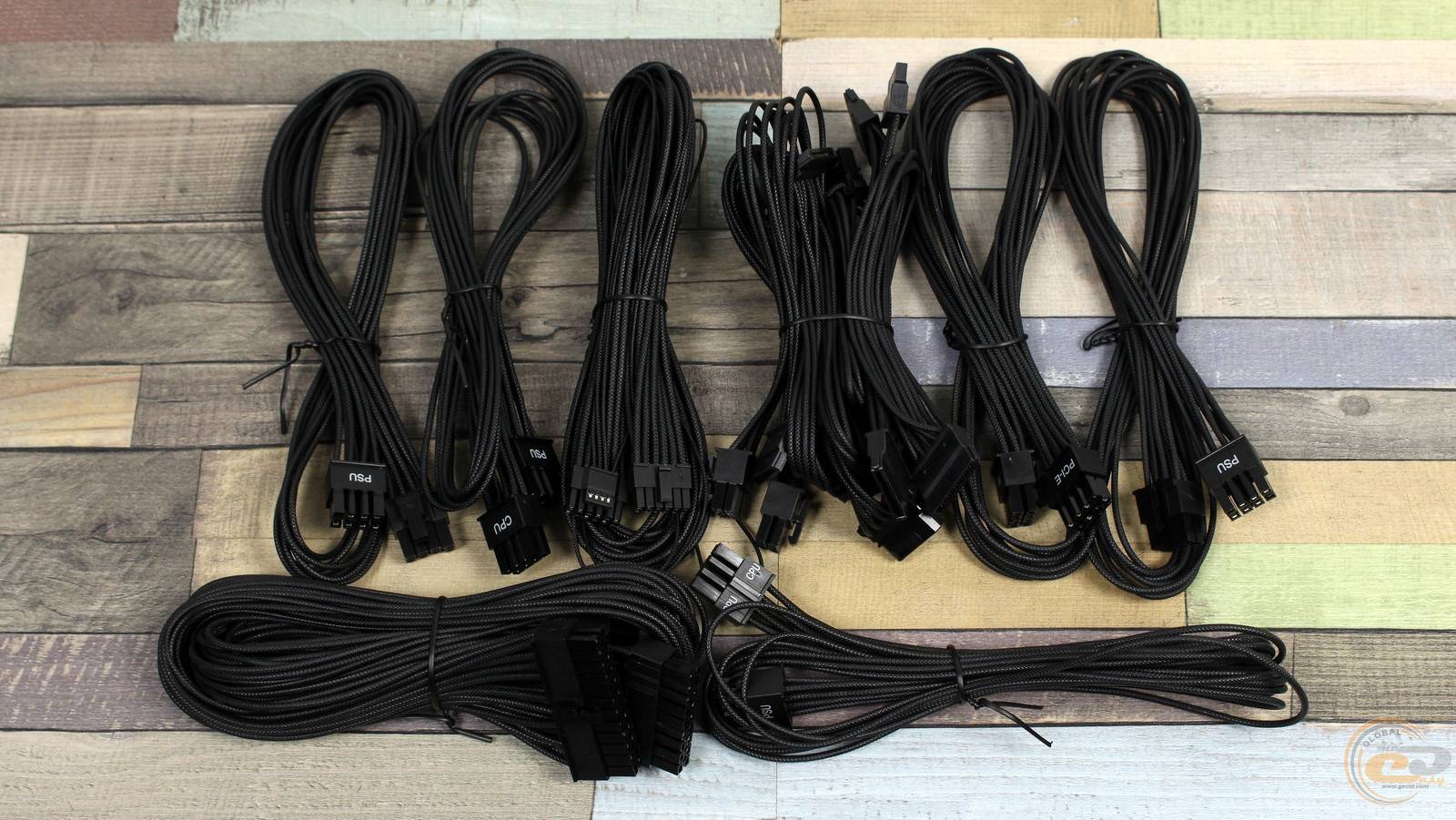

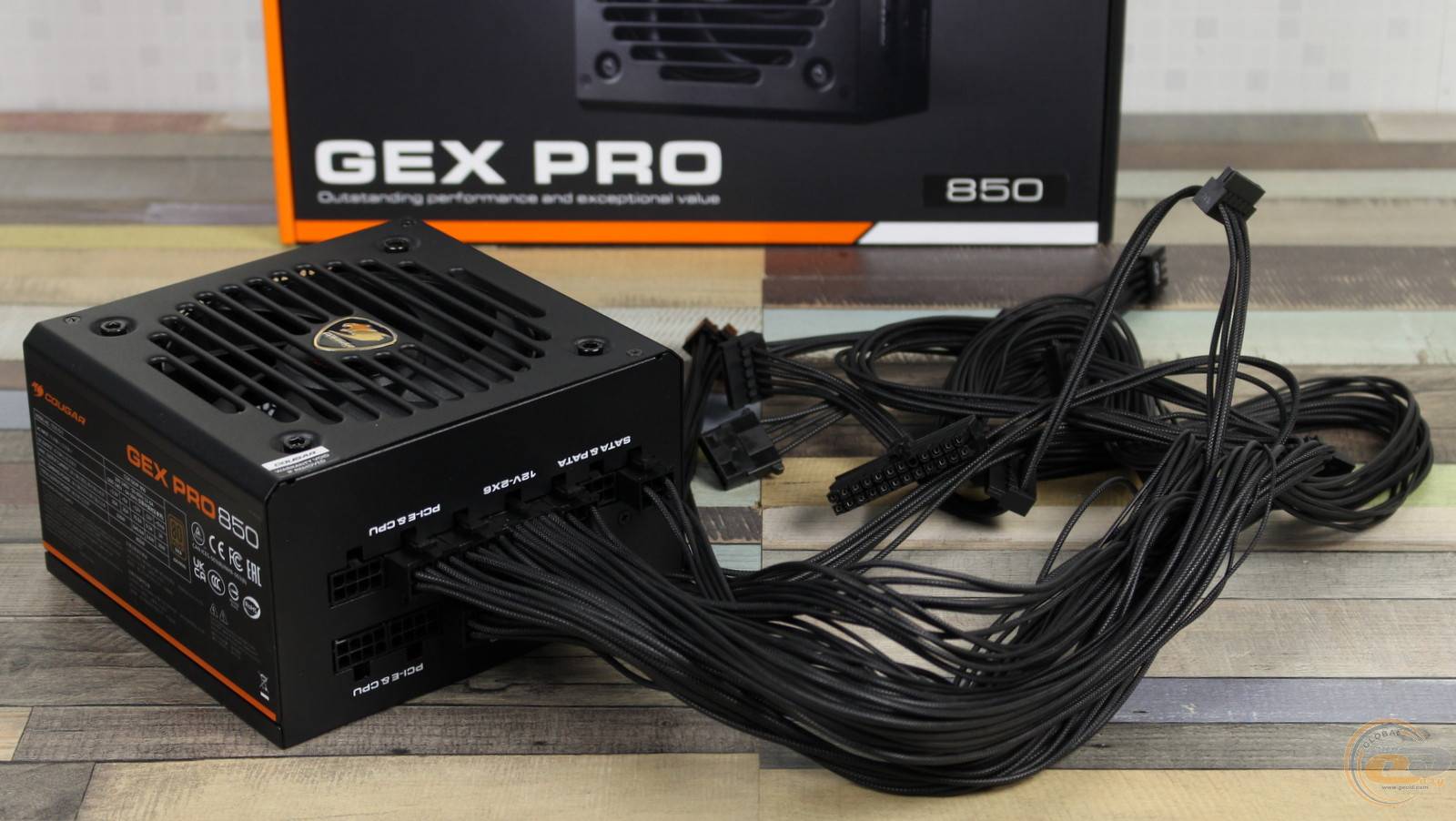

Как и полагается устройству с ценником свыше $120, COUGAR GEX PRO 850 получил полностью модульные кабели. Отдельные провода помещены в нейлоновую оплетку.

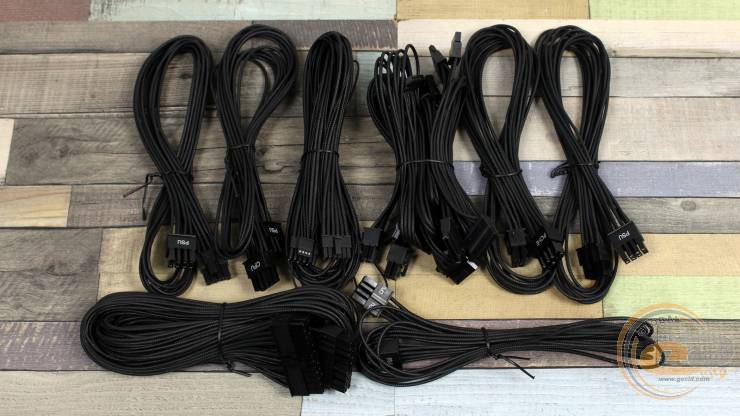

Сам набор кабелей здесь достаточно богат, а полная его конфигурация выглядит следующим образом:
Типы разъемов |
Количество |
Длина проводов к разъему (разъемам),см |
20+4-контактный ATX |
1 |
65 |
4+4-контактный ATX12V |
1 |
70 |
8-контактный ATX12V |
1 |
70 |
6+2-контактный PCIe |
3 |
75 |
один PCIe 5.1 |
1 |
65 |
четыре SATA |
2 |
40-55-65-80 |
три PATA |
1 |
40-55-65 |
Основные коннекторы питания – это 20+4-контактный ATX и два 8-контактных ATX12V на общем кабеле, один из которых разборный. Для питания видеокарт предусмотрено три 6+2-контактных PCIe на отдельных проводах. Кроме того, присутствует и современный PCIe 5.1 (он же 12V-2x6) в максимально свежем исполнении. К сожалению, максимальная его мощность не указана. В свою очередь, подсоединить жесткие диски и другую периферию помогут восемь SATA и три PATA – на трех отдельных кабелях.
Кстати, все разъемы подписаны и имеют разную форму и количество коннекторов. Так что правильно подключить их к блоку питания сможет даже новичок.
Внутреннее строение

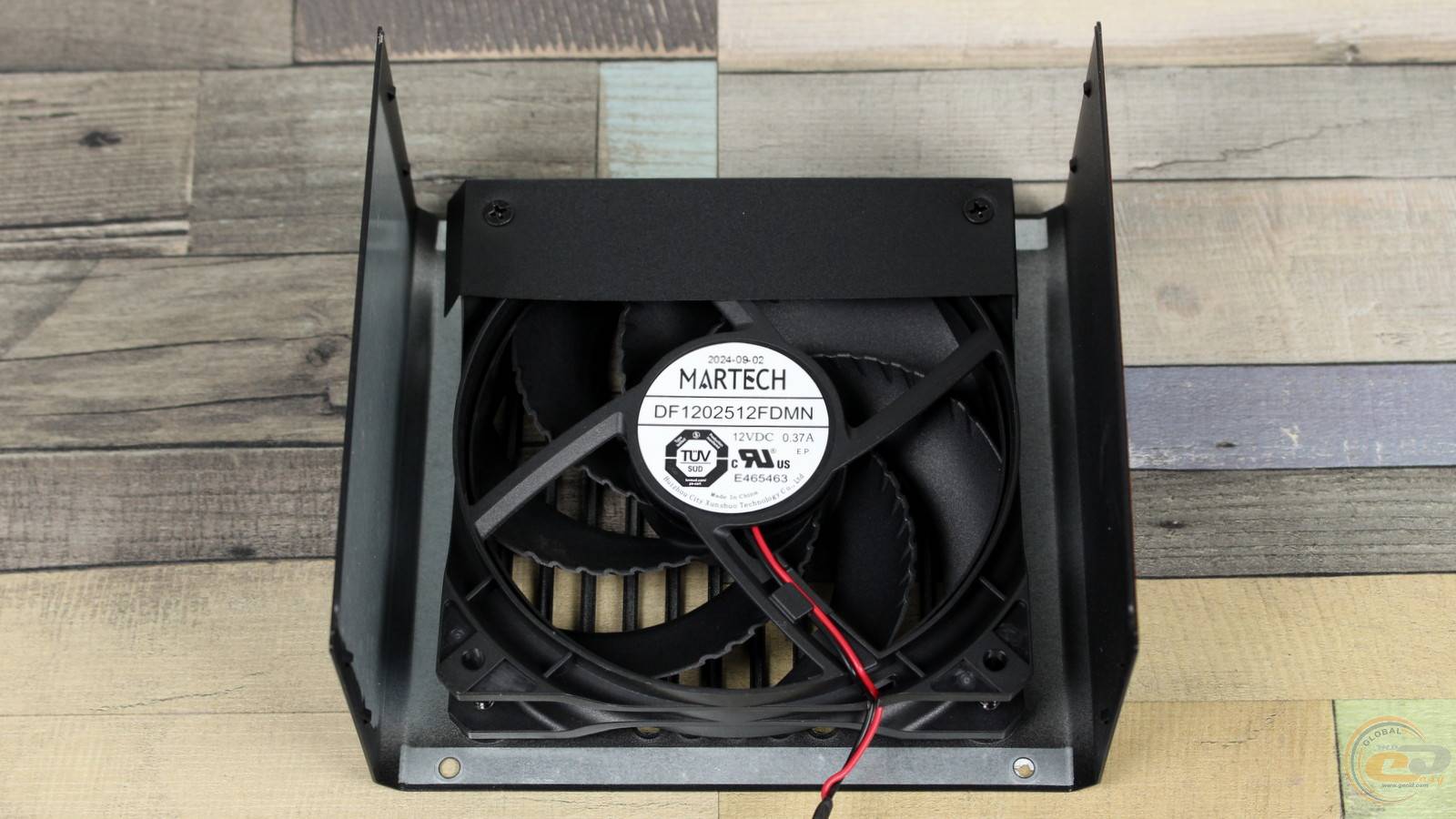

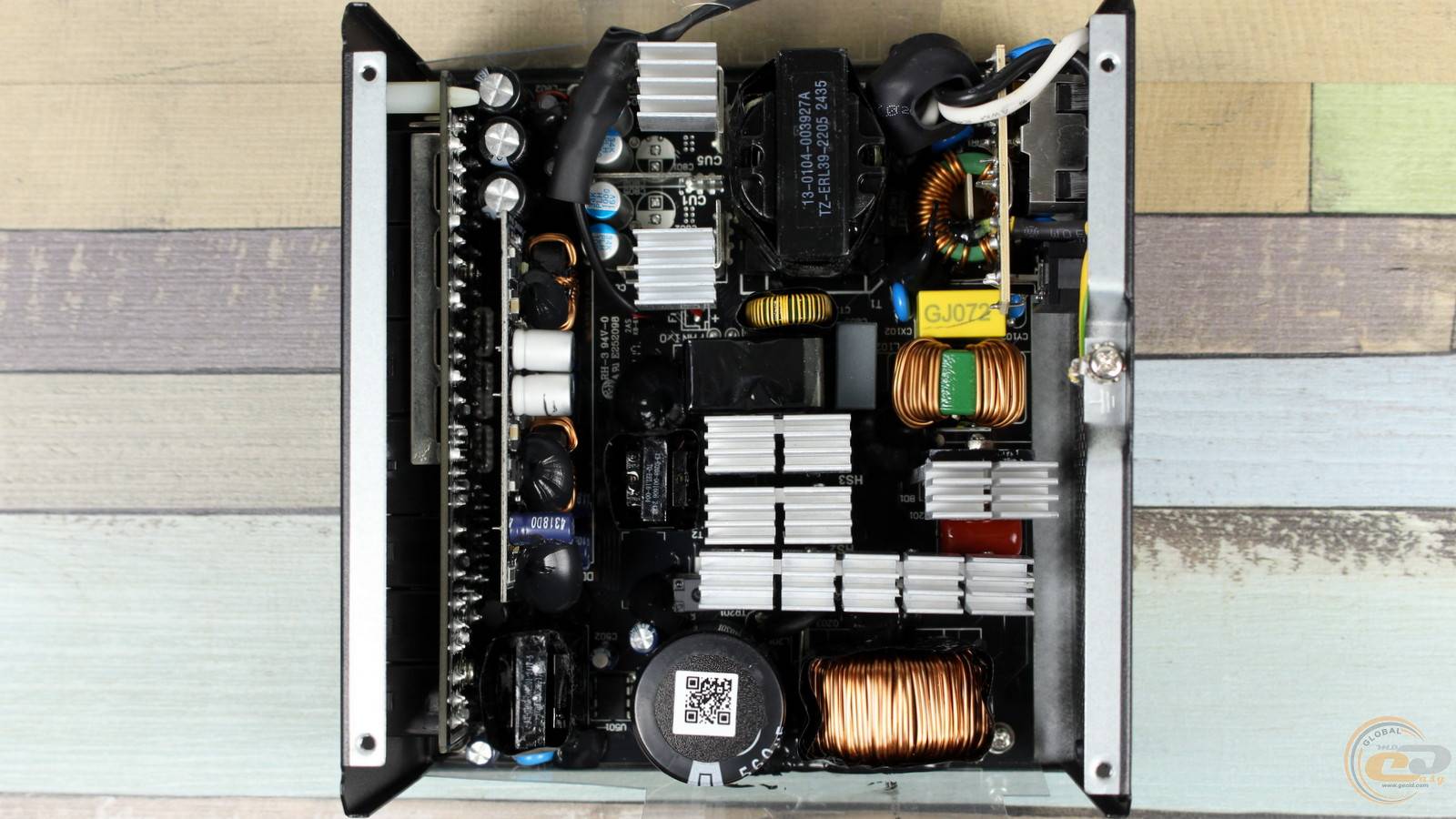

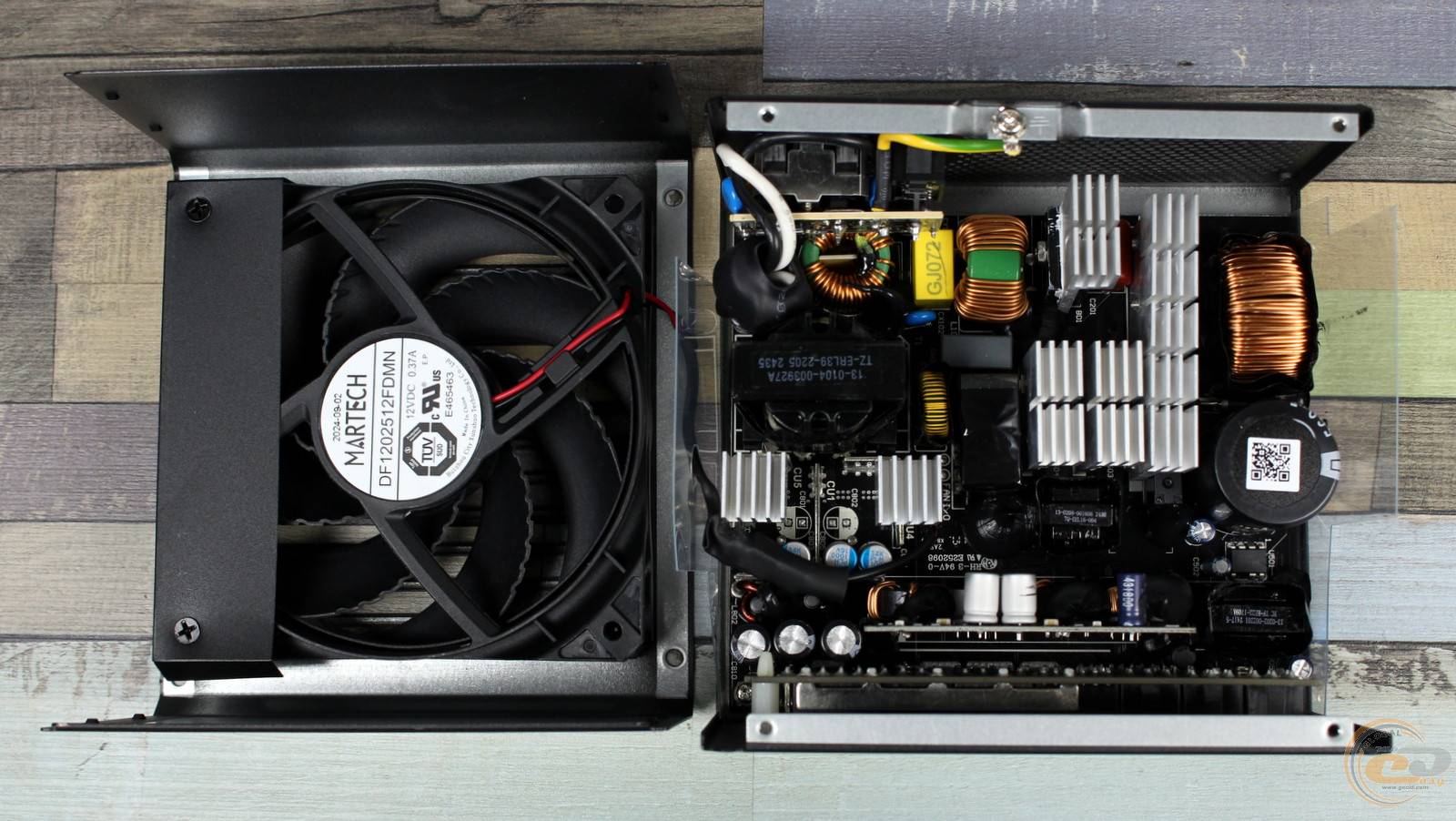

А теперь заглянем внутрь. Вентилятор MARTECH DF12025FDMN S1352512H мы встретили впервые. Он имеет диаметр 120 мм и привычный 25-мм профиль. А в его основе лежит гидродинамический подшипник (HDB) с длительным сроком службы. Энергопотребление же не превышает 4,44 Вт (12 В при 0,37 А).
Из любопытного: на лопастях есть канавки, призванные повысить плавность работы и способствовать снижению уровня шума. Кроме того, по кругу лопасти объединены между собой стабилизационным кольцом для снижения турбулентности и улучшения других качеств.

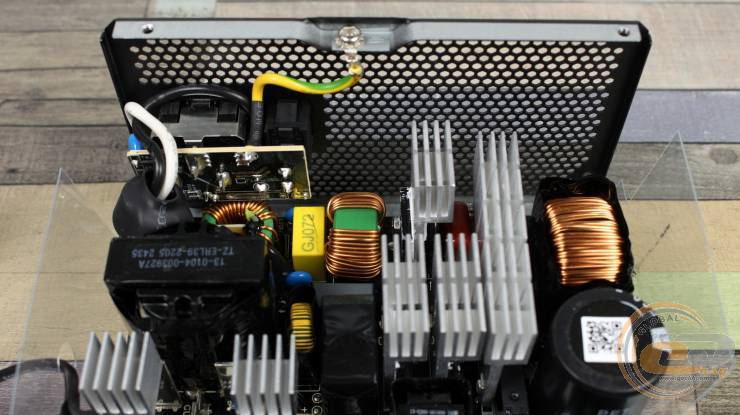

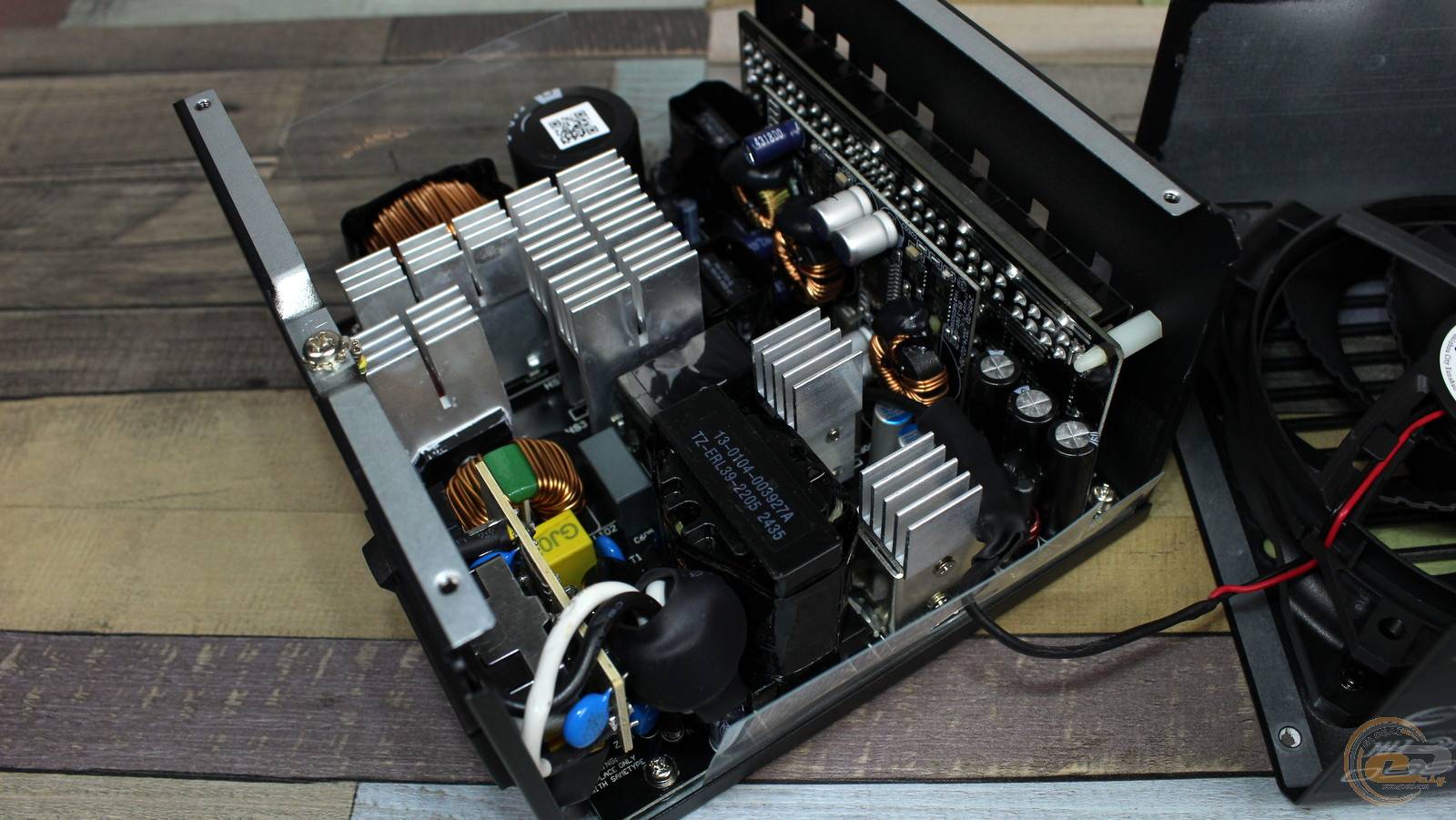

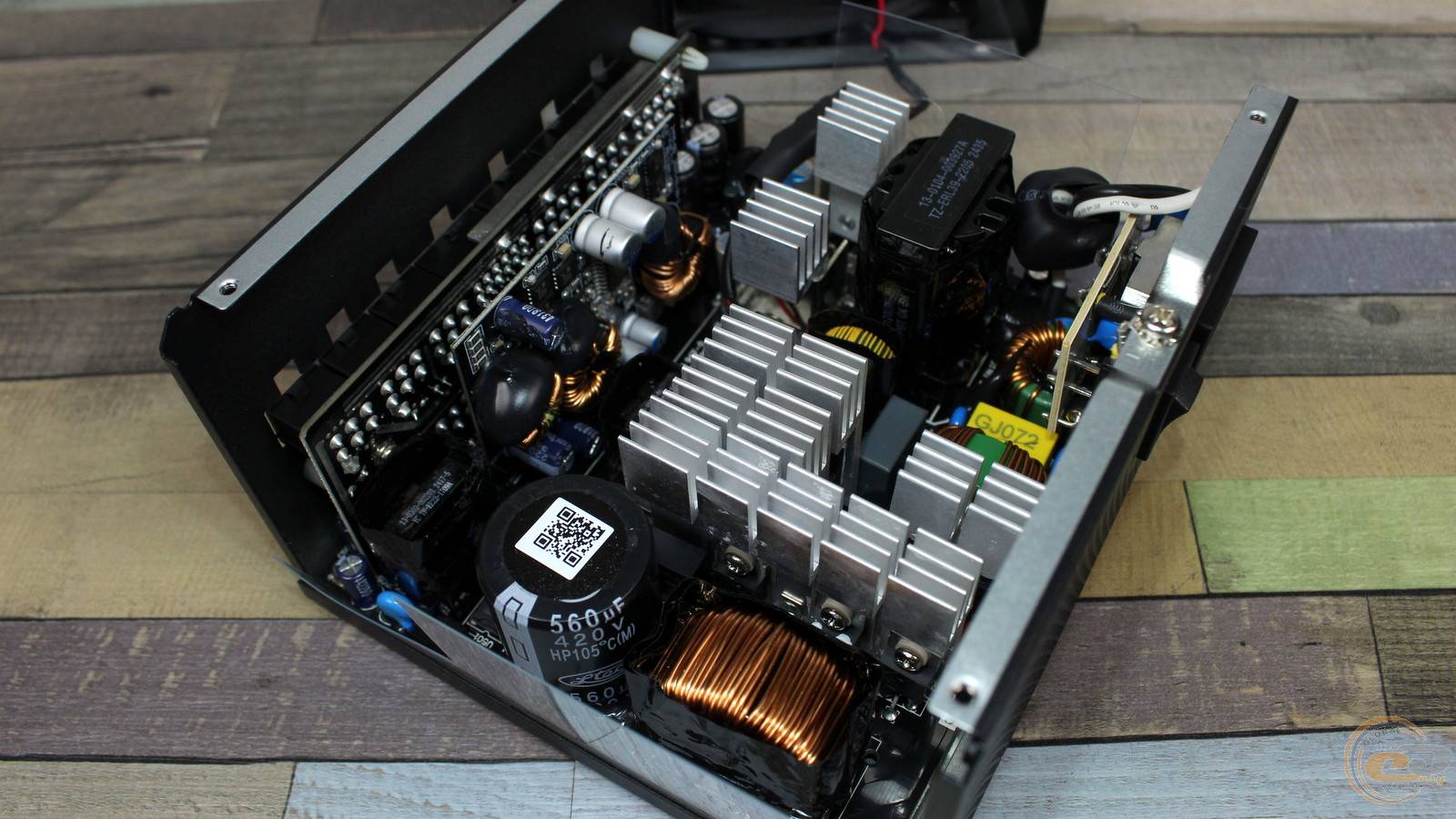

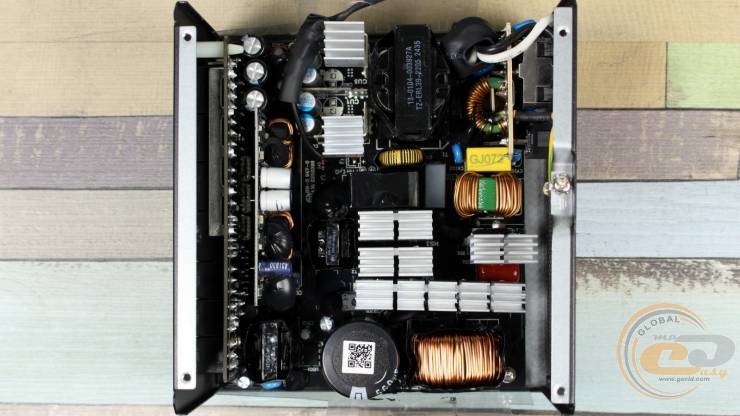

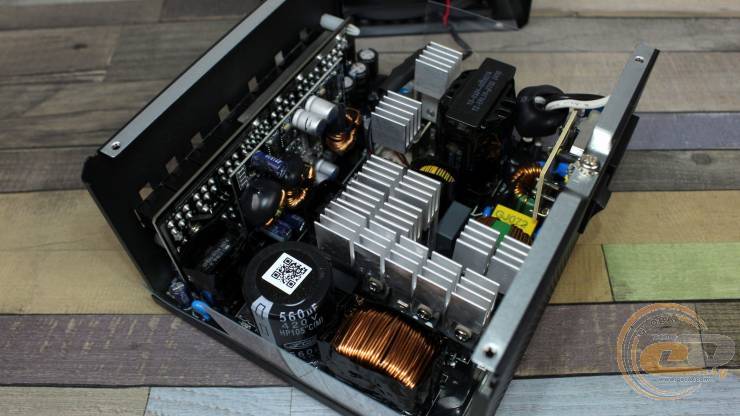

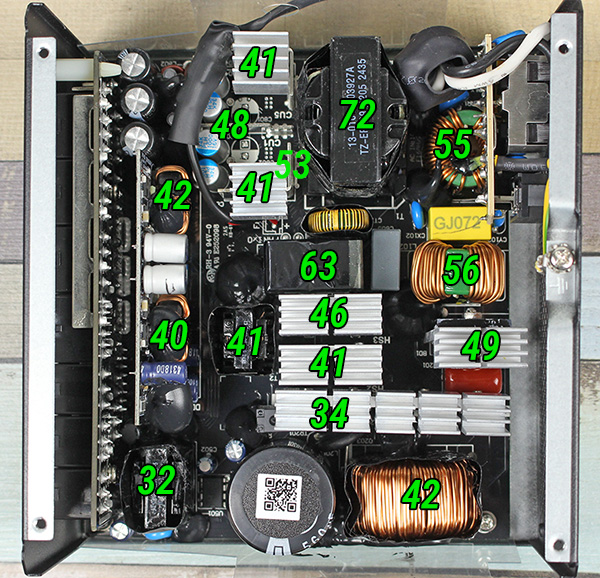

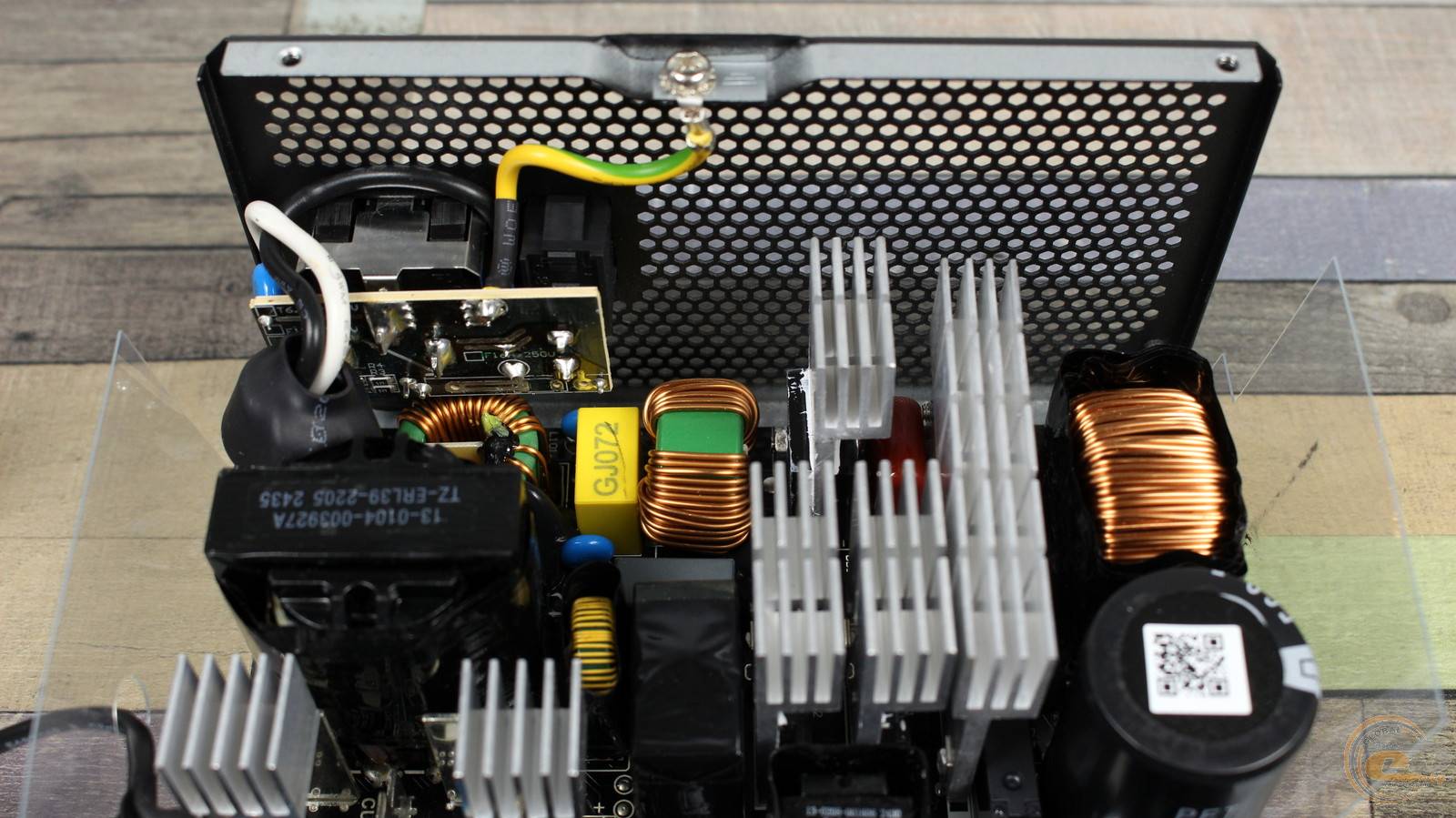

Внутри блока питания COUGAR GEX PRO 850 присутствует семь радиаторов для отвода тепла от самых горячих узлов.
Если углубиться в детали, то входной электромагнитный фильтр содержит все необходимые элементы: пару катушек, X- и Y-конденсаторы и варистор для громозащиты. А радиатор рядом отводит тепло от двух диодных мостов.
На большем охладителе закреплены три силовых элемента узла APFC, которые сотрудничают с распаянным рядом дросселем немалых размеров.

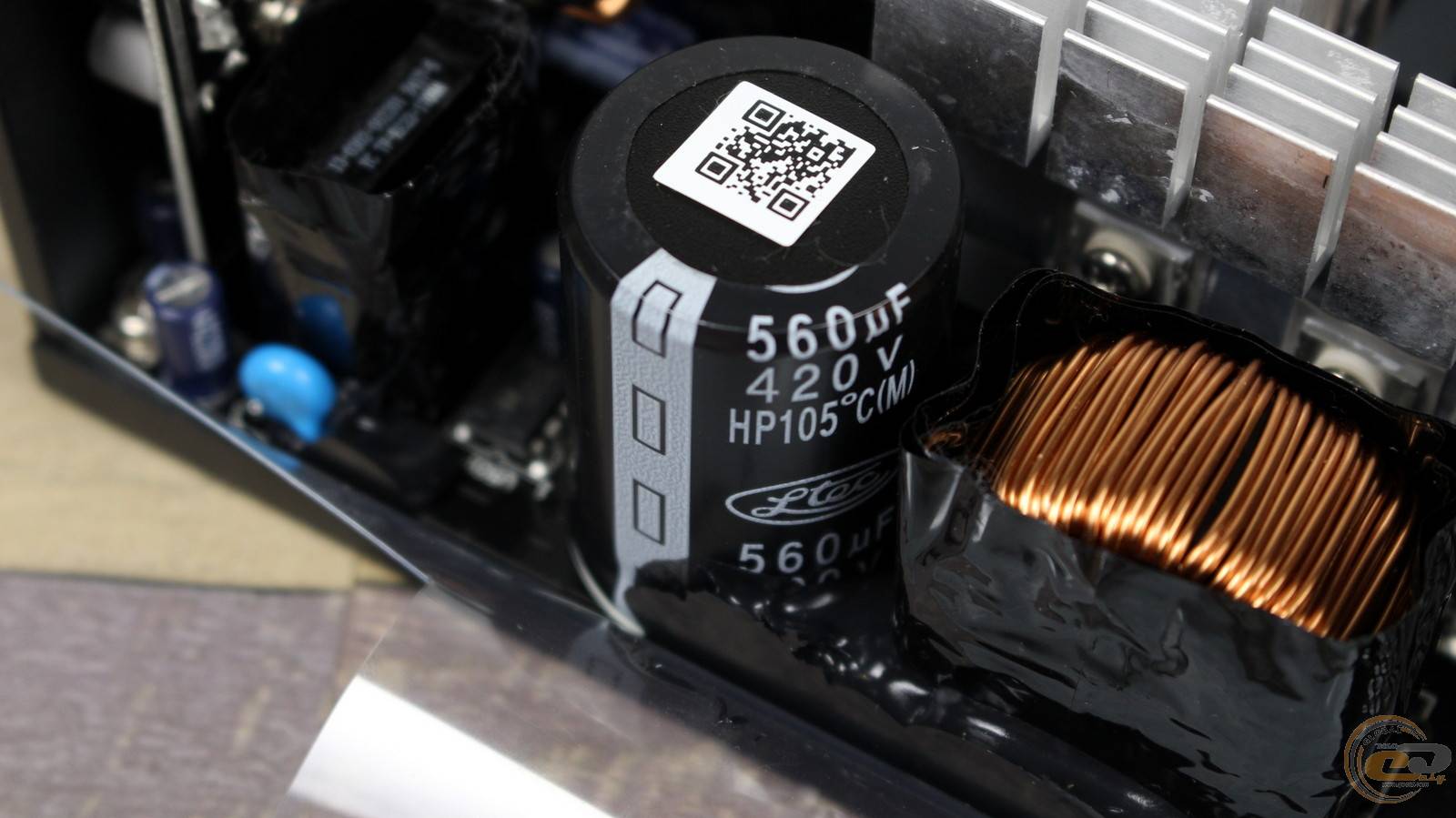

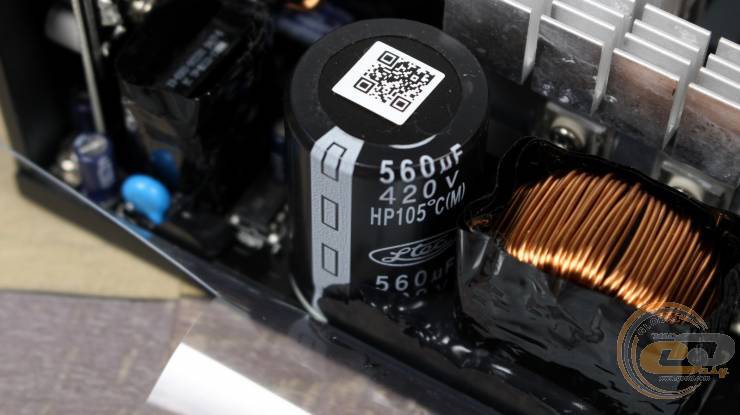

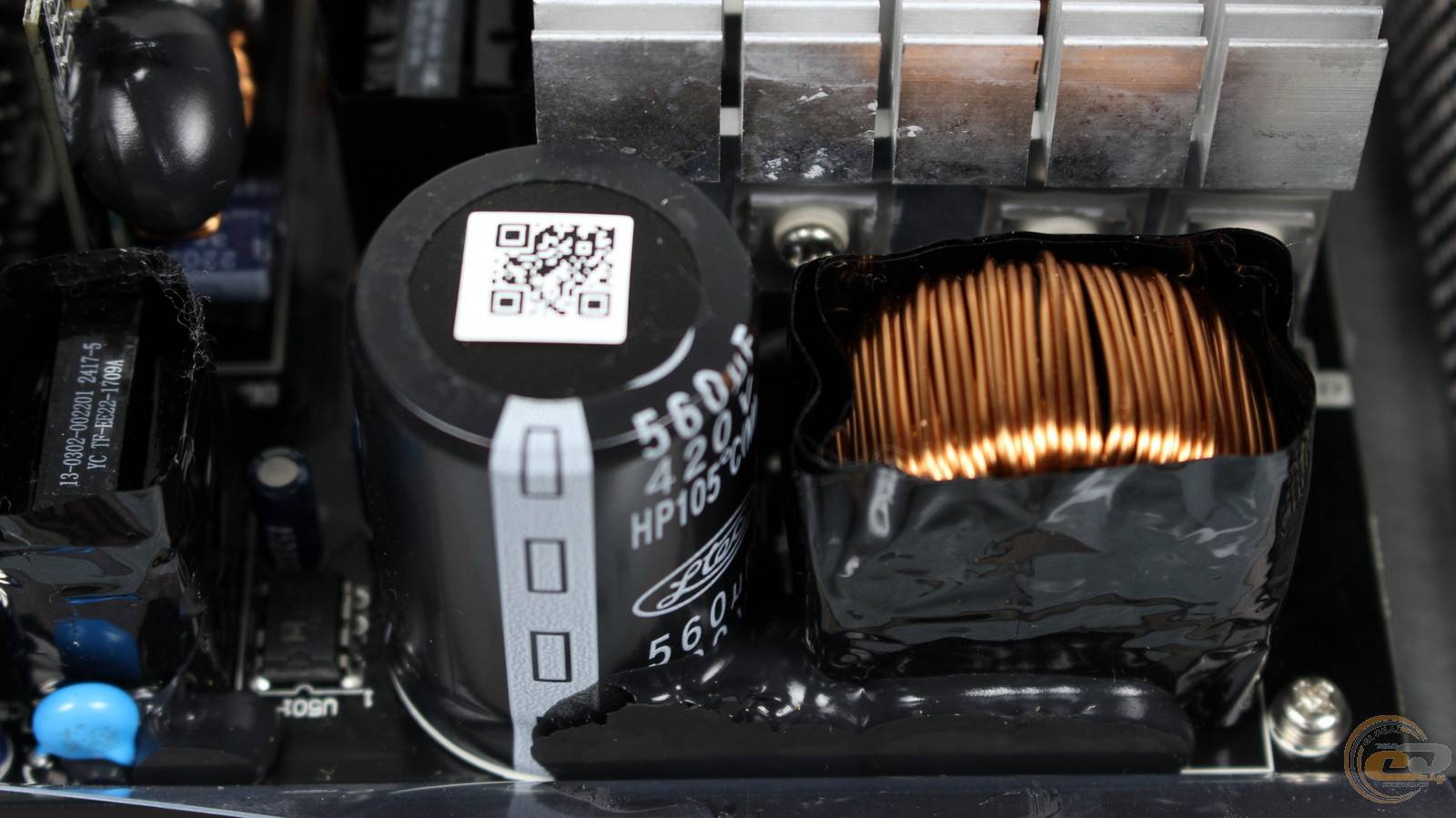

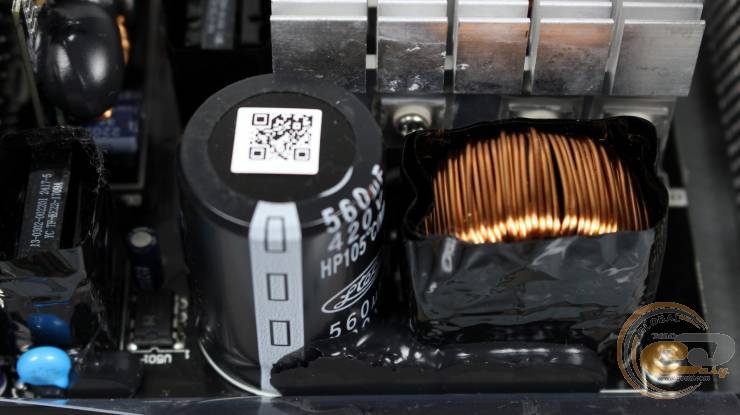

Входной конденсатор от тайваньской Ltec относится к высокотемпературной серии и имеет емкость 560 мкФ – не самый маленький, но и не особо большой показатель как для 850-ваттника. Позади него спрятались реле и термистор для уменьшения пусковых токов.
Транзисторные-ключи размещены еще на двух отдельных радиаторах. Кстати, в данном блоке питания применена эффективная резонансная LLC-схема.

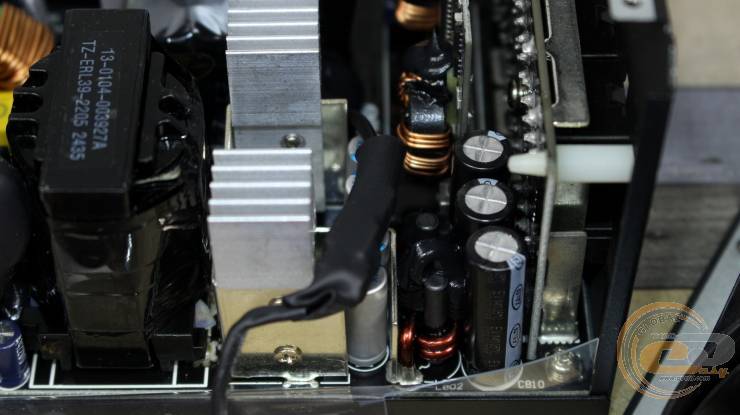

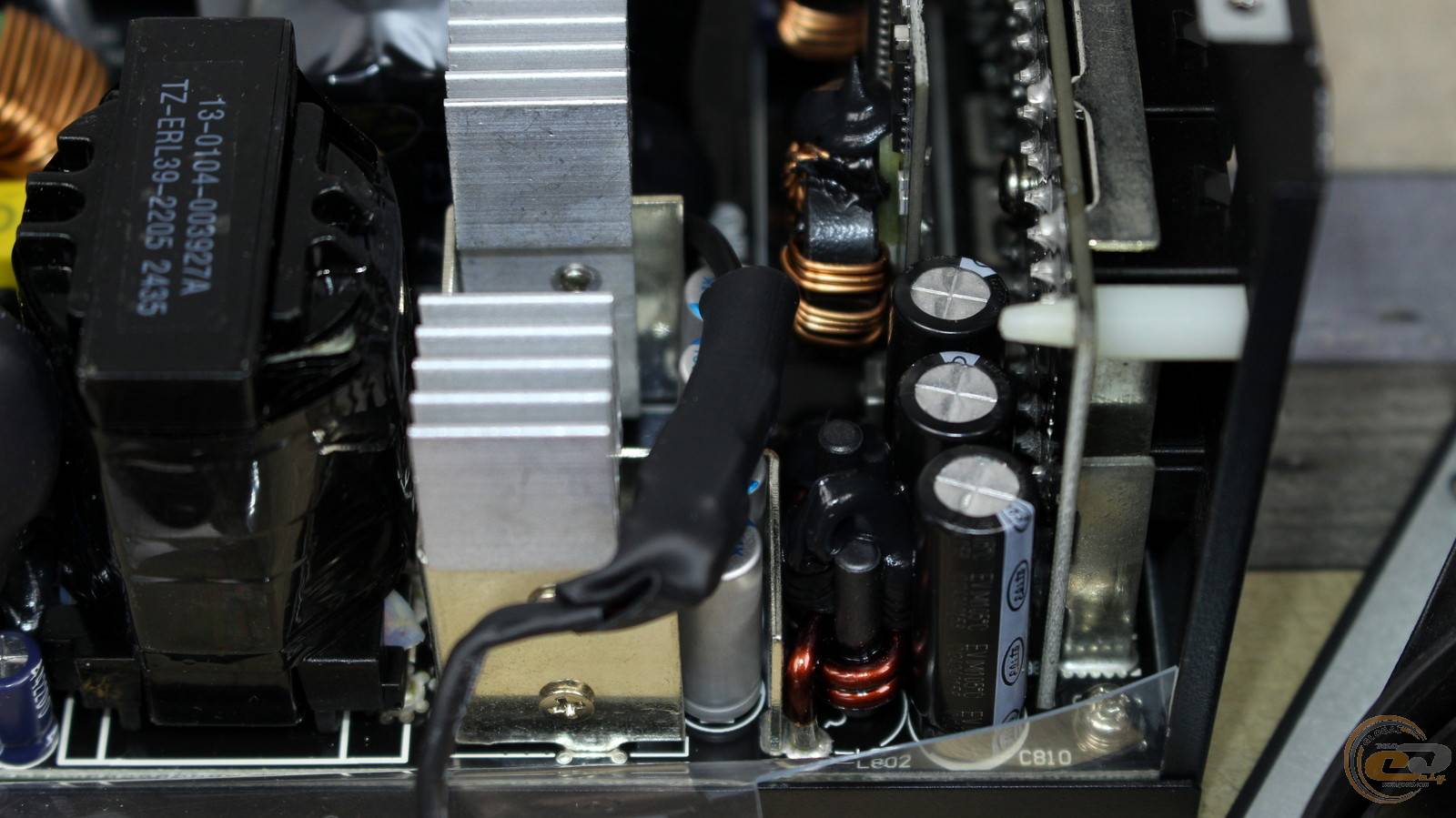

Далее видим трансформатор с обозначением ERL39, преобразующий переменное напряжение. А группа радиаторов отводит тепло от силовых элементов, отвечающих за формирование канала +12В. В этом же узле видны четыре полимерных конденсатора. При этом еще пара посадочных мест для аналогичных элементов осталась свободной.

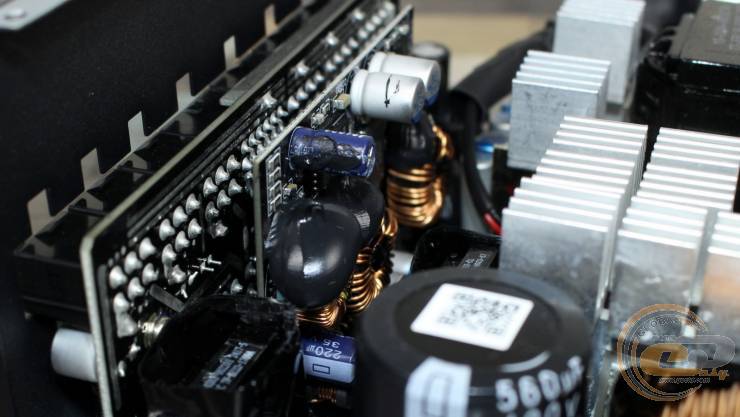

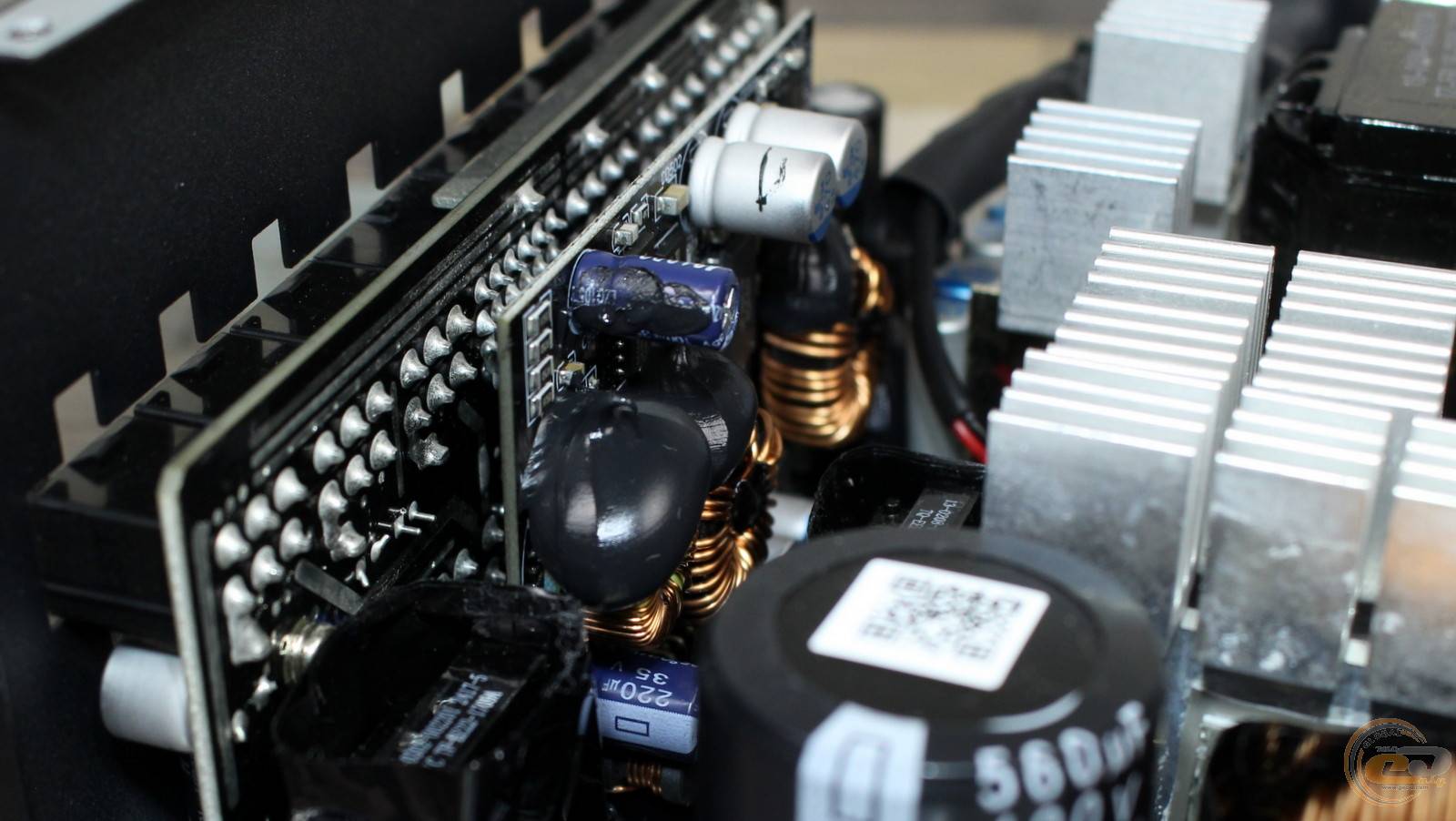

Составляющие DC-DC-преобразователей, среди которых пара дросселей и конденсаторы, распаяны на отдельной вертикальной плате. Еще одна, уже большая PCB сзади, включает в себя выходные разъемы и сопутствующие элементы.

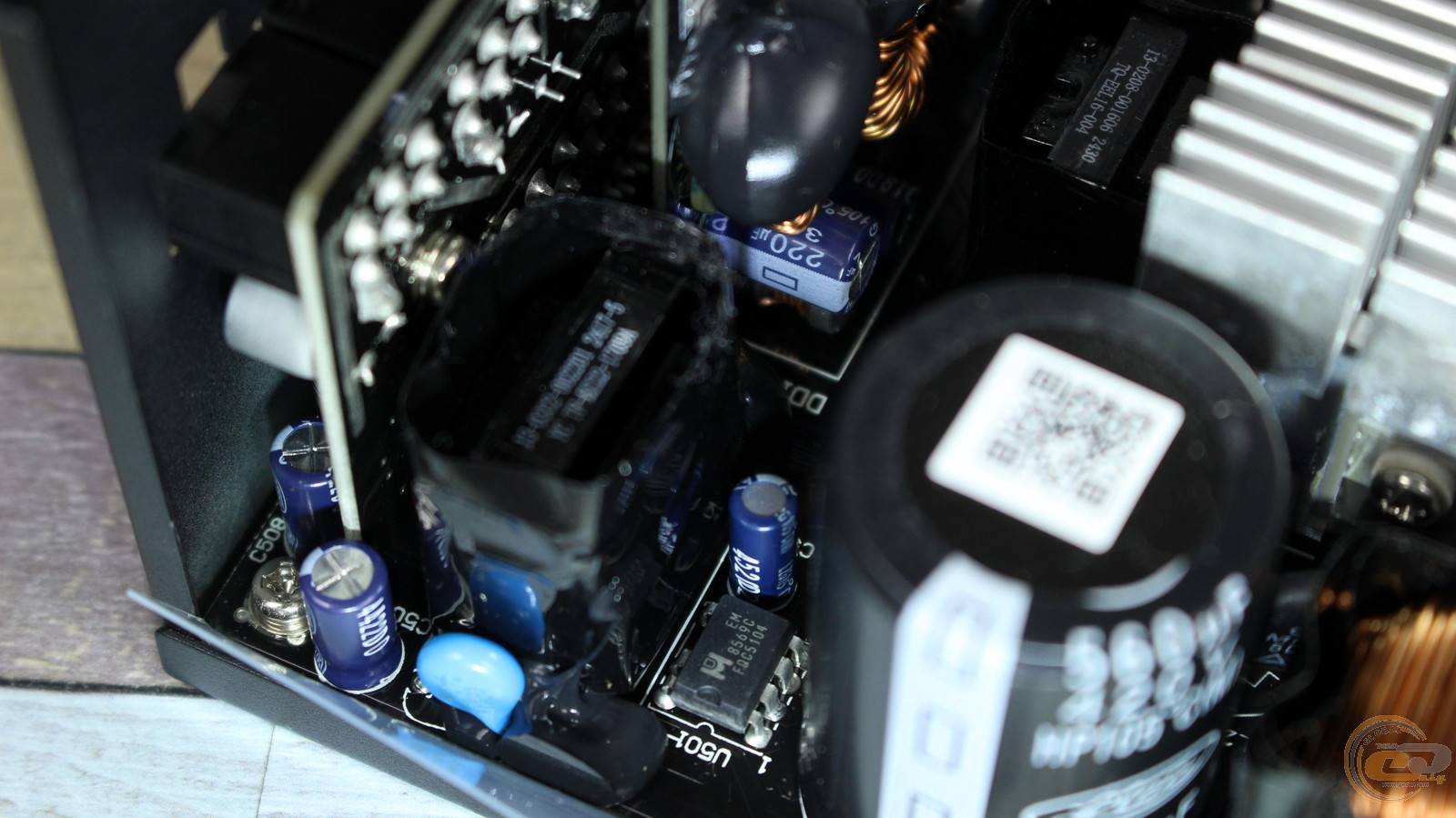

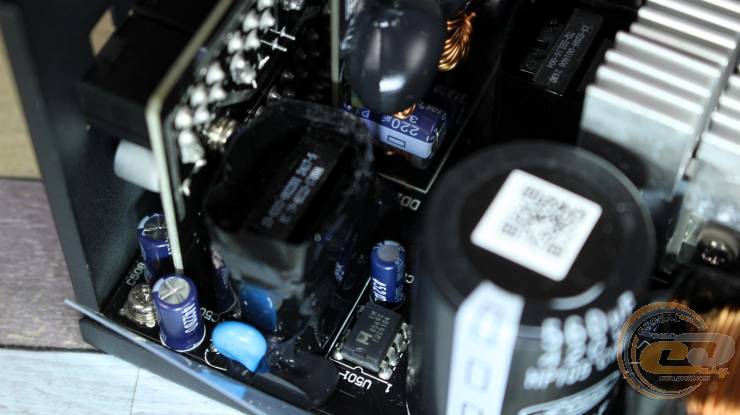

В узле фильтрации, как и в других частях блока питания, распаяны высокотемпературные электролитические конденсаторы от тайваньских производителей Ltec и Elite. Они имеют среднее качество. Кстати, на коробке производитель заявляет об использовании японских емкостей, но, по крайней мере, все электролиты – именно тайваньского происхождения.
А вот набор защит COUGAR GEX PRO 850 порадовал своим разнообразием. В списке есть следующие:
- от повышенного выходного напряжения (OVP);
- от пониженного выходного напряжения (UVP);
- от короткого замыкания (SCP);
- от перегрузки по мощности (OPP);
- от перегрузки по току каждого канала (OCP);
- от перегрева (OTP).
Кросс-нагрузочные характеристики
А теперь время тестов. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала. Впрочем, производитель утверждает, что данное устройство способно удерживать выходное напряжение в более узких пределах ±3%.

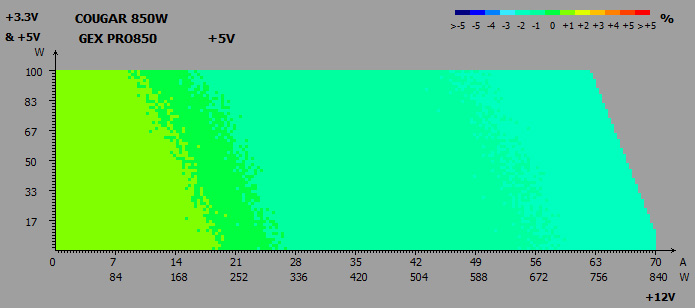

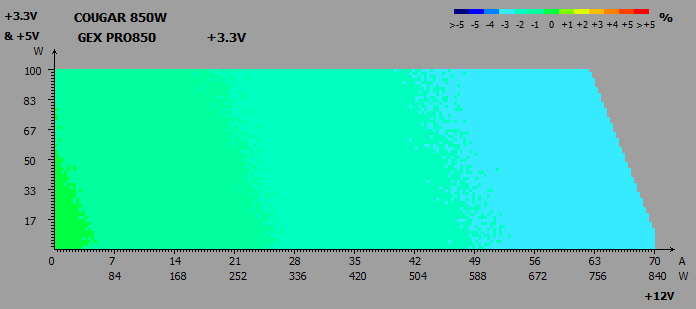

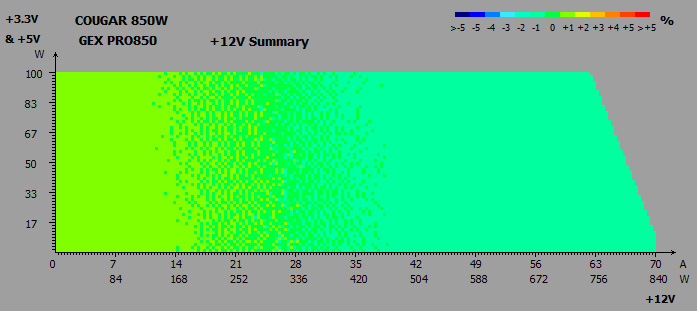

Во время кросс-нагрузочных тестов на основных линиях питания COUGAR GEX PRO 850 были зафиксированы следующие отклонения:
- линия +3,3В: от –3% до 0%;
- линия +5В: от –2% до +1%;
- линия +12В: от –1% до +1%.
И действительно, напряжения на всех трех линиях не выходили за пределы 3-процентного диапазона. А канал +12В особенно порадовал своей стабильностью.

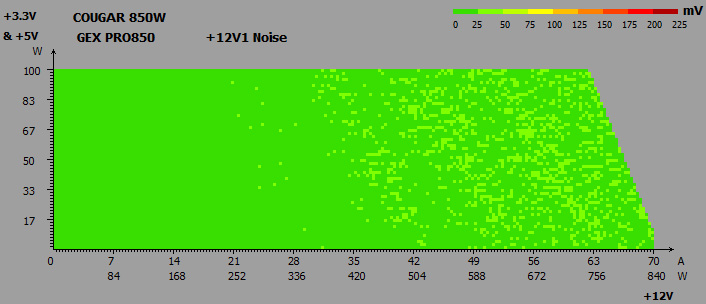

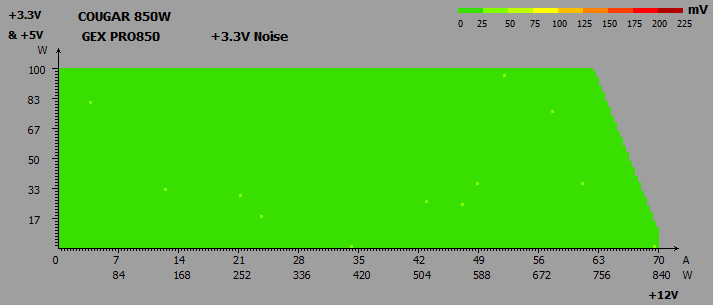

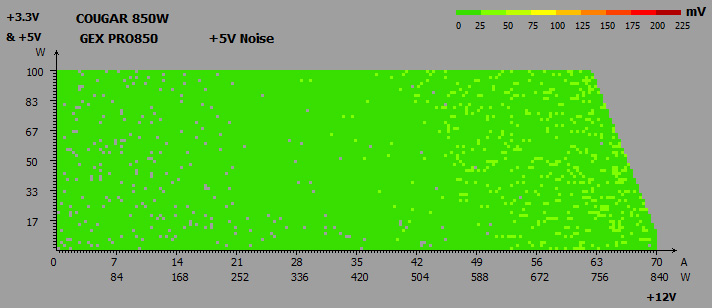

Шумы и пульсации на всем диапазоне напряжений
Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):
- линии +3,3В и +5В: 50 мВ;
- линия +12В: 120 мВ.
С пульсациями тоже все хорошо — на всех трех каналах они не превышали 50 мВ.

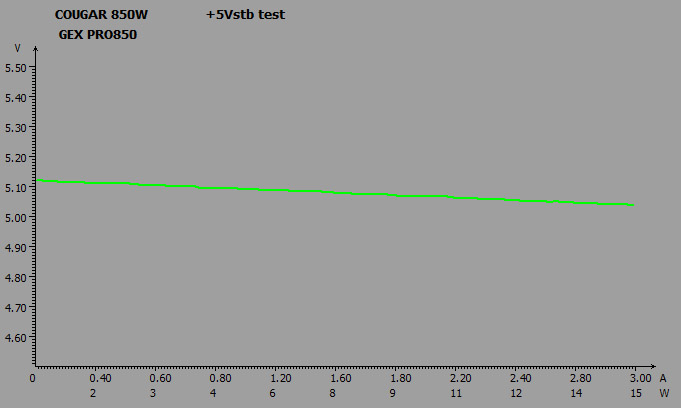

Дежурная линия питания + 5VSB
Хорошее состояние и у дежурной линии питания. В зависимости от нагрузки напряжение на ней изменяется в допустимых пределах: от 5,12 до 5,03 В, или от +2,4% до +0,6%.
PF
Таблица, показывающая изменение PF в зависимости от загрузки источника питания:
Нагрузка, Вт |
42 |
90 |
150 |
200 |
300 |
400 |
500 |
600 |
700 |
850 |
Нагрузка*, % |
5 |
11 |
18 |
24 |
35 |
47 |
59 |
71 |
82 |
100 |
PF |
0,62 |
0,82 |
0,90 |
0,93 |
0,95 |
0,97 |
0,97 |
0,98 |
0,98 |
0,98 |
Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.
Модуль APFC, набранный в полном составе, также работает как требуется. При потребляемой мощности в 150 Вт коэффициент PF уже превышает 0,9, а наибольшее значение равно 0,98 при 600 Вт и выше.
КПД

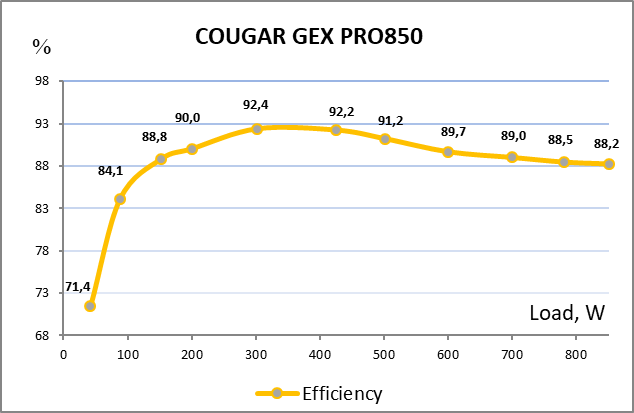

Энергоэффективность блока питания достигает 92,5%. Она полностью соответствует сертификату 80 PLUS Gold, ведь при нагрузке 20%, 50% и 100% от номинальной мощности КПД превышал необходимые 88%, 92% и 88% соответственно.
Система охлаждения и температурный режим

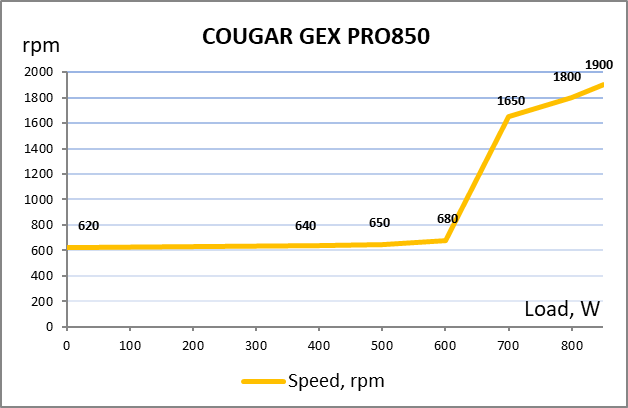

А теперь несколько строчек о системе охлаждения. Производитель настроил ее таким образом, чтобы вентилятор как можно дольше работал на минимальной скорости вращения. Так что вплоть до отметки 600 Вт вертушка COUGAR GEX PRO 850 вращается очень тихо при 620-680 об/мин. Далее ее скорость резко возрастает до 1650 об/мин при 700 Вт и уже более плавно до 1900 об/мин при 850 Вт.
Поэтому на всем рабочем диапазоне шум остается на комфортном уровне ниже среднего. Недаром 850-ваттная модель получила сертификат Cybenetics Lambda A+, который кажется действительно тихим устройствам. Кстати, 650- и 750-ваттники ему уже не отвечают.
Скорость вращения при высокой нагрузке можно было бы снизить. Зато после 15-минутной 800-ваттной нагрузки главный трансформатор прогрелся всего лишь до 72°C, а остальные компоненты были еще холоднее. Это способствует длительному сроку службы устройства и, как отмечает производитель, позволяет безопасно эксплуатировать его даже при жарких +40°C. К слову, при данном тестировании температура в помещении составляла только +21°C.
Практические испытания на реальной конфигурации
Для построения реальной компьютерной системы был задействован мощный 12-ядерный 24-поточный процессор AMD Ryzen 9 5900X. В качестве видеоускорителей мы использовали Palit GeForce RTX 3090 GamingPro OC (TDP около 350 Вт) и ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition (450 Вт).
Компонент |
Модель |
Материнская плата |
MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX) |
Процессор |
AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт) |
СЖО |
ASUS TUF Gaming LC II 360 ARGB |
Оперативная память |
2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32) |
Видеокарты |
Palit GeForce RTX 3090 GamingPro OC |
SSD |
Kingston KC600 512 GB (SKC600/512G) |
Ваттметр |
Seasonic PowerAngel |
Мультиметр |
MASTECH MY64 |
Измерения проводились в двух режимах: «Простой» и «Максимальная нагрузка», которые создавались с помощью теста AIDA FPU и теста для загрузки видеокарты FurMark Donut (GK) в утилите MSI Kombuster. Энергопотребление системы измерялось с помощью ваттметра Seasonic PowerAngel, а напряжения на трех основных линиях – мультиметром MASTECH MY64.
В результате измерения питающего напряжения на выходных линиях были получены следующие значения:
Режим |
Величина, В |
Отклонение, % |
+12В |
||
Idle |
12,13 |
+1,1 |
Burn |
12,22 |
+1,8 |
+5В |
||
Idle |
5,07 |
+1,4 |
Burn |
5,12 |
+2,4 |
+3,3В |
||
Idle |
3,33 |
+1 |
Burn |
3,37 |
+1,2 |
Входное энергопотребление, Вт |
||
Idle |
99 |
|
Burn |
975 |
Даже при питании очень мощной конфигурации с двумя видеокартами, выходные напряжения COUGAR GEX PRO 850 оставались примерно стабильными. Их отклонения не превышали 2,4% от номинала, а разница между значениями в простое и при нагрузке составляла скромные 0,2-1%.
Энергопотребление в простое и выключенном состоянии компьютера
В дополнение ко всему вышеперечисленному, блок питания COUGAR GEX PRO 850 порадует своего владельца низким энергопотреблением в выключенном состоянии (3 Вт) компьютера и в спящем режиме (5 Вт).
Итоги
Протестированный нами COUGAR GEX PRO 850 явно создавался в соответствии с самыми актуальными требованиями к современным блокам питания.
Так, он оснащен коннектором для подключения видеокарт PCIe 5.1 (12V-2×6), являющегося улучшенной версией предшественника. Также 850-ваттник получил современный сертификат Cybenetics Lambda A+, свидетельствующий о тихой работе этого устройства. В частности, при нагрузке вплоть до 600 Вт вентилятор работает при очень тихих 600-680 об/мин.
Конечно, такой практически бесшумный отвод тепла стал возможен благодаря высокому КПД уровня 80 PLUS Gold. Благодаря этому нагрев внутренних компонентов очень незначительный даже при нагрузке близкой к номинальной. А это, в свою очередь, положительно отразится на ресурсе устройства. Потому и гарантийный срок данного блока питания составляет 10 лет. Вот только здесь нужно внимательно выбирать интернет-магазин, поскольку многие предлагают лишь 5-летнюю гарантию.
Единственным аспектом, не полностью отвечавшим ожиданиям, стало качество элементной базы. Хотя на коробке заявлено использование японских конденсаторов, на практике внутри экземпляра мы обнаружили тайваньские высокотемпературные электролиты среднего качества. Понятно, что во многих случаях компонентная базв конкретного блока питания является лотереей и может существенно отличаться в зависимости от партии. И все же хотелось бы иметь уверенность в наличии как минимум японского электролита на входе, не говоря уже о других узлах.
Достоинства:
- очень хороший уровень КПД (80 PLUS Gold);
- высокоэффективная резонансная LLC-схема и DC-DC-преобразователи во вторичном цепи;
- использование во многих узлах качественных полимерных конденсаторов;
- хорошее состояние напряжений на основных линиях питания;
- отсутствие просадки напряжения при подключении очень мощной конфигурации;
- наличие всех видов защит;
- три 6+2-контактных разъема PCIe и один PCIe 5.1 (12V-2×6);
- полностью модульные кабели;
- возможность работы в широком диапазоне сетевого напряжения;
- очень эффективная система охлаждения;
- вентилятор на основе надежного гидродинамического подшипника;
- комфортный уровень шума на всем диапазоне нагрузок (соответствует сертификату Cybenetics Lambda A+);
- 10 лет гарантии.
Особенности:
- использование тайваньских электролитических конденсаторов среднего качества;
- в некоторых интернет-магазинах гарантийный срок равен пяти годам вместо десяти.
Автор: Олесь Пахолок
Выражаем благодарность компании COUGAR UKRAINE за предоставленный для тестирования блок питания.
