Обзор и тестирование блока питания Deepcool DQ750-M: «золото» в белом

Наверняка у многих компания Deepcool ассоциируется с бюджетными охладителями, корпусами и блоками питания. И это неудивительно, ведь в низком ценовом диапазоне ее ассортимент действительно большой. Однако из-под пера данного производителя выходят также устройства более высокого уровня, заботливо вынесенные под отдельный бренд Deepcool GAMER STORM. Они уже не столь доступны, зато могут составить нешуточную конкуренцию решениям от более именитых производителей.

Deepcool DQ750-M

Интересно, касается ли это блоков питания? Давайте узнаем на примере одного из трех источников с логотипом «Игровая Буря» – 750-ваттного Deepcool DQ750-M, который пока только ожидается в продаже на нашем рынке.

Спецификация

Модель

Deepcool DQ750-M

(DP-GD-DQ750M)

Тип

ATX12V v2.31 / EPS 2.92

Максимальная мощность, Вт

750

Мощность по каналу +12В, Вт

750

Мощность линий +3,3В и +5В, Вт

120

Количество линий +12В

4

Выходы, А

+3,3В

22

+5В

22

+12В1

25

+12В2

25

+12В3

35

+12В4

35

-12В

0,3

+5Vsb (дежурная линия питания)

2,5

Входное напряжение, В

100 − 240

Частота, Гц

47 – 63

Входной ток, А

10

КПД, %

До 87 – 90

Сертифицирован 80 PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

>99

Время удержания (при 80% нагрузке), мс

>16

Сигнал Power Good, мс

100 – 500

PCIe-разъемов

4 (6+2-контактные)

Модульный

Да

Размеры вентилятора, мм

120 х 120 х 25

Тип подшипника вентилятора

FDB (гидродинамический)

Время наработки БП на отказ, часов

120 000

Защиты

OPP, OVP, UVP, SCP

Размеры (Д х Ш х В), мм

160 х 150 х 86

Сайт производителя

Deepcool

Страница продукта

Упаковка и комплект поставки

Коробка получилась весьма информативной, правда, только для знатоков английского. Кстати, никакой унификации – упаковка разрабатывалась исключительно под данную модель.

Deepcool DQ750-M

Открываем крышку и радуемся образцовому порядку, дополненному противоударной формой.

Deepcool DQ750-M

Список комплектных элементов весьма внушительный:

  • сетевой шнур питания;
  • подключаемые модульные кабели;
  • винты для крепления БП внутри корпуса;
  • сумочка для неиспользуемых кабелей;
  • чехол для БП;
  • гарантийная карта с отметкой о прохождении контроля качества.

Внешний вид

Deepcool DQ750-M

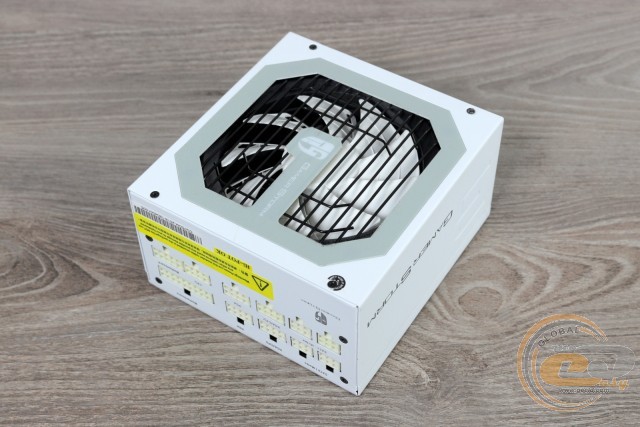

Первым делом в глаза бросается нестандартный белый окрас. Многим он понравится, особенно если корпус, материнская плата и прочие компоненты будут выбираться с тем же дизайнерским акцентом. Если же хочется заиметь именно черный источник, тогда придется обратить внимание на 650- и 850-ваттные модификации.

Deepcool DQ750-M

Решетка типа «гриль» имеет нестандартное восьмигранное оформление. Логотип и надпись радуют глаза. Однако последняя в некоторой мере препятствует забору прохладного воздуха. Сочетание черного и белого выглядит красиво – увы, вышеупомянутые темные решения лишены такого контраста.

Deepcool DQ750-M

Даже тыльная панель выделяется оригинальным дизайном вырезов, что, впрочем, может повлиять на скорость вывода нагретого воздуха. А вот размещенные здесь элементы вполне привычные: входной разъем и кнопка включения / выключения.

Deepcool DQ750-M

Наконец-то мы добрались до самого интересного. Наклейка на «брюшке» говорит о том, что 12-вольтный канал способен предоставить все 750 Вт мощности, что очень хорошо. Но вот ложкой дегтя является его деление на четыре отдельные линии. Ради справедливости отметим, что каждая из них может похвастать довольно высокими нагрузочными показателями. Для более мелких линий +3,3В и +5В доступно 120 Вт.

Deepcool DQ750-M

Поскольку блок питания Deepcool DQ750-M имеет полностью модульную конфигурацию проводов, да еще и в сочетании с немаленькой мощностью, то его габариты составили 160 х 150 х 86 мм. Версии мощностью 850 и 650 Вт в этом плане не отличаются.

Deepcool DQ750-M Deepcool DQ750-M

Все кабели выполнены в виде удобных в укладке плоских шлейфов привычного калибра 18 AWG (1,024 мм в диаметре с площадью сечения 0,823 мм2) и достаточной длины, которая полностью совпадает с заявленными показателями.

Основные коннекторы питания представлены 20+4-контактным ATX и парой 4+4-контактных ATX12V. Последние запитают даже Hi-End-системы на базе платформ AMD Socket TR4 и Intel Socket LGA2066. В наличии также четыре разъема PCIe в 6+2-контактном исполнении для подключения пары видеокарт. А для периферии в общей сложности имеем 7 SATA и 5 PATA на трех отдельных проводах.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный ATX

1

55

4+4-контактный ATX12V

2

75

два 6+2-контактных PCIe

2

50-60

два SATA + два PATA

2

45-60-75-90

три SATA + один PATA

1

45-60-75-90

Deepcool DQ750-M

Чтобы ничего не перепутать, разъемы на корпусе заботливо подписаны производителем. Также имеем наклейку с убедительной просьбой использовать вместе с источником именно комплектные провода.

Внутреннее устройство

Deepcool DQ750-M

За активное охлаждение в Deepcool DQ750-M отвечает 120-мм 9-лопастный вентилятор DF1202512CH-003, который потребляет 1,8 Вт (12 В при 0,15 А). К его особенностям можно отнести светлые двойные лопасти и применение надежного гидродинамического подшипника.

Интересно выглядит крепление решетки – она оказалась зажатой между панелью корпуса и установленной вертушкой. Не обошлось и без прозрачной пластины, которая оптимизирует воздушные потоки.

Deepcool DQ750-M

Пассивный отвод тепла возложен на три алюминиевых радиатора, о предназначении которых мы расскажем далее. А на главном трансформаторе можно обнаружить указание OEM-производителя платформы – речь идет о небезызвестной CWT.

Deepcool DQ750-M Deepcool DQ750-M

У входного разъема нас встречает часть EMI-фильтра с двумя синими глазами Y- и одним X-конденсатором. Дальше уже на основной плате весьма плотно ютятся остальные необходимые составляющие.

Deepcool DQ750-M

Посаженная на первый радиатор выпрямляющая диодная сборка GBU1510 рассчитана на ток до 15 А. Для данного БП такого значения более чем достаточно.

Deepcool DQ750-M

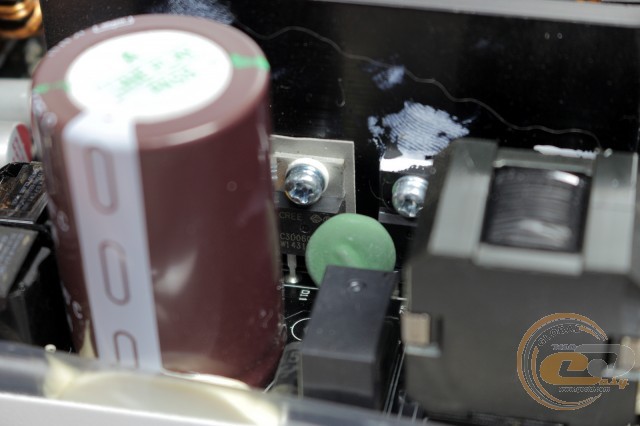

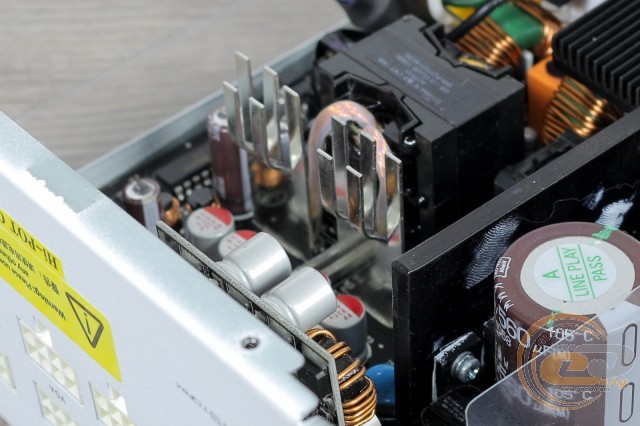

Ко второму радиатору в общей сложности крепятся пять силовых элементов. Три из них вместе со стоящим рядом дросселем отвечают за активную коррекцию коэффициента мощности (APFC). Остальные два представляют собой транзисторы главного преобразователя.

Между «бочонком» и катушкой распаян термистор. Он обеспечивает защиту от больших пусковых токов.

Deepcool DQ750-M

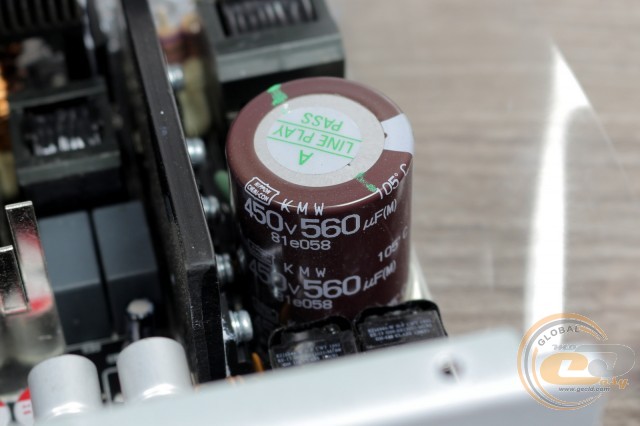

«100% Japanese Capacitors» – гласит надпись на коробке. Поэтому мы не удивились, увидев в качестве входного конденсатора «японца» Nippon Chemi-Con (560 мкФ х 450 В) из высокотемпературной серии.

Deepcool DQ750-M

Выпрямляющие выходные напряжения транзисторы находятся с обратной стороны PCB. Видимым признаком места их расположения служат два блестящих радиатора.

Deepcool DQ750-M

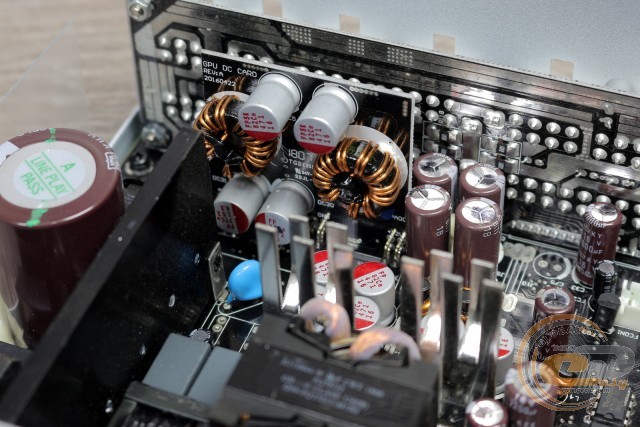

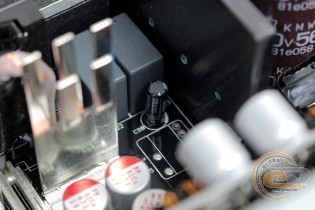

Для формирования младших линий +3,3В и +5В используются DC-DC-преобразователи. Составляющие данного узла в виде катушек и конденсаторов приютились на отдельной плате.

Deepcool DQ750-M Deepcool DQ750-M

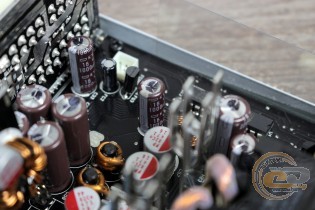

Фильтрация возложена на конденсаторы от той же Nippon Chemi-Con. Местами можно встретить электролиты NICHICON не менее японского происхождения. Все на высшем уровне, поэтому наличие 5-летней гарантии от производителя нас не удивляет.

Deepcool DQ750-M

Учитывая класс устройства, перечень поддерживаемых защит выглядит скромно:

  • от повышенного выходного напряжения (OVP);
  • от пониженного выходного напряжения (UVP);
  • от короткого замыкания (SCP);
  • от перегрузки по мощности (OPP).

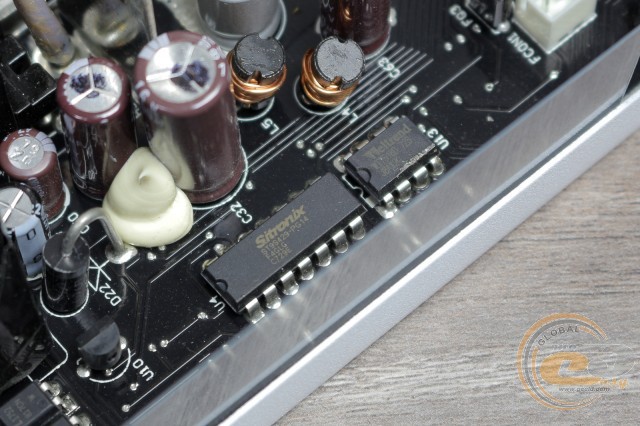

Ответственными за данную сферу являются сразу два чипа: Sitronix ST9S429-PG14 и Weltrend WT7518D.

Кросс-нагрузочные характеристики

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

Deepcool DQ750-M

Deepcool DQ750-M

Deepcool DQ750-M

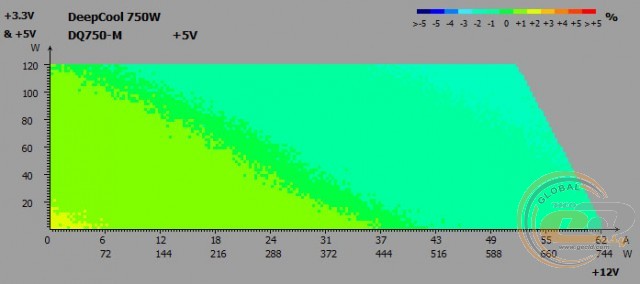

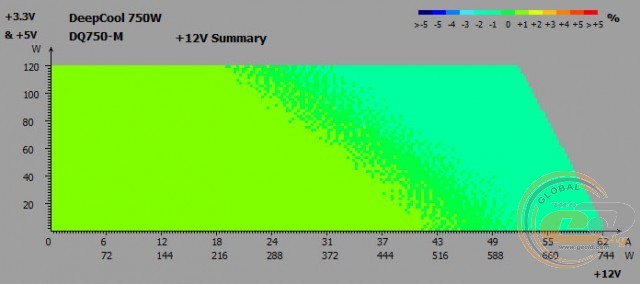

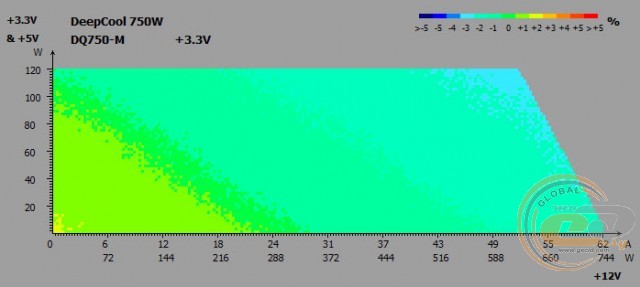

Во время кросс-нагрузочных тестов на основных линиях питания Deepcool DQ750-M были зафиксированы следующие отклонения напряжений:

  • линия +3,3В: от -3% до +1%;
  • линия +5В: от -2% до +2%;
  • линия +12В: от -2% до +1%;

Порадовали небольшие отклонения напряжений от номинала, которые оказались далекими от предельно допустимых значений. А ближе всего к эталону является именно самая востребованная линия +12В.

Шумы и пульсации во всем диапазоне напряжений

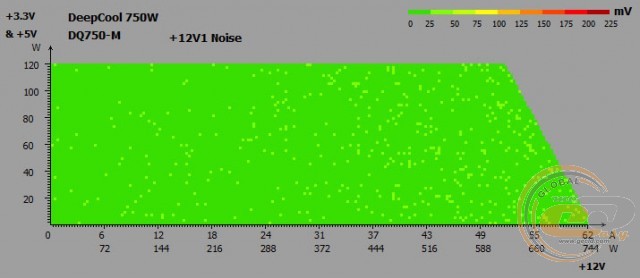

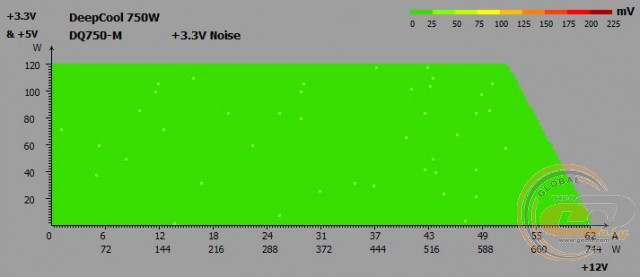

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

Deepcool DQ750-M

Deepcool DQ750-M

Deepcool DQ750-M

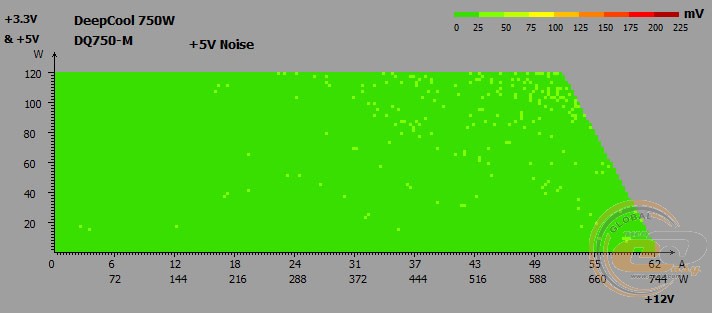

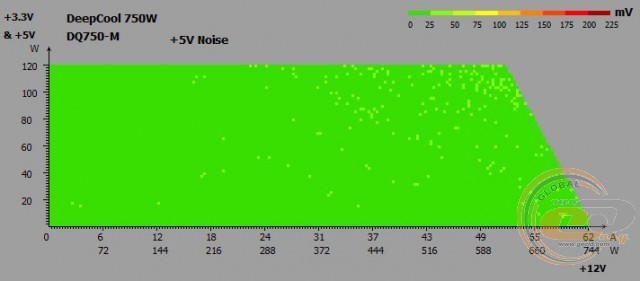

Пульсации почти не давали о себе знать – ни на одной из линий не было замечено выхода за пределы 50 мВ. Отлично, идем дальше.

Дежурная линия питания +5VSB

Deepcool DQ750-M

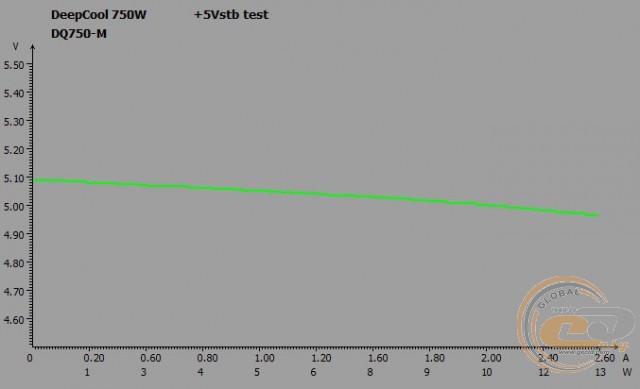

Состояние дежурной линии питания Deepcool DQ750-M также без замечаний. В зависимости от нагрузки напряжение на ней изменяется в допустимых пределах: от 5,09 до 4,96 В (от 1,8% до -0,8%), не выходя за рамки ±5%.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

70

150

220

300

375

450

550

750

Нагрузка*, %

9

20

29

40

50

60

73

100

PFC

0,77

0,88

0,91

0,94

0,94

0,95

0,96

0,96

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания хорош. При потребляемой мощности в 220 Вт коэффициент PFC достиг 0,91, что и требовалось согласно стандарту 80 PLUS Gold (0,9 при 50% нагрузке). Максимальное же значение (0,96) зафиксировано при нагрузке 550 Вт и выше.

КПД

Deepcool DQ750-M

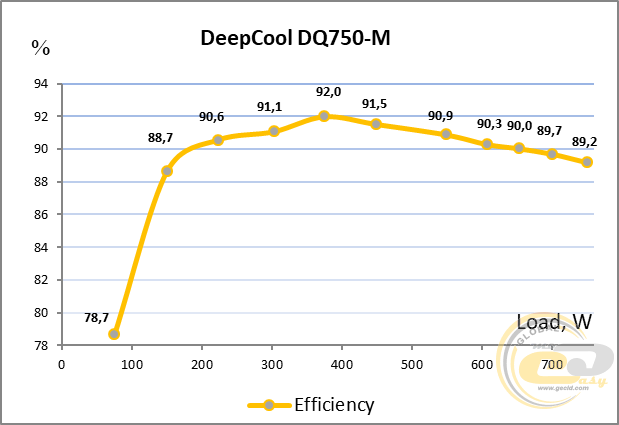

Тест реальной эффективности при разных нагрузках подтвердил соответствие модели Deepcool DQ750-M стандарту 80 PLUS Gold для напряжения 230 В. При нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 88%, 92% и 88% соответственно.

Наиболее эффективным источник оказался при нагрузке от 230 до 650 Вт – в этом диапазоне КПД превышает 90%, а вертушке придется рассеивать от 23 до 65 Вт тепловой мощности. Например, в номинальном режиме (750 Вт) данный показатель составит уже 81 Вт.

Система охлаждения и температурный режим

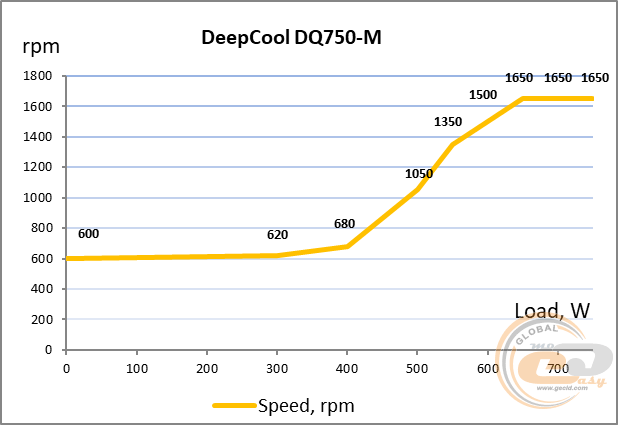

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

Deepcool DQ750-M

До отметки мощности 400 Вт Deepcool DQ750-M работает очень тихо – вряд ли вам удастся его расслышать. В пределах от 400 до 550 Вт шум можно охарактеризовать как тихий. Свыше нагрузки 550 Вт звук от вентилятора становится более различимым, но остается на комфортном уровне ниже среднего.

Deepcool DQ750-M

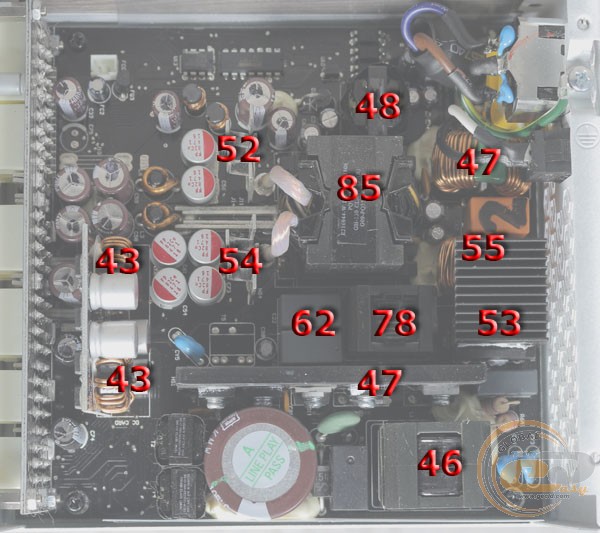

Температуры большинства узлов являются низкими. Выделим лишь нагрев главного трансформатора до 85°C. С одной стороны, это можно объяснить сравнительно небольшой и тихоходной вертушкой. Но этого можно было бы избежать, увеличив ее размеры или повысив производительность.

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне номинальной мощности Deepcool DQ750-M не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.

OverLOAD

Нагрузку на тестируемую модель мы увеличивали до 860 Вт (+15%). В таком режиме выходные показатели все еще оставались в норме.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 6-ядерный процессор Intel Core i7-4960X в разгоне до 4,4 ГГц. В качестве видеоускорителей мы использовали модели ZOTAC GeForce GTX 480 AMP! и NVIDIA GeForce GTX 780.

Материнская плата

ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express)

Процессор

Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, L3 12 МБ) @4,4 ГГц, 1,3 В

Кулер

Thermalright TRUE Spirit 120M

Оперативная память

4 x DDR3-1333 4096 MБ Transcend PC3-10600

Видеокарта

ZOTAC GeForce GTX 480 AMP!

NVIDIA GeForce GTX 780

Жесткий диск

WD Caviar Blue 1 ТБ (WD10EALX)

Корпус

Spire SwordFin SP9007B с двумя 120-мм вентиляторами

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась с помощью стресс теста FPU+GPUs в AIDA64. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

Режим

Величина, В

Отклонение, %

+12В

Idle

12,39

+3,3

Burn

12,44

+3,7

+5В

Idle

5,08

+1,6

Burn

5,09

+1,8

+3,3В

Idle

3,38

+2,4

Burn

3,39

+2,7

Входное энергопотребление, Вт

Idle

122

Burn

640

Даже полная нагрузка конфигурации с парой видеокарт, подключенной к блоку питания Deepcool DQ750-M, не вызвала каких-либо просадок напряжения ниже номинала. Наоборот, на том же канале +12В показатели были немного завышены (все еще в пределах нормы). «Золотой» сертификат же отразился в сравнительно низком энергопотреблении.

Энергопотребление в простое и в выключенном состоянии компьютера

Энергопотребление блока питания Deepcool DQ750-M в выключенном состоянии (3 Вт) компьютера и в спящем режиме (8 Вт) соответствует показателям других близких по мощности решений, побывавших в нашей тестовой лаборатории.

Итоги

Deepcool DQ750-M

Блок питания Deepcool DQ750-M вне сомнений порадует своего владельца. Во-первых, белоснежный дизайн приятен для глаз, да и дополнительных декоративных элементов здесь хватает. Во-вторых, уши также будут благодарны – на всем диапазоне вертушка остается достаточно тихой, а при нагрузке до 400 Вт – практически бесшумной. В-третьих, комплектующие получат напряжение высокого качества – без просадок и пульсаций, как можно ближе к номиналу. В-четверых, в долгосрочной перспективе кошелек также скажет «спасибо» – качественные японские конденсаторы и вертушка на гидродинамическом подшипнике обеспечат длительную работу устройства, а 5-летняя гарантия позволит долгое время не переживать о возможной поломке.

Помимо перечисленного, новинка также может похвастать целым рядом приятных мелочей. А из неприятных мы обнаружили лишь заметный нагрев главного трансформатора. Насколько это критично – решать уже покупателю.

В итоге Deepcool DQ750-M может стать отличным приобретением для питания мощной и красивой конфигурации при одном условии – продуманной ценовой политике. Так что ждем на первые ценники в отечественных интернет-магазинах!

Достоинства:

  • приятный дизайн с белым окрасом;
  • высокий уровень КПД (80 PLUS Gold);
  • достойный запас по мощности (свыше +15%);
  • современная схемотехника с использованием DC-DC-преобразователей;
  • хорошее состояние напряжения на линиях питания +12В, +5В и +3,3В;
  • отсутствие просадок напряжений при подключении к мощной конфигурации;
  • очень низкие пульсации;
  • наличие ряда защит;
  • возможность работы в широком диапазоне сетевого напряжения;
  • активный метод компенсации реактивной мощности;
  • низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
  • удобные подключаемые кабели в виде шлейфов;
  • тихая система охлаждения;
  • вентилятор на гидродинамическом подшипнике;
  • использование исключительно японских электролитов;
  • 5 лет гарантии.

Особенности:

  • наличие 4-х виртуальных линий питания;
  • 750-ваттная модель доступна только в белом цвете, тогда как 650- и 850-ваттные – только в черном.

Недостатки:

  • заметный нагрев главного трансформатора.

tested

Автор: Олесь Пахолок

Выражаем благодарность компании Deepcool за предоставленный для тестирования блок питания.
