Обзор блока питания Deepcool DQ850-M-V2L: неужели так похорошел?

Всего год назад мы познакомились с источником Deepcool GamerStorm DQ850-M, который оставил у нас приятное впечатление. Немного расстроил лишь сравнительно высокий нагрев главного трансформатора, а значит поработать еще было над чем. Что же, теперь у нас на тестировании как раз улучшенная его версия – Deepcool DQ850-M-V2L. Правда, это уже не GamerStorm, а просто Deepcool. Но сути это не меняет.

Deepcool DQ850-M-V2L

Уже по спецификации видно, что изменения отнюдь не косметические. В глаза бросается использование единственной линии +12В вместо четырех отдельных у предшественника. Также список защит из базового превратился в полный, что весьма важно для устройств в сегменте $100. Эти же улучшения коснулись также младших моделей номиналом 650 и 750 Вт.

Мы, конечно же, не ограничились только спецификацией и добрались до начинки. Какие изменения нас ждут внутри? Об этом и другом обязательно расскажем далее.

Спецификация

Модель

Deepcool DQ850-M-V2L

(DQ850-M-V2L-V2L)

Тип

ATX12V 2.31 / EPS12V

Номинальная мощность, Вт

850

Мощность по каналу 12В, Вт

846

Мощность линий +3,3В и +5В, Вт

110

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

20

Максимальный выходной ток канала +5В, А

20

Максимальный выходной ток канала +12В, А

70,5

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

2,5

Входное напряжение, В

100 − 240

Частота, Гц

47 − 63

Входной ток, А

6 – 12

Время удержания, мс

>16

КПД, %

≤90%

Сертифицирован 80 PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

>90

PCIe-разъемов

4 (6+2-контактные)

Модульный

Да

Размеры вентилятора, мм

120 х 120 х 25

Защиты

OPP, OVP, UVP, OCP, OTP, SCP

Размеры, мм

160 х 150 х 86

Гарантия, лет

10

Сайт производителя

Deepcool

Deepcool DQ850-M-V2L

Упаковка и комплект поставки

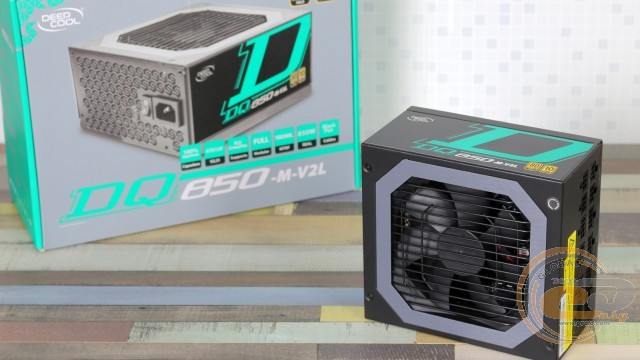

Фирменная коробка в хорошо узнаваемых тонах несет на себе все ключевые характеристики. Но читая данный обзор, вы, конечно же, узнаете гораздо больше.

Deepcool DQ850-M-V2L

Комплектация здесь весьма щедрая. Сам блок питания спрятан в чехол.

Deepcool DQ850-M-V2L

Помимо него, здесь есть еще и:

  • сетевой шнур питания;
  • крепежные винты;
  • набор отстегивающихся кабелей для подключения комплектующих;
  • комплект одноразовых стяжек;
  • второй чехол для хранения неиспользуемых кабелей;
  • бумажная документация.

Внешний вид

Deepcool DQ850-M-V2L

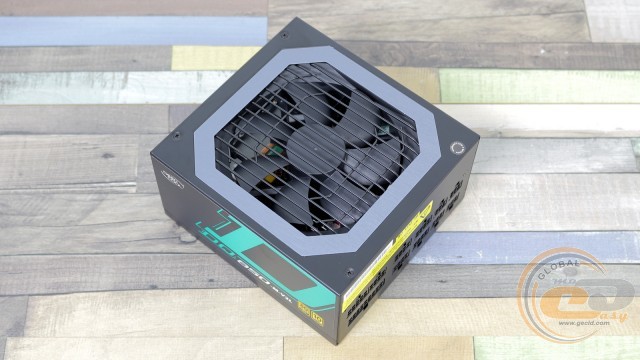

Внешность Deepcool DQ850-M-V2L мало изменилась по сравнению с предшественником. Имеем столь же узнаваемое восьмигранное отверстие под вентилятор, но без надписи с логотипом. Размеры также остались прежними и составляют 160 х 150 х 86 мм.

Deepcool DQ850-M-V2L

Вентилятор диаметром 120 мм разместился посередине панели. По соседству на одном из винтов виднеется небольшая гарантийная пломба, которая будет актуальной в течение целых 10 лет с момента приобретения устройства.

Deepcool DQ850-M-V2L

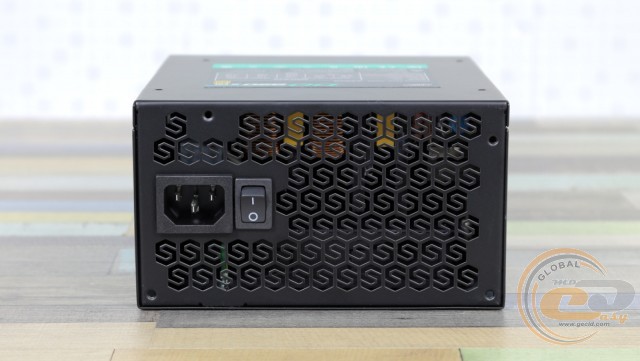

Тыльная панель встречает уже знакомыми S-образными вырезами, а также гораздо более привычными элементами: кнопкой включения и входным разъемом питания.

Deepcool DQ850-M-V2L

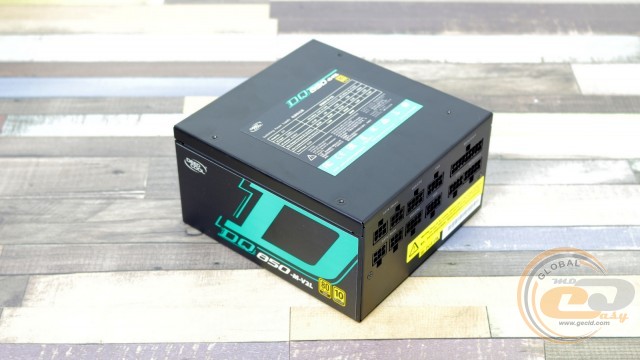

Вместо перфораций и надписи «Gamer Storm» на боковинах предусмотрены наклейки с обозначением модели устройства и упоминанием пары ключевых особенностей.

Deepcool DQ850-M-V2L

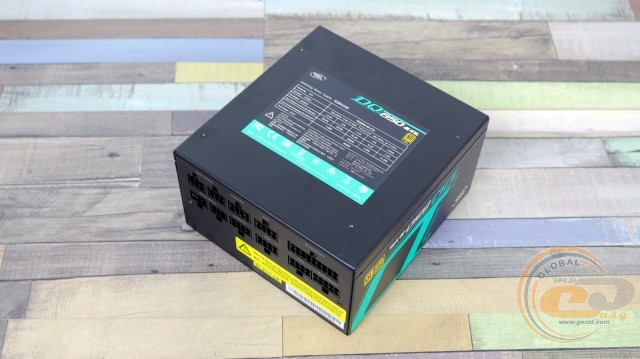

Электротехнические показатели же указаны на брюшке корпуса.

Deepcool DQ850-M-V2L

Наклейка информирует об использовании одной 12-вольтной линии мощностью 99,5% от номинала – отличный показатель, учитывая ее востребованность. Для младших каналов +3,3В и +5В выделено 110 Вт, чего в современных реалиях волне хватит.

Deepcool DQ850-M-V2L

Все кабели у Deepcool DQ850-M-V2L полностью модульные. Для удобства укладки они выполнены в виде гибких шлейфов.

Основные коннекторы питания (20+4-контактный ATX и пара 4+4-контактных ATX12V) обеспечивают поддержку компьютеров с одним или двумя CPU. А для питания графической подсистемы в составе новинки есть четыре отдельных 6+2-контактных PCIe. Периферийные коннекторы позволят подсоединить до 10 устройств SATA и до 4 PATA.

Что касается диаметра проводов, то калибр побольше (16 AWG) выбран только для 4+4-контактных ATX12V. Остальные набраны из проводов 18 AWG, а для питания периферии применяются еще более тонкие 20 AWG.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Калибр проводов

20+4-контактный ATX

1

55

18 AWG

4+4-контактный ATX12V

2

70

16 AWG

два 6+2-контактных PCIe

2

50-60

18 AWG

четыре SATA

1

55-70-85-100

20 AWG

два PATA + два SATA

3

40-55-70-85

20 AWG

Deepcool DQ850-M-V2L

Нет опыта в подключении? Не беда, ведь все разъемы имеют соответствующую маркировку. Да и форма отверстий не позволит ошибиться при установке.

Внутреннее устройство

Deepcool DQ850-M-V2L

Для активного охлаждения Deepcool DQ850-M-V2L применяется 120-мм 7-лопастный вентилятор HONG HUA HA1225H12S-Z. Судя по букве «S» в названии, здесь используется улучшенный подшипник скольжения (Rifle bearing). В этом плане имеем шаг назад, ведь у предшественника применялся более долговечный гидродинамический подшипник. Вертушка подключается через привычный съемный двухконтактный коннектор, потребляя до 6,96 Вт электроэнергии (12 В при 0,58 А).

Deepcool DQ850-M-V2L

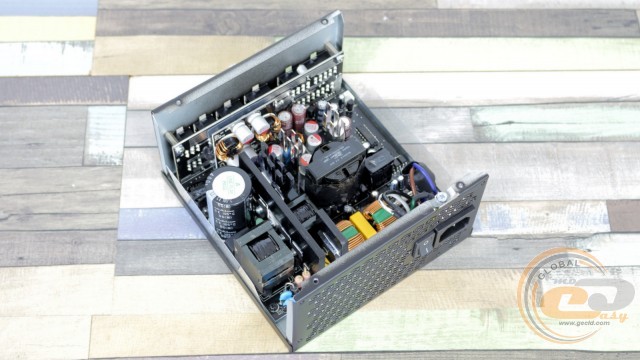

За пассивный отвод тепла отвечают пять радиаторов. Два из них представлены простыми металлическими пластинами, а еще три имеют более привычные гребешки. Давайте теперь боле подробно рассмотрим, что они охлаждают и какие элементы в этом не имеют потребности.

Deepcool DQ850-M-V2L Deepcool DQ850-M-V2L

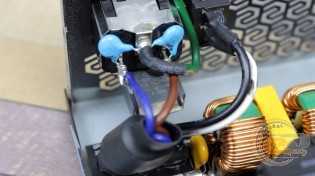

Входной EMI-фильтр Deepcool DQ850-M-V2L состоит из пары X- и четырех Y-конденсаторов, двух дросселей и варистора. Полный комплект, причем еще и с плавким предохранителем.

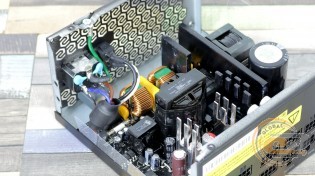

Соседний радиатор содержит на себе диодный мост для выпрямления напряжения. В решениях с широким диапазоном входных напряжений данный элемент обычно требует дополнительное охлаждение, ведь в сетях 110-127 В ток может достигать 12 А.

Deepcool DQ850-M-V2L

Далее на очереди узел APFC. Он также не содержит следов экономии: в наличии пара транзисторов, диод Шоттки и дроссель в пластиковом корпусе.

Deepcool DQ850-M-V2L Deepcool DQ850-M-V2L

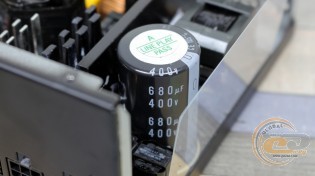

Входной японский конденсатор Nichicon радует отличной репутацией. Электролит принадлежит к высокотемпературной серии (до 105°C) и имеет емкость 680 мкФ. Это средний показатель для 850-ваттника, но он позволил добиться времени удержания (Hold-Up Time) свыше 16 мс.
