Обзор блока питания Deepcool GamerStorm DQ850-M: для любителей качества и тишины

В этот раз к нам попало устройство, о котором многое мы могли бы рассказать авансом, поскольку год назад познакомились с 750-ваттником Deepcool DQ750-M из данной серии. Это также «золотой» источник, только в белом корпусе.

Deepcool DQ850-M

В плане цвета Deepcool DQ850-M мощностью 850 Вт получился более привычным, но вот в остальном генетическая близость дает о себе знать. И в данном случае это можно записать к преимуществам. Но поработать производителю все же есть над чем – об этом и многом другом расскажем далее.

Спецификация

Модель

Deepcool GamerStorm DQ850-M

(DP-GD-DQ850M)

Тип

ATX12V v2.31 / EPS 2.92

Максимальная мощность, Вт

850

Мощность по каналу +12В, Вт

850

Мощность линий +3,3В и +5В, Вт

120

Количество линий +12В

4

Максимальный выходной ток канала +3,3В, А

22

Максимальный выходной ток канала +5В, А

22

Максимальный выходной ток канала +12В1, А

25

Максимальный выходной ток канала +12В2, А

25

Максимальный выходной ток канала +12В3, А

40

Максимальный выходной ток канала +12В4, А

40

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

2,5

Входное напряжение, В

100 – 240

Частота, Гц

47 – 63

Входной ток, А

12

КПД, %

До 87 – 90

Сертифицирован 80PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

>90

Время удержания (при 80% нагрузке), мс

>16

Сигнал Power Good, мс

100 – 500

PCIe-разъемов

4 (6+2-контактные)

Модульный

Да

Размеры вентилятора, мм

120 х 120 х 25

Тип подшипника вентилятора

FDB (гидродинамический)

Время наработки БП на отказ, часов

120 000

Защиты

OPP, OVP, UVP, SCP

Размеры (Д х Ш х В), мм

160 х 150 х 86

Сайт производителя

Deepcool

Страница продукта

Упаковка и комплект поставки

Но сперва коробка. Ее информационное наполнение имеет обширные сведения об устройстве. Правда, для этого пригодятся хотя бы минимальные знания английского.

Deepcool DQ850-M

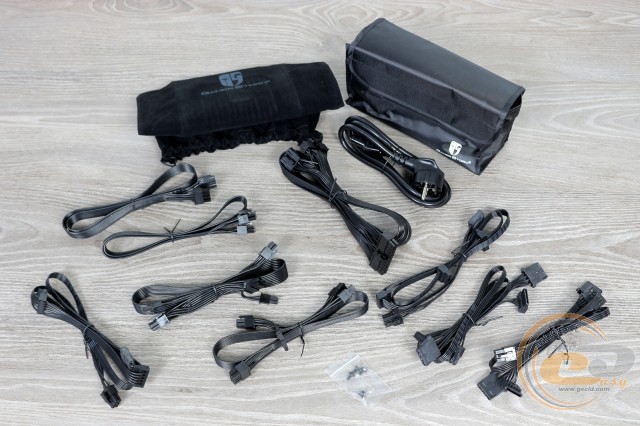

Недешевую упаковку дополняет богатая комплектация:

  • сетевой шнур питания;
  • подключаемые модульные кабели;
  • винты для крепления БП внутри корпуса;
  • сумочка для неиспользуемых кабелей;
  • чехол для БП.

Внешний вид

Deepcool DQ850-M

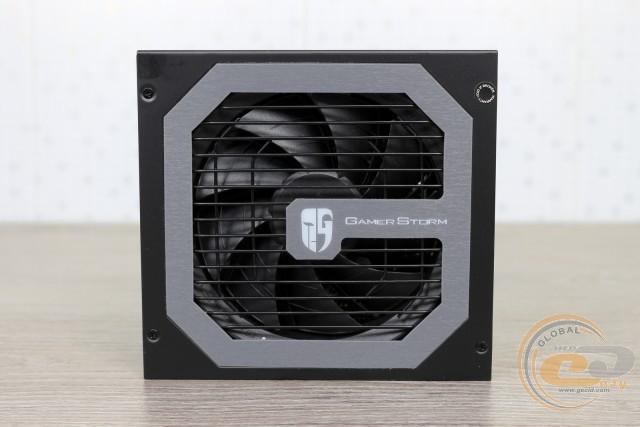

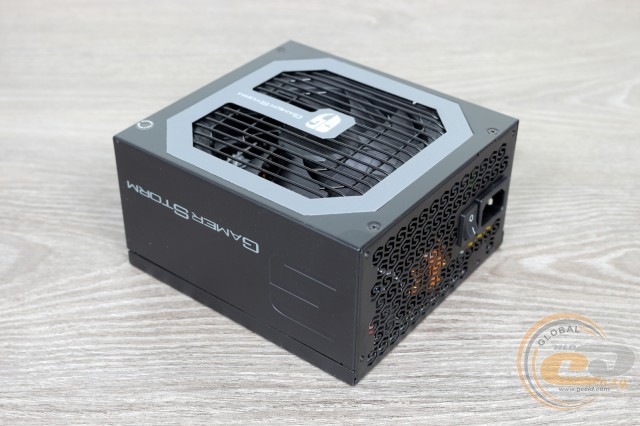

Внешность Deepcool DQ850-M нам уже хорошо знакома. Как и в случае с 750-ваттником, вы вряд ли перепутаете данный блок питания с решениями другого производителя.

Deepcool DQ850-M

Оригинальности экстерьеру придает вентиляционная решетка типа «гриль» и ее рамка с фирменным логотипом, немного мешающая воздушному потоку. Сюда же отлично вписываются черные, слегка оптимизированные лопасти 120-мм вентилятора и не столь изощренная гарантийная наклейка на винте. Кстати, официальный сайт обещает 10 лет гарантии, но на упаковке отмечено лишь 5. И это уже неплохой показатель, ведь некоторые интернет-магазины хотят отделаться еще более коротким сроком техподдержки, на что обязательно обратите внимание при покупке.

Deepcool DQ850-M

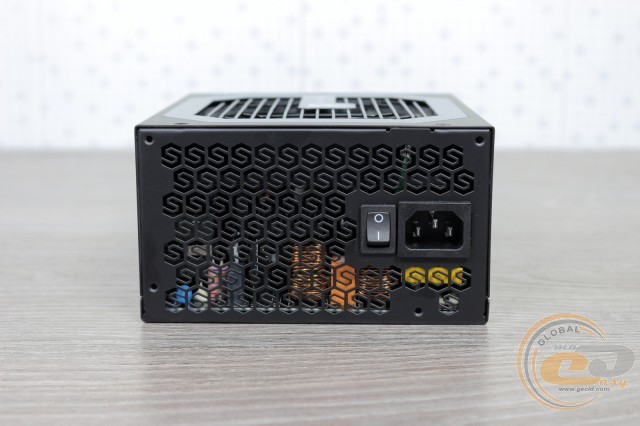

Еще одна изюминка – S-образные вырезы на тыльной панели. В остальном здесь никаких сюрпризов – лишь привычный входной разъем и включатель.

Deepcool DQ850-M

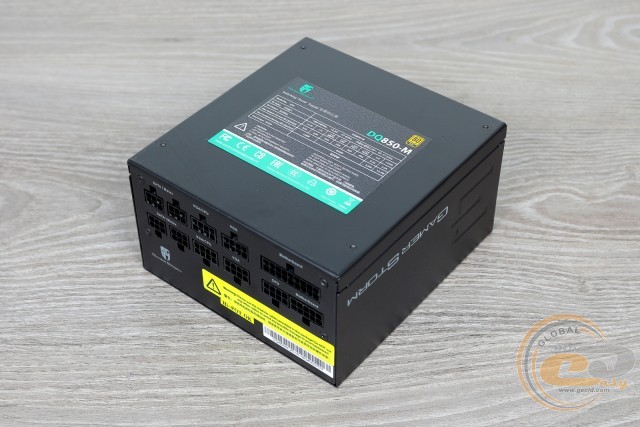

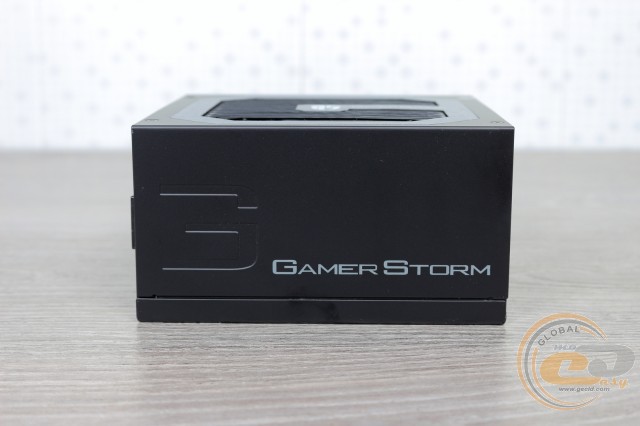

Две соседние боковины по традиции не имеют каких-либо функциональных элементов. Но перфорация и надпись напоминает о породистости изделия. Также хорошо видно, что на черном матовом покрытии не составляет труда оставить отпечатки пальцев. Хотя их можно легко удалить.

Deepcool DQ850-M

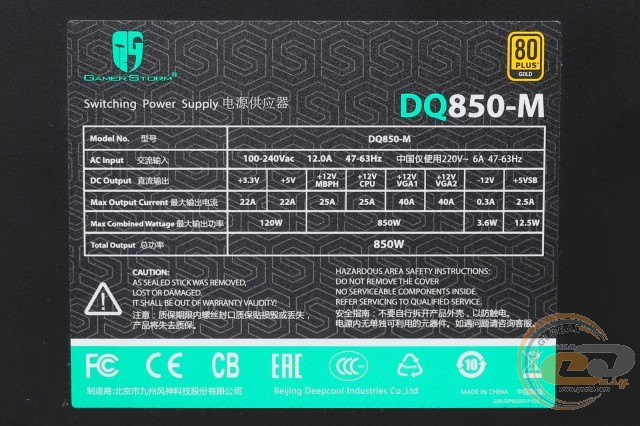

Наклейка проливает свет на реальные возможности источника. Общая мощность линий +12В соответствует номинальной, чего должно хватить для питания мощной системы с парочкой видеокарт. Правда, сам 12-вольтный канал разделен на четыре линии: по 300 Вт для процессора и материнской платы, а также максимум 480 Вт для каждой видеокарты. В большинстве случаев этого будет более чем достаточно. Ну а еще 120 Вт доступно для мелких линий +3,3В и +5В.

Deepcool DQ850-M

Блок питания Deepcool DQ850-M имеет размеры 160 х 150 х 86 мм, что вполне нормально для полностью модульного решения такой мощности. Все кабели выполнены в виде удобных в укладке плоских шлейфов привычного калибра 18 AWG (1,024 мм в диаметре с площадью сечения 0,823 мм2) и достаточной длины.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный ATX

1

55

4+4-контактный ATX12V

2

70

два 6+2-контактных PCIe

2

50-60

два SATA + два PATA

1

45-60-75-90

два SATA + два PATA

1

55-70-85-100

три SATA + один PATA

1

45-60-75-90

три SATA + один PATA

1

55-70-85-100

Основные коннекторы питания представлены 20+4-контактным ATX и парой 4+4-контактных ATX12V. Последние запитают даже Hi-End-системы на базе платформ AMD Socket TR4 и Intel Socket LGA2066. В наличии также четыре разъема PCIe в 6+2-контактном исполнении для подключения пары видеокарт. Правда, запитать еще третий адаптер с такой конфигурацией проводов уже не получится. А для периферии в общей сложности имеем 10 SATA и 6 PATA на четырех отдельных проводах – это единственное важное отличие в конфигурации от 650- и 750-ваттников.

Deepcool DQ850-M

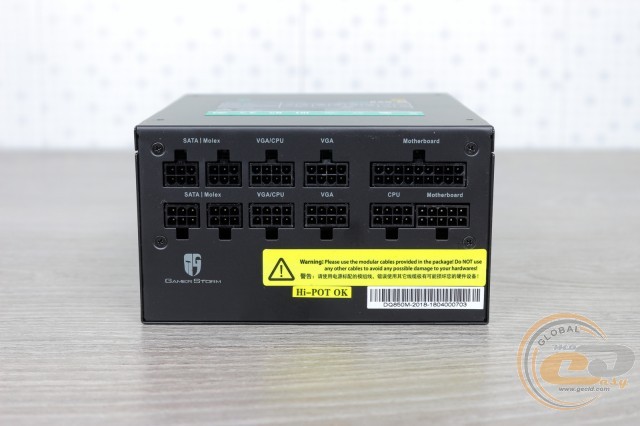

Все разъемы на корпусе заботливо подписаны производителем, который все же настаивает на использовании исключительно комплектных проводов.

Внутреннее устройство

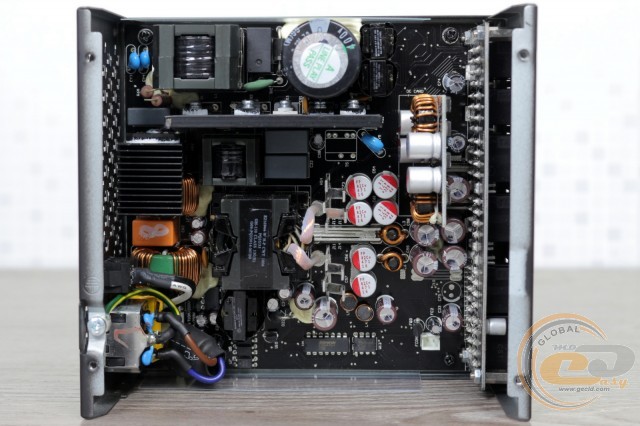

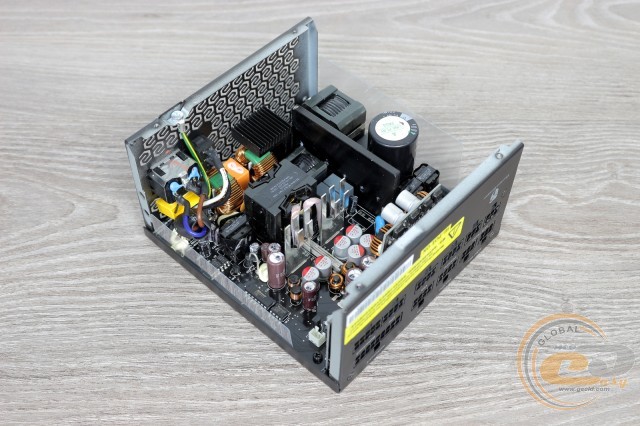

Ну хорошо, внешне отличий Deepcool DQ850-M от младшего решения мощностью 750 Вт минимум. Но как дела обстоят внутри?

Deepcool DQ850-M

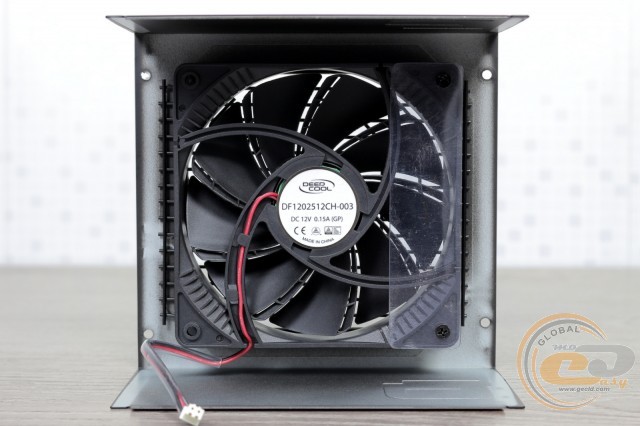

Осмотр традиционно начнем с вертушки. Да, здесь точно такой же 120-мм 9-лопастный вентилятор DF1202512CH-003 с малым энергопотреблением (1,8 Вт, 12 В при 0,15 А), двойными лопастями и надежным гидродинамическим подшипником. Узнаем и аналогичный способ крепления решетки между вертушкой и панелью, да и хорошо знакомая прозрачная пластина на своем месте. Кстати, внутри на краске все же сэкономили, обойдясь только слоем грунтовки.

Deepcool DQ850-M

Пассивная система охлаждения здесь тоже один в один: пара блестящих радиаторов на силовых элементах вторичной цепи и два черненьких в первичном преобразователе. В прошлый раз с ними проблем не было – высокий КПД позволяет использовать элементы со сравнительно небольшой площадью рассеивания. Далее посмотрим, как дополнительные 100 Вт мощности скажутся на температурных показателях разных узлов.

Deepcool DQ850-M Deepcool DQ850-M

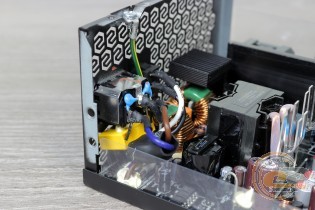

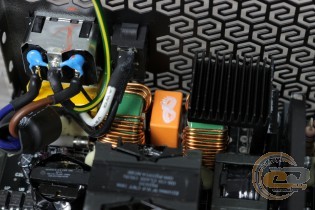

Электромагнитный фильтр в полном составе встречается даже в гораздо более доступных устройствах, поэтому внутри Deepcool DQ850-M сюрприза не было. Плавкий предохранитель и варистор, естественно, на своих местах.

Deepcool DQ850-M

Как и в 750-ваттнике, диодная сборка рассчитана на ток до 15 А. Но модель несколько другая – GBU15L06 вместо GBU1510. Радует, что радиатор никуда не делся.

Deepcool DQ850-M

Охладитель покрупнее приютил три силовых элемента модуля APFC и парочку транзисторов главного преобразователя. Последние представлены решениями от немецкой компании Infineon.

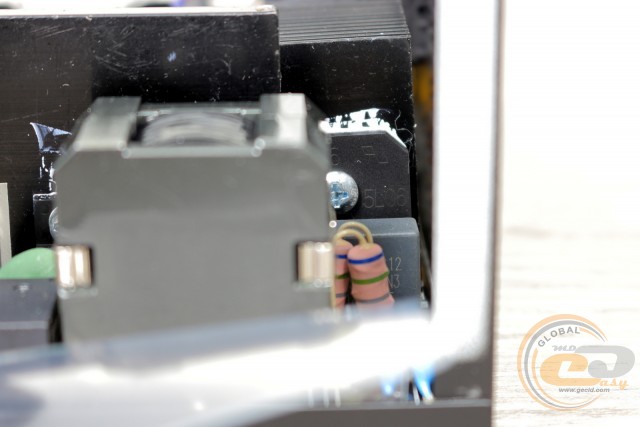

Возле дросселя активной коррекции коэффициента мощности распаян еще один полезный элемент – термистор, который обеспечивает защиту от больших пусковых токов.

Deepcool DQ850-M

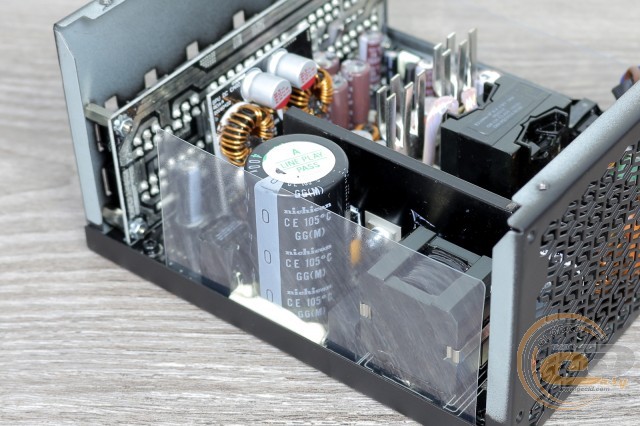

Входной высокотемпературный (105°С) конденсатор «подрос» в плане емкости до 680 мкФ. Правда, это уже не Nippon Chemi-Con, а Nichicon, но страной происхождения по-прежнему является Япония.

Deepcool DQ850-M

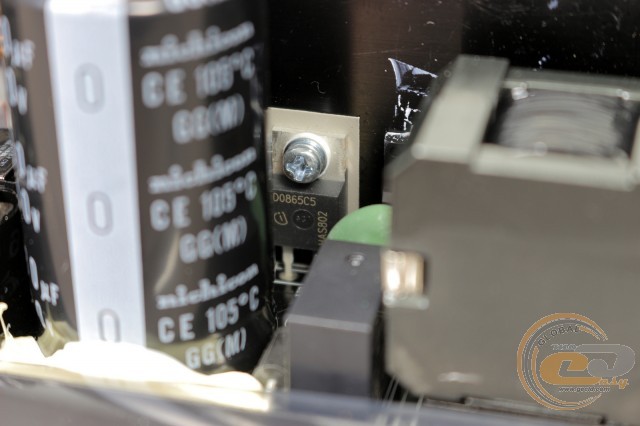

OEM-производителем полумостовой платформы выступает компания CWT. Из невостребованных посадочных мест – одно для небольшого трансформатора и еще одно для конденсатора в узле фильтрации. В младшем решении все было аналогично.

Пара блестящих радиаторов здесь не только для красоты – с обратной стороны платы находятся транзисторы для выпрямления напряжения +12В.

Deepcool DQ850-M

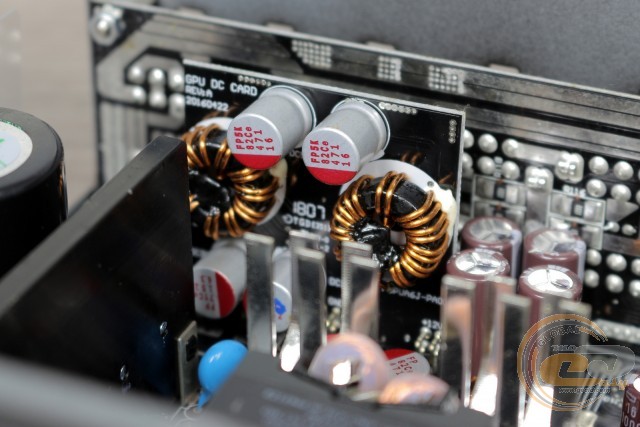

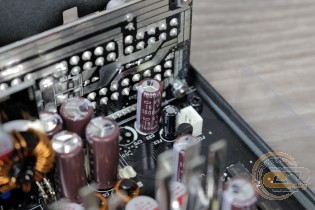

Ну а младшие каналы +3,3В и +5В получаются уже посредством дальнейшего DC-DC-преобразования. LC-контур данного узла по традиции расположился на дочерней плате.

Deepcool DQ850-M Deepcool DQ850-M

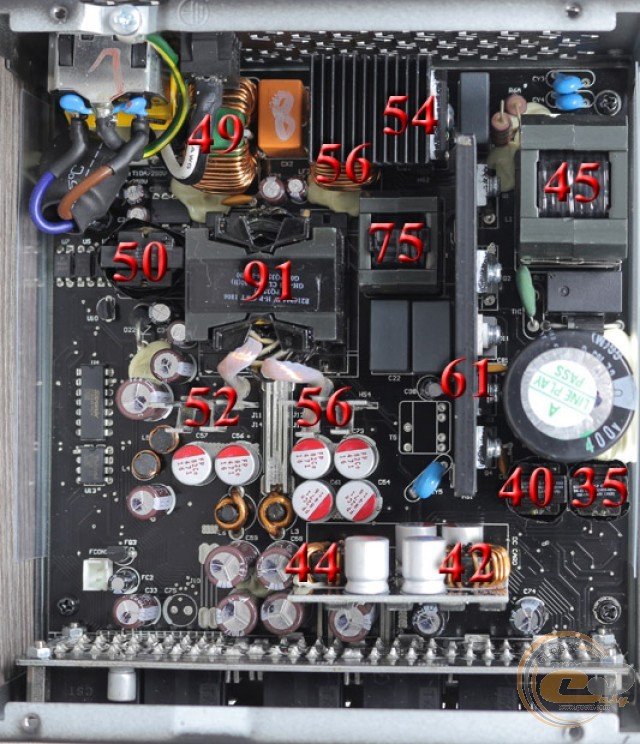

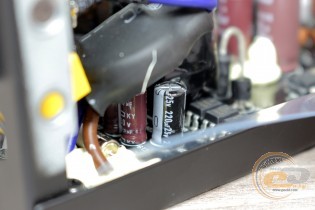

Приятно видеть внутри Deepcool DQ850-M только японские конденсаторы от брендов FPCAP, Nippon Chemi-Con и Nichicon. Все так, как и обещано.

Deepcool DQ850-M

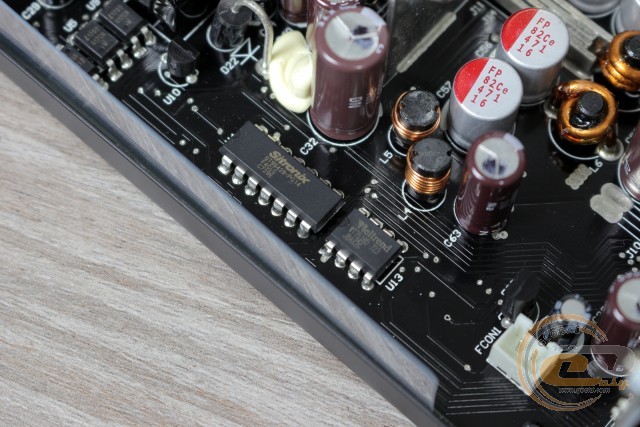

Благодаря чипам Sitronix ST9S429-PG14 и Weltrend WT7518D в наличии целый ряд защит:

  • от повышенного выходного напряжения (OVP);
  • от пониженного выходного напряжения (UVP);
  • от короткого замыкания (SCP);
  • от перегрузки по мощности (OPP).

Кстати, последний контроллер позволяет реализовать защиту по току (OCP). Возможно, ее попросту забыли упомянуть в составленном перечне. Для полного счастья не хватает только OTP.

Кросс-нагрузочные характеристики

Время тестов! И начнем традиционно с КНХ.

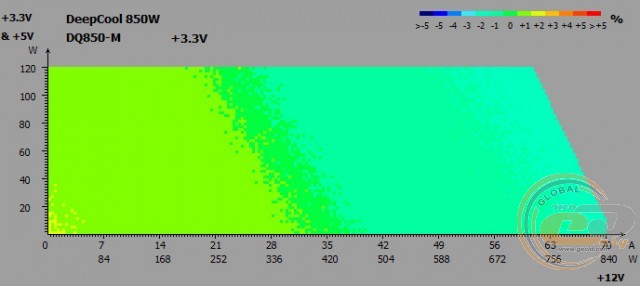

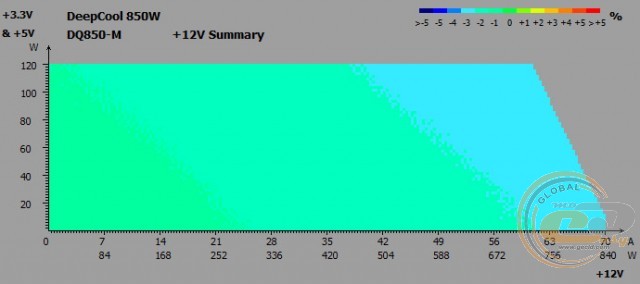

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

Deepcool DQ850-M

Deepcool DQ850-M

Deepcool DQ850-M

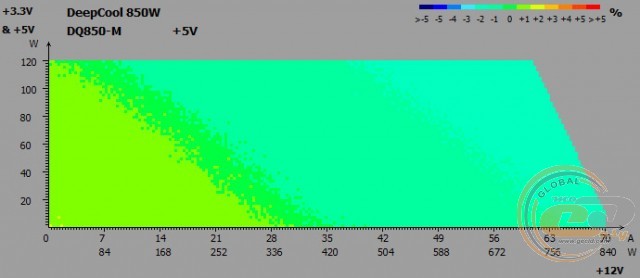

Во время кросс-нагрузочных тестов на основных линиях питания Deepcool DQ850-M были зафиксированы следующие отклонения напряжений:

  • линия +3,3В: от -2% до +1%;
  • линия +5В: от -2% до +1%;
  • линия +12В: от -3% до -1%;

Полученные значения оказались очень близкими к номиналам линий, что гарантирует стабильность работы системы, независимо от типа нагрузки – игры, рендеринг или стресс-тесты компонентов (например, в разгоне).

Шумы и пульсации во всем диапазоне напряжений

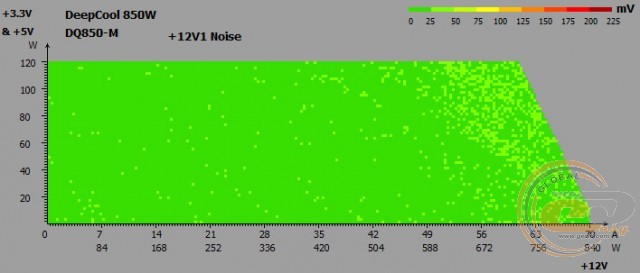

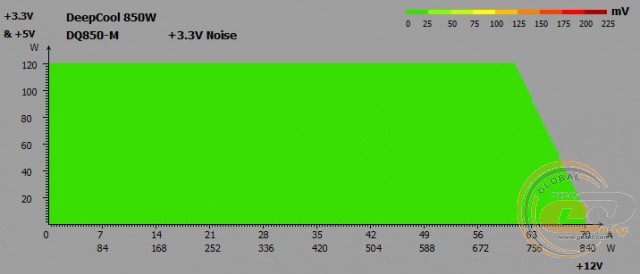

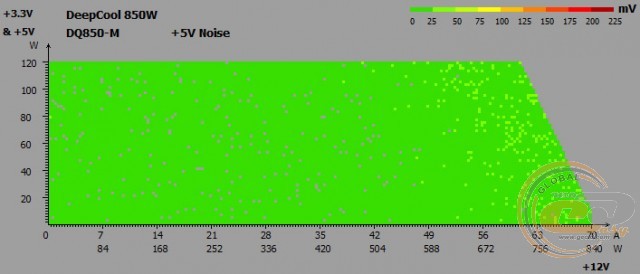

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

Deepcool DQ850-M

Deepcool DQ850-M

Deepcool DQ850-M

Да и пульсации почти не давали о себе знать – лишь на линии +12В был единичный выход за пределы 50 мВ, что все еще в пределах нормы.

Дежурная линия питания +5VSB

Deepcool DQ850-M

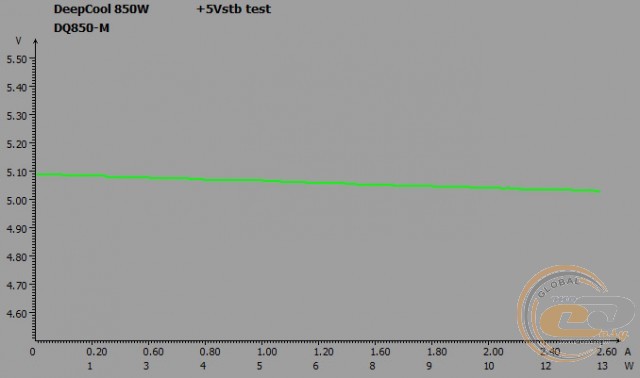

Состояние дежурной линии питания Deepcool DQ850-M также без замечаний. В зависимости от нагрузки напряжение на ней меняется в допустимых пределах: от 5,09 до 5,03 В (от 1,8% до 0,6%), не выходя за рамки ±5%.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

50

90

130

170

230

300

370

420

600

850

Нагрузка*, %

6

11

15

20

27

35

44

49

71

100

PFC

0,62

0,76

0,85

0,88

0,91

0,93

0,94

0,95

0,96

0,98

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания хорош. При потребляемой мощности в 230 Вт коэффициент PFC достиг 0,91, что и требовалось согласно стандарту 80PLUS Gold (0,9 при 50% нагрузке). Максимальное же значение (0,98) зафиксировано при номинальной нагрузке.

КПД

Deepcool DQ850-M

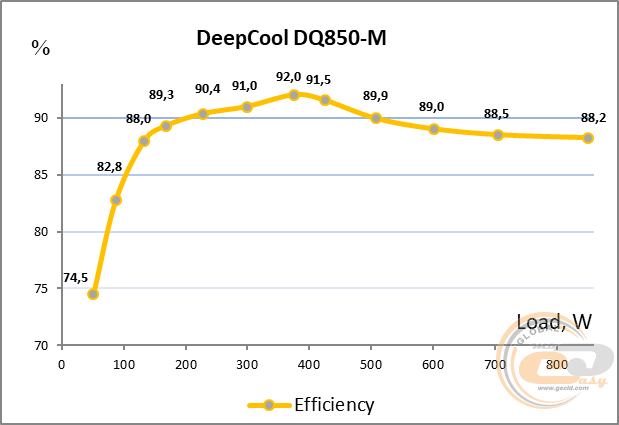

Тест реальной эффективности при разных нагрузках подтвердил соответствие модели Deepcool DQ850-M стандарту 80 PLUS Gold для напряжения 230 В. При нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 88%, 92% и 88% соответственно.

Наиболее эффективным источник оказался при нагрузке от 210 до 510 Вт – в этом диапазоне КПД превышает 90%, а вертушке придется рассеивать от 21 до 51 Вт тепловой мощности. Например, в номинальном режиме (850 Вт) данный показатель составит уже 100 Вт.

Система охлаждения и температурный режим

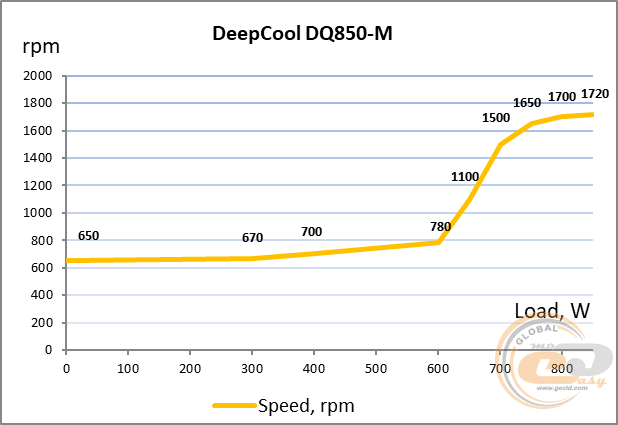

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

Deepcool DQ850-M

До отметки мощности 600 Вт Deepcool DQ850-M работает очень тихо – вряд ли вам удастся его расслышать. В пределах от 600 до 700 Вт шум можно охарактеризовать как тихий. И только свыше нагрузки 700 Вт звук от вентилятора становится более различимым, но остается на комфортном среднем уровне.

Deepcool DQ850-M

И маркировка, и размеры главного трансформатора оказались идентичными таковому у 750-ваттника. Но ведь мощность источника возросла! Поэтому неудивительно, что данный узел нагревается еще больше – до 91°C против 85°C у младшего решения. К остальным узлам никаких претензий нет.

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне номинальной мощности Deepcool DQ850-M не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.

OverLOAD

Нагрузку на тестируемую модель мы увеличивали до 970 Вт (+14%). В таком режиме выходные показатели все еще оставались в норме.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 6-ядерный процессор Intel Core i7-4960X в разгоне до 4,4 ГГц. В качестве видеоускорителей мы использовали модели ASUS ROG Strix GeForce RTX 2080 Ti OC edition и Palit GeForce RTX 2060 SUPER GP OC.

Материнская плата

ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express)

Процессор

Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, L3 12 МБ) @ 4,4 ГГц, 1,3 В

Кулер

Thermalright TRUE Spirit 120M

Оперативная память

4 x DDR3-1333 4096 MБ Transcend PC3-10600

Видеокарты

ASUS ROG Strix GeForce RTX 2080 Ti OC edition

Palit GeForce RTX 2060 SUPER GamingPro OC

Жесткий диск

WD Caviar Blue 1 ТБ (WD10EALX)

Корпус

Spire SwordFin SP9007B с двумя 120-мм вентиляторами

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась с помощью стресс-теста FPU+GPUs в AIDA64. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, а напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

Режим

Величина, В

Отклонение, %

+12В

Idle

12,04

+0,3

Burn

12,08

+0,7

+5В

Idle

5,07

+1,4

Burn

5,13

+2,6

+3,3В

Idle

3,37

+2,1

Burn

3,44

+4,2

Входное энергопотребление, Вт

Idle

95

Burn

676

«Давай еще!» – источник явно выдержит более высокую нагрузку. Так что система с парой NVIDIA GeForce RTX 2080 Ti и топовым процессором в разгоне еще оставит задел для оверклокинга видеокарт. Ну или можно пощадить главный трансформатор и оставить шумовой фон на более комфортном уровне. Но в таком случае можно обойтись и 750-ваттником. Кстати, просадок напряжений не было, что гарантирует стабильность работы при оверклокинге.

Энергопотребление в простое и в выключенном состоянии компьютера

Энергопотребление блока питания Deepcool DQ850-M в выключенном состоянии (3 Вт) компьютера и в спящем режиме (8 Вт) соответствует показателям других близких по мощности решений, побывавших в нашей тестовой лаборатории.

Итоги

Deepcool DQ850-M

Если ранее вы уже познакомились с 750-ваттным Deepcool DQ750-M, то обзор Deepcool DQ850-M не стал откровением – многое мы уже ожидали увидеть. Современная схемотехника обеспечивает не только высокий КПД согласно сертификату 80 PLUS Gold, но и позволяет запитать очень мощную конфигурацию с парой топовых видеокарт. И это без каких-либо просадок напряжений, да еще и с запасом по мощности. Правда, нужно помнить о нагреве главного трансформатора до 91°С при стресс-тесте.

В остальном имеем те же японские конденсаторы из высокотемпературных серий, гидродинамический подшипник вертушки, которую до нагрузки 600 Вт трудно расслышать, и плоские кабели, подключаемые по мере необходимости.

На момент написания обзора с ценами на Deepcool DQ850-M все не так просто. В России источник можно купить за 8600 рублей, то есть $135, что близко к 130-долларовому ценнику на Amazon.com. А вот в Украине предложений крайне мало, и выглядят они не так заманчиво – 4400-6200 грн, то есть $176-$250. Да и 5-летний гарантийный срок также встречается не повсеместно, на что обязательно обратите внимание. Надеемся, что это лишь временное явление на отечественном рынке, и новые поставки расставят все по местам.

Достоинства:

  • узнаваемый и в меру оригинальный дизайн;
  • высокий уровень КПД (80PLUS Gold);
  • достойный запас по мощности (свыше +14%);
  • современная схемотехника с использованием DC-DC-преобразователей;
  • хорошее состояние напряжения на линиях питания +12В, +5В и +3,3В;
  • отсутствие просадок напряжений при подключении к мощной конфигурации;
  • очень низкие пульсации;
  • наличие ряда защит;
  • возможность работы в широком диапазоне сетевого напряжения;
  • активный метод компенсации реактивной мощности;
  • низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
  • удобные подключаемые кабели в виде шлейфов;
  • тихая система охлаждения (почти бесшумная до отметки 600 Вт);
  • вентилятор на гидродинамическом подшипнике;
  • использование исключительно японских электролитов;
  • 5 лет гарантии.

Особенности:

  • наличие 4-х виртуальных линий питания.

Недостатки:

  • заметный нагрев главного трансформатора.

gamers

Автор: Олесь Пахолок

Выражаем благодарность компании Deepcool за предоставленный для тестирования блок питания.
