Обзор блока питания DeepCool PF600: для недорогого игрового ПК

07-06-2023

Рады сообщить, что мы продолжаем тему бюджетных блоков питания. И когда речь заходит о доступных устройствах с хорошим соотношением цены и возможностей, многие вспоминают именно продукцию компании DeepCool. Таким на первый взгляд видится и DeepCool PF600 мощностью 600 Вт.

В общей сложности линейка DeepCool PF включает в себя целых девять моделей мощностью от 350 до 750 Вт. Ключевыми их особенностями являются использование гидравлического подшипника вентилятора, входного тайваньского конденсатора и соответствие стандарту 80 PLUS 230V EU White. Об остальном узнаем именно на примере 600-ваттника стоимостью около $50.

Спецификация

Модель

DeepCool PF600
(PF600D-HA)

Тип

ATX12V 2.4

Общая мощность, Вт

600

Мощность линии +12В, Вт

575

Мощность линий +3,3В и +5В, Вт

100

Количество линий +12В

1

Максимальный ток канала +3,3В, А

15

Максимальный ток канала +5В, А

15

Максимальный ток канала +12В, А

48

Максимальный ток канала -12В, А

0,3

Максимальный ток канала +5Vsb (дежурная линия питания), А

2,5

Входное напряжение, В

200-240

Частота напряжения питания, Гц

50

Входной ток, А

4,5

КПД, %

≥85

Сертификация 80 PLUS

230V EU White

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

≥90

PCIe-разъемов

4 (6+2-контактные)

Модульный

Нет

Размеры вентилятора, мм

 120 х 120 х 25

Тип подшипника вентилятора

Hypro Bearing

Защиты

OPP, OVP, UVP, SCP

Размеры (Д х Ш х В), мм

140 х 150 х 86

Время наработки устройства на отказ MTBF, час

100 000

Гарантия, лет

3

Сайт производителя

DeepCool

Страница продукта

DeepCool PF600

Упаковка и комплект поставки

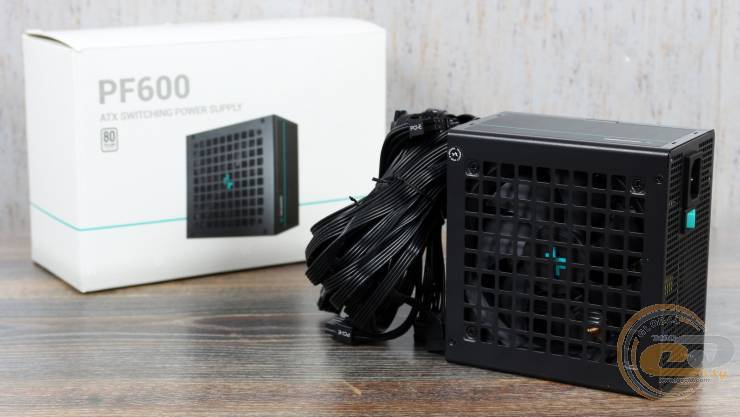

Оформление упаковки DeepCool PF600 несколько отличается от последних устройств данного производителя, побывавших у нас на тестировании. Данная коробка создавалась для конкретной модели и несет на себе ряд сведений. Правда, чтобы воспользоваться ими по-максимуму необходимо знание английского.

Сам же блок питания внутри надежно защищен.

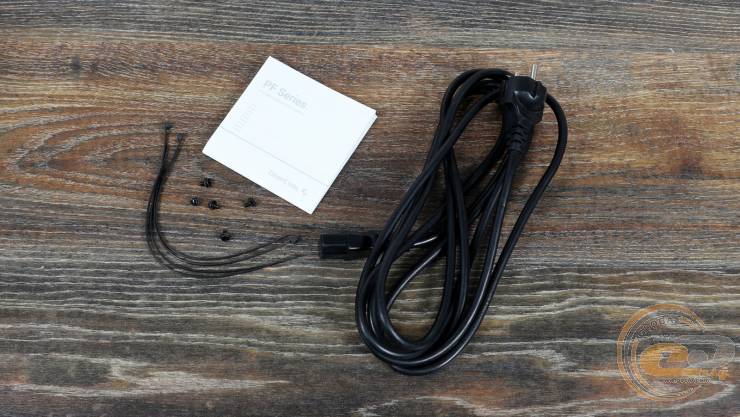

Его комплектация минималистична и при этом вполне достаточная. В наличии: кабель питания, крепежные винты, одноразовые стяжки и бумажная документация.

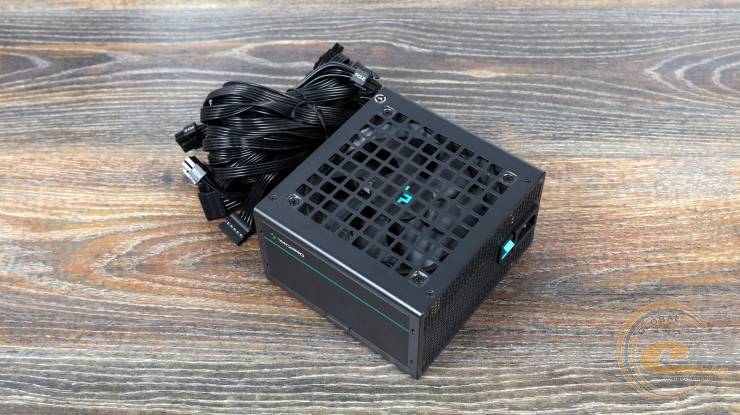

Внешний вид

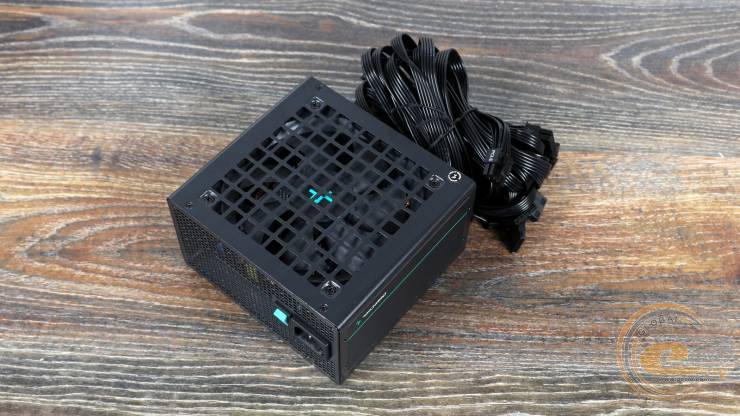

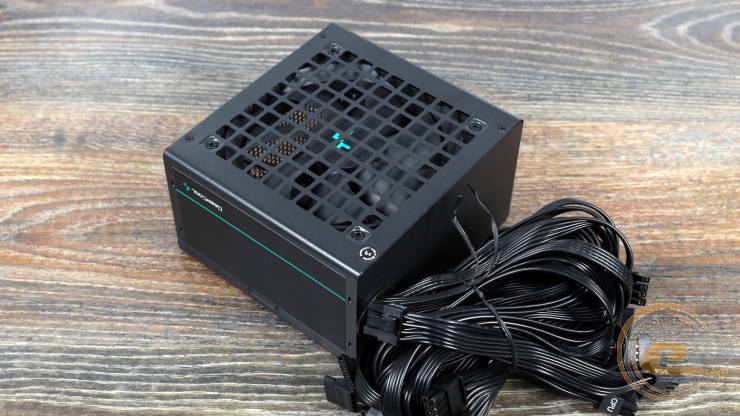

Современные блоки питания от DeepCool легко распознаются по квадратным отверстиям над вентилятором и в тыльной части, а также бирюзовыми вкраплениями на черном оформлении. Все это характерно и для тестируемого решения, в определенной степени стирающего разницу во внешности между доступными и дорогими моделями производителя.

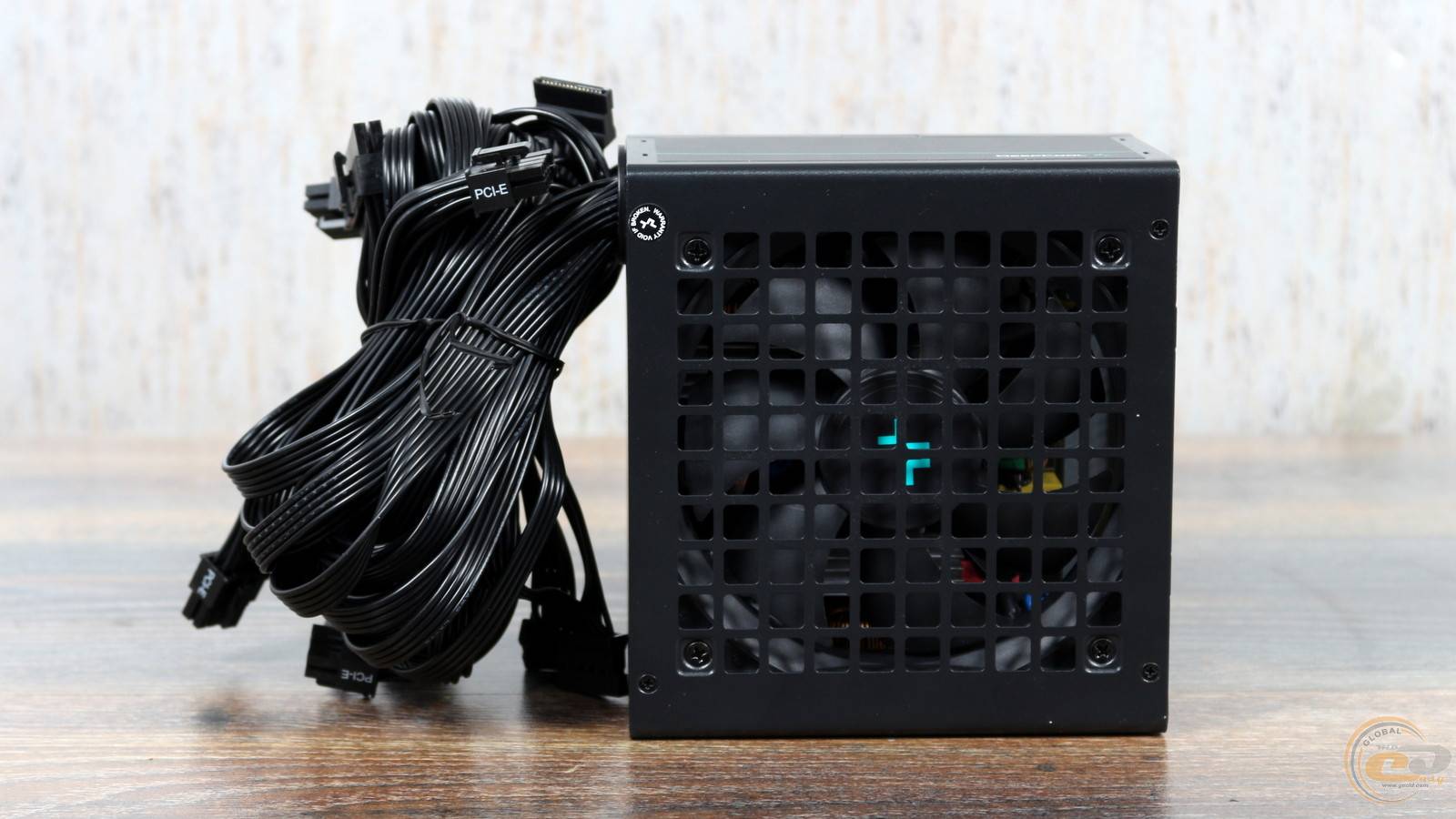

Размеры DeepCool PF600 вполне привычны для ATX-устройства и составляют 140×150×86 мм. А под решеткой прячется типичный 120-мм вентилятор с фирменным логотипом. Также на одном из крепежных винтов помещена гарантийная пломба сроком действия 3 года.

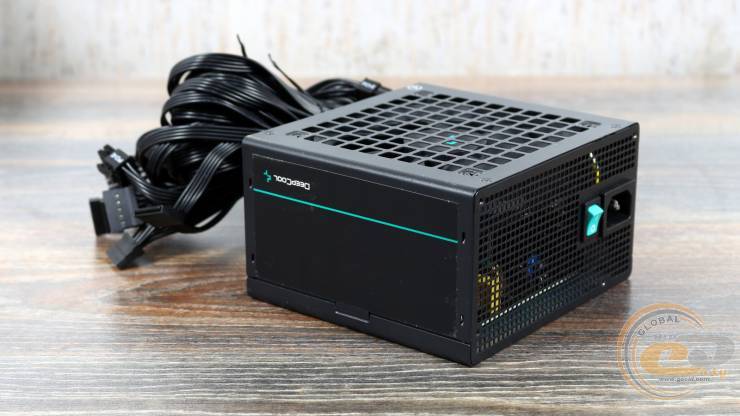

Тыл стал пристанищем для квадратных отверстий практически по всей его площади, а на островке расположились яркий выключатель и разъем питания.

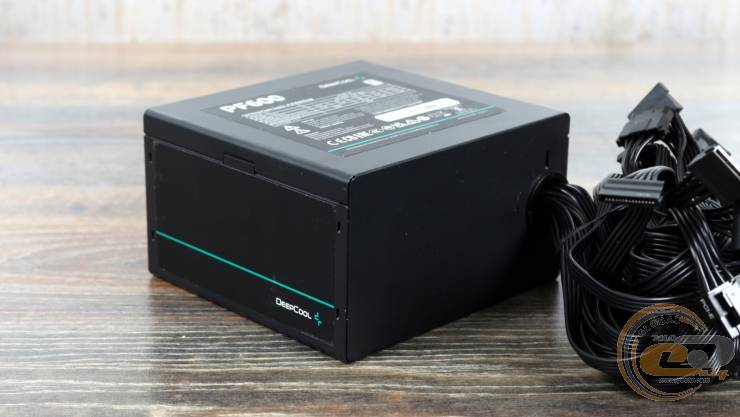

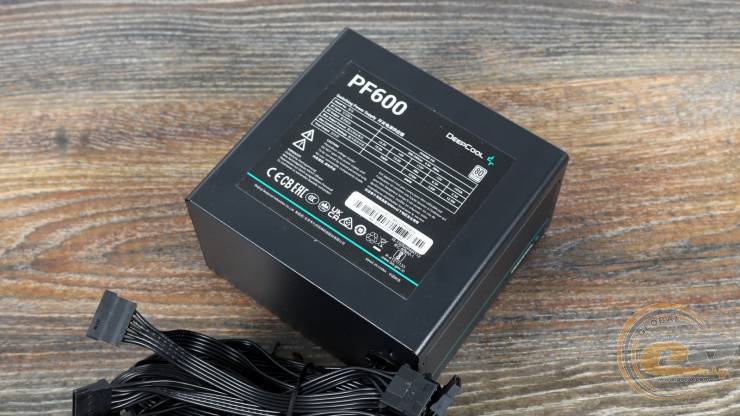

Об оформлении сторон тоже не забыли, хотя наклейки на них можно назвать минималистичными.

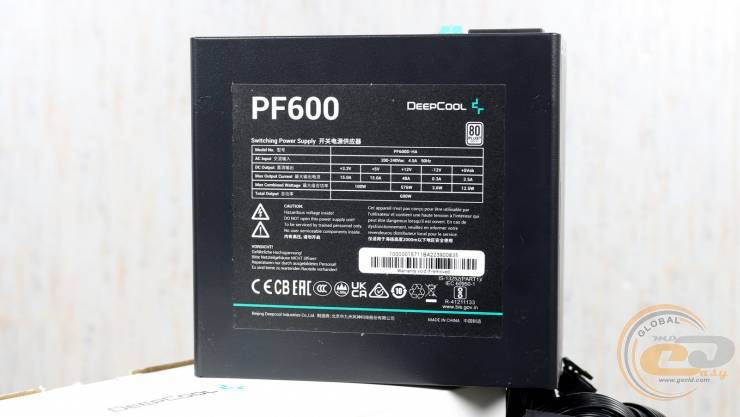

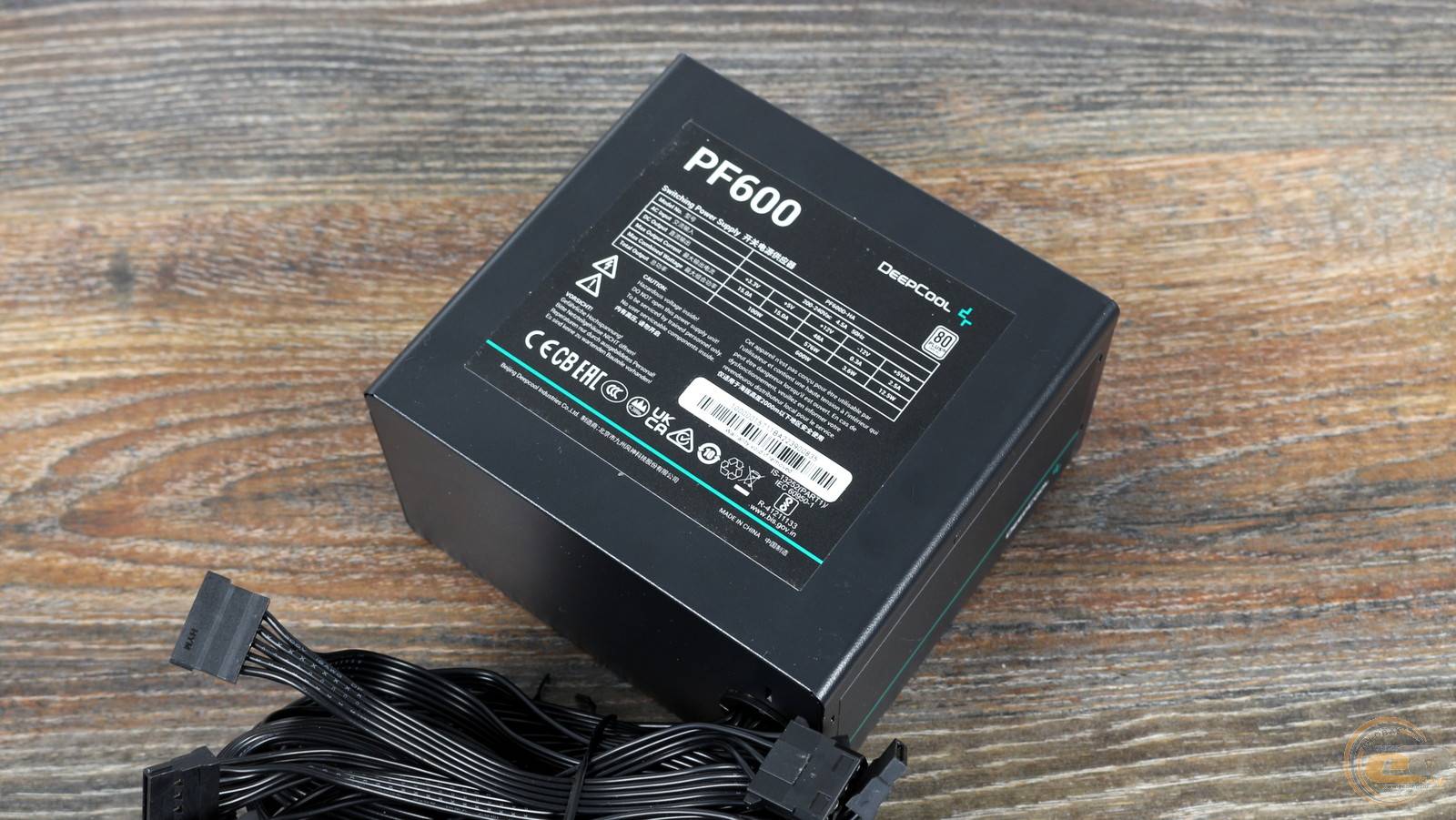

Основная же этикетка сообщает о наличии одной линии +12В мощностью 575 Вт. Это почти 96% от номинальных 600 Вт, что достаточно много, как для устройства с групповой стабилизацией. А вот мощность младших +3,3В и +5В сравнительно небольшая – суммарно 100 Вт или по 15 А на каждый канал. Впрочем, в современных реалиях и этого должно быть достаточно.

Отдельно отметим наличие 80 PLUS 230V EU White, правда устройство может работать только в сетях с номиналом 200-240 В.

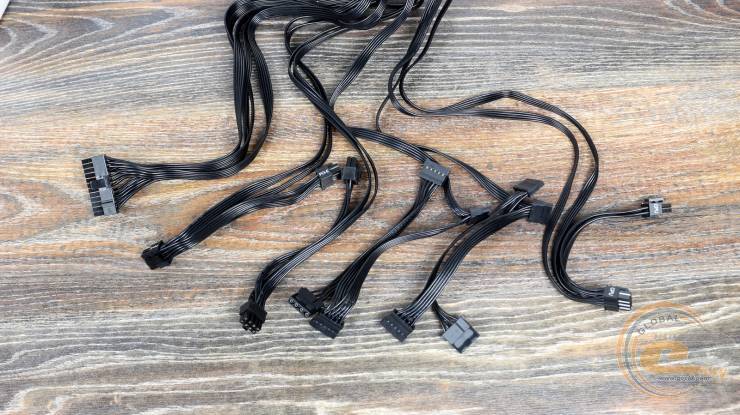

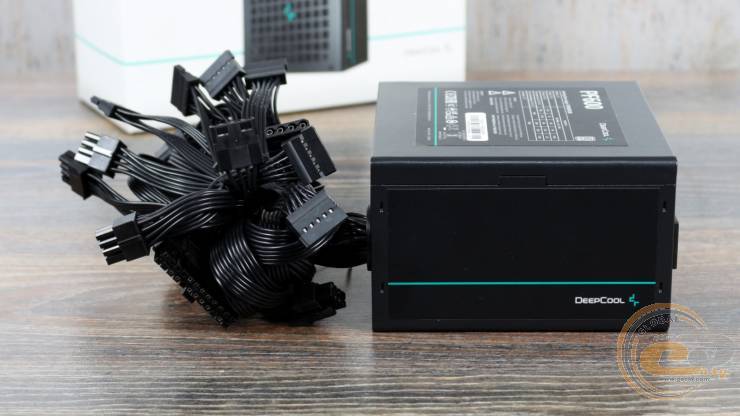

Все кабели DeepCool PF600 выходят непосредственно из его корпуса. Что приятно, это удобные в укладке плоские кабели. Калибр – привычный 18 AWG, то есть проводник имеет диаметр 1,024 мм и площадь сечения 0,823 мм2. Это достойный показатель для периферии и этакий минимум для питания процессора и видеокарты.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Калибр

20+4-контактный ATX

1

60

18 AWG

Два 4+4-контактные ATX12V

1

65-80

18 AWG

Два 6+2-контактные PCIe

2

55-70

18 AWG

Три SATA + один PATA

2

46-70-75-88

18 AWG

Основные коннекторы питания DeepCool PF600 представлены 20+4-контактным ATX и парой 4+4-контактным ATX12V. В наличии также четыре разъема PCIe в 6+2-контактном исполнении для подключения видеокарты. А для периферии есть шесть SATA и пара PATA на двух отдельных кабелях.

В целом, такой набор разъемов более чем достаточный для бюджетного решения. Пара ATX12V понадобится во многих современных платформах, а длины всех проводов вполне хватит для их скрытой укладки.

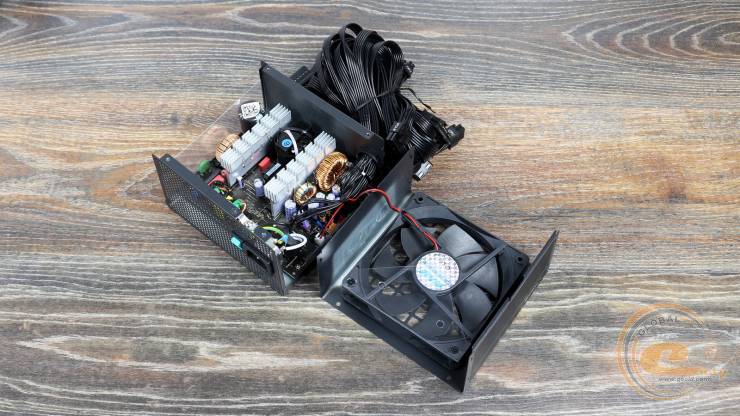

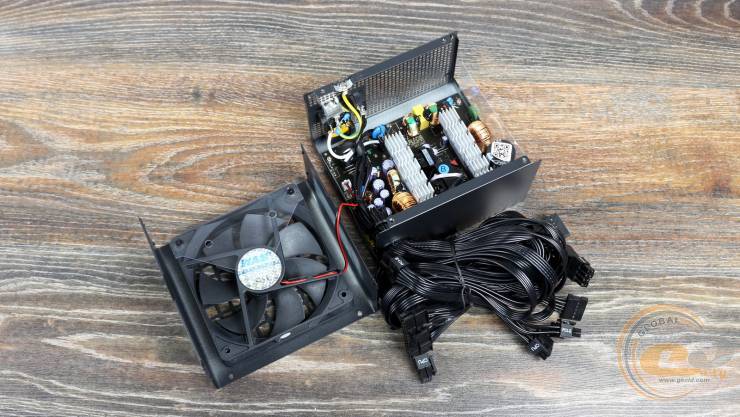

Внутреннее строение

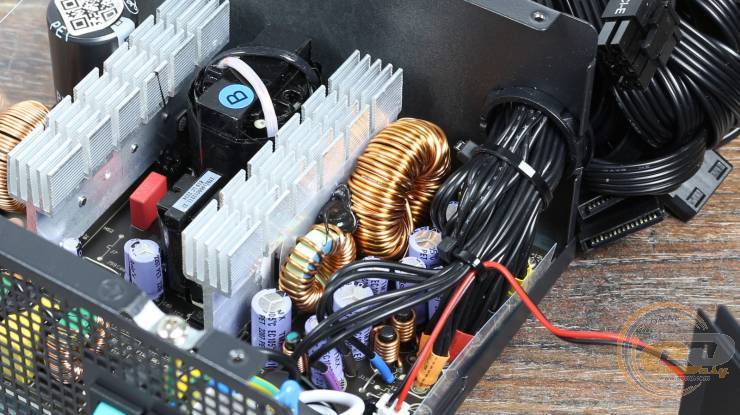

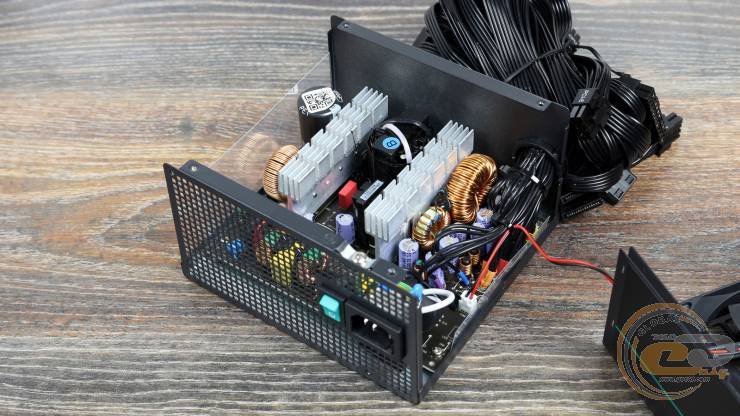

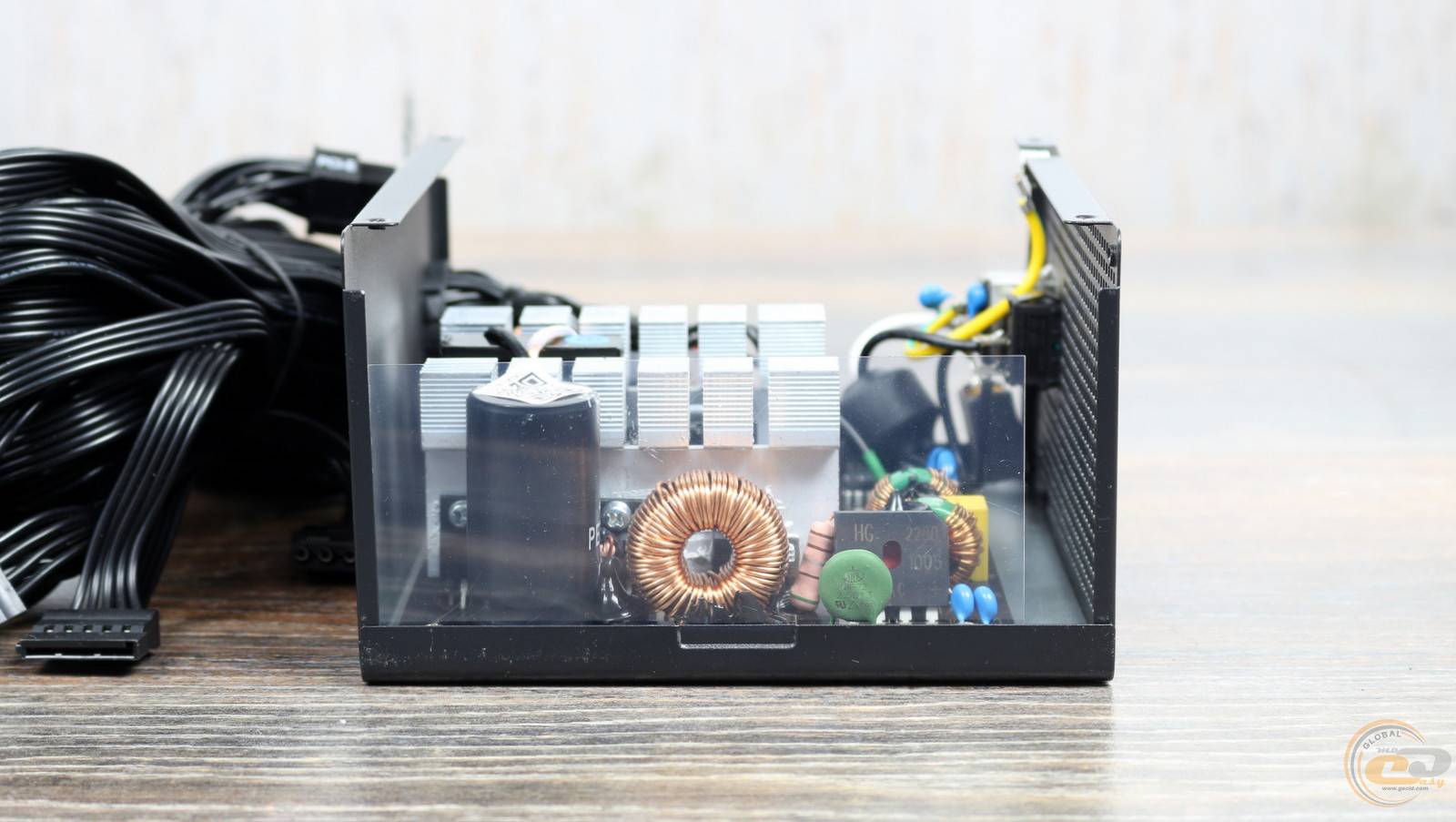

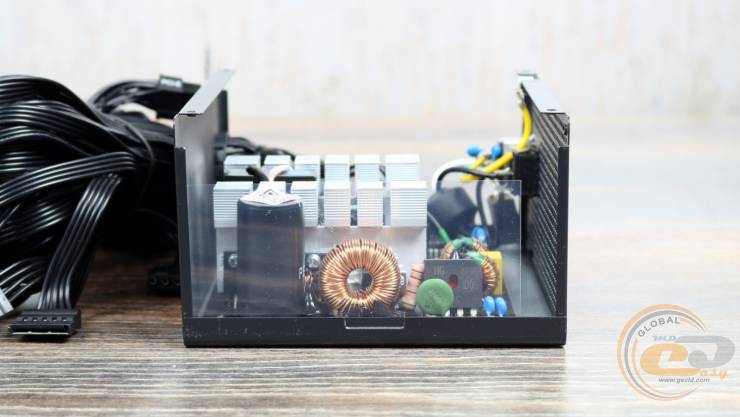

Закономерно, что доступная стоимость тестируемого блока питания заметна в его внутреннем наполнении. Впрочем, тотальной экономии здесь нет.

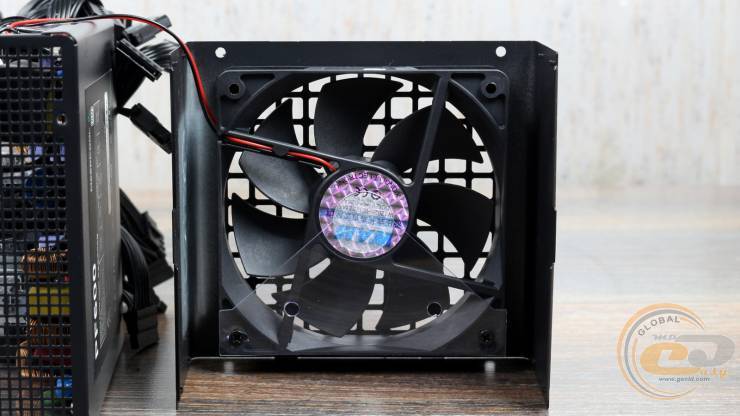

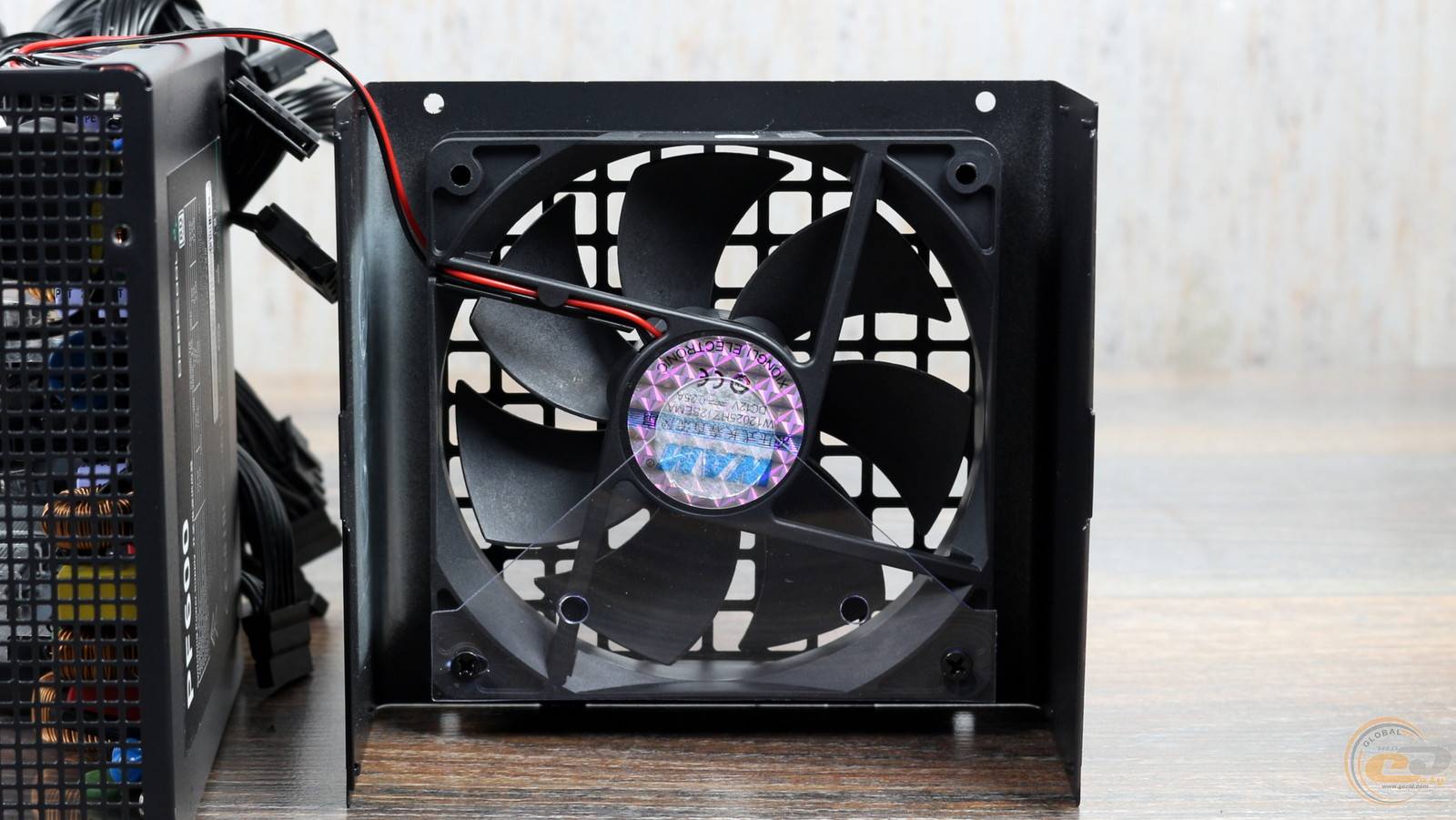

Информации о вентиляторе WAM W12025HZ12SEMA в глобальной сети не так уж и много. Производитель блока питания указывает на использование в нем тихого и надежного гидравлического подшипника. Энергопотребление пропеллера равно 3 Вт (0,25 А при 12 В), а для его питания используется привычный 2-контактный разъем.

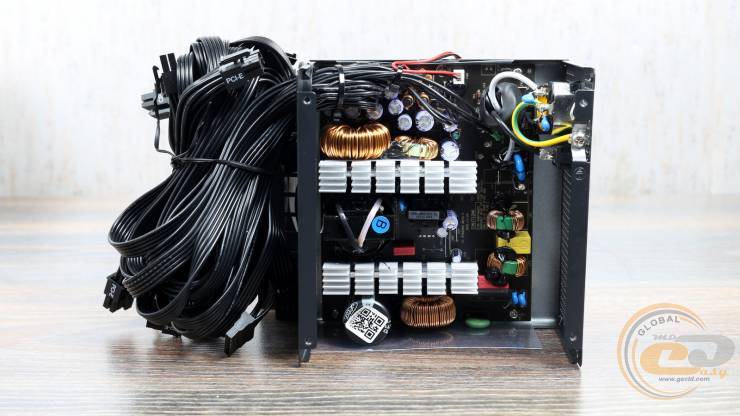

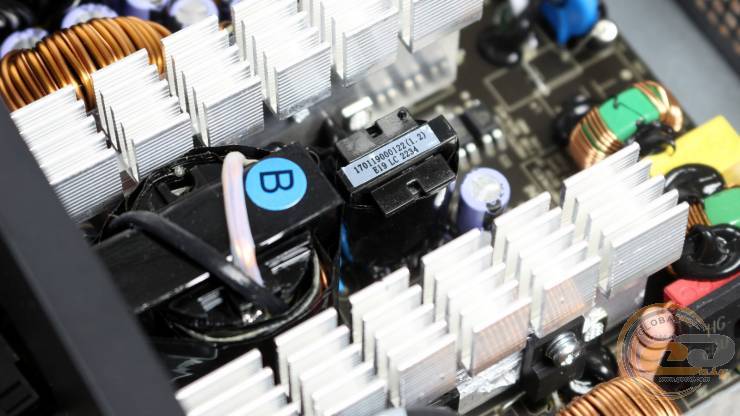

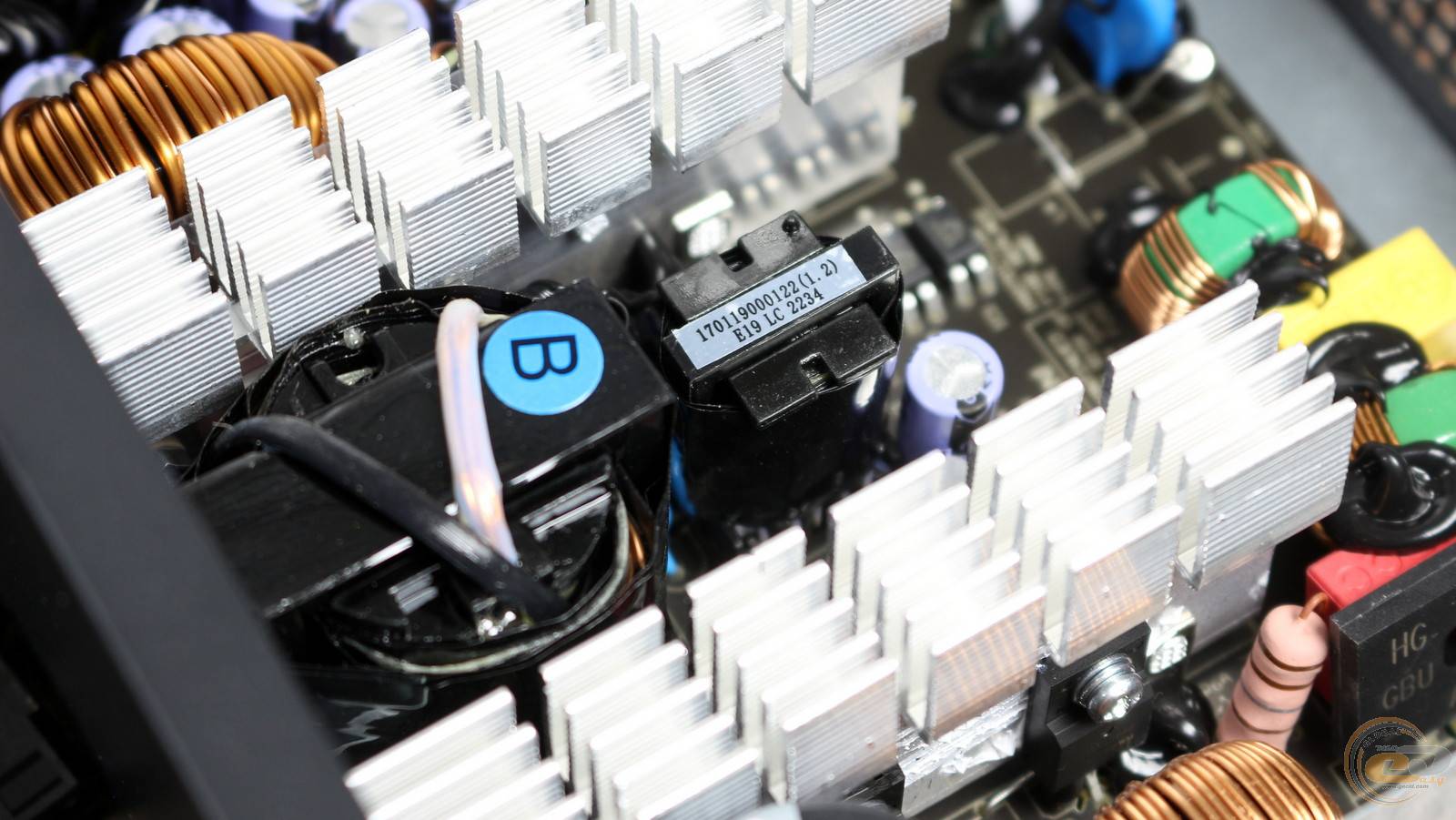

Радиаторов внутри устройства всего два. Первый отводит тепло от ключей первичного преобразователя и элементов модуля APFC, а второй от элементов вторичного преобразователя.

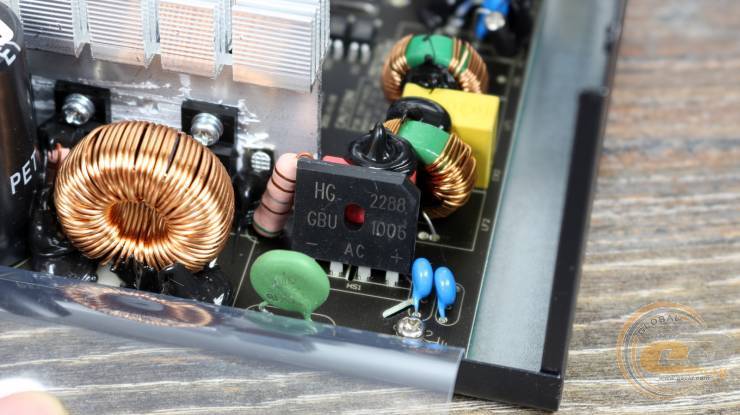

Теперь о деталях. Входной фильтр DeepCool PF600 на своем месте. В список его составляющих вошли: пара катушек, три X- и четыре Y-конденсатора, плавкий предохранитель, варистор для ограничений скачков напряжения и терморезистор.

Кстати, здесь также предусмотрены места для дополнительных дросселя и X-конденсатора, которые на плате не распаяны. С другой же, как мы убедились на примере многих недорогих БП, и такого количества использованных элементов также достаточно для эффективной работы данного узла.

Диодная сборка GBU1006 (10 А, 600 В) выбрана с запасом по току. А поскольку устройство не поддерживает работу в сетях 110-115 В, то она не оснащена радиатором.

На охладителе рядом заметны силовые элементы узла APFC, закрепленные на нем винтами. При намазывании термоинтерфейса и нанесении термоклея очевидно не заморачивались с аккуратностью. Мы же порадуемся, что и одно, и другое есть в наличии.

Далее расположился дроссель узла APFC и входной конденсатор.

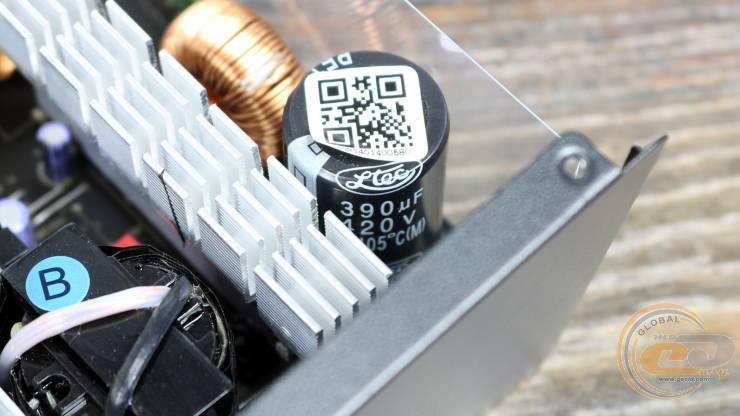

Последний представлен тайваньским решением Ltec. Его емкость в 390 мкФ довольно неплохая, как для 600-ваттника — у других производителей даже в 700-ваттниках можно встретить входящие электролиты на 330 мкФ. Также порадовала высокая рабочая температура данного элемента – 105°C.

Первоначальный преобразователь основан на паре транзисторов (Double Forward) – эффективная бюджетная схема.

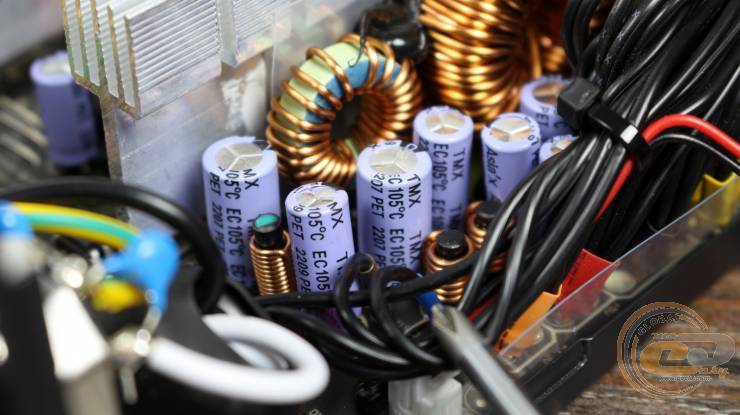

На выходе же есть групповая стабилизация напряжений +12В и +5В и отдельный дроссель для +3,3В.

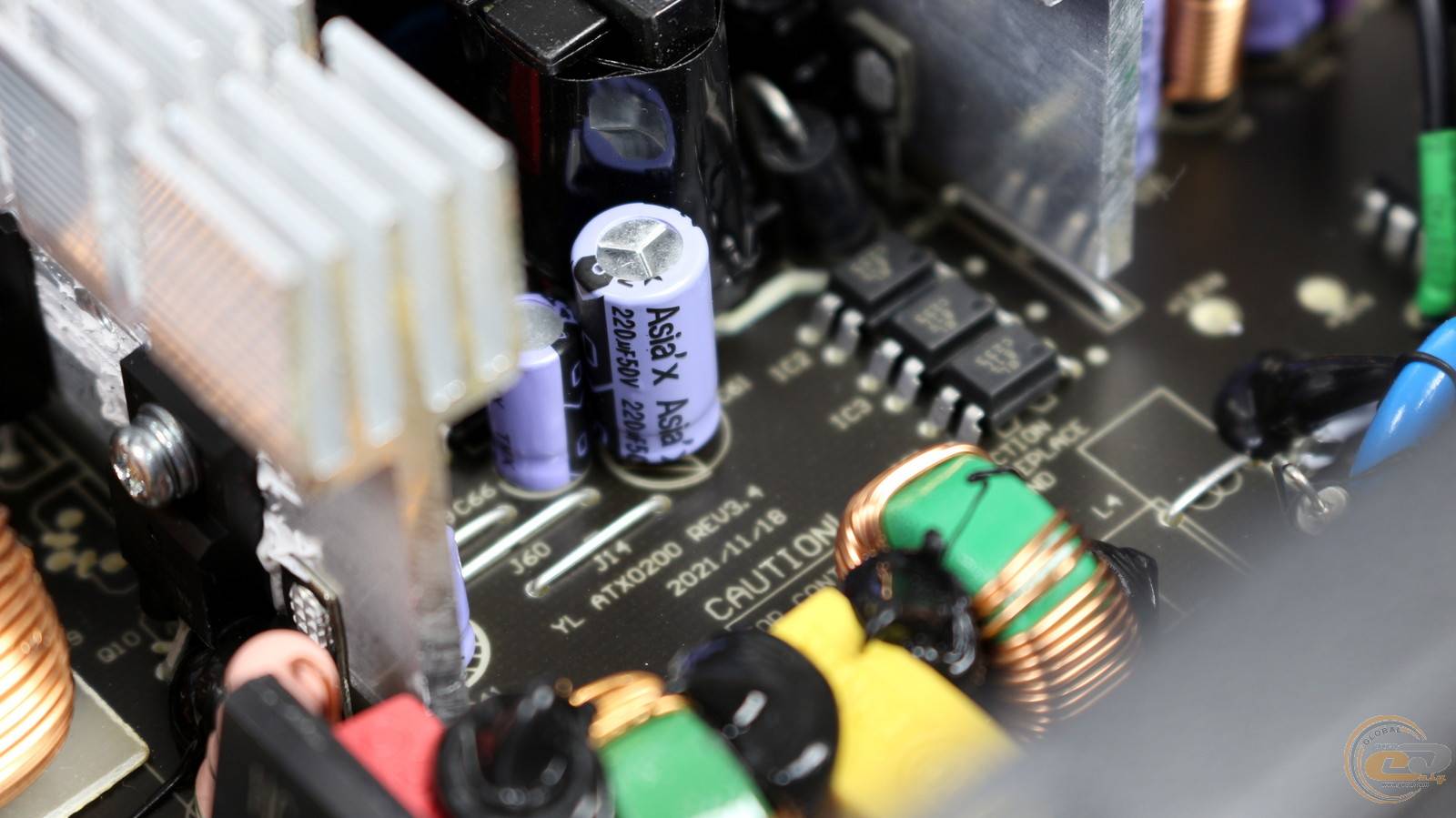

Расположенные в узле фильтрации конденсаторы, как и входные, относятся к высокотемпературной серии. Впрочем, Asia X является произведением уже китайской полупроводниковой отрасли.

Если же говорить о защите DeepCool PF600, то у спуска есть только базовые:

  • от повышенного выходного напряжения (OVP);
  • от заниженного выходного напряжения (UVP);
  • от короткого замыкания (SCP);
  • от перегрузки по мощности (OPP);

Так, защиты от перегрузки по току каждого канала (OCP) и перегрева (OTP) здесь нет, что характерно для многих недорогих устройств.

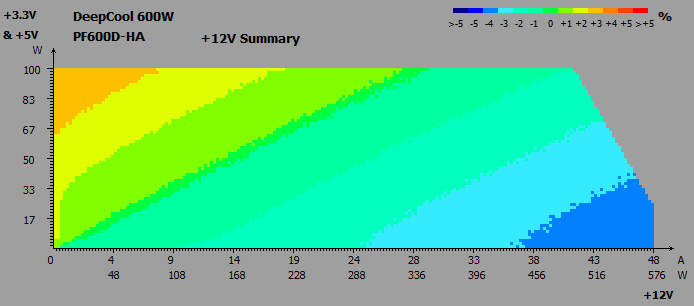

Кросс-нагрузочные характеристики

Что ж, давайте теперь взглянем на реальные возможности DeepCool PF600.

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

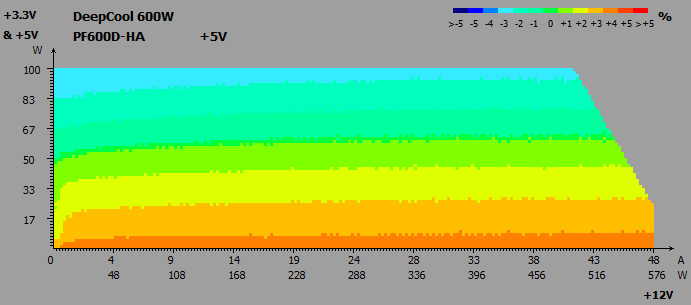

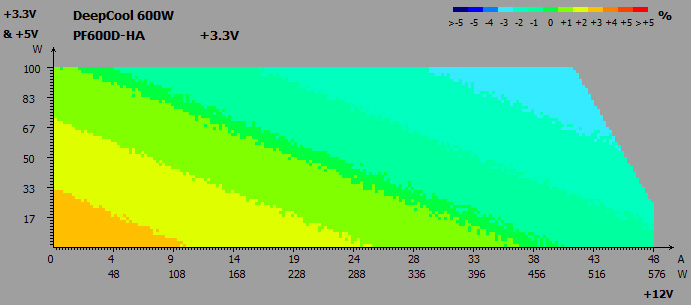

Во время кросс-нагрузочных тестов на основных линиях питания DeepCool PF600 были зафиксированы следующие отклонения:

  • линия +3,3В: от –3% до +3%;
  • линия +5В: от –3% до +4%;
  • линия +12В: от –4% до +3%.

Применение групповой стабилизации привело к сравнительно широкому диапазону изменения значений напряжений по сравнению с использованием DC-DC-преобразователей. Все же они находятся в допустимых пределах и до критических значений есть еще хороший запас.

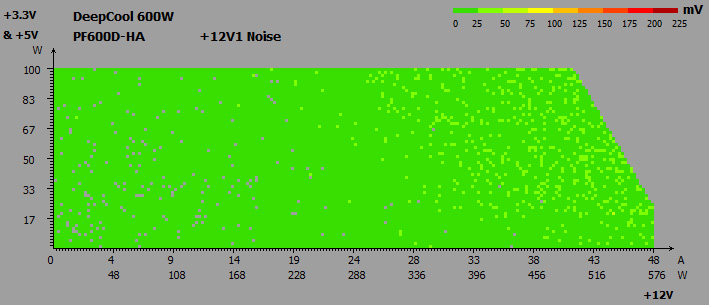

Шумы и пульсации на всем диапазоне напряжения

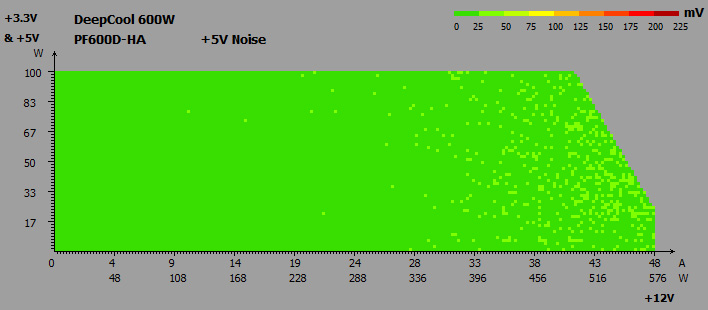

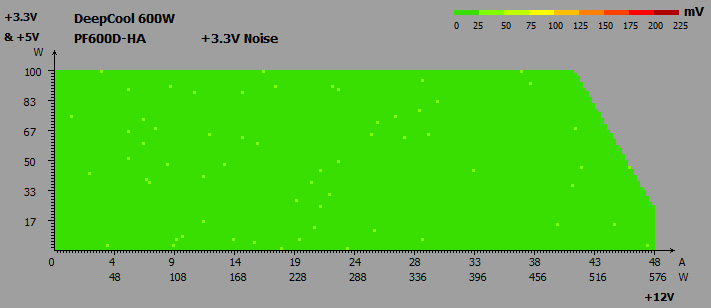

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

Пульсации тоже вполне в норме – имеем до 50 мВ на всех трех линиях. К тому же для канала +12В это отличные показатели с хорошим запасом.

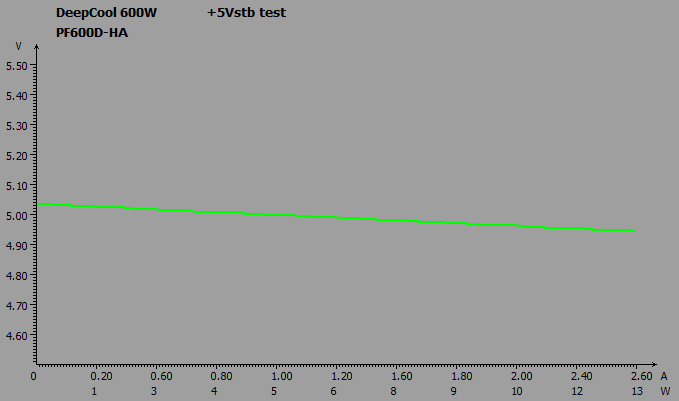

Дежурная линия питания + 5VSB

Состояние дежурной линии питания в блоке DeepCool PF600 также не вызвало замечаний. В зависимости от нагрузки напряжение на ней изменяется в очень узких пределах: от 5,03 до 4,95 В (от +0,6% до -1%).

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

60

120

160

200

250

300

350

400

500

600

Нагрузка*, %

10

20

27

33

42

50

58

67

83

100

PFC

0,77

0,88

0,92

0,93

0,94

0,96

0,96

0,97

0,97

0,98

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания – и тот не подвел. Так, при потребляемой мощности в 160 Вт коэффициент PFC превзошел 0,9. Максимальное значение 0,98 зафиксировано при номинальных 600 Вт.

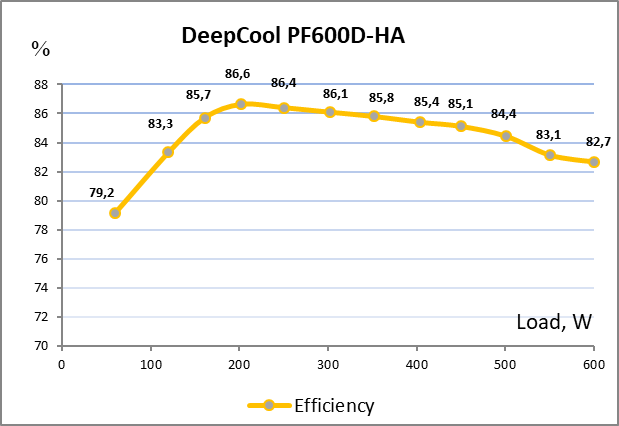

КПД

В промежутке нагрузок от 15% до 100% КПД устройства превышает 80%, так что сертификат 80 PLUS 230V EU White 230 В получен вполне заслуженно. Высокие значения более 86% возможны в промежутке 190-320 Вт.

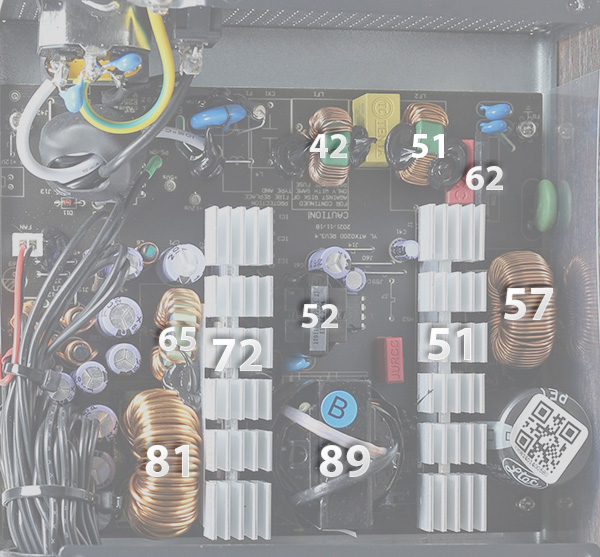

Система охлаждения и температурный режим

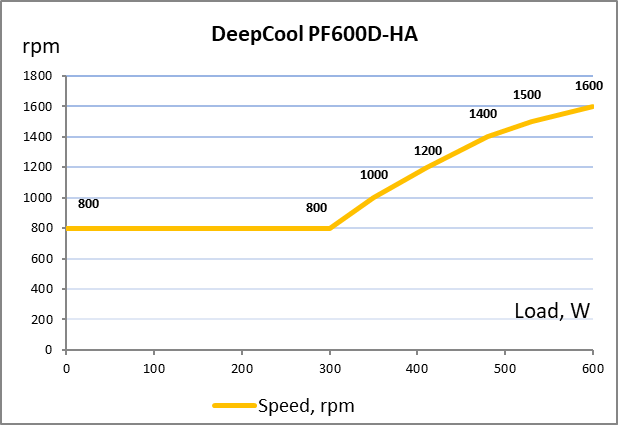

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла около 23-27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С вполне допустима. В то же время самая нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

До отметки 350 Вт, а это 58% от номинала, вертушка DeepCool PF600 вращается довольно медленно – при 800-1000 об/мин. В таком режиме устройство работает очень тихо. При увеличении нагрузки до 450 Вт блок остается тихим (до 1300 об/мин), а до 600 Вт – комфортная громкость ниже среднего уровня (до 1600 об/мин).

Впрочем, для достижения столь комфортного акустического фона пришлось пожертвовать эффективностью охлаждения. Так, после 15-минутной 500-ваттной нагрузки (83% от номинала) главный трансформатор заметно прогрелся до 89°C, а дроссель групповой стабилизации – до 81°C, что может отразиться на сроке службы расположенных рядом конденсаторов. После длительной работы в таком режиме появился специфический запах нагретого лака или клея. Поэтому на практике мы бы советовали ограничиться продолжительной нагрузкой ниже 500 Вт.

Посторонние шумы при работе блока питания

Как показала практика, на всем диапазоне номинальной мощности DeepCool PF600 не создает дополнительных шумов в виде раздражающего писка дросселей или характерного жужжания трансформатора.

OverLOAD

Учитывая заметный нагрев главного трансформатора даже при нагрузке в 500 Вт, превышать номинальные 600 Вт мы не рискнули.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован 12-ядерный 24-поточный процессор AMD Ryzen 9 3900XT без разгона. А в качестве видеоускорителя мы использовали Palit GeForce RTX 3090 GamingPro OC с TDP около 350 Вт.

Материнская плата

GIGABYTE B550 AORUS PRO (Socket AM4, AMD B550)

Процессор

AMD Ryzen 9 3900XT (Socket AM4, 3,8 ГГц, TDP 105 Вт)

Кулер

Noctua NH-U12A

Оперативная память

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Видеокарта

Palit GeForce RTX 3090 GamingPro OC

SSD

Patriot P210 2 ТБ

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения проводились в двух режимах: "Простой" и "Максимальная нагрузка", которая создавалась с помощью стресс-тестов AIDA FPU и GPUs. При тестировании общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения питающего напряжения на выходных линиях были получены следующие значения:

Режим

Величина, В

Отклонение, %

+12В

Idle

12,15

+1,3

Burn

11,84

-1,3

+5В

Idle

5,12

+2,4

Burn

5,24

+4,8

+3,3В

Idle

3,39

+2,7

Burn

3,38

+2,4

Входное энергопотребление, Вт

Idle

45

Burn

562

Производительную систему с 12-ядерником и предтоповой видеокартой DeepCool PF600 может запитать без проблем. При этом напряжения на каналах +3,3В и +12В изменяются в достаточно узких пределах. А вот на канале +5В при нагрузке видим превышение номинала на +4,8%, что уже очень близко к верхнему пределу.

Если же говорить о связях наподобие AMD Ryzen 7 7700/Intel Core i5-13400F+AMD Radeon RX 7600/NVIDIA GeForce RTX 4060 Ti или более бюджетные, то данное устройство справится с таковыми без каких-либо проблем.

Энергопотребление в простое и выключенном состоянии компьютера

Что приятно, блок питания DeepCool PF600 обрадует своего владельца очень низким энергопотреблением в выключенном состоянии компьютера - 2 Вт и в спящем режиме - 3 Вт.

Итоги

Не секрет, что некоторые производители долгое время могут выпускать свои блоки питания без особых изменений. Впрочем, компания DeepCool старается, чтобы даже бюджетные модели отвечали определенным современным тенденциям. Это касается и блока питания DeepCool PF600 мощностью 600 Вт за приблизительно $50.

В списке его преимуществ: вентилятор на тихом и достаточно надежном гидравлическом подшипнике, входной тайваньский высокотемпературный конденсатор средней емкости, длинные и удобные в укладке кабели-шлейфы с обилием коннекторов, и сертификат 80 PLUS 230V EU White. Кроме того, электролиты в узле фильтрации имеют высокую рабочую температуру. Но при этом они уже сделаны в Китае. Кульминацией преимуществ назовем достаточно тихую работу вентилятора по всему диапазону нагрузок.

Что касается выходных напряжений, то протестированный блок полностью справился даже с конфигурацией из 12-ядерного AMD Ryzen 9 3900XT и "горячей" GeForce RTX 3090. Вот только продолжительная нагрузка даже номиналом 500 Вт изрядно прогревает главный трансформатор. Поэтому на практике мы бы советовали использовать DeepCool PF600 для создания недорогих игровых сборок вроде AMD Ryzen 7 7700/Intel Core i5-13400F + AMD Radeon RX 7600/NVIDIA GeForce RTX 4060 Ti.

Достоинства:

  • КПД более 80% при нагрузках от 15 до 100% (80 PLUS 230V EU White);
  • наличие выделенного канала +12В мощностью 575 Вт;
  • наличие всех базовых защит;
  • входной высокотемпературный тайваньский конденсатор;
  • активный способ компенсации реактивной мощности;
  • очень низкое энергопотребление в спящем режиме и выключенном состоянии компьютера;
  • достаточно тихая работа СО по всему диапазону нагрузки;
  • удобны в укладке длинные кабели-шлейфы;
  • пропеллер на основе гидравлического подшипника.

Особенности:

  • групповая стабилизация напряжений;
  • поддерживается работа только в сетях с напряжением 200-240 В.


Автор: Олесь Пахолок

Выражаем благодарность компании DeepCool за предоставленный для тестирования блок питания.
