Eaton Protection Strip 6 DIN

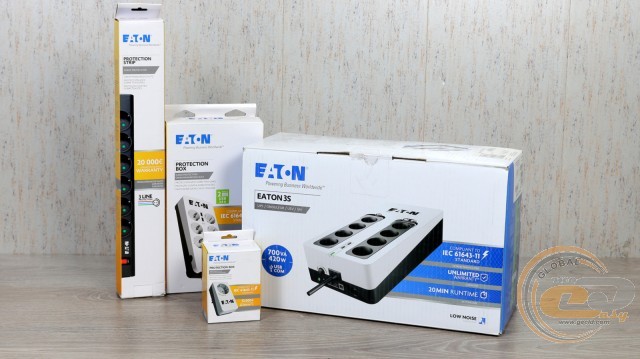

Сетевой фильтр Eaton Protection Strip 6 DIN поставляется в длинной упаковке под стать его форме и размерам (габариты устройства 390 х 52 х 41 мм, вес 479 г).

Eaton 3S 700 DIN

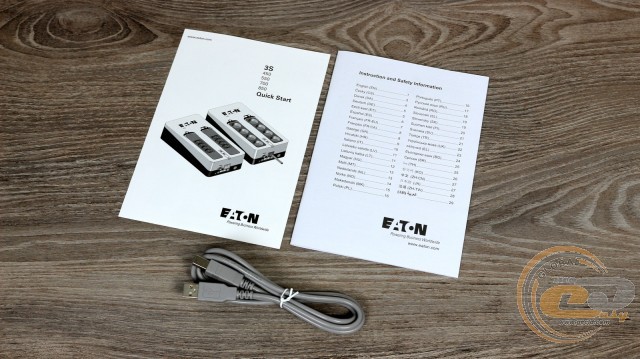

В комплекте идет только бумажная документация.

Eaton 3S 700 DIN

Он отличается приятным дизайном со скругленными гранями и наличием сразу шести розеток, чего должно хватить для большинства потребностей.

Eaton 3S 700 DIN

Предусмотрено и крепление на стену – для этой цели имеем пару отверстий с прорезями для винтов.

Eaton 3S 700 DIN

Все отверстия прикрыты пластиковыми защелками, которые предотвращают попадание внутрь пыли и прочих предметов. Как-никак, имеем класс защиты IP20.

Eaton 3S 700 DIN Eaton 3S 700 DIN

В конструкции фильтра предусмотрены три линии: фаза, ноль и заземление. Для них предусмотрена защита от перенапряжения. Также в наличии защита от перегрузки по току сверх 10 А (2500 Вт). Если превысить данное значение, кнопка отключается и индикатор тухнет.

Eaton 3S 700 DIN Eaton 3S 700 DIN

Другие стороны лишены функциональных элементов.

Eaton 3S 700 DIN

Кстати, Eaton Protection Strip доступен еще в двух вариантах: таком же, но с функцией защиты телефонной линии, и упрощенном, только с четырьмя розетками.

Eaton Protection Box

А вот Eaton Protection Box разработан для защиты чувствительного оборудования от высоковольтных выбросов и помех в питающей электросети. Сюда же можно отнести последствия грозовых разрядов.

Самый простой вариант устройства имеет одну выходную розетку и подключается непосредственно в сеть, без каких-либо кабелей.

Eaton 3S 700 DIN

В комплекте идет только руководство пользователя.

Eaton 3S 700 DIN Eaton 3S 700 DIN

Eaton Protection Box 1 рассчитан на ток до 16 А, то есть к нему можно подключать технику мощность до 4 кВт.

На лицевой стороне находится розетка и индикатор защиты. С тыла имеем наклейку с техническими показателями. Среди них – защита от напряжений номиналом 1,5-6 кВ согласно стандарту IEC 61643-11, а также защита от пыли (IP 20). Последняя достигается при помощи тех же зеленых заглушек в отверстиях.

Eaton 3S 700 DIN Eaton 3S 700 DIN

В остальном Eaton Protection Box 1 своим оформлением напоминает тестируемый Eaton 3S 700 DIN – все такой же светлый верх с фирменным логотипом и практичный темный низ.

Сетевой фильтр Eaton Protection Box 6 имеет близкую функциональность, но уже обладает большим количеством разъемов.

Eaton 3S 700 DIN

Кстати, комплектное руководство напоминает о наличии в модельном ряду решения PB8 с восемью розетками.

Eaton 3S 700 DIN

Лицевая сторона выполнена в уже привычном для нас стиле. В наличие шесть розеток для подключения разнообразных устройств, а также два разъема USB для зарядки гаджетов током до 2,4 А.

Eaton 3S 700 DIN Eaton 3S 700 DIN

На обратной стороне видны отверстия для фиксации на стене и наклейка, сообщающая о предельных напряжениях 1,5-6 кВ и защитах по стандартам IEC 61643-11 и IP 20. А вот мощность данного фильтра (2,5 кВ) меньшая, чем в случае с одиночным Eaton Protection Box 1.

Eaton 3S 700 DIN

Салатовые заглушки защищают от попадания внутрь пыли и твердых частиц.

Eaton 3S 700 DIN Eaton 3S 700 DIN

Также в наличии кнопка включения, а еще ниже расположен зеленый индикатор. Его приятное свечение сообщает, что с защитой ваших устройств все в полном порядке.

Тестирование

Для проведения экспериментов мы использовали нагрузочный стенд и мультиметр MASTECH MY64. Во время тестирования стенд был подключен через ИБП и внешний автотрансформатор, с помощью которого моделировалось изменение входного напряжения.

Напряжение на входе ИБП

240

230

220

210

200

190

185

182

192

200

210

Напряжение на выходе ИБП

240

230

220

210

200

190

185

227

227

200

210

Сначала мы понижали входное напряжение, чтобы определить момент перехода Eaton 3S 700 DIN в автономный режим. Поскольку стабилизатор отсутствует, то напряжение не корректируется. Переключение на работу от внутреннего аккумулятора произошло при снижении входного напряжения до 182 В. Выходное напряжение в таком случае составляло 227 В. Далее при увеличении входного напряжения свыше 192 В питание снова осуществлялось из бытовой сети.

Напряжение на входе ИБП

220

230

240

250

255

245

Напряжение на выходе ИБП

220

230

240

250

227

245

На втором этапе мы увеличивали напряжение на входе, чтобы зафиксировать момент включения ИБП и возвращения к работе от сети. Переключение на работу от ИБП произошло при достижении напряжения 255 В, а при 245 В система снова начала питаться от бытовой розетки.

Таким образом, если вы опасаетесь колебаний напряжений в сети, то модель Eaton 3S 700 DIN не позволит вам их избежать – для этого следует поискать более дорогой линейно-интерактивный ИБП. С другой стороны, полученные показатели говорят о том, что включение устройства происходит в действительно критические моменты, то есть продлевается срок службы внутреннего аккумулятора.

Если вспомнить о других упомянутых выше устройствах производителя, то оба представителя линейки Eaton Protection без отключений работали в диапазоне напряжений от 90 до 260 В.

Продолжительность автономной работы

О постепенной разрядке аккумулятора пользователя уведомляют сразу два сигнала. Цвет светодиода постепенно меняется с зеленого на красный, а звуковой сигнал увеличивает свою частоту. Изначально перерыв между сигналами составляет 10 с, но со временем он сокращается.

Eaton 3S 700 DIN

При нагрузке 470 Вт ИБП сигнализирует о перегрузке миганием красного индикатора и звуковым сигналом.

Eaton 3S 700 DIN

А вот уже при 450 Вт и ниже такого не наблюдалось. Напомним, производитель заявляет о максимальной нагрузке 420 Вт, с которой устройство действительно справляется.

Нагрузка, Вт

Время разряда, мин

400

2:20

300

4:00

150

12:15

У аккумулятора нелинейное время разряда. К примеру, двукратное уменьшение потребляемой мощности с 300 до 150 Вт позволило утроить время автономной работы. В любом случае, это близко к обещанным 8 минутам работы при 50%-ой нагрузке.

А вот при нагрузке близкой к максимальной (400 Вт, более 95%) мы получили 2 минуты 20 секунд. Это меньше обещанных производителем 3 минут автономной работы при 100%-ой нагрузке.

Полная зарядка батареи занимает 7 часов 50 минут. Сам ИБП потребляет 29 Вт во время зарядки и 5 Вт при работе с заряженным аккумулятором и без нагрузки.

Практические испытания на реальной конфигурации

Процессор

AMD Ryzen 9 3900X (Socket AM4, 12/24 x 3,8 – 4,6 ГГц, 105 Вт TDP)

Кулер

Noctua NH-U12A (1500 об/мин)

Материнская плата

GIGABYTE B550 AORUS PRO (AMD B550, Socket AM4, DDR4, ATX)

Оперативная память

2 х 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Видеокарта

Palit GeForce RTX 2080 GAMING PRO OC

SSD

HyperX FURY (SHFS37A/240G)

Блоки питания

be quiet! PURE POWER 11 (L11-CM-700W)

Термопаста

Noctua NT-H1

Реальную систему собрали, чтобы проверить работу ИБП на практике. Она потребляла 350 Вт, то есть нагружала устройство на 83%. Каждый раз при отключении от сети (тест повторялся пять раз) ИБП нормально переходил в автономный режим и компьютер продолжал работать.

Итоги

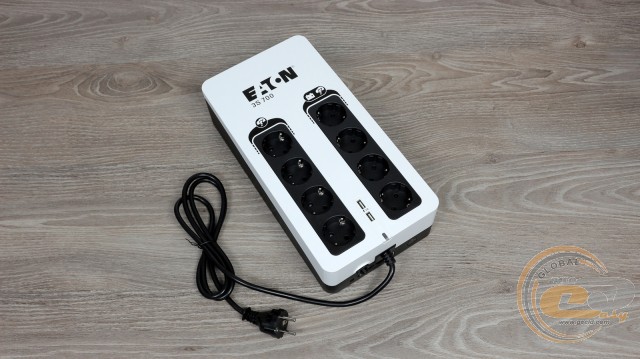

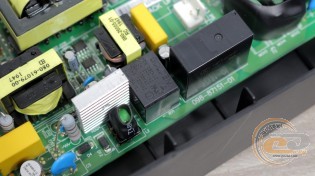

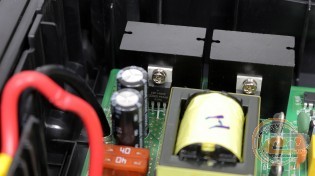

Eaton 3S 700 DIN

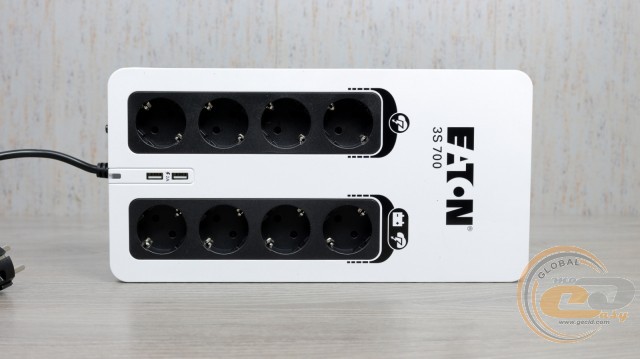

История компании Eaton началась 110 лет назад. За это время она расширилась во многих направлениях, но столь большой опыт дает о себе знать, в чем мы убедились на примере ИБП Eaton 3S 700 DIN.

Производитель заявляет о поддержке активной мощности до 420 Вт, но в нашем случае устройство «потянуло» даже 450-ваттную нагрузку. Полученные в ходе тестов напряжения были близки к заявленным. Значения 182 и 255 В стали граничными для перехода на питание от аккумулятора. Причем к самому переключению нет никаких вопросов – проверили на реальной топовой конфигурации.

Время работы при нагрузке 150 и 300 Вт близкое к заявленным показателям и равно 12 и 4 минуты соответственно. А вот при 100%-ой нагрузке источник проработает около 2 мин, недотягивая до заявленных 3-х минут. Тем не менее этого достаточно для сохранения результатов своего труда и корректного выключения компьютера.

И напоследок. С одной стороны, Eaton 3S 700 DIN – это сравнительно доступный ИБП с самой простой конструкцией. В нем отсутствует узел стабилизации напряжения, и если с этим в вашем доме не все в порядке, то лучше доплатить за устройство типа line-interactive. Если же ключевой функцией ИБП является резервное питание, тогда его вполне можно рассматривать в качестве компаньона для домашнего или рабочего ПК.

Достоинства:

  • простой, компактный и эргономичный дизайн корпуса;
  • способность выдержать нагрузку 450 Вт;

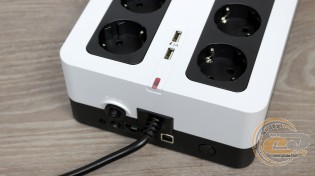

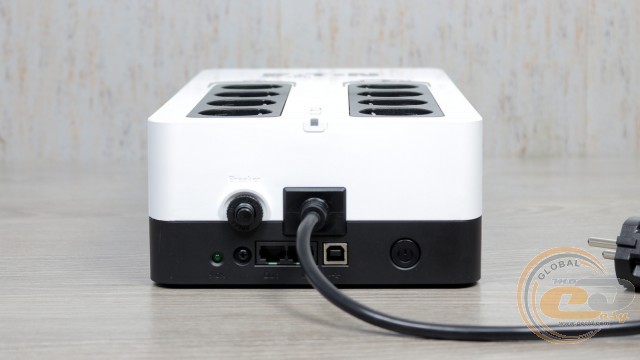

  • наличие восьми евророзеток, четыре из которых поддерживают функцию резервного питания;
  • возможность «горячей» замены аккумулятора;

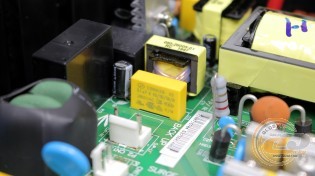

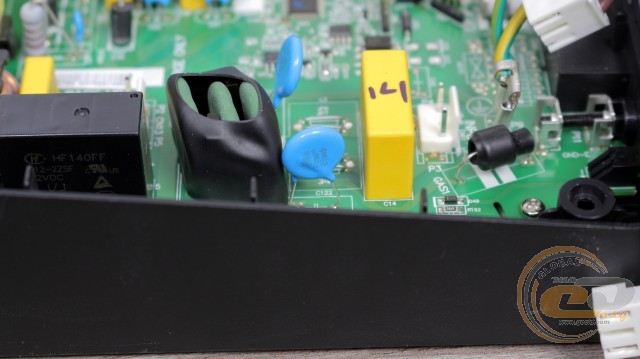

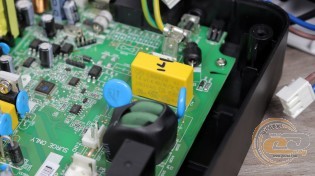

  • грозозащита и защита от перенапряжений (IEC 61643-11) для всех розеток;
  • защита от короткого замыкания и перегрузок.

Особенности:

  • ИБП резервного типа без стабилизации напряжения.

easy

Автор: Олесь Пахолок

Выражаем благодарность компании Eaton за предоставленный для тестирования ИБП.

опубликовано 10-02-2021

Статья прочитана 885 раз(а)

Тэги: eaton   infineon
