Обзор источника бесперебойного питания Eaton 3S 700 DIN: давно не виделись

И вот эта фраза касается не только данного ИБП, но и вообще таковых устройств в целом. Последнее побывало у нас в далеком 2017-м. За эти 3,5 года рынок процессоров и видеокарт изменился до неузнаваемости. А вот прогресс в сфере тех же блоков питания не столь существенный. Что же говорить об источниках бесперебойного питания?

В качестве ответа приведем строчку из официального сайта Eaton: «Источник бесперебойного питания (ИБП) Eaton 3S серии off-line пришел на смену в 2011 году своему предшественнику - Eaton 3105». Согласитесь, 10 лет (ведь за окном уже 2021-ый) – длительное время существования одной модели устройств, если говорить о компьютерной технике. К счастью, за это время она все же обновилась внешне и функционально, чтобы соответствовать потребностям современного пользователя ПК. А познакомимся мы с ней на примере 420-ваттной версии Eaton 3S 700 DIN (3S700D).

Спецификация

Модель	Eaton 3S 700 DIN (3S700D)
Тип	Резервный (off-line)
Форм-фактор	Напольный (есть возможность крепления на стену)
Входные параметры
Номинальная мощность	700 ВА / 420 Вт
Номинальное входное напряжение	230 В
Диапазон входных напряжений	161 – 284 В
Выходные параметры
Номинальное выходное напряжение	230 В
Возможность работы при перегрузке	120% ± 10%
КПД	95%
Автономность
Тип батарей	Компактные, герметичные свинцово-кислотные
Возможность быстрой замены	да
Время автономной роботы	3 мин при 100% нагрузке 8 мин при 50% нагрузке
Другие особенности
Выходные разъемы	8 х евророзеток (4 с резервным питанием, 4 с фильтрацией) 2 х USB (ток до 2 А)
Размеры источника	335 х 170 х 86 мм
Вес	3,8 кг
Гарантия	2 года
Сайт производителя	Eaton
Страница продукта	Eaton 3S 700 ВА

Упаковка и комплект поставки

Сине-белая коробка познакомит покупателя с ключевыми особенностями и характеристиками устройства, а также доставит его в целостности и сохранности. Здесь же упоминаются отличия от других решений в линейке. Последние рассчитаны на мощность от 270 до 510 Вт.

Комплектация скромная, но больше и не нужно. В наличии руководство пользователя и USB-кабель.

Внешний вид

Источники резервного типа (они же off-line, back-UPS и standby) по своему внешнему виду обычно напоминают сетевые фильтры. Eaton 3S 700 DIN не стал исключением. Благодаря сравнительно небольшим габаритам (335 х 170 х 86 мм) и элегантному белому корпусу ему наверняка найдется место под столом или на нем.

Лицевая панель содержит два ряда евророзеток – по 4 элемента в каждом. Половина из них обозначены значком молнии, что говорит об их грозозащите и защите от скачков напряжения. Второй же ряд несет на себе еще и пиктограмму аккумулятора – именно данные розетки поддерживают автономную работу подключенных устройств. Следовательно, сюда лучше всего подсоединить, например, монитор, системник, колонки и роутер.

Еще одна приятная особенность Eaton 3S 700 DIN – наличие пары разъемов USB для зарядки гаджетов с номинальным током 2 А. В предыдущей версии устройства этих портов не было. К тому же раньше ИБП аналогичной мощности (напомним, немалые 420 Вт) оснащался только шестью розетками. Благо, производитель учел потребности рынка и расширил функциональные возможности своей модели.

Остальные полезные элементы разместились вокруг места крепления входного кабеля. Здесь имеем: кнопку автоматического выключателя (срабатывает при перегрузке), разъемы для защиты линии связи (поддерживается телефон, модем, интернет, Ethernet), порт USB для подключения к компьютеру (кабель идет в комплекте) и кнопку выключения розеток с резервным питанием (для экономии энергии, когда устройство не используется). А небольшой светодиод внизу сообщает о подаче сетевого питания.

О рабочем режиме ИБП сообщает информационный индикатор на стыке двух панелей. Он может светиться зеленым или красным цветом, что иногда сопровождается звуковым сигналом. Значение такой «азбуки Морзе» описано в комплектном руководстве пользователя.

Остальные же боковины лишены каких-либо элементов и обозначений.

А для подключения устройства к сети используется обычная евровилка.

Интерес представляет и дно корпуса. Вся нижняя часть устройства выполнена из более практичного черного пластика. Здесь предусмотрены ножки для горизонтальной ориентации, а также два выреза под шурупы для крепления ИБП на стену. Приблизительно треть поверхности занимает съемная крышка, под которой прячется свинцово-кислотный аккумулятор с возможностью быстрой замены.

Внутреннее устройство

Eaton 3S 700 DIN принадлежит к ИБП резервного типа. По-другому они обозначаются как off-line, back-UPS или standby. Данный тип источников самый простой, а работают они по следующему алгоритму. Если напряжение соответствует входным параметрам (в нашем случае заявлено от 161 до 284 В), то питание осуществляется напрямую. Как только показатели выходят за установленные пороговые значения или напряжение в сети пропадает вовсе, тогда осуществляется переход на питание от внутреннего аккумулятора.

Для сравнения, более сложные устройства типа line-interactive дополнительно обеспечивают стабилизацию напряжения на всем диапазоне. А самые продвинутые online – еще и частоты. Зато модели off-line являются наиболее доступными.

Предустановленный свинцово-кислотный аккумулятор Leoch DJW12-7,0 имеет ресурс 8 лет работы в буферном режиме или более 260 циклов со 100% разрядом. Вес данного элемента составляет 2,2 кг, то есть более чем половина веса всего ИБП (3,8 кг).

На входе устройства установлен фильтр электромагнитных помех. В его состав вошли X- и Y-конденсаторы, а вот места для установки дросселей здесь не предусмотрено. Упомянем также ферритовое кольцо, через которое проходят провода от входного разъема.

Также есть ряд варисторов, выполняющих функцию грозозащиты. Отметим, что устройство соответствует стандарту IEC 61643-11, который предполагает защиту от перенапряжений. Через установленную после этого узла колодку напряжение подается на один ряд розеток.

Далее размещена парочка реле: Hongfa HF140FF/012-2ZSF и Golden GH-1C-12L.

По центру печатной платы находится выпрямитель. Он же выступает в роли зарядного устройства батареи. Данный узел собран на основе четырех МОП-транзисторов Vishay IRF740 с компактными алюминиевыми пластинами-радиаторами.

А вот для преобразования постоянного тока батареи в переменный используются два транзистора Infineon IRF1404Z. Они закреплены на габаритных радиаторах, призванных обеспечить подходящий температурный режим.

Внутри Eaton 3S 700 DIN используются электролитические конденсаторы производства AISHI. У них не очень хорошие отзывы в сети, зато радует наличие элементов из высокотемпературных серий (105°C).

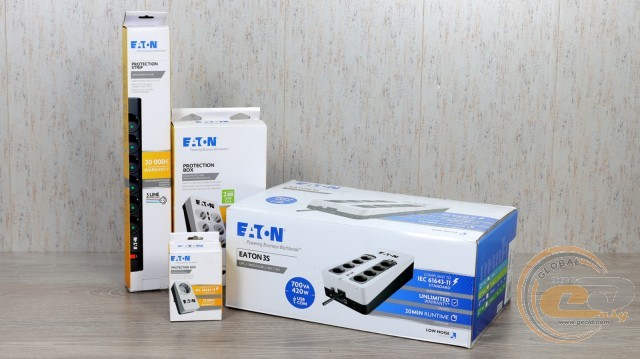

Прежде чем перейти к тестированию, хотелось бы написать парочку слов еще о тройке других, менее примечательных, но весьма полезных устройств.

Eaton Protection Strip 6 DIN

Сетевой фильтр Eaton Protection Strip 6 DIN поставляется в длинной упаковке под стать его форме и размерам (габариты устройства 390 х 52 х 41 мм, вес 479 г).

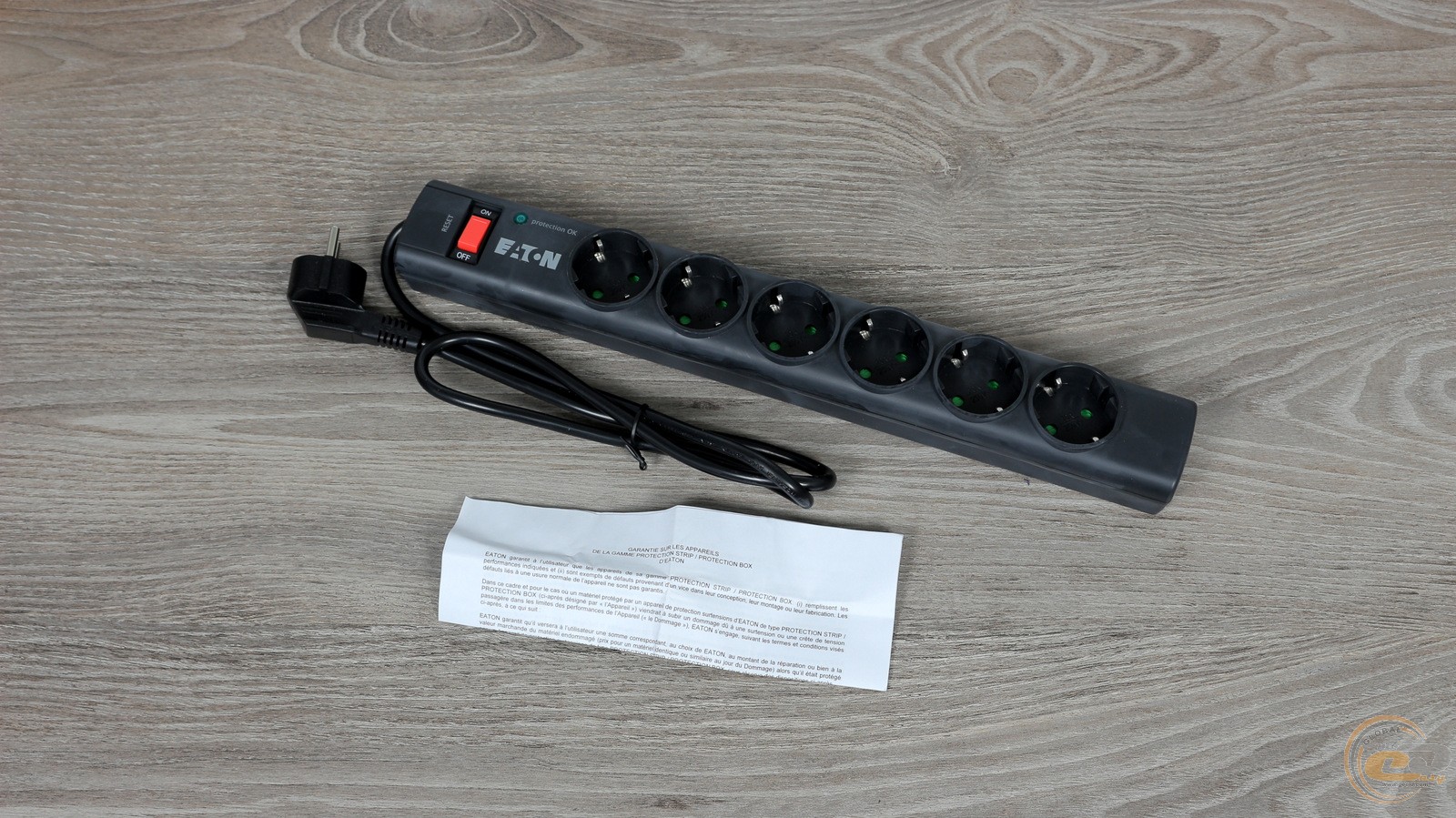

В комплекте идет только бумажная документация.

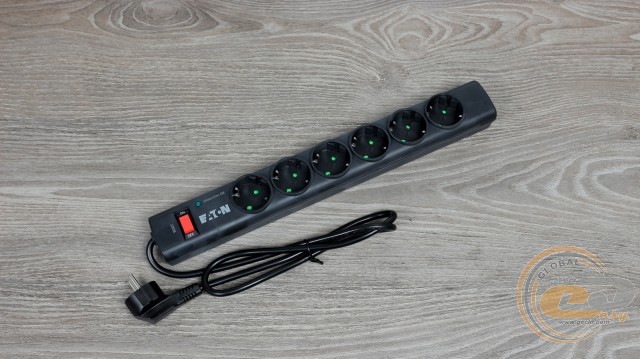

Он отличается приятным дизайном со скругленными гранями и наличием сразу шести розеток, чего должно хватить для большинства потребностей.

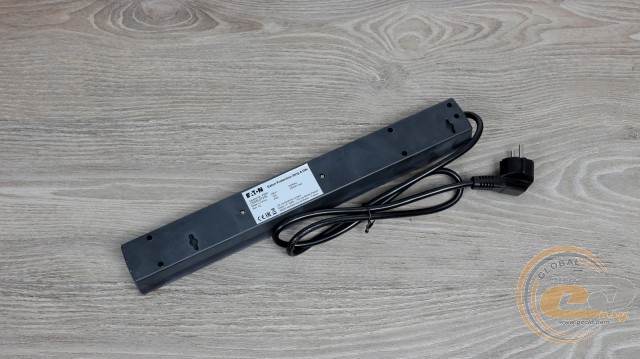

Предусмотрено и крепление на стену – для этой цели имеем пару отверстий с прорезями для винтов.

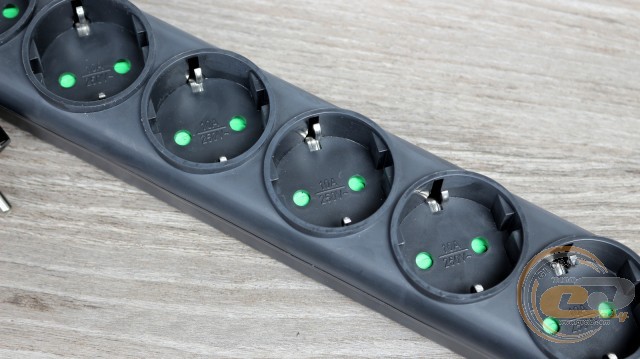

Все отверстия прикрыты пластиковыми защелками, которые предотвращают попадание внутрь пыли и прочих предметов. Как-никак, имеем класс защиты IP20.

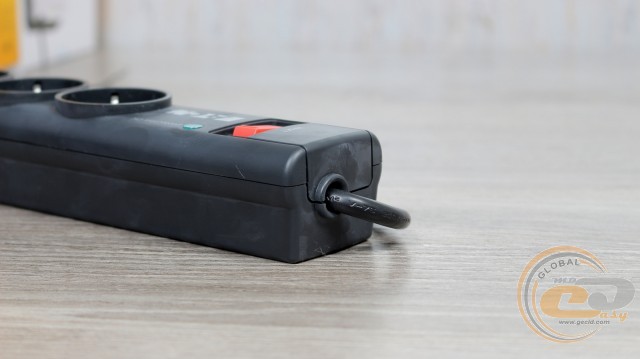

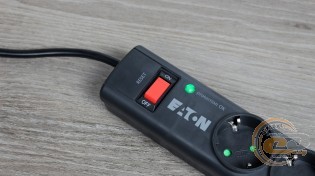

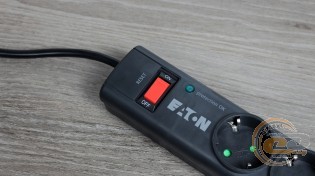

В конструкции фильтра предусмотрены три линии: фаза, ноль и заземление. Для них предусмотрена защита от перенапряжения. Также в наличии защита от перегрузки по току сверх 10 А (2500 Вт). Если превысить данное значение, кнопка отключается и индикатор тухнет.

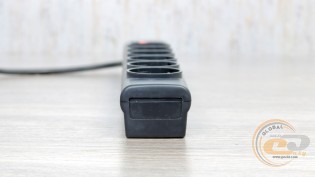

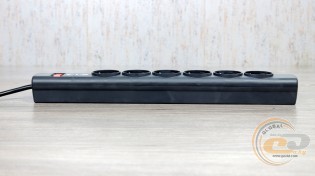

Другие стороны лишены функциональных элементов.

Кстати, Eaton Protection Strip доступен еще в двух вариантах: таком же, но с функцией защиты телефонной линии, и упрощенном, только с четырьмя розетками.

Eaton Protection Box

А вот Eaton Protection Box разработан для защиты чувствительного оборудования от высоковольтных выбросов и помех в питающей электросети. Сюда же можно отнести последствия грозовых разрядов.

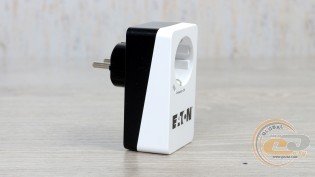

Самый простой вариант устройства имеет одну выходную розетку и подключается непосредственно в сеть, без каких-либо кабелей.

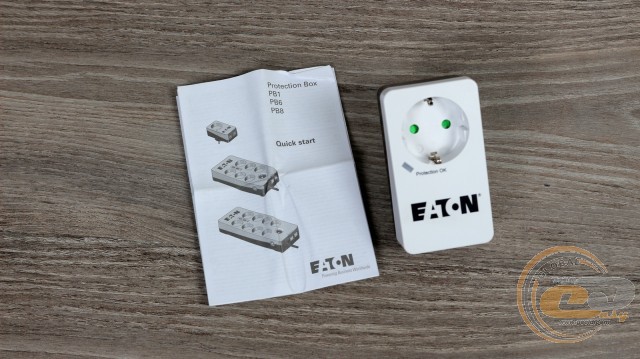

В комплекте идет только руководство пользователя.

Eaton Protection Box 1 рассчитан на ток до 16 А, то есть к нему можно подключать технику мощность до 4 кВт.

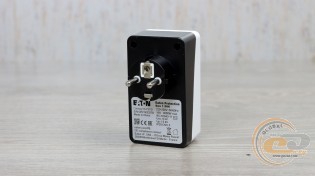

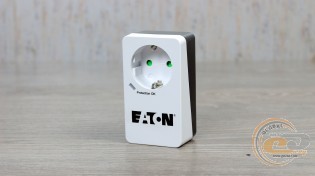

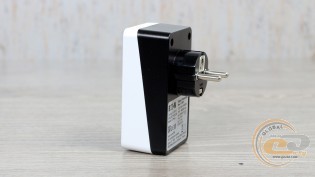

На лицевой стороне находится розетка и индикатор защиты. С тыла имеем наклейку с техническими показателями. Среди них – защита от напряжений номиналом 1,5-6 кВ согласно стандарту IEC 61643-11, а также защита от пыли (IP 20). Последняя достигается при помощи тех же зеленых заглушек в отверстиях.

В остальном Eaton Protection Box 1 своим оформлением напоминает тестируемый Eaton 3S 700 DIN – все такой же светлый верх с фирменным логотипом и практичный темный низ.

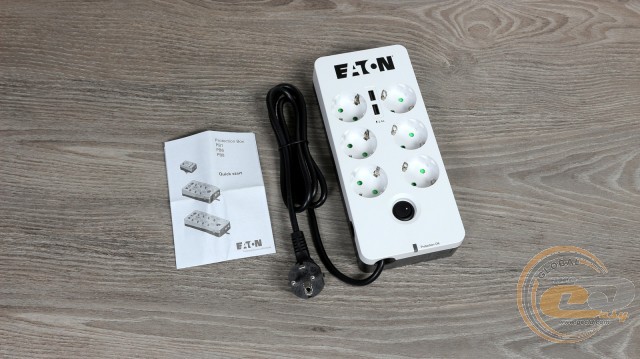

Сетевой фильтр Eaton Protection Box 6 имеет близкую функциональность, но уже обладает большим количеством разъемов.

Кстати, комплектное руководство напоминает о наличии в модельном ряду решения PB8 с восемью розетками.

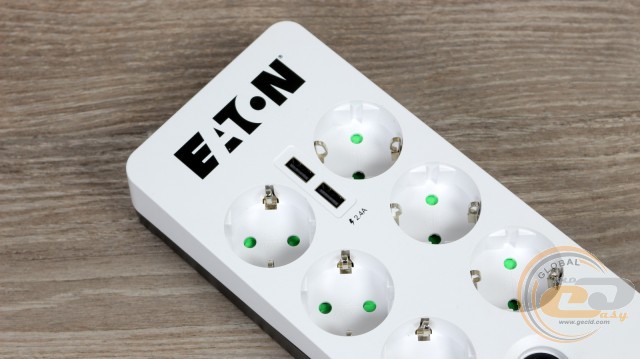

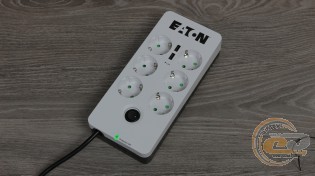

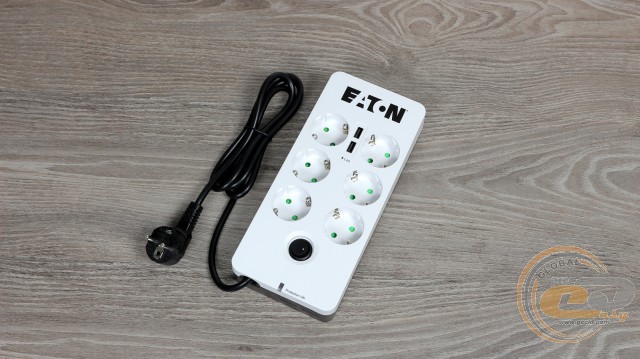

Лицевая сторона выполнена в уже привычном для нас стиле. В наличие шесть розеток для подключения разнообразных устройств, а также два разъема USB для зарядки гаджетов током до 2,4 А.

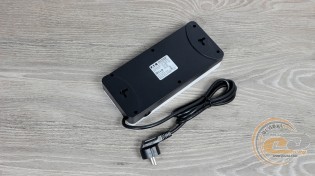

На обратной стороне видны отверстия для фиксации на стене и наклейка, сообщающая о предельных напряжениях 1,5-6 кВ и защитах по стандартам IEC 61643-11 и IP 20. А вот мощность данного фильтра (2,5 кВ) меньшая, чем в случае с одиночным Eaton Protection Box 1.

Салатовые заглушки защищают от попадания внутрь пыли и твердых частиц.

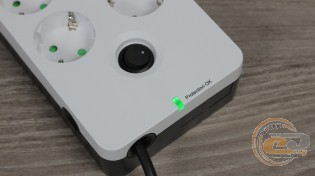

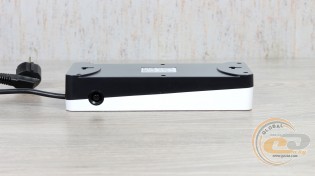

Также в наличии кнопка включения, а еще ниже расположен зеленый индикатор. Его приятное свечение сообщает, что с защитой ваших устройств все в полном порядке.

Тестирование

Для проведения экспериментов мы использовали нагрузочный стенд и мультиметр MASTECH MY64. Во время тестирования стенд был подключен через ИБП и внешний автотрансформатор, с помощью которого моделировалось изменение входного напряжения.

Сначала мы понижали входное напряжение, чтобы определить момент перехода Eaton 3S 700 DIN в автономный режим. Поскольку стабилизатор отсутствует, то напряжение не корректируется. Переключение на работу от внутреннего аккумулятора произошло при снижении входного напряжения до 182 В. Выходное напряжение в таком случае составляло 227 В. Далее при увеличении входного напряжения свыше 192 В питание снова осуществлялось из бытовой сети.

На втором этапе мы увеличивали напряжение на входе, чтобы зафиксировать момент включения ИБП и возвращения к работе от сети. Переключение на работу от ИБП произошло при достижении напряжения 255 В, а при 245 В система снова начала питаться от бытовой розетки.

Таким образом, если вы опасаетесь колебаний напряжений в сети, то модель Eaton 3S 700 DIN не позволит вам их избежать – для этого следует поискать более дорогой линейно-интерактивный ИБП. С другой стороны, полученные показатели говорят о том, что включение устройства происходит в действительно критические моменты, то есть продлевается срок службы внутреннего аккумулятора.

Если вспомнить о других упомянутых выше устройствах производителя, то оба представителя линейки Eaton Protection без отключений работали в диапазоне напряжений от 90 до 260 В.

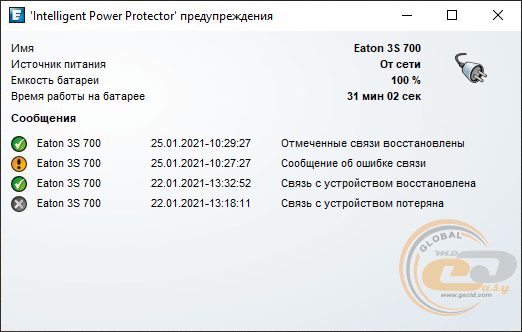

Продолжительность автономной работы

О постепенной разрядке аккумулятора пользователя уведомляют сразу два сигнала. Цвет светодиода постепенно меняется с зеленого на красный, а звуковой сигнал увеличивает свою частоту. Изначально перерыв между сигналами составляет 10 с, но со временем он сокращается.

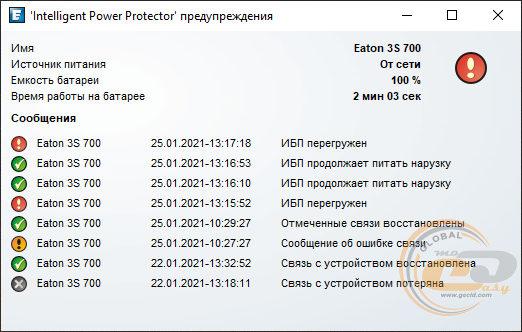

При нагрузке 470 Вт ИБП сигнализирует о перегрузке миганием красного индикатора и звуковым сигналом.

А вот уже при 450 Вт и ниже такого не наблюдалось. Напомним, производитель заявляет о максимальной нагрузке 420 Вт, с которой устройство действительно справляется.

У аккумулятора нелинейное время разряда. К примеру, двукратное уменьшение потребляемой мощности с 300 до 150 Вт позволило утроить время автономной работы. В любом случае, это близко к обещанным 8 минутам работы при 50%-ой нагрузке.

А вот при нагрузке близкой к максимальной (400 Вт, более 95%) мы получили 2 минуты 20 секунд. Это меньше обещанных производителем 3 минут автономной работы при 100%-ой нагрузке.

Полная зарядка батареи занимает 7 часов 50 минут. Сам ИБП потребляет 29 Вт во время зарядки и 5 Вт при работе с заряженным аккумулятором и без нагрузки.

Практические испытания на реальной конфигурации

Процессор	AMD Ryzen 9 3900X (Socket AM4, 12/24 x 3,8 – 4,6 ГГц, 105 Вт TDP)
Кулер	Noctua NH-U12A (1500 об/мин)
Материнская плата	GIGABYTE B550 AORUS PRO (AMD B550, Socket AM4, DDR4, ATX)
Оперативная память	2 х 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW
Видеокарта	Palit GeForce RTX 2080 GAMING PRO OC
SSD	HyperX FURY (SHFS37A/240G)
Блоки питания	be quiet! PURE POWER 11 (L11-CM-700W)
Термопаста	Noctua NT-H1

Реальную систему собрали, чтобы проверить работу ИБП на практике. Она потребляла 350 Вт, то есть нагружала устройство на 83%. Каждый раз при отключении от сети (тест повторялся пять раз) ИБП нормально переходил в автономный режим и компьютер продолжал работать.

Итоги

История компании Eaton началась 110 лет назад. За это время она расширилась во многих направлениях, но столь большой опыт дает о себе знать, в чем мы убедились на примере ИБП Eaton 3S 700 DIN.

Производитель заявляет о поддержке активной мощности до 420 Вт, но в нашем случае устройство «потянуло» даже 450-ваттную нагрузку. Полученные в ходе тестов напряжения были близки к заявленным. Значения 182 и 255 В стали граничными для перехода на питание от аккумулятора. Причем к самому переключению нет никаких вопросов – проверили на реальной топовой конфигурации.

Время работы при нагрузке 150 и 300 Вт близкое к заявленным показателям и равно 12 и 4 минуты соответственно. А вот при 100%-ой нагрузке источник проработает около 2 мин, недотягивая до заявленных 3-х минут. Тем не менее этого достаточно для сохранения результатов своего труда и корректного выключения компьютера.

И напоследок. С одной стороны, Eaton 3S 700 DIN – это сравнительно доступный ИБП с самой простой конструкцией. В нем отсутствует узел стабилизации напряжения, и если с этим в вашем доме не все в порядке, то лучше доплатить за устройство типа line-interactive. Если же ключевой функцией ИБП является резервное питание, тогда его вполне можно рассматривать в качестве компаньона для домашнего или рабочего ПК.

Достоинства:

• простой, компактный и эргономичный дизайн корпуса;
• способность выдержать нагрузку 450 Вт;
• наличие восьми евророзеток, четыре из которых поддерживают функцию резервного питания;
• возможность «горячей» замены аккумулятора;
• грозозащита и защита от перенапряжений (IEC 61643-11) для всех розеток;
• защита от короткого замыкания и перегрузок.

Особенности:

• ИБП резервного типа без стабилизации напряжения.

Автор: Олесь Пахолок

Выражаем благодарность компании Eaton за предоставленный для тестирования ИБП.
