Обзор блока питания FSP 1200W (FSP1200-50AAG): «золотой» скромняга

31-03-2021

Дорогие читатели, какие у вас ассоциации со словом «industrial»? Кто-то вспомнит города с развитой промышленностью или музыкальные группы соответствующего направления. А вот в воображении искренних любителей блоков питания наверняка всплыли модели с совершенно неприметной внешностью, но очень качественной начинкой.

FSP 1200W

Как раз такое устройство вместе с весенним солнышком постучалось в нашу тестовую лабораторию. Встречайте: источник питания промышленного класса FSP 1200W (FSP1200-50AAG) – серенький внешне, «золотой» внутри.

Спецификация

Модель

FSP 1200W

(FSP1200-50AAG)

Тип

ATX12V / EPS12V

Номинальная мощность, Вт

1200

Мощность по каналу 12В, Вт

1200

Мощность линий +3,3В и +5В, Вт

150

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

30

Максимальный выходной ток канала +5В, А

30

Максимальный выходной ток канала +12В, А

100

Максимальный выходной ток канала -12В, А

0,8

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

4

Входное напряжение, В

100 − 240

Частота, Гц

50 − 60

Входной ток, А

8 – 16

КПД, %

≤92%

Время удержания, мс

17

Сертифицирован 80 PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

99

PCIe-разъемов

6 (6+2-контактные)

Модульный

Да

Размеры вентилятора, мм

135 х 135 х 25

Тип подшипника вентилятора

Ball Bearing (подшипник качения)

Защиты

OVP, UVP, OCP, SCP

Размеры, мм

194 х 153 х 87

Время наработки на отказ (MTBF), часов

100 000

Сайт производителя

FSP

FSP1200-50AAG

Упаковка и комплект поставки

FSP 1200W FSP 1200W

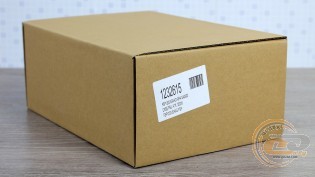

Для таких вот решений экономия на внешности – обычное дело. Начинается она уже с коробки, которая призвана защитить источник во время транспортировки, но не более того.

FSP 1200W

Помимо самого блока питания, внутри нее обнаружили:

  • крепежные винты;
  • единственную стяжку для проводов;

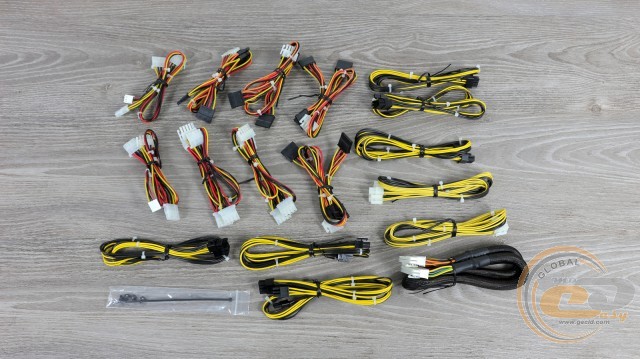

  • набор отстегивающихся кабелей для подключения комплектующих.

Сама скромность, зато вы ни копейки не переплачиваете за ненужные опции. Правда, в нашем пресс-образце не было в комплекте сетевого кабеля питания, но при покупке он точно будет.

Внешний вид

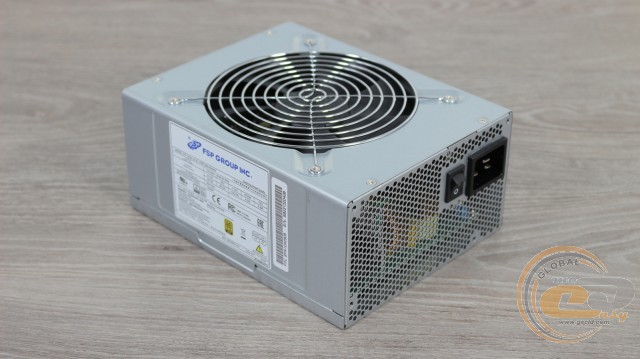

FSP 1200W

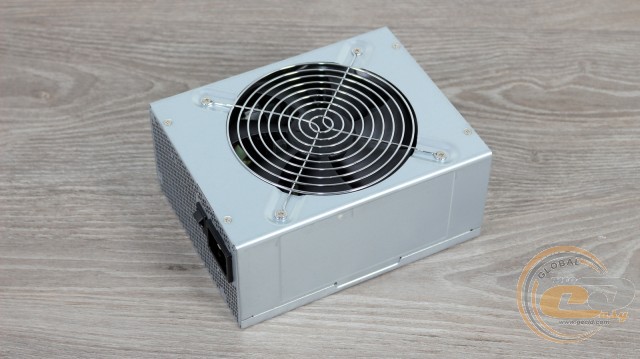

Корпус FSP 1200W (FSP1200-50AAG) покрыт серой грунтовкой. Любители RGB-подсветки и других побрякушек наверняка будут в шоке, как такое вообще возможно в случае со столь мощными и недешевым решением. Но если для вас ватты важнее декора, тогда и так сойдет. Тем более что целевое применение такого рода источников – серверы, рабочие станции и тому подобные места, где внешность вообще никого не волнует. Там же обычно хватает места для столь габаритных решений – длина источника составляет немалые 194 мм. Если же он будет применяться в привычном системнике, то обязательно убедитесь, что корпус сможет его вместить.

FSP 1200W

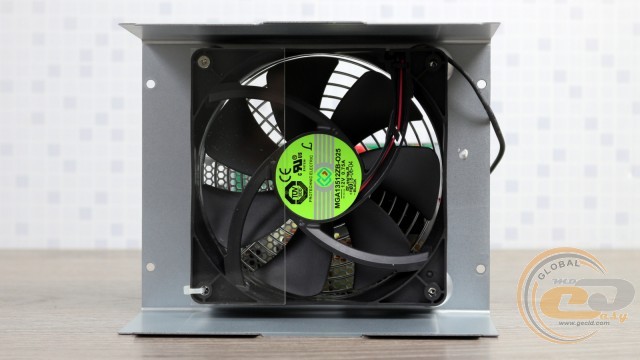

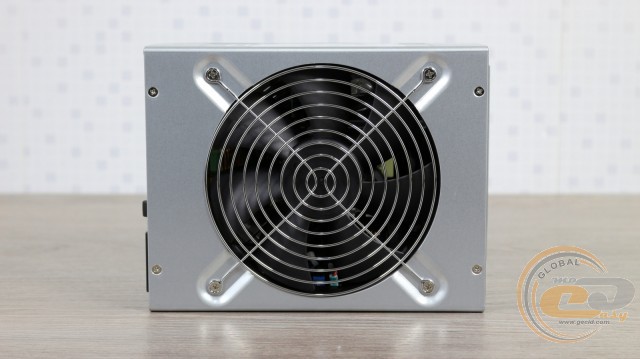

Не менее скромно выглядит и панель с вентилятором: черные лопасти, блестящая решетка типа гриль и все та же грунтовка. Что ж, просто и практично.

FSP 1200W

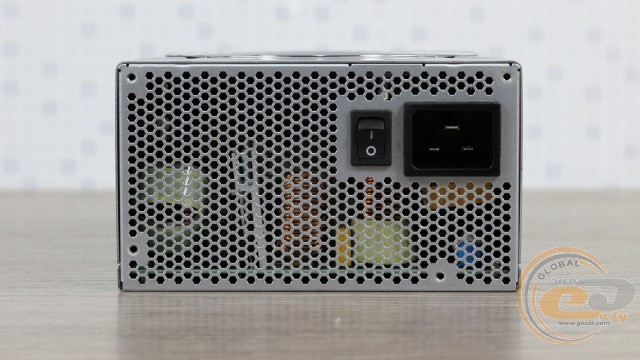

Это касается и тыльной панели, максимально усеянной вентиляционными отверстиями в виде сот. Исключением является лишь «островок» с кнопкой включения и входным разъемом питания С20 (спасибо читателям за подсказку). Последний рассчитан на более высокие токи (до 16 А), чем привычный С14 (до 10 А).

FSP 1200W

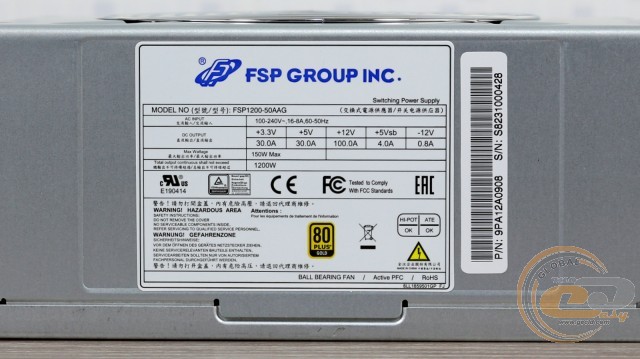

Наклейка на одной из боковин сообщает об использовании единственной 12-вольтной линии мощностью 100% от номинала, что просто отлично. Для младших +3,3В и +5В в общем выделено 150 Вт, чего также будет предостаточно.

FSP 1200W

Вторая боковина и самая большая панель лишены каких-либо надписей или функциональных элементов – все скромненько, как и предполагалось.

FSP 1200W

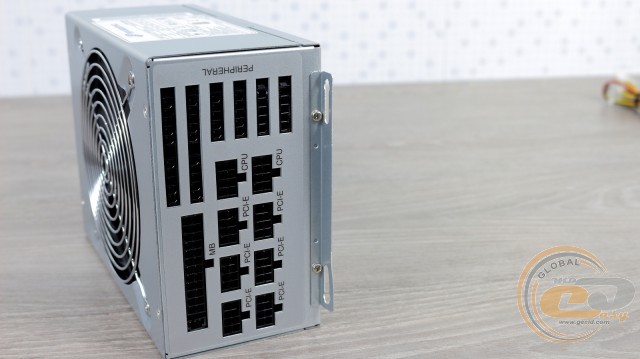

Все кабели у FSP 1200W (FSP1200-50AAG) полностью модульные. Они набраны из обычных круглых разноцветных проводов. В целях унификации они имеют одинаковый калибр 18 AWG.

Основные коннекторы питания (20+4-контактный ATX и пара 4+4-контактных ATX12V) обеспечивают поддержку компьютеров с одним или двумя CPU. А для питания графической подсистемы есть шесть отдельных 6+2-контактных PCIe. Периферийные же коннекторы позволят подсоединить до 16 устройств SATA, до 14 PATA и даже парочку FDD.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Калибр проводов

20+4-контактный ATX

1

65

18 AWG

4+4-контактный ATX12V

2

65

18 AWG

6+2-контактный PCIe

6

65

18 AWG

четыре SATA

4

50-60-70-80

18 AWG

четыре PATA

2

50-60-70-80

18 AWG

три PATA + один FDD

2

50-60-70-80

18 AWG

FSP 1200W

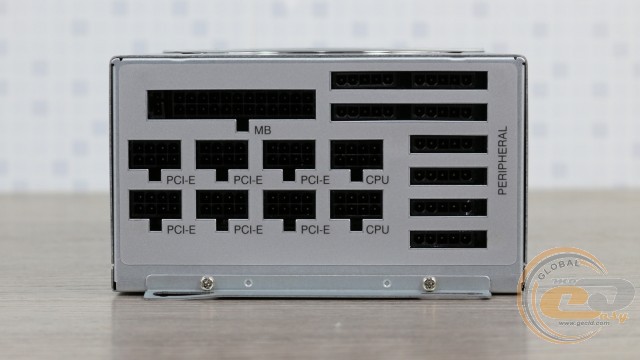

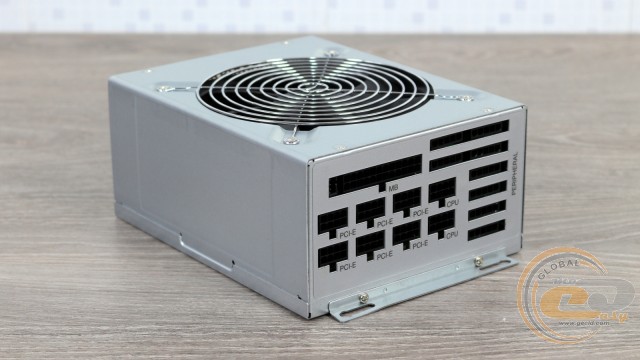

Для корректного подключения проводов все разъемы на корпусе подписаны и, конечно же, имеют различную форму отверстий. Поэтому ошибок при установке быть не должно.

Кстати, неподалеку от выходных отверстий прикручен еще один интересный элемент – кронштейн для настенного крепления. В определенных условиях он однозначно пригодится.

Внутреннее устройство

FSP 1200W

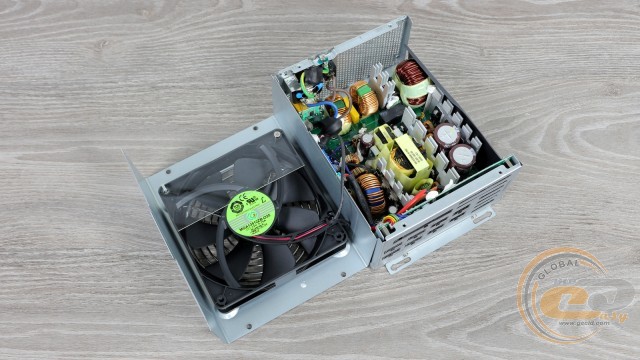

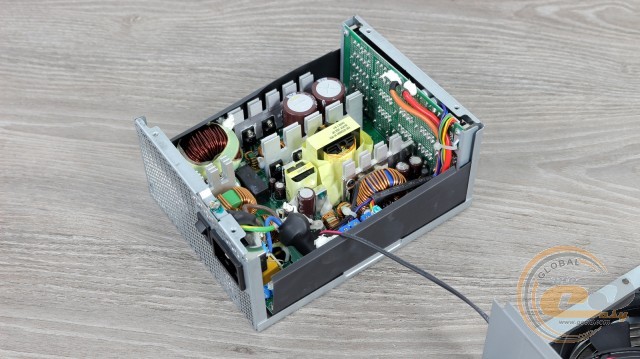

Что же, с внешностью разобрались. Осталось разве что отметить хорошую жесткость корпуса благодаря применению стали толщиной 0,77 мм. А теперь заглянем внутрь.

FSP 1200W

Активное охлаждение FSP 1200W (FSP1200-50AAG) возложено на 135-мм 7-лопастный вентилятор Protechnic Electric MGA13512ZB-O25 (9 Вт, 12 В при 0,75 А). В сети есть самая малость информации о данном элементе. Из приятного – упоминание о применении в серверном оборудовании, которое косвенно указывает на повышенную надежность. Эту же мысль подтверждает буква «B» в названии, которая обычно говорит о наличии внутри шарикоподшипника. При высокой скорости вращения вентилятор наверняка не будет щадить слух владельца, что также характерно для такого рода решений. Например, в нашем случае он разогнался аж до 2700 об/мин.

FSP 1200W

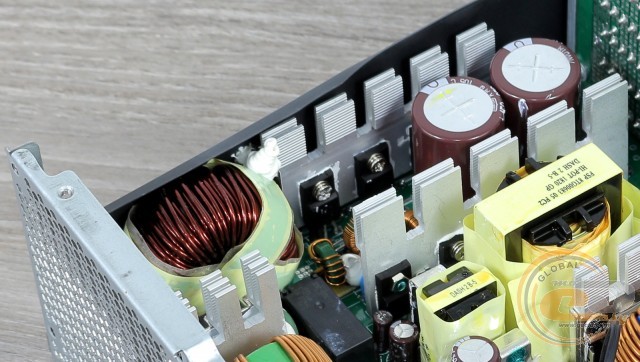

За пассивный отвод тепла отвечают четыре алюминиевых радиатора: по одному на диодных сборках, силовых элементах APFC, первичной и вторичной цепи.

FSP 1200W

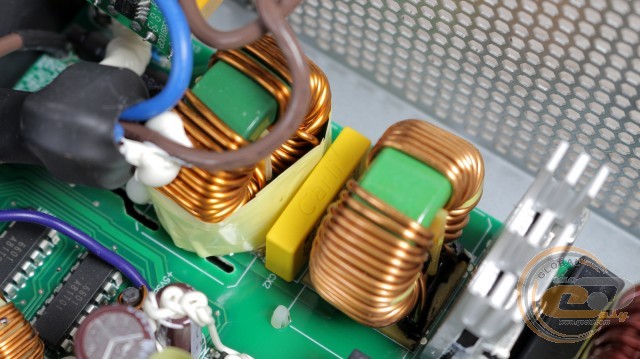

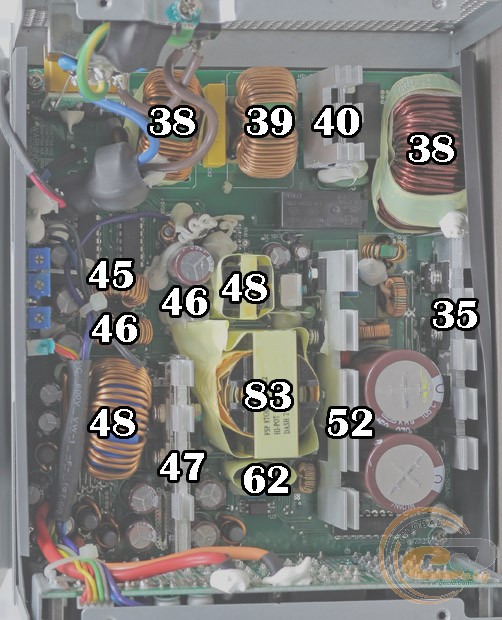

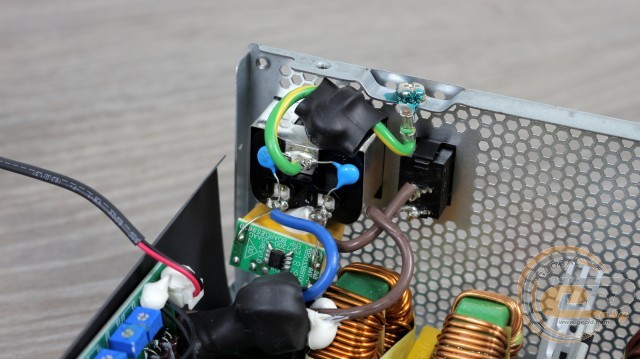

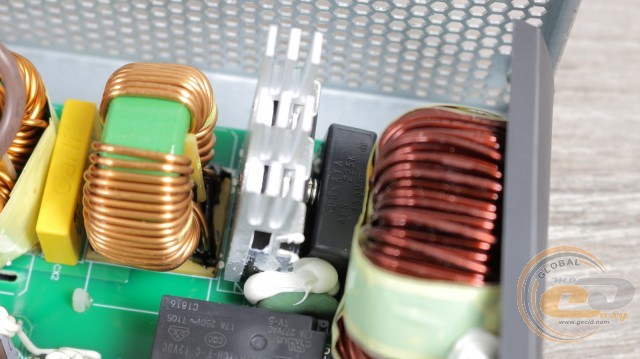

Теперь о деталях. Входной EMI-фильтр включает в себя все необходимые компоненты. Часть из них распаяна у разъема питания: один X- и два Y-конденсатора.

FSP 1200W

А на основной PCB удалось рассмотреть еще один X-конденсатор, пару дросселей и варистор.

FSP 1200W

Переменное напряжение выпрямляется с помощью пары диодных сборок, закрепленных на отдельном радиаторе. Рядом с ними распаян термистор, который в сотрудничестве с реле обеспечивает защиту от больших пусковых токов.

FSP 1200W

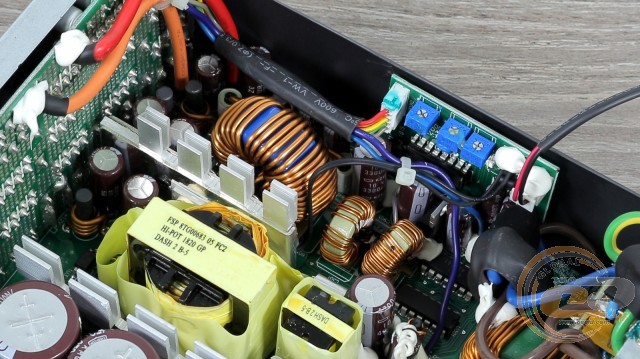

Далее на очереди узел APFC. В него входит крупный дроссель, пара полевых транзисторов немецкого происхождения от Infineon и диод Шоттки.

FSP 1200W

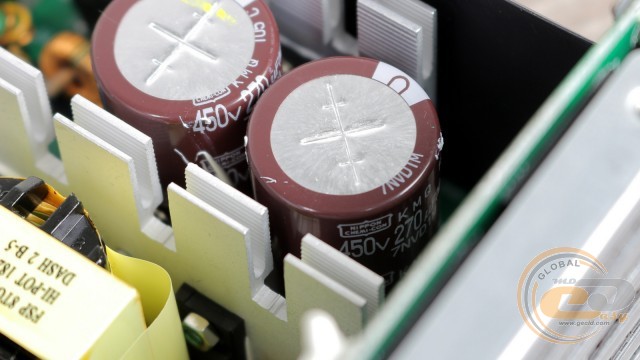

Входные японские конденсаторы Nippon Chemi-Con радуют отличной репутацией и принадлежностью к высокотемпературной серии. Правда, их общая емкость равна всего 540 мкФ, что немного для 1200-ваттника. Тем не менее, такого значения хватило для достижения привычного времени удержания – 17 мс.

FSP 1200W

FSP является одной из немногих компаний, которые сами разрабатывают платформы как для собственных БП, так и для источников других производителей. Это же касается и схемотехники FSP 1200W (FSP1200-50AAG).

FSP 1200W

На выходе применяется раздельная стабилизация напряжений, благодаря чему значения на линиях +3,3В и +5В не зависят от нагрузки на самый востребованный 12-вольтный канал.

Теперь о качестве конденсаторов. Внутри источника мы обнаружили исключительно японские электролиты производства Nippon Chemi-Con. Есть здесь и надежные твердотельные решения, правда, только на дочерней плате с выходными разъемами.

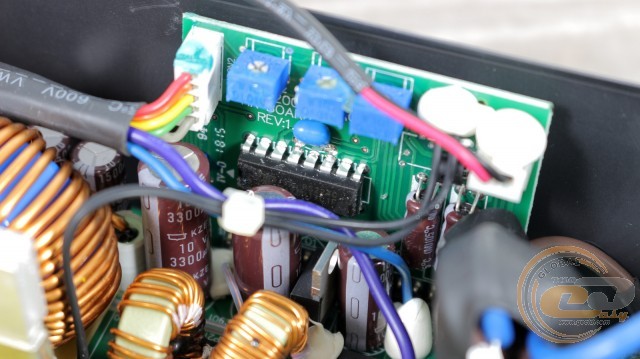

FSP 1200W

Микросхема-супервизор SITI PS224 позволила реализовать ряд основных защит:

  • защита от повышенного выходного напряжения (OVP);
  • защита от пониженного выходного напряжения (UVP);
  • защита от короткого замыкания (SCP);
  • защита от перегрузки по току каждого канала (OCP);

А вот о защите от перегрузки по мощности (OPP) и от перегрева (OTP) производители данного чипа и самого блока питания не упоминают.

Кросс-нагрузочные характеристики

Что же, время перейти к тестам. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

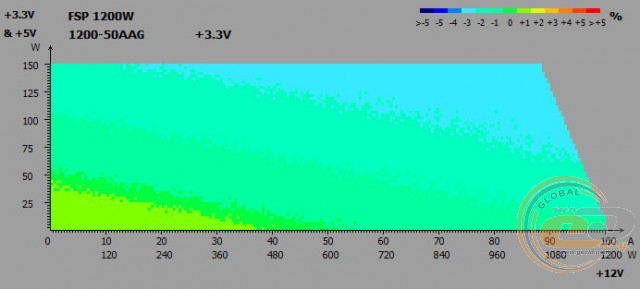

FSP 1200W

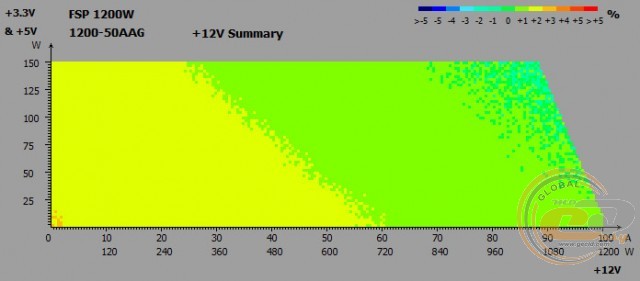

FSP 1200W

FSP 1200W

Во время кросс-нагрузочных тестов на основных линиях FSP 1200W (FSP1200-50AAG) были зафиксированы следующие отклонения напряжений:

  • линия +3,3В: от -3% до 0%;
  • линия +5В: от -2% до +2%;
  • линия +12В: от -1% до +2%.

Узел стабилизации напряжения питания отлично справился с поставленной задачей. Диапазон колебаний на всех линиях более узкий, чем того требует стандарт ATX12V.

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

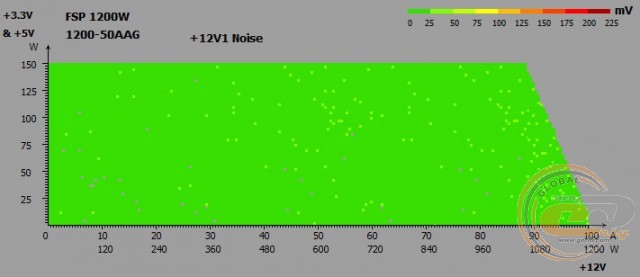

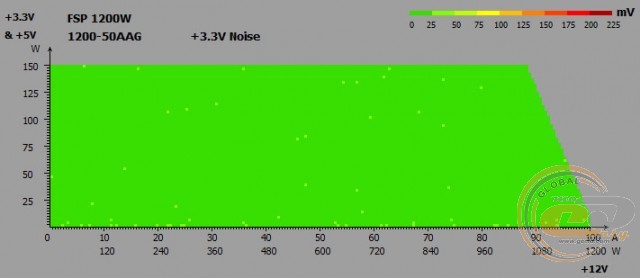

FSP 1200W

FSP 1200W

FSP 1200W

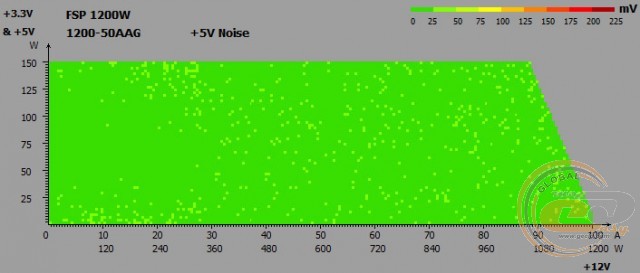

Приятно отметить, что и пульсации на всех трех линиях были в пределах 25-50 мВ и очень далеки от критичных значений. Для всех каналов это образцовый показатель.

Дежурная линия питания +5VSB

FSP 1200W

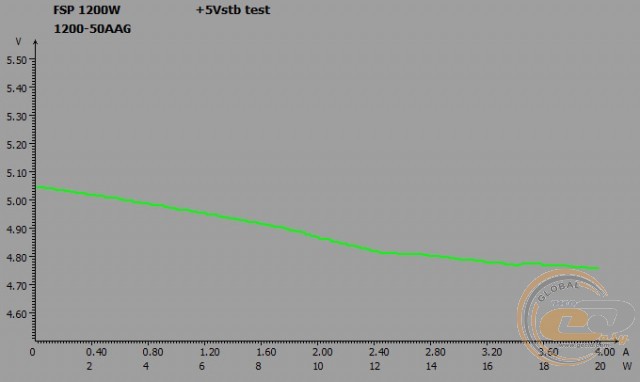

Состояние дежурной линии питания FSP 1200W (FSP1200-50AAG) не вызвало никаких замечаний. В зависимости от нагрузки напряжение на ней изменяется в допустимых пределах: от 5,04 В до 4,76 В (последнее значение как раз находится возле нижней допустимой границы).

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

75

120

240

350

450

520

600

700

900

1000

1200

Нагрузка*, %

6

10

20

29

38

43

50

58

75

83

100

PFC

0,85

0,89

0,87

0,81

0,84

0,90

0,97

0,98

0,99

0,99

0,99

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания также отлично справляется со своей задачей. При потребляемой мощности 520 Вт (43% от номинала) коэффициент PFC превысил 0,9, что и требовалось согласно стандарту 80 PLUS Gold (0,9 при 50% нагрузке). Максимальное же значение (0,99) зафиксировано при нагрузке 900 Вт и выше.

КПД

FSP 1200W

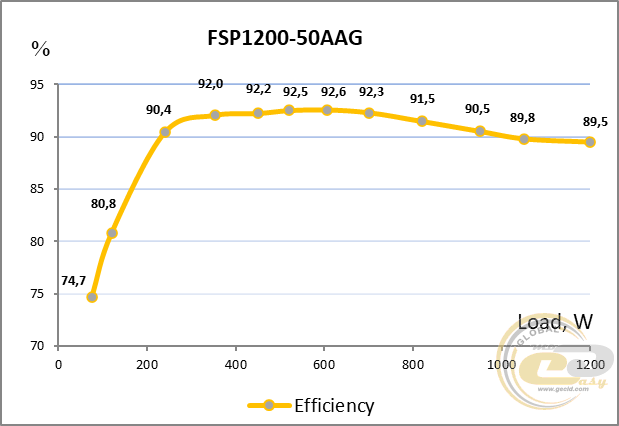

Тест реальной эффективности при разных нагрузках подтвердил соответствие модели FSP 1200W (FSP1200-50AAG) стандарту 80 PLUS Gold для напряжения 230 В. При нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 88%, 92% и 88% соответственно. А в диапазоне нагрузок от 250 до 1000 Вт можно рассчитывать на эффективность более 90%.

Система охлаждения и температурный режим

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 24°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

FSP 1200W

Диапазон частоты вращения вентилятора FSP 1200W (FSP1200-50AAG) весьма широкий. Стартовая скорость составила очень тихие 820 об/мин, и до отметки 400 Вт она почти не менялась. Далее же частота его работы возрастает почти линейно, и при максимальной нагрузке звук от источника отчетливо слышен на фоне других компонентов. Промышленное решение, как ни крути.

Для наглядности все показатели мы свели в таблицу:

Нагрузка на блок питания, Вт

Скорость вращения вентилятора, об/мин

Шумовой фон

До 400

830 – 900

Очень тихо

400 – 600

900 – 1450

Тихо

600 – 800

1450 – 1850

Ниже среднего

800 – 1000

1850 – 2250

Средний

1000 – 1200

2250 – 2700

Выше среднего

FSP 1200W

Зато благодаря немалой частоте вращения даже после 15 минут при номинальных 1200 Вт самый горячий элемент (главный трансформатор) прогрелся лишь до 83°C. Этот показатель заметно ниже критичного, что справедливо и для остальных составляющих.

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне номинальной мощности FSP 1200W (FSP1200-50AAG) не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.

OverLOAD

Нагрузку на тестируемую модель мы увеличивали до впечатляющих 1600 Вт, что равняется приросту +33% к номинальной мощности. Дальше мы уже уперлись в нагрузочную возможность тестового стенда. При этом значения напряжений на выходных линиях питания оставались в пределах нормы.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 12-ядерный (24-поточный) процессор AMD Ryzen 9 5900X. В качестве видеоускорителей мы использовали ASUS GeForce RTX 3090 24GB GDDR6 GAMING, ASUS ROG Strix GeForce RTX 2080 Ti OC и Palit GeForce RTX 2080 SUPER GameRock.

Материнская плата

MSI MEG X570 GODLIKE (Socket AM4, AMD X570)

Процессор

AMD Ryzen 9 5900X (Socket AM4, 12/24 х 3,7 – 4,8 ГГц; 105 Вт)

Кулер

Noctua NH-U12A

Оперативная память

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z (F4-3200C15D-16GTZKW)

Видеокарты

ASUS GeForce RTX 3090 24GB GDDR6 GAMING
ASUS ROG Strix GeForce RTX 2080 Ti OC
Palit GeForce RTX 2080 SUPER GameRock

Накопитель

Kingston SUV500 (480 ГБ)

Корпус

Spire SwordFin SP9007B с двумя 120-мм вентиляторами

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась с помощью стресс-тестов AIDA FPU и GPUs. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

Режим

Величина, В

Отклонение, %

+12В

Idle

12,32

+2,7

Burn

12,29

+2,4

+5В

Idle

5,12

+2,4

Burn

5,11

+2,2

+3,3В

Idle

3,33

+0,9

Burn

3,33

+0,9

Входное энергопотребление, Вт

Idle

97

Burn

1030

Блок питания FSP 1200W (FSP1200-50AAG) без проблем справился с предложенной конфигурацией. Отклонения напряжений в режимах «Burn» и «Idle» были минимальными – в пределах всего 0,3%. В дополнение – полное отсутствие просадок и лишь небольшое превышение номиналов (до 2,7% при норме ±5%). Что же, отличный результат!

Энергопотребление в простое и в выключенном состоянии компьютера

Энергопотребление блока питания FSP 1200W (FSP1200-50AAG) в спящем режиме (5 Вт) и в выключенном состоянии компьютера (3 Вт) близкое к показателям других близких по мощности решений, побывавших в нашей тестовой лаборатории.

Итоги

FSP 1200W

За скромной внешностью блока питания FSP 1200W (FSP1200-50AAG) прячется высокоэффективная «начинка» с сертификатом 80 PLUS Gold и ряд особенностей, свойственных именно промышленным решениям.

Щедрый набор коннекторов (6 отдельных 6+2-контактных PCIe, 16 SATA и 14 PATA) дополнен исключительно японскими высокотемпературными конденсаторами и вертушкой на шарикоподшипнике. Помимо качества исполнения, радуют отличные выходные показатели с минимальными колебаниями при изменении нагрузки. И, конечно же, упомянем очень большой запас по мощности, который мы, к сожалению, даже не смогли исследовать сполна.

Что же может стать ложкой дегтя в этом «бочонке»? Поскольку перед нами устройство для серверов и подобных способов применения (майнинг-фермы, само собой), то система охлаждения настроена с акцентом на эффективность, из-за чего пострадал акустический комфорт. Правда, ощущается это только при действительно высоких нагрузках. Также нигде не упоминаются защиты от перегрева и от перегрузки, которые обычно есть в не самых дешевых потребительских БП. В завершение напомним об аскетичном дизайне и простеньких круглых проводах (зато модульных).

В итоге FSP 1200W (FSP1200-50AAG) получился действительно мощным решением с образцовыми выходными показателями, качественной начинкой и низким нагревом внутренних составляющих. Правда, цена в $260 понравится не всем, ведь это уровень потребительских решений с более комфортными акустическими показателями. Однако если говорить о работе при нагрузке в режиме 24/7, тогда герой текущего обзора отлично подойдет на эту роль.

Достоинства:

  • очень высокий уровень КПД (соответствие стандарту 80 PLUS Gold);
  • превосходный запас по мощности (до +33%);
  • современная схемотехника и качественная элементная база с использованием японских конденсаторов;
  • отличное состояние напряжения на линиях питания +12В, +5В и +3,3В с минимальными отклонениями при изменении нагрузки;
  • очень низкие пульсации;
  • наличие ряда защит;
  • раздельная система стабилизации питания;
  • низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
  • полностью модульная система кабелей;
  • наличие шести 6+2-контактных разъемов PCIe;
  • очень эффективная система охлаждения;
  • 135-мм вентилятор на основе шарикового подшипника;
  • активный метод компенсации реактивной мощности;

Особенности:

  • шумная работа вертушки при высоких нагрузках (до 2700 об/мин).


Автор: Олесь Пахолок

Выражаем благодарность компании FSP за предоставленный для тестирования блок питания.
