Обзор блока питания FSP Hydro G Pro 750W: «G» значит «золото»

29-06-2020

Источники под брендом FSP у многих ассоциируются с недорогими устройствами в сегменте до $50. Поэтому обновление линейки моделями с приставкой «Pro» могло пройти незамеченным. Да и на виртуальных полках интернет-магазинов все еще хватает устройств предыдущей генерации.

Например, на смену бюджетных источников FSP PNR пришли более современные FSP PNR Pro. В списке их улучшений – наличие модуля APFC даже у младших моделей и более высокий КПД до 81%. А также черный окрас – ну, наконец-то! Это было просто необходимо, учитывая наличие в линейке решений мощностью от скромных 400 до целых 700 Вт.

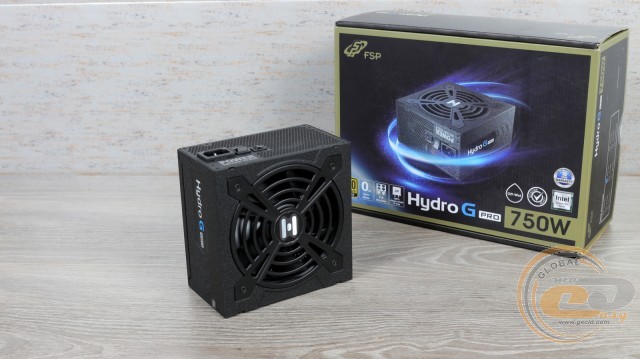

FSP Hydro G Pro 750

Волна обновлений зацепила и старшие линейки. Так, серия FSP Hydro G состоит из четырех моделей мощностью от 550 до 850 Вт. А с появлением FSP Hydro G Pro в список добавились еще и версия на 1000 Вт. Это по-прежнему источники с сертификатом 80PLUS Gold, японскими конденсаторами, возможностью полностью бесшумной работы при небольших нагрузках, модульным подключением кабелей и полным перечнем защит.

На примере FSP Hydro G Pro 750W (HG2-750) мы сейчас узнаем, чем еще могут похвастать новоиспеченные блоки.

Спецификация

Модель

FSP Hydro G Pro 750W
(HG2-750)

Тип

ATX12V 2.52

Максимальная мощность, Вт

750

Мощность по каналу +12В, Вт

750

Мощность линий +3,3В и +5В, Вт

120

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

20

Максимальный выходной ток канала +5В, А

20

Максимальный выходной ток канала +12В, А

62,5

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

2,5

Входное напряжение, В

100 − 240

Входной ток, А

5 – 10

КПД, %

≥90

Сертифицирован 80PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

>90

PCIe-разъемов

4 (6+2-контактные)

Модульный

Да

Размеры вентилятора, мм

120 х 120 х 25

Тип подшипника вентилятора

Гидродинамический (FDB)

Защиты

OPP, OVP, OCP, OTP, SCP

Время наработки на отказ, ч

100 000

Размеры (Д х Ш х В), мм

150 х 150 х 86

Гарантия, лет

10

Сайт производителя

FSP

Страница продукта

Упаковка и комплект поставки

Никакой унификации здесь нет – коробка создавалась именно для 750-ваттника и получила богатое информационное наполнение. Есть здесь и полный перечень преимуществ, и электротехнические показатели, и список коннекторов, и даже графики зависимости КПД и уровня шума от степени нагрузки. Правда, все это на английском, но официальный сайт предлагает также русский перевод.

FSP Hydro G Pro 750

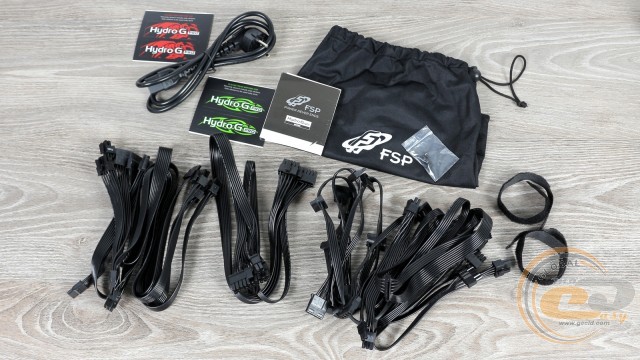

Комплектация включает в себя:

  • сетевой шнур питания;
  • подключаемые кабели;
  • мешочек для хранения неиспользуемых проводов;
  • крепежные винты;
  • руководство пользователя;
  • многоразовые стяжки на липучках;
  • сменные наклейки на боковины.

Приятными бонусами стали стяжки, которые гарантированно пригодятся при укладке проводов. Ну а для перфекционистов предназначены яркие наклейки на боковины. Они позволят новинке визуально вписаться в любую сборку.

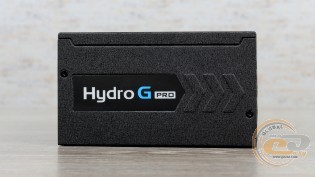

Внешний вид

FSP Hydro G Pro 750

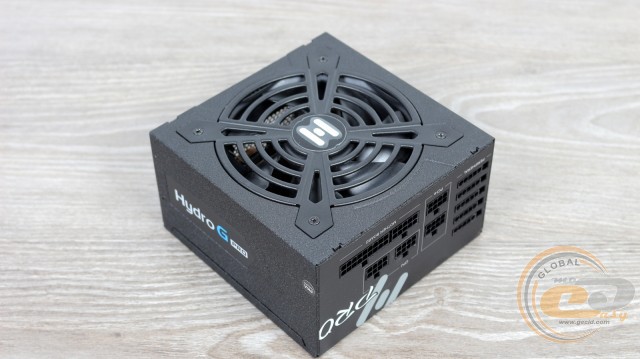

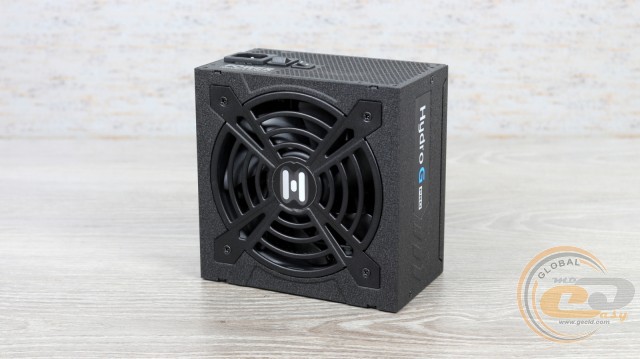

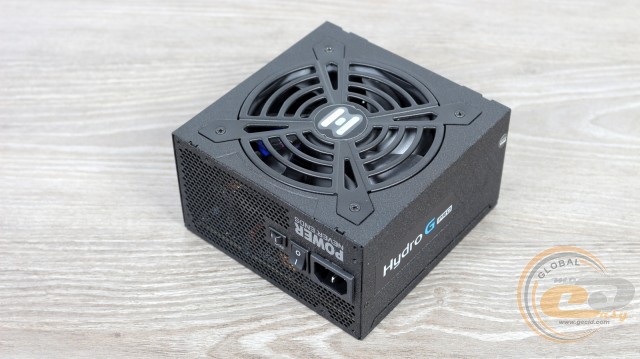

Практичный черный матовый окрас придает источнику FSP Hydro G Pro 750W строгости, а оригинальная решетка – узнаваемости среди множества других похожих «коробочек». Стилизованный логотип линейки также выглядит неординарно.

Размеры немного уменьшились по сравнению с предшественником– длина равна 150 вместо 170 мм. Причем столь компактные размеры (150 х 150 х 86 мм) характерны и для киловаттника.

FSP Hydro G Pro 750

Соответственно слегка уменьшились и габариты вертушки – вместо 135-мм решения применяется 120-мм. Совсем скоро узнаем, насколько оно комфортно для ушей пользователя. Кстати, вентилятор немножко смещен в сторону входного разъема, возможно, для более эффективного охлаждения элементов входного фильтра и первичной цепи.

FSP Hydro G Pro 750

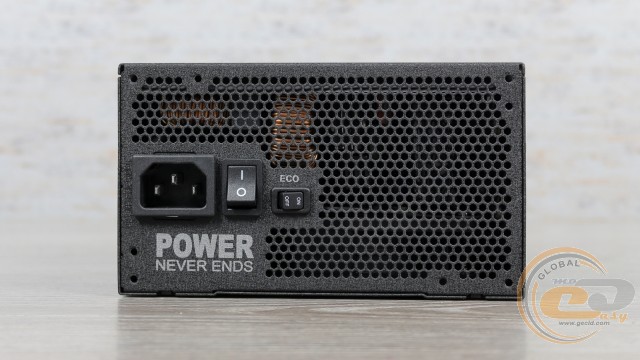

Тыльная панель получила переключатель режимов работы системы охлаждения, которого нет у предшественника. Никуда не делся привычный выключатель, разъем питания и отверстия в виде сот. Да, вместо девиза «Power newer ends» можно было сделать еще десяток-другой отверстий. Но это уже так, придирки.

FSP Hydro G Pro 750

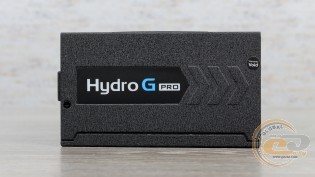

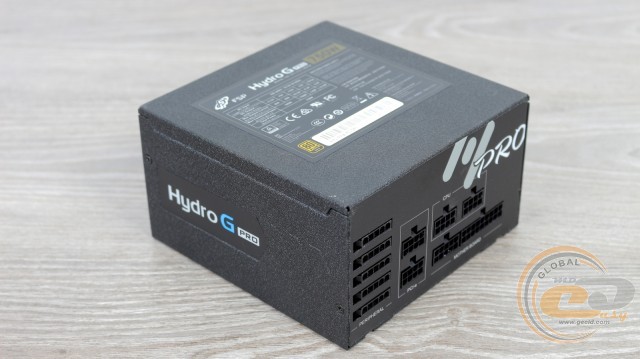

Изначально на боковинах источника размещены наклейки в синих тонах.

FSP Hydro G Pro 750 FSP Hydro G Pro 750

Их можно заменить на зеленоватые или красные из комплекта поставки. Такая вот мелочь ради дизайна, которая многим будет приятна.

Кстати, в этой же плоскости видны крепежные винты. На одном из них нашлось место для гарантийной пломбы, которую мы не советуем срывать целых 10 лет – именно такой гарантийный срок предоставляет производитель.

FSP Hydro G Pro 750

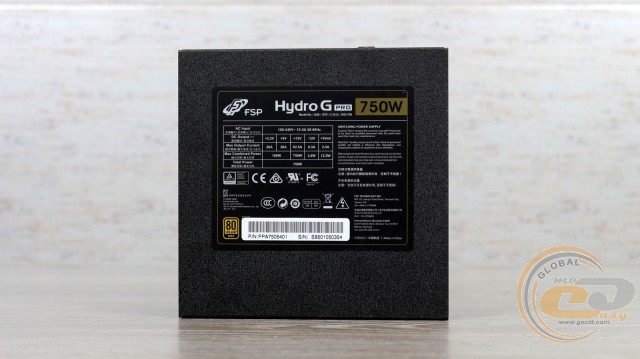

Но самой интересной традиционно является верхняя этикетка с электротехническими параметрами. В их числе упоминается единственная линия +12В мощностью до 750 Вт, а также максимум 120 Вт для более мелких каналов +3,3В и +5В. Похожие показатели (100% мощности по линии 12 В и 120 Вт для двух поменьше) характерны для всех без исключения пяти устройств линейки.

FSP Hydro G Pro 750

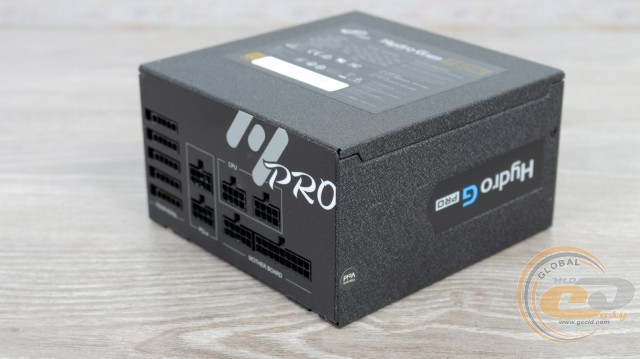

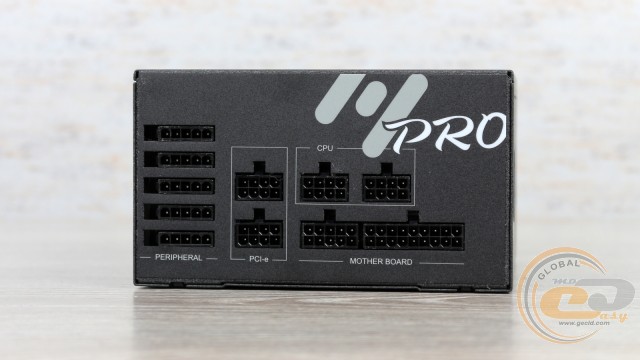

Все кабели у FSP Hydro G Pro 750W съемные и выполнены в виде удобных в укладке шлейфов привычного калибра 18 AWG (1,024 мм в диаметре с площадью сечения 0,823 мм2). Да и длины во всех случаях более чем достаточно.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный ATX

1

60

4+4-контактный ATX12V

2

70

два 6+2-контактных PCIe

1

50-65

два 6+2-контактных PCIe

1

65-80

четыре SATA

2

50-65-80-90

два SATA + два PATA

2

50-65-80-95

два SATA + PATA + FDD

1

50-65-80-95

Основные коннекторы питания представлены 20+4-контактным ATX и парой 4+4-контактных ATX12V. Так что запитать даже Hi-End-систему с мощными топовыми комплектующими можно будет без проблем. В наличии и четыре разъема PCIe в 6+2-контактном исполнении для связки пары производительных видеокарт. А для периферии в общей сложности имеем четырнадцать SATA (именно столько, это не ошибка), пять PATA и вечно живой FDD. Все это на пяти отдельных проводах. Так что коннекторов хватит с запасом, а такое их разнообразие позволит задействовать только действительно нужные кабели.

FSP Hydro G Pro 750

Возле разъемов есть соответствующие надписи, чтобы ничего не перепутать при подключении. Количество и форма контактов разъемов также отличаются между собою.

Внутреннее устройство

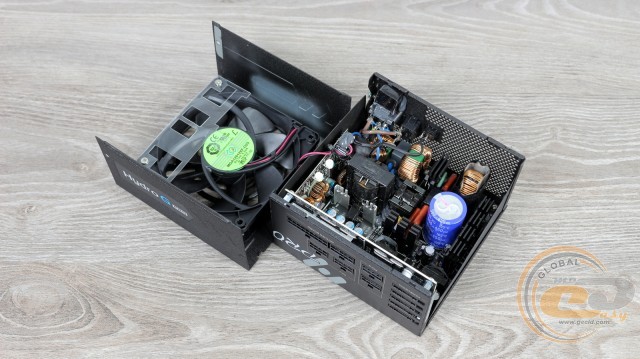

Полюбовались, вот и хорошо. Время посмотреть на то, что в самом деле спрятано под красивой этикеткой.

FSP Hydro G Pro 750

Вентилятор MGA12012XF-O25 имеет диаметр 120 мм и потребляет 6,24 Вт мощности (12 В при 0,52 А). Производитель сообщает об использовании гидродинамического подшипника (FDB), что вместе с 10-летней гарантией вызывает уверенность в длительной его работе. Также в наличии прозрачная пластина для оптимизации воздушных потоков. Ее щедрая перфорация вызывает сомнения в пользе данного элемента, хотя инженерам наверняка виднее.

FSP Hydro G Pro 750

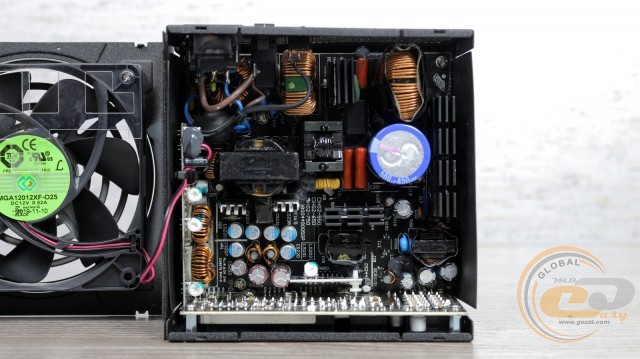

Пассивное охлаждение включает в себя три черных радиатора в первичной цепи и пару небольших алюминиевых элементов во вторичной. Для «золотого» решения этого должно быть достаточно.

FSP Hydro G Pro 750

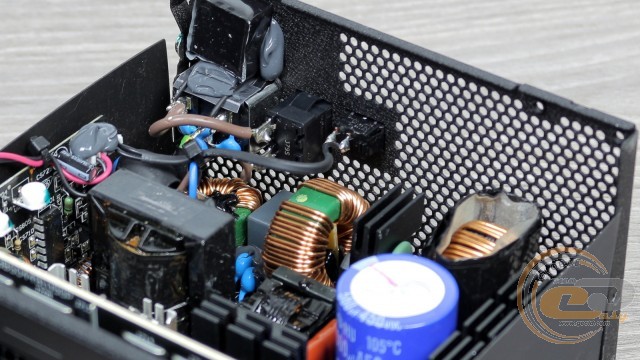

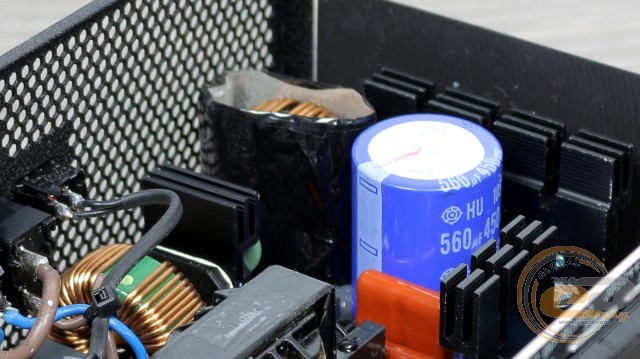

На входе имеем двухкаскадный EMI-фильтр, один из дросселей которого расположился в горизонтальной плоскости. Часть его элементов, как обычно, для экономии пространства распаяна у входного разъема. Варистор на месте, да и вообще следов какой-либо экономии здесь нет и близко.

FSP Hydro G Pro 750

Пара диодных сборок может похвастать общим радиатором между ними. А вот распаянный рядом третий дроссель уже является частью модуля APFC.

FSP Hydro G Pro 750

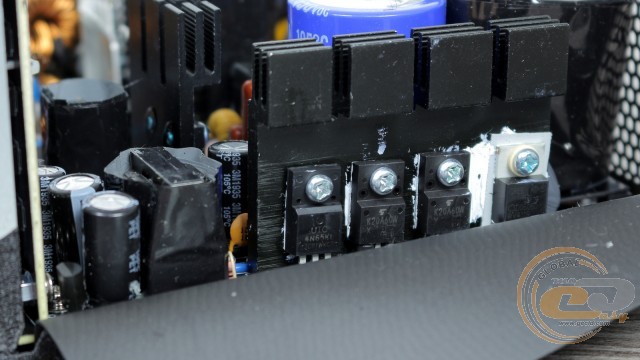

Силовые элементы последнего размещены на отдельном охладителе в полном составе. Имеем два транзистора Toshiba K20A60W, один Unisonic Tech (UTC) 4N65KL и диод Шоттки CREE C3D06060.

FSP Hydro G Pro 750

Еще один радиатор, расположенный уже ближе к середине платы, несет на себе ключи первичного преобразователя – парочку транзисторов STMicroelectronics STF26NM60N.

FSP Hydro G Pro 750

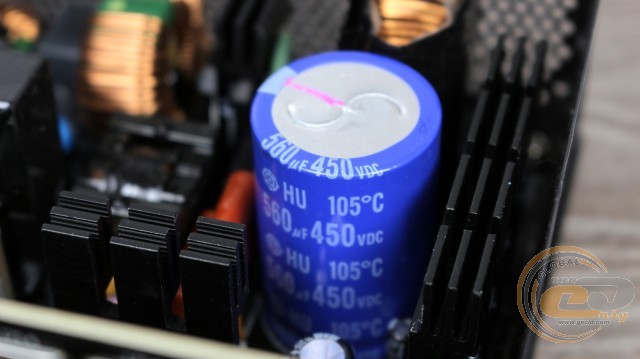

Между черными гребешками виднеется бочонок производства японской компании Hitachi. Как положено, он принадлежит к высокотемпературной серии и обладает емкостью в 560 мкФ, что является довольно хорошим показателем для 750-ваттника.

FSP Hydro G Pro 750

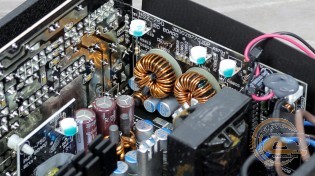

Используемая платформа собственной разработки сочетает в себе полумостовую топологию и резонансный преобразователь. За вторичную цепь отвечают силовые элементы, распаянные на обратной стороне PCB. При виде сверху на их наличие намекают лишь два алюминиевых гребешка возле главного трансформатора.

FSP Hydro G Pro 750 FSP Hydro G Pro 750

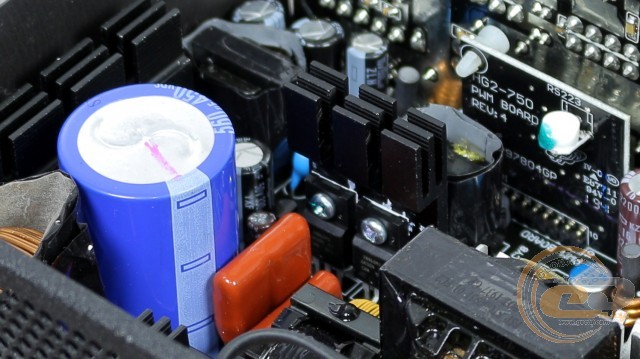

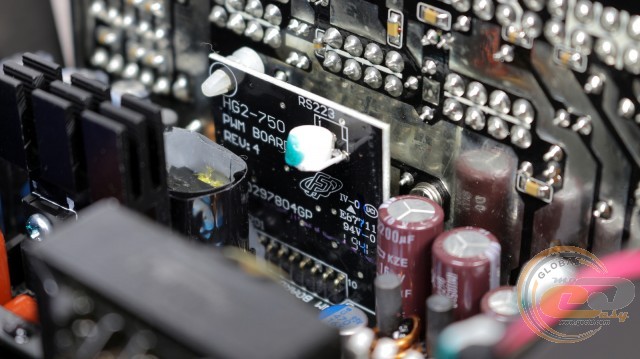

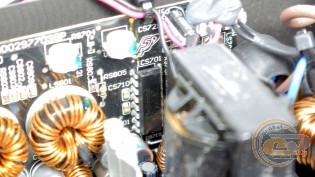

Управляющий контроллер Weltrend WT7527 расположен на одной плате с составляющими DC-DC-преобразователя вторичных напряжений.

FSP Hydro G Pro 750 FSP Hydro G Pro 750

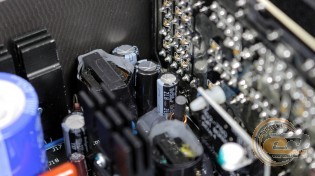

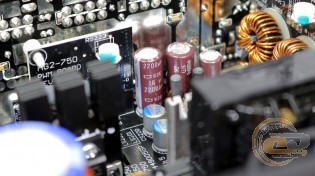

Нам обещали только японские конденсаторы и…обещание сдержано! Здесь мы увидели исключительно решения от Rubycon и Nippon Chemi-con из высокотемпературных серий. Так что источник запросто сможет прожить как минимум в течение гарантийных лет.

FSP Hydro G Pro 750

На еще одной небольшой дочерней плате разместилась микросхема-супервайзер SITI PS223H. Благодаря ей блок питания получил следующие опции:

  • защиту от повышенного выходного напряжения (OVP);
  • защиту от короткого замыкания (SCP);
  • защиту от перегрузки по мощности (OPP);
  • защиту от перегрузки по току каждого канала (OCP);
  • защиту от перегрева (OTP).

В списке на сайте FSP и коробке не упоминается только защита от пониженного выходного напряжения (UVP). Но поскольку данный контроллер поддерживает и ее, то у нас есть все причины полагать, что и она была реализована производителем.

Кросс-нагрузочные характеристики

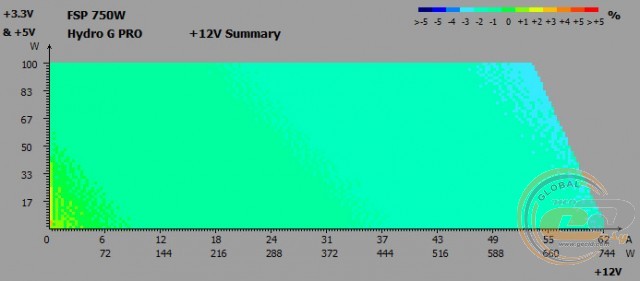

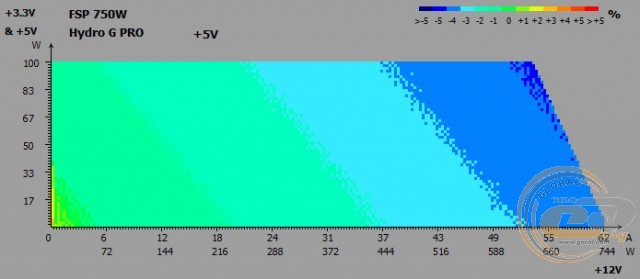

Время испытаний, наших с вами любимых. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

FSP Hydro G Pro 750

FSP Hydro G Pro 750

FSP Hydro G Pro 750

Во время кросс-нагрузочных тестов на основных линиях питания FSP Hydro G Pro 750W были зафиксированы следующие отклонения:

  • линия +3,3В: от -3% до +1%;
  • линия +5В: от -4% до +1%;
  • линия +12В: от -3% до +1%.

На всех каналах отклонения от номинала находятся в пределах нормы и далеки от допустимых границ. Но давайте теперь посмотрим на качество создаваемого напряжения.

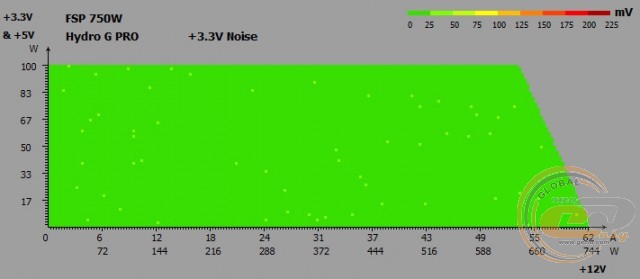

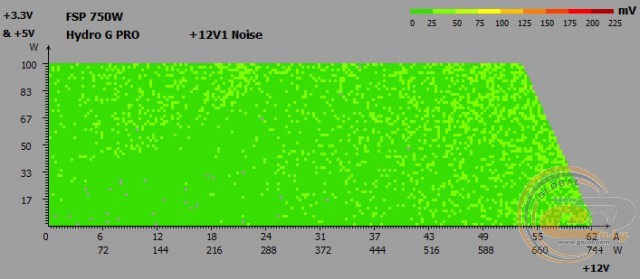

Шумы и пульсации во всем диапазоне напряжений

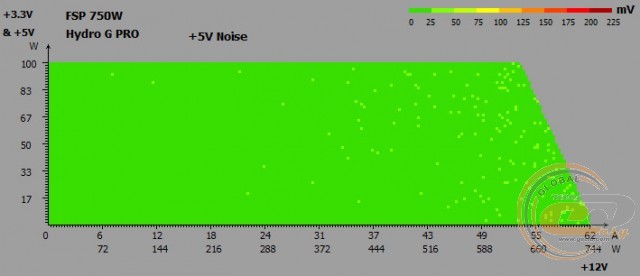

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

FSP Hydro G Pro 750

FSP Hydro G Pro 750

FSP Hydro G Pro 750

На всех трех линиях мы зафиксировали скачки всего лишь в пределах 50 мВ. Это хорошие показатели для младших линий, а для 12-вольтной – отличные.

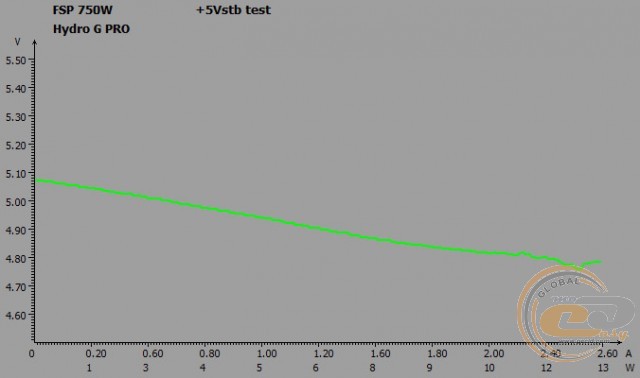

Дежурная линия питания +5VSB

FSP Hydro G Pro 750

Состояние дежурной линии питания в блоке FSP Hydro G Pro 750W заставило поволноваться. В зависимости от нагрузки напряжение на ней меняется в пределах от 5,07 до 4,76 В (от +1,4% до -4,8%). Еле-еле, но все же вписались в допустимые ±5%.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

80

150

225

325

420

550

650

750

Нагрузка*, %

11

20

30

43

56

73

87

100

PFC

0,8

0,92

0,95

0,98

0,98

0,99

0,99

0,99

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания очень хорош. Уже при потребляемой мощности в 150 Вт коэффициент PFC достиг 0,92, что и требовалось согласно стандарту 80PLUS Gold (0,9 при 50% нагрузке). Максимальное же значение (0,99) зафиксировано при нагрузке 550 Вт и выше.

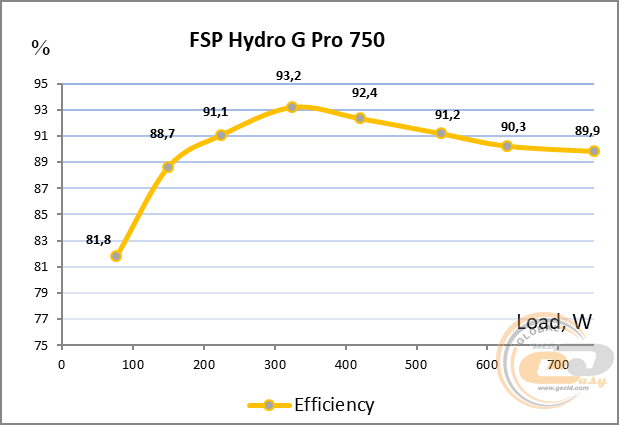

КПД

FSP Hydro G Pro 750

Тест реальной эффективности при разных нагрузках подтвердил соответствие модели FSP Hydro G Pro 750W стандарту 80PLUS Gold. При нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 88%, 92% и 88% соответственно. Причем на немалые 0,7 – 1,9%.

Наиболее эффективным источник оказался при нагрузке от 190 до 700 Вт – в столь широком диапазоне КПД превышает 90%.

Система охлаждения и температурный режим

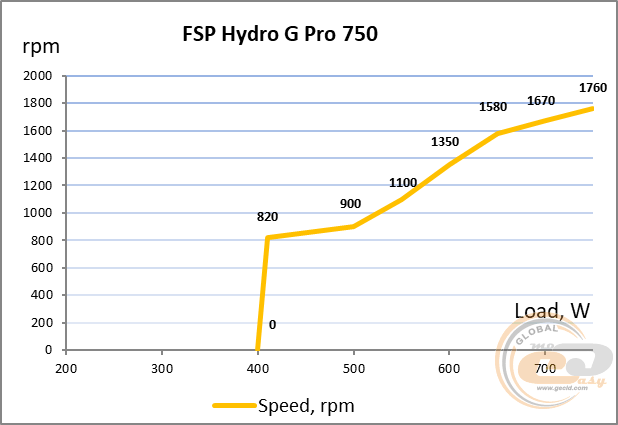

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

FSP Hydro G Pro 750

И снова возвращаемся к переключателю на тыльной панели. Положение «On» активирует гибридный режим работы СО, в котором вентилятор до определенного момента не будет вращаться вовсе. В нашем случае вертушка стартовала при нагрузке 400 Вт, и до отметки 550 Вт (1100 об/мин) работала очень тихо. Далее шум от ее вращения оставался тихим до 600 Вт (1300 об/мин). А вот с дальнейшим увеличением нагрузки вентилятор блока питания уже выделятся на фоне остальных комплектующих.

Если вращение пропеллера на постоянной основе вас не смущает, а низкий нагрев составляющих БП в приоритете, то можете выбрать режим «Off». Вертушка изначально будет очень тихо работать на скорости около 800 об/мин.

FSP Hydro G Pro 750

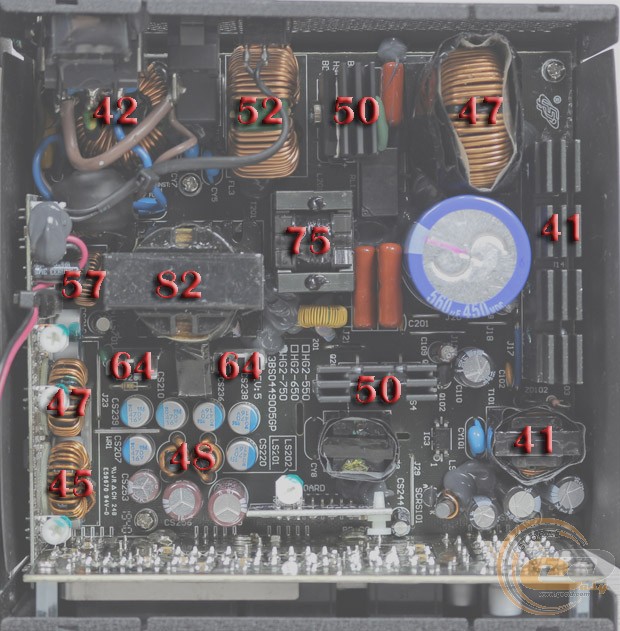

Карта температур была составлена по итогам работы источника в течение 20 минут в режиме постоянной полной нагрузки (750 Вт). Но даже в столь суровом испытании с нагревом проблем не было. Самым горячим оказался главный трансформатор. Он прогрелся до 82°C, оставляя некий задел до критичных значений. Остальные узлы вселяют еще больше оптимизма.

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне номинальной мощности FSP Hydro G Pro 750W не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора. А ведь это очень важно для устройства с гибридной работой СО.

OverLOAD

Нагрузку на тестируемую модель мы увеличивали до 880 Вт (+17%), а выходные показатели все еще оставались в норме. На отметке 900 Вт уже сработала защита по перегрузке, что внушает еще больше доверия к ее реализации.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы задействован мощный 6-ядерный процессор Intel Core i7-4960X в разгоне до 4,4 ГГц. В качестве видеоускорителей мы использовали модели Palit GeForce RTX 2080 GamingPro OC и Palit GeForce RTX 2060 SUPER GamingPro OC.

Материнская плата

ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express)

Процессор

Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, 130 Вт TDP) @ 4,4 ГГц, 1,3 В

Кулер

Thermalright TRUE Spirit 120M

Оперативная память

4 x DDR3-1333 4096 MБ Transcend PC3-10600

Видеокарты

Palit GeForce RTX 2080 GamingPro OC 8GB GDDR6

Palit GeForce RTX 2060 SUPER GamingPro OC

Жесткий диск

WD Caviar Blue 1 ТБ (WD10EALX)

Корпус

Spire SwordFin SP9007B с двумя 120-мм вентиляторами

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась с помощью стресс-теста FPU+GPUs в AIDA64. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, а напряжение на линиях питания +12В, +5В и +3,3В фиксировалось мультиметром MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

Режим

Величина, В

Отклонение, %

+12В

Idle

12,13

+1,1

Burn

12,16

+1,3

+5В

Idle

5,09

+1,8

Burn

5,16

+3,2

+3,3В

Idle

3,35

+1,5

Burn

3,43

+3,9

Входное энергопотребление, Вт

Idle

90

Burn

582

Источник FSP Hydro G Pro 750W оказался весьма «позитивным» – никаких просадок напряжений, что, впрочем, мы и ожидали от недешевого решения с современной схемотехникой.

В простое напряжения получились идеальными и с минимальным отклонением от номинала – всего лишь на 1,1% – 1,8%. А вот при работе в нагрузке выходные показатели младших линий несколько повысились – разница от номинала составила 3,2% – 3,9%. Самый же востребованный 12-вольтный канал остался почти непоколебимым.

Энергопотребление в простое и в выключенном состоянии компьютера

Энергопотребление FSP Hydro G Pro 750W в выключенном состоянии (3 Вт) компьютера и в спящем режиме (7 Вт) соответствует показателям других близких по мощности решений, побывавших в нашей тестовой лаборатории.

Итоги

FSP Hydro G Pro 750

В сегменте бюджетных решений блоки питания от FSP достойны уважения. Это утверждение не теряет своей актуальности, даже когда речь заходит о «золотых» источниках. В этом мы еще раз убедились на примере блока питания FSP Hydro G Pro 750W (HG2-750) стоимостью около $140.

Его нельзя назвать доступным, да и конкурентов у него хватает. Тем не менее производитель позаботился о создании действительно качественного устройства. Вентилятор на гидродинамическом подшипнике, высокотемпературные японские конденсаторы, разъемы в большущем количестве, полностью модульные кабели-шлейфы. И все это дополняется 10-летней гарантией.

Понравились нам и выходные показатели, которые вполне соответствуют классу устройства. Но есть здесь и то, что хотелось бы улучшить. В последнее время в высокопроизводительные БП производители нередко устанавливают именно 120-мм вентиляторы, хотя 140-мм модели смотрятся более предпочтительно с точки зрения соотношения эффективности и уровня шума. В данном случае применение меньшего диметра крыльчатки обусловлено компактными габаритами, но это вылилось в шум выше среднего при нагрузке 600 Вт и больше. Насколько это критично – решать уже вам. При этом до отметки 550 Вт вопросов по шуму не было вообще.

В итоге FSP Hydro G Pro 750W однозначно стоит рассматривать в качестве претендента на покупку, если кошелек позволяет и есть желание потратиться на источник, который будет радовать многие годы и переживет смену не одной системы.

Достоинства:

  • оригинальный дизайн с возможностью мелкого улучшения;
  • высокий уровень КПД (80PLUS Gold);
  • достойный запас по мощности (более 17%);
  • современная схемотехника с использованием DC-DC-преобразователей;
  • отличное состояние напряжения на линиях питания +12В, +5В и +3,3В;
  • очень низкие отклонения от номиналов напряжений при подключении к мощной конфигурации;
  • низкие пульсации;
  • наличие всех видов защит;
  • возможность работы в широком диапазоне сетевого напряжения;
  • активный метод компенсации реактивной мощности;
  • низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
  • полностью модульная система кабелей-шлейфов;
  • огромное количество коннекторов для подключения различных устройств;
  • очень эффективная система охлаждения с гибридным режимом работы;
  • вентилятор на гидродинамическом подшипнике;
  • тихая работа пропеллера на большей части диапазона нагрузки;
  • использование исключительно японских конденсаторов.

Особенности:

  • уровень шума при нагрузке более 600 Вт мог бы быть и пониже.
