Обзор блока питания FSP SFX PRO 350W (FSP350-50SAC): малыш для экономных

09-09-2022

Продукция компании FSP Group знакома нашим читателям не по наслышке. Естественно, в ее обширном ассортименте нашлось место и для компактных источников питания формата SFX. Правда, их всего два — мощностью 350 и 450 Вт. Тем не менее, они будут весьма интересны для сборки компактного компьютера с интегрированным GPU либо дискретной графикой начального уровня.

А 350-ваттник FSP SFX PRO 350W (FSP350-50SAC) подкупает и вовсе бюджетной стоимостью — около $30-35. Давайте же узнаем, насколько тихим и эффективным будет столь недорогое устройство, а также какая система окажется ему «по зубам».

Спецификация

Модель

FSP SFX PRO 350W

(FSP350-50SAC)

Тип

SFX12V V3.3

Номинальная мощность, Вт

350

Мощность по каналу 12В, Вт

350

Мощность линий +3,3В и +5В, Вт

85

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

16

Максимальный выходной ток канала +5В, А

16

Максимальный выходной ток канала +12В, А

29,2

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

2,5

Входное напряжение, В

100 − 240

Частота, Гц

50 − 60

Входной ток, А

2 – 5

КПД, %

≥85

Сертифицирован 80 PLUS

Bronze

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

≤99

PCIe-разъемов

2 (6+2-контактные)

Модульный

Нет

Диаметр вентилятора, мм

80

Тип подшипника вентилятора

Подшипник скольжения с нарезкой

(Rifle Bearing)

Защиты

OCP, OVP, SCP, OPP, OTP

Размеры источника, мм

100 х 125 х 63

Вес, кг

1,196

Время наработки на отказ БП (MTBF), часов

100 000

Сайт производителя

FSP

Страница устройства

FSP SFX PRO 350W

Упаковка и комплект поставки

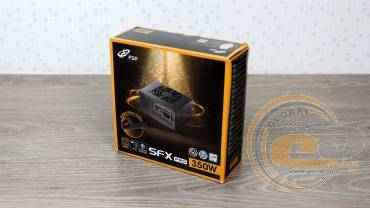

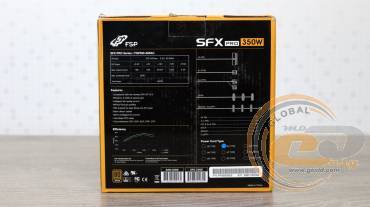

Коробка с фирменным оформлением сообщает много полезной информации. В ее числе — сведения о КПД (имеем полноценный 80 PLUS Bronze), коннекторах, защитах, электротехнических характеристиках, а также некоторых особенностях внутреннего строения устройства.

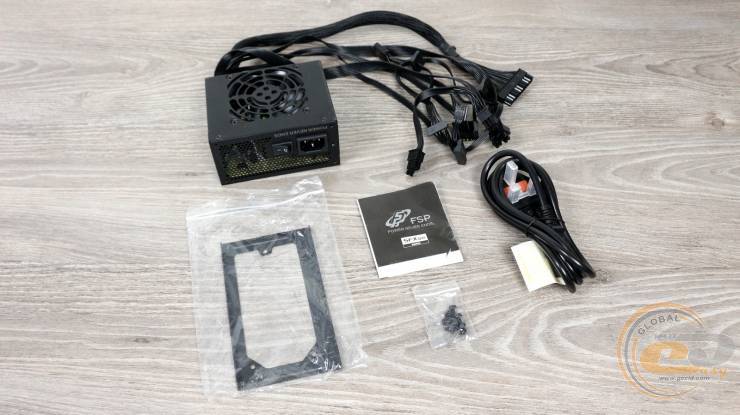

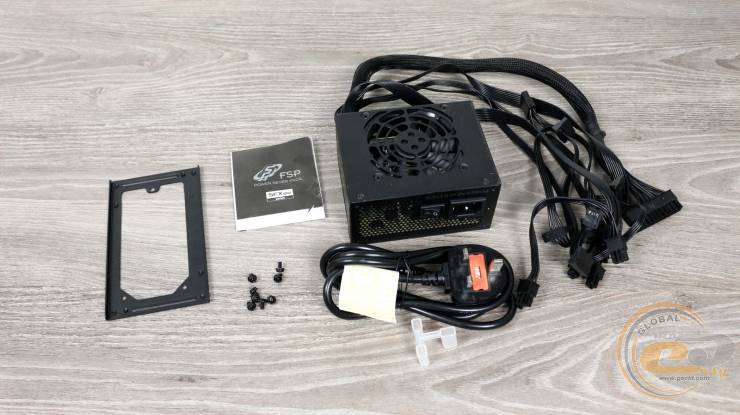

Сам БП дополнен сетевым шнуром питания (в розничной продаже он будет с привычной евровилкой), крепежными винтами, рамкой для установки источника в ATX-корпус и бумажной документацией.

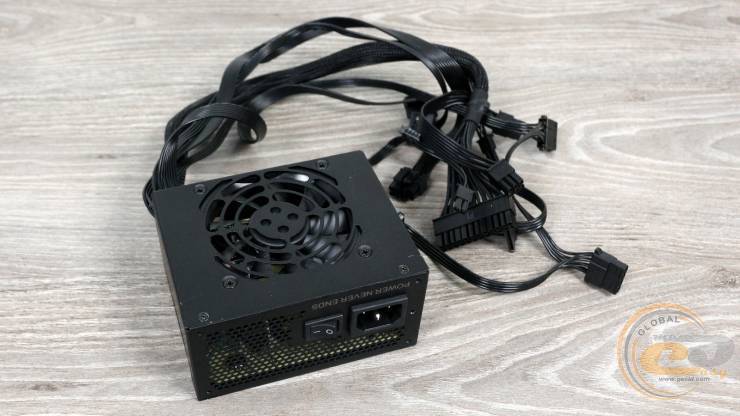

Внешний вид

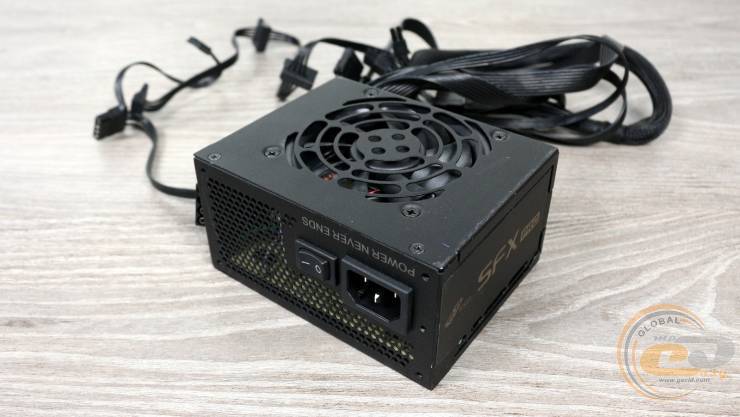

Источник FSP SFX PRO 350W получил привычные для SFX-устройств размеры 100 х 125 х 63 мм при весе почти 1,2 кг. В оформлении на родство с другими источниками FSP намекает разве что надпись «POWER NEVER ENDS» в тыльной части.

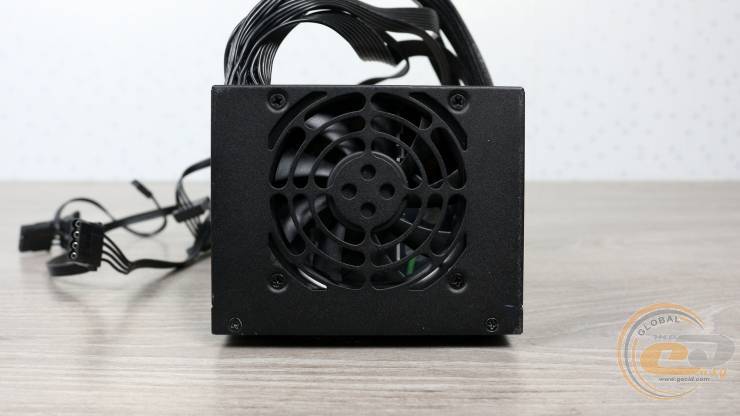

В остальном все более чем привычно: черный матовый окрас, перфорация над 80-мм пропеллером,..

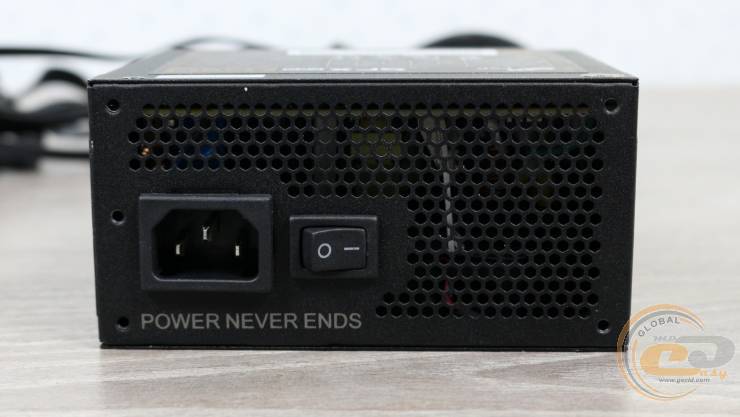

...отверстия-соты и выключатель у разъема питания.

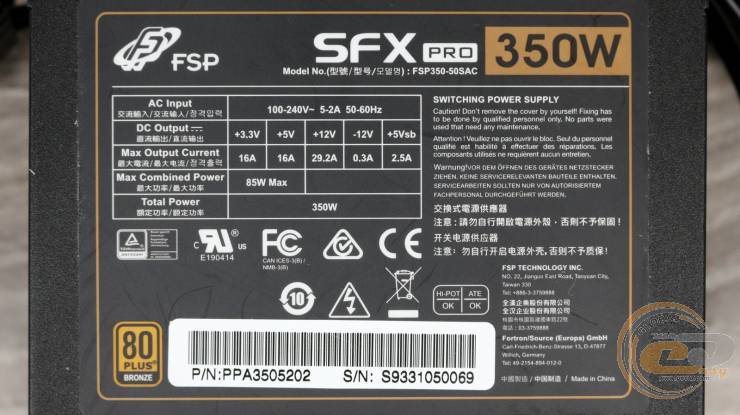

Из интересного — наклейка на самой большой грани, которая сообщает о применении единственной линии +12В мощностью 100% от номинала. Следовательно, внутри обязательно увидим раздельную стабилизацию выходных напряжений. Для младших же каналов +3,3В и +5В выделено в общей сложности 85 Вт или по 16 А на каждый. Таких показателя вполне хватит для питания компактной системы с небольшим количеством периферийных устройств.

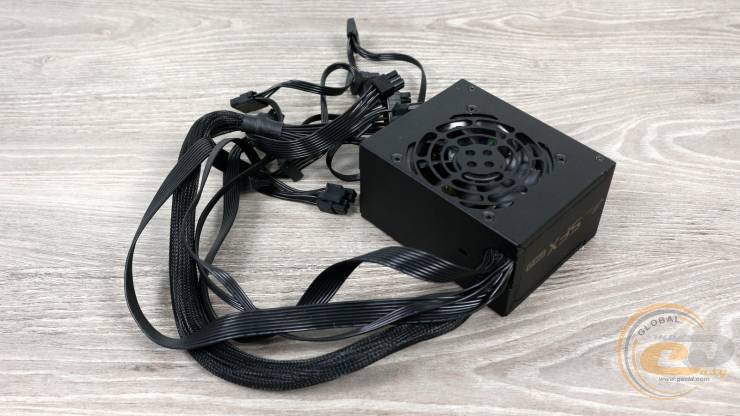

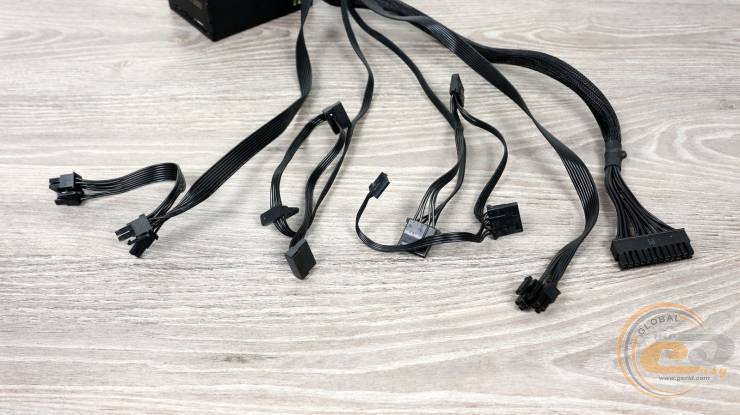

Почти все кабели у FSP SFX PRO 350W выполнены в виде гибких шлейфов калибра 20 AWG, которые выходят непосредственно из корпуса. Да, для питания процессора и видеокарт можно было бы взять и провода покрупнее. С другой же стороны, в компактной системе обычно подбираются энергоэффективные компоненты, поэтому такой экономный подход вполне имеет право на существование. А вот защитную окантовку в месте выхода проводов из корпуса все же хотелось бы увидеть.

Основные коннекторы питания представлены 20+4-контактным ATX и 4+4-контактным ATX12V. В то же время для питания графической подсистемы предусмотрена пара 6+2-контактных PCIe на одном проводе. Поэтому в теории подключить сюда можно почти любую современную видеокарту. А вот периферийные коннекторы на трех проводах позволят подсоединить три устройства SATA, три PATA и даже «вечно молодой» FDD. Для компактного ПК такого количества разъемов будет более чем достаточно. Да и длина кабелей набрана с запасом.

Полная их конфигурация выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Калибр применяемых проводов

20+4-контактный ATX

1

50

20 AWG

4+4-контактный ATX12V

1

50

20 AWG

два 6+2-контактных PCIe

1

40-55

20 AWG

три SATA

1

30-50-60

20 AWG

три PATA (Molex) и один FDD

1

40-55-70-85

20 AWG

Внутреннее устройство

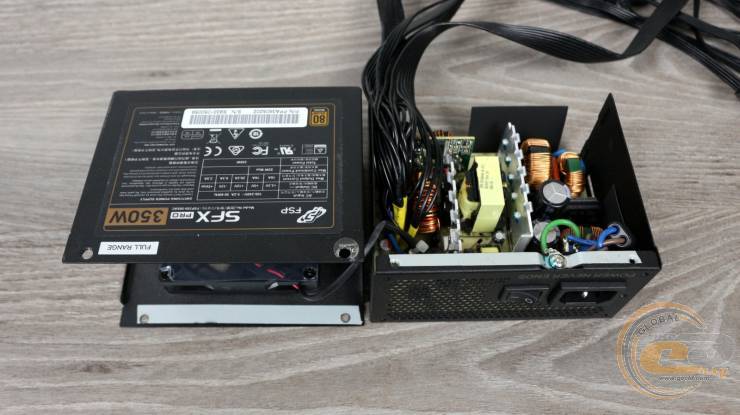

Гарантийная наклейка окончательно и безвозвратно испорчена, но удовлетворить любопытство гораздо важнее. Внутри взору предстает компактная компоновка с парой радиаторов (по одному в первичной и вторичной цепи) и всего одной дочерней платой DC-DC-преобразователя.

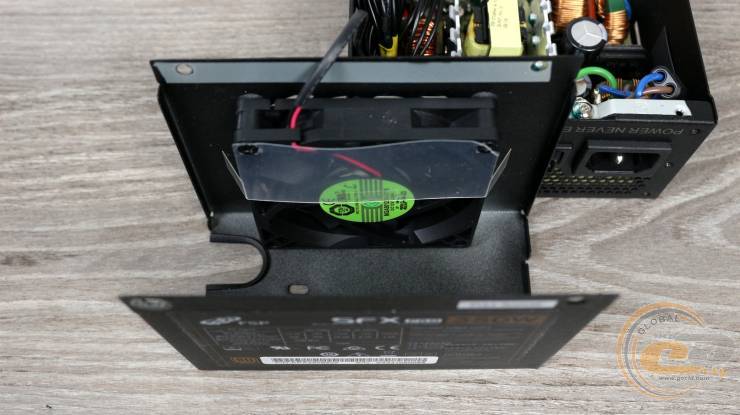

Вся «начинка» обдувается вентилятором PROTECHNIC MGA8012ZR на основе подшипника скольжения с нарезкой (Rifle Bearing). Диаметр крыльчатки составляет 80 мм, а скорость ее вращения достигает весьма быстрых и, как следствие, громких 4200 об/мин. Питание же подается через 2-контактный коннектор, при этом вертушка потребляет до 4,2 Вт (0,35 А при 12 В).

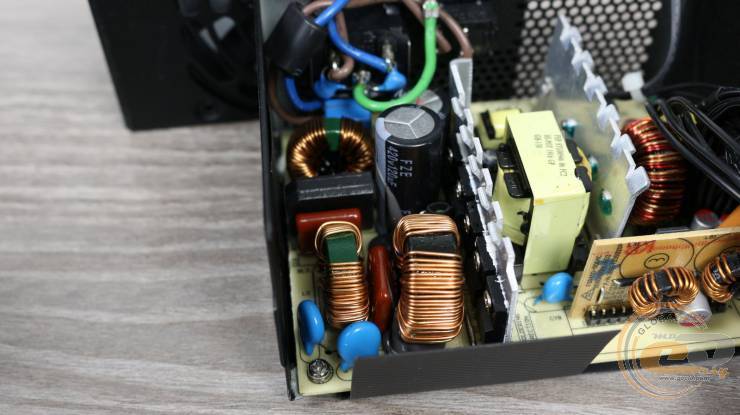

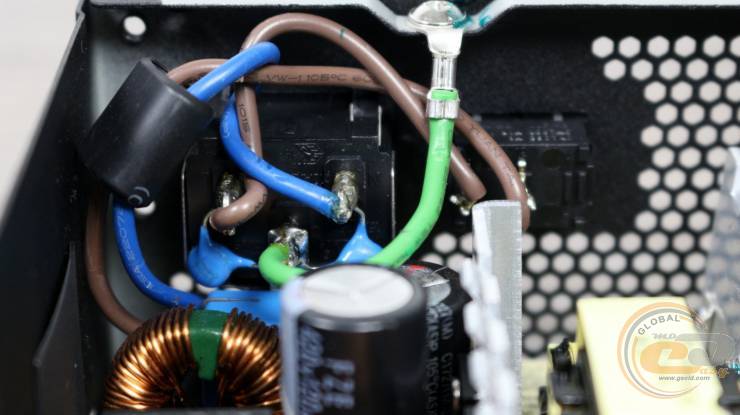

Теперь подробнее о схемотехнике. Входной EMI-фильтр FSP SFX PRO 350W радует наличием набора X- и Y-конденсаторов, пары дросселей и термистора. Есть здесь и пара диодных сборок, которые закреплены между собой без радиатора. Что же, вполне простительно, учитывая проходящий здесь сравнительно небольшой ток — до 5 А.

На первом радиаторе видны пять силовых элементов. Три из них активно «дружат» с дросселем в узле APFC, сводя к минимуму реактивную составляющую мощности. А два оставшиеся являются ключами первичной цепи.

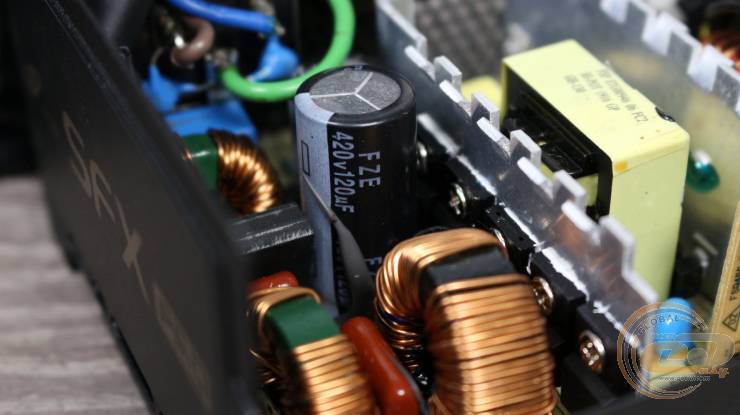

Пара входных конденсаторов FOAI китайского производства принадлежат к высокотемпературной серии до 105°C, да и к тому же имеется запас по напряжению - 420 В. Общая их емкость равна около 200 мкФ, что неплохо как для 350-ваттного решения. А вот найти информацию в сети об их качестве не удалось. Но отметим, что они применяются и в других устройствах под брендом FSP.

В основе FSP SFX PRO 350W лежит платформа собственного производства. Учитывая мощность 350 Вт, на размерах трансформатора не экономили, что весьма приятно.

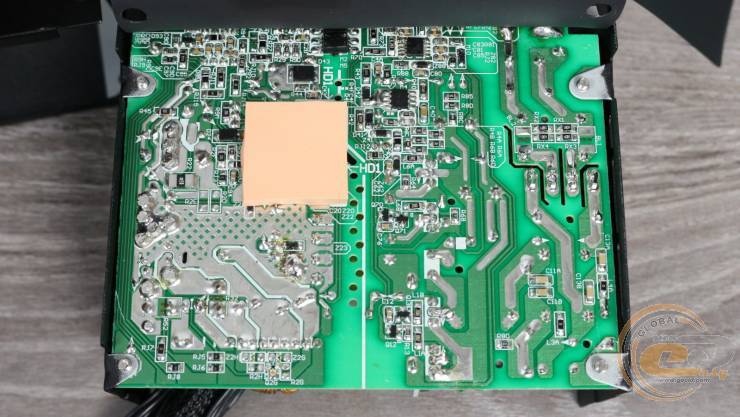

На обратной стороне основной PCB распаяны силовые элементы синхронного выпрямителя, обеспечивающие напряжение +12В. Тепло от них через термопрокладку отводит сам корпус источника.

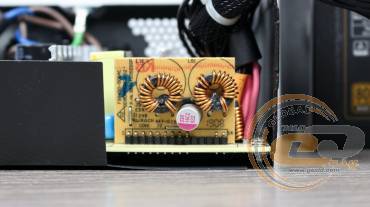

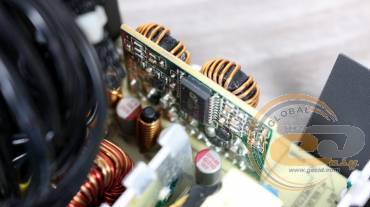

Несмотря на сравнительно доступную стоимость устройства, младшие каналы +3,3В и +5В в нем формируются с помощью DC-DC-преобразователей на дочерней плате.



Последние работают под управлением микросхемы APW7159C, которую мы уже много раз встречали внутри гораздо более мощных БП.

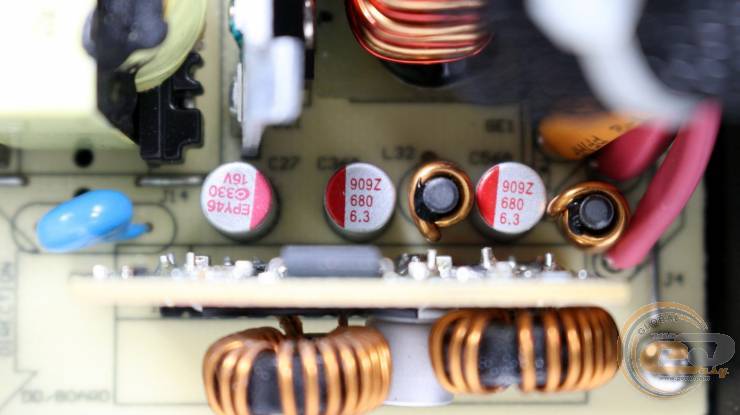

Кстати, в составе DC-DC-преобразователей и выходном фильтре применяются только надежные твердотельные конденсаторы, что должно позитивно отразится на ресурсе устройства.

В завершение приведем такой вот немаленький список реализованных защит:

  • защита от повышенного выходного напряжения (OVP)
  • защита от короткого замыкания (SCP)
  • защита от перегрузки по мощности (OPP)
  • защита от перегрузки по току каждого канала (OCP)
  • защита от перегрева (OTP)

Для полного счастья не хватает разве что защиты от пониженного выходного напряжения (UVP).

Кросс-нагрузочные характеристики

Что за обзор без тестов? Правильно, без них ну совсем никак.

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

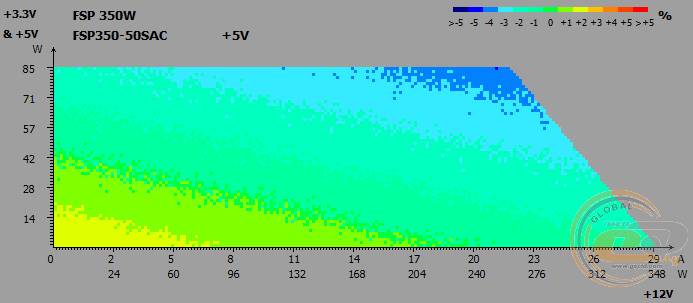

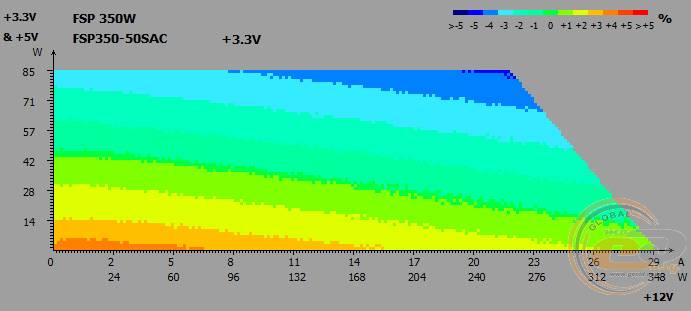

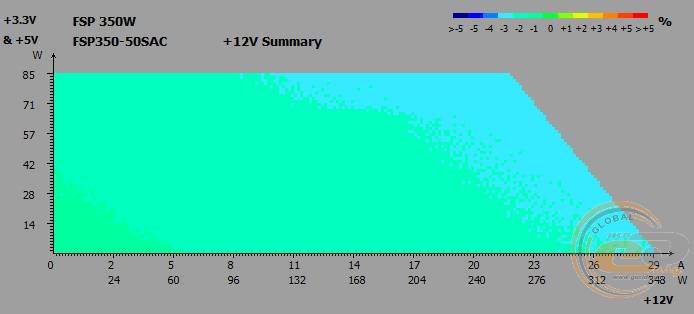

Вовремя кросс-нагрузочных тестов на основных линиях FSP SFX PRO 350W были зафиксированы следующие отклонения напряжений:

  • линия +3,3В: от -5% до +4%
  • линия +5В: от +2% до -4%
  • линия +12В: от -1% до -3%

Узел стабилизации напряжений звезд с неба не хватает, но со своими прямыми обязанностями справляется. Так, на всех трех линиях отклонения были в требуемых пределах. А самая востребованная из них, 12-вольтная, оказалась и самой стабильной.

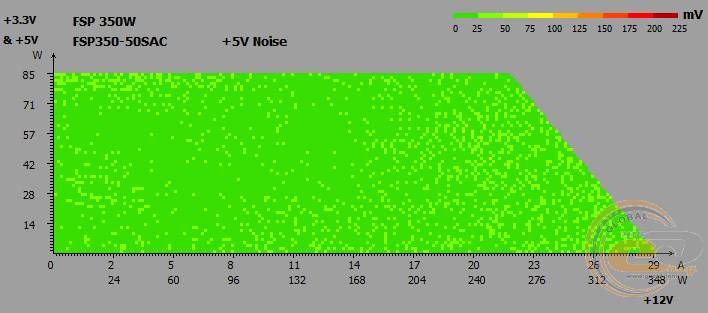

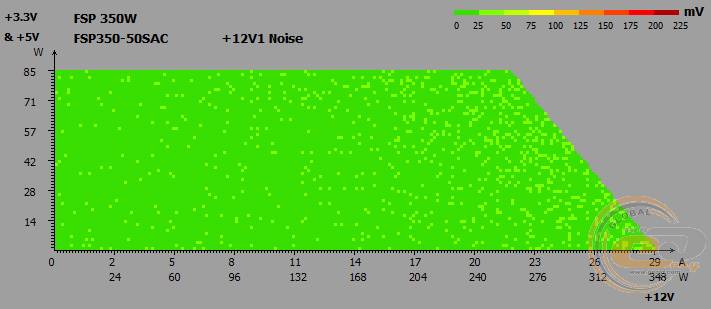

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ
  • линия +12В: 120 мВ

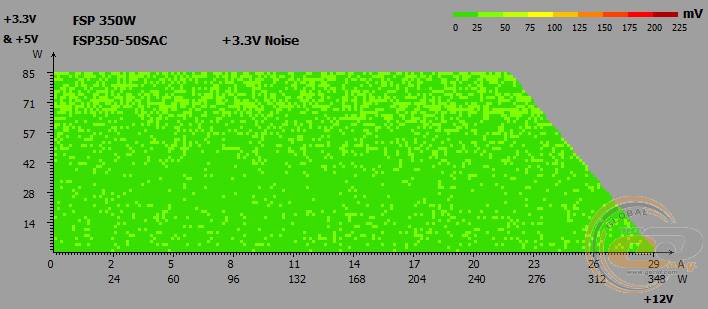

Несмотря на небольшое количество конденсаторов на выходе БП, пульсаций также в пределах нормы. На всех трех линиях размах амплитуды (peak-to-peak) не покидает пределы 50 мВ, что для канала +12В является отличным показателем.

Дежурная линия питания +5VSB



Закономерно, что и состояние дежурной линии питания FSP SFX PRO 350W не вызвало никаких замечаний. В зависимости от нагрузки напряжение на ней меняется в допустимых пределах: от 5,11 до 4,85 В (от +2,2% до -3%).

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

35

70

100

140

170

200

250

300

350

Нагрузка*, %

10

20

29

40

49

57

71

86

100

PFC

0,74

0,84

0,9

0,94

0,96

0,97

0,98

0,98

0,99

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания также отлично справляется со своей задачей. При потребляемой мощности 100 Вт (29% от номинала) коэффициент PFC достиг требуемых 0,9, дальше плавно повышаясь до максимальных 0,99.

КПД

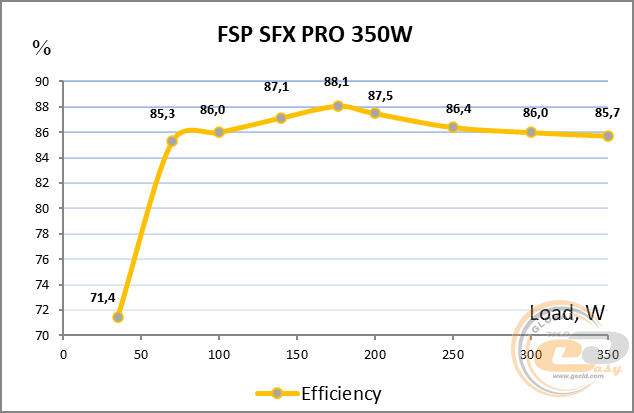

Тест реальной эффективности при разных нагрузках подтвердил соответствие модели FSP SFX PRO 350W стандарту 80 PLUS Bronze для напряжения 230 В. При нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 85%, 88% и 85% соответственно.

Система охлаждения и температурный режим

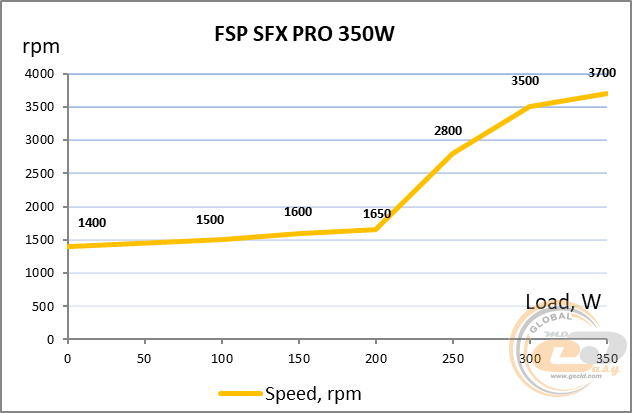

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла 23-27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

При нагрузке до 200 Вт (57% от номинала) система охлаждения работает очень тихо, а скорость вращения вентилятора находится в пределах 1650 об/мин. Далее частота пропеллера уже более резко повышалась аж до некомфортных для ушей 3500-3700 об/мин при нагрузке 300 Вт и выше. Оценить акустический фон на промежуточных значениях поможет следующая таблица:

Диапазон нагрузки, Вт

Частота вращения вентилятора, об/мин

Уровень шума

0 – 200

1400  – 1650

Очень тихо

200 – 250

1650  – 2800

Относительно тихо, комфортно

250 – 300

2800  – 3500

Средний

300 – 350

3500  – 3700

Выше среднего, некомфортный

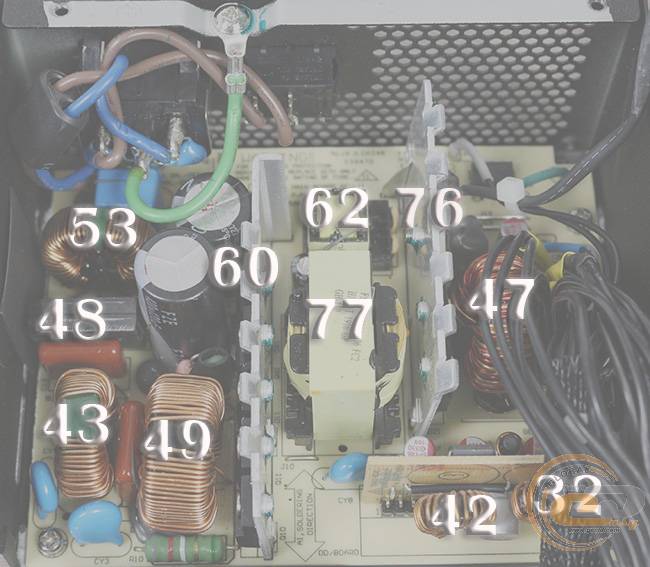

Теперь о нагреве. Карта температур снималась после 15 минут работы при постоянной нагрузке 330 Вт. Как видно, агрессивная настройка работы вентилятора принесла свои плоды — полученные температурные показатели очень низкие, особенно беря во внимание компактные габариты устройства. Так, максимальный нагрев главного трансформатора и радиатора с силовыми элементами вторичной цепи составляет 76-77°C. Остальные же элементы оказались еще холоднее.

В итоге: с нагревом нет никаких проблем, но для любителей акустического комфорта мы советуем подбирать конфигурацию в пределах 250 Вт.

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне номинальной мощности FSP SFX PRO 350W не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора. Вот и хорошо, идем дальше.

OverLOAD

Нагрузку на тестируемую модель мы увеличили до 400 Вт, что равняется приросту +14% к номинальной мощности. Дальше уже срабатывала защита от перегрузки (OPP).

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 8-ядерный процессор Intel Core i7-10700K с TDP 125 Вт. А в качестве видеоускорителя мы использовали PALIT GeForce RTX 2060 SUPER 8 ГБ GDDR6, которая потребляет около 175 Вт.

Материнская плата

MSI MAG Z490 TOMAHAWK (Socket LGA 1200, Intel Z490)

Процессор

Intel Core i7-10700K (8 / 16 x 3,8 – 5,1 ГГц; TDP 125 Вт)

Кулер

Noctua NH-U14S

Оперативная память

2 x 8 ГБ DDR4-4000 Kingston Fury Beast (KF432C16BBK2/16)

Видеокарты

PALIT GeForce RTX 2060 SUPER 8 ГБ GDDR6

Накопитель

Kingston SUV500 480 ГБ

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась с помощью стресс-тестов AIDA FPU и GPUs. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

Режим

Величина, В

Отклонение, %

+12В

Idle

11,96

-0,3

Burn

11,9

-0,8

+5В

Idle

5,1

+2,0

Burn

5,07

+1,4

+3,3В

Idle

3,46

+4,8

Burn

3,37

+2,1

Входное энергопотребление, Вт

Idle

30

Burn

368

Да, столь недорогой и крохотный источник справился с довольно мощной конфигурацией из почти топового процессора и среднепроизводительной видеокарты. К слову, большинство небольших ПК с ограниченным бюджетом обладают куда более скромными компонентами, например вроде AMD Ryzen 5 5600 / Intel Core i5-12400F и AMD Radeon RX 6600 / NVIDIA RTX 3050. Так вот, даже такие сборки будут малышу «по зубам». Но ради достижения акустического комфорта мы все же советовали бы ограничиться видеокартами поскромнее. А для системы без дискретного видео такого блочка и вовсе хватит с более чем двукратным запасом, при этом можно рассчитывать на очень тихую его работу.

Еще несколько слов о состоянии напряжений. Значение линии +12В оказалось лишь чуточку ниже номинала, а канала +3,3В — несколько завышенным в простое. Что интересно, нагрузка плодотворно сказывается на состоянии последнего и отрыв от номинала заметно сокращается. С другой же стороны, так или иначе выхода за пределы нормы не было — DC-DC-преобразователи работают должным образом.

Энергопотребление в простое и в выключенном состоянии компьютера

В дополнение ко всему вышеперечисленному, блок питания FSP SFX PRO 350W порадует своего владельца низким энергопотреблением в выключенном состоянии компьютера  - 2 Вт и в спящем режиме -3 Вт.

Итоги

Источник питания FSP SFX PRO 350W имеет мощность всего 350 Вт, но это не мешает ему быть достойным кандидатом для применения в компактном ПК.

Во-первых, для системы без дискретной видеокарты такая мощность будет даже избыточной. Зато владелец может рассчитывать на очень тихую работу блока питания, что немаловажно.

Во-вторых, как показали практические испытания, протестированный источник справится с достаточно мощной системой. Но для сохранения комфортного акустического фона мы советуем обращать внимание на видеокарты с TDP 75-100 Вт и 65-ваттные процессоры, чтобы в суме система «кушала» не больше 200-250 Вт.

В целом же FSP SFX PRO 350W подкупает сочетанием доступной стоимости, современного наполнения включая DC-DC-преобразователи, достойным набором коннекторов и защит, а также низким нагревом внутренних элементов. Как следствие, за свои $30-35 он отлично подойдет для создания недорого компактного системника с интегрированным GPU или младшей игровой видеокартой.

Достоинства:

  • хороший уровень КПД (80 PLUS Bronze)
  • запас по мощности (+14%)
  • хорошее состояние напряжения на линиях питания +12В, +5В и +3,3В
  • низкие пульсации
  • почти все виды защит
  • раздельная система стабилизации питания
  • возможность работы в широком диапазоне сетевого напряжения
  • пара 6+2-контактных разъемов PCIe
  • все кабели изготовлены в виде длинных гибких шлейфов
  • низкий нагрев внутренних компонентов
  • использование только твердотельных конденсаторов во вторичной цепи
  • наличие рамки для установки в ATX-корпус

Особенности:

  • громкая работа вентилятора при нагрузке 300-350 Вт
  • входные китайские конденсаторы


Автор: Олесь Пахолок

Выражаем благодарность компании FSP Group за предоставленный для тестирования блок питания.
