Обзор GIGABYTE P650SS: тихий блок питания мощностью 650 Вт с высокоэффективным наполнением

Блоки питания в ценовом диапазоне $50-60 или ₴2000-2500 были и остаются очень привлекательными для покупателей. Причем как при сборке офисных и мультимедийных, так и доступных, но производительных игровых ПК.

Среди них выгодно отличается модель GIGABYTE P650SS, которая в интернет-магазине TELEMART.UA стоит ₴2400 или $57. Так, она получила сертификат энергоэффективности 80 PLUS Silver 230V вместо куда более распространенного «бронзового», раздельную стабилизацию напряжений и ряд других опций, которые в данном ценовом диапазоне встречаются очень нечасто. Некоторые из них заметны в спецификации, а другие мы обнаружили уже при знакомстве с устройством. В конце концов, об этом всем вы узнаете далее в материале.

Спецификация

Модель	GIGABYTE P650SS (GP-P650SS)
Тип	ATX12V 3.0
Максимальная мощность, Вт	650
Мощность канала +12В, Вт.	649,2
Мощность линий +3,3В и +5В, Вт.	100
Количество линий +12В	1
Максимальный ток канала +3,3В, А	20
Максимальный ток канала +5В, А	20
Максимальный ток канала +12В, А	54,1
Максимальный ток канала –12В, А	0,3
Максимальный ток канала +5Vsb (дежурная линия питания), А	3,0
Входное напряжение, В	155 − 240
Входной ток, А	6,3
КПД, %	≤91
Сертификация 80 PLUS	Silver 230V
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤98
PCIe-разъемов	2 (6+2- контактные)
Разъем PCIe 5.0/5.1	Нет
Модульный	Нет
Размеры вентилятора, мм	120 х 120 х 25
Тип подшипника вентилятора	FDB (гидродинамический)
Защиты	OPP, OVP, UVP, OCP, OTP, SCP
Размеры (Д х Ш х В), мм	140 х 150 х 86
Время наработки на отказ, часов	100 000
Гарантия, лет	3
Сайт производителя	GIGABYTE
Страница устройства	GIGABYTE P650SS
Страница для покупки	GIGABYTE P650SS

Упаковка и комплект поставки

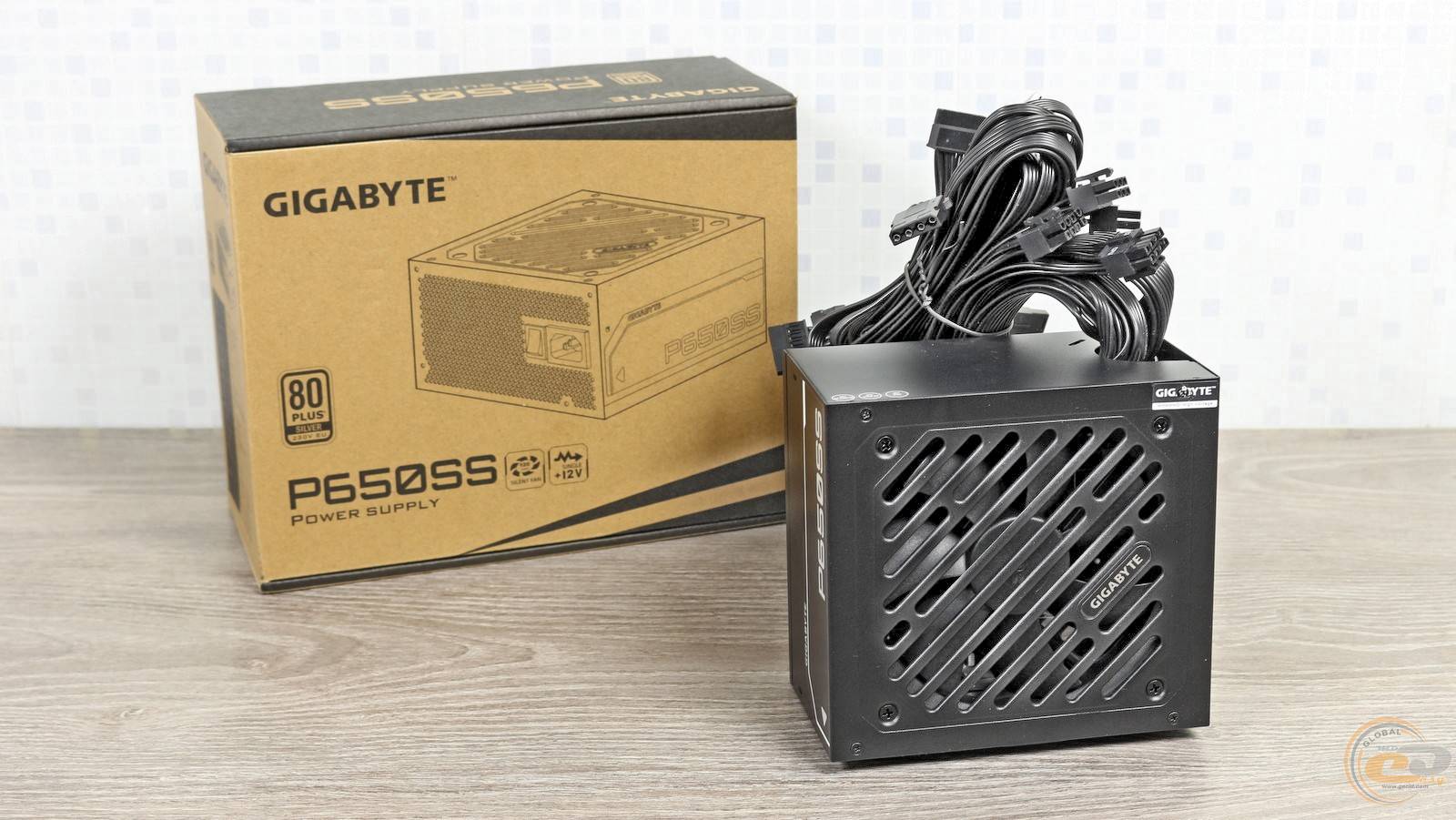

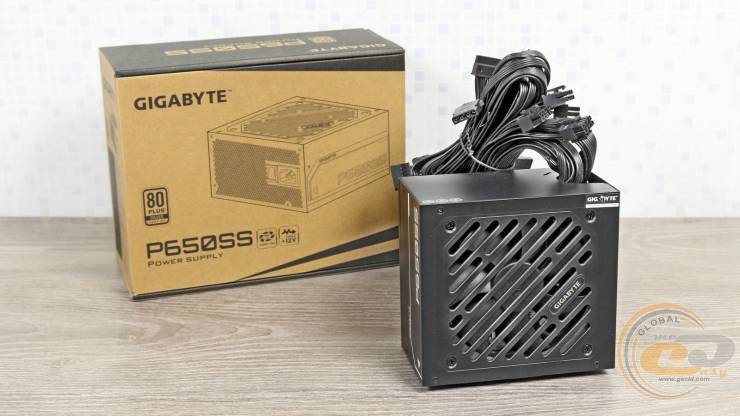

Коробка из простого картона содержит спецификацию и другие сведения именно об этой модели блока питания. А внутри он дополнительно защищен мягкими вставками.

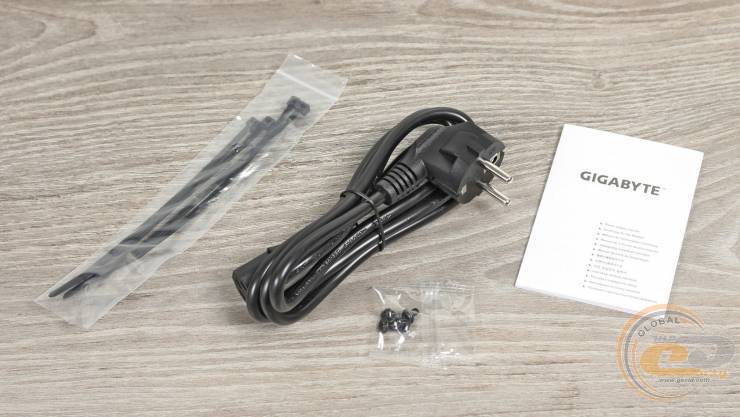

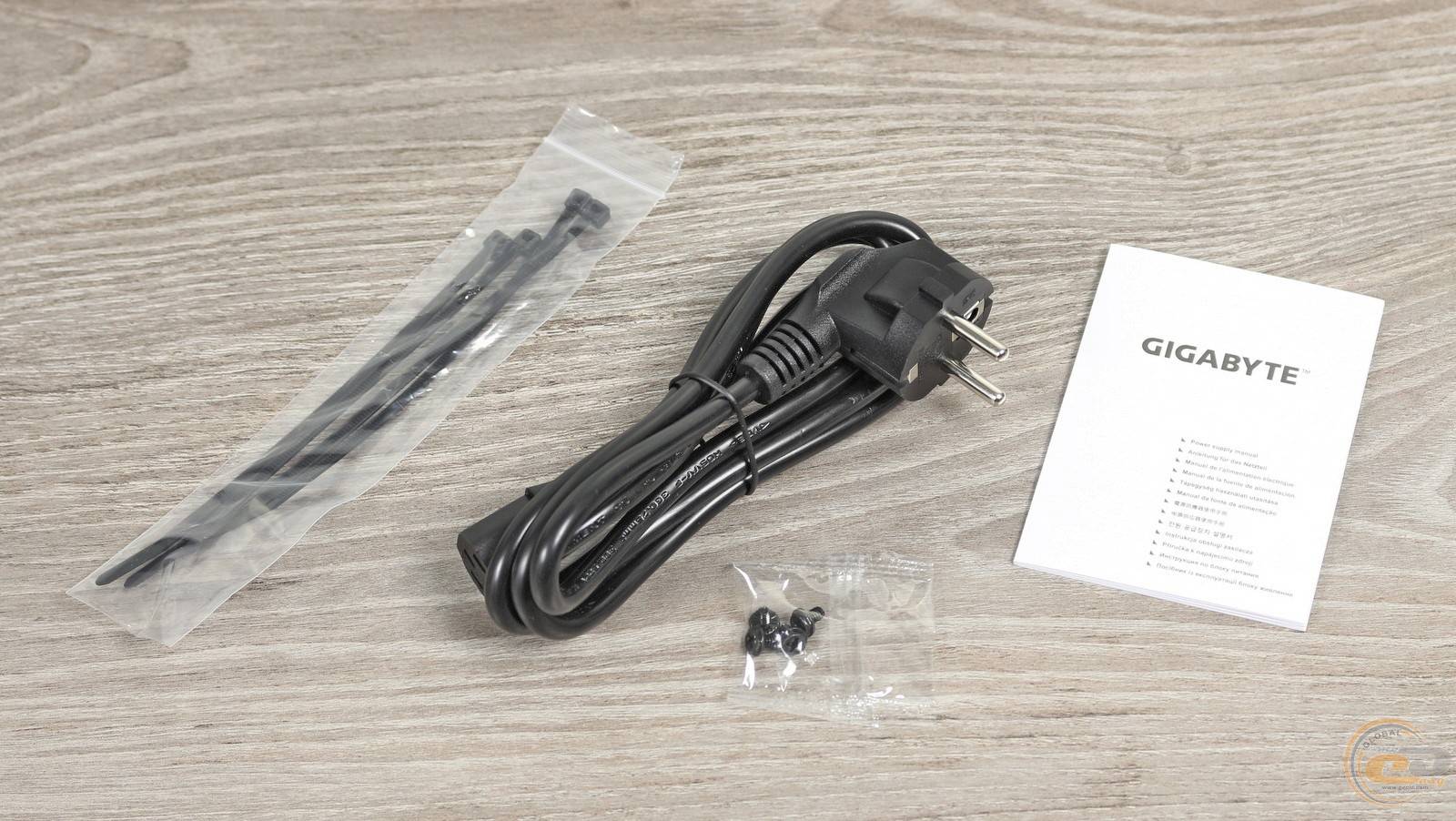

Комплектация устройства скромная, но вполне достаточная. В наличии: входной питающий кабель, крепежные винты, набор одноразовых стяжек и руководство пользователя.

Внешний вид

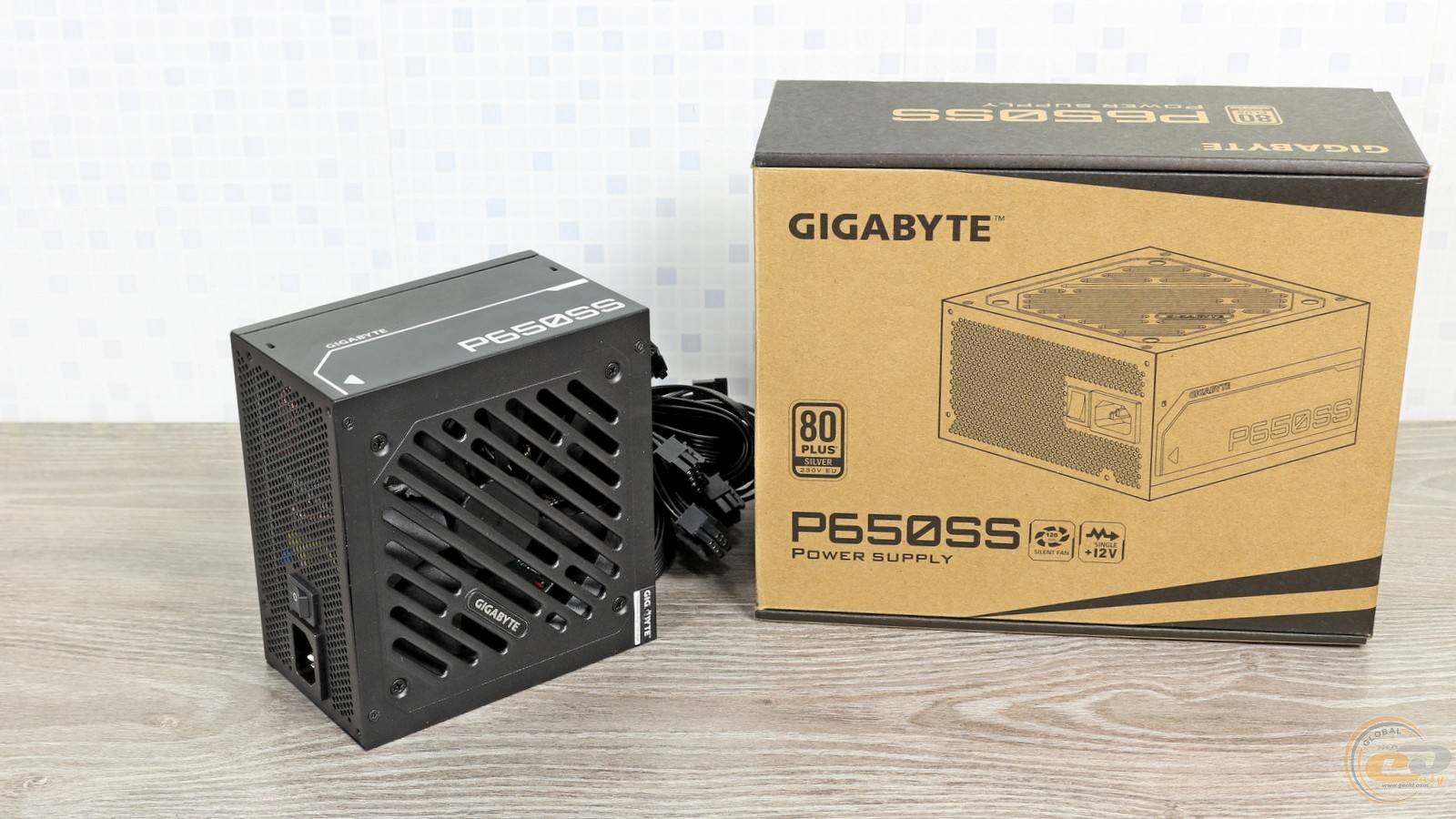

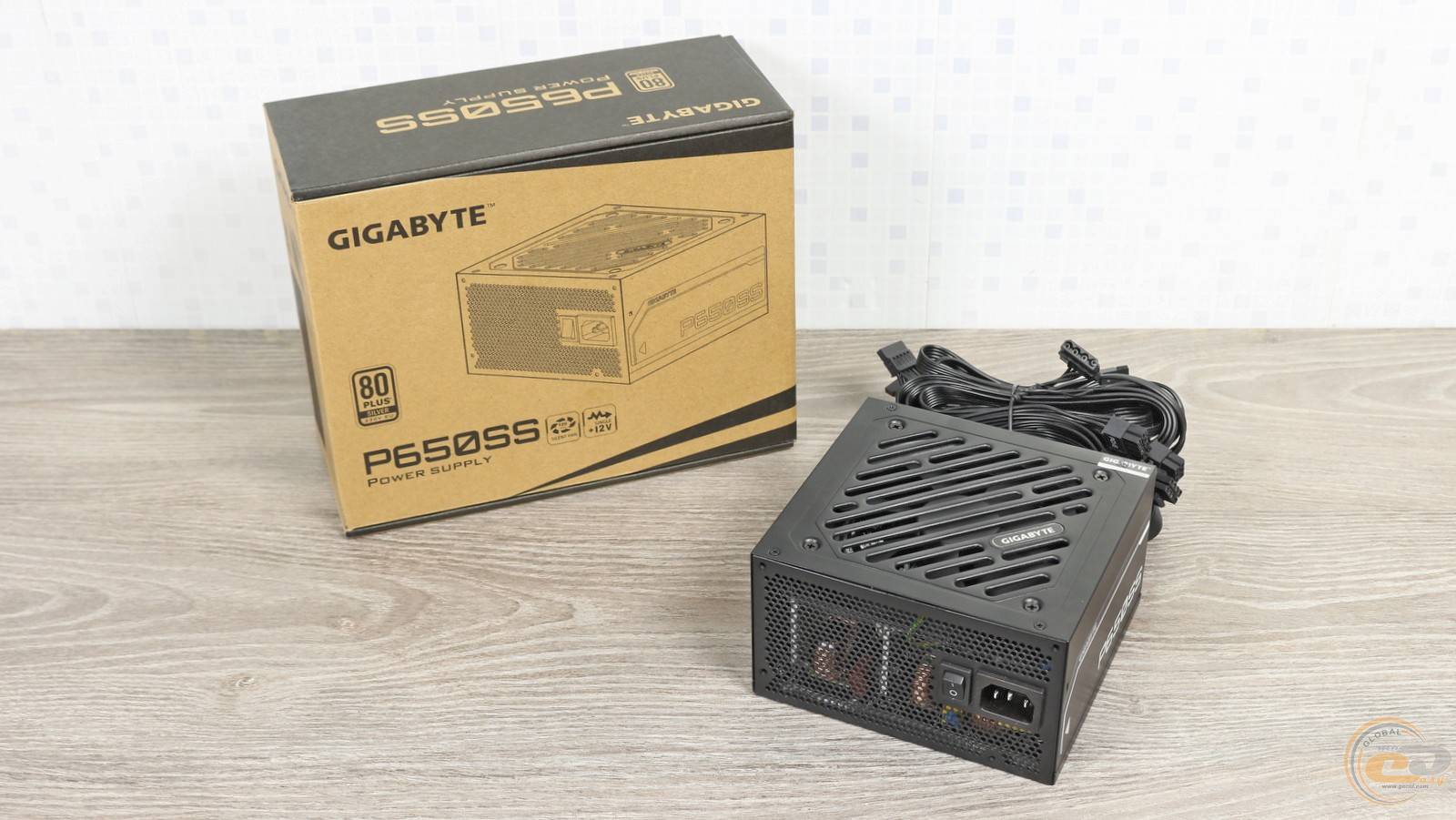

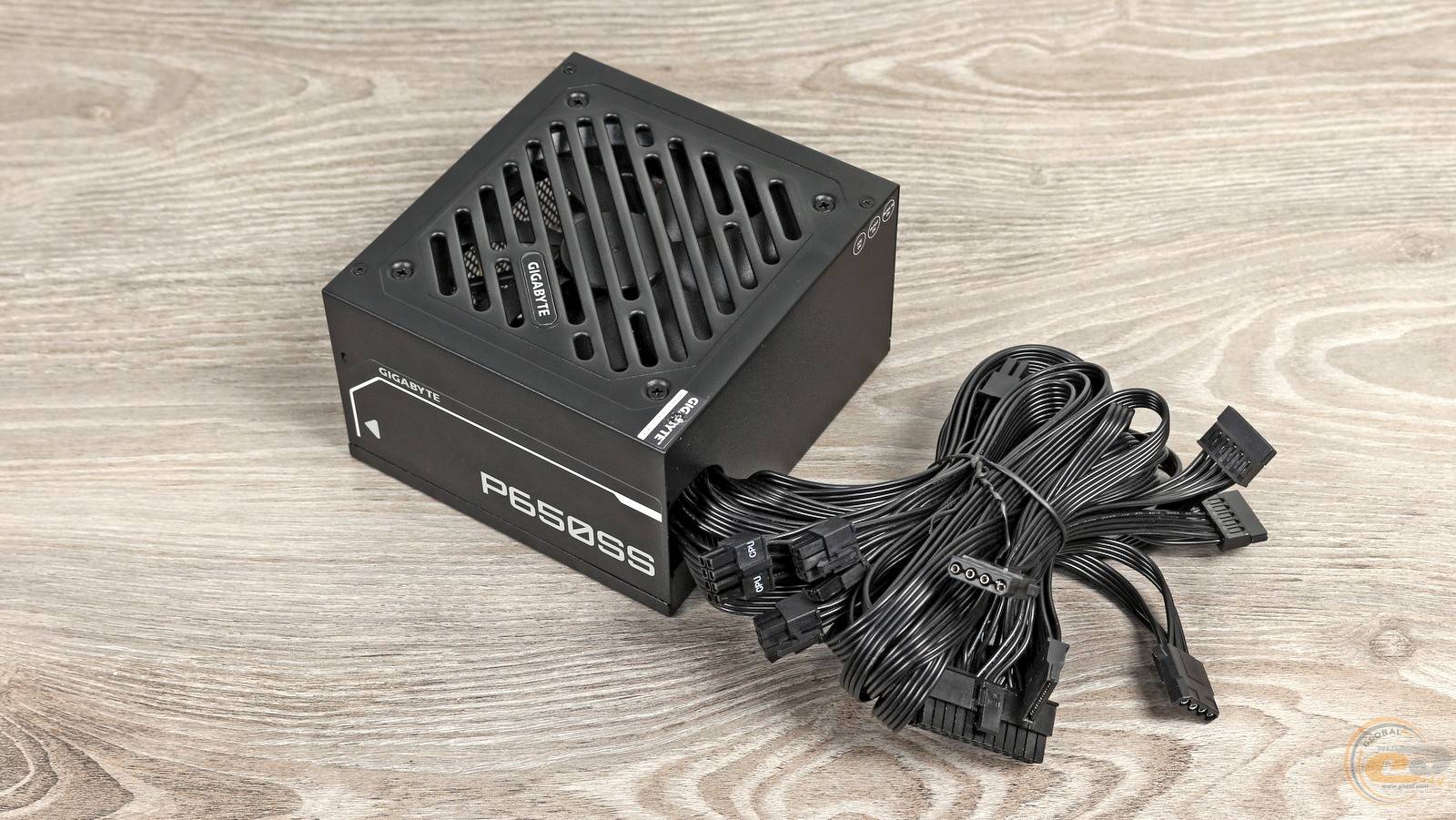

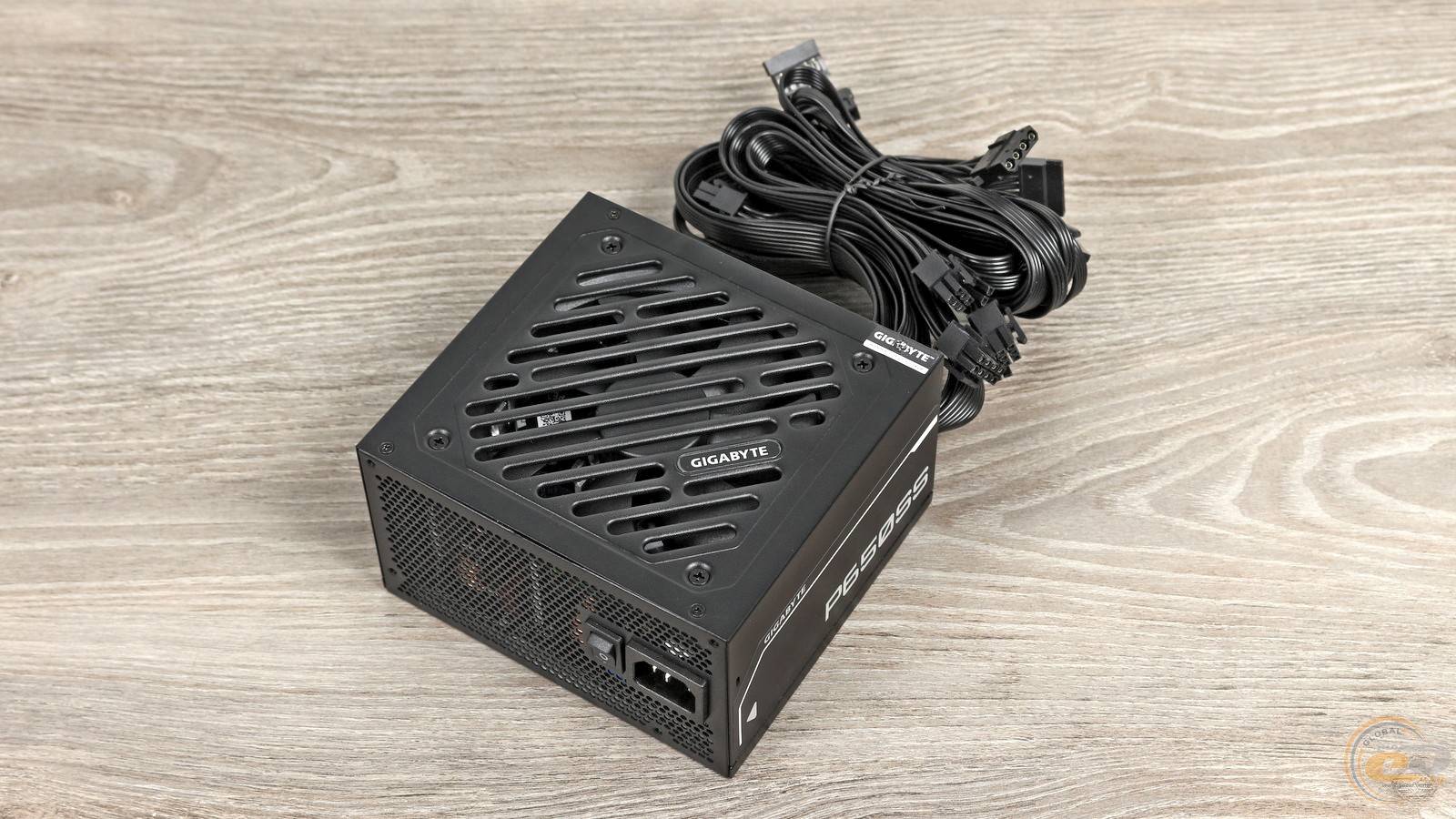

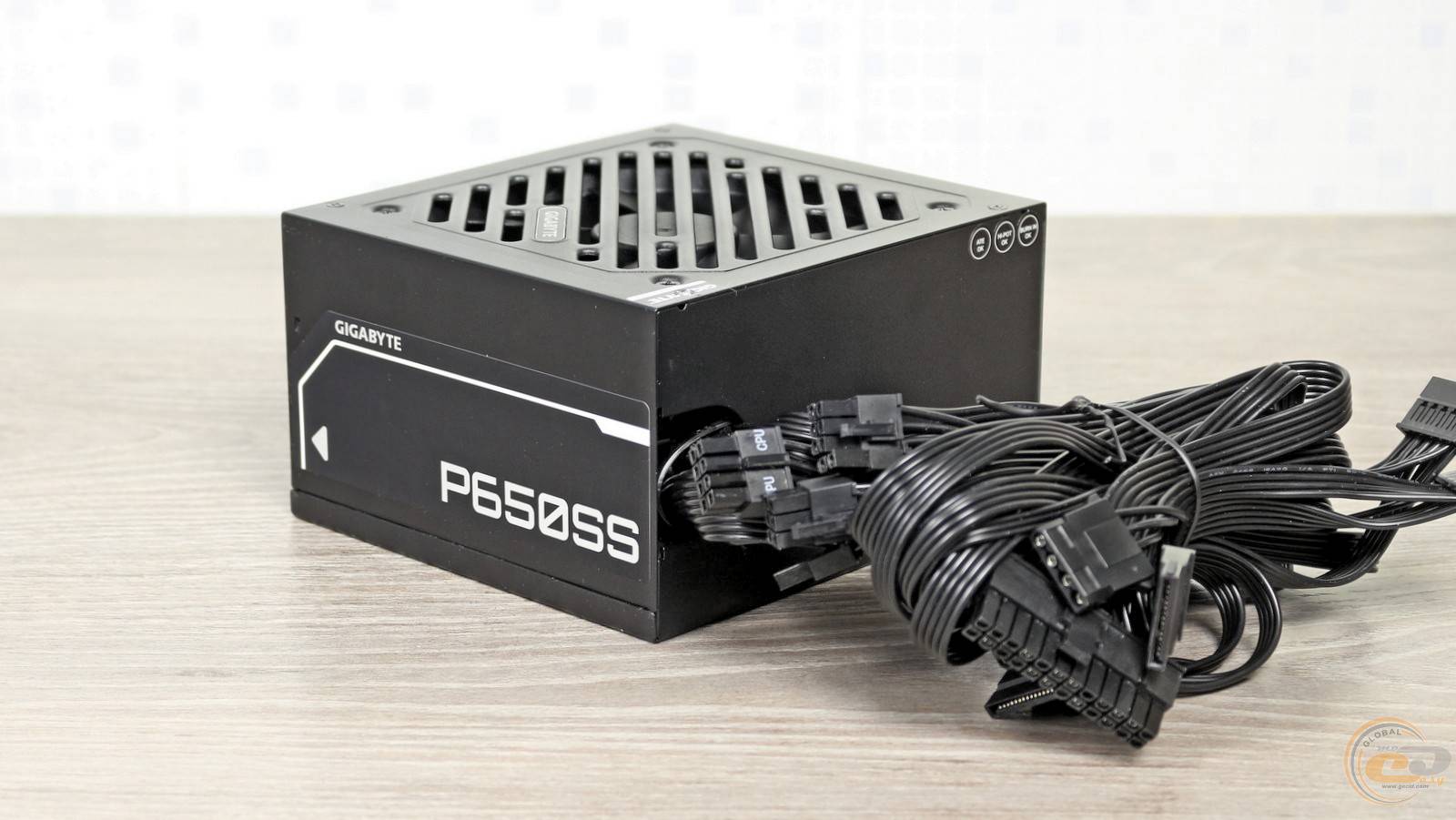

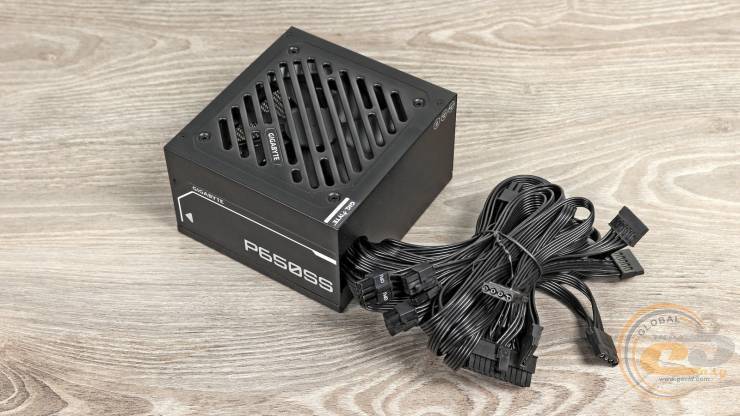

Блок питания GIGABYTE P650SS имеет привычное черное матовое покрытие, компактные как для ATX-модели размеры 140 х 150 х 86 мм и типичный 120-мм вентилятор.

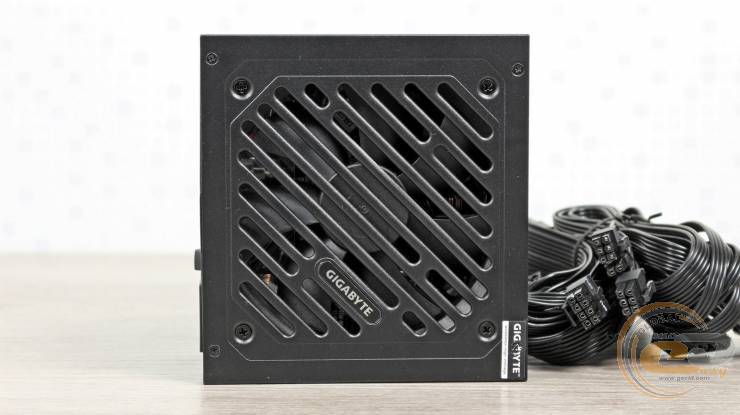

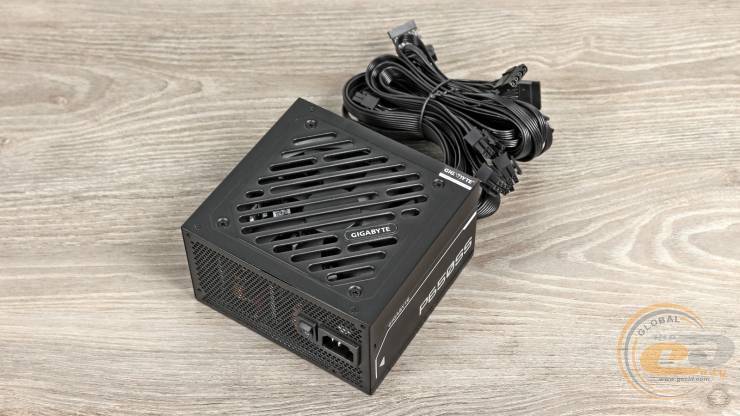

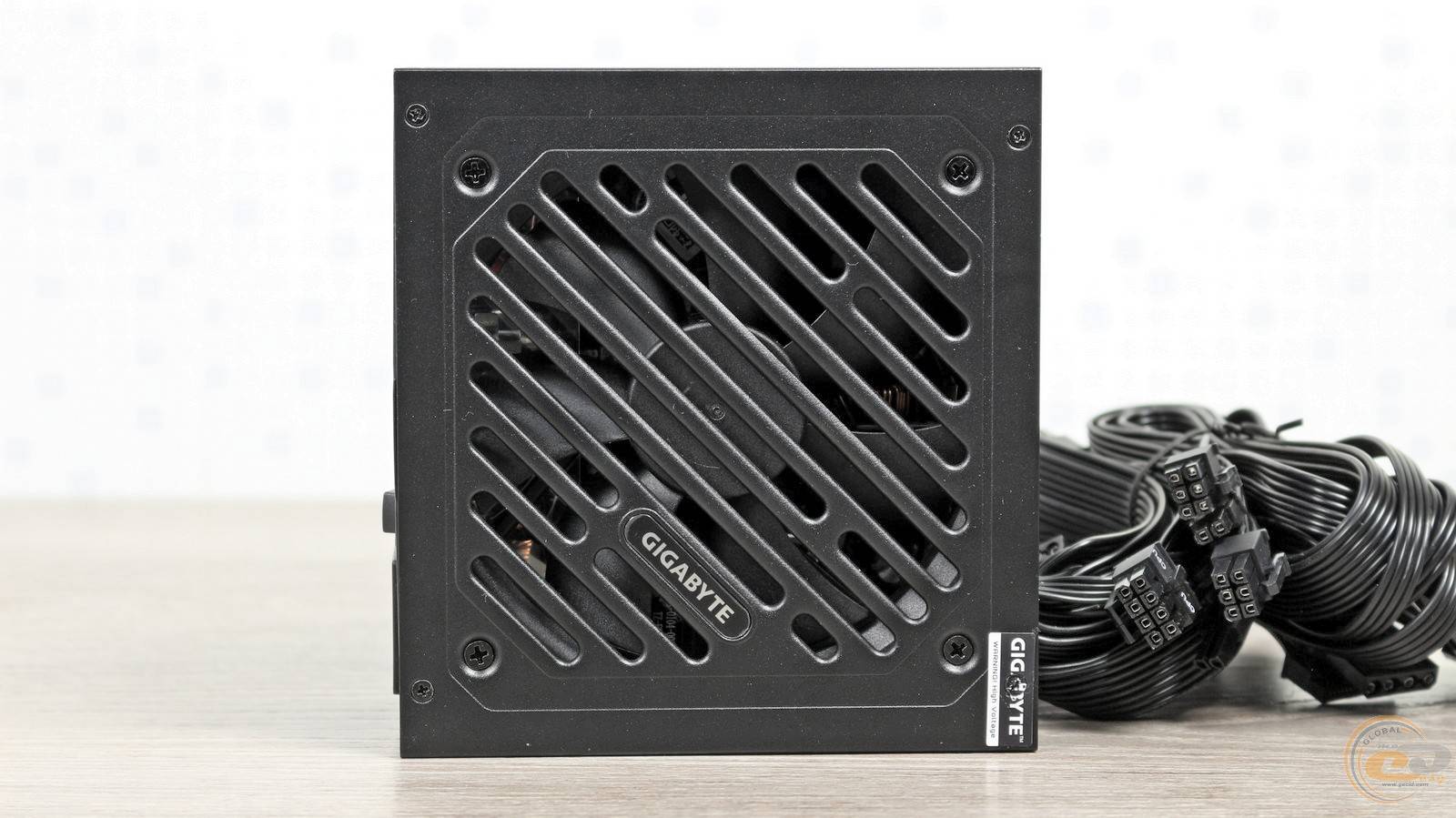

А вот cверх последнего выштампованы уже довольно оригинальные диагональные прорези. На месте логотип производителя, к тому же на одном из винтов имеется гарантийная пломба. Мы пожертвовали ею ради возможности заглянуть внутрь, но покупателю советуем не трогать ее в течение трех лет со дня покупки именно такой срок гарантии для этого устройства.

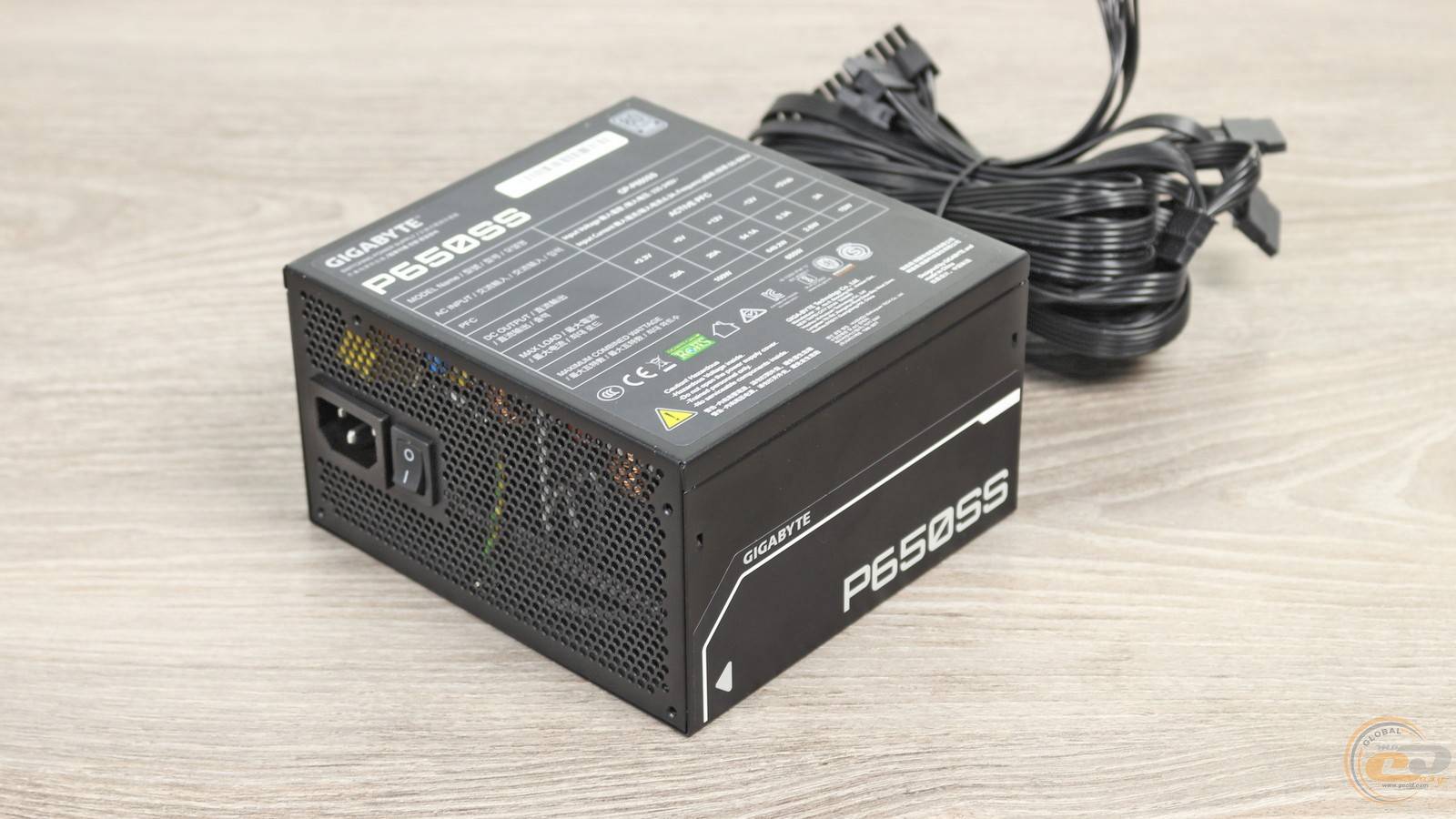

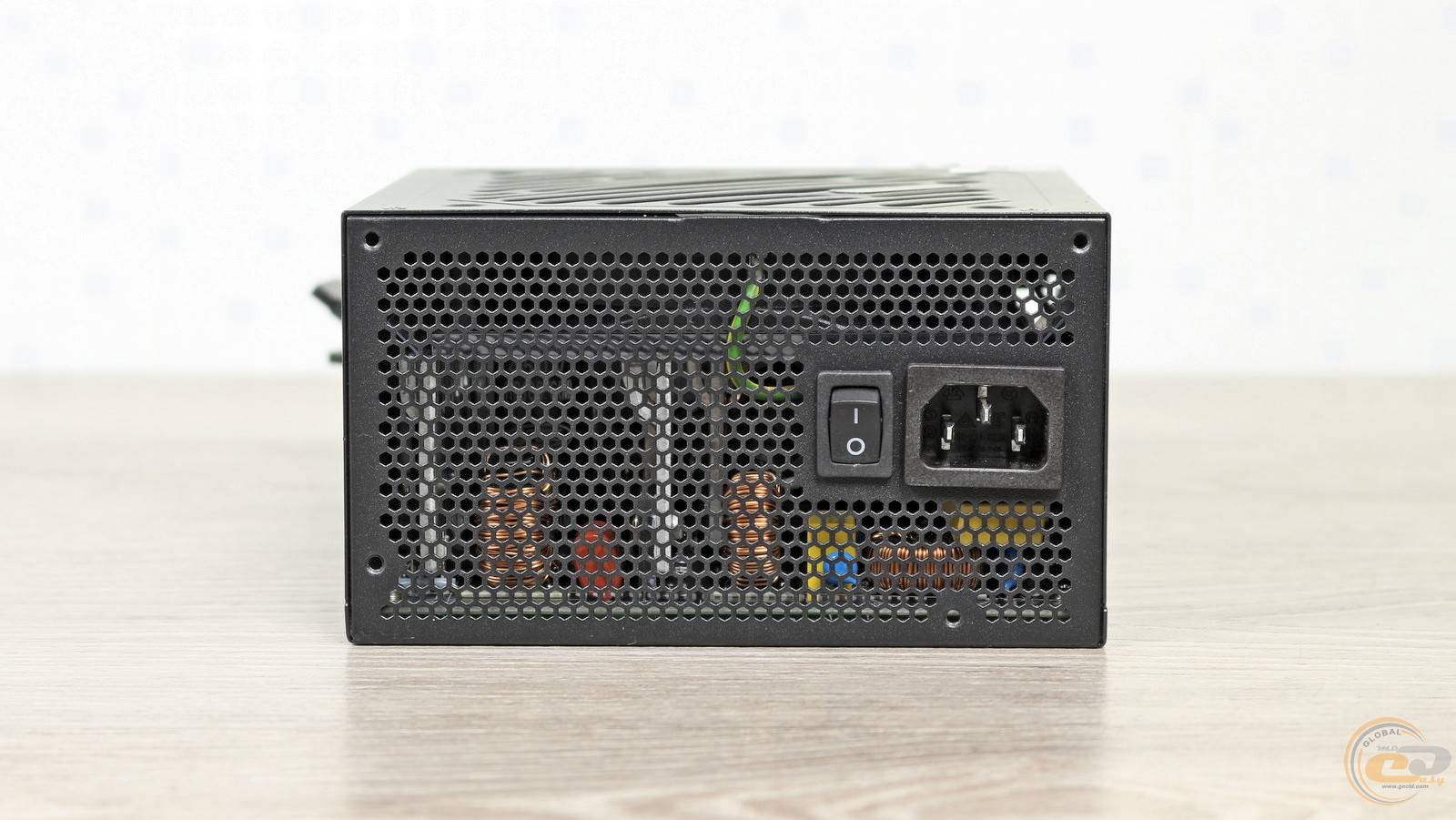

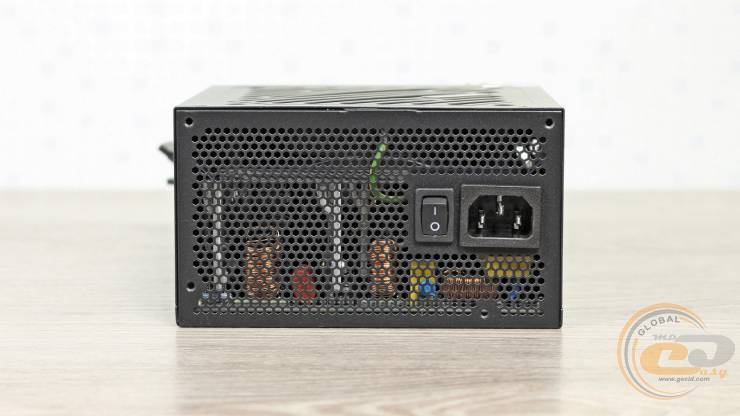

Тыльная панель содержит разъемы питания, вентиляционные отверстия в виде сот и выключатель.

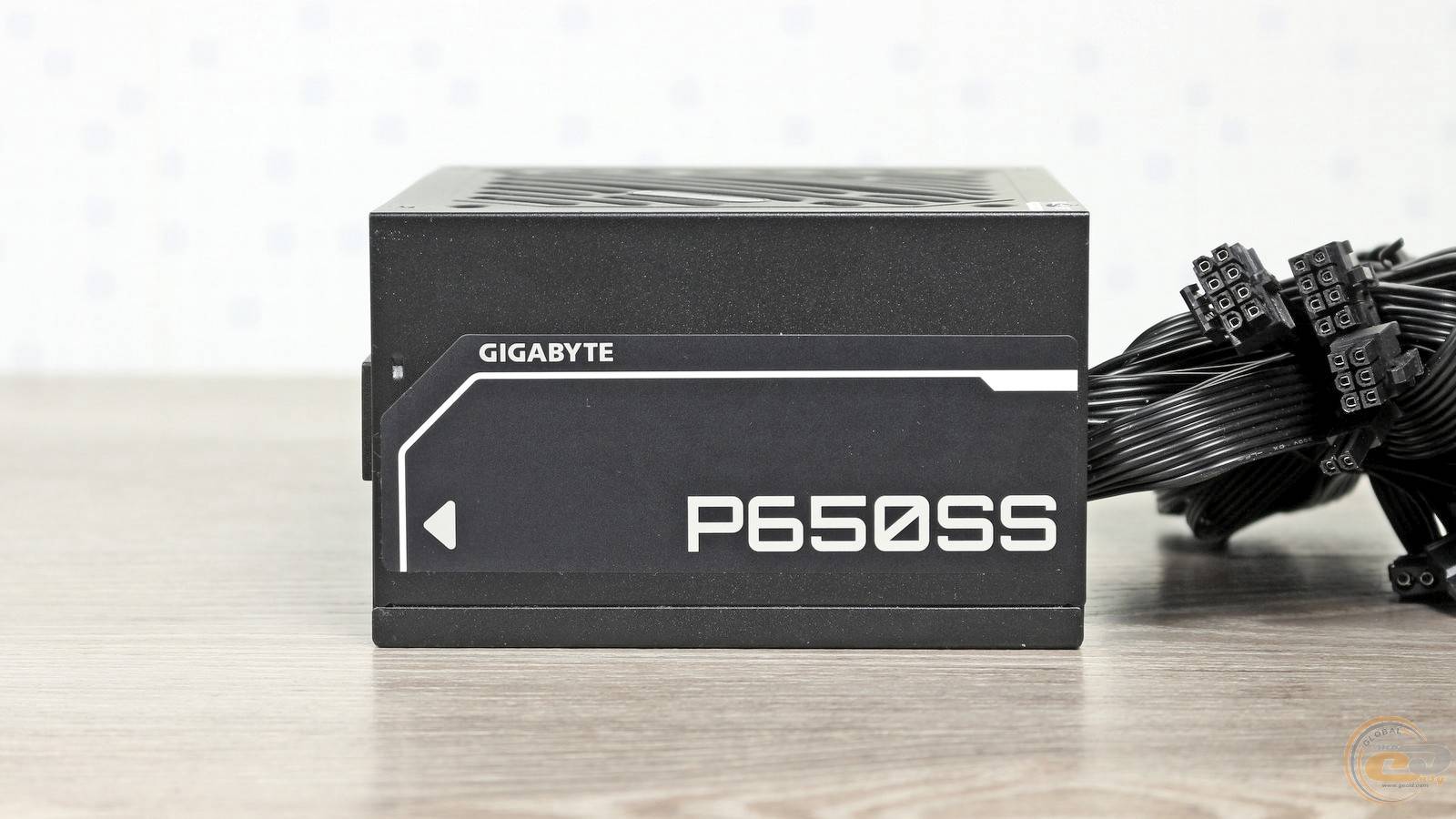

На обеих сторонах есть наклейки, которые указывают модель устройства, на этот раз с правильной ориентацией независимо от способа установки блока питания – вентилятором вверх или вниз.

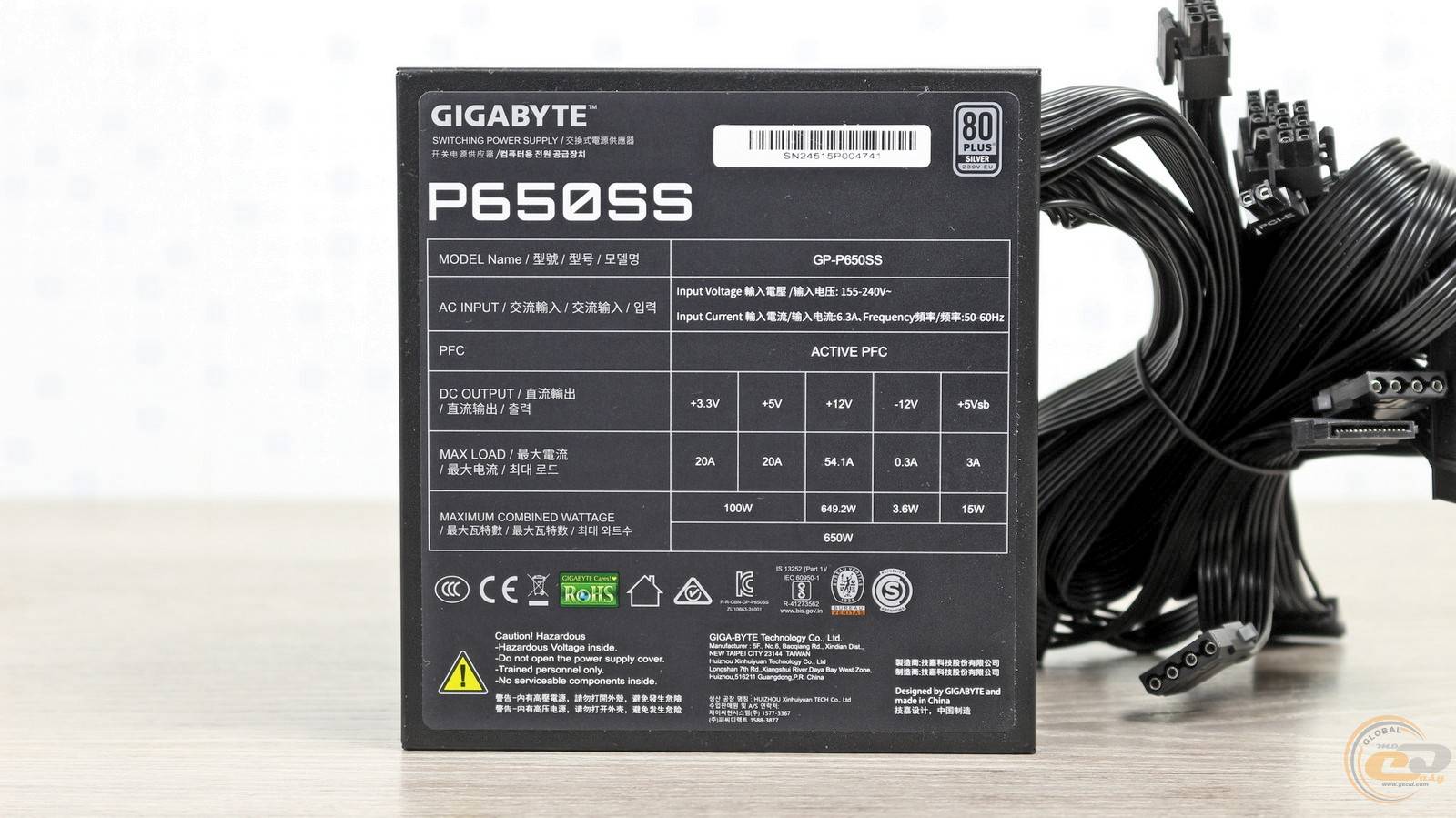

Еще одна наклейка, уже с электротехническими характеристиками, почти полностью покрывает самую большую по площади панель GIGABYTE P650SS.

Здесь отмечено, что почти вся номинальная мощность в 650 Вт доступна по линии +12В — значит внутри используется раздельная стабилизация напряжений, а не бюджетная групповая. В то же время, младшие каналы +3,3В и +5В получили по 100 Вт или максимум 20 А на каждый из них.

Есть здесь и логотип, указывающий на соответствие блока питания сертификату 80 PLUS Silver для сетей 230 В. Заметим, что встречается он довольно редко, но в данном случае выгодно отличает устройство на фоне большого количества «бронзовых» моделей. Также понравился сравнительно широкий диапазон напряжений 155-240 В – это еще не Full Range, но куда лучше, чем привычные 200-240 В.

Поскольку перед нами блок питания с ценником менее $60, то надеяться на модульные кабели не стоит. А вот пластиковая вставка по периметру отверстия все же не помешала бы.

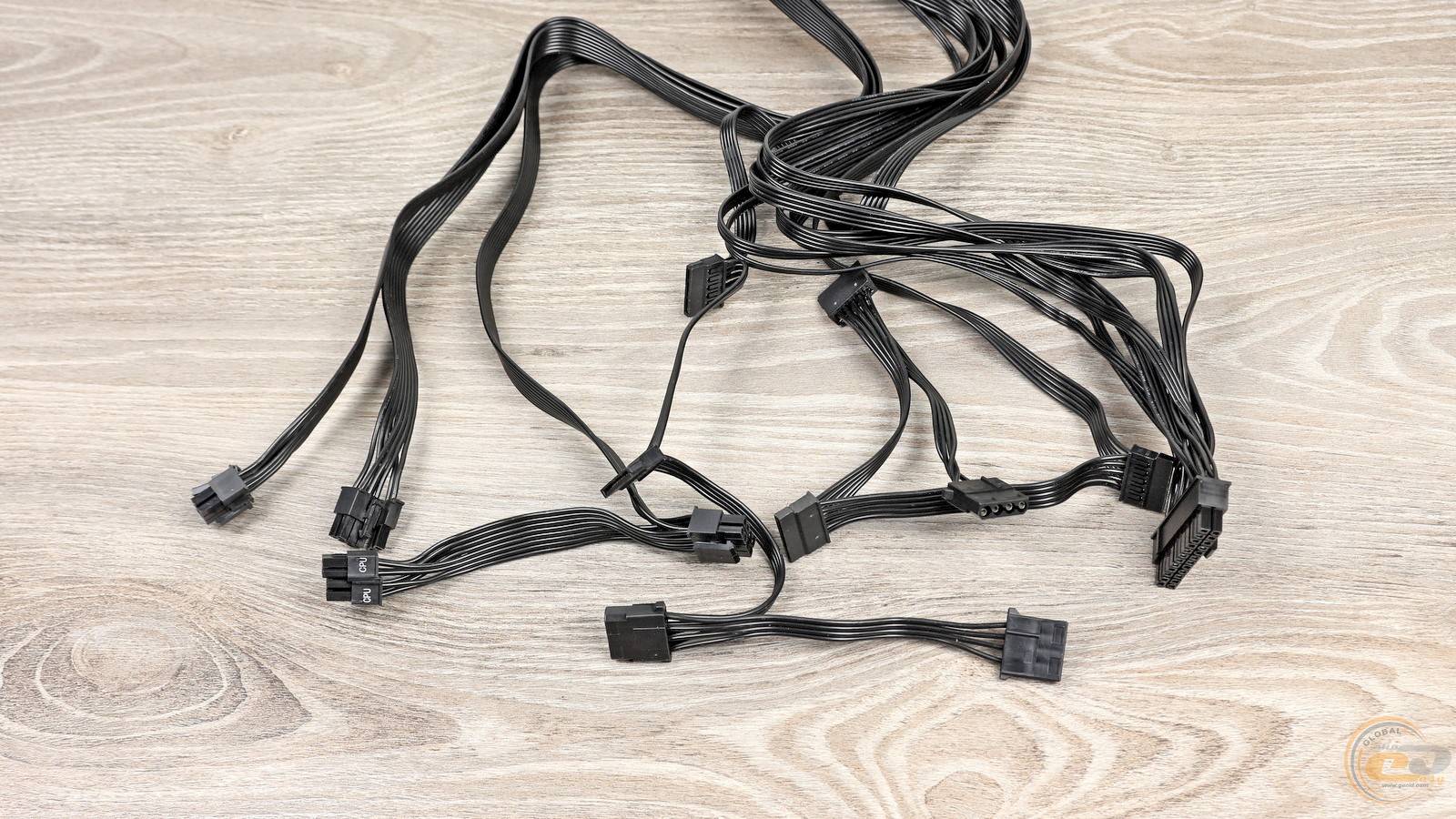

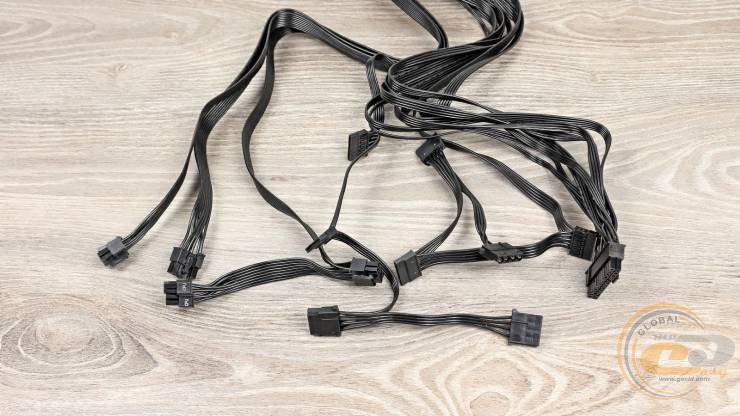

Плоские кабели удобные в укладке. Все они получили калибр 18 AWG, являющийся хорошим показателем для периферийных проводов и достаточным для более нагруженных кабелей для питания процессора и видеокарты. Набор доступных коннекторов выглядит следующим образом:

Основные коннекторы питания – это 20+4-контактный ATX и два 4+4-контактных ATX12V на общем кабеле. Для питания видеокарт предусмотрены два 6+2-контактных PCIe на отдельных проводах. А вот разъема PCIe 5.0 или PCIe 5.1 для подключения видеоадаптеров линеек NVIDIA GeForce RTX 4000/5000 здесь нет, так что в случае чего придется воспользоваться переходником. В свою очередь для питания накопителей и другой периферии имеется пять SATA и три PATA на двух кабелях.

В целом, такой набор не назовешь роскошным, но в то же время вполне достаточный для потребностей большинства пользователей.

Внутреннее строение

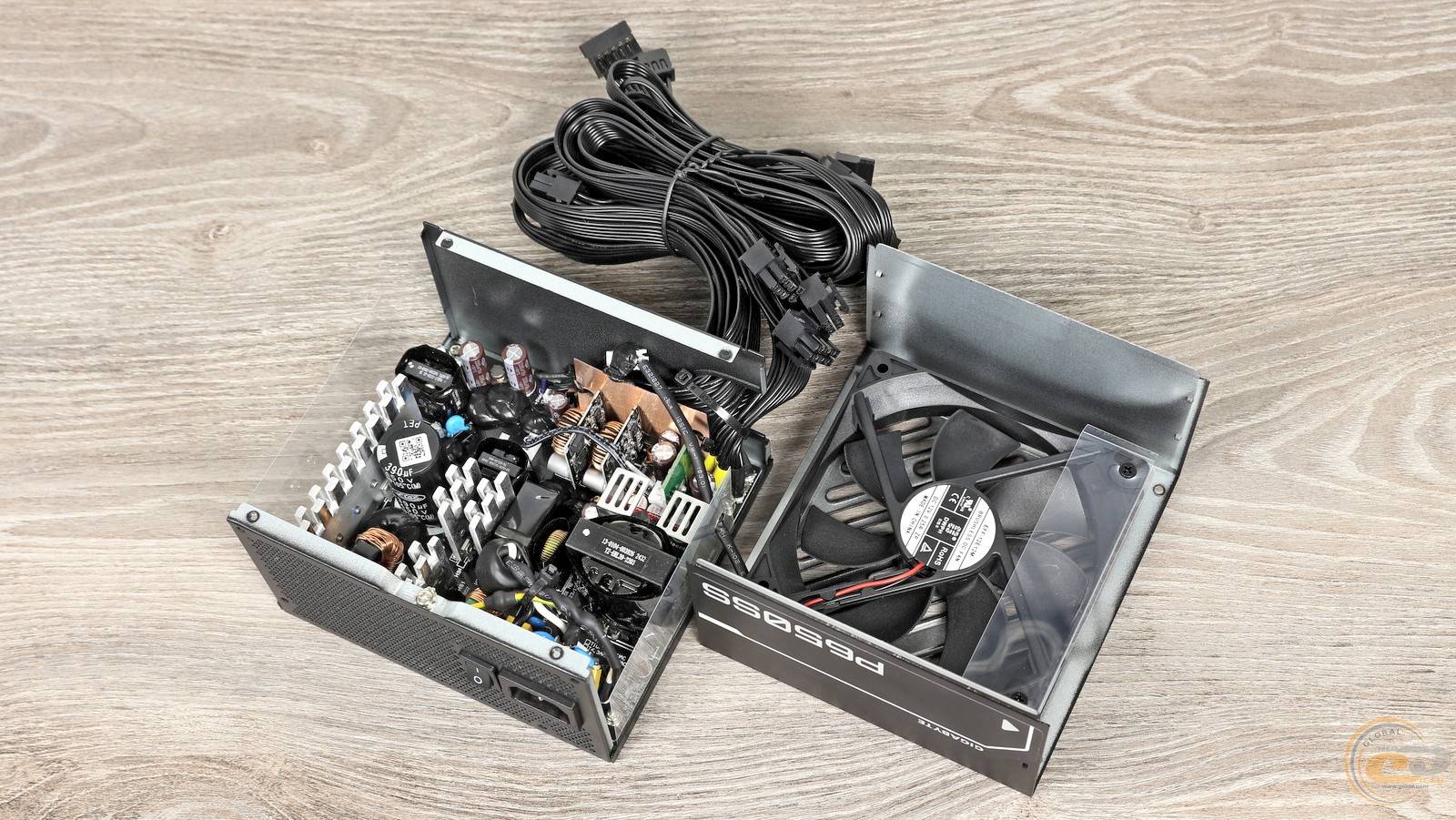

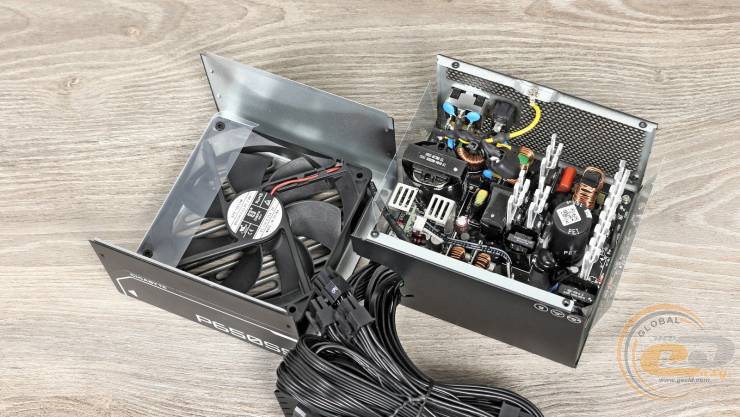

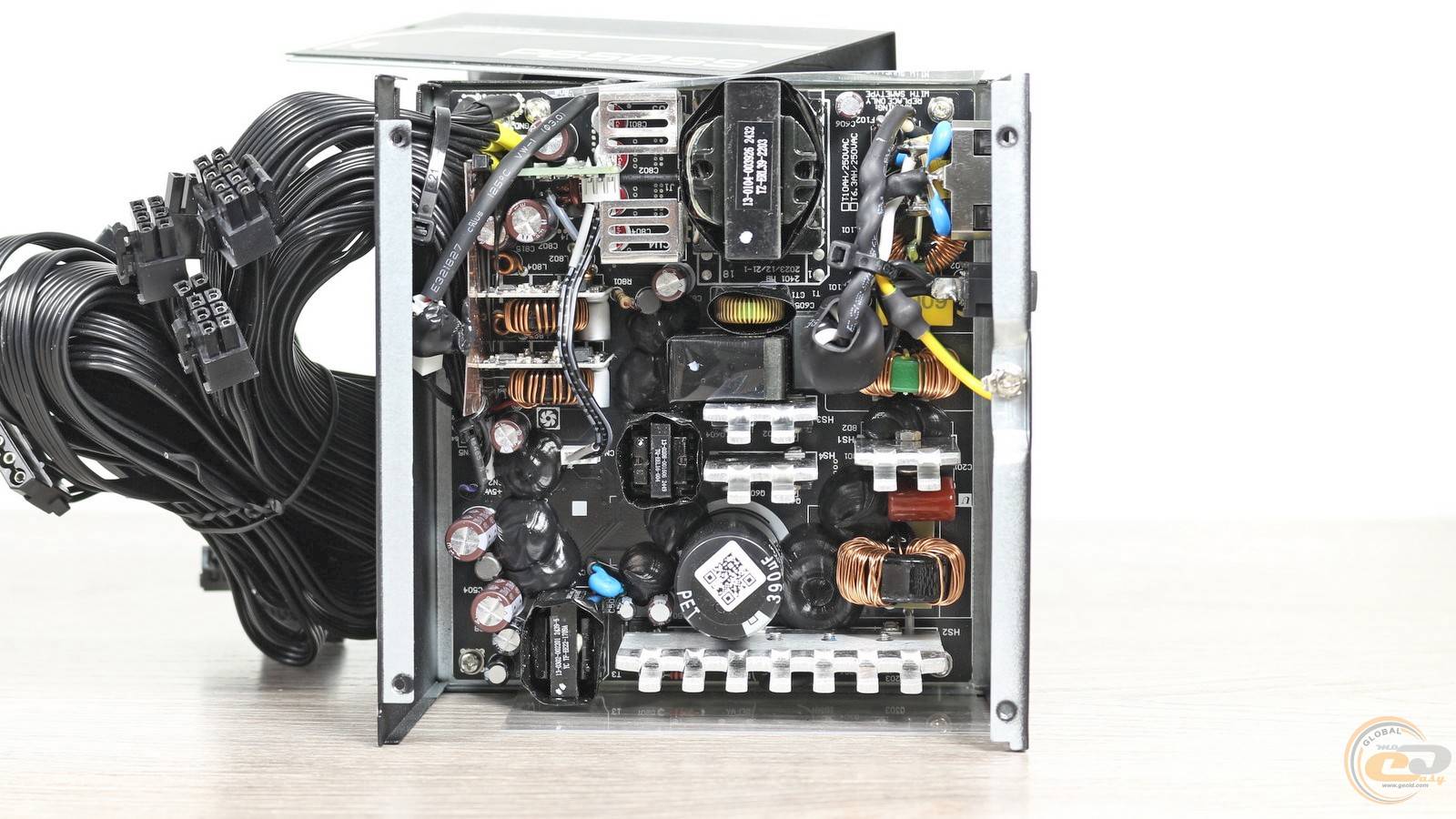

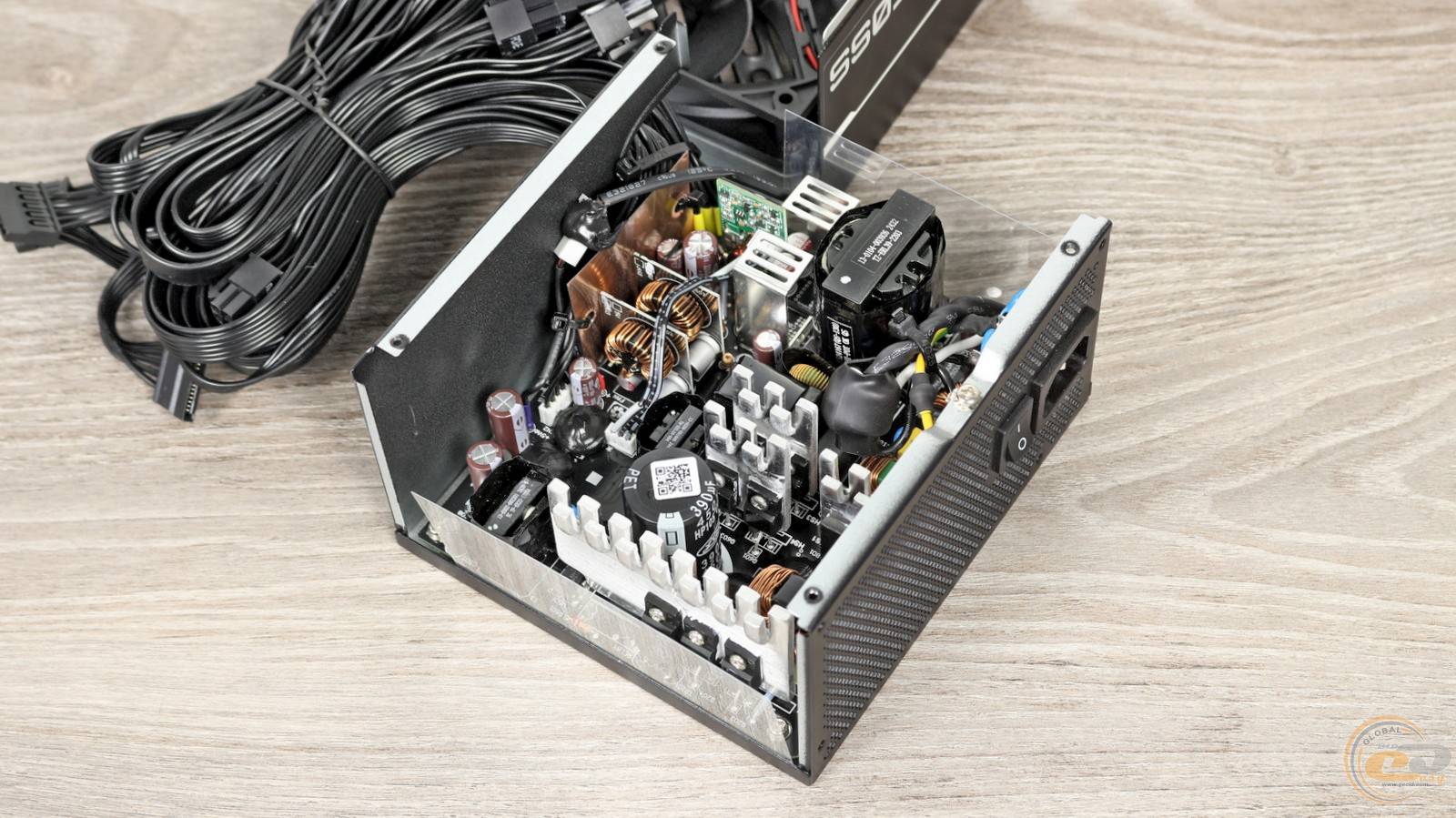

А теперь пора заглянуть внутрь тестируемого блока питания GIGABYTE P650SS.

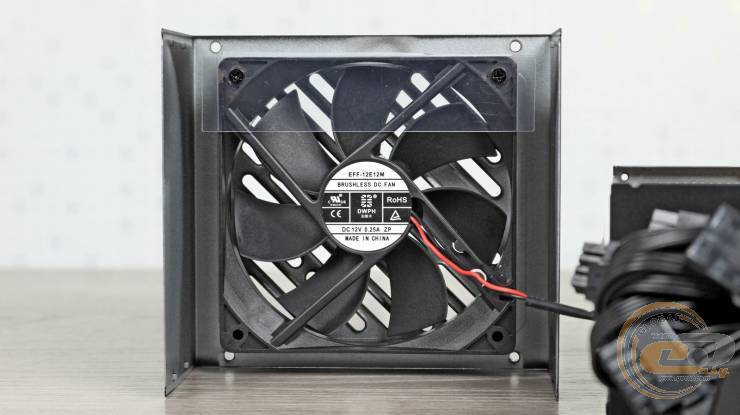

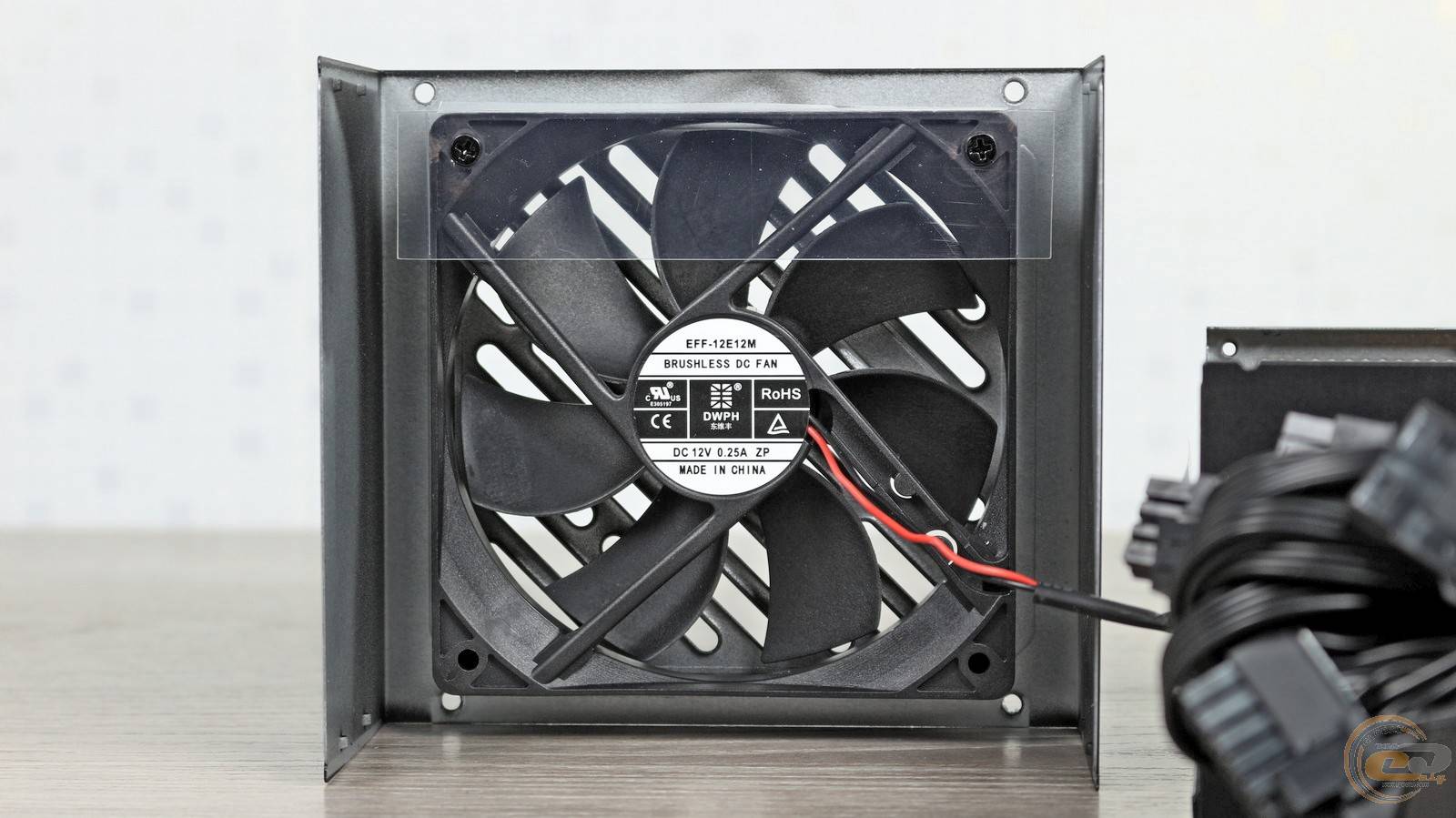

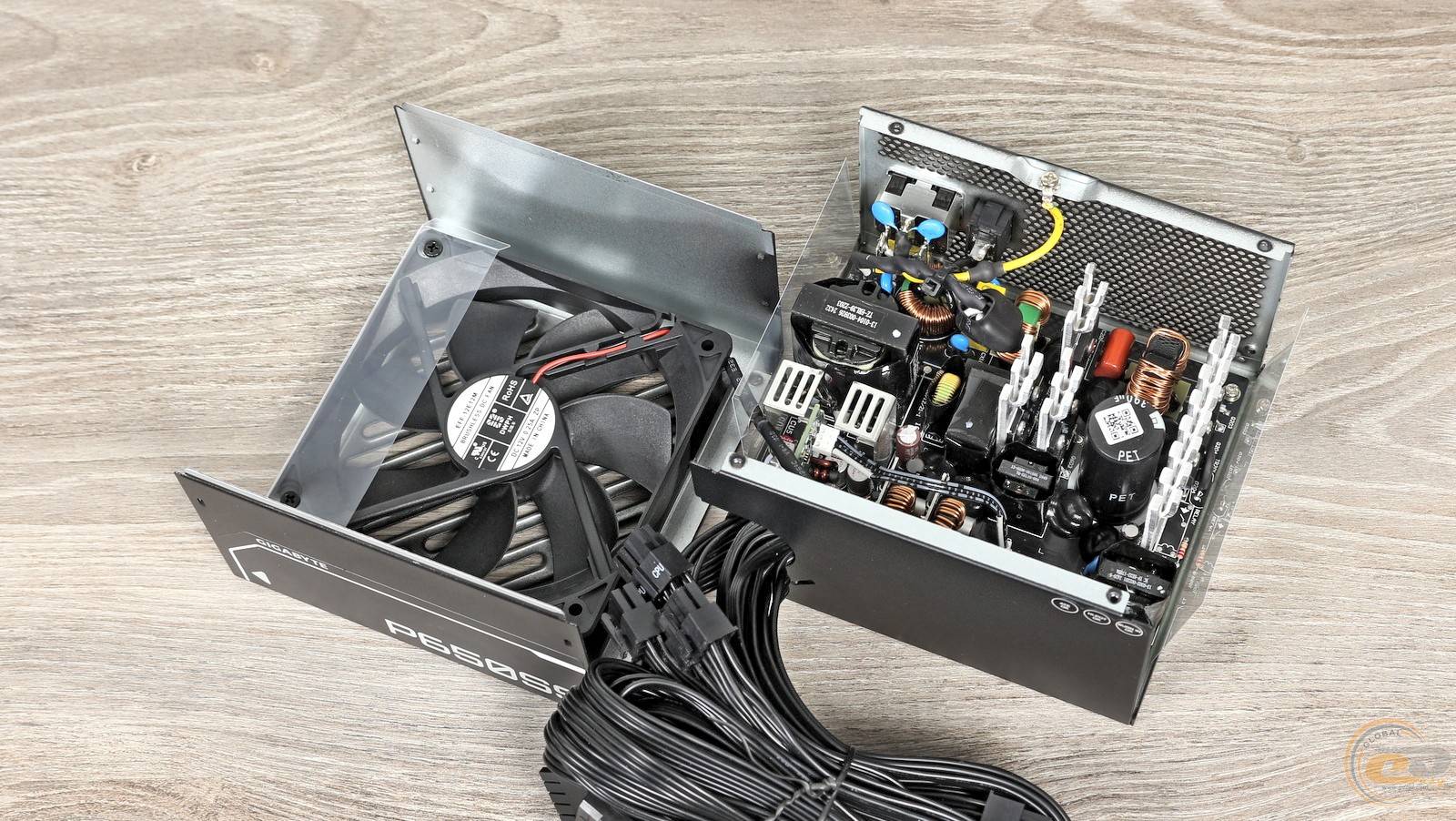

Вентилятор DWPH EFF-12E12M имеет обычный диаметр 120 мм и высоту профиля 25 мм. Компания GIGABYTE заявляет об использовании внутри него надежного гидродинамического (FDB) подшипника. При этом энергопотребление пропеллера небольшое – до 3 Вт (12 В при 0,25 А). Также здесь есть компактная прозрачная пластина, направляющая воздушный поток на самые горячие компоненты.

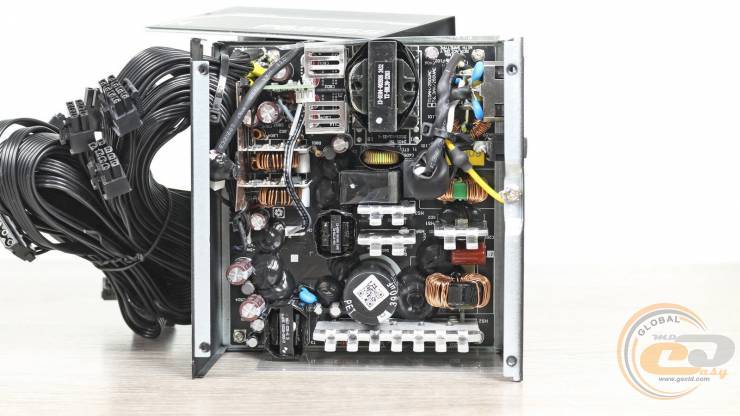

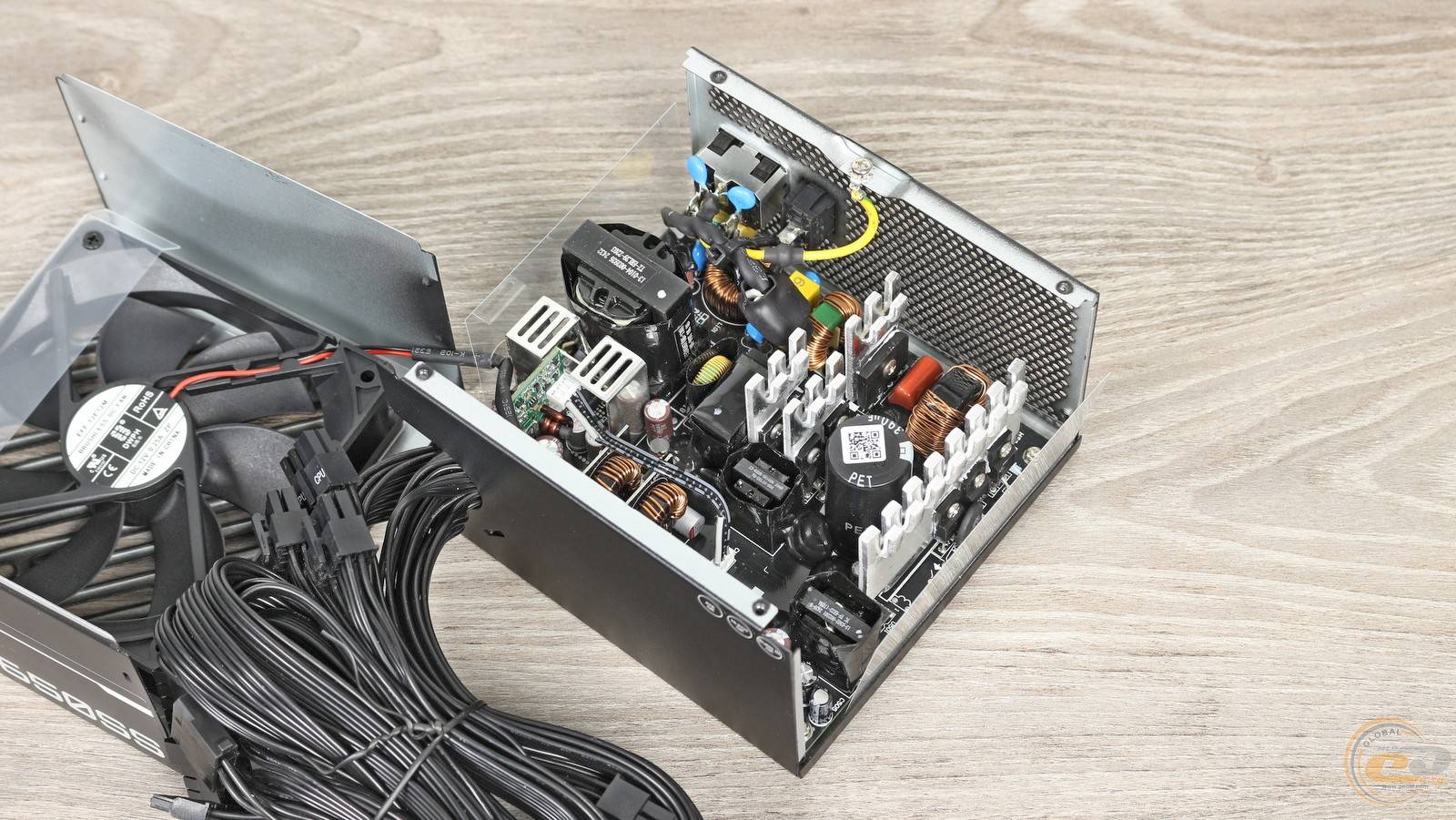

Внутри блока питания предусмотрено четыре радиатора или их группы: по одному на диодной сборке и силовых элементах узла APFC и по два на ключах первичного преобразователя и транзисторах синхронного выпрямителя.

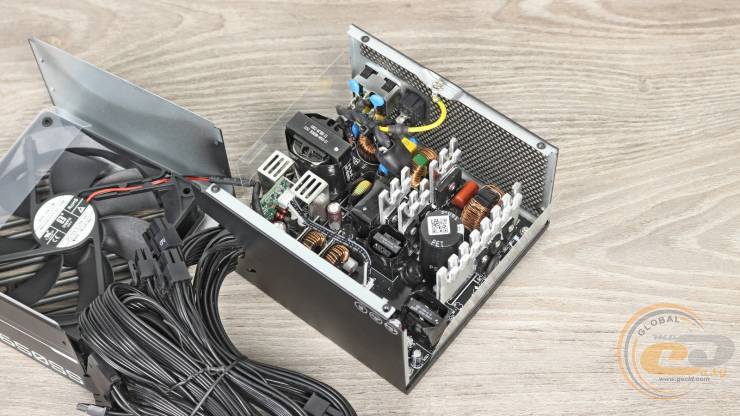

Что ж, давайте более подробно осмотрим элементную базу устройства.

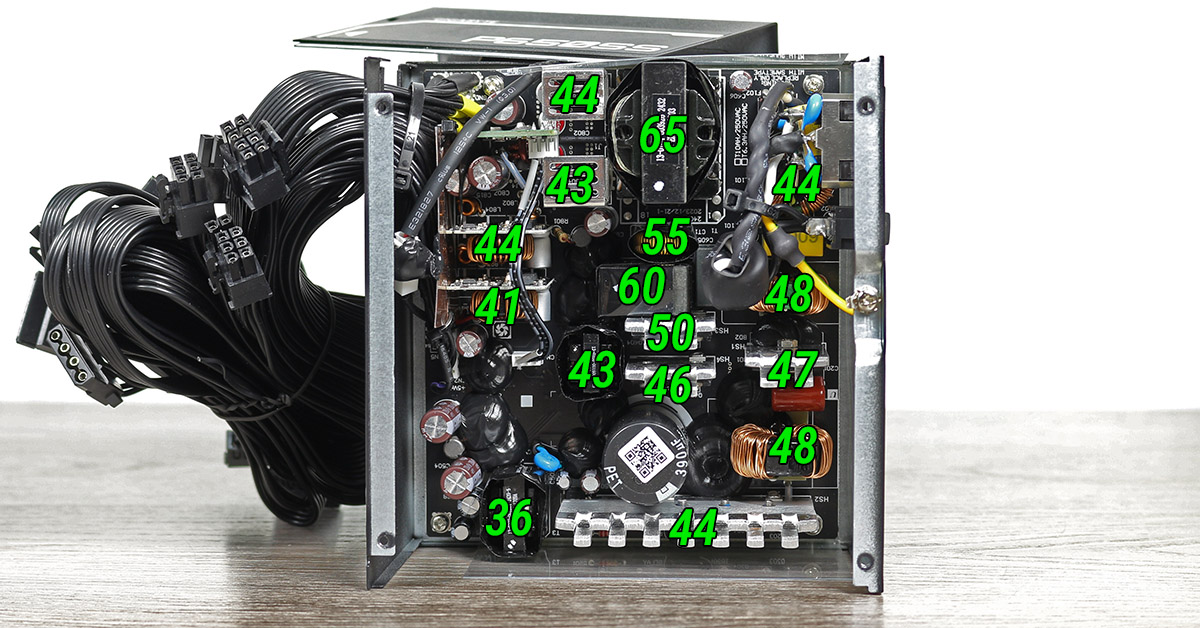

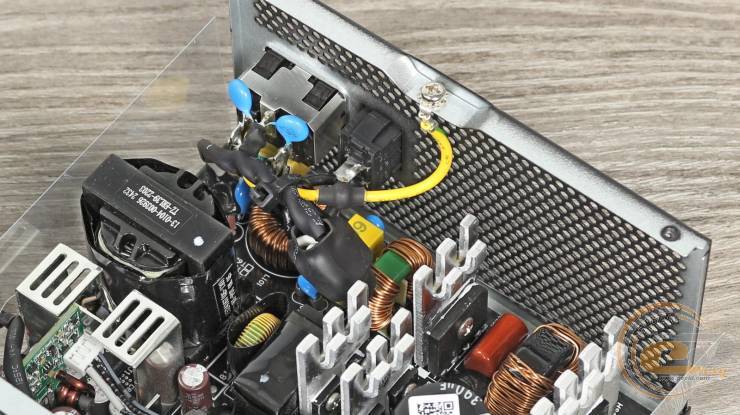

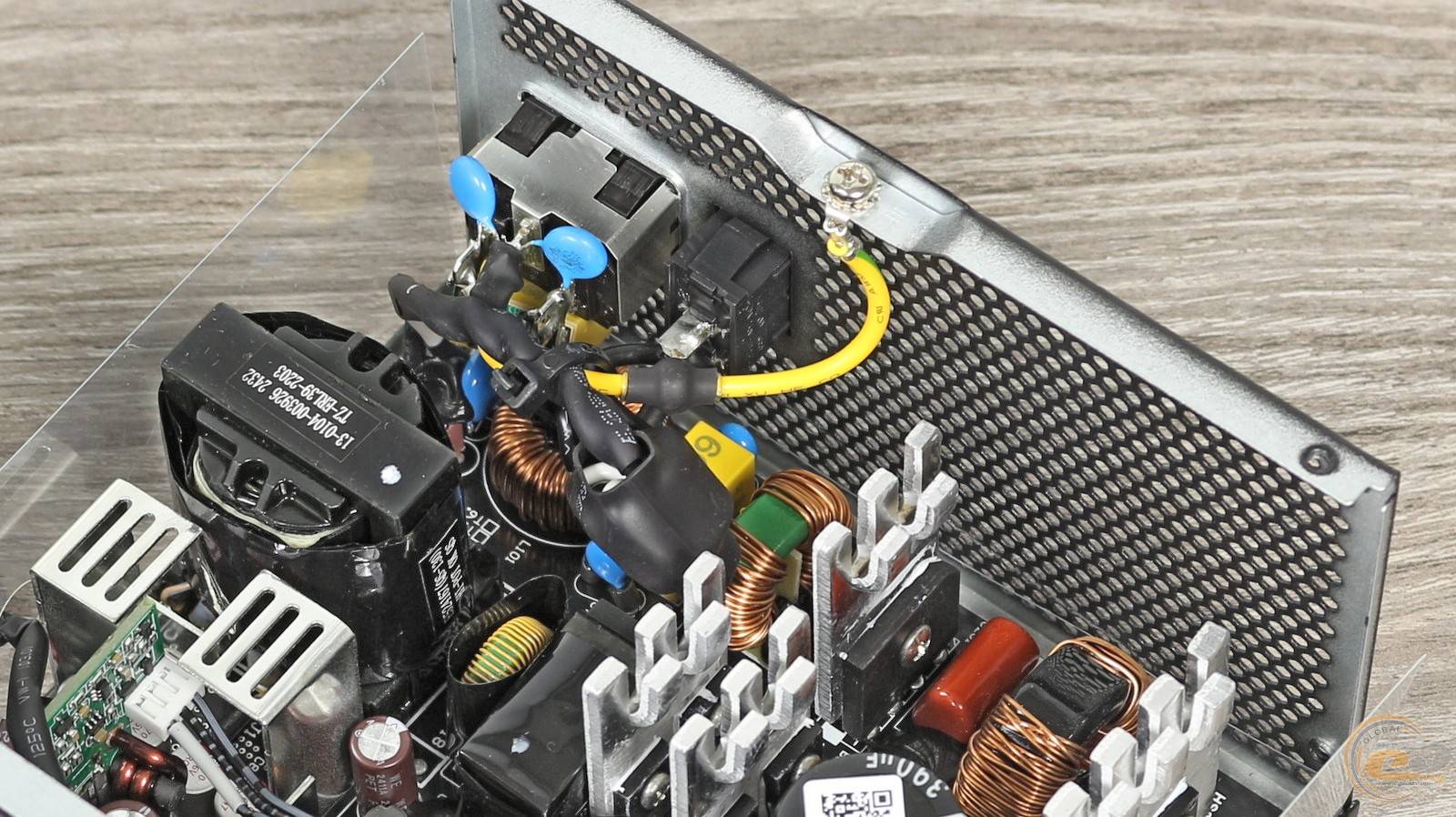

В состав EMI-фильтра входят все необходимые составляющие: две катушки, два X- и четыре Y-конденсатора, а также варистор. Далее виден дроссель узла APFC с несколько необычно намотанным проводом.

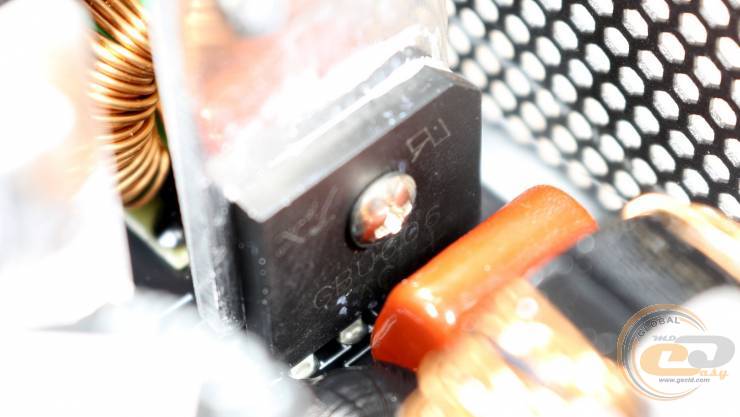

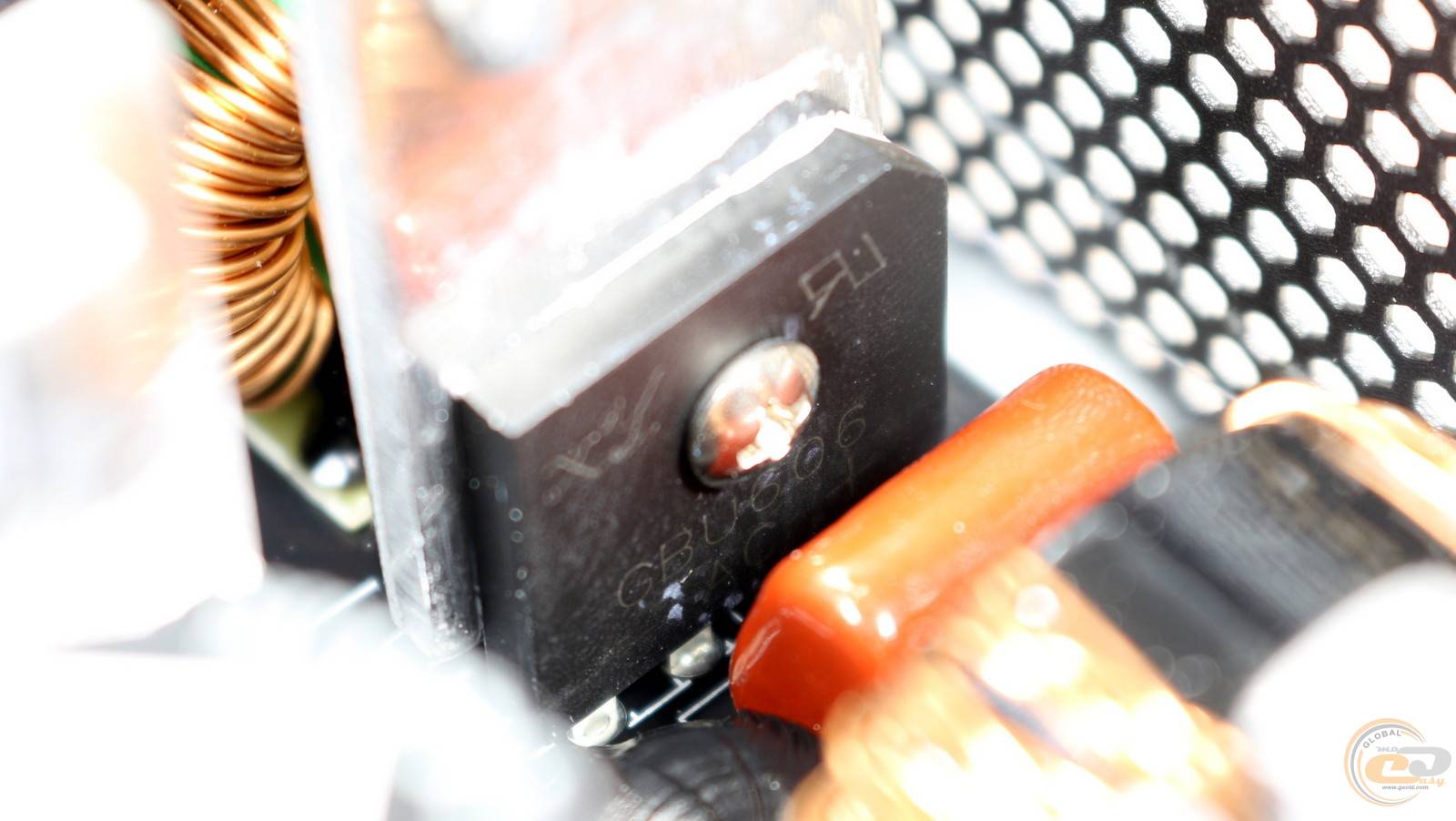

А между ними, на отдельном радиаторе пристроилась диодная сборка GBU606, рассчитанная на входной ток до 6 А — несколько меньше заявленных производителем 6,3 А.

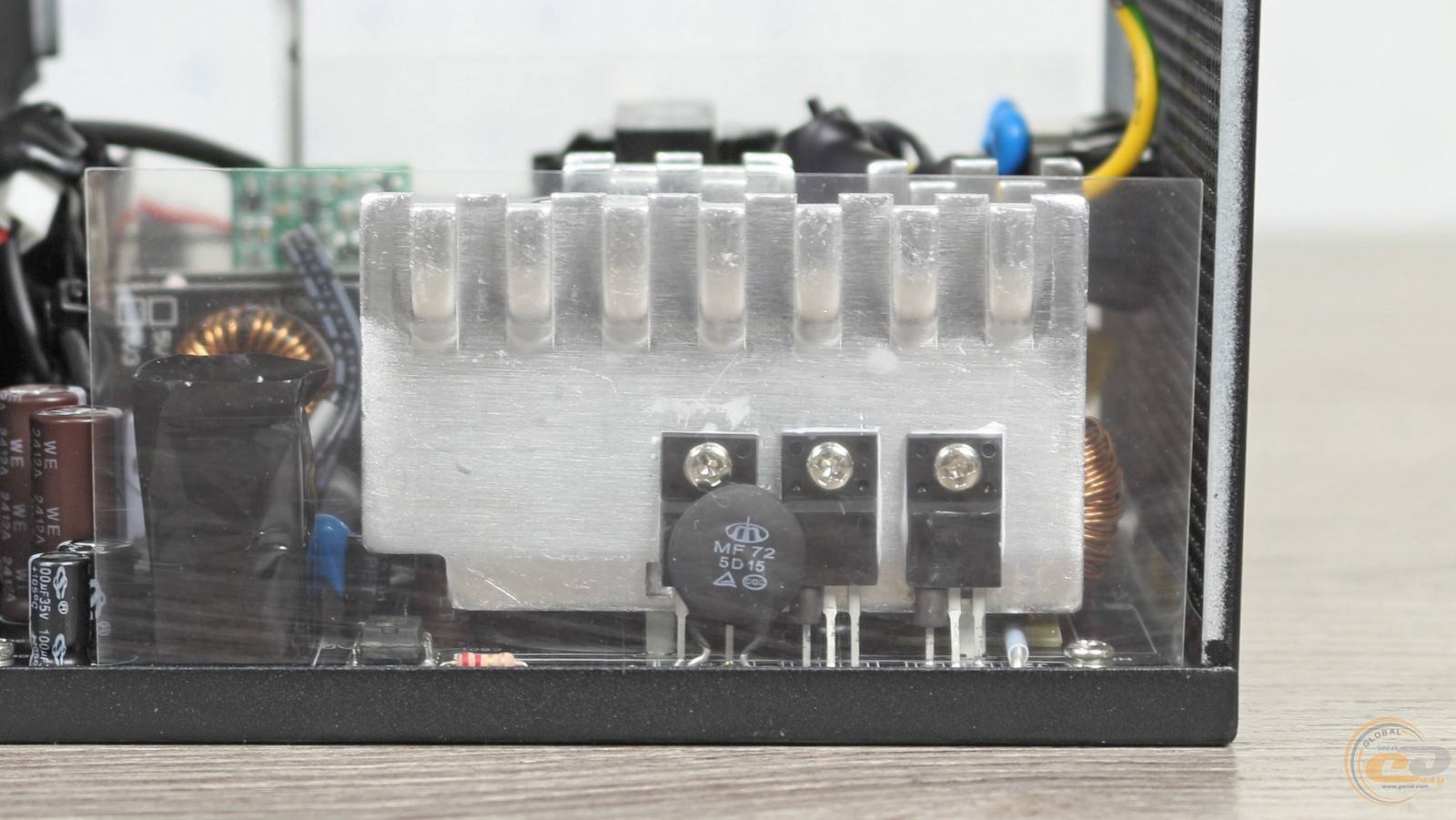

Самый габаритный радиатор отводит тепло от полноценного набора из трех силовых элементов узла APFC.

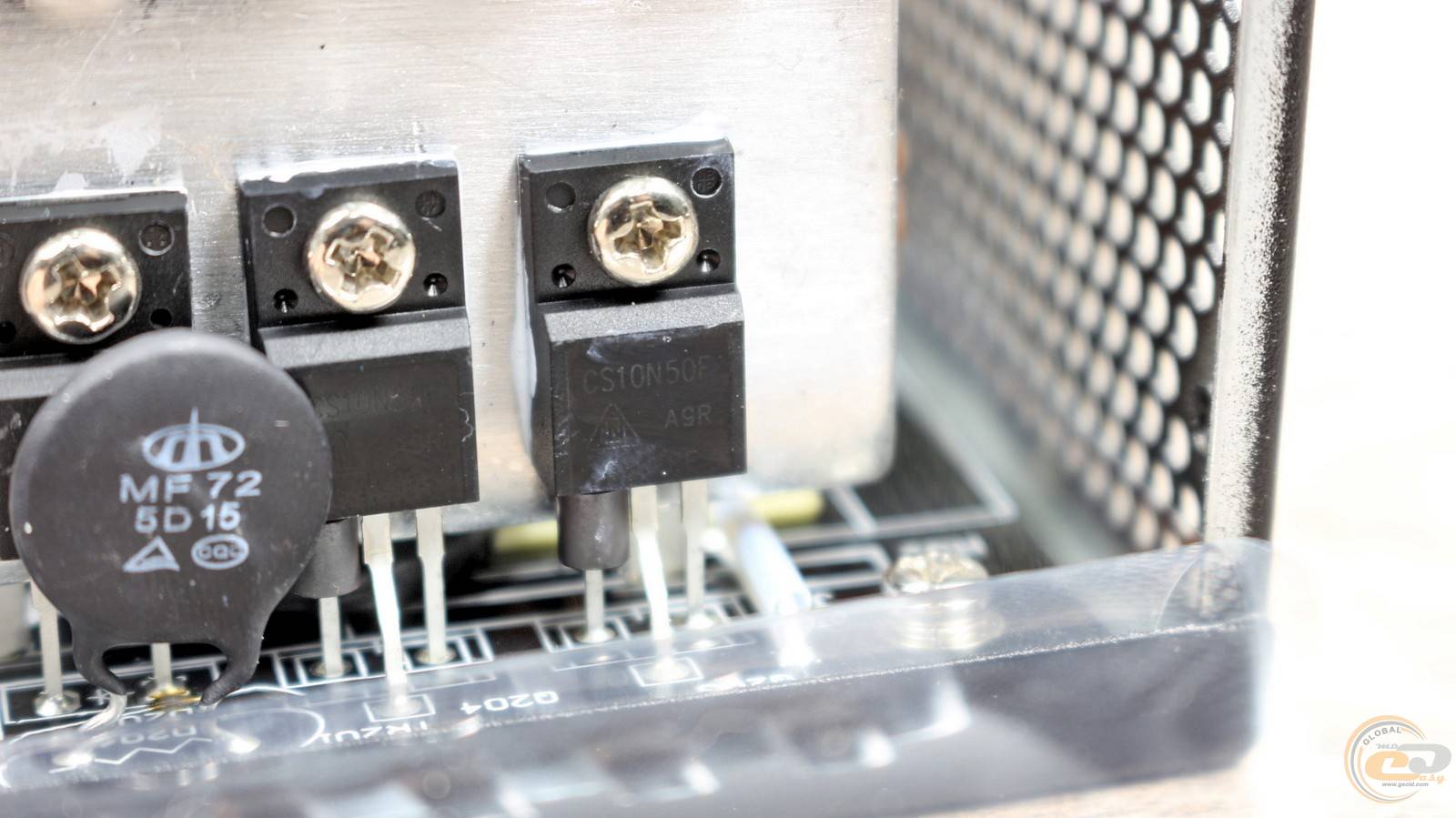

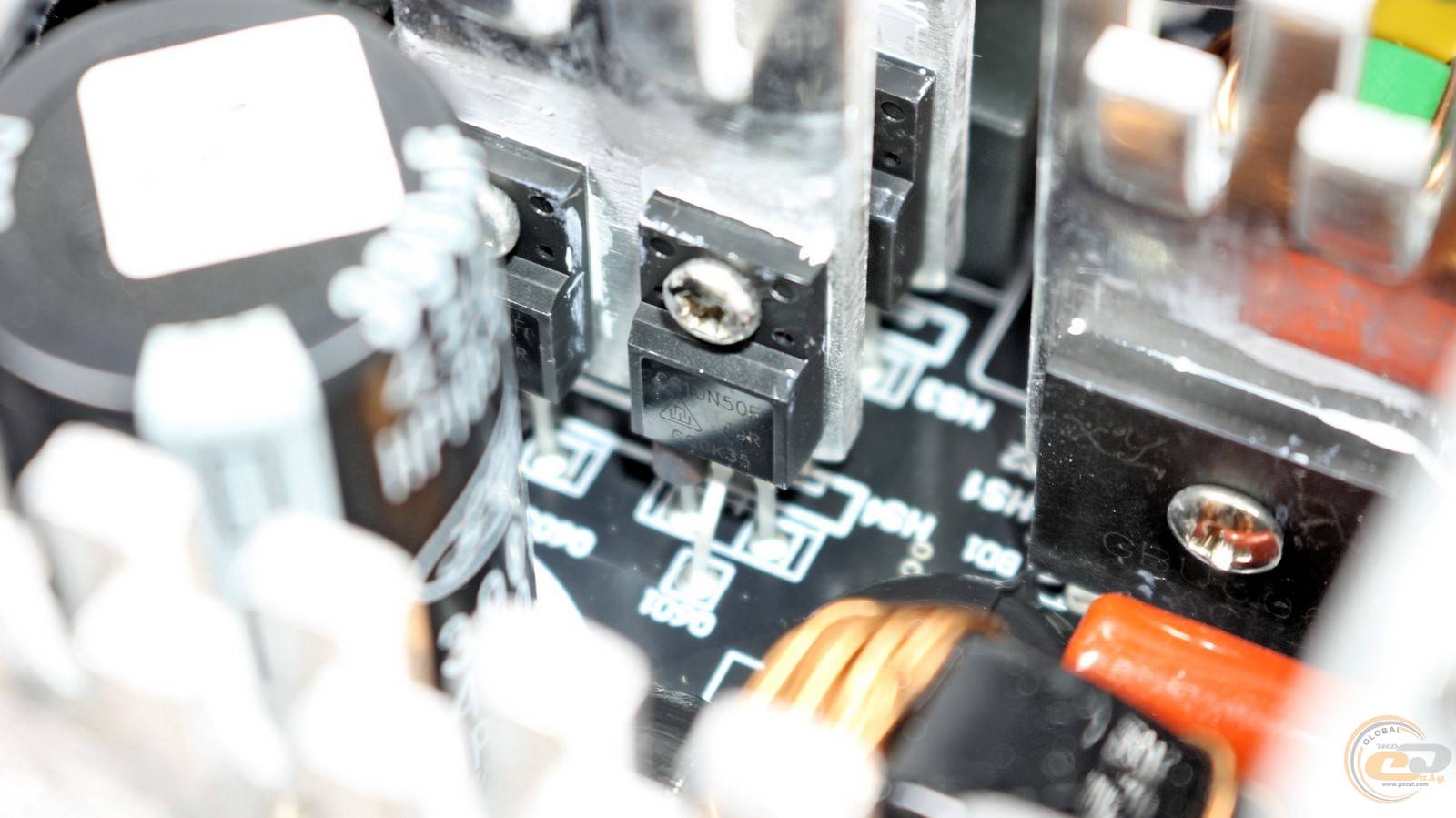

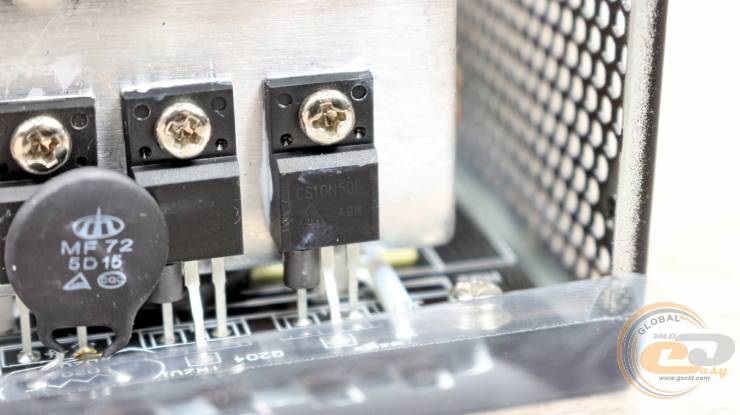

В их числе – два, вероятно, китайских транзистора CS10N50F A9R. Рядом распаян и терморезистор.

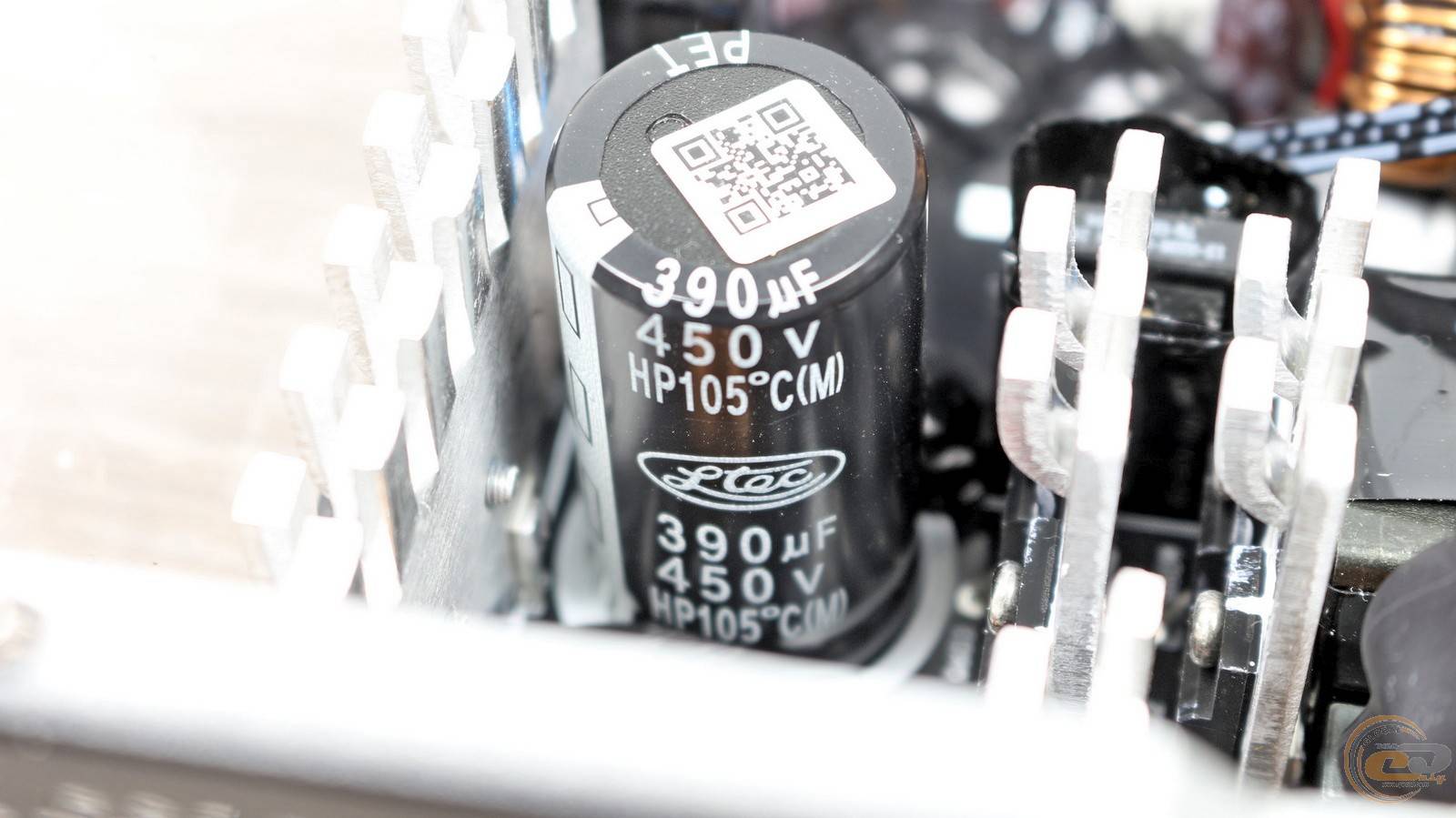

Входной конденсатор изготовлен тайваньской компанией Ltec. Он относится к высокотемпературной серии и имеет емкость 390 мкФ. Около него видны еще два радиатора, на которых расположились четыре ключа первичного преобразователя напряжения.

Они имеют маркировку CS10N50F, аналогичную элементам узла APFC. А их количество указывает на использование высокоэффективной полномостовой схемы (Full Bridge).

Возле трансформатора видны радиаторы транзисторов синхронного преобразователя, образующего канал +12В.

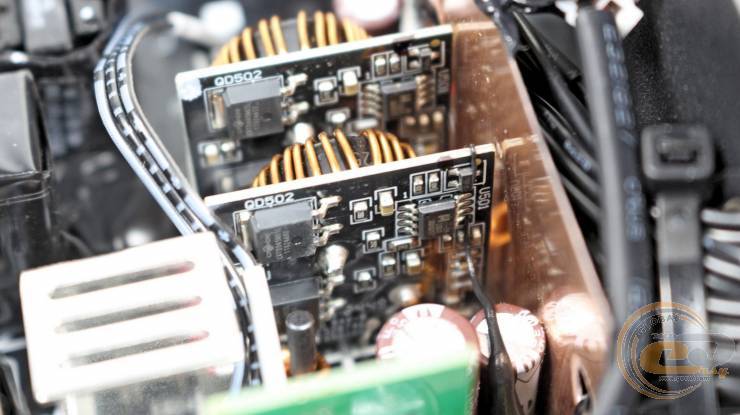

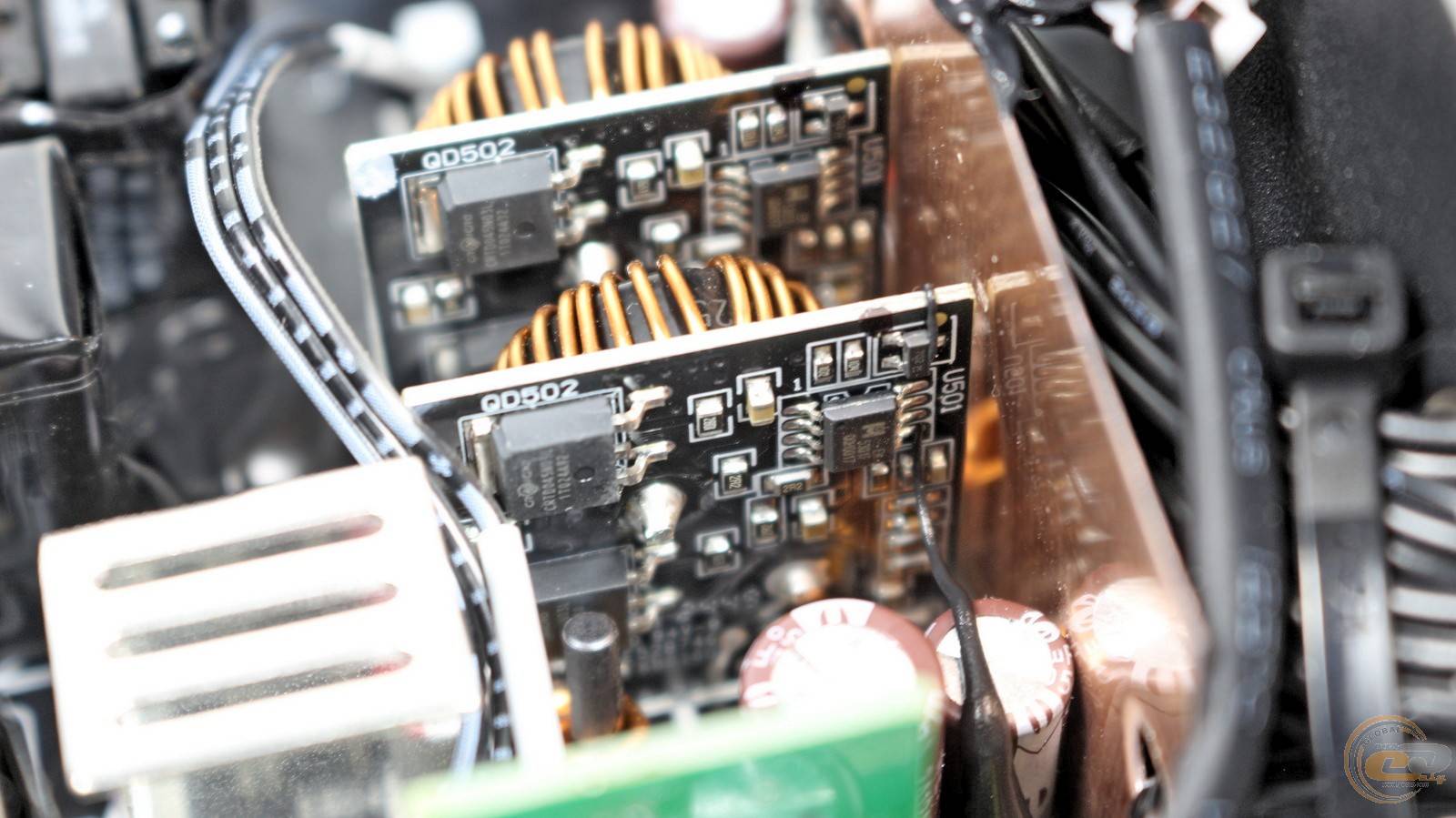

В свою очередь для формирования напряжений +3,3В и +5В используются уже DC-DC-преобразователи на двух дочерних платах.

Что касается используемых в GIGABYTE P650SS конденсаторов, то здесь есть полимеры китайского происхождения PolyCap и ряд высокотемпературных электролитов, производителей которых нам не удалось идентифицировать.

И, наконец, о защите — согласно информации на официальном сайте, здесь реализованы все возможные из них:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP).

Кросс-нагрузочные характеристики

А теперь переходим к тестам. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

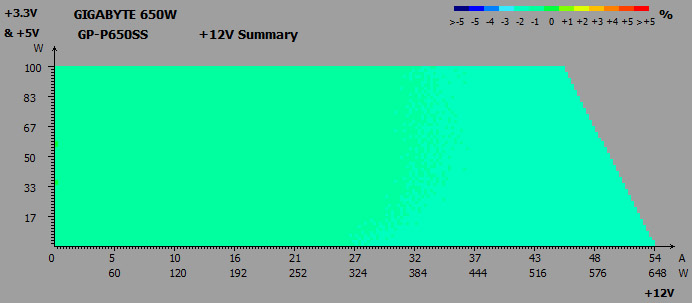

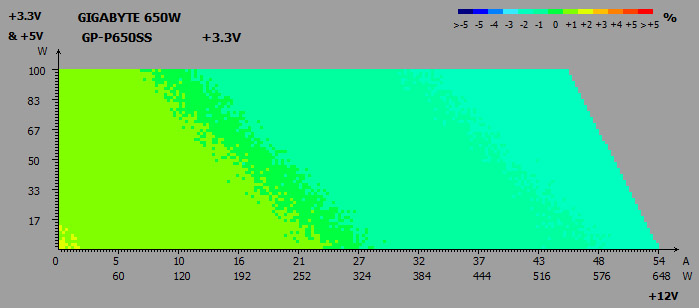

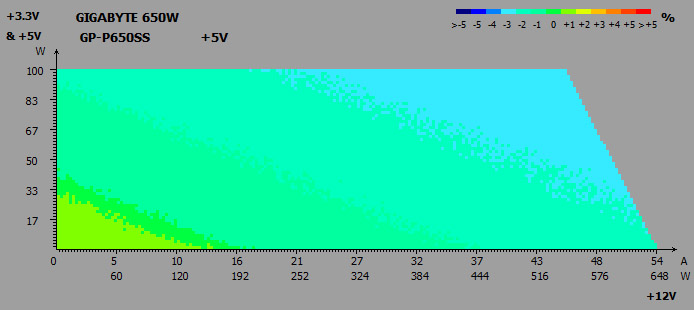

Во время кросс-нагрузочных тестов на основных линиях питания GIGABYTE P650SS были зафиксированы следующие отклонения:

• линия +3,3В: от –2% до +1%;
• линия +5В: от –3% до +1%;
• линия +12В: от –2% до –1%.

Благодаря DC-DC-преобразователям во вторичной цепи, напряжения на всех трех линиях не выходили даже за пределы ±3% диапазона, что является отличным результатом.

Шумы и пульсации на всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

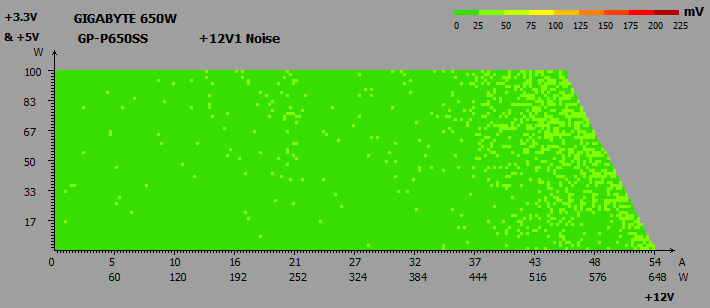

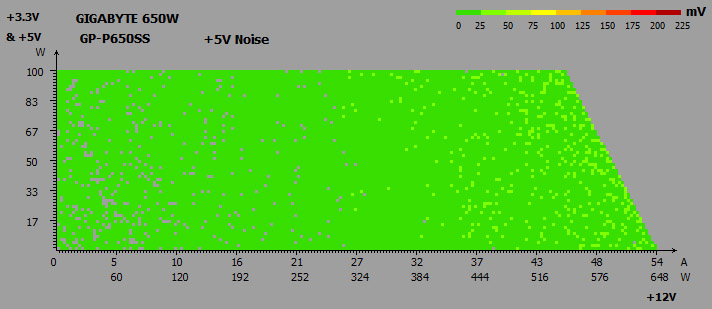

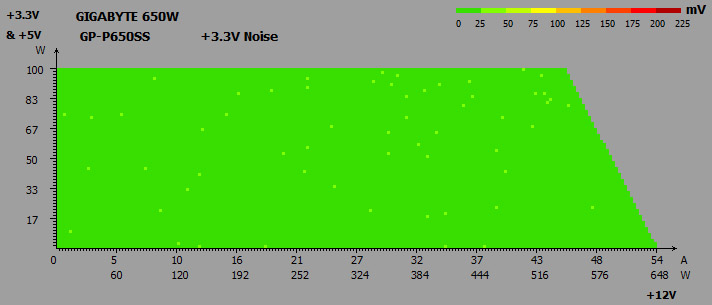

Полный порядок и с пульсациями – на всех трех каналах они не превышали 50 мВ.

Дежурная линия питания + 5VSB

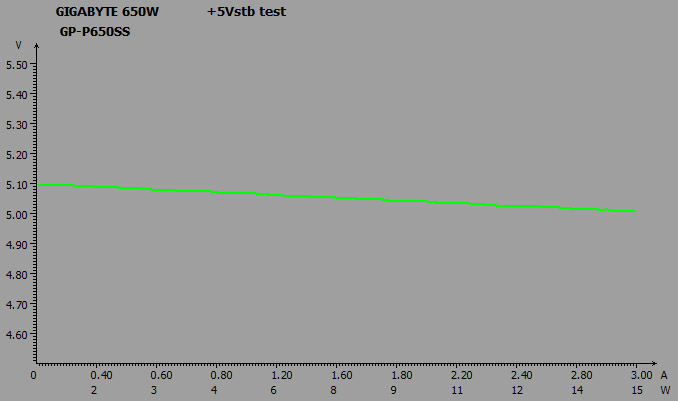

Порадовало и напряжение дежурной линии питания. В зависимости от нагрузки, она меняется в допустимых и очень узких пределах: от 5,1 до 5,01 В, или от +2% до +0,2%.

PF

Таблица, показывающая изменение PF в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC, набранный в полном составе, хорошо справляется со своими обязанностями. Так, максимальное значение коэффициента PF равно 0,98 при номинальной нагрузке 650 Вт.

КПД

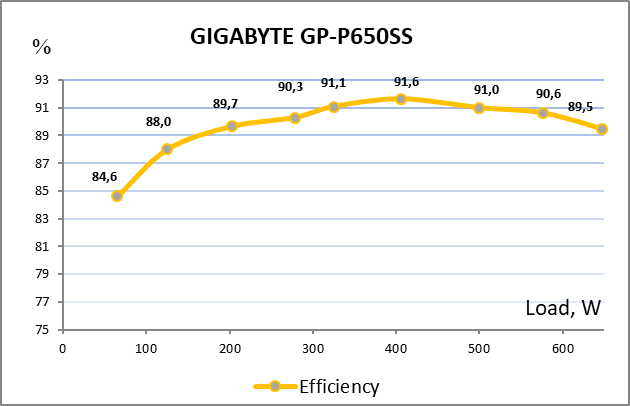

Что касается энергоэффективности блока питания, то в пике он достигает 91,6%. Это немало как для такого недорогого устройства, так и на всем диапазоне отставания от «золотых» решений незначительное. В целом же КПД полностью соответствует сертификату 80 PLUS Silver 230V, ведь при нагрузке 20%, 50% и 100% от номинальной мощности КПД превышал необходимые 87%, 90% и 87% соответственно.

Система охлаждения и температурный режим

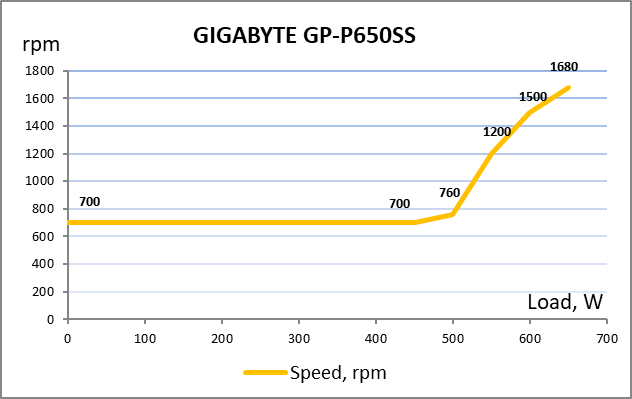

А теперь об охлаждении. Львиная часть диапазона нагрузок до 500 Вт сопровождается очень тихой работой вентилятора со скоростью 700-760 об/мин. До 550 Вт при частоте вращения 1100 об/мин и ниже вертушка все еще остается тихой. Далее скорость уже постепенно достигает и стабилизируется на максимальных 1680 об/мин при этом уровень шума ниже среднего.

И, закономерно, несколько строк о температурах. После 15-минутной 600-ваттной нагрузки, при которой скорость вентилятора составляла 1500 об/мин, главный трансформатор прогрелся всего до 65°C, а остальные компоненты – до 36-60°C. Это очень низкие значения, которые должны существенно увеличить срок службы блока питания. Кстати, при данном тестировании температура в помещении составляла +25°C.

Практические испытания на реальной конфигурации

А как данное устройство ведет себя на настоящей компьютерной системе? Давайте узнаем на примере сборки с высокопроизводительным 105-ваттным процессором AMD Ryzen 9 5900X и видеокартой Palit GeForce RTX 3090 GamingPro OC с TDP около 350 Вт.

Компонент	Модель
Процессор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
СЖО	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативная память	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Видеокарта	Palit GeForce RTX 3090 GamingPro OC
SSD	Kingston KC600 512 GB (SKC600/512G)
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в двух режимах: «Простой» и «Максимальная нагрузка», которые создавались с помощью теста AIDA FPU и теста для загрузки видеокарты FurMark Donut (GK) в утилите MSI Kombuster. Энергопотребление системы измерялось с помощью ваттметра Seasonic PowerAngel, а напряжения на трех основных линиях – мультиметром MASTECH MY64.

В результате измерения питающего напряжения на выходных линиях были получены следующие значения:

И снова DC-DC-преобразователи справились на «отлично». На всех трех линиях GIGABYTE P650SS отклонения не превышали +1,8%, без просадок ниже номинала. Разница между значениями в режиме простоя и под нагрузкой на двух младших каналах отсутствовала вообще, а на линии +12В составляла всего лишь 0,4%.

Так что если систему с 350-ваттной GeForce RTX 3090 этот блок питания «тянет» без проблем, то и более современные предтоповые модели – такие как GeForce RTX 4080 SUPER, RTX 5070 Ti, или Radeon RX 9070 XT – тем более будут ему по силам. Для полного счастья не хватает только коннектора PCIe 5.0/5.1.

Энергопотребление в простое и выключенном состоянии компьютера

Вдобавок ко всему вышеперечисленному, тестируемое устройство порадует своего владельца низким энергопотреблением в выключенном состоянии компьютера (3 Вт) и в спящем режиме (5 Вт).

Итоги

Блок питания GIGABYTE P650SS привлекает сочетанием небольшого ценника ₴2400 або $57 и целого ряда опций, которые он может предложить своему покупателю. Так, устройство получило сертификат 80 PLUS Silver 230V и на практике лишь немного не дотягивает до «золотых» решений. Да и неудивительно, ведь здесь используется высокоэффективная полномостовая топология. А DC-DC-преобразователи во вторичной цепи обеспечивают без преувеличения образцовую стабильность напряжений.

Кроме того, система охлаждения работает с комфортным уровнем шума на всем диапазоне нагрузок. А до отметки 500 Вт включительно вентилятор очень тихий. При этом нагрев внутренних элементов невысокий, что будет способствовать длительной работе устройства. Вдобавок производитель заявляет о полном наборе защит и использовании надежного FDB-подшипника в основе вентилятора.

Понятно, что на чем-то нужно было сэкономить, поэтому «под нож» частично попала элементная база устройства. Если говорить о количестве компонентов, то здесь все на своих местах. Но силовые элементы имеют китайское происхождение, очевидно, как и конденсаторы, за исключением входящего тайваньского электролита от Ltec. Также здесь нет современного разъема питания видеокарт PCIe 5.0 или 5.1, поэтому свежие решения от NVIDIA придется подключать через переходник.

Для кого-то перечисленные нюансы станут причиной поиска более дорогого устройства. К примеру, доплатив всего лишь ₴300 или $7 можно приобрести уже GIGABYTE P650G 650W (GP-P650G) с полноценным 80 PLUS Gold, входным японским конденсатором и 5-летней гарантией. К тому же он доступен в черном и белом корпусе.

С другой стороны, благодаря вышеперечисленным преимуществам, в своем ценовом диапазоне протестированный 650-ваттный GIGABYTE P650SS выглядит довольно привлекательно.

Достоинства:

• высокий уровень КПД более 91% (80 PLUS Silver 230V);
• раздельная стабилизация напряжений с DC-DC-преобразователями;
• отличное состояние напряжений на основных линиях питания;
• отсутствие просадки напряжения при подключении мощной конфигурации;
• наличие всех видов защит;
• два 6+2-контактных разъема PCIe;
• удобные в укладке плоские кабели-шлейфы;
• очень эффективная система охлаждения;
• комфортный уровень шума на всем диапазоне нагрузок;
• очень тихая работа вентилятора при нагрузке до 500 Вт;
• 3 года гарантии.

Особенности:

• отсутствие современного разъема питания видеокарт PCIe 5.0/5.1.

Автор: Олесь Пахолок

Выражаем благодарность интернет-магазину TELEMART.UA за предоставленный для тестирования блок питания.
