Обзор GIGABYTE P750BS: бронзовый 750-ваттный блок питания по доступной цене

21-05-2025

Если вы ищете блок питания мощностью около 750 Вт и при этом экономия не должна быть тотальной, тогда недавно представленный GIGABYTE P750BS может стать хорошим кандидатом на покупку. В интернет-магазине TELEMART.UA на момент написания обзора он предлагается за сравнительно небольшую сумму ₴3000 или менее $75.

И, в отличие от решений нижнего ценового диапазона, он предлагает ряд преимуществ: раздельную стабилизацию напряжений, 3-летнюю гарантию, полный набор защит, «бронзовый» сертификат энергоэффективности и некоторые другие. Конечно, не обошлось и без следов экономии, о чем мы также расскажем далее.

Спецификация

Модель

GIGABYTE P750BS

(GP-P750BS)

Тип

ATX12V

Максимальная мощность, Вт

750

Мощность канала +12В, Вт.

750

Мощность линий +3,3В и +5В, Вт.

100

Количество линий +12В

1

Максимальный ток канала +3,3В, А

20

Максимальный ток канала +5В, А

20

Максимальный ток канала +12В, А

62,5

Максимальный ток канала –12В, А

0,3

Максимальный ток канала +5Vsb (дежурная линия питания), А

3,0

Входное напряжение, В

200 − 240

Входящий ток, А

6

КПД, %

≤88

Сертификация 80 PLUS

Bronze 230V

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

≤98

PCIe-разъемов

4 (6+2-контактные)

Разъем PCIe 5.0/5.1

Нет

Модульный

Нет

Размеры вентилятора, мм

120 х 120 х 25

Тип подшипника вентилятора

FDB (гидродинамический)

Защиты

OPP, OVP, UVP, OCP, OTP, SCP

Размеры (Д х Ш х В), мм

140 х 150 х 86

Время наработки на отказ, часов

100 000

Гарантия, лет

3

Сайт производителя

GIGABYTE

Страница устройства

GIGABYTE P750BS

Страница для покупки

GIGABYTE P750BS

Упаковка и комплект поставки

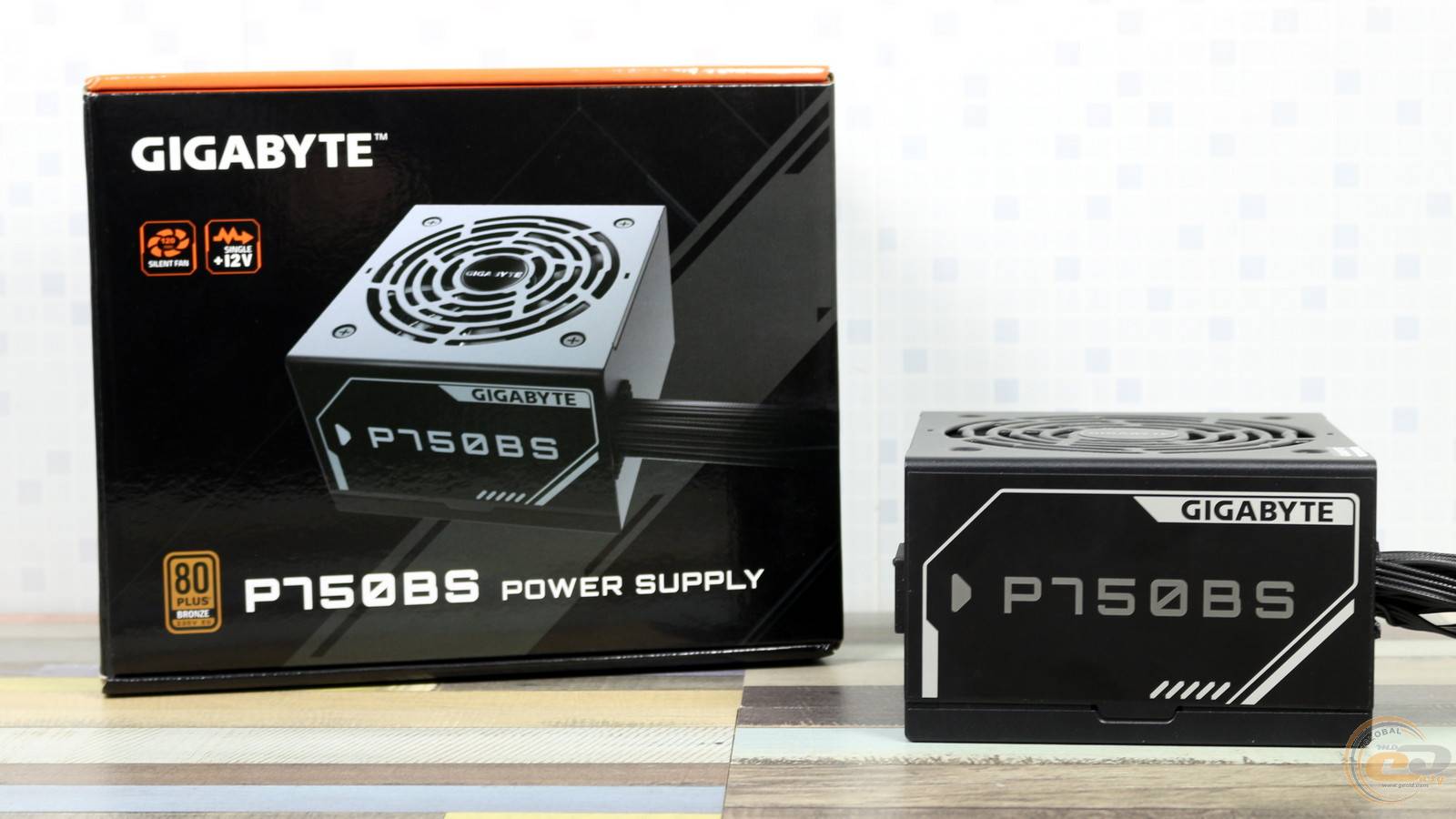

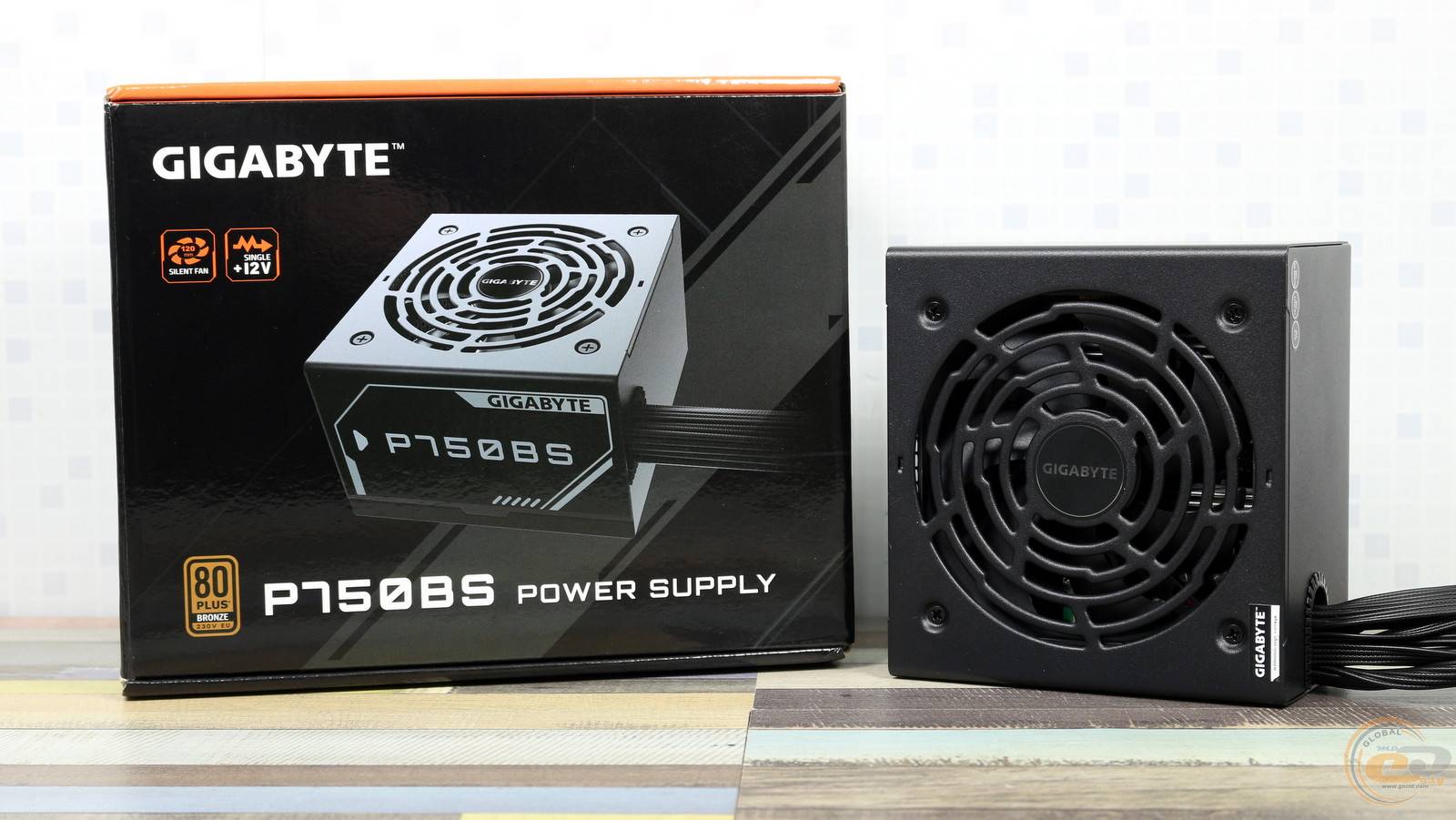

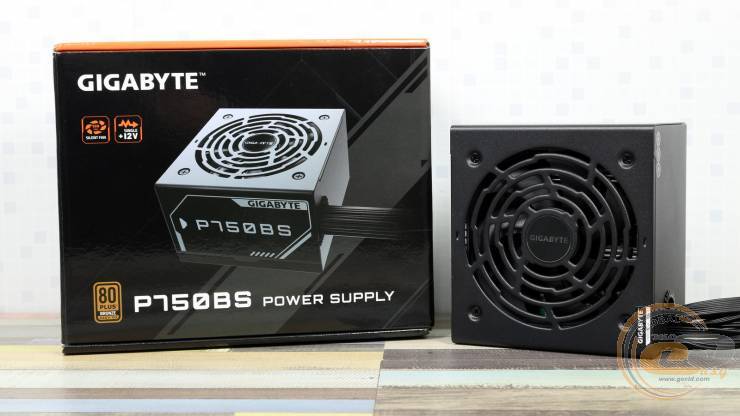

Коробка создавалась именно для данной модели блока питания, что и не удивительно – это единственное устройство с индексом «BS» в конце. Имеется перечень его главных особенностей и технических характеристик.

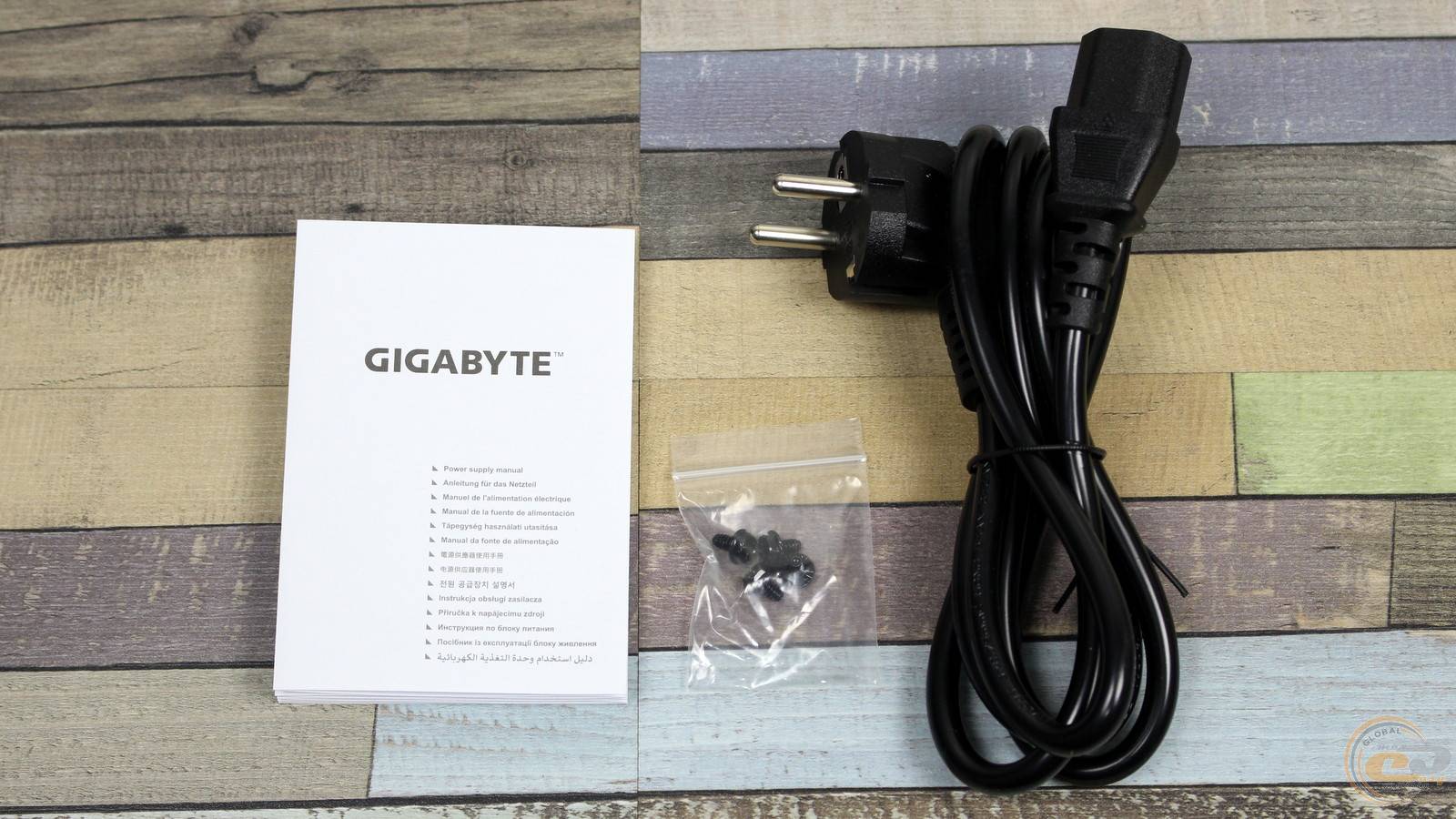

Комплектация вполне достаточная, ведь она включает в себя все необходимое: входной кабель питания, крепежные винты и руководство пользователя.

Внешний вид

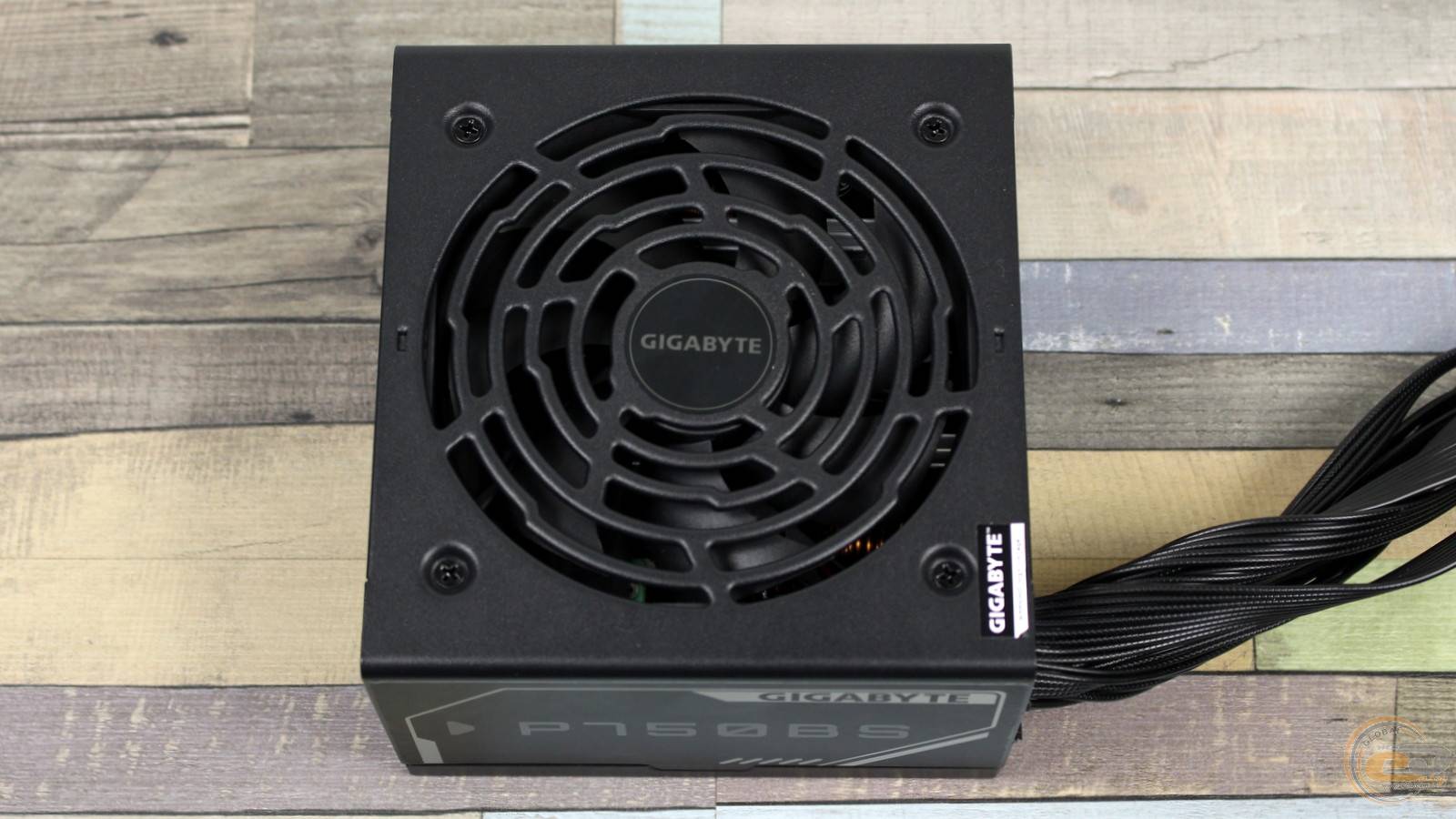

Несмотря на большую мощность, блок питания GIGABYTE P750BS получил вполне привычные для ATX-устройства габариты 140 х 150 х 86 мм. Над 120-мм вентилятором выштампованы вентиляционные отверстия, логотип производителя также на месте.

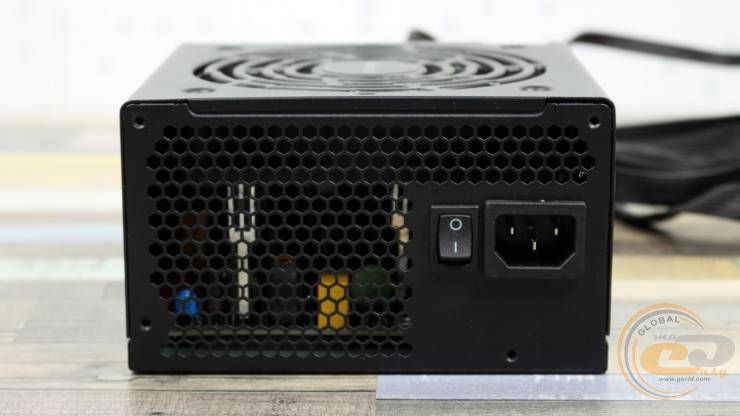

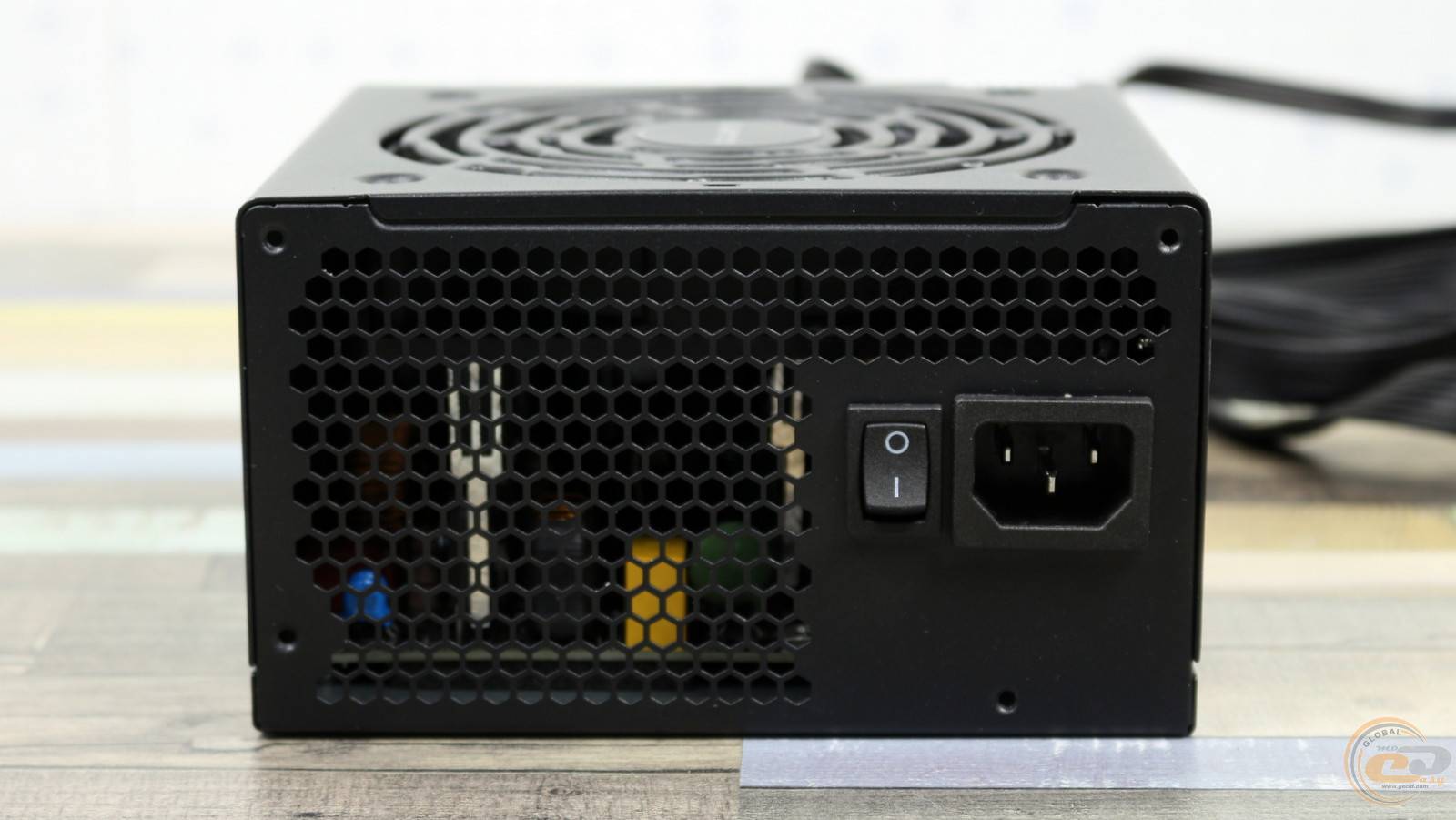

А вот тыльная панель лишена опознавательных знаков. Зато имеется необходимый набор: разъем питания, отверстия-соты и выключатель.

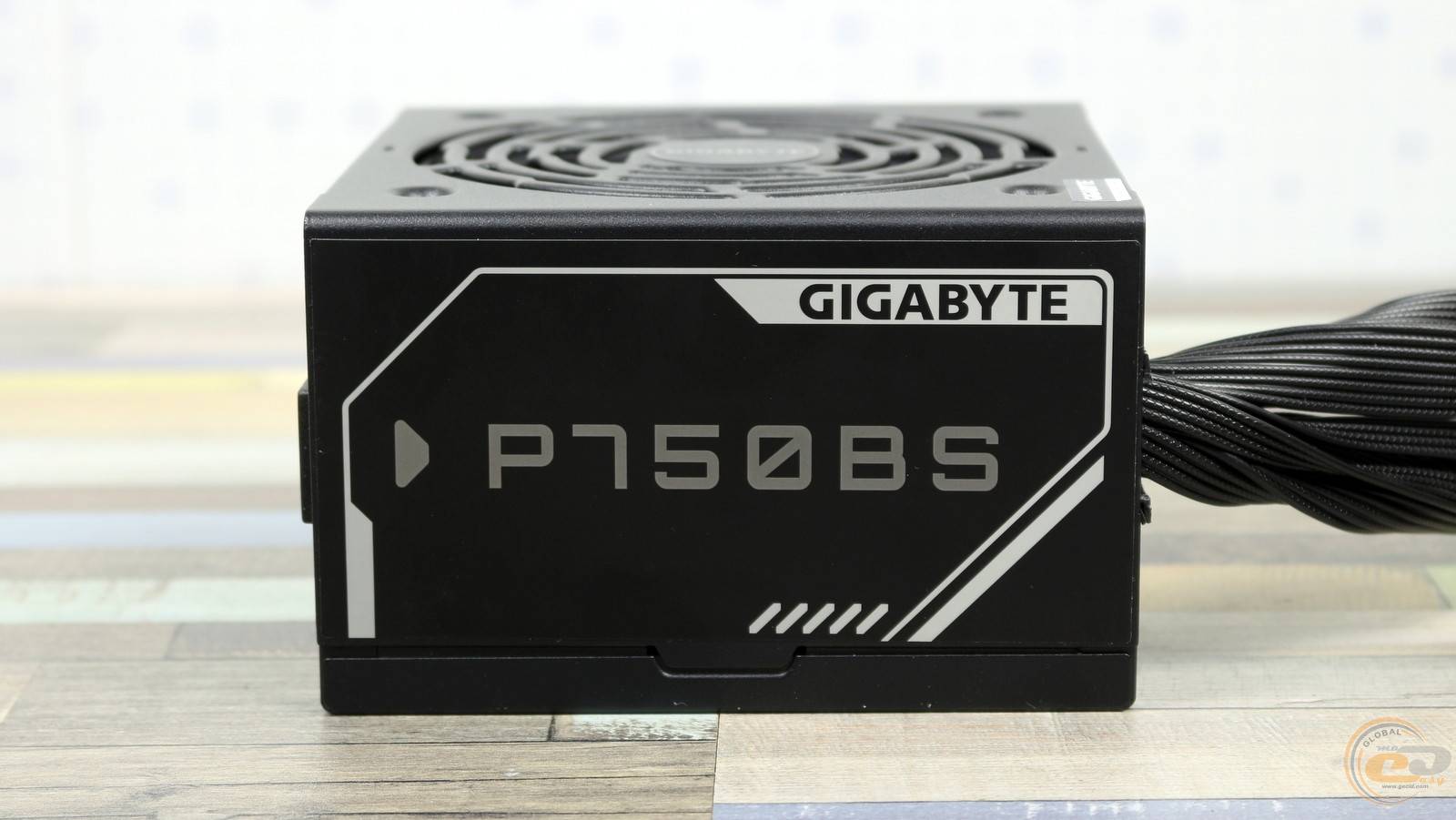

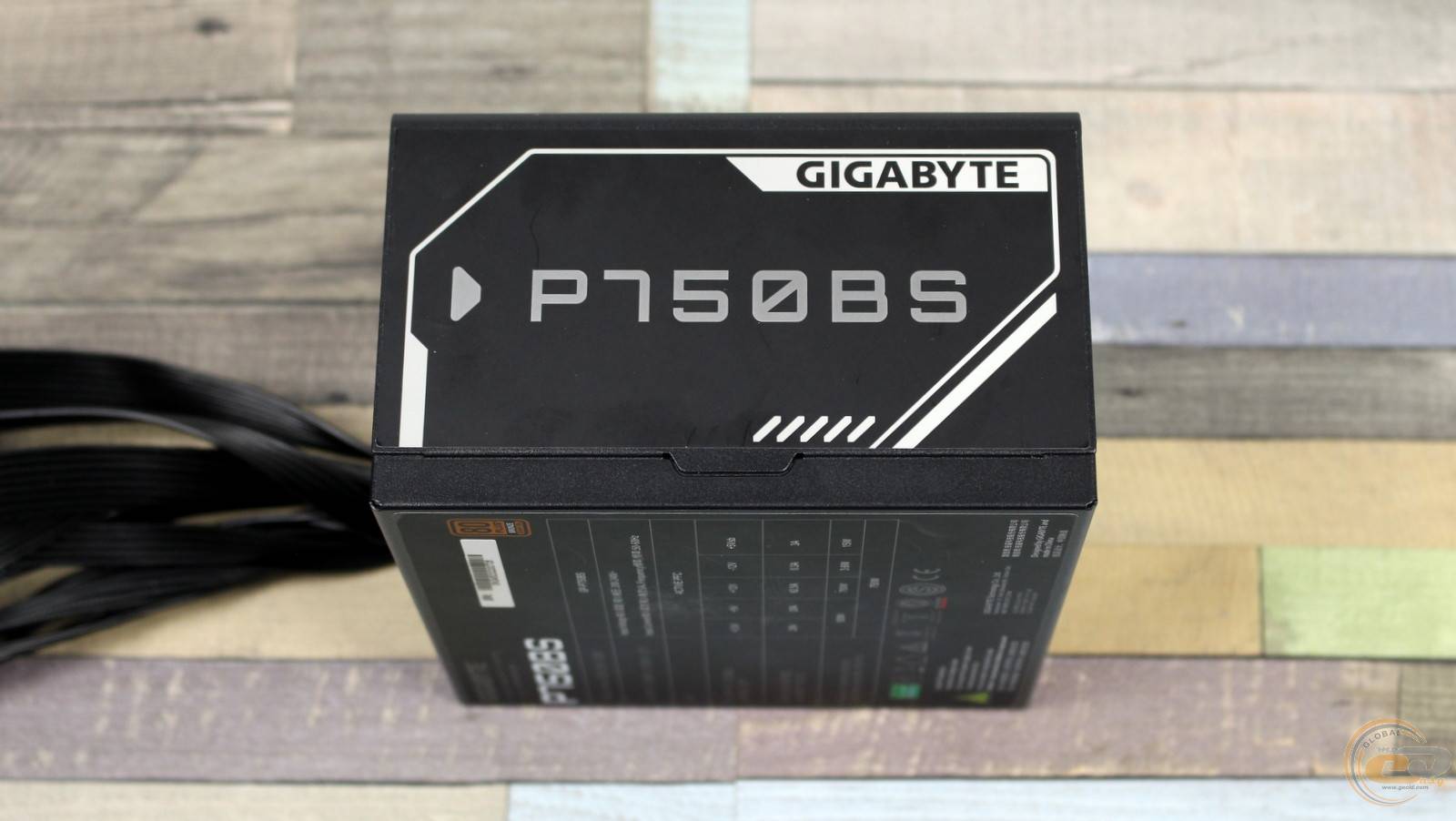

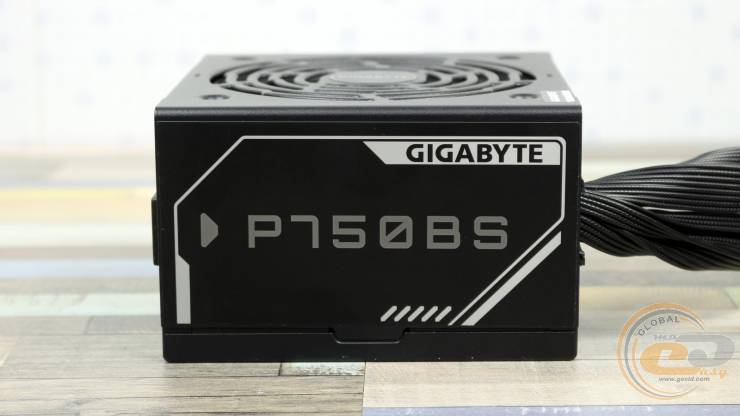

На обеих сторонах пристуствуют наклейки с указанием модели устройства. Правда, они наклеены таким образом, что правильная ориентация надписей будет только при установке блока питания вентилятором вверх.

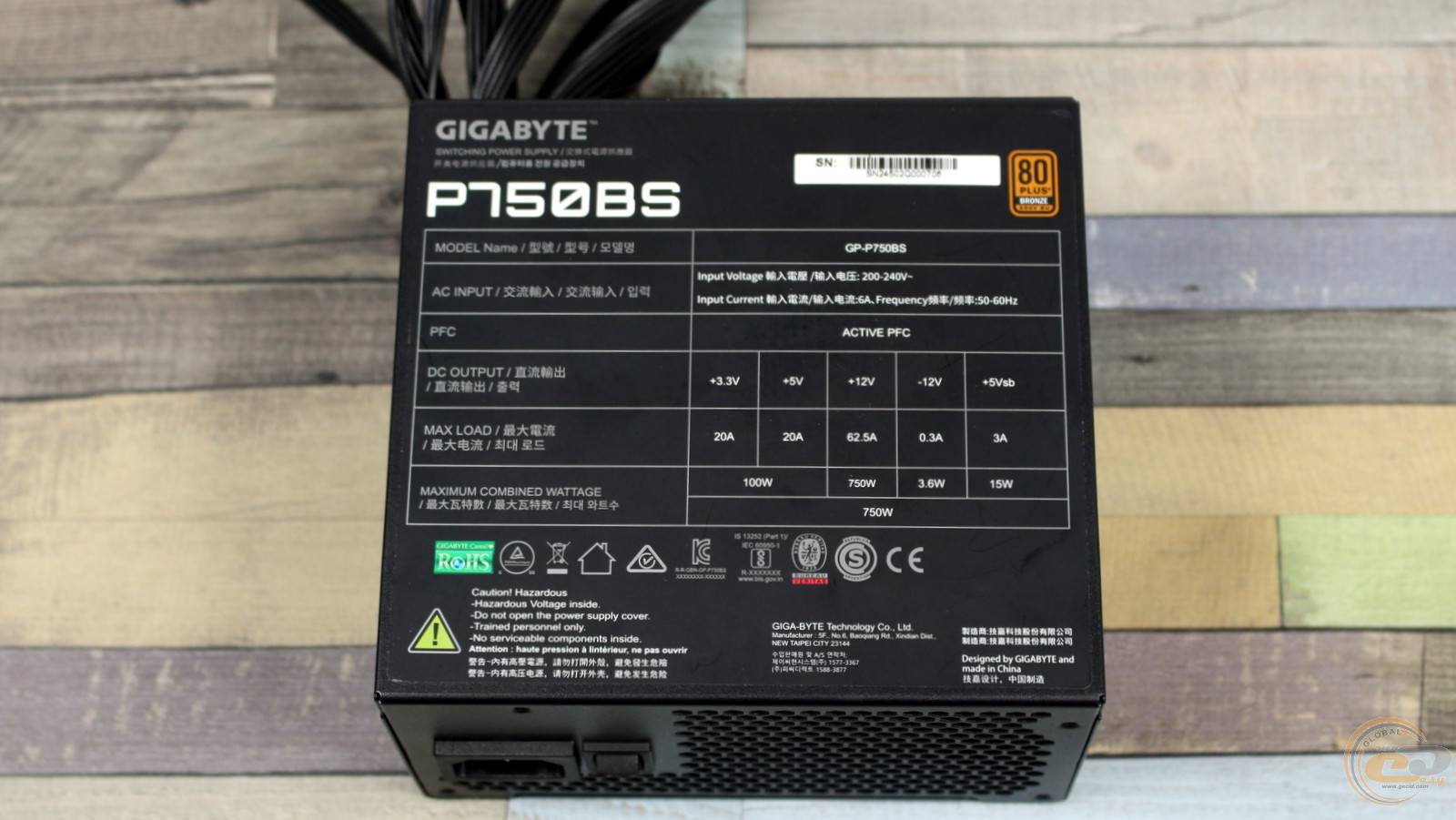

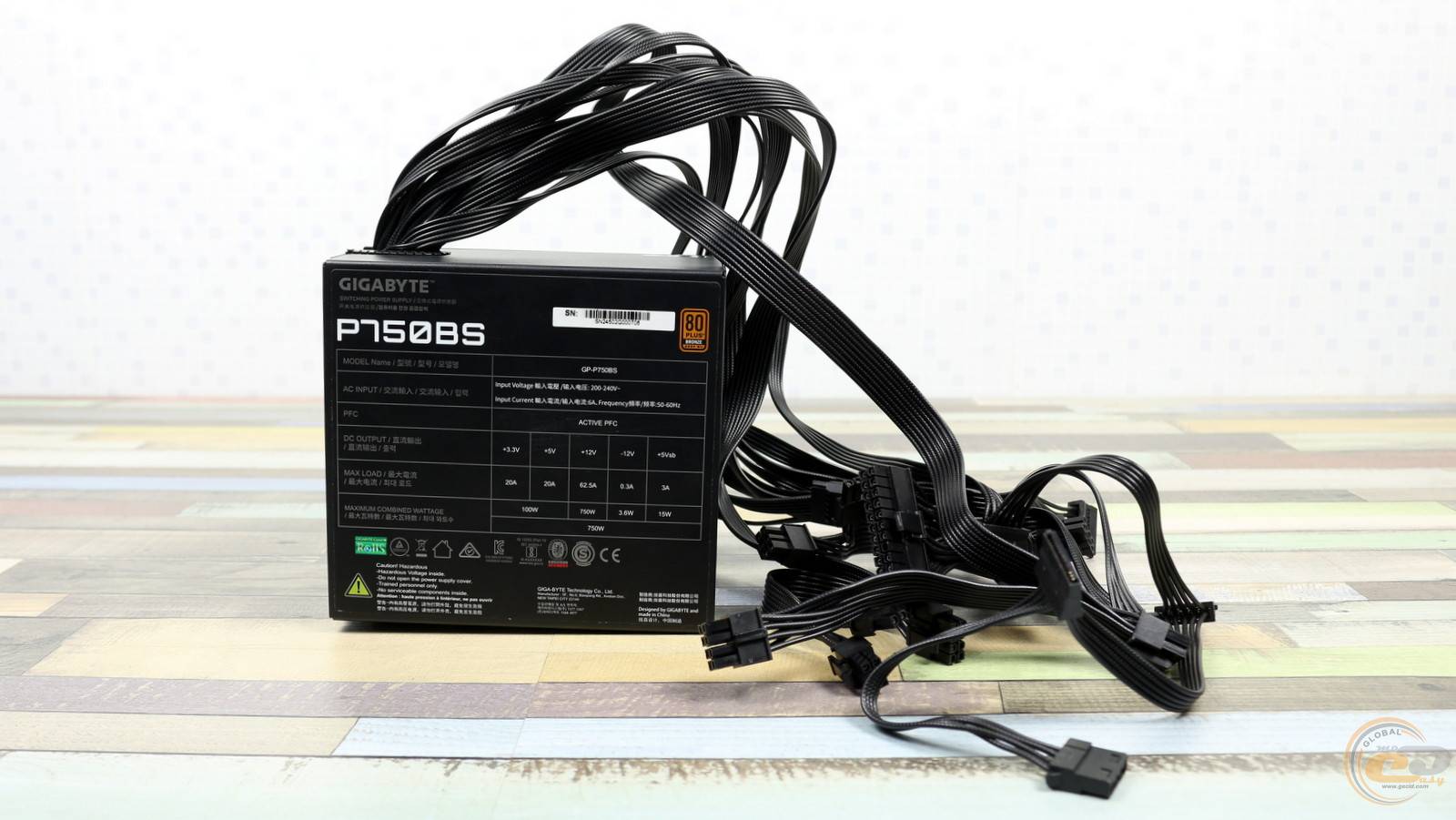

Практически всю самую большую по площади панель накрывает этикетка с подробными электротехническими характеристиками, выгодно отличающими GIGABYTE P750BS от откровенно бюджетных устройств. Так, вся номинальная мощность 750 Вт доступна по линии +12В, в то время как у моделей с групповой стабилизацией напряжений этот показатель обычно на 10-20% меньше. В свою очередь, младшие каналы +3,3В и +5В получили вполне привычные и достаточные 100 Вт или максимум 20 А на каждый из них.

Также здесь содержится отметка о соответствии блока питания сертификату 80 PLUS Bronze. Правда, он поддерживает работу только в сетях с напряжением 200-240 В.

Учитывая ценник тестируемого блока питания, не удивительно, что кабели здесь не модульные и выходят из его корпуса. По периметру отверстия предусмотрительно находится пластиковая вставка.

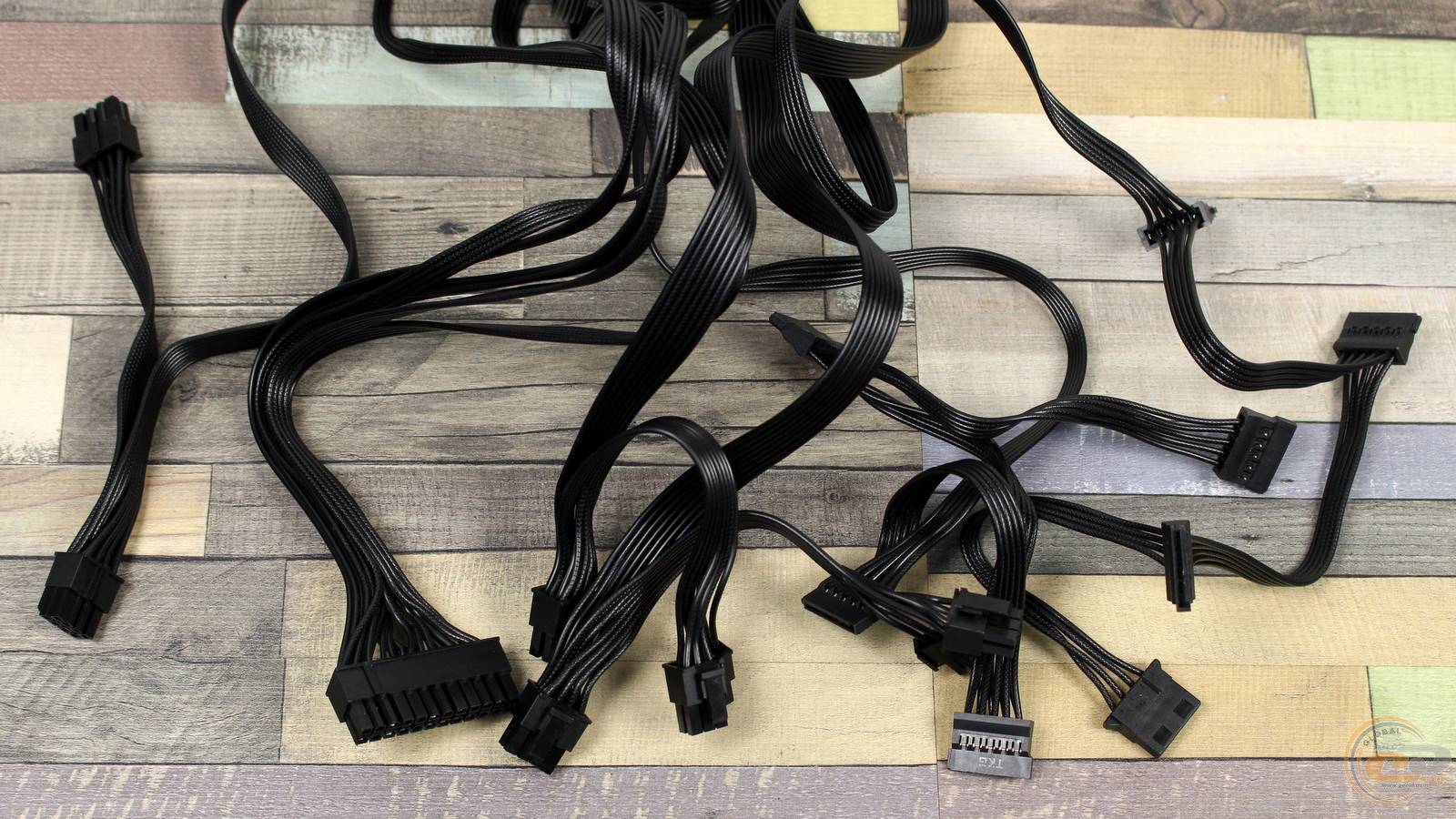

Плоские кабели удобны в укладке. Их изоляция выполнена из нейлона, а тиснение имеет вид текстильной оплетки. Набор доступных коннекторов выглядит следующим образом:

Типы разъемов

Количество

Длина проводов к разъему (разъемам), см

20+4-контактный ATX

1

62

два 4+4-контактных ATX12V

1

60-73

два 6+2-контактных PCIe

2

50-65

четыре SATA

1

55-70-85-100

три SATA + один PATA

1

55-70-85-100

Основные коннекторы питания – это 20+4-контактный ATX и два 4+4-контактных ATX12V на общем кабеле. Для питания видеокарт предусмотрены четыре 6+2-контактных PCIe на двух проводах. А вот более современного PCIe 5.0/PCIe 5.1 здесь нет, поэтому для подключения видеокарт NVIDIA 5000-й линейки понадобится переходник. В свою очередь, запитать жесткие диски и другую периферию помогут семь SATA и один PATA на двух кабелях. В целом такой набор не назовешь богатым, но для абсолютного большинства пользователей его будет вполне достаточно.

Внутреннее строение

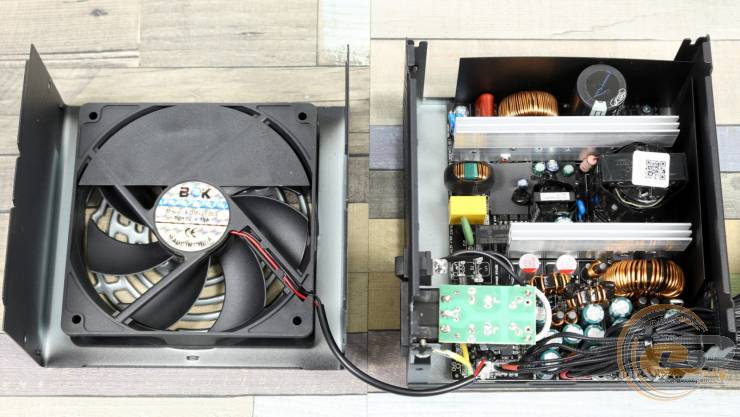

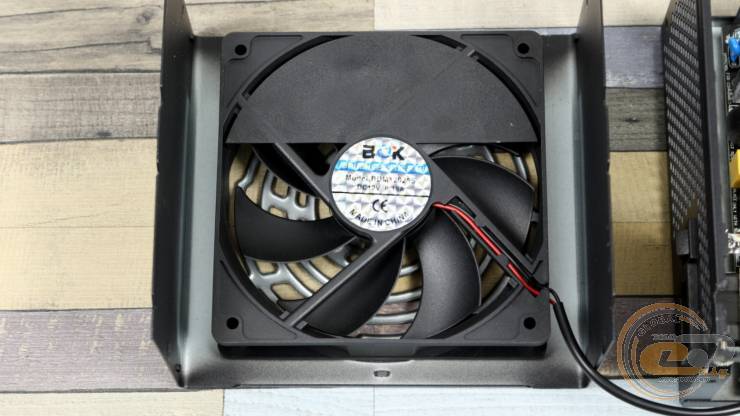

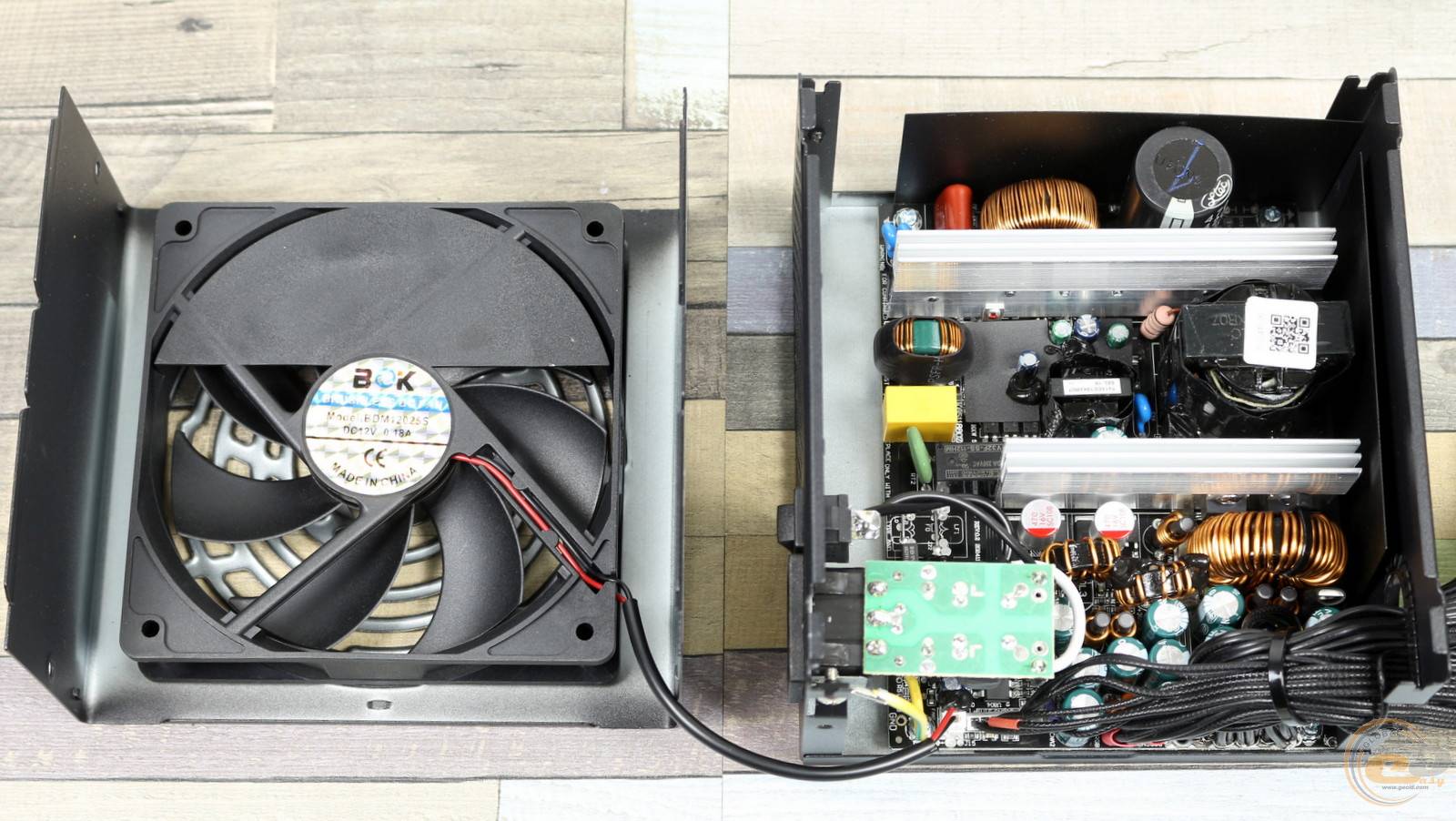

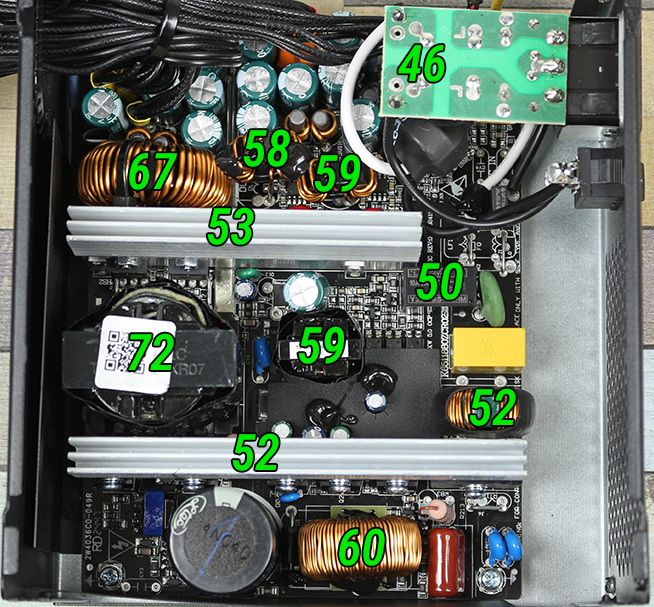

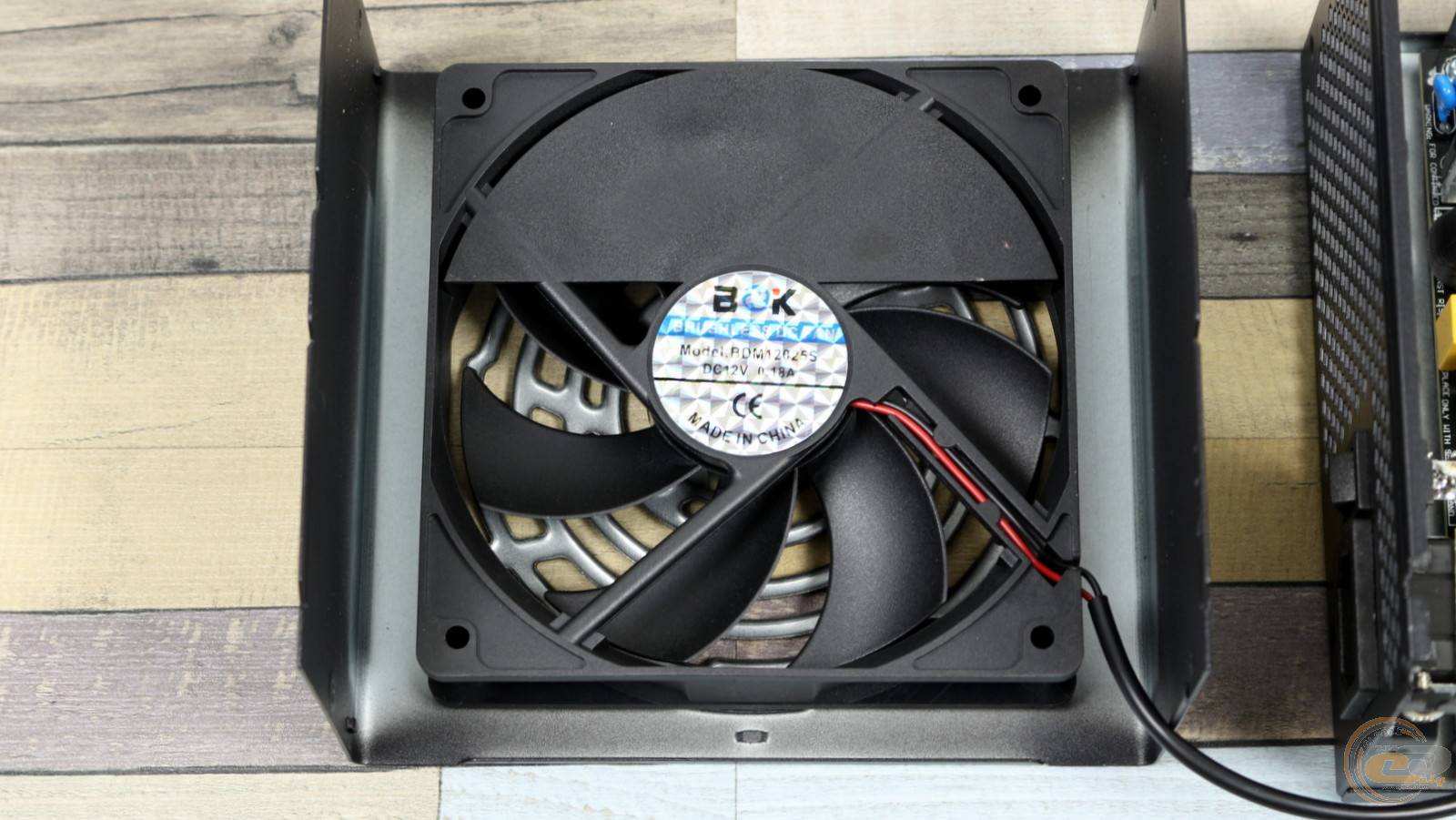

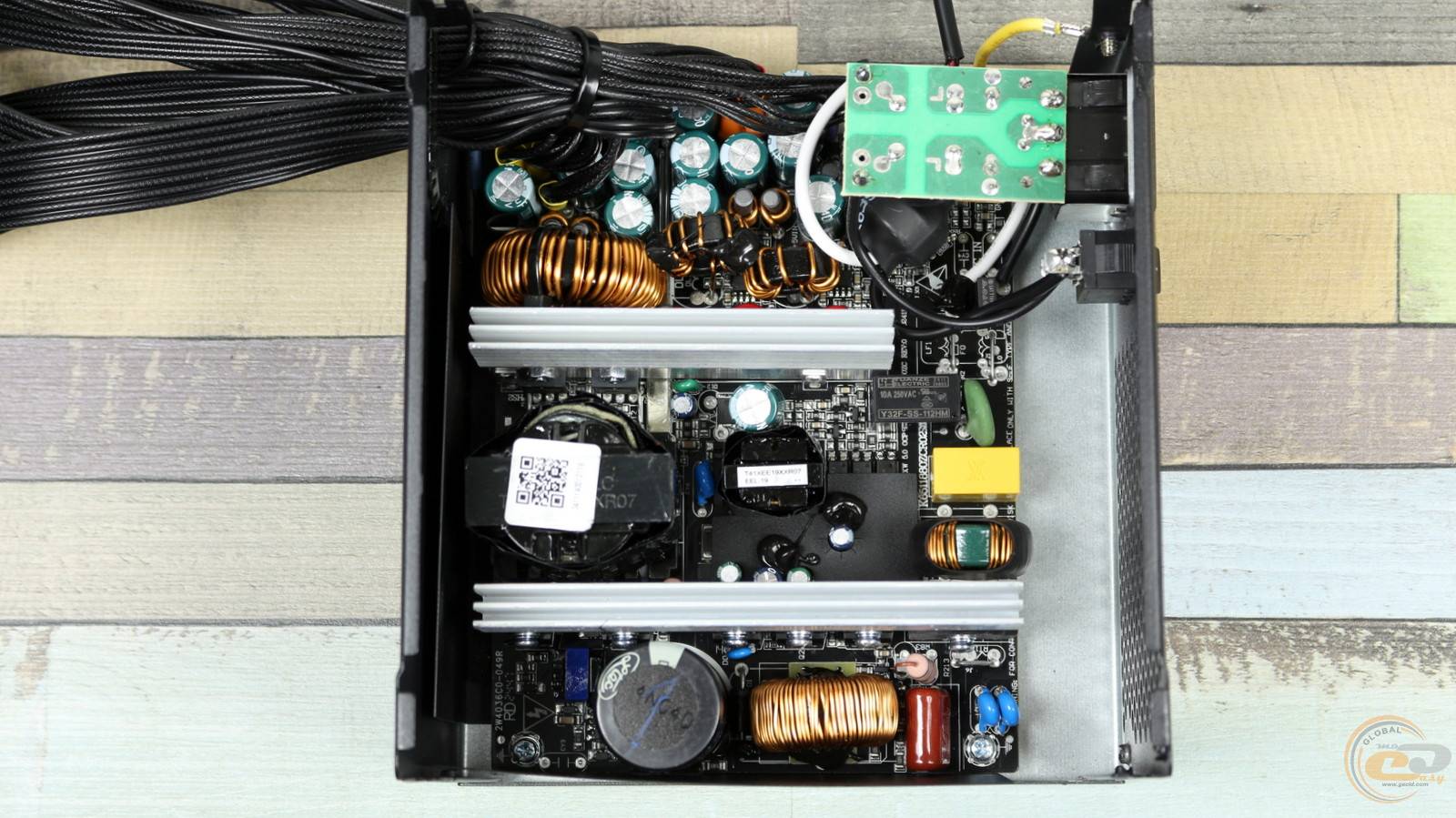

А теперь посмотрим, что находится внутри тестируемого устройства. Вентилятор BOK BDM 12025S на базе гидродинамического FDB-подшипника имеет диаметр 120 мм и стандартный 25-миллиметровый профиль. Энергопотребление данного вентилятора очень небольшое – 2,16 Вт (12 В при 0,18 А). Для оптимизации воздушного потока и направления его на самые горячие компоненты используется пластина, которая покрывает около трети полезной площади.

Есть внутри блока питания GIGABYTE P750BS и пара продолговатых радиаторов для отвода тепла от диодной сборки и силовых элементов разных узлов.

Давайте попробуем рассмотреть некоторые детали элементной базы устройства.

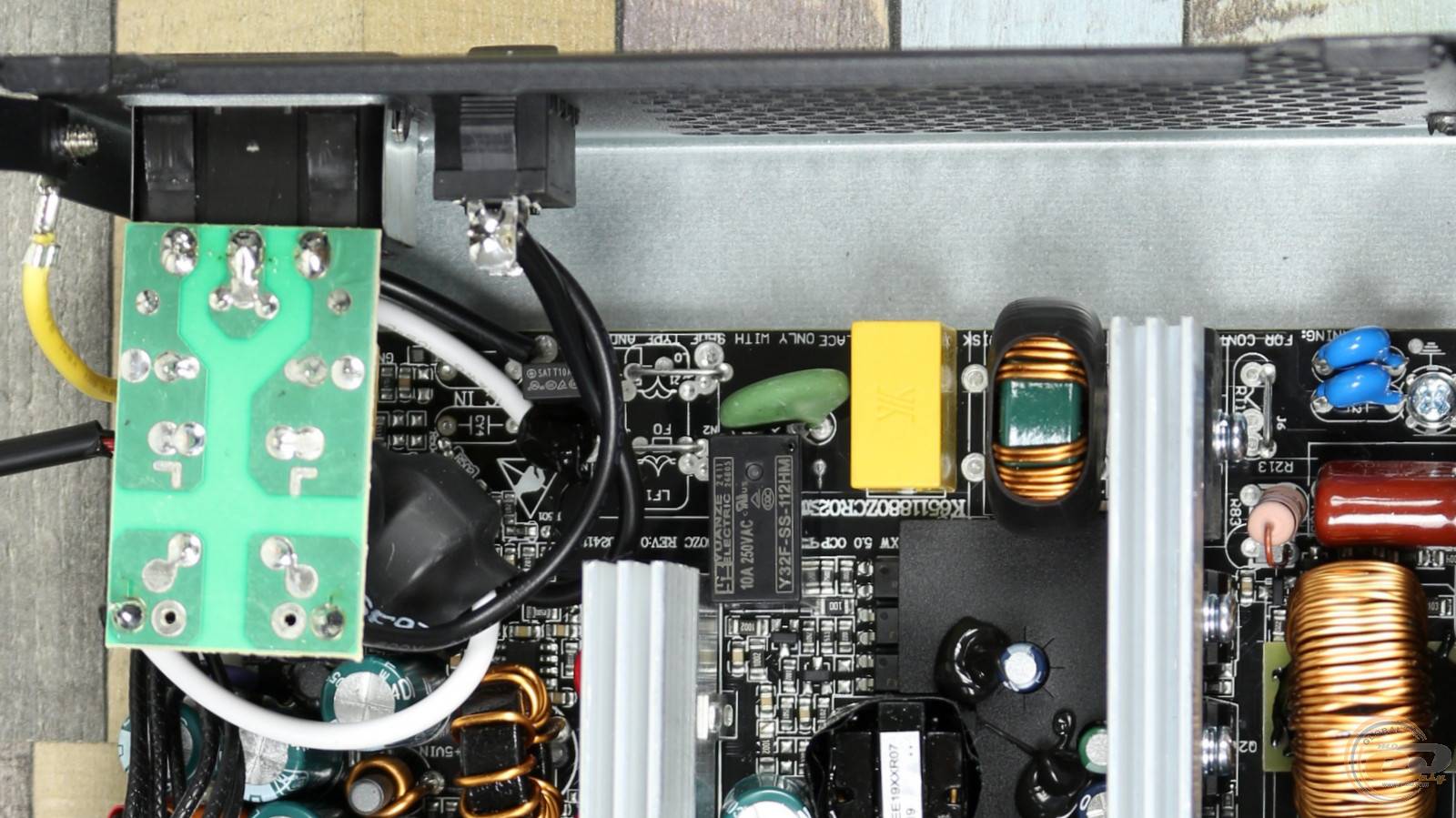

При первом взгляде на EMI-фильтр на плате видны пустые посадочные места для ряда элементов. На самом деле, все необходимые катушки, X- и Y-конденсаторы на месте, но часть из них распаяна на дополнительной плате у входного разъема.

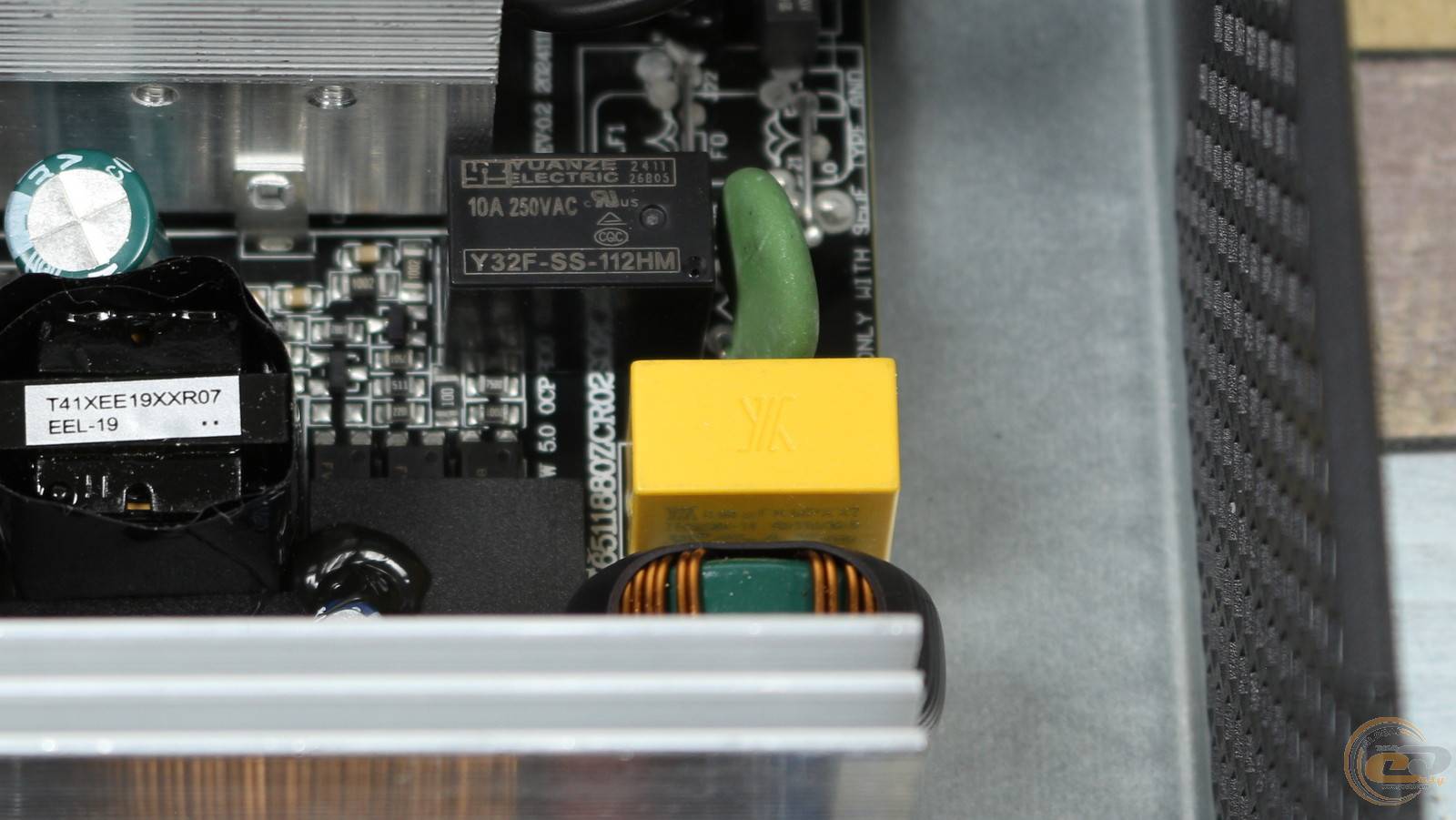

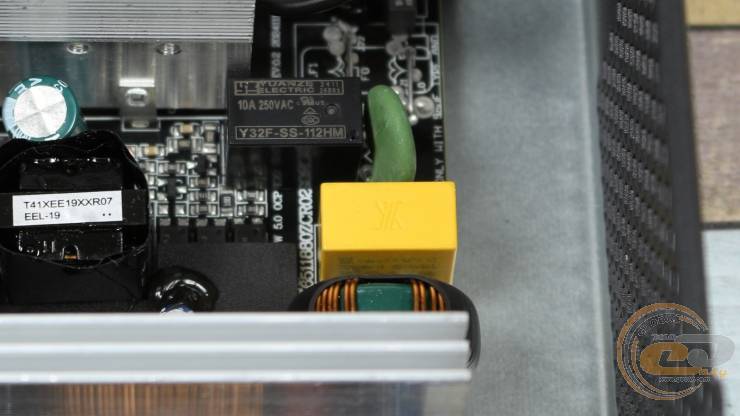

Также есть терморезистор и реле для защиты блока питания от высоких пусковых токов. А вот варистора для грозозащиты мы не нашли.

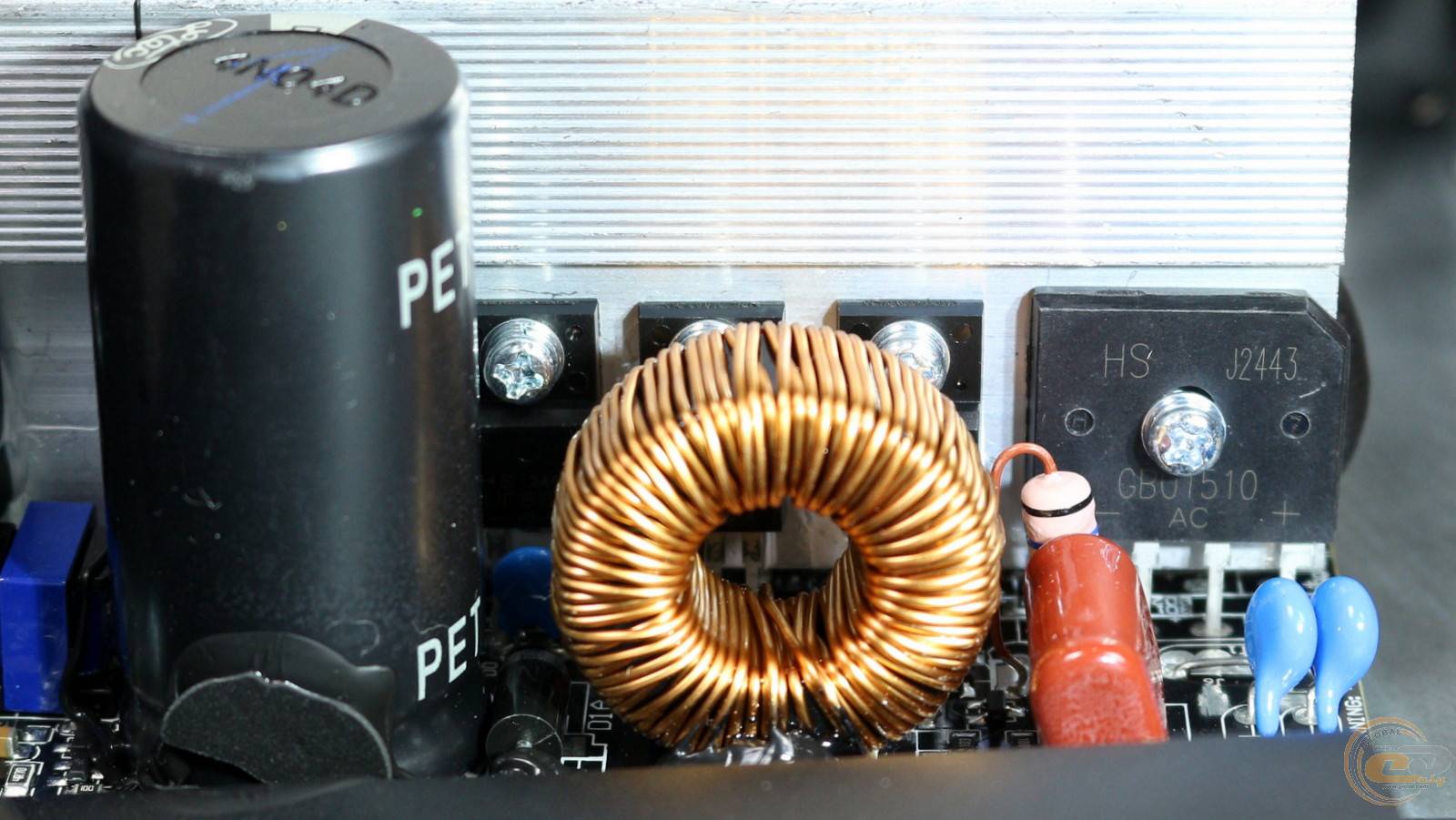

На более габаритном охладителе закреплен полноценный набор из трех силовых элементов узла APFC, транзисторы первичного преобразователя и диодная сборка GBU1510. Последняя рассчитана на ток 10 А – учитывая входное значение 6 А, данный элемент выбран с запасом.

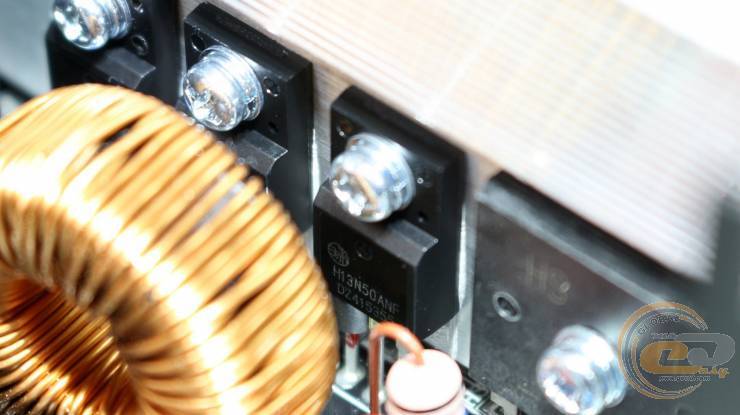

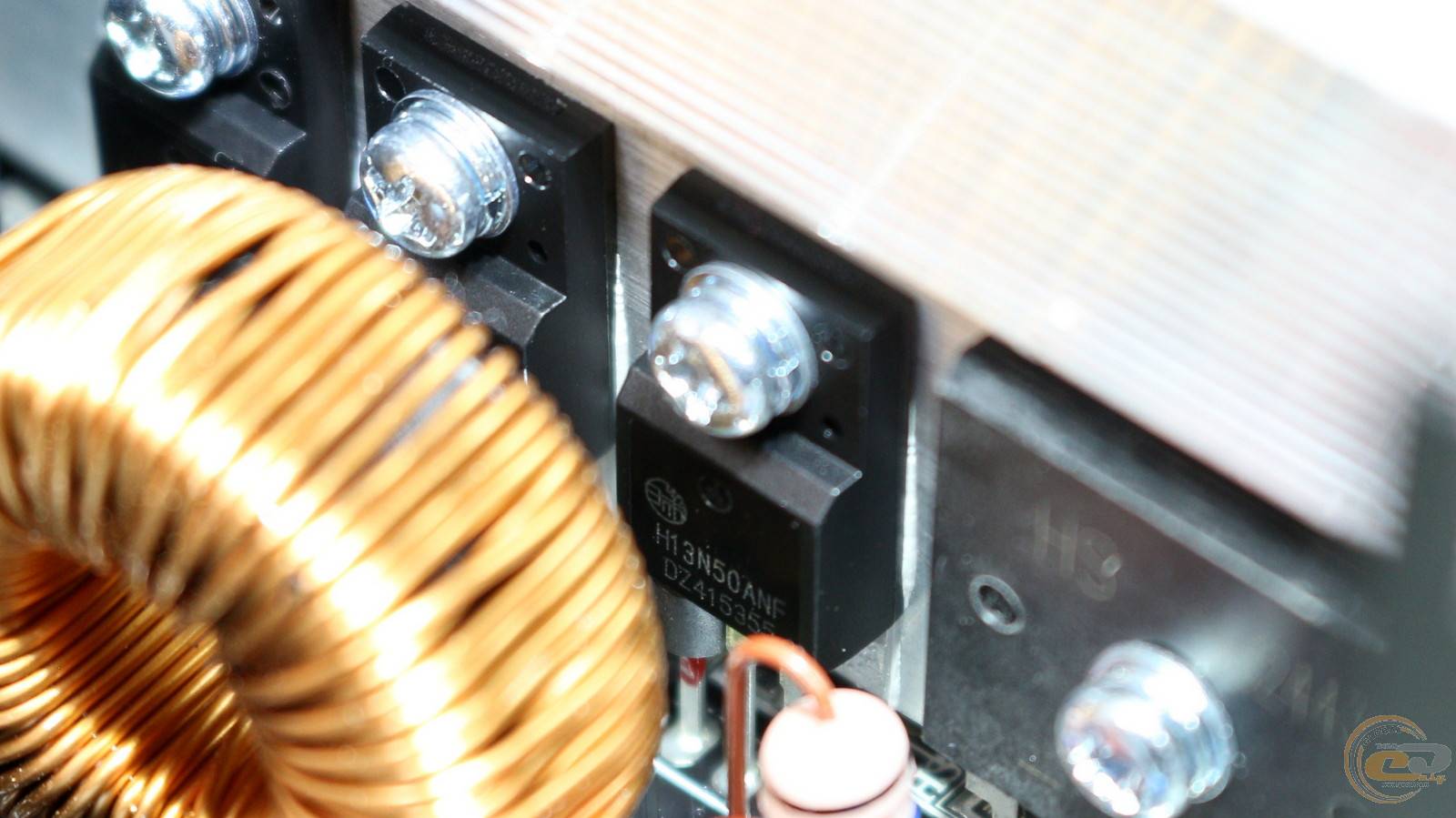

Рядом виден один из транзисторов узла корректора мощности с маркировкой H13N50ANF, имеющий китайское происхождение. Это же касается как минимум и ключей первичной цепи.

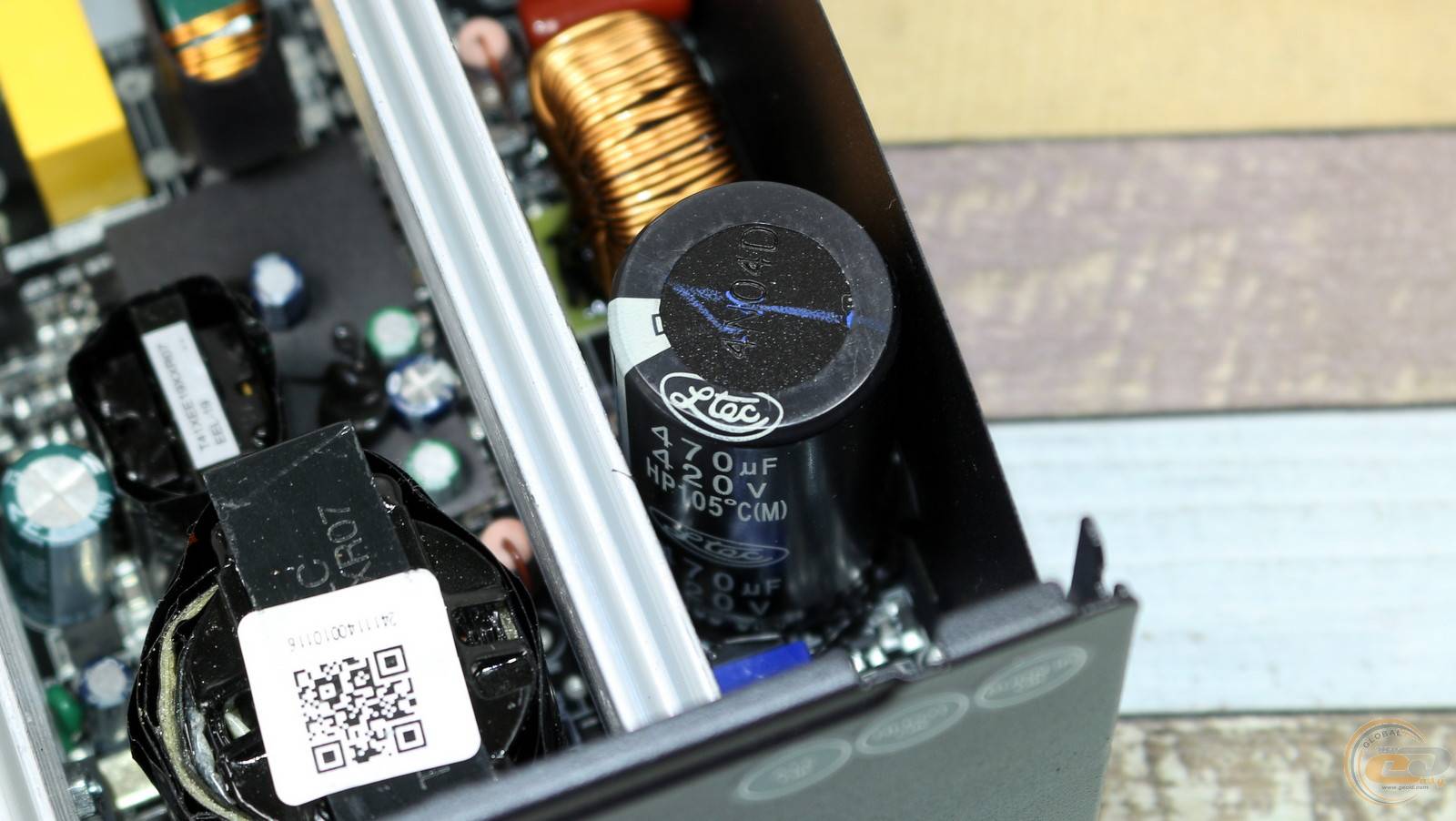

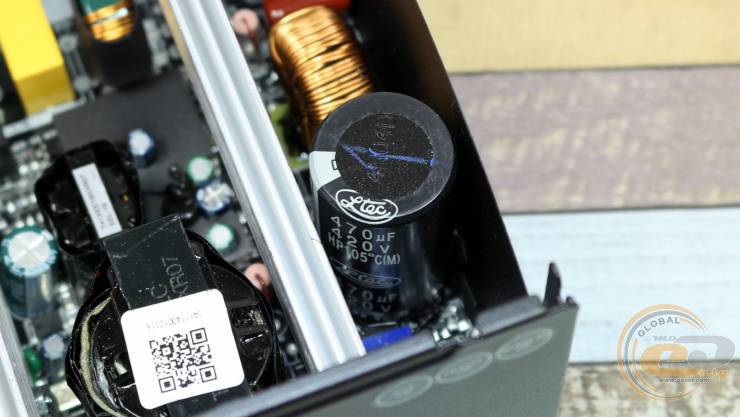

Входной конденсатор от тайваньской Ltec относится к высокотемпературной серии и имеет емкость 470 мкФ. Как для 750-ватника, это не очень большой показатель.

Между радиаторами расположился трансформатор, выходное напряжение которого выпрямляется силовыми элементами на втором охладителе.

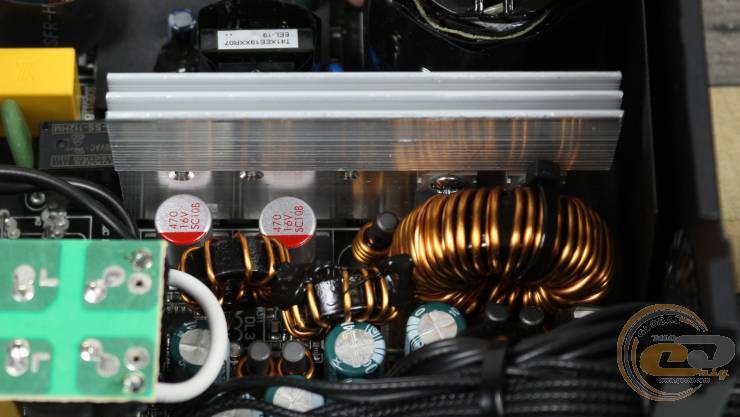

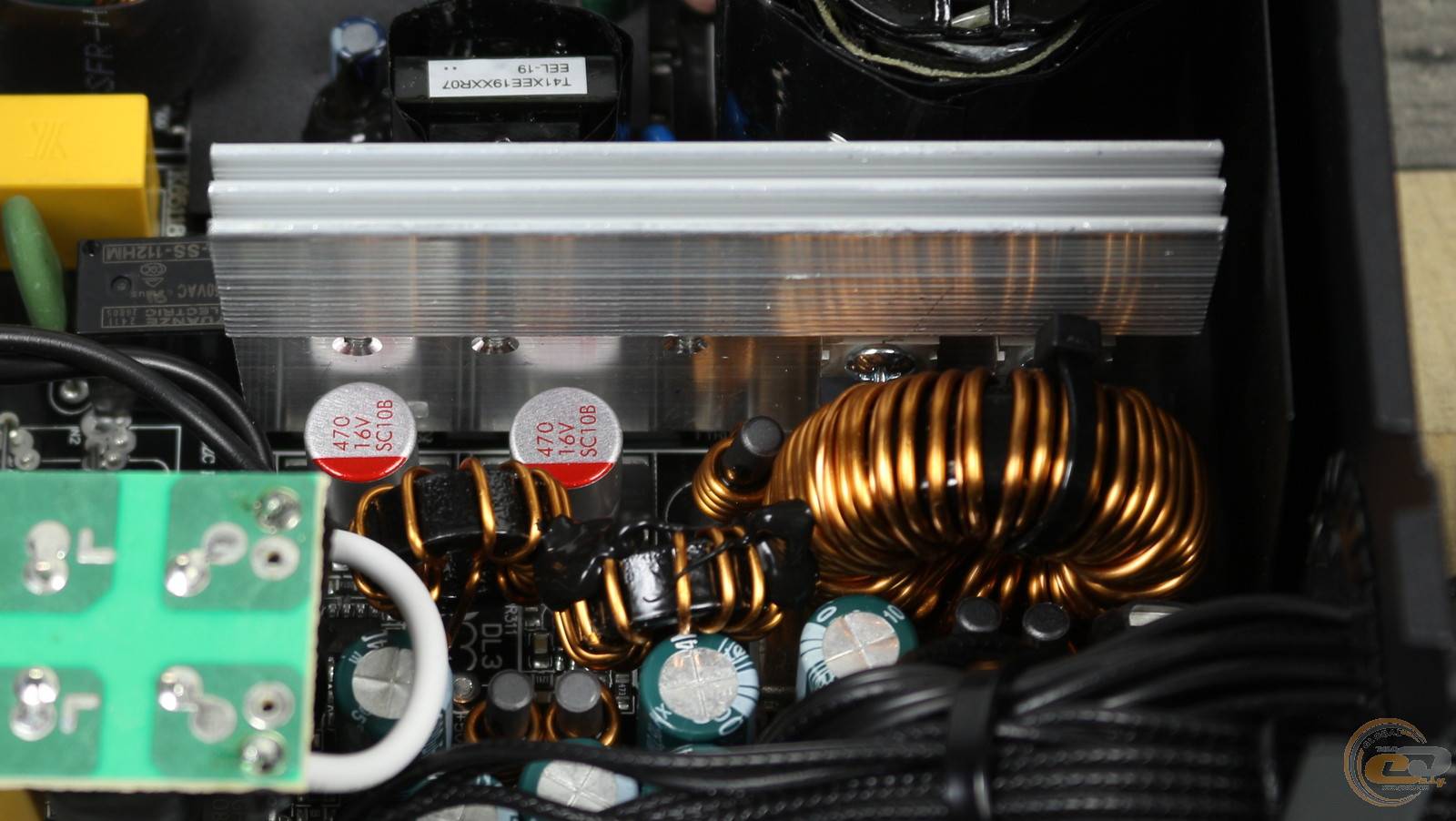

Для раздельной стабилизации выходных напряжений используются три отдельных дросселя — самый габаритный для линии +12В и два меньших для каналов +3,3В и +5В. Такой подход более доступный, чем DC-DC преобразователи и в то же время имеет преимущество над групповой стабилизацией.

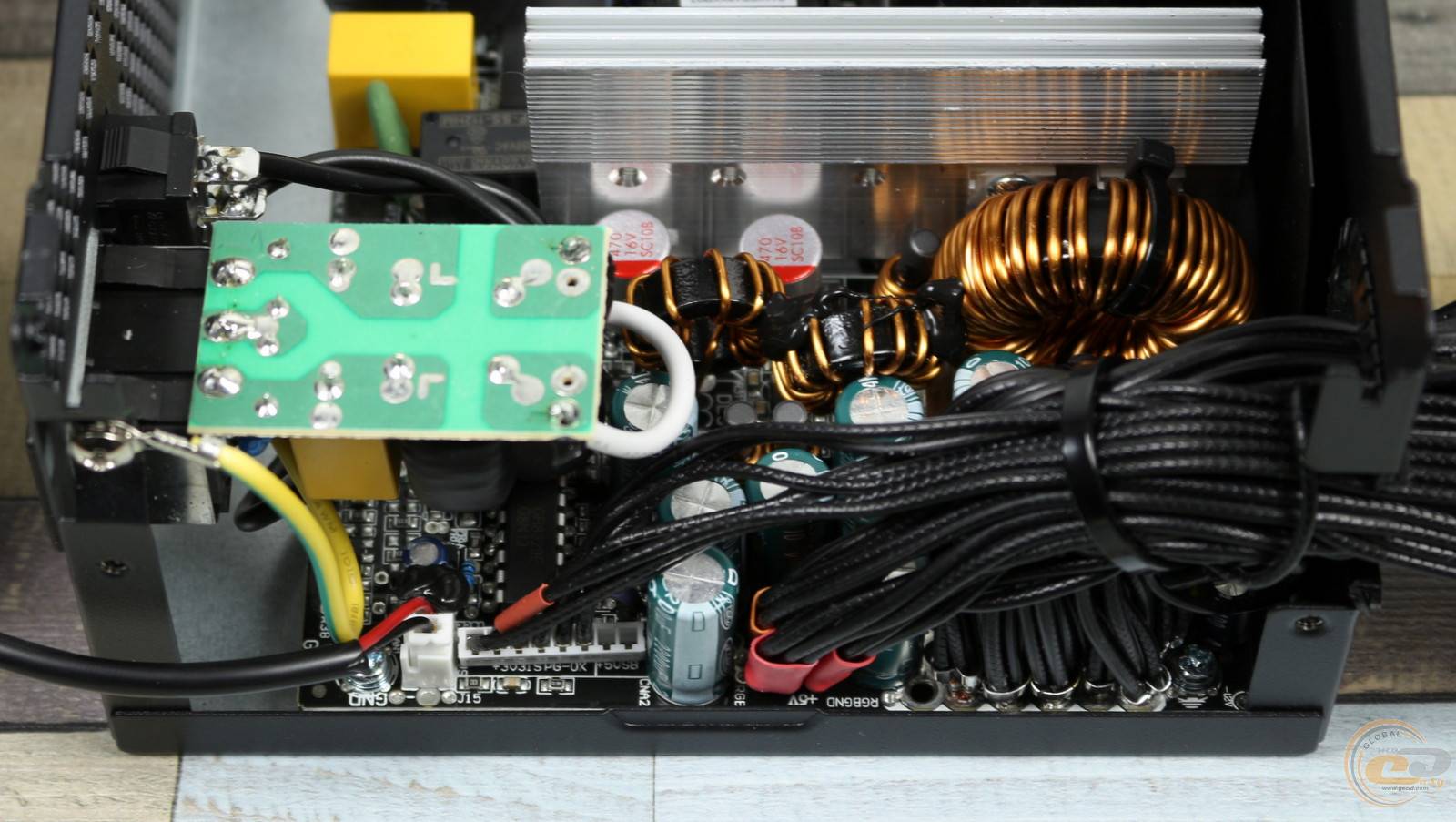

Хотя во вторичном цепи видно даже пару полимерных конденсаторов, для фильтрации и других узлах в основном используются высокотемпературные электролиты от все той же тайваньской Ltec, которые имеют среднее качество.

А вот где мы не увидели экономию, это в наборе защит GIGABYTE P750BS. Так, вналичие полный их перечень:

  • от повышенного выходного напряжения (OVP);
  • от пониженного выходного напряжения (UVP);
  • от короткого замыкания (SCP);
  • от перегрузки по мощности (OPP);
  • от перегрузки по току каждого канала (OCP);
  • от перегрева (OTP).

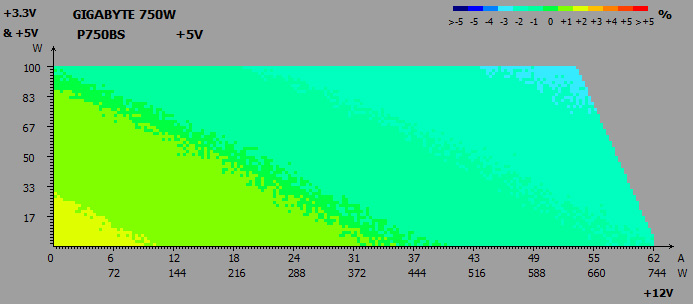

Кросс-нагрузочные характеристики

Что ж, пора тестов. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

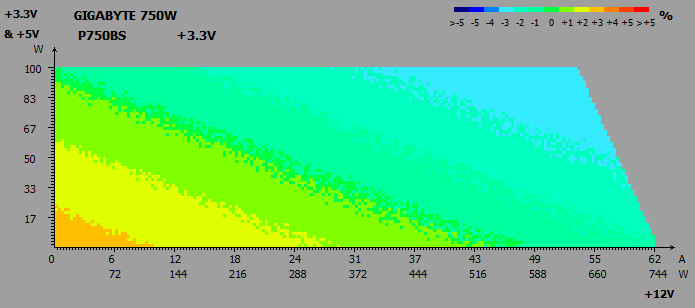

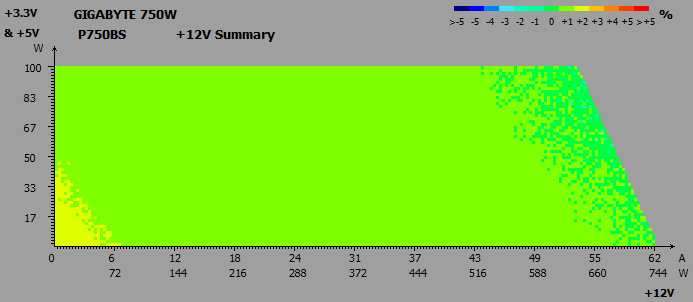

Во время кросс-нагрузочных тестов на основных линиях питания GIGABYTE P750BS были зафиксированы следующие отклонения:

  • линия +3,3В: от –3% до +3%;
  • линия +5В: от –3% до +2%;
  • линия +12В: от 0% до +2%.

По всей видимости, напряжения на всех трех линиях не выходили даже за пределы 3-% диапазона, не говоря уже о 5-% допуске. А на канале +12В даже не было проседаний ниже номинала.

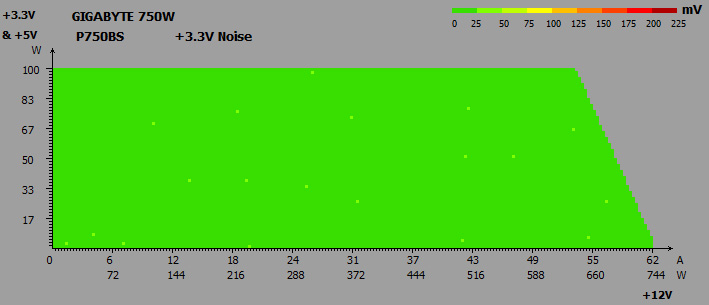

Шумы и пульсации на всем диапазоне напряжений

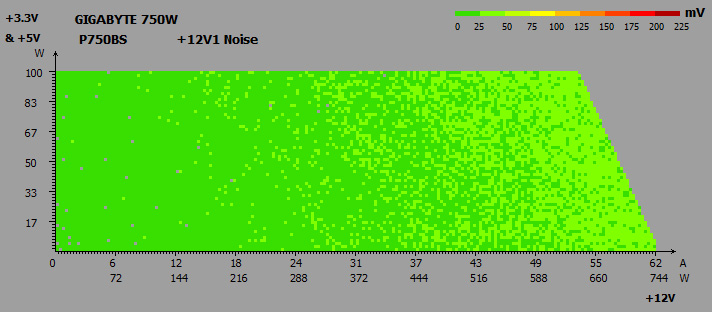

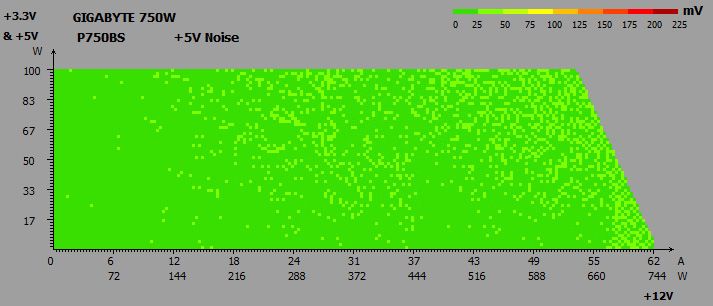

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

С пульсациями тоже все хорошо – на всех трех каналах они находились в пределах 50 мВ.

Дежурная линия питания + 5VSB

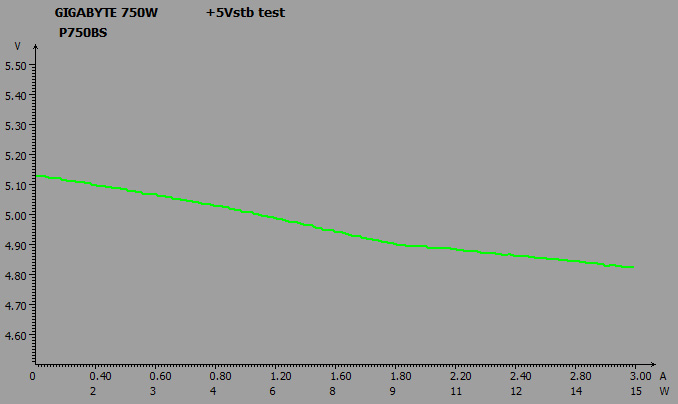

Все в норме и с напряжением дежурной линии питания. В зависимости от нагрузки она меняется в допустимых пределах: от 5,13 до 4,83 В, или от +2,6% до -3,4%.

PF

Таблица, показывающая изменение PF в зависимости от загрузки источника питания:

Нагрузка, Вт

62

101

150

260

350

450

550

650

750

Нагрузка*, %

8

13

20

35

47

60

73

87

100

PF

0,73

0,81

0,87

0,92

0,94

0,96

0,97

0,98

0,98

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC, набранный в полном составе, хорошо справляется со своими обязанностями. Так, максимальное значение коэффициента PF равно 0,98 при нагрузке 650 Вт и выше.

КПД

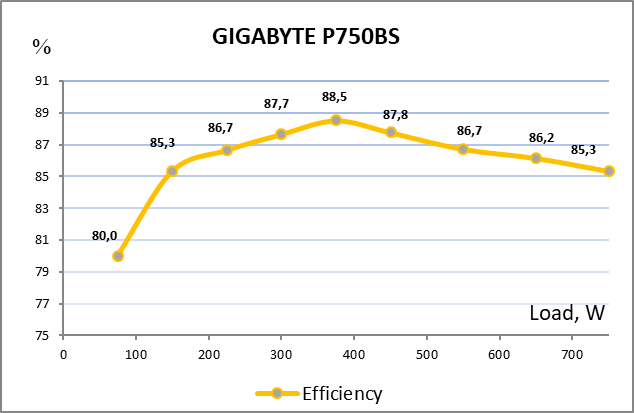

Энергоэффективность блока питания достигает 88,5%. Она полностью соответствует сертификату 80 PLUS Bronze 230V, ведь при нагрузке 20%, 50% и 100% от номинальной мощности КПД превышал необходимые 85%, 88% и 85% соответственно.

Система охлаждения и температурный режим

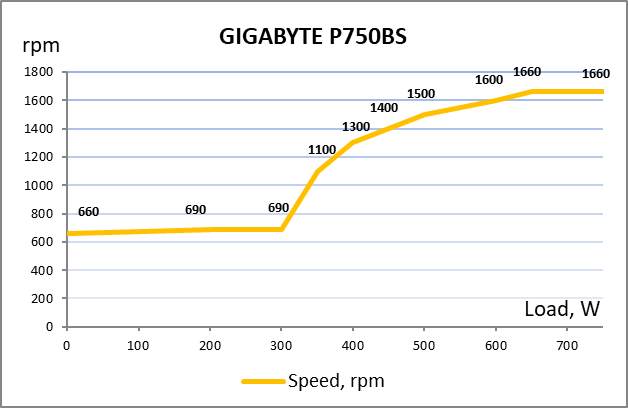

А теперь об охлаждении. До нагрузки 300 Вт пропеллер очень тихо крутится со стабильной скоростью 690 об/мин. До 400 Вт при частоте вращения 1300 об/мин и ниже вертушка все еще остается тихой. Далее же скорость постепенно достигает и стабилизируется на максимальных 1660 об/мин при шуме ниже среднего.

Поскольку частота вращения явно выбрана с определенным запасом, после 15-минутной 700-ваттной нагрузки главный трансформатор прогрелся всего-навсего до 72°C, дроссель линии +12В — 67°C, а другие компоненты — не более чем до 60°C. Такие значения в свою очередь будут способствовать длительному сроку службы устройства. Кстати, при данном тестировании температура в помещении составляла +21°C.

Практические испытания на реальной конфигурации

Конечно, интересно увидеть, как данный блок питания ведет себя на реальной компьютерной системе. Для ее сборки был задействован мощный 12-ядерный 24-поточный процессор AMD Ryzen 9 5900X в паре с видеокартой Asus TUF Gaming GeForce RTX 3090 Ti OC Edition с TDP около 450 Вт.

Компонент

Модель

Процессор

AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)

СЖО

ASUS TUF Gaming LC II 360 ARGB

Материнская плата

MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)

Оперативная память

2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)

Видеокарта

ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition (x8 PCIe 4.0)

SSD

Kingston KC600 512 GB (SKC600/512G)

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения проводились в двух режимах: «Простой» и «Максимальная нагрузка», которые создавались с помощью теста AIDA FPU и теста для загрузки видеокарты FurMark Donut (GK) в утилите MSI Kombuster. Энергопотребление системы измерялось с помощью ваттметра Seasonic PowerAngel, а напряжения на трех основных линиях – мультиметром MASTECH MY64.

В результате измерения питающего напряжения на выходных линиях были получены следующие значения:

Режим

Величина, В

Отклонение, %

+12В

Idle

12,19

+1,6

Burn

12,24

+2,0

+5В

Idle

5,09

+1,8

Burn

5,09

+1,8

+3,3В

Idle

3,40

+2,1

Burn

3,39

+2,7

Входное энергопотребление, Вт

Idle

85

Burn

650

Раздельная стабилизация напряжений GIGABYTE P750BS отлично показала себя на реальной конфигурации. На всех трех линиях отклонения не превышали 2,7% от номинала, а разница между значениями в простое и при нагрузке составляла максимум 0,6%. Просадок напряжения ниже номинала зафиксировано не было.

Энергопотребление в простое и выключенном состоянии компьютера

Вдобавок ко всему вышеперечисленному, тестируемое устройство порадует своего владельца низким энергопотреблением в выключенном состоянии компьютера (3 Вт) и в спящем режиме (5 Вт).

Итоги

Блок питания GIGABYTE P750BS с ценником около ₴3000 или $75 стоит несколько дороже откровенно бюджетных решений, и этому есть ряд причин.

Во-первых, в нем используется раздельная стабилизация напряжений. Как следствие, выходные показатели остаются стабильными на всем диапазоне нагрузок, удалось избежать проседаний ниже номинала или «перекоса» напряжений, характерного для группового метода.

Во-вторых, в элементную базу входят тайваньские высокотемпературные электролитические конденсаторы, пусть не самого высокого качества, и даже несколько полимеров. А продлить продолжительность жизненного цикла блока питания призвана соответствующая настройка системы охлаждения, благодаря чему даже при значительной нагрузке нагрев внутренних узлов остается далеким от критического. К тому же устройство оборудовано полным списком защит.

Конечно же, есть здесь и немало следов экономии: китайские силовые элементы, отсутствие современного разъема питания видеокарт PCIe 5.0 или 5.1, а также более узкий диапазон напряжений 200-240 В. Но это все ожидаемо для 750-ваттника данного ценового диапазона. В целом, в GIGABYTE P750BS мы не обнаружили ничего критического или неприятного, что могло бы помешать использовать его в составе ПК с акцентом на производительном процессоре и видеокарте, при разумной экономии на других компонентах.

Преимущества:

  • хороший уровень КПД (80 PLUS Bronze 230V);
  • раздельная стабилизация напряжений;
  • хорошее состояние напряжений на основных линиях питания;
  • отсутствие просадок напряжений при подключении мощной конфигурации;
  • наличие всех видов защит;
  • четыре 6+2-контактных разъема PCIe;
  • удобные в укладке плоские кабели-шлейфы;
  • очень эффективная система охлаждения;
  • комфортный уровень шума на всем диапазоне нагрузок;
  • 3 года гарантии.

Особенности:

  • отсутствие современного разъема питания видеокарт PCIe 5.0/5.1;
  • узкий диапазон входных напряжений 200–240 В.


Автор: Олесь Пахолок

Выражаем благодарность интернет-магазину TELEMART.UA за предоставленный для тестирования блок питания.
