Обзор LIAN LI RB 650B 650W: «бронзовый» блок питания с неординарным дизайном

«Бронзовые» блоки питания мощностью 650 Вт – один из самых популярных сегментов рынка, поэтому выбор здесь действительно немаленький. И неудивительно, ведь, во-первых, такой мощности с запасом хватает для питания большинства среднеценовых ПК-сборок. А, во-вторых, доступная цена самого БП позволяет больше средств направить на ключевые компоненты системы — например, процессор или видеокарту.

Блок питания LIAN LI RB 650B 650W стоимостью ₴3500, или около $80, как раз относится к этому массовому сегменту. В то же время у него есть ряд особенностей — как внешних, так и внутренних, — способных заинтересовать покупателя. О них, а также о возможностях и результатах тестирования устройства далее в обзоре.

Спецификация

Модель	LIAN LI RB 650B 650W
Тип	ATX12V 3.1
Максимальная мощность, Вт	650
Мощность канала +12В, Вт.	649,2
Мощность линий +3,3В и +5В, Вт.	100
Количество линий +12В	1
Максимальный ток канала +3,3В, А	20
Максимальный ток канала +5В, А	20
Максимальный ток канала +12В, А	54,1
Максимальный ток канала +5Vsb (дежурная линия питания), А	3
Максимальный ток канала –12В, А	0,3
Входное напряжение, В	100 − 240
Входной ток, А	10
КПД, %	≤87
Сертификация 80 PLUS	Bronze
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤98
PCIe-разъемов	2 (6+2-контактные)
Разъем PCIe 5.1 (12V-2×6)	1 (450 Вт)
Модульный	Частично
Размеры вентилятора, мм	135 × 135 × 25
Тип подшипника вентилятора	Hydraulic Bearing (HYB)
Максимальная скорость вращения вентилятора	1600 об/мин
Максимальный уровень шума	39,3 дБА
Защити	OCP, OVP, OPP, OTP, SCP, UVP
Время наработки на отказ, ч	100 000
Размеры (Д х Ш х В), мм	150 × 150 × 86
Гарантия, лет	5
Сайт производителя	LIAN LI
Страница линейки	LIAN LI RB

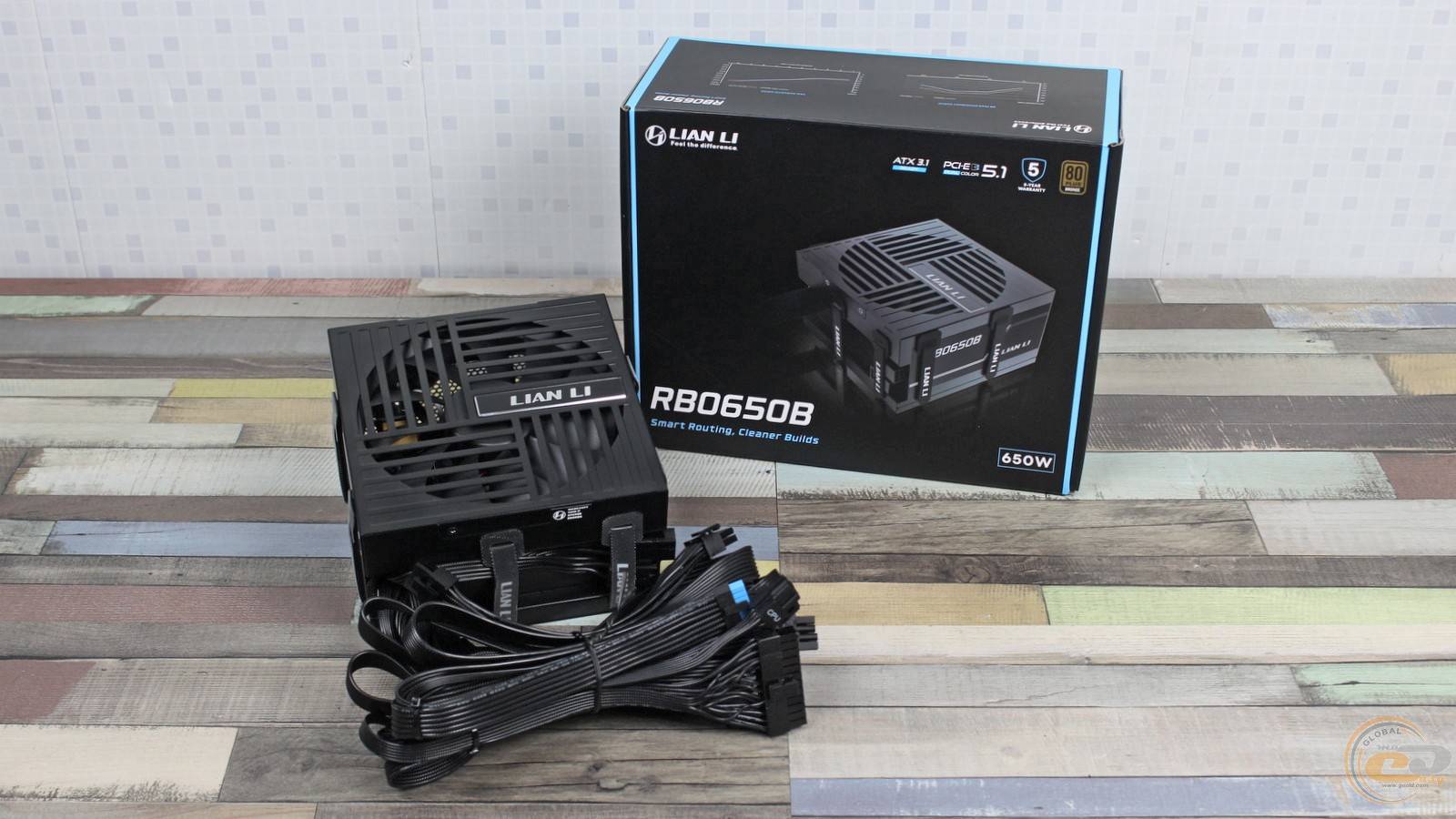

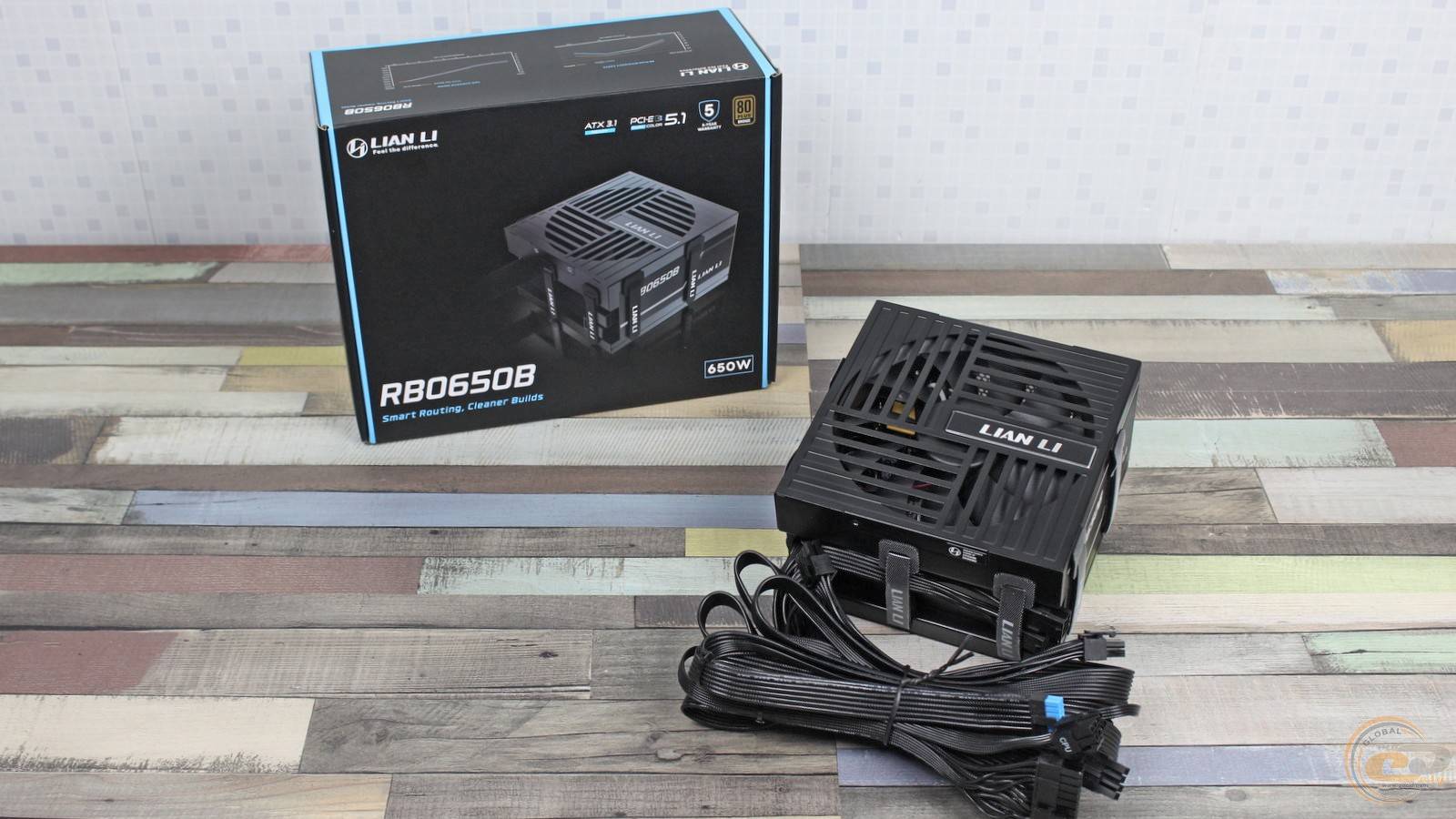

Упаковка и комплект поставки

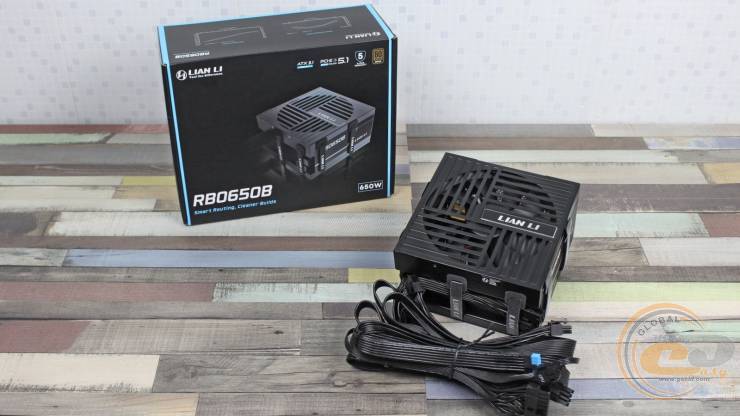

Коробка очень информативная — кроме ключевых особенностей, электротехнических характеристик и списка коннекторов, здесь изображены кривые КПД и график скорости и шума вентилятора. Упаковка создавалась чисто для 650-ваттной версии, хотя в модельном ряду есть решение мощностью 550 и 750 Вт.

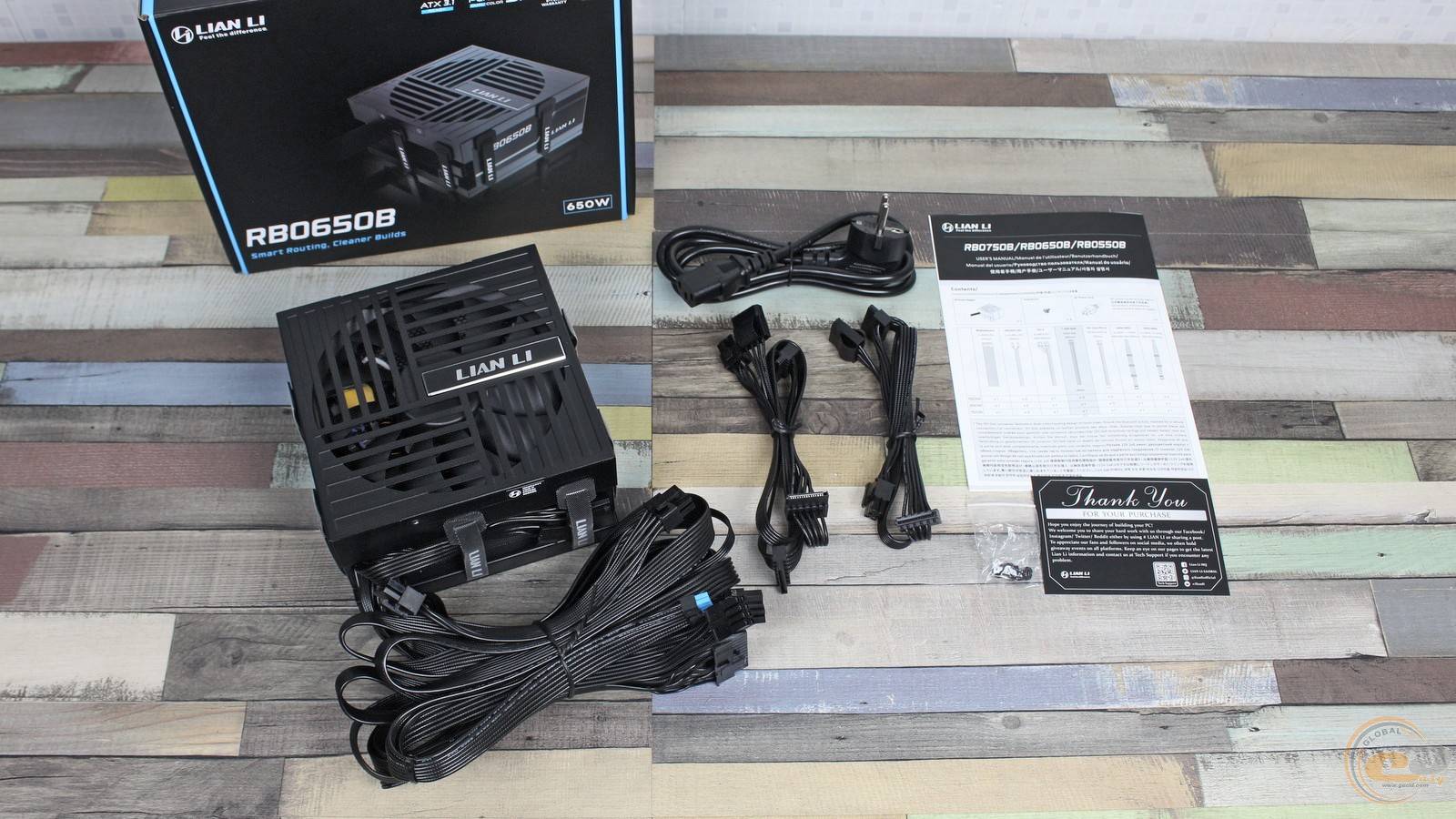

Комплектация содержит:

• два модульных кабеля;
• кабель питания;
• крепежные винты;
• краткое руководство пользователя;
• открытку с благодарностью от производителя.

Внешний вид

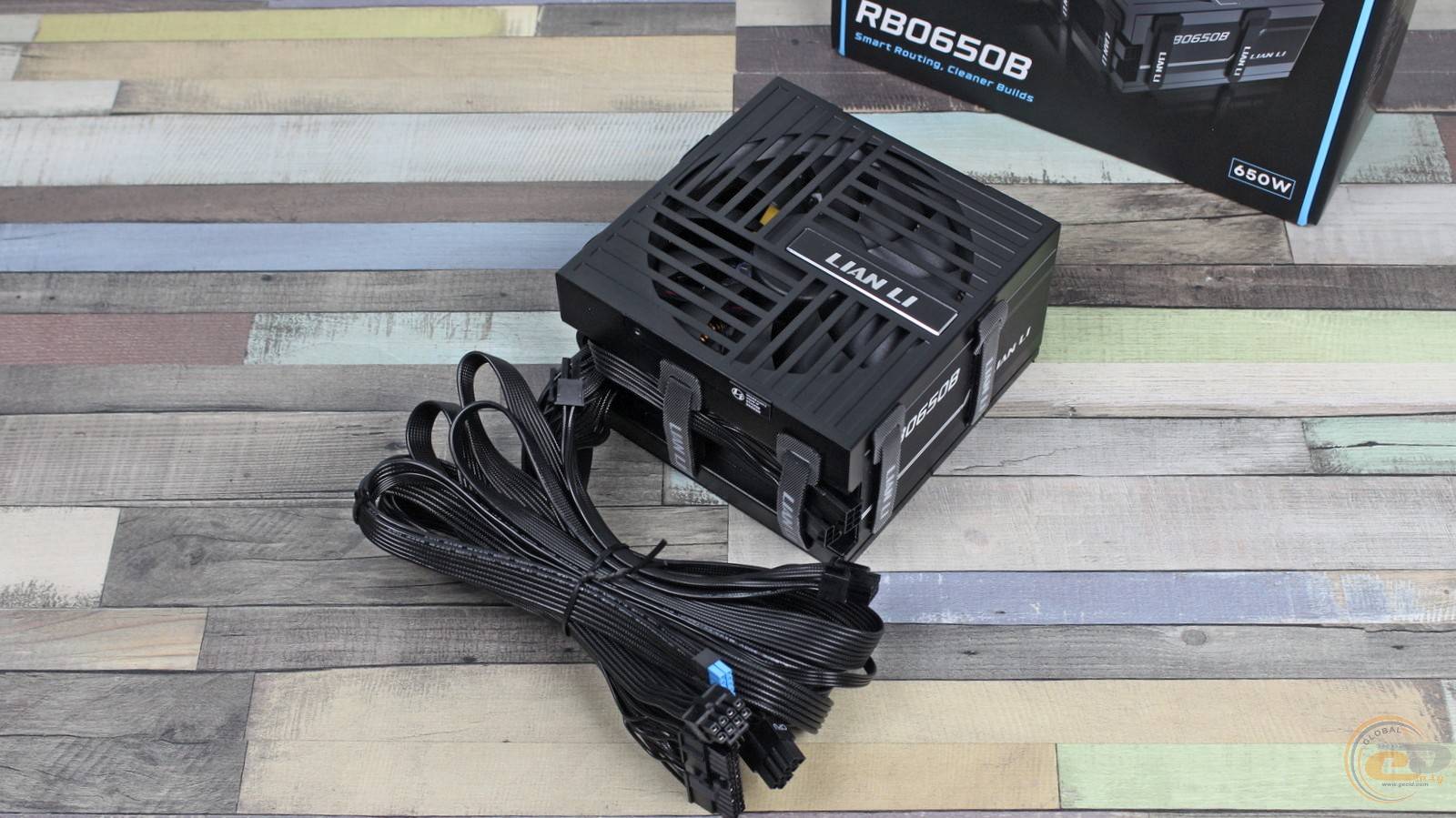

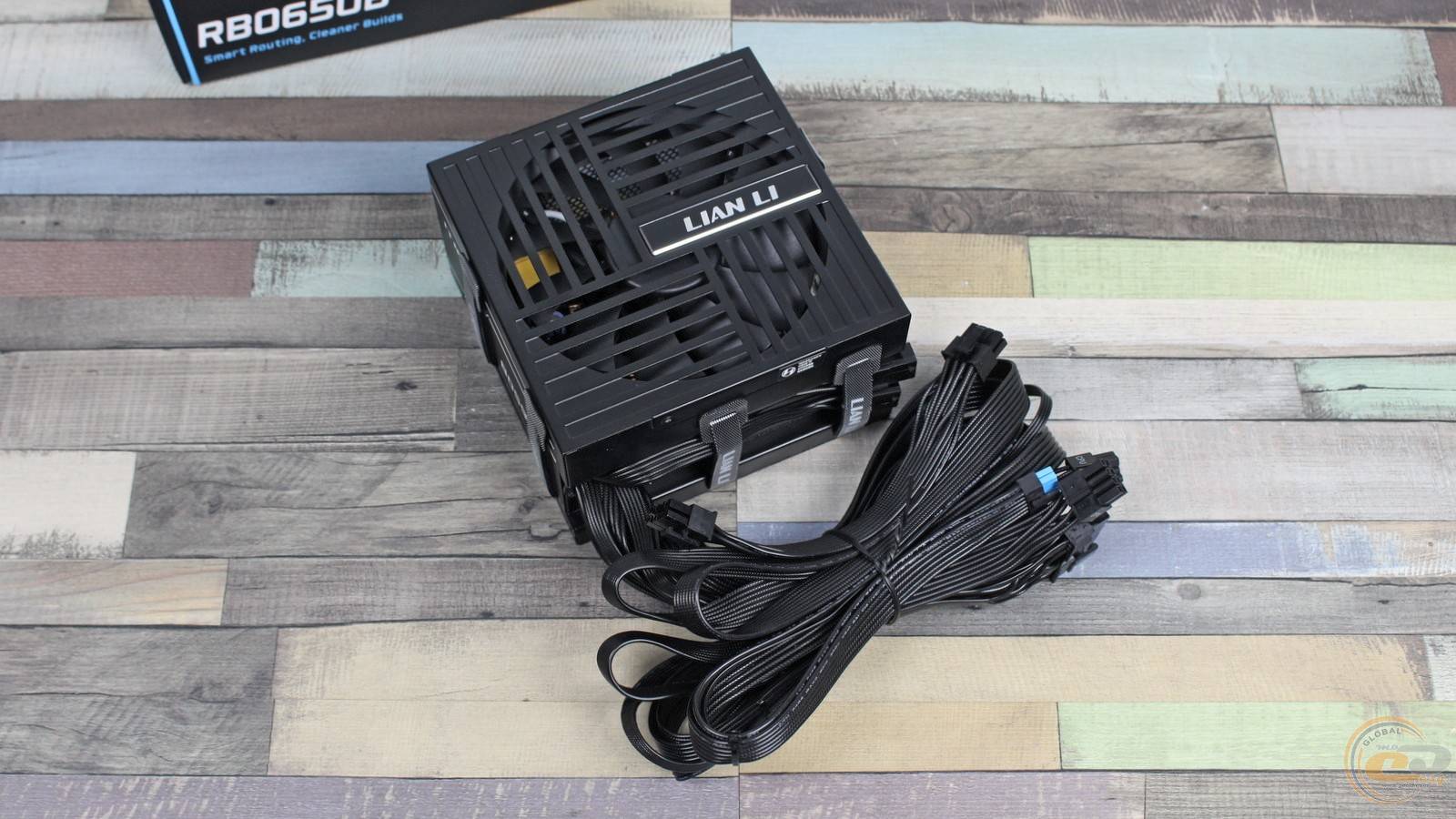

Несмотря на привычную черную окраску, блок питания LIAN LI RB 650B 650W получил современный и оригинальный дизайн.

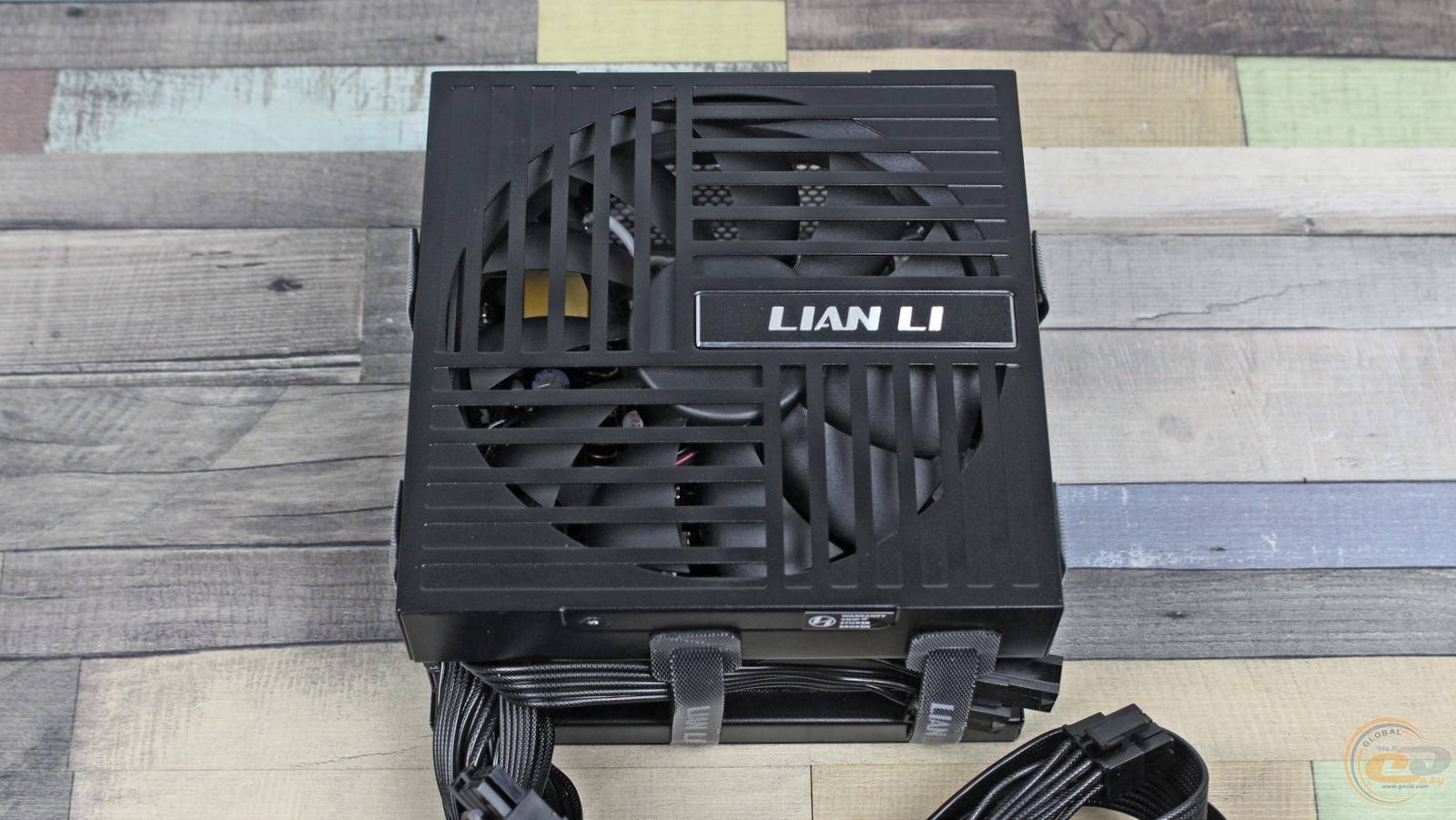

Прежде всего, интересно смотрится реализация решетки вентилятора с помощью четырехугольных вырезов. Ее дополняет логотип производителя, а еще одним украшением является большой 135-мм вентилятор. Сам корпус достаточно компактный – его размеры составляют 150×150×86 мм.

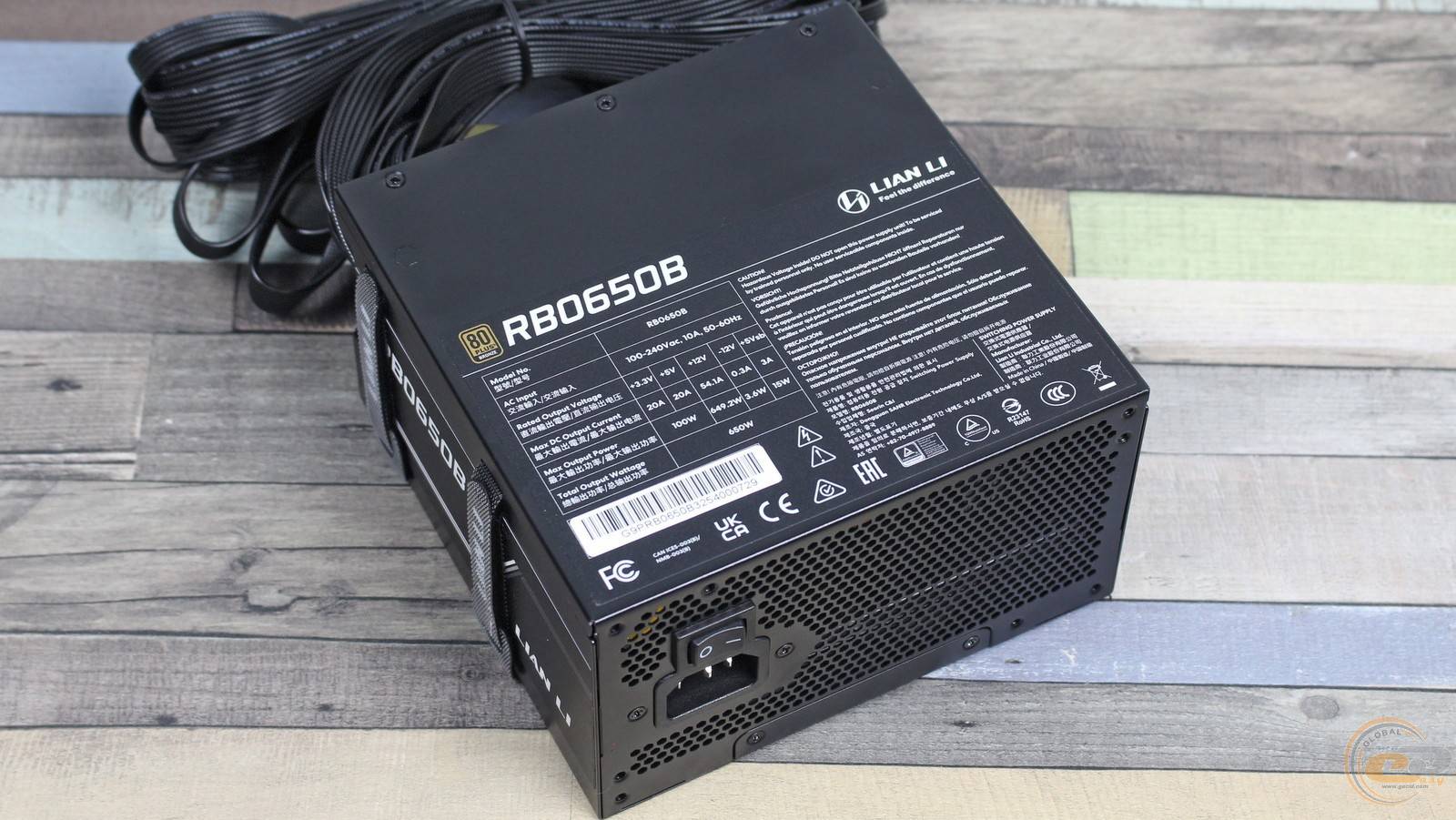

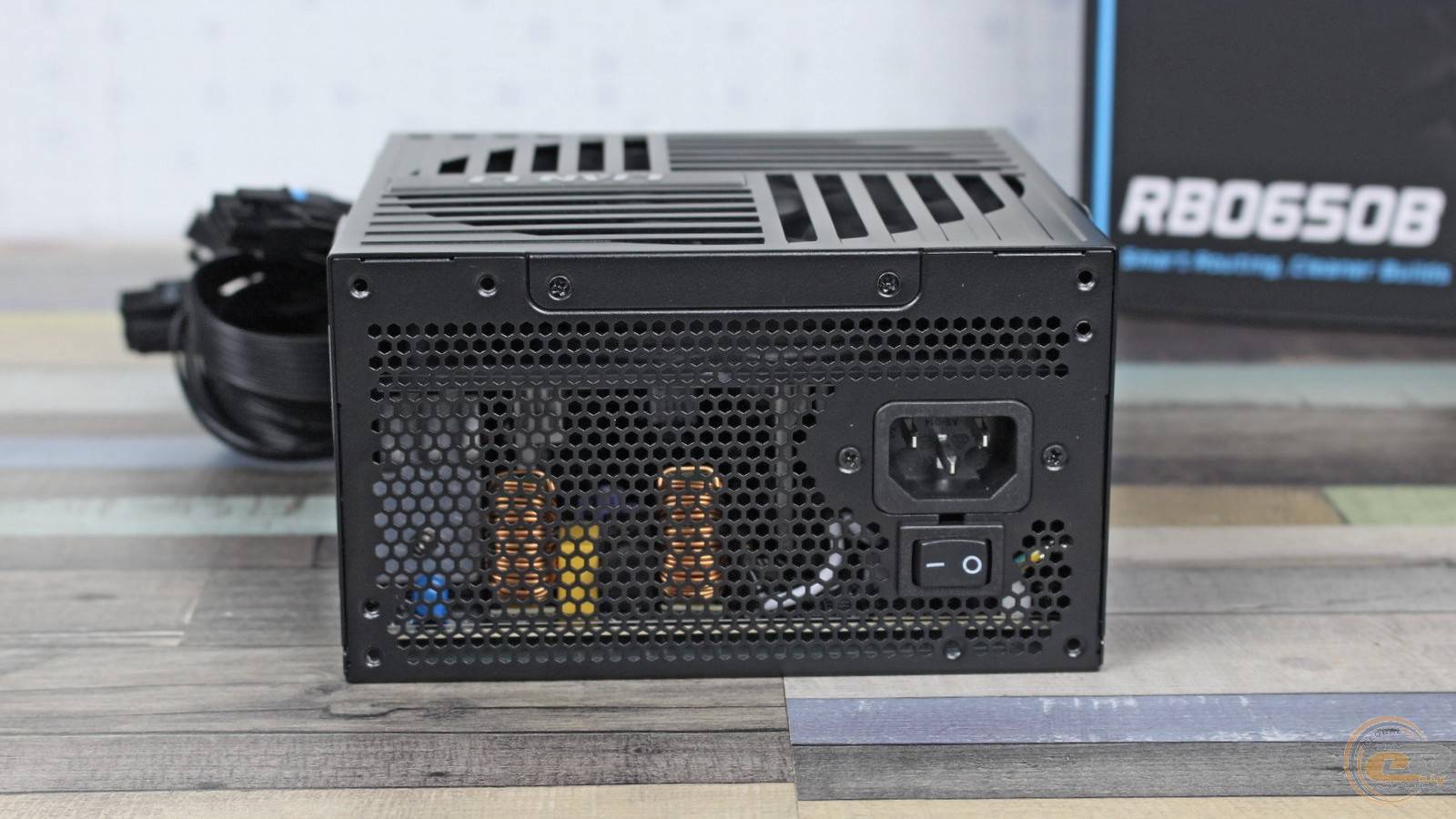

Для большей эстетичности винты перенесены на другие панели, в том числе на тыльную. В остальном все привычно: есть выключатель, разъем питания и отверстия в форме сот.

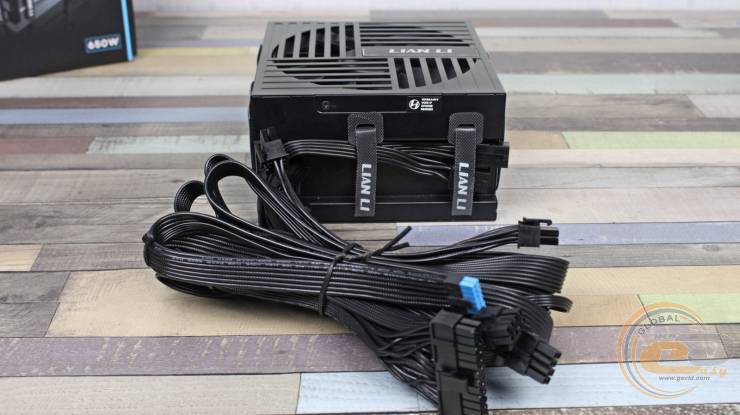

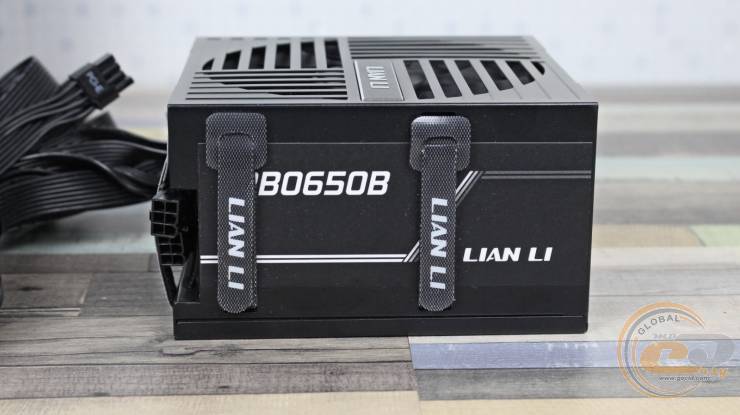

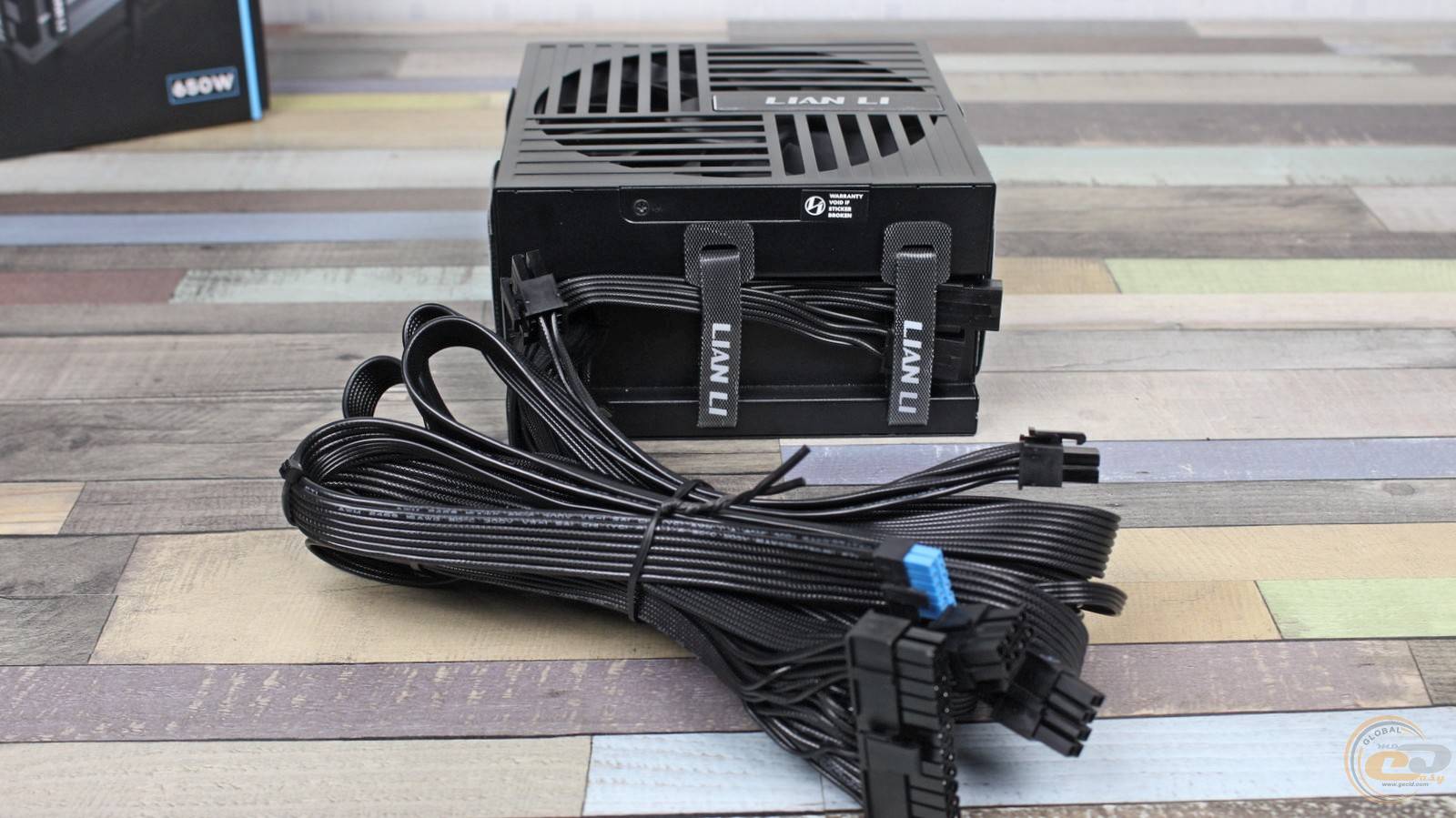

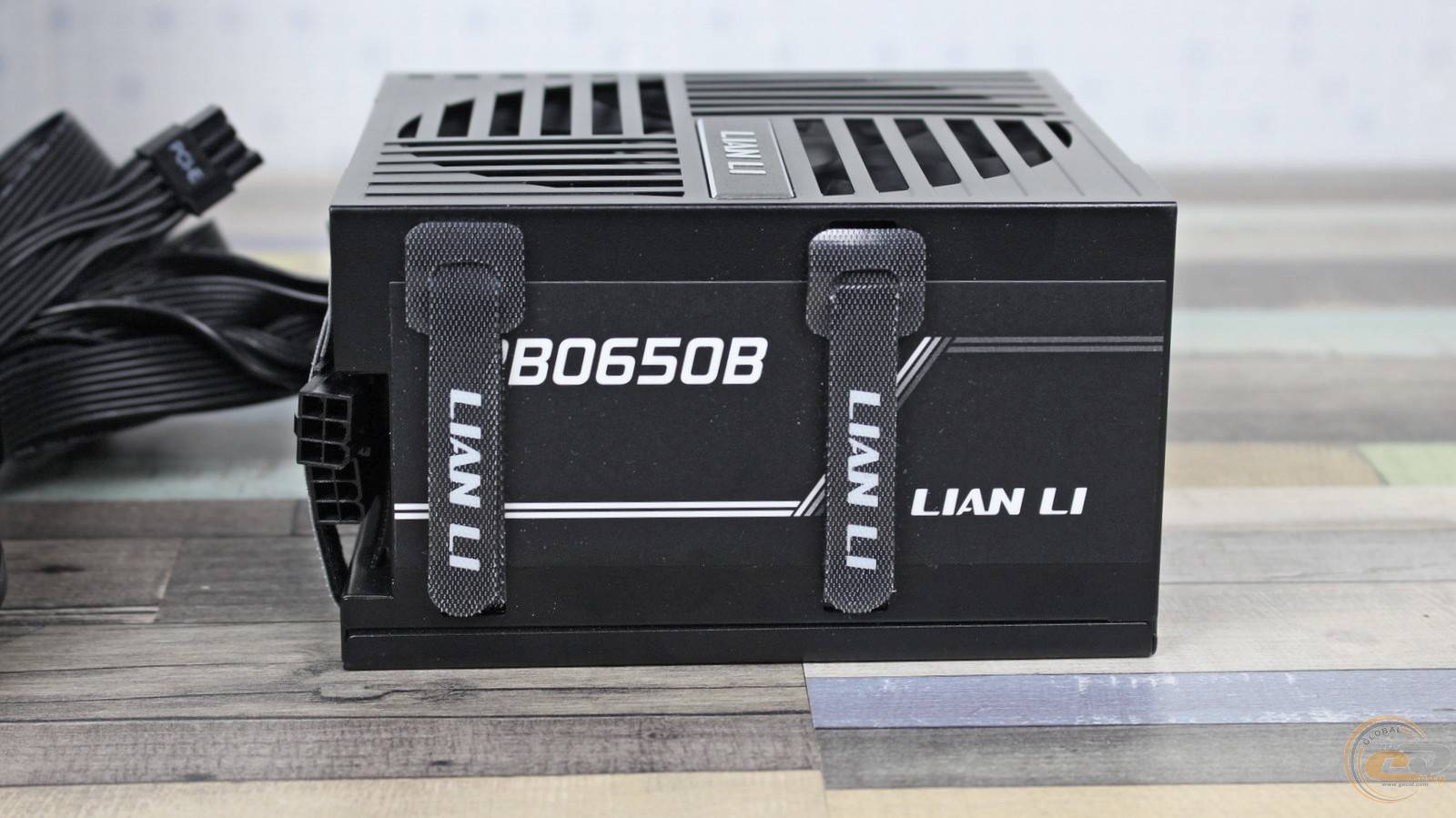

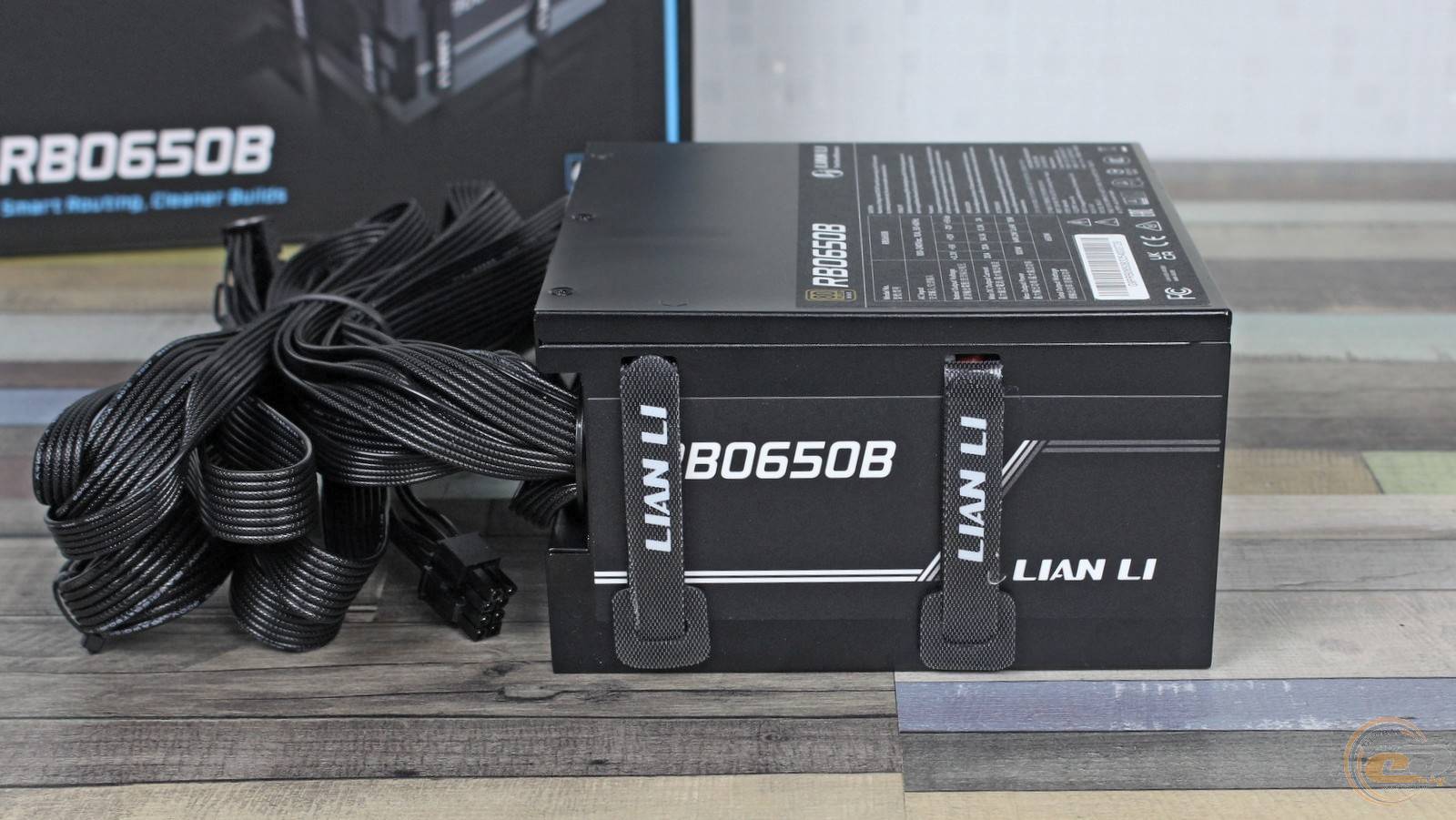

Обе боковые стороны получили стяжки-липучки с фирменной символикой. Это интересный подход для полумодульного блока питания, позволяющий аккуратно скрыть неиспользуемые кабели.

Еще пара таких стяжек расположена на панели со стороны выхода кабелей. Здесь же предусмотрен специальный кабельный канал глубиной 10 мм и шириной 40 мм, помогающий упорядочить пучок проводов и направить их в нужную сторону.

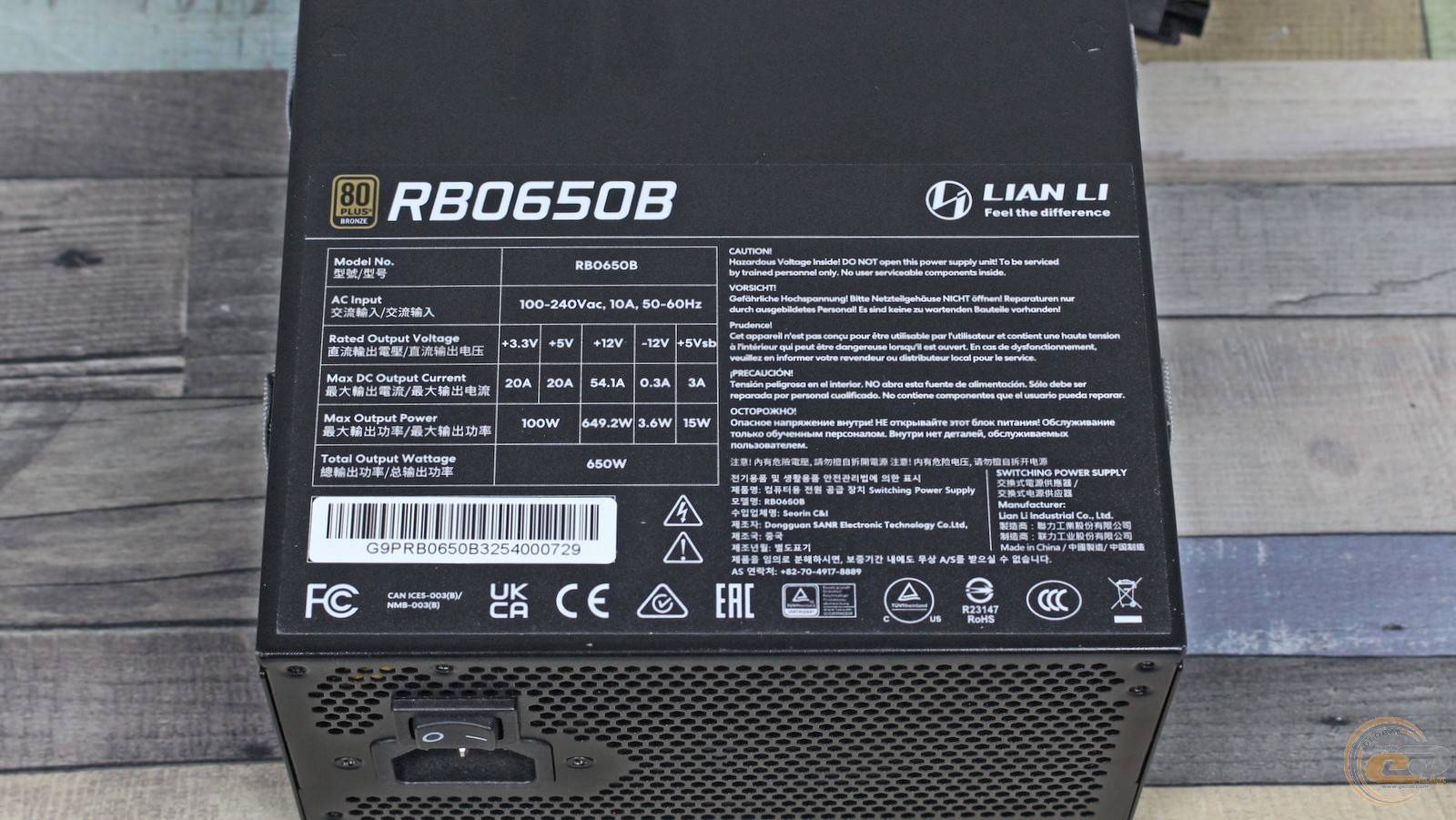

Несколько строк об электротехнических характеристиках LIAN LI RB 650B 650W. В отличие от многих доступных «бронзовых» блоков питания здесь используется раздельная стабилизация напряжения вместо групповой. Как следствие, мощность линии +12В составляет 649,2 Вт, что практически соответствует номинальной. Каналы +3,3В и +5В обладают общей мощностью 100 Вт (по 20 А на каждый). Также предусмотрена поддержка широкого диапазона входных напряжений – от 100 до 240 В.

Из корпуса выходят плоские кабели-шлейфы преимущественно калибром 18AWG. Исключением является PCIe 5.1 (12V-2×6), выполненный из более толстых проводов 16AWG.

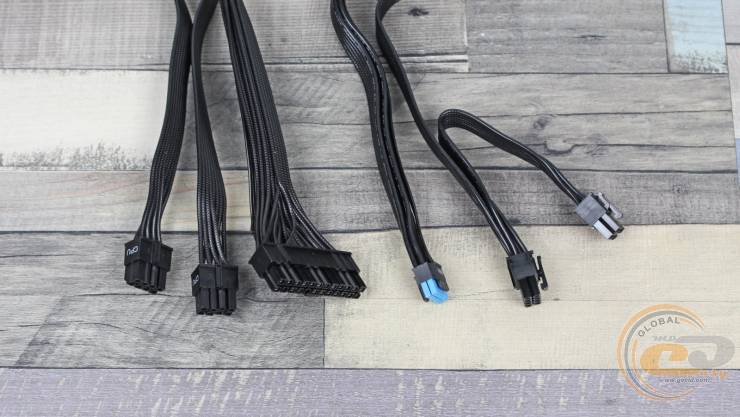

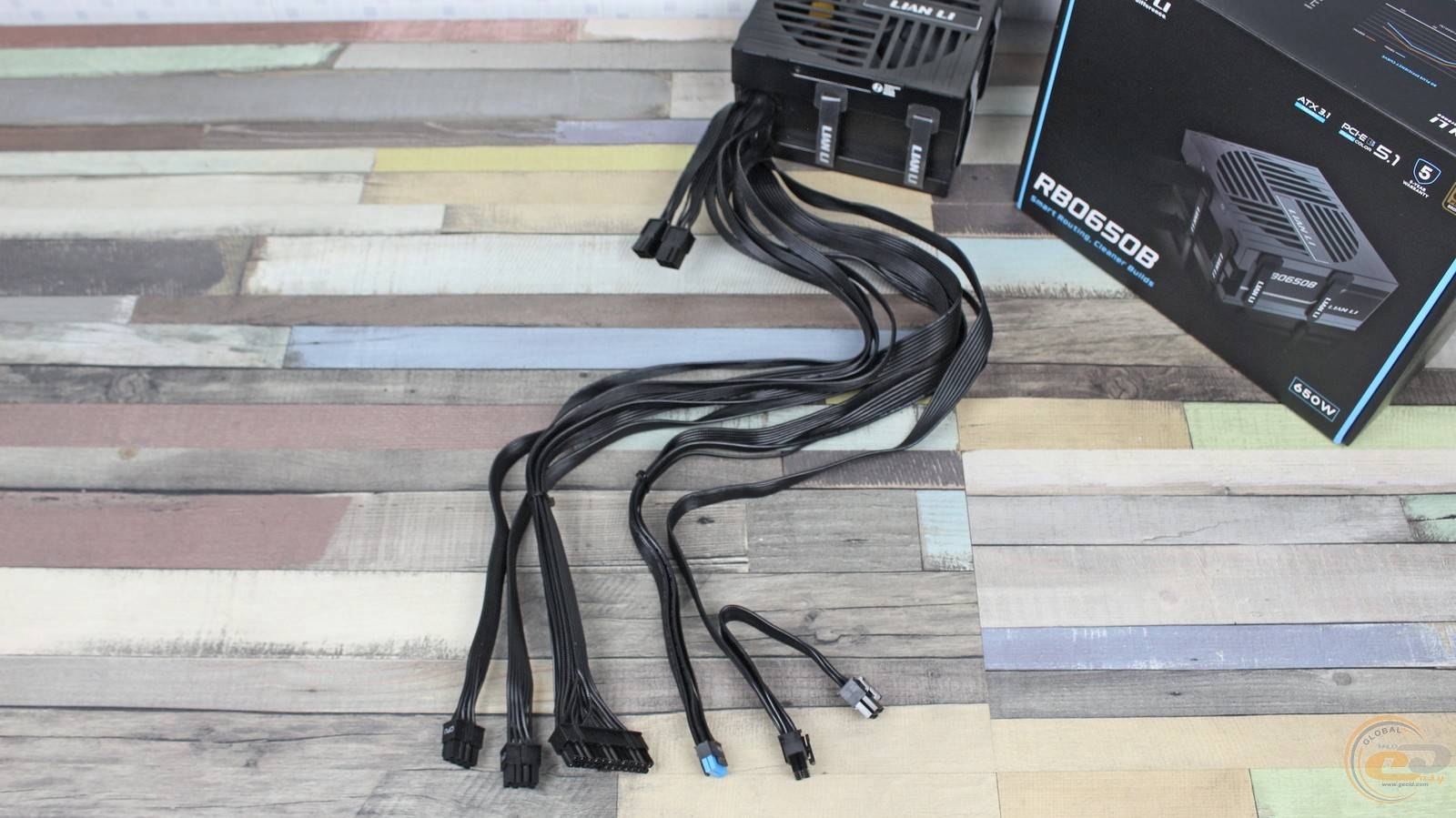

Набор коннекторов:

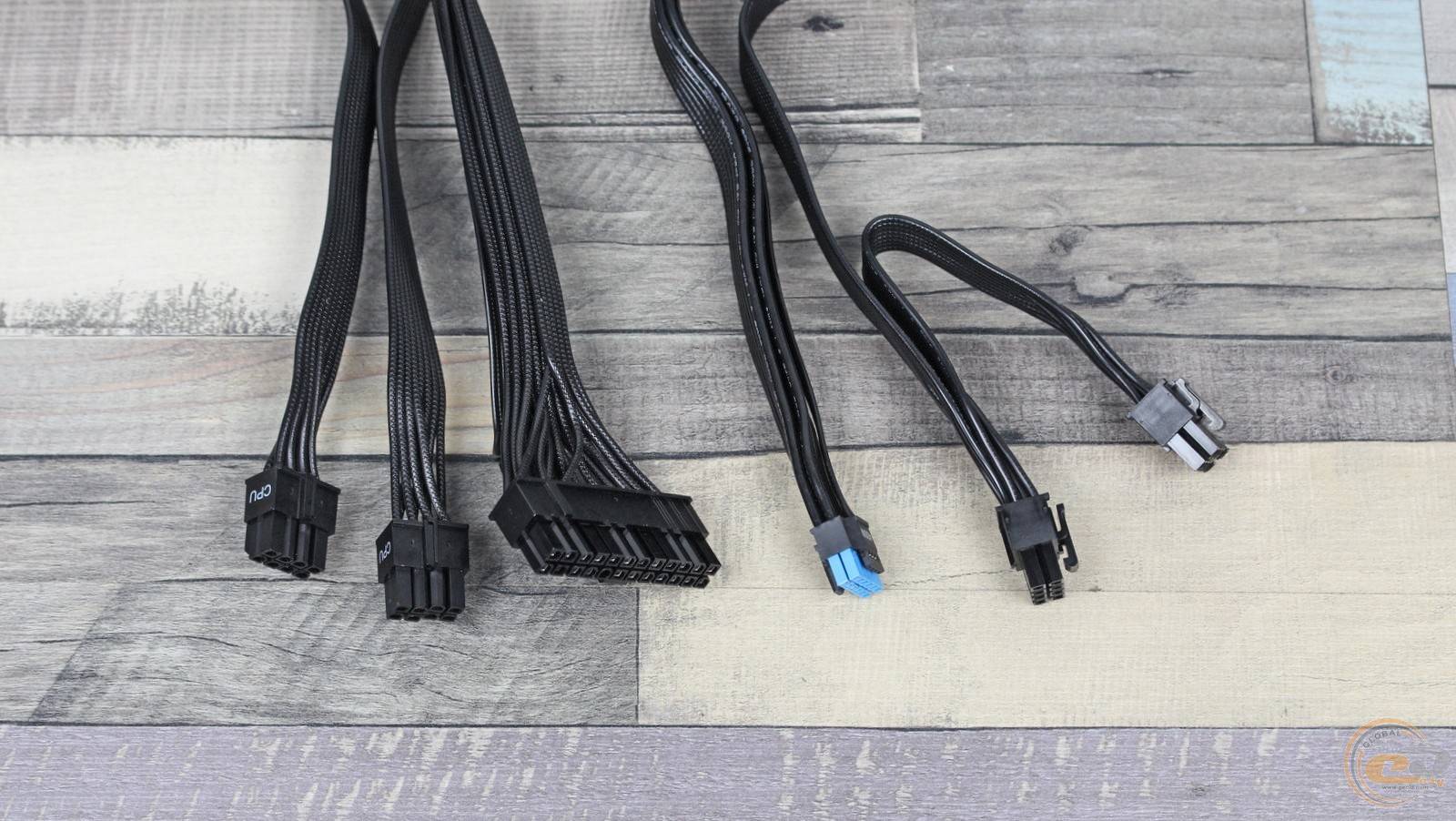

В большом списке имеются: 20+4-контактный ATX, пара 4+4-контактных ATX12V, современный 450-ваттный PCIe 5.1 (12V-2×6) и два 6+2-контактных PCIe.

Два кабеля для периферии с пятью SATA и двумя PATA выполнены модульными, что логично, ведь современная система может обойтись без таких устройств. А вот соответствующие 6-контактные разъемы для их подключения расположены не в корпусе, а на коротких выведенных из него проводах. Такой подход придает удобства при установке блока питания в глубине корпуса. Недостатком является увеличение количества контактных соединений, хотя для периферийных кабелей это не критично. Скрываются эти провода в специальном кабельном канале.

Рядом предусмотрена еще пара винтов, скрепляющих корпус; один из них прикрыт гарантийной наклейкой.

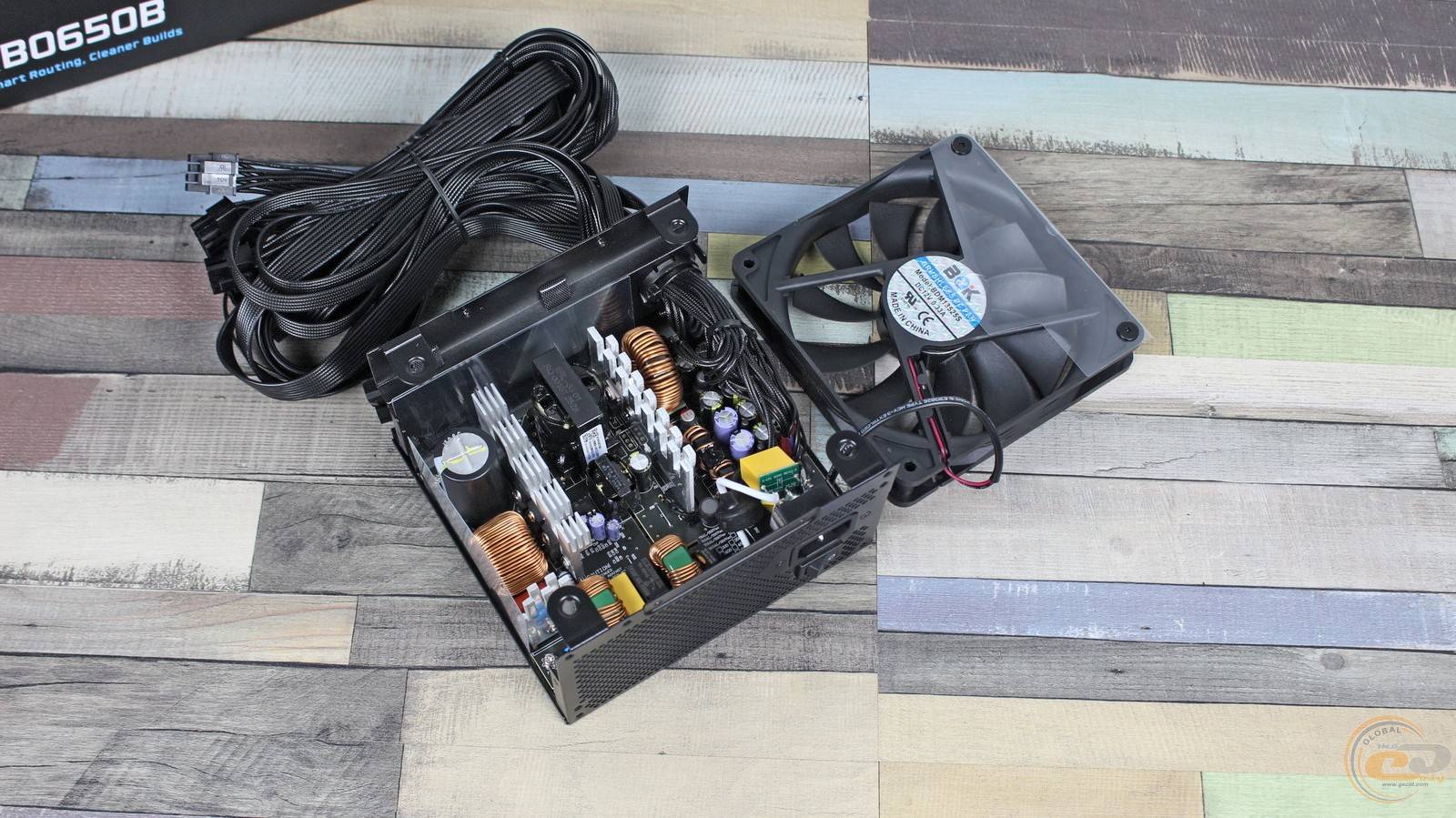

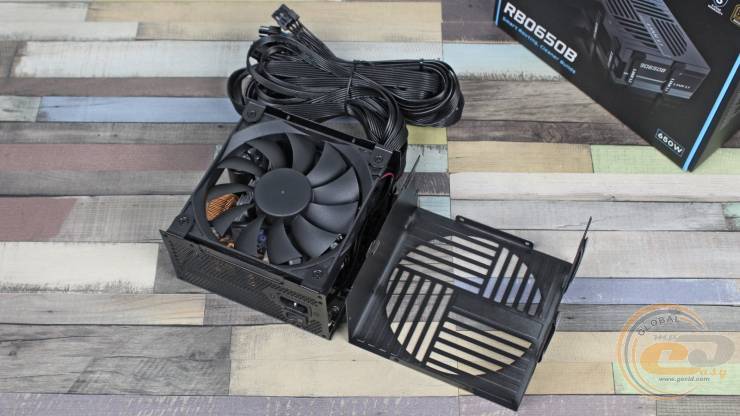

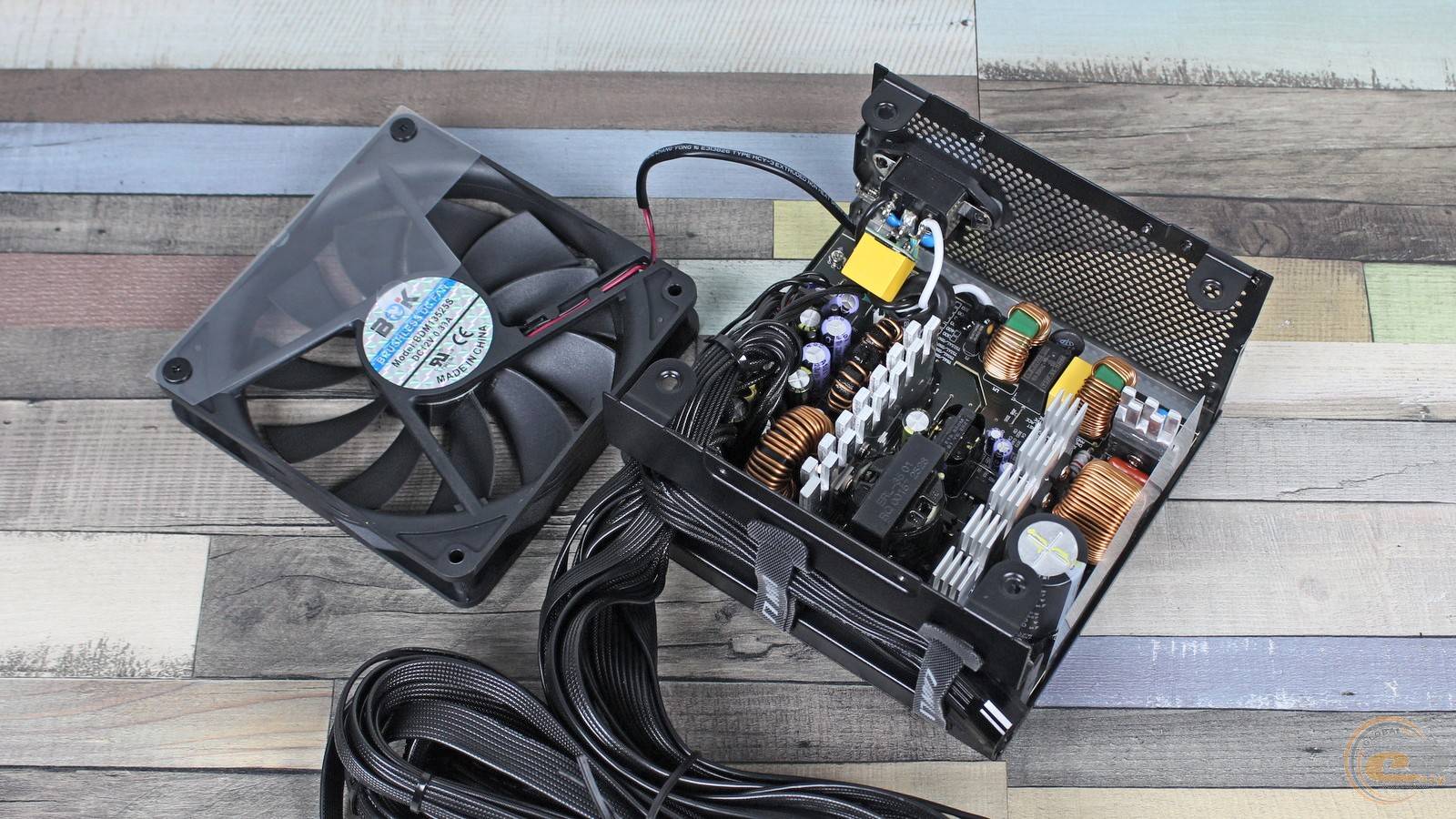

Внутреннее строение

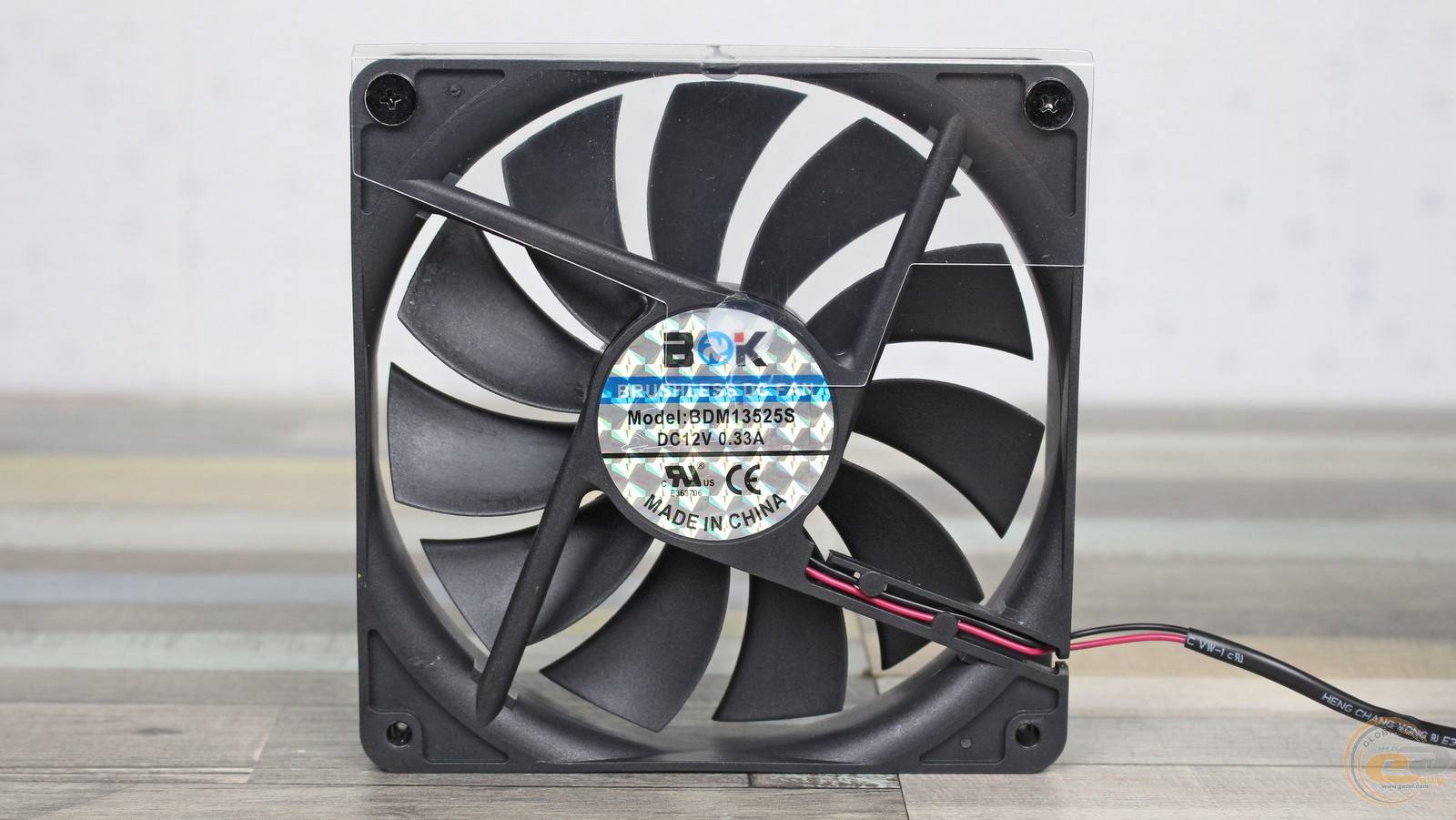

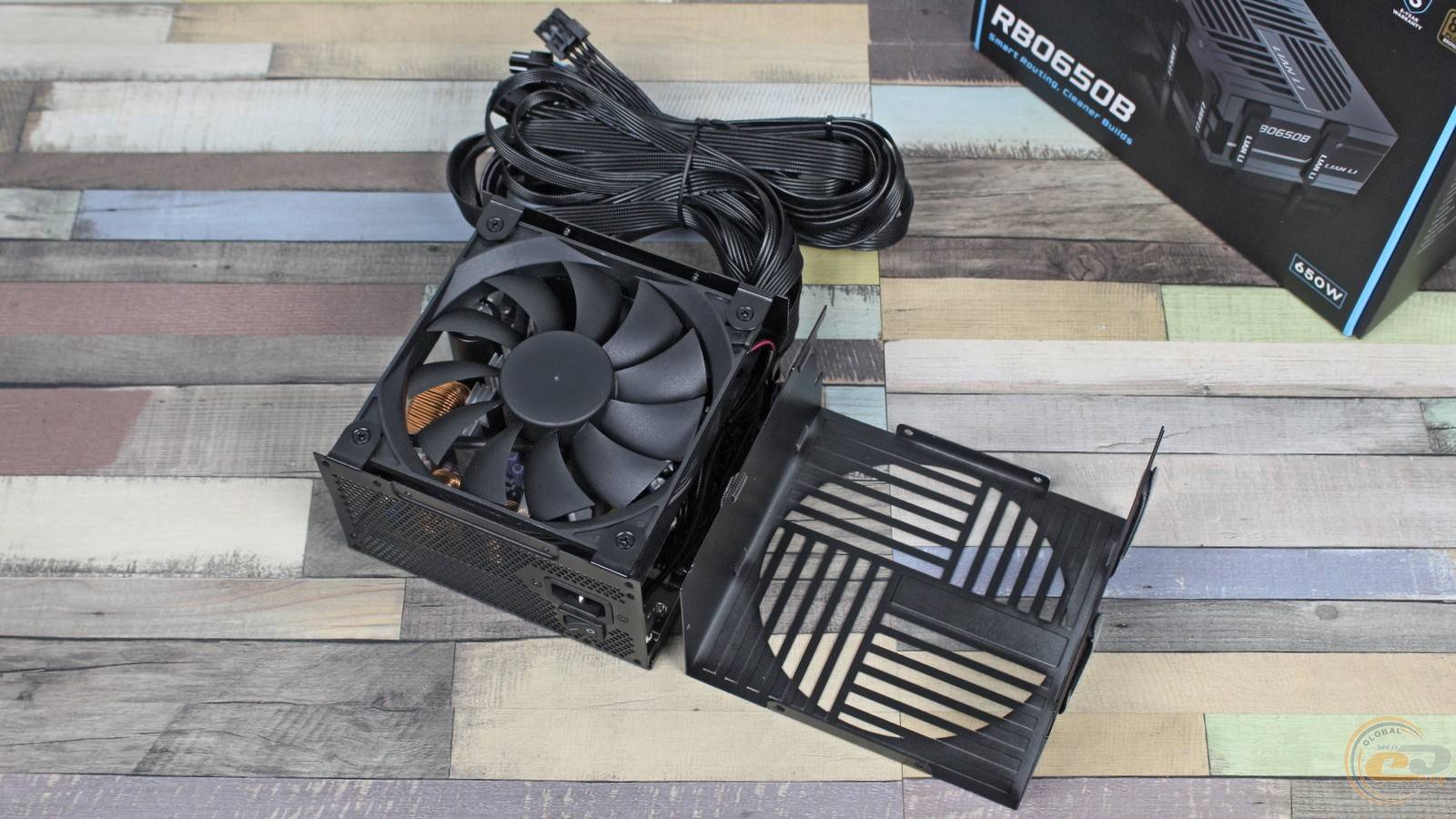

Вентилятор BOK BDM13525S оснащен гидравлическим подшипником (Hydraulic Bearing, HYB). Это компромиссное решение: он достаточно тих и надежнее втулки, но уступает ресурсу FDB и шарикоподшипникам.

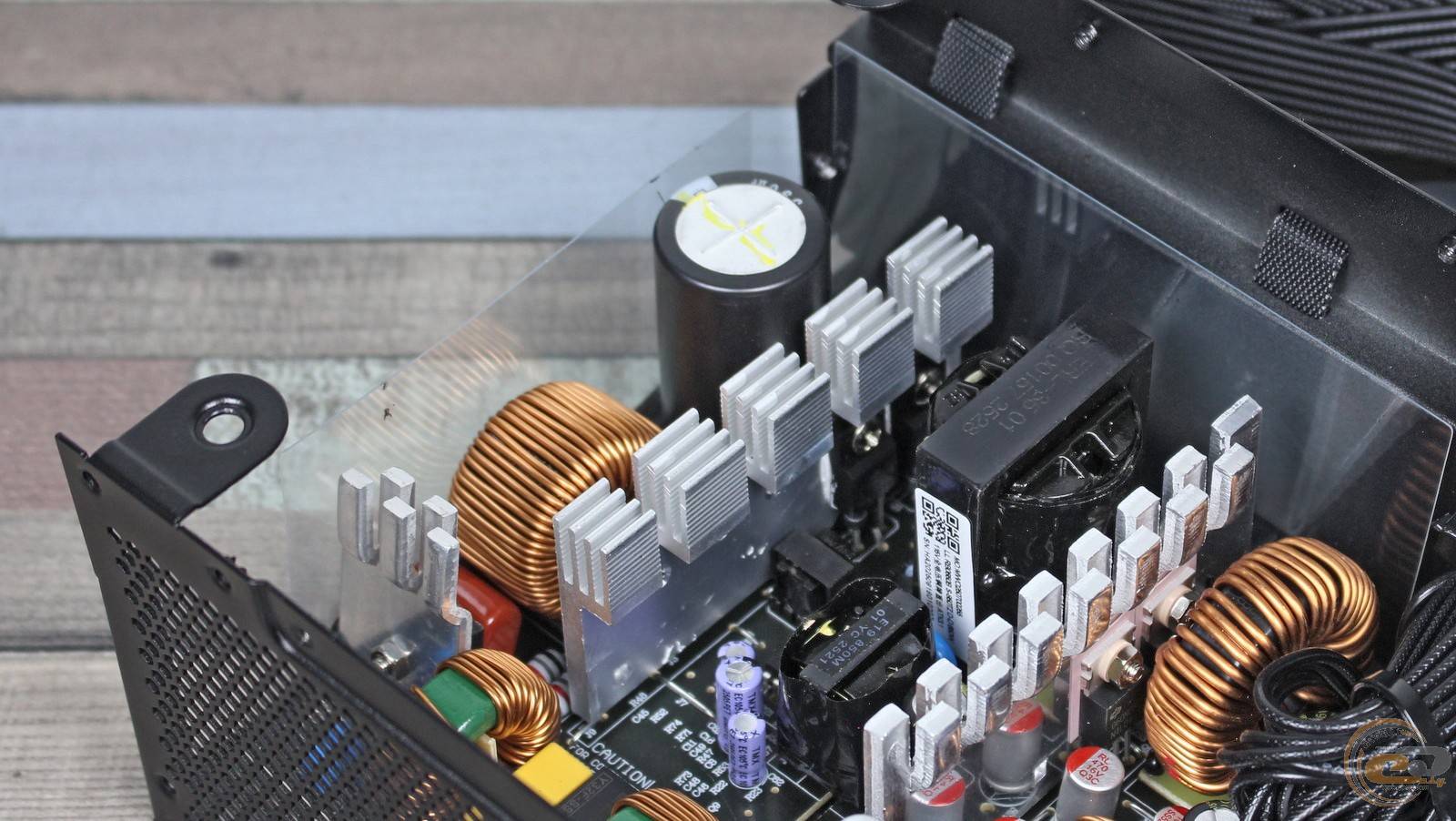

Максимальное энергопотребление вертушки составляет 4 Вт (12 В при 0,33 А). Дополнительно она оснащена прозрачной пластиной для того, чтобы направить воздух на самые горячие компоненты.

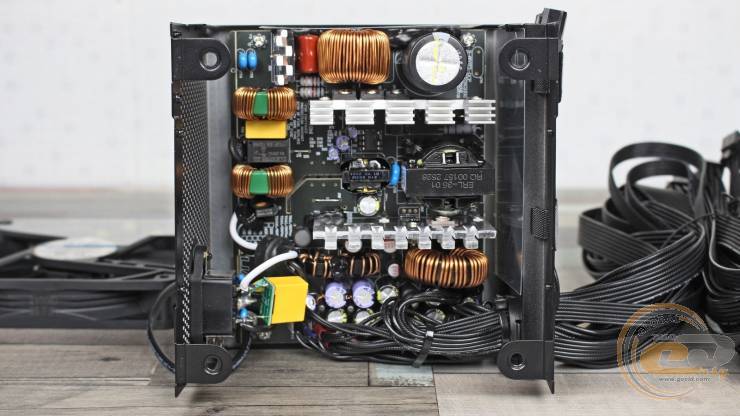

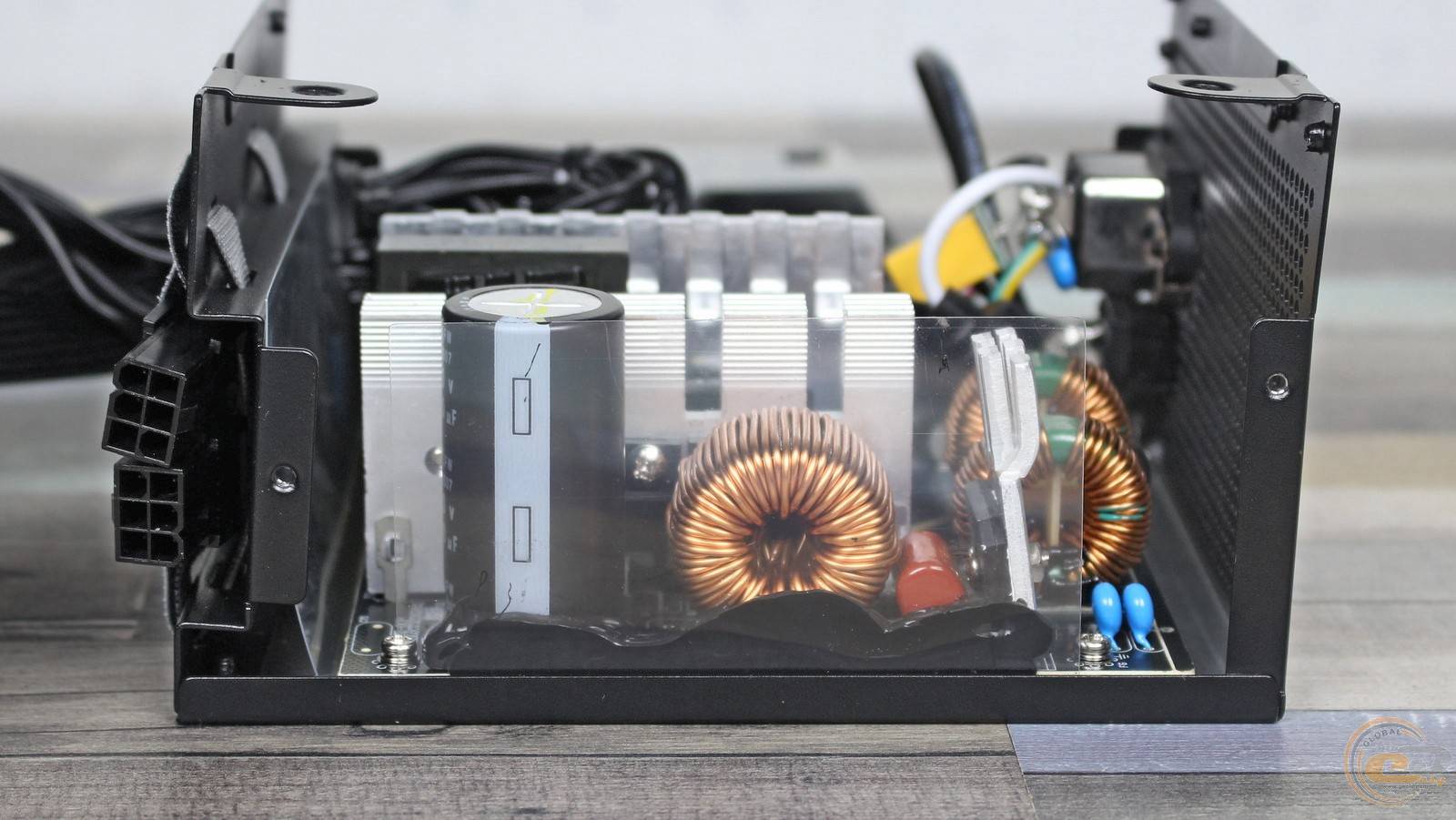

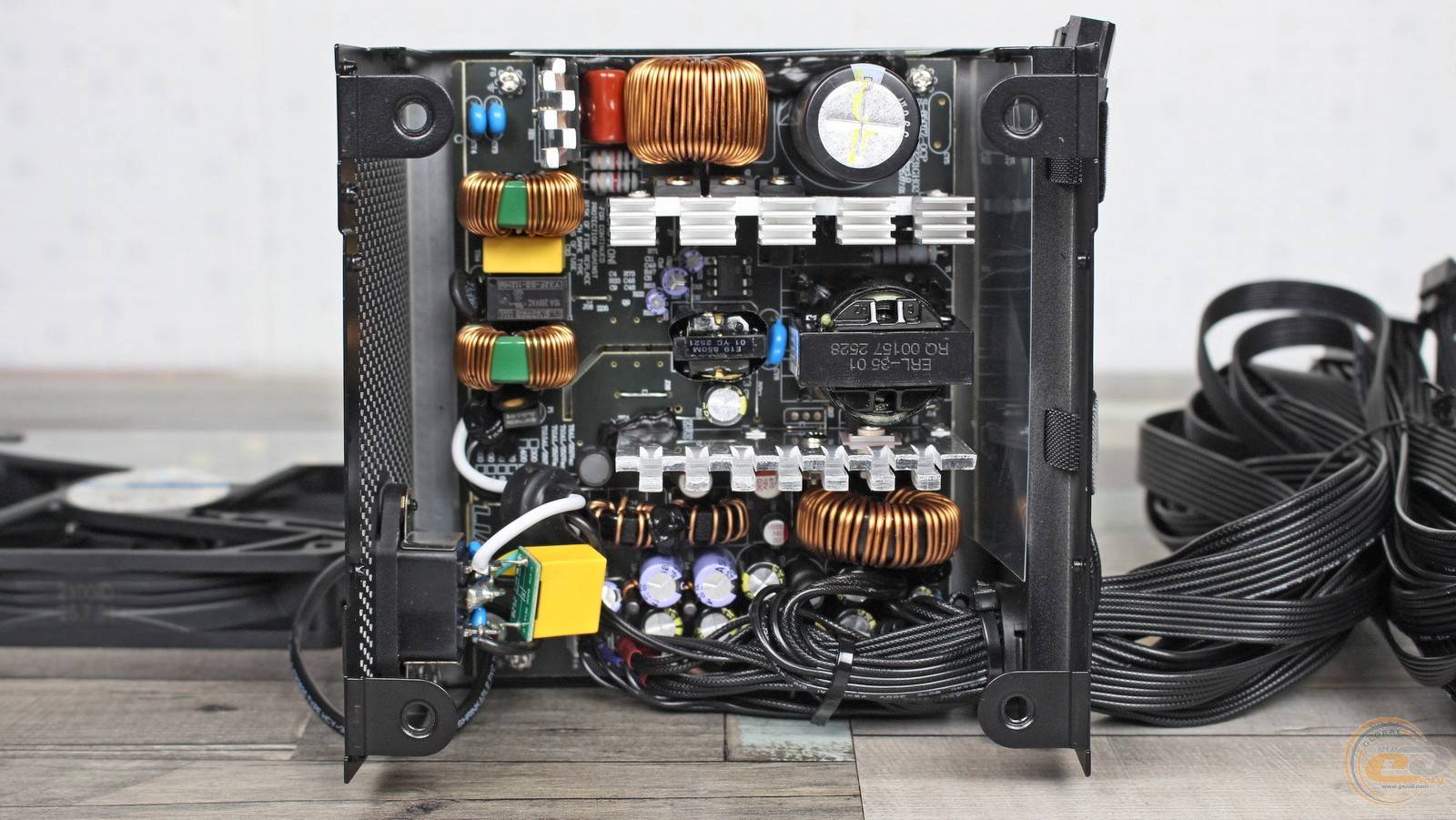

Переходим к схемотехнике LIAN LI RB 650B 650W. EMI-фильтр содержит все необходимые компоненты: два дросселя, X- и Y-конденсаторы, а также элементы защиты - варистор, терморезистор и реле.

Диодная сборка получила индивидуальное охлаждение, как и положено устройству с широким диапазоном входных напряжений.

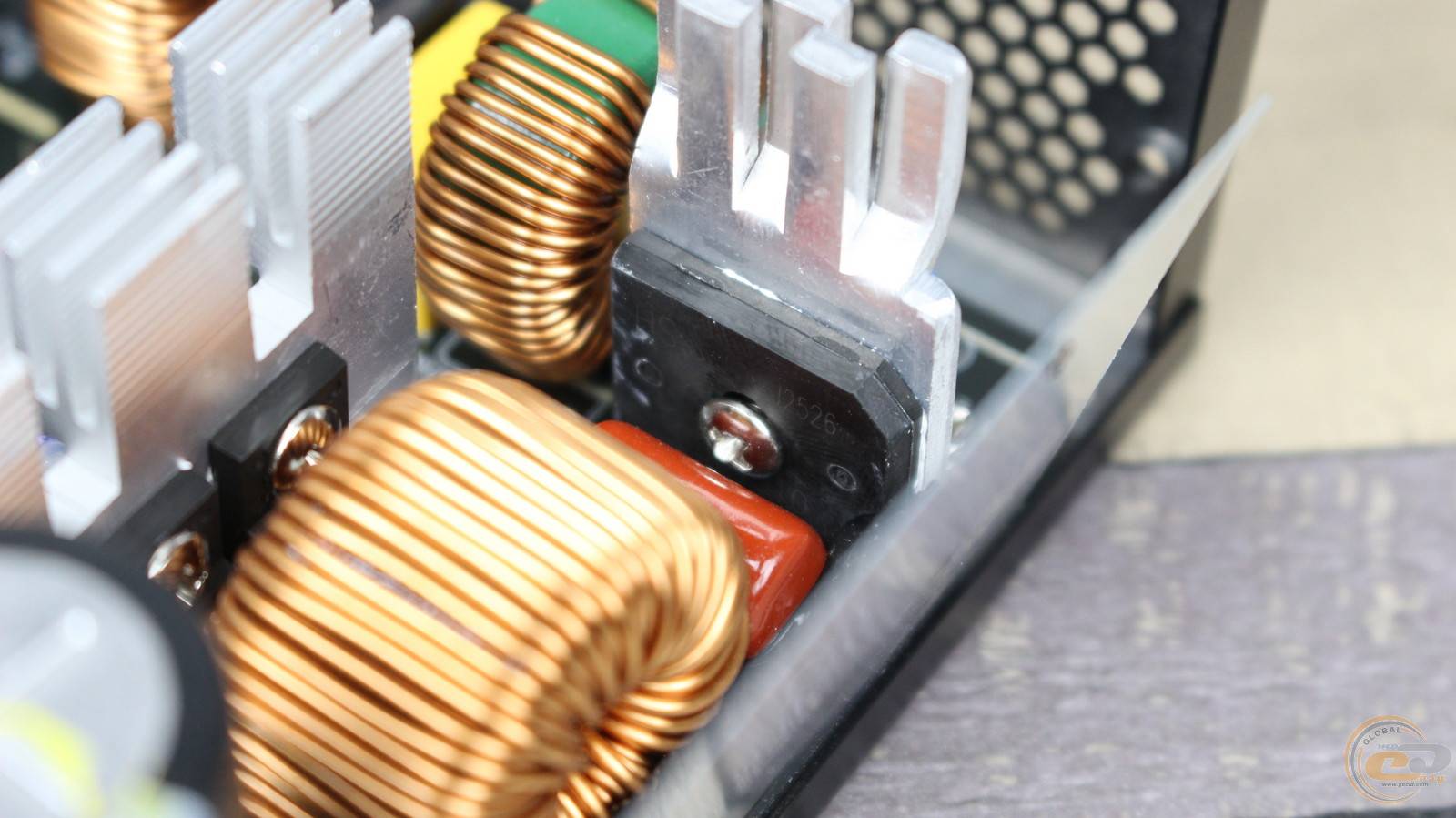

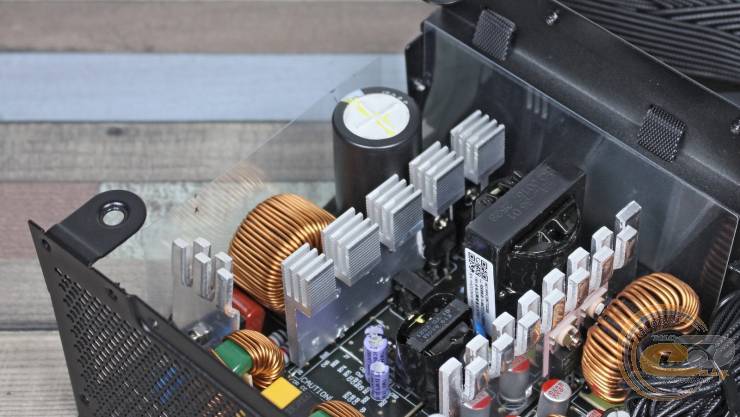

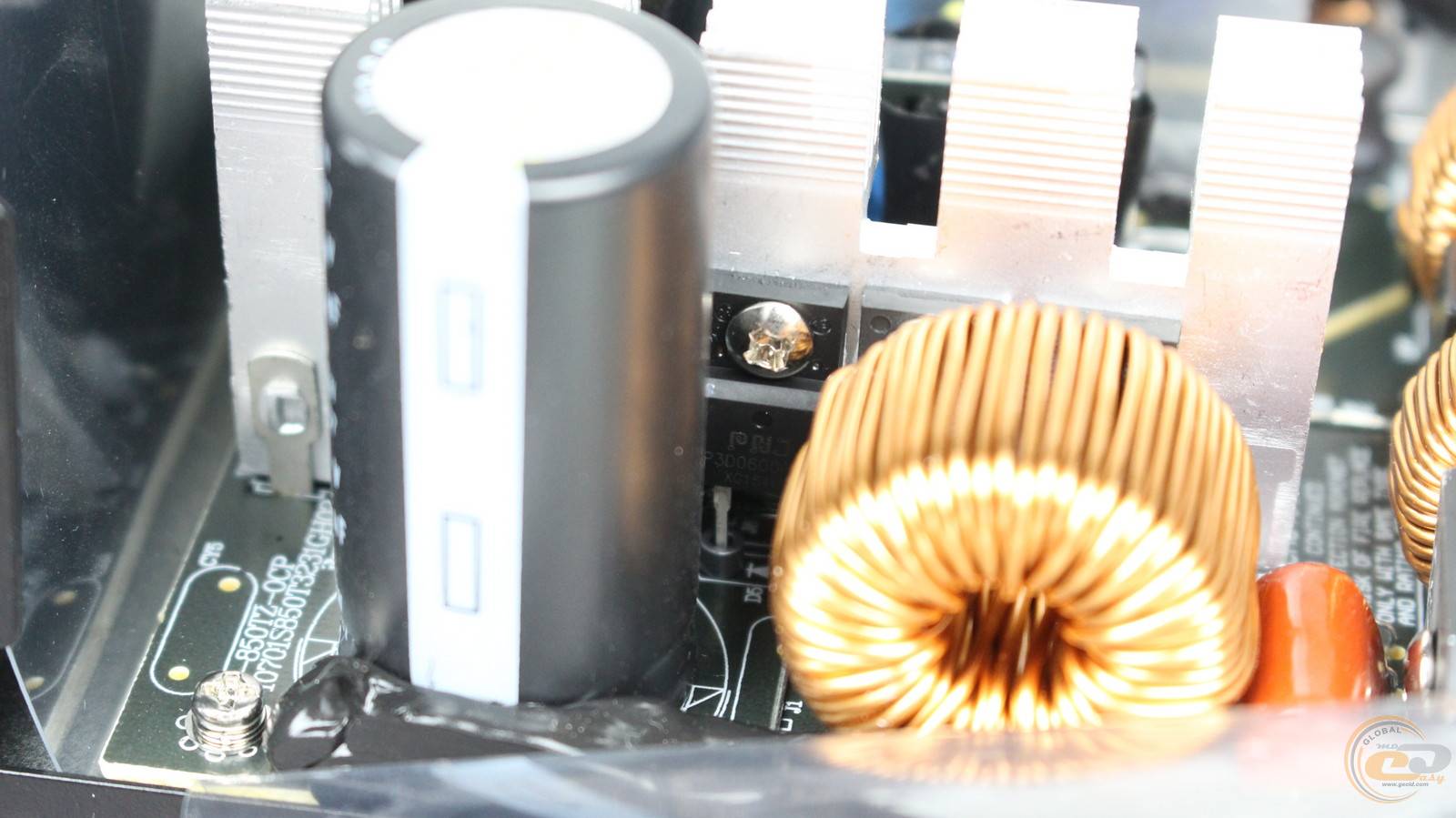

Расположенный рядом узел APFC включает в себя габаритный дроссель и трио силовых элементов на общем радиаторе.

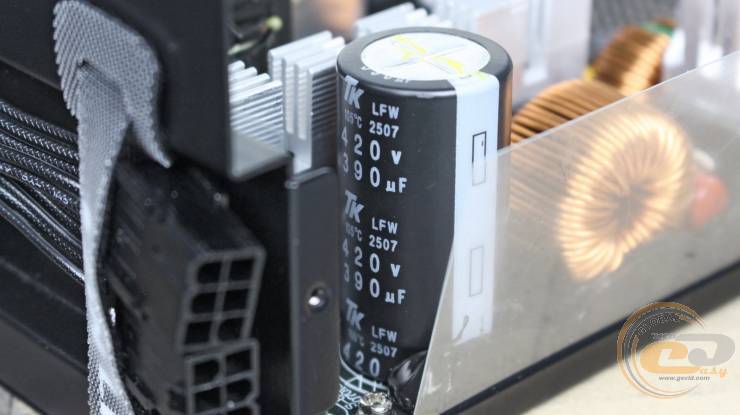

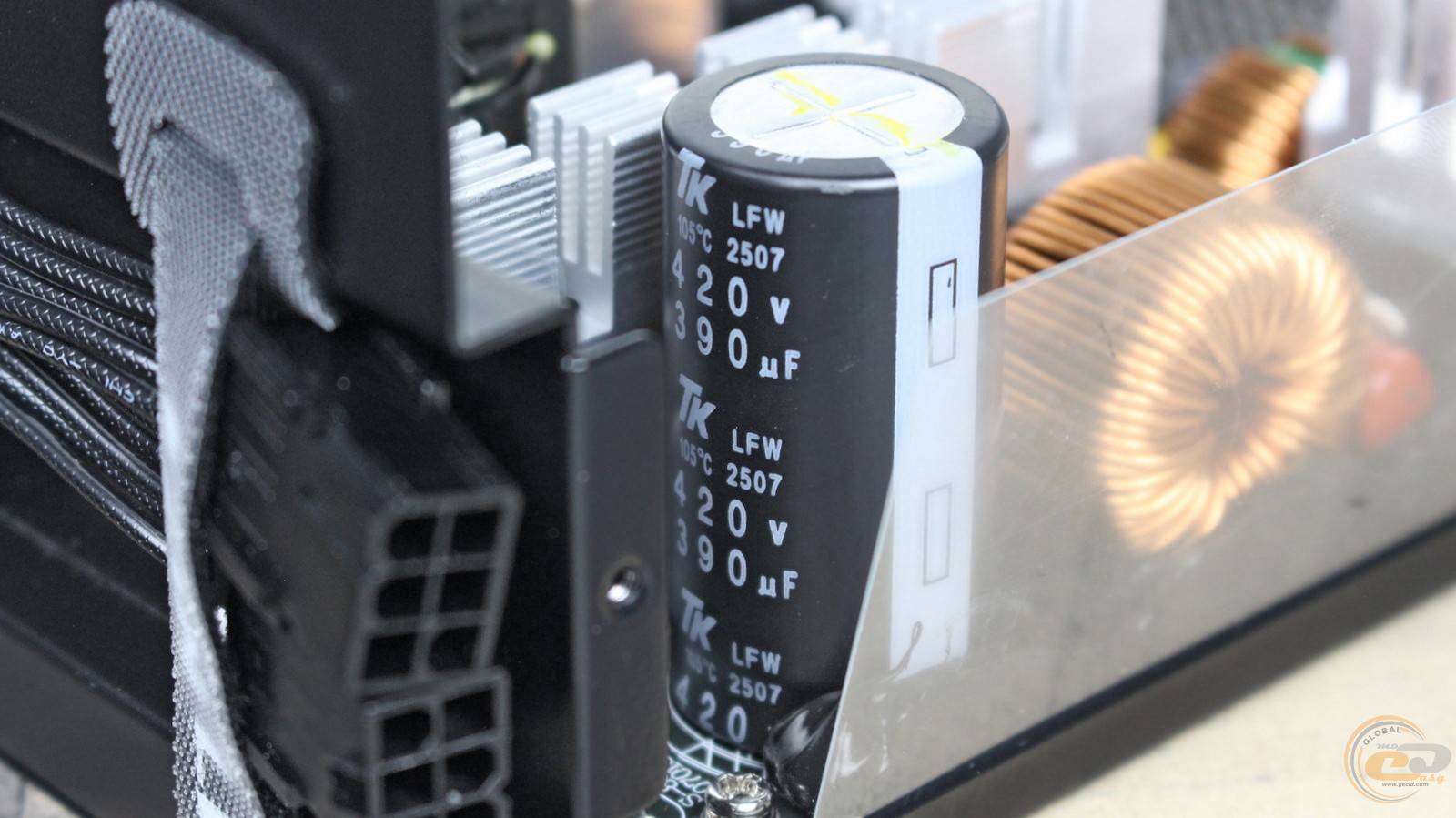

Один из самых интересных элементов – входной конденсатор. Это высокотемпературный элемент японской компании TK емкостью 390 мкФ, что является скромным показателем для 650-ваттника.

На обратной стороне уже упомянутого радиатора расположены два транзистора–ключа топологии Two-Transistor Forward, которая часто встречается в недорогих блоках питания.

Основной трансформатор выполнен на сердечнике ERL35, типичном для устройств такой мощности.

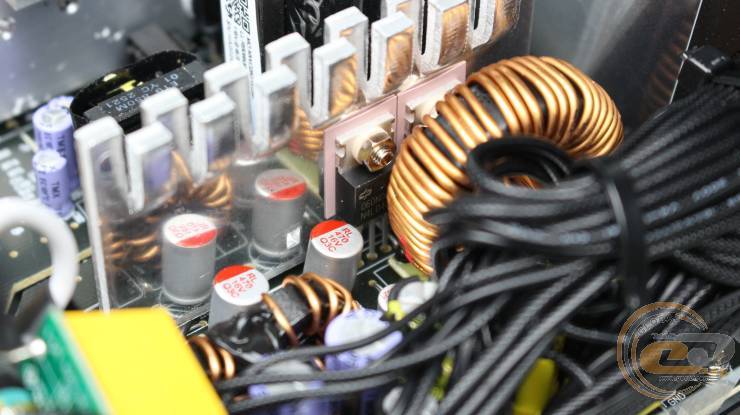

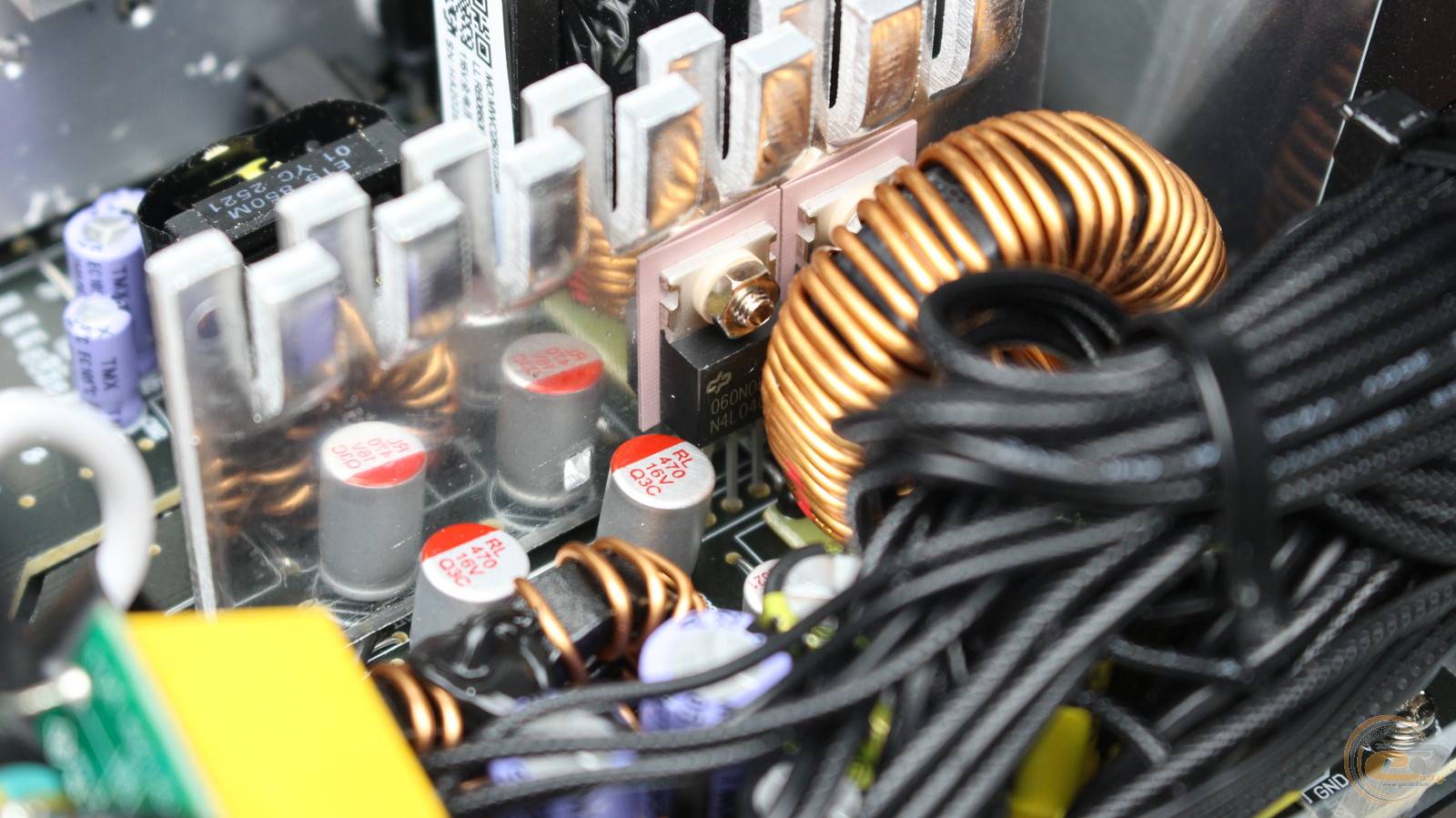

На выходе применена раздельная стабилизация напряжений: для каждого канала предусмотрен собственный дроссель. Это недорогой вариант, но значительно лучше групповой стабилизации.

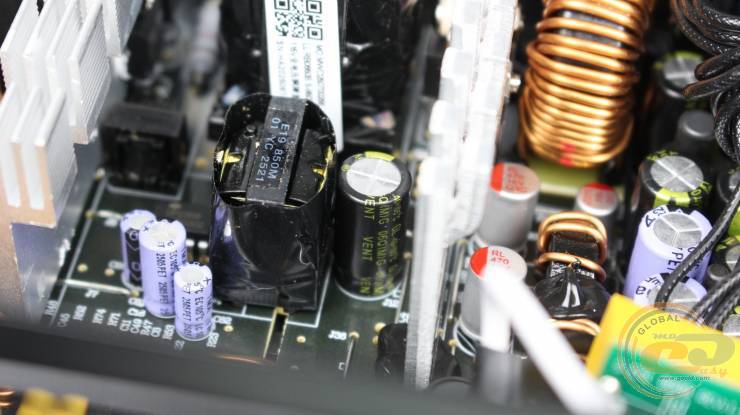

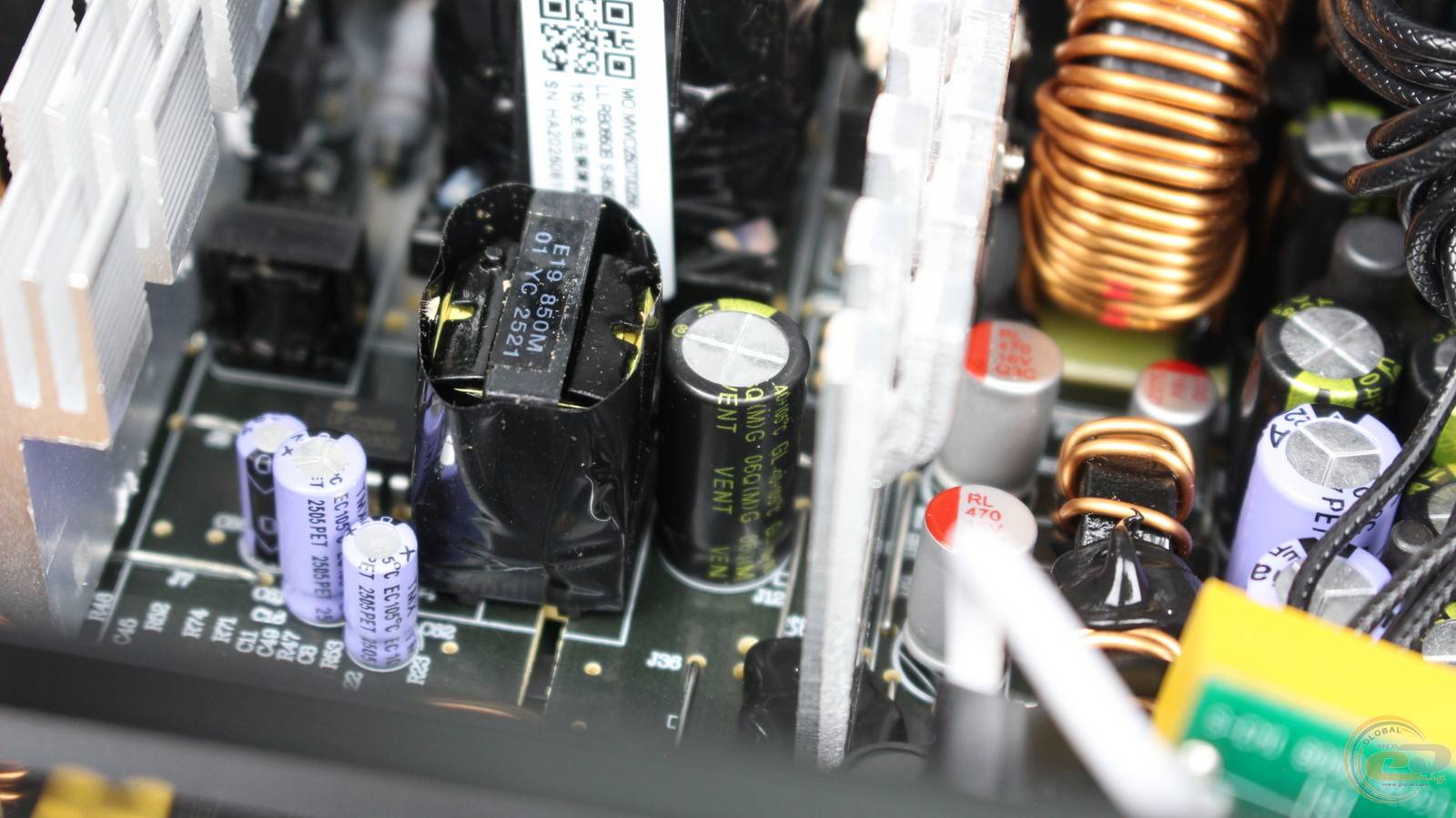

Здесь же видны несколько надежных твердотелых конденсаторов,...

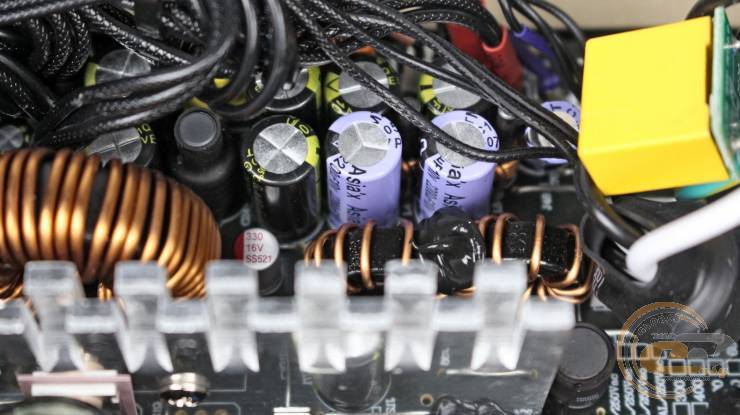

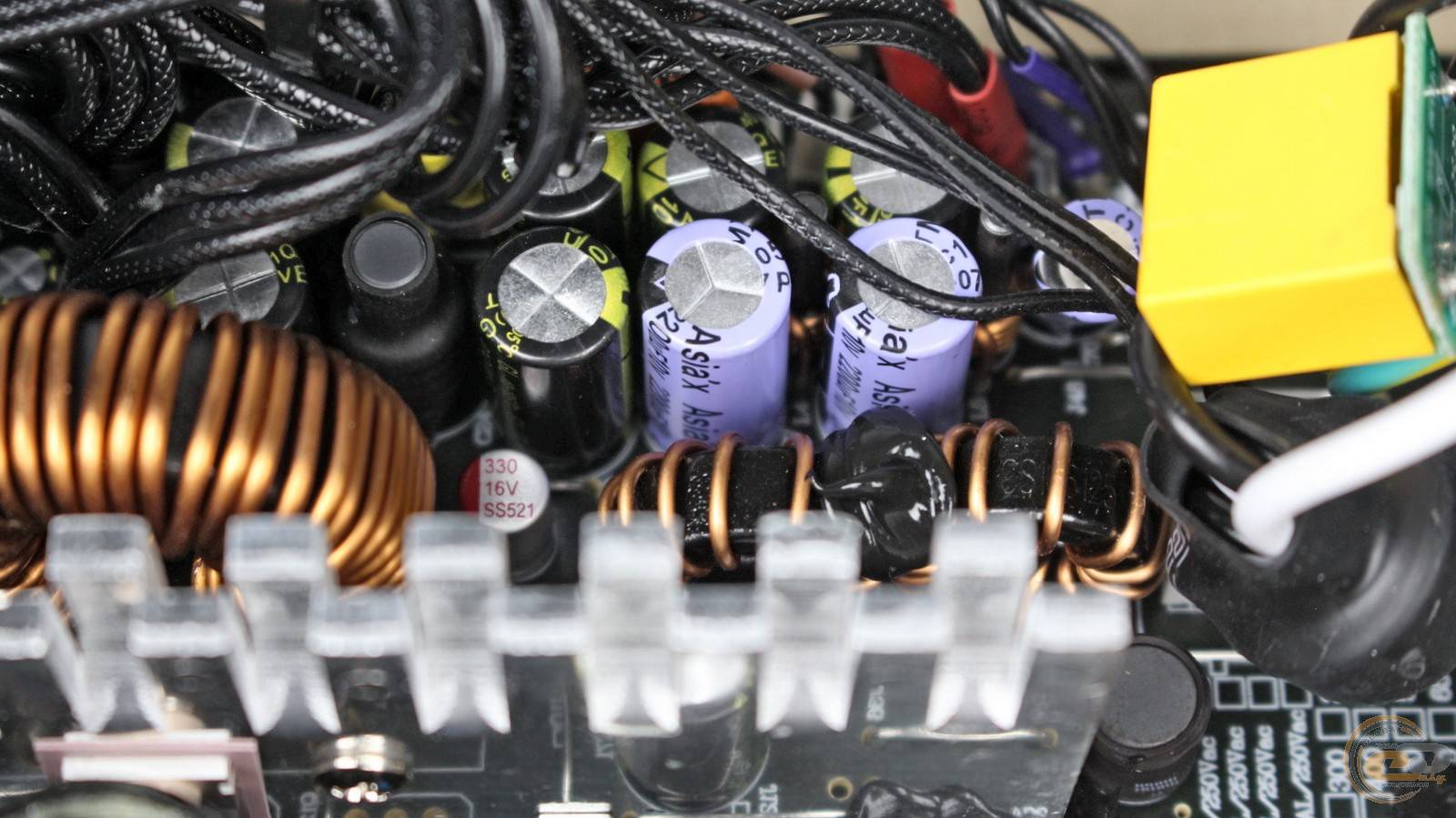

...в то время как в узле фильтрации используются высокотемпературные электролиты Asia'X (Китай) и CapXon (Тайвань).

Подобные элементы находятся и в других узлах.

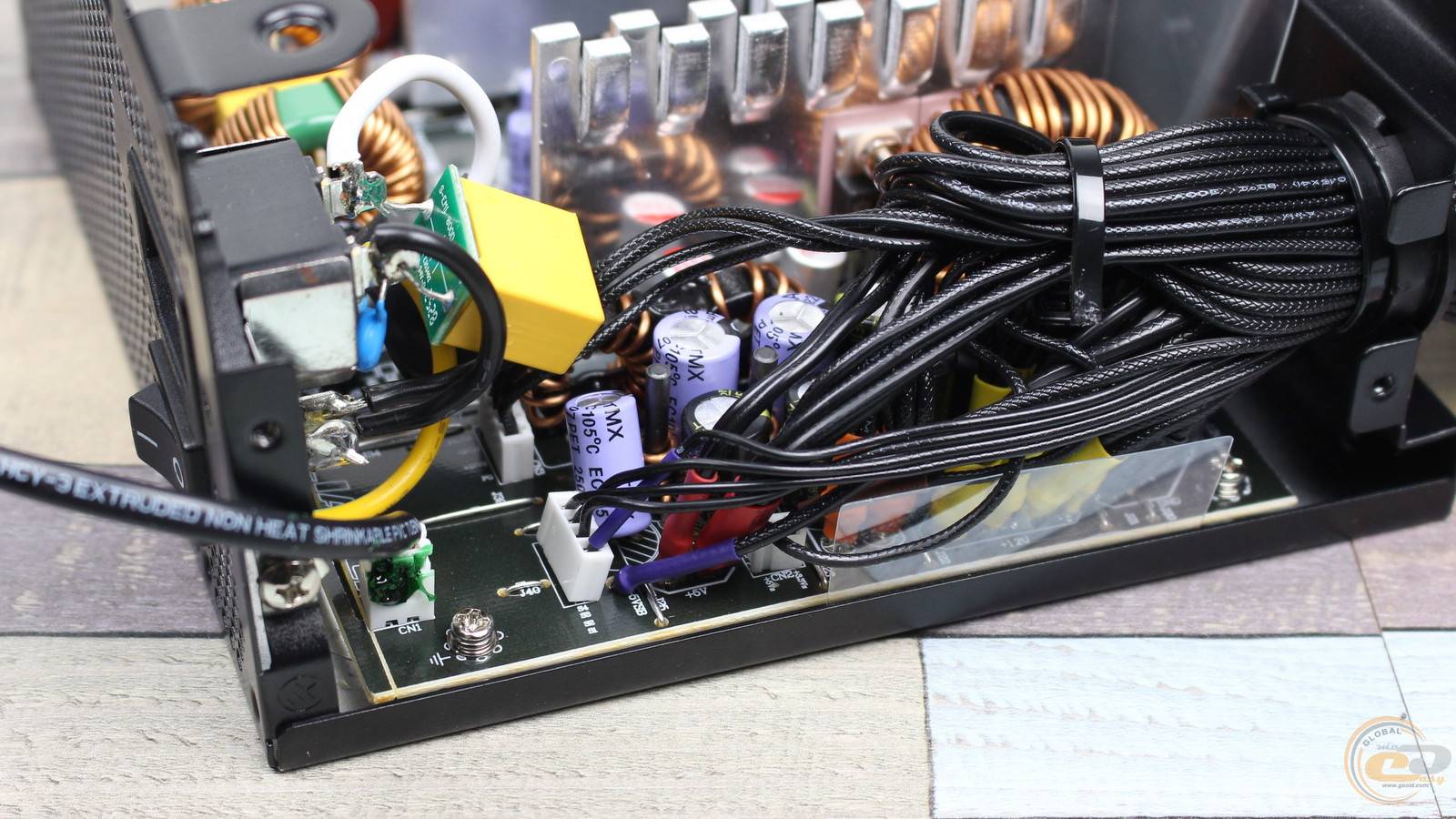

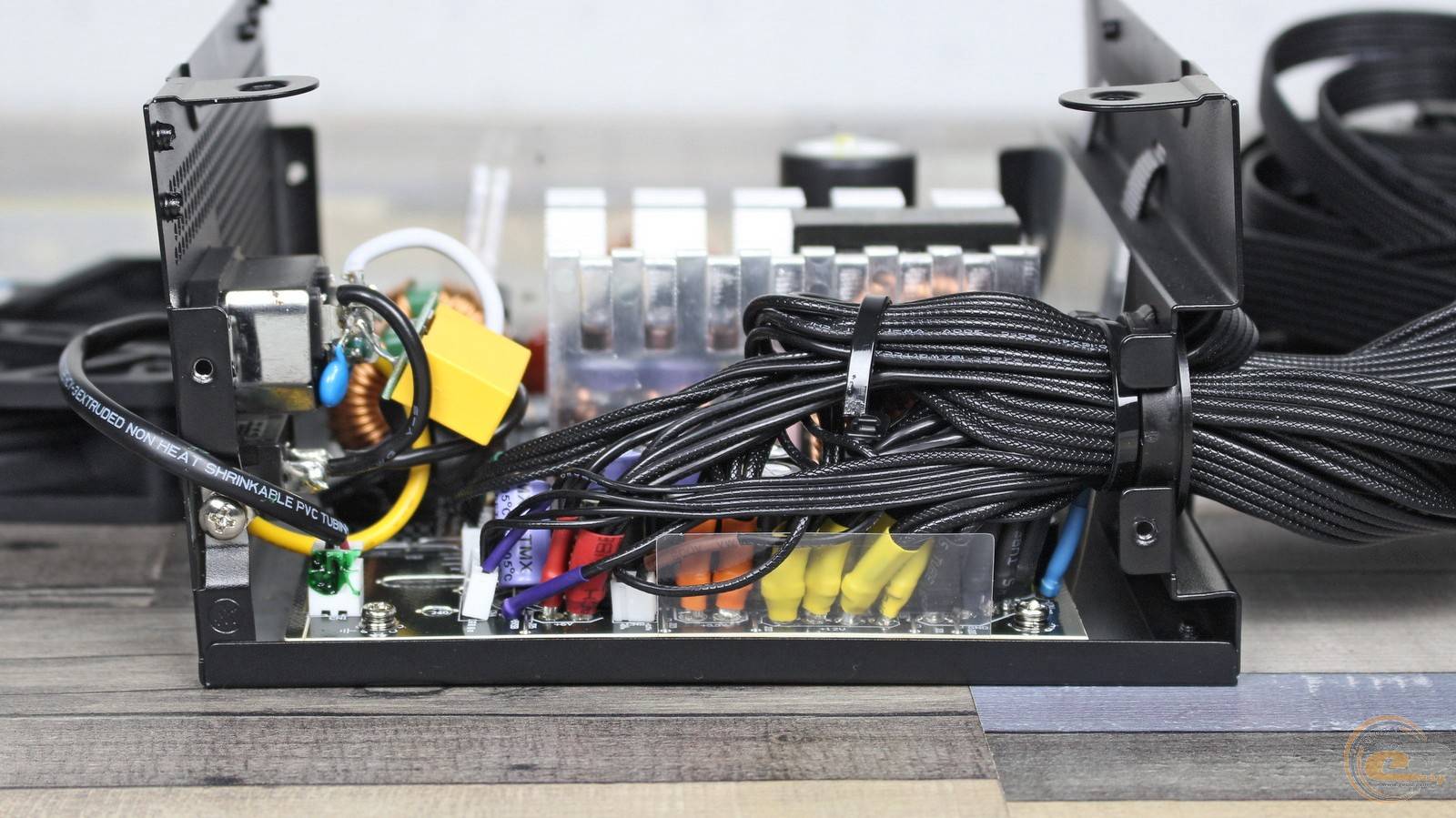

Выходные кабели припаяны непосредственно к основной плате, а их цветная маркировка позволяет легко определить линии питания.

LIAN LI RB 650B 650W имеет полный набор защит, отвечающий современным требованиям к блокам питания. Вот их список:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрева (OTP)
• от перегрузки по току каждого канала (OCP).

Тестирование

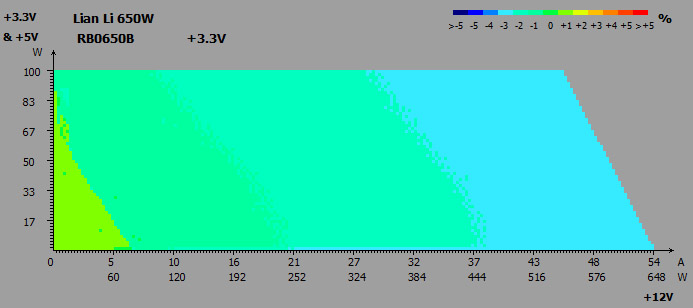

Кросс-нагрузочные характеристики

А теперь к тестам. Согласно стандарту ATX12V допустимый диапазон отклонений напряжений составляет ±5% от номинала.

Результаты тестов:

• линия +3,3В: от –3% до +1%;

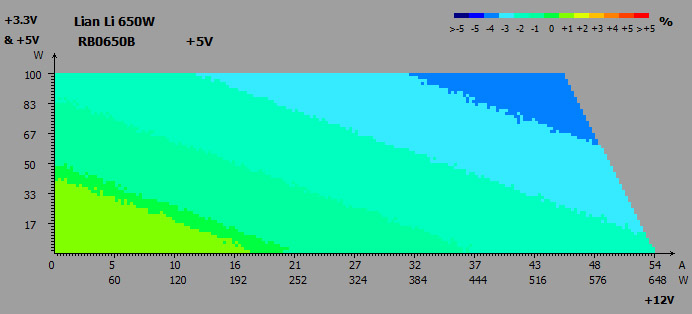

• линия +5В: от –4% до +1%;

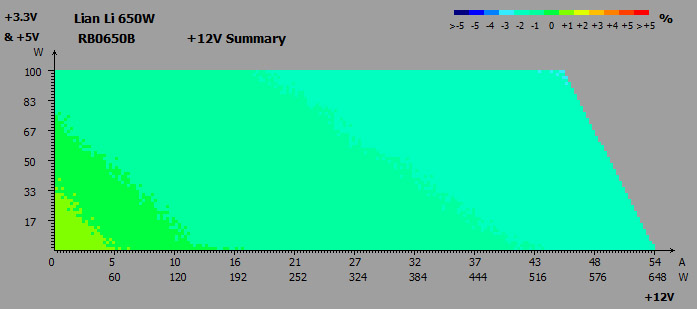

• линия +12В: от –2% до +1%.

Напряжение основных линий питания отклонялось в пределах от -4% до +1% - это хороший результат, подтверждающий эффективность раздельной стабилизации.

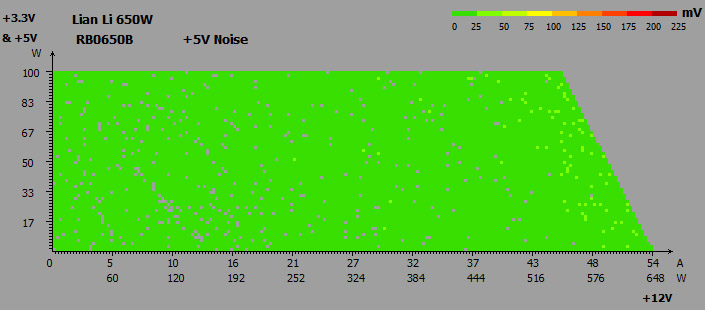

Шумы и пульсации

Для стандарта ATX12V допустимы значения уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

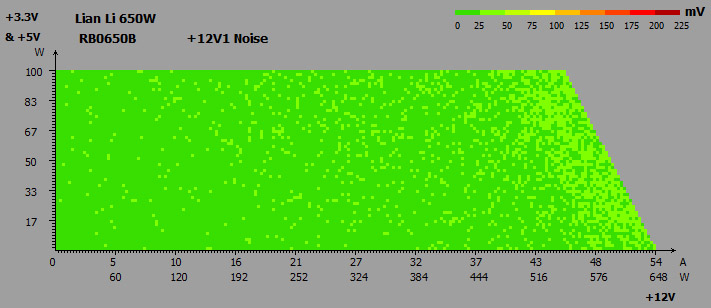

Полученные значения были в пределах 50 мВ по всем трем каналам, что можно оценить как очень хороший показатель.

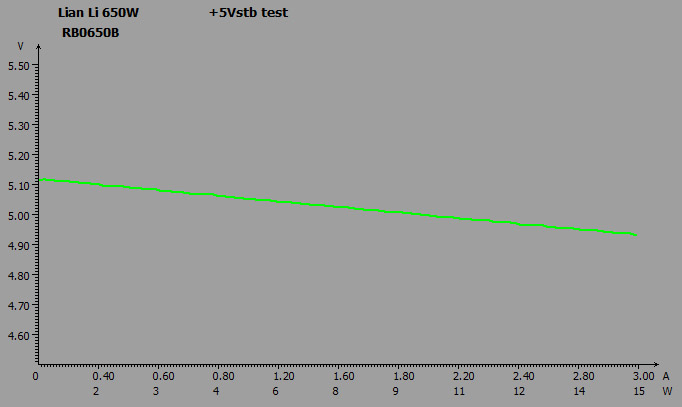

Дежурная линия питания + 5VSB

Напряжение дежурной линии также оставалось в узких пределах от 5,11 до 4,93 В (+2,2% до -1,4%).

PF

Изменение PF в зависимости от нагрузки:

Модуль APFC работает очень хорошо: уже при нагрузке 220 Вт коэффициент PF составил 0,95, а максимальные значения составляют 0,98.

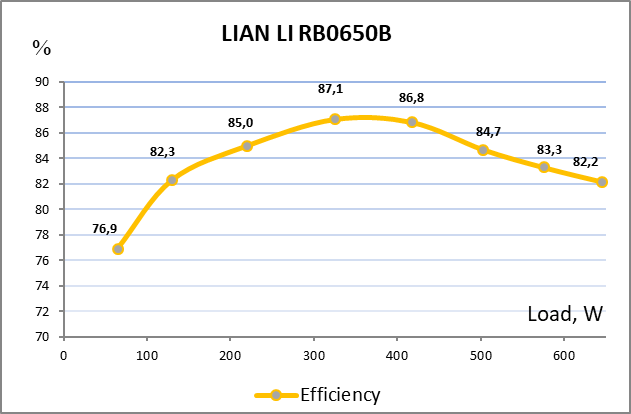

КПД

Тесты подтвердили соответствие LIAN LI RB 650B 650W сертификации 80 PLUS Bronze, ведь при нагрузке от 20% до 100% КПД не опускается ниже 82%. При этом пиковое значение превышает 87%, что также является достойным результатом для своего класса.

Система охлаждения

График работы вентилятора близкий к линейному. До нагрузки 250 Вт имеем частоту вращения до 1050 об/мин и очень тихую его работу. Далее пропеллер тихо вращается до значения 450 Вт при максимум 1400 об/мин. И только при более высокой нагрузке шум повышается до ниже среднего, а частота вращения — до 1650 об/мин.

Температурный режим

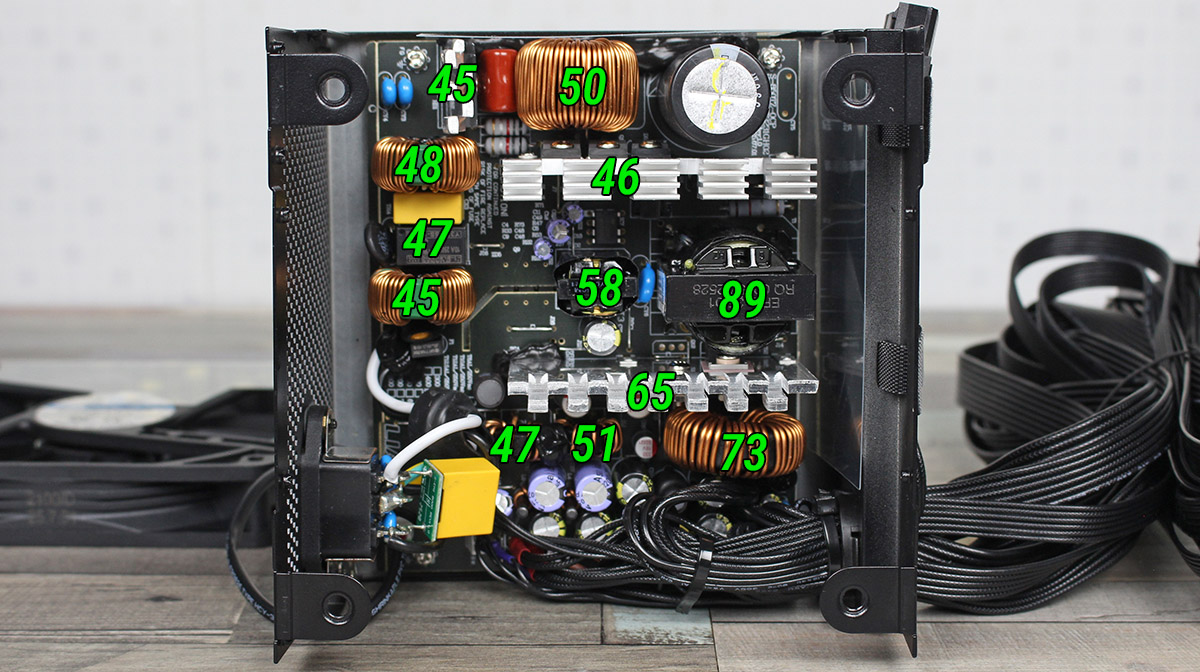

После 20 мин работы под нагрузкой 600 Вт главный трансформатор прогрелся до 89°C. Это значение на пределе допустимого, но оно было получено при жарких 27°C в помещении. Так что в таких условиях длительно нагружать блок питания выше 600 Вт не желательно.

Испытание на реальной конфигурации

Тестовый стенд:

Компонент	Модель
Процессор	Intel Core Ultra 5 245K (Socket LGA1851, 6P + 8E / 14 х 3,6 – 5,2 ГГц, PBP 125 Вт, MTP 159 Вт)
Материнская плата	GIGABYTE Z890M GAMING X (Socket LGA1851, Z890)
Оперативная память	2 × 16 ГБ DDR5-5200 Kingston FURY Beast (KF552C40BBK2-32)
Видеокарта	Palit GeForce RTX 3090 GAMINGPRO OC
SSD	Kingston KC600 512 GB (SKC600/512G)
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Результаты измерений:

Измерения проводились в режимах "Простой" и "Максимальная нагрузка" в тесте FurMark Donut (GK) утилиты MSI Kombuster. В обоих случаях отклонения выходных напряжений находились в допустимых пределах 5%, причем без проседания ниже номинала. Разница между значениями в этих двух режимах не превышала скромных 0,8%, что свидетельствует о высокой стабильности работы. А больше всего порадовал самый востребованный канал +12В — его выходные показатели не превышали 2,1% от номинала, что является хорошим результатом для блока питания этого класса.

Энергопотребление в простое и выключенном состоянии

Тестовая система с LIAN LI RB 650B 650W потребляет только 2 Вт в выключенном состоянии компьютера и 4 Вт в спящем режиме, что очень экономно.

Итоги

Блок питания LIAN LI RB 650B 650W получил яркую, узнаваемую внешность и неординарный подход к организации кабелей. На корпусе имеется шесть стяжек-липучек для их фиксации и даже специальный кабельный канал. Подключение проводов частично модульное, но выполнено довольно необычно – разъемы расположены на отдельных кабелях, а не непосредственно на стенке блока питания.

Протестированный гаджет может похвастаться японским входным конденсатором, рядом тайваньских электролитов, гидравлическим подшипником вентилятора и раздельной стабилизацией напряжений. Как следствие, выходные показатели остаются стабильными вне зависимости от нагрузки. К тому же, блок питания работает довольно тихо. Кроме того, длительная нагрузка более 600 Вт в жаркий день нежелательна из-за повышенного нагревания главного трансформатора.

Существенным преимуществом является современный коннектор PCIe 5.1 (12V-2x6) для питания видеокарт. Он делает модель актуальной даже для следующих поколений GPU и выгодно отличает ее в числе многих «бронзовых» конкурентов, особенно представленных на рынке не один год.

Впрочем, присутствуют и определенные компромиссы — использование китайских электролитических конденсаторов и ограниченная гарантия в отечественных магазинах — всего 1-2 года вместо заявленных производителем пяти.

В общем же за свои ₴3500 LIAN LI RB 650B 650W выглядит интересной альтернативой обычным «бронзовым» моделям. Он особенно привлекателен для тех, кому нужен современный коннектор 12V-2×6 и нравится нестандартный подход к организации кабелей.

Достоинства:

• хороший уровень КПД (сертификат 80 PLUS Bronze);
• раздельная стабилизация напряжений;
• хорошее состояние напряжений на основных линиях питания;
• отсутствие проседаний при подключении мощной конфигурации;
• полный набор защит;
• использование входного японского конденсатора и ряда тайваньских элементов;
• гидравлический подшипник вентилятора;
• комфортный шумовой фон на всем диапазоне нагрузок;
• наличие одного 450-ваттного PCIe 5.1 (12V-2×6) и пары 6+2-контактных разъемов PCIe;
• специальный кабельный канал на корпусе;
• полумодульные кабели-шлейфы;
• стяжки-липучки на корпусе;
• небольшие размеры.

Особенности:

• наличие в линейке моделей мощностью 550 и 750 Вт;
• использование ряда китайских конденсаторов;
• возможен ощутимый нагрев главного трансформатора при длительной высокой нагрузке в жарком помещении;
• ограниченная гарантия в отечественных интернет-магазинах обычно 1-2 года вместо заявленных производителем пяти.

Автор: Олесь Пахолок

Выражаем благодарность компании ELKO Ukraine за предоставленный для тестирования блок питания.
