Обзор MSI PRO A850PL PCIE5: один из самых доступных «платиновых» блоков питания

В мире блоков питания понятия «доступный» и «платиновый» долгое время казались почти несочетаемыми. Однако время идет, технологии становятся доступнее, а производители все чаще пытаются предложить что-то интересное даже покупателям, которые хотят сэкономить.

Яркий пример такого подхода – MSI PRO A850PL PCIE5 за ₴7400-8000 (~$165-180). Он получил несколько сертификатов эффективности: 80 PLUS Platinum, Cybenetics Platinum и Titanium 230V. Казалось бы, набор характеристик соответствует гораздо более дорогому сегменту. Но очевидно, что для более доступной цены производителю пришлось сэкономить или пойти на некоторые компромиссы. Насколько существенными они оказались, а также другие особенности этой новинки расскажем дальше.

Спецификация

Модель	MSI PRO A850PL PCIE5
Тип	ATX12V 3.1
Максимальная мощность, Вт	850
Мощность канала +12В, Вт.	849,6
Мощность линий +3,3В и +5В, Вт.	100
Количество линий +12В	1
Максимальный ток канала +3,3В, А	20
Максимальный ток канала +5В, А	20
Максимальный ток канала +12В, А	70,8
Максимальный ток канала +5Vsb (дежурная линия питания), А	2,5
Максимальный ток канала –12В, А	0,3
Входное напряжение, В	100 − 240
Входной ток, А	6,3 − 12
КПД, %	≤95
Сертификация 80 PLUS	Platinum
Сертификация CYBENETICS	Platinum, Titanium 230V, Lambda Standart+
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤99
PCIe-разъемов	3 (6+2-контактные)
Разъем PCIe 5.1 (12V-2×6)	1 (600 Вт)
Модульный	да
Размеры вентилятора, мм	120 × 120 × 25
Тип подшипника вентилятора	Гидравлический (Hydraulic Bearing)
Защиты	OPP, OVP, UVP, OCP, OTP, SCP, SIP
Размеры (Д×Ш×В), мм	150 × 150 × 86
Гарантия, лет	7
Сайт производителя	MSI
Страница устройства	MSI PRO A850PL PCIE5

Упаковка и комплект поставки

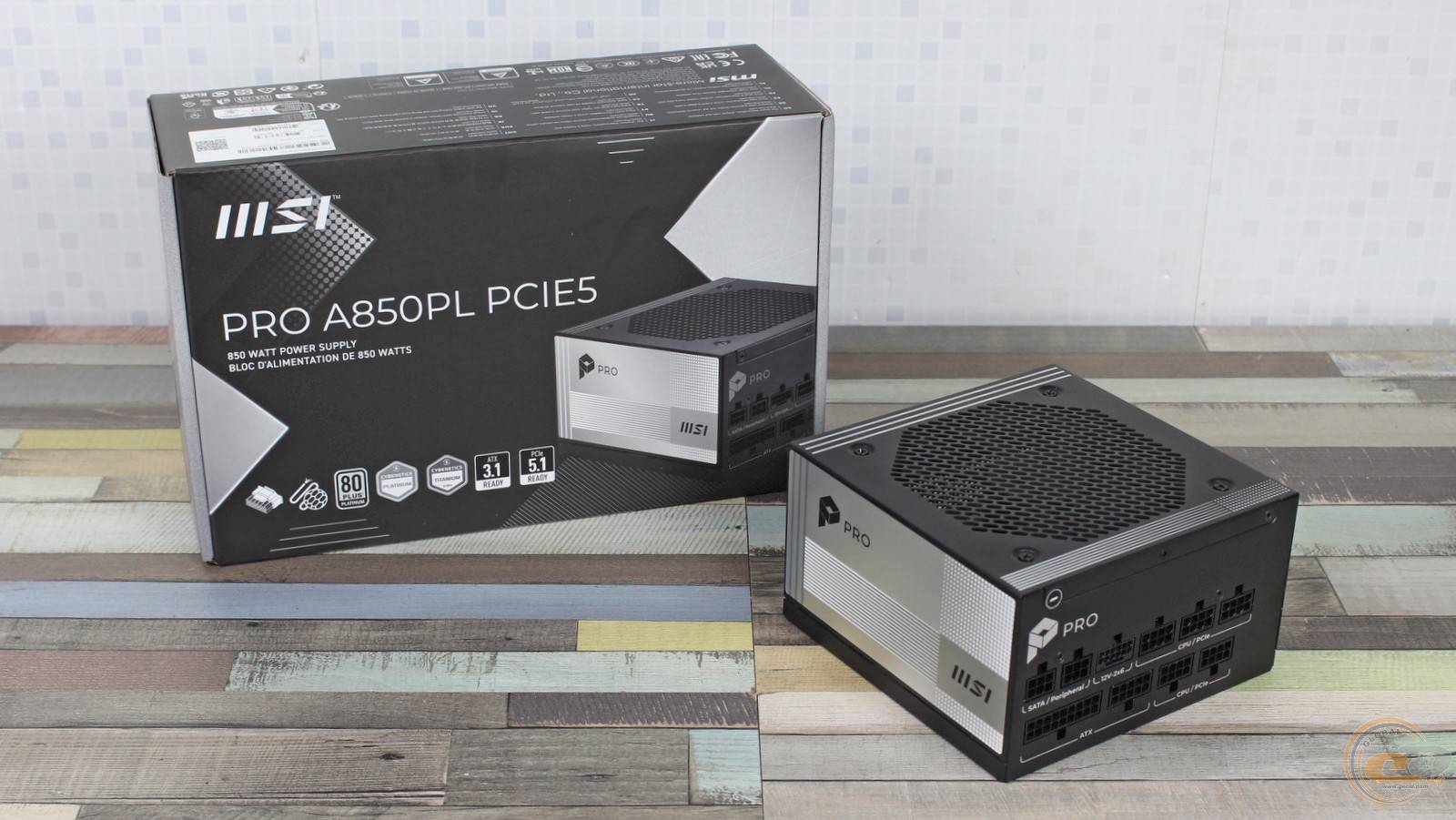

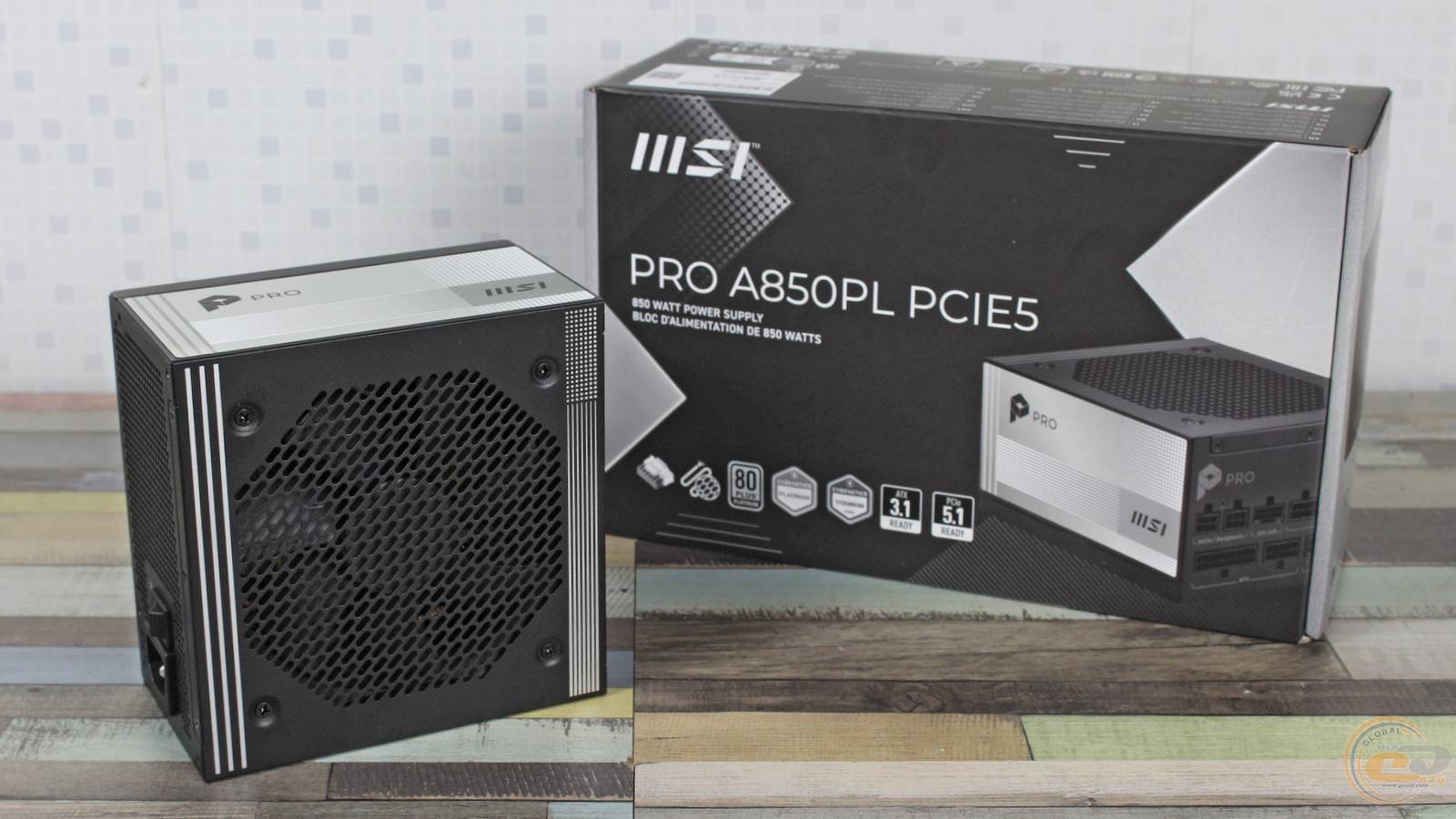

Коробка оформлена под стать самому блоку питания. А главное – она рассказывает немало интересного об устройстве, находящемся внутри.

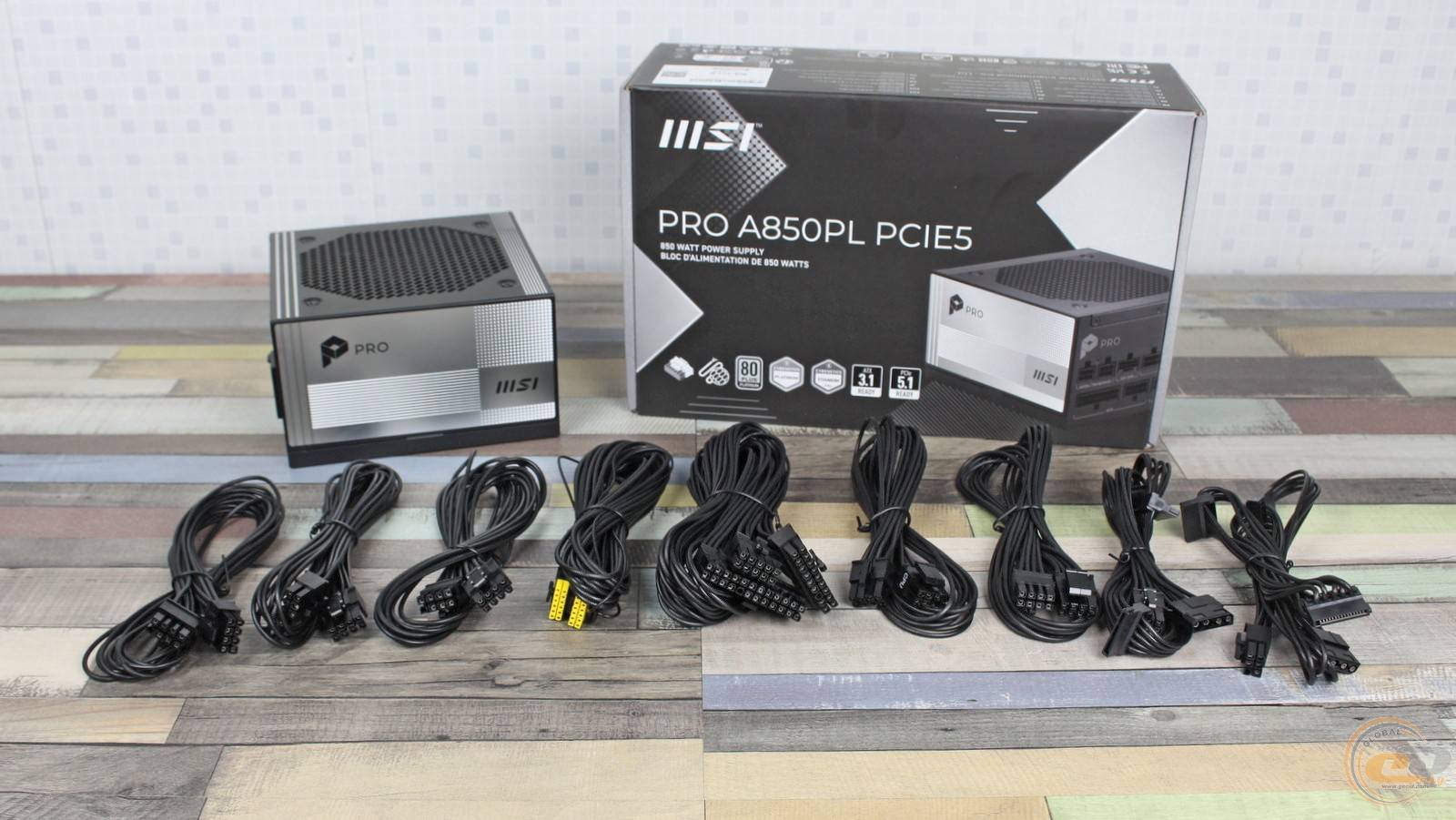

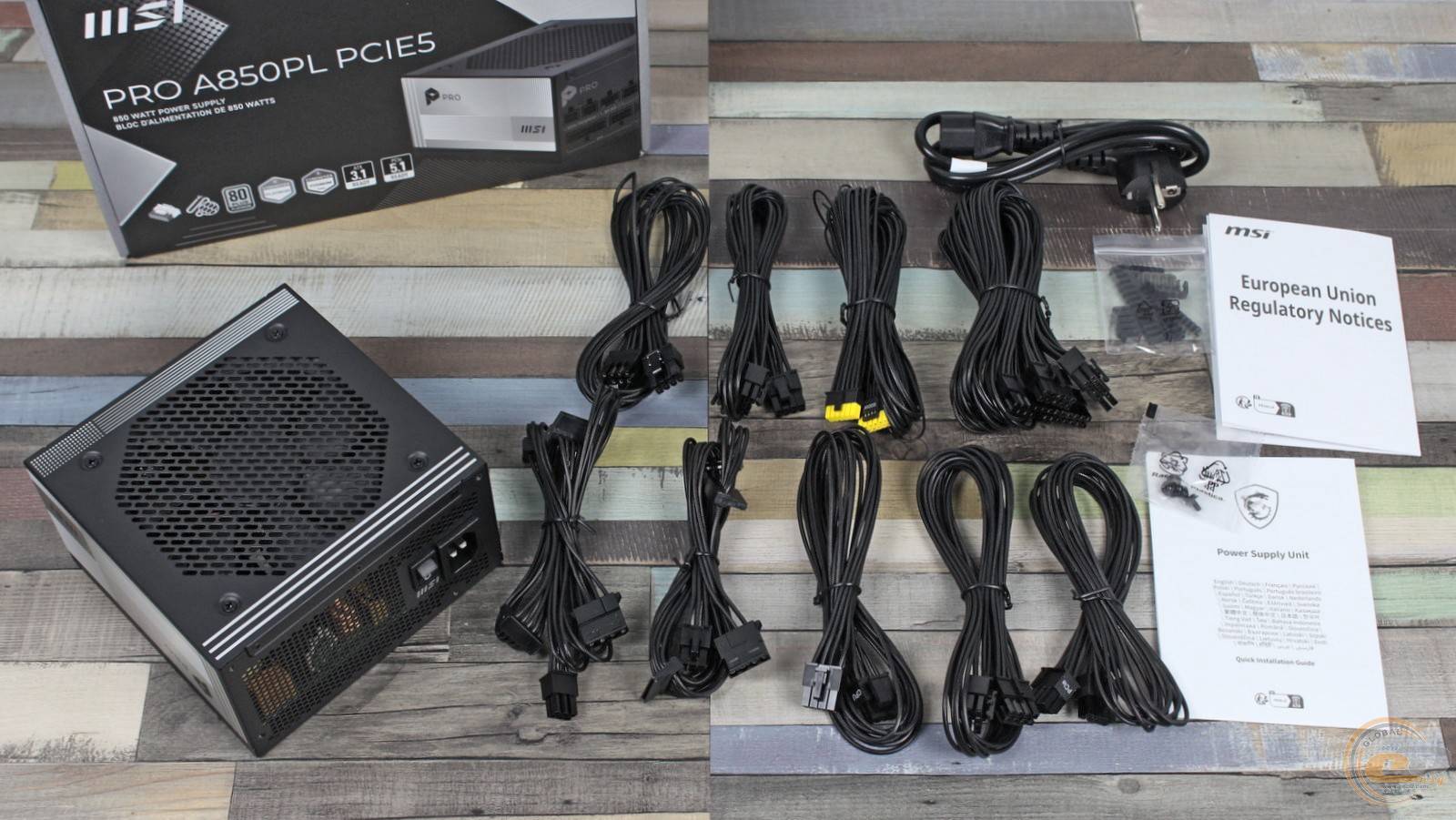

Комплектация содержит привычные модульные провода и кабель питания, крепежные винты, документацию, а также приятный бонус в виде фиксаторов для аккуратного кабель-менеджмента.

Внешний вид

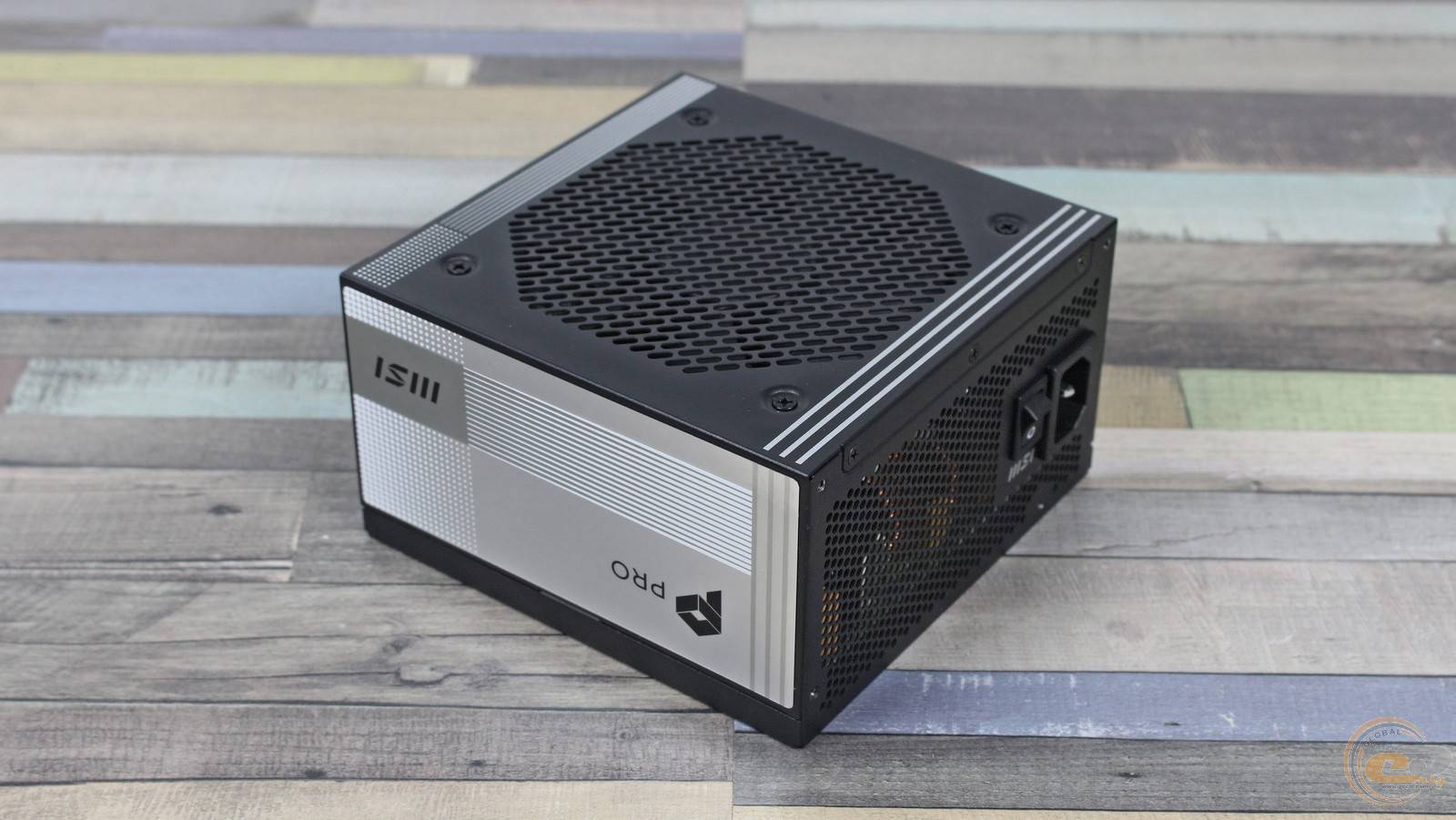

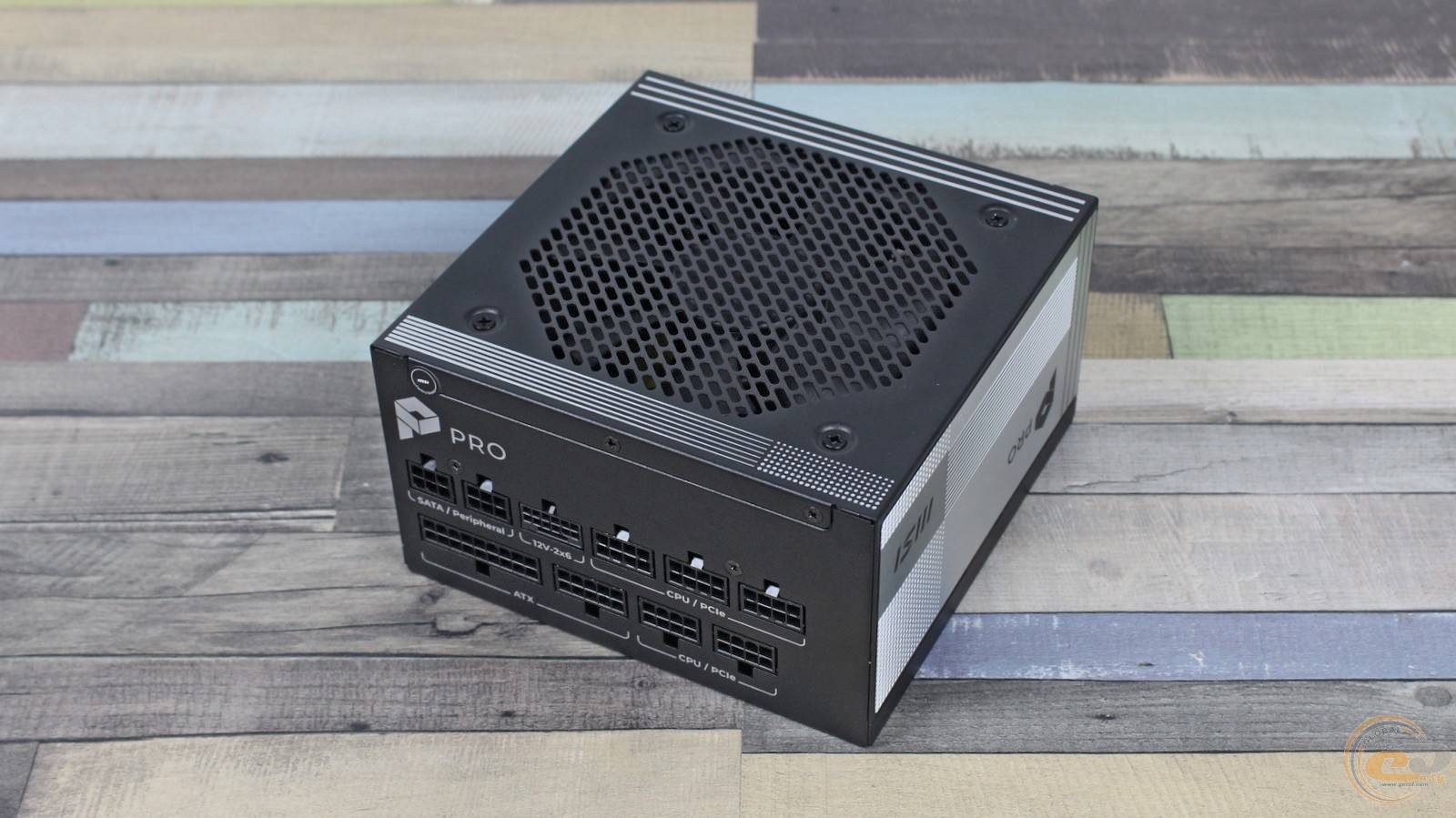

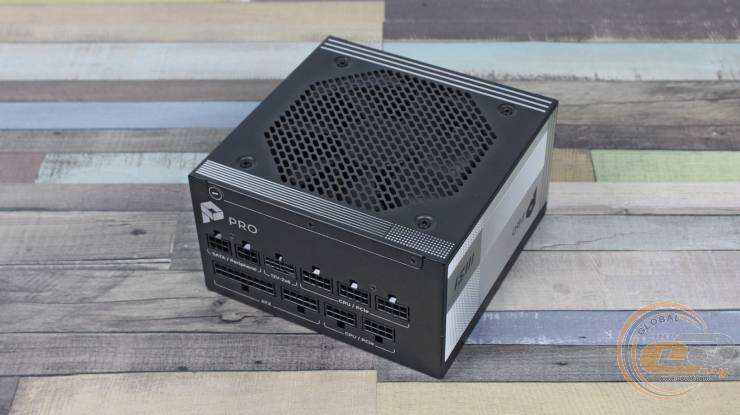

Блок питания MSI PRO A850PL PCIE5 выполнен в черно-серебристых тонах, что придает его виду премиальности – именно этого и пытался достичь производитель. Размеры блока лишь немного больше минимальных – 150 × 150 × 86 мм, поэтому он поместится в абсолютном большинстве ATX-корпусов.

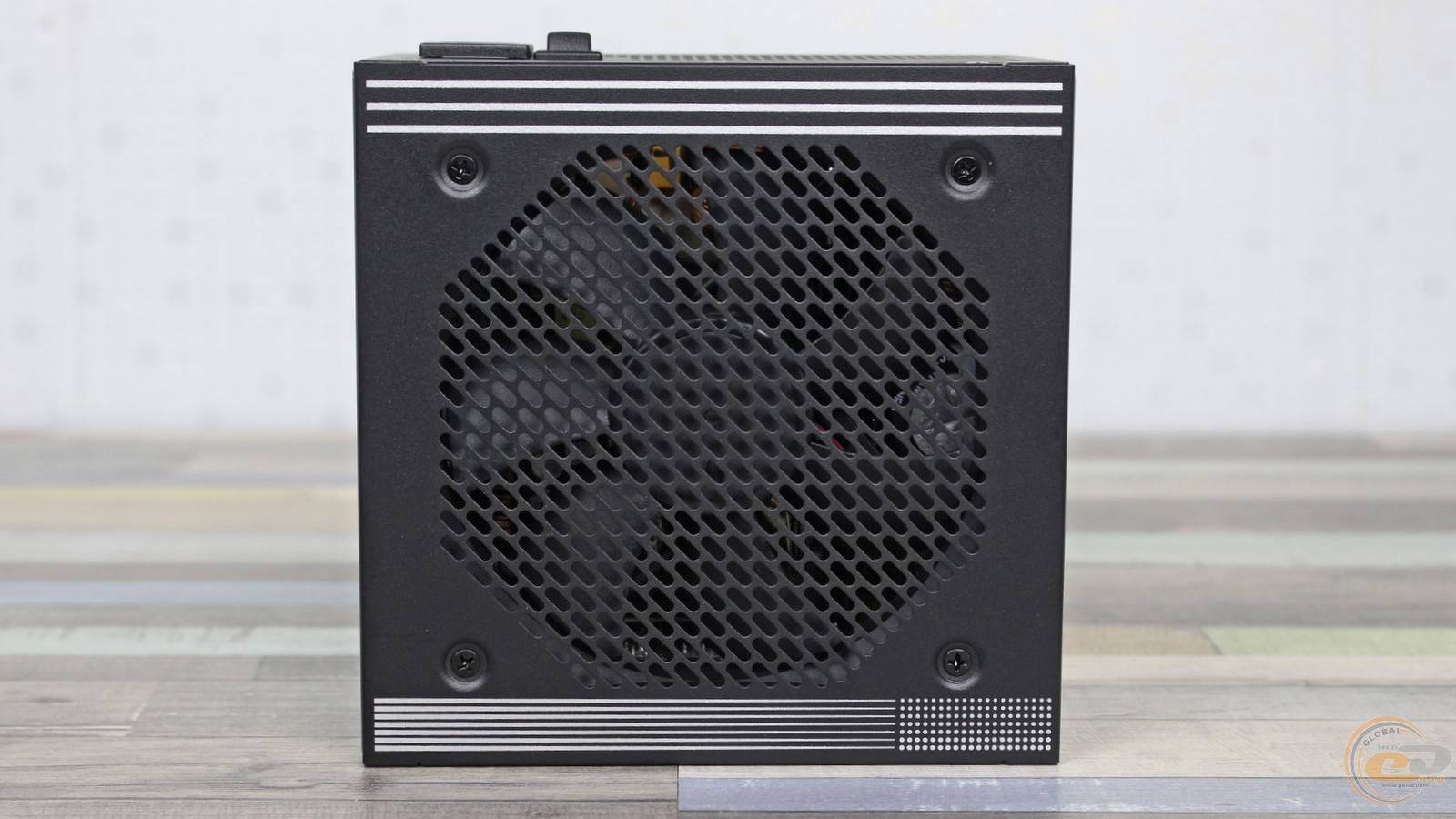

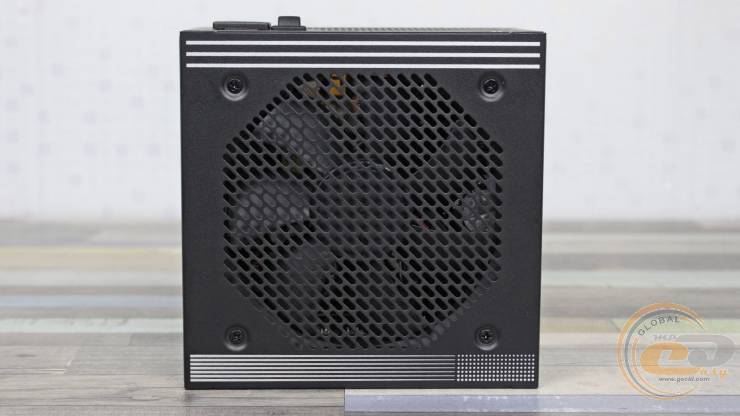

Посередине одной из панелей расположен 120-мм вентилятор. Воздух к нему будет поступать через продолговатые скругленные вырезы — не самое оптимально решение с точки зрения сопротивления воздушному потоку, но выглядит интересно.

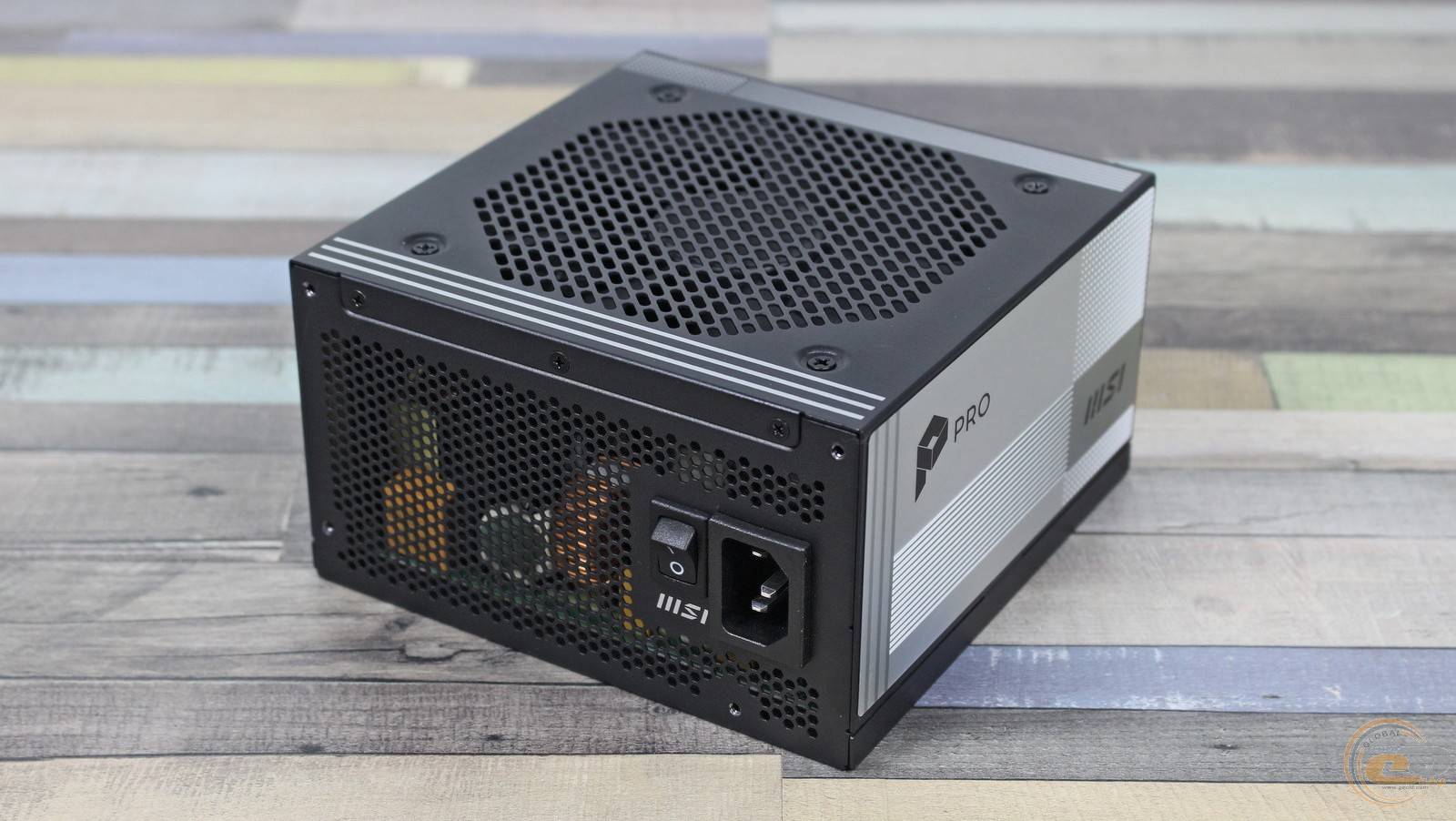

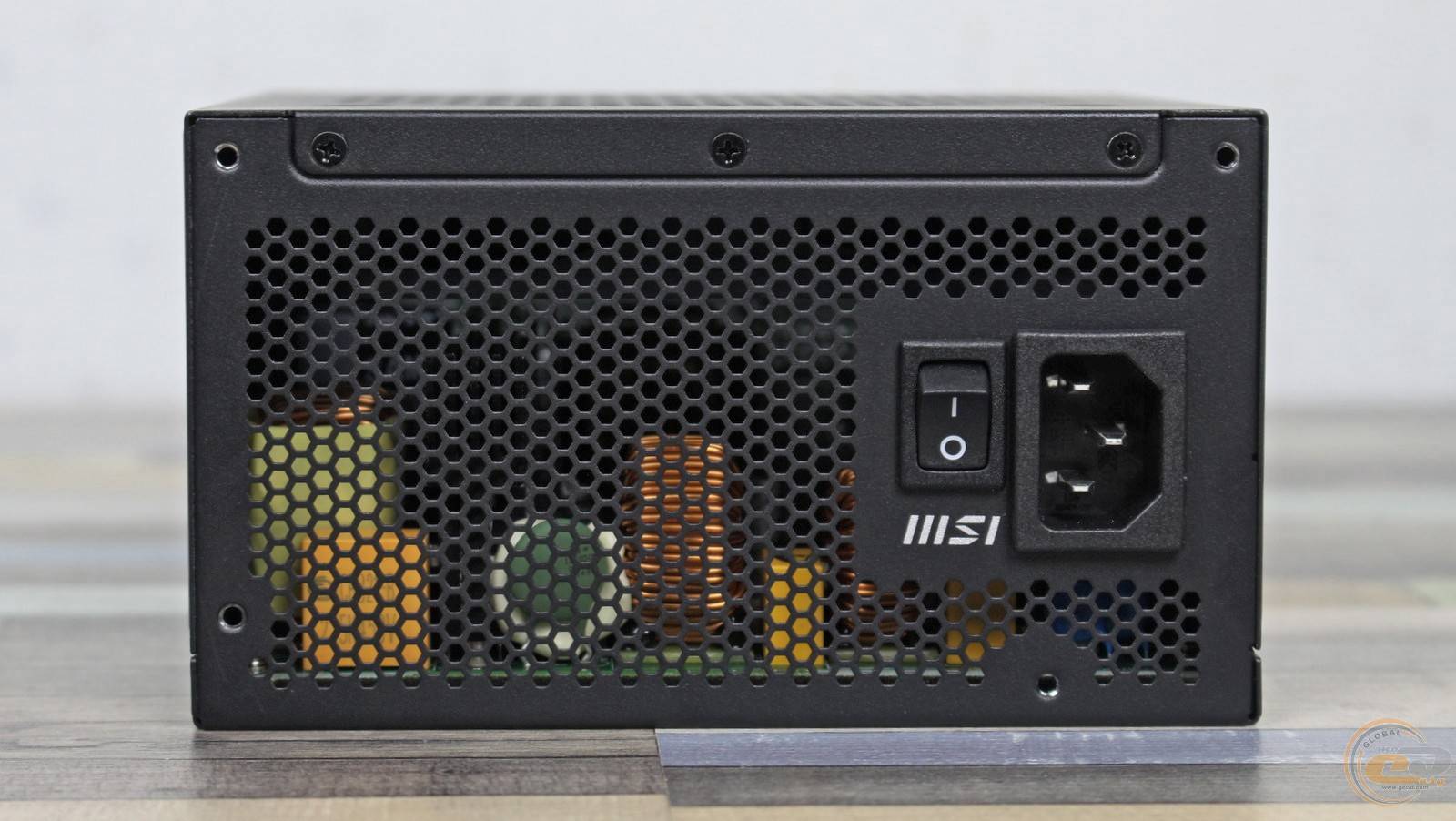

Винты для доступа внутри устройства переехали, в частности, на тыльную панель. Также здесь находится привычный выключатель и разъем питания. Над формой выходных отверстий не экспериментировали, оставив максимально эффективные «соты».

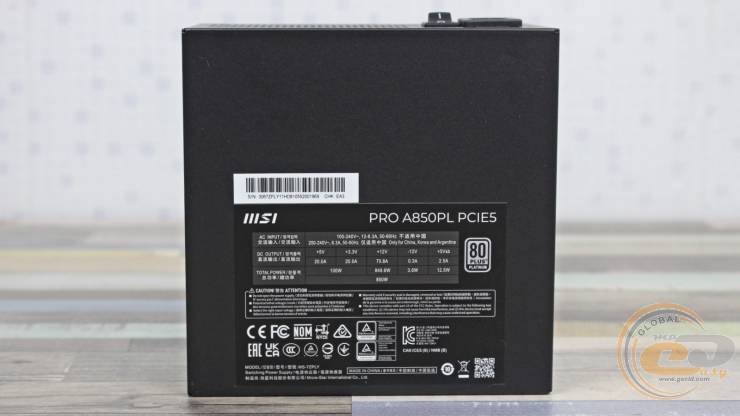

Обе боковые стороны получили серебристое оформление, а логотип линейки PRO подчеркивает ориентацию блока питания на профессионалов всех сфер деятельности. К тому же надписи на панелях будут расположены правильно при установке блока питания вентилятором как вниз, так и вверх.

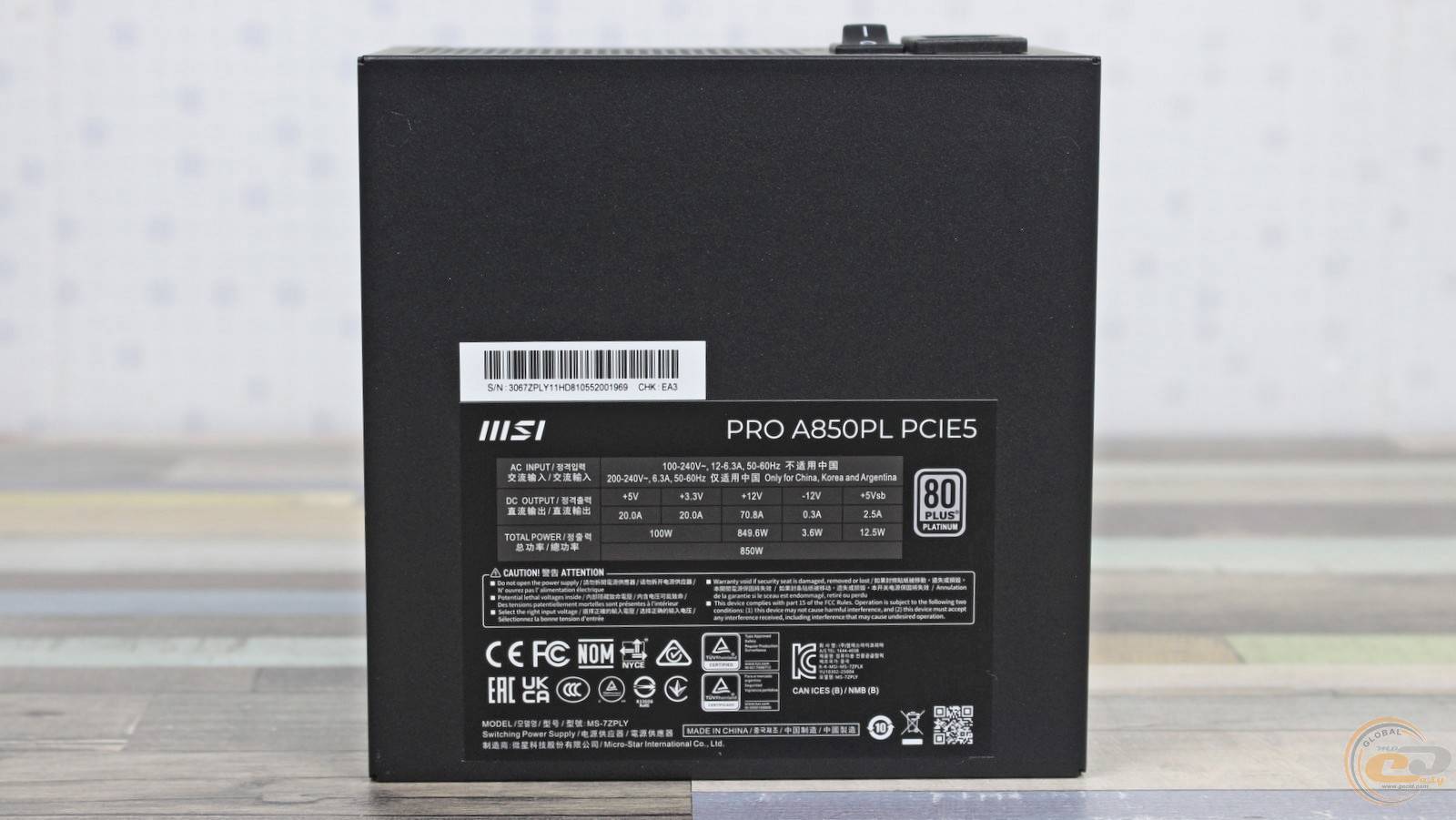

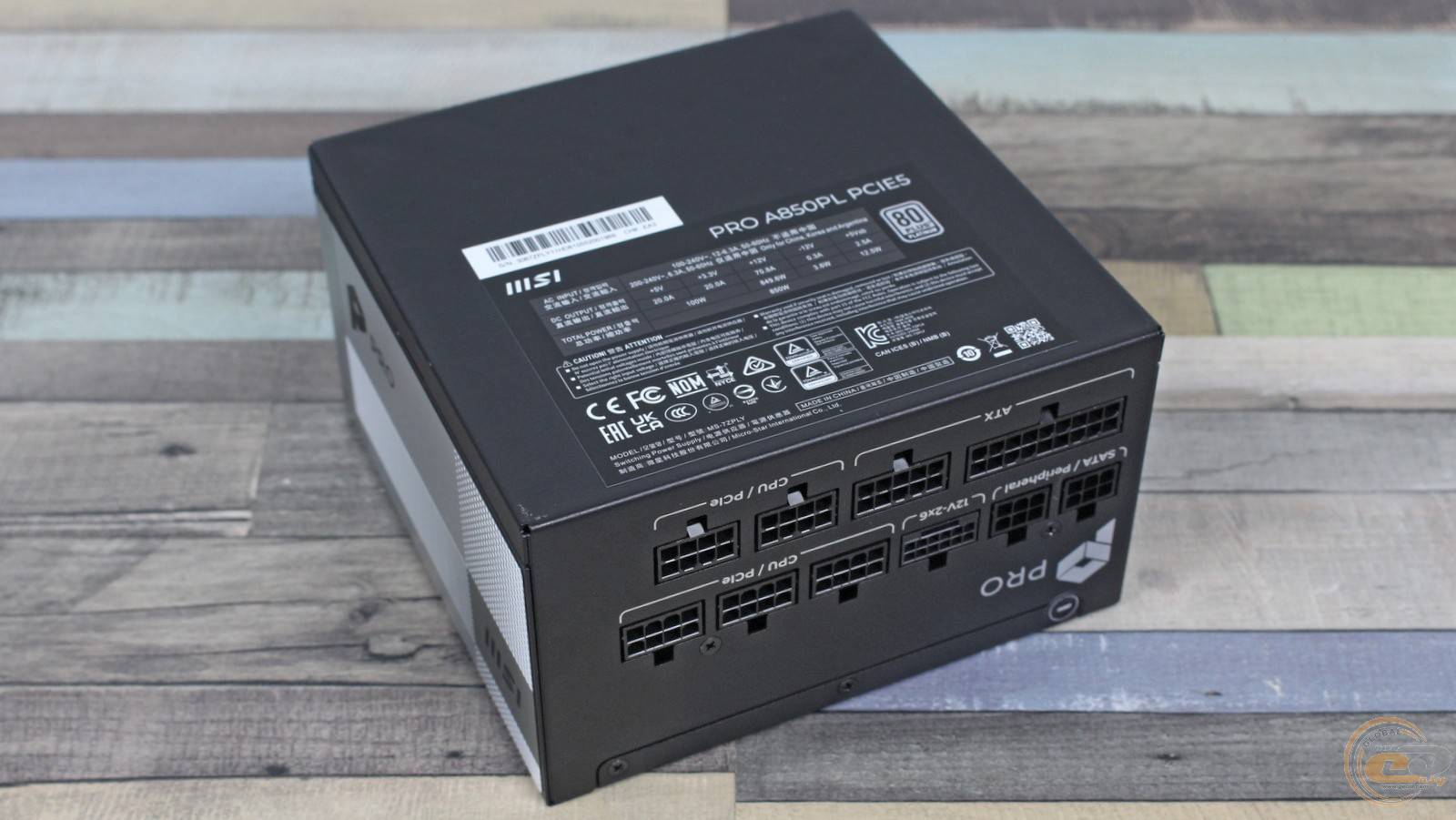

Электротехнические показатели MSI PRO A850PL PCIE5 вполне ожидаемые как для устройства с сертификатом 80 PLUS Platinum. Так, мощность единственной линии +12В составляет 849,6 Вт и близка к номинальной, а каналы +3,3В и +5В суммарно способны выдать 100 Вт или по 20 А каждый. И, конечно, присутствует поддержка широкого диапазона входных напряжений — от 100 до 240 В.

Выходные модульные кабели набраны из круглых проводов в тисненой нейлоновой оплетке и соответствуют UL-сертификации. Для PCIe 5.1 использованы толстые провода калибра 16 AWG, тогда как у всех остальных немного тоньшие 18 AWG.

Полная конфигурация кабелей:

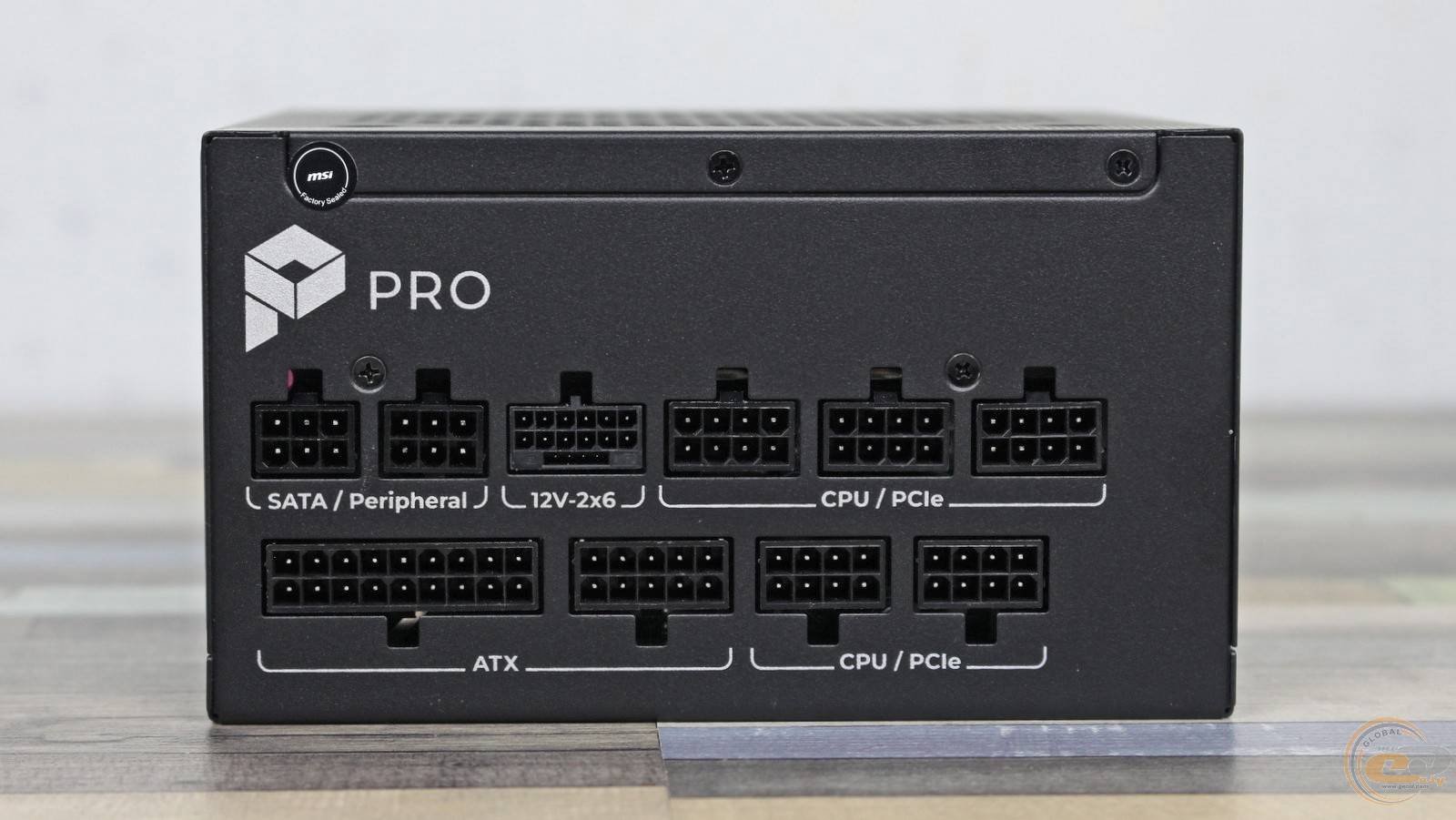

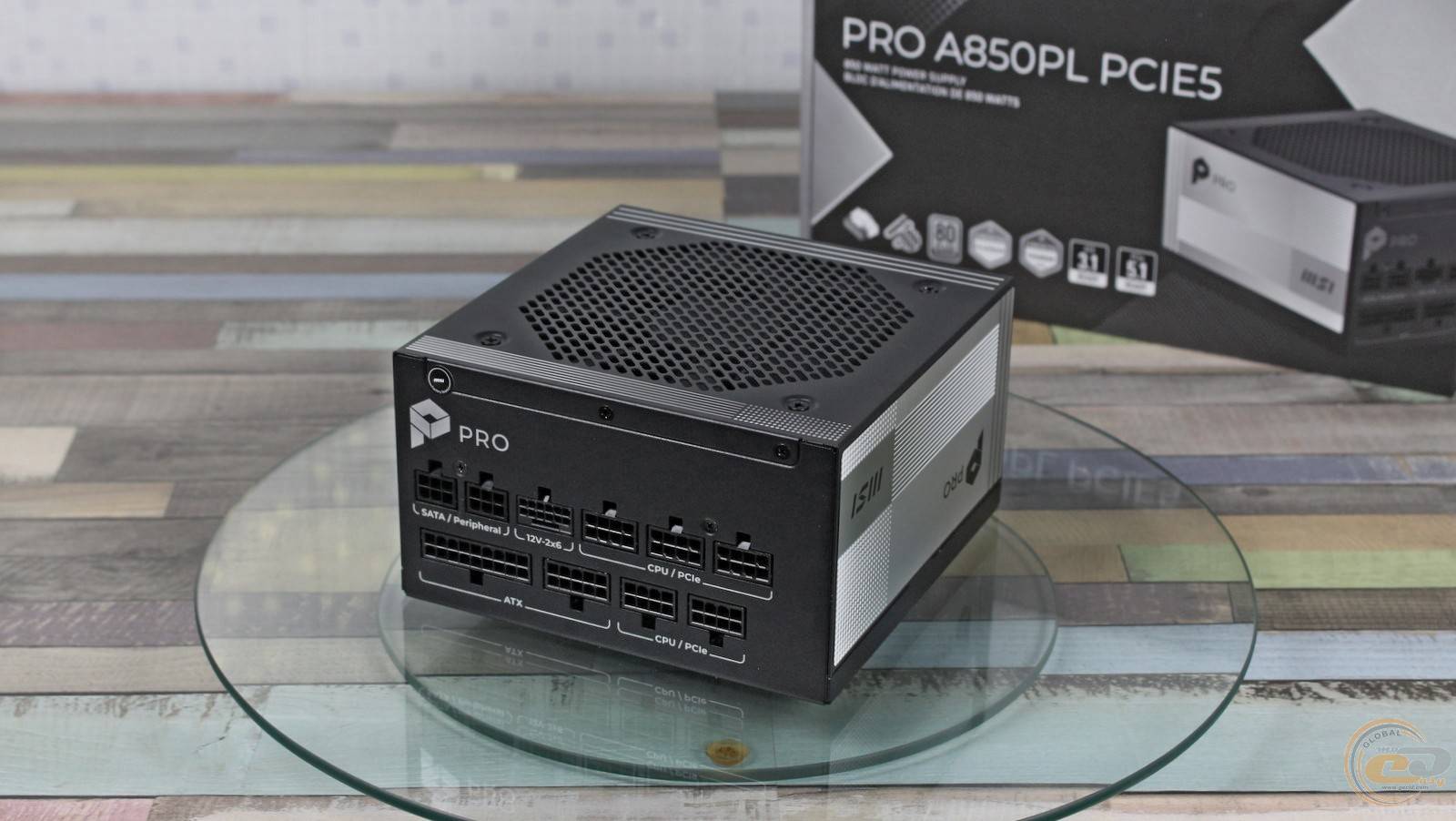

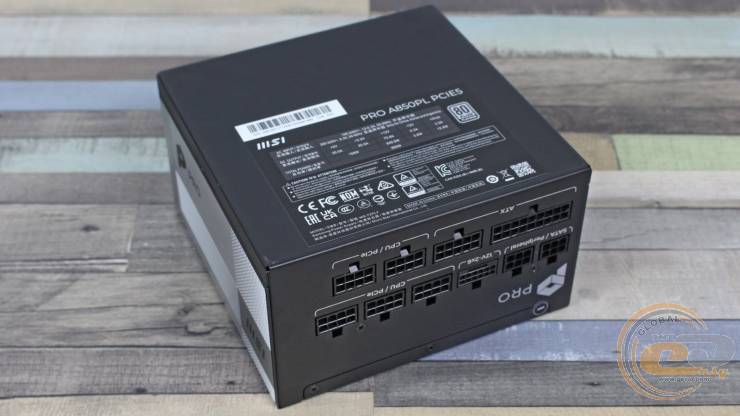

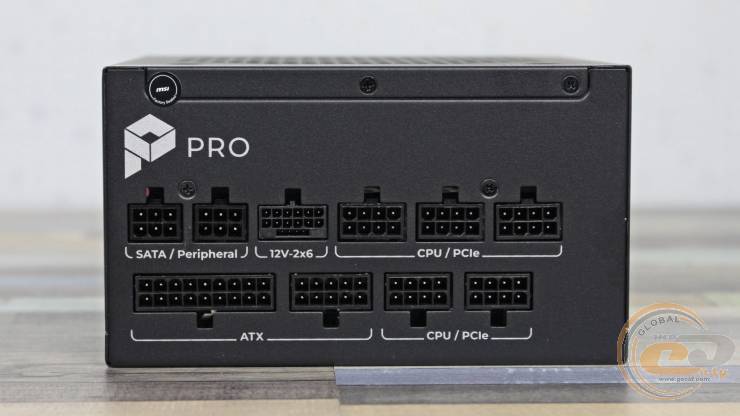

В списке разъемов — 20+4-контактный ATX, пара 4+4-контактных ATX12V, три 6+2-контактных PCIe и 600-ваттный PCIe 5.1 (12V-2×6). Такой набор позволяет подключить любую систему даже с топовой видеокартой как современную, так и предыдущих поколений. Для периферии предусмотрено шесть SATA и два PATA.

Не ошибиться при подключении кабелей помогут подписи под разъемами, их разная форма и количество контактов.

Здесь же расположены еще три винта для доступа внутрь устройства. Один из них защищен гарантийной пломбой, которая будет актуальна в течение семи лет со дня покупки. С одной стороны, это длительный срок, с другой – в данном сегменте встречаются блоки питания с 8-10 годами гарантии.

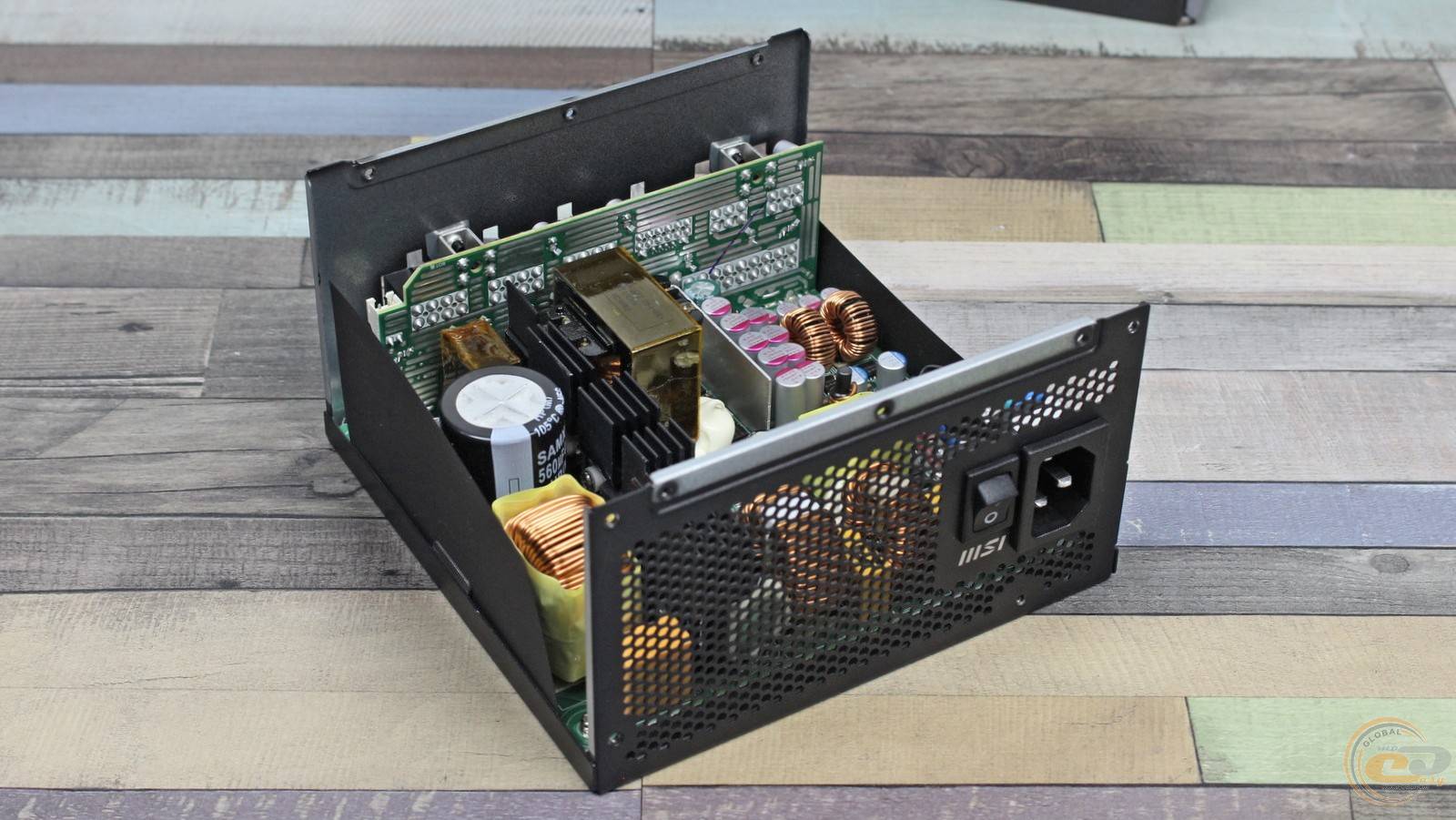

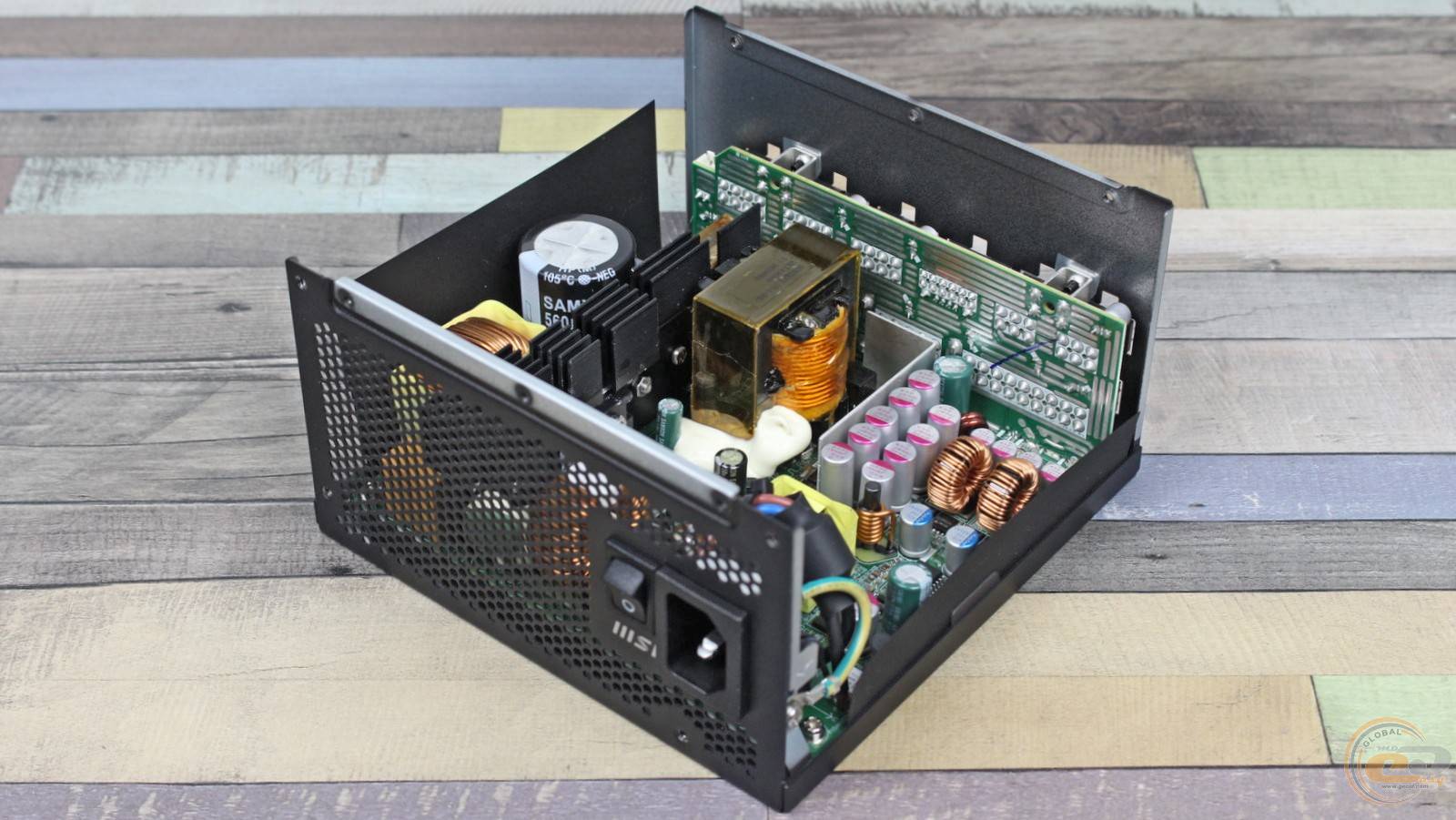

Внутреннее строение

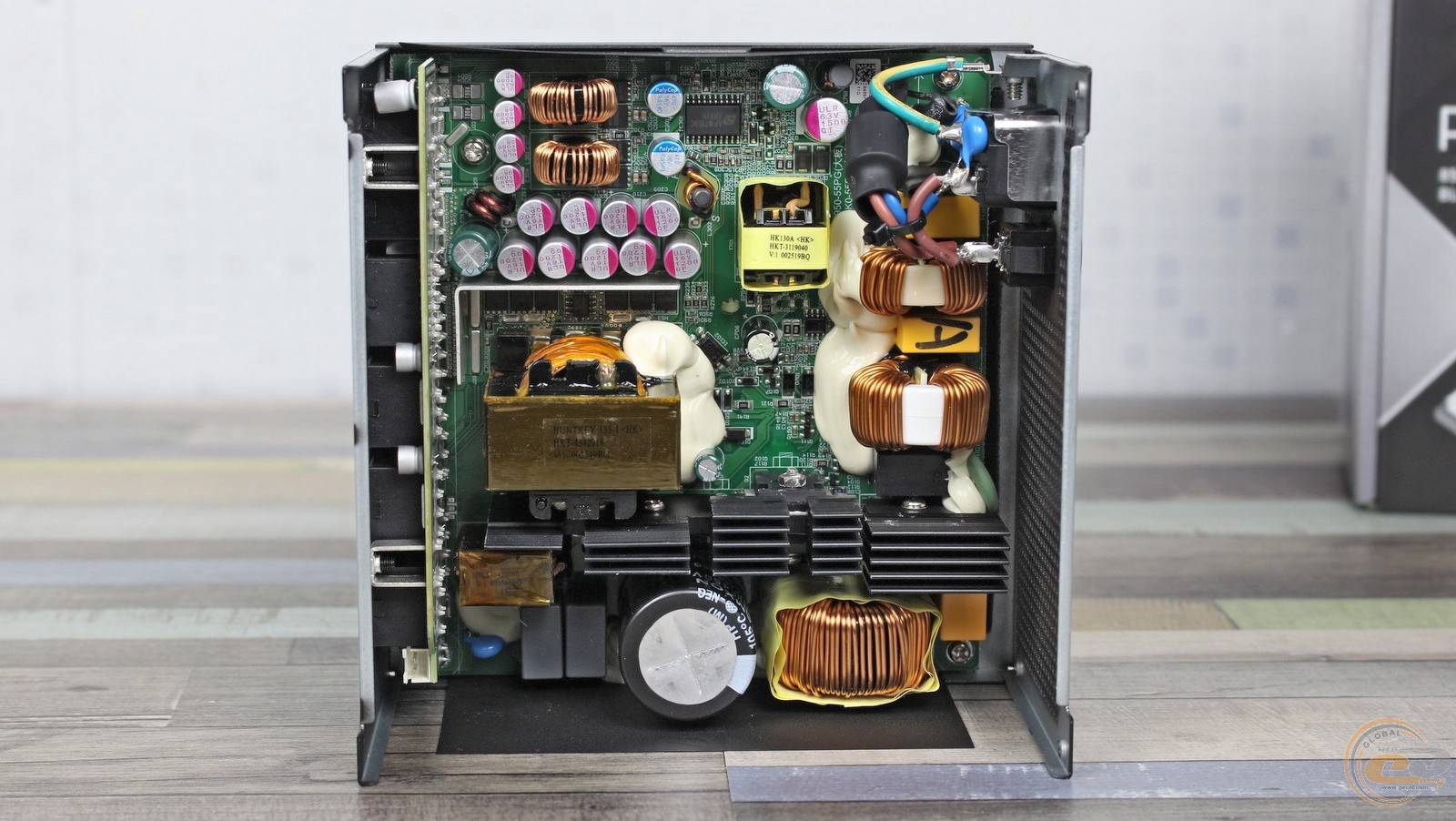

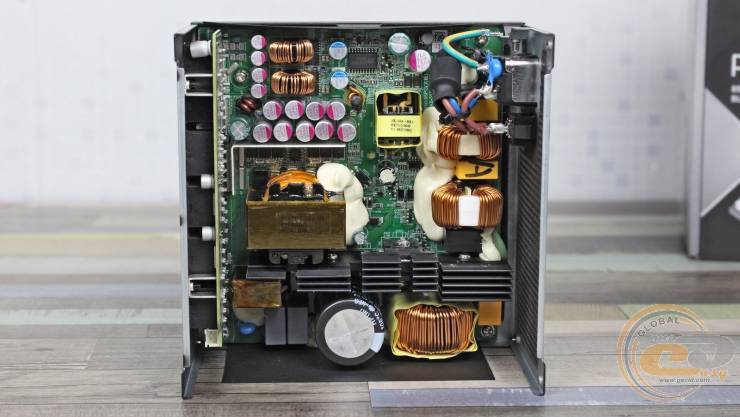

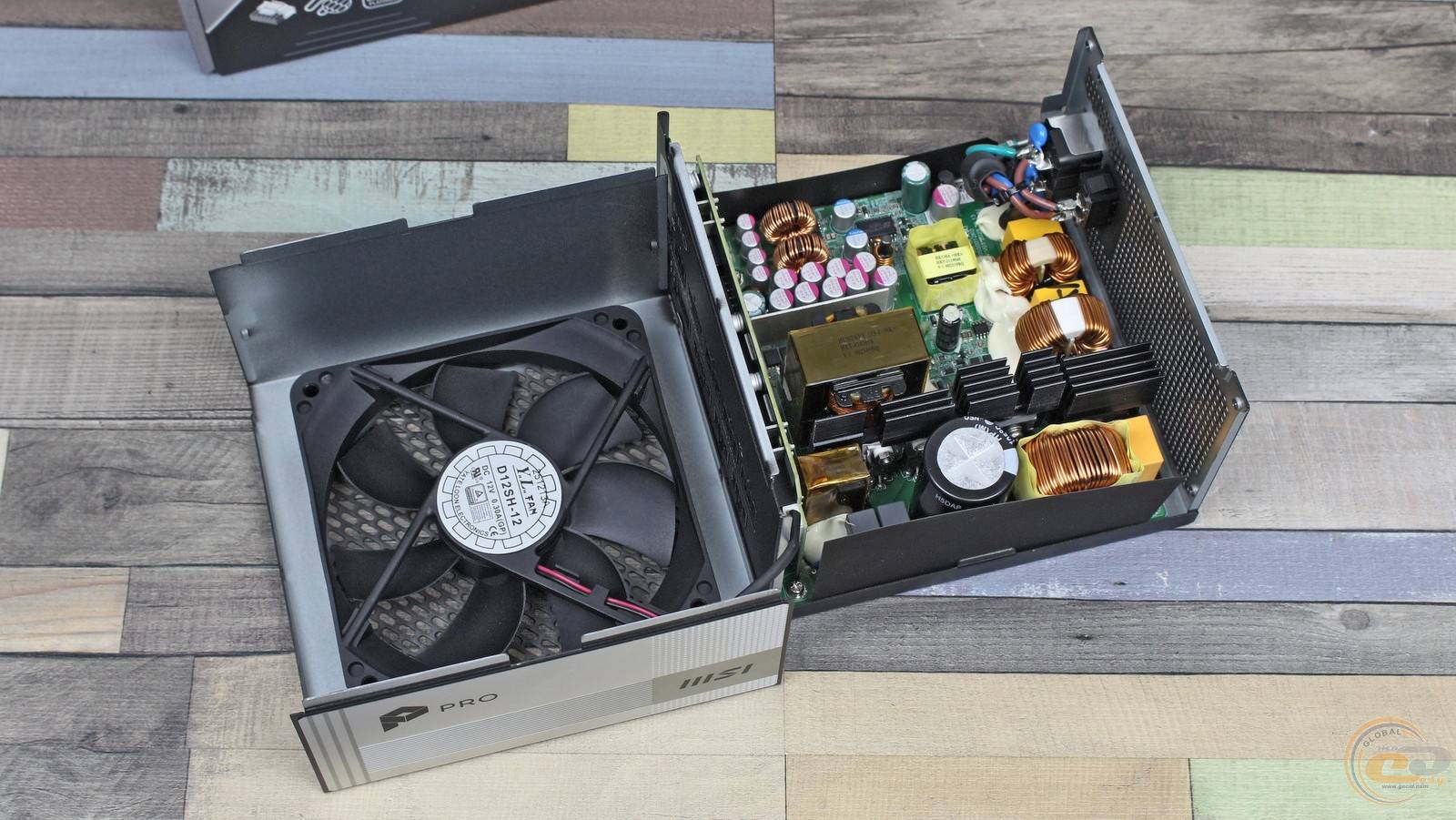

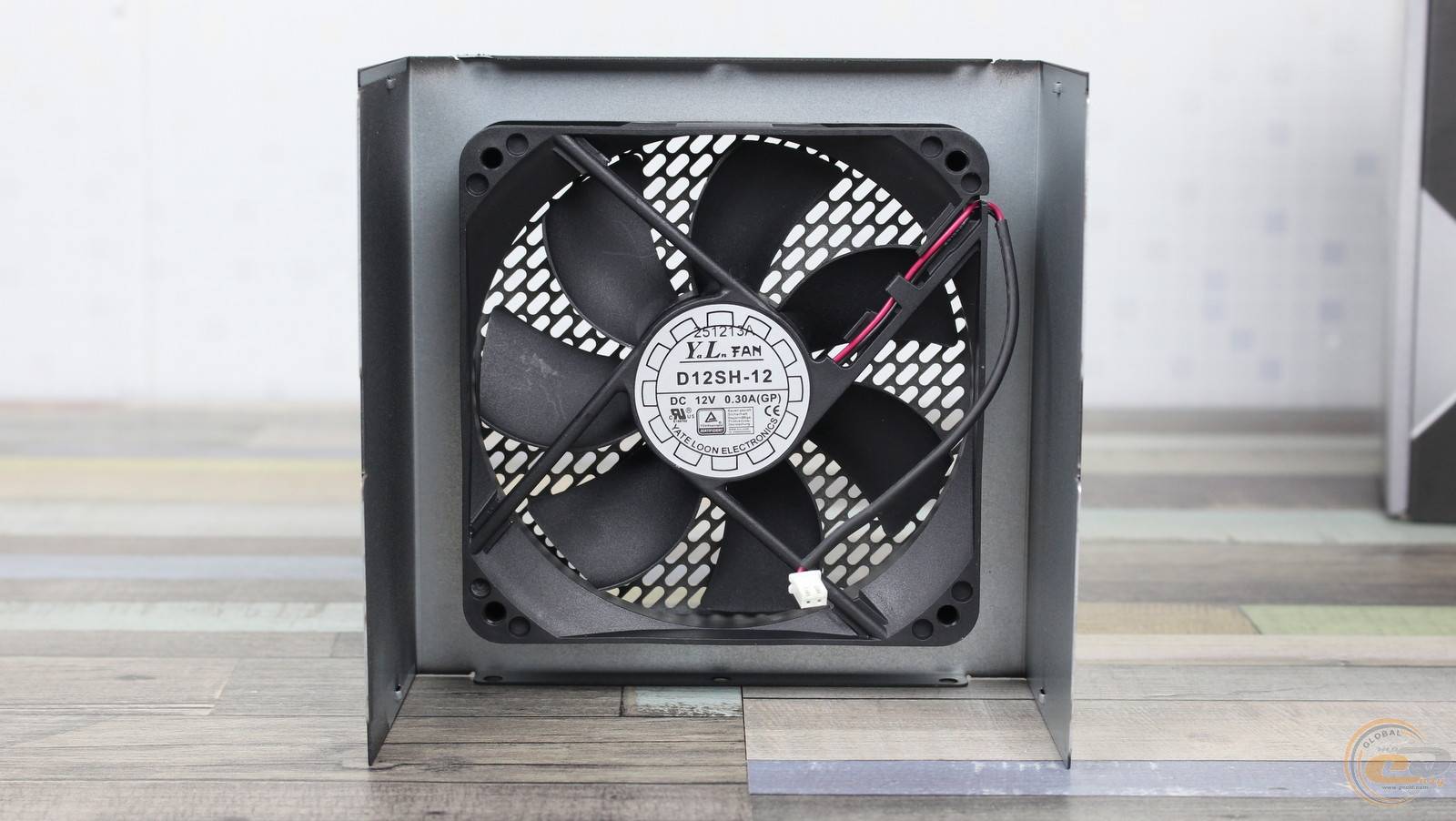

Теперь о внутреннем наполнении MSI PRO A850PL PCIE5. 7-лопастный вентилятор YATE LOON D12SH-12 нам встречается не в первый раз. Согласно заявлению производителя, внутри используется гидравлический подшипник (Hydraulic Bearing). Энергопотребление пропеллера незначительное – не более 4 Вт (12 В при 0,3 А), а подключается он от 2-контактного коннектора.

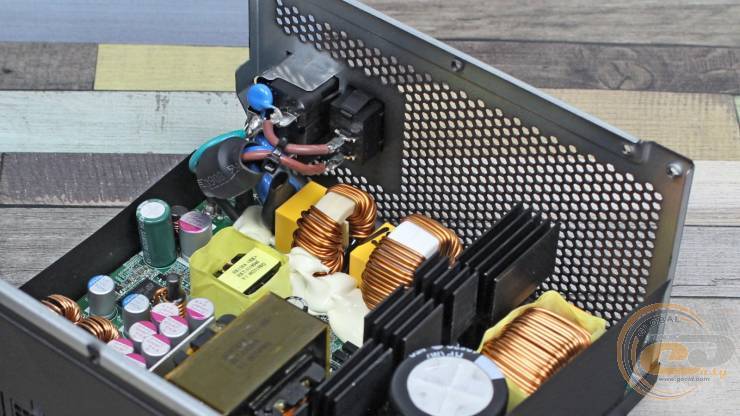

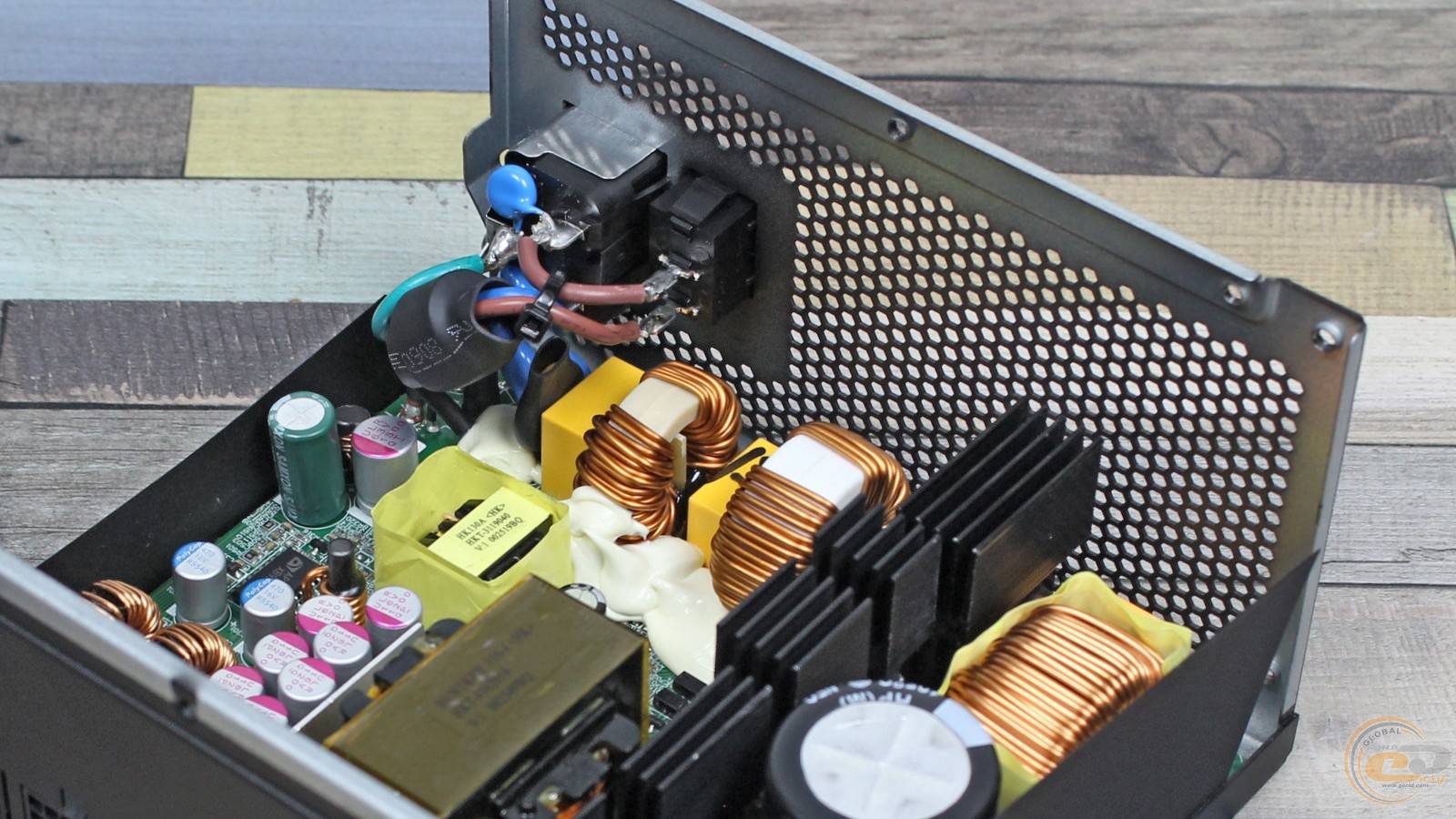

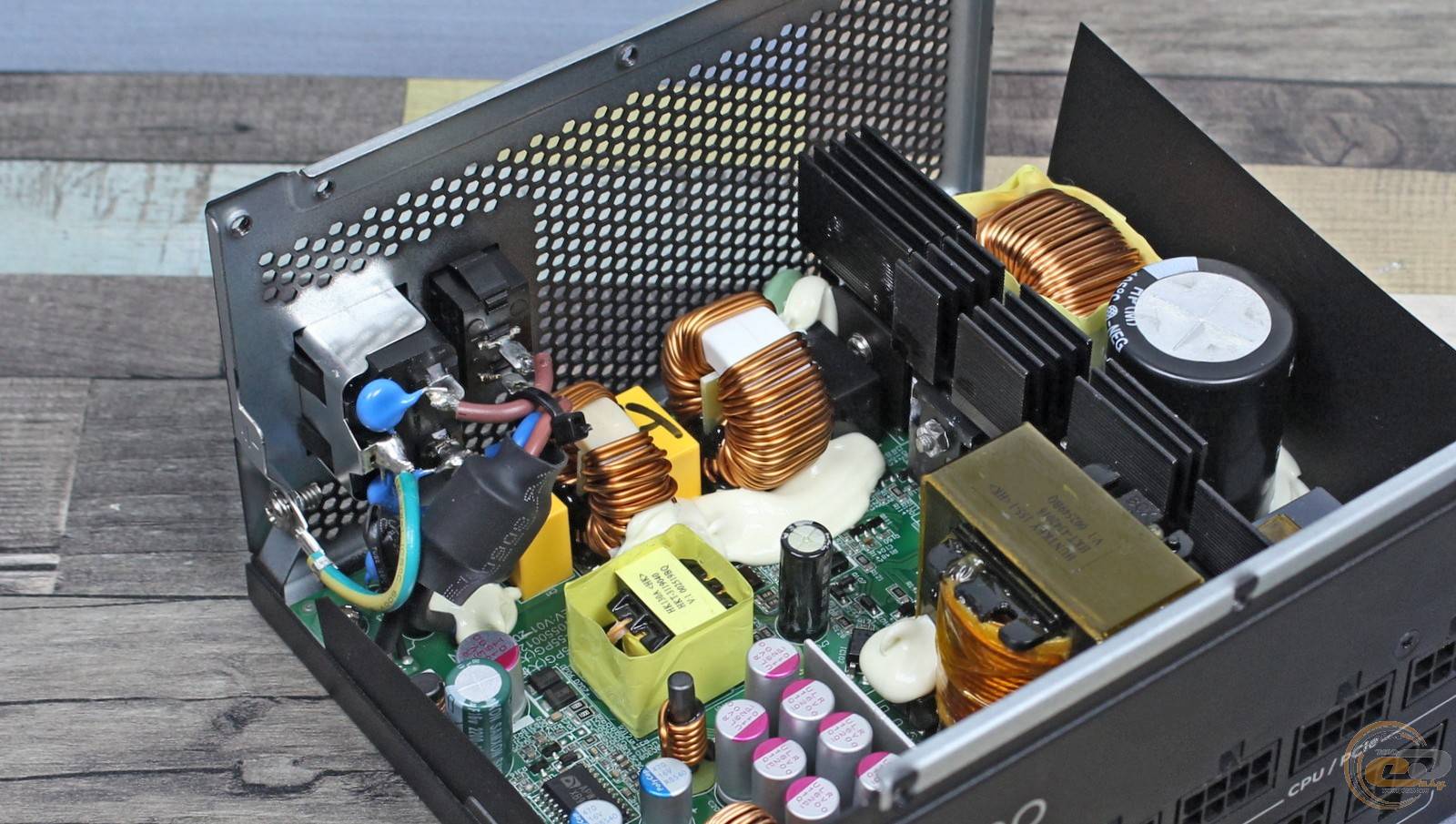

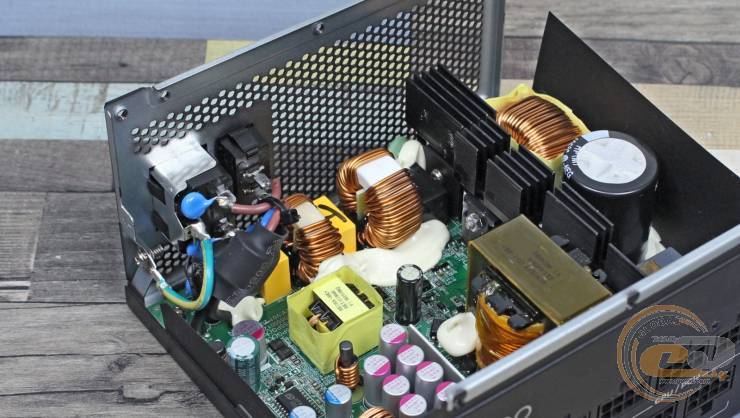

Входной фильтр состоит из X- и Y-конденсаторов, пары катушек, а также элементов защиты — предохранителя, варистора и терморезистора с реле.

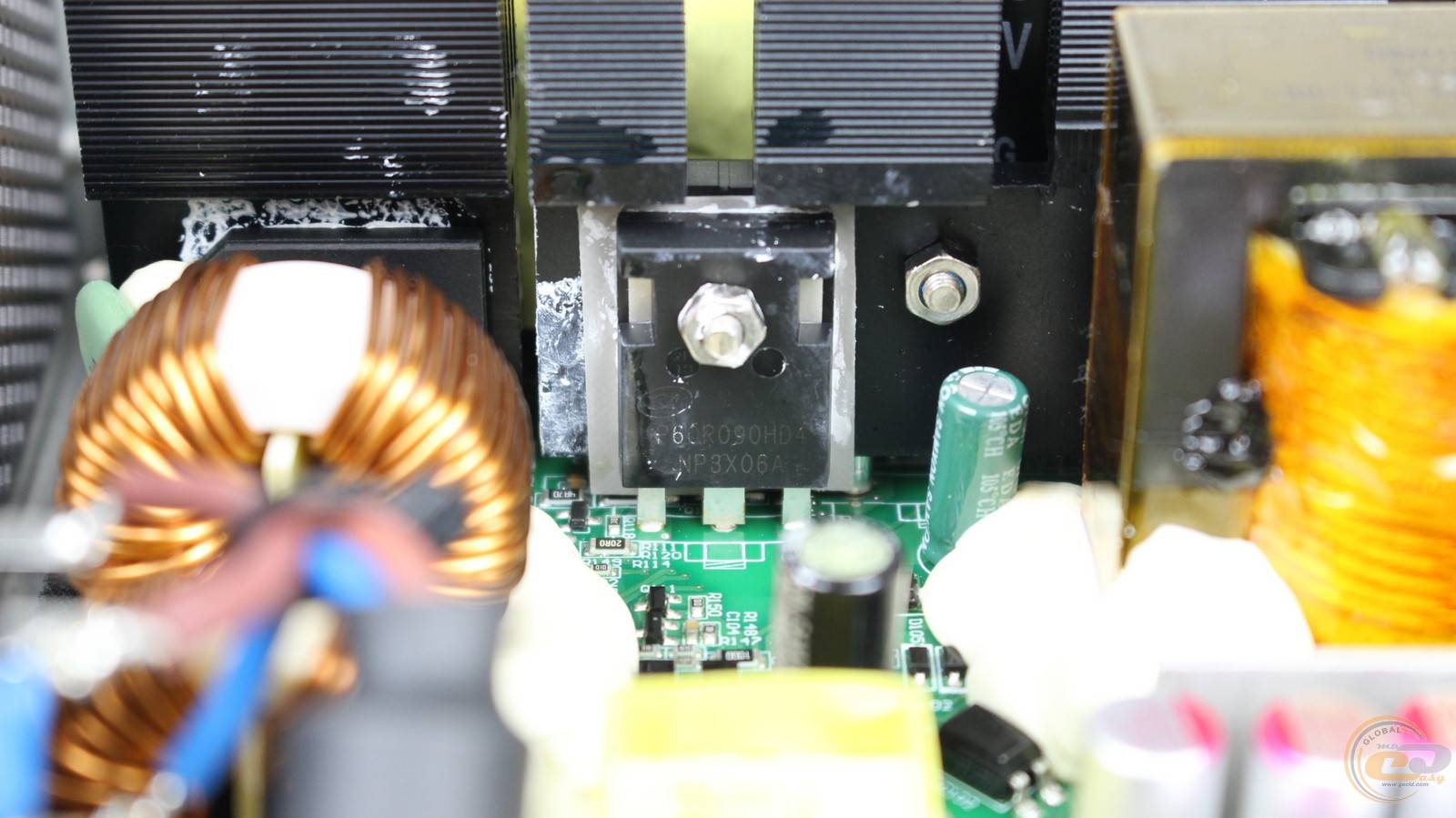

Далее диодная сборка располагалась на отдельном радиаторе. А расположенный рядом кулер отводит тепло от силовых элементов блока APFC. Нам удалось посмотреть только полевой транзистор P60R090HD4 производства китайской компании Silan Microelectronics, продукция которого в сети описывается как стабильная и долговечная.

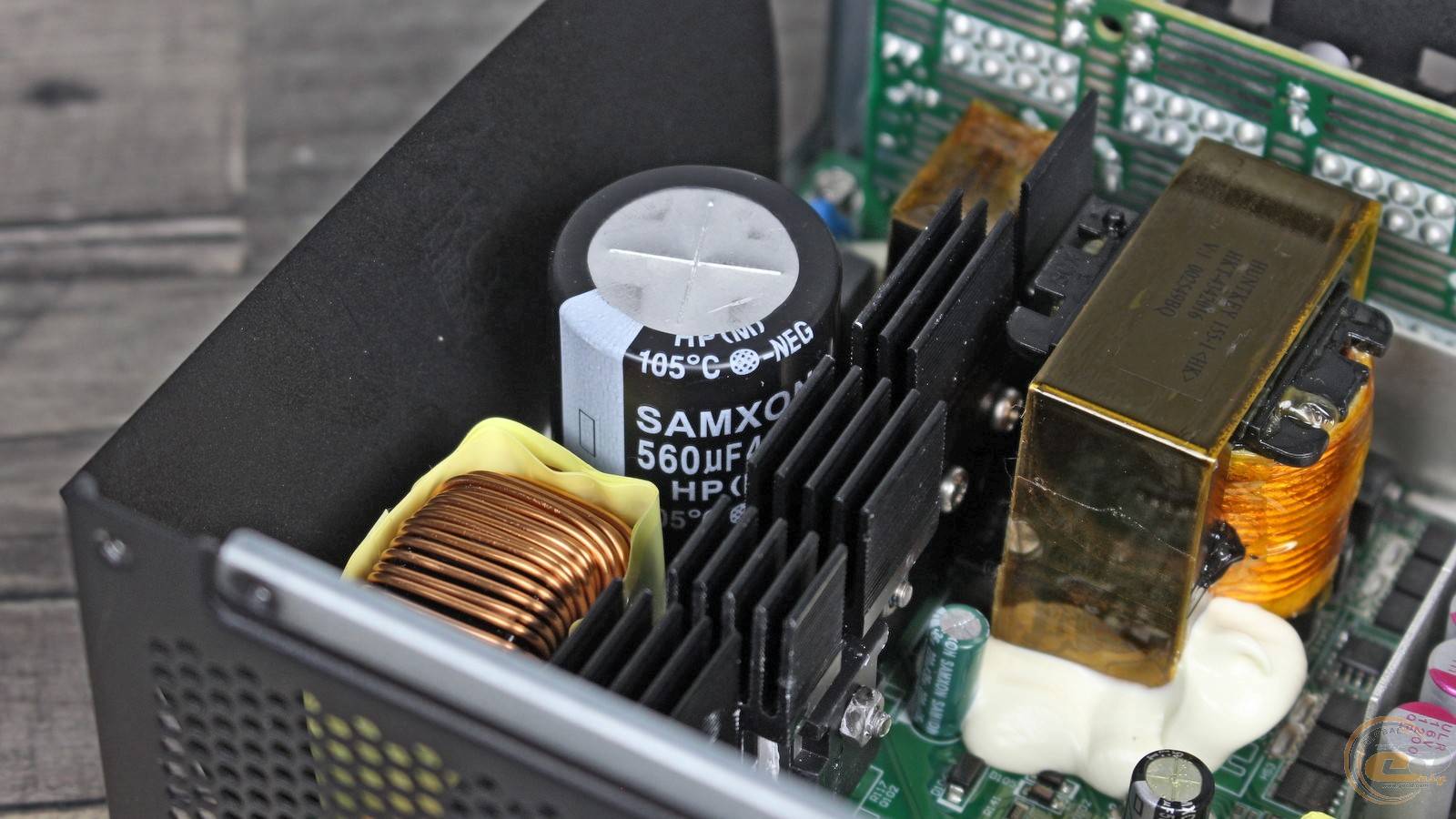

Разумеется, общий дроссель этого узла тоже на месте. Рядом с ним находится входной высокотемпературный электролит SAMXON китайского производства. Его емкость составляет 560 мкФ — не очень высокий показатель для 850-ваттного блока. Что касается качества, то оно на уровне тайваньского Teapo и естественно уступает японским элементам.

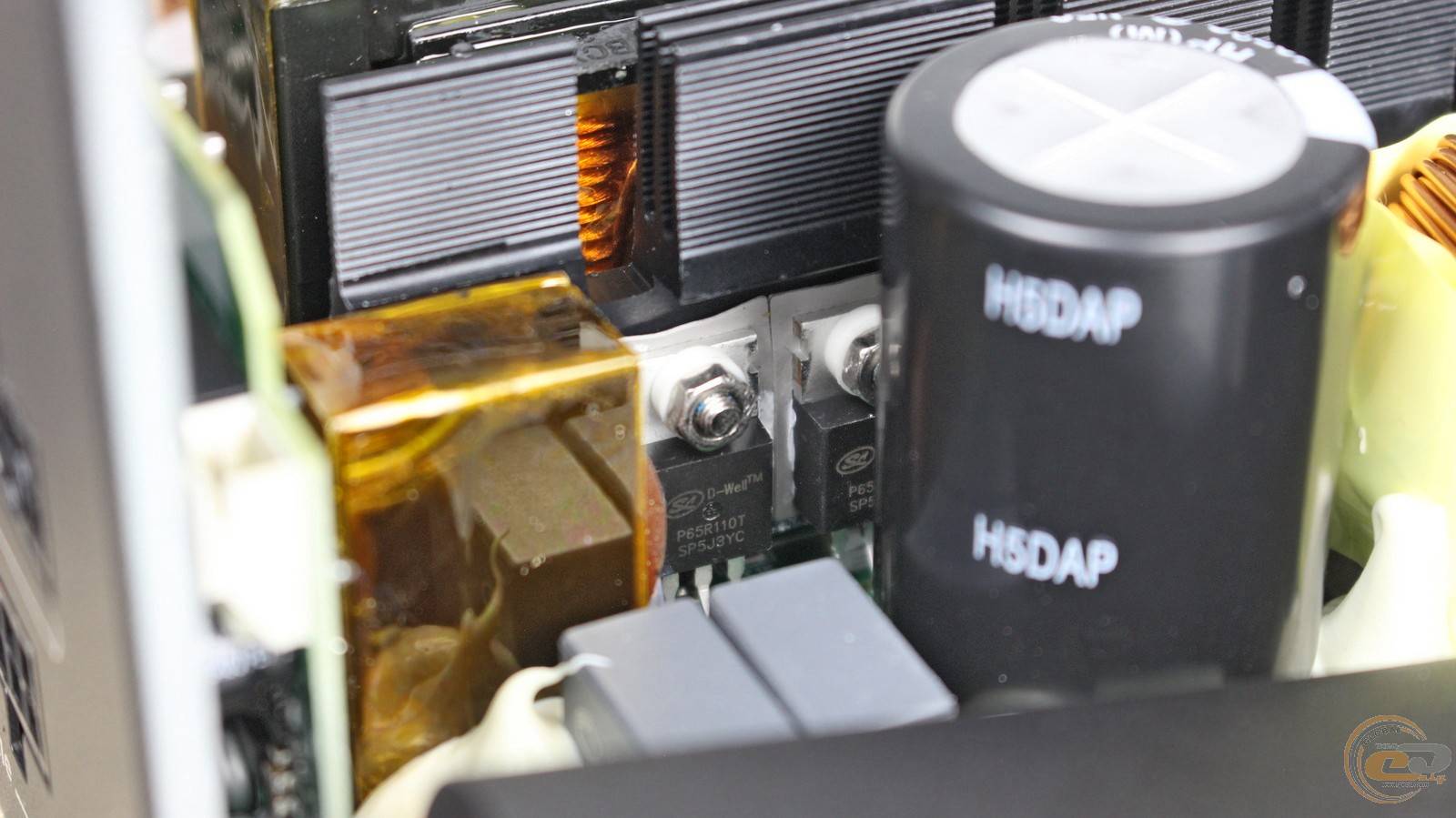

Рядом на радиаторе расположены два транзистора П65Р110Т от той же компании Silan Microelectronics.

Они выступают ключами высокоэффективной полумостовой схемы (полумост) с резонансным преобразователем (LLC).

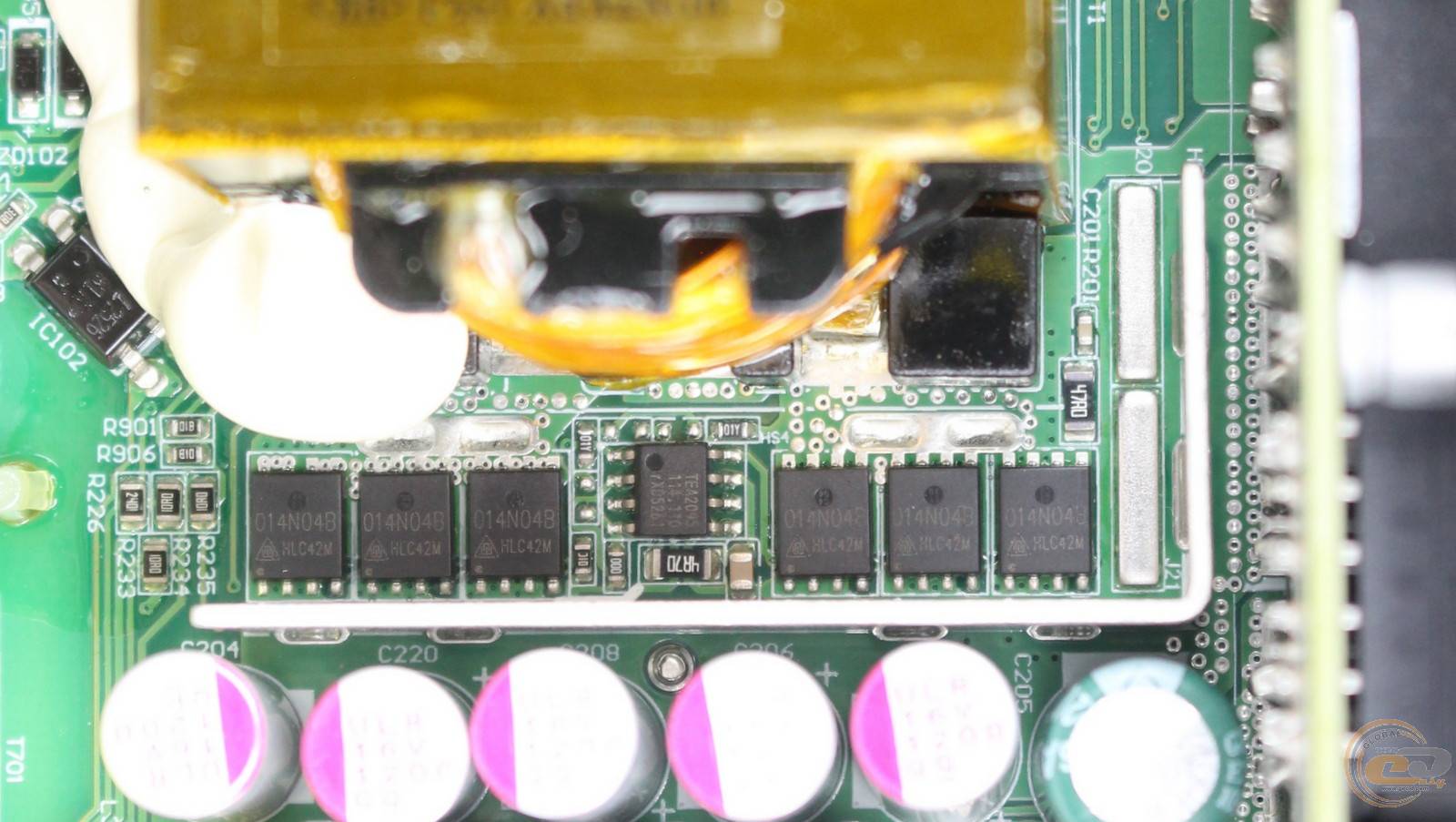

Синхронный выпрямитель MSI PRO A850PL PCIE5, в котором формируется напряжение +12В, включает в себя шесть полевых транзисторов CRMicro 014N04B. Это тоже детище китайской промышленности, которая, однако, является А-брендом внутреннего рынка и занимает позицию уверенного среднего класса. А в отводе от них тепла принимает участие прилегающая алюминиевая пластина.

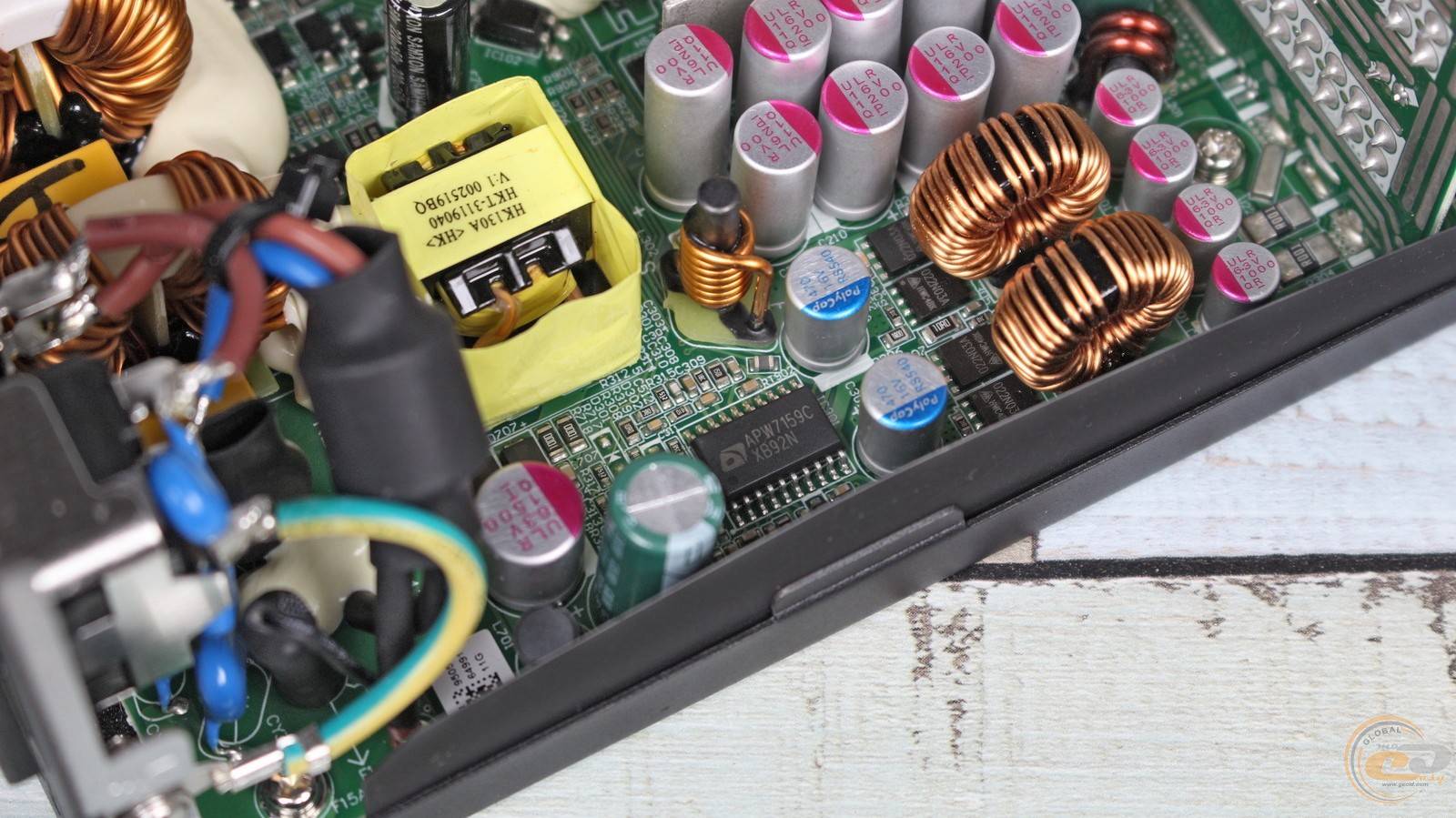

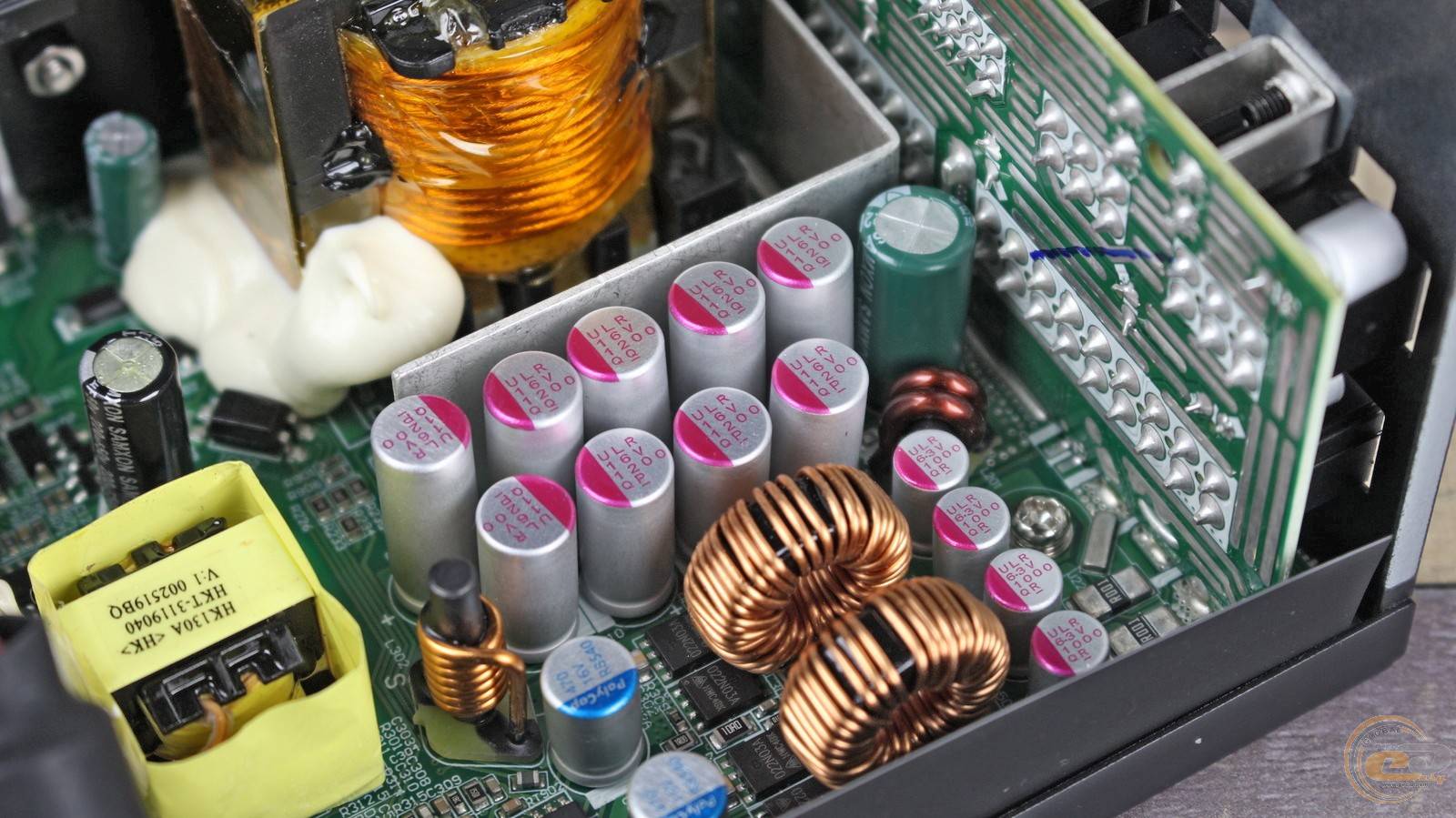

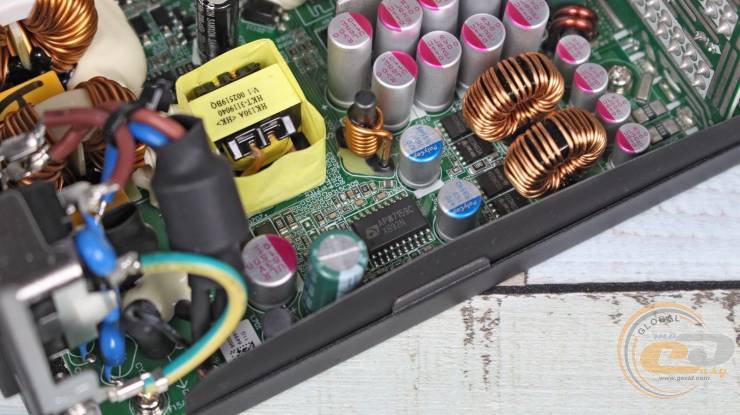

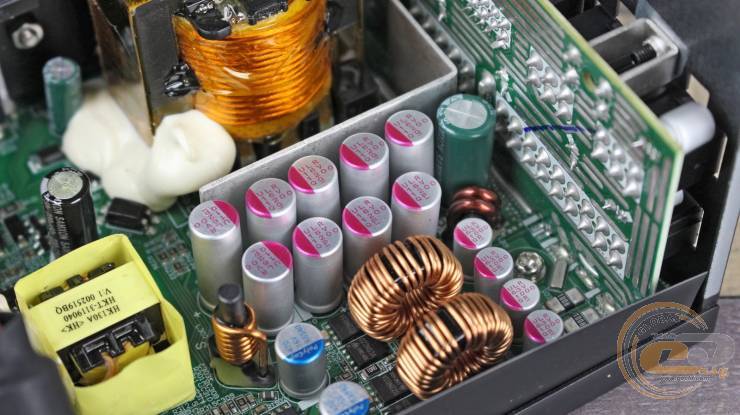

Рядом распаян целый ряд надежных твердотельных конденсаторов и составляющие элементы DC-DC-преобразователя.

Контроллером этого узла выступает популярный чип APW7159C.

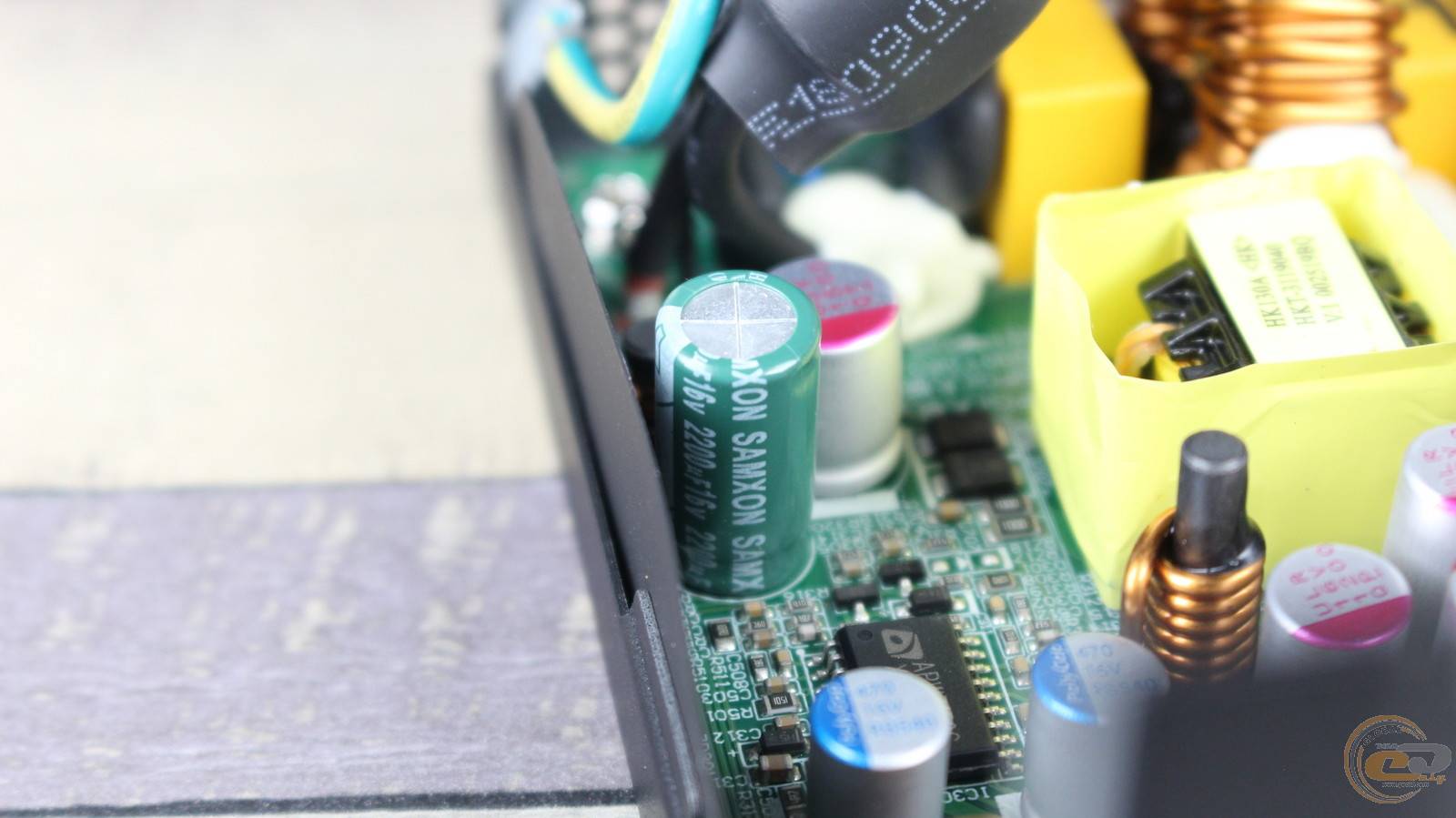

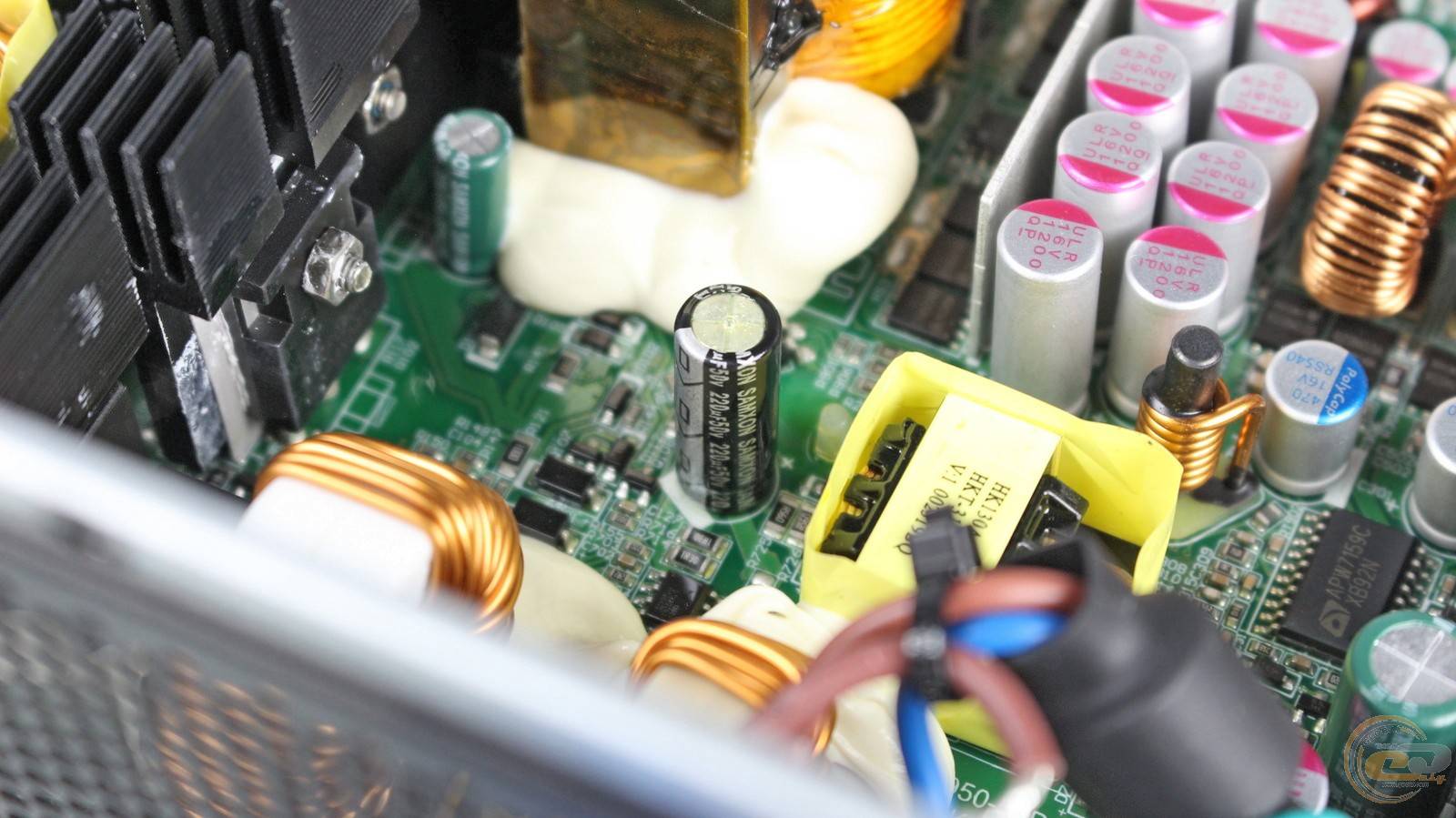

Что касается электролитических конденсаторов, то во всех узлах используются те же китайские SAMXON.

Несколько слов о плате с выходными разъемами. На ней также много твердотельных емкостей, а напряжение передается к ней по токопроводящим дорожкам — как и положено.

Тестируемый блок питания получил полный набор необходимых защит. Вот их список:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по мощности (OPP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP);
• от всплесков пусковых токов (SIP).

Тестирование

Кросс-нагрузочные характеристики

Переходим к тестированию. Согласно стандарту ATX12V допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

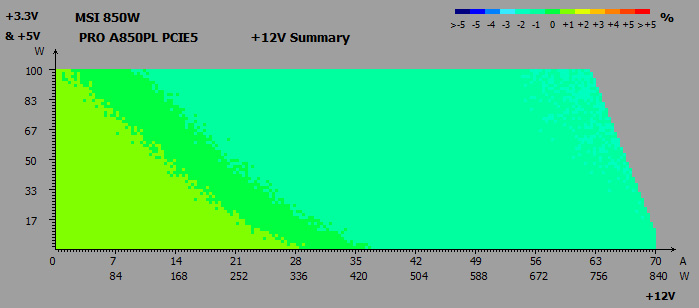

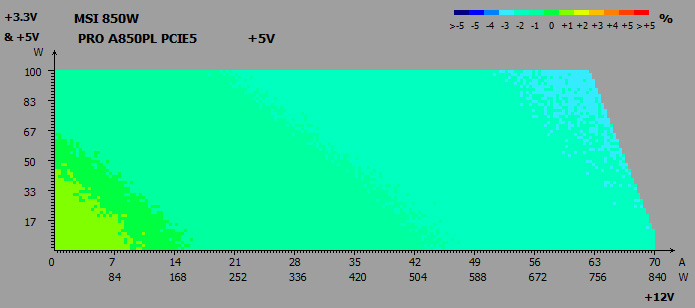

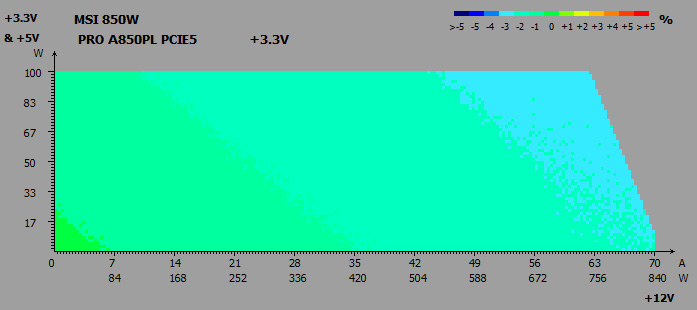

А вот такие отклонения были зафиксированы во время кросс-нагрузочных тестов:

• линия +3,3В: от –3% до 0%;
• линия +5В: от –3% до +1%;
• линия +12В: от –2% до +1%.

Выходные показатели трех основных линий отклонялись в пределах от -3% до +1%, что значительно меньше допустимых значений - чувствуется наличие раздельной стабилизации с DC-DC-преобразователями.

Шумы и пульсации

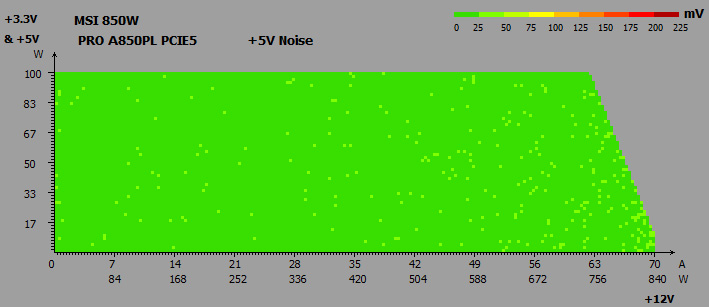

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

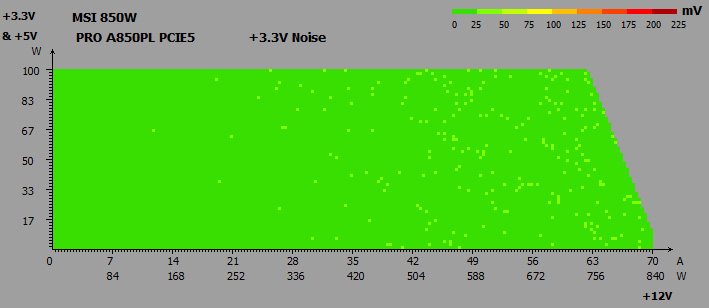

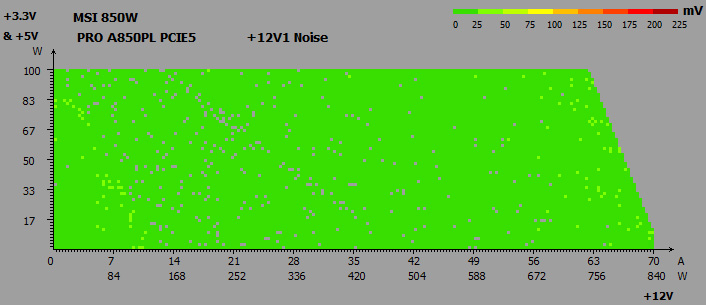

Пульсации на всех трех линиях не превышали 50 мВ – еще один отличный результат.

Дежурная линия +5VSB

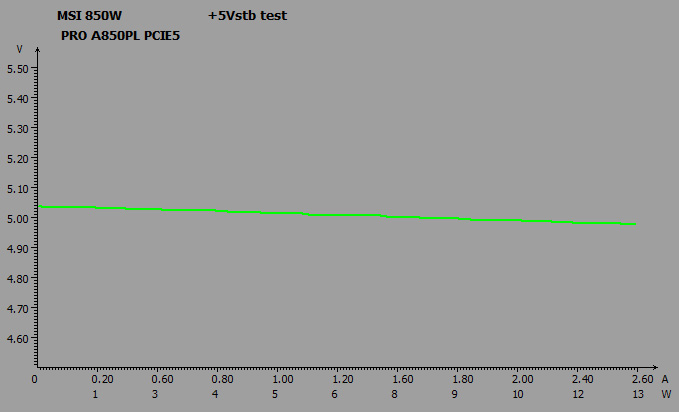

Дежурная линия питания продемонстрировала минимальные отклонения от номинала – от 5,04 до 4,98 В (+0,8% до -0,4%).

PF

Таблица, показывающая изменение PF в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль активного корректора мощности не подвел – уже при 20% (≈170 Вт) PF достигает 0,97 и дальше плавно растет до максимальных 0,99. Напомним, для блоков питания с сертификатом 80 PLUS Platinum требуется PF ≥0,95 при 50% нагрузке.

КПД

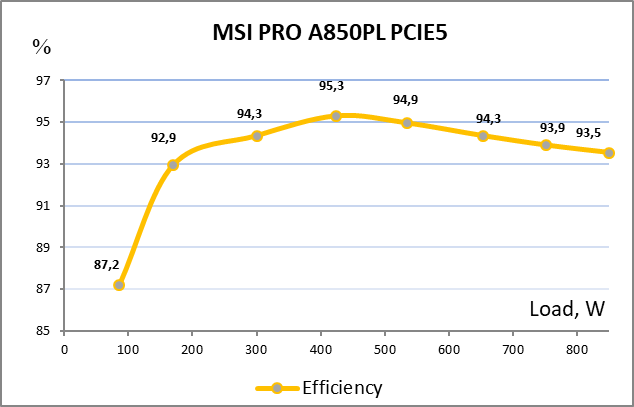

Наши тесты подтвердили соответствие КПД блока сертификата 80 PLUS Platinum, при этом пиковое значение составляет 95,3%. Вдобавок MSI PRO A850PL PCIE5 получил сертификацию CYBENETICS Platinum, а также Titanium для сетей 230 В.

Система охлаждения

Полупассивный режим работы СО здесь не предусмотрен. Пропеллер стартует при 1050 об/мин и до 400 Вт вращается очень тихо, до 600 Вт тихо, а после звук от него можно оценить как ниже среднего. Такой уровень шума комфортный, но далеко не самый низкий — поэтому тестируемый блок питания получил сертификат CYBENETICS LAMBDA Standart+ (шум до 40 дБА).

Температурный режим

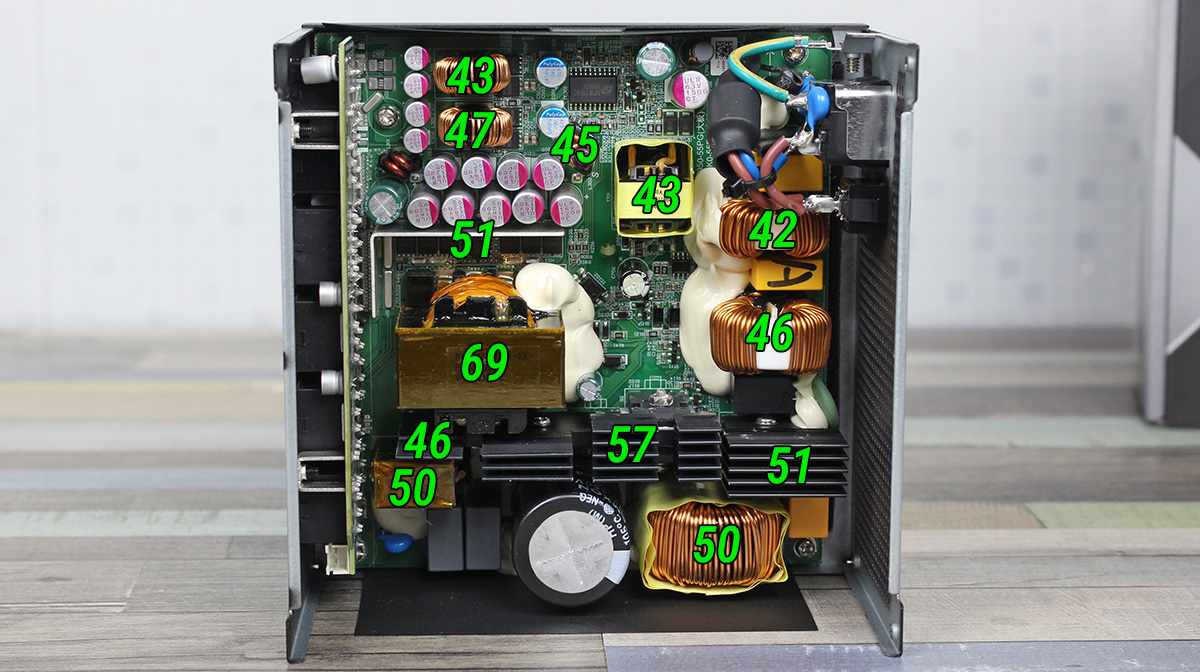

После 15-минутной 800-ваттной нагрузки главный трансформатор прогрелся всего-навсего до 69°C, что является очень низким значением. Остальные узлы были еще холоднее. Температура в помещении во время тестов составляла очень жаркие 30°C.

Так что на практике производитель запросто мог понизить частоту вращения вентилятора для акустического комфорта. Вместо этого, было решено обеспечить очень низкую температуру узлов – вероятно для того, чтобы устройство стабильно прослужило весь заявленный семилетний срок.

Испытание на реальной конфигурации

Проверка возможностей MSI PRO A850PL PCIE5 выполнялась на следующей системе:

Компонент	Модель
Процессор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
СЖО	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативная память	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Видеокарта	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition (TDP ≈450 Вт)
SSD	Kingston KC600 512 GB (SKC600/512G)
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в режимах "Простой" и "Максимальная нагрузка" (тест FurMark Donut (GK) в утилите MSI Kombuster). В результате были получены следующие значения:

Отклонения напряжений были минимальными – от +1,3% до 2,2%, а разница между значениями в простое и при нагрузке не превышала 0,6%. А самые маленькие отклонения продемонстрировал наиболее востребованный канал +12В.

Напоминаем, что соответствие стандарту ATX12V 3.1 подразумевает способность блока питания выдерживать 2-кратную пиковую нагрузку на всю систему и 3-кратную – со стороны видеокарты.

Энергопотребление в простое и выключенном состоянии компьютера

Вдобавок к перечисленному, MSI PRO A850PL PCIE5 порадует своего владельца очень низким энергопотреблением в выключенном состоянии компьютера (2 Вт) и в спящем режиме (4 Вт).

Итоги

MSI PRO A850PL PCIE5 – это действительно высокоэффективный блок питания с отличными выходными показателями и премиальным дизайном. Здесь есть все необходимые разъемы для подключения видеокарт, включая самый актуальный PCIe 5.1 (12V-2×6) мощностью целых 600 Вт. К тому же, все кабели модульные, а сами провода имеют UL-сертификацию. Так что с точки зрения «купил, поставил и наслаждаешься работой» — все действительно хорошо.

Впрочем, сравнительно доступная цена появилась не просто так – в блоке используется чисто китайская силовая элементная база и конденсаторы. Не считая того, это продукция узнаваемых компаний с хорошей репутацией, хотя до японских производителей им еще далековато. Вентилятор также получил гидравлический подшипник — компромиссный вариант между бюджетной втулкой и действительно премиальным FDB.

Интересно настроена и система охлаждения. Компоненты остаются очень холодными даже при существенной нагрузке в жарком помещении, так что об их перегреве можно не переживать. А вот уровень шума здесь выше, чем у многих даже золотых моделей. Поэтому тем, для кого приоритетом является максимальная тишина, стоит поискать другой вариант. Полупассивный режим работы вентилятора также не предусмотрен.

В итоге MSI PRO A850PL PCIE5 за ₴7400-8000 - это возможность получить уровень эффективности Platinum без соответствующей стоимости, но и без некоторых атрибутов настоящего премиум-сегмента. При этом с высокой долей вероятности он без проблем отслужит весь заявленный семилетний срок.

Достоинства:

• отличный уровень КПД до 95% (80 PLUS Platinum и CYBENETICS Platinum/Titanium 230V);
• полумостовая резонансная топология и DC-DC-преобразователи;
• стабильные напряжения на основных линиях питания;
• очень малые отклонения канала +12В;
• отсутствие проседаний при подключении к мощной конфигурации;
• полный набор защит;
• использование ряда полимерных конденсаторов;
• гидродинамический подшипник вентилятора;
• полностью модульные кабели с UL-сертификацией;
• наличие одного 600-ваттного PCIe 5.1 (12V-2×6) и трех 6+2-контактных разъемов PCIe;
• очень низкий нагрев внутренних узлов;
• 7 лет гарантии.

Особенности:

• наличие также модели мощностью 1000 Вт;
• не самый низкий уровень шума (сертификат CYBENETICS LAMBDA Standart+ до 40 дБА).

Автор: Олесь Пахолок

Выражаем благодарность компании MSI за предоставленный для тестирования блок питания.
