Обзор блока питания QUBE QBC-GPM-700W-80B: и снова CWT!

13-05-2021

Недавно мы познакомились с совсем уж бюджетным блоком питания QUBE QBC-GPS600A12 мощностью 500 Вт (по факту), который вполне потянет игровую систему начального уровня. Например, AMD Ryzen 5 3600 / Intel Core i3-10100F + AMD Radeon RX 5500 XT / RX 570 / NVIDIA GeForce GTX 1650 SUPER / GTX 1060. Но если финансовое состояние позволяет приобрести более мощное и эффективное устройство, то в ассортименте бренда Qube найдется и такое.

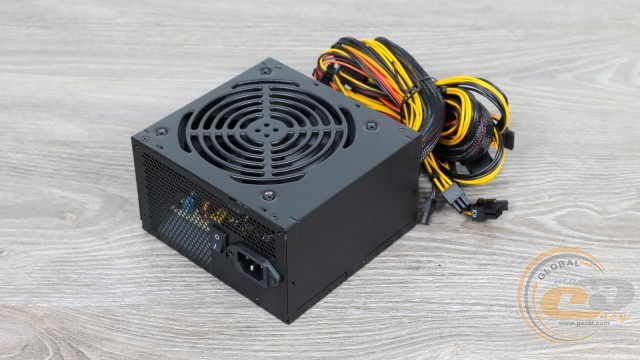

QUBE QBC-GPM-700W-80B

Уже из названия QUBE QBC-GPM-700W-80B можно определить его номинальную мощность (700 Вт) и уровень КПД (80 PLUS Bronze). Об остальном мы узнавали из коробки, этикетки и личного знакомства, о чем по порядку расскажем в дальнейшем повествовании.

Спецификация

Модель

QUBE QBC-GPM-700W-80B

Тип

ATX12V

Максимальная мощность, Вт

700

Мощность по каналу +12В, Вт

648

Мощность линий +3,3В и +5В, Вт

110

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

19

Максимальный выходной ток канала +5В, А

17

Максимальный выходной ток канала +12В, А

54

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

2,5

Входное напряжение, В

100 – 240

Частота, Гц

47 – 63

Входной ток, А

10,0

КПД, %

≤87

Сертифицирован 80 PLUS

Bronze

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

≤99

PCIe-разъемов

4 (6+2-контактных)

Модульный

Нет

Размеры вентилятора, мм

120 х 120 х 25

Тип подшипника вентилятора

Скольжения (Sleeve Bearing)

Защиты

OVP, UVP, SCP

Размеры (Д х Ш х В), мм

140 х 150 х 86

Сайт производителя

QUBE

Сайт дистрибьютора

artline.ua

Упаковка и комплектация

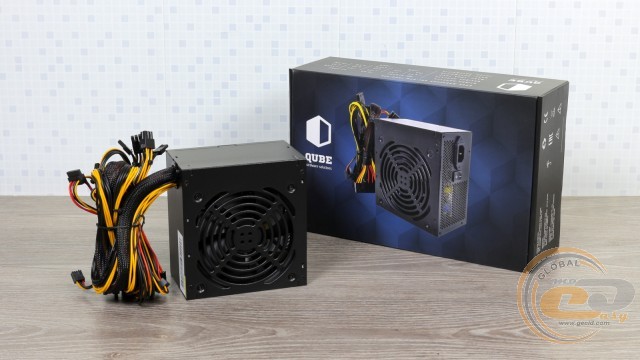

В отличие от более доступного собрата, QUBE QBC-GPM-700W-80B приехал к нам в упаковке, созданной специально для данной модели. Похвально, что на нее поместили главные электротехнические показатели и перечень выходных коннекторов. Правда, над качественным переводом на украинский еще нужно поработать.

QUBE QBC-GPM-700W-80B

Для сохранения при транспортировке сам источник помещен в смягчающий демпфер.

QUBE QBC-GPM-700W-80B

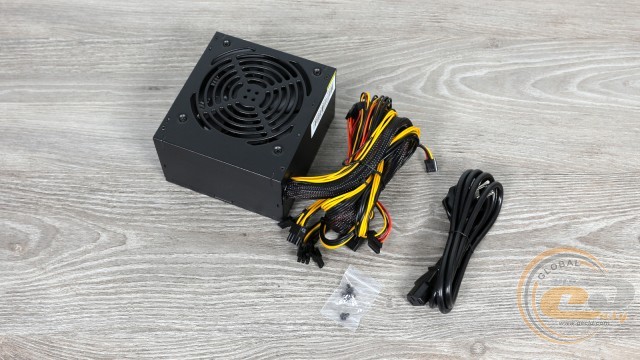

Комплектация же здесь вполне обычная: кабель питания и крепежные винты. В общем, все что нужно для монтажа и подключения.

Внешний вид

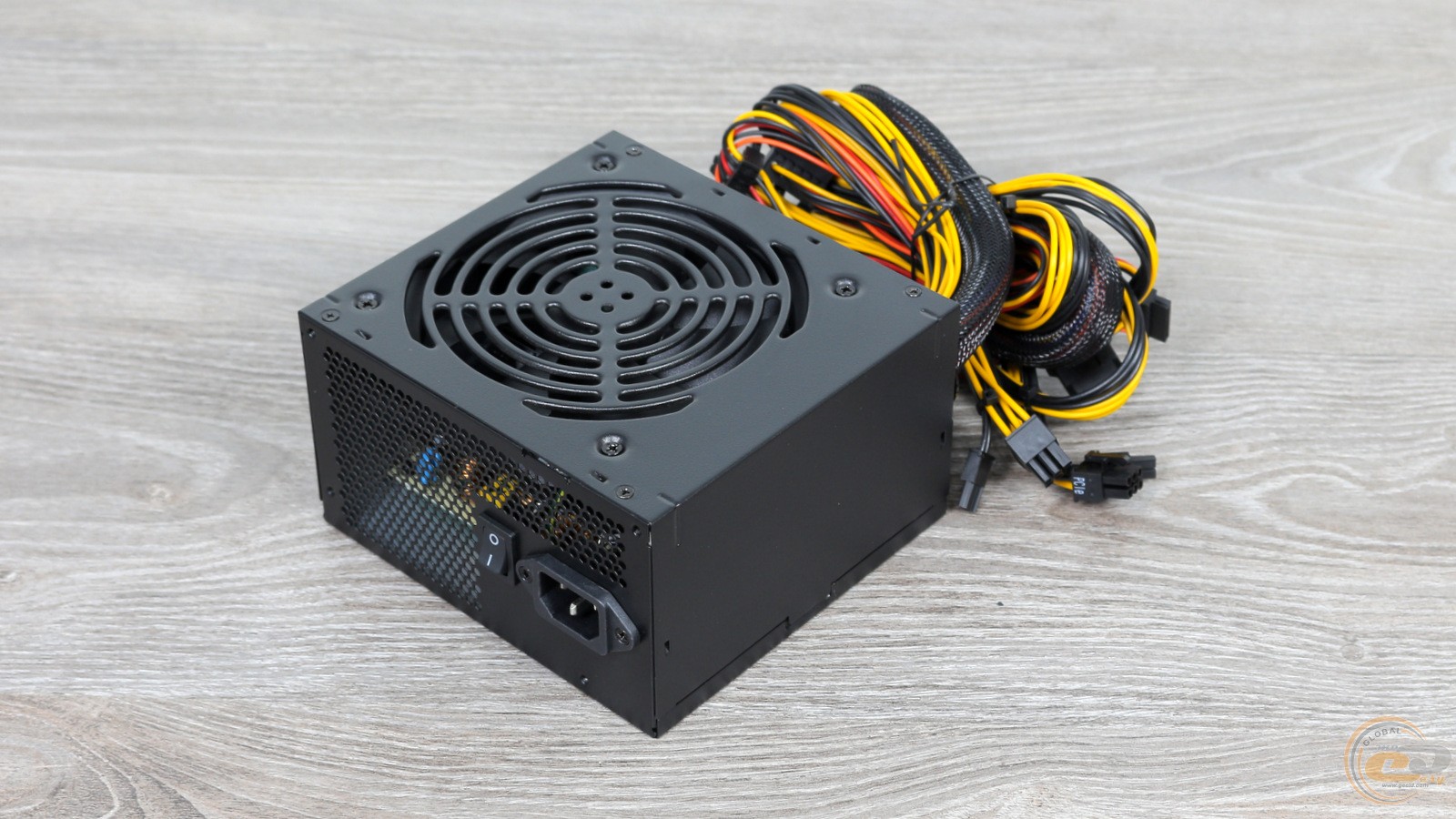

QUBE QBC-GPM-700W-80B

QUBE QBC-GPS600A12

QUBE QBC-GPM-700W-80B

QUBE QBC-GPM-700W-80B

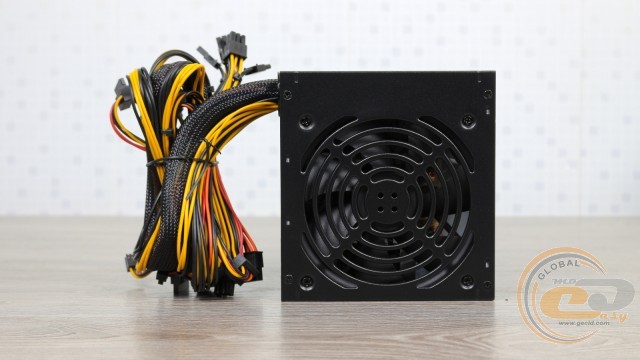

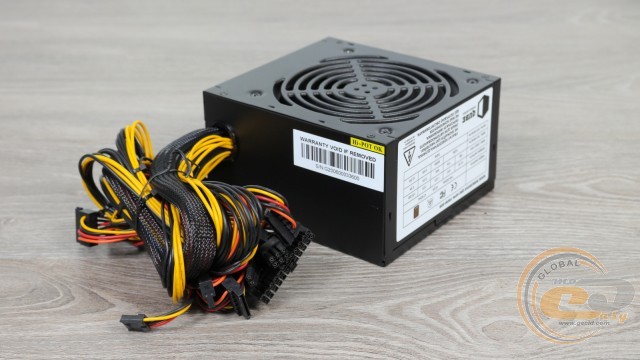

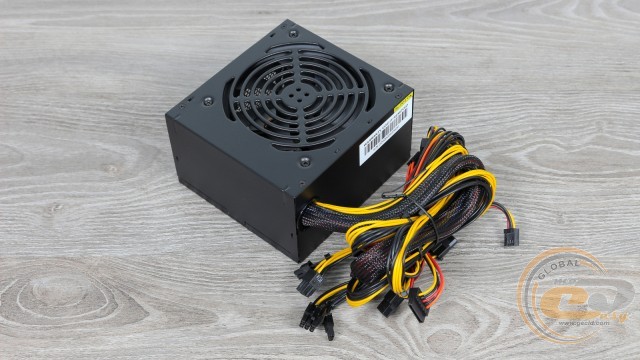

Внешность новинки очень близка к более доступному решению. Минимальные отличия есть, но они едва заметны.

QUBE QBC-GPM-700W-80B

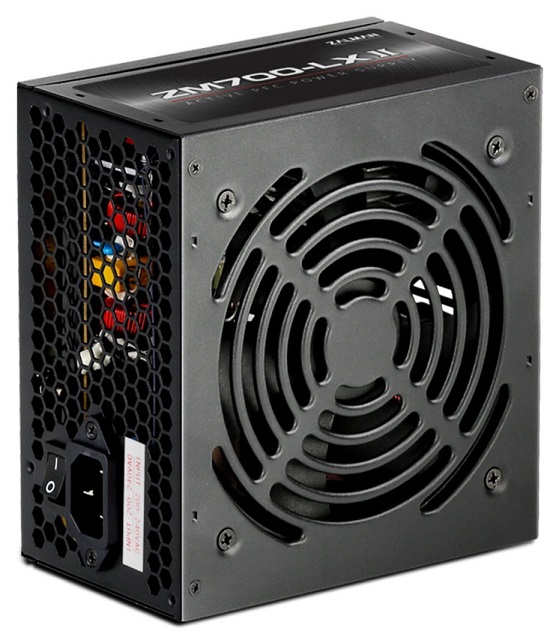

А вентиляционный вырез над 120-мм вентилятором очень напоминает именитые решения ZALMAN ZM-LEII/ ZM-LXII.

QUBE QBC-GPM-700W-80B

Размеры блока питания вполне стандартные (140 х 150 х 86 мм), поэтому проблем с совместимостью не будет.

QUBE QBC-GPM-700W-80B

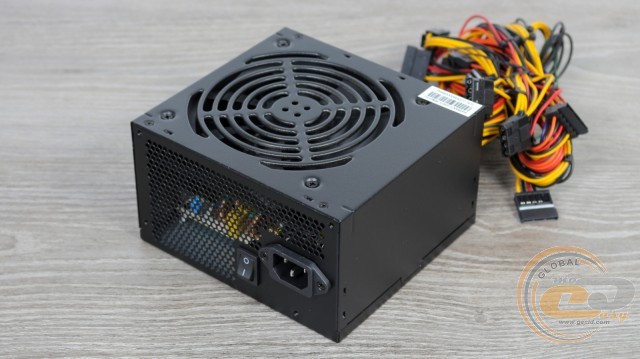

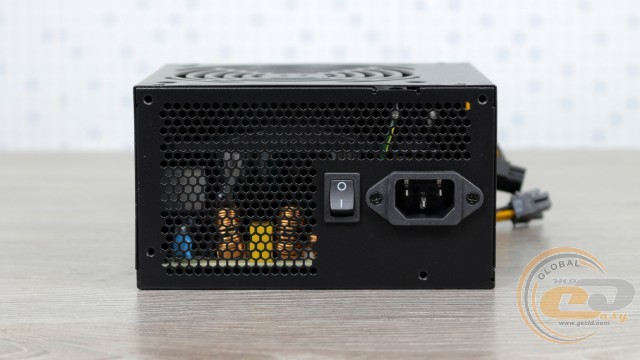

Тыльная сторона с сотовыми перфорациями содержит разъем питания и выключатель.

QUBE QBC-GPM-700W-80B

А вот самая большая по площади панель и одна из боковин вообще ничем не примечательны.

QUBE QBC-GPM-700W-80B

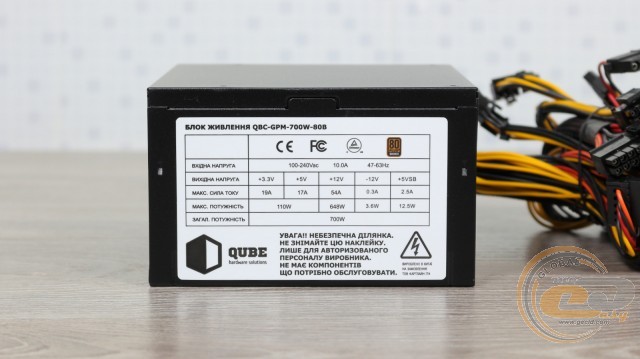

И лишь вторая боковина приютила наклейку с ключевой информацией об устройстве. Отмечена нагрузочная способность линии +12В – до 648 Вт, а это 93% от номинала блока питания – неплохой показатель. Общая же мощность более мелких каналов +3,3В и +5В составляет привычные 110 Вт.

QUBE QBC-GPM-700W-80B

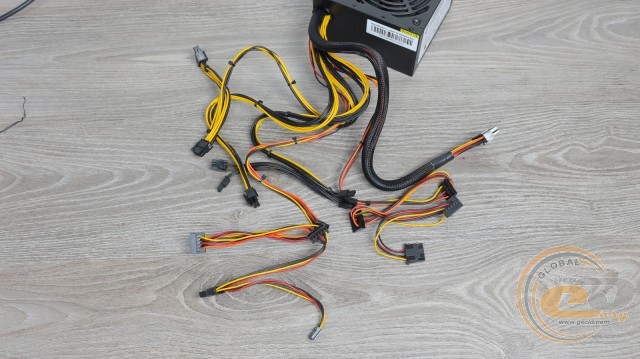

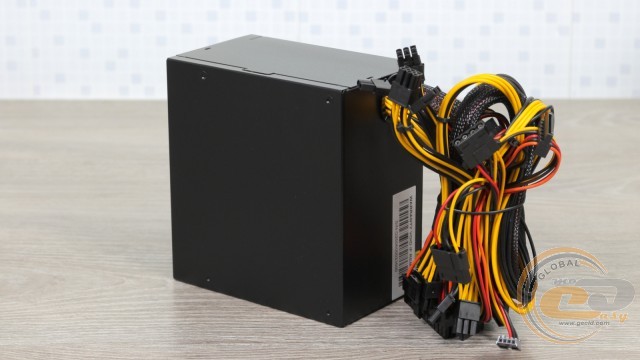

Все кабели у QUBE QBC-GPM-700W-80B выведены напрямую из корпуса, что свойственно бюджетным БП.

QUBE QBC-GPM-700W-80B

Провода здесь вполне обычные: круглые и разноцветные. Самые нагруженные из них обладают привычным калибром 18 AWG, а вот кабели для питания периферии (SATA, PATA и FDD) еще тоньше – 20 AWG.

QUBE QBC-GPM-700W-80B

Основные коннекторы питания представлены 20+4-контактным ATX и 4+4-контактным ATX12V. Для подключения пары видеокарт в наличии четыре 6+2-контактных разъема PCIe на двух отдельных проводах. А для периферии в общей сложности имеем шесть SATA, два PATA и даже FDD.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Калибр проводов

20+4-контактный ATX

1

45

18 AWG

4+4-контактный ATX12V

1

45

18 AWG

два 6+2-контактных PCIe

2

45-60

18 AWG

три SATA + один PATA

1

45-50-65-80

20 AWG

три SATA + один PATA + FDD

1

45-55-70-85-100

20 AWG

Внутреннее устройство

QUBE QBC-GPM-700W-80B

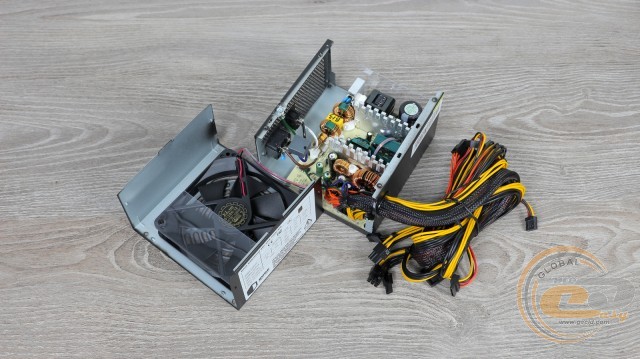

Говорят, что внешность может быть обманчива. Поэтому мы окунаемся внутрь источника.

QUBE QBC-GPM-700W-80B

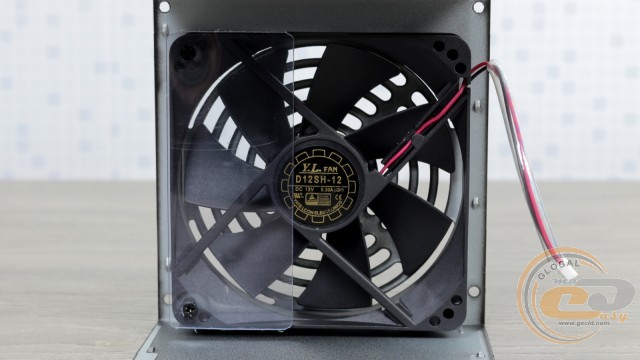

Подобно более бюджетному собрату, здесь применяется вентилятор от YATE LOON. Правда, обозначение D12SH-12 указывает на большую скорость вращения (до 2200 об/мин). Аналогичный пропеллер мы встречали в популярном 700-ваттнике CHIEFTEC GPS-700A8. Поскольку речь идет о сравнительно недорогом источнике, то вертушка основана на бюджетном подшипнике скольжения.

QUBE QBC-GPM-700W-80B

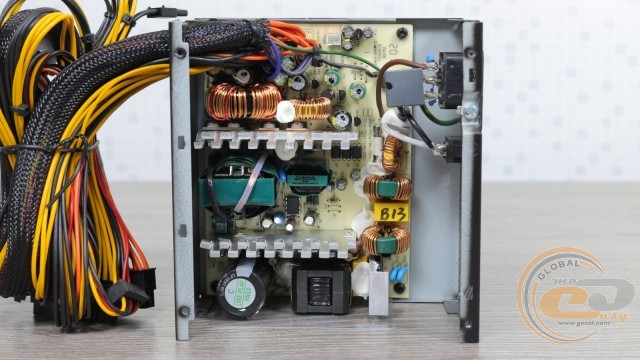

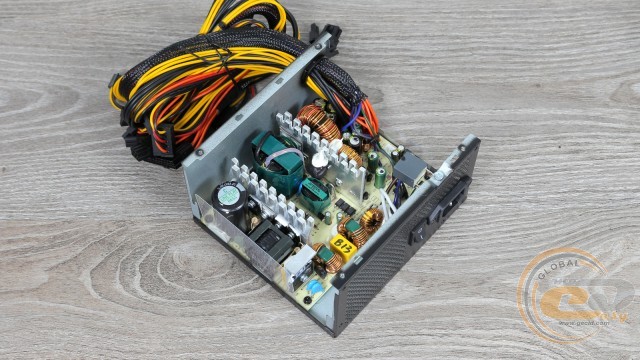

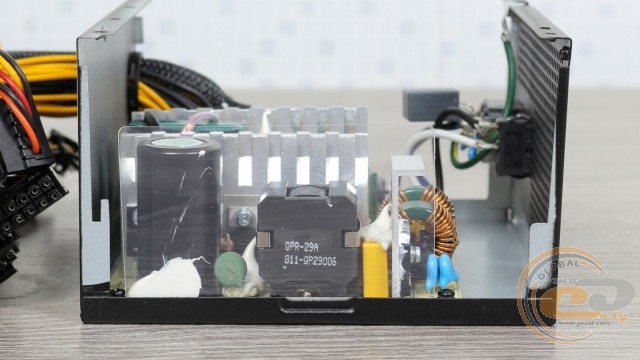

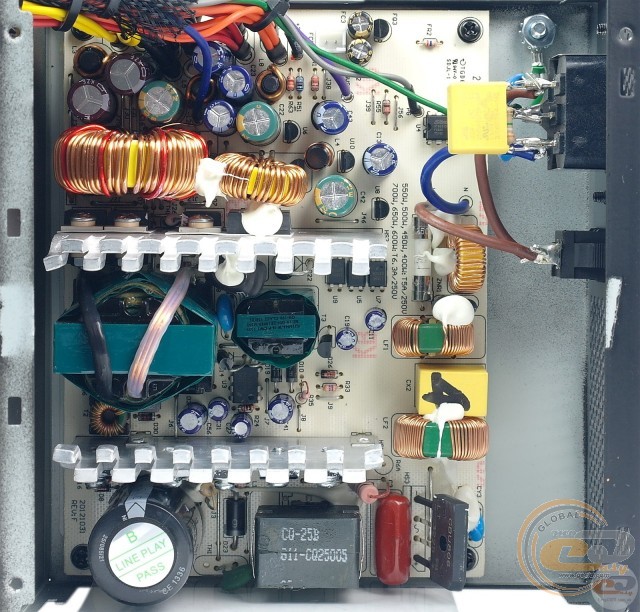

Внутри QUBE QBC-GPM-700W-80B имеем три радиатора: по одному для элементов первичной и вторичной цепи, а также Г-образный на диодной сборке. Их эффективность мы проверим на практике.

QUBE QBC-GPM-700W-80B

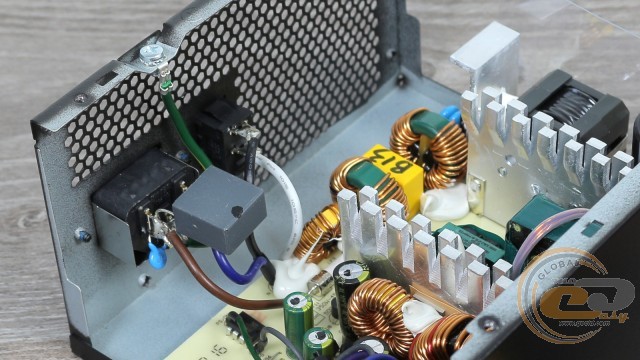

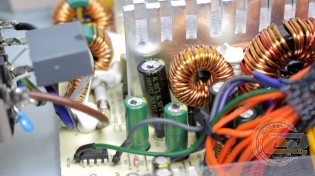

На входе блока питания разместился трехкаскадный EMI-фильтр, который отвечает за сглаживание высокочастотных помех, излучаемых устройством в сеть. На месте полный набор из шести конденсаторов, дросселей, плавкого предохранителя и варистора.

QUBE QBC-GPM-700W-80B

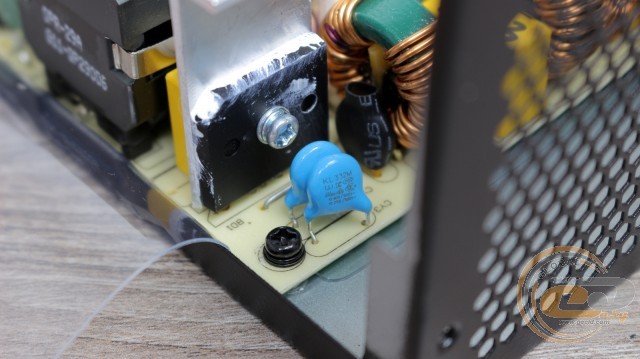

Рядом с последним приютилась диодная сборка. Ее маркировку разглядеть не удалось, но ради возможности работы с большими токами (характерно для решений с рабочим диапазоном от 100 до 240 В) она «посажена» на алюминиевый радиатор.

QUBE QBC-GPM-700W-80B

С узлом APFC все также в порядке. В отличие от более доступного решения, здесь имеем три (а не два) силовых элемента: пару транзисторов и диод Шоттки. С ними соседствует самый узнаваемый компонент данного узла – крупный дроссель в пластиковом корпусе. Кстати, не сэкономили и на терморезисторе.

QUBE QBC-GPM-700W-80B

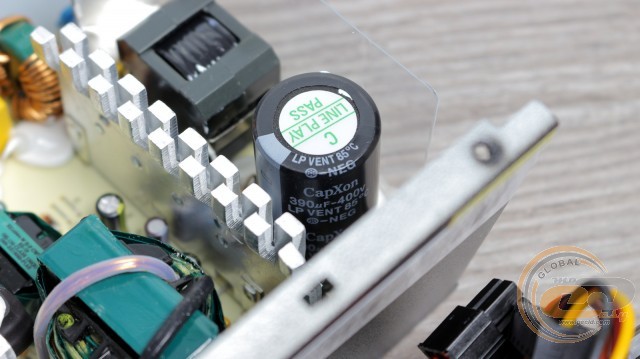

Входной конденсатор от тайваньской CapXon может похвастать неплохим качеством и привычной для 700-ваттников емкостью в 390 мкФ. К сожалению, данный элемент принадлежит к обычной серии, а не к высокотемпературной.

QUBE QBC-GPM-700W-80B

CHIEFTEC GPS-700A8

QUBE QBC-GPM-700W-80B

QUBE QBC-GPM-700W-80B

Ну что, найдете десять отличий? Да, они есть, но самые минимальные. В основе QUBE QBC-GPM-700W-80B лежит та же платформа от CWT, что и внутри старого доброго (и при этом все еще популярного) CHIEFTEC GPS-700A8. Имеем тот же простенький, но вполне эффективный прямоходовой преобразователь с двумя ключами.

QUBE QBC-GPM-700W-80B

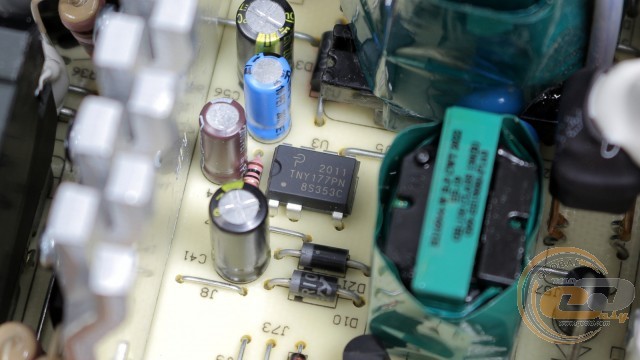

За формирование дежурного напряжения отвечает чип TNY177PN, который мы также видели внутри решения от CHIEFTEC.

QUBE QBC-GPM-700W-80B

На выходе предусмотрена групповая стабилизация выходных напряжений. Так, имеем отдельный дроссель для напряжения +3,3В и общий для каналов +5В и +12В.

QUBE QBC-GPM-700W-80B QUBE QBC-GPM-700W-80B

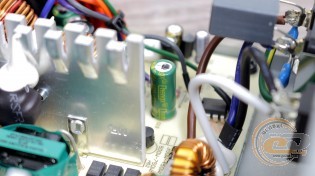

В разных узлах мы увидели высокотемпературные емкости, правда, уже от китайского производителя ChengX с не самой лучшей репутацией.

QUBE QBC-GPM-700W-80B

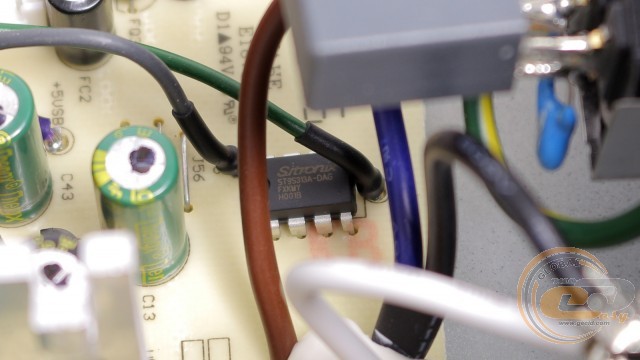

Благодаря микросхеме-супервизору ST9S313-DAG удалось реализовать защиты от повышенного и пониженного выходного напряжения (OVP и UVP). Также предохранитель обеспечивает защиту от короткого замыкания (SCP). А вот информации о других видах защит мы, к сожалению, не нашли.

Кросс-нагрузочные характеристики

Что же, теперь на очереди тесты.

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

QUBE QBC-GPM-700W-80B

QUBE QBC-GPM-700W-80B

QUBE QBC-GPM-700W-80B

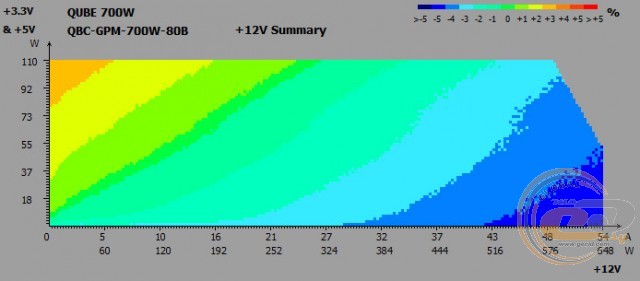

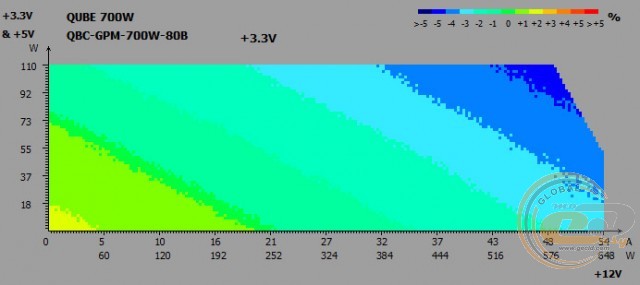

Во время кросс-нагрузочных тестов на основных линиях питания QUBE QBC-GPM-700W-80B были зафиксированы следующие отклонения:

  • линия +3,3В: от -5% до +2%;
  • линия +5В: от -3% до +3%;
  • линия +12В: от -5% до +3%.

При максимальной нагрузке на всех каналах показатели находятся в пределах допуска. Это хорошие результаты, учитывая применение групповой стабилизации.

Шумы и пульсации во всем диапазоне напряжений

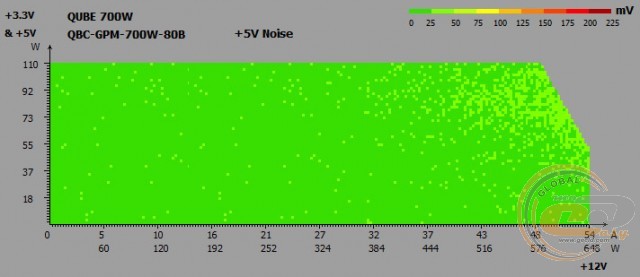

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

QUBE QBC-GPM-700W-80B

QUBE QBC-GPM-700W-80B

QUBE QBC-GPM-700W-80B

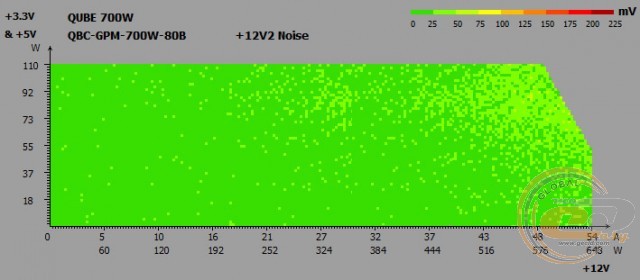

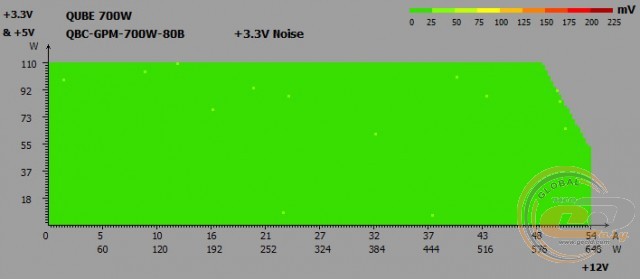

И с пульсациями также все в порядке, без выходов за пределы нормы. На младших линиях имеем скачки до 50 мВ, а на 12-вольтной – до 75 мВ.

Дежурная линия питания +5VSB

QUBE QBC-GPM-700W-80B

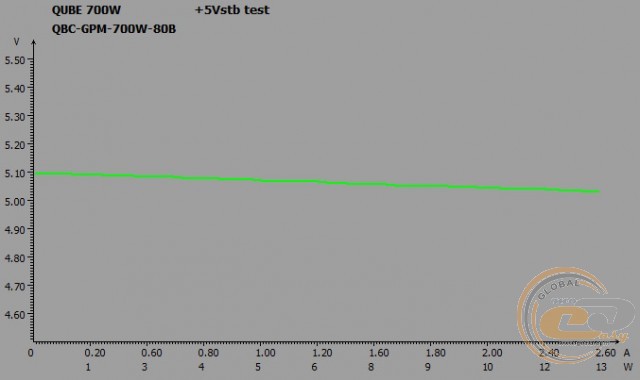

Состояние дежурной линии питания в блоке QUBE QBC-GPM-700W-80B замечаний не вызвало. В зависимости от нагрузки напряжение на ней меняется в допустимых пределах: от 5,09 до 5,03 В (от +1,8% до +0,6%), и близко не подходя к граничным ±5%.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

65

150

200

250

300

350

450

550

620

700

Нагрузка*, %

9

21

29

36

43

50

64

79

89

100

PFC

0,77

0,91

0,96

0,97

0,98

0,98

0,99

0,99

0,99

0,99

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания хорош. При потребляемой мощности в 150 Вт коэффициент PFC достиг 0,91. Максимальное же значение (0,99) зафиксировано при нагрузке 450 Вт и выше.

КПД

QUBE QBC-GPM-700W-80B

Тест реальной эффективности при разных нагрузках подтвердил соответствие модели QUBE QBC-GPM-700W-80B стандарту 80 PLUS Bronze. При нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 82%, 85% и 82% соответственно.

Система охлаждения и температурный режим

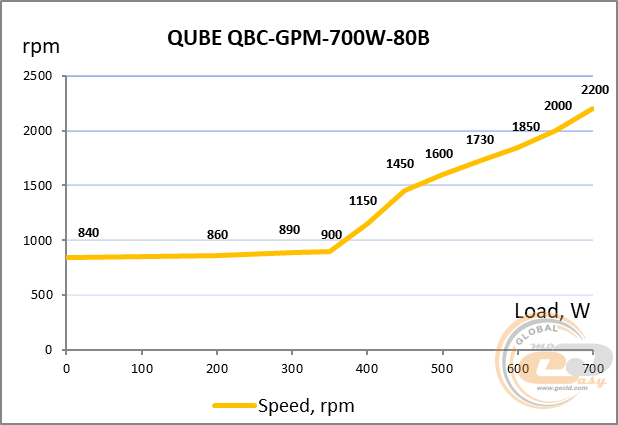

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 23°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

QUBE QBC-GPM-700W-80B

Диапазон частоты вращения вентилятора оказался весьма широким. При нагрузке до 350 Вт (50% от номинала) он очень тихий. Дальше скорость вертушки меняется более резко. Хотя при аналогичных значениях мощности новинка более тихая, чем бюджетный QUBE QBC-GPS600A12 и близнец по внутренней части CHIEFTEC GPS-700A8.

Для удобства восприятия промежуточных значений предлагаем ознакомиться с таблицей:

Мощность, Вт

Частота вращения, об/мин

Уровень шума

До 350

840 – 900

Очень тихий

350 – 450

900 – 1450

Тихий

450 – 600

1450 – 1850

Ниже среднего

600 – 700

1850 – 2200

Средний

QUBE QBC-GPM-700W-80B

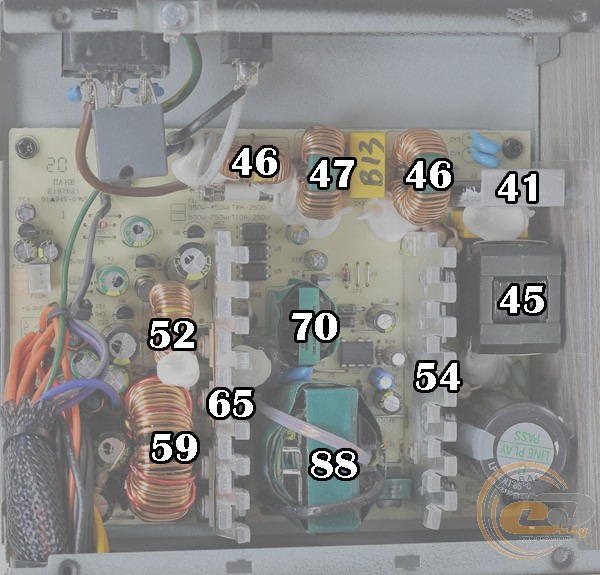

После 20 минут работы при номинальной нагрузке в 700 Вт главный трансформатор прогрелся до 88°C. Это средний показатель – у CHIEFTEC дела обстоят лучше. А вот к нагреву остальных компонентов вопросов нет вообще.

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне номинальной мощности QUBE QBC-GPM-700W-80B не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.

OverLOAD

Нагрузку на тестируемую модель мы увеличили до 800 Вт, что равняется приросту +14% к номинальной мощности. Это очень хороший показатель для столь недорого решения. Затем на отметке 840 Вт напряжение на линии +12В опускалось ниже допустимого значения +11,4 В.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 12-ядерный процессор AMD Ryzen 9 5900X. В качестве видеоускорителей использовали ASUS ROG Strix GeForce RTX 2080 Ti OC и Palit GeForce RTX 2060 SUPER GamingPro OC.

Материнская плата

MSI MEG X570 GODLIKE (Socket AM4, AMD X570)

Процессор

AMD Ryzen 9 5900X (Socket AM4, 12/24 х 3,7 – 4,8 ГГц; 105 Вт)

Кулер

Noctua NH-U12A

Оперативная память

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z (F4-3200C15D-16GTZKW)

Видеокарта

ASUS ROG Strix GeForce RTX 2080 Ti OC

Palit GeForce RTX 2060 SUPER GamingPro OC

Накопитель

Kingston SUV500 (480 ГБ)

Корпус

Spire SwordFin SP9007B с двумя 120 мм вентиляторами

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась с помощью стресс-теста FPU+GPUs в AIDA64. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, а напряжение на линиях питания +12В, +5В и +3,3В фиксировалось мультиметром MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

Режим

Величина, В

Отклонение, %

+12В

Idle

12,17

+1,4

Burn

11,89

-0,9

+5В

Idle

5,14

+2,8

Burn

5,19

+3,8

+3,3В

Idle

3,41

+3,3

Burn

3,39

+2,7

Входное энергопотребление, Вт

Idle

62

Burn

675

Источник без проблем справился с предложенной конфигурацией, в которой суммарный TDP процессора и видеокарт превышает 530 Вт. В простое все выглядит отлично – отклонения напряжений находятся в диапазоне +1,4…+3,3%, без каких-либо просадок.

В нагрузке групповая стабилизация напоминает о себе повышением напряжения на линии +5В (до +3,8%) с одновременным снижением на канале +12В (на -0,9%). Несмотря на немаленькую нагрузку, все по-прежнему в пределах нормы, да и просадку никак не назовешь значительной. Поэтому данный блок питания запросто «потянет» конфигурацию с одной очень мощной или парой среднепроизводительных видеокарт и с процессором в разгоне.

Энергопотребление в простое и в выключенном состоянии компьютера

Энергопотребление блока питания QUBE QBC-GPM-700W-80B в выключенном состоянии (3 Вт) компьютера и в спящем режиме (6 Вт) соответствует показателям других решений, побывавших в нашей тестовой лаборатории.

Итоги

QUBE QBC-GPM-700W-80B

В целом знакомство с QUBE QBC-GPM-700W-80B оставило у нас приятное впечатление. В отличие от более доступного QUBE QBC-GPS600A12, новинка может выдать не только заявленные 700 Вт, но даже больше.

При этом выходные напряжения остаются в норме. Это касается и номиналов, и пульсаций на линиях. Да, небольшие просадки по каналу +12В есть, что характерно для решений с групповой стабилизацией. Зато конфигурацию с парой мощных видеокарт (GeForce RTX 2080 Ti и GeForce RTX 2060 SUPER) источник способен запитать без проблем.

А все благодаря тому, что новинка построена на проверенной временем платформе от CWT, которая используется в успешном бюджетнике CHIEFTEC GPS-700A8. При этом решение от QUBE даже обзавелось сертификатом 80 PLUS Bronze, для чего была реализована работа в сетях номиналом 100 – 240 В. Также здесь применяется более качественный входной конденсатор. Да и вертушка работает тише, хотя из-за этого повысился нагрев главного трансформатора. И, напоследок, имеем четыре коннектора PCIe вместо двух для подключения парочки видеоадаптеров.

В итоге QUBE QBC-GPM-700W-80B вполне можно рассматривать как альтернативу более именитому решению от CHIEFTEC.

Достоинства:

  • сравнительно большая номинальная мощность (700 Вт);
  • неплохой уровень КПД (80 PLUS Bronze);
  • наличие выделенного канала +12В с нагрузочной способностью до 54 А (648 Вт);
  • напряжения не покидают допустимые нормы при подключении к конфигурации с парой видеокарт и мощным процессором;
  • низкие пульсации;
  • наличие базовых защит;
  • полный набор элементов входного фильтра;
  • активный метод компенсации реактивной мощности;
  • наличие четырех 6+2-контактных PCI Express;
  • низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
  • сравнительно низкая стоимость.

Особенности:

  • вертушка на основе подшипника скольжения;
  • групповая стабилизация напряжений;
  • применение бюджетных конденсаторов в узле фильтрации.


Автор: Олесь Пахолок

Выражаем благодарность интернет-магазину Artline за предоставленный для тестирования блок питания.
