Обзор блока питания QUBE QBC-GPS600A12: первое знакомство?

Этот обзор получился немножко историческим, ведь устройство под отечественным брендом Qube в нашей тестовой лаборатории впервые. Мы сразу же заглянули на сайты qube.ua и artline.ua, где нашли информацию о мониторах, компьютерных корпусах и системах охлаждения данного производителя. А вот сведений о блоках питания там не оказалось, хотя таковые представлены на полках интернет-магазинов.

Остается лишь собственноручно испытать возможности QUBE QBC-GPS600A12. Как всегда, нас ждет внешний осмотр, затем «вскрытие», а после – тестирование от А до Я (точнее от КНХ до реальной конфигурации). Итак, вперед!

Спецификация

Внешний вид

Обычно после таблицы спецификации мы рассказываем об упаковке. Но QUBE QBC-GPS600A12 к нам приехал без нее: в наличии только блочек со смотанными проводами и сетевой кабель питания.

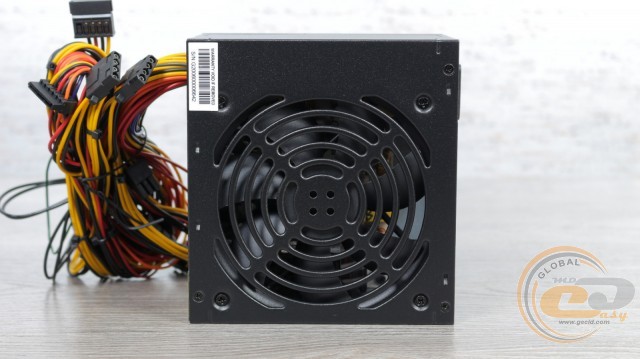

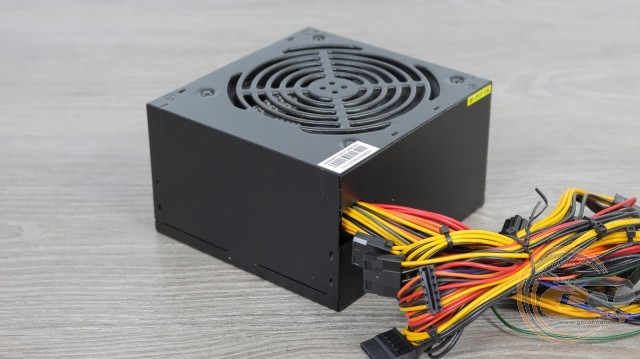

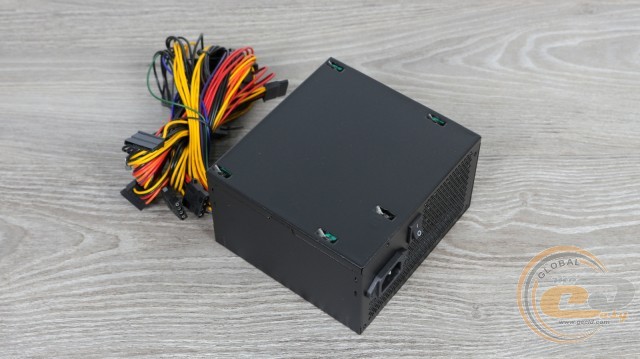

Внешность новинки не назовешь примечательной: привычный черный матовый окрас, стандартные размеры 140 х 150 х 86 мм и 120-мм вентилятор, смещенный поближе к элементам первичной цепи. Вместо решетки типа гриль – перфорация в металле. В этой же плоскости имеем четыре винта, на одном из которых помещена гарантийная наклейка.

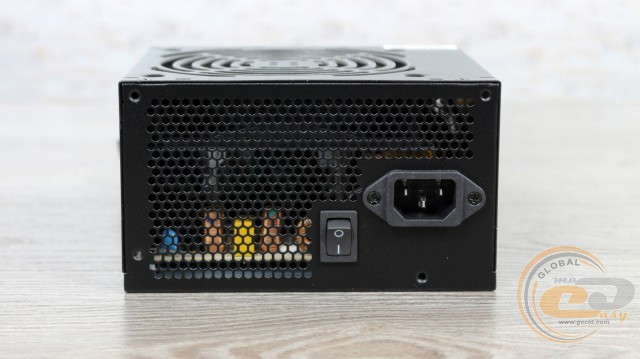

Тыльная панель также ни капельки не удивила: разъем питания, выключатель и отверстия в виде сот – все как мы с вами любим.

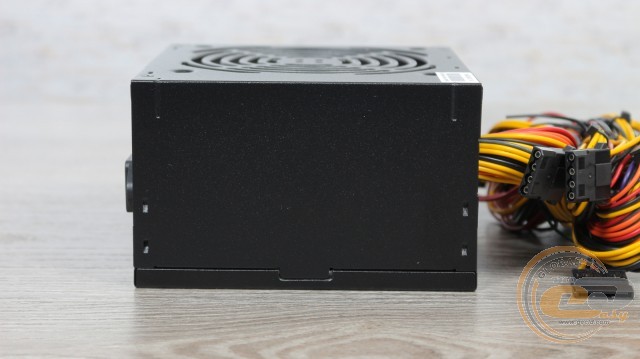

Не стала исключением из правила самая большая по площади панель и одна из боковин.

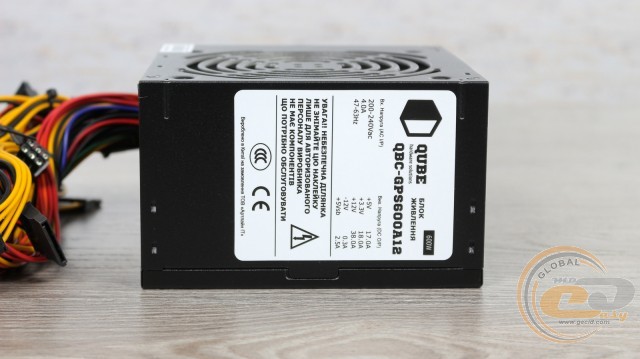

А вот на второй размещена наклейка с ключевой информацией об устройстве. Отмечена нагрузочная способность линии +12В – до 456 Вт (12 В х 38 А). Поскольку большая часть нагрузки приходится именно на данный канал, то реальная мощность источника равна около 500 Вт, хотя на наклейке отмечено «600 W».

Общая мощность более мелких каналов +3,3В и +5В неизвестна. Указано, что по отдельности они могут предоставить 59,4 Вт и 85 Вт соответственно, но просто сложить данные показатели нельзя.

Все кабели у QUBE QBC-GPS600A12 выведены напрямую из корпуса – решение привычное для бюджетного БП. Но все же хотелось бы видеть здесь копеечную силиконовую или пластиковую вставку, которая уменьшила бы трение проводов о металлические края.

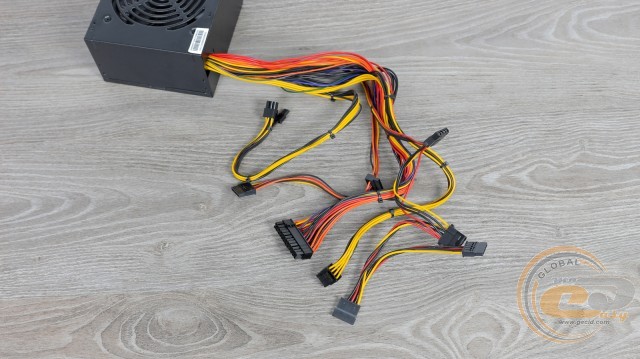

Кабели здесь вполне обычные: круглые и разноцветные. Половина из них обладает привычным калибром 18 AWG, а вот провода для питания периферии (SATA и PATA) еще тоньше – 20 AWG.

Полная конфигурация системы кабелей выглядит следующим образом:

Основные коннекторы питания представлены 20+4-контактным ATX и 4+4-контактным ATX12V. Увы, в наличии всего один 6+2-контактный разъем PCIe для подключения видеокарты. А значит, для графических адаптеров с парой таких разъемов потребуется переходник с двух PATA. Для периферии в общей сложности имеем четыре SATA и два PATA на двух отдельных проводах.

Внутреннее устройство

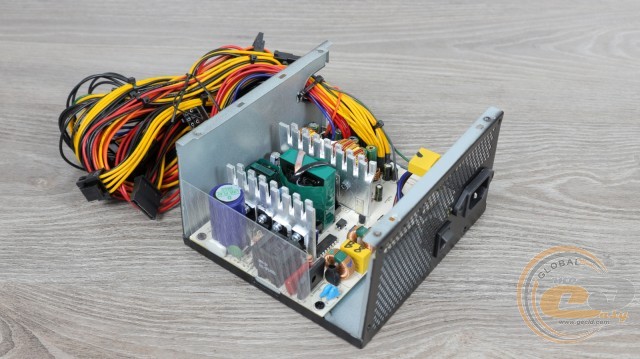

Что же, с внешностью разобрались, теперь заглянем внутрь.

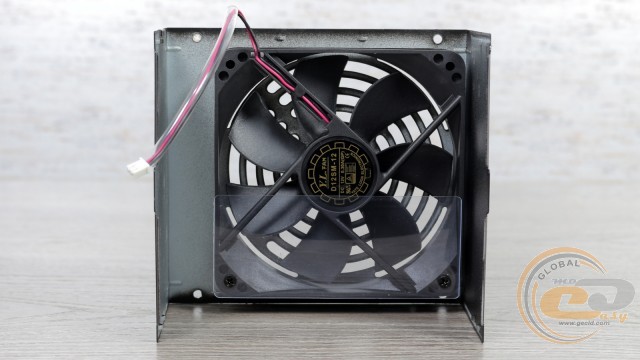

Вентилятор YATE LOON D12SM-12 (3,6 Вт, 12 В при 0,3 А) хорошо знаком нам по другим бюджетным блокам питания. Максимальная частота его вращения заявлена на уровне 1650 об/мин, хотя на практике мы получили 2050 об/мин. Он базируется на подшипнике скольжения, что свойственно всем бюджетным источникам.

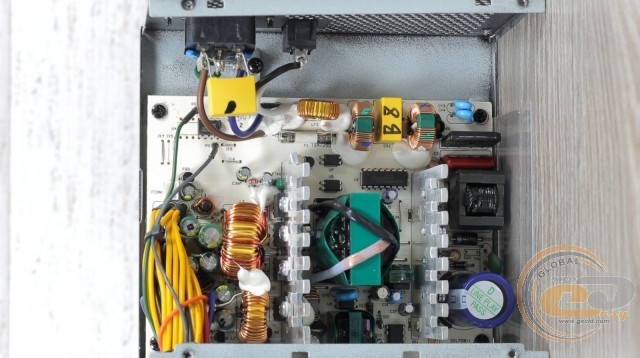

Внутри QUBE QBC-GPS600A12 имеем парочку радиаторов: по одному для элементов первичной и вторичной цепи. Их эффективность мы обязательно проверим, а пока – вперед смотреть на начинку.

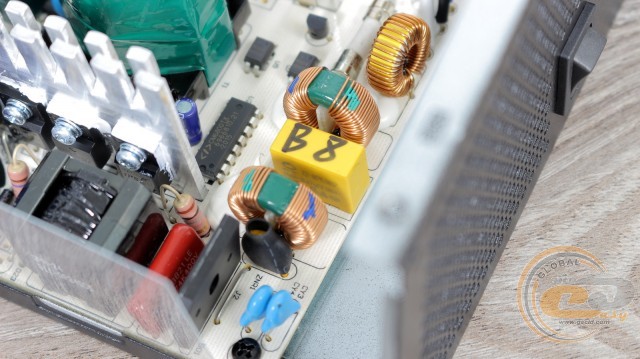

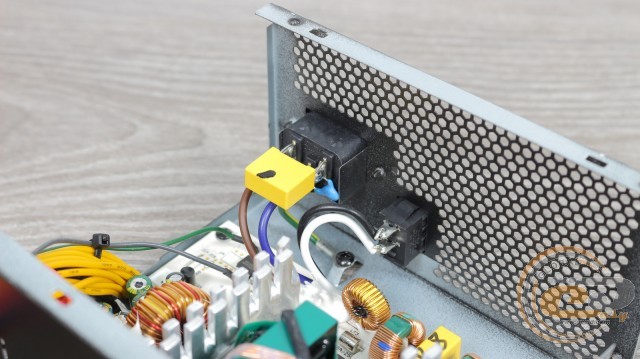

На входе блока питания разместился трехкаскадный EMI-фильтр, который отвечает за сглаживание высокочастотных помех, излучаемых устройством в сеть. В наличии полный набор конденсаторов (всего шесть штук), дросселей, варистор, а также плавкий предохранитель.

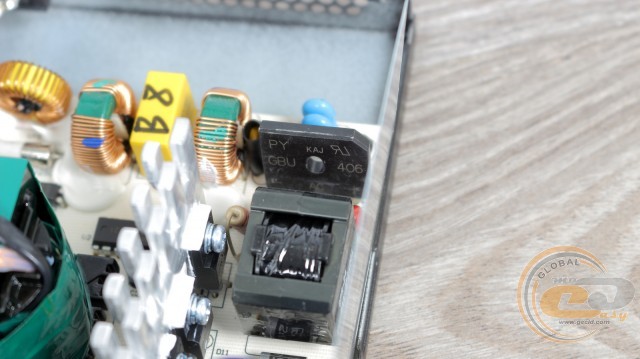

Поскольку источник создан для работы в диапазоне напряжений от 200 до 240 В, то радиатора на диодной сборке не оказалось. Сам элемент GBU406 рассчитан на ток до 4 А – именно такое значение указано на наклейке корпуса БП.

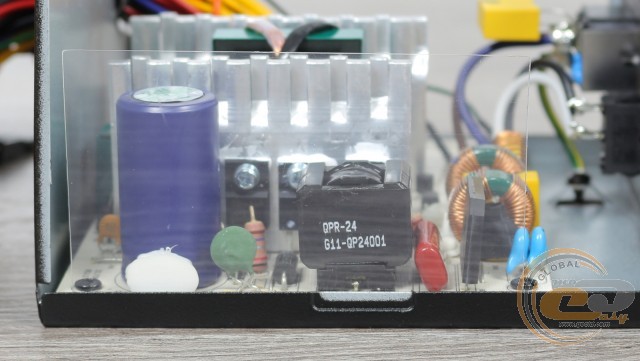

Следующий на очереди – узел APFC, который включает в себя пару силовых элементов: транзистор и диод Шоттки. Здесь же разместился крупный дроссель в пластиковом корпусе и терморезистор.

Входной конденсатор от тайваньской Elite имеет сравнительно небольшую емкость – всего 220 мкФ. Впрочем, для бюджетных 500-ваттников это вполне типичный показатель. К сожалению, данный элемент принадлежит к обычной серии, а не к высокотемпературной.

В основе QUBE QBC-GPS600A12 лежит платформа от CWT, которая внешне очень напоминает начинку более дорогого CHIEFTEC TASK 500W. Имеем тот же прямоходовой преобразователь с двумя ключами (размещены на первом радиаторе) и групповым методом стабилизации выходных напряжений.
