Обзор блока питания RIOTORO ENIGMA 750WG2: враг хорошего

Итак, познакомившись с брендом RIOTORO в целом и со среднеценовым представителем линейки БП в частности, пришло время расширить кругозор моделью подороже и поинтереснее. Напомним, уже в 84-долларовом RIOTORO ONYX 650W имеем исключительно японские конденсаторы и непоколебимые выходные показатели. Чего же нам ждать от «золотого» RIOTORO ENIGMA 750WG2, помимо, естественно, более высокого КПД?

RIOTORO ENIGMA 750WG2

С первого взгляда в глаза бросается использование полностью модульной конструкции кабелей и дополнительная кнопка на тыльной панели. Все остальные изменения – исключительно «под капотом», куда мы также непременно сунем свои носы.

Спецификация

Модель

RIOTORO ENIGMA 750WG2

(PR-GP0750-FMG2)

Тип

ATX 12V

Номинальная мощность, Вт

750

Мощность по каналу 12В, Вт

744

Мощность линий +3,3В и +5В, Вт

100

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

20

Максимальный выходной ток канала +5В, А

20

Максимальный выходной ток канала +12В, А

62

Максимальный выходной ток канала -12В, А

0,3

+5Vsb (дежурная линия питания)

3

Входное напряжение, В

100 − 240

Частота, Гц

50 − 60

Входной ток, А

5 − 10

КПД, %

>90

Сертифицирован 80 PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

>90

PCIe-разъемов

4 (6+2-контактных)

Модульный

Да

Размеры вентилятора, мм

120 x 120 x 25

Тип подшипника

Гидродинамический (FDB)

Размеры, мм

140 х 150 х 86

Гарантия, лет

10

Сайт производителя

RIOTORO

Страница продукта

Упаковка и комплект поставки

Пухленькая картонная коробка выполнена в привычном для производителя стиле: много информации, скажем «нет» унификации.

RIOTORO ENIGMA 750WG2 RIOTORO ENIGMA 750WG2

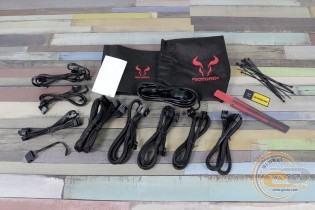

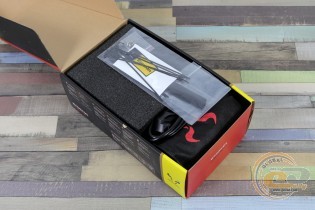

Внутри много разнообразных подарков: чехлы для блока питания и съемных кабелей, сами провода (в том числе и для питания от бытовой сети), крепежные винты, наклейка, одноразовые и многоразовые стяжки.

Внешний вид

RIOTORO ENIGMA 750WG2

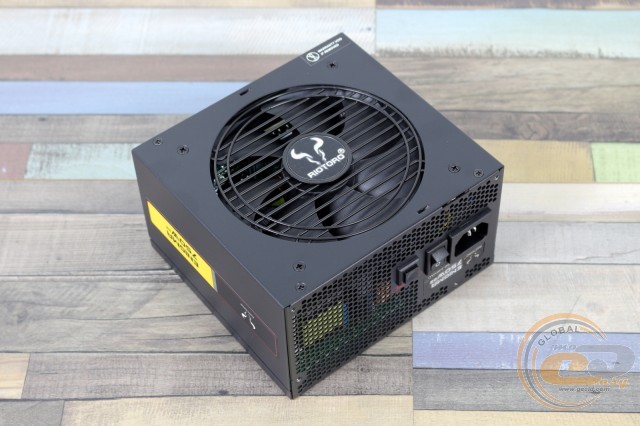

Подобно рассмотренному ранее 650-ваттнику, вся начинка RIOTORO ENIGMA 750WG2 поместилась в корпус обычных размеров. Так что проблем с совместимостью не будет.

RIOTORO ENIGMA 750WG2

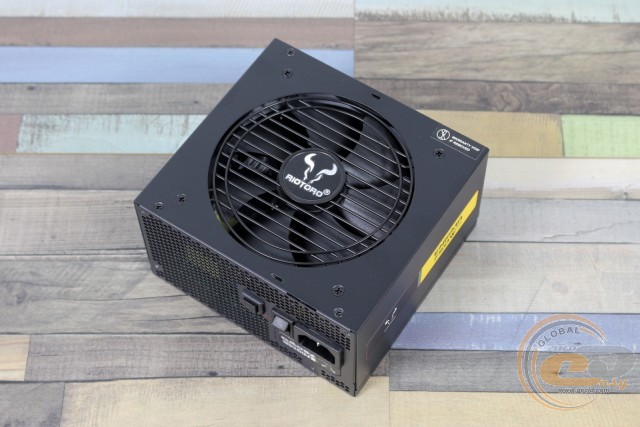

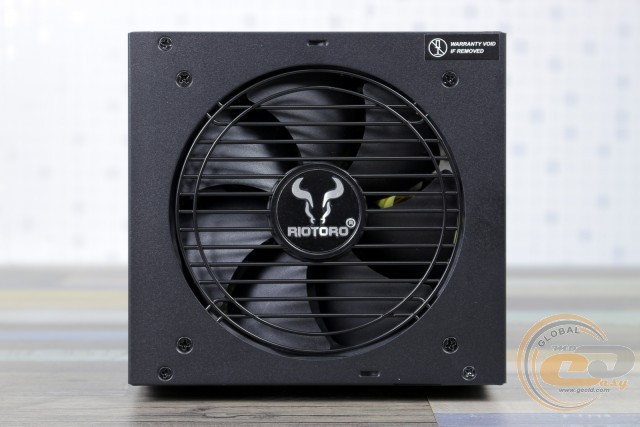

Такие габариты отразились на применяемой вертушке – здесь используется сравнительно компактное 120-мм решение, прикрытое решеткой типа «гриль» с фирменным логотипом. Помимо винтов для фиксации вентилятора, в этой же плоскости ближе к краям имеются винтики для доступа вовнутрь. Шляпка одного из них прикрыта гарантийной наклейкой сроком на целых 10 лет.

RIOTORO ENIGMA 750WG2

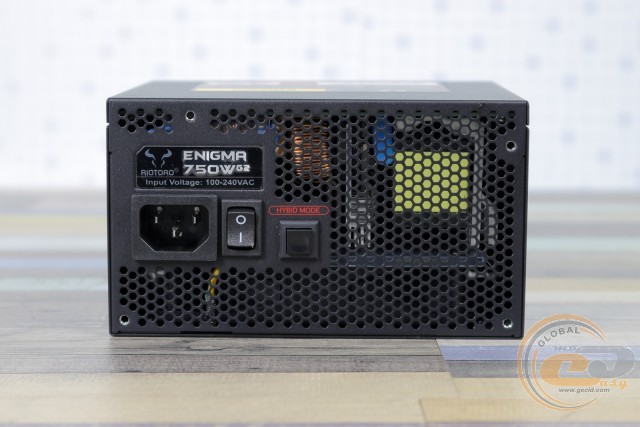

Привычный разъем питания и выключатель в тыльной части дополнены кнопкой переключения режимов вентилятора. Всего их два: привычный, в котором лопасти постоянно вращаются во время работы компьютера, и гибридный, с отключением вертушки при невысоких нагрузках.

Ну а отверстия в виде сот минимизируют сопротивление воздушному потоку.

RIOTORO ENIGMA 750WG2

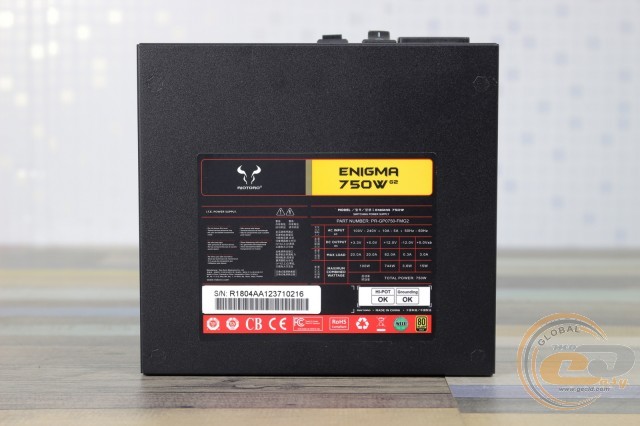

Самое интересное для нас – наклейка с противоположной от вертушки стороны. Из нее узнаем о большой мощности самой востребованной 12-вольтной линии (744 Вт, 99,2% от номинала), а также о возможностях более мелких каналов. Они оказались весьма скромными, что, впрочем, соответствует тенденциям к минимизации количества периферии. В общей сложности линии +5В и +3,3В смогут предоставить 100 Вт.

RIOTORO ENIGMA 750WG2

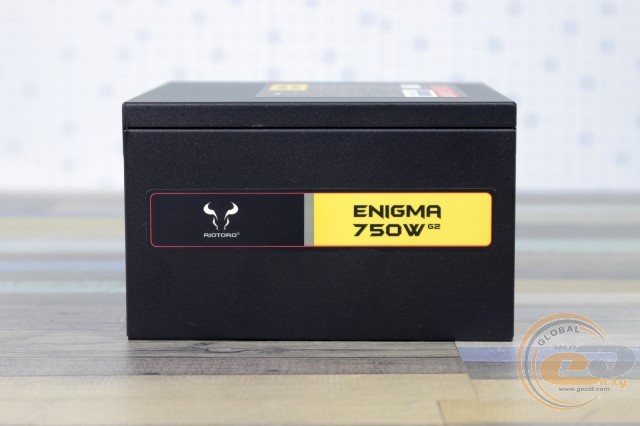

Не обошлось и без наклейки на боковине. В отличие от основной, она будет видна в корпусах, где блок питания не спрятан с глаз долой. Что же, полюбовались – идем дальше.

RIOTORO ENIGMA 750WG2

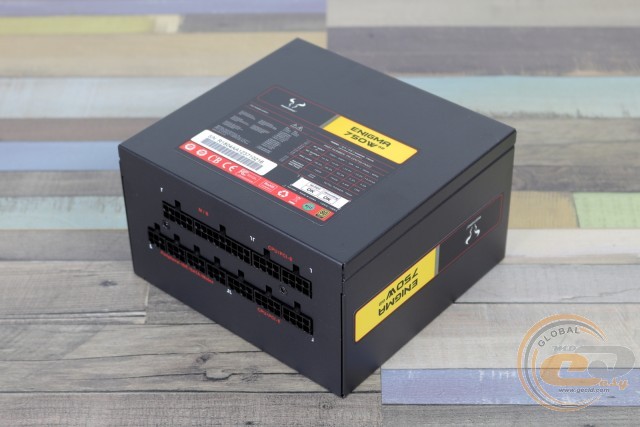

Основные кабели в RIOTORO ENIGMA 750WG2 представлены 20+4-контактным ATX и парой 4+4-контактных ATX12V. Благодаря последним новинку можно использовать даже в составе современных высокопроизводительных платформ.

Только 20+4-контактный ATX набран из круглых проводов в силу его размеров. Остальные же представлены очень легкими в укладке шлейфами. Калибр во всех случаях тот же самый: привычный 18 AWG, то есть около 1 мм в диаметре.

Для подключения видеокарт доступны четыре 6+2-контактных разъема PCIe, чего вполне хватит даже для топовых связок с двумя графическими ускорителями. Да и восьми SATA (на двух отдельных проводах), трех PATA и переходника с PATA на FDD также будет достаточно для абсолютного большинства пользователей.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный ATX

1

65

4+4-контактный ATX12V

2

65

два 6+2-контактных PCIe

2

65-75

четыре SATA

2

45-60-70-85

три PATA

1

45-55-65

переходник с PATA на FDD

1

10

Длины проводов хватит для подключения всех необходимых узлов. Единственное «но»: расстояние между разъемами SATA и PATA в 10-15 см в некоторых ситуациях может быть маловато. Поэтому желательно выбирать корпус, где накопители находятся близко друг к другу.

RIOTORO ENIGMA 750WG2

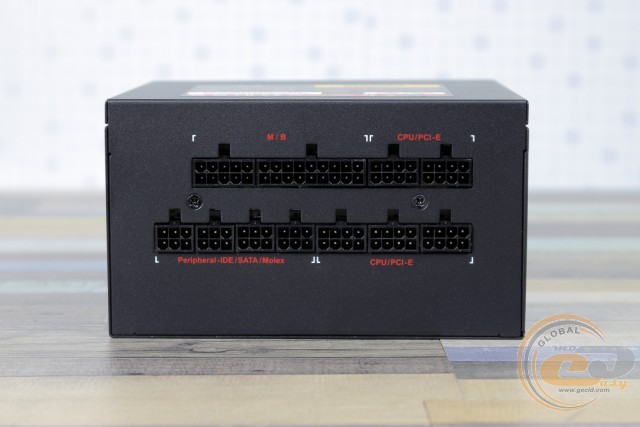

С подключением проводов проблем не будет: все разъемы на источнике подписаны, да и количество контактов для CPU/GPU, периферии и питания системной платы совершенно разное.

Внутреннее устройство

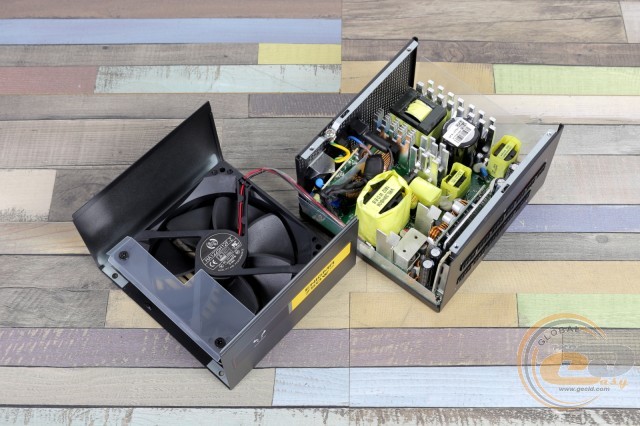

RIOTORO ENIGMA 750WG2

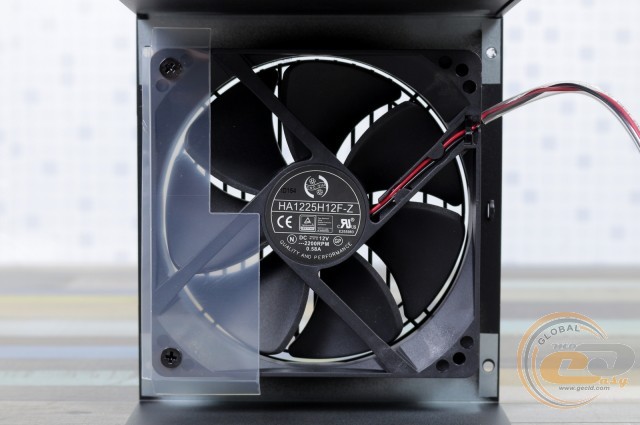

Итак, в чем же заключаются внутренние отличия от «бронзового» RIOTORO ONYX 650W? А они нас встречают с первого взгляда. Семилопастный вентилятор имеет такой же размер 120 мм, но изготовлен HONG HUA, а не YATE LOO. Его маркировка HA1225H12F-Z намекает на использование более надежного гидродинамического подшипника, что подтверждает и сайт производителя. В особо трудные времена пропеллер может разогнаться до 2200 об/мин (0,58 А, 6,96 Вт), но показатели при повседневной эксплуатации оказались гораздо более щадящими для ушей. Для питания используется привычный съемный двухконтактный коннектор.

RIOTORO ENIGMA 750WG2

Для пассивного же отвода применяется целый ряд радиаторов: от изогнутых пластин до гребешков разных форм и размеров. Поэтому мы уже ожидаем низкого нагрева как минимум силовых элементов.

RIOTORO ENIGMA 750WG2 RIOTORO ENIGMA 750WG2

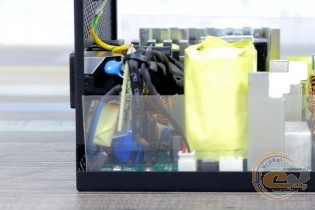

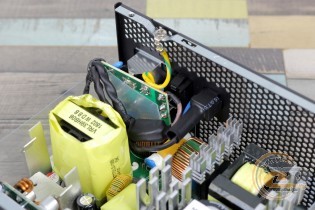

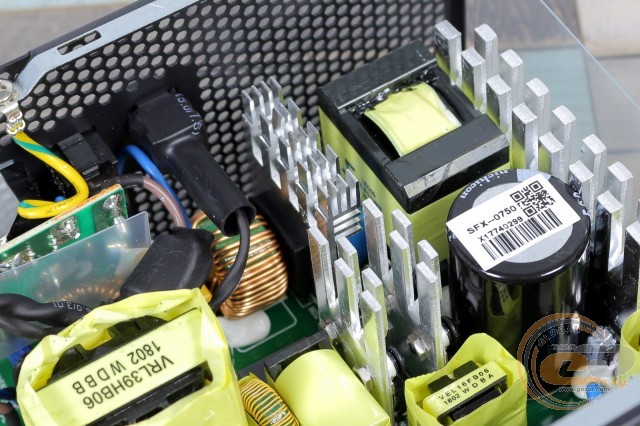

Не в последнюю очередь компактные размеры устройства стали возможными благодаря близости компонентов электромагнитного фильтра. Тем не менее данный узел богат на составляющие: два X- и четыре Y-конденсатора, пара дросселей и даже варистор, которого мы не досчитались в более доступном RIOTORO ONYX.

RIOTORO ENIGMA 750WG2

Чуть дальше размещен радиатор с парой диодных сборок, закрепленных с обеих его сторон. Рассмотреть их маркировку не удалось, но применение сразу пары элементов и наличие отдельного охладителя вселяет доверие.

RIOTORO ENIGMA 750WG2

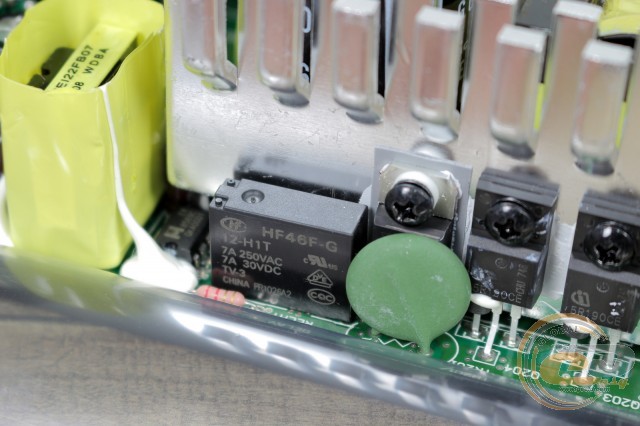

Катушка модуля APFC соседствует со вторым радиатором, который отводит тепло от силовых составляющих данного узла: пары транзисторов Infineon 5R190CE и диода. Добиться высокой энергоэффективности в выключенном состоянии и спящем режиме помогло электромагнитное реле, призванное снять высокое напряжение с основной схемы – явный удел дорогих решений.
