Обзор блока питания RIOTORO ONYX 650W: американец или китаец?

А какие ассоциации возникают у вас при упоминании Калифорнии? AMD, Apple, Intel, NVIDIA, Tesla? Или на ум приходят свыше 300 солнечных дней в год на тихоокеанском побережье? Как бы там ни было, в этом уголке света есть чему вдохновлять и с кого брать пример. Поэтому не удивительно, что именно в столь благоприятной атмосфере в недалеком 2014-ом появилась компания RIOTORO. И избрала она непростую тропу, по которой с завидной частотой курсируют весьма именитые производители. К слову, изготовление компьютерных комплектующих в США было бы нерентабельным. Поэтому, невзирая на страну происхождения, продукция RIOTORO создается на конвейерах Поднебесной.

RIOTORO ONYX 650W

Своими главными козырями молодые калифорнийцы видят честность и открытость (по отношению ко всем: от сотрудников до покупателей), страсть к инновациям и желание создавать продукты на разный вкус. На первый взгляд, может напомнить предвыборную агитацию, не так ли? Что же, давайте узнаем, следует ли голосовать за RIOTORO.

RIOTORO ONYX 650W

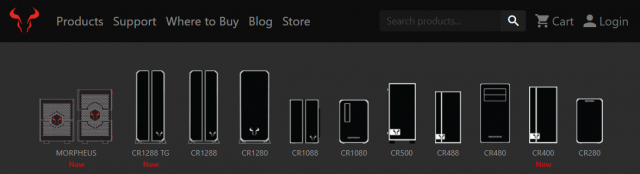

Главным образом ее ассортимент представлен корпусами, блоками питания, охладителями, а также игровыми клавиатурами и мышками. И в каждой из перечисленных веток пользователю есть из чего выбрать.

RIOTORO ONYX 650W

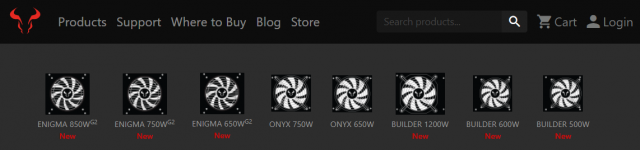

Но затрагивать все сегодня мы не станем, а сосредоточимся на блоках питания. Источники под брендом RIOTORO принадлежат к трем линейкам: ENIGMA (полностью модульные, 80 PLUS Gold), более доступные «бронзовые» ONYX и самые бюджетные (если не считать 1200-ваттника) BUILDER EDITION. С представителем каждой из них мы познакомим вас в отдельном обзоре. Начнем с середнячка RIOTORO ONYX 650W.

RIOTORO ONYX 650W

Серия RIOTORO ONYX пока включает в себя два решения мощностью 650 и 750 Вт. Они отличаются между собой не только мощностью. Описать все различия не получится из-за наличия на руках только младшей модели, но возможности упомянуть о них мы не упустим.

Спецификация

Модель

RIOTORO ONYX 650W

(PR-BP0650-SM)

Тип

ATX 12V

Номинальная мощность, Вт

650

Мощность по каналу 12В, Вт

648

Мощность линий +3,3В и +5В, Вт

130

Количество линий +12В

1

Максимальная нагрузка канала +3,3В, А

25

Максимальная нагрузка канала +5В, А

25

Максимальная нагрузка канала +12В, А

54

Максимальная нагрузка канала -12В, А

0,8

Максимальная нагрузка канала +5Vsb (дежурная линия питания), А

3

Входное напряжение, В

100 − 240

Частота, Гц

47 − 63

Входной ток, А

5 − 12

КПД, %

>85

Сертифицирован 80 PLUS

Bronze

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

>90

PCIe-разъемов

2 (6+2-контактных)

Модульный

Частично

Размеры вентилятора, мм

120 x 120 x 25

Тип подшипников

Скольжения

Защиты

OPP, OVP, UVP, OCP, SCP

Размеры, мм

140 х 150 х 85

Вес, кг

1,6

Гарантия, лет

3

Сайт производителя

RIOTORO

Страница продукта

Упаковка и комплект поставки

Картонная коробка в меру информативная, без каких-либо следов унификации.

RIOTORO ONYX 650W RIOTORO ONYX 650W

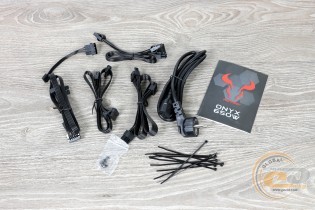

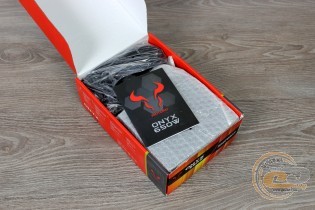

Зато внутри все просто. Источник спрятан в пупырчатую упаковку, кабели также замотаны в полиэтилен – никаких изысканных чехлов или сумочек. Вот на чем нужно экономить. Внутри прозрачного целлофана также нашлись крепежные винты и одноразовые стяжки. Не забыли положить в комплект поставки и руководство пользователя.

Внешний вид

RIOTORO ONYX 650W

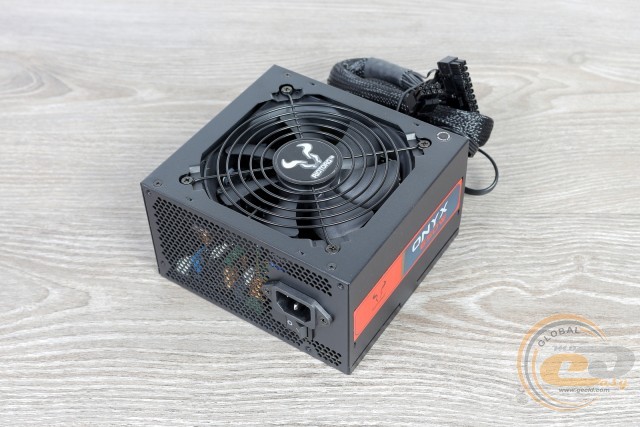

Чего греха таить, RIOTORO ONYX 650W – обычный черный блочек. Но скромная внешность бывает обманчивой. На это намекает красная наклейка на боковине с логотипом производителя и указанием мощности в 650 Вт. Кстати, 750-ваттник также упакован в компактный 140-мм корпус. А это значит, что никаких проблем с совместимостью быть не должно.

RIOTORO ONYX 650W

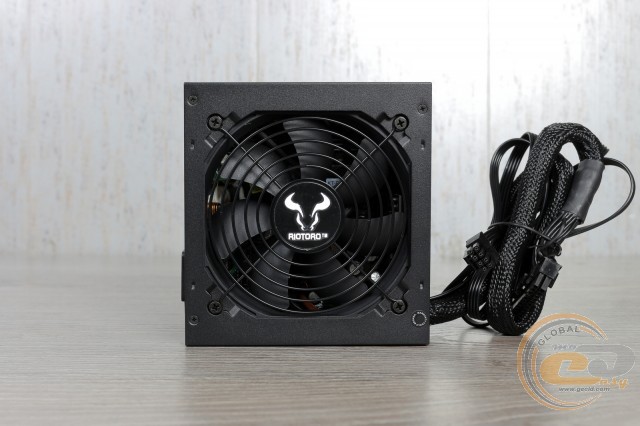

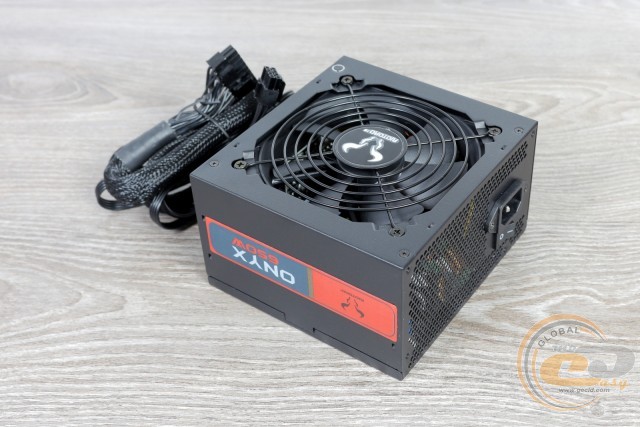

Фирменный логотип намекает то ли на свойственную быкам силу, то ли на любовь к охоте. В любом случае выглядит презентабельно. Эмблема немного отвлекает от классической решетки типа «гриль», крепящейся четырьмя винтами. Рядом разместились винтики поменьше для доступа внутрь устройства. Один из них прикрыт гарантийной наклейкой с трехлетней актуальностью.

RIOTORO ONYX 650W

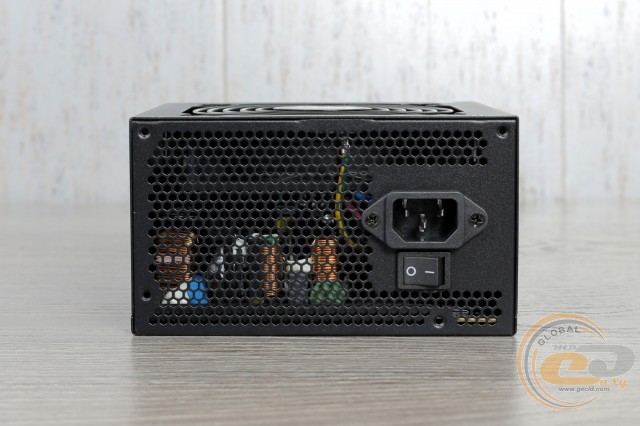

Тыл выполнен в типичном «пчелином» стиле. Такие соты минимально препятствуют потоку воздуха, одновременно защищая внутренности. На небольшом островке имеем привычный дует разъема питания с выключателем.

RIOTORO ONYX 650W

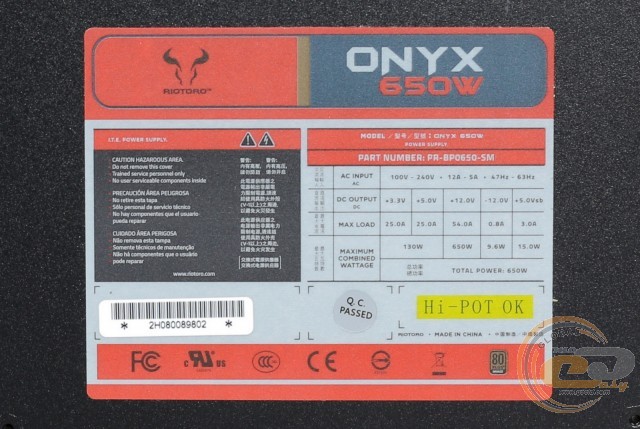

Наклейка настаивает на том, что тестируемый блок питания может выдать 650 Вт мощности. Причем в полном объеме она доступна по самой затребованной линии +12В, хотя двух ватт мы все же не досчитались (12 В х 54 А = 648 Вт). Для более мелких каналов +5В и +3,3В отведены достойные 130 Вт, чего хватит с головой для питания периферии.

А вот 750-ваттник в этом плане немного отстает. 12-вольтная линия по-прежнему в ударе (нагрузка до 744 Вт), но младшие +5В и +3,3В способны выдать всего 100 Вт, то есть по 20 А вместо 25 А.

RIOTORO ONYX 650W

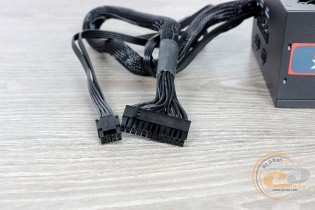

Основные кабели в RIOTORO ONYX 650W представлены 20+4-контактным ATX и разборным 4+4-контактным ATX12V. Только они выведены непосредственно из корпуса БП. Первый набран из круглых проводов и помещен в нейлоновую оплетку. Ну а второй, под стать всем остальным, представлен в виде удобного гибкого шлейфа.

RIOTORO ONYX 650W RIOTORO ONYX 650W

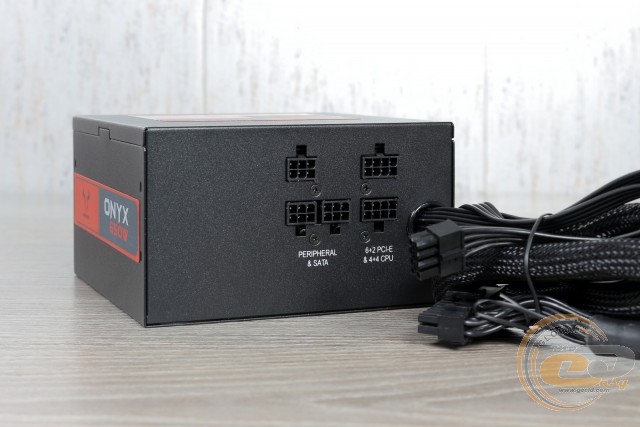

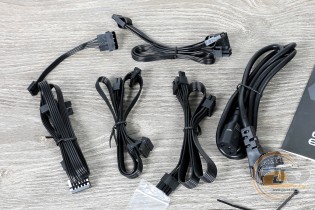

Все остальные провода являются съемными, благодаря чему их можно подсоединить по мере необходимости. Для подключения видеокарт доступны два 6+2-контактных разъема PCIe. В 750-ваттнике количество этих коннекторов аналогичное, что несколько смущает. А вот шести SATA (на двух отдельных проводах), трех PATA и переходника с PATA на FDD вполне хватит для подключения периферии. Разное количество контактов на коннекторах и подписи на корпусе блока питания не позволят перепутать провода при подключении. Кстати, все они выполнены в привычном калибре 18 AWG (около 1 мм в диаметре).

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Выведены из корпуса

20+4-контактный ATX

1

55

4+4-контактный ATX12V

1

60

Модульные

два 6+2-контактных PCIe

1

55-65

три SATA

2

45-55-70

три PATA

1

45-55-70

переходник с PATA на FDD

1

15

Длины проводов хватит для подключения всех необходимых узлов. Хотелось бы увеличить лишь расстояние между SATA-разъемами. Ведь нередко в современных корпусах накопители монтируются в совершенно разных местах. Обязательно учтите этот момент при желании использовать большую дисковую подсистему.

Внутреннее устройство

RIOTORO ONYX 650W

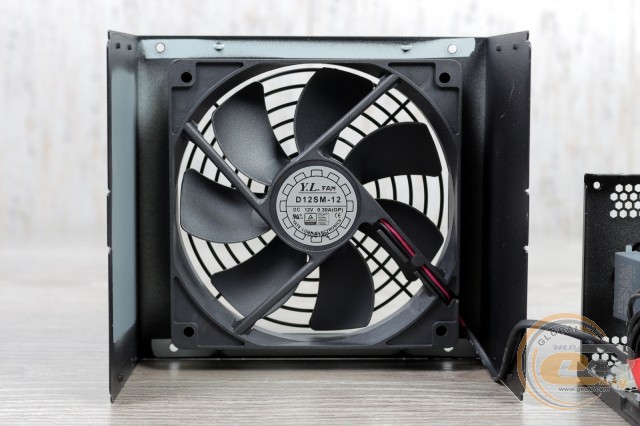

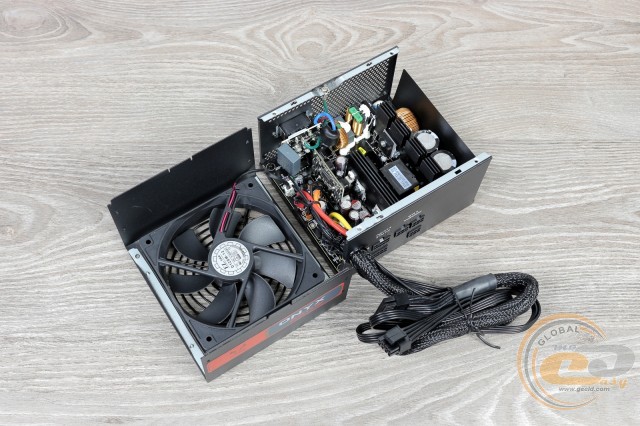

Итак, что же скрывается под вполне обычной внешностью RIOTORO ONYX 650W? Активное охлаждение возложено на 120-мм 7-лопастный вентилятор YATE LOON D12SM-12 с частотой вращения до 1650 об/мин.

RIOTORO ONYX 650W

Через съемный 2-контактный коннектор вертушка потребляет 3,6 Вт электроэнергии (12 В при 0,3 А), а в ее основе используется простенький подшипник скольжения. Отметим, что аналогичное решение нам уже попадалось ранее, но внутри более бюджетного CHIEFTEC GPA-500B8.

RIOTORO ONYX 650W

Пассивный же отвод тепла возложен на парочку черных радиаторов с аккуратным четырехполосным гребешком. Об эффективности данных элементов мы расскажем чуть ниже.

RIOTORO ONYX 650W RIOTORO ONYX 650W

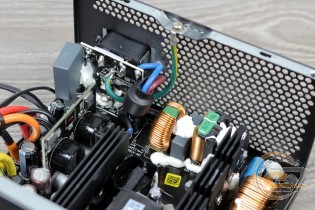

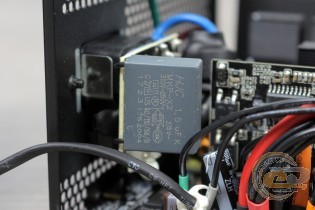

Электромагнитный фильтр у входного разъема включает в себя полный набор X- и Y-конденсаторов, а также пару дросселей (второй несколько непривычной формы). Пустующее место у первой катушки обычно занимает варистор, несущий в себе функцию грозозащиты.

RIOTORO ONYX 650W

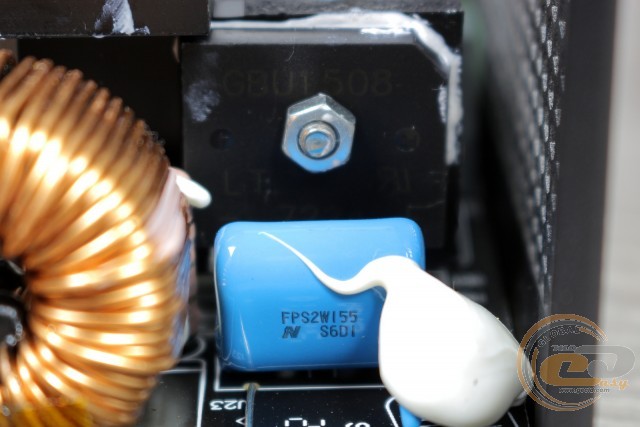

Далее следует пара диодных сборок GBU1508, закрепленных с обеих сторон радиатора. Каждая из них рассчитана на выпрямление тока силой до 15 А.

RIOTORO ONYX 650W

Вдоль одного из бортов расположилась катушка модуля APFC. Соседствующие силовые элементы размещены на том же вышеупомянутом радиаторе, но уже у более разветвленной его части.

RIOTORO ONYX 650W

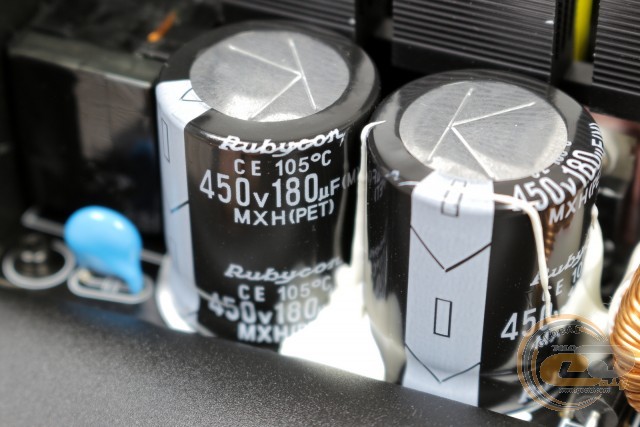

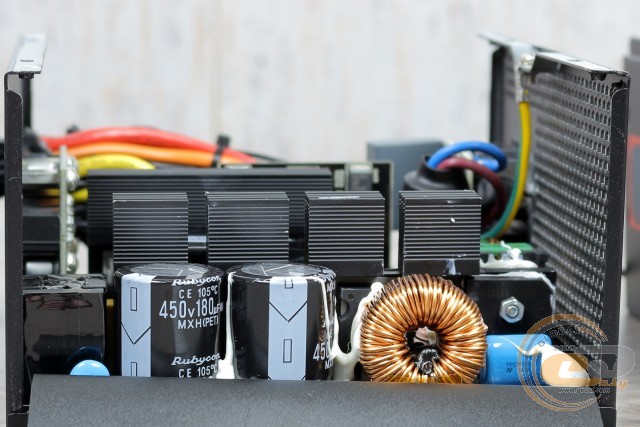

Входные конденсаторы – это пара японских решений от Rubycon общей сравнительно невысокой емкостью 360 мкФ (2 х 180 мкФ). Помимо достойного качества, также радует их принадлежность к высокотемпературной серии.
