Обзор блока питания Seasonic A12-600: наконец-то дождались!

Многие наши читатели наверняка мечтали иметь в своем системнике блок питания от Seasonic. Но поскольку он не влияет на количество FPS, плавность и качество картинки, то нередко бюджет на покупку источника оказывался весьма скромным. В таком случае на БП от Sea Sonic Electronic попросту не хватало денег.

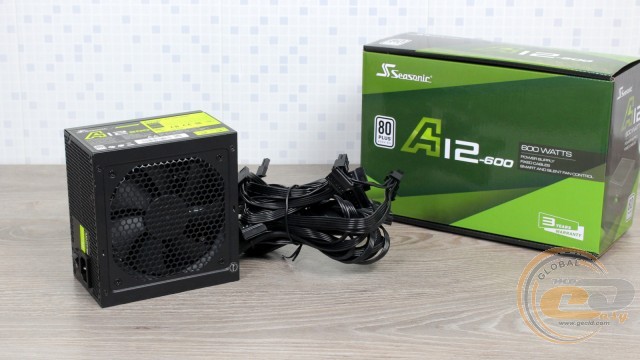

Seasonic A12-600

Так было до последнего времени, а именно до лета 2020-го. Тогда свет увидели устройства линейки Seasonic A12, которые наконец-то добрались и до нашего рынка. Их отличительной особенностью являются как раз скромные ценники: от $55 за 500-ваттник до $70 за решение мощностью 700 Вт. К нам же попала промежуточная модель. Встречайте, Seasonic A12-600 (SSR-600RA) с ценником $60.

Спецификация

Модель

Seasonic A12-600
(SSR-600RA)

Тип

ATX12V / EPS12V

Номинальная мощность, Вт

600

Мощность по каналу 12В, Вт

576

Мощность линий +3,3В и +5В, Вт

100

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

20

Максимальный выходной ток канала +5В, А

20

Максимальный выходной ток канала +12В, А

48

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

2,5

Входное напряжение, В

200 − 240

Частота, Гц

50 − 60

Входной ток, А

4

КПД, %

≤86

Сертифицирован 80 PLUS

White 230V EU

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

99

PCIe-разъемов

4 (6+2-контактные)

Модульный

Нет

Размеры вентилятора, мм

120 х 120 х 25

Тип подшипника вентилятора

Скольжения

Среднее время наработки вентилятора на отказ (MTBF), часов

30 000

Защиты

OVP, UVP, OPP, SCP

Размеры источника, мм

141 х 152 х 85

Время наработки на отказ БП (MTBF), часов

100 000

Гарантия, лет

3

Сайт производителя

Seasonic

Seasonic A12

Упаковка и комплект поставки

По самой коробке и не скажешь, что речь идет о бюджетном устройстве – она яркая, красивая и без следов унификации. Информации здесь достаточно, правда, как обычно потребуется знание английского.

Seasonic A12-600

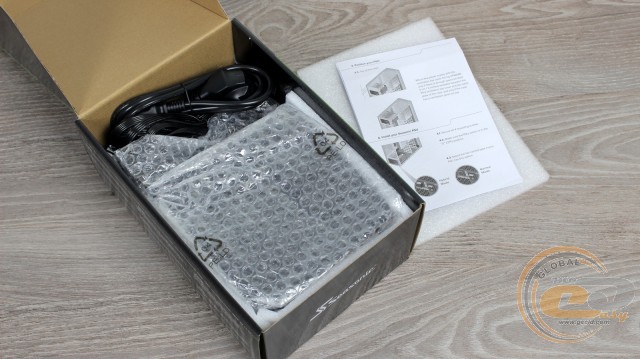

Внутри источник хорошо упакован, в отличие от множества OEM-решений.

Seasonic A12-600

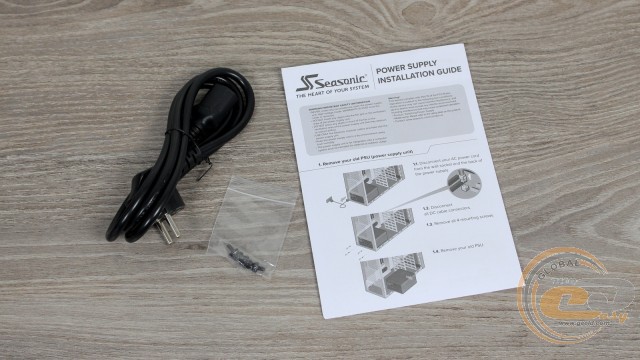

В комплекте поставки нашелся сетевой шнур питания, крепежные винты и документация. Если бы положили еще парочку одноразовых стяжек, было бы вообще замечательно.

Внешний вид

Seasonic A12-600

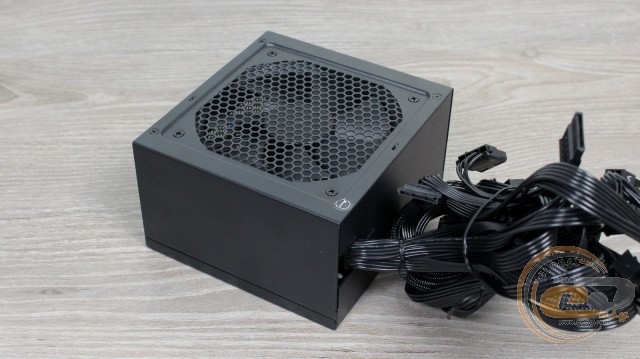

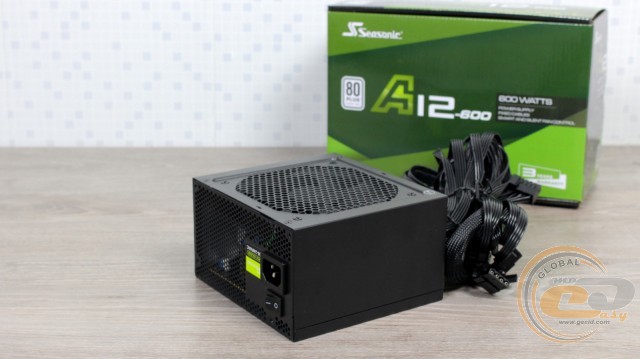

Корпус Seasonic A12-600 очень напоминает другое сравнительно доступное творение производителя – Seasonic S12III. Имеем тот же черный матовый окрас и аналогичную форму вырезов и изгибов. Вся начинка вместилась в компактную коробочку с габаритами 141 х 152 х 85 мм, поэтому никаких проблем с совместимостью не предвидится.

Seasonic A12-600

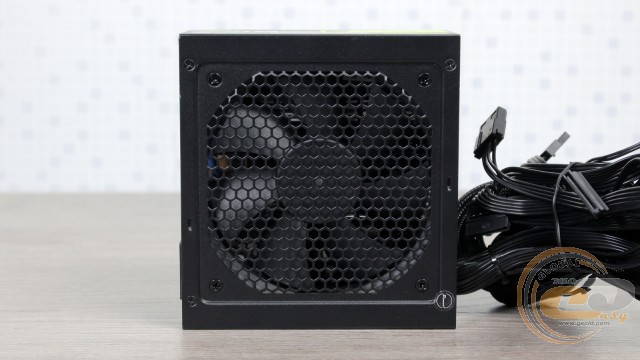

Вентилятор диаметром 120 мм разместился ровно посередине панели. В этой же плоскости предусмотрено восемь винтов: по четыре для крепления вертушки и доступа к внутренним компонентам. Один из них прикрыт гарантийной наклейкой с 3-летним сроком действия. Это хороший показатель для недорогого источника. Хотя на остальные потребительские решения производитель предоставляет как минимум 5-летнюю гарантию.

Seasonic A12-600

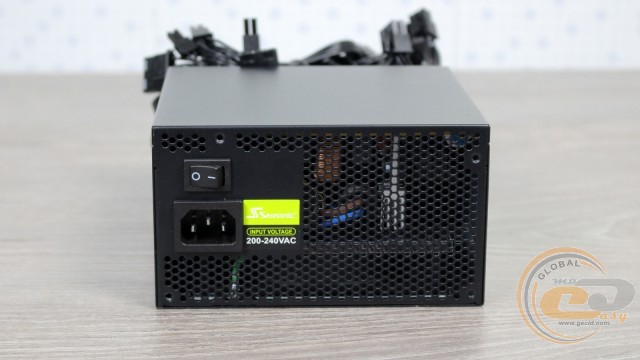

Отличительной чертой тыльной панели является наклейка в кислотных тонах, которая сообщает о поддержке напряжений номиналом 200 – 240 В. Также на месте привычная кнопка включения, входной разъем питания и множество отверстий в виде сот.

Seasonic A12-600

Одна из боковин – сама скромность.

Seasonic A12-600

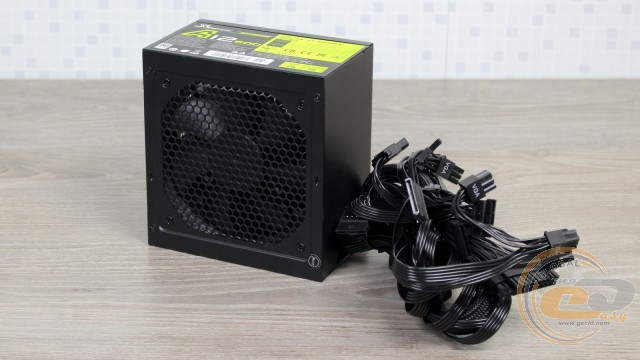

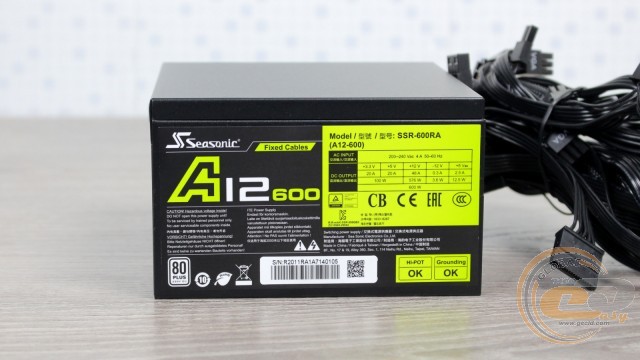

Вторая же несет на себе электротехнические показатели. Она напоминает об использовании одной 12-вольтной линии мощностью 96% от номинала – очень хороший показатель, заметно выше, чем в устройствах с групповой стабилизацией. На младшие же каналы +3,3В и +5В выделено 100 Вт (по 20 А), чего в современных реалиях должно вполне хватить.

Seasonic A12-600

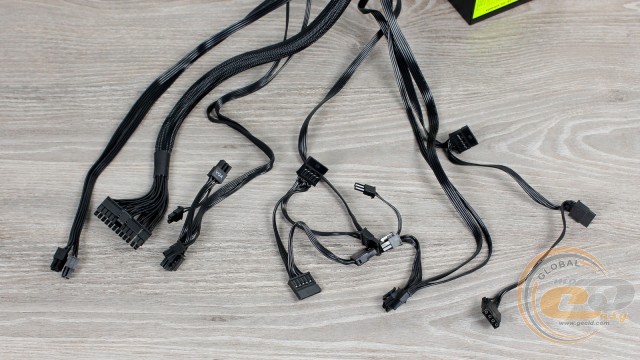

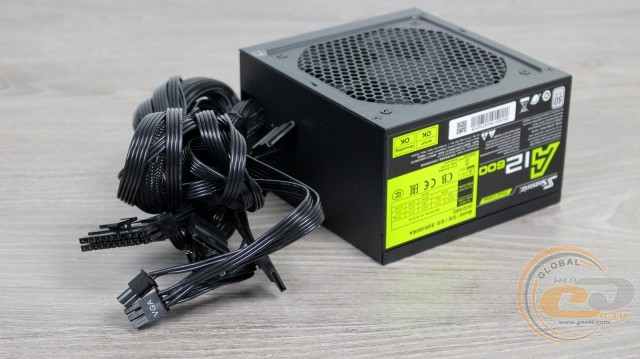

Все кабели у Seasonic A12-600 выведены из корпуса. Для удобства укладки они выполнены в виде гибких шлейфов. Калибр одинаковый – 18 AWG. Исключением из правила стал 20+4-контактный ATX, который спрятан в оплетку и набран из проводов разного диаметра.

Seasonic A12-600

Основные коннекторы питания представлены 20+4-контактным ATX и 4+4-контактным ATX12V. А для питания графической подсистемы в составе новинки есть четыре 6+2-контактных PCIe на двух проводах. Периферийные коннекторы позволят подсоединить пять устройств SATA и два PATA.

Seasonic A12-600

Отметим, что 700-ваттная модель обладает аналогичным набором разъемов, а вот в 500-ваттнике предусмотрено только два 6+2-контактных PCIe.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Калибр проводов

20+4-контактный ATX

1

55

18-24 AWG

4+4-контактный ATX12V

1

60

18 AWG

6+2-контактный PCIe

2

60-65

18 AWG

три SATA + один PATA

1

45-60-70-85

18 AWG

два SATA + один PATA

1

35-50-65

18 AWG

Внутреннее устройство

Seasonic A12-600

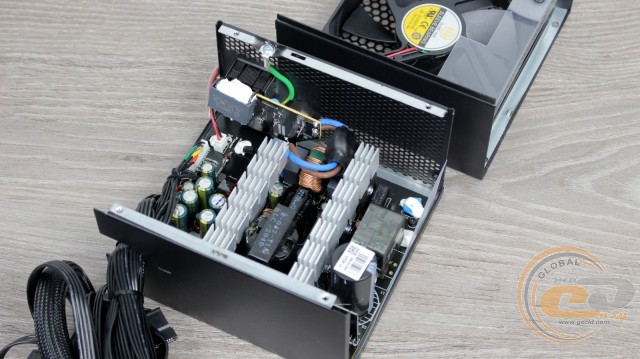

С внешностью разобрались. Время открутить винтики (мы-то за гарантию не переживаем) и посмотреть на внутреннюю начинку.

Seasonic A12-600

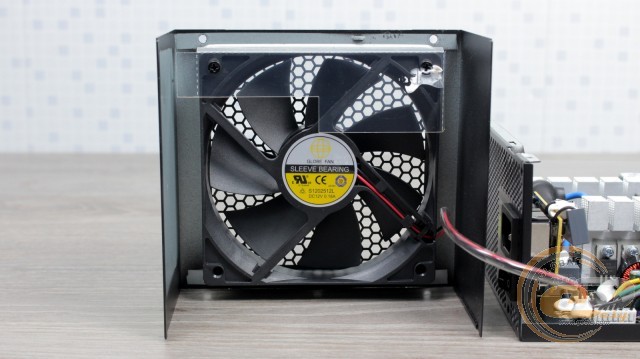

За активное охлаждение в Seasonic A12-600 отвечает 120-мм 7-лопастный вентилятор GLOBE FAN S1202512L, который потребляет 2,16 Вт (12 В при 0,18 А). Его мы уже встречали в других близких по уровню блоках питания (например, в CHIEFTEC BDF-600S). Для подключения вертушки используется съемный двухконтактный коннектор. В ее основе находится простой подшипник скольжения. Не обошлось и без прозрачной пластины, призванной оптимизировать воздушные потоки внутри устройства.

Seasonic A12-600

Радиаторов здесь всего два. Судя по их форме и размерам, гребешки в первичной и вторичной цепях должны хорошо справляться со своей задачей.

Seasonic A12-600

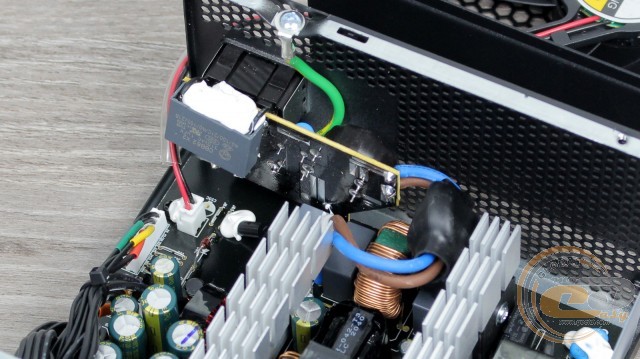

Теперь окунемся еще глубже внутрь Seasonic A12-600. Входной EMI-фильтр включает в себя пару X- и четыре Y-конденсатора (половина из них распаяна на плате у входного разъема), два дросселя, терморезистор и реле. А вот варистора здесь не оказалось.
