Обзор блока питания Seasonic B12 BC-750: в поисках десяти отличий

Дорогие читатели, продолжаем знакомить вас со сравнительно доступными устройствами от Sea Sonic Electronic. Напомним, началось все с Seasonic A12-600 за $60, продолжением цикла стал Seasonic B12 BC-550 за $73, а теперь на очереди Seasonic B12 BC-750 с ценником около $100.

Seasonic B12 BC-750

С одной стороны, такое устройство уже не назовешь бюджетным. С другой – это все же самый доступный 750-ваттник от данного производителя. И поскольку в наших руках уже побывала 550-ваттная модель из линейки Seasonic B12, то нам вдвойне интереснее посмотреть на начинку и возможности старшего брата. Надеемся, и вы того же мнения.

Спецификация

Модель

Seasonic B12 BC-750
(A751BCAFH)

Тип

ATX12V / EPS12V

Номинальная мощность, Вт

750

Мощность по каналу 12В, Вт

744

Мощность линий +3,3В и +5В, Вт

100

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

20

Максимальный выходной ток канала +5В, А

20

Максимальный выходной ток канала +12В, А

62

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

2,5

Входное напряжение, В

100 − 240

Частота, Гц

50 − 60

Входной ток, А

10

КПД, %

≤89

Сертифицирован 80 PLUS

Bronze

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

98

PCIe-разъемов

4 (6+2-контактные)

Модульный

Нет

Размеры вентилятора, мм

120 х 120 х 25

Тип подшипника вентилятора

Скольжения

Среднее время наработки вентилятора на отказ (MTBF), часов

25 000

Защиты

OVP, OCP, OPP, SCP

Размеры источника, мм

142 х 152 х 85

Время наработки на отказ БП (MTBF), часов

100 000

Гарантия, лет

5

Сайт производителя

Seasonic

Seasonic B12 BC

Упаковка и комплект поставки

Красивая фирменная коробка описывает все ключевые особенности Seasonic B12 BC-750.

Seasonic B12 BC-750

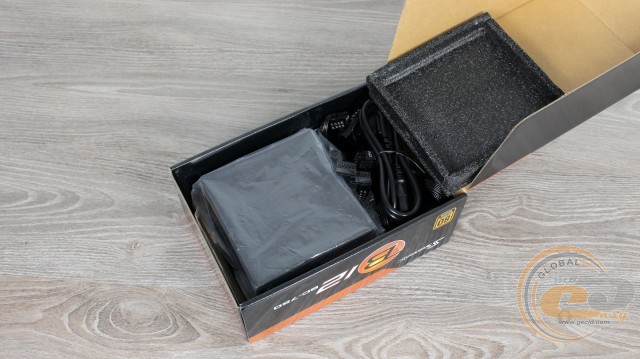

Благо, и с сохранностью во время транспортировки проблем быть не должно – спасибо смягчающим элементам внутри.

Seasonic B12 BC-750

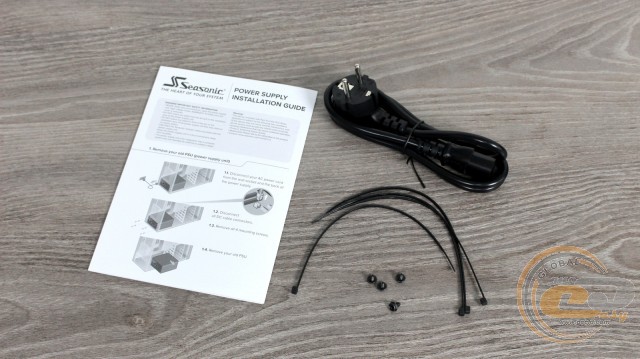

Комплектация источника минимальная, зато в наличии все необходимое: сетевой шнур питания, крепежные винты, стяжки для проводов и руководство пользователя.

Внешний вид

Seasonic B12 BC-750

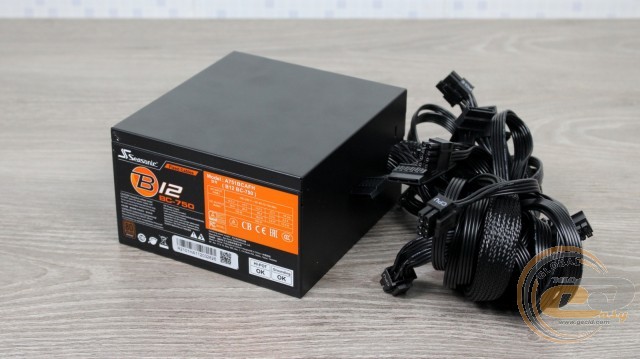

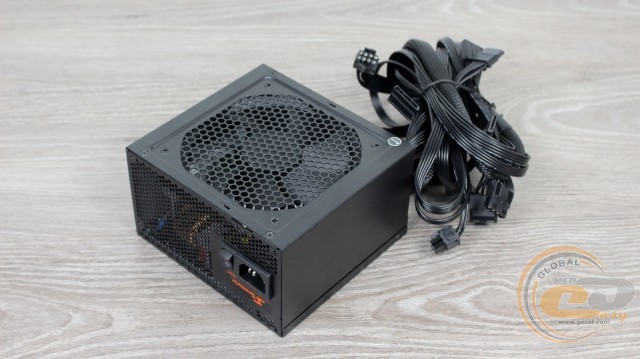

Внешность новинки нам уже хорошо знакома. Компактный черный корпус, вырезы в виде сот над вентилятором, гарантийная наклейка на одном из винтов – все это мы видели и в других бюджетниках Sea Sonic Electronic. А вот оранжевый цвет наклеек позволит безошибочно определить именно устройство из линейки Seasonic B12.

Seasonic B12 BC-750

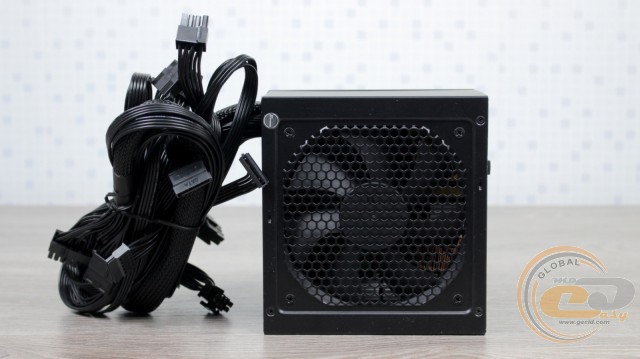

Вертушка имеет привычный диаметр 120 мм. Увы, доступ внутрь устройства будет открыт только спустя 5 лет после покупки – в противном случае вы лишаетесь столь длительной гарантии.

Seasonic B12 BC-750

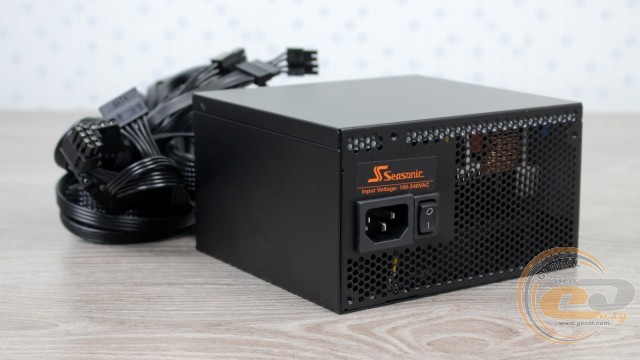

Тыльная наклейка напоминает нам о поддержке широкого диапазона входных напряжений (в отличие от линейки Seasonic A12). Под ней же разместилась кнопка включения и входной разъем питания. Ну а львиную часть площади поверхности занимает множество «сотовых» отверстий.

Seasonic B12 BC-750

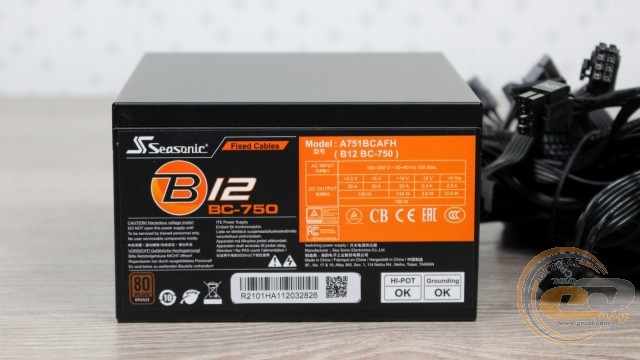

Но больше всего нас интересует информация на одной из боковин Seasonic B12 BC-750. Радует использование единственной 12-вольтной линии мощностью целых 99,2% от номинала. Да и значения 100 Вт вполне хватит для пары младших каналов +3,3В и +5В (максимум по 20 А на каждый).

Seasonic B12 BC-750

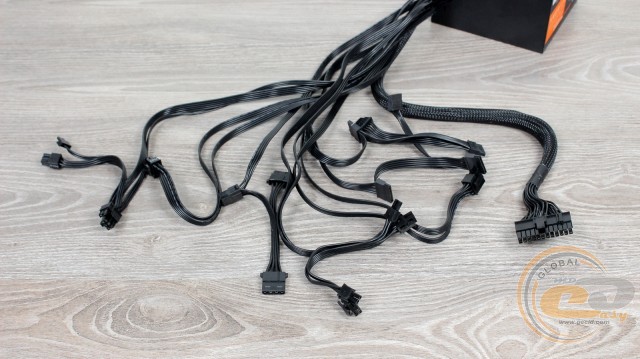

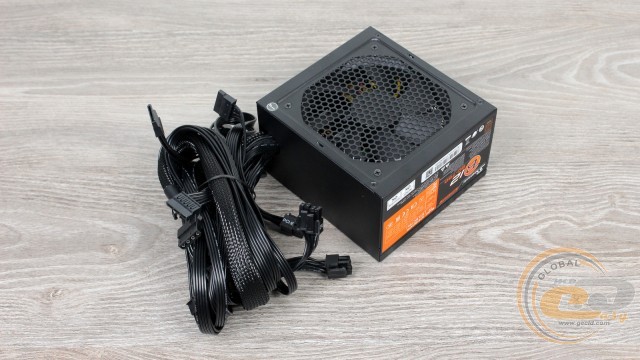

Поскольку перед нами сравнительно доступное устройство, то все его кабели выведены из корпуса. Абсолютное большинство из них (кроме 20+4-контактного ATX) выполнено в виде гибких шлейфов, которые очень удобны в укладке. Да и внутри корпуса с прозрачной боковиной они будут смотреться красиво. Калибр для всех проводов выбран одинаковый – 18 AWG.

Seasonic B12 BC-750

Основные коннекторы питания представлены 20+4-контактным ATX и парой 8-контактных ATX12V (один из которых разборный). То есть Seasonic B12 BC-750 может запитать даже топовую систему с парой CPU на борту. А четыре 6+2-контактных PCIe на двух отдельных проводах позволят подключить парочку мощных видеоускорителей. Замыкают наш список периферийные коннекторы, которых наверняка хватит для абсолютного большинства пользователей: имеем шесть SATA и три PATA.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Калибр проводов

20+4-контактный ATX

1

55

18 AWG

8-контактный ATX12V

1

70

18 AWG

4+4-контактный ATX12V

1

60

18 AWG

два 6+2-контактных PCIe

2

55-70

18 AWG

три SATA

2

42-55-67

18 AWG

три PATA

1

42-55-67

18 AWG

Внутреннее устройство

Seasonic B12 BC-750

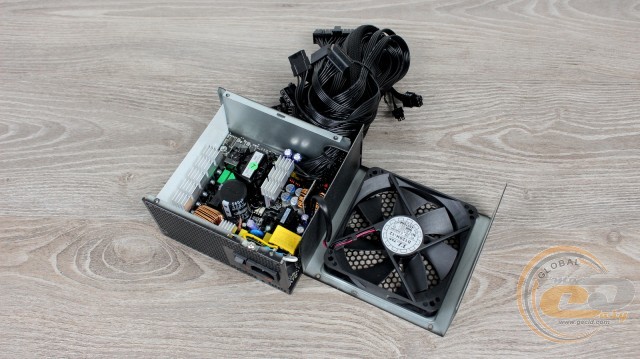

Давайте теперь посмотрим, что скрывается внутри Seasonic B12 BC-750.

Seasonic B12 BC-750

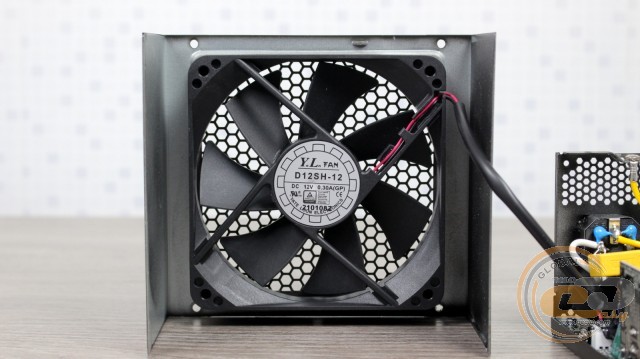

Подобно младшему решению, активная циркуляция воздуха возложена на 120-мм вентилятор YATE LOON D12SH-12, который потребляет 3,6 Вт (12 В при 0,3 А). Частота его вращения заявлена на уровне до 2200 об/мин, но в реальности мы увидели не более 1750 об/мин. Это продлит жизнь вентилятору, что немаловажно, учитывая использование в его основе простой втулки.

Seasonic B12 BC-750

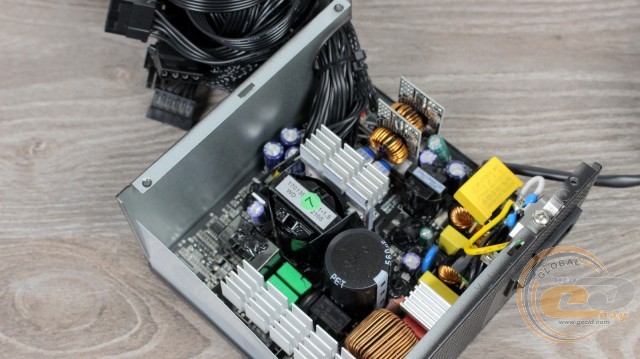

Алюминиевые радиаторы разной формы и размеров охлаждают диодные сборки, силовые элементы первичной и вторичной цепей, а также модуля APFC. В 550-ваттнике они справлялись на «отлично», а как здесь – далее обязательно посмотрим.

Seasonic B12 BC-750

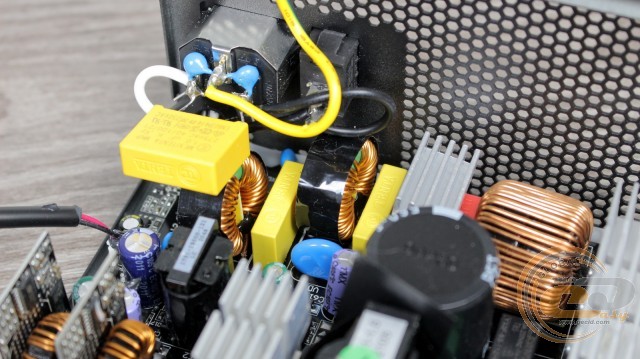

Но начнем мы с входного фильтра. В его состав вошли три X- и четыре Y-конденсатора (часть распаяна на плате у входного разъема), три дросселя, варистор и плавкий предохранитель. На первом радиаторе закреплена диодная сборка, рассмотреть маркировку которой не удалось. Также неподалеку распаяны терморезистор и реле для защиты от больших пусковых токов.

Seasonic B12 BC-750

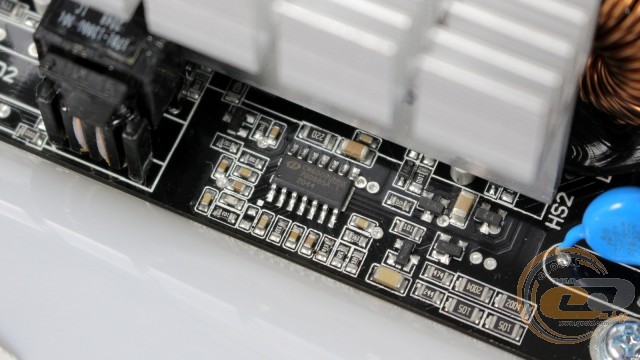

За работу компонентов узла APFC отвечает контроллер CM6502UHHX. Он взаимодействует с тремя силовыми элементами на втором радиаторе и габаритным дросселем.
