Обзор блока питания Seasonic FOCUS GX-650: уже не CORE, еще не PRIME

25-01-2021

Линейка Seasonic FOCUS включает в себя исключительно «золотые» и «платиновые» решения. Тем не менее, производитель позаботился о некотором их разнообразии.

Топовые блоки питания Seasonic FOCUS PX имеют сертификат 80 PLUS Platinum, полностью модульную систему кабелей и 10-летнюю гарантию, а их мощность варьируется от 550 до 850 Вт ($135 – 210).

Самые доступные Seasonic FOCUS GM несут на себе ярлычок 80 PLUS Gold, являются частично модульными, а гарантия действует 7 лет. Но и стоят такие решения заметно дешевле – на том же Amazon за самый мощный 850-ваттник просят всего $130. Самое печальное то, что на отечественном рынке модели с индексом GM пока не представлены.

Seasonic FOCUS GX-650

Зато в продаже есть промежуточные решения Seasonic FOCUS GX: 80 PLUS Gold, 10 лет гарантии, полностью модульные кабели и ценник от $117 за 550-ваттник до $250 за киловаттный БП. А модели мощностью от 750 до 1000 Вт представлены еще и в белом цвете. Мы же с вами познакомимся именно с черным 650-ваттником Seasonic FOCUS GX-650 (SSR-650FX) за $150.

Спецификация

Модель

Seasonic FOCUS GX-650
(SSR-650FX)

Тип

ATX12V / EPS12V

Номинальная мощность, Вт

650

Мощность по каналу 12В, Вт

648

Мощность линий +3,3В и +5В, Вт

100

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

20

Максимальный выходной ток канала +5В, А

20

Максимальный выходной ток канала +12В, А

54

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

3

Входное напряжение, В

100 − 240

Частота, Гц

50 − 60

Входной ток, А

4,5 – 9

КПД, %

≤92%

Сертифицирован 80 PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

99

PCIe-разъемов

4 (6+2-контактные)

Модульный

Да

Размеры вентилятора, мм

120 х 120 х 25

Тип подшипника вентилятора

FDB

Время наработки на отказ вертушки (MTBF), часов

50 000

Защиты

OPP, OVP, UVP, OCP, OTP, SCP

Размеры источника, мм

140 х 150 х 86

Гарантия, лет

10

Время наработки на отказ БП (MTBF), часов

100 000

Сайт производителя

Seasonic

Seasonic FOCUS GX

Упаковка и комплект поставки

Коробка в фирменных цветах линейки сразу же сообщает ключевые преимущества устройства, а также напоминает о получении Seasonic FOCUS звания лучшей серии блоков питания от ассоциации European Hardware Awards. На месте описание целого ряда ключевых особенностей и подробные характеристики, правда, все на английском.

Seasonic FOCUS GX-650

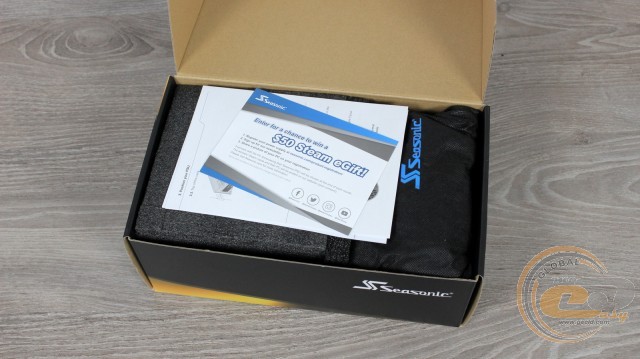

Внутри компоненты плотно упакованы, поэтому за сохранность при транспортировке можно не переживать.

Seasonic FOCUS GX-650

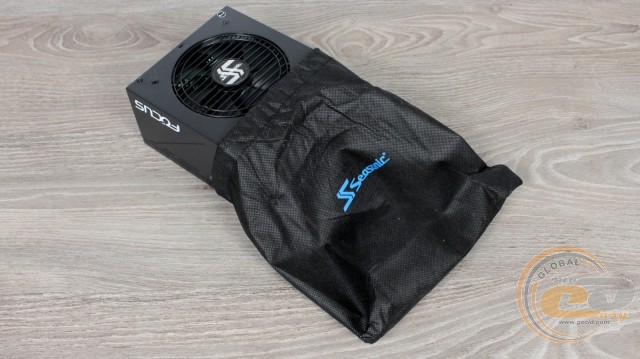

В одном чехле поставляется сам блок питания, а во втором – отстегивающиеся кабели для подключения комплектующих.

Seasonic FOCUS GX-650

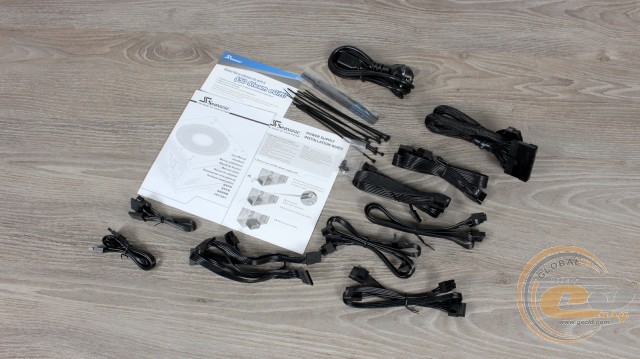

Также в коробке нашлись:

  • сетевой шнур питания;
  • крепежные винты в пакете;
  • набор многоразовых и одноразовых стяжек;
  • бумажная документация.

Внешний вид

Seasonic FOCUS GX-650

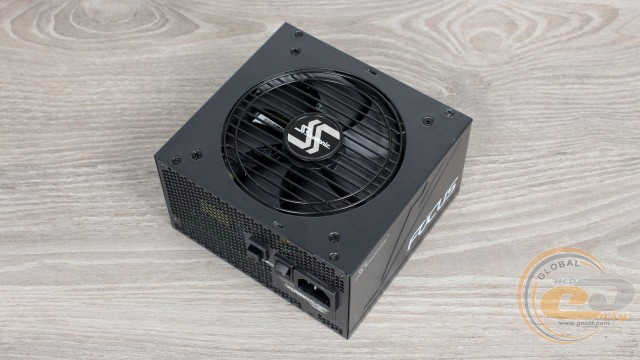

Узнать производителя легко по логотипу на решетке типа «гриль». В остальном внешность Seasonic FOCUS GX-650 не особо выделяется на фоне конкурентов, а вся начинка поместилась в компактный корпус с габаритами 140 х 150 х 86 мм. Следовательно, данному источнику найдется место в любом системнике с поддержкой блоков питания формата ATX.

Seasonic FOCUS GX-650

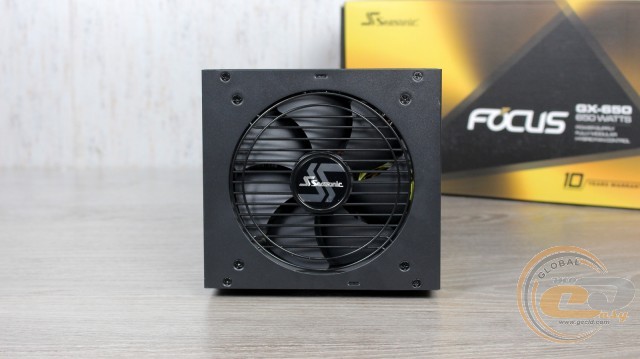

Вентилятор диаметром 120 мм разместился ровно посередине панели. В этой же плоскости предусмотрено восемь винтов: по четыре для крепления пропеллера и доступа к внутренним компонентам.

Seasonic FOCUS GX-650

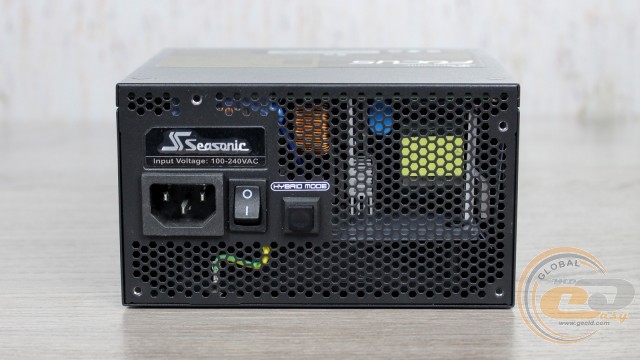

Ну а на тыльной панели, около продолговатых сотовых отверстий, находятся: кнопка включения устройства, переключатель гибридного режима работы вертушки и входной разъем питания с фирменным «шильдиком».

Seasonic FOCUS GX-650

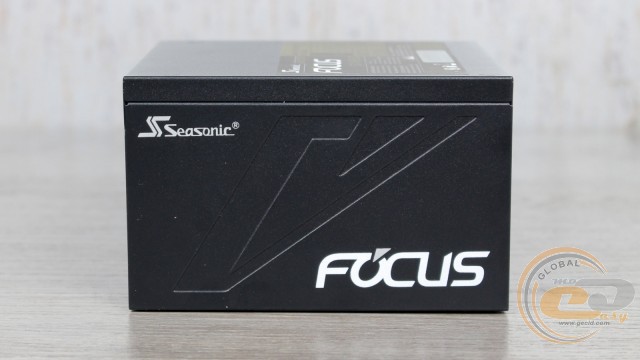

Помимо упоминания линейки, боковины также украшены фирменной перфорацией.

Seasonic FOCUS GX-650

Главным информатором традиционно выступает наклейка. Она напоминает об использовании одной 12-вольтной линии мощностью 99,7% от номинала – отличный показатель, учитывая ее востребованность. А вот на младшие каналы +3,3В и +5В выделено 100 Вт (по 20 А), чего в современных реалиях должно вполне хватить.

Seasonic FOCUS GX-650

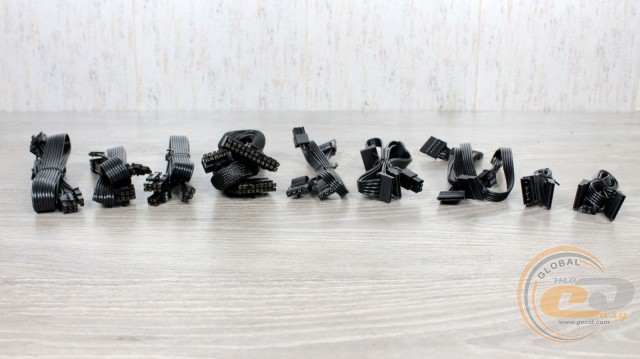

Все кабели у Seasonic FOCUS GX-650 полностью модульные. Для удобства укладки они выполнены в виде гибких шлейфов. Калибр всех проводов одинаковый – 18 AWG. Такого показателя достаточно для самых нагруженных линий, а если говорить о питании периферии, то он выбран с запасом.

Seasonic FOCUS GX-650

Основные коннекторы питания (20+4-контактный ATX и пара 4+4-контактных ATX12V) обеспечивают поддержку компьютеров с одним или двумя CPU. А для питания графической подсистемы в составе новинки имеются четыре 6+2-контактных PCIe на двух проводах. Разнообразные периферийные коннекторы (прямые и Г-образные, с разным количеством разъемов и длиной кабелей) позволят подсоединить до десяти устройств SATA и до трех PATA.

Бонусом стал переходник с одного PATA на два SATA 3.3. Последний лишен одного из проводов питания для поддержки накопителей с функцией «Power Disable».

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Калибр применяемых проводов

Модульные разъемы

20+4-контактный ATX

1

60

18 AWG

4+4-контактный ATX12V

2

65

18 AWG

6+2-контактный PCIe

2

65-75

18 AWG

четыре SATA

2

40-55-70-85

18 AWG

два SATA

1

30-45

18 AWG

три PATA

1

40-55-70

18 AWG

Переходник

с PATA на два SATA 3.3

1

15-30

18 AWG

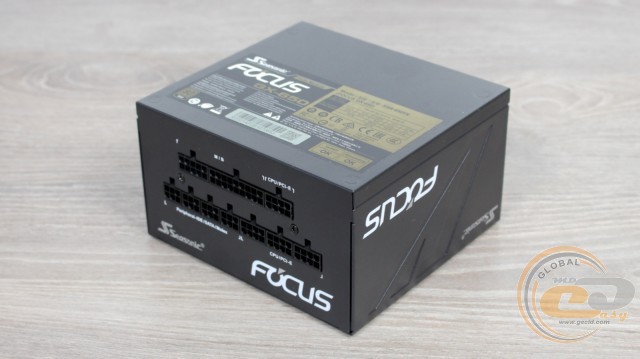

Seasonic FOCUS GX-650

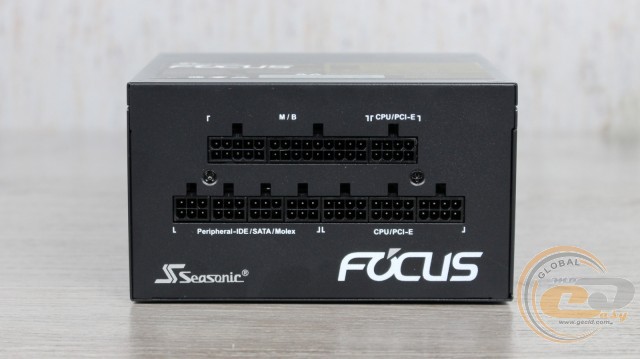

Кстати, все разъемы для подключения кабелей подписаны, поэтому с данной процедурой справится даже новичок. Тем более что форма отверстий не позволит ошибиться.

Внутреннее устройство

Seasonic FOCUS GX-650

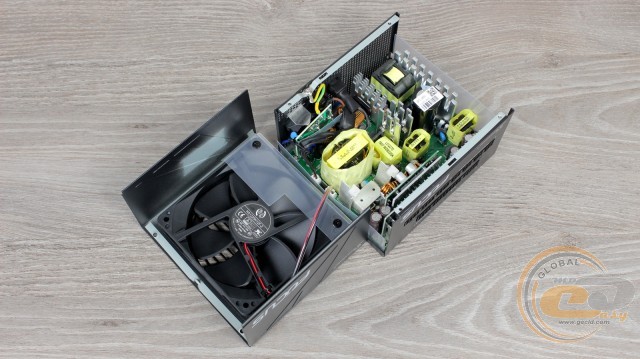

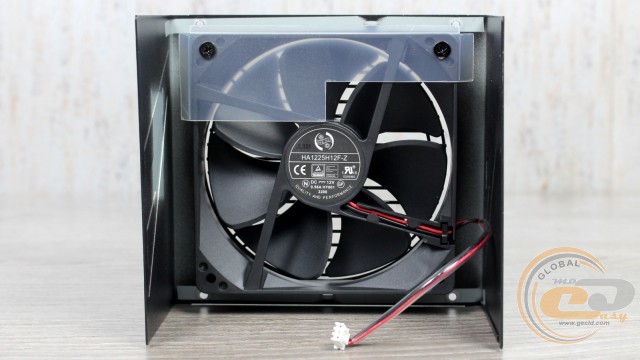

Давайте заглянем внутрь. Вентилятор HONG HUA HA1225H12F-Z диаметром 120 мм с семью лопастями нам знаком по другим «золотым» решениям производителя. Он потребляет 6,96 Вт (12 В при 0,58 А), подключаясь через привычный съемный двухконтактный коннектор. А служить долгие годы пропеллеру поможет надежный и тихий гидродинамический подшипник.

Seasonic FOCUS GX-650

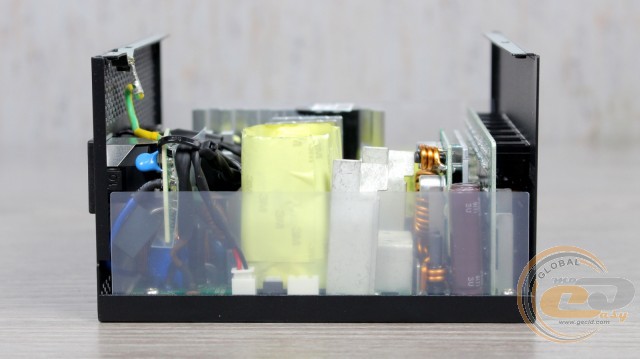

Учитывая поддержку гибридного режима работы СО, наличие эффективных радиаторов здесь обязательное. Судя по форме и размерам, четыре гребешка в первичной цепи и алюминиевые пластины во вторичной должны хорошо справляться со своей задачей.

Эта же особенность повлияла и на рекомендации по возможному размещению источника. При включенном гибридном режиме производитель советует установить БП вертушкой вверх. В таком случае нагретый воздух будет выводиться через перфорацию даже без участия пропеллера. В обычном же режиме работы СО вентилятор может быть направлен вниз.

Seasonic FOCUS GX-650

Теперь более пристально изучим внутренний мир Seasonic FOCUS GX-650. Входной EMI-фильтр реализован в лучшем виде. Мы высмотрели пару X- и четыре Y-конденсатора (половина из них распаяна на плате у входного разъема), два дросселя и варистор.
