Обзор блока питания Seasonic PRIME GX-1000: когда много видеокарт

Линейка блоков питания Seasonic PRIME включает в себя модели с самыми передовыми наработками и самой высокой эффективностью – не ниже 80 PLUS Gold. Правда, на фоне флагманских версий с приставками «Titanium» и «Platinum» даже варианты Gold могут выглядеть сравнительно скромно. Но по характеристикам разница между ними едва заметная.

Seasonic PRIME GX-1000

А вот как обстоят дела на практике? Недавно мы как раз протестировали «титанового» представителя Seasonic PRIME TX-750 (SSR-750TR). Теперь у нас есть возможность сравнить его внешность, начинку и возможности с самым мощным «золотым» Seasonic PRIME GX-1000 (SSR-1000GD). По стоимости он находится где-то между «титановыми» 750- и 850-ваттниками. Но нас-то интересуют не только ценники, верно?

Спецификация

Модель

Seasonic PRIME GX-1000
(SSR-1000GD)

Тип

ATX12V / EPS12V

Номинальная мощность, Вт

1000

Мощность по каналу 12В, Вт

996

Мощность линий +3,3В и +5В, Вт

125

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

25

Максимальный выходной ток канала +5В, А

25

Максимальный выходной ток канала +12В, А

83

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

3

Входное напряжение, В

100 − 240

Частота, Гц

50 − 60

Входной ток, А

6,5 – 13

КПД, %

≤92%

Сертифицирован 80 PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

99

PCIe-разъемов

6 (6+2-контактные)

Модульный

Да

Размеры вентилятора, мм

135 х 135 х 25

Тип подшипника вентилятора

FDB

Время наработки на отказ вертушки (MTBF), часов

50 000

Защиты

OPP, OVP, UVP, OCP, OTP, SCP

Размеры, мм

170 х 150 х 86

Гарантия, лет

12

Время наработки на отказ (MTBF), часов

150 000

Сайт производителя

Seasonic

Seasonic PRIME GX

Упаковка и комплект поставки

Коробка оформлена под стать другим решениям линейки, но применяемые цвета соответствуют полученному сертификату энергоэффективности. Информативность, как всегда, на высоте, хотя акцент явно делался на англоязычного покупателя.

Помимо прочего отмечено получение награды European Hardware Awards в сегменте «Лучшая линейка БП». В 2017-м она досталась линейке Seasonic PRIME Titanium, а в 2019-м – уже переименованной Seasonic PRIME TX.

Seasonic PRIME GX-1000

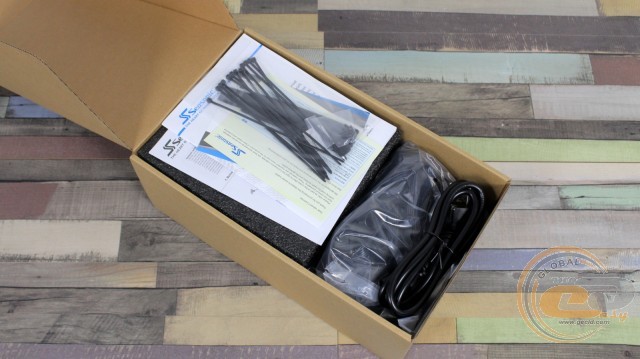

Внутри все компоненты плотно упакованы, так что БП можно смело заказывать по почте.

Seasonic PRIME GX-1000

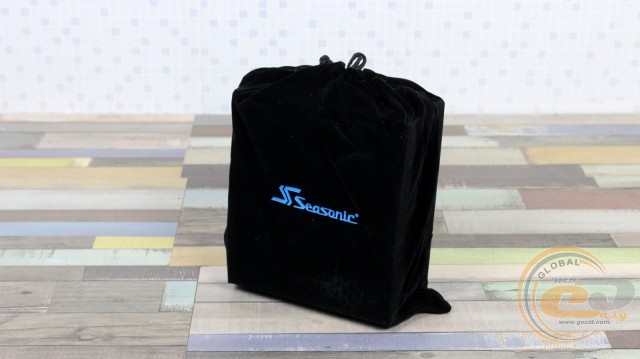

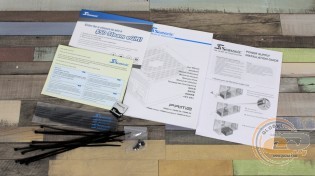

Помимо самого источника в чехле, здесь мы также обнаружили:

Seasonic PRIME GX-1000 Seasonic PRIME GX-1000

  • сетевой шнур питания;
  • крепежные винты;
  • набор отстегивающихся кабелей для подключения комплектующих;
  • чехол для хранения неиспользуемых кабелей;
  • комплект многоразовых и одноразовых стяжек;
  • наклейку на корпус;
  • набор бумажной документации.

В отличие от «титановых» решений, в коробке не оказалось насадки для запуска устройства без подключения к системе. Правда, согласно официальному сайту, она все же должна присутствовать в розничном комплекте. В остальном все аналогично.

Внешний вид

Seasonic PRIME GX-1000

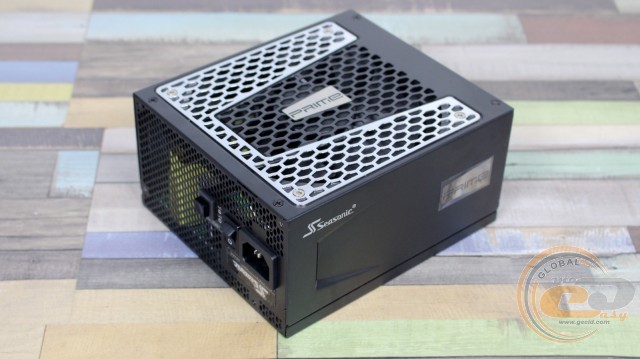

Внешность Seasonic PRIME GX-1000 позволяет безошибочно определить линейку, к которой он принадлежит. Не изменился и гарантийный срок – все те же 12 лет, хотя у нашего экземпляра соответствующей наклейки уже не оказалось. А размеры 170 х 150 х 86 мм намекают на немалую мощность, ведь длина моделей мощностью 650 и 750 Вт составляет скромные 140 мм.

Seasonic PRIME GX-1000

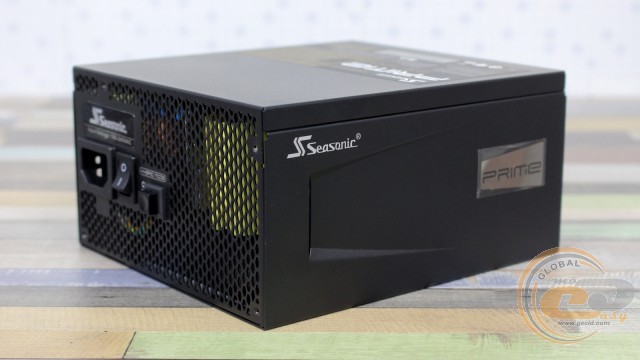

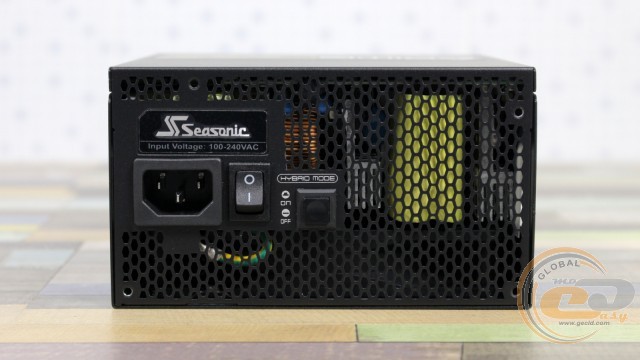

Не удивительно, что содержание тыльной стороны также обошлось без сюрпризов. На месте кнопка включения устройства, переключатель гибридного режима работы вертушки и входной разъем питания. Небольшой шильдик напоминает об именитом производителе и широком (full range) диапазоне входных напряжений.

Seasonic PRIME GX-1000

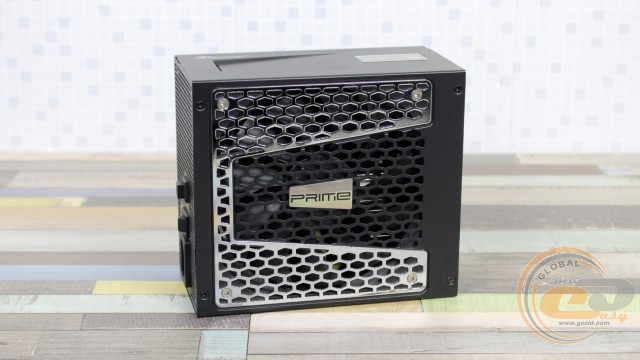

Обе боковины дополнены перфорированными вырезами и надписями с указанием линейки. Даже пленочки есть, чтобы не испачкать глянцевые элементы во время монтажа.

Seasonic PRIME GX-1000

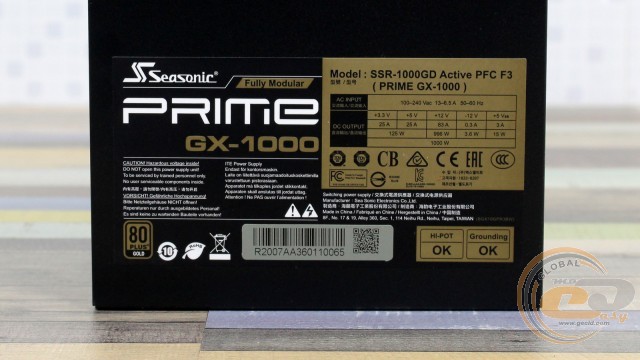

Наклейка сообщает об использовании одной 12-вольтной линии мощностью 99,6% от номинала, что очень и очень хорошо. Для младших +3,3В и +5В выделено 125 Вт, а ведь больше в современных реалиях и не нужно.

Seasonic PRIME GX-1000

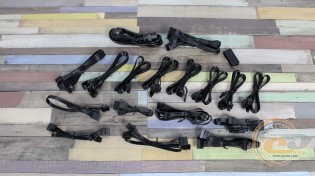

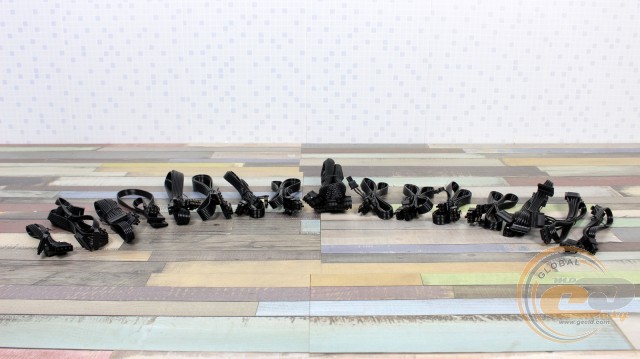

Все кабели у Seasonic PRIME GX-1000 полностью модульные. Для удобства укладки они выполнены в виде гибких шлейфов, а в целях унификации имеют одинаковый калибр 18 AWG.

Seasonic PRIME GX-1000

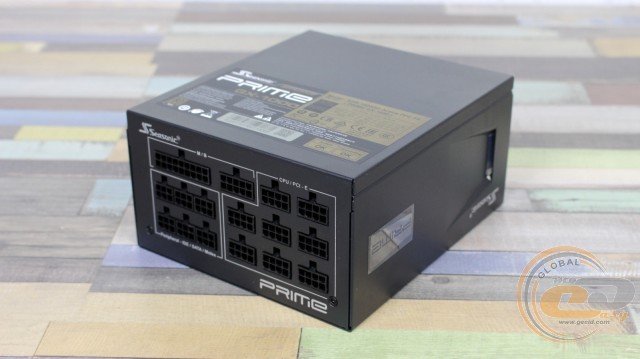

Основные коннекторы питания (20+4-контактный ATX и пара 4+4-контактных ATX12V) обеспечивают поддержку компьютеров с одним или двумя CPU. А для питания графической подсистемы в составе новинки есть шесть отдельных 6+2-контактных PCIe. Разнообразные периферийные коннекторы (прямые и Г-образные, с разным количеством разъемов и длиной кабелей) позволят подсоединить до 14 устройств SATA и до 5 PATA. Также в комплект положили переходник с одного PATA на два SATA 3.3. Он лишен одного из проводов питания для поддержки накопителей с функцией «Power Disable».

Аналогичная конфигурация проводов применяется и у 850-ваттного Seasonic PRIME GX-850. У 750-ваттника она скромнее, а у 1300-ваттного решения – еще более щедрая.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Калибр проводов

Модульные разъемы

20+4-контактный ATX

1

60

18 AWG

4+4-контактный ATX12V

2

65

18 AWG

6+2-контактный PCIe

6

75

18 AWG

четыре SATA

2

45-60-70-80

18 AWG

четыре SATA

1

40-55-70-85

18 AWG

два SATA

1

30-45

18 AWG

три PATA

1

45-60-75

18 AWG

два PATA

1

35-50

18 AWG

Переходник

с PATA на два SATA 3.3

1

15-30

18 AWG

Seasonic PRIME GX-1000

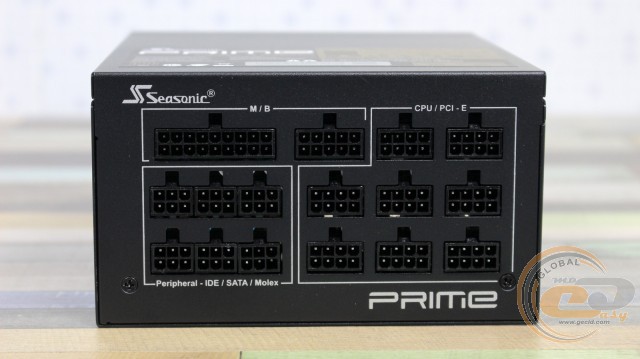

Нет опыта в подключении модульного БП? Не беда. Все разъемы имеют соответствующую маркировку, а форма отверстий не позволит ошибиться при установке.

Внутреннее устройство

Seasonic PRIME GX-1000

Что же, с внешностью все понятно – время заглянуть «под капот».

Seasonic PRIME GX-1000

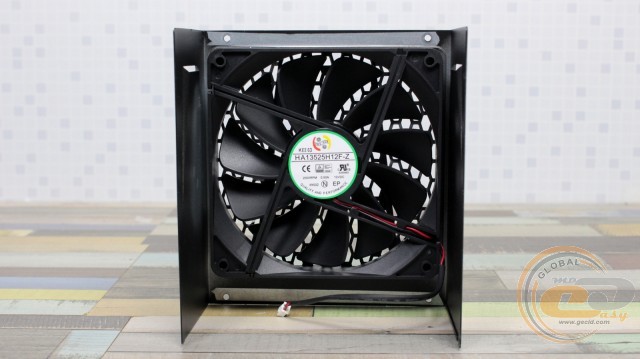

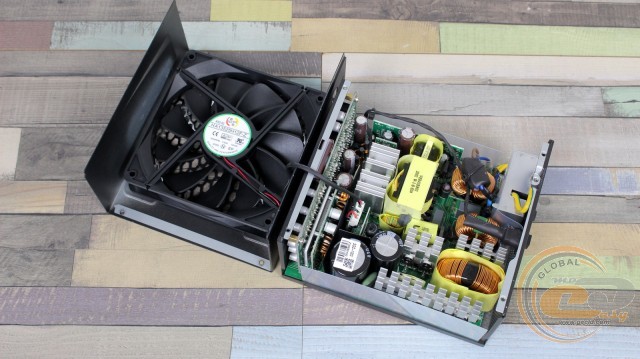

Активное охлаждение Seasonic PRIME GX-1000 возложено на 135-мм 11-лопастный вентилятор HONG HUA HA13525H12F-Z (6 Вт, 12 В при 0,5 А). Это самое эффективное решение в линейке, способное ускоряться до 2000 об/мин. Ранее в менее мощных источниках Seasonic PRIME мы встречали пропеллеры с буквами «M» и «L» в названии, что соответствовало 1800 и 1600 об/мин. Но помним, что это всего лишь максимальные показатели, а на практике мы обычно видим более комфортные значения. Подключается вертушка привычным способом через съемный двухконтактный коннектор.

В ее основе лежит надежный гидродинамический подшипник. Он тише и холоднее, чем шарикоподшипники, и значительно надежнее подшипника скольжения.

Seasonic PRIME GX-1000 Seasonic PRIME GX-1000

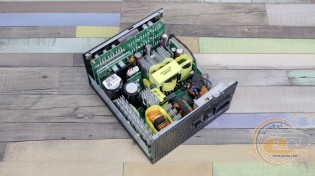

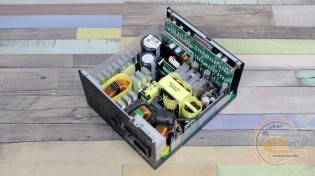

За пассивный отвод тепла отвечают четыре алюминиевых радиатора. Благодаря им возможна гибридная работа системы охлаждения, когда при небольшой нагрузке весь отвод тепла возложен только на эти кусочки металла, без задействования вертушки.

Кстати, применение полупассивного режима влияет на размещение источника. При включенном гибридном режиме производитель советует установить БП вертушкой вверх. В таком случае нагретый воздух будет выводиться через перфорацию даже без участия пропеллера. В обычном режиме работы СО вентилятор может быть направлен вниз.

Seasonic PRIME GX-1000

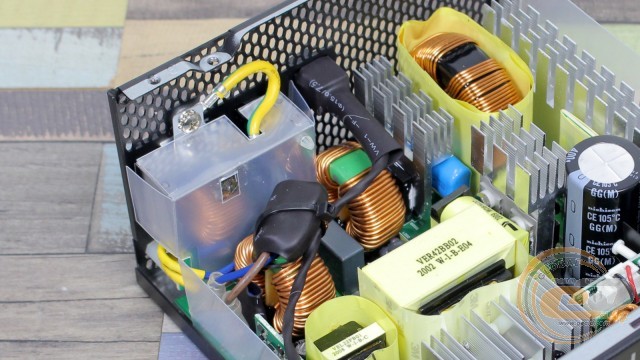

Что же, перейдем к отдельным узлам Seasonic PRIME GX-1000. Входной EMI-фильтр призван подавлять создаваемые источником помехи. Он включает в себя все необходимые компоненты. Часть из них спрятана под экранирующей платой, а внешне удалось рассмотреть один X- и два Y-конденсатора, два дросселя и варистор.

Переменное напряжение выпрямляется с помощью двух диодных сборок, закрепленных на отдельном радиаторе.

Далее на очереди узел APFC. Сюда входит крупный дроссель,…

Seasonic PRIME GX-1000

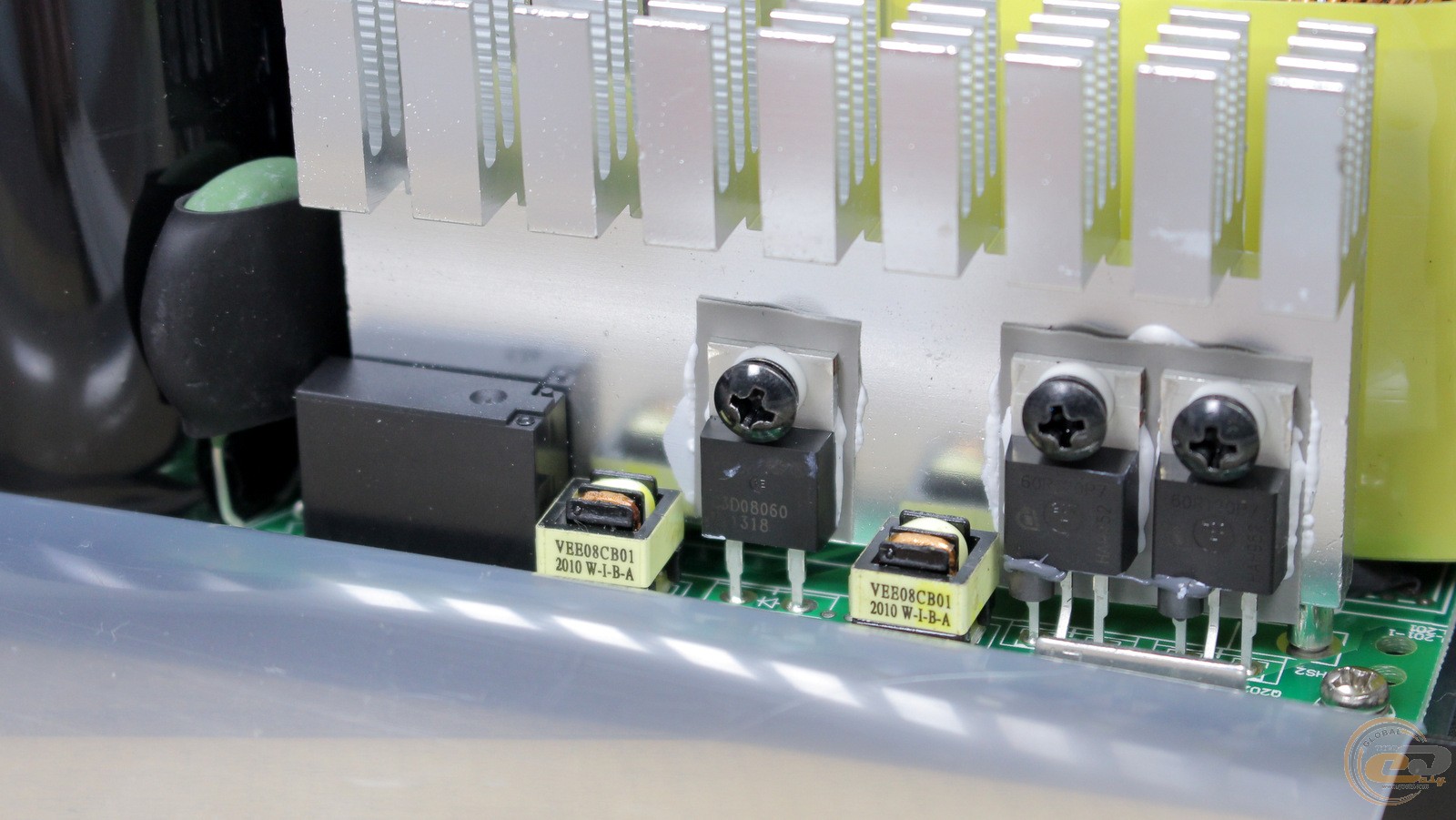

…пара полевых транзисторов Infineon немецкого происхождения и диод Шоттки. Также на месте термистор, который защищает от больших пусковых токов.

Seasonic PRIME GX-1000

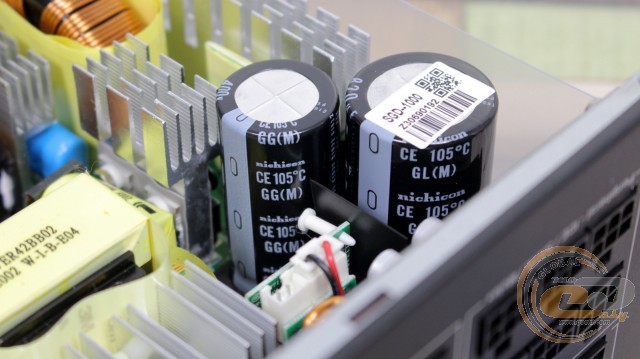

Входные японские конденсаторы Nippon Chemi-Con радуют отличной репутацией. Оба принадлежат к высокотемпературной серии (до 105°C), а их общая емкость равна 1290 мкФ (820 + 470 мкФ). Это позитивно сказывается на времени удержания, что позволит избежать отключения системы при кратковременном (несколько десятков миллисекунд) пропадании электричества.
