Обзор блока питания Seasonic PRIME TX-750 (SSR-750TR): мы уже где-то встречались
30-10-2020
Весной 2017-го года в нашу тестовую лабораторию попали сразу три источника питания линейки Seasonic PRIME Titanium мощностью 650, 750 и 850 Вт. Как мы убедились, известному производителю удалось создать решения для ценителей по-настоящему качественных премиальных комплектующих.
И вот спустя годы в дверь постучало еще одно похожее устройство – Seasonic PRIME TX-750 (SSR-750TR). С первого взгляда на внешность и спецификацию мы узнаем старого-доброго 750-ваттника Seasonic PRIME Titanium, что и неудивительно. Так, буква «T» в нашем случае указывает на сертификат 80 PLUS Titanium, а «X» – на полностью модульное подключение кабелей. Вот такая она концепция OneSeasonic, благодаря которой теперь названия блоков питания могут многое рассказать о самих устройствах. Ну а другие сходства и отличия мы постараемся разглядеть далее.
Спецификация
Модель |
Seasonic PRIME TX-750 |
Тип |
ATX12V / EPS12V |
Номинальная мощность, Вт |
750 |
Мощность по каналу 12В, Вт |
744 |
Мощность линий +3,3В и +5В, Вт |
100 |
Количество линий +12В |
1 |
Максимальный выходной ток канала +3,3В, А |
20 |
Максимальный выходной ток канала +5В, А |
20 |
Максимальный выходной ток канала +12В, А |
62 |
Максимальный выходной ток канала -12В, А |
0,3 |
Максимальный выходной ток канала +5Vsb (дежурная линия питания), А |
3 |
Входное напряжение, В |
100 − 240 |
Частота, Гц |
50 − 60 |
Входной ток, А |
4,5 – 9,5 |
КПД, % |
≤96% |
Сертифицирован 80 PLUS |
Titanium |
Метод компенсации коэффициента мощности |
Активный |
Коэффициент мощности (PF), % |
99 |
PCIe-разъемов |
4 (6+2-контактные) |
Модульный |
Да |
Размеры вентилятора, мм |
135 х 135 х 25 |
Тип подшипника вентилятора |
FDB |
Защиты |
OPP, OVP, UVP, OCP, OTP, SCP |
Размеры, мм |
170 х 150 х 86 |
Гарантия, лет |
12 |
Сайт производителя |
Обозначение SSR-750TD сменилось на SSR-750TR, ну а в остальном все идентично! Поэтому давайте разбираться что к чему.
Упаковка и комплект поставки
Коробка вполне соответствует статусу устройства, как внешне, так и по размерам. И, конечно же, радует ее хорошая информативность. Помимо прочего отмечено, что серия Seasonic PRIME Titanium получила награду European Hardware Awards 2017 в сегменте «Лучшая линейка БП». А в 2020-м году данная премия досталась уже источникам Seasonic PRIME TX, один из которых как раз в наших руках.

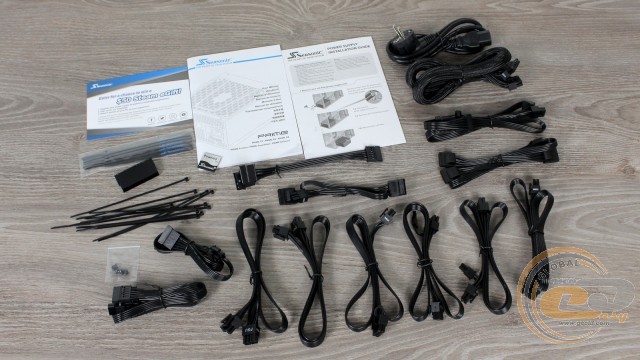

Внутри все компоненты плотно упакованы, что способствует их сохранности во время транспортировки. Помимо самого источника, в коробке поставляется:
- сетевой шнур питания;
- крепежные винты;
- набор отстегивающихся кабелей для подключения комплектующих;
- комплект многоразовых и одноразовых стяжек;
- чехол для хранения неиспользуемых кабелей;
- наклейка на корпус;
- насадка для запуска БП без подключения к системе;
- набор бумажной документации.
А вот и первое обнаруженное отличие – наличие насадки на 24-контаный разъем ATX для включения блока питания без использования собранной системы. Будет полезно для диагностики или при необходимости запитать отдельные компоненты.
Внешний вид

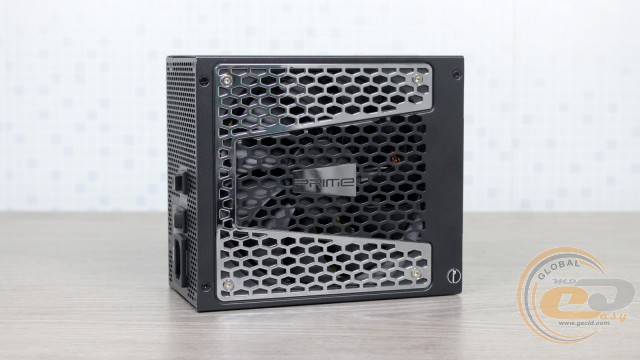

Во внешности Seasonic PRIME TX-750 (SSR-750TR) безошибочно узнается линейка, к которой он принадлежит. В целом экстерьер за эти годы не изменился, и с бюджетниками его все еще ну никак не перепутаешь. Размеры также остались прежними и составляют 170 х 150 х 86 мм.
Небольшая гарантийная пломба выглядит весьма симпатично. Она будет актуальной в течение целых 12 лет с момента приобретения устройства.

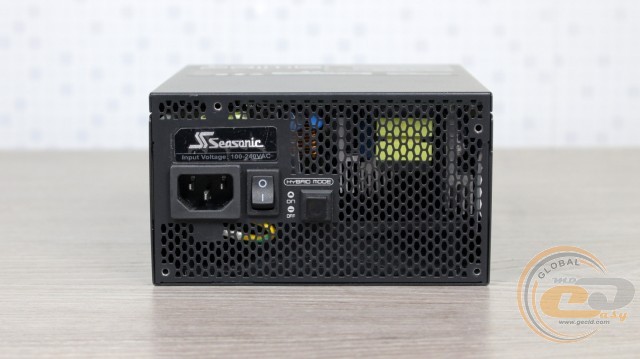

На тыльной панели приютились: кнопка включения устройства, переключатель гибридного режима работы вертушки, входной разъем питания, а также небольшая вставка с указанием производителя и диапазона поддерживаемого входного напряжения.
На первый взгляд, ничего нового, но изменение все же есть: если раньше надписи были ориентированы на установку БП вентилятором вверх, то теперь они перевернуты и читаются при расположении пропеллером вниз. Что, впрочем, не принципиально.
Кстати, о размещении. При включенном гибридном режиме производитель советует установить источник вертушкой вверх. В таком случае нагретый воздух будет выводится через перфорацию даже без участия пропеллера. В обычном же режиме работы СО вентилятор может быть направлен вниз.

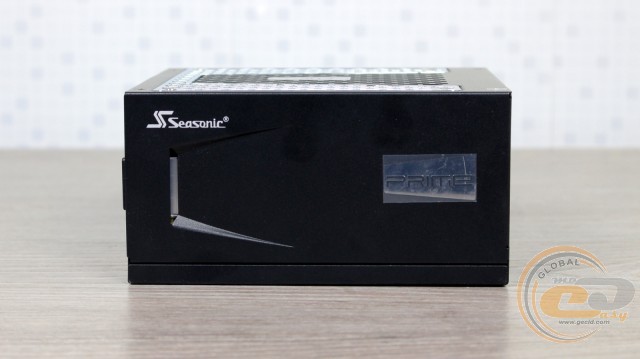

Помимо надписей, обе боковины дополнены перфорированными вырезами – только декорация, но зато красивая.

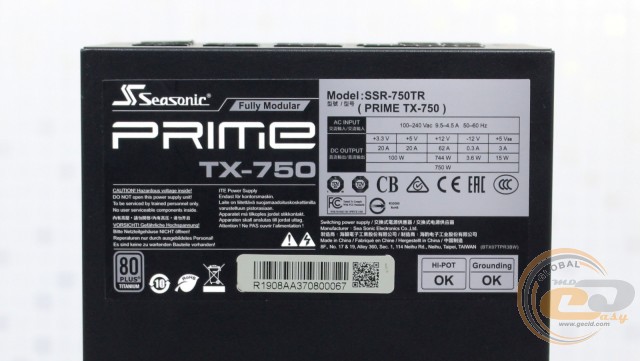

Наклейка напоминает об использовании одной 12-вольтной линии мощностью 99,2% от номинала – отличный показатель, учитывая ее востребованность. Для младших +3,3В и +5В выделено 100 Вт, чего в современных реалиях должно хватить. Из отличий – надпись «Made in China», тогда как три года назад здесь упоминался Тайвань.

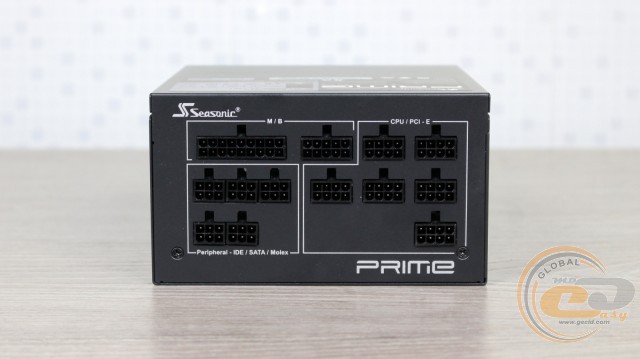

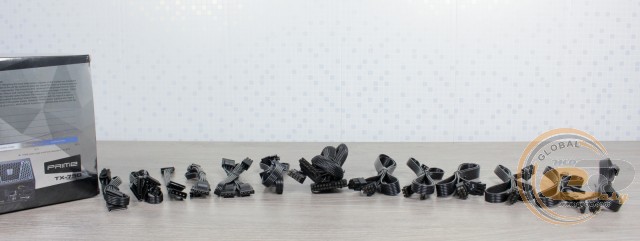

Все кабели у Seasonic PRIME TX-750 (SSR-750TR) полностью модульные. Для удобства укладки они выполнены в виде гибких шлейфов.
Основные коннекторы питания (20+4-контактный ATX и пара 4+4-контактных ATX12V) обеспечивают поддержку компьютеров с одним или двумя CPU. А для питания графической подсистемы в составе новинки имеется четыре отдельных 6+2-контактных PCIe – как и в 650-ваттнике. Разнообразные периферийные коннекторы (прямые и Г-образные, с разным количеством разъемов и длиной кабелей) позволят подсоединить до 10 устройств SATA и до 5 PATA.
Бонусом стало наличие переходника с одного PATA на два SATA 3.3. Последний лишен одного из проводов питания, что обеспечило поддержку накопителей с функцией «Power Disable». И да, у предшественника такого не было.
Полная конфигурация системы кабелей выглядит следующим образом:
Типы разъемов |
Количество |
Длина проводов до разъема (разъемов), см |
Модульные разъемы |
||
20+4-контактный ATX |
1 |
60 |
4+4-контактный ATX12V |
2 |
65 |
6+2-контактный PCIe |
4 |
75 |
четыре SATA |
1 |
45-60-70-80 |
четыре SATA |
1 |
40-55-70-85 |
два SATA |
1 |
30-45 |
три PATA |
1 |
45-60-75 |
два PATA |
1 |
35-50 |
Переходник |
||
с PATA на два SATA 3.3 |
1 |
15-30 |
Нет опыта в подключении? Не беда, ведь все разъемы имеют соответствующую маркировку. Да и форма отверстий не позволит ошибиться при установке.
Внутреннее устройство

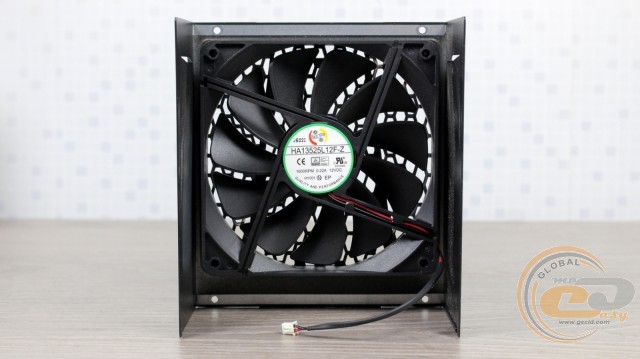

Активное охлаждение Seasonic PRIME TX-750 (SSR-750TR) возложено на 135-мм 11-лопастный вентилятор HONG HUA HA13525L12F-Z. Его родного брата HONG HUA HA13525M12F-Z мы видели внутри решений без приставки «TX». Отличие между пропеллерами заключается в сниженной с 1800 до 1600 об/мин максимальной частоте вращения, и меньшем энергопотреблении (2,64 Вт, 12 В при 0,22 А). Подключается вертушка через съемный двухконтактный коннектор.
В ее основе лежит надежный гидродинамический подшипник. Он тише и холоднее, чем шарикоподшипники, и значительно надежнее подшипника скольжения.
За пассивный отвод тепла отвечают четыре алюминиевых радиатора. Благодаря этому возможна гибридная работа системы охлаждения, когда при небольшой нагрузке весь отвод тепла возложен только на упомянутые кусочки металла, без задействования вертушки.

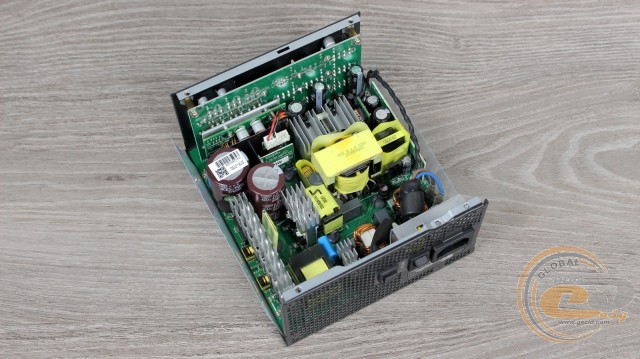

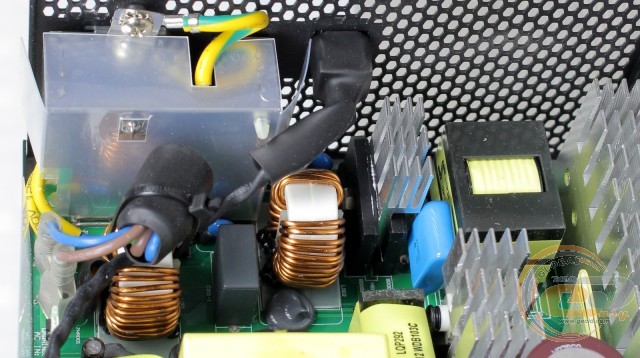

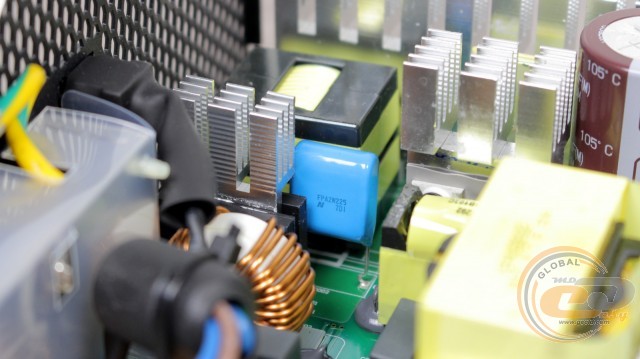

Что же, перейдем к отдельным узлам Seasonic PRIME TX-750 (SSR-750TR). Входной EMI-фильтр, призванный подавлять создаваемые источником помехи, включает в себя все необходимые компоненты. Часть их спрятана под экранирующей платой. Внешне же удалось рассмотреть один X- и четыре Y-конденсатора, два дросселя и варистор.
Переменное напряжение выпрямляется с помощью двух диодных сборок, закрепленных на отдельном радиаторе.
Далее на очереди узел APFC. Сюда входит дроссель, спрятанный в пластиковом корпусе,…

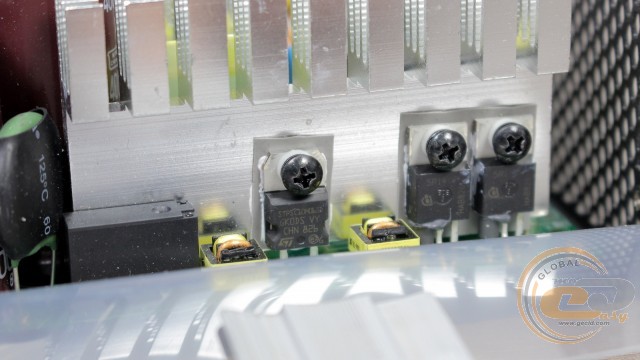

…пара полевых транзисторов Infineon немецкого происхождения и диод Шоттки. А черный параллелепипед возле радиатора – это термистор, обеспечивающий защиту от больших пусковых токов.
