Обзор блока питания Seasonic PRIME TX-750 (SSR-750TR): мы уже где-то встречались

Весной 2017-го года в нашу тестовую лабораторию попали сразу три источника питания линейки Seasonic PRIME Titanium мощностью 650, 750 и 850 Вт. Как мы убедились, известному производителю удалось создать решения для ценителей по-настоящему качественных премиальных комплектующих.

Seasonic PRIME TX 750 W Titanium

И вот спустя годы в дверь постучало еще одно похожее устройство – Seasonic PRIME TX-750 (SSR-750TR). С первого взгляда на внешность и спецификацию мы узнаем старого-доброго 750-ваттника Seasonic PRIME Titanium, что и неудивительно. Так, буква «T» в нашем случае указывает на сертификат 80 PLUS Titanium, а «X» – на полностью модульное подключение кабелей. Вот такая она концепция OneSeasonic, благодаря которой теперь названия блоков питания могут многое рассказать о самих устройствах. Ну а другие сходства и отличия мы постараемся разглядеть далее.

Спецификация

Модель

Seasonic PRIME TX-750
(SSR-750TR)

Тип

ATX12V / EPS12V

Номинальная мощность, Вт

750

Мощность по каналу 12В, Вт

744

Мощность линий +3,3В и +5В, Вт

100

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

20

Максимальный выходной ток канала +5В, А

20

Максимальный выходной ток канала +12В, А

62

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

3

Входное напряжение, В

100 − 240

Частота, Гц

50 − 60

Входной ток, А

4,5 – 9,5

КПД, %

≤96%

Сертифицирован 80 PLUS

Titanium

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

99

PCIe-разъемов

4 (6+2-контактные)

Модульный

Да

Размеры вентилятора, мм

135 х 135 х 25

Тип подшипника вентилятора

FDB

Защиты

OPP, OVP, UVP, OCP, OTP, SCP

Размеры, мм

170 х 150 х 86

Гарантия, лет

12

Сайт производителя

Seasonic

Seasonic PRIME TX

Обозначение SSR-750TD сменилось на SSR-750TR, ну а в остальном все идентично! Поэтому давайте разбираться что к чему.

Упаковка и комплект поставки

Коробка вполне соответствует статусу устройства, как внешне, так и по размерам. И, конечно же, радует ее хорошая информативность. Помимо прочего отмечено, что серия Seasonic PRIME Titanium получила награду European Hardware Awards 2017 в сегменте «Лучшая линейка БП». А в 2020-м году данная премия досталась уже источникам Seasonic PRIME TX, один из которых как раз в наших руках.

Seasonic PRIME TX 750 W Titanium

Внутри все компоненты плотно упакованы, что способствует их сохранности во время транспортировки. Помимо самого источника, в коробке поставляется:

  • сетевой шнур питания;
  • крепежные винты;
  • набор отстегивающихся кабелей для подключения комплектующих;
  • комплект многоразовых и одноразовых стяжек;
  • чехол для хранения неиспользуемых кабелей;
  • наклейка на корпус;
  • насадка для запуска БП без подключения к системе;
  • набор бумажной документации.

А вот и первое обнаруженное отличие – наличие насадки на 24-контаный разъем ATX для включения блока питания без использования собранной системы. Будет полезно для диагностики или при необходимости запитать отдельные компоненты.

Внешний вид

Seasonic PRIME TX 750 W Titanium

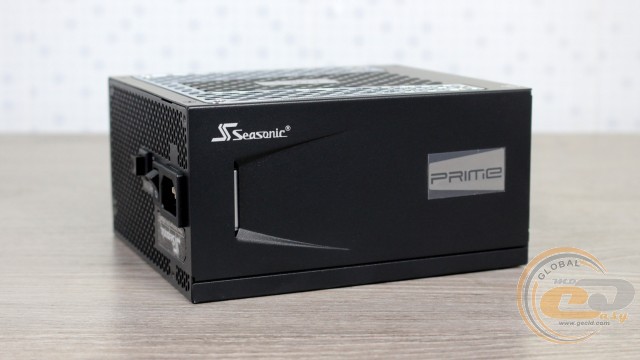

Во внешности Seasonic PRIME TX-750 (SSR-750TR) безошибочно узнается линейка, к которой он принадлежит. В целом экстерьер за эти годы не изменился, и с бюджетниками его все еще ну никак не перепутаешь. Размеры также остались прежними и составляют 170 х 150 х 86 мм.

Небольшая гарантийная пломба выглядит весьма симпатично. Она будет актуальной в течение целых 12 лет с момента приобретения устройства.

Seasonic PRIME TX 750 W Titanium

На тыльной панели приютились: кнопка включения устройства, переключатель гибридного режима работы вертушки, входной разъем питания, а также небольшая вставка с указанием производителя и диапазона поддерживаемого входного напряжения.

На первый взгляд, ничего нового, но изменение все же есть: если раньше надписи были ориентированы на установку БП вентилятором вверх, то теперь они перевернуты и читаются при расположении пропеллером вниз. Что, впрочем, не принципиально.

Кстати, о размещении. При включенном гибридном режиме производитель советует установить источник вертушкой вверх. В таком случае нагретый воздух будет выводится через перфорацию даже без участия пропеллера. В обычном же режиме работы СО вентилятор может быть направлен вниз.

Seasonic PRIME TX 750 W Titanium

Помимо надписей, обе боковины дополнены перфорированными вырезами – только декорация, но зато красивая.

Seasonic PRIME TX 750 W Titanium

Наклейка напоминает об использовании одной 12-вольтной линии мощностью 99,2% от номинала – отличный показатель, учитывая ее востребованность. Для младших +3,3В и +5В выделено 100 Вт, чего в современных реалиях должно хватить. Из отличий – надпись «Made in China», тогда как три года назад здесь упоминался Тайвань.

Seasonic PRIME TX 750 W Titanium

Все кабели у Seasonic PRIME TX-750 (SSR-750TR) полностью модульные. Для удобства укладки они выполнены в виде гибких шлейфов.

Основные коннекторы питания (20+4-контактный ATX и пара 4+4-контактных ATX12V) обеспечивают поддержку компьютеров с одним или двумя CPU. А для питания графической подсистемы в составе новинки имеется четыре отдельных 6+2-контактных PCIe – как и в 650-ваттнике. Разнообразные периферийные коннекторы (прямые и Г-образные, с разным количеством разъемов и длиной кабелей) позволят подсоединить до 10 устройств SATA и до 5 PATA.

Бонусом стало наличие переходника с одного PATA на два SATA 3.3. Последний лишен одного из проводов питания, что обеспечило поддержку накопителей с функцией «Power Disable». И да, у предшественника такого не было.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Модульные разъемы

20+4-контактный ATX

1

60

4+4-контактный ATX12V

2

65

6+2-контактный PCIe

4

75

четыре SATA

1

45-60-70-80

четыре SATA

1

40-55-70-85

два SATA

1

30-45

три PATA

1

45-60-75

два PATA

1

35-50

Переходник

с PATA на два SATA 3.3

1

15-30

Seasonic PRIME TX 750 W Titanium

Нет опыта в подключении? Не беда, ведь все разъемы имеют соответствующую маркировку. Да и форма отверстий не позволит ошибиться при установке.

Внутреннее устройство

Seasonic PRIME TX 750 W Titanium

Активное охлаждение Seasonic PRIME TX-750 (SSR-750TR) возложено на 135-мм 11-лопастный вентилятор HONG HUA HA13525L12F-Z. Его родного брата HONG HUA HA13525M12F-Z мы видели внутри решений без приставки «TX». Отличие между пропеллерами заключается в сниженной с 1800 до 1600 об/мин максимальной частоте вращения, и меньшем энергопотреблении (2,64 Вт, 12 В при 0,22 А). Подключается вертушка через съемный двухконтактный коннектор.

В ее основе лежит надежный гидродинамический подшипник. Он тише и холоднее, чем шарикоподшипники, и значительно надежнее подшипника скольжения.

Seasonic PRIME TX 750 W Titanium

За пассивный отвод тепла отвечают четыре алюминиевых радиатора. Благодаря этому возможна гибридная работа системы охлаждения, когда при небольшой нагрузке весь отвод тепла возложен только на упомянутые кусочки металла, без задействования вертушки.

Seasonic PRIME TX 750 W Titanium

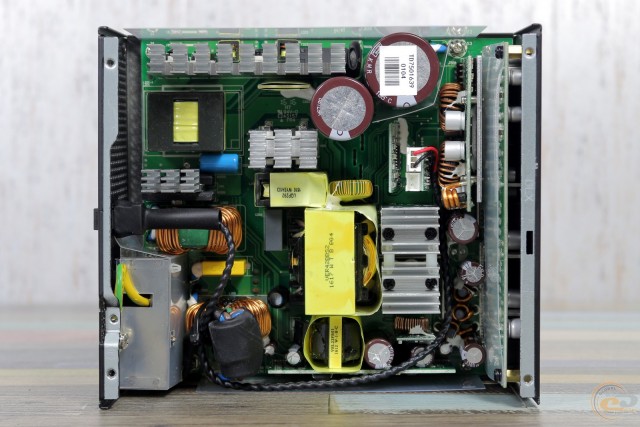

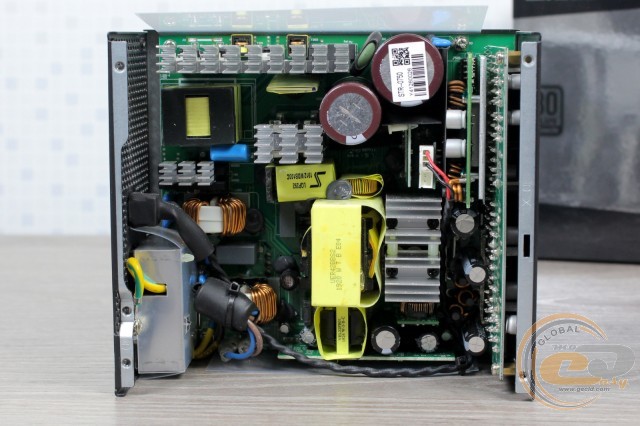

Что же, перейдем к отдельным узлам Seasonic PRIME TX-750 (SSR-750TR). Входной EMI-фильтр, призванный подавлять создаваемые источником помехи, включает в себя все необходимые компоненты. Часть их спрятана под экранирующей платой. Внешне же удалось рассмотреть один X- и четыре Y-конденсатора, два дросселя и варистор.

Переменное напряжение выпрямляется с помощью двух диодных сборок, закрепленных на отдельном радиаторе.

Seasonic PRIME TX 750 W Titanium

Далее на очереди узел APFC. Сюда входит дроссель, спрятанный в пластиковом корпусе,…

Seasonic PRIME TX 750 W Titanium

…пара полевых транзисторов Infineon немецкого происхождения и диод Шоттки. А черный параллелепипед возле радиатора – это термистор, обеспечивающий защиту от больших пусковых токов.

Seasonic PRIME TX 750 W Titanium

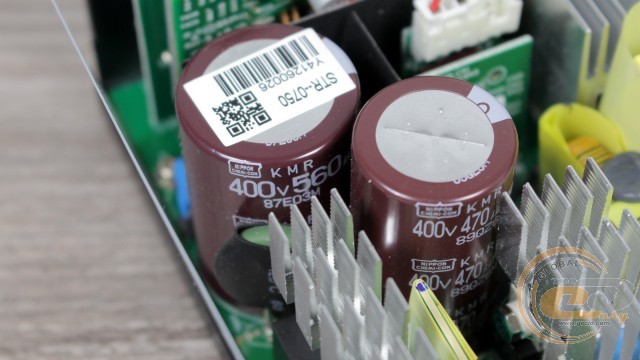

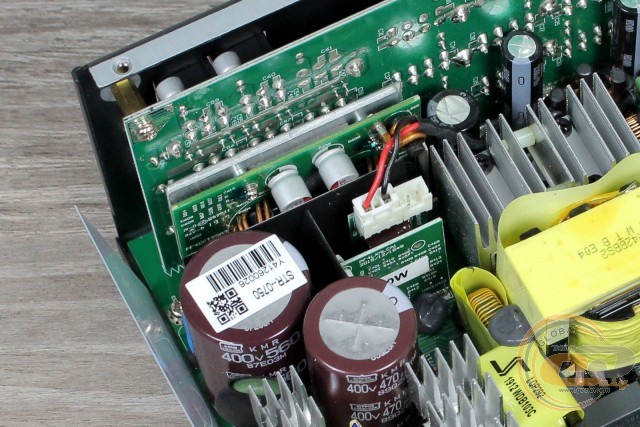

Входные японские конденсаторы Nippon Chemi-Con радуют отличной репутацией. Оба электролита принадлежат к высокотемпературной серии (до 105°C), но имеют разную емкость – 560 мкФ и 470 мкФ. В сумме получаем 1030 мкФ, что просто отлично для 750-ваттника. Такой запас увеличил время удержания (Hold-Up Time) до 30 мс.

Seasonic PRIME TX 750 W Titanium

Seasonic PRIME Titanium 750 W

Seasonic PRIME TX 750 W Titanium

Seasonic PRIME TX-750 W

Поиграем в «найди 10 отличий»? В самом деле значимых изменений здесь попросту нет. В основе преобразователя Seasonic PRIME TX-750 (SSR-750TR) по-прежнему лежит наиболее эффективная резонансная схема с полным мостом (full bridge). Для ее реализации используются ключи в виде четырех полевых транзисторов, закрепленные на радиаторе возле меньшего конденсатора.

Seasonic PRIME TX 750 W Titanium

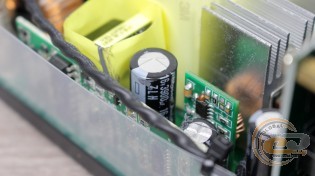

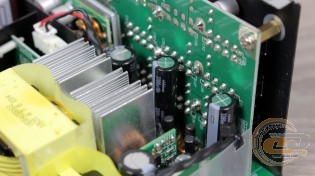

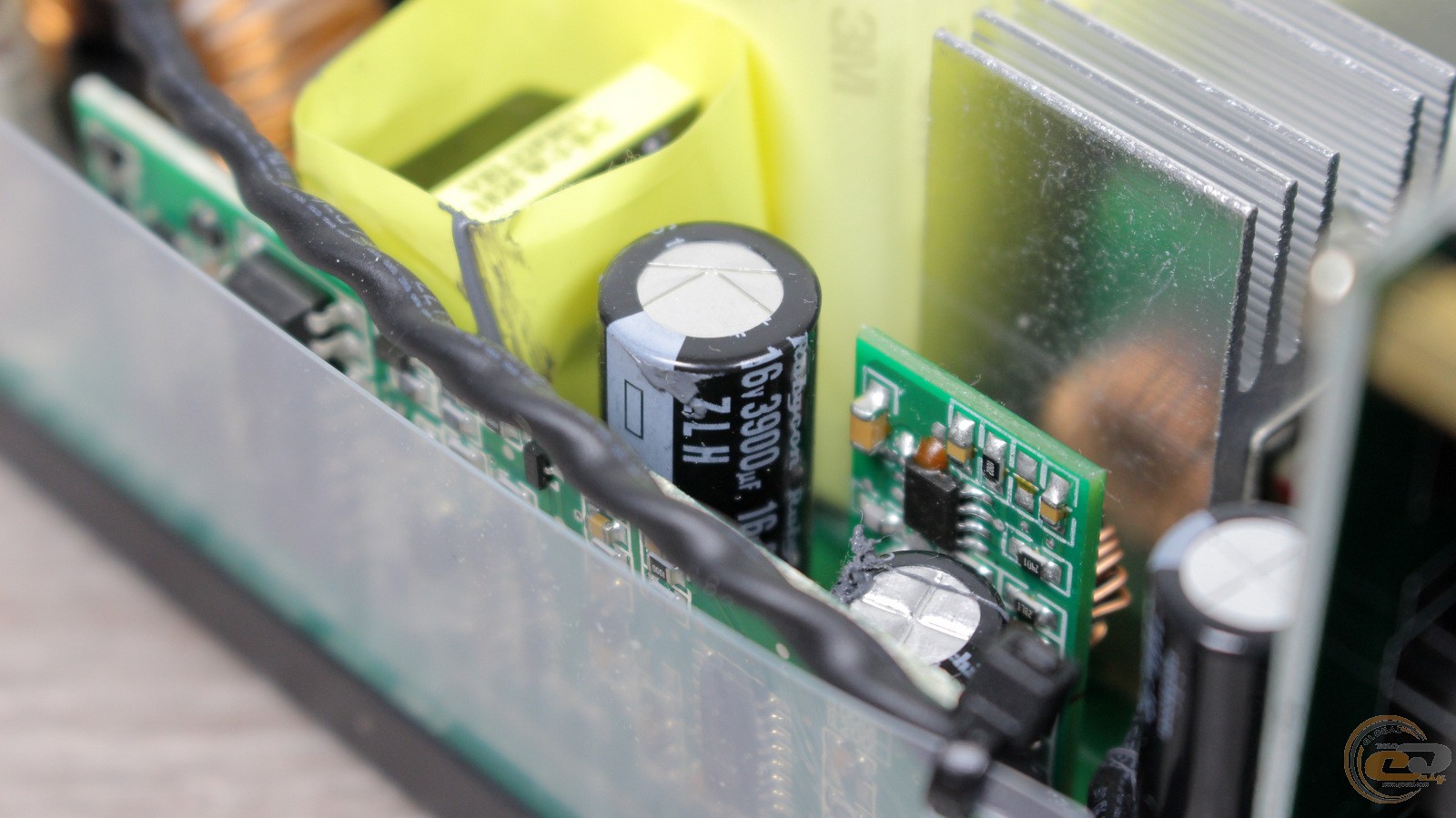

Синхронный выпрямитель обеспечивает напряжение +12В. А вот линии +3,3В и +5В образованы при помощи DC-DC-преобразователей, распаянных на отдельной дочерней плате.

Seasonic PRIME TX-750

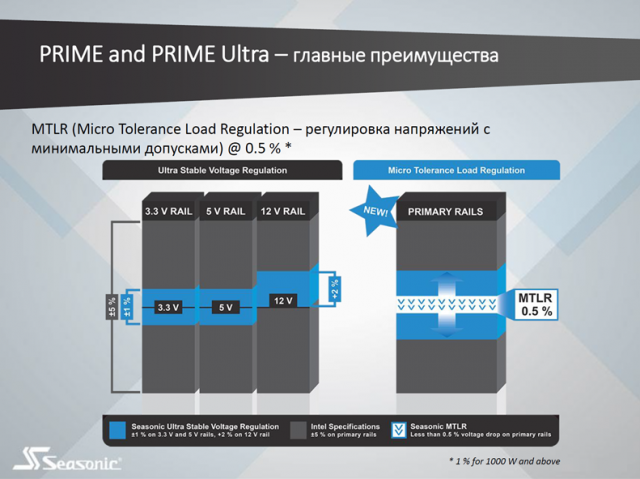

В результате кропотливого подхода инженеров к данному узлу и его регулированию, нам обещают два весомых преимущества. Первое – Ultra Stable Voltage Regulation, которое предполагает низкие отклонения линий питания от номиналов при включении. Второе – MTLR (Micro Tolerance Load Regulation). То есть отклонения напряжений от номиналов на линии +12В не должны превышать 0,5%.

Seasonic PRIME TX 750 W Titanium Seasonic PRIME TX 750 W Titanium

По всему блоку питания Seasonic PRIME TX-750 (SSR-750TR), включая узел фильтрации, используются исключительно японские электролитические конденсаторы производства Nichicon и Rubycon, а также надежные твердотельные решения.

Отдельно стоит отметить, что главная PCB и плата с выходными разъемами сопряжены напрямую, без использования кабелей. Это должно позитивно отразиться на качестве выходных показателей.

Приятно радует наличие в тестируемом устройстве полного перечня необходимых защит. Здесь приводим весь список:

  • защита от повышенного выходного напряжения (OVP);
  • защита от пониженного выходного напряжения (UVP);
  • защита от короткого замыкания (SCP);
  • защита от перегрузки по мощности (OPP);
  • защита от перегрузки по току каждого канала (OCP);
  • защита от перегрева (OTP).

Кросс-нагрузочные характеристики

Итак, время тестов. Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала. Однако согласно заявлению производителя, полученные значения должны быть гораздо ближе к номинальным: ±1% для младших линий и до +2% для +12В.

Seasonic PRIME TX 750 W Titanium

Seasonic PRIME TX 750 W Titanium

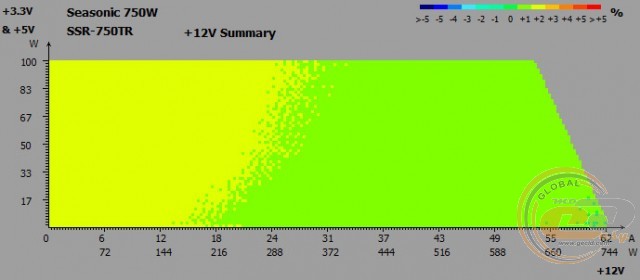

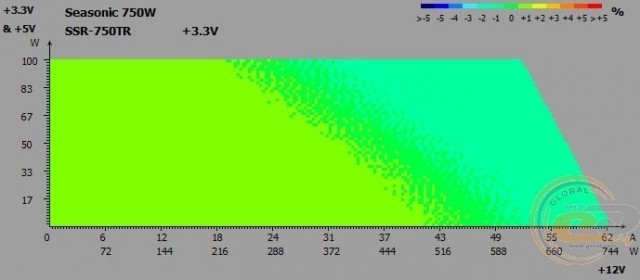

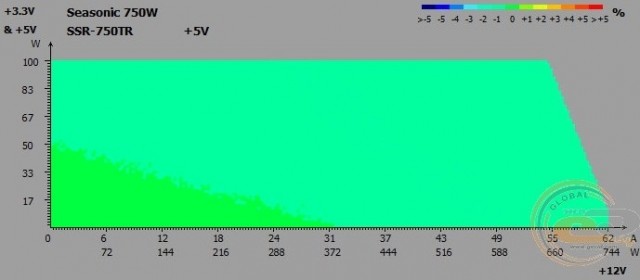

Во время кросс-нагрузочных тестов на основных линиях Seasonic PRIME TX-750 (SSR-750TR) были зафиксированы следующие отклонения напряжений:

  • линия +3,3В: от -1% до +1%;
  • линия +5В: от -1% до 0%;
  • линия +12В: от +1% до +2%.

Как видно, узел стабилизации напряжения питания отлично справился с поставленной задачей. Диапазон колебаний на всех линиях очень узкий – Ultra Stable Voltage Regulation работает должным образом.

Шумы и пульсации во всем диапазоне напряжений

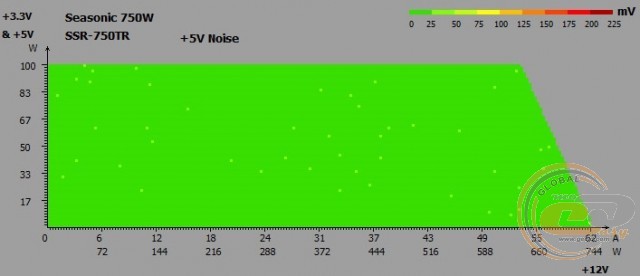

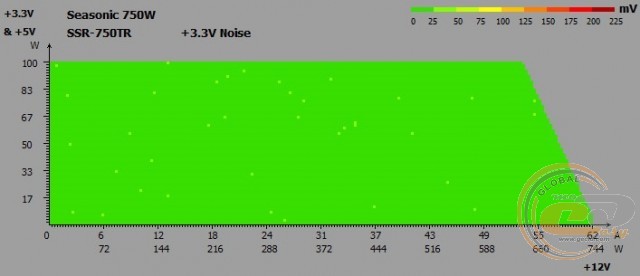

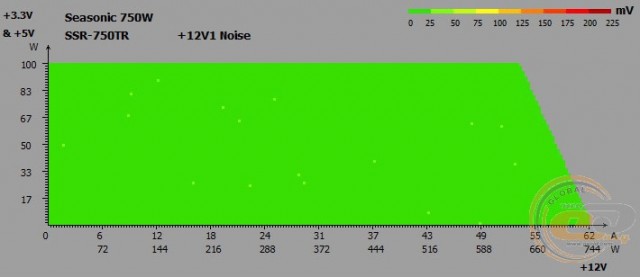

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

Seasonic PRIME TX 750 W Titanium

Seasonic PRIME TX 750 W Titanium

Seasonic PRIME TX-750

Приятно отметить, что и пульсации на всех трех линиях были в пределах нормы и очень далеки от критичных значений.

Дежурная линия питания +5VSB

Seasonic PRIME TX 750 W Titanium

Состояние дежурной линии питания Seasonic PRIME TX-750 (SSR-750TR) не вызвало никаких замечаний. В зависимости от нагрузки напряжение на ней изменяется в допустимых пределах: от 5,11 В до 5 В. Пожалуй, впервые за долгое время на дежурной линии БП мы не увидели никаких просадок напряжения.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

75

150

225

300

375

450

550

650

750

Нагрузка*, %

10

20

30

40

50

60

73

87

100

PFC

0,73

0,87

0,92

0,95

0,96

0,97

0,98

0,98

0,99

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания также отлично справляется со своей задачей. При потребляемой мощности 300 Вт (40% от номинала) коэффициент PFC достиг 0,95, что и требовалось согласно стандарту 80 PLUS Titanium (0,95 при 50% нагрузке). Максимальное же значение (0,99) зафиксировано при нагрузке 750 Вт.

КПД

Seasonic PRIME TX 750 W Titanium

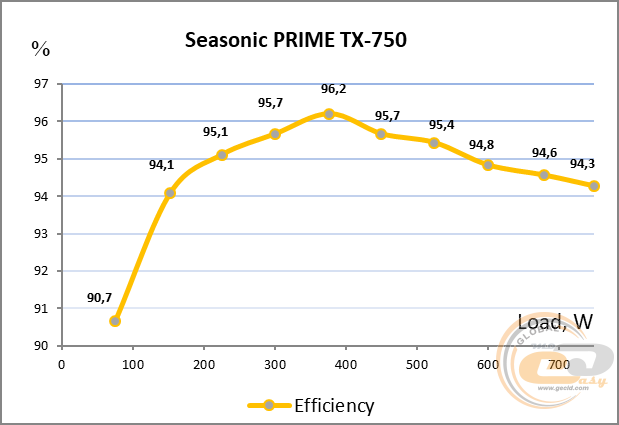

Тест реальной эффективности при разных нагрузках подтвердил соответствие модели Seasonic PRIME TX-750 (SSR-750TR) стандарту 80 PLUS Titanium для напряжения 230 В. При нагрузках 10%, 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 90%, 94%, 96% и 91% соответственно. То есть при нагрузке свыше 10% можно рассчитывать на эффективность более 90%.

Система охлаждения и температурный режим

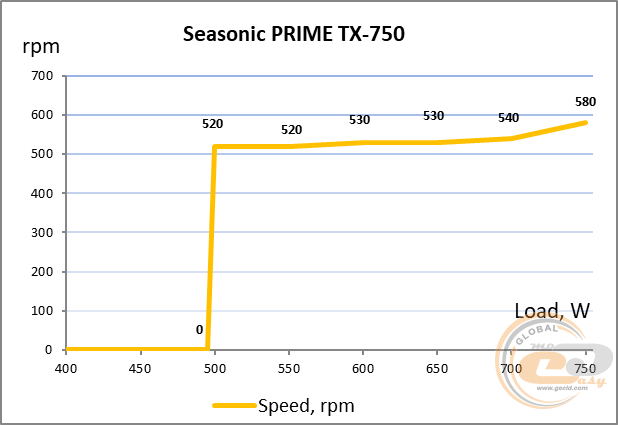

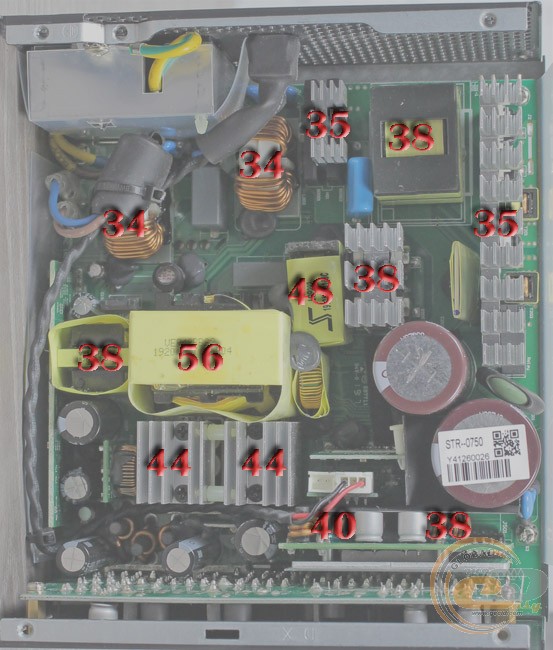

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 23°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

Seasonic PRIME TX 750 W Titanium

Seasonic PRIME TX-750 (SSR-750TR) мы тестировали в гибридном режиме (Premium Hybrid Fan Control), который обеспечивает полностью пассивную работу СО при невысоком нагреве внутренних элементов. В нашем случае вертушка начала вращаться при нагрузке 490 Вт (65% от номинала), а ее скорость составила от 520 до 580 об/мин. В таком режиме она работает очень тихо. Следовательно, даже при ее постоянном вращении расслышать БП на фоне других комплектующих вряд ли удастся.

Исключить ситуацию с постоянным включением / выключением вентилятора при невысоких нагрузках помогло наличие зоны гистерезиса, что характерно и для более доступных моделей производства Sea Sonic Electronics.

Seasonic PRIME TX 750 W Titanium

Высокий уровен КПД позволил существенно снизить частоту вращения лопастей вертушки. Но как это сказалось на нагреве компонентов, тем более что 2/3 диапазона мощности пропеллер и вовсе не вращался? Самый горячий элемент, а именно главный трансформатор, прогрелся лишь до 56°C. Этот показатель очень далек от критичного, как и нагрев остальных составляющих.

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне номинальной мощности Seasonic PRIME TX-750 (SSR-750TR) не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора. Для решения с гибридной работой СО это очень важно.

OverLOAD

Дрожащей рукой мы увеличили нагрузку на тестируемую модель до впечатляющих 1050 Вт, что равняется приросту +40% к номинальной мощности. Дальше (на отметке 1070 Вт) уже срабатывала защита от перегрузки (OPP). При этом значения напряжений на выходных линиях питания оставались в пределах нормы. Напомним, предшественник в данном тесте отключился на отметке 980 Вт. Защита от короткого замыкания также работает корректно.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 6-ядерный процессор Intel Core i7-4960X в разгоне до 4,4 ГГц. В качестве видеоускорителей мы использовали ASUS ROG Strix GeForce RTX 2080 Ti OC и Palit GeForce RTX 2080 SUPER GameRock.

Материнская плата

ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express)

Процессор

Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, 130 Вт TDP) @ 4,4 ГГц при напряжении 1,3 В

Кулер

Thermalright TRUE Spirit 120M

Оперативная память

4 x DDR3-1333 4096 MБ Transcend PC3-10600

Видеокарты

ASUS ROG Strix GeForce RTX 2080 Ti OC

Palit GeForce RTX 2080 SUPER GameRock

Жесткий диск

WD Caviar Blue 1 ТБ (WD10EALX)

Корпус

Spire SwordFin SP9007B с двумя 120-мм вентиляторами

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась утилитами Linpack и FurMark 1.10.4. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

Режим

Величина, В

Отклонение, %

+12В

Idle

12,17

+1,4

Burn

12,19

+1,6

+5В

Idle

5,05

+1,0

Burn

5,06

+1,2

+3,3В

Idle

3,33

+0,9

Burn

3,34

+1,2

Входное энергопотребление, Вт

Idle

93

Burn

714

Блок питания Seasonic PRIME TX-750 (SSR-750TR) без проблем справился с предложенной конфигурацией, продемонстрировав очень хорошие результаты как под нагрузкой (режим «Burn»), так и при бездействии системы (режим «Idle»). Полученные напряжения незначительно превышали номинальные значения, ну а просадок не было вообще.

Энергопотребление в простое и в выключенном состоянии компьютера

Энергопотребление блока питания Seasonic PRIME TX-750 (SSR-750TR) в выключенном состоянии компьютера (3 Вт) и в спящем режиме (7 Вт) соответствует показателям других близких по мощности решений, побывавших в нашей тестовой лаборатории.

Итоги

Seasonic PRIME TX 750 W Titanium

Три года назад линейка БП Seasonic PRIME Titanium продемонстрировала очень высокий уровень качества и потребительских показателей, вобрав в себя лучшие черты тогдашних источников. К сожалению или к счастью, но в данном сегменте нет борьбы, сопоставимой противостоянию AMD с Intel либо NVIDIA. Поэтому топовый источник уже 2020 года в исполнении той же Sea Sonic Electronics почти не изменился.

Да, теперь он носит немного другое название – Seasonic PRIME TX-750  (SSR-750TR) . А в остальном имеем те же 12 лет гарантии, передовую полномостовую схему, «титановый» сертификат, только японские высокотемпературные конденсаторы и вертушку на надежном гидродинамическом подшипнике. Все это в сочетании с кропотливой работой инженеров обеспечивает превосходные выходные показатели, возможность кратковременно работать при больших перегрузках, очень низкий нагрев внутренних узлов и очень тихую работу системы охлаждения. Косметические изменения затронули комплектацию, а вот в самом устройстве их самый минимум.

А есть ли в Seasonic PRIME TX-750 (SSR-750TR) минусы? К таковым можно отнести лишь не самую доступную стоимость, хотя она соответствует его позиционированию. Но главное: все, что нам понравилось в Seasonic PRIME Titanium, никуда не делось. И если вы хотите заполучить действительно качественное топовое решение, то можете смело покупать источник с приставкой «TX». Ну а если устройство линейки Seasonic PRIME Titanium у вас уже есть, то менять его на новинку нет никакого смысла.

Достоинства:

  • очень высокий уровень КПД (соответствие стандарту 80 PLUS Titanium);
  • превосходный запас по мощности (до +40%);
  • современная схемотехника и качественная элементная база с использованием японских конденсаторов;
  • отличное состояние напряжения на линиях питания +12В, +5В и +3,3В с минимальными отклонениями при изменении нагрузки;
  • очень низкие пульсации;
  • наличие всех видов защит;
  • раздельная система стабилизации питания;
  • возможность работы в широком диапазоне сетевого напряжения;
  • низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
  • полностью модульная система кабелей;
  • наличие четырех 6+2-контактных разъемов PCIe;
  • все кабели изготовлены в виде удобных и гибких шлейфов;
  • очень эффективная система охлаждения с гибридным режимом работы;
  • тихий 135-мм вентилятор на основе гидродинамического подшипника;
  • активный метод компенсации реактивной мощности;
  • насадка для запуска БП в режиме холостого хода в комплекте поставки;
  • 12 лет гарантии.

quality

Автор: Олесь Пахолок

Выражаем благодарность компании Sea Sonic Electronics за предоставленный для тестирования блок питания.
