Обзор и тестирование блока питания Seasonic S12II-520 Bronze

22-06-2015

В сложившейся экономической ситуации далеко не все могут позволить себе приобрести дорогой блок питания, соответствующий стандарту 80 PLUS Gold или 80 PLUS Platinum. В связи с этим мы стараемся больше уделять внимания решениям с низким ценником и сравнительно небольшой мощностью. Такие устройства и раньше пользовались высокой популярностью, но сейчас их актуальность возросла в разы.

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

Если говорить о продукции компании Sea Sonic Electronics, то одной из наиболее доступных серий блоков питания является Seasonic S12II Bronze, которая не так давно подверглась обновлению. Ее флагман мощностью 620 Вт уже успел побывать в нашей тестовой лаборатории. Теперь пришел черед проверить возможности и менее производительных представителей. В частности, в этом обзоре речь пойдет о 520-ваттной модели Seasonic S12II-520 Bronze, также встречающейся под названием «Seasonic SS-520GB».

Спецификация:

Модель

Seasonic S12II-520 Bronze

(Seasonic SS-520GB)

Тип

ATX12V

Номинальная мощность, Вт

520

Мощность по каналу 12В, Вт

480

Мощность линий +3,3В и +5В, Вт

130

Количество линий +12В

2

Выходы, А

+3,3В

24

+5В

24

+12В1, +12В2

20

-12В

0,8

+5VSB (дежурная линия питания)

2,5

PCIe-разъемов

2 (6+2-контактные)

Модульный

Нет

КПД, %

> 81

Сертифицирован 80 PLUS

Bronze

Коэффициент мощности (PF), %

99

Метод компенсации коэффициента мощности

Активный

Входное напряжение питания, В

100 − 240

Частота, Гц

50 − 60

Входной ток, А

4,5 − 9

Размер вентилятора, мм

120 х 120 х 25

Регулятор скорости вращения вентилятора

Есть (S2FC)

Уровень шума, дБ

Поддержка энергосберегающих состояний C6 / C7 (Intel Haswell Ready)

Нет

Соответствие экологическим нормам, электромагнитная безопасность и совместимость (EMI/EMC)

CB, CUL, UL, CCC, DEMKO, FIMKO, NEMKO, SEMKO, TUV, GOST-R, BSMI, CE, FCC, RCM, RoHS, ErP Lot 6 2013

Защиты

OVP, UVP, OPP, SCP

Размеры, мм

140 х 150 х 86

Комплектация

Сетевой шнур питания, стяжки на липучках, хомуты, винты для крепления, руководство пользователя, наклейка с логотипом компании

Гарантия, лет

3

Сайт производителя

Seasonic

Упаковка и комплект поставки

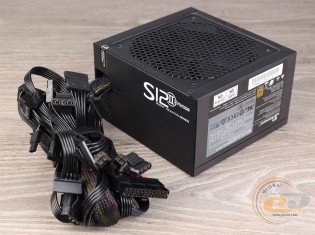

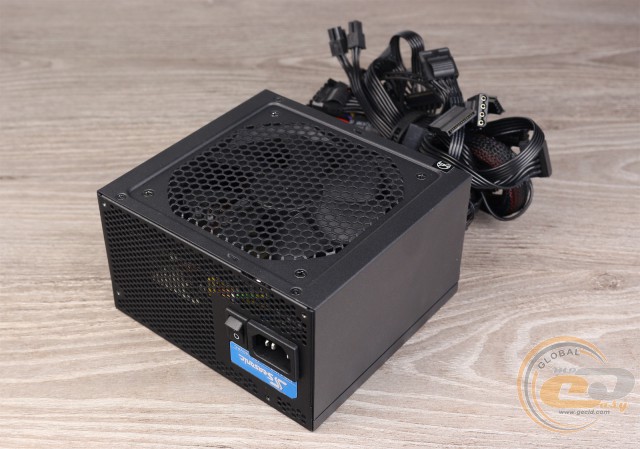

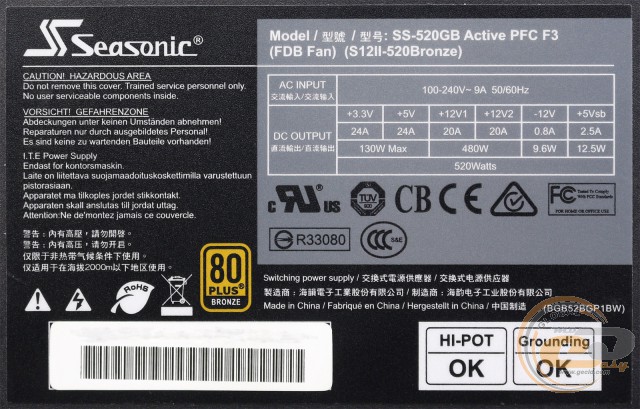

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

Блок питания Seasonic S12II-520 Bronze поставляется в красочной картонной упаковке средних размеров, оформленной в традиционных цветах серии Seasonic S12II Bronze. Здесь присутствует детальное описание возможностей устройства и его электротехнических характеристик, а также конфигурации системы выходных кабелей. Одним словом, все, что может заинтересовать потенциального покупателя.

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

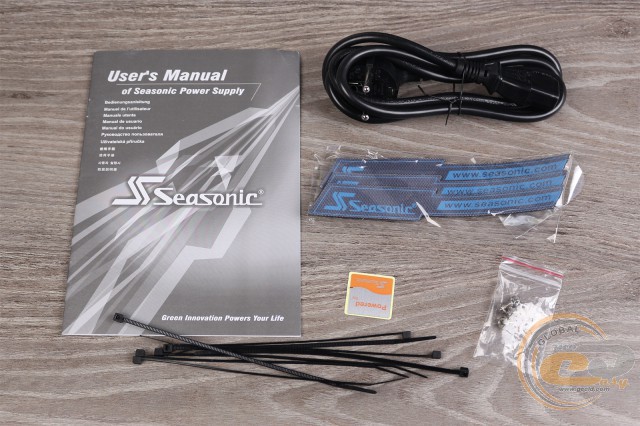

Комплект поставки модели Seasonic S12II-520 Bronze выглядит следующим образом:

  • сетевой шнур питания;
  • винты для крепления;
  • хомуты и стяжки на липучках для фиксации кабелей;
  • наклейка с логотипом компании;
  • руководство пользователя.

Внешний вид

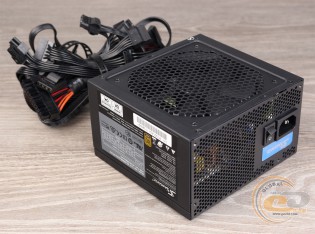

Seasonic S12II-520 Bronze (Seasonic SS-520GB) Seasonic S12II-520 Bronze (Seasonic SS-520GB)

Поскольку в производстве блоков питания используются унифицированные компоненты, к которым в том числе относится и корпус, то внешне герой обзора очень похож на другие решения сопоставимой мощности, выпускающиеся под брендом Seasonic. Хотим отметить, что к нам на тестирование попала новая ревизия модели Seasonic SS-520GB. Визуально от предыдущей версии она отличается штампованной вентиляторной решеткой на крышке корпуса (раньше применялся стандартный «гриль») и выходными кабелями в виде шлейфов (в прошлой ревизии они были в виде жгутов проводов, стянутых материей). Отметим, что название блока питания и номенклатурный индекс при этом не поменялся. Поэтому перед покупкой данной модели обязательно уточняйте, к какой ревизии она принадлежит.

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

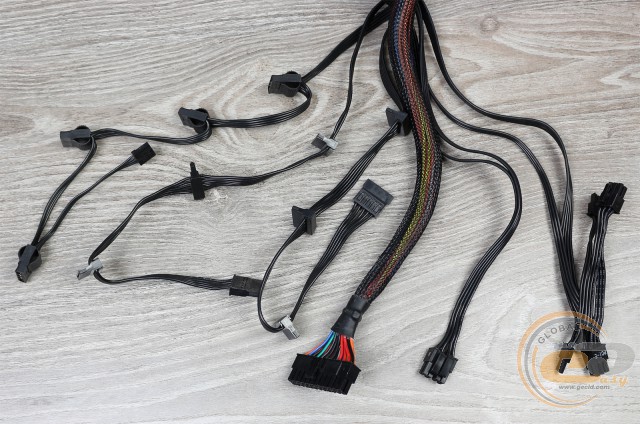

В Seasonic S12II-520 Bronze все кабели выведены напрямую из корпуса. Такое техническое решение позволило немного упростить аппаратную платформу блока питания, что позитивным образом отразилось на его ценнике. Для стесненных в средствах пользователей это очень весомый аргумент. Хотя, откровенно говоря, каких-либо неудобств, связанных с отсутствием модульных разъемов, мы не испытали. Все-таки проводов здесь не так много, как в более мощных версиях, да и выполнены они в виде длинных плоских шлейфов. Так что скрытая укладка проводов и подключение комплектующих не должны занять много времени.

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

Для подведения питания к материнской плате предусмотрены стандартные разъемы ATX (20+4-контактный) и ATX12V (4+4-контактный). Оба имеют разборную конструкцию. Подключение видеокарты осуществляется с помощью пары 6+2-контактных коннекторов PCIe, расположенных на общем проводе. Таким образом, в состав конфигурации ПК можно будет включать даже топовый графический адаптер, не используя при этом сторонних переходников. Для питания периферийных устройств предусмотрено восемь разъемов SATA и четыре PATA. На наш взгляд, для домашней системы такого количества хватит с головой, даже если речь идет о каком-то хранилище файлов.

Все доступные типы коннекторов, а также длина проводов, на которых они расположены, приведены в таблице:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Кабели, выведенные напрямую из блока питания

20+4-контактный разъем питания ATX

1

55

4+4-контактный разъем питания ATX12V

1

55

два 6+2-контактных разъема PCIe

1

55-65

четыре разъема PATA и один FDD

1

40-50-60-70-80

четыре разъема SATA

2

40-50-60-70

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

Теперь давайте более детально рассмотрим технические характеристики модели Seasonic SS-520GB. Ее номинальная мощность составляет 520 Вт. При этом канал +12В рассчитан на сравнительно большую нагрузку (480 Вт, что соответствует примерно 92% от общей мощности) и выполнен в виде двух 20-амперных линий. Для недорогих блоков питания такое разделение является стандартной практикой. Радует, что производитель ограничился двумя 12-вольтовыми линиями, а не тремя или четырьмя, как у некоторых конкурентных решений сопоставимой мощности. Что касается каналов +3,3В и +5В, то каждый из них способен выдержать силу тока, равную 24 А, но суммарная потребляемая мощность по ним не должна превышать 130 Вт. Хотя для питания накопителей, приводов и другой периферии этого значения хватит вполне.

Модель Seasonic S12II-520 Bronze соответствует стандарту 80 PLUS Bronze. Согласно его требованиям, КПД блока питания при нагрузках 20%, 50% и 100% от номинальной мощности не должен опускаться ниже 81%, 85% и 81% соответственно (для напряжения питания 230 В). Также стоит отметить широкий диапазон входных напряжений (100 – 240 В), что позволяет отказаться от внешних стабилизаторов питания в условиях нестабильной электросети.

Внутреннее устройство

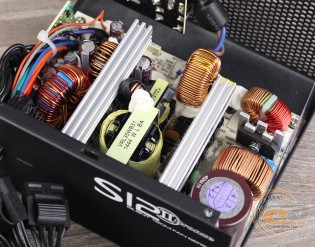

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

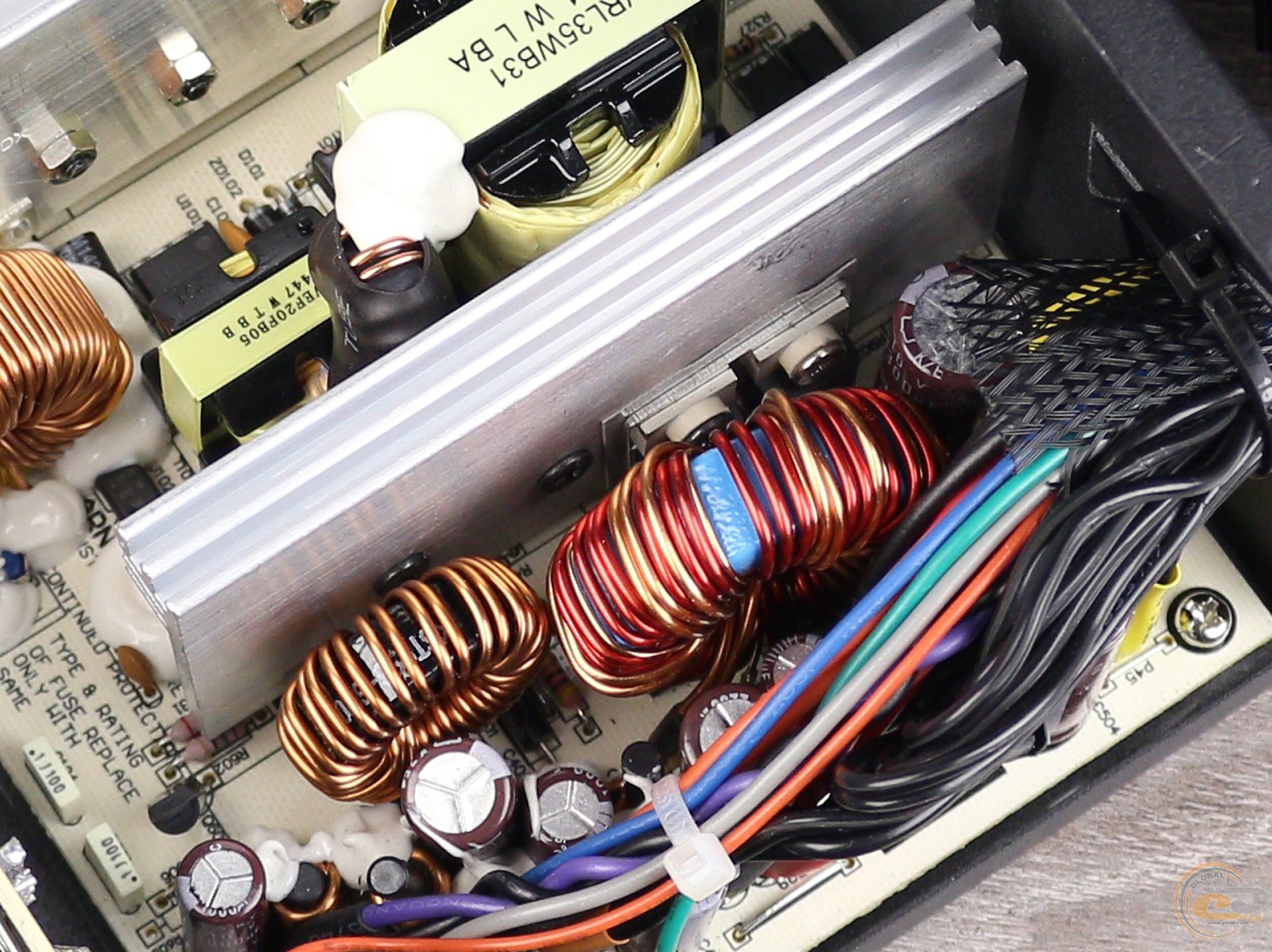

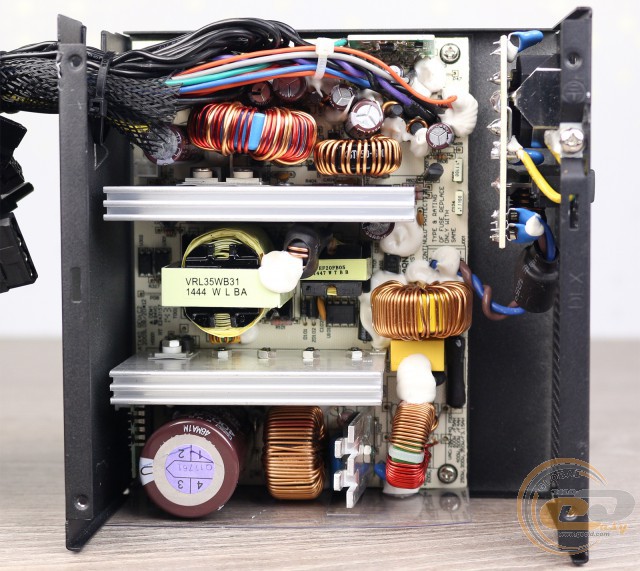

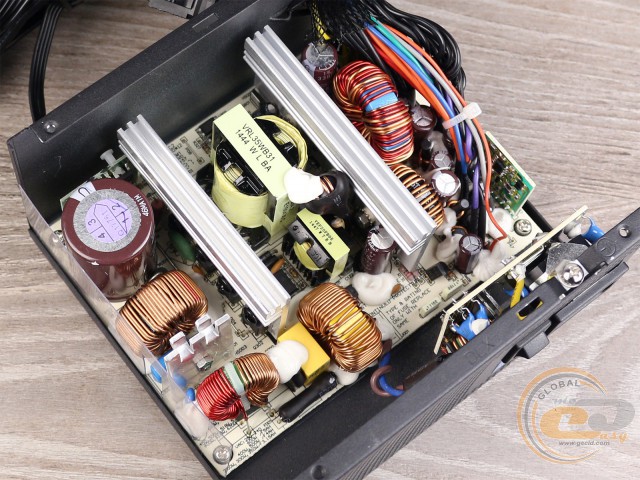

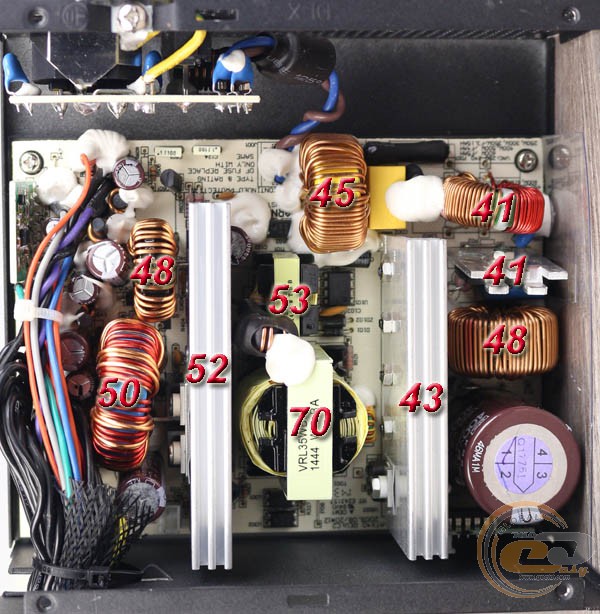

Блок питания Seasonic S12II-520 Bronze построен на основе платформы Seasonic GB, которая также применяется и во флагманской 620-ваттной модели этой же серии. В принципиальном плане – это стандартный однотактный прямоходовой конвертер с группой диодных сборок на выходе, служащих для получения всех необходимых номиналов напряжений.

Seasonic S12II-520 Bronze (Seasonic SS-520GB) Seasonic S12II-520 Bronze (Seasonic SS-520GB)

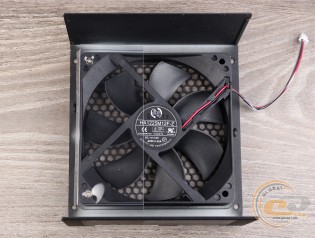

Система охлаждения представлена тремя алюминиевыми радиаторами, которые обдуваются 120-мм вентилятором Hong Hua HA1225M12F-Z мощностью 5,4 Вт. Он основан на гидродинамическом подшипнике (FDB) и по совокупности характеристик (шум, производительность, надежность) является одной из лучших вертушек, встречавшихся нам в блоках питания. Полная его спецификация подана ниже в таблице:

Вентилятор

Hong Hua HA1225M12F-Z

Тип подшипника

Гидродинамический (FDB)

Напряжение питания, В

12

Ток, А

0,45

Мощность, Вт

5,4

Максимальная скорость вращения, об/мин

2050

Воздушный поток, CFM

Уровень шума, дБ

Размеры, мм

120 х 120 х 25

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

Несмотря на то, что мы имеем дело с доступным решением, ориентированным на массовую аудиторию, производитель не стал экономить на компонентной базе или отдельных узлах. В частности, на входе установлен полноценный фильтр для сглаживания помех (два X- и шесть Y-конденсаторов, три дросселя и варистор); в схему включен модуль активной коррекции коэффициента мощности (APFC), а диодный мост (8-амперная сборка GBU8J) оснащен своим отдельным радиатором.

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

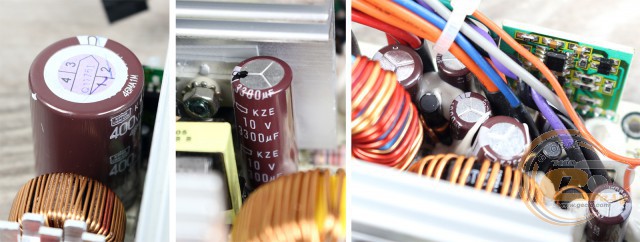

Высоковольтный конденсатор (470 мкФ х 400 В), конденсатор в дежурном источнике питания (3300 мкФ х 10 В) и конденсаторы, принимающие участие в фильтрации выходных напряжений (1000 мкФ х 10 В, 2700 мкФ х 16 В и 3300 мкФ х 16 В), произведены японской компанией Nippon Chemi-Con, что является залогом их высочайшего качества. Кроме того, все эти элементы принадлежат к высокотемпературным сериям, что гарантирует их продолжительный срок службы.

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

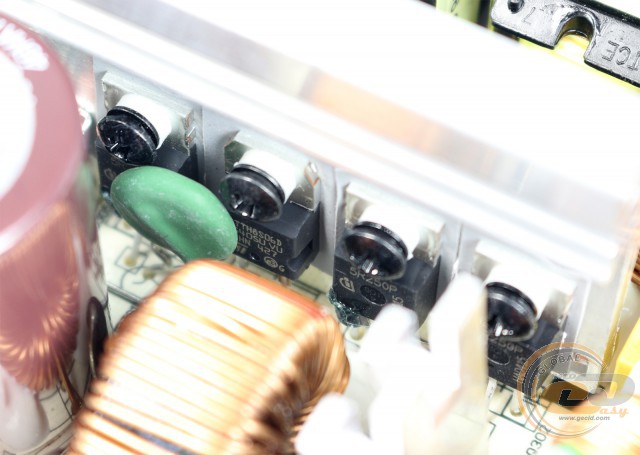

Силовая часть модуля APFC состоит из мощного диода STTH8S06D и двух транзисторов Infineon 5R250P. Пара ключей главного преобразователя имеет точно такую же маркировку. Обеими узлами управляет единый ШИМ-контроллер Infineon ICE1CS02. За корректное функционирование дежурного источника питания (линия +5Vsb) отвечает микросхема Fairchild FSQ0165R.

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

Для выпрямления выходных напряжений использованы диодные сборки 30A50CT и 30L30CT. Эффективность данных элементов ниже, чем у тех же транзисторов, однако это не помешало инженерам Sea Sonic Electronics добиться для модели Seasonic S12II-520 Bronze соответствия нормам стандарта 80 PLUS Bronze. Стабилизация напряжений питания организована по групповому принципу – еще один вынужденный шаг при проектировании недорогих блоков питания. Однако при правильной настройке, недостатки такой схемы можно свести к минимуму, в чем мы уже успели убедиться во время тестирования модели Seasonic S12II-620 Bronze.

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

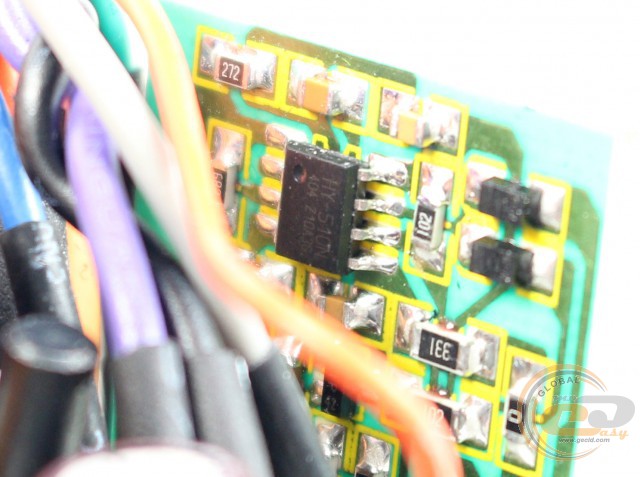

Система защит обозреваемого устройства основана на микросхеме HY510N и включает в себя:

  • защиту от повышенного напряжения (OVP);
  • защиту от пониженного напряжения (UVP);
  • защиту от токов короткого замыкания (SCP);
  • защиту от перегрузки (OPP).

Тестирование

Кросс-нагрузочные характеристики

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

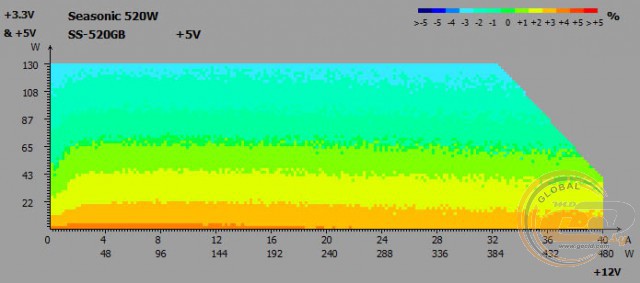

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

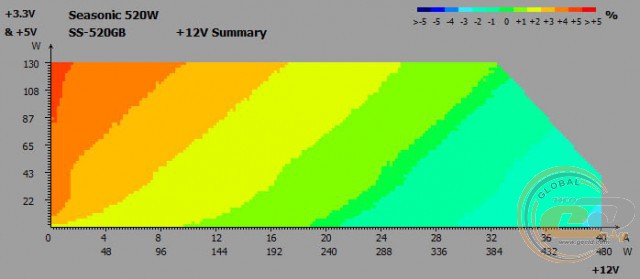

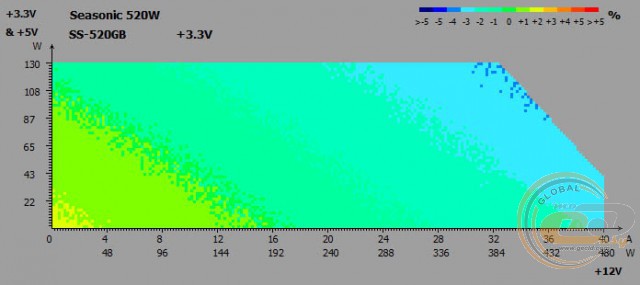

Во время кросс-нагрузочных тестов на основных линиях питания были зафиксированы следующие отклонения напряжений:

  • линия +3,3В: от -3% до +2%;
  • линия +5В: от -3% до +3%;
  • линия +12В: от -2% до +5%.

Узел стабилизации напряжения питания справился со своей задачей. Во всех трех случаях отклонения напряжений не превышали озвученных выше норм. Отдельно хочется отметить хорошее состояние канала +12В. Даже при максимальных значениях потребляемой мощности напряжение на нем не проседало ниже отметки -2%. Правда, в другую сторону оно отклонялось вплоть до +5%. Однако здесь стоит уточнить, что такое значение было зафиксировано в крайне специфичных условиях, которые вряд ли когда-нибудь удастся достичь на реальной конфигурации (суммарная нагрузка на линии +3,3В и +5В составляет свыше 100 Вт, тогда как по каналу +12В потребляется всего лишь несколько Вт).

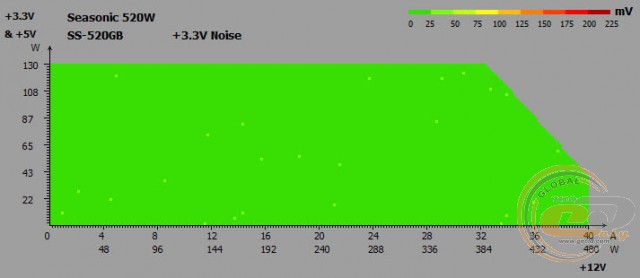

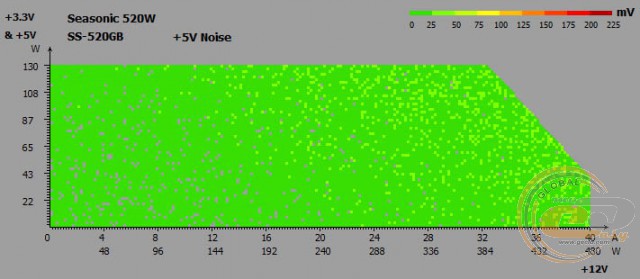

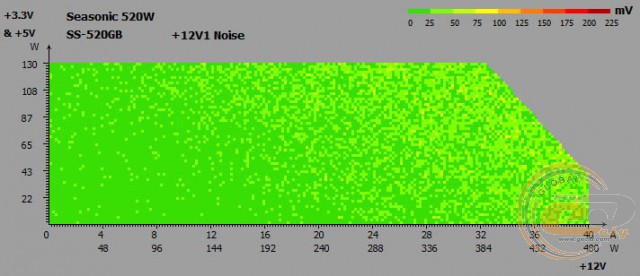

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

К работе подсистемы сглаживания пульсаций также нет никаких вопросов: на линиях +3,3В и +5В всплески не превышали 50 мВ, а на +12В – 75 мВ. Опять хочется отметить прекрасное состояние канала +12В, который, напомним, является наиболее востребованным современными комплектующими.

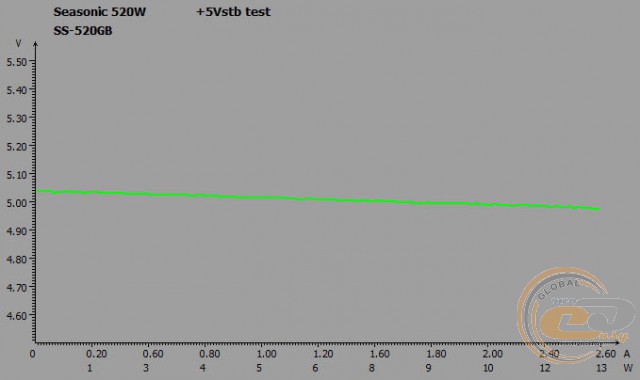

Дежурная линия питания +5Vsb

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

В зависимости от нагрузки напряжение на дежурной линии питания (+5Vsb) изменялось от 5,04 В до 4,97 В, что является хорошим результатом.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

50

100

150

200

260

300

450

520

Нагрузка*, %

10

19

29

38

50

58

87

100

PFC

0,86

0,96

0,98

0,98

0,99

0,99

0,99

0,99

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания без проблем справляется со своей задачей. При потребляемой мощности всего лишь в 100 Вт коэффициент PFC уже достиг отметки 0,96 (одним из условий получения сертификата 80 PLUS Bronze является «PFC ≥ 90% при 50%-ой нагрузке»), максимальное же значение (0,99) было зафиксировано при нагрузках свыше 260 Вт.

КПД

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

Как видно из графика, модель Seasonic S12II-520 Bronze не только подтвердила свое соответствие стандарту 80 PLUS Bronze для напряжения 230 В (при нагрузках 20%, 50% и 100% ее КПД превышал 81%, 85% и 81% соответственно), но и в большинстве случаев значительно превзошла требуемые нормы. Так, значение в 81% было достигнуто на отметке 60 Вт (10% от номинальной мощности), а при 105 Вт (20% от номинальной мощности) КПД блока питания составлял уже 85,6%. Да и при больших нагрузках этот показатель не опускался ниже 82,5%.

Система охлаждения и температурный режим

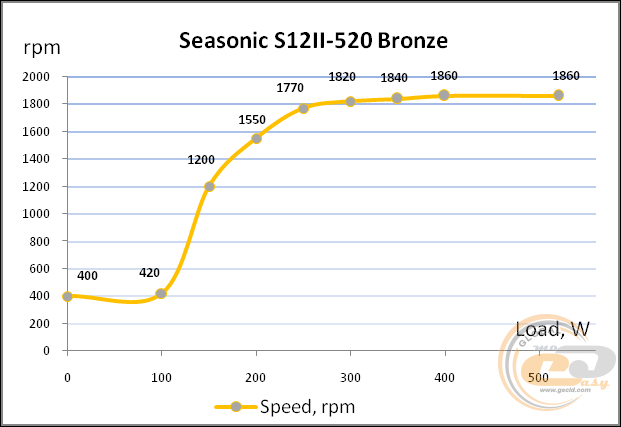

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

До отметки мощности 100 Вт Seasonic SS-520GB работает очень тихо. В пределах 100 – 200 Вт уровень шума повышается, но все равно остается довольно низким на фоне остальных компонентов системы. Свыше нагрузки 200 Вт звук от блока питания становится чуть более различимым, однако по-прежнему не вызывает никакого дискомфорта. По субъективным оценкам, его можно охарактеризовать как ниже среднего.

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

При этом температурный режим всех ключевых компонентов остается в пределах нормы. Даже после длительной работы на максимальных нагрузках ни о каком перегреве говорить не приходится, что свидетельствует о высокой эффективности используемой здесь системы охлаждения.

Посторонние шумы во время работы блока питания

На всем диапазоне нагрузок Seasonic S12II-520 Bronze не издавал никаких посторонних шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.

OverLOAD

Нагрузку на тестируемую модель мы увеличивали до 570 Вт, что равняется приросту +10% к номинальной мощности. Дальше (на отметке 580 Вт) уже срабатывала защита от перегрузки (OPP). При этом значения напряжений на выходных линиях питания оставались в пределах нормы. Для «бронзовых» устройств такой показатель является довольно хорошим. По крайней мере, далеко не все конкурентные решения сопоставимой мощности могут приблизиться к отметке, полученной во время данного эксперимента.

Практические испытания на реальной конфигурации

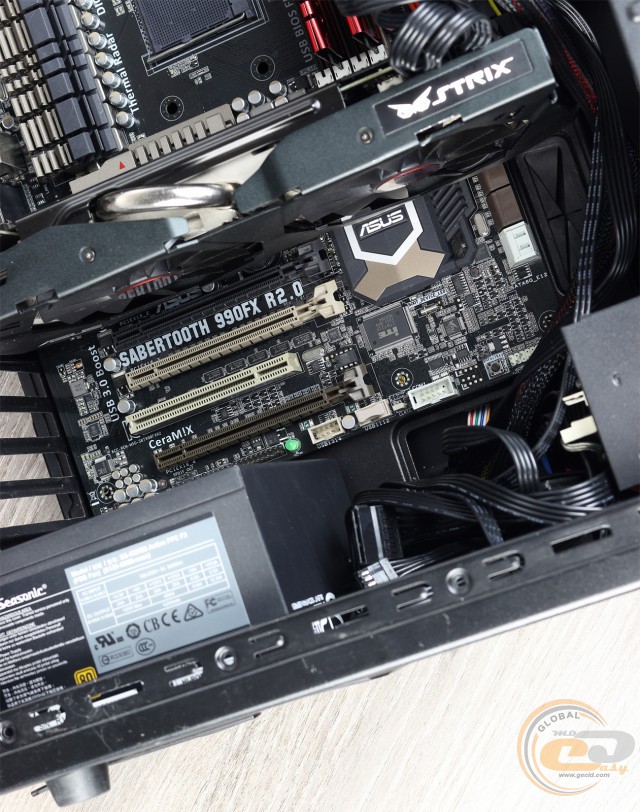

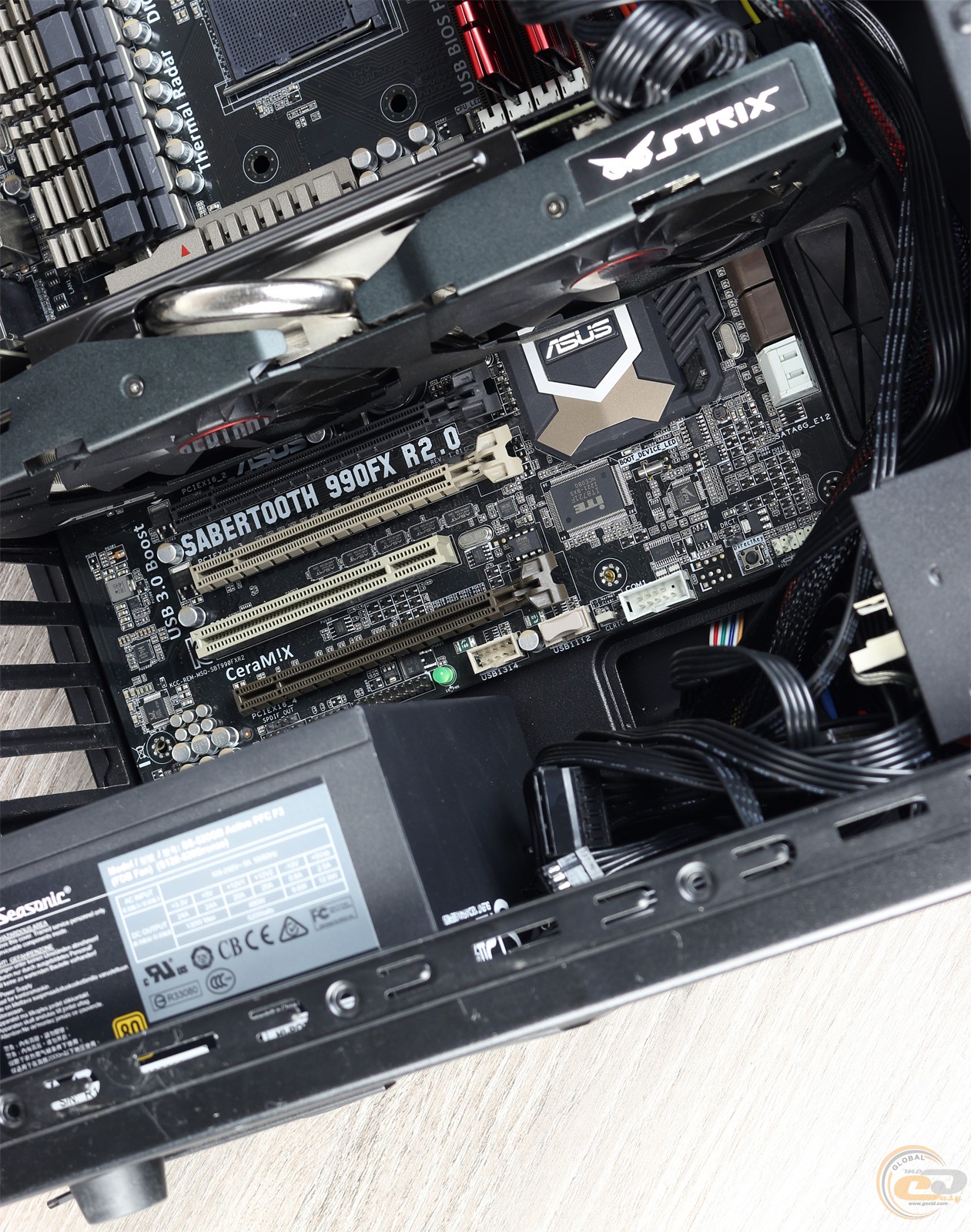

Seasonic S12II-520 Bronze (Seasonic SS-520GB)

Для построения реальной компьютерной системы был задействован мощный 6-ядерный процессор Intel Core i7-4960X, разогнанный до частоты 4,4 ГГц. В качестве видеоускорителя мы использовали видеокарту ZOTAC GeForce GTX 480 AMP! Целью данного эксперимента является воссоздать реальные нагрузки производительного ПК и проверить, как при этом ведет себя блок питания на практике.

Материнская плата

ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express)

Процессор

Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, L3 12 МБ) @ 4,4 ГГц при напряжении 1,3 В

Кулер

Thermalright TRUE Spirit 120M

Оперативная память

4 x DDR3-1333 4096 MБ Transcend

Видеокарта

ZOTAC GeForce GTX 480 AMP!

Жесткий диск

Western Digital Caviar Blue 1 ТБ (WD10EALX)

Корпус

Spire SwordFin SP9007B с двумя 120-мм вентиляторами

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась утилитами Linpack и FurMark 1.10.4. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:



Seasonic S12II-520 Bronze

CHIEFTEC GDP-550C

SilverStone SST-ST55F-G

Режим

Величина, В

Отклонение, %

Величина, В

Отклонение, %

Величина, В

Отклонение, %

+12В

Idle

12,37

+3,1

12,20

+1,7

12,18

+1,5

Burn

12,18

+1,5

12,18

+1,5

12,13

+1,1

+5В

Idle

5,15

+3,0

5,11

+2,2

5,01

+0,2

Burn

5,18

+3,6

5,09

+1,8

5,00

0,0

+3,3В

Idle

3,38

+2,4

3,42

+3,6

3,39

+2,7

Burn

3,39

+2,7

3,40

+3,0

3,37

+2,1



Входное энергопотребление, Вт

Idle

141

136

138

Burn

603

604

592

Глядя на полученные результаты, даже и не скажешь, что здесь использован групповой метод стабилизации напряжений питания: ни на одной из линий оно не проседало ниже своего номинала. А ведь нагрузка при этом создавалась довольно-таки «прожорливой» игровой конфигурацией, в состав которой была включена видеокарта с уровнем TDP, достигающим значения 250 Вт. Во время замеров входного энергопотребления тоже были получены интересные результаты. Seasonic S12II-520 Bronze лишь немного отстал от более дорогих устройств, соответствующих стандарту 80 PLUS Gold, а в некоторых случаях даже выступил наравне с ними.

Энергопотребление в простое и в выключенном состоянии компьютера

Блоки питания

Энергопотребление в режиме, Вт

Sleep

Power Off

Seasonic S12II-520 Bronze

7

3

CHIEFTEC GDP-550C

8

3

SilverStone SST-ST55F-G

7

3

Энергопотребление Seasonic SS-520GB в выключенном состоянии компьютера и в спящем режиме соответствует значениям, зафиксированным у других высококлассных решений, которые успели побывать в нашей тестовой лаборатории.

Выводы

Как и флагман серии Seasonic S12II Bronze, ее 520-ваттный представитель очень хорошо зарекомендовал себя во время тестирования. В первую очередь хочется отметить неожиданно высокий уровень КПД, что позволяет Seasonic S12II-520 Bronze (Seasonic SS-520GB) уверенно обходить по этому показателю многих своих «бронзовых» конкурентов, а в некоторых случаях даже приближаться к более дорогим решениям, соответствующим стандарту 80 PLUS Gold. Также порадовали и другие возможности блока питания. В частности, он без проблем справился с мощной игровой конфигурацией на основе одной видеокарты. При этом ни на одной из линий напряжение не просело ниже ее номинала, а пульсации были значительно меньше допустимых норм. Примечательно, что таких показателей производителю удалось добиться, используя вполне стандартную схемотехнику с групповым методом стабилизации напряжений.

Однако список достоинств модели Seasonic SS-520GB не ограничивается только высокими электротехническими характеристиками. По потребительским качествам она также сопоставима с более дорогими устройствами. К примеру, в низшем ценовом сегменте очень редко можно встретить блок питания, внутри которого установлен вентилятор на FDB-подшипнике, или же работа системы охлаждения зависит от нагрева компонентов, а не потребляемой мощности. Да и наличие тонких гибких проводов в виде шлейфов – это уже удел моделей уровнем выше. Здесь же все это реализовано в одном устройстве, причем с довольно приятным ценником, что делает блок питания Seasonic S12II-520 Bronze одним из лучших в своем классе по показателю «стоимость / возможности».

Достоинства:

  • сравнительно высокий КПД, который на всем диапазоне нагрузок превышает нормы стандарта 80 PLUS Bronze;
  • качественная элементная база;
  • наличие 10%-го запаса по мощности;
  • хорошее состояние выходных напряжений и низкие пульсации на всех линиях питания;
  • сравнительно большая нагрузочная способность канала +12В (около 92% от общей мощности);
  • возможность работы в широком диапазоне сетевого напряжения;
  • низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
  • использование длинных плоских кабелей облегчает их укладку;
  • наличие двух 6+2-контактных разъемов PCIe для дополнительного питания видеокарт;
  • эффективная система охлаждения;
  • тихоходный вентилятор на гидродинамическом подшипнике.


Автор: Сергей Мещанчук

Выражаем благодарность компании Sea Sonic Electronics за предоставленный для тестирования блок питания.

Выражаем благодарность компаниям ASUS, Intel, Thermalright, Transcend, Western Digital и ZOTAC за предоставленное для тестового стенда оборудование.

Статья прочитана раз(а)
Опубликовано : 22-06-2015
