Обзор блока питания Seasonic SS-350ET Active PFC

27-02-2009

Не самые мощные источники питания представляют меньший интерес для энтузиастов и геймеров, так как их запас зачастую не соответствует требованиям установленного высокопроизводительного «железа». Другое дело просто пользователи, использующие свой компьютер в основном для офисной работы или в качестве домашнего медиацентра. Они вполне могут обратить внимание на какую-то доступную модель, например Seasonic SS-350ET мощностью 350 Вт. В нашем тестировании мы попробуем главным образом узнать достаточно ли мощности этого решения для питания игровой конфигурации с одним мощным видеоускорителем.

Блок питания Seasonic SS-350ET относится к OEM-серии, которая соответствует стандартам ATX12V v2.2 и более высоким серверным EPS12V v2.9. Вся серия SS-XXXET состоит из четырех моделей мощностью от 350 до 500 Вт. Самую мощную модель этой серии Seasonic SS-500ET Active PFC F3 мы уже имели возможность тестировать, теперь рассмотрим наименее мощный вариант. Напомним, что продукты OEM-серии компании Sea Sonic предназначены, в первую очередь, для интеграторов и распространяются в партиях от 10 штук. Таким образом, в рознице подобные блоки питания будет тяжело встретить, а вот в составе готовых производительных ПК, которые собраны на территории нашей страны, они должны появляться все чаще.

Seasonic SS-350ET Active PFC

Как уже отмечалось, блок питания Seasonic SS-350ET относится к OEM-продуктам, а это значит, что ни упаковки, ни дополнительной комплектации он не имеет. Поэтому владельцам, возможно, не будет хватать шнура питания или нескольких винтов при сборки компьютера «с нуля».

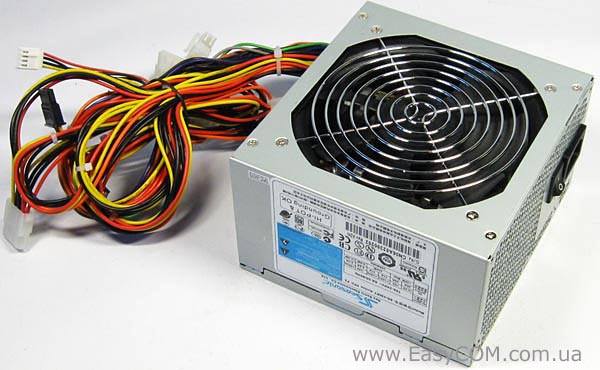

В отличие от менее известных производителей, корпус блока питания Seasonic SS-350ET выполнен из SECC стали привычных размеров 150х140х86 мм, а для охлаждения элементов блока применяется 120 мм вентилятор, который сверху прикрыт полноценной вентиляционной решеткой.

Seasonic SS-350ET Active PFC

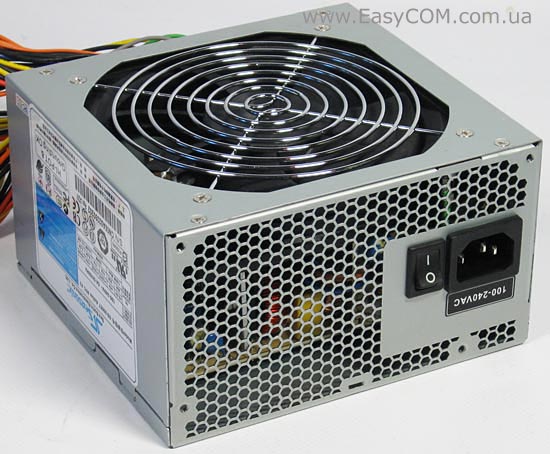

Задняя панель блока питания Seasonic SS-350ET имеет вентиляционную решетку с шестигранными ячейками. Такой вид вентиляционной решетки создает воздушному потоку наименьшее сопротивление. Также на задней панели находится кнопка «подачи сетевого питания». Возле разъема для шнура сетевого питания находится надпись, гласящая, что входное напряжение для устройства может быть от 100 В до 240 В. Это позволяет использовать источник питания в странах с разными стандартами питания. В целом исполнение задней панели блока питания Seasonic SS-350ET практически ничем не отличается от более мощных моделей этой компании.

Из достоинств Seasonic SS-350ET, которые заметно отличают его от других решений этой же мощности, является высокая эффективность, о чем говорит наличие сертификации 80 PLUS. Напомним, что программа 80 PLUS Bronze подтверждает, что уровень КПД блока питания при нагрузках 20%, 50% и 100% не опускается ниже 80%, а коэффициент мощности - ниже 0,9.

Спецификация блока питания Seasonic SS-350ET Active PFC:

Производитель

Sea Sonic Electronics Co.

Модель

SS-350ET Active PFC

Тип

ATX12V v2.2 & EPS12V v2.9

Номинальная мощность, Вт

350

Мощность по каналу 12В, Вт

324

Линий +12V

2, «виртуальные»

Выходы

+3.3V - 20A,
+5V - 20A,
+12V1 - 17A,
+12V2 - 17A,
-12V - 0.8A,
 +5VSB - 2.5A

PCI-E разъемов

Нет

SLI Ready

Нет

CrossFire Certified

Нет

Модульный

Нет

КПД

>80%

Сертифицирован 80 PLUS Bronze

Да

Коэффициент мощности (PF)

99%

Метод компенсации коэффициента мощности

Активный

Входное напряжение, В

100-240

Частота, Гц

50/60

Входной ток, А

6

Размер вентилятора, мм

120 х 120 х 25

Уровень шума, дБ

-

Регулятор скорости вращения (S2FC)

Есть

Электромагнитные безопасность и совместимость (EMI/EMC)

CE, FCC, C-tick

Соответствие RoHS (низкое содержание в припое свинца и кадмия)

Есть

Ресурс, при полной загрузке @25° C окружающей среды, исключая вентилятор

>100000 часов

Размеры (ШхДхВ), мм

150х140х86

Комплектация

нет

Гарантия

3 года

Сайт производителя

http://www.seasonic.com/

Seasonic SS-350ET Active PFC

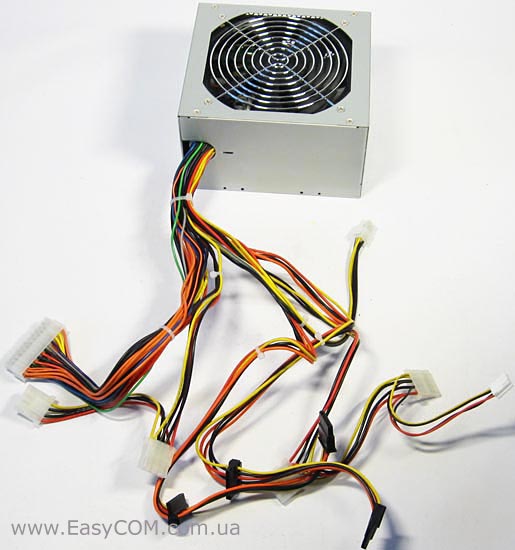

Блок питания Seasonic SS-350ET, как и положено решению начального уровня, имеет не слишком большое число разъемов и кабелей, хотя такое положение вещей можно вполне объяснить и его небольшой мощностью. При этом радует наличие сразу четырех разъемов SATA.

Разъемы и длина проводов блока питания Seasonic SS-350ET:

Типы разъемов

Длина проводов до разъема (разъемов), см

24-контактный разъем питания

33

4-контактный разъем питания

36

Два разъема для периферийных устройств

27-40

Два разъема для периферийных устройств и один для приводов FDD

37-50-62 (FDD)

2х Два разъема для устройств SATA

42-54

Seasonic SS-350ET Active PFC

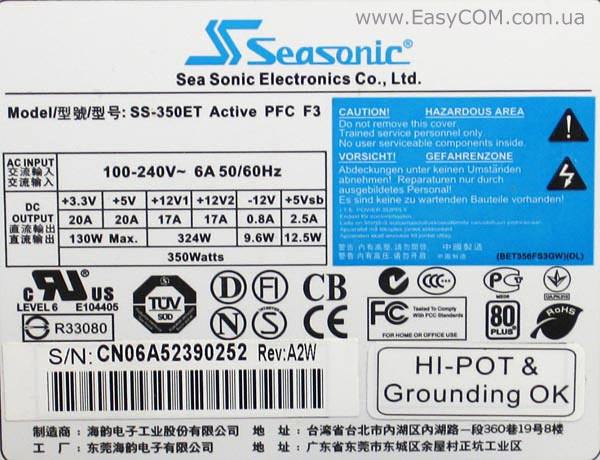

Судя по значениям на этикетке, 350 Вт блок питания Seasonic SS-350ET Active PFC F3 имеет две «виртуальные» линии питания +12В с общей нагрузочной мощностью до 324 Вт. Максимальная мощность линии 3,3В и 5В равна 130 Вт. Таким образом мы видим, что блок питания Seasonic SS-350ET Active PFC F3 имеет отличную, как для своей мощности, нагрузочную способность основной +12 В линии. Несмотря даже на то, что заявлено только 350 Вт, его вполне можно сравнивать с 400 Вт моделями других производителей.

На этикетке подчеркнута сертификация организациями CUL, TUV, FCC и соответствие стандартам по содержанию вредных веществ RoHS, а также сертификация 80 PLUS Bronze. Кроме того, на этикетке можно заметить знаки Укрстандарта и Росстандарта, что говорит о его полном соответствии «отечественным» стандартам.

Seasonic SS-350ET Active PFC

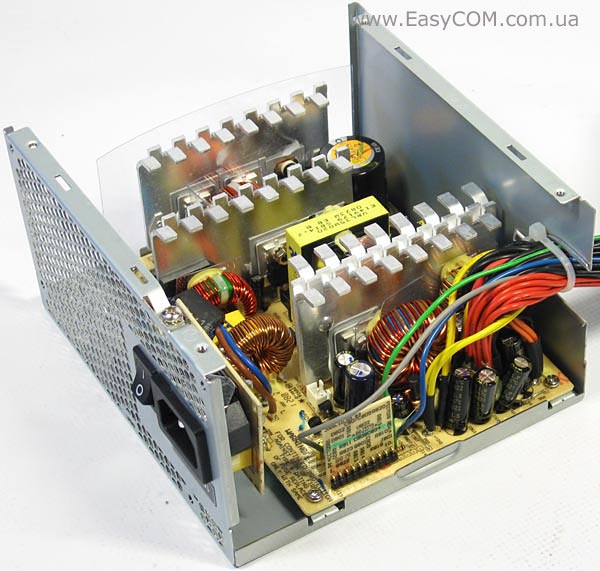

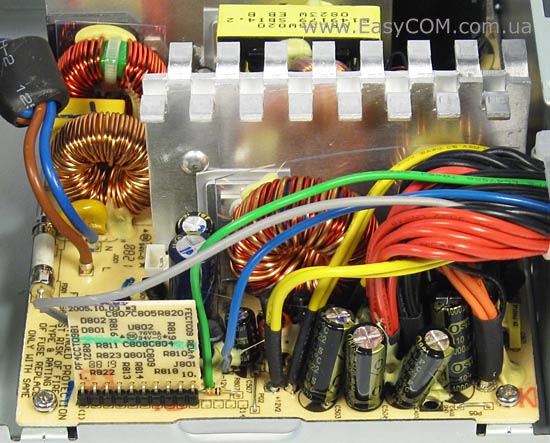

Блок питания Seasonic SS-350ET выполнен на однослойном PCB. Несмотря на относительно небольшую мощность блока питания, он оборудован достаточно габаритными алюминиевыми радиаторами, которые были и на более мощной 500 Вт модели Seasonic SS-500ET.

Seasonic SS-350ET Active PFC

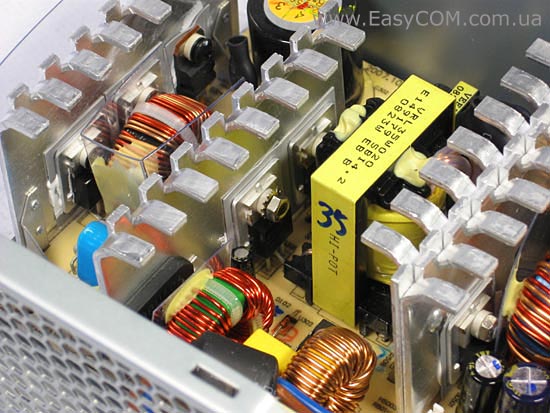

К тому же, можно заметить, что компоновка платы блока питания Seasonic SS-350ET  фактически  идентична самому мощному решению этой серии. Единственным отличием, которое заметно невооруженным глазом, является немного меньший дроссель на выходной стороне преобразователя. Также по маркировке видно, что использован другой трансформатор, хотя только по габаритам это не заметно.

Seasonic SS-350ET Active PFC

Все транзисторы в блоке питания Seasonic SS-350ET аккуратно посажены на радиатор через термопрокладку, причем в месте контакта явно заметно наличие и термопасты.

Пайка в блоке питания Seasonic SS-350ET выполнена качественно, причем, как уже отмечалось, в соответствии со стандартами RoHS, что предполагает очень низкое содержание в припое кадмия и свинца.

Seasonic SS-350ET Active PFC

Также к положительным качествам блока питания Seasonic SS-350ET можно отнести установку высокотемпературных конденсаторов с рабочей температурой до 105°С.

Seasonic SS-350ET Active PFC

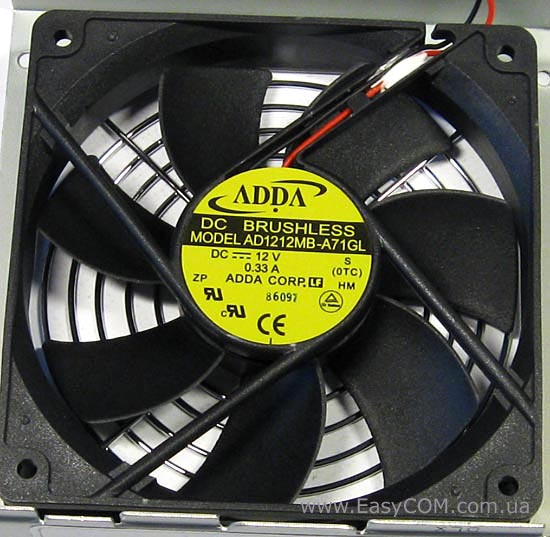

В качестве активного элемента охлаждения применяется, уже знакомый по блокам питания Seasonic, 120 мм вентилятор ADDA AD1212MB-A71GL на шарикоподшипнике с семилопастной крыльчаткой.

Спецификация вентилятора ADDA AD1212MB-A71GL:

Модель

ADDA AD1212MB-A71GL

Размер, мм

120 x 120 x 25

Скорость вращения, об/мин

2050

Подшипник

шарикоподшипник

Напряжение, В

12

Мощность, Вт

3,96

Воздушный поток, CFM

80,5

Уровень шума, дБ

38

Вес, г

156

Во время тестирования блок питания Seasonic SS-350ET, как и остальные модели этой компании, работал очень тихо, в чем, отчасти, заслуга автоматической системы управления скоростью вращения вентилятора.

Тестирование

За неимением в наличии полноценного нагрузочного стенда, для тестирования мы использовали компьютерную систему, которую на данный момент можно смело назвать современной игровой конфигурацией, так как она включает один топовый видеоускоритель GeForce GTX 260 896MB и разогнанный до 4 ГГц четырехъядерный процессор.

Тестовая конфигурация, выполняющая роль нагрузки блока питания:

Материнская плата

ZOTAC NForce 790i-Supreme (NVIDIA nForce 790i Ultra SLI)

Процессор

Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 2х6 Мб) @4 ГГц

Кулер

Noctua NH-U12P

Оперативная память

2x DDR3-1333 1024 Mб Transcend PC6400

Видеокарта

1х Gigabyte GV-N26-896H-B GeForce GTX 260 896MB DDR3 PCI-E DVI RTL

Жесткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Корпус

Spire SwordFin SP9007B с двумя 120 мм вентиляторами

C помощью цифрового мультиметра MASTECH MY64 мы проводили замеры напряжений на основных линиях питания +12В; +5В; +3,3В, а прибором Seasonic Power Angel определяли коэффициент мощности и общую мощность потребления всей системой вместе с блоком питания.

Измерение величин напряжения и мощности потребления проводились в режиме максимальной нагрузки и в простое. Максимальную нагрузку на систему мы пытались создать с помощью утилиты проверки стабильности видеоускорителей FurMark и стресс-теста FPU тестового пакета Everest.

Для блока питания Seasonic SS-350ET Active PFC F3 мы получили следующие результаты:

Основные линии питания



+12V

+5V

+3.3V



В

Отклонение, %

В

Отклонение, %

В

Отклонение, %

Idle

12

0

4,98

-0,4

3,29

-0,3

Burn

12,20

+1,6

5,03

+0,6

3,29

-0,3

Предложенная конфигурация вполне по силам блоку питания Seasonic SS-350ET Active PFC F3. При этом конечно наблюдается определенная просадка линии +12В, но до критичных значений еще очень далеко. Отклонения всех напряжений не выходят за рамки предельных 3%. То есть Seasonic SS-350ET вполне сгодился бы для подобной игровой конфигурации, но, все таки, его желательно использовать с менее требовательными видеокартами, у которых только один дополнительный разъем  питания. Иначе пользователь, используя переходники, может вообще лишиться 4-контактных разъемов питания для периферийных устройств, которых всего четыре.

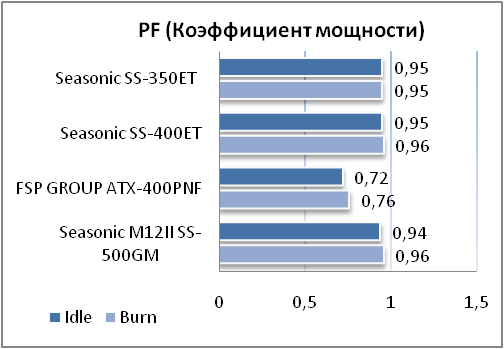

Активный модуль компенсации реактивной мощности отлично выполняет свои функции, поддерживая коэффициент мощности на очень высоком уровне.

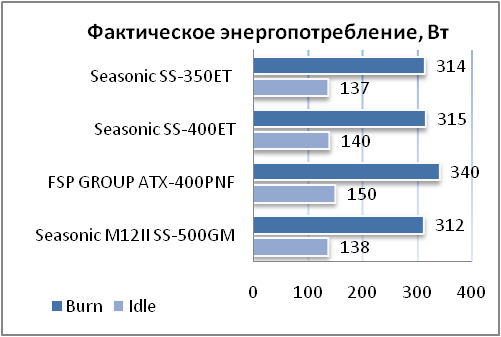

По результатам замера энергопотребления можно сказать, что блоки питания с активной компенсацией коэффициента мощности имеют большую эффективность. Разница же между потреблением систем с различными моделями блоков питания Seasonic незначительна и ее вполне можно принять за погрешность измерений.

Несмотря на достаточно высокую нагрузку на блок питания Seasonic SS-350ET, уровень шума был ниже среднего, и почти не заметен на фоне гула турбины GeForce GTX 260 GeForce GTX 260. Но для более тихих систем желательно выбрать модель блока питания помощнее.

Напоследок, блок питания Seasonic SS-350ET Active PFC F3 был протестирован на соответствие стандарту ENERGY STAR Ver. 4.0, который требует обеспечить потребление системой в режиме Standby (в выключенном состоянии) до 2 Вт, а в Sleep (спящем) режиме до 4 Вт. Как оказалось, Seasonic SS-350ET Active PFC F3 полностью удовлетворяет этим требованиям.

Выводы

Блок питания Seasonic SS-350ET Active PFC F3 является высококлассным решением, хотя и с небольшой, по современным меркам, заявленной мощностью. Если ориентироваться только на номинальное значение мощности, то этого  источника питания должно хватить для игровой системы начального уровня. Но Seasonic SS-350ET Active PFC F3 представляет собой редкий случай, когда результат превосходит ожидание. По результату тестирования видно, что этот блок питания имеет весомый запас мощности, поэтому его можно вполне применять для игровых систем с одним мощным одночиповым видеоускорителем. Хотя понятно, что компания Seasonic не стремилась кого-то удивить, а просто создавала надежное решение с запасом мощности. К недостаткам же Seasonic SS-350ET Active PFC F3 можно отнести отсутствие какой-либо комплектации, а также, если учитывать проверенные возможности блока питания, то отсутствие 6-контактного разъема PCIE и 8-контактного разъема ATX12V для питания процессора.

К достоинствам можно отнести:

  • высокий уровень КПД;
  • тихую систему охлаждения;
  • активный метод компенсации реактивной мощности;
  • сертификацию ENERGY STAR Ver. 4.0;
  • соответствие стандартам 80 PLUS Bronze и RoHS.

К недостаткам можно отнести:

  • отсутствие комплектации;
  • только 4-контактный ATX12V.

Автор: Дмитрий Масюк

Выражаем благодарность компании «Синтекс» (дистрибутору Sea Sonic Electronics в Украине) за предоставленный для тестирования блок питания Seasonic SS-350ET Active PFC F3.
