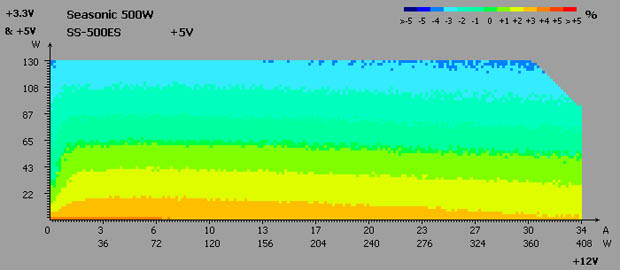

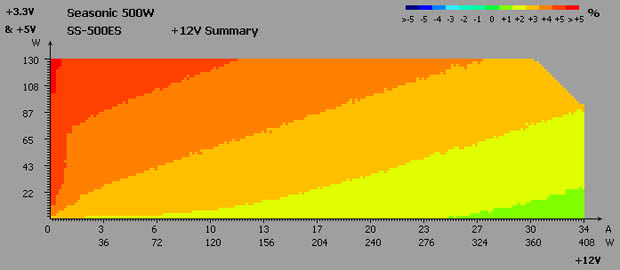

Шумы и пульсации во всем диапазоне напряжений

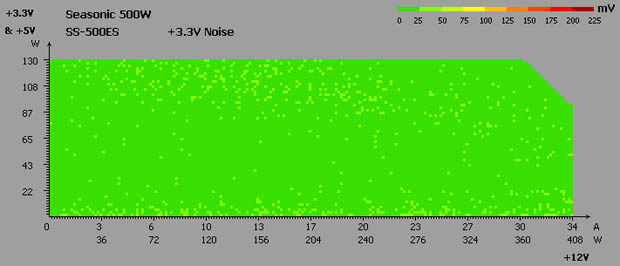

Пульсации на линии +3,3В довольно небольшие, в среднем они равны 22 мВ.

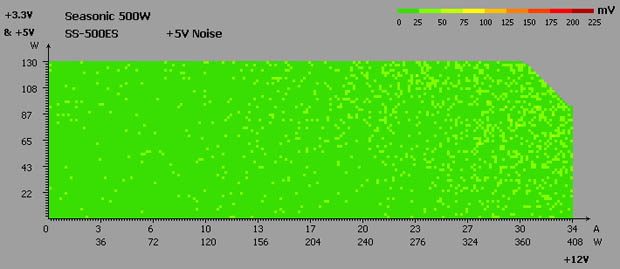

Пульсации на линии +5В при разных нагрузках также находятся в пределах допустимых норм. Здесь их средний уровень составляет 27 мВ.

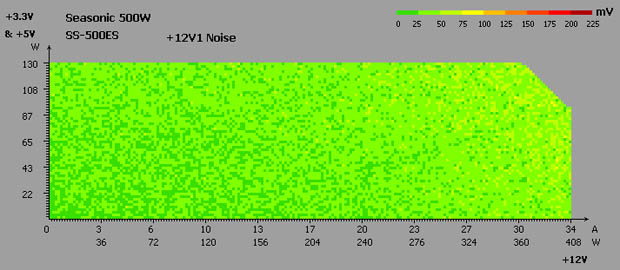

Пульсации на линии +12В также в хорошем состоянии, в среднем составляя 73 мВ.

Дежурная линия питания +5VSB

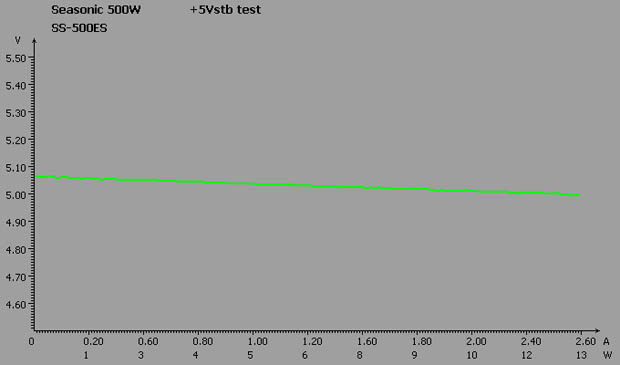

Состояние дежурной линии питания блока питания Seasonic SS-500ES Active PFC довольно хорошее. В зависимости от нагрузки напряжение на дежурной линии питания изменяется в пределах от 5,07 В до 5,00 В.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

50

100

150

200

250

300

400

500

Нагрузка*,%

10

20

30

40

50

60

80

100

PFC

0,85

0,93

0,96

0,97

0,99

0,99

0,99

0,99

Нагрузка* - нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль коррекции коэффициента мощности блока питания Seasonic SS-500ES Active PFC очень хорошо справляется со своей задачей. Максимальный зафиксированный коэффициент, уже при достижении нагрузки 250 Вт (50% от номинальной мощности), составлял 0,99.

КПД





Тест реальной эффективности при разных нагрузках подтвердил соответствие блока питания Seasonic SS-500ES Active PFC стандарту 80 PLUS Bronze для напряжения 230 В. Как видно из графика, при нагрузках 20% и 100% от номинальной мощности КПД блока питания превышает 81%, а при 50% нагрузке – КПД больше 85%.

Система охлаждения и температурный режим

Косвенно оценить уровень шума блока питания можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40С является вполне допустимой для компьютера. В то же время, сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.





До отметки мощности в 150 Вт источник питания Seasonic SS-500ES Active PFC работает тихо. При увеличении нагрузки до 250 Вт, уровень шума повышается до «среднего». Дальнейшее увеличение нагрузки вплоть до значения 500 Вт ведет к возрастанию уровня шума, при этом он становится заметным на общем фоне (по слуховым ощущениям его можно охарактеризовать как «выше среднего»).

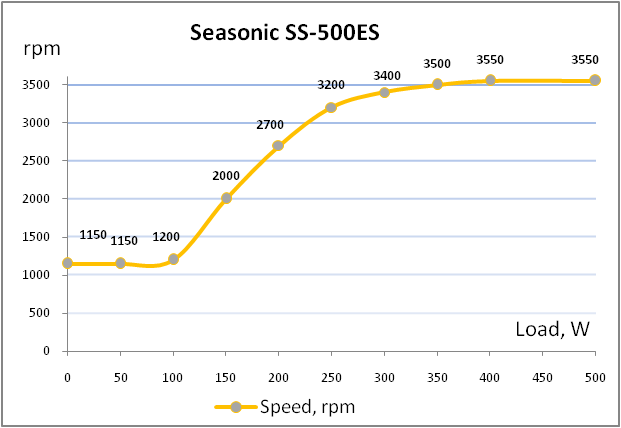

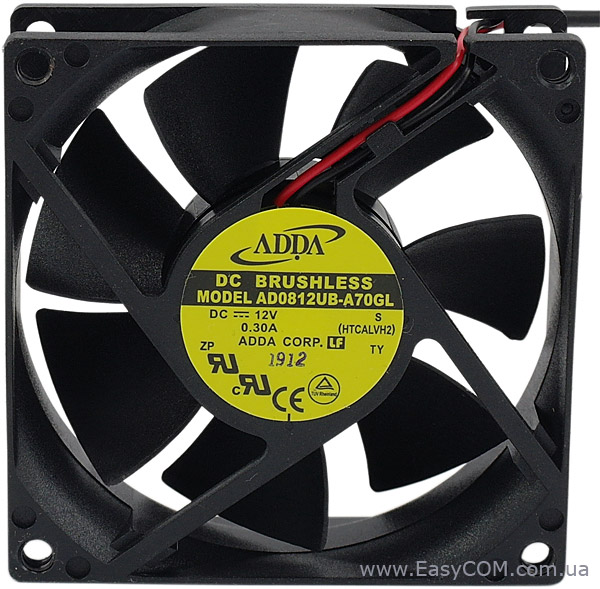

Установка 80-мм вентилятора, а также отсутствие термодатчика сыграло свою роль. Как видно из предоставленного графика, заявленная максимальная скорость вращения вентилятора 3400 об/мин достигалась уже при 300-ваттной нагрузке (60% от номинальной мощности). После преодоления отметки 300 Вт, данный вентилятор «раскручивался» до еще больших оборотов. Все это негативным образом сказалось на уровне шума, производимом во время работы источника питания.





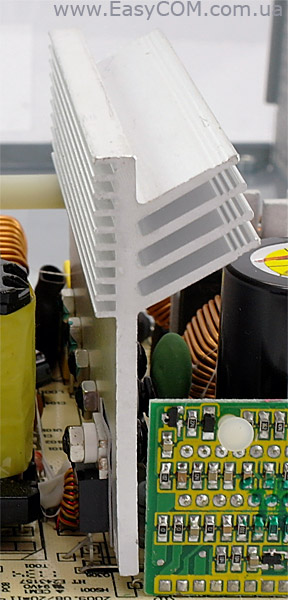

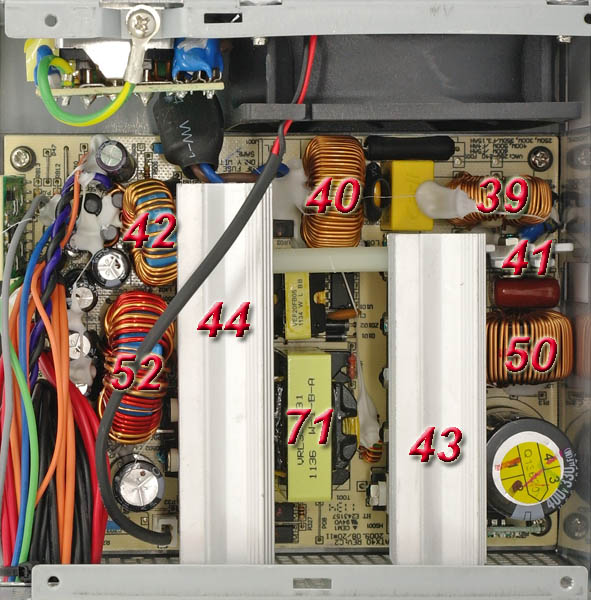

Даже после длительной работы сильного нагрева элементов не наблюдалось. Температура всех основных узлов была в пределах нормы. В первую очередь это связано с наличием отдельных алюминиевых радиаторов для охлаждения силовых элементов и большим воздушным потоком, создаваемым вентилятором на максимальных оборотах.

Хотя опять же, температура элементов далека до критической отметки и более разумно было бы «замедлить» вентилятор. На состоянии узлов блока питания это особым образом бы не сказалось, а вот уровень шума мог бы понизиться. Также нужно учитывать, что ресурс вентилятора в таком режиме работы (на максимальных оборотах) расходуется заметно быстрее.

Влияние изменения входного сетевого напряжения

Работоспособность блока питания при разных значениях входного сетевого напряжения проверялась при 80% загрузке. Нагрузка на линии +5В и +3,3В составляла 80 Вт, а общая нагрузка была равна 400 Вт. Показателем работоспособности являлась величина выходных напряжений.

Напряжение сети

240 В

220 В

200 В

180 В

160 В

140 В

120 В

100 В

+3,3В

3,32

3,32

3,32

3,32

3,31

3,31

3,31

3,31

+5В

5,03

5,03

5,03

5,03

5,02

5,02

5,02

5,02

+12В

12,18

12,18

12,18

12,18

12,17

12,17

12,16

12,16

Изменяя напряжение входного питания от 100 В до 240 В, мы установили, что блок питания Seasonic SS-500ES Active PFC стабильно работает во всем заявленном в спецификации диапазоне напряжений.

OverLOAD

Нагрузку на источник питания Seasonic SS-500ES Active PFC сверх номинала получилось без каких-либо нюансов увеличить до 560 Вт (+12% к номинальной мощности). При дальнейшем плавном увеличении нагрузки, напряжения на выходных линиях питания принимали критические значения, причем на линии +12В наблюдалось наиболее существенное проседание. Однако быстрое увеличение нагрузки до 580 Вт и выше приводило к четкому срабатыванию защиты от перегрузки. Таким образом, блоку питания Seasonic SS-500ES Active PFC и подключенному к нему оборудованию совершенно не страшна перегрузка на 60 Вт, а при существенном превышении энергопотребления система автоматически выключится, хотя в диапазоне перегрузки от 560 до 580 Вт возможна некоторая нестабильность работы.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы мы использовали имеющийся в наличии процессор Intel Core 2 Quad Q9550, разогнанный до частоты 3,7 ГГц с поднятием напряжения до 1,36 В. В подобном режиме работы этот процессор можно сопоставить с любым из наиболее мощных современных процессоров. В качестве видеоускорителя мы использовали ZOTAC GeForce GTX 480 AMP!, которую по праву можно считать самой «прожорливой» среди современных видеокарт.

Материнская плата

ZOTAC nForce 790i-Supreme (NVIDIA nForce 790i Ultra SLI)

Процессор

Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 2х6 МБ) @3,7 ГГц

Кулер

Noctua NH-U12P

Оперативная память

2x DDR3-1333 1024 MБ Transcend PC6400

Видеокарты

ZOTAC GeForce GTX 480 AMP!

Жесткий диск

Samsung HD080HJ 80 ГБ 7200rpm 8 МБ SATA-300

Корпус

Spire SwordFin SP9007B с двумя 120 мм вентиляторами

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: простой и максимальная загрузка, которая создавалась с помощью программного теста блока питания OCCT Perestroika 3.1.0. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В; +5В; +3,3В измерялось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях питания были получены следующие значения:



Seasonic SS-500ES Active PFC

FSP HEXA AXE550

ZALMAN ZM500-LE

Режим

Величина, В

Отклонение, %

Величина, В

Отклонение, %

Величина, В

Отклонение, %

+12V

Idle

12,45

+3,8

12,31

+2,6

12,45

+3,8

Burn

12,28

+2,3

12,04

+0,3

12,30

+2,5

+5V

Idle

5,11

+2,2

4,97

-0,6

5,03

+0,6

Burn

5,08

+1,6

5,04

+0,8

5,08

+1,6

+3.3V

Idle

3,42

+3,6

3,40

+3,0

3,36

+1,8

Burn

3,43

+3,9

3,39

+2,7

3,35

+1,5



Входное энергопотребление, Вт

Idle

140

139

146

Burn

512

506

547

Реальная игровая конфигурация с одной очень производительной видеокартой и разогнанным процессором не вызвала больших трудностей у источника питания Seasonic SS-500ES Active PFC. Благодаря хорошей системе стабилизации больших просадок выходных напряжений под нагрузкой не наблюдалось.

Энергопотребление в простое и в выключенном состоянии компьютера

Блоки питания

Энергопотребление в режиме, Вт

Sleep

Power Off

Seasonic SS-500ES Active PFC

4

3

FSP HEXA AXE550

4

3

ZALMAN ZM500-LE

4

3

Seasonic S12II-520 Bronze

4

4

CHIEFTEC CTB-550S

4

4

Энергопотребление блока питания Seasonic SS-500ES Active PFC в выключенном состоянии компьютера и в спящем режиме соответствует показателям других высококлассных источников питания.

Выводы



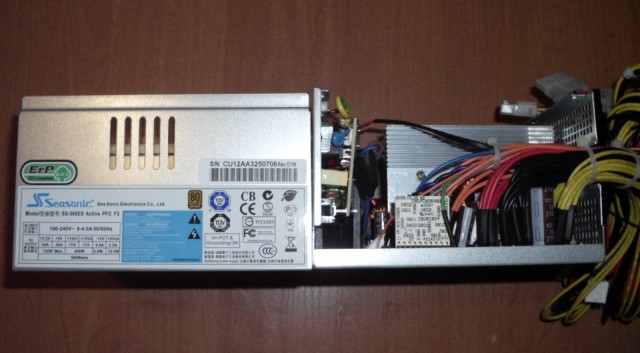

Seasonic SS-500ES Active PFC



Протестированный сегодня блок питания Seasonic SS-500ES Active PFC должен понравиться экономным пользователям. Он имеет довольно высокое качество исполнения, что свойственно всей продукции Seasonic, и в то же время приемлемую цену. На момент написания статьи она колебалась в районе отметки 70 долларов. Многие возразят, что на рынке полно 500-ваттных решений, цена которых не превышает 30-40 долларов, но Seasonic SS-500ES Active PFC выгодно отличается от них.

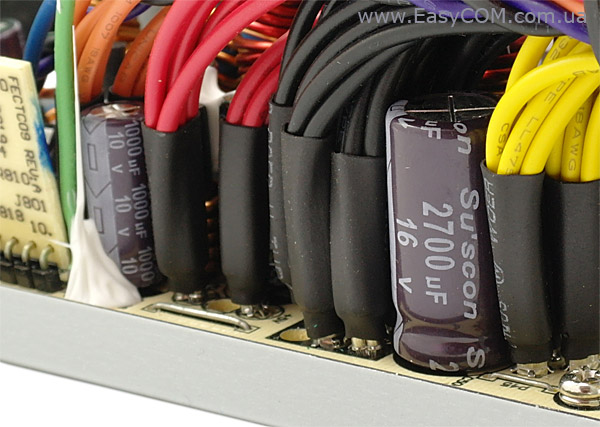

В первую очередь, это касается уровня КПД, который у Seasonic SS-500ES Active PFC при 50%-ой нагрузке достигал значения 85,3%. Кроме того, вся элементная база Seasonic SS-500ES Active PFC имеет довольно высокое качество: присутствуют EMI-фильтр и активный модуль коррекции коэффициента мощности, а в первичной и вторичной цепях используются конденсаторы от известных производителей. Все это позитивным образом сказалось на работе данного блока питания во время тестирования. Он без проблем справился с довольно «прожорливой», с точки зрения энергопотребления, игровой конфигурацией, которая состояла из производительной видеокарты и разогнанного процессора. При этом состояние напряжения на выходных линиях питания оставалось в пределах нормы.

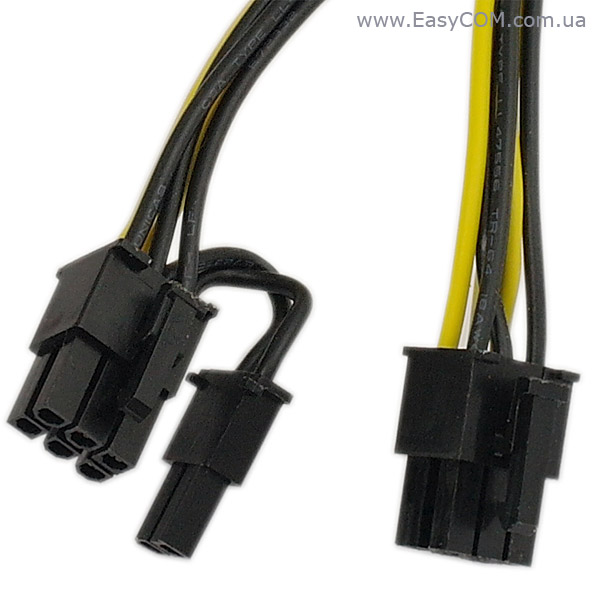

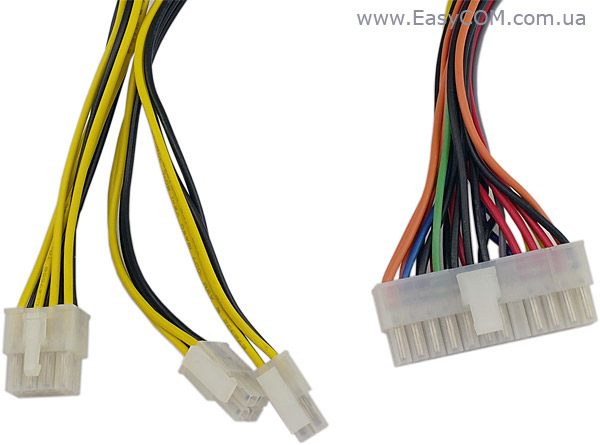

Также хотим отметить наличие большого количества разнообразных разъемов и их удобного расположения на кабелях питания. Это позволит подключить мощную видеокарту, несколько современных приводов и накопителей, а также те устройства, где питание осуществляется через разъем PATA.

Единственным недостатком, на наш взгляд, является плохо настроенная система управления вентилятором. Да, это позитивном образом отразилось на нагреве компонентов, но вот уровень шума во время работы был великоват.

В остальном же, Seasonic SS-500ES Active PFC представляет собой довольно качественный и надежный блок питания, который, мы уверены, будет интересен многим пользователям.

Достоинства:

  • высокий уровень КПД;
  • хорошее состояние напряжения на линиях питания +12В, +5В, +3,3В под большой нагрузкой;
  • наличие 12%-ого запаса по мощности;
  • качественная элементная база;
  • возможность работы в широком диапазоне сетевого напряжения;
  • эффективная система охлаждения;
  • наличие вентилятора на подшипнике качения;
  • 3 года гарантии;
  • активный метод компенсации реактивной мощности.

Недостатки:

  • заметный уровень шума во время работы блока питания при больших нагрузках;
  • отсутствие защиты от перегрева.
