Обзор и тестирование блока питания Seasonic Platinum 520 Fanless (SS-520FL2)

26-06-2013

Seasonic Platinum 520 Fanless, о котором пойдет речь в данном обзоре, является старшей моделью в серии безвентиляторных блоков питания от Seasonic. Основное преимущество устройств подобного рода - безусловно, отсутствие шума во время работы при любой нагрузке, не превышающей значения номинальной мощности. Этот факт очень важен для тех, кто собирает тихие компьютеры.

Дело в том, что компоненты блока питания, как и других комплектующих, во время работы довольно сильно нагреваются. Но, если для видеокарт, процессоров, винчестеров придумано множество альтернативных систем охлаждения, которые отличаются высокой эффективностью и низким уровнем шума, то с источниками питания далеко не все так просто. Высоковольтные цепи исключают возможность использования водяных систем охлаждения, а небольшое внутренне пространство не позволяет установить громадные радиаторы с теплопроводящими трубками.

Но, можно пойти и другим путем. Вместо того чтобы придумывать, как охлаждать компоненты, производители решили свести к минимуму потери энергии в виде тепла. Таким образом «было убито сразу два зайца» - появилась возможность отказаться от вентилятора и существенно увеличился КПД блока питания.

Именно благодаря внедрению стандартов энергоэффективности 80 PLUS Gold и Platinum сегодня на рынке мы можем наблюдать такое разнообразие блоков питания с пассивной системой охлаждения. Да и нагрузочные способности таких устройств заметно возросли. Так, к примеру, номинальная мощность героя данного обзора Seasonic Platinum 520 Fanless равняется 520 Вт, чего вполне хватит даже для игровой системы с одной мощной видеокартой.

Seasonic Platinum 520 Fanless

Спецификация блока питания Seasonic Platinum 520 Fanless:

Производитель

Sea Sonic Electronics

Модель

Seasonic Platinum 520 Fanless

(SS-520FL2)

Тип

ATX12V, EPS12V

Номинальная мощность, Вт

520

Мощность по каналу 12В, Вт

516

Мощность линий +3,3V и +5V, Вт

100

Линий +12V

1

Выходы

+3,3V – 20 A,
+5V – 20 A,
+12V – 43 A,
-12V – 0,5 A,
 +5VSB – 2,5 A

PCI-E разъемов

2 (6+2-контактные)

SLI Ready

Нет

CrossFire Certified

Нет

Модульный

Да

КПД, %

>90

Сертифицирован 80 PLUS

Platinum

Коэффициент мощности (PF), %

99

Метод компенсации коэффициента мощности

Активный

Входное напряжение, В

100 - 240

Частота, Гц

50 - 60

Входной ток, А

7 - 4

Размер вентилятора, мм

Вентилятор отсутствует (полностью пассивная система охлаждения)

Регулятор скорости вращения вентилятора

-

Уровень шума, дБ

0

Электромагнитные безопасность и совместимость (EMI/EMC)

CB, CUL, CCC, TUV, GOST-R, BSMI, CE, C-tick, FCC

Защиты

OCP, OVP, UVP, OPP, SCP, OTP

Соответствие RoHS (низкое содержание в припое свинца и кадмия)

Есть

Размеры (ДхШхВ), мм

160 х 150 х 86

Комплектация

Сетевой шнур питания, крепящие винты, комплект модульных кабелей, хомуты, стяжки на липучках, инструкция, наклейка с логотипом компании

Вес, кг

-

Гарантия

7 лет

Сайт производителя

Sea Sonic



Все цены на Sea+Sonic+SS-520FL2



Упаковка, комплект поставки и внешний вид

Seasonic Platinum 520 Fanless

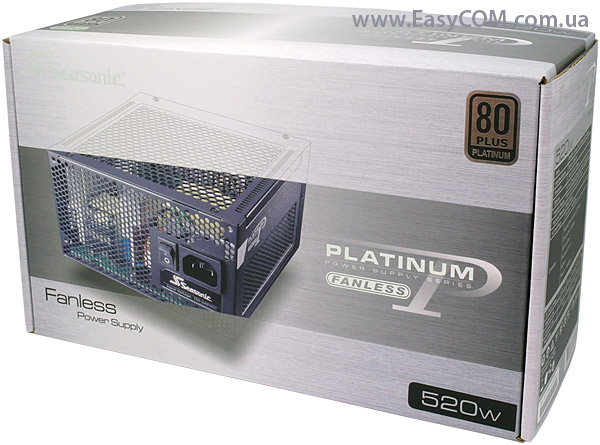

Блок питания Seasonic Platinum 520 Fanless поставляется в большой картонной упаковке, окрашенной в цвета, имитирующие поверхность платины. Такой дизайн коробки характерный для всех устройств из серии Seasonic Platinum. Традиционно на лицевой стороне размещено изображение источника питания, а также отмечены его номинальная мощность (520 Вт) и класс энергоэффективности (80 PLUS Platinum).

Seasonic Platinum 520 Fanless

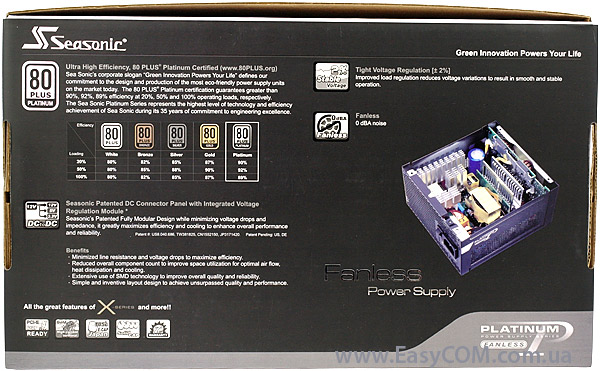

В остальном же упаковка Seasonic Platinum 520 Fanless полностью повторяет коробки от Seasonic Platinum 400 Fanless и Seasonic Platinum 460 Fanless, поэтому останавливаться на ней более детально нет особой нужды.

Seasonic Platinum 520 Fanless

Seasonic Platinum 520 Fanless

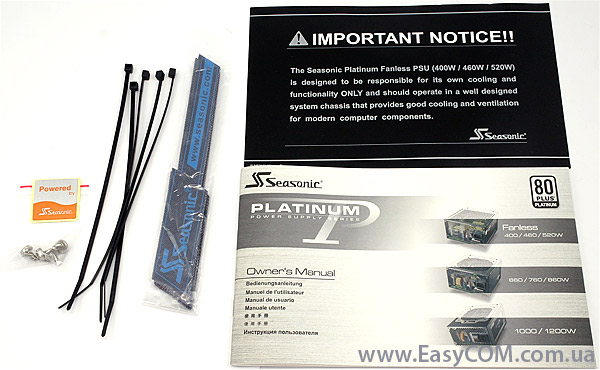

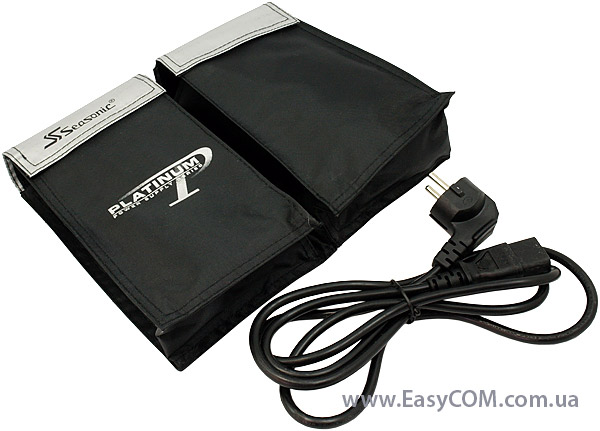

Комплект поставки Seasonic Platinum 520 Fanless полностью соответствует «платиновому» статусу устройства. Блок питания находится в матерчатом мешочке, а для хранения модульных кабелей предусмотрена специальная двухсекционная сумочка.

Seasonic Platinum 520 Fanless

Кроме того, в коробке обнаружены элементы для крепления блока питания и фиксации проводов внутри компьютерного корпуса. Полный список комплекта поставки выглядит следующим образом:

  • блок питания, упакованный в специальный мешочек;
  • сетевой шнур питания;
  • винты для крепления;
  • модульные кабели, находящиеся в небольшой сумочке;
  • пять хомутов и три стяжки на липучках для фиксации проводов;
  • наклейка с логотипом компании;
  • инструкция.

Seasonic Platinum 520 Fanless

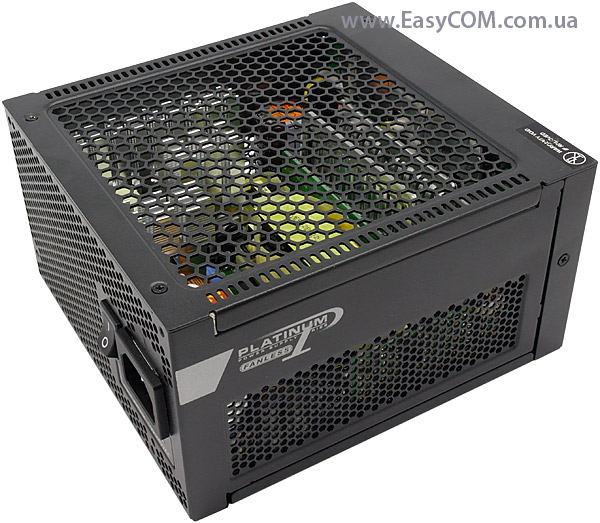

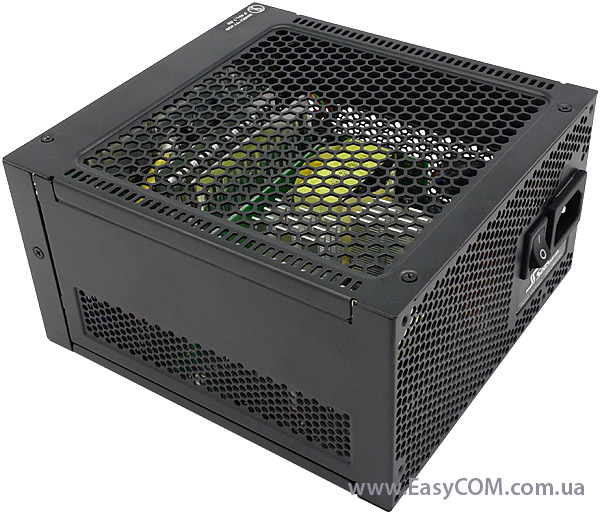

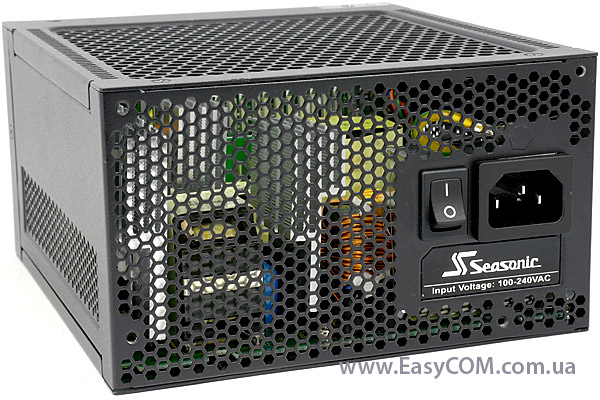

Внешне Seasonic Platinum 520 Fanless ничем не отличается от младших безвентиляторных моделей. Его размеры (160 х 150 х 86 мм) вполне характерные для устройств аналогичной мощности.

Seasonic Platinum 520 Fanless

Все панели густо усеяны вентиляционными отверстиями, что вполне логично - при отсутствии встроенного вентилятора нужно по максимуму использовать любой внешний поток воздуха для обдува компонентов. Самая большая по площади сеточка находится на верхней крышке, поэтому очень важно, чтобы во время эксплуатации блока питания она ничем не перекрывалась.

Seasonic Platinum 520 Fanless

Даже нижняя часть, которая всегда делается глухой, снабжена вентиляционными отверстиями.

Seasonic Platinum 520 Fanless

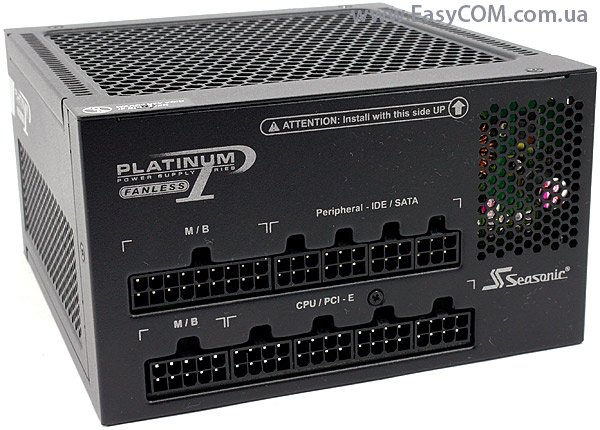

На задней панели размещены модульные разъемы. Отметим, что отсоединяемыми сделаны все провода, включая даже те, что предназначены для питания материнской платы. Большого затруднения с подключением кабелей у пользователя возникнуть не должно, так как все разъемы подписаны и имеют разную конструкцию.

Вверху можно увидеть напоминание от производителя, каким образом должен быть установлен источник питания внутри компьютерного корпуса.

Seasonic Platinum 520 Fanless

Seasonic Platinum 520 Fanless

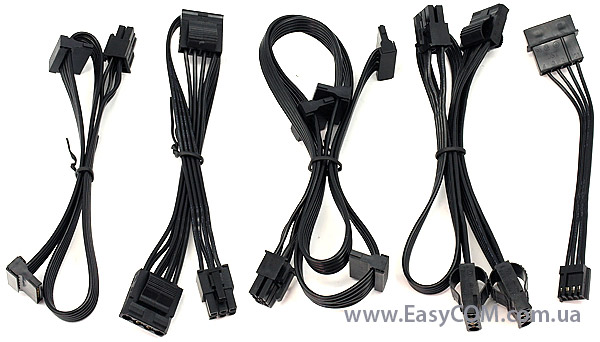

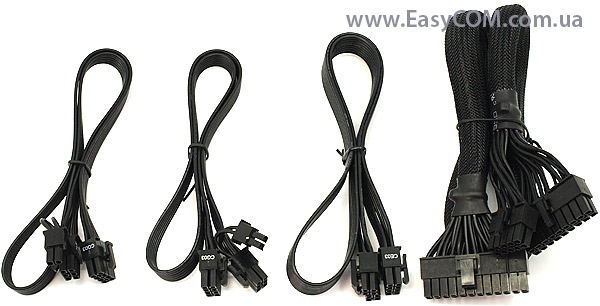

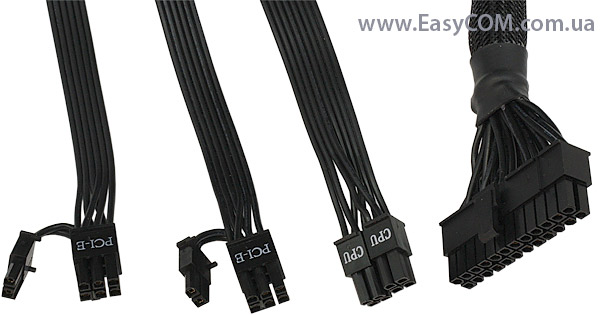

Отсоединяемые кабели (кроме питания материнской платы) сделаны в виде шлейфов, что позитивным образом скажется на удобстве работы с ними. Для видеокарт предусмотрено два 6+2-контактных разъема, причем каждый из них размещен на отдельном кабеле. Опять же, это лишь упростит подключение видеоускорителей, а также сведет к минимуму количество неиспользуемых коннекторов.

Seasonic Platinum 520 Fanless

Основной 20+4-контактный разъем питания ATX выполнен в разборном виде. Для дополнительного питания процессора предусмотрен также разборный 4+4-контактный разъем ATX12V. Дополнительное питание к видеокарте подводится с помощью двух 6+2-контактных разъемов. Это косвенно говорит о том, что Seasonic Platinum 520 Fanless рассчитан на работу с одним «топовым» видеоускорителем.

Комплект модульных кабелей довольно внушительный и включает девять позиций. Все доступные типы разъемов, а также длина проводов, приведены в таблице:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный разъем питания ATX

1

60

4+4-контактный разъем питания ATX12V

1

65

6+2-контактный разъем PCIE

1

60

6+2-контактный разъем PCIE

1

65

три разъема PATA

1

40-50-65

два разъема PATA

1

30-40

четыре разъема SATA

1

40-50-65-75

два разъема SATA

1

30-45

переходник с разъема PATA на FDD

1

10

Seasonic Platinum 520 Fanless

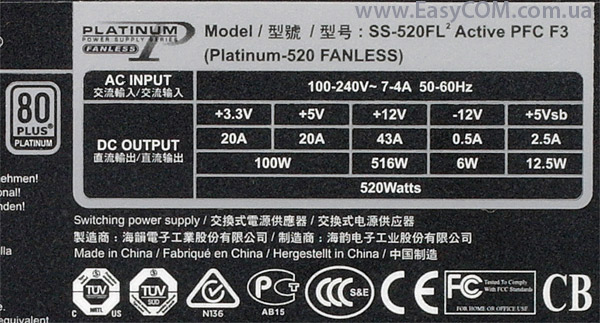

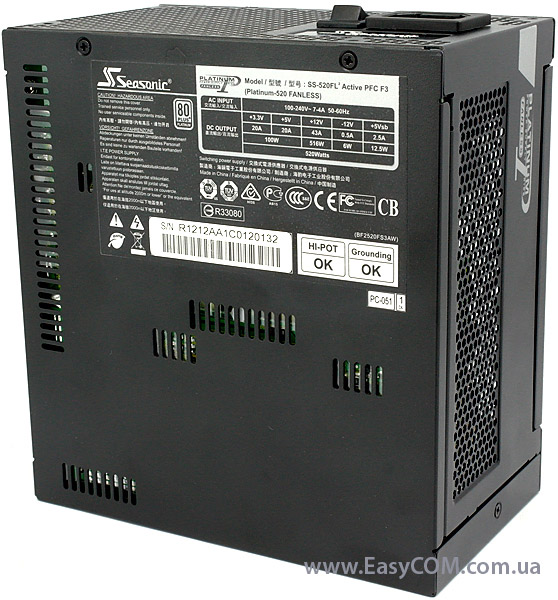

На нижней крышке производитель поместил этикетку с техническими характеристиками. Мощность канала +12В составляет 516 Вт, при общей мощности блока питания в 520 Вт. Очевидно, что в данном случае низковольтная часть построена по принципу DC-DC преобразователя. Линии +3,3В и +5В имеют максимальную суммарную мощность 100 Вт и способны выдержать нагрузку по 20 А каждая. Как и в большинстве качественных блоков питания с высоким уровнем КПД, здесь канал +12В выполнен в виде одной линии, а не разделенным на несколько «виртуальных», и рассчитан на довольно большую нагрузку (как для 520-ваттных решений) - 43 А.

По энергоэффективности источник питания Seasonic Platinum 520 Fanless соответствует стандарту 80 PLUS Platinum, на что указывает изображение на этикетке. Напомним, что блоки питания стандартизируются 80 PLUS Platinum, если их КПД при нагрузках 20%, 50% и 100% не опускается ниже 90%, 94% и 91% соответственно.

Также можно отметить широкий диапазон входных напряжений от 100 до 240 В, что позволяет отказаться от внешних стабилизаторов напряжения питания в условиях «плохой» электросети.

Внутреннее устройство

Seasonic Platinum 520 Fanless

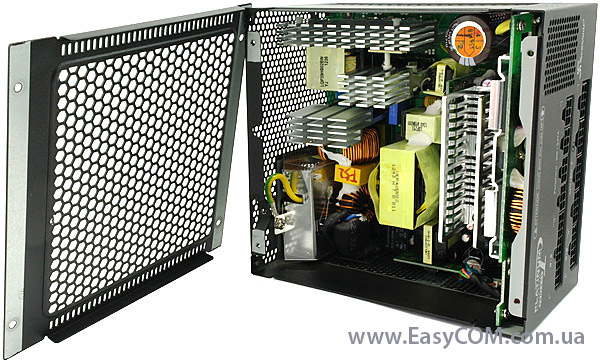

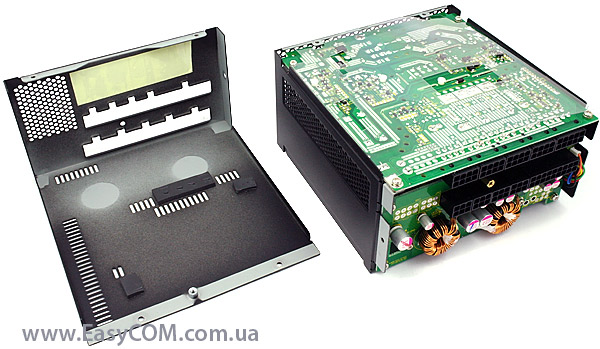

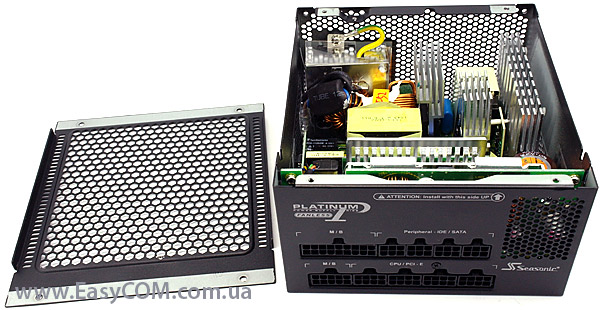

Процесс «вскрытия» блока питания довольно простой, нужно всего лишь открутить четыре крепящих винта. Правда, в этом случае вы рискуете потерять гарантию на само устройство. Об этом также напоминает стикер, наклеенный на одном из винтов.

Seasonic Platinum 520 Fanless

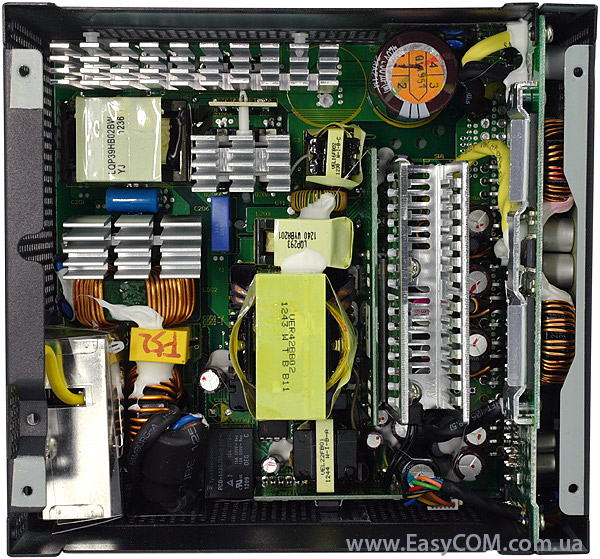

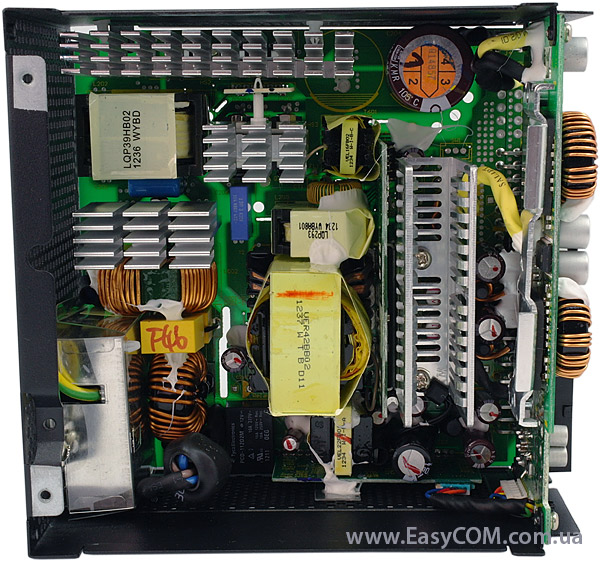

В основе Seasonic Platinum 520 Fanless лежит хороша знакомая нам по младшим безвентиляторным моделям платформа под кодовым названием «KM3». Для сравнения приводим фотографию 460-ваттного устройства из серии Platinum Fanless:

Seasonic Platinum 520 Fanless

Визуально, разницу заметить очень сложно, поэтому предлагаем все же более детально рассмотреть внутренне устройство блока питания Seasonic Platinum 520 Fanless и выяснить, за счет чего производитель сумел увеличить номинальную мощность с 460 до 520 Вт.

Seasonic Platinum 520 Fanless

Чтобы не занимать лишнее место на главной печатной плате, которая и так сделана двухслойной, часть элементов EMI-фильтра распаяна непосредственно возле выходов сетевой розетки. Напомним, что задачей данного узла является сглаживание различных сетевых помех и шумов, образующихся при работе ключей самого блока питания. Реализация входного фильтра в Seasonic Platinum 520 Fanless находится на высшем уровне, здесь присутствуют все необходимые компоненты.

Заметно, что производитель старался по максимуму использовать свободное пространство, разместив X-конденсаторы в виде «башни» друг над другом.

Seasonic Platinum 520 Fanless

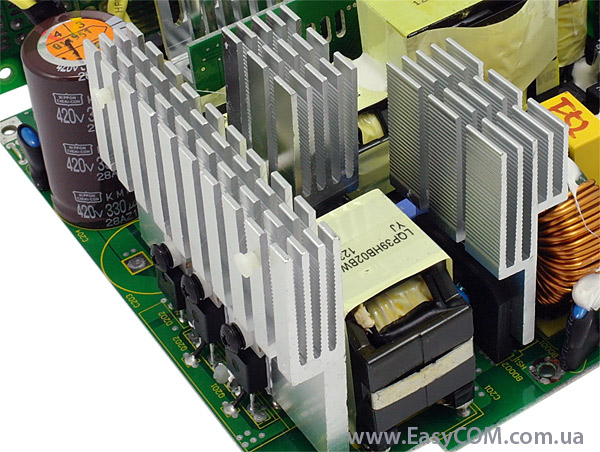

Рядом находятся остальные компоненты первичной цепи: диодный мост, сглаживающий конденсатор и активный модуль коррекции коэффициента мощности (APFC). Во входном выпрямителе установлены две диодные сборки, которые охлаждаются отдельным алюминиевым радиатором.

Seasonic Platinum 520 Fanless

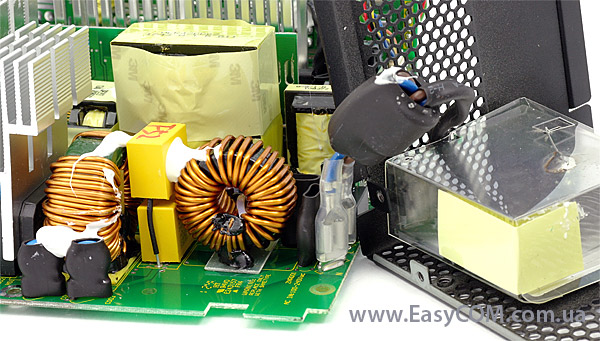

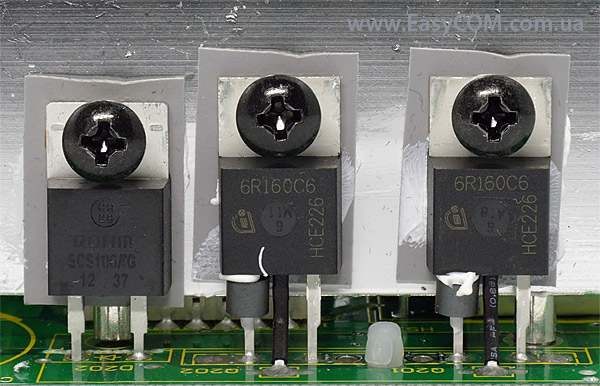

Первые отличия между Seasonic Platinum 520 Fanless и Seasonic Platinum 460 Fanless уже можно обнаружить в конструкции модуля APFC, вернее сказать в его силовой части. В 520-ваттной модели используются транзисторы с более низким сопротивлением открытого канала (0,160 Ом) - Infineon 6R160C6. А вот номиналы диода Шоттки (SCS106AG) и ШИМ-контроллера APFC (NCP1654) остались без изменения.

Seasonic Platinum 520 Fanless

Кроме того, на входе установлен и более емкий конденсатор на 330 мкФ (в 460-ваттной модели емкость данного элемента равняется 270 мкФ). Качество конденсатора по-прежнему находится на высоте. Об этом говорит и имя производителя (известная японская компания Nippon Chemi-Con) и максимальная рабочая температура (105⁰С).

Seasonic Platinum 520 Fanless

Как и во всех «платиновых» блоках питания от Seasonic, в Seasonic Platinum 520 Fanless применяется мостовой резонансный преобразователь. В отличие от полумостовой схемы, здесь используются четыре транзистора, которые работают парами. Преимуществом мостовой топологии является то, что ее использование позволяет снизить токи в первичной цепи в два раза по сравнению с полумостовой схемой. В блоке питания Seasonic Platinum 520 Fanless ключами главного преобразователя выступают четыре транзистора Infineon 5R250P. Их работой управляет ШИМ-контроллер CM6901 от Champion Microelectronics.

Seasonic Platinum 520 Fanless

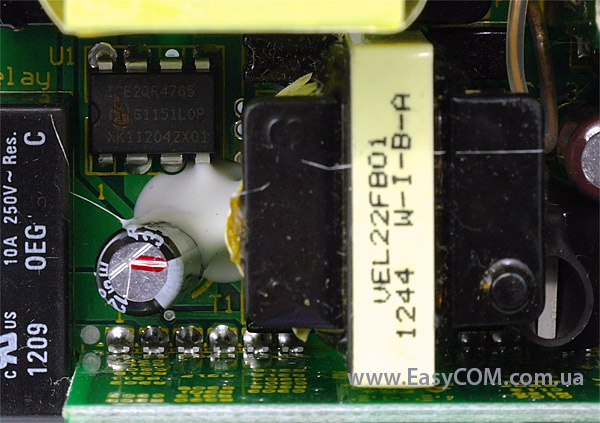

Рядом с силовым трансформатором размещен узел дежурного питания с ШИМ-контроллером ICE2QR4765 в основе.

Seasonic Platinum 520 Fanless

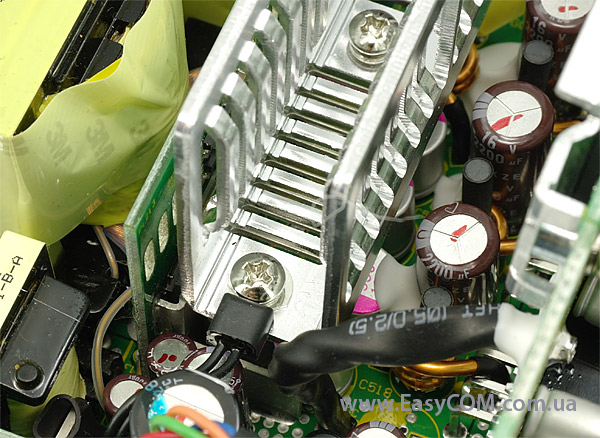

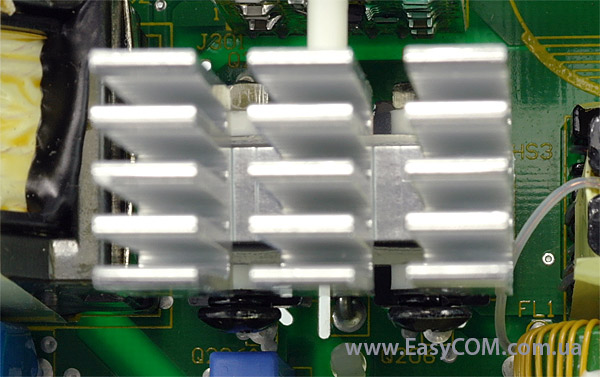

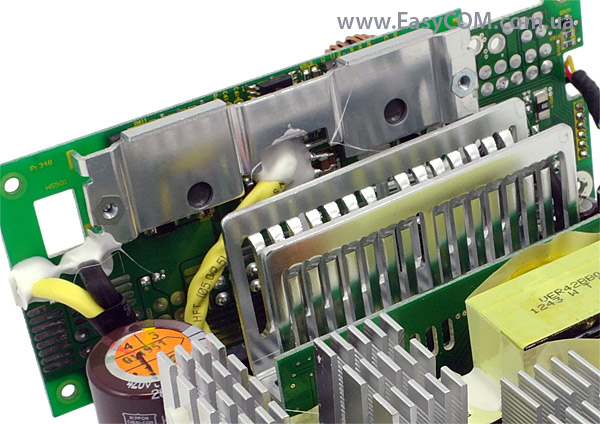

Низковольтная часть построена на основе синхронного выпрямителя. Полевые транзисторы на канале +12В распаяны на отдельной печатной плате и охлаждаются довольно большим радиатором, сделанным в виде перевернутой буквы «П». У самого края радиатора хорошо виден термодатчик, что подтверждает наличие термозащиты в Seasonic Platinum 520 Fanless. Для блоков питания с пассивной системой охлаждения данный вид защиты весьма актуальный.

Seasonic Platinum 520 Fanless

Кроме того, часть тепла через слой теплопроводного материала отводится на заднюю крышку блока питания. Тем самым весь корпус Seasonic Platinum 520 Fanless выступает в роли своеобразного большого радиатора. Довольно продуманное техническое решение со стороны производителя.

Seasonic Platinum 520 Fanless

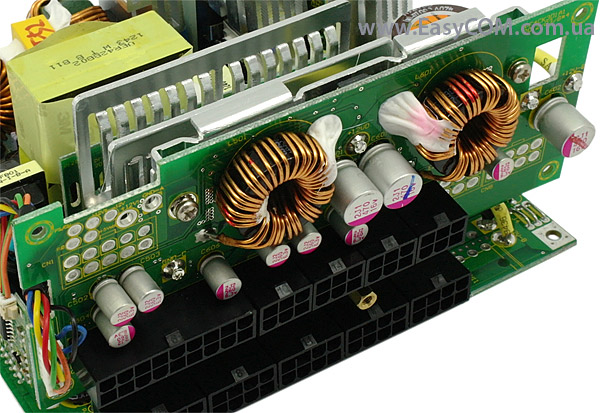

DC-DC преобразователи напряжений +3,3В и +5В имеют привычную конструкцию. На лицевой стороне платы размещена силовая часть, состоящая из шести транзисторов RJK0332DPB (по три на каждую линию) и управляющего ШИМ-контроллера APW7179. Хотя и сопротивление транзисторов небольшое (всего 3,6 мОм), производитель все же решил перестраховаться и установил для их охлаждения дополнительный радиатор в виде алюминиевой пластины.

Seasonic Platinum 520 Fanless

На обратной стороне платы, помимо двух катушек для стабилизации напряжений +3,3В и +5В и фильтрующих конденсаторов, размещена и часть модульных разъемов. Отметим, что здесь установлены только твердотельные конденсаторы (470 мкФ х 16 В, 560 мкФ х 6,3 В) от довольно известного бренда Enesol/Matsuki Polymer.

Seasonic Platinum 520 Fanless

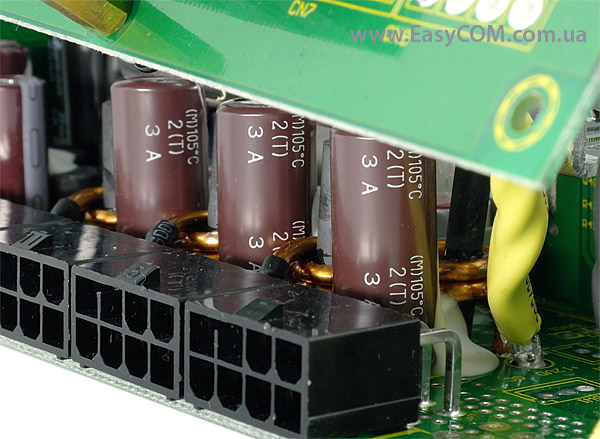

На линии +12В также используются твердотельные конденсаторы (330 мкФ х 16 В), но помимо них замечено еще и несколько высокотемпературных (до 105⁰С) конденсаторов с жидким электролитом (2200 мкФ х 16 В). Их качество также не вызывает никакого сомнения, так как в производителях числится именитая японская компания United Chemi-Con.

Seasonic Platinum 520 Fanless

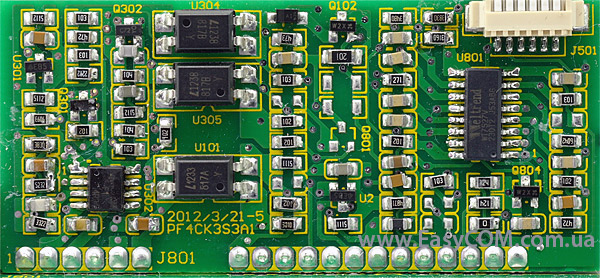

Система защит построена на основе микросхемы Weltrend WT7527V, которая обеспечивает контроль напряжений (UVP/OVP) на всех трех каналах (+3,3В, +5В, +12В) и защиту от перегрузки по току (OCP). Остальные виды защит (от короткого замыкания/перегрузки/перегрева) реализованы в других узлах блока питания.

Seasonic Platinum 520 Fanless

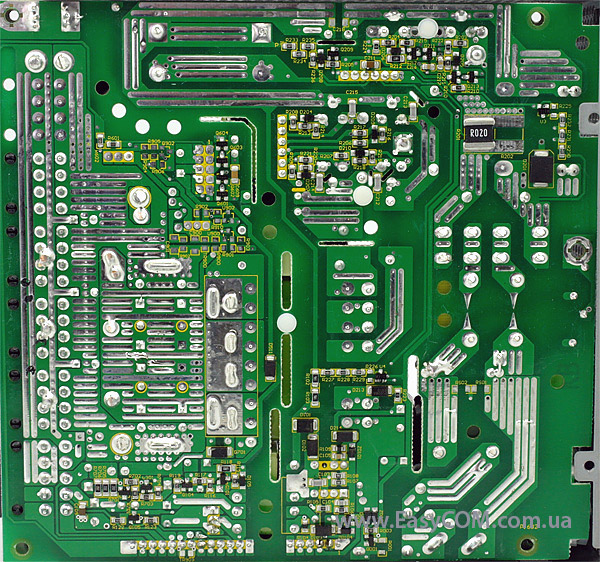

Качество пайки образцовое, все дорожки ровные, потеков и других недостатков не обнаружено.

Тестирование

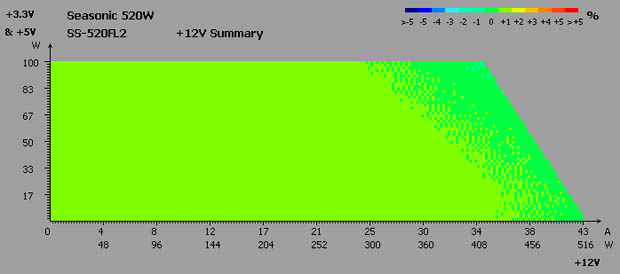

Кросс нагрузочные характеристики

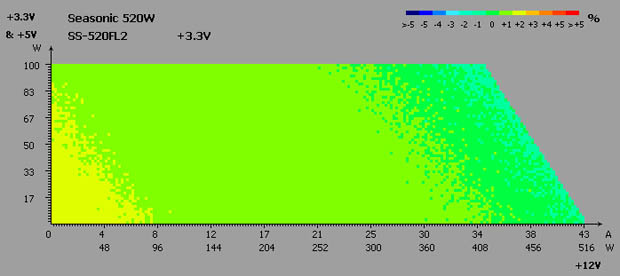

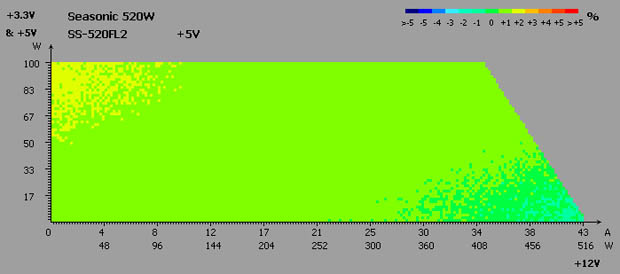

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от номинала линии.

Seasonic Platinum 520 Fanless

Seasonic Platinum 520 Fanless

Seasonic Platinum 520 Fanless

Во время кросс-нагрузочных тестов на основных линиях питания были зафиксированы следующие отклонения напряжений питания:

  • линия +3,3В: от -1% до +2%;
  • линия +5В: от 0% до +2%;
  • линия +12В: от 0% до +1%.

Система стабилизации продемонстрировала просто отличные результаты. На всех линиях диапазон отклонения напряжения был значительно ниже допустимых норм. Особенно хочется отметить превосходное состояние линии +12В, которая является наиболее востребованной на сегодняшний день.

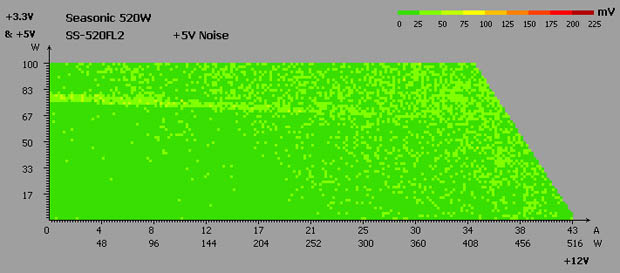

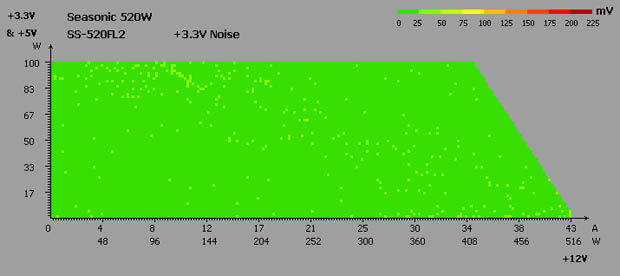

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

  • линии +3,3В и +5В: 50 мВ;
  • линия +12В: 120 мВ.

Seasonic Platinum 520 Fanless

Seasonic Platinum 520 Fanless

Seasonic Platinum 520 Fanless

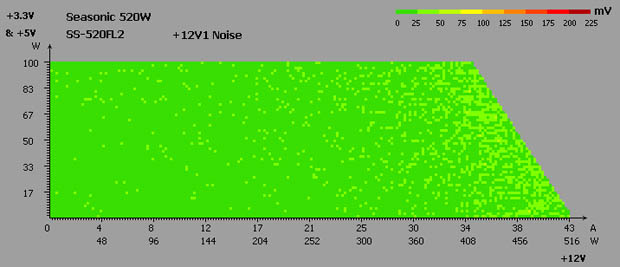

Согласно приведенным выше диаграммам, на линиях питания +3,3В и +5В уровень пульсаций не превышал значения 50 мВ, а на линии +12В - 75 мВ. Опять обращаем внимание на отличное состояние линии +12В, где шумы были значительно ниже допустимых 120 мВ.

Дежурная линия питания +5VSB

Seasonic Platinum 520 Fanless

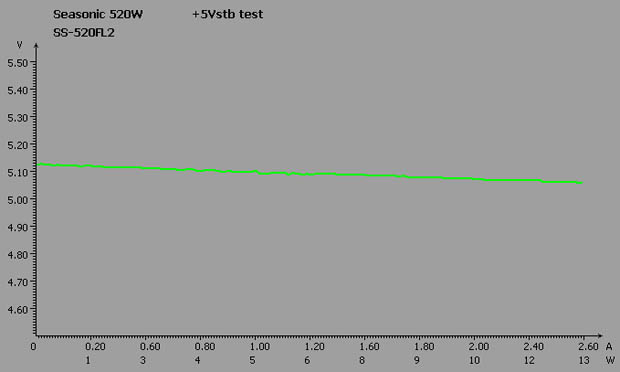

Состояние дежурной линии питания модели Seasonic Platinum 520 Fanless довольно хорошее. В зависимости от нагрузки напряжение на ней изменяется в пределах от 5,13 В до 5,07 В.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

60

100

160

200

260

310

370

460

520

Нагрузка*,%

12

19

31

38

50

60

71

88

100

PFC

0,75

0,82

0,89

0,91

0,94

0,95

0,96

0,97

0,97

Нагрузка* - нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль коррекции коэффициента мощности блока питания Seasonic Platinum 520 Fanless очень хорошо справляется со своей задачей. Как видно из таблицы, уже при достижении нагрузки 200 Вт коэффициент PFC преодолел отметку 0,9, максимальное же значение (0,97) было зафиксировано при нагрузках свыше 460 Вт.

КПД

Seasonic Platinum 520 Fanless

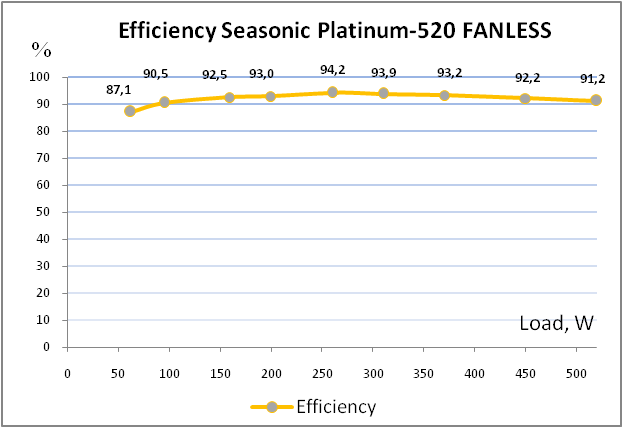

Тест реальной эффективности при разных нагрузках подтвердил соответствие блока питания Seasonic Platinum 520 Fanless стандарту 80 PLUS Platinum для напряжения 230 В. Как видно из графика, при нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышает 90%, 94% и 91% соответственно.

Система охлаждения и температурный режим

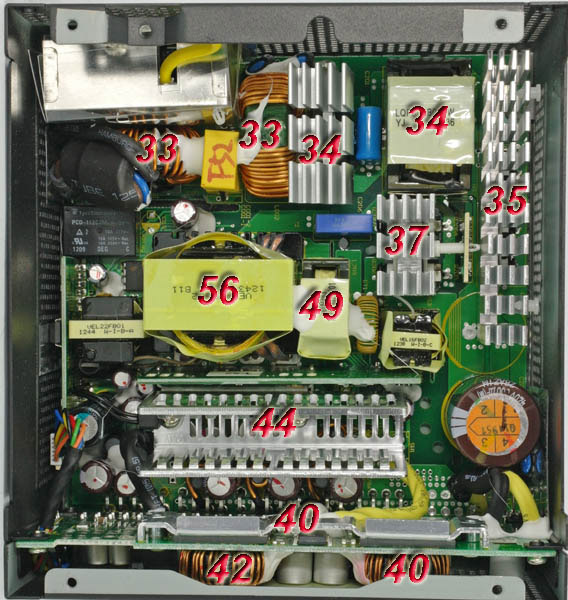

Во время тестирования температура окружающей среды для источника питания составляла приблизительно 27⁰С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40⁰С является вполне допустимой. В то же время, сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

Seasonic Platinum 520 Fanless

Пассивная система охлаждения отлично справляется со своей задачей. Температура всех основных узлов не только находится в пределах нормы, но и далека от критической отметки. Особое внимание хотим обратить на низкий нагрев силового трансформатора - всего 56⁰С. Правда, тут стоит уточнить, что наш тестовый стенд имеет довольно хорошую вентиляцию, что позитивным образом сказывается на охлаждении компонентов Seasonic Platinum 520 Fanless, благодаря многочисленным отверстиям в стенках корпуса блока питания. В плохо вентилируемых компьютерных корпусах нагрев элементов будет выше.

OverLOAD

Нагрузку на Seasonic Platinum 520 Fanless мы увеличивали до 640 Вт, что равняется приросту +23% к номинальной мощности. При этом значения напряжений на выходных линиях питания оставались в пределах нормы. Защита по перегрузке срабатывала при достижении отметки в 650 Вт. Как видим, Seasonic Platinum 520 Fanless имеет довольно большой запас по мощности, что может быть весьма полезно, например, при разгоне комплектующих.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 6-ядерный процессор Intel Core i7-3930К, разогнанный до частоты 4,3 ГГц с поднятием напряжения до 1,36 В. В роли видеокарты была выбрана MSI Radeon HD 4850, которую можно считать «средней» с точки зрения энергопотребления.

Материнская плата

ASUS P9X79 PRO (Socket LGA 2011, Intel X79 Express)

Процессор

Intel Core i7-3930K (LGA2011, 3,2 ГГц, L3 12 МБ) @4,3 ГГц, 1,36 В

Кулер

Thermalright TRUE Spirit 120M

Оперативная память

4 x DDR3-1333 2048 MБ Transcend PC3-10600

Видеокарты

MSI Radeon HD 4850 1 GB

Жесткий диск

Western Digital Caviar Blue 1 ТБ (WD10EALX)

Корпус

Spire SwordFin SP9007B с двумя 120 мм вентиляторами

Ваттметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: простой и максимальная загрузка, которая создавалась утилитами Linpack и FurMark 1.10.4. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В; +5В; +3,3В измерялось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения на выходных линиях питания были получены следующие значения:



Seasonic Platinum 520 Fanless

Seasonic Platinum 460 Fanless

Seasonic X-560

Режим

Величина, В

Отклонение, %

Величина, В

Отклонение, %

Величина, В

Отклонение, %

+12V

Idle

12,22

+1,8

12,26

+2,2

12,32

+2,7

Burn

12,24

+2,0

12,33

+2,8

12,31

+2,6

+5V

Idle

5,08

+1,6

5,06

+1,2

5,08

+1,6

Burn

5,12

+2,4

5,10

+2,0

5,10

+2,0

+3.3V

Idle

3,40

+3,0

3,41

+3,3

3,46

+4,8

Burn

3,43

+3,9

3,44

+4,2

3,46

+4,8



Входное энергопотребление, Вт

Idle

114

115

120

Burn

410

418

435

Система стабилизации напряжений без труда справилась с предложенной конфигурацией. Ни на одной из линий даже намека на какие-либо просадки зафиксировано не было. На линии +3,3В напряжение в ходе эксперимента было даже слегка завышенным, но за пределы допустимых норм все же не выходило.

Входное энергопотребление у Seasonic Platinum 520 Fanless в разных режимах работы («Idle», «Burn») было на уровне других высокоэффективных блоков питания.

Энергопотребление в простое и в выключенном состоянии компьютера

Блоки питания

Энергопотребление в режиме, Вт

Sleep

Power Off

Seasonic Platinum 520 Fanless

7

2

Seasonic Platinum 460 Fanless

6

1

Seasonic X-560

7

3

Энергопотребление блока питания Seasonic Platinum 520 Fanless в выключенном состоянии компьютера и в спящем режиме соответствует показателям высококлассных источников питания.

Выводы

Seasonic Platinum 520 Fanless

Блок питания Seasonic Platinum 520 Fanless является представителем немногочисленной группы устройств с полностью пассивной системой охлаждения. Помимо большого преимущества в виде отсутствия шума во время работы, он также обладает всеми достоинствами «платиновых» моделей Seasonic. В первую очередь, речь идет об отличной реализации выходных линий питания, что было неоднократно подтверждено во время тестирования. Раздельная система стабилизации напряжений без проблем справилась с любыми типами нагрузок. Кроме того, применение качественных элементов позволяет эксплуатировать блок питания непродолжительное время с 23%-ой перегрузкой. Иными словами можно не только установить мощные комплектующие, но и попробовать разогнать их. А наличие всех видов защит позволит не переживать, что Seasonic Platinum 520 Fanless выйдет из строя в ходе таких оверклокерских экспериментов.

Также хочется отметить богатый комплект поставки и модульную организацию кабелей. Все это упростит работу непосредственно с блоком питания, а также облегчит подключение устройств внутри компьютерного корпуса. Кроме того, приятным бонусом будет и наличие 7-летней гарантии.

Достоинства:

  • полное отсутствие шума во время работы;
  • очень высокий КПД (соответствие стандарту 80 PLUS Platinum);
  • большой запас по мощности (до +23%);
  • эффективная пассивная система охлаждения;
  • качественная элементная база;
  • наличие все видов защит, включая термозащиту, которая весьма актуальна для блоков питания с пассивной системой охлаждения;
  • модульная организация кабелей;
  • наличие двух 6+2-контактных разъемов для дополнительного питания видеокарт;
  • использование длинных плоских кабелей облегчает их укладку внутри компьютерного корпуса;
  • хорошее состояние напряжения на линиях питания +12В, +5В, +3,3В под большой нагрузкой;
  • низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
  • отличная реализация систем стабилизации и фильтрации напряжений питания;
  • возможность работы в широком диапазоне сетевого напряжения;
  • 7 лет гарантии;
  • активный метод компенсации реактивной мощности.

Особенности:

  • большая стоимость, по сравнению с обычными блоками питания аналогичной мощности.


Автор: Сергей Мещанчук
