Обзор и тестирование блока питания Seasonic M12II-650 Bronze

22-05-2012

Современная линейка блоков питания компании Sea Sonic включает как инновационные модели, соответствующие стандарту энергоэффективности 80 PLUS Platinum, так и решения среднего и начального уровня. К средним по классу источникам питания можно отнести серию модульных решений Seasonic M12II Bronze, соответствующую сертификации 80 PLUS Bronze. Ранее мы тестировали источник питания Seasonic M12II-850 Bronze мощностью 850 Вт, а в этом обзоре рассмотрим другую модель этой серии Seasonic M12II-650 Bronze мощностью 650 Вт, стоимость которой примерно составляет 150$.

Seasonic M12II-650 Bronze

Спецификация блока питания Seasonic M12II-650 Bronze:

Производитель

Seasonic

Модель

M12II-650 Bronze (SS-650AM Active PFC)

Тип

ATX12V/EPS12V

Мощность, Вт

650

Мощность по каналу 12В, Вт

636

Линий +12V

1

 Мощность линий +3,3В и +5В, Вт

150

Выходы

+3.3V – 25 A,
+5V – 25 A,
+12V – 53 A,
-12V – 0,5 A,
 +5VSB – 3 A

PCI-E разъемов

4

SLI Ready

Да

CrossFire Certified

Нет

Модульный

Да

КПД

82%

Сертифицирован 80 PLUS

Bronze

Коэффициент мощности (PF)

0,99

Метод компенсации коэффициента мощности

Активный

Входное напряжение, В

100-240

Частота, Гц

50/60

Входной ток, А

12

Размер вентилятора, мм

120

Уровень шума, дБ

-

Регулятор скорости вращения

Да

Электромагнитные безопасность и совместимость (EMI/EMC)

cUL, TUV, CE, CB, FCC

Типы защит

OPP/OVP/UVP/SCP/OCP/OTP

Соответствие RoHS (низкое содержание в припое свинца и кадмия)

Есть

Размеры (ШхДхВ), мм

150х160х86

Комплектация

Шнур питания, винты крепления, наклейка

Вес, кг

-

Гарантия

5 лет

Сайт производителя

http://www.seasonic.ru/

Seasonic M12II-650 Bronze

Картонная упаковка блока питания Seasonic M12II-650 Bronze, как обычно, оформлена очень красиво и в тоже время информативно. На лицевой ее стороне отмечена серия блоков питания и мощность данного устройства, оцененная по стандартам ATX 12V.

На обратной стороне упаковки перечислены основные достоинства источника питания:

  • Использование схемотехники DC-DC с большими возможностями линии +12В;
  • Высокотемпературные конденсаторы японского производства, призванные увеличить срок службы и надежность устройства;
  • Активные метод компенсации коэффициента мощности;
  • Схема автоматического управления скоростью вращения вентилятора системы охлаждения;
  • Вентилятор размером 120 мм на шарикоподшипнике;
  • Антивибрационный способ крепления вентилятора;
  • Модульные разъемы;
  • Легкосъемный тип разъемов с лапками;
  • Универсальный сетевой вход.

На боковой стороне приводится спецификация блока питания Seasonic M12II-650 Bronze с указанием нагрузочных возможностей его выходных каналов и указываются требования сертификации 80 PLUS Bronze. Основное требование 80 PLUS Bronze заключается в наличие эффективности равной 82%, 85% и 82% соответственно для 20%, 50% и 100% нагрузки.

На другой боковой стороне упаковки перечисляются все защиты источника питания Seasonic M12II-650 Bronze и показываются его модульные разъемы.

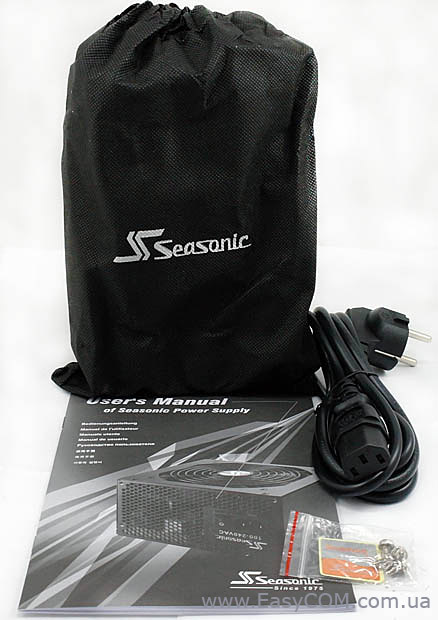

Модульные кабеля блока питания Seasonic M12II-650 Bronze уложены в отдельный чехол,

вместе с которым прилагаются сетевой шнур питания, инструкция, четыре винта и наклейка.

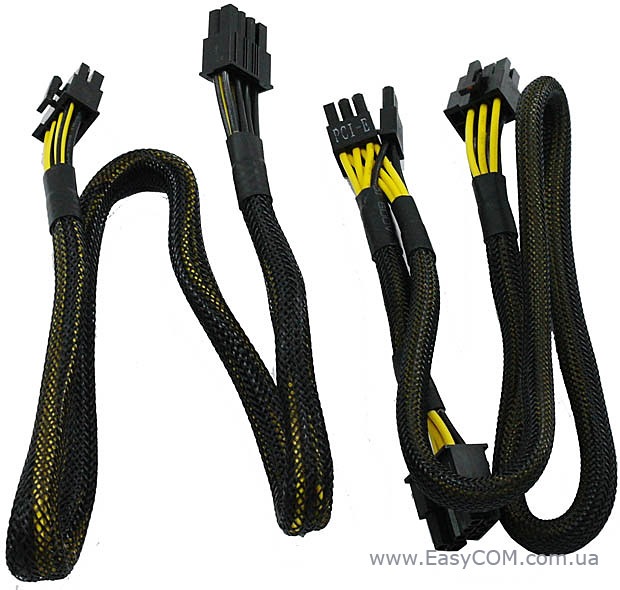

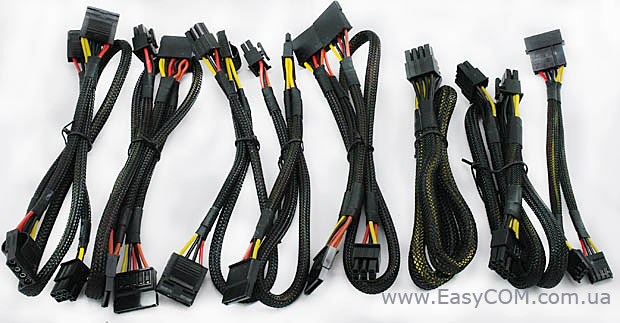

Комплект модульных кабелей предусматривает достаточно большое количество разъемов для подключения периферийных устройств. Причем все кабели, как и требуется для источников питания подобного класса, оснащаются нейлоновой оплеткой.

Разъемы и длина проводов кабелей блока питания Seasonic M12II-650 Bronze:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный разъем питания

1

55

8-контактный разъем питания

1

55

4+4-контактный разъем питания

1

55

Два 6+2-контактных разъема PCIE

1

55-65

Два 6+2-контактных разъема PCIE

1

55-65

Три разъема для периферийных устройств PATA

1

55-70-85

Два разъема для периферийных устройств PATA

1

35-50

Три разъема SATA

1

55-70-85

Два разъема SATA

1

35-50

Переходник питания с PATA на два FDD

1

15

Набор кабелей и разъемов блока питания Seasonic M12II-650 Bronze должен позволить без затруднений обеспечивать подключение даже к достаточно производительной конфигурации. Среди модульных кабелей имеется один с двумя 6+2-контактными разъемами PCIE и один с 8-контактным разъемом для процессорного питания. Также еще есть два 6+2 контактных PCIE разъема и кабель с 4+4-контактным разъемом, которые припаяны к источнику питания. Интересно, но точно такой же набор кабелей имеет и более мощный блок питания этой серии Seasonic M12II-850 Bronze.

Seasonic M12II-650 Bronze

Корпус источника питания Seasonic M12II-650 Bronze выполнен полностью черным с матовой  слабопачкающейся поверхностью. Размеры этого блока питания, можно сказать, стандартные - 150х160х86 мм.

Seasonic M12II-650 Bronze

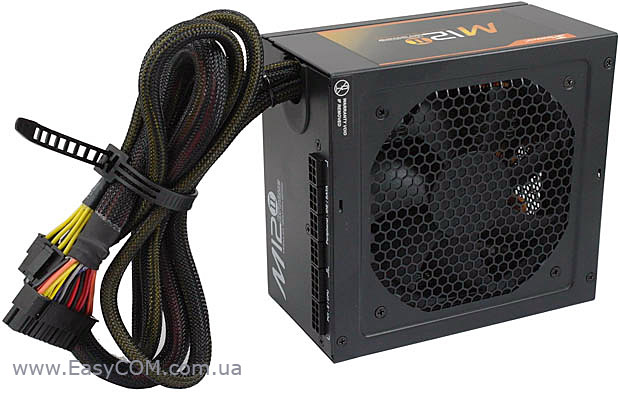

120 мм вентилятор системы охлаждения прикрыт вентиляционной решеткой с шестигранным ячейками, которые выполнены прямо в корпусе блока питания.

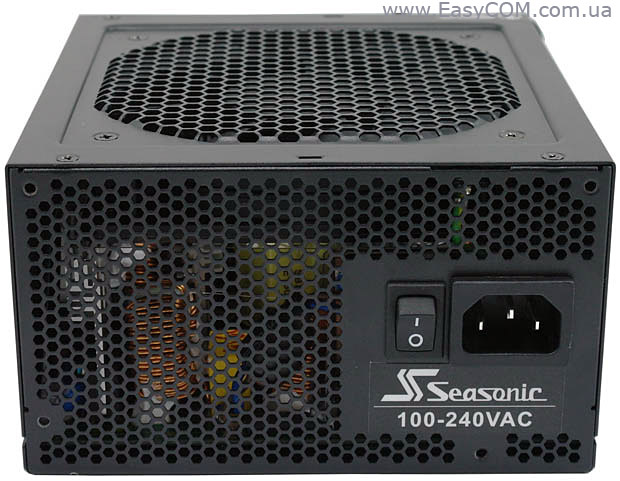

Вентиляционная сетка на задней панели блока питания Seasonic M12II-650 Bronze также исполнена с шестигранными ячейками только меньшего размера. По обыкновению на задней панели располагается разъем для подключения сетевого шнура питания и кнопка для отключения сети.

Все кабеля блока питания Seasonic M12II-650 Bronze имеют достаточно большую длину, что позволит использовать его в габаритных корпусах с нижним расположением источника питания.

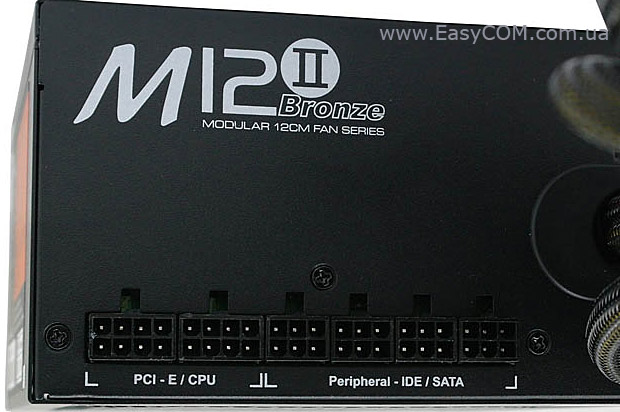

На передней панели в один ряд и очень плотно размещаются разъемы для подключения модульных кабелей. Все разъемы на панели подписаны, но и без того подключить неверно кабель к блоку питания не выйдет, так как исполнение разъемов имеет разную форму. Сами же разъемы присоединяются очень плотно без зазоров и люфтов.

Seasonic M12II-650 Bronze

На этикетке блока питания Seasonic M12II-650 Bronze указываются все основные характеристики, описывающие возможности основных каналов питания. Мощность определяющей линии блока питания +12В составляет 636 Вт, что для блока питания мощностью 650 Вт является отличным показателем. Суммарная же мощность каналов +3,3 В и +5 В составляет 150 Вт, чего будет более чем достаточно даже для питания очень производительной конфигурации. Также из сведений, представленных на этикетке, можно выделить относительно большую мощность линии дежурного питания равную 15 Вт и широкий диапазон входных напряжений, составляющий от 100 до 240 В, что позволяет использовать его в странах с разными стандартами питания.

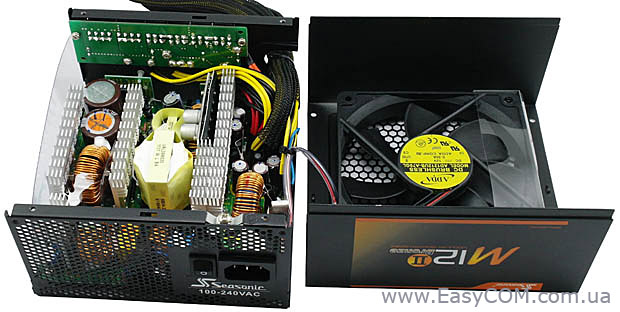

Разбирается источник питания стандартно. Для этого необходимо лишь выкрутить четыре винта.

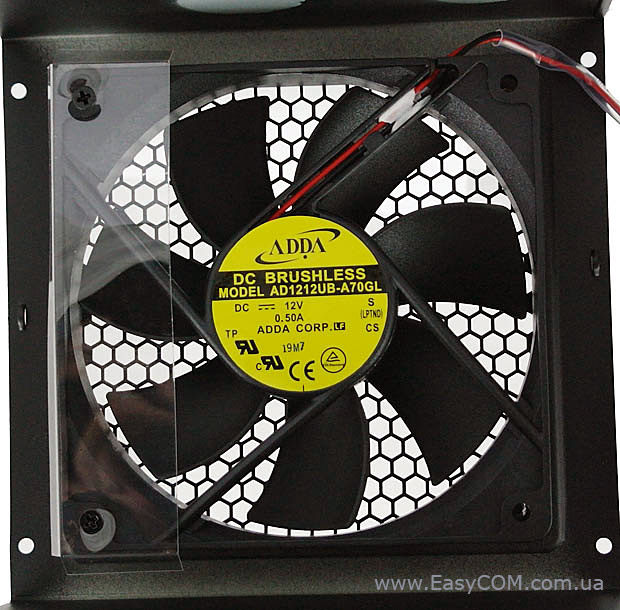

В качестве вентилятора системы охлаждения используется производительный семилопастной ADDA AD1212UB-A70GL размером 120 мм, основанный на шарикоподшипнике, максимальная скорость вращения которого составляет 2500 об/мин, а максимальный воздушный поток - 98,6 CFM. Уровень же шума этой модели вентилятора при максимальной производительности составляет 43,3 дБ, что является достаточно большим показателем. Напомним, для вентиляторов на шарикоподшипниках по сравнению с моделями на подшипниках скольжения характерен более длительный ресурс работы и более широкий диапазон рабочих температур.

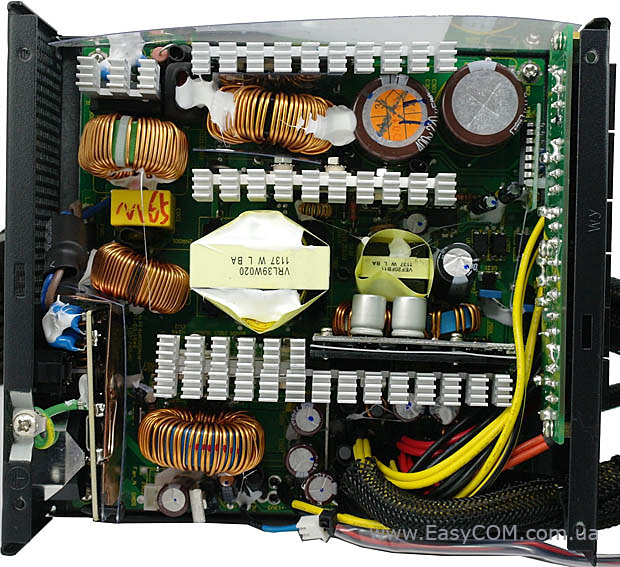

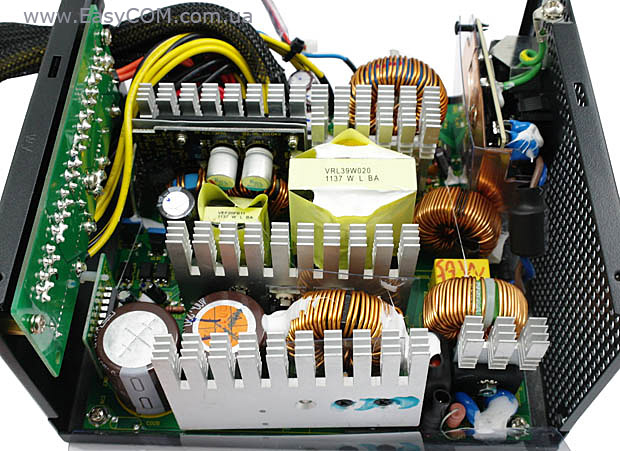

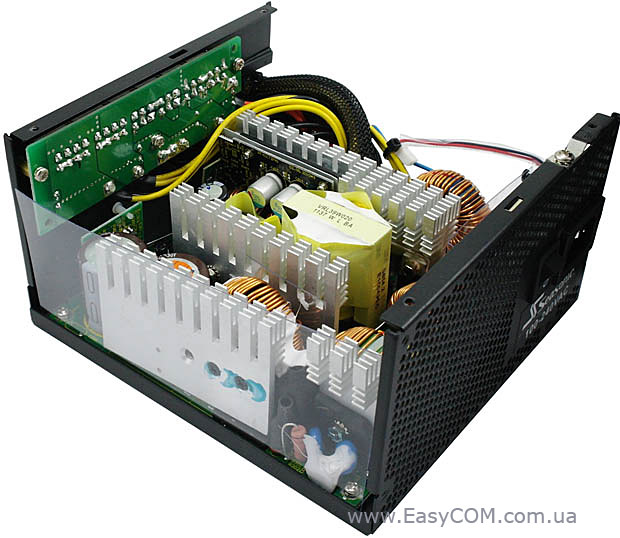

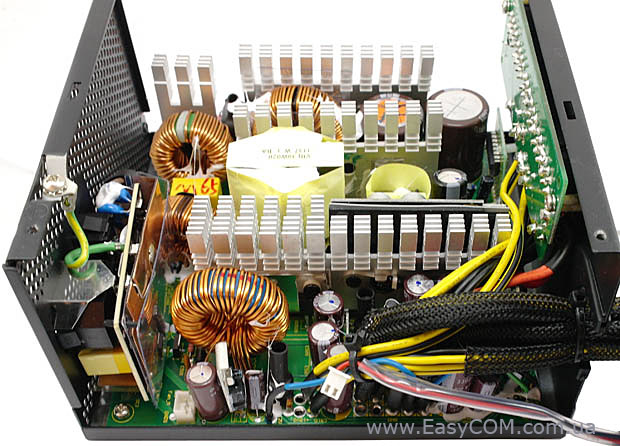

Блок питания Seasonic M12II-650 Bronze выполнен по современному принципу схемотехники DC-DC на двусторонней печатной плате зеленого цвета. Компоновка элементов внутри блока питания очень плотная, визуально по этому качеству он не уступает источнику питания Seasonic M12II-850 Bronze немного большей мощности.

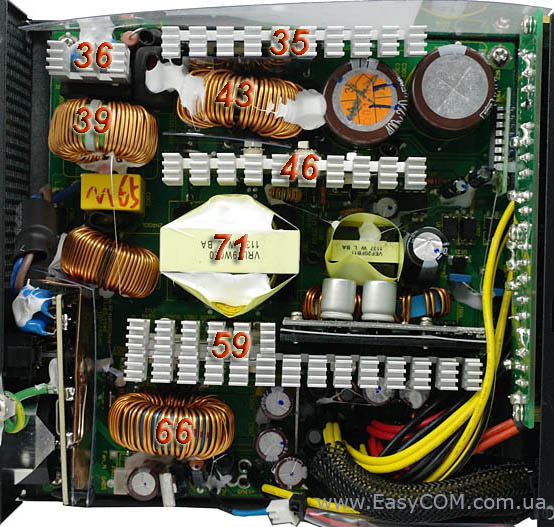

Для охлаждения же силовых элементов используется три достаточно больших алюминиевых радиатора, верхняя часть которых выполнена ребристой.

В блоке питания Seasonic M12II-650 Bronze имеется модуль активной коррекции коэффициента мощности, на выходе которого установлено два конденсатора известной компании Nippon Chemi-Con емкостью по 220 мкФ, рассчитанные на 400 В и температуру 105°С. Для большей надежности была использованы высокотемпературные конденсаторы серии KMR. Общая емкость этого узла в итоге составляет 440 мкФ, что для модели подобной мощности с APFC будет вполне достаточным.

В цепи первичного выпрямления установлена диодная сборка GBU806, температурный режим которой улучшен за счет небольшого алюминиевого радиатора.

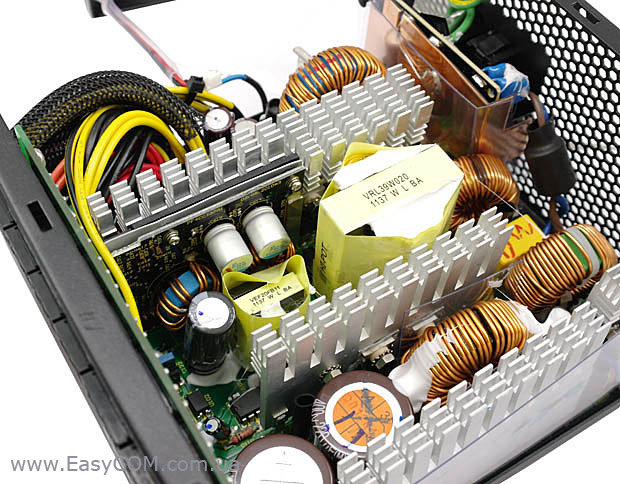

Основной трансформатор и дросселя в блоке питания Seasonic M12II-650 Bronze имеют достаточно большие габаритные размеры, и вполне соответствуют мощности данного решения.

С выходной стороны мы видим лишь один дроссель в линии +12В, так как ШИМ-преобразователь напряжений +5В и +3,3В реализован на отдельной небольшой плате, которая установлена рядом с радиатором. На плате автономного ШИМ-преобразователя были использованы более качественные и надежные конденсаторы полимерного типа.

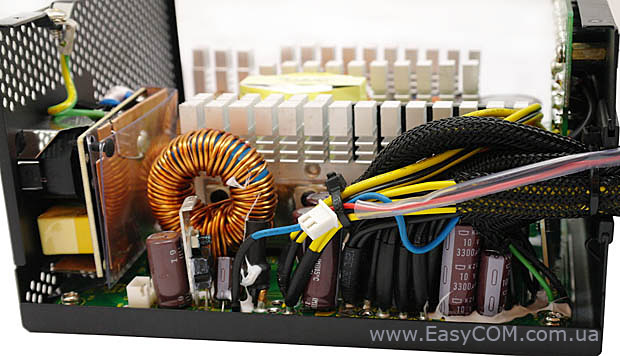

На входе источника питания, прямо на разъем для подключения сетевого шнура, установлен EMI-фильтр для гашения различных сетевых помех и шумов образующихся при работе ключей самого блока питания.

С выходной стороны блока питания Seasonic M12II-650 Bronze установлено достаточно большое количество высокотемпературных конденсаторов, которые рассчитаны на 105ºС, также от известной компании Nippon Chemi-Con.

Тестирование

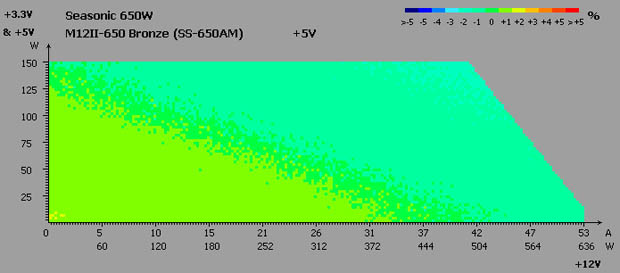

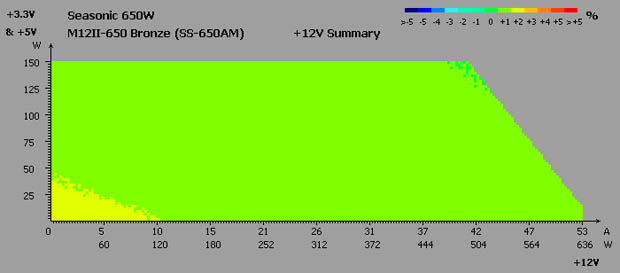

Кросс нагрузочные характеристики

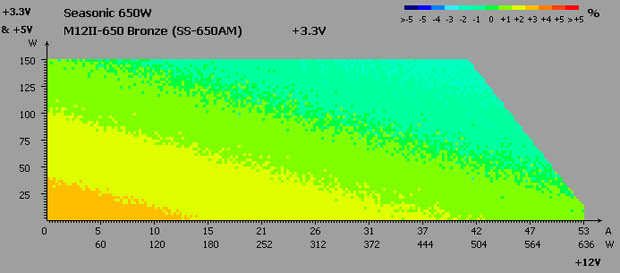

Напряжение на линии +3,3В при прохождении теста КНХ отклонялось от +3% до -3%, что является хорошим показателем.

Еще более стабильным было напряжение на линии +5В, которое отклонялось в меньшем диапазоне от +1% до -3%.

КНХ линии +12В получилось просто отличным. По большому счету отклонение напряжения во всей области КНХ составляло всего +1%.

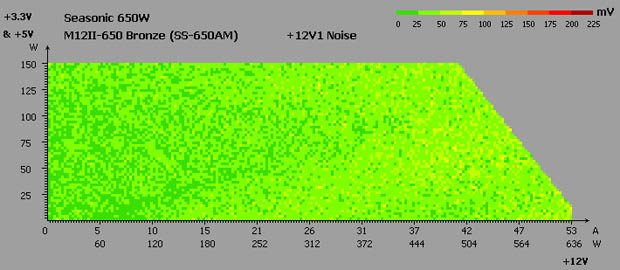

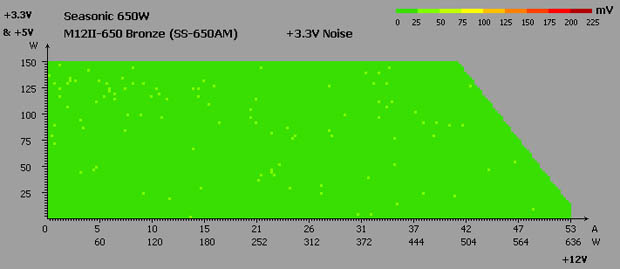

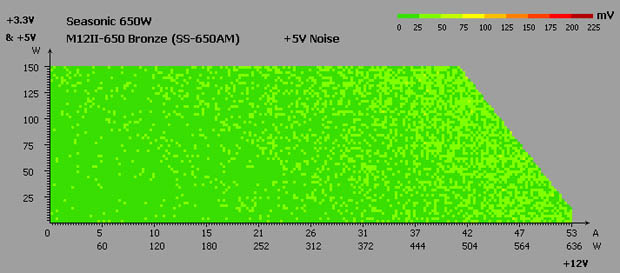

Шумы и пульсации во всем диапазоне напряжений

Пульсации на линии +3,3В совсем небольшие, в среднем они равны 20 мВ.

Пульсации на линии +5В также хорошем состоянии, в среднем составляя 31 мВ.

Пульсации на линии +12В в пределах нормы, максимально достигая лишь 56 мВ.

Дежурная линия питания +5 VSB

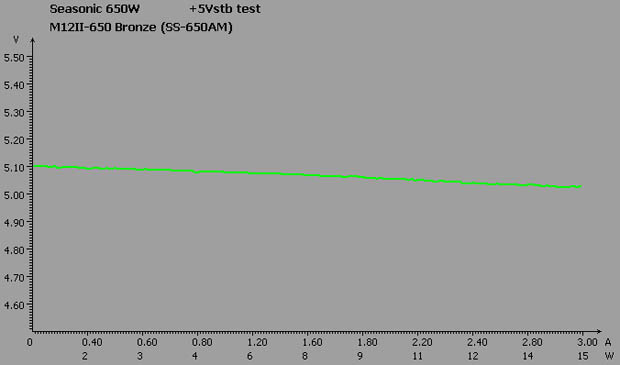

Состояние дежурной линии питания блока питания Seasonic M12II-650 Bronze очень хорошее. В зависимости от нагрузки напряжение на дежурной линии питания изменяется в пределах от 5,1 В до 5,02 В.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка, Вт

55

130

250

400

500

580

650

PFC

0,83

0,91

0,95

0,96

0,97

0,97

0,98

Модуль коррекции коэффициента мощности блока питания Seasonic M12II-650 Bronze отлично выполняет свои функции. Максимальный коэффициент мощности достигает значения 0,98 при номинальной нагрузке.

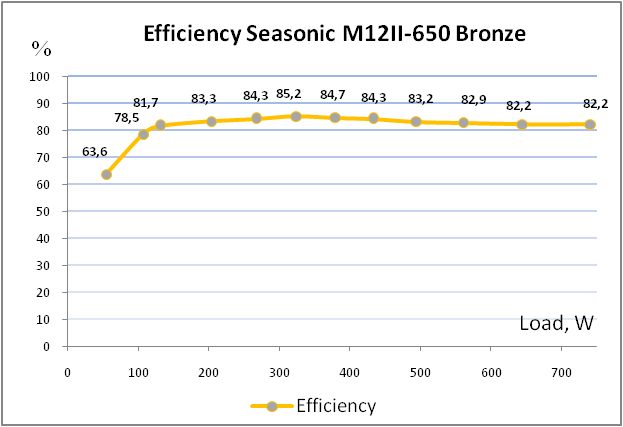

КПД

Эффективность блока питания Seasonic M12II-650 Bronze как раз соответствует заявленным требованиям стандарта 80 PLUS Bronze. При нагрузке 20% и 100% от номинальной КПД превышает отметку 82%, а при 50% нагрузки КПД выше 85%, как и требует того сертификация.

Система охлаждения и температурный режим

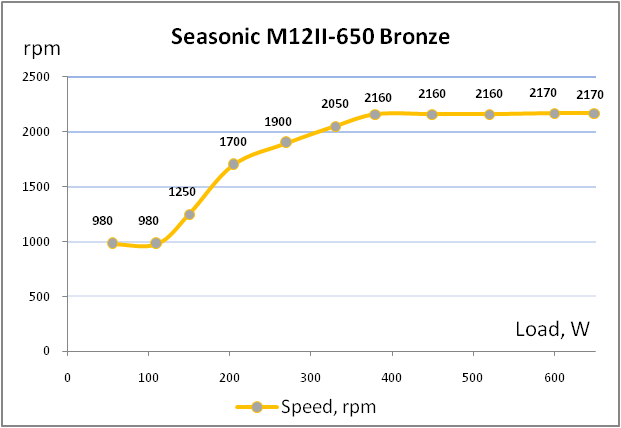

Косвенно оценить уровень шума блока питания можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания приблизительно составляла 27ºС. Здесь же нужно отметить, воздух внутри корпуса компьютера может быть куда горячее, в частности температура 40ºС является вполне допустимой для компьютера. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания

Блок питания Seasonic M12II-650 Bronze работает достаточно тихо при нагрузке мощностью до 200 Вт, а свыше этой мощности вплоть до максимальной он создает средний фон. В целом подобный уровень шума не является большой помехой, если компьютерная система укомплектована производительными компонентами. В нагрузке системы охлаждения большинства видеокарт создают гораздо больше шума, что позволит Seasonic M12II-650 Bronze быть практически не заметным на их фоне.

Производительный вентилятор обеспечивает просто отличный уровень охлаждения элементов внутри блока питания Seasonic M12II-650 Bronze. Причем даже при продолжительной работе на полной мощности.

Влияние изменения входного сетевого напряжения

Работоспособность блока питания Seasonic M12II-650 Bronze при разных значениях входного сетевого напряжения проверялась при 80% загрузке. Нагрузка на линии +5В и +3,3В составляла 90 Вт, а общая нагрузка была равна 550 Вт. Показателем работоспособности являлась величина выходных напряжений.

Напряжение сети

250 В

220 В

200 В

180 В

160 В

140В

120 В

100 В

+3,3 В

3,27

3,27

3,27

3,27

3,27

3,27

3,27

3,27

+5 В

4,95

4,95

4,95

4,95

4,95

4,95

4,95

4,95

+12 В

12,04

12,04

12,04

12,04

12,39

12,39

12,39

12,39

Изменяя входное напряжение от 100 В до 250 В мы установили, что блок питания Seasonic M12II-650 Bronze стабильно работает во всем заявленном в спецификации диапазоне напряжений.

OverLOAD

Защита по перегрузке блока питания Seasonic M12II-650 Bronze срабатывает уже при мощности 750 Вт. Таким образом, отмечаем, что производитель в этом решении сильнее ограничил мощность данной модели по сравнению с блоками питания Seasonic, которые мы тестировали ранее. Напряжение же на линиях питания даже при нагрузке в 750 Вт было далеко от критических значений, что лишь с положительной стороны характеризует этот источник питания.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы мы использовали имеющийся в наличии процессор Intel Core 2 Quad Q9550, разогнанный до частоты 3,7 ГГц с поднятием напряжения до 1,36 В. В подобном режиме работы этот процессор можно сопоставить с любым из наиболее мощных современных процессоров, включая в это число и шестиядерные модели AMD Phenom II. В качестве видеоускорителей мы использовали видеокарты ZOTAC GeForce GTX 480 и ZOTAC GeForce GTX 480 AMP! в режиме SLI, которые по праву можно считать самыми «прожорливыми» среди современных видеокарт.

Тестовая конфигурация:

Материнская плата

ZOTAC nForce 790i-Supreme (NVIDIA nForce 790i Ultra SLI)

Процессор

Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 2х6 МБ) @3,7 ГГц

Кулер

Noctua NH-U12P

Оперативная память

2x DDR3-1333 1024 MБ Transcend PC6400

Видеокарты

ZOTAC GeForce GTX 480
ZOTAC GeForce GTX 480 AMP!

Жесткий диск

Samsung HD080HJ 80 ГБ 7200rpm 8 МБ SATA-300

Корпус

Spire SwordFin SP9007B с двумя 120 мм вентиляторами

Ваттметр

Seasonic Power Angel

Мультиметр

MASTECH MY64

Измерения производились в двух режимах: простой и максимальная загрузка, который создавался с помощью теста блока питания OCCT Perestroika 3.1.0. Во время тестирования измерялось общее энергопотребление системы с помощью прибора Seasonic Power Angel, а также измерялись напряжения на линиях питания +12В; +5В; +3,3В с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях питания были получены следующие значения:

Seasonic M12II-650 Bronze

CHIEFTEC BPS-750C

Seasonic M12II-850 Bronze

Режим

Величина, В

Отклонение, %

Величина, В

Величина, В

Величина, В

Отклонение, %

+12V

Idle

12,21

+1,75

12,39

+3,2

12,28

+2,3

Burn

12,26

+2,1

12,36

+3,0

12,35

+2,9

+5V

Idle

5,09

+1,8

5,09

+1,8

5,10

+2

Burn

5,08

+1,6

5,09

+1,8

5,09

+1,8

+3.3V

Idle

3,42

+3,6

3,44

+4,2

3,43

+3,9

Burn

3,41

+3,3

3,44

+4,2

3,42

+3,6



Входное энергопотребление, Вт

Idle

183

185

182

Burn

788

789

795

Блок питания Seasonic M12II-650 Bronze вполне справился с обеспечением питания конфигурации из двух видеокарт на NVIDIA GeForce GTX 480 и разогнанного четырехъядерного процессора. При этом сильного изменения напряжения на выходных каналах при нагрузке не происходило, что лишь положительным образом характеризует схему стабилизации напряжений блока питания  Seasonic M12II-650 Bronze.

 Энергопотребление в простое и в выключенном состоянии ПК

Блоки питания

Энергопотребление в режиме, Вт

Sleep

Power Off

Seasonic M12II-650 Bronze

5

4

atLux PowerLux QL-700 APFC-14

7

6

Seasonic SS-750HT

5

4

Seasonic SS-650HT

5

4

Энергопотребление в выключенном состоянии ПК и в спящем режиме соответствует показателям других высококлассных источников питания.

Выводы

Блок питания Seasonic M12II-650 Bronze мощностью 650 Вт, учитывая его характеристики, должен удачно подойти для производительной игровой конфигурации, как с одним, так и с двумя видеоускорителями. Вовремя тестирования блок питания Seasonic M12II-650 Bronze продемонстрировал отличную выдержку, справившись с игровым ПК, включающим две видеокарты на NVIDIA GeForce GTX 480. Хотя уровень шума этого блока питания можно охарактеризовать как средний, при условии работы в производительных системах, рассеивающих большое количество энергии, он не рискует выделяться среди большинства систем охлаждения использующихся на видеокартах. В тоже время Seasonic M12II-650 Bronze радует очень качественным исполнением и эффективной системой охлаждения, которая поддерживает благоприятный температурный режим, что должно положительно отразиться на ресурсе работы устройства. По оснащению кабелями блок питания Seasonic M12II-650 Bronze даже превзошел наши ожидания, так как он имеет такой же набор модульных кабелей, как и более мощная модель из этой серии Seasonic M12II-850 Bronze.

Достоинства:

  • высокий уровень КПД;
  • довольно большая мощность;
  • стильный внешний вид;
  • модульное подключение кабелей;
  • четыре 6+2-контактных разъема PCI-E;
  • длинные кабеля;
  • возможность работы в широком диапазоне сетевого напряжения;
  • качественное и надежное исполнение;
  • низкий уровень пульсаций и просадок напряжения;
  • пять лет гарантии;
  • активный метод компенсации реактивной мощности.

Недостатки:

  • средний уровень шума при средней и высокой нагрузке.
