Обзор блока питания Seasonic SS-650JT Active PFC F3

Этим обзором блока питания Seasonic SS-650JT Active PFC F3 мы открываем целый раздел, который будет посвящен различным источникам питания. Начнем с серии материалов о блоках питания. На данный момент по одной методике мы успели протестировать одиннадцать различных моделей компьютерных блоков питания, а теперь только осталось рассказать о результатах и самих источниках питания подробнее.

Тайваньская компания Sea Sonic Electronics уже довольно давно занимается производством блоков питания, которые почти всегда отличались высоким качеством изготовления. К сожалению, ее продукция является не сильно распространенной на нашем рынке из-за соответствующей хорошему продукту высокой стоимости. Но в последнее время доступность продукции Sea Sonic увеличивается.

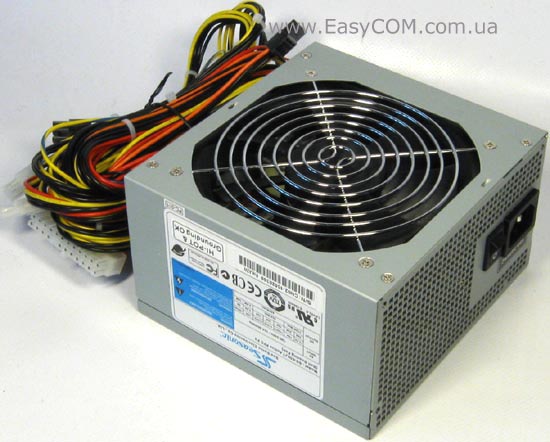

Блок питания Seasonic SS-650JT Active PFC F3 относится к серии OEM-продуктов, потому ни упаковки, ни какой-нибудь комплектации, даже шнура питания, он не имеет. Такие продукты предназначены, в первую очередь, для интеграторов и распространяются в партиях от 10 штук. Таким образом, в рознице блок питания Seasonic SS-650JT Active PFC F3 будет тяжело встретить, а вот в составе готовых производительных ПК, которые собраны на территории нашей страны, он должен появляться все чаще.

В отличие от розничных «коробочных» моделей, Seasonic SS-650JT не имеет защитной оплетки на проводах и корпус его выполнен из неокрашенной SECC стали с выштампованными квадратными отверстиями для вентиляционной решетки.

Спецификация Seasonic SS-650JT Active PFC F3:

Модель	Seasonic SS-650JT Active PFC F3
Постоянные выходы	+3.3V	+5V	+12V1	+12V2	+12V3	-12V	+5Vsb
	24A	30A	18A	18A	18A	0,8A	3A
	170Вт		52А			9,6Вт	15Вт
Мощность, Вт	650
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF)	99%
Размеры (ШхДхВ), мм	150х140х86
Сертифицирован организациями	CUL, TUV, CB
EMI/EMC	CE, FCC, C-tick
Гарантия, лет	3
Сайт производителя	http://www.seasonic.com/

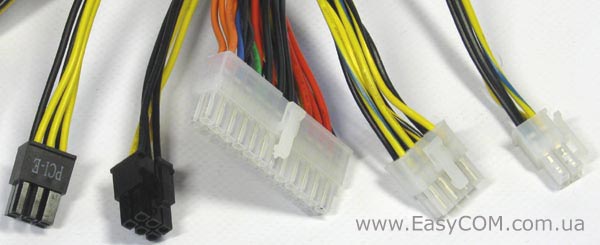

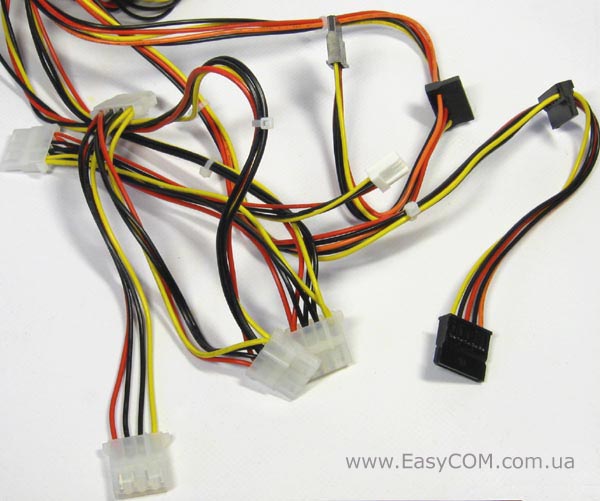

Данная модель блока питания имеет хороший набор кабелей. Есть, как 4-контактный, так и 8-контактный процессорные разъемы питания ATX12V, а также два 6-контактных разъема PCI Express для видеокарт. То есть без переходников можно будет запитать одну видеокарту Hi-End класса с двумя разъемами или два ускорителя из средней категории.

Для жестких дисков и внешних устройств также имеется достаточное в домашней конфигурации число разъемов: четыре для устройств SATA, пять для устройств PATA и один для FDD.

Разъемы и длинна проводов блока питания Seasonic SS-650JT Active PFC F3:

Типы разъемов	Длина проводов до разъема (разъемов), см
24-контактный разъем питания	55
4-контактный разъем питания	57
8-контактный разъем питания	52
Два 6-контактных разъема PCIE	60
Два разъема для периферийных устройств и FDD	45-57-70 (FDD)
Три разъема для периферийных устройств	30-42-55
Два разъема для устройств SATA	44-60
Два разъема для устройств SATA	46-61

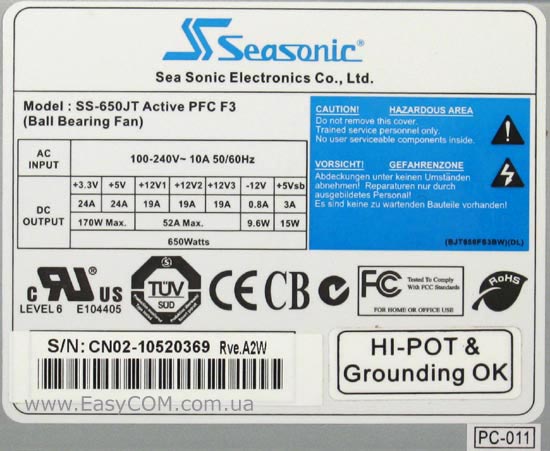

Данные на этикетке блока питания Seasonic SS-650JT Active PFC F3 немного рознятся с приведенными в каталоге на сайте производителя. В частности в сети указывается большее значение максимальной нагрузки для линии 5В, 30 А вместо 24 А, хотя, учитывая реальные нагрузки на эту линию, данная неточность совсем не критична.

Блок питания Seasonic SS-650JT Active PFC F3 для подачи напряжения +12В имеет целых три виртуальных линии питания. Заявленная мощность блока питания определена в большей степени нагрузочной способностью 12 В линий, то есть 12В х 52А = 624 Вт, получается значение очень близкое к номинальной мощности 650 Вт. Кроме того, на этикетке подчеркнута сертификация организациями CUL, TUV, CB и соответствие стандартам по содержанию вредных веществ RoHS.

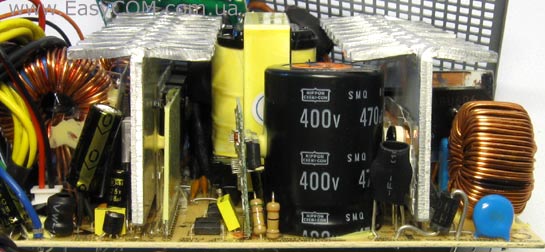

Блок питания Seasonic SS-650JT Active PFC F3, как следует из названия, оснащен активным PFC, что должно обусловить высокий коэффициент мощности. Из элементов, маркировку которых нам удалось рассмотреть, можно отметить, наличие в цепи выпрямителя диодной сборки GBU606 (Vdc=600В; Iav=6А) и конденсатора 470 мФ 400 В, производства компании Nippon Chemi-Con, также в нем установлены FAIRCHILD N-канальный MOSFET 18N50.

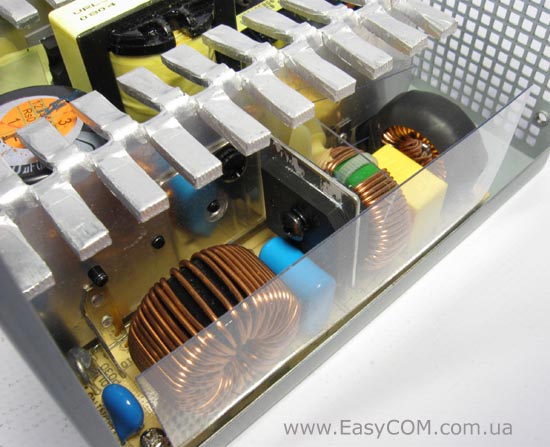

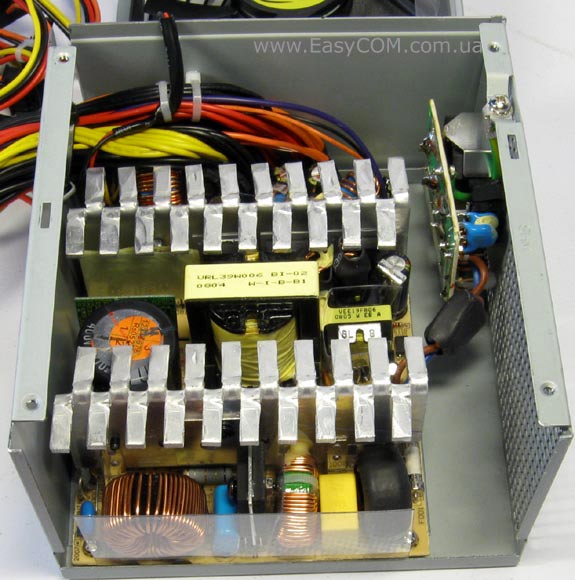

Для охлаждения полупроводниковых элементов служат алюминиевые радиаторы средних размеров, верхняя сторона которых «разведена» в разные стороны.

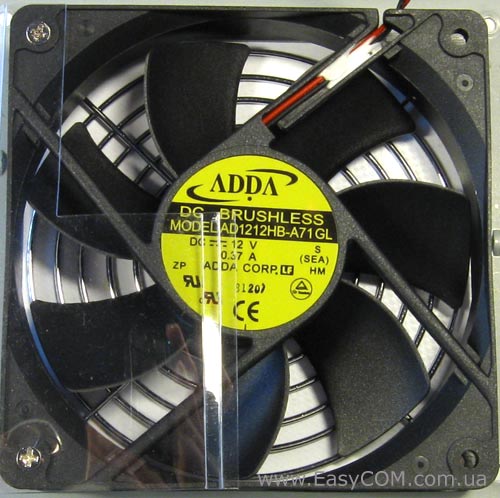

Производительный 120 мм вентилятор ADDA AD1212HB-A71GL на шарикоподшипниках с семилопастной крыльчаткой предназначен для охлаждения радиаторов блока питания. Его скорость вращения управляется автоматически схемой контроля, что обуславливает довольно низкий рабочий шум блока питания, даже после продолжительной высокой нагрузки.

Спецификация вентилятора ADDA AD1212HB-A71GL:

Модель	ADDA AD1212HB-A71GL
Размер, мм	120 x 120 x 25
Скорость вращения, об/мин	2200
Мощность, Вт	4,4
Воздушный поток, CFM	85,2
Уровень шума, дБ	39,1
Вес, г	156

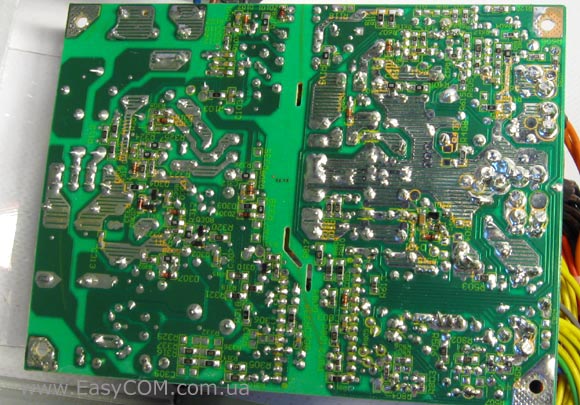

Печатная плата односторонняя, причем пайка выполнена очень качественно и в соответствии со стандартами RoHS, что предполагает очень низкое содержание в припое кадмия и свинца.

Тестирование

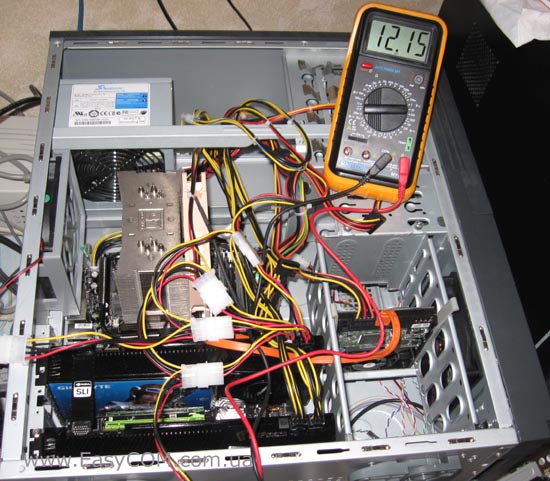

За неимением в наличие полноценного нагрузочного стенда для тестирования, мы использовали компьютерную систему, которую на данный момент можно смело относить к Hi-End конфигурациям, так как она состоит из двух топовых видеоускорителей GeForce GTX 260 896MB и разогнанного до 4 ГГц четырехъядерного процессора.

Тестовая конфигурация, выполняющая роль нагрузки блока питания:

Материнская плата	ZOTAC NForce 790i-Supreme (NVIDIA nForce 790i Ultra SLI)
Процессор	Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 2х6 Мб) @4 ГГц
Кулер	Noctua NH-U12P
Оперативная память	2x DDR3-1333 1024 Mб Transcend PC6400
Видеокарта	2х Gigabyte GV-N26-896H-B GeForce GT X260 896MB DDR3 PCI-E DVI RTL
Жесткий диск	Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300
Корпус	Spire SwordFin SP9007B с двумя 120 мм вентиляторами

Во время теста проводилось замеры напряжений на основных линиях питания +12В; +5В; +3,3В, а также мощности потребления и коэффициента мощности.

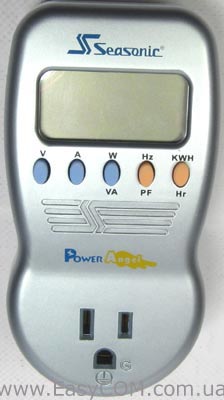

Общее энергопотребление всей системы вместе с блоком питания и коэффициент мощности мы измеряли с помощью устройства Seasonic Power Angel, которое способно также измерять напряжение, силу тока, и частоту переменного тока в сети.

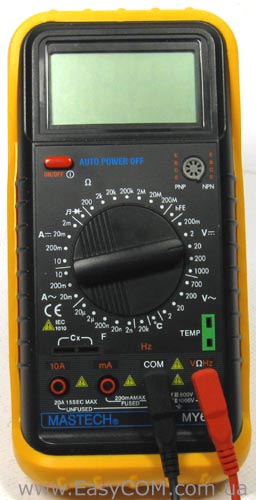

Для замера изменений напряжения на линиях блока питания использовался цифровой мультиметр MASTECH MY64.

Измерения величин напряжения и мощности потребления проводились в режиме максимальной нагрузки и в простое. Максимальную нагрузку на систему мы пытались создать с помощью утилиты проверки стабильности видеоускорителей FurMark и стресс-теста FPU тестового пакета Everest.

Для блока питания Seasonic SS-650JT Active PFC F3 мы получили следующие результаты:

Основные линии питания
	+12V		+5V		+3.3V
	В	Отклонение, %	В	Отклонение, %	В	Отклонение, %
Idle	12,24	+2	5,06	+1,2	3,35	+1,5%
Burn	12,23	+2	5,07	+1,4	3,37	+2,1%

Как видим изначально имеет место некоторое завышение напряжений относительно номинала, но «просадка» напряжений в режиме загрузки оказалась минимальной. Можно сказать, что блок питания Seasonic SS-650JT Active PFC F3 практически «не почувствовал на себе» казалось бы не малую нагрузку, приблизительно равную 500 Вт, от двух видеокарт в режиме SLI и разогнанного четырехъядерного процессора. Конечно, 500 Вт нагрузка не способна полностью догрузить 650 Вт источник, но справедливости ради нужно отметить, что другие протестированные блоки питания, в точно таких же условиях, показывали большую «просадку» напряжения.

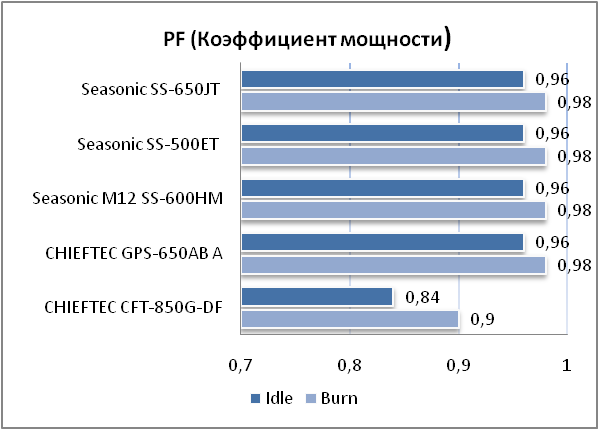

Активный модуль компенсации реактивной мощности отлично выполняет свои функции, поддерживая коэффициент мощности на очень высоком уровне.

Предложенные измерения потребляемой мощности должны позволить косвенно оценить КПД различных блоков питания. Но при этом нужно учесть, что результаты данного теста во многом зависят от нагрева, как компьютера, так и самого блока питания, потому в режиме простоя, после высокой нагрузки, могут иметь некоторую погрешность. В целом блок питания Seasonic SS-650JT Active PFC F3 имеет очень высокий КПД, практически не отличающийся от других моделей, сертифицированных по требованиям 80 PLUS. Поэтому, если будет стоять вопрос, что взять 500 Вт блок питания или чуть более дорогой 650 Вт, можно останавливаться на последнем и не волноваться за снижение его эффективности в режимах неполной загруженности, при этом источник питания будет греться меньше и окажется тише.

И напоследок, блок питания Seasonic SS-650JT Active PFC F3 был протестирован на соответствие стандарту ENERGY STAR Ver. 4.0, который требует обеспечить потребление системой в режиме Standby (в выключенном состоянии) до 2 Вт, а в Sleep (спящем) режиме до 4 Вт. Как оказалось, Seasonic SS-650JT Active PFC F3 полностью удовлетворяет этим требованиям.

Выводы

Несмотря на то, что изначально блок питания Seasonic SS-650JT Active PFC F3 не предполагает использования в игровых системах Hi-End класса, результаты тестирования говорят сами за себя. Подобные системы ему по силам и, при этом, у него будет оставаться еще и запас мощности для увеличения объема оперативной памяти, расширения дисковой подсистемы, добавления карт расширения и т.д. Ведь блок питания Seasonic SS-650JT Active PFC F3 только с незначительным отклонением напряжений от первоначальных величин справился с питанием очень мощной современной конфигурации. Так же немаловажно подчеркнуть высокий КПД этого источника питания и наличие очень тихой системы охлаждения с автоматическим управлением скоростью вращения вентилятора.

К достоинствам можно отнести:

• большую мощность;
• высокий КПД;
• очень низкий уровень шума;
• большое количество разъемов;
• сертификацию ENERGY STAR Ver. 4.0;
• соответствие стандартам RoHS.

К недостаткам можно отнести:

• отсутствие оплетки на проводах;
• отсутствие шнура питания и винтов в комплекте.

Автор: Дмитрий Масюк
