Обзор и тестирование блока питания Seasonic SSE-1001HE-48

Тестирование

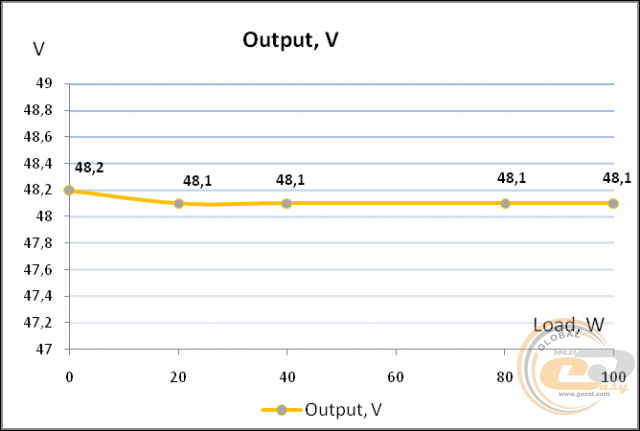

Стабильность выходного напряжения питания в различных режимах работы

На всем диапазоне нагрузок выходное напряжение колебалось в пределах +48,1…+48,2 В или +0,2…+0,4% относительно номинала линии. Примерно такие же показатели (+48,0…48,1 В) были получены и во время эксперимента с различными значениями входного напряжения (от 100 до 250 В). Все это свидетельствует о прекрасной работе узла стабилизации выходного напряжения.

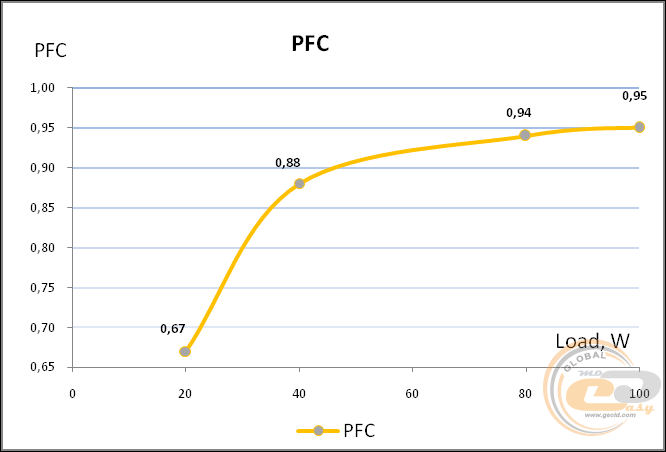

Измерение коэффициента PFC и уровня КПД

Не менее хорошо справился со своей задачей и модуль APFC: значение коэффициента PF на уровне 0,9 было зафиксировано уже при нагрузке 45 Вт, а в пике и вовсе достигло отметки 0,95.

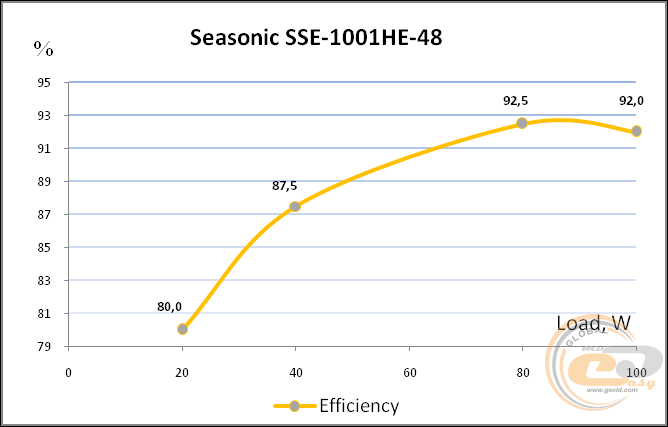

Отдельного внимания заслуживает график эффективности блока питания. Несмотря на использование довольно простых технологий, производителю удалось добиться пикового значения КПД на уровне 92,5%. Очень достойный результат для недорогого промышленного решения.

Система охлаждения

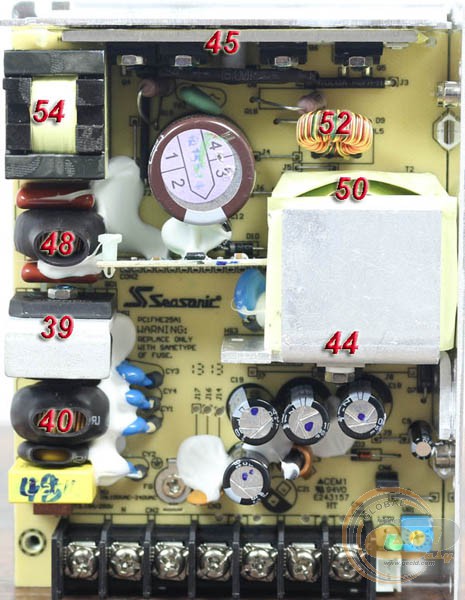

После продолжительной работы под нагрузками, близкими к максимальным, никаких проблем, связанных с перегревом, зафиксировано не было. Температура всех основных узлов во время эксперимента была в пределах нормы.

Тест на перегрузку и замеры энергопотребления в режиме простоя

Защита от перегрузки (OPP) срабатывала на отметке 110 Вт, что соответствует 5-процентной прибавке к номинальной мощности. При этом никаких перегревов или просадок выходного напряжения не наблюдалось.

Тем не менее следует помнить, что продолжительная работа блока питания при нагрузках, превышающих его номинальные возможности, может привести к более раннему выходу устройства из строя. Кроме того, проведенный нами эксперимент не является гарантией того, что и в реальных условиях эксплуатации удастся достичь таких же значений.

Энергопотребление в режиме простоя (без нагрузки) составило 2 Вт.

Выводы

При разработке модели Seasonic SSE-1001HE-48 основное внимание было акцентировано на надежности устройства и его безпроблемной эксплуатации в неблагоприятных условиях. По уровню компонентной базы и эффективности системы охлаждения ее запросто можно сопоставить с компьютерными блоками питания из топовых серий Seasonic G и Seasonic X. Аналогичные выводы напрашиваются и при сравнении некоторых характеристик. Так, отклонение напряжения питания на выходе Seasonic SSE-1001HE-48 не превышало +0,4%, а пиковое значение КПД достигало отметки 92,5%. Примечательно, что для получения таких показателей не пришлось прибегать к помощи дорогих и сложных в реализации платформ, что позитивным образом отразилось на конечной стоимости устройства.

Из других его преимуществ стоит отметить возможность работы в широком диапазоне входных напряжений, компактные размеры и отсутствие шума на всем диапазоне нагрузок. Конечно, два последних фактора для промышленных решений не являются главными, однако в некоторых случаях и они могут пригодиться. К тому же отказ от вентилятора лишь увеличивает общую надежность блока питания.

Достоинства:

• компактные размеры;
• высокий КПД (до 92,5%);
• качественная элементная база с большим запасом прочности;
• отличная стабилизация питания на выходе;
• возможность работы в широком диапазоне сетевого напряжения;
• возможность ручной подстройки выходного напряжения в пределах от +43,2 до +52,8 В;
• наличие защит OVP, OPP и SCP;
• эффективная система охлаждения;
• отсутствие шума во время работы.

Особенности:

• промышленный блок питания с 48-вольтовой линией на выходе.

Автор: Сергей Мещанчук

Выражаем благодарность компании Sea Sonic Electronics за предоставленный для тестирования блок питания.
