Обзор и тестирование блока питания Seasonic SSP-450RT

Тестирование

Кросс-нагрузочные характеристики

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

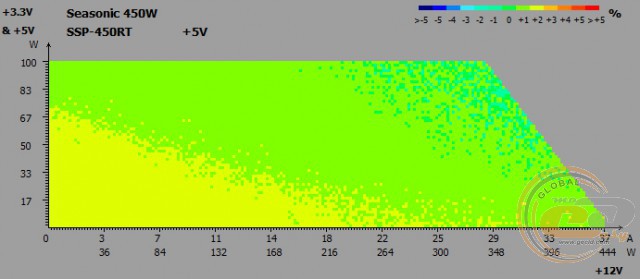

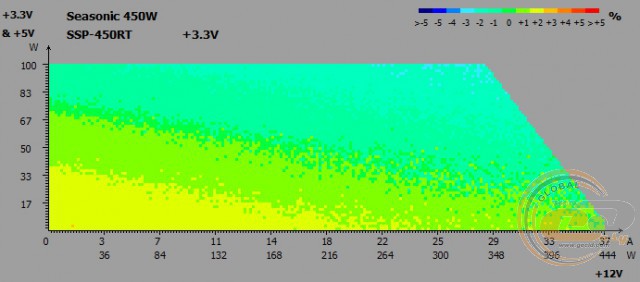

Во время кросс-нагрузочных тестов на основных линиях питания были зафиксированы следующие отклонения напряжений:

• линия +3,3В: от -2% до +2%;
• линия +5В: от -1% до +2%;

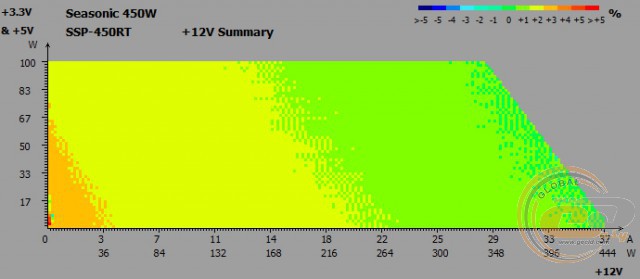

• линия +12В: от 0% до +3%.

Узел стабилизации напряжения питания хорошо справился со своей задачей: на всех линиях оно колебалось в гораздо более узком диапазоне, чем того требует стандарт ATX12V. Особое внимание хочется обратить на состояние самого востребованного канала +12В, где напряжение и вовсе не проседало ниже своего номинала.

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

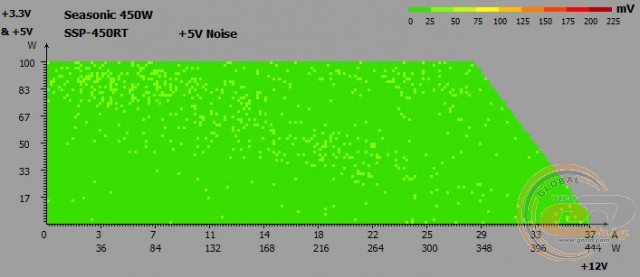

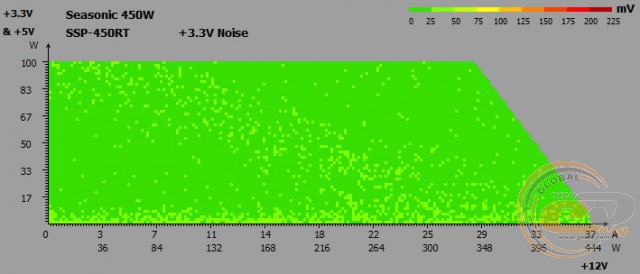

Хорошие результаты были зафиксированы и во время измерения пульсаций на выходах блока питания. На линиях +3,3В и +5В размах амплитуды (peak-to-peak) не превышал 25 мВ, что является просто отличным показателем. Да и на канале +12В уровень пульсаций все время находился в допустимых пределах.

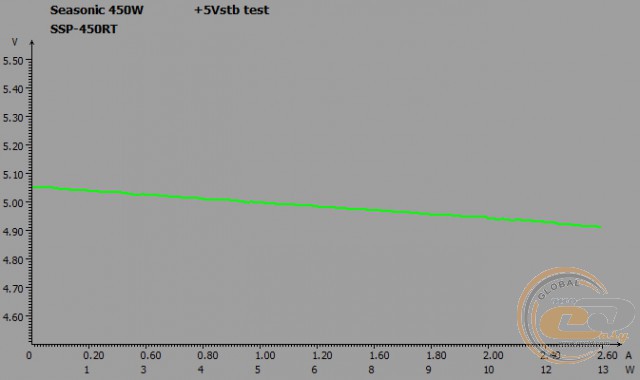

Дежурная линия питания +5VSB

Состояние дежурной линии питания Seasonic SSP-450RT не вызвало никаких замечаний. В зависимости от нагрузки напряжение на ней изменяется от 5,05 В до 4,91 В.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Модуль APFC блока питания отлично справляется со своей задачей. Уже при потребляемой мощности в 150 Вт коэффициент PFC преодолел отметку 0,9 (одним из условий получения сертификата 80 PLUS Gold является «PFC ≥ 90% при 50%-ой нагрузке»), максимальное же значение (0,99) было зафиксировано при нагрузке 320 Вт и выше.

КПД

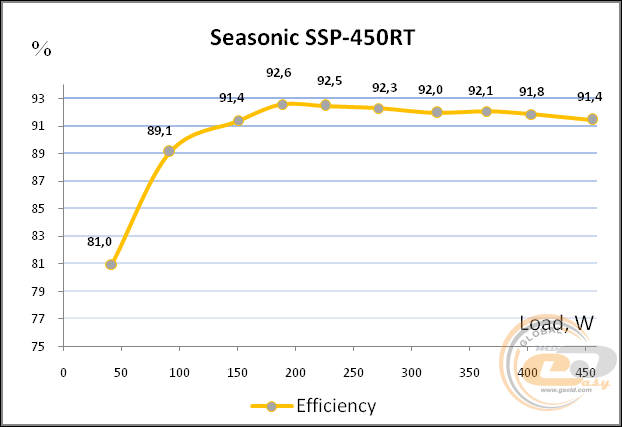

Тест реальной эффективности при разных нагрузках подтвердил соответствие модели Seasonic SSP-450RT стандарту 80 PLUS Gold для напряжения 230 В. При нагрузках 20%, 50% и 100% от номинальной мощности КПД блока питания превышал 88%, 92% и 88% соответственно. Более того, на диапазоне 100 − 450 Вт КПД устройства не опускался ниже 90%. Отдельно хочется отметить, что даже при малом значении потребляемой мощности (45 Вт, 10% от номинальной) этот показатель все равно находился на сравнительно высоком уровне − более 80%.

Система охлаждения и температурный режим

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

До отметки мощности 250 Вт Seasonic SSP-450RT работает очень тихо. В пределах 250 – 300 Вт уровень шума несколько повышается, но все равно остается довольно низким на фоне остальных компонентов системы. Свыше нагрузки 300 Вт звук от блока питания становится чуть более различимым, однако по-прежнему не вызывает никакого дискомфорта. По субъективным оценкам его можно охарактеризовать как ниже среднего.

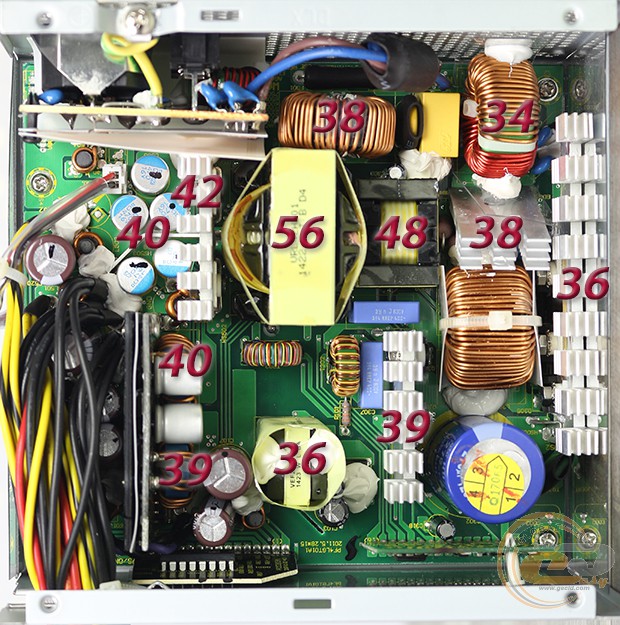

Тестируемое решение отличается очень хорошей системой охлаждения. Так, при столь невысоком уровне шума вентилятора, его мощности было вполне достаточно для эффективного охлаждения элементов, благодаря чему температура всех основных узлов во время эксперимента не выходила за рамки допустимых норм и была далека от критических значений. Должное следует отдать и хорошей пассивной системе охлаждения, которая отлично справляется с поставленным заданием.

Посторонние шумы во время работы блока питания

Как показала практика, на всем диапазоне номинальной мощности Seasonic SSP-450RT не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.

OverLOAD

Нагрузку на тестируемую модель мы увеличивали до 530 Вт, что равняется приросту +18% к номинальной мощности. Дальше (на отметке 540 Вт) уже срабатывала защита от перегрузки (OPP). При этом значения напряжений на выходных линиях питания оставались в пределах нормы. Результат получился в лучших традициях компании Sea Sonic Electronics.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 6-ядерный процессор Intel Core i7-4960X, разогнанный до частоты 4,4 ГГц. В качестве видеоускорителя мы использовали видеокарту ZOTAC GeForce GTX 550 Ti AMP! Edition. Отметим, что целью данного эксперимента является воссоздание реальных нагрузок производительного ПК и проверка того, как при этом ведет себя блок питания на практике.

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась утилитами Linpack и FurMark 1.10.4. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

Блок питания Seasonic SSP-450RT без проблем справился с предложенной конфигурацией, продемонстрировав отличные результаты как под нагрузкой (режим «Burn»), так и при бездействии системы (режим «Idle»). Ни на одной из линий не было зафиксировано никаких проблем.

Энергопотребление в простое и в выключенном состоянии компьютера

Энергопотребление блока питания Seasonic SSP-450RT в выключенном состоянии компьютера и в спящем режиме соответствует показателям других близких по мощности решений, побывавших в нашей тестовой лаборатории.

Выводы

Наконец-то у нас на руках побывали все пять моделей линейки Seasonic SSP, в которых можно найти очень много общего. Напомним, что они создавались с прицелом на максимальное снижение стоимости за счет внешней простоты, при этом внутренняя начинка не должна была пострадать, о чем свидетельствует сертификация согласно стандарту 80 PLUS Gold. Производителю удалось должным образом реализовать задуманное, и это касается как всей линейки моделей мощностью от 350 до 750 Вт в целом, так и 450-Вт решения Seasonic SSP-450RT в частности.

Используемые в его составе компоненты заслуживают искренней похвалы: здесь применяются высококачественные японские конденсаторы, уже хорошо зарекомендовавшая себя в других «золотых» моделях схемотехника, а также система охлаждения с большим запасом по температуре (что в равной степени касается пассивной и активной частей) и низким уровнем шума. Как показало тестирование в режиме перегрузки, высокое качество компонентов и подбор их с запасом позволили протестированному блоку питания «выдать» мощность 530 Вт, что на 18% превышает номинальный показатель и также косвенно говорит о качестве устройства. При этом выходные напряжения находились в допустимых пределах – что уж говорить об обычном режиме работы.

В итоге, если вам нужен высококачественный источник для питания системы с не самой прожорливой видеокартой, тогда Seasonic SSP-450RT вполне подойдет на эту роль. А при желании вы всегда можете присмотреться и к решениям мощностью 350, 550, 650 и 750 Вт, которые обладают теми же преимуществами, что и герой текущего обзора.

Достоинства:

• высокий КПД (соответствие стандарту 80 PLUS Gold);
• хороший запас по мощности (до +18%);
• современная схемотехника и качественная элементная база;
• хорошее состояние напряжения на линиях питания +12В, +5В и +3,3В под большой нагрузкой;
• раздельная система стабилизации питания;
• возможность работы в широком диапазоне сетевого напряжения;
• низкое энергопотребление в спящем режиме и в выключенном состоянии компьютера;
• наличие пары 6+2-контактных разъемов PCIe;
• эффективная система охлаждения;
• тихая работа вентилятора на всем диапазоне нагрузок;
• активный метод компенсации реактивной мощности.

Особенности:

• отсутствие комплекта поставки.

Автор: Олесь Пахолок

Выражаем благодарность компании Sea Sonic Electronics за предоставленный для тестирования блок питания.

Выражаем благодарность компаниям ASUS, Intel, Thermalright, Transcend, Western Digital и ZOTAC за предоставленное для тестового стенда оборудование.
