Обзор блока питания Seasonic SYNCRO DGC-750: такого мы еще не видели

Если первым делом посмотреть на спецификацию данного источника, то вроде как имеем дело с обычным премиальным 750-ваттником от Sea Sonic Electronics.

Seasonic SYNCRO DGC-750 (SSR-750FA2)

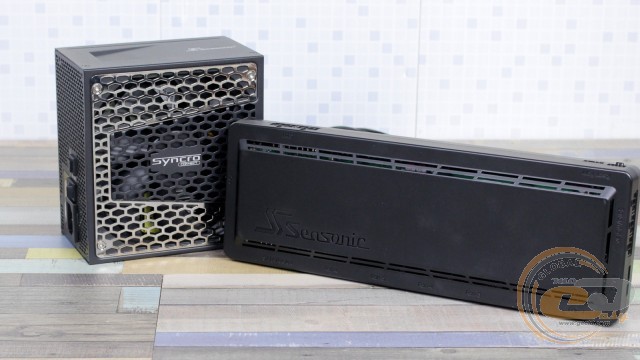

Но лишь одного взгляда на внешность Seasonic SYNCRO DGC-750 (SSR-750FA2) хватит, чтобы понять уникальность этого продукта. Ведь классическую серебристо-черную «коробочку» в стиле линейки Seasonic PRIME дополняет еще один, весьма габаритный элемент, без которого обычные БП как-то обходятся. Для чего все это нужно, да и какие преимущества и недостатки стоят за таким подходом? Давайте узнаем!

Спецификация

Модель

Seasonic SYNCRO DGC-750
(SSR-750FA2)

Тип

ATX12V / EPS12V

Номинальная мощность, Вт

750

Мощность по каналу 12В, Вт

744

Мощность линий +3,3В и +5В, Вт

100

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

20

Максимальный выходной ток канала +5В, А

20

Максимальный выходной ток канала +12В, А

62

Максимальный выходной ток канала -12В, А

0,3

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

3

Входное напряжение, В

100 − 240

Частота, Гц

50 − 60

Входной ток, А

5 – 10

КПД, %

≤92%

Сертифицирован 80 PLUS

Gold

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

99

PCIe-разъемов

4 (6+2-контактные)

Модульный

Да

Размеры вентилятора, мм

135 х 135 х 25

Тип подшипника вентилятора

FDB

Защиты

OPP, OVP, UVP, OCP, OTP, SCP

Размеры источника / соединительного узла, мм

140 х 150 х 86 / 300 х 105 х 33

Гарантия, лет

10

Сайт производителя

Seasonic

Seasonic SYNCRO

Упаковка и комплект поставки

На коробке не экономили: она красивая, в меру информативная и хорошо выполняет функцию защиты устройства при транспортировке.

Seasonic SYNCRO DGC-750 (SSR-750FA2)

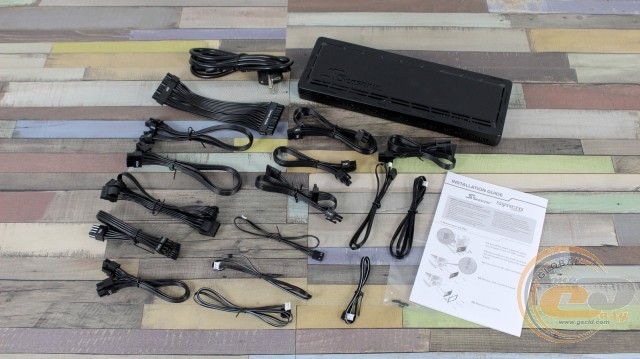

Внутри все компоненты плотно упакованы, хотя их здесь сравнительно немного. В коробке нашлись:

  • сетевой шнур питания;
  • крепежные винты в пакете;
  • набор отстегивающихся кабелей для подключения комплектующих;
  • бумажная документация.

А вот комплектных стяжек и насадки для тестирования источника не оказалось. По всей видимости, первые попросту идут в комплекте с совместимым корпусом. Ну а последняя также не обязательна, хотя о ней упоминается в комплектном руководстве пользователя.

Внешний вид

Seasonic SYNCRO DGC-750 (SSR-750FA2)

При первом взгляде может показаться, что перед нами устройство линейки Seasonic PRIME. Но вот надписи со всех сторон заверяют о другом. В недавнем обзоре корпуса Seasonic SYNCRO Q704 мы как раз познакомились с концепцией Seasonic SYNCRO и на практике оценили ее работу. Здесь же расскажем больше о возможностях входящего в ее состав источника, который можно приобрести в комплекте с вышеупомянутым корпусом.

Размеры основной части Seasonic SYNCRO DGC-750 составляют 140 х 150 х 86 мм, что делает его компактнее решений Seasonic PRIME. С такими параметрами он без проблем поместился бы в любой компьютерный корпус, но не будем забывать о весьма габаритной второй его части.

Seasonic SYNCRO DGC-750 (SSR-750FA2)

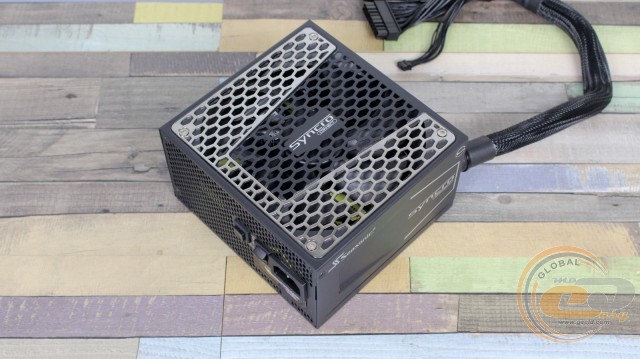

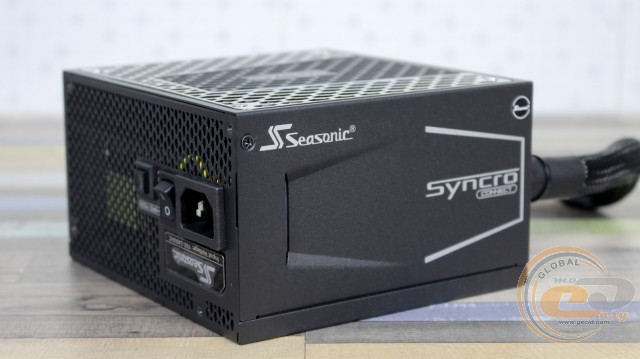

На боковинах имеем характерные вырезы. Здесь же разместились крепежные винты, один из которых прикрыт симпатичной гарантийной наклейкой. Целых 10 лет гарантии позволит источнику пережить смену нескольких поколений комплектующих.

Seasonic SYNCRO DGC-750 (SSR-750FA2)

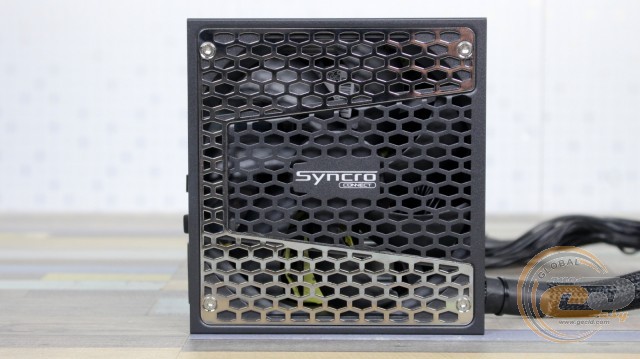

Несмотря на столь компактные размеры, внутри приютилась габаритная 135-мм вертушка.

Seasonic SYNCRO DGC-750 (SSR-750FA2)

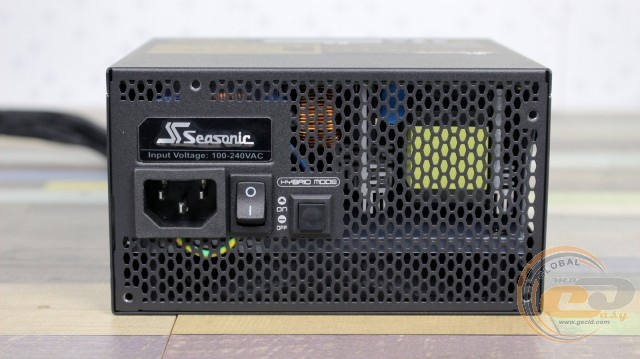

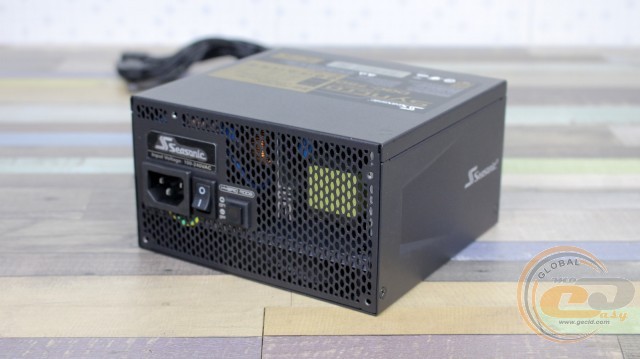

Ну а на тыльной панели, около продолговатых сотовых отверстий, находятся: кнопка включения устройства, переключатель гибридного режима работы вертушки и входной разъем питания.

Seasonic SYNCRO DGC-750 (SSR-750FA2)

Несколько слов о возможном размещении источника. При включенном гибридном режиме производитель советует установить БП вертушкой вверх. В таком случае нагретый воздух будет выводиться через перфорацию даже без участия пропеллера. В обычном режиме работы СО вентилятор может быть направлен вниз.

Seasonic SYNCRO DGC-750 (SSR-750FA2)

Главным информатором традиционно выступает наклейка. Она напоминает об использовании одной 12-вольтной линии мощностью 99,2% от номинала – отличный показатель, учитывая ее востребованность. Также данный узел источника питания формирует вспомогательное напряжение -12В и дежурное +5В(Vss).

Seasonic SYNCRO DGC-750 (SSR-750FA2)

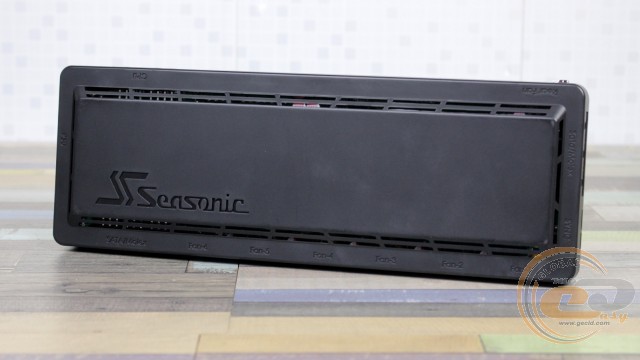

А вот на младшие каналы +3,3В и +5В выделено 100 Вт, чего в современных реалиях должно хватить. Формируются они внутри концентратора с выходными разъемами, который заключен в немаленький пластиковый корпус: 300 х 105 х 33 мм. Он оборудован вырезами для вентиляции внутренних компонентов. Эта его часть должна быть снаружи для эффективного отвода тепла.

Конечно же, установить данный элемент без дрели и болгарки можно только в подходящий корпус. Вариантов пока два: недавно протестированный нами Seasonic SYNCRO Q704 либо версия Q700 без предустановленных вертушек. В обоих случаях коммутатор крепится к поддону корпуса при помощи нескольких винтов.

Seasonic SYNCRO DGC-750 (SSR-750FA2) Seasonic SYNCRO DGC-750 (SSR-750FA2)

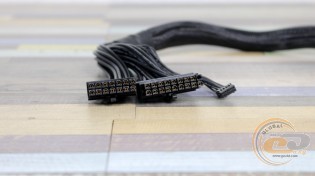

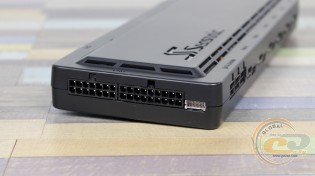

Для подключения хаба к основному блоку питания используются три коннектора, которым соответствуют соседствующие разъемы на одной из граней.

Ну а коннекторы для выходных модульных кабелей разместились на других сторонах. Все они заботливо подписаны, чтобы ничего не перепутать. Главное, порядок их размещения способствует максимально простому подключению устройств, а также сведению к минимуму длины проводов.

Основные коннекторы питания (20+4-контактный ATX и пара 4+4-контактных ATX12V) обеспечивают поддержку компьютеров с одним или двумя CPU. А для питания графической подсистемы в составе новинки имеется четыре отдельных 6+2-контактных PCIe. Периферийные коннекторы позволят подсоединить до пяти устройств SATA и до трех PATA.

Также в общей сложности имеем шесть 4-контактных коннекторов для подключения вентиляторов и подсветки. Они подсоединяются к одному разъему на материнской плате.

Seasonic SYNCRO DGC-750 (SSR-750FA2)

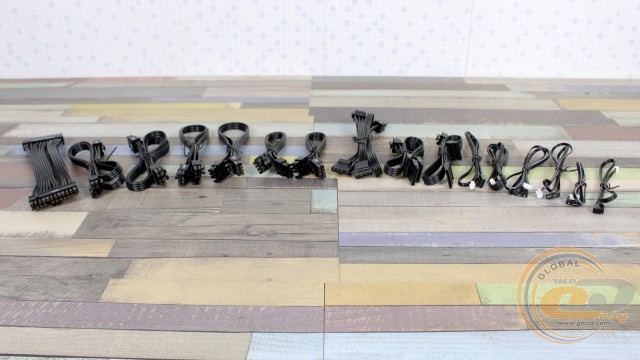

Для удобства укладки провода выполнены в виде гибких шлейфов и имеют достаточную толщину – от 16 до 22 AWG в зависимости от ожидаемой нагрузки. Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Калибр применяемых проводов

кабель подключения к БП

1

43

16 AWG

Модульные разъемы

20+4-контактный ATX

1

15

16 AWG

4+4-контактный ATX12V

2

35

16 AWG

6+2-контактный PCIe

2

20

18 AWG

6+2-контактный PCIe

2

30

18 AWG

три SATA

1

25-40-55

18 AWG

два SATA

1

27-33

18 AWG

три PATA (Molex)

1

45-60-70

18 AWG

4-контактный FAN

1

35

22 AWG

4-контактный FAN

1

55

22 AWG

4-контактный FAN

1

75

22 AWG

кабель подключения подсветки

1

35

-

кабель подключения подсветки

1

55

-

кабель подключения подсветки

1

75

-

В нашем случае с подключением проводов к плате формата ATX не было никаких трудностей.
