Обзор и тестирование блока питания Thermaltake Toughpower DPS G RGB 650W Gold: шаг навстречу интернету вещей

Тестирование

Кросс-нагрузочные характеристики

Согласно нормам стандарта ATX12V, допустимый диапазон отклонений напряжений для всех линий питания составляет ±5% от их номинала.

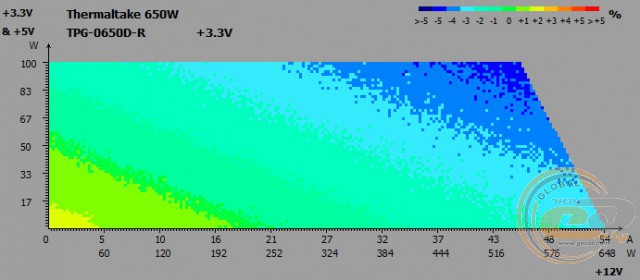

Во время кросс-нагрузочных тестов на основных линиях питания были зафиксированы следующие отклонения напряжений:

• линия +3,3В: от -4% до +1%;

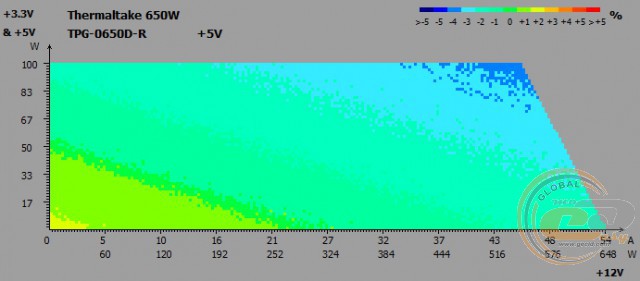

• линия +5В: от -3% до +1%;

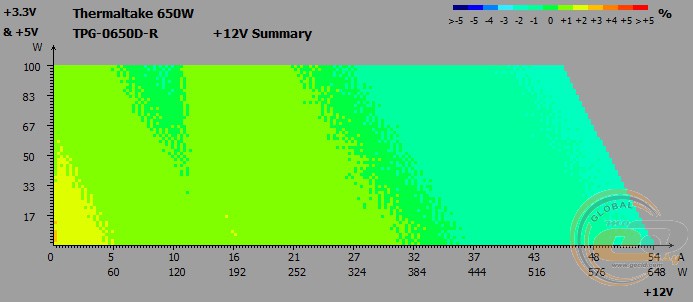

• линия +12В: от -1% до +2%.

Узел стабилизации напряжения питания надлежащим образом справился со своей задачей: на всех линиях оно колебалось в более узком диапазоне, чем того требует стандарт ATX12V. Особое внимание хочется обратить на отличное состояние самого востребованного канала +12В.

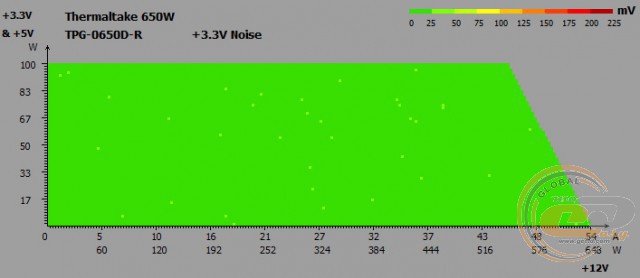

Шумы и пульсации во всем диапазоне напряжений

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

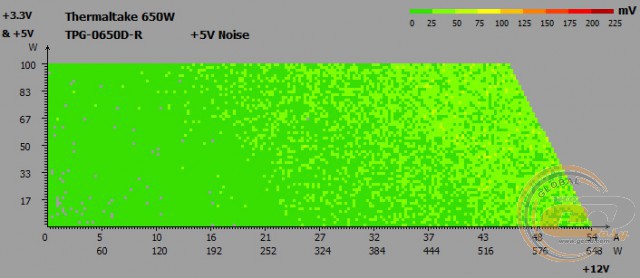

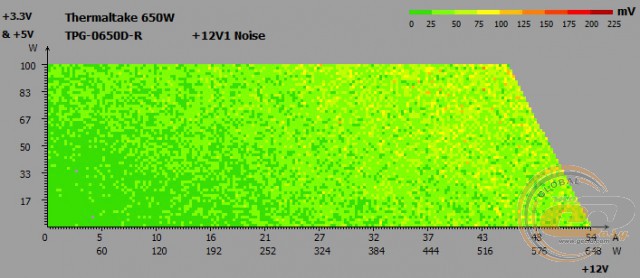

Хорошие результаты были зафиксированы и во время измерения пульсаций на выходах блока питания +3,3В и +12В. И только на линии +5В изредка были замечены значения до 75 мВ.

Дежурная линия питания +5Vsb

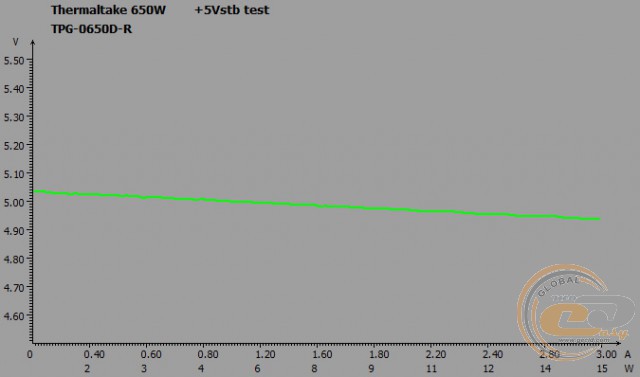

В зависимости от нагрузки напряжение на дежурной линии питания (+5Vsb) изменялось от 5,03 до 4,93 В, что свидетельствует о хорошей работе данного узла.

PFC

Таблица, показывающая изменение PFC в зависимости от загрузки источника питания:

Нагрузка* − нагрузка в процентном отношении к номинальной мощности блока питания.

Хорошие результаты продемонстрировал и модуль APFC. При потребляемой мощности 280 Вт коэффициент PFC достиг отметки 0,93, максимальное же значение (0,99) было зафиксировано при номинальных 650 Вт. Напомним, что стандартом 80 PLUS Gold предусмотрен показатель 0,9 при 50%-ой нагрузке.

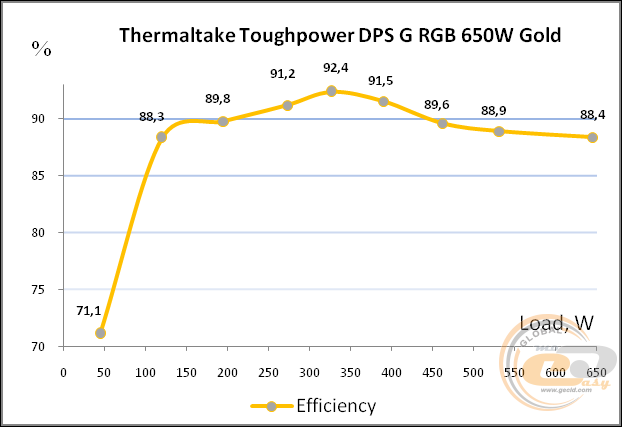

КПД

Тест реальной эффективности подтвердил соответствие модели Thermaltake Toughpower DPS G RGB 650W Gold стандарту 80 PLUS Gold для напряжения 230 В: при нагрузках 20%, 50% и 100% КПД блока питания превышал 88%, 92% и 88% соответственно. Даже при сравнительно малых нагрузках (100 Вт) КПД достигает 85%.

Система охлаждения и температурный режим

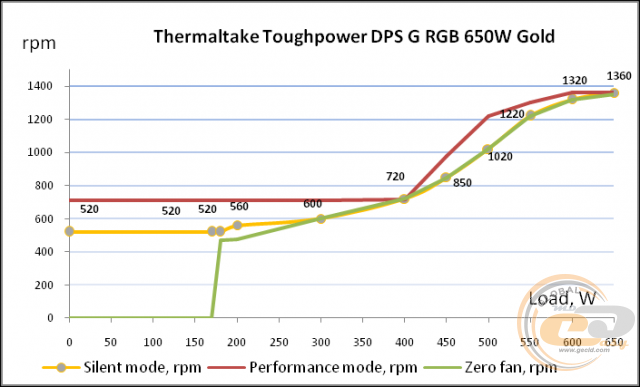

Косвенно оценить уровень шума устройства можно по скорости вращения вентилятора при разной величине нагрузки. Интервал времени, после которого производилось измерение скорости вращения и последующее увеличение мощности, составлял около двадцати минут. Результаты измерения отмечены точками на графике. При этом температура окружающей среды для источника питания составляла приблизительно 27°С. Нужно отметить, что воздух внутри корпуса компьютера может быть куда горячее, в частности, температура 40°С является вполне допустимой. В то же время сама нагрузка, создаваемая компьютерной системой, носит переменный характер, что облегчает температурный режим источника питания.

В фирменном ПО можно выбрать один из трех режимов работы вертушки: «Silent» (установлен по умолчанию), «Performance» или «ZERO FAN».

Диапазон вращения лопастей в первом режиме составил от 520 до 1350 об/мин. До отметки мощности 450 Вт вентилятор работает почти бесшумно. При более высокой нагрузке уровень шума повышается, но источник остается тихим вплоть до номинальных 650 Вт.

Режим максимальной производительности отличается более высокой стартовой скоростью (720 об/мин), однако шумовые показатели на всем диапазоне мало отличаются. Режим «ZERO FAN» фактически повторяет «Silent», но при невысокой нагрузке (в нашем случае до 170 Вт) система охлаждения БП работает в полностью пассивном режиме.

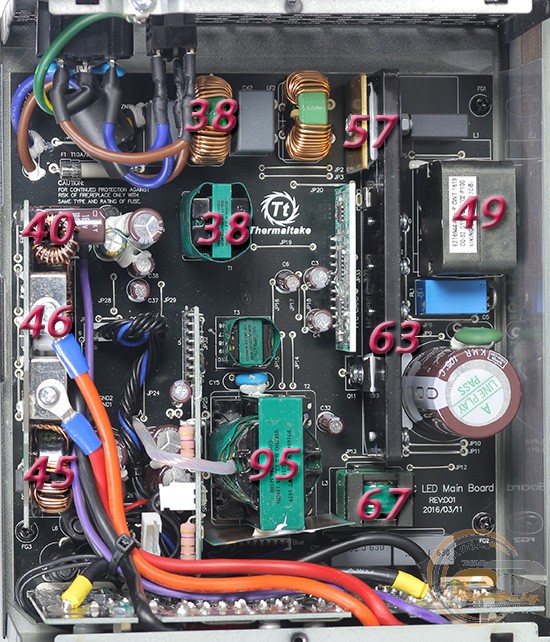

При использовании всех трех профилей максимальная частота вращения остается на одном уровне, поэтому и полученные температуры узлов не будут отличаться. При длительной максимальной нагрузке достаточно серьезно нагревается главный трансформатор. С остальными же узлами все в порядке. Следовательно, устройство лучше всего использовать для питания конфигурации мощностью 500-550 Вт, рассчитывая на наличие определенного задела – все же СО явно рассчитана больше на тихую работу, чем на высокую эффективность.

Посторонние шумы во время работы блока питания

На всем диапазоне номинальной мощности попавший в наши руки образец Thermaltake Toughpower DPS G RGB 650W Gold не издает никаких дополнительных шумов в виде раздражающего писка дросселей или характерного гудения трансформатора.

OverLOAD

Согласно официальному сайту, пиковая нагрузка на тестируемый блок питания может достигать 780 Вт. Мы же увеличили ее до 850 Вт, что является более чем 30% приростом к номинальному значению. При этом выходные напряжения не превышали нормы, но дальше увеличивать мощность мы все же не решились. Конечно, в процессе эксплуатации желательно не допускать столь высоких значений, но приятно помнить о наличии немалого запаса для тех же разгонных экспериментов. С другой стороны, не стоит забывать о заметном нагреве трансформатора даже при длительной номинальной нагрузке.

Практические испытания на реальной конфигурации

Для построения реальной компьютерной системы был задействован мощный 6-ядерный процессор Intel Core i7-4960X, разогнанный до частоты 4,4 ГГц, и видеокарта ZOTAC GeForce GTX 480 AMP! (суммарный уровень TDP такой связки находится на уровне 450 – 500 Вт). Целью данного эксперимента является воссоздать реальные нагрузки производительного ПК и проверить, как при этом ведет себя блок питания на практике.

Измерения производились в двух режимах: «Простой» и «Максимальная загрузка», которая создавалась утилитами Linpack и FurMark 1.10.4. Во время тестирования общее энергопотребление системы измерялось с помощью прибора Seasonic PowerAngel, напряжение на линиях питания +12В, +5В и +3,3В фиксировалось с помощью мультиметра MASTECH MY64.

В результате измерения напряжения питания на выходных линиях были получены следующие значения:

Мощная реальная конфигурация создала достаточно сбалансированную нагрузку на источник. На всех линиях питания были получены очень хорошие значения, а показатели энергопотребления оказались даже немного лучшими, чем в других протестированных нами ранее «золотых» БП. Полное отсутствие каких-либо просадок говорит о том, что эта модель сможет справиться и с более производительной конфигурацией, состоящей из мощного разогнанного процессора и пары видеокарт.

Энергопотребление в простое и в выключенном состоянии компьютера

Энергопотребление Thermaltake Toughpower DPS G RGB 650W Gold в выключенном состоянии компьютера и в спящем режиме сопоставимо с другими моделями аналогичной мощности, которые уже успели побывать в нашей тестовой лаборатории.

Выводы

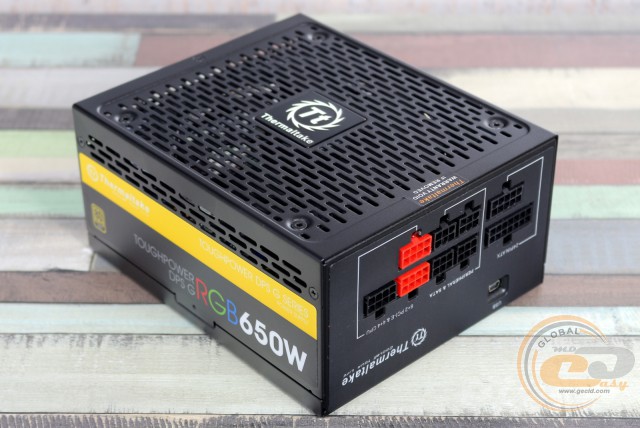

Блок питания Thermaltake Toughpower DPS G RGB 650W Gold получился в действительности качественным решением, во многом способным стать хорошим примером для подражания. Это касается передовой платформы, высококачественной элементной базы, модульной системы подключения кабелей с удобными шлейфами, высокой эффективности и применения очень тихого гидродинамического вентилятора с LED-подсветкой.

Однако наибольший интерес в новинке представляет платформа Smart Power Management (SPM), которая позволяет мониторить множество показателей в режиме реального времени. Причем речь идет не только о параметрах БП, но также о характеристиках питания процессора и видеокарты. Более того, доступ к информации можно получить как с помощью фирменной утилиты для ПК, так и дистанционно через веб-интерфейс либо мобильное приложение. Также программа позволяет гибко настроить режим работы вертушки и предупреждает об аварийных ситуациях (при включении соответствующих уведомлений).

В Thermaltake Toughpower DPS G RGB 650W Gold нам не понравился лишь заметный нагрев главного трансформатора, из-за чего конфигурацию лучше всего подбирать с некоторым запасом по мощности. В таком случае источник порадует вас тихой и стабильной работой очень длительное время. А наличие 10-летней гарантии от производителя является тому подтверждением.

Достоинства:

• соответствие стандарту 80 PLUS Gold;
• большой запас по мощности (свыше +30%);
• отличная схемотехника и элементная база с использованием высококачественных японских конденсаторов;
• использование выделенного канала +12В с нагрузочной способностью до 54 А;
• возможность работы в широком диапазоне сетевого напряжения;
• полностью модульная система кабелей;
• все кабели сделаны в виде гибких плоских шлейфов, с которыми удобно работать;
• наличие четырех 6+2-контактных разъемов PCIe;
• использование надежного гидравлического подшипника в основе вентилятора;
• очень тихая система охлаждения;
• поддержка платформы SPM для мониторинга ключевых параметров системы;
• хороший комплект поставки;
• наличие многоцветной LED-подсветки;
• 10 лет гарантии.

Недостатки:

• при длительных максимальных нагрузках наблюдается высокая температура главного трансформатора;
• неточное определение энергопотребления ПК платформой SPM.

Автор: Олесь Пахолок

Выражаем благодарность компании Thermaltake за предоставленный для тестирования блок питания.

Выражаем благодарность компаниям ASUS, Intel, Thermalright, Transcend, WD и ZOTAC за предоставленное для тестового стенда оборудование.
