Обзор Vinga 1000W (VPS-1000GV3): один из самых доступных киловаттных блоков питания

Блоки питания под брендом Vinga уже не один год присутствуют на отечественном рынке — первая ласточка попала в нашу тестовую лабораторию более 9 лет назад. И за это время они значительно изменились, в чем мы убедились на примере недавно протестированной модели Vinga 750W (VPS-750GV3). Впрочем, стабильным остается хорошее соотношение стоимости и внутреннего наполнения.

Еще один яркий пример этого – Vinga 1000W (VPS-1000GV3) за ₴4700 (около $104). С одной стороны, это один из самых доступных киловаттников на отечественном рынке. С другой — он может похвастаться рядом технических особенностей, многие из которых являются не очевидными на первый взгляд. Поэтому предлагаем поближе познакомиться с новинкой вместе с нами.

Спецификация

Модель	Vinga 1000W (VPS-1000GV3)
Тип	ATX12V 3.0
Максимальная мощность, Вт	1000
Мощность по каналу +12В, Вт.	999,6
Мощность линий +3,3В и +5В, Вт.	100
Количество линий +12В	1
Максимальный ток канала +3,3В, А	20
Максимальный ток канала +5В, А	20
Максимальный ток канала +12В, А	83,3
Максимальный ток канала –12В, А	0,4
Максимальный ток канала +5Vsb (дежурная линия питания), А	3,0
Входное напряжение, В	100 − 240
Входной ток, А	8 – 15
КПД, %	≤92
Сертификация 80 PLUS	Gold
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤99
PCIe-разъемов	3 (6+2-контактные)
Разъем PCIe 5.0 (12VHPWR)	1 (600 Вт)
Модульный	Да
Размеры вентилятора, мм	140 × 140 × 25
Тип подшипника вентилятора	Скольжения (Sleeve)
Размеры (Д×Ш×В), мм	150 × 150 × 86
Гарантия, лет	3
Страница устройства	Vinga 1000W (VPS-1000GV3)
Сайт производителя	Vinga
Страница для покупки	Vinga 1000W (VPS-1000GV3)

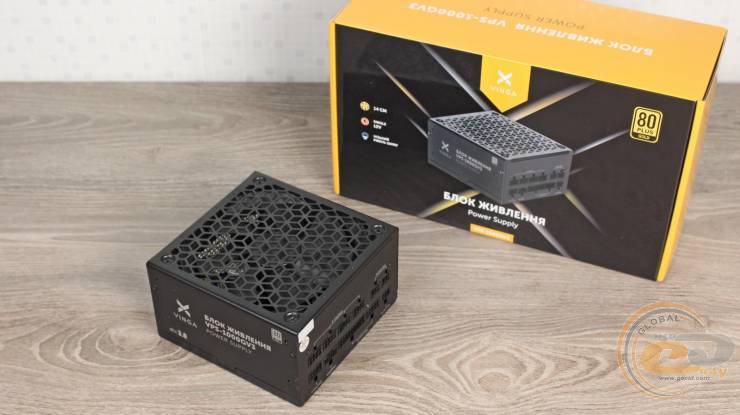

Упаковка и комплект поставки

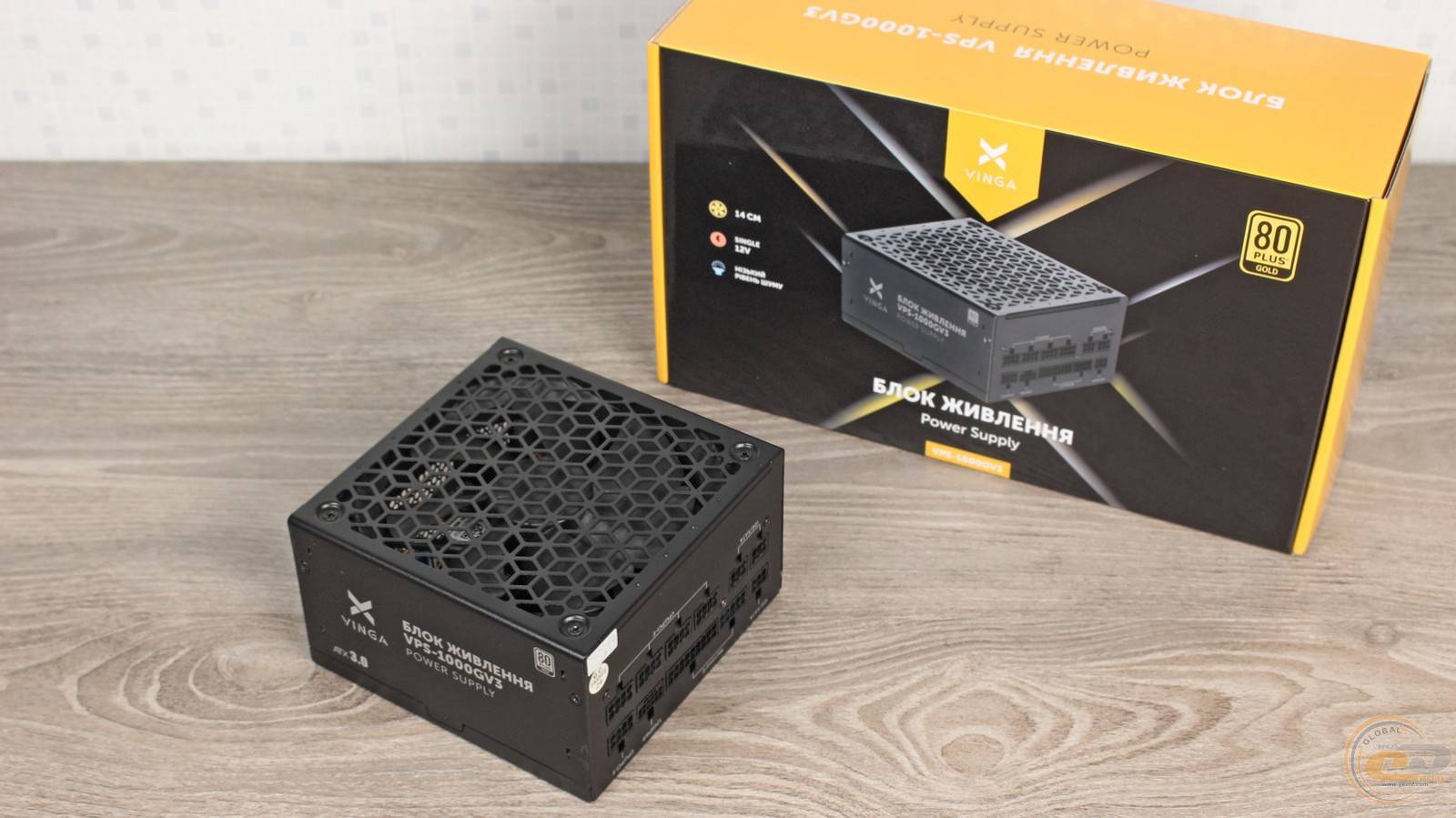

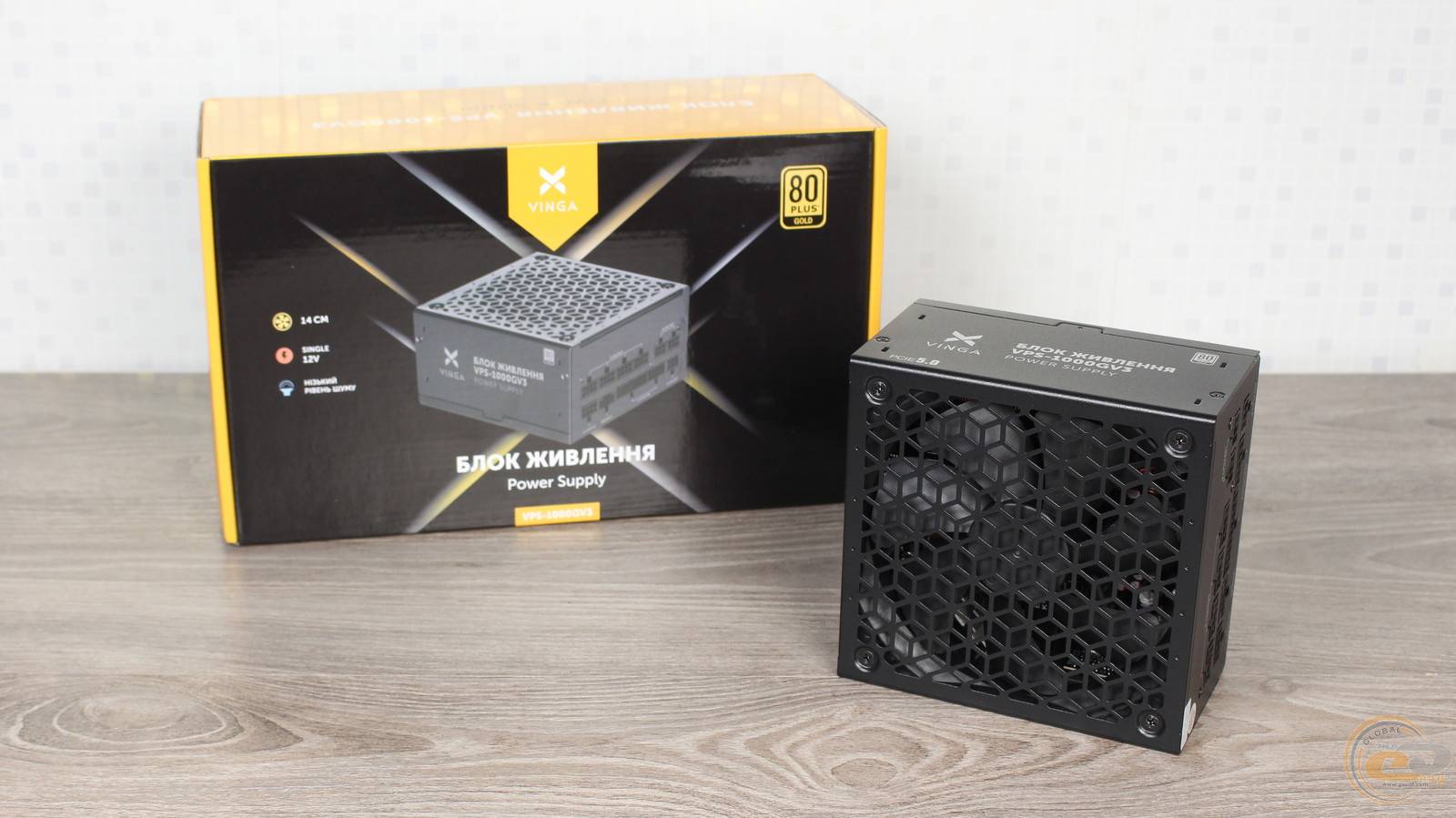

Как и в случае с 750-ваттником, коробку старались сделать в меру информативной, однако некоторые сведения здесь противоречат реальности.

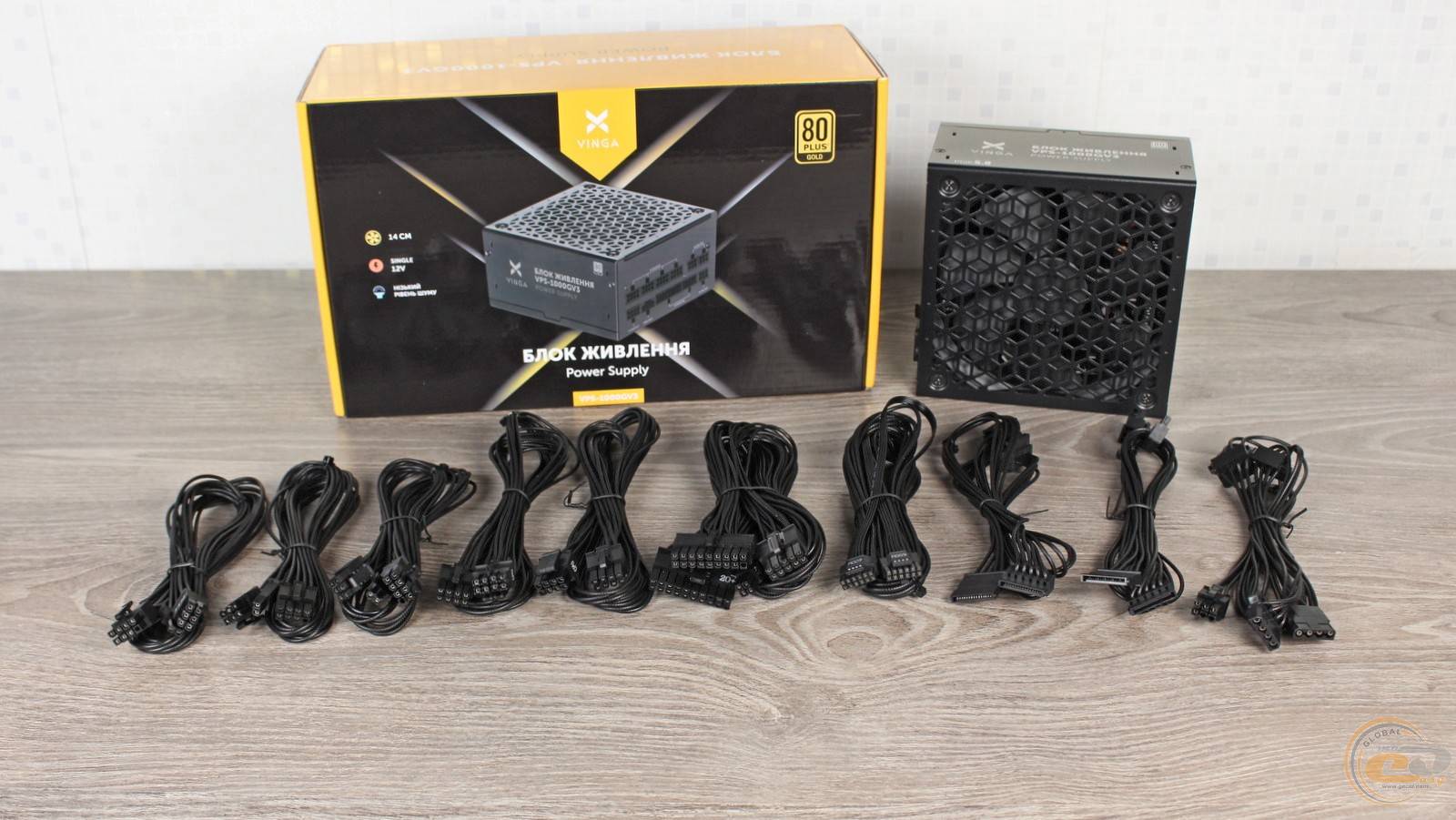

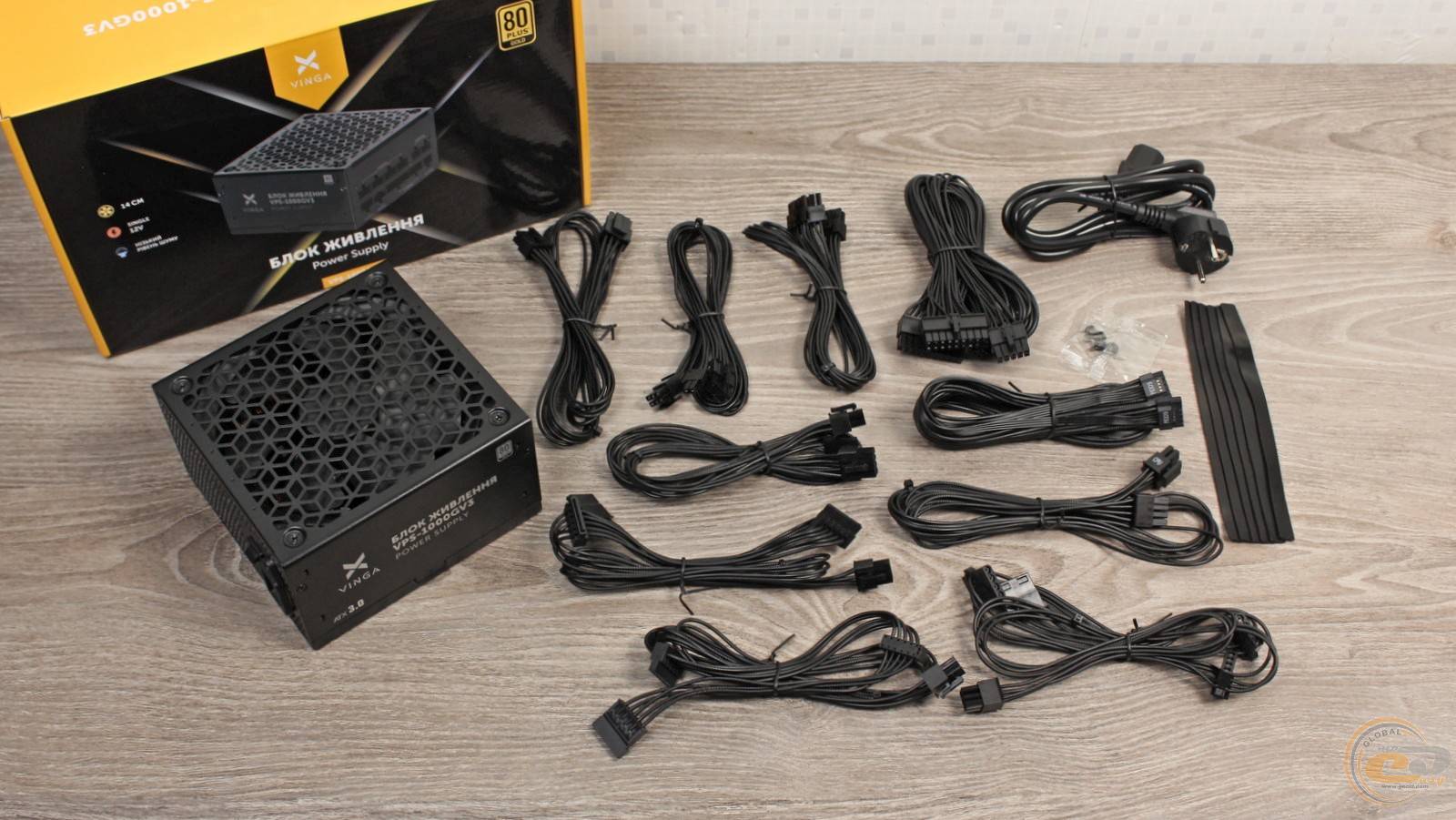

Комплектация типичная для модульного блока: имеется питающий кабель, модульные кабели, крепежные винты и набор стяжек-липучек.

Внешний вид

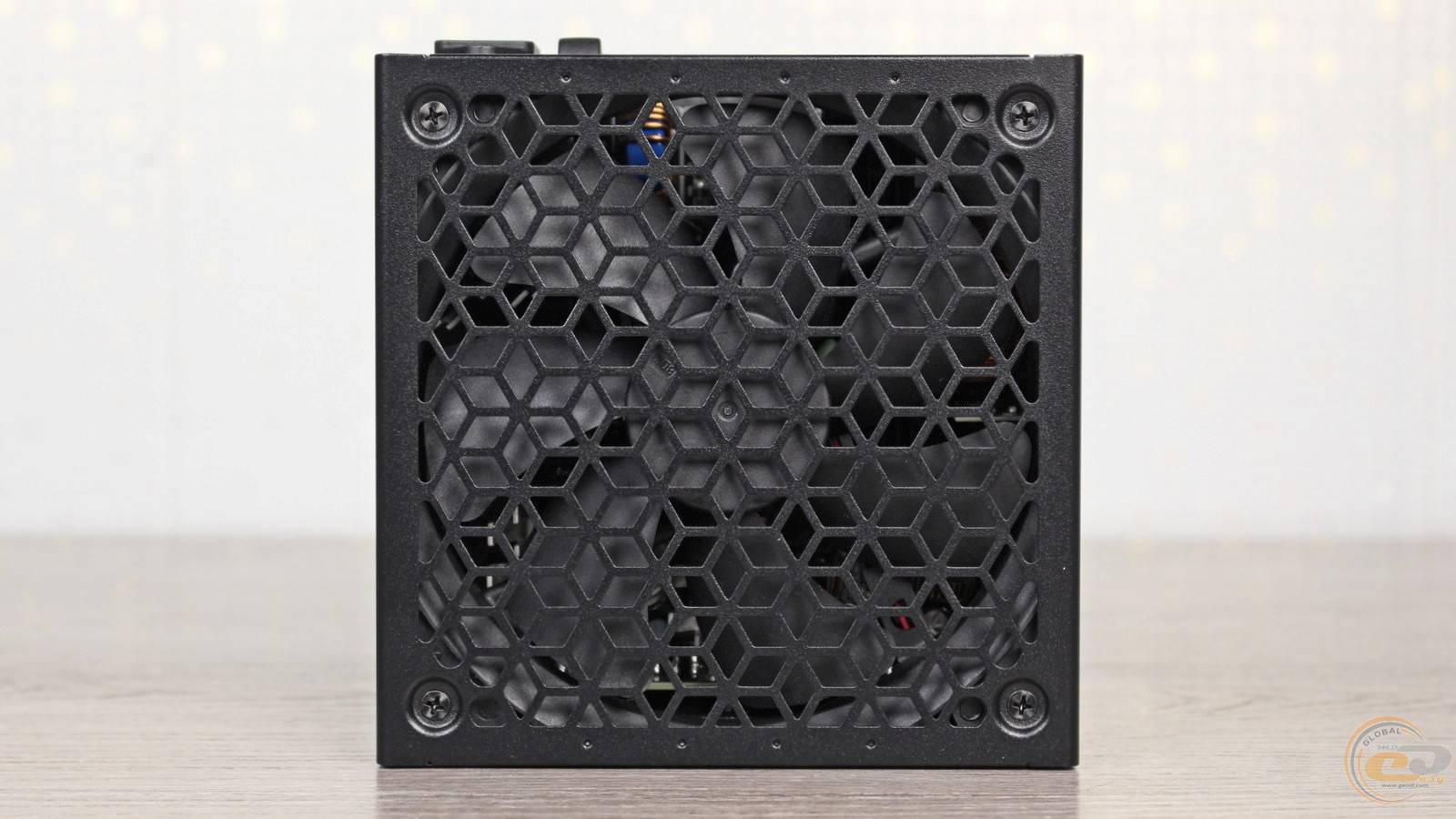

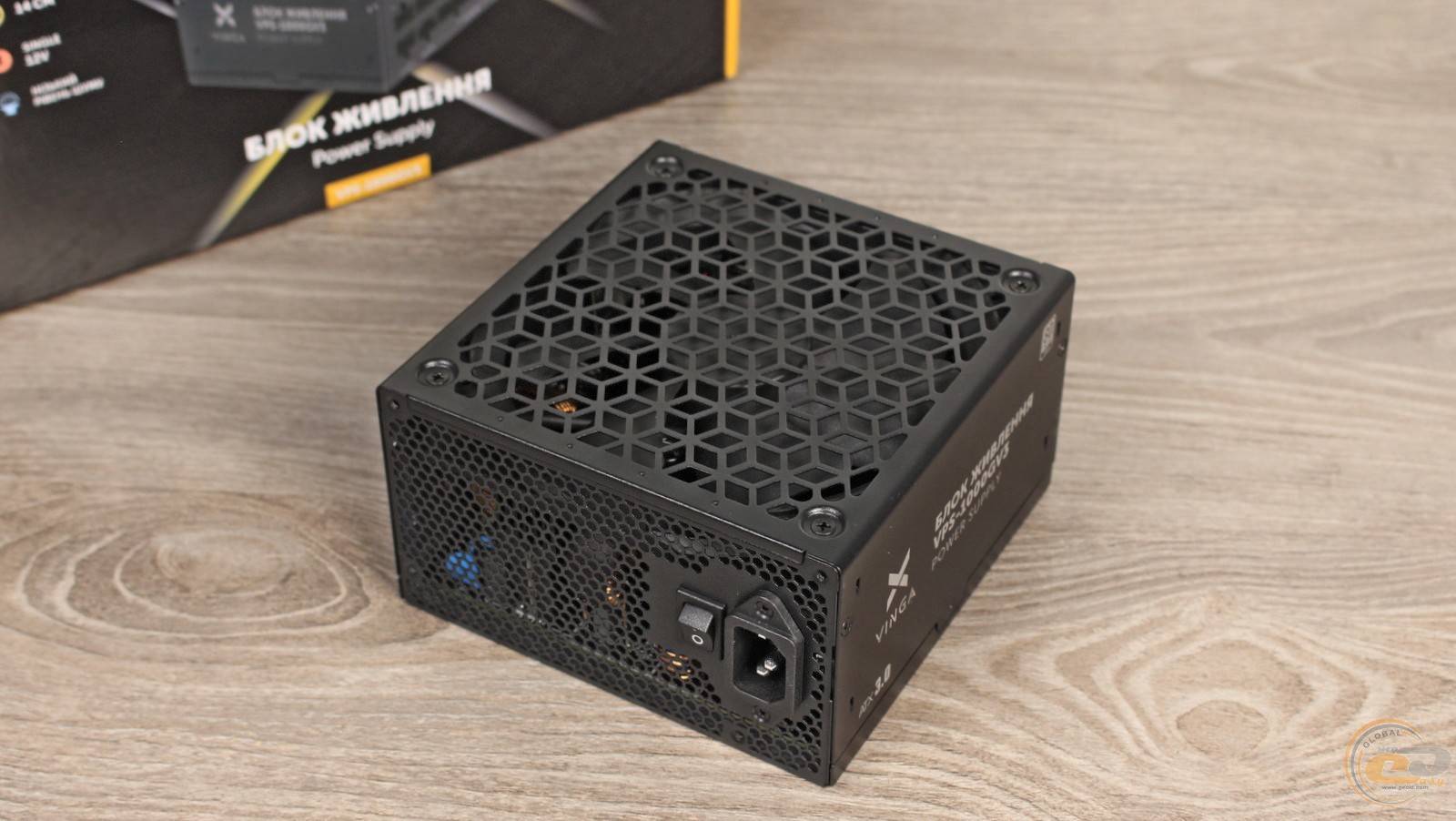

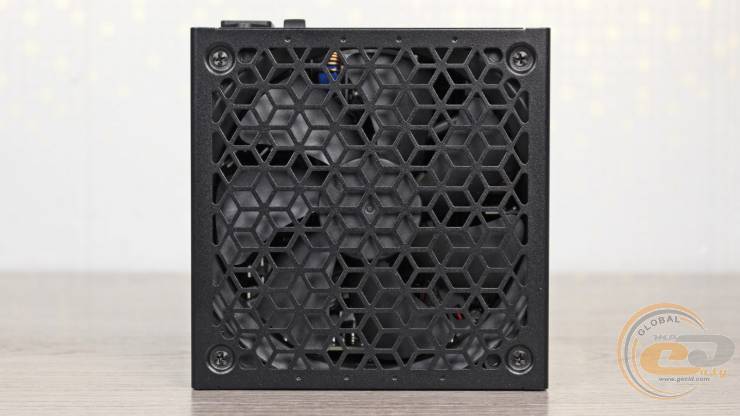

Внешний вид Vinga 1000W (VPS-1000GV3) примечателен ромбовидными вырезами над вентилятором. В остальном имеем привычную черную матовую окраску и немного больше минимальных габариты - 150 × 150 × 86 мм - для отличной совместимости с ATX-корпусами.

За охлаждение отвечает 140-мм вентилятор, тогда как в предыдущих поколениях «золотых» блоков питания Vinga использовались 120-мм решения. А вот какого-нибудь логотипа производителя здесь нет.

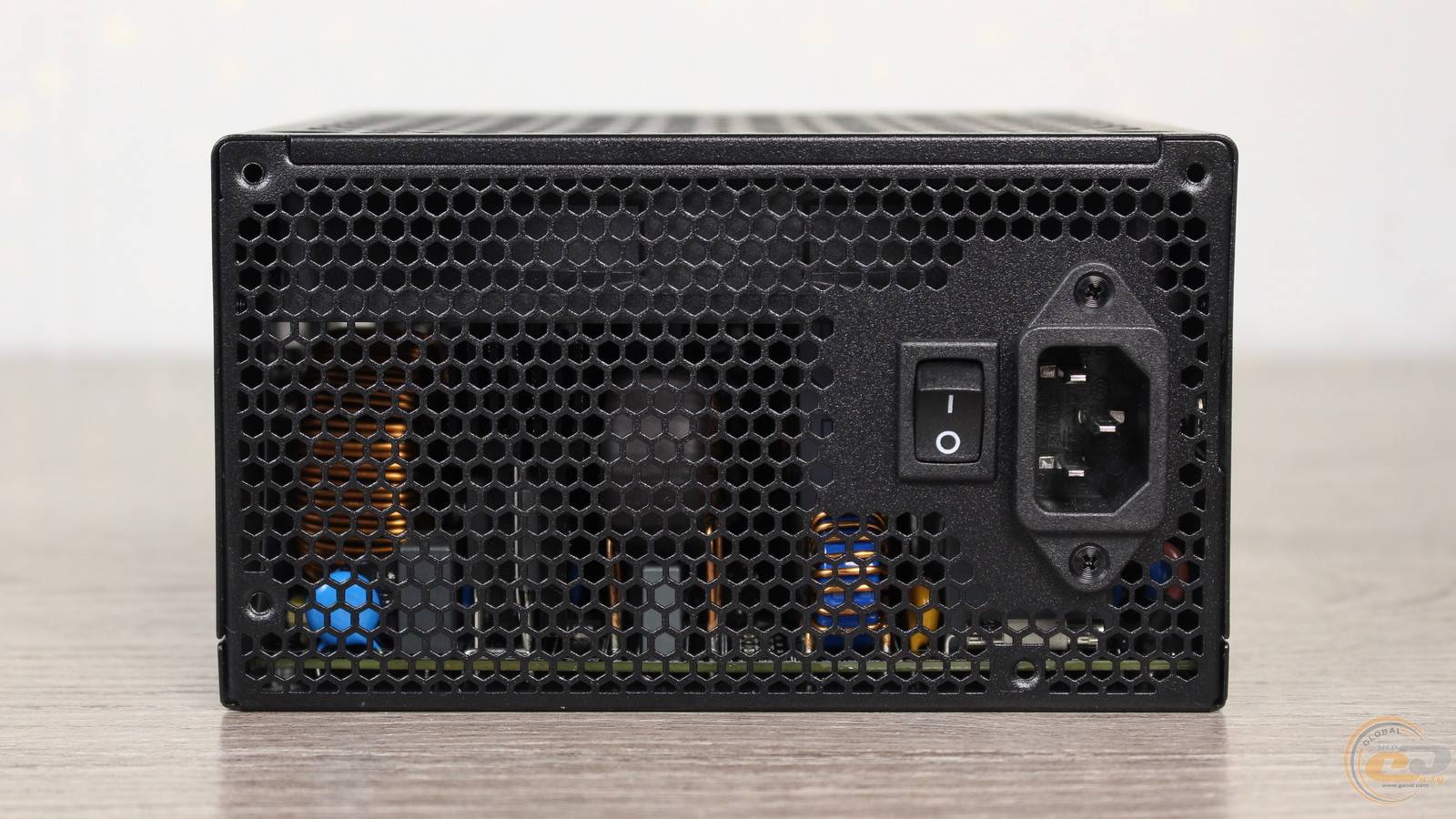

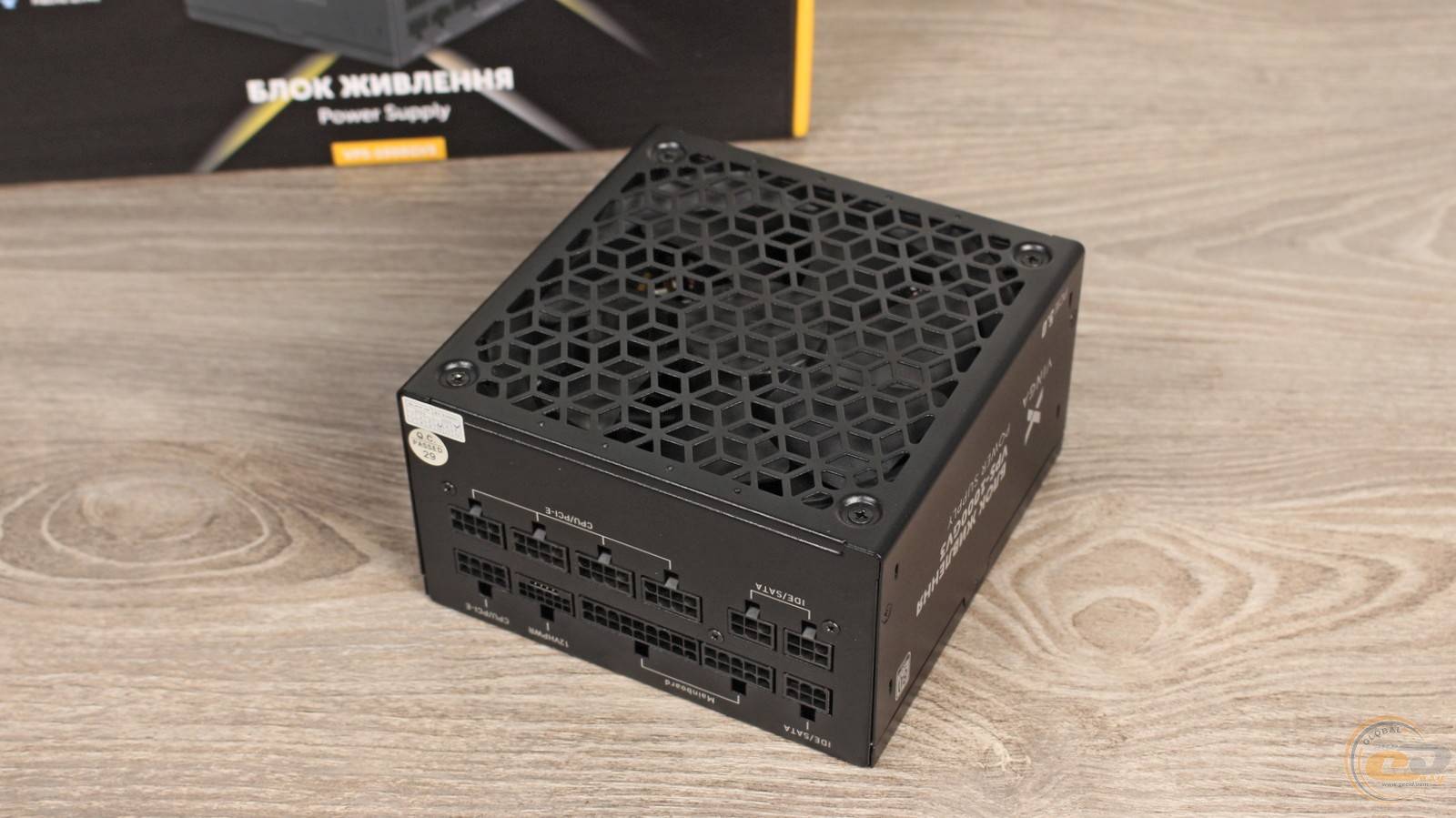

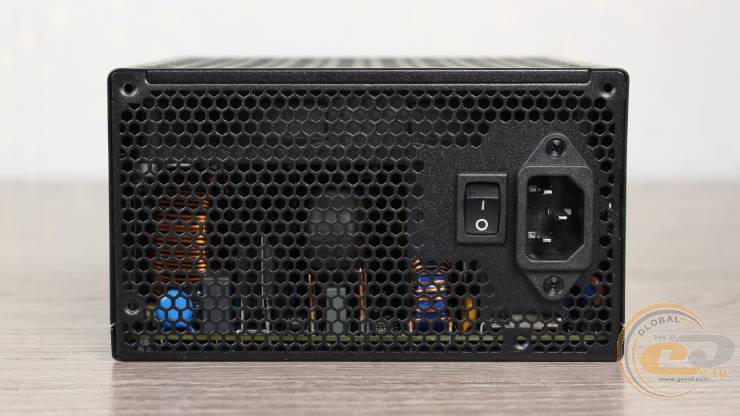

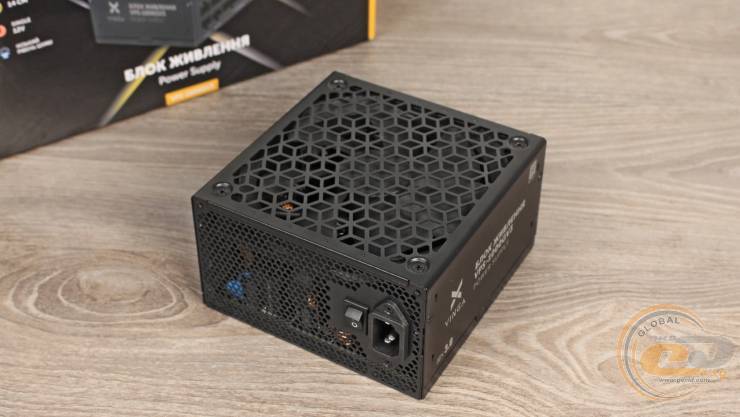

Тыльная панель максимально покрыта отверстиями в форме сотов. Исключением стал только островок с разъемом питания и выключателем.

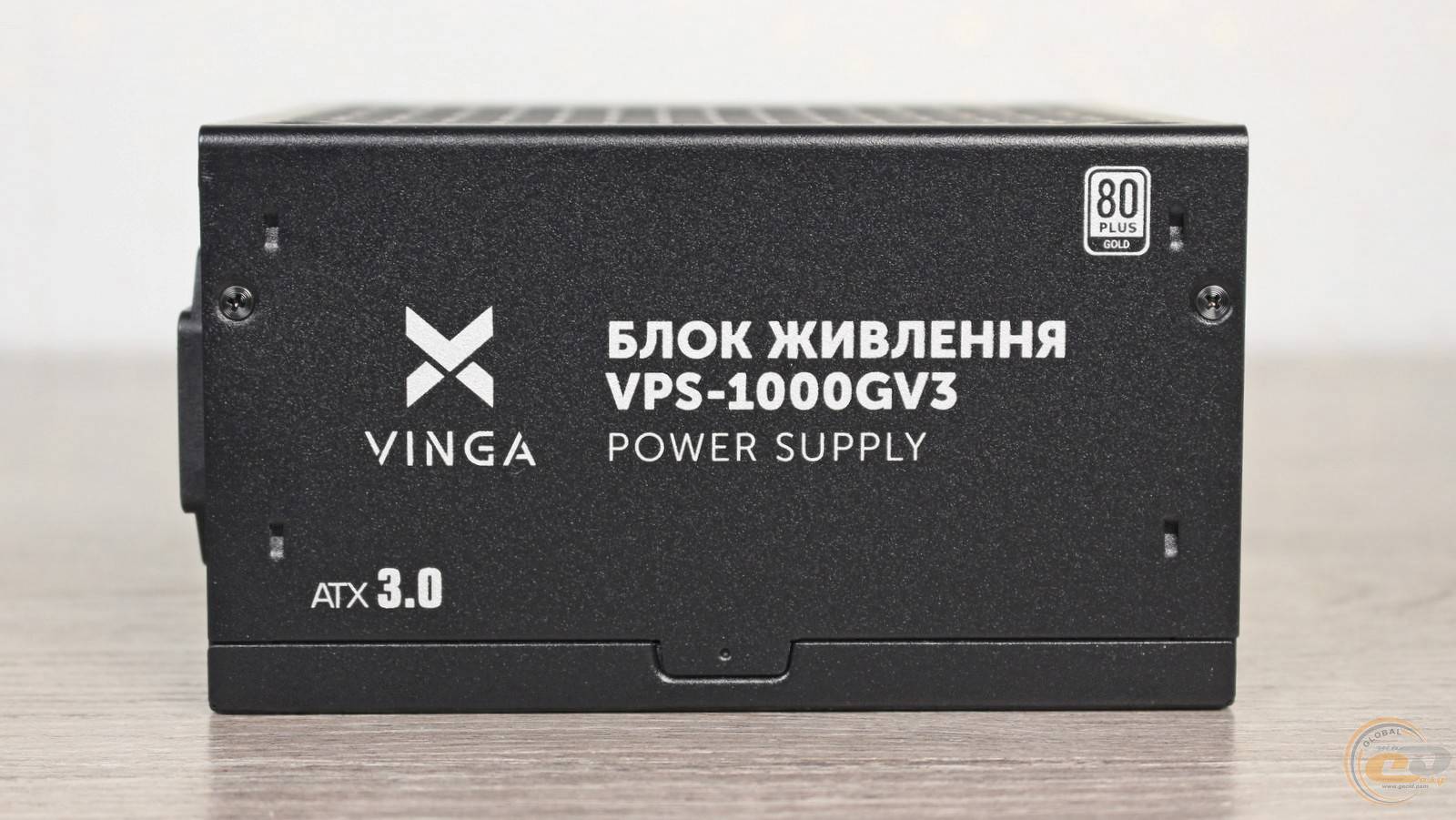

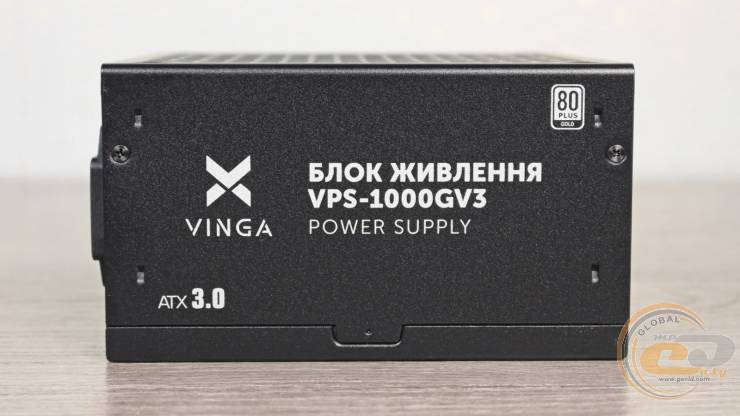

Упоминания о производителе имеется на обоих боковых сторонах, при этом надписи будут правильно ориентированы независимо от способа установки. Кроме того, здесь указана модель устройства, его сертификация по стандарту 80 PLUS Gold и соответствие спецификации ATX12V 3.0. Последняя не самая новая, но при этом остается достаточно актуальной, особенно по сравнению с решениями ATX12V 2.x, которые до сих пор присутствуют на рынке.

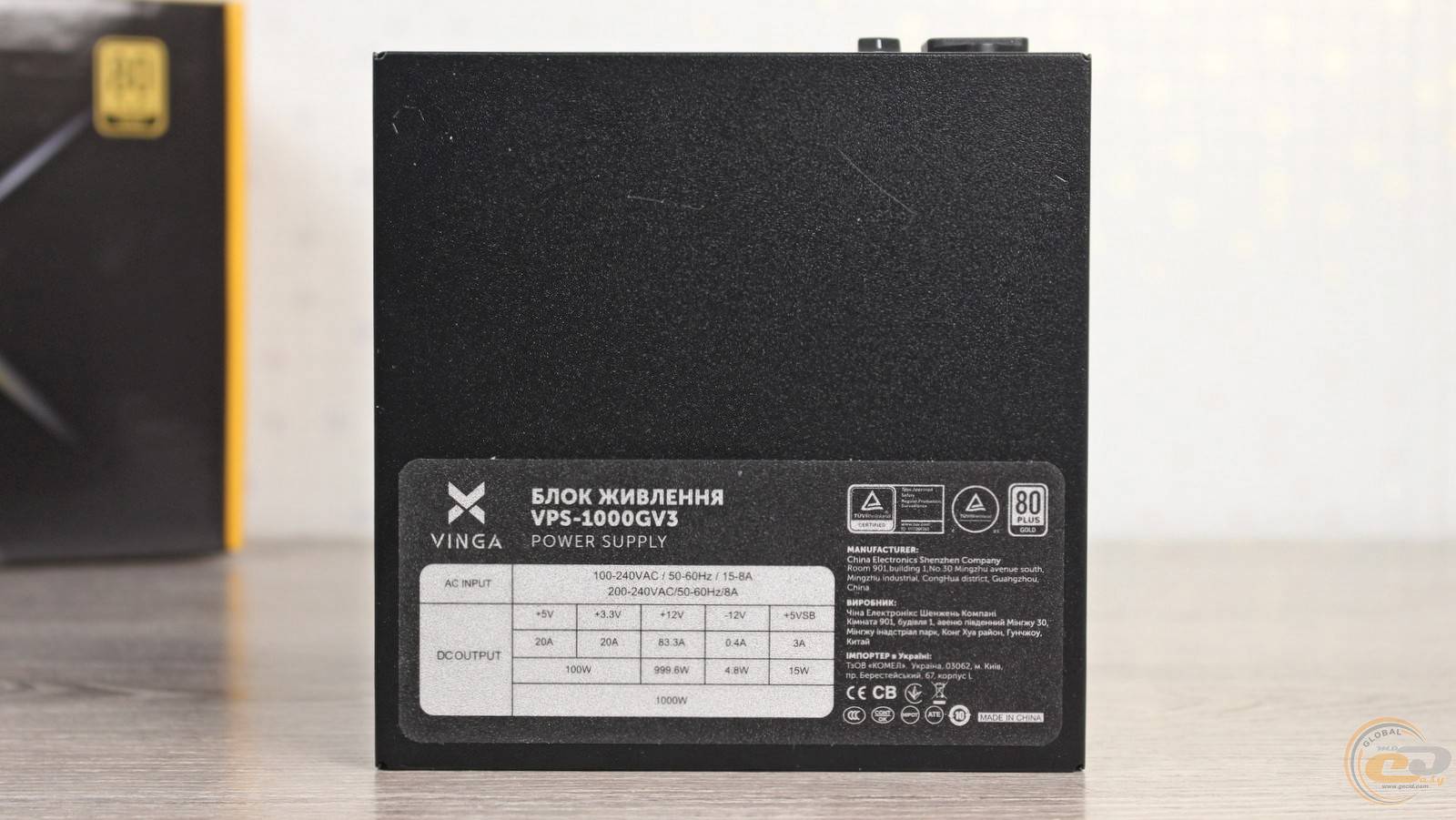

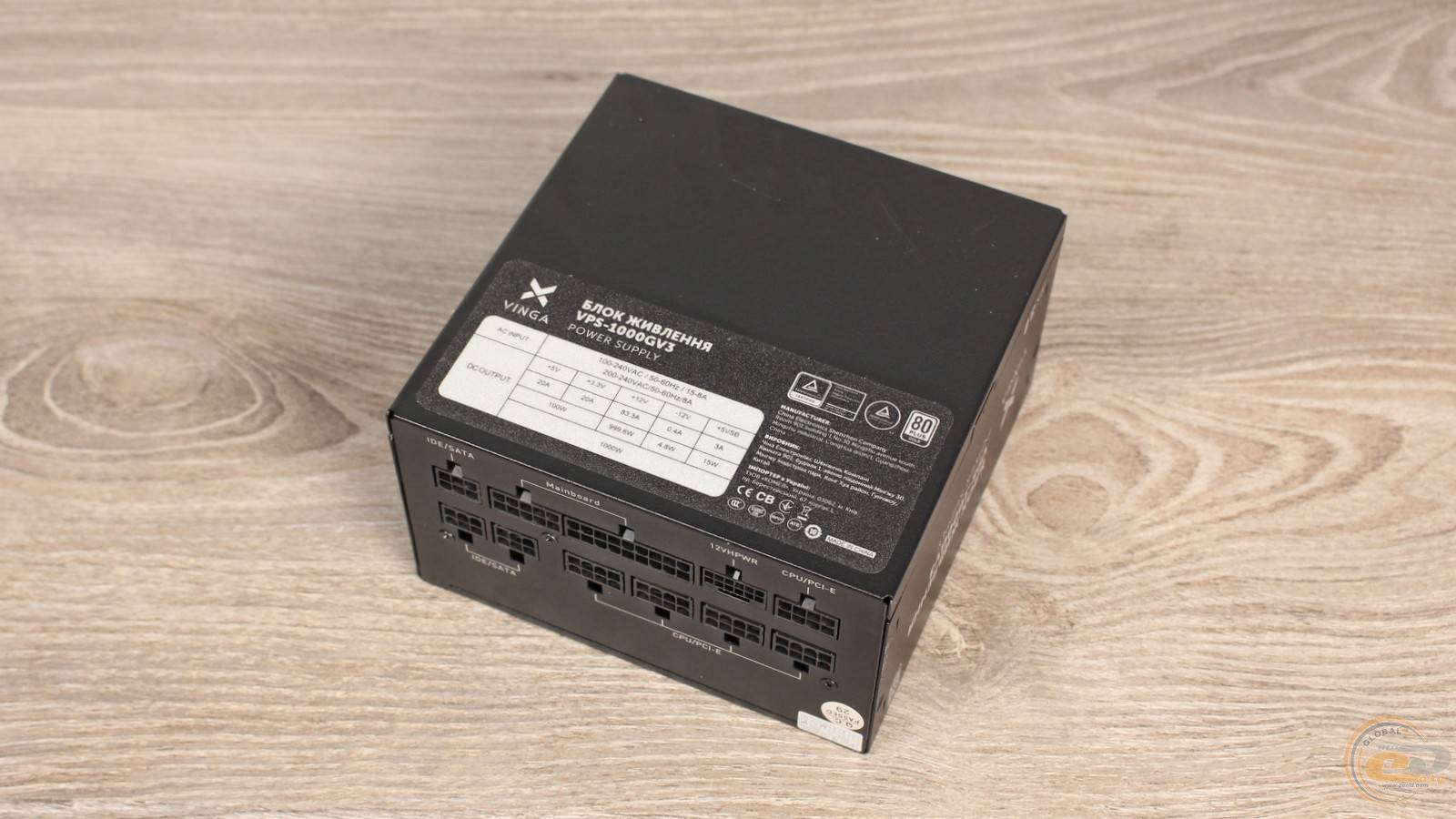

Этикетка радует отличными электротехническими показателями. Мощность единой линии +12В составляет 999,6 Вт и практически соответствует максимальной, а младшие +3,3В и +5В обеспечивают 100 Вт или по 20 А. Вдобавок имеется поддержка широкого диапазона напряжений - от 100 до 240 В.

Черно-белое оформление блока питания позволяет ему вписаться как в темную, так и светлую сборку. На корпусе также есть гарантийная наклейка сроком действия – 3 года.

Модульные кабели Vinga 1000W (VPS-1000GV3) выполнены в индивидуальной нейлоновой оплетке. Провода в составе PCIe 5.0 имеют калибр 16 AWG, в то время как другие — 18 AWG. А набор коннекторов позволит запитать любую современную сборку:

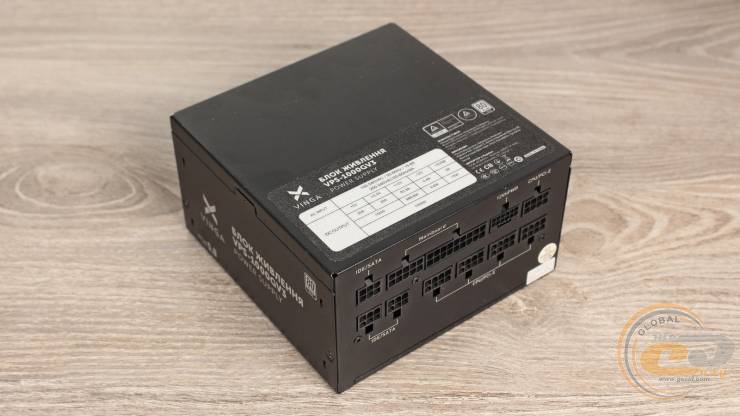

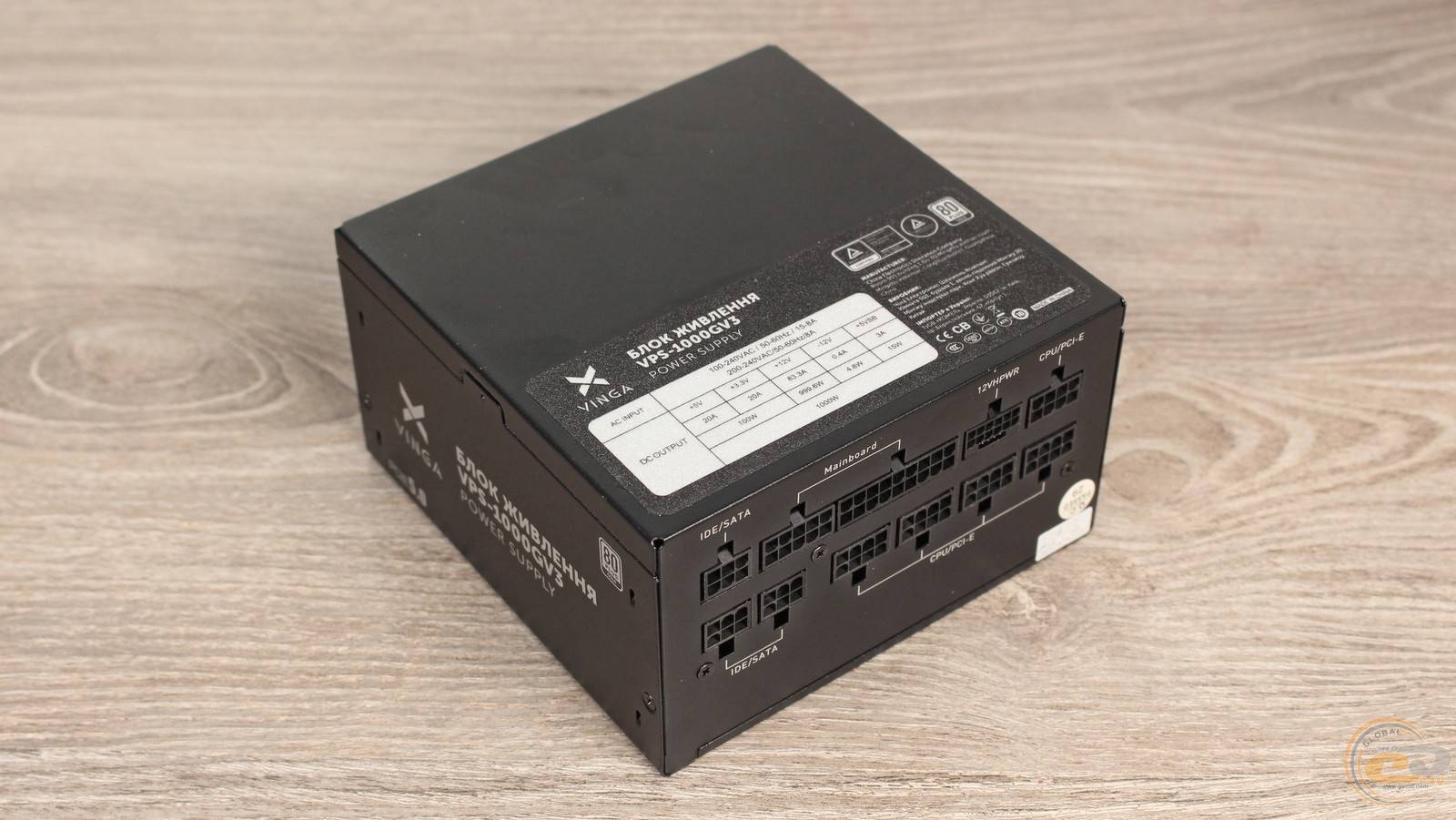

Среди них: 20+4-контактный ATX, два 4+4-контактных ATX12V, три 6+2-контактных PCIe и 600-ваттный PCIe 5.0 (он же 12VHPWR) — жаль только, что это не новейший PCIe 5.1 (12V-2×6). Для накопителей и периферии имеется шесть SATA и столько же PATA на трех кабелях.

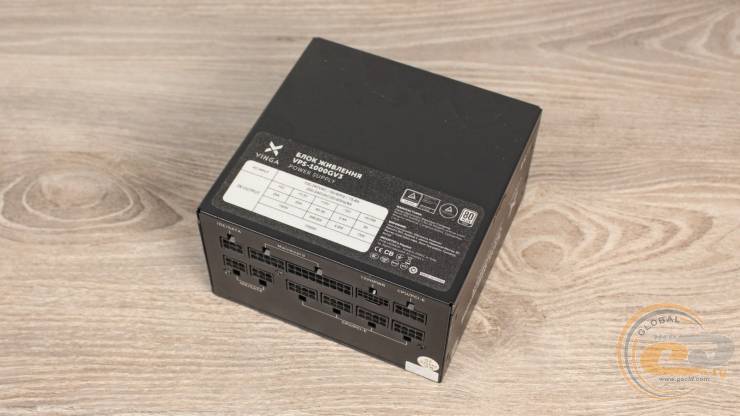

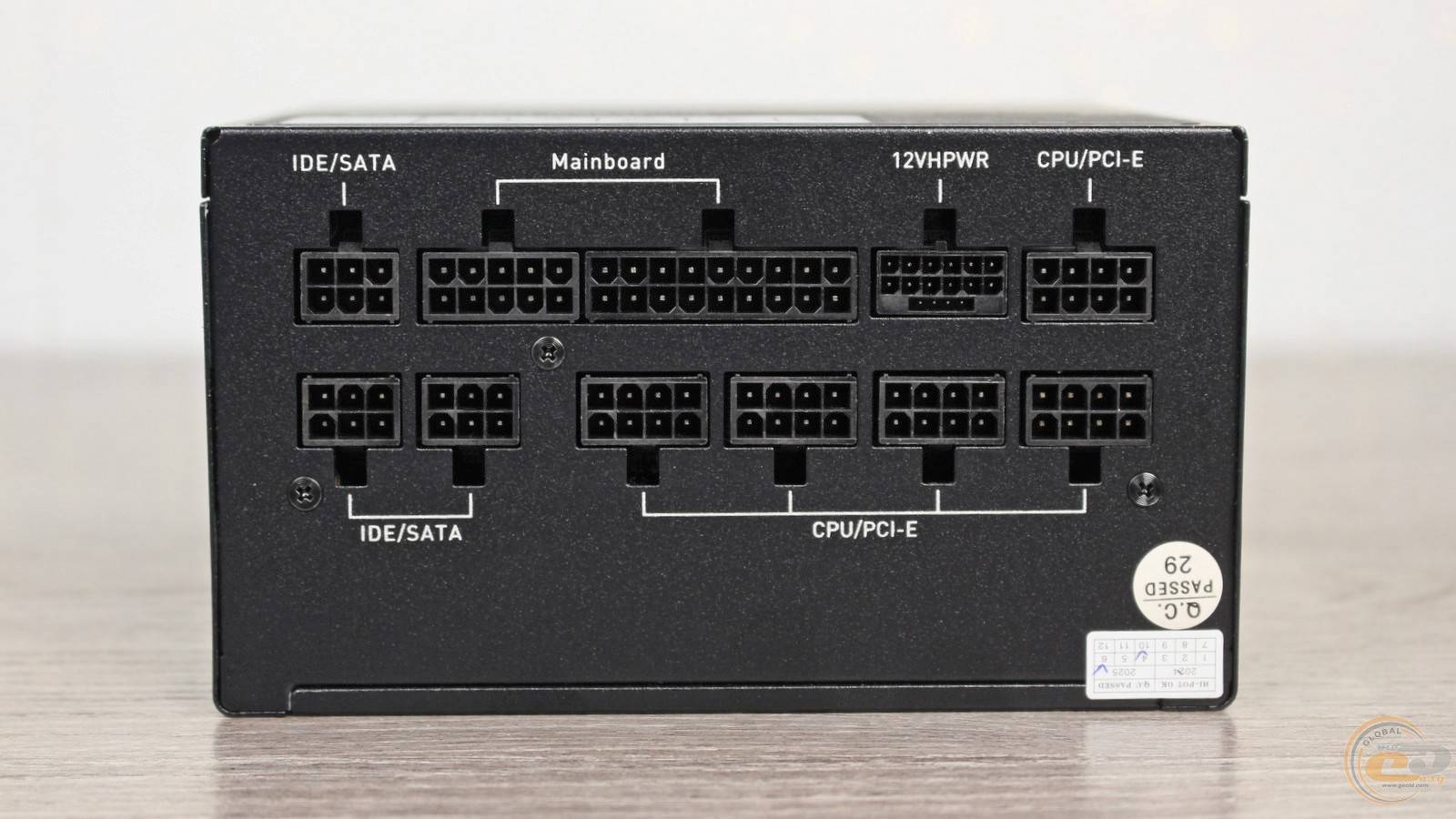

По сравнению с 750-ваттником, все ATX12V и 6+2-контактные PCIe вынесены на отдельные кабели, а также появились четыре дополнительных PATA. Для их подключения теперь задействованы все выходные разъемы, получившие соответствующие подписи и разную форму коннекторов, что обеспечивает безошибочное подключение.

Внутреннее строение

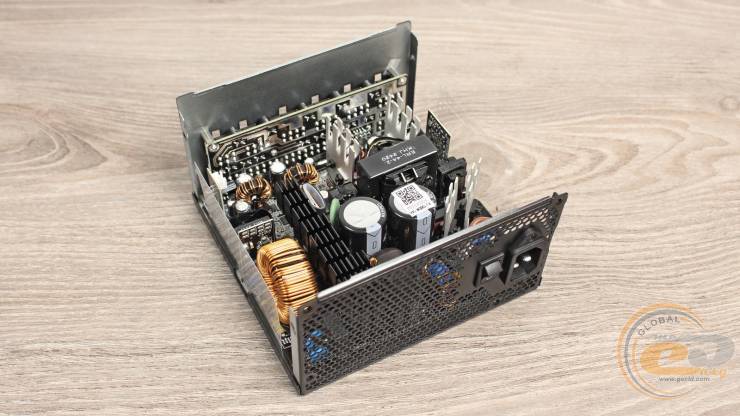

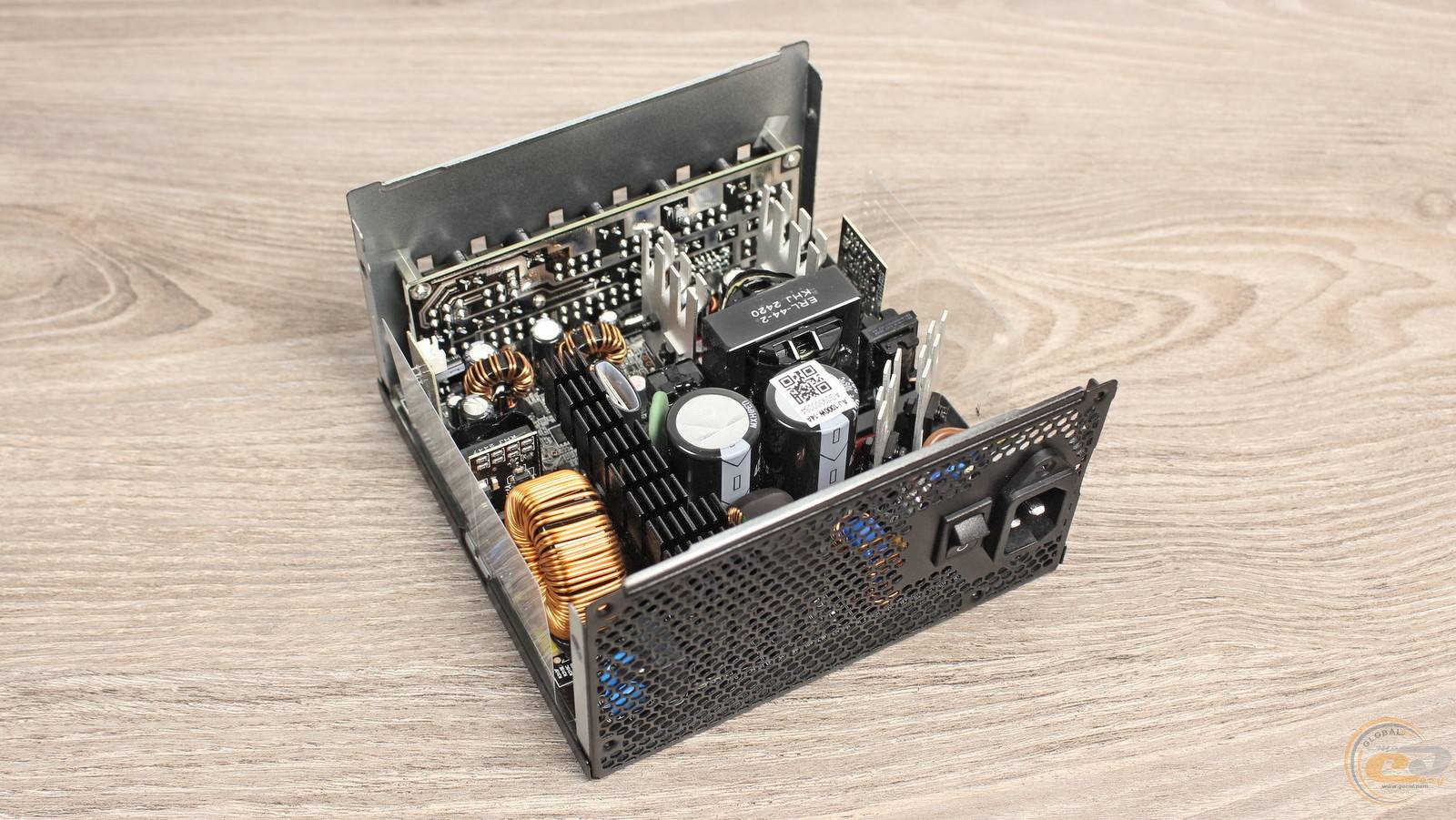

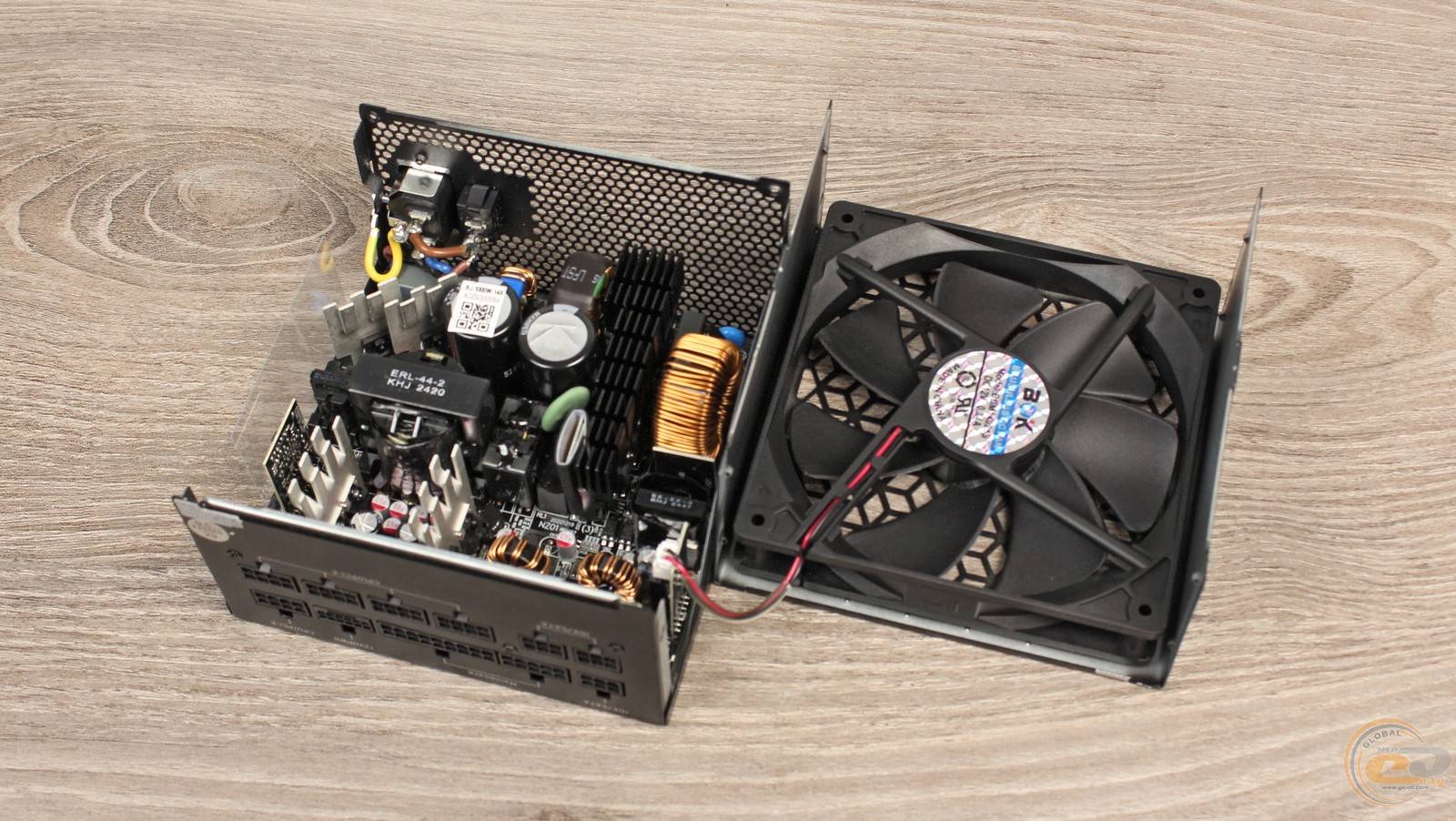

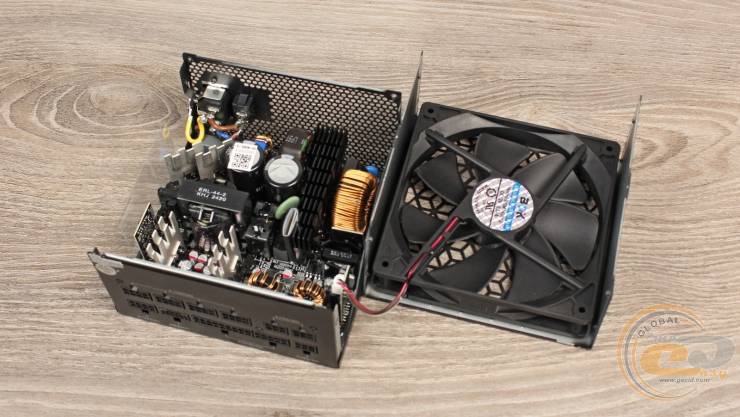

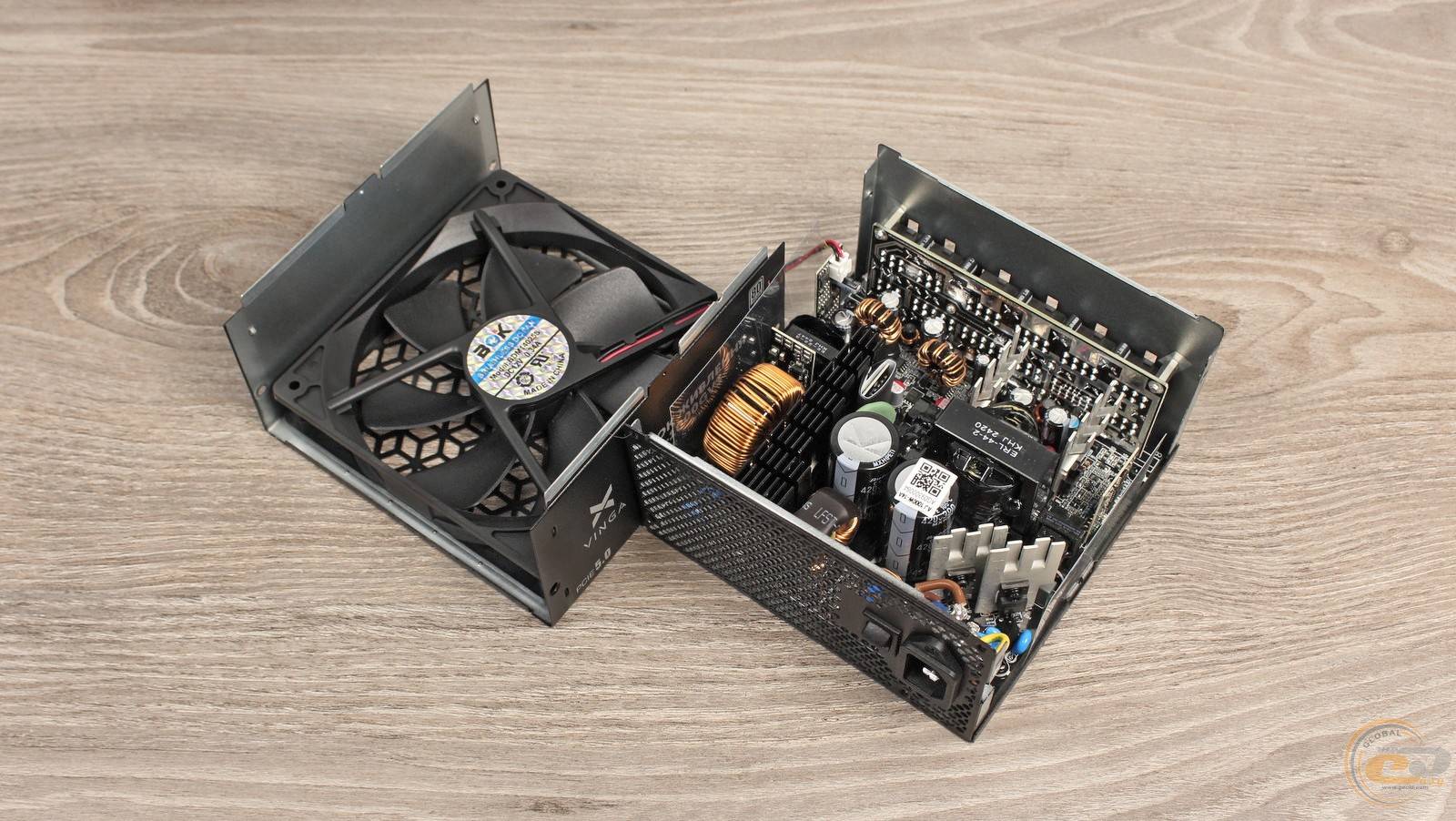

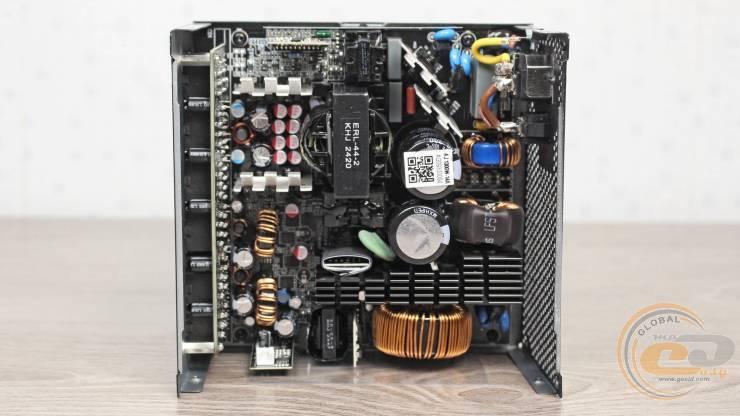

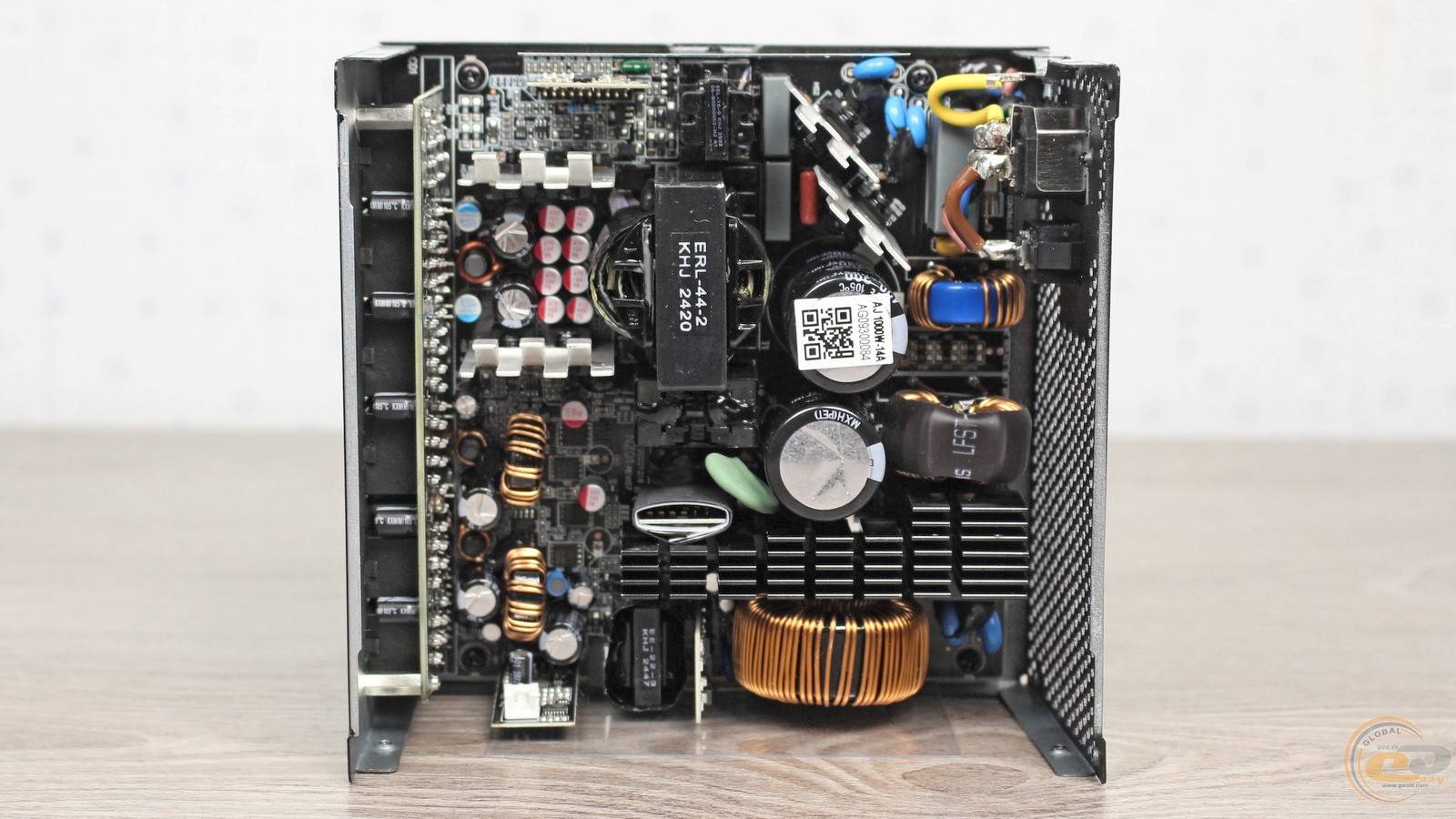

Теперь о том, что спрятано внутри.

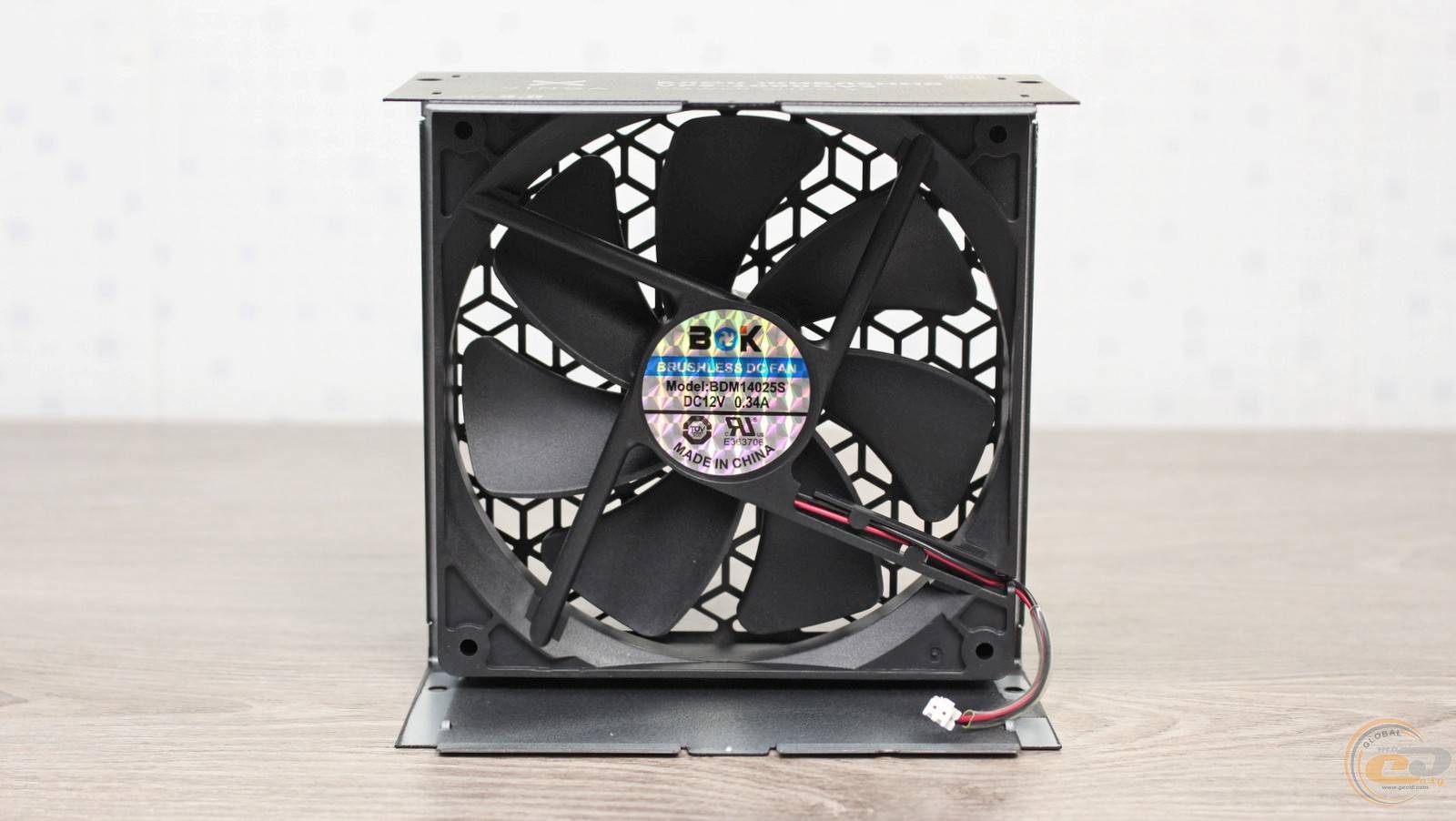

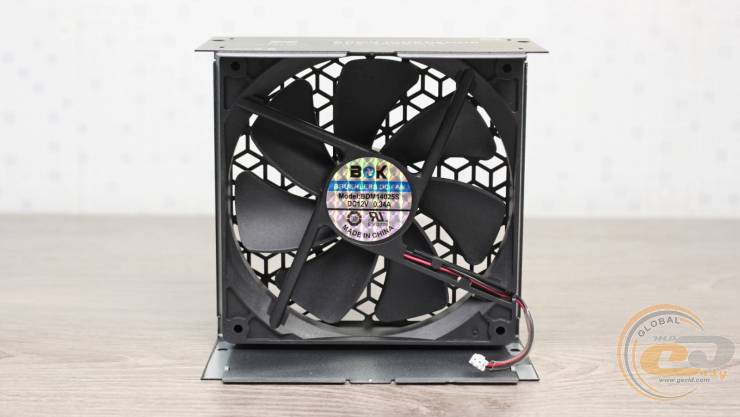

Установленный здесь 140-мм вентилятор BDK BDL14025S мы уже встречали в составе 750-ваттной модели. Вероятно, буква S в маркировке указывает на использование подшипника скольжения (Sleeve Bearing), который считается менее надежным. Для питания используется съемный 2-контактный коннектор. Кстати, в киловатнике вертушка потребляет немного больше электроэнергии — до 4 Вт (12 В при 0,34 А), что связано с более высокой скоростью вращения.

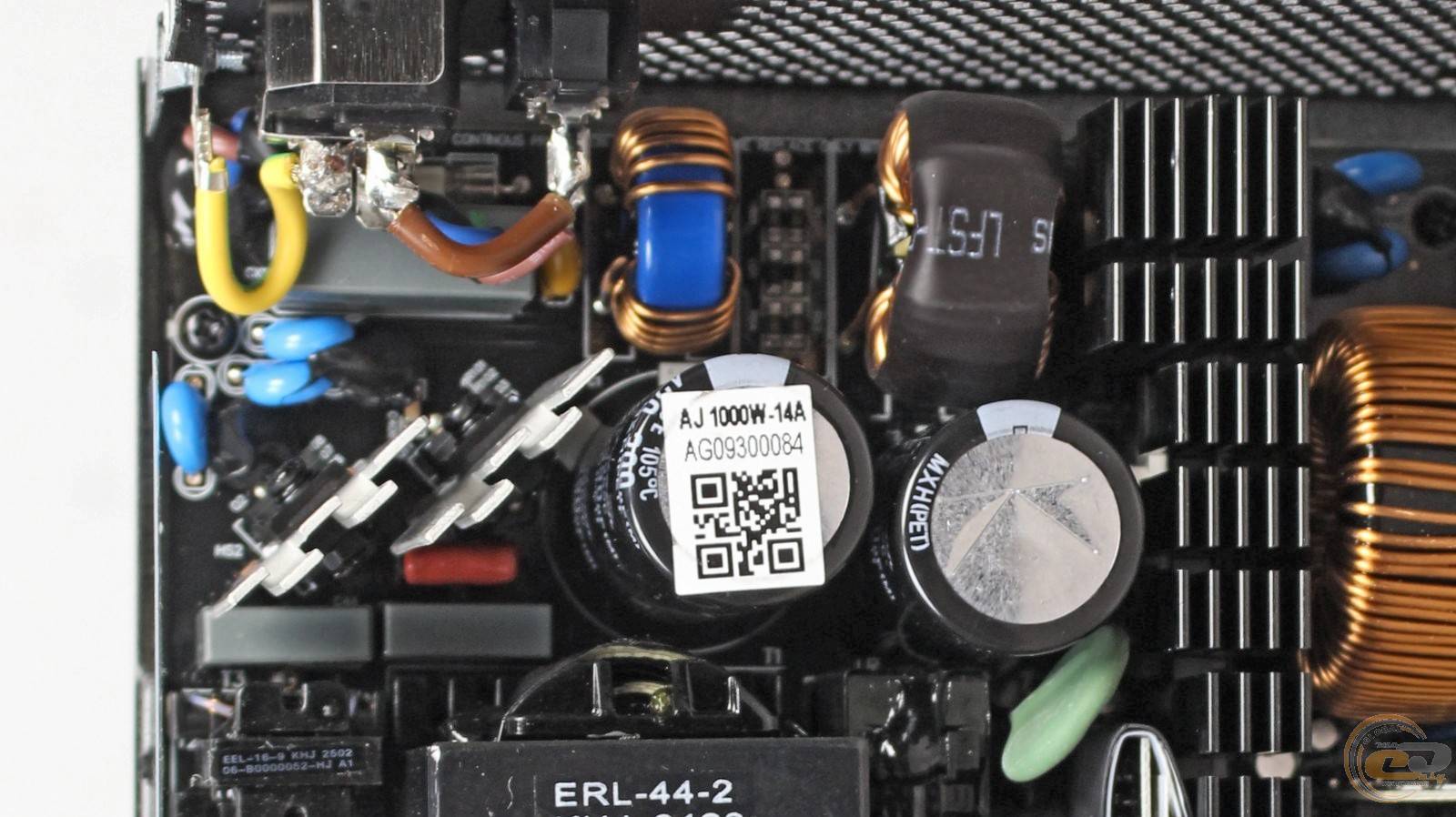

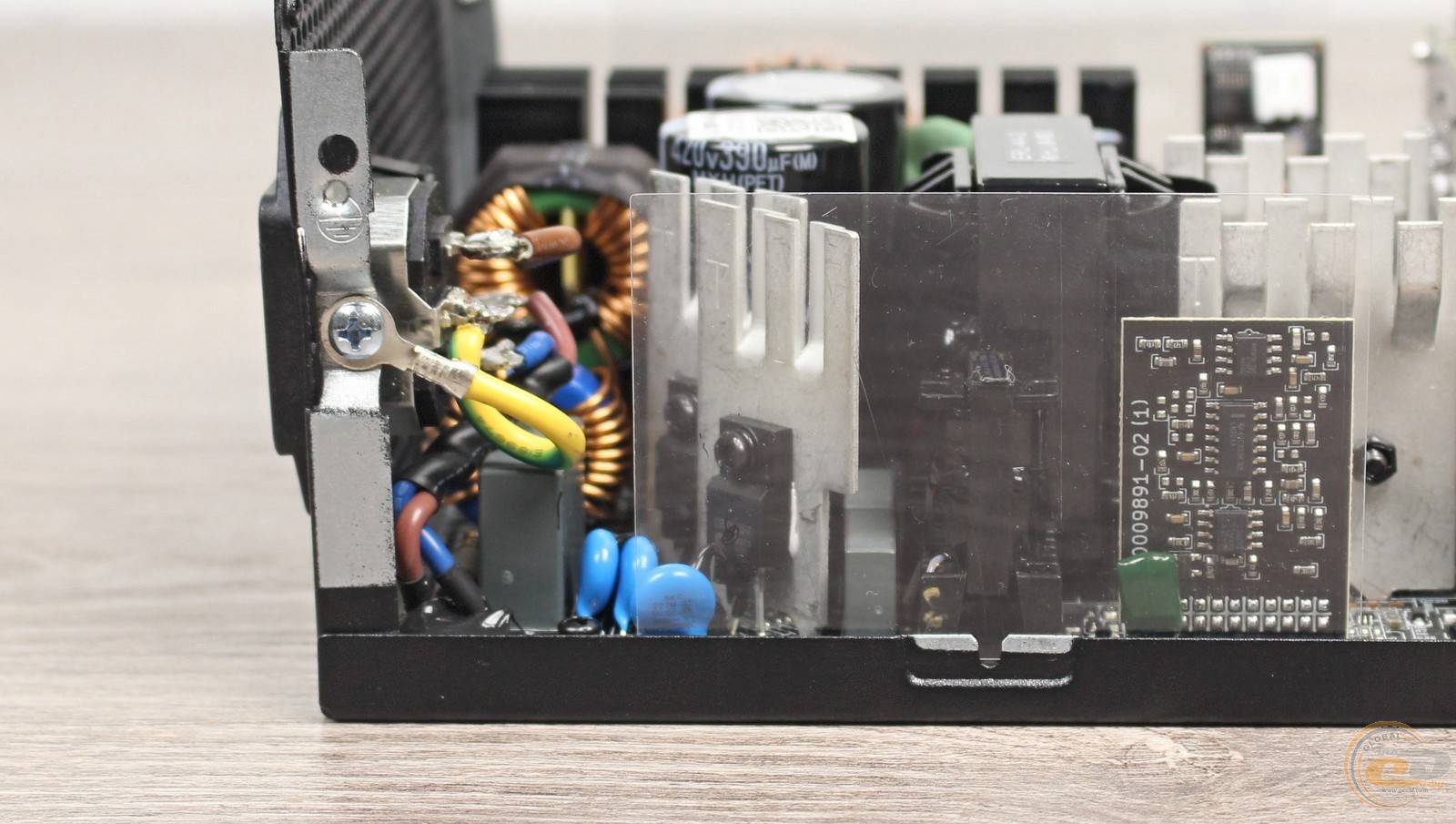

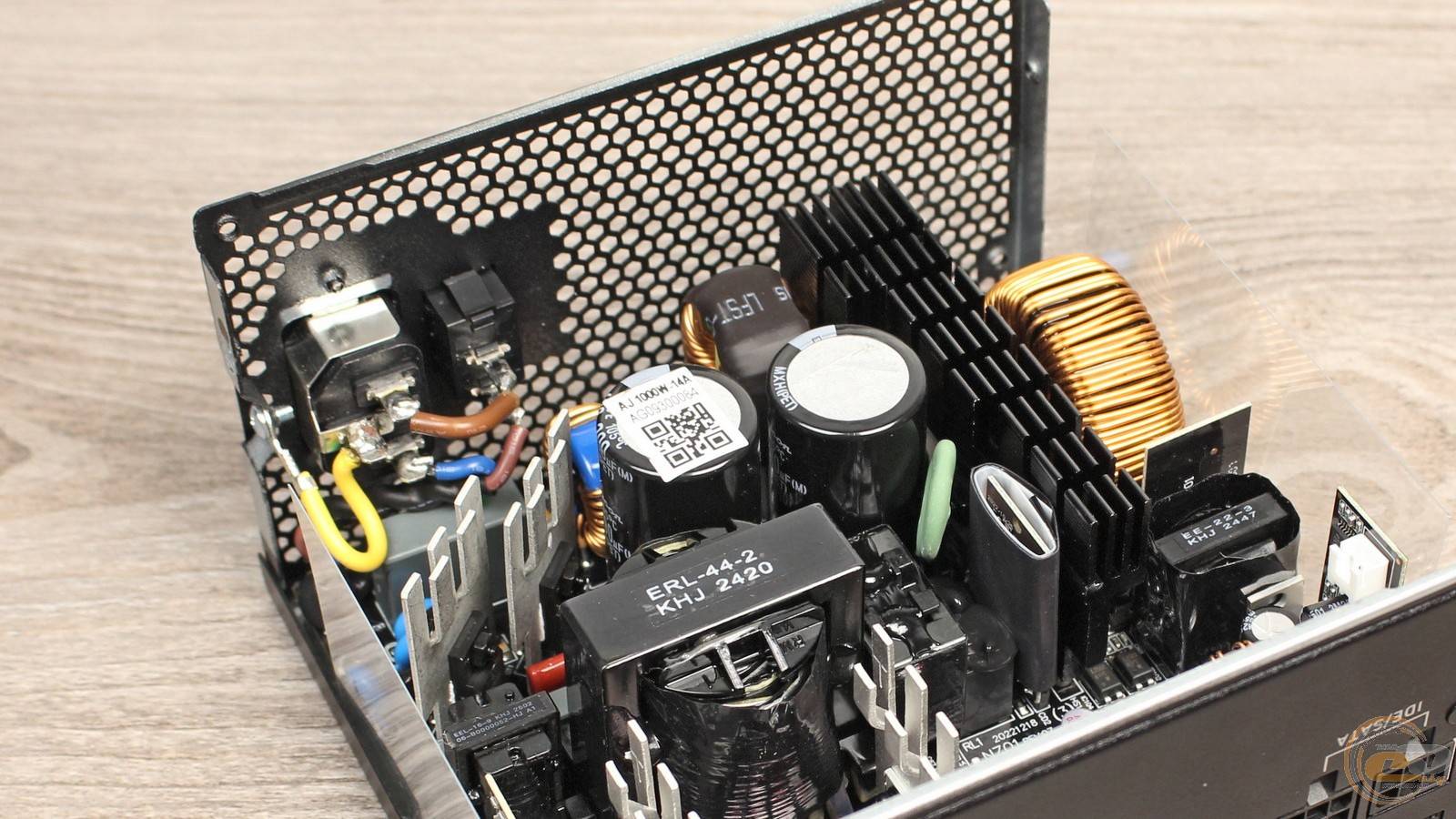

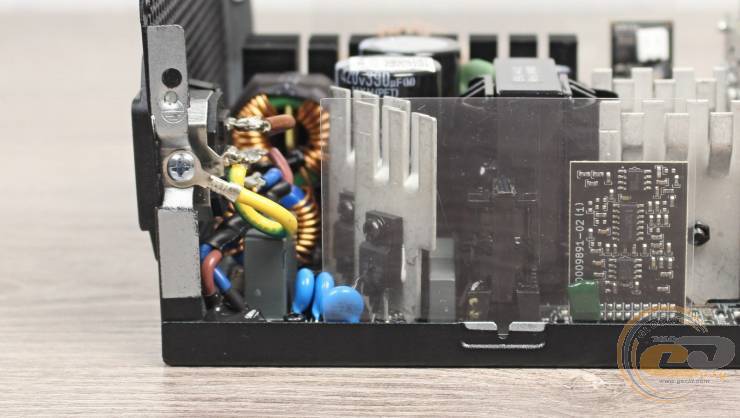

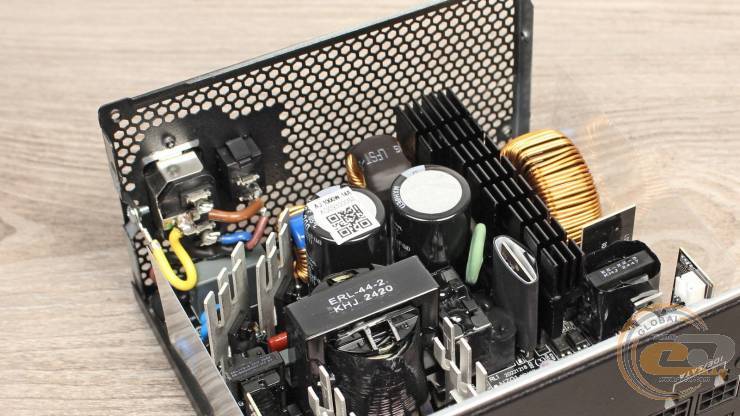

Входной электромагнитный фильтр Vinga 1000W (VPS-1000GV3) включает в себя пару катушек, X- и Y-конденсаторы, а также варистор и плавкий предохранитель.

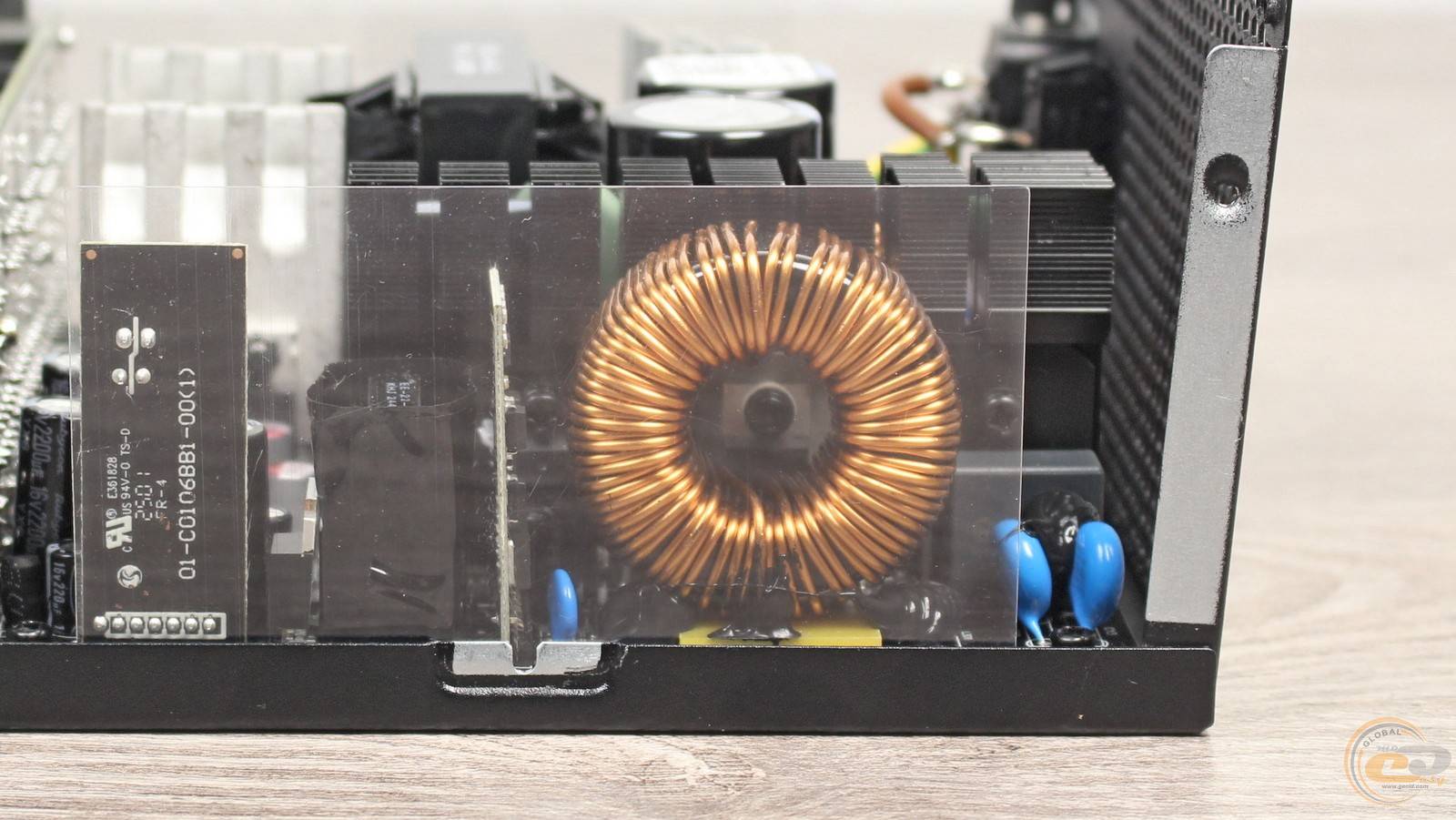

Охладитель рядом отводит тепло от диодных сборок и силовых частей узла APFC. Есть здесь и подходящий габаритный дроссель.

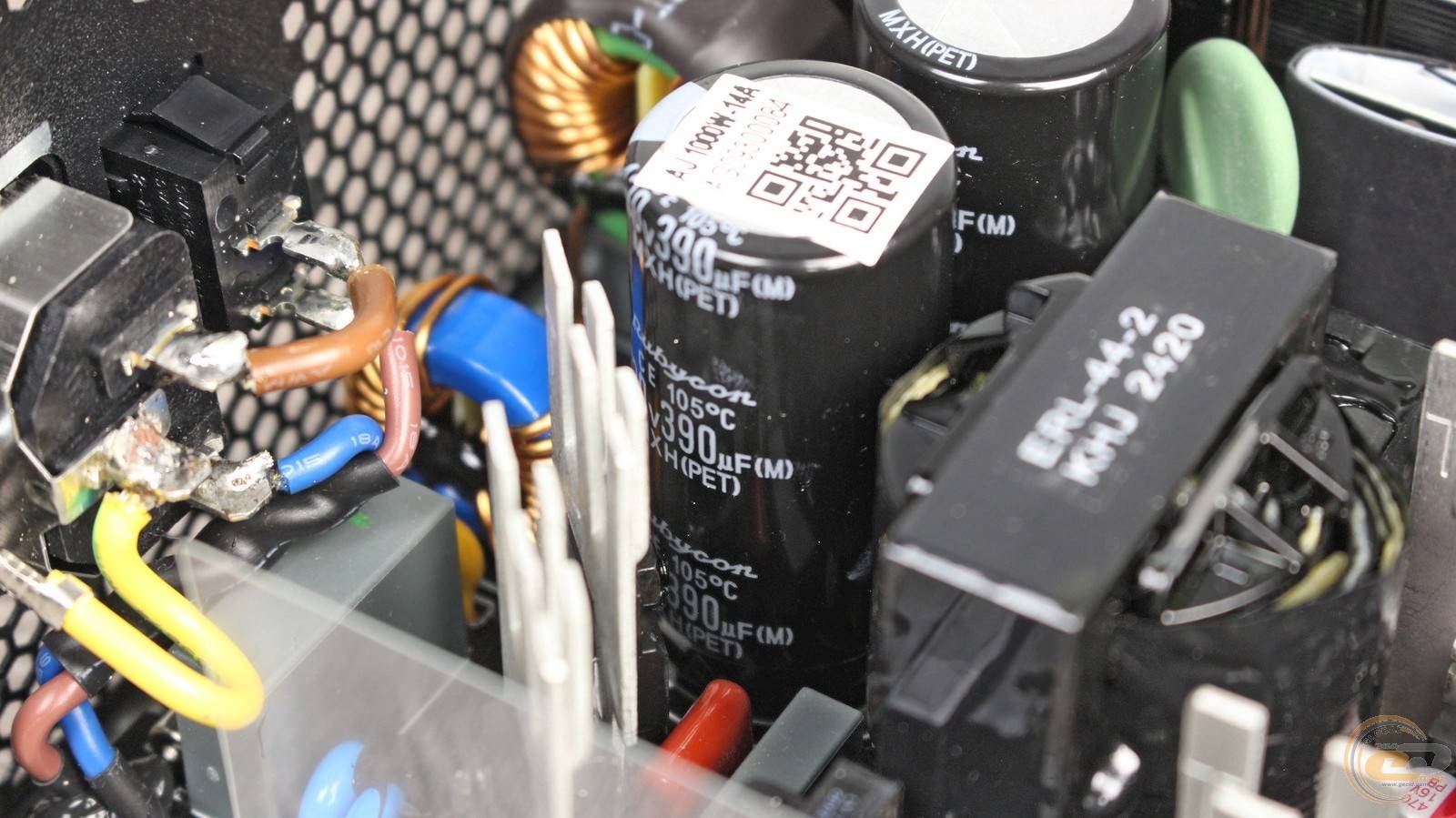

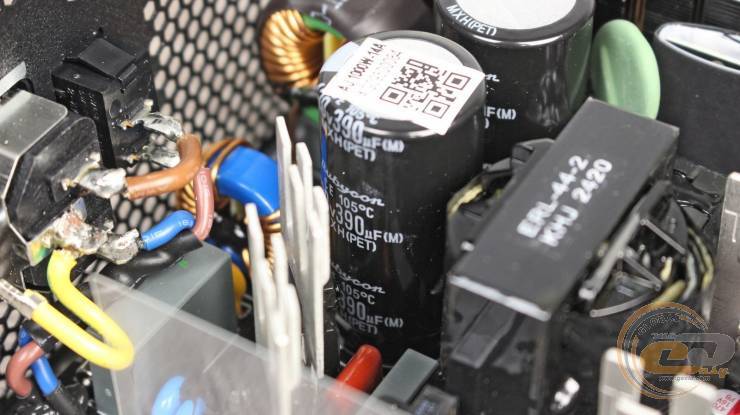

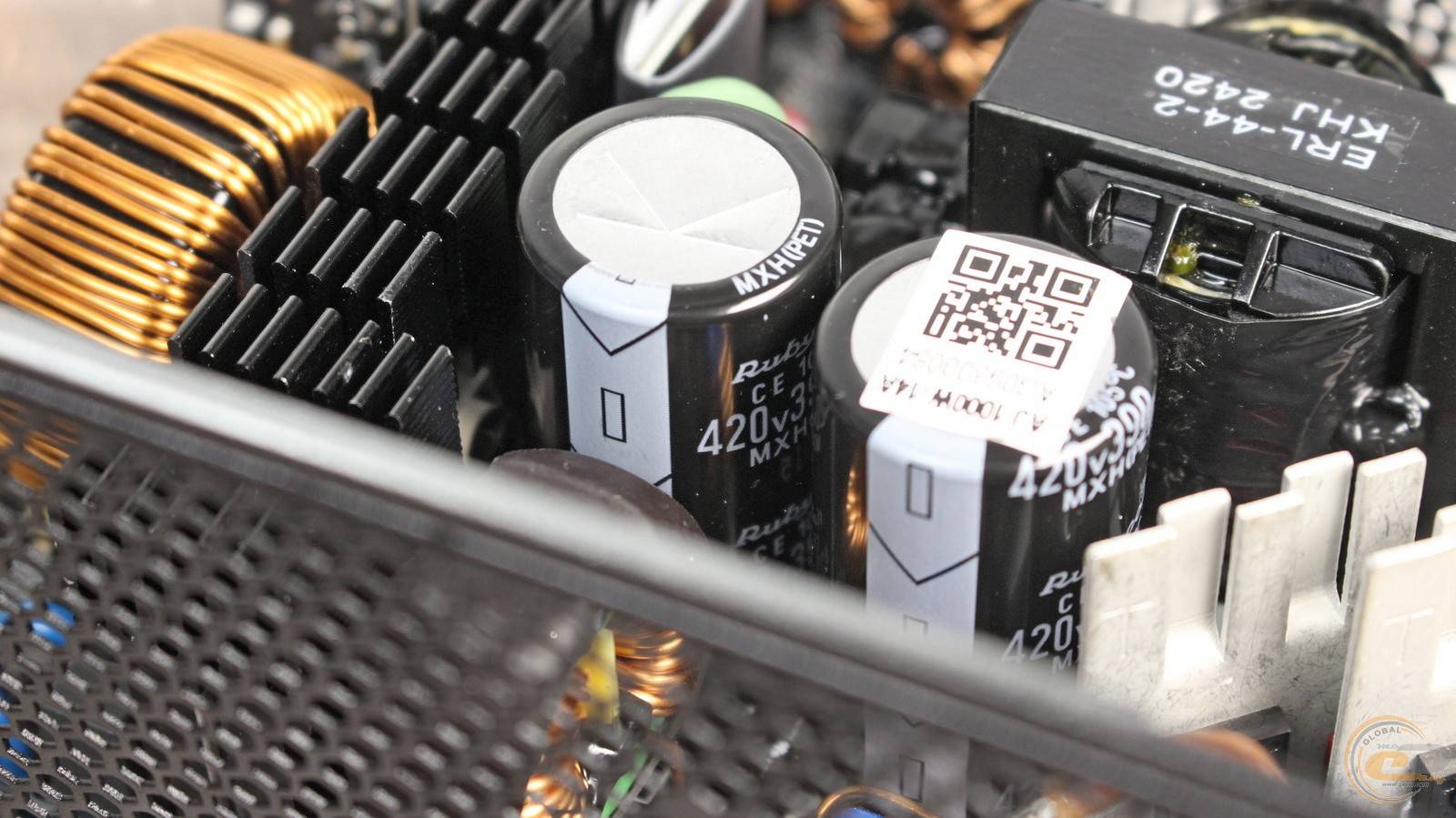

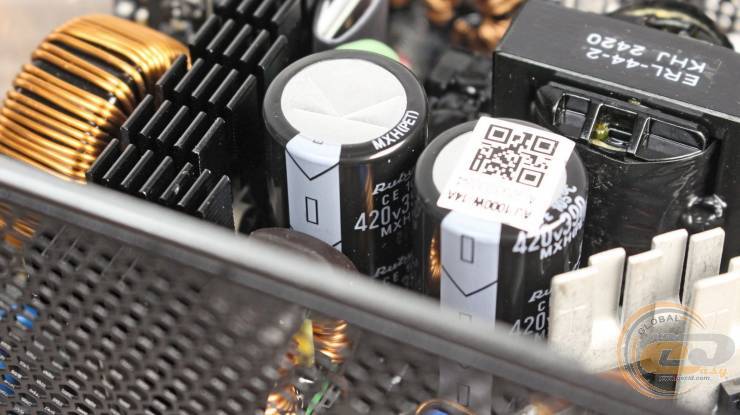

Особого внимания заслуживает пара входных конденсаторов – это высокотемпературные элементы от японской компании Rubycon. Их общая емкость составляет 780 мкФ (2 х 390 мкФ), что является достойным показателем для сравнительно недорогого 1000-ваттника.

Также в блоке питания предусмотрен термистор для защиты от высоких пусковых токов.

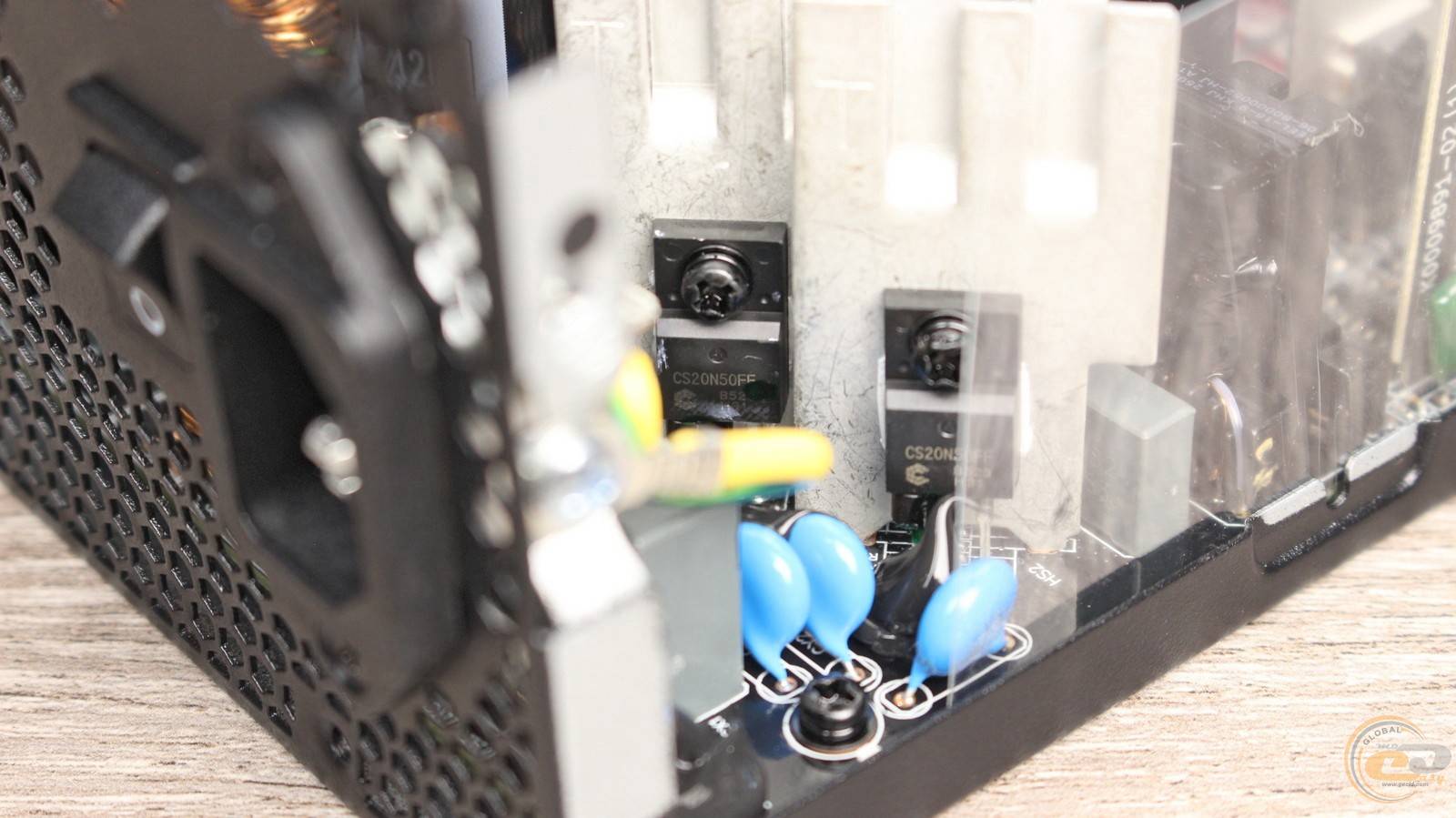

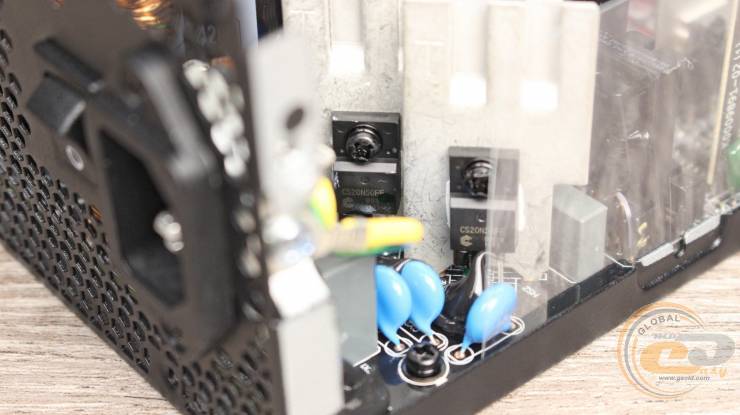

Подобно 750-ватнику, здесь используется Half Bridge-схема с удвоенными ключами, закрепленными на радиаторах-гребнях. А вот используемые четыре транзистора CS20N50FF, в отличие от электролитов, имеют китайское происхождение.

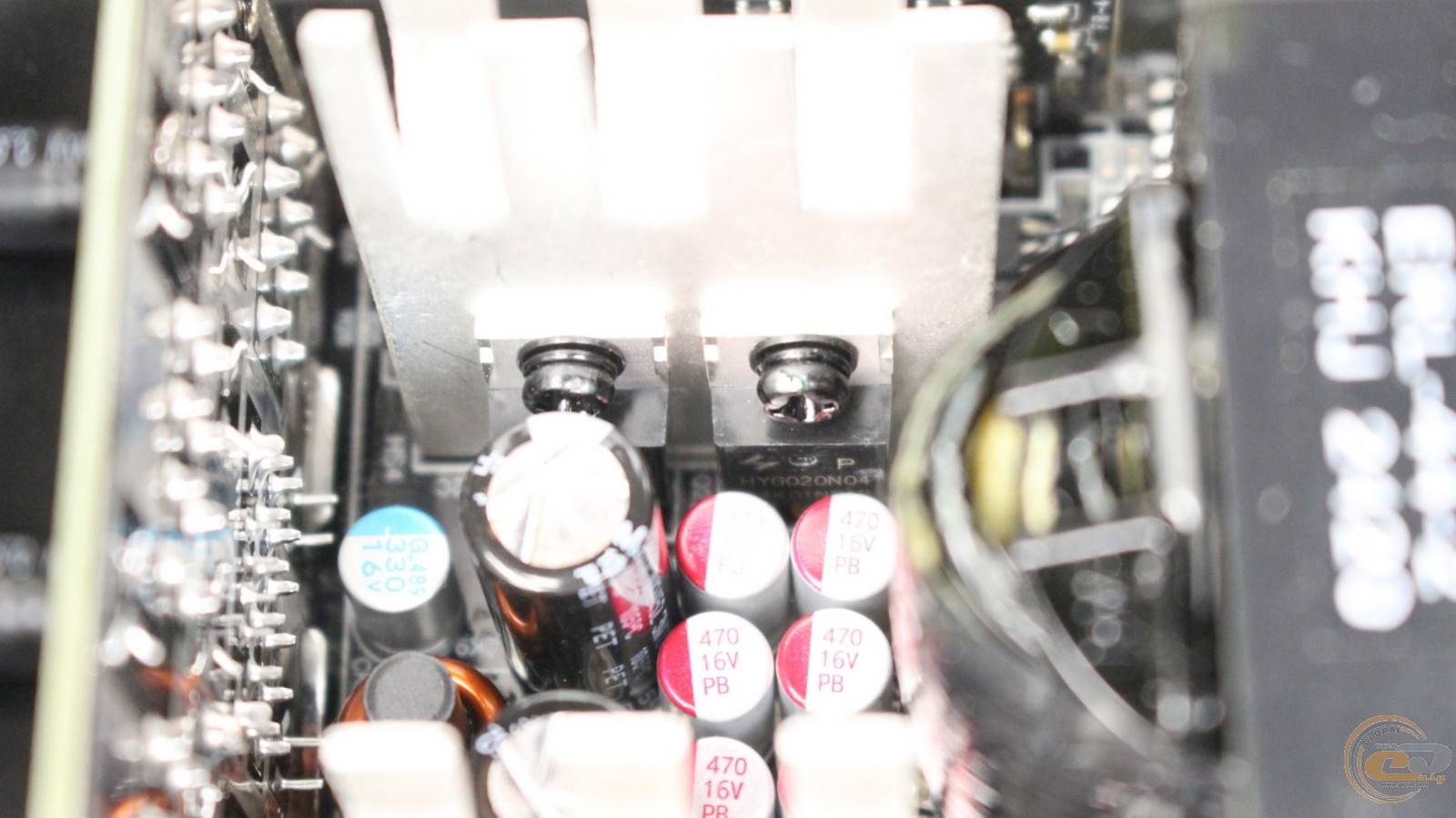

Это же касается и четырех транзисторов HUAYI Semiconductor HYGO20N04 в составе синхронного выпрямителя, установленных на двух алюминиевых гребнях за трансформатором. Они формируют напряжение +12В, а их качество оценивается как среднее.

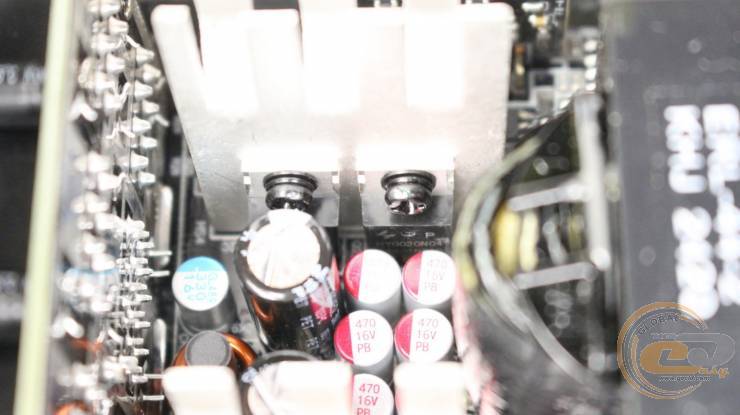

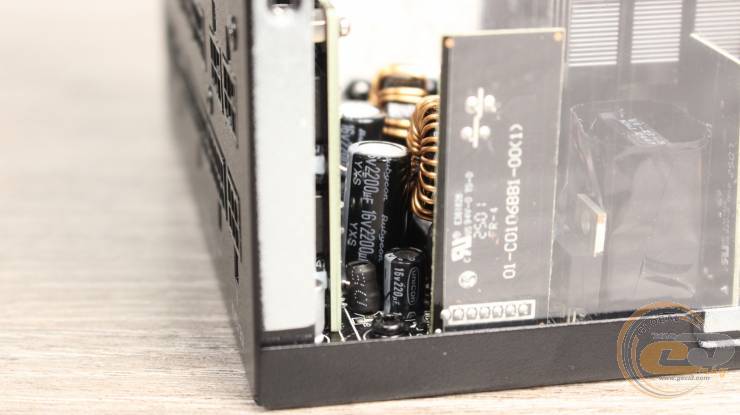

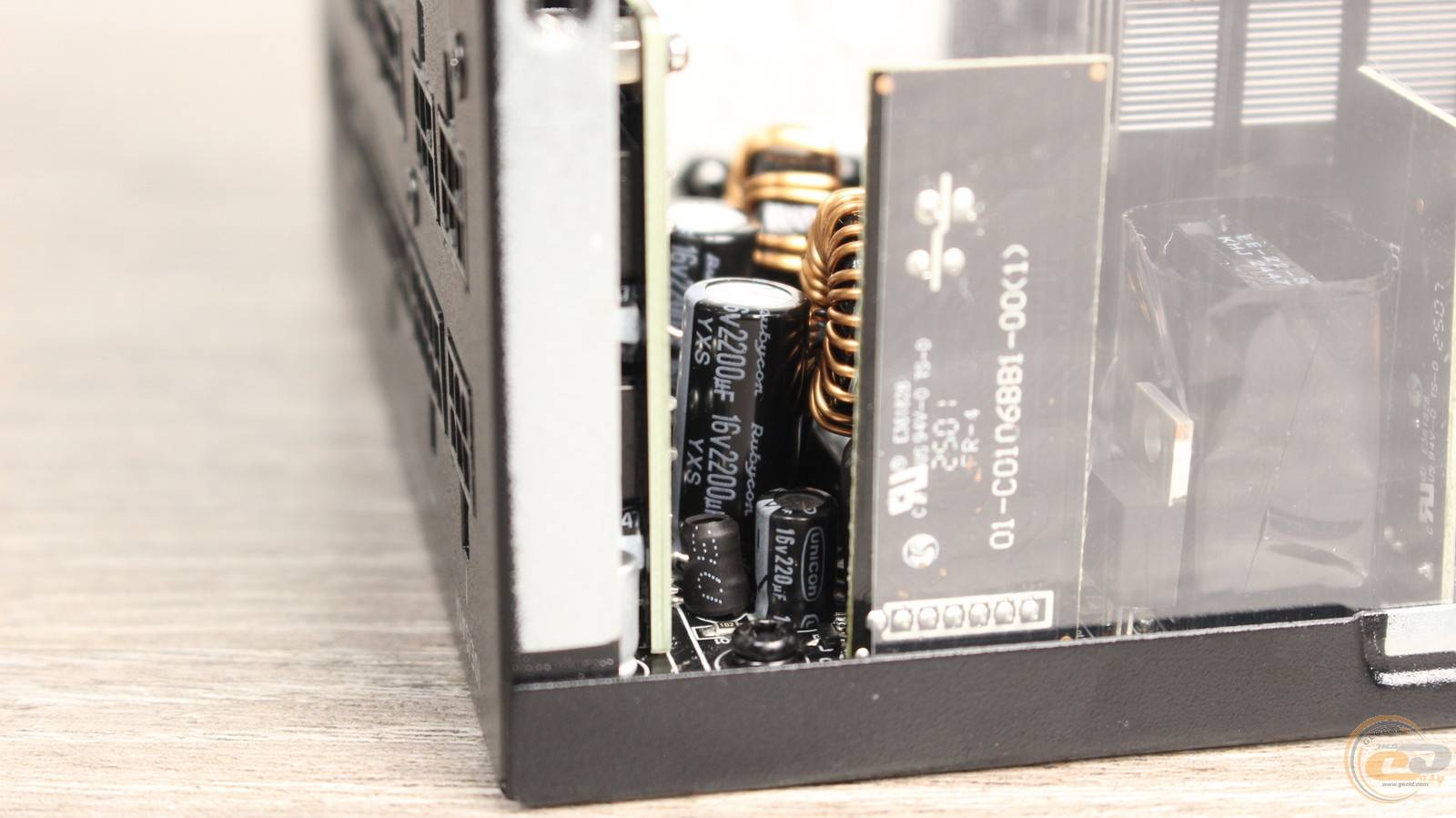

Чуть дальше расположены элементы DC-DC-преобразователей, благодаря которым образуются каналы +3,3В и +5В.

В состав тестируемого блока питания входит много надежных полимерных конденсаторов. Кроме того, есть ряд электролитов от японских компаний Rubycon и Unicon.

Также понравилось, что ток к плате с выходными разъемами поступает по токопроводящим дорожкам, а не по проводам.

Что касается списка защит, то на сайте производителя и коробке такая информация отсутствует. Впрочем, в 750-ватнике заявлены все основные защиты, за исключением OPP (защиты от перегрузки по мощности). Поэтому, учитывая аналогичную платформу, здесь, вероятнее всего, реализован тот же набор.

Кросс-нагрузочные характеристики

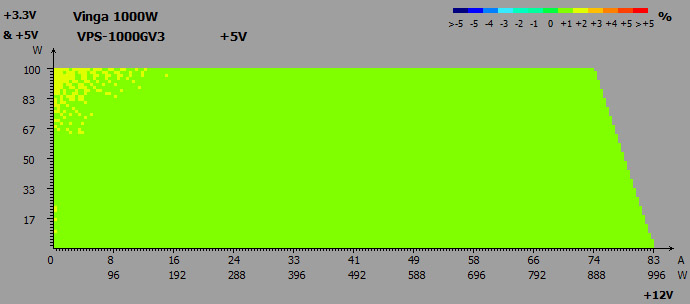

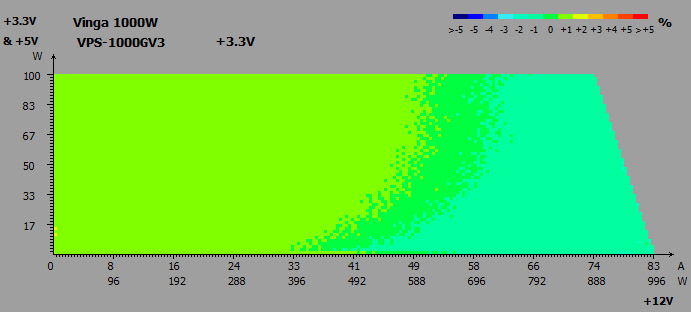

Как же Vinga 1000W (VPS-1000GV3) покажет себя на практике? Ряд тестов мы начнем с кросс-нагрузочных характеристик трех основных линий, где стандарт ATX12V допускает отклонение напряжений в пределах ±5% от номинала.

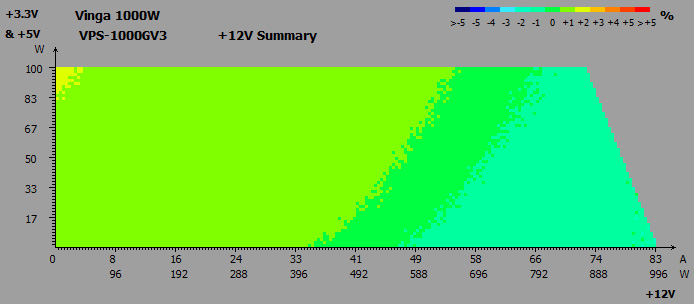

По результатам тестирования были зафиксированы следующие отклонения:

• линия +3,3В: от –1% до +1%;
• линия +5В: от +1% до +2%;
• линия +12В: от –1% до +1%.

В наши руки попал экземпляр с образцово малыми отклонениями — полученные значения достойные даже топовых блоков питания.

Дежурная линия питания + 5VSB

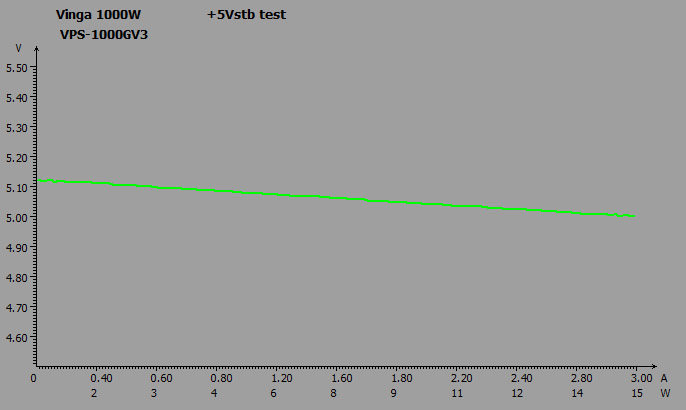

Напряжение на дежурной линии питания также отклонялось в узком диапазоне – от 5,12 до 5 В (т.е. от +2,4% до 0%).

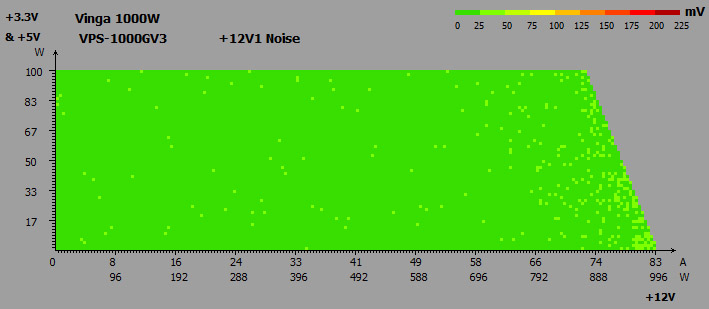

Шумы и пульсации

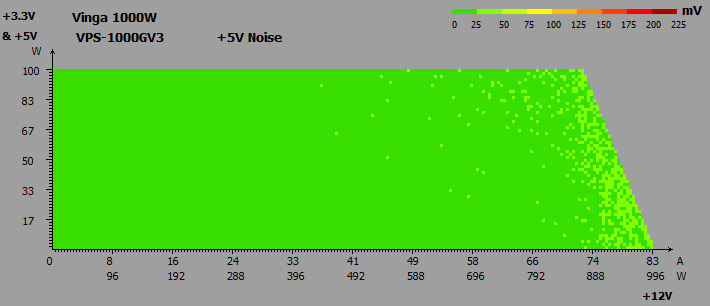

Для стандарта ATX12V предусмотрены следующие допустимые нормы (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

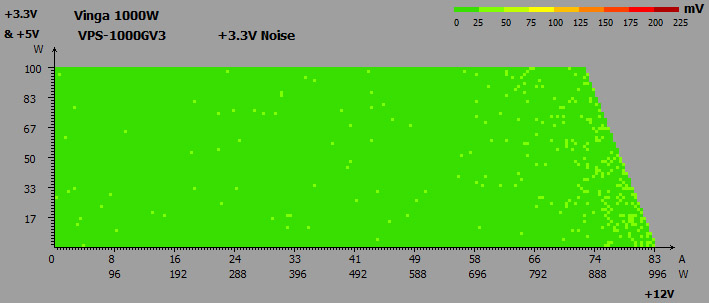

На практике пульсации не превышали 50 мВ на всех трех основных каналах.

PF

Таблица, показывающая изменение PF в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Блок питания может похвастаться высоким коэффициентом PF: 0,9 уже при 200-ваттной нагрузке и максимальные 0,99 при 800 Вт и выше.

КПД

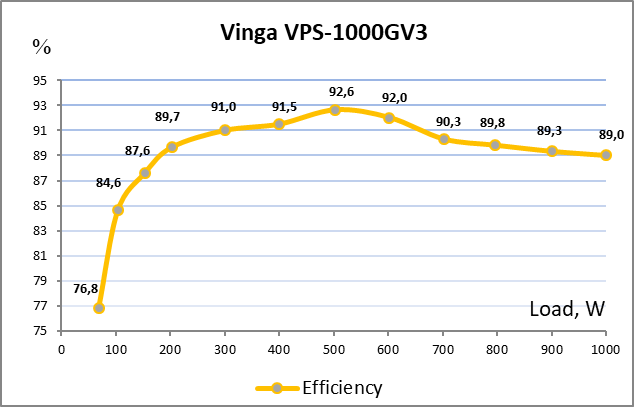

При нагрузке 20%, 50% и 100% от номинала КПД превышал соответственно 88%, 92% и 88%, что подтверждает соответствие сертификату 80 PLUS Gold.

Система охлаждения

Тестируемый блок питания Vinga 1000W (VPS-1000GV3) до нагрузки 500 Вт работал в пассивном и полностью безшумном режиме. Далее вентилятор стартует от 650 об/мин и постепенно увеличивает скорость. До отметки 650 Вт он очень тихий, до 800 Вт – тихий, а до 1000 Вт шум от пропеллера ниже среднего.

Температурный режим

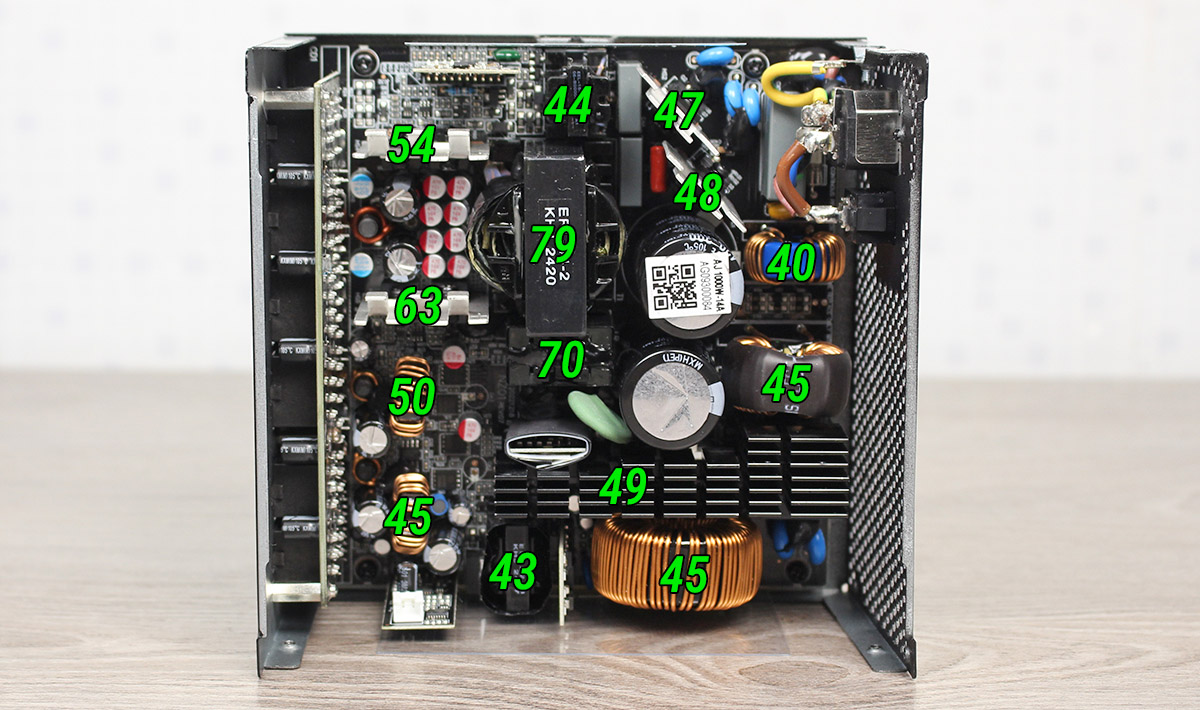

После 15 мин работы при нагрузке 900 Вт главный трансформатор прогрелся до 79°C – отличный результат. Остальные узлы оставались холоднее, даже при температуре +31°C в лаборатории.

Испытание на реальной конфигурации

Компонент	Модель
Процессор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
Кулер	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативная память	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Видеокарты	ASUS ROG Strix GeForce RTX 3090 Ti Palit GeForce RTX 3090 GamingPro
SSD	Kingston KC600 512 GB (SKC600/512G)
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Возможности Vinga 1000W (VPS-1000GV3) мы проверили на системе со 105-ваттным процессором и парой видеокарт с TDP 450 и 350 Вт. Измерения проводились в режимах "Простой" и "Максимальная нагрузка" (с помощью теста FurMark Donut (GK) в утилите MSI Kombuster). В результате были получены следующие значения:

Раздельная стабилизация напряжений обеспечила отклонения в пределах всего 1,2–3%, без проседаний и со скромной разницей между Idle и Burn — до 1,3%.

Энергопотребление в простое и выключенном состоянии компьютера

Вдобавок тестируемое устройство потребляет незначительные 2 Вт в выключенном состоянии компьютера и 5 Вт в спящем режиме.

Итоги

Несмотря на то, что Vinga 1000W (VPS-1000GV3) относится к самым доступным киловаттным блокам питания, он действительно способен выдать заявленные 1000 Вт. А благодаря раздельной стабилизации напряжения его показатели остаются достойными даже под нагрузкой.

Внутри приятно удивило использование японских электролитических конденсаторов и полимерных элементов. Порадовал и пассивный режим работы системы охлаждения при нагрузке до 500 Вт. Кроме того, компоненты блока остаются далеки от критических температур даже под существенной нагрузкой, а уровень шума сохраняется на умеренном уровне.

Среди других плюсов — модульные кабели в индивидуальной оплетке и поддержка PCIe 5.0, хотя и не самой новой версии PCIe 5.1. В то же время экономия также ощутимая: использованы китайские силовые элементы, а вентилятор оснащен подшипником скольжения. Вероятно, именно этим объясняется трехлетняя гарантия, в то время как многие модели этого класса предлагают пятилетнюю или даже более длительную.

В общем, Vinga 1000W (VPS-1000GV3) — интересный вариант для тех, кому нужен мощный блок без переплаты за бренд. И хотя экономия здесь заметная, она не мешает ему выполнять свою основную задачу.

Достоинства:

• очень хороший уровень КПД (80 PLUS Gold);
• DC-DC-преобразователи во вторичном цепи
• использование японских высокотемпературных электролитических конденсаторов и полимерных элементов;
• хорошее состояние напряжений на основных линиях питания;
• отсутствие проседаний напряжений даже при подключении к мощной конфигурации;
• возможность работы в широком диапазоне сетевого напряжения;
• три 6+2-контактных разъема PCIe и один 600-ваттный PCIe 5.0 (12VHPWR);
• полностью модульные кабели;
• эффективная и достаточно тихая система охлаждения;
• бесшумная работа до нагрузке 500 Вт;
• небольшие размеры;
• доступная цена.

Особенности:

• использование коннектора PCIe 5.0 (12VHPWR) вместо более современного PCIe 5.1 (12V-2×6);
• вентилятор на основе подшипника скольжения.

Автор: Олесь Пахолок

Выражаем благодарность компании BRAIN Computers, официальному представителю Vinga, за предоставленный для тестирования блок питания.
