Обзор Vinga 750W (VPS-750B1): самый дешевый «бронзовый» 750-ваттный блок питания на рынке

На момент написания этих строк за ₴2319 ($52) можно приобрести «бронзовый» блок питания мощностью 750 Вт с коннектором PCIe 5.0 — согласитесь, это выглядит как очень щедрое предложение. Но мы с вами понимаем, что такое сочетание намекает на заметную экономию на внутреннем наполнении.

В этом материале мы протестируем доступную модель Vinga 750W (VPS-750B1) и узнаем, что находится внутри и как она показывает себя в реальных условиях использования.

Спецификация

Модель	Vinga 750W (VPS-750B1)
Тип	ATX12V 3.0
Максимальная мощность, Вт	750
Мощность канала +12В, Вт.	744
Мощность линий +3,3В и +5В, Вт.	100
Количество линий +12В	1
Максимальный ток канала +3,3В, А	15
Максимальный ток канала +5В, А	15
Максимальный ток канала +12В, А	62
Максимальный ток канала –12В, А	0,3
Максимальный ток канала +5Vsb (дежурная линия питания), А	2,5
Входное напряжение, В	230
Входной ток, А	10
КПД, %	≤86
Сертификация 80 PLUS	Bronze
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤98
PCIe 5.0	Есть, 600 Вт
PCIe-разъемов	4 (6+2-контактные)
Модульный	Нет
Размеры вентилятора, мм	120 х 120 х 25
Защити	OVP, UVP, OCP, OTP, OPP, SCP, SIP
Размеры (Д х Ш х В), мм	140 х 150 х 86
Гарантия, лет	1
Страница устройства	Vinga 750W (VPS-750B1)
Сайт производителя	Vinga
Страница для покупки	Vinga 750W (VPS-750B1)

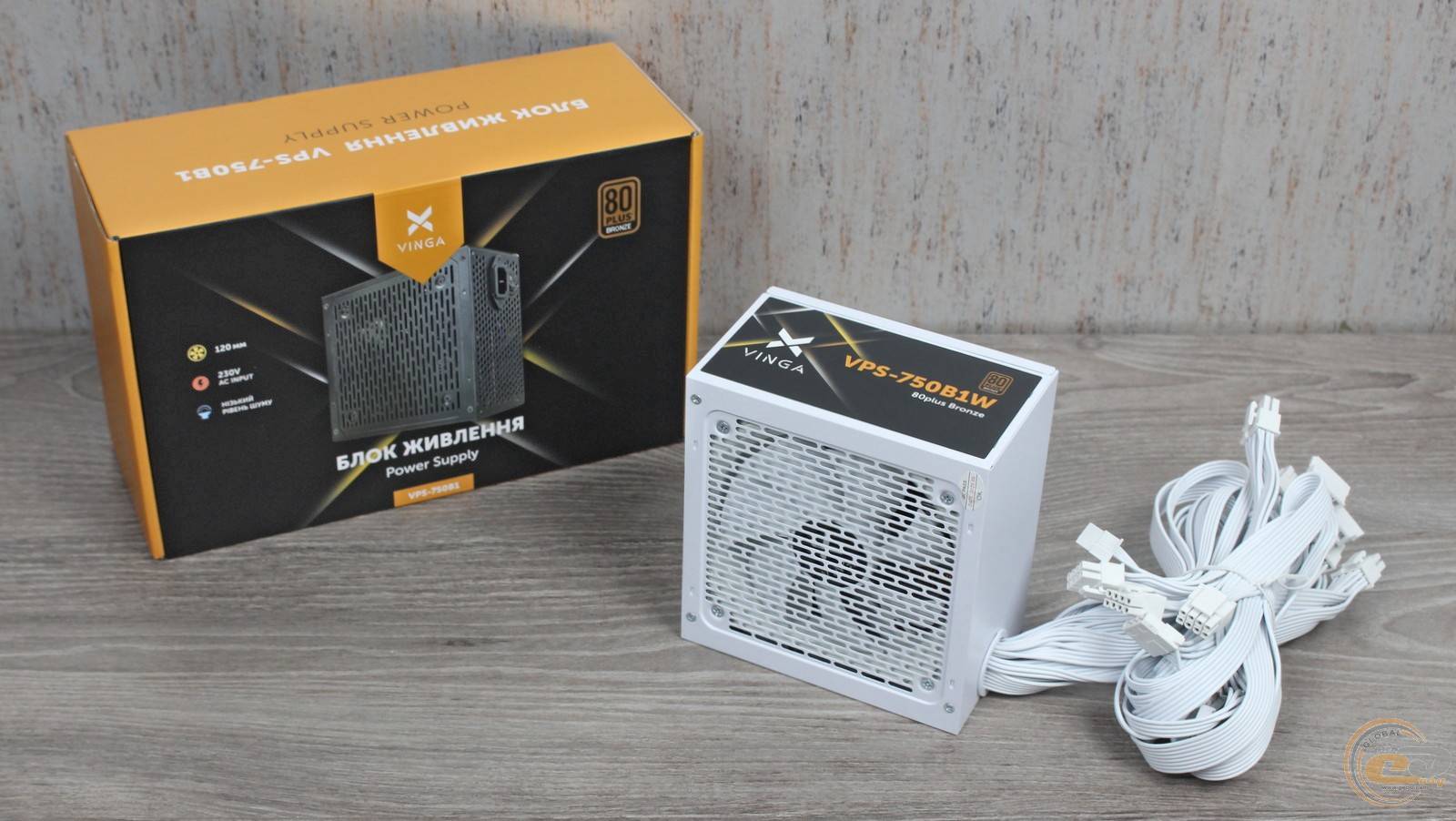

Упаковка и комплект поставки

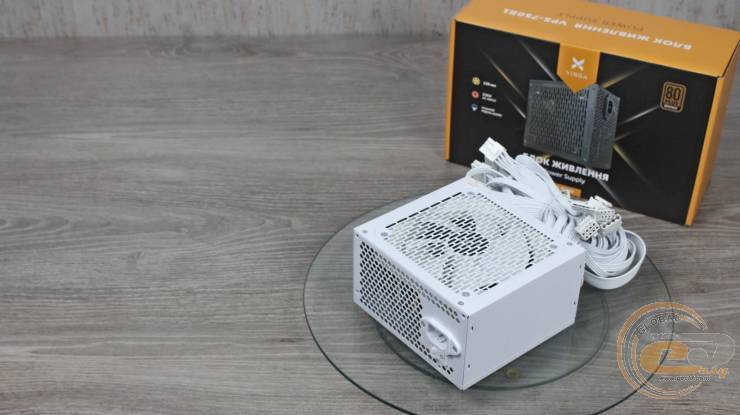

Коробка получила украинизацию, правда, выборочную. На ней содержатся электротехнические характеристики устройства, список коннекторов, а красным кружочком указанное цветовое исполнение – черное или, как в нашем случае, белое.

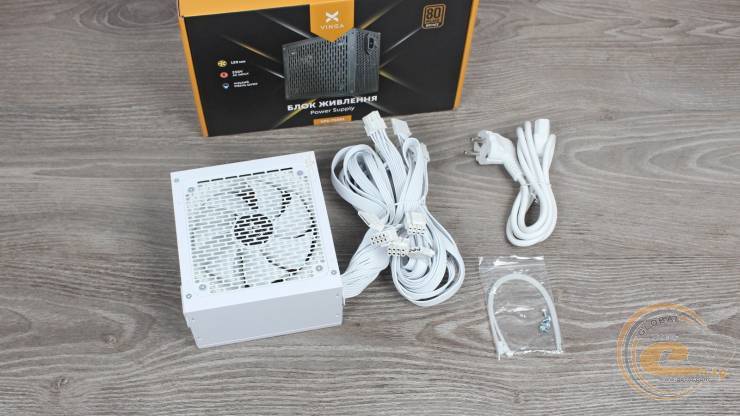

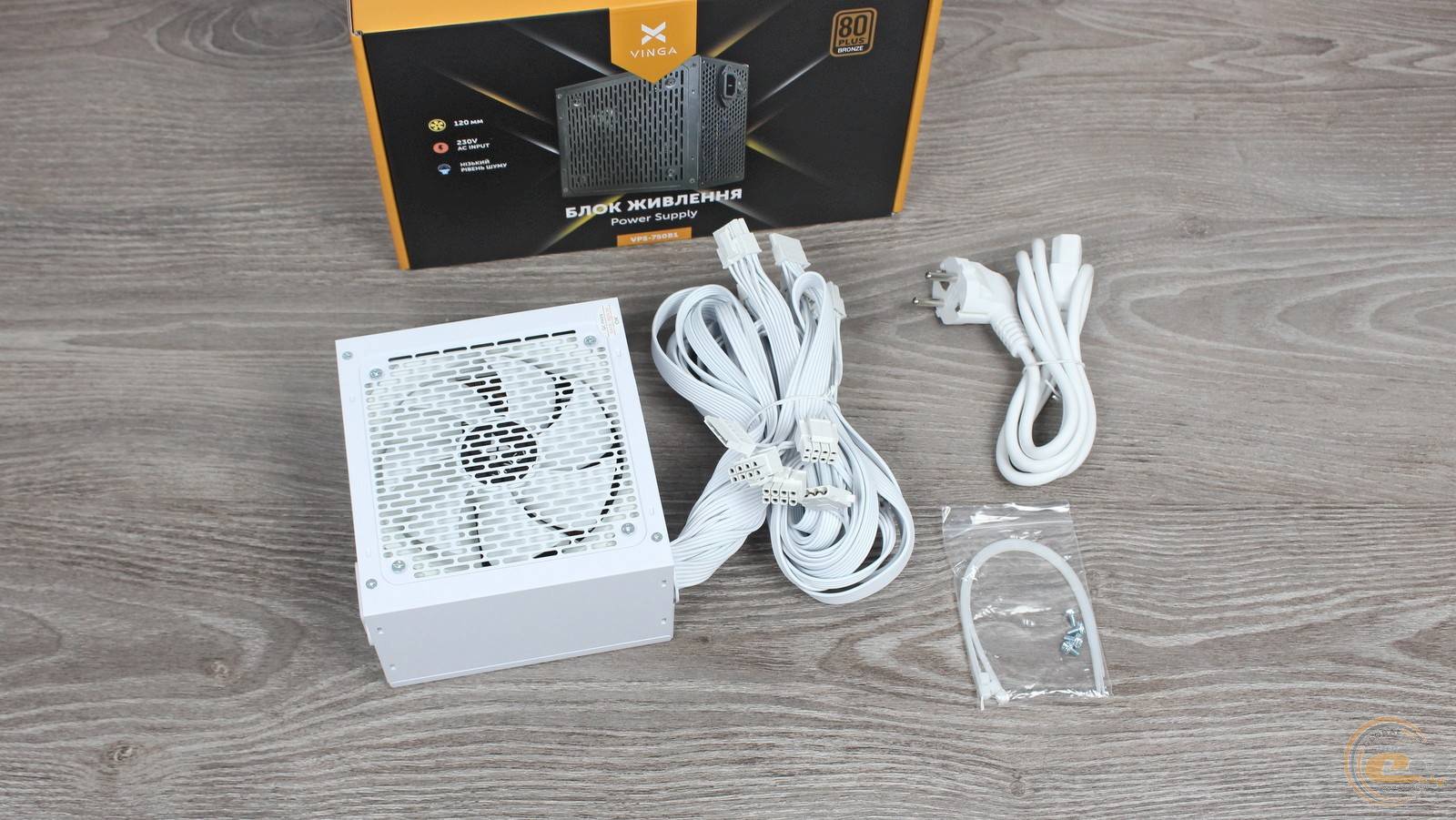

Комплектация включает кабель питания, набор стяжек и крепежные винты – все в светлом цвете, под стать самому блоку.

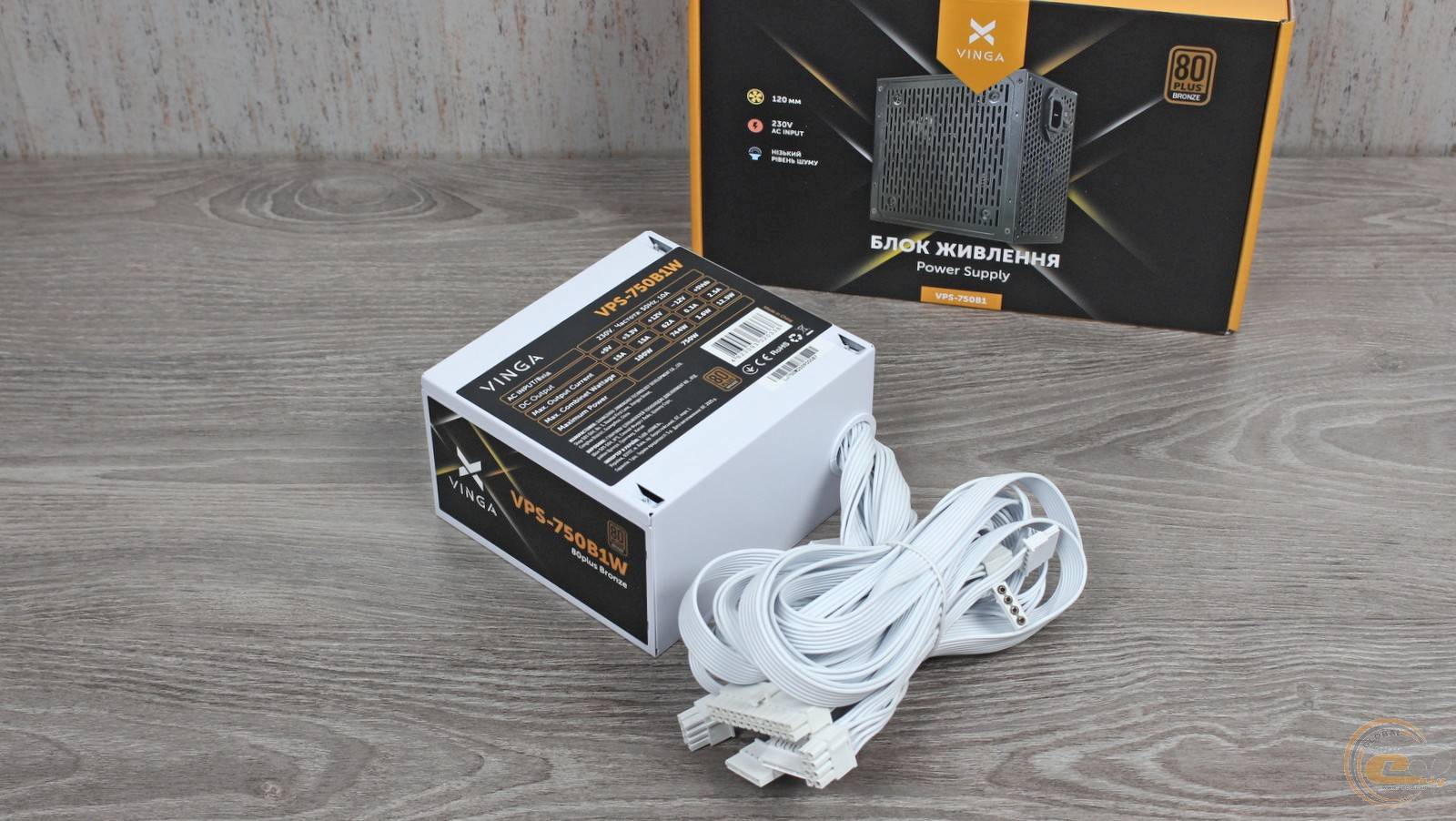

Внешний вид

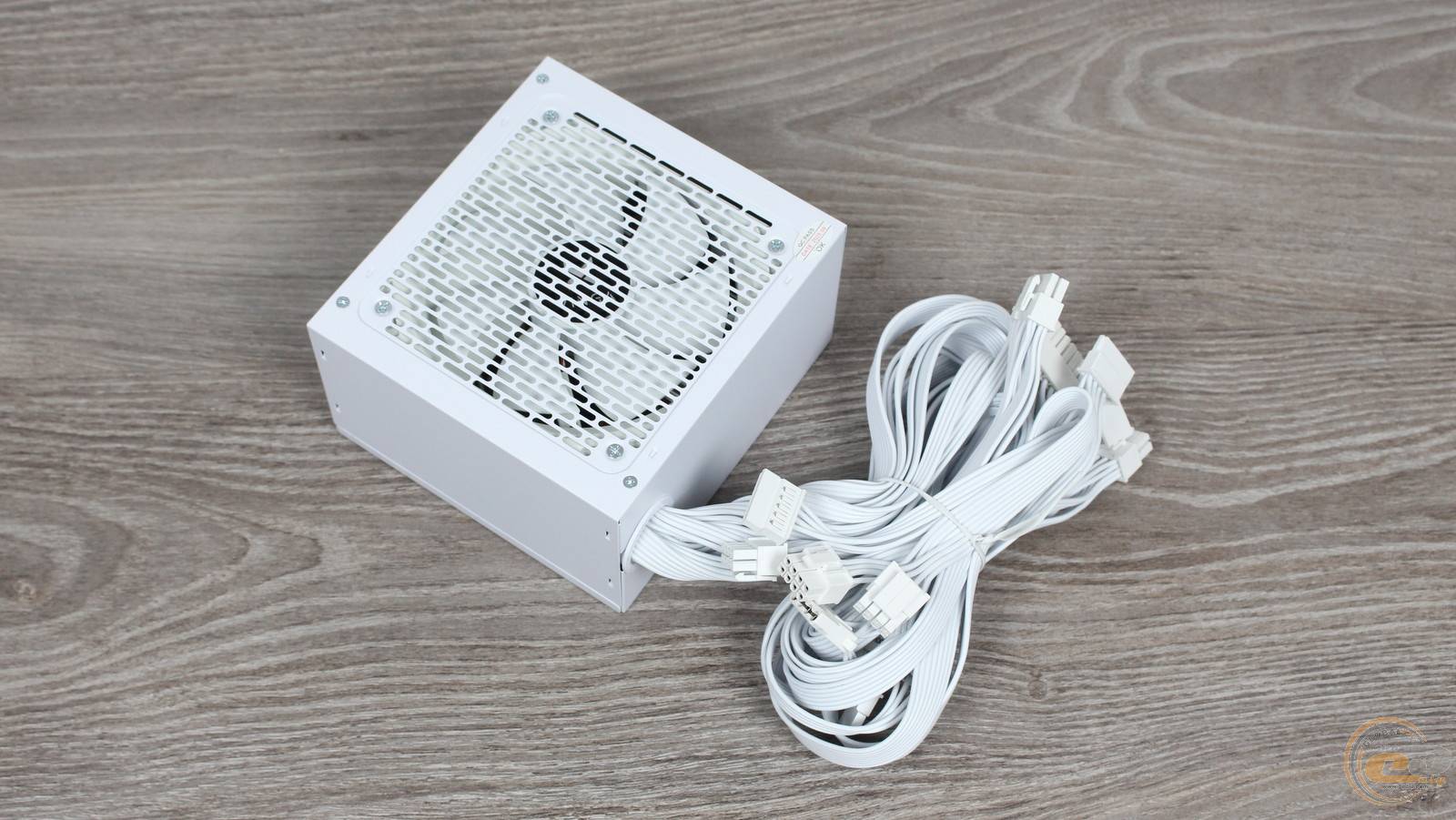

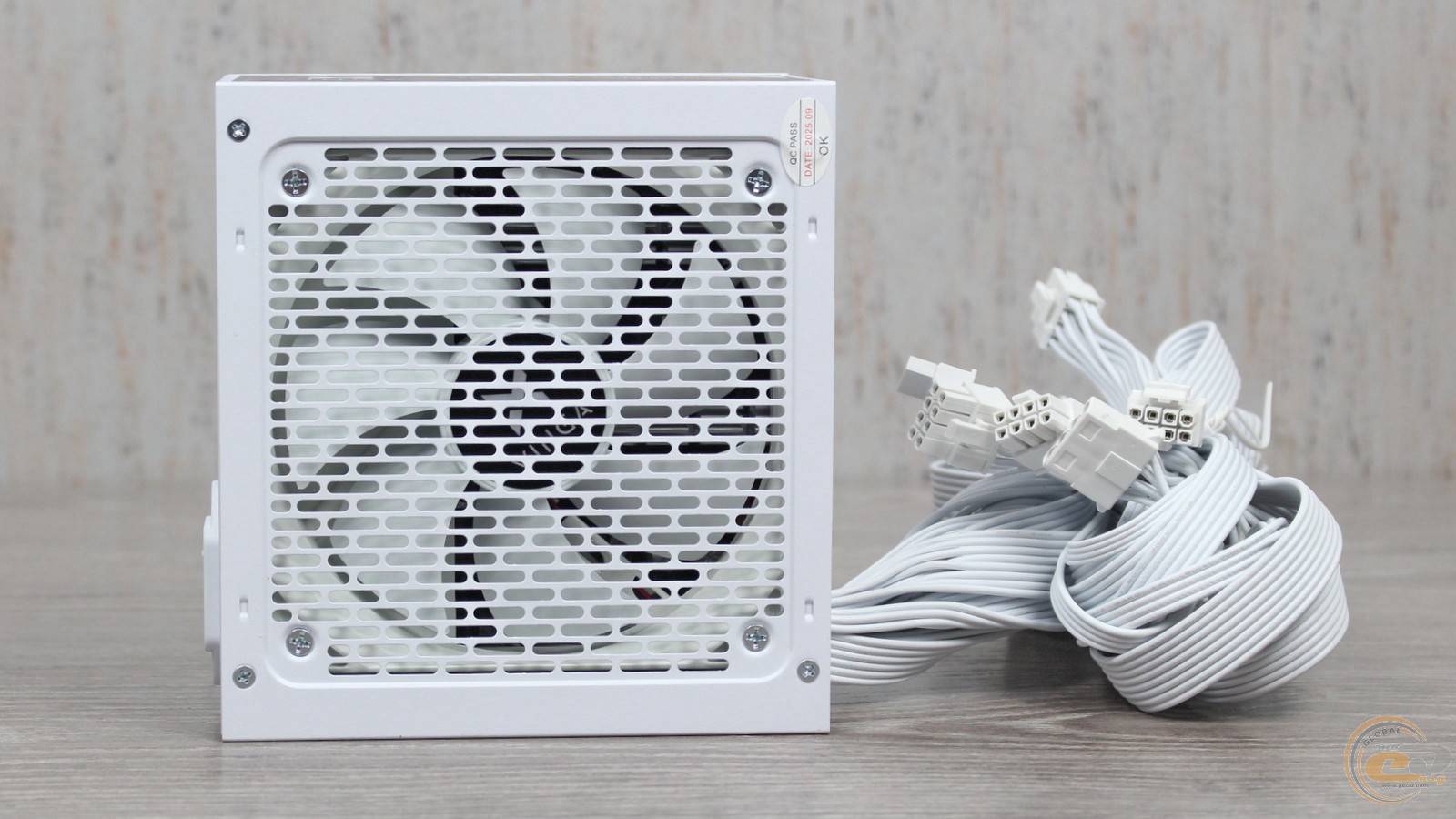

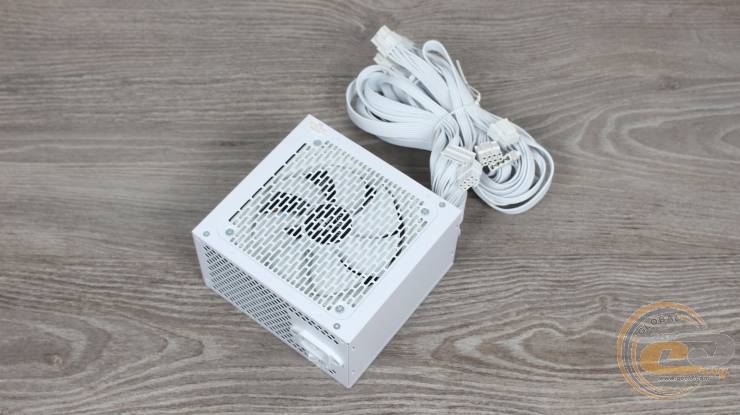

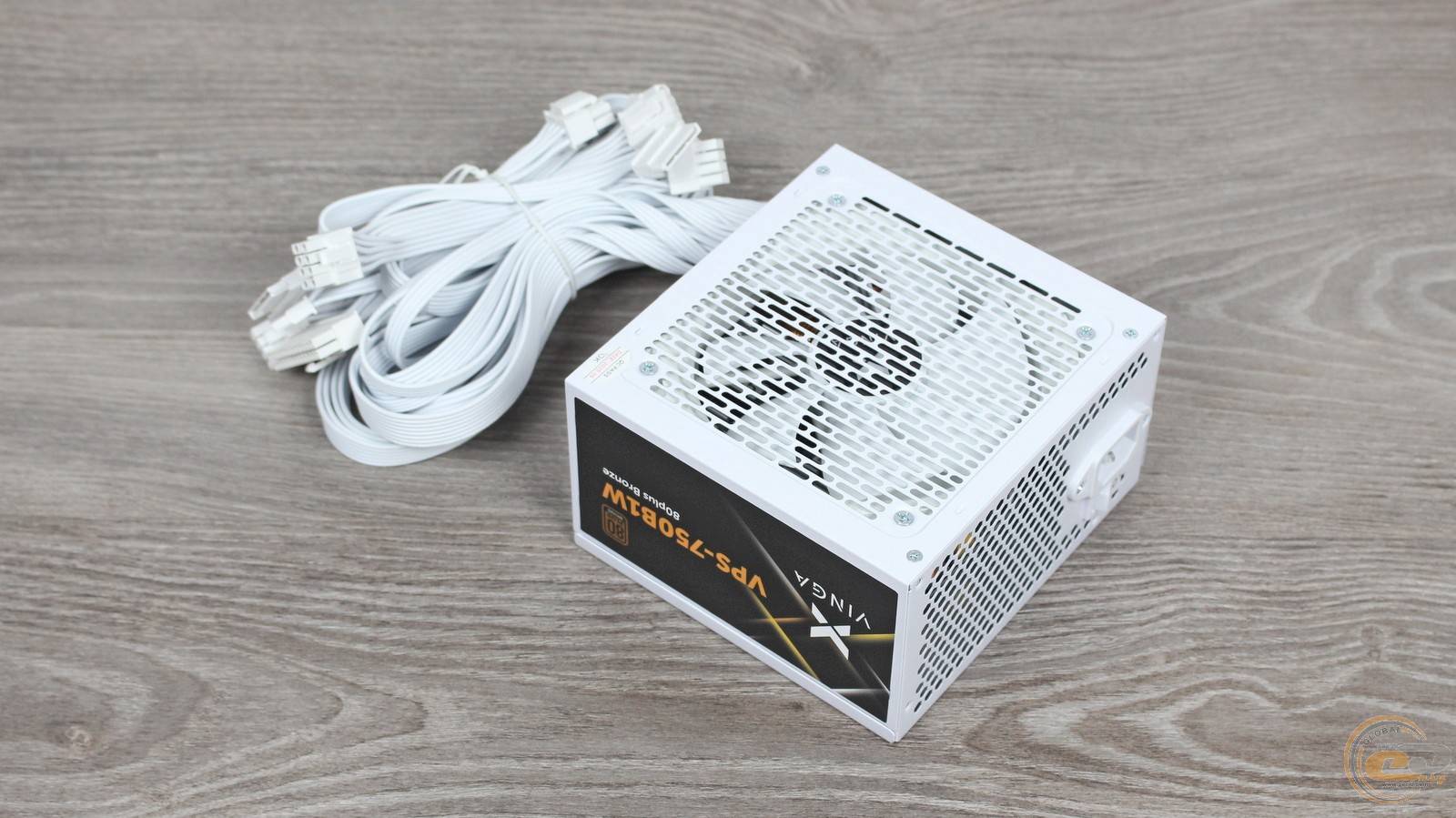

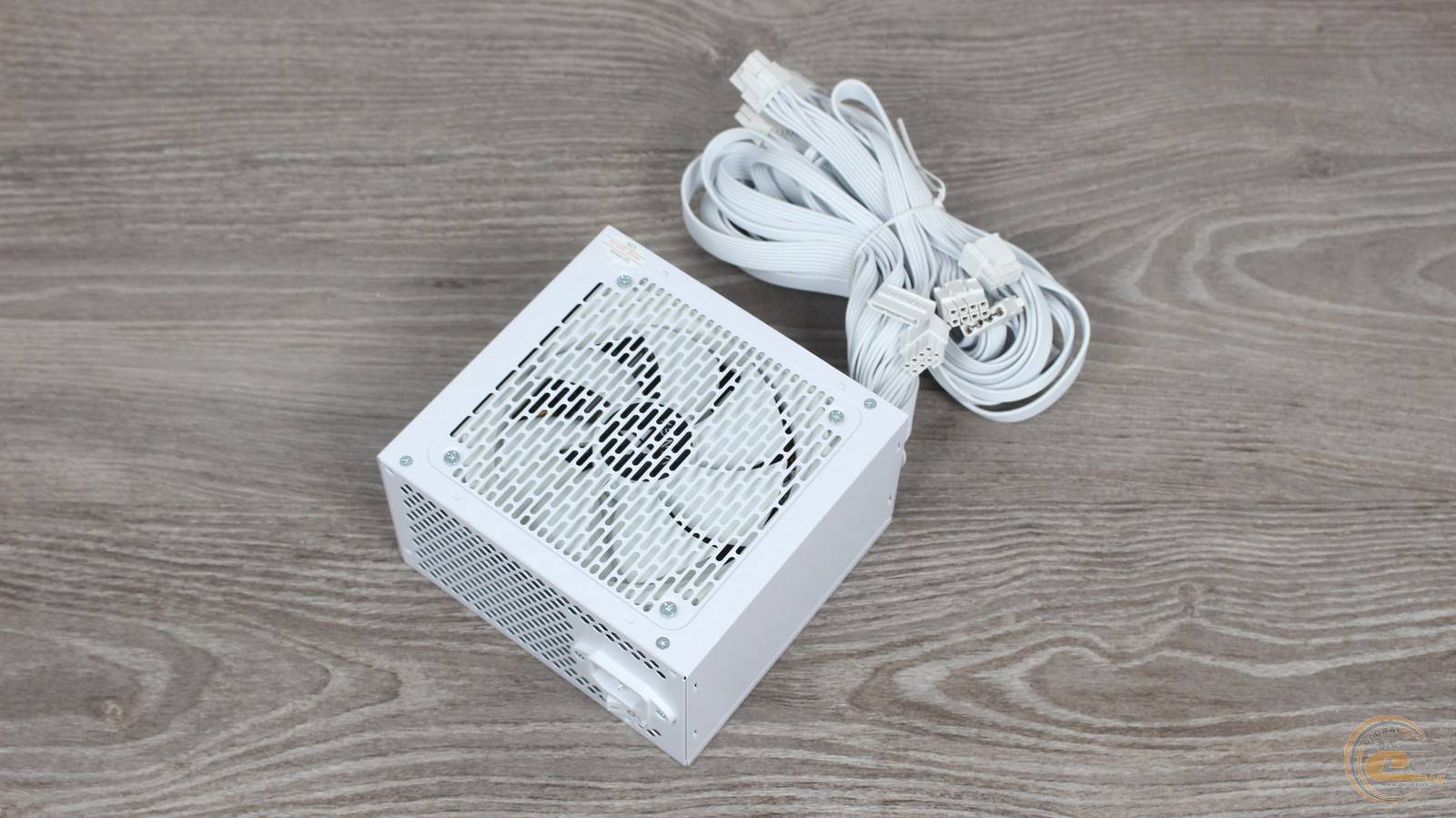

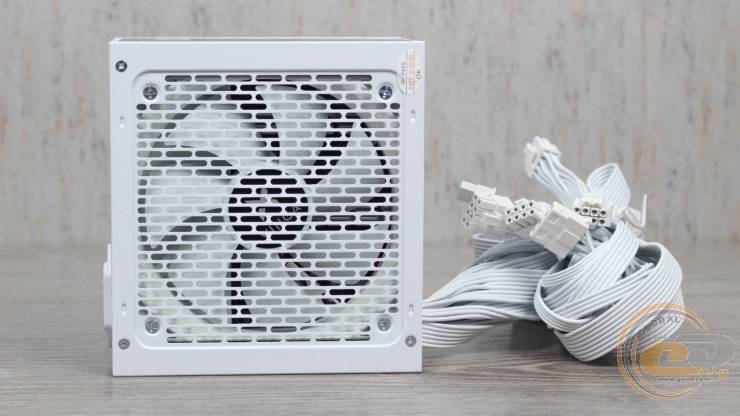

Vinga 750W (VPS-750B1) украшен продолговатыми отверстиями с закруглениями сверху 120-мм вентилятора с логотипом производителя. Габариты устройства стандартные – 140×150×86 мм.

На одном из корпусных винтов имеется гарантийная пломба сроком действия 1 год. Для сравнения, у «золотых» моделей этого производителя гарантия составляет 3 года.

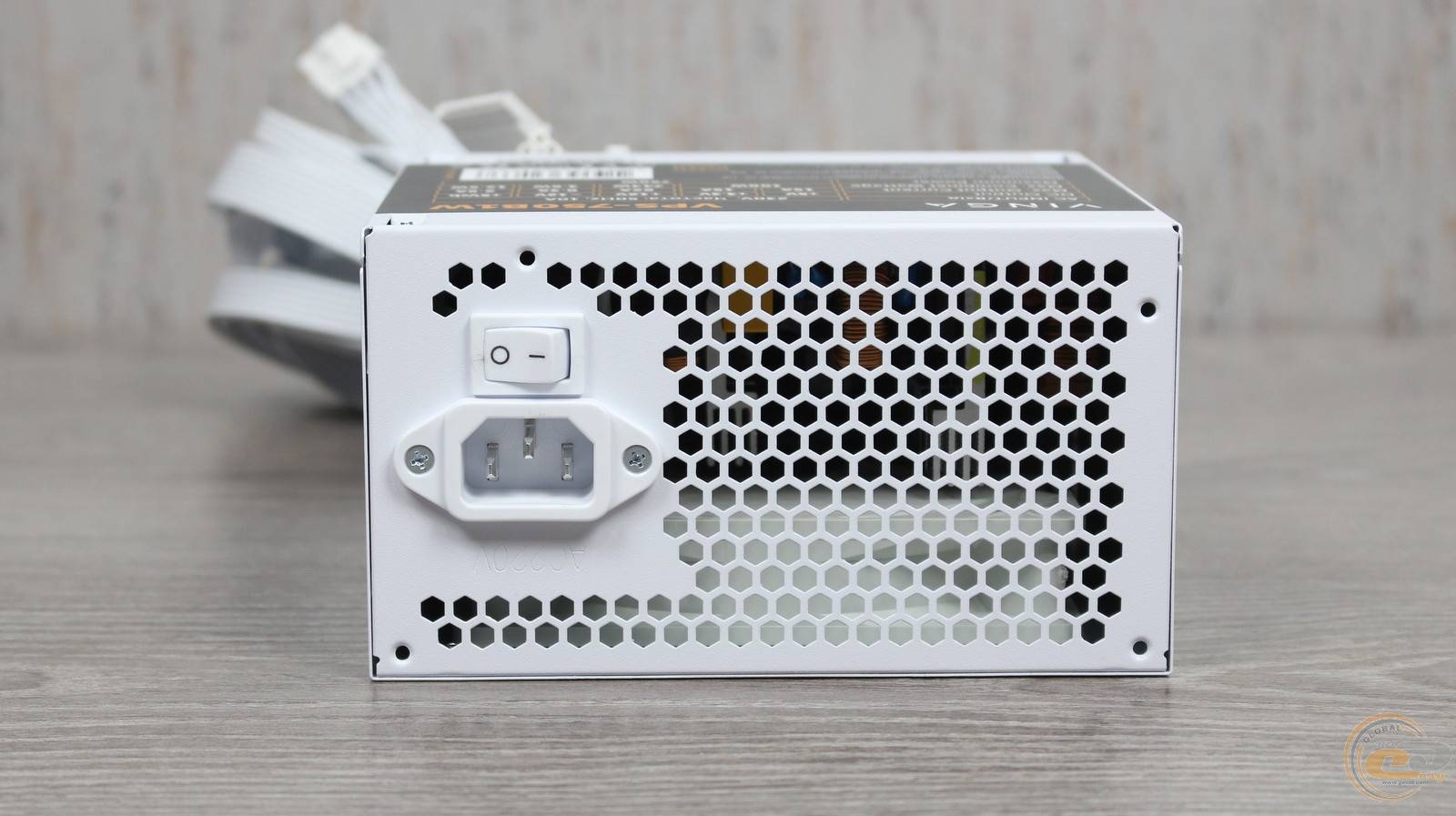

Тыльная панель получила большие отверстия-соты, разъем питания и выключатель. И опять же, все в белом исполнении.

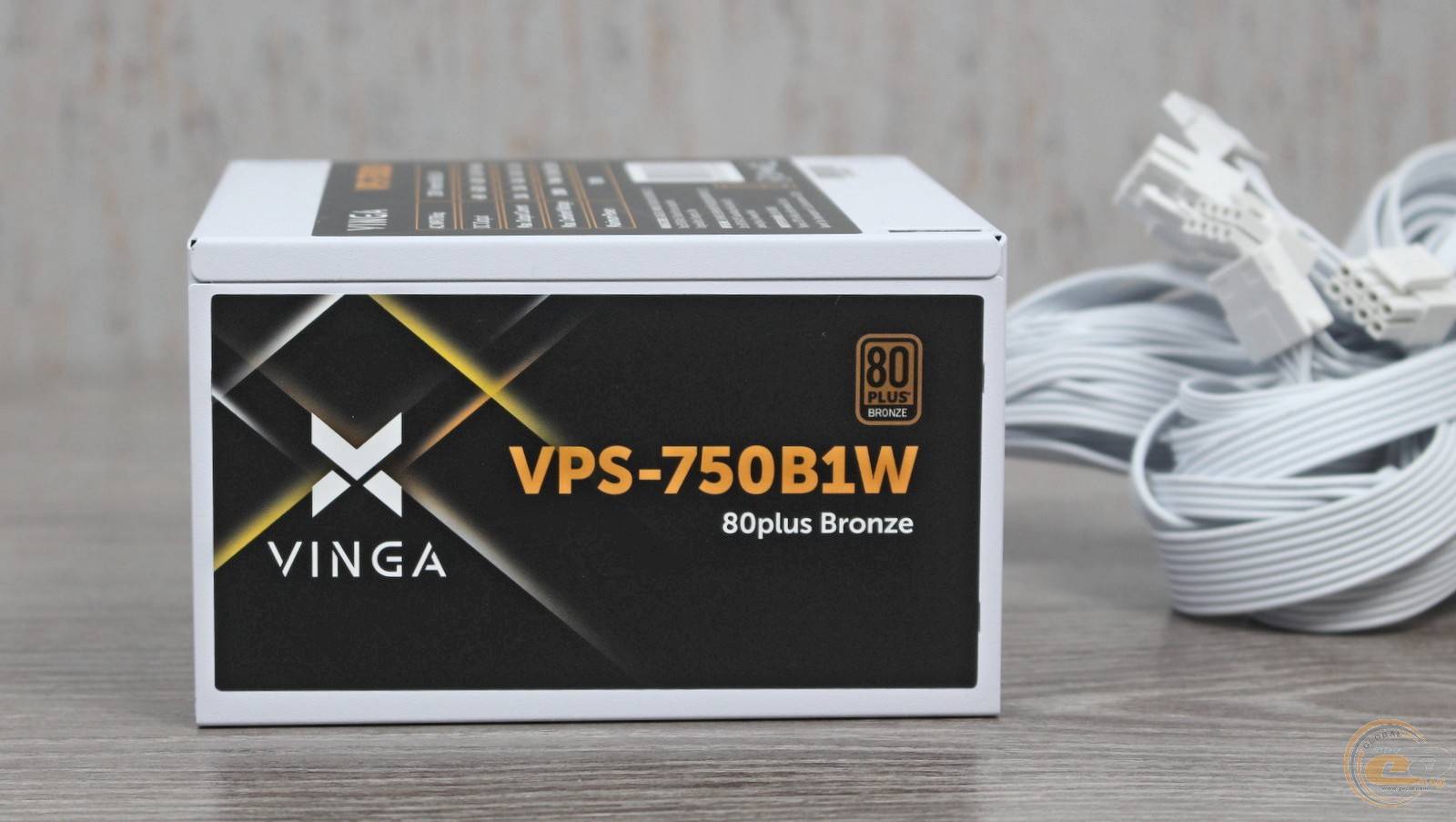

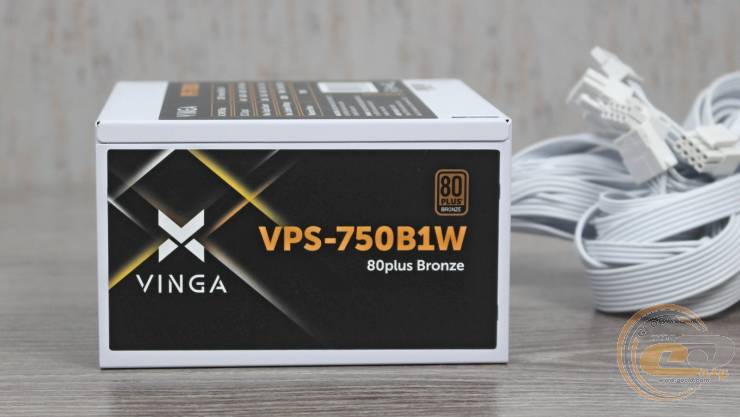

На одной из боковин содержится наклейка с указанием модели и сертификата 80 PLUS Bronze – субъективно, ее тоже стоило бы сделать в светлых тонах.

Еще одна темная этикетка сообщает электротехническим характеристикам. Здесь указано наличие единой линии +12В мощностью 744 Вт – это отличное значение для 750-ваттника, но учитывая использование групповой стабилизации оно выглядит слишком оптимистичным. Каналы +3,3В и +5В обеспечивают 100 Вт или по 15 А. Кроме того, Vinga 750W (VPS-750B1) поддерживает работу только в сетях 230 В.

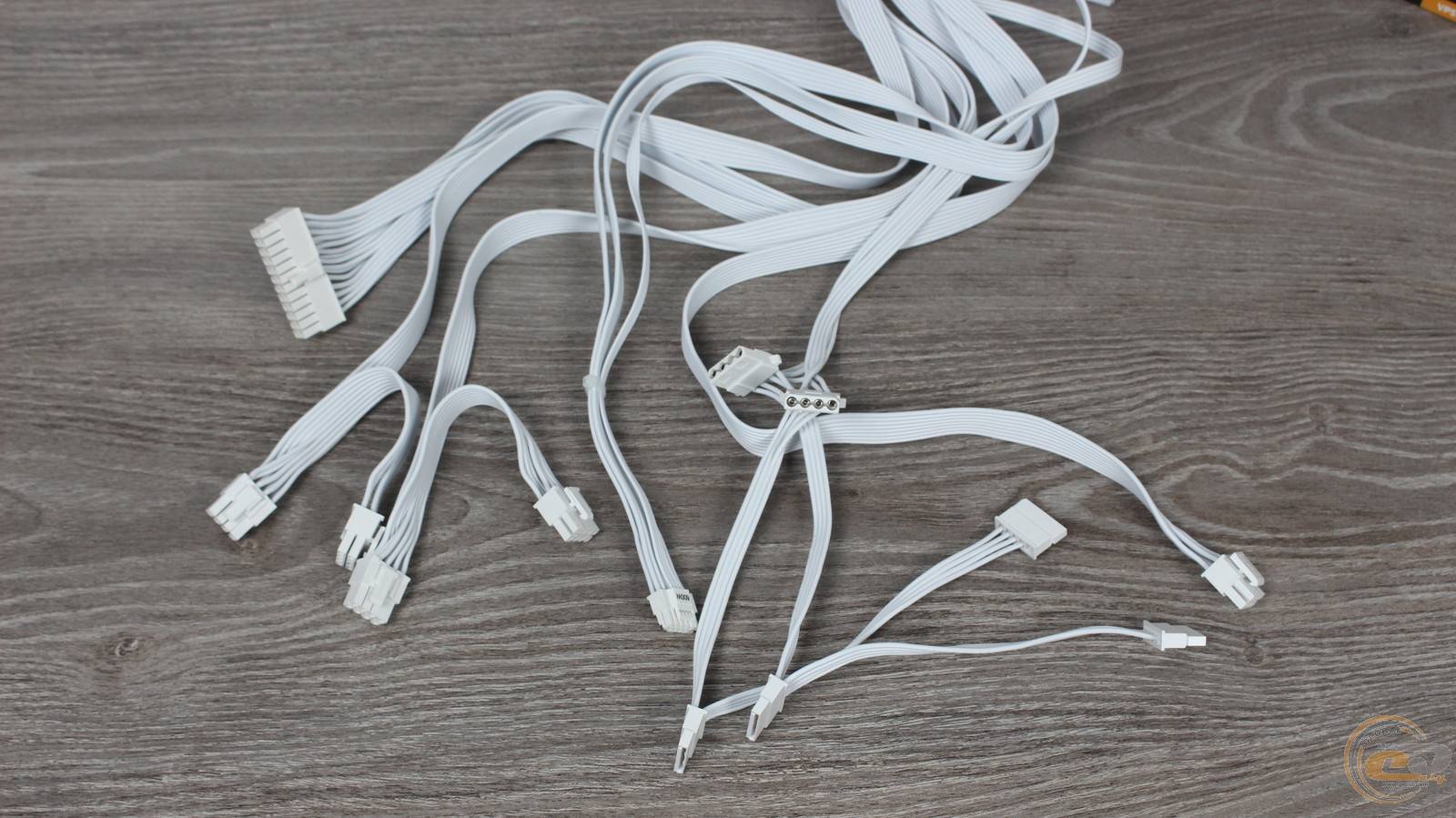

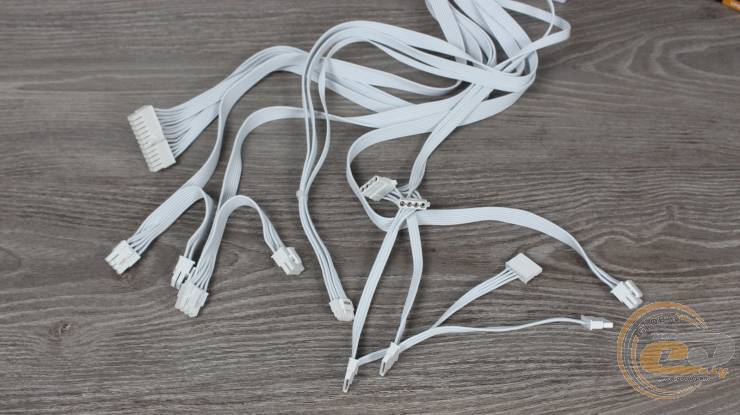

Кабели-шлейфы выходят непосредственно из корпуса блока и защищены от перетирания пластиковым кольцом. Набор коннекторов выглядит так:

В наличии 20+4-контактный ATX, 4+4-контактный ATX12V, а также множество разъемов для подключения видеокарт: четыре классических 6+2-контактных PCIe (на двух отдельных проводах) и современный 600-ваттный PCIe 5.0 (12VHPWR). Для накопителей и периферии имеется четыре SATA и два PATA – немного, но для современного сборок вполне достаточно.

Внутреннее строение

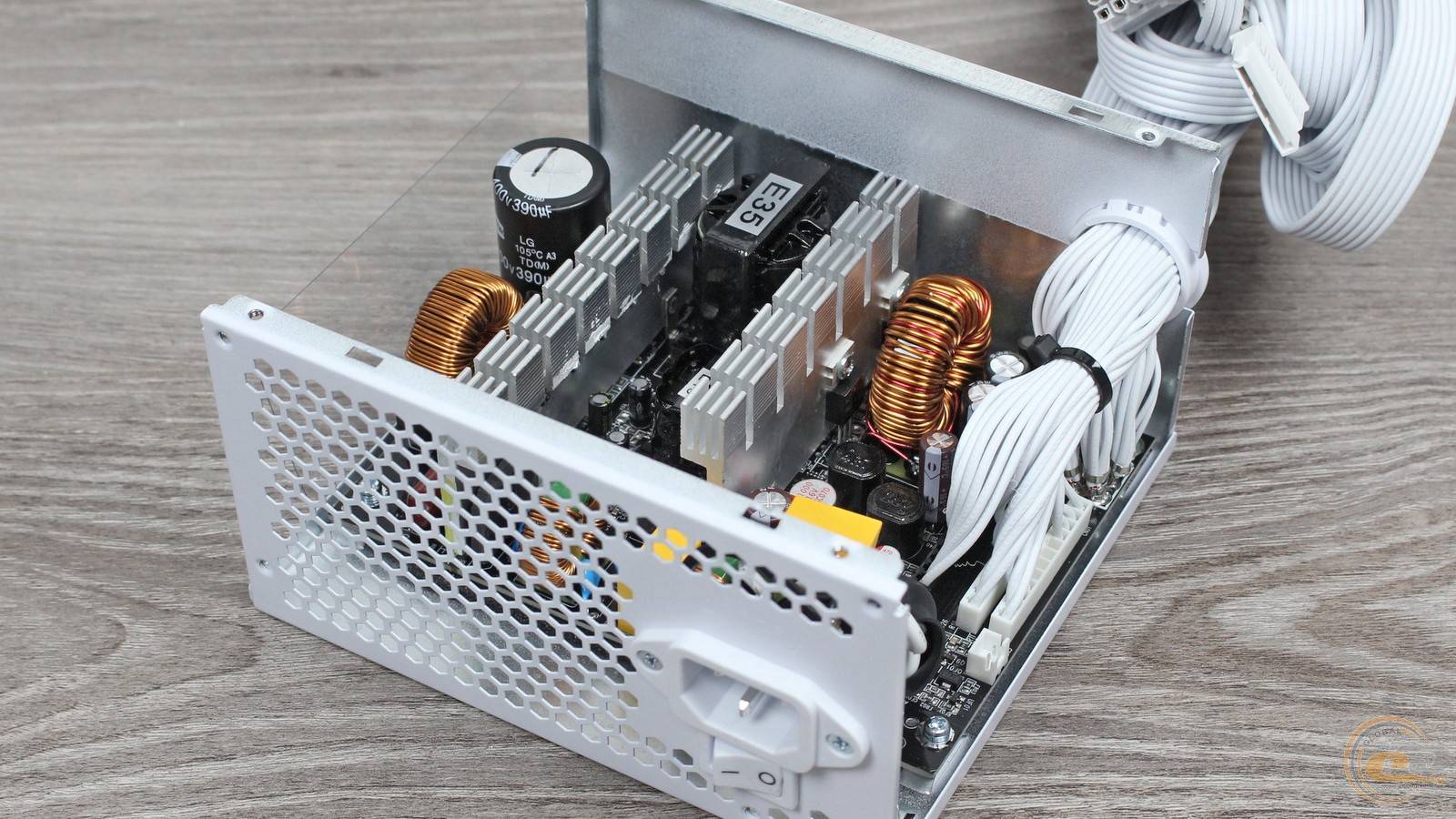

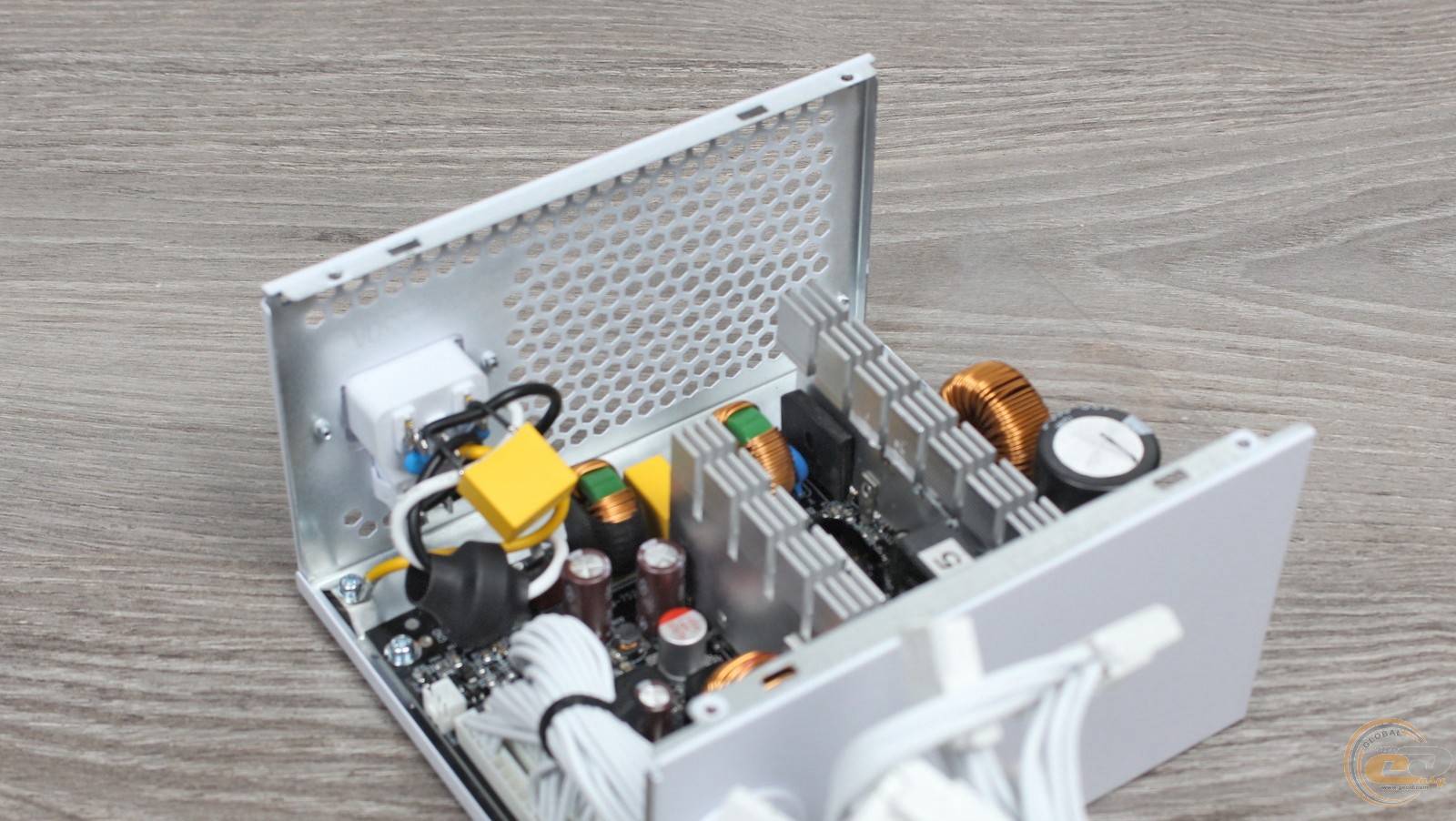

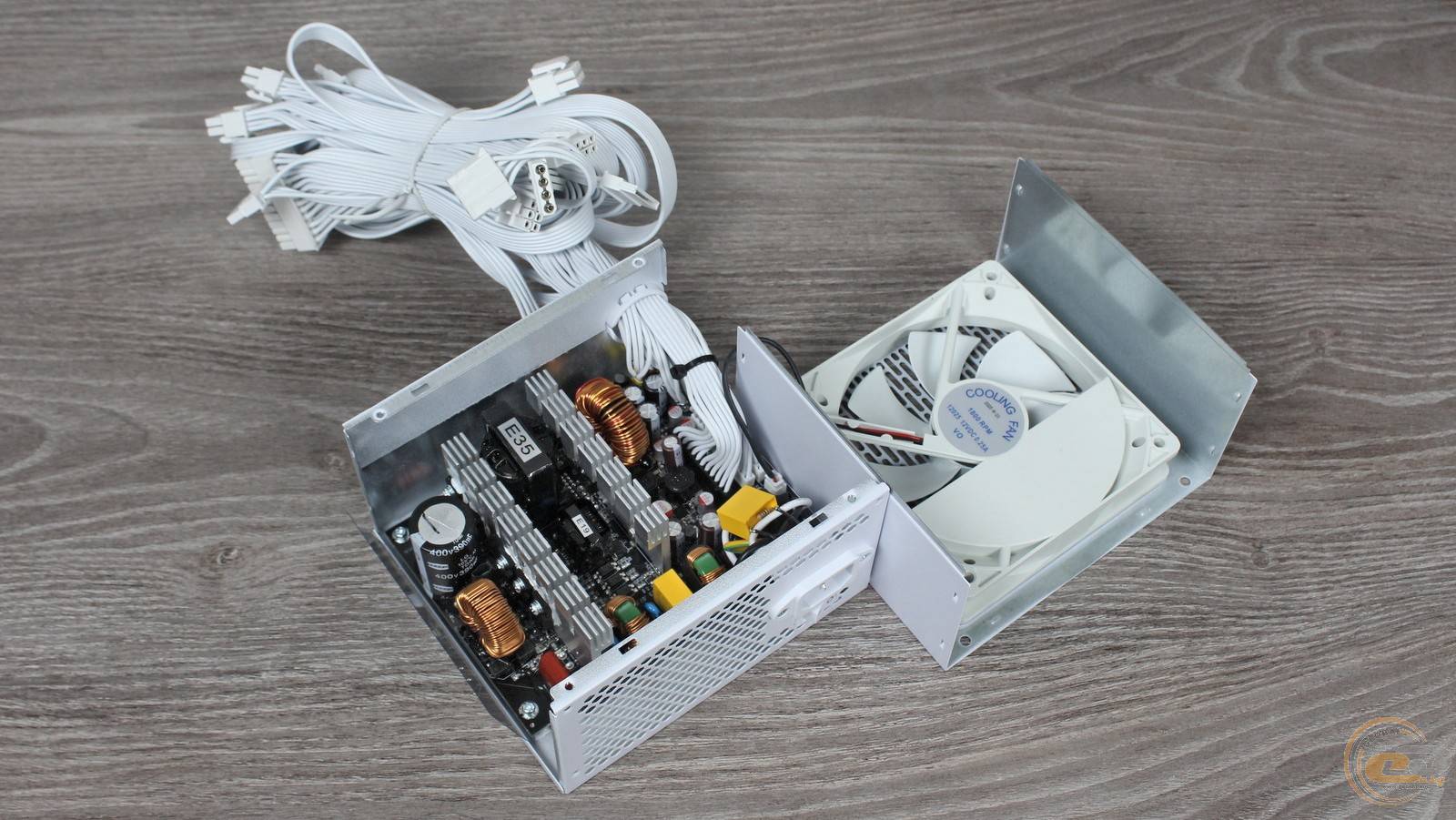

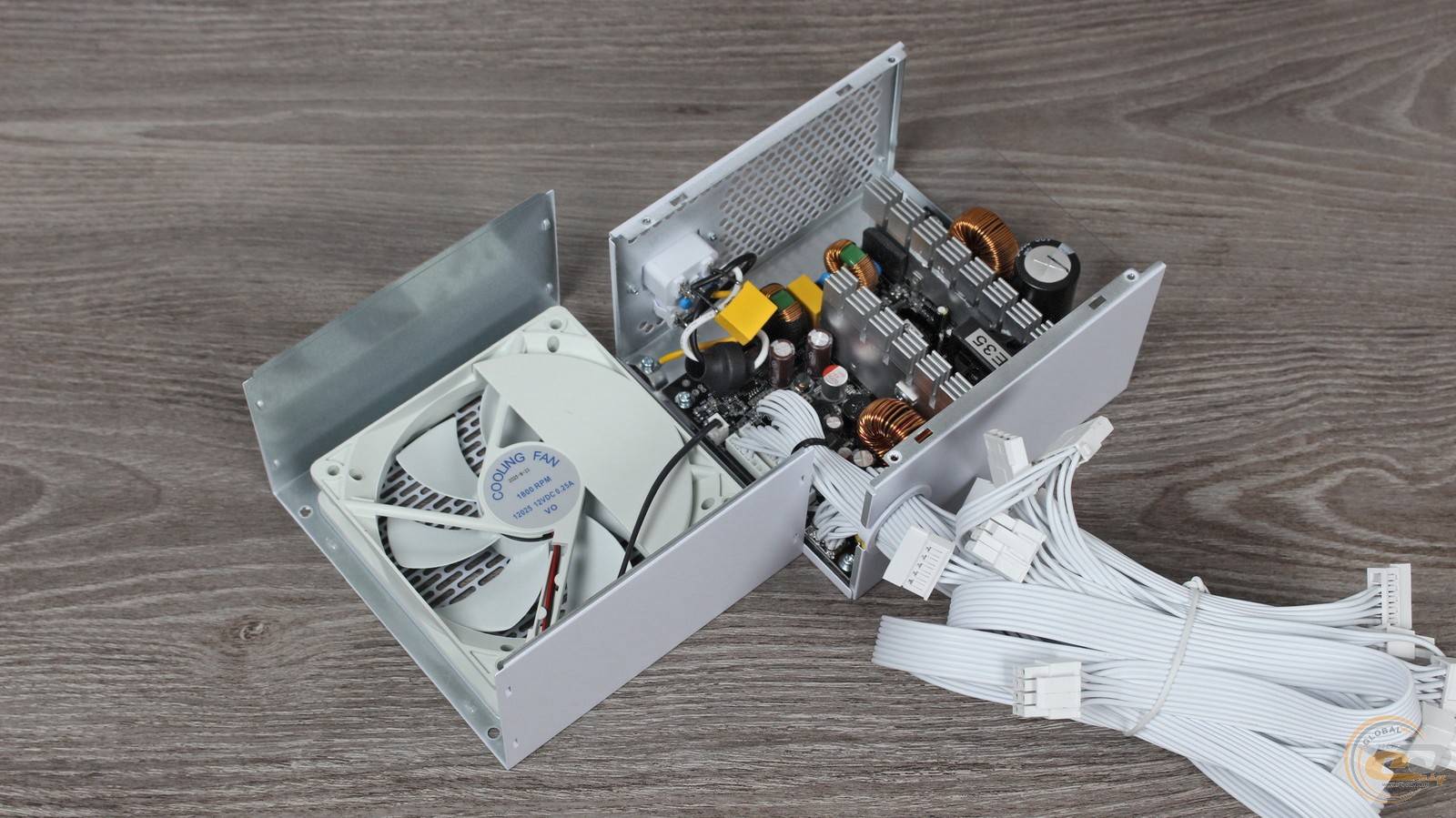

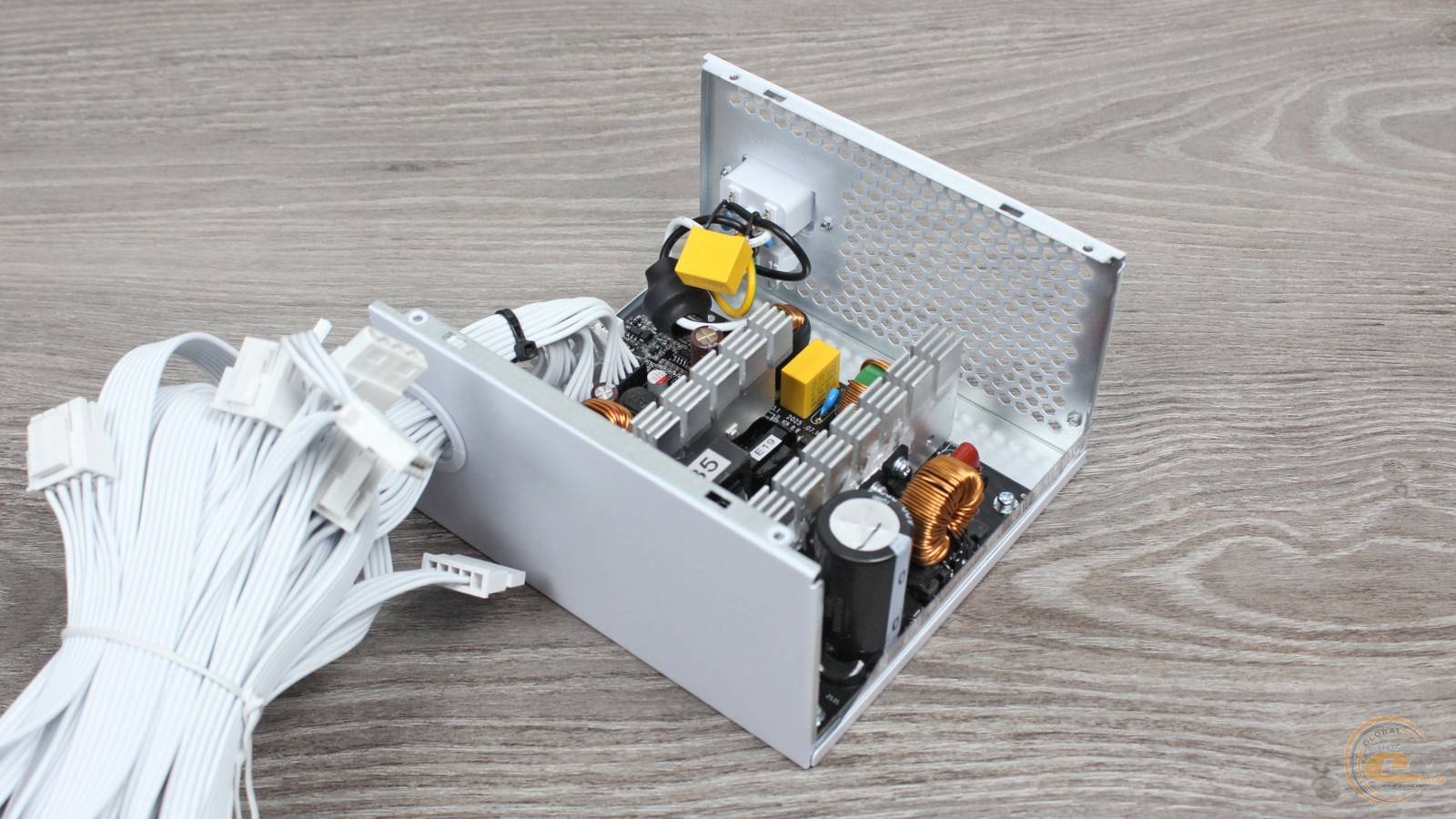

Что ж, с внешностью Vinga 750W (VPS-750B1) мы познакомились, теперь пора заглянуть внутрь.

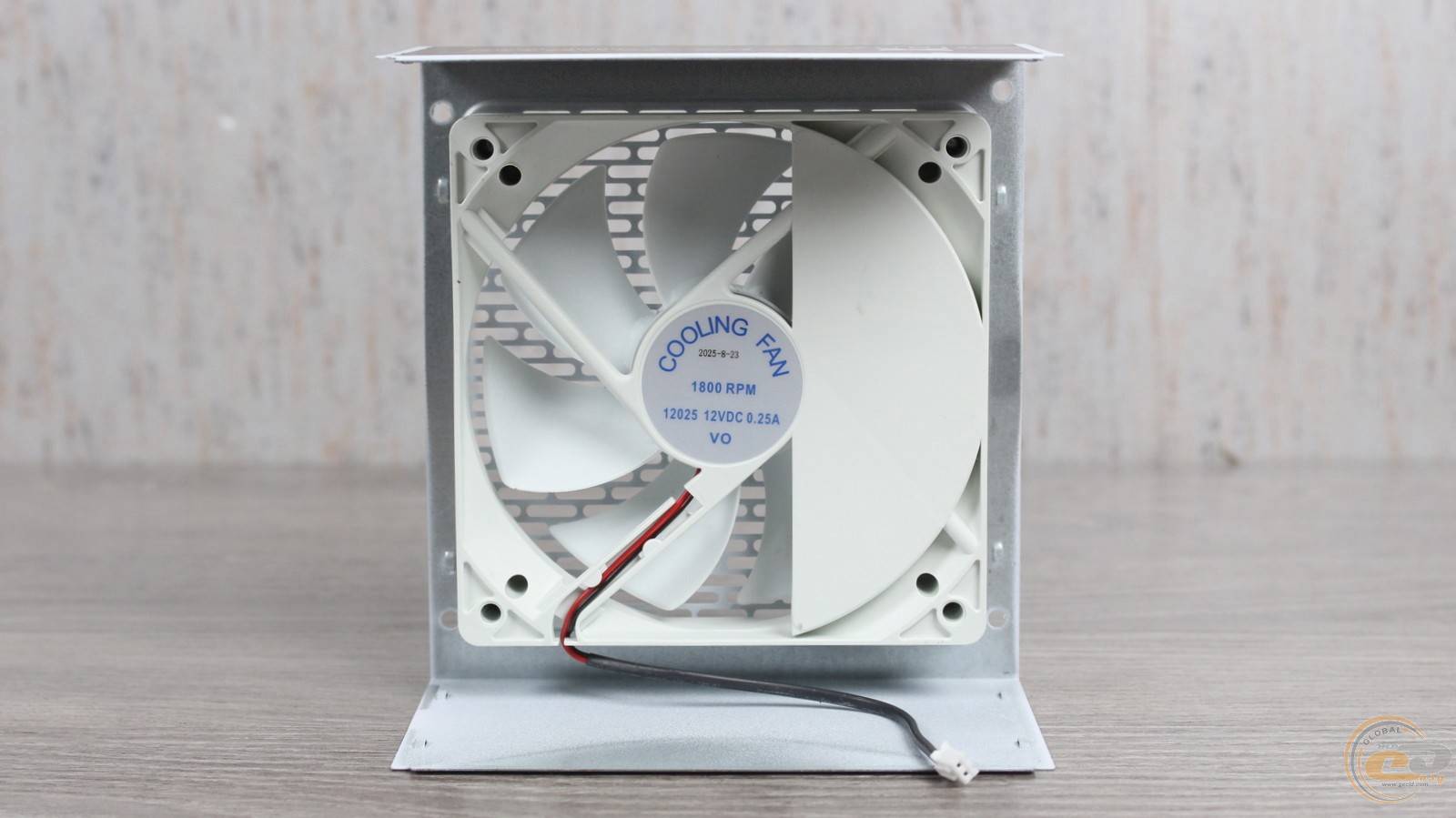

В корпусе 120-мм вентилятора без указания производителя уже содержится пластина, направляющая воздух на самые горячие элементы. Он имеет обычный 25-мм профиль, маленькое энергопотребление 4 Вт (0,25 А при 12 В), а максимальная частота его вращения составляет 1800 об/мин. В основе вертушки, вероятнее всего, используется бюджетный подшипник скольжения, он же втулка.

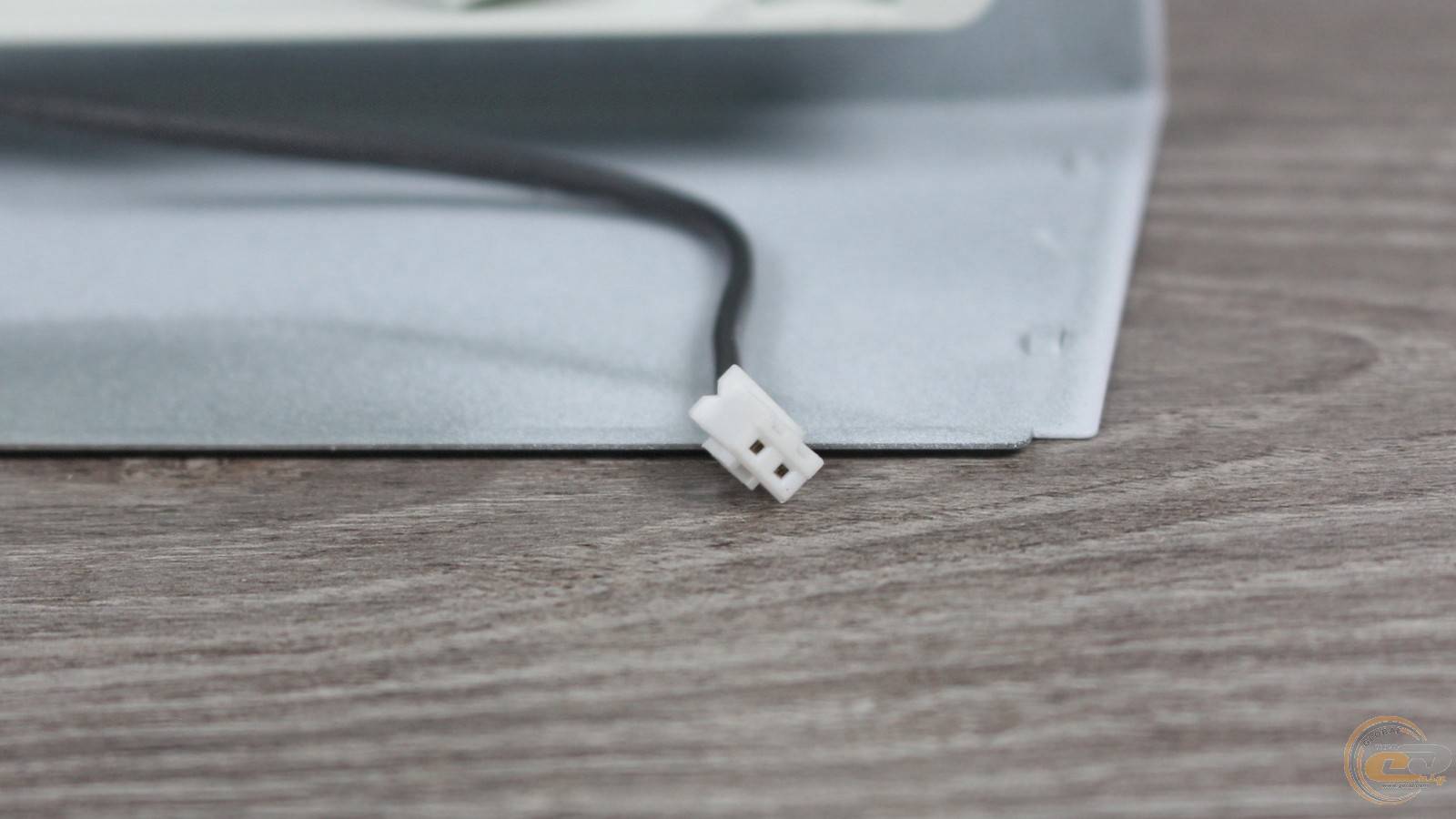

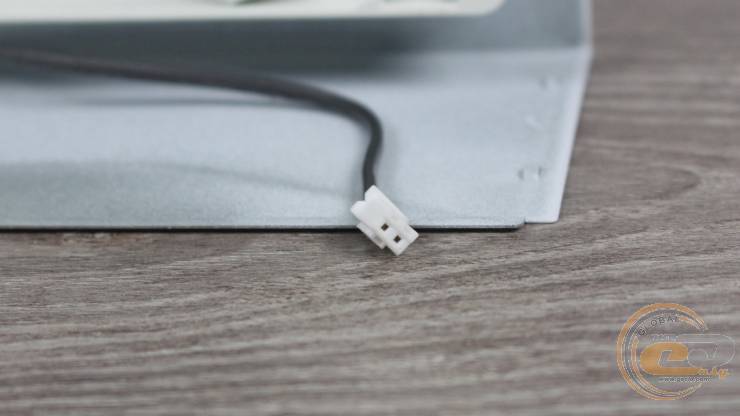

А подача питания осуществляется по съемному 2-контактному коннектору.

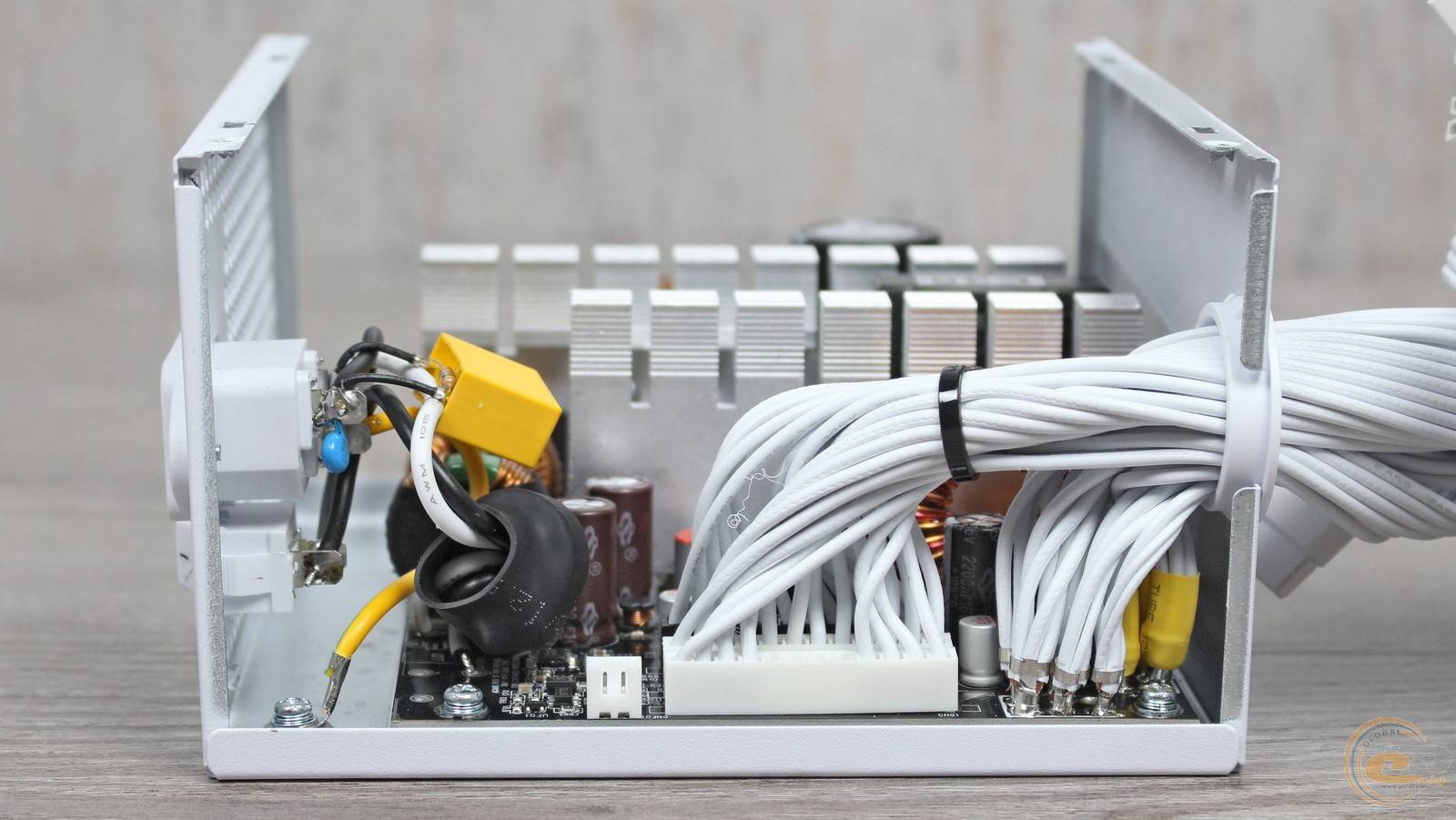

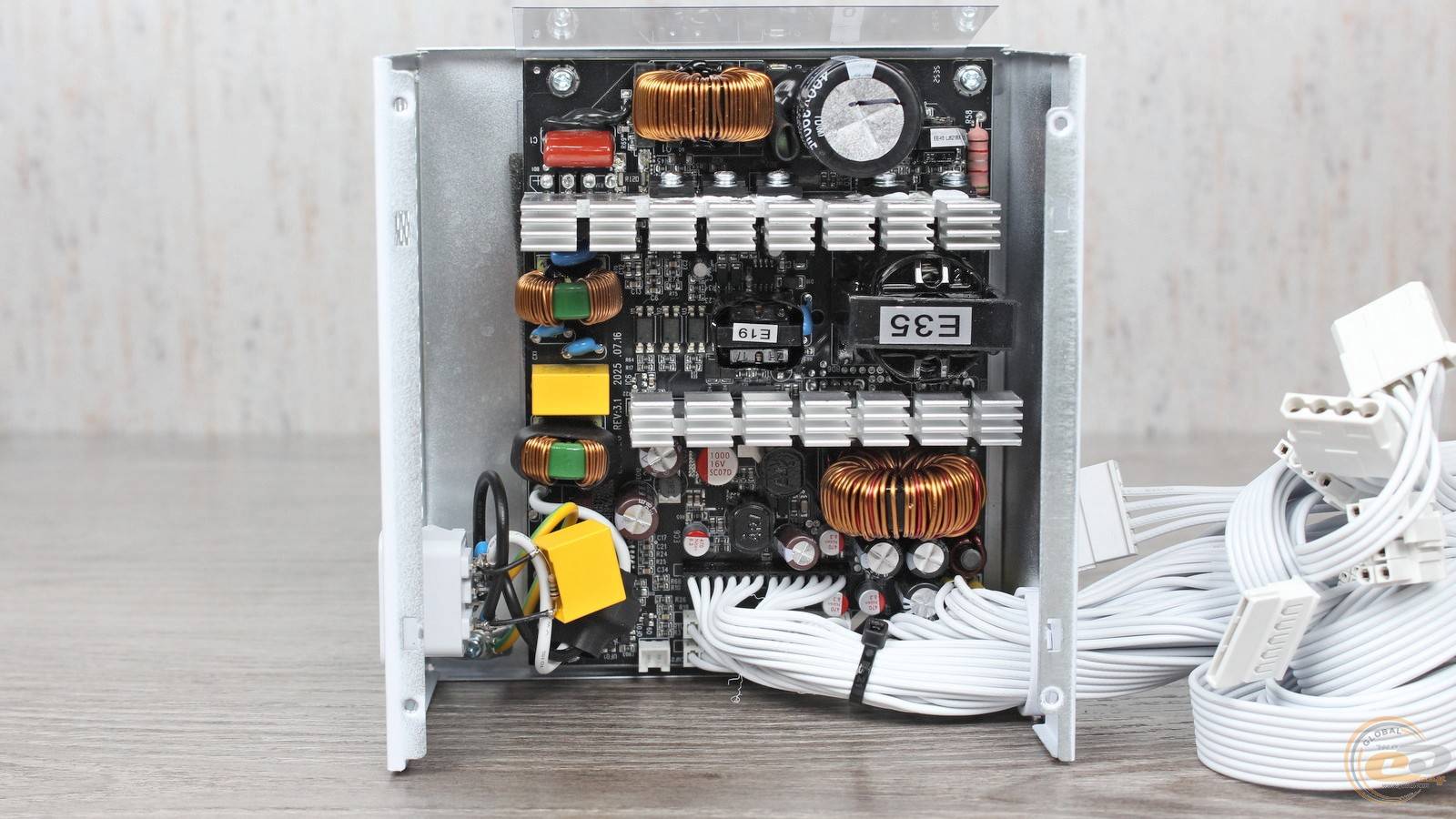

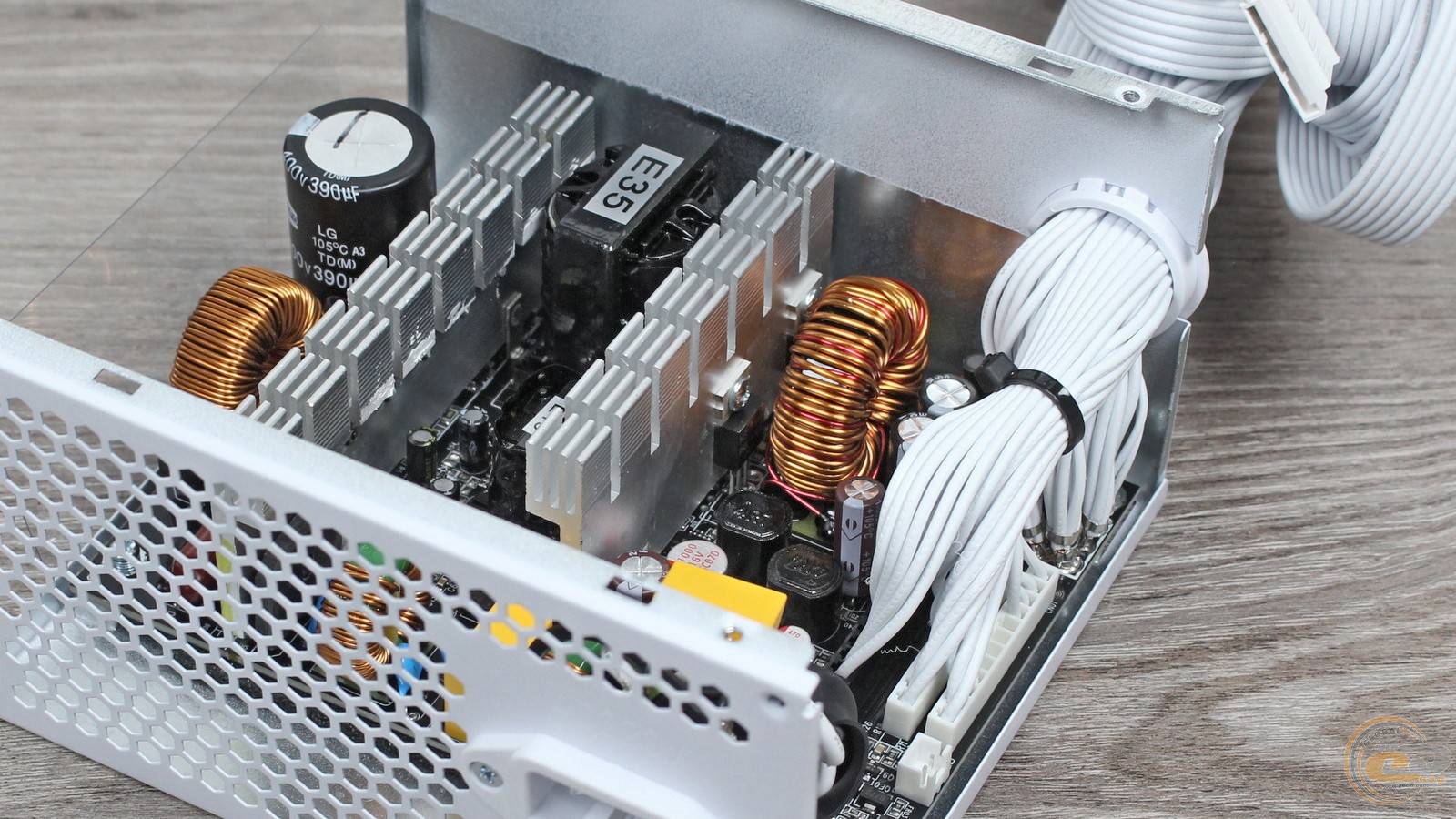

Переходим к схемотехнике. В составе входного EMI-фильтра есть необходимый набор из пары катушек, X- и Y-конденсаторов, а также варистора.

Диодная сборка расположена недалеко от радиатора, но не контактирует с ним — справедливости ради, это норма для устройств без поддержания широкого диапазона входных напряжений.

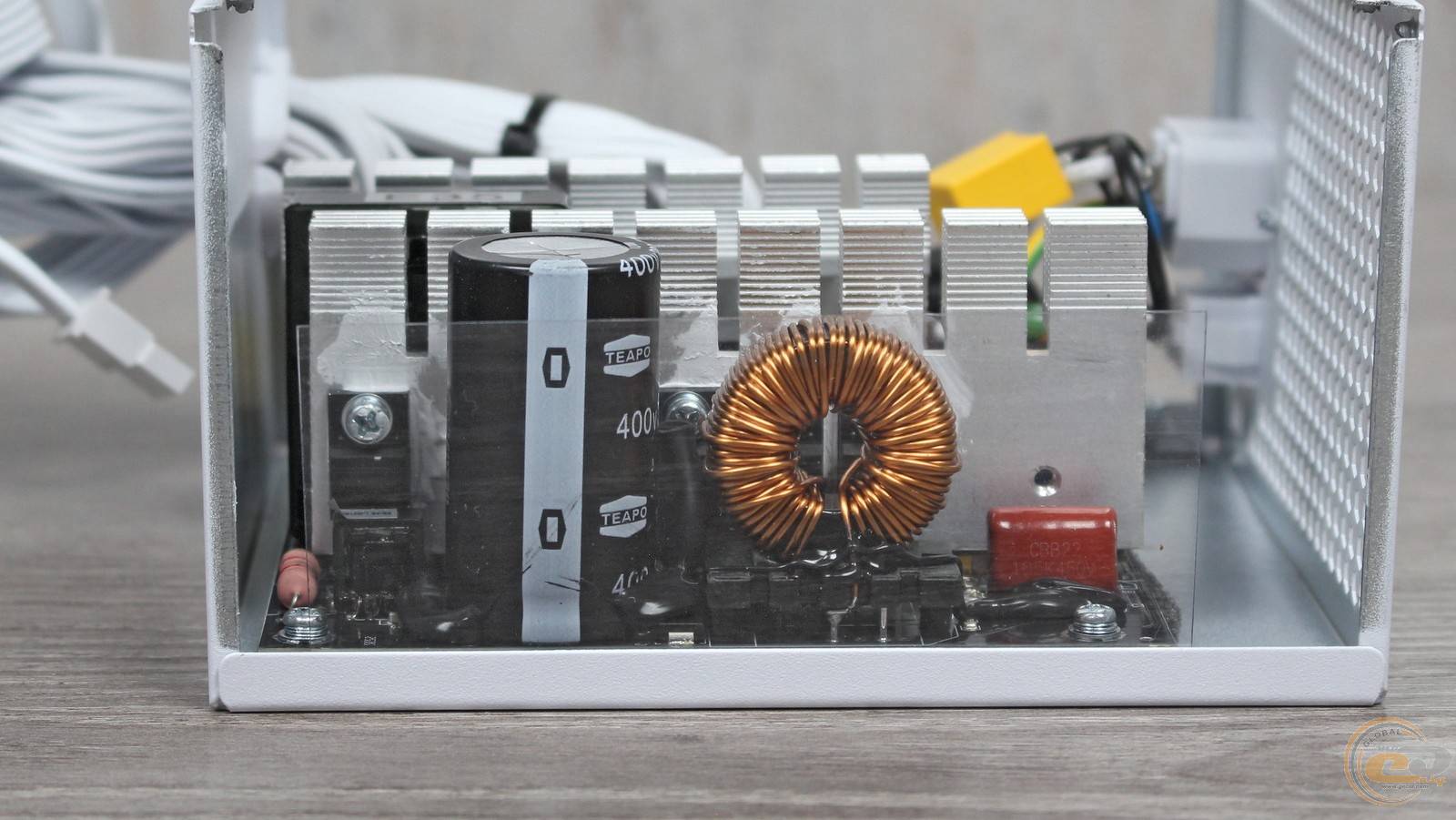

На месте в полном составе находятся элементы узла APFC, в том числе габаритный дроссель. Есть здесь и термистор для защиты от высоких пусковых токов.

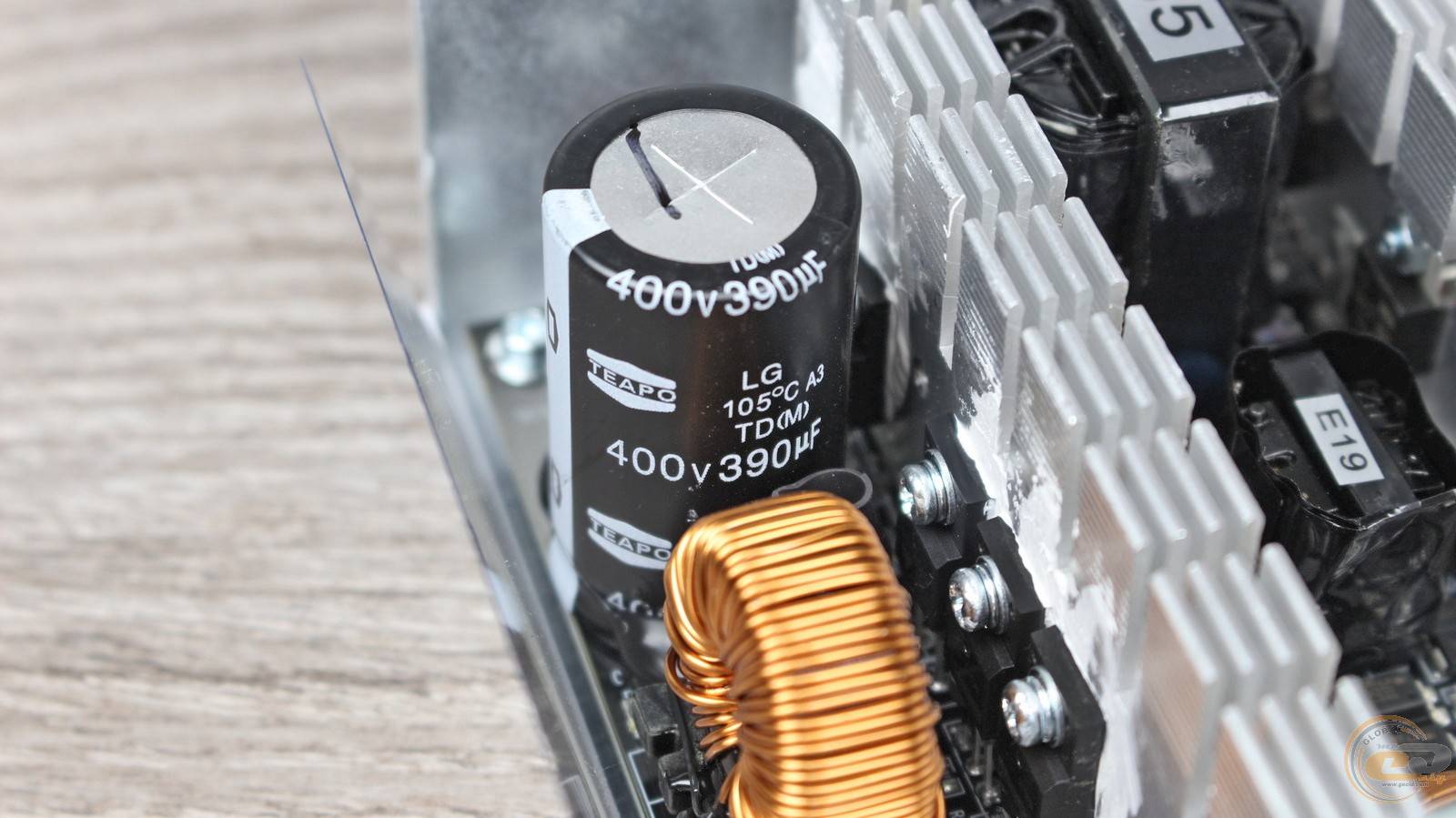

Входящий высокотемпературный конденсатор от тайваньского Teapo имеет среднее качество и является хорошим вариантом для такого недорогого устройства. А вот его емкость 390 мкФ является невысокой для 750-ваттника.

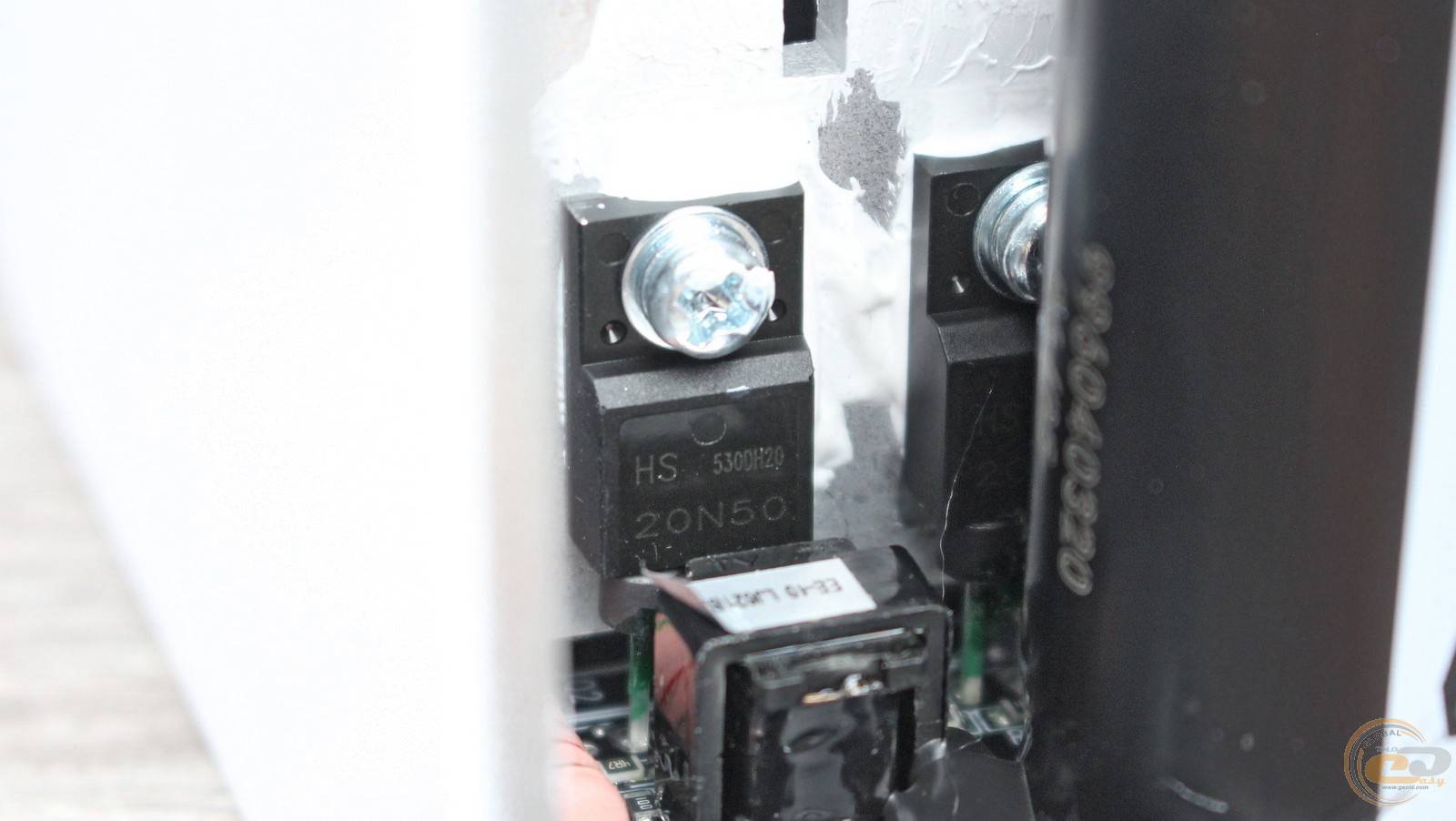

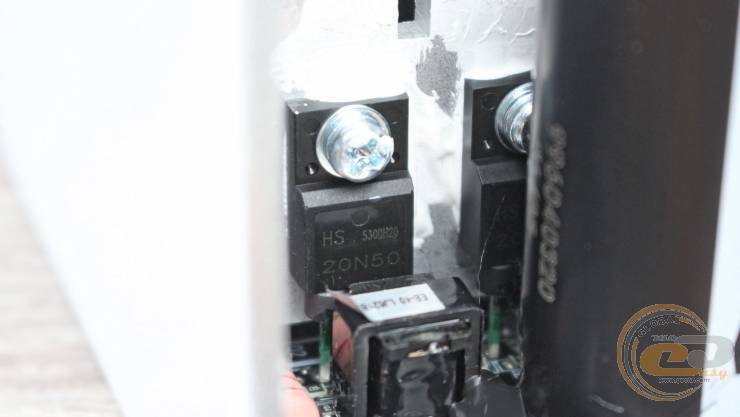

Ключами первичного преобразователя выступают транзисторы 20N50 китайского происхождения – еще один компромисс в пользу цены.

В основе блока питания лежит топология двухтактного прямоходового преобразователя (Double Forward Topology). Это простое и дешевое решение, уступающее более современным схемам по эффективности.

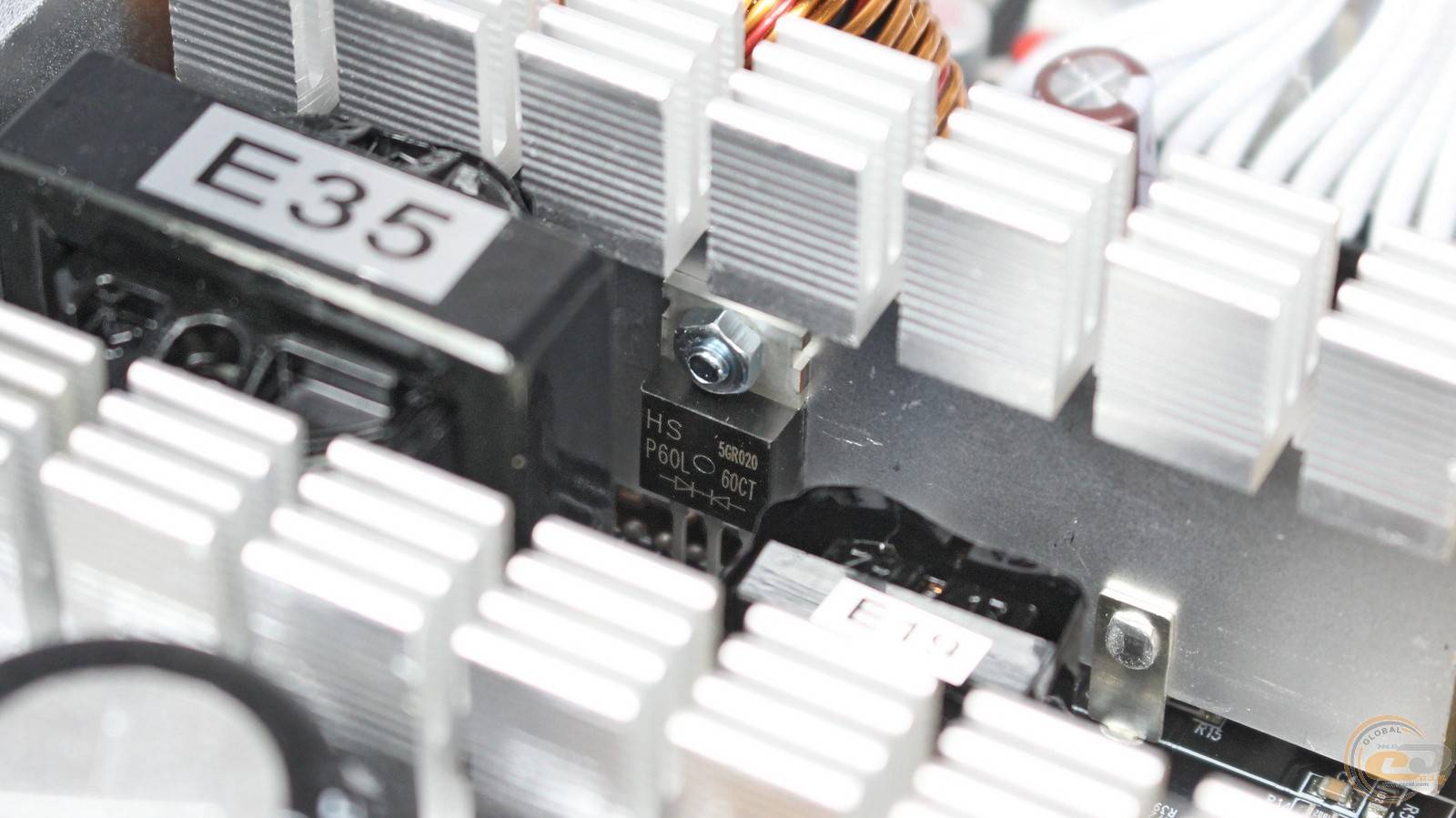

Во вторичной цепи использован диод Шоттки для выпрямления напряжения. Производителя определить не удалось, что свидетельствует об экономии на компонентной базе.

Блок питания использует групповую стабилизацию напряжений, на что указывает габаритный дроссель с двумя обмотками – очередной признак бюджетного подхода.

Приятно, что в составе устройства есть ряд надежных твердотельных конденсаторов. В то же время определить производителя высокотемпературных электролитов нам не удалось даже, несмотря на наличие логотипов – такие встречаются впервые.

Блок питания Vinga 750W (VPS-750B1) оснащен рядом защит. Они указаны на сайте производителя и коробке, причем эти списки несколько отличаются. А вот так выглядит сводная таблица:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP);
• от перегрузки (OPP);
• от всплесков пусковых токов и перенапряжений (SIP)

Тестирование

Кросс-нагрузочные характеристики

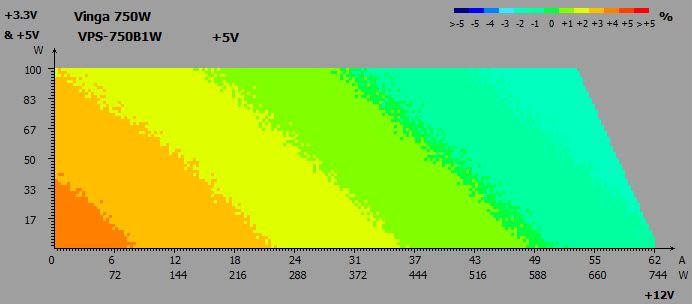

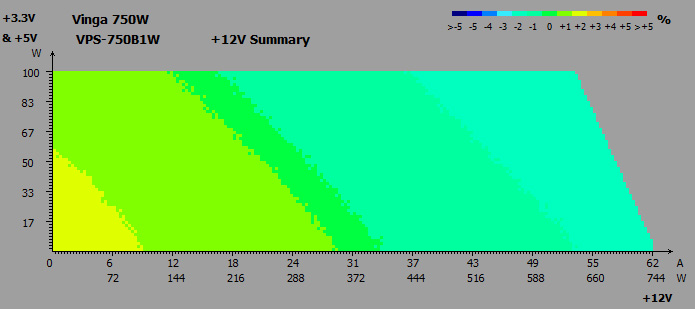

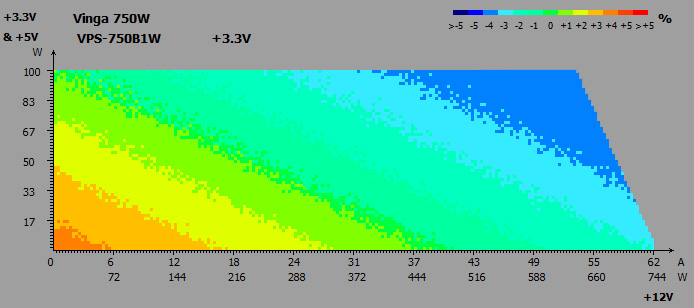

Переходим к практическим испытаниям. Начнем с кросс-нагрузочных тестов основных линий Vinga 750W (VPS-750B1), где допустимое отклонение напряжений составляет ±5% от номинала.

По результатам тестирования были зафиксированы следующие отклонения:

• линия +3,3В: от –4% до +4%;
• линия +5В: от –2% до +4%;
• линия +12В: от –2% до +2%.

Групповая стабилизация дает о себе знать заметно большими отклонениями, чем у моделей с разрешающей стабилизацией. Впрочем, все значения остаются в пределах нормы, а к граничным показателям имеется запас.

Дежурная линия питания +5VSB

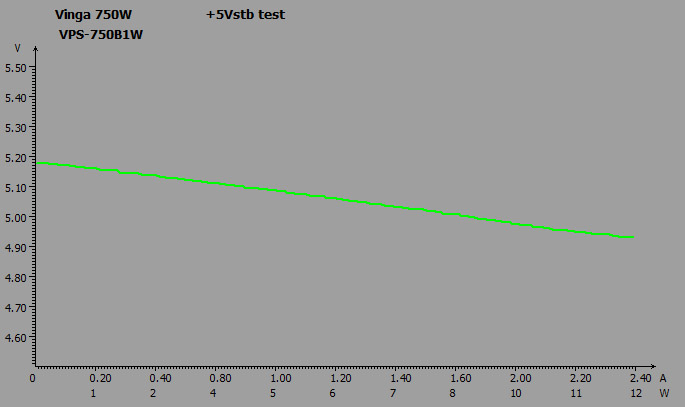

Отклонения дежурной линии питания очень напоминают канал +5В: напряжение изменяется в пределах от 5,18 до 4,93 В или от +3,6% до -1,4%.

Шумы и пульсации

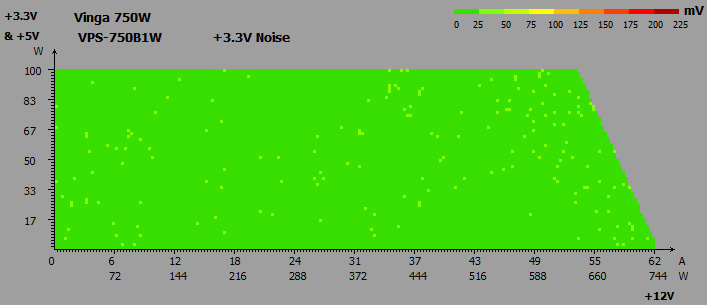

Для стандарта ATX12V предусмотрены следующие допустимые уровни пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

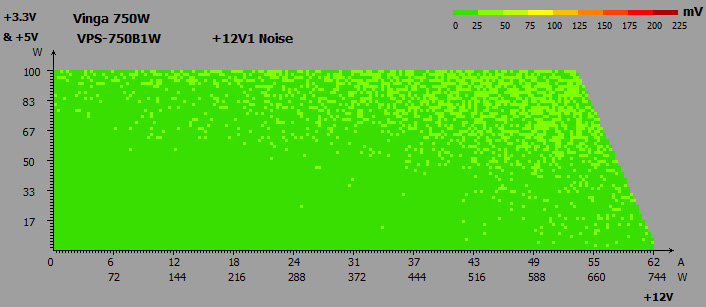

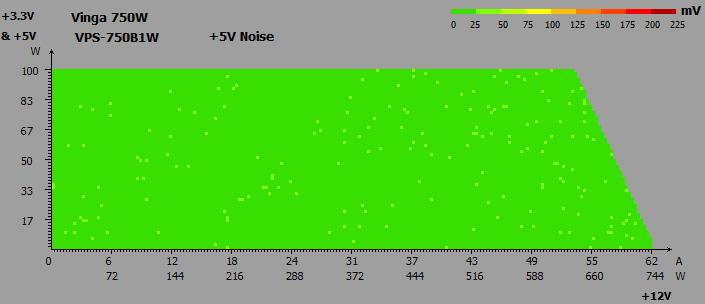

На трех основных каналах пульсации не превышали 50 мВ, что очень хорошо.

PF

Таблица, показывающая изменение PF в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Узел APFC работает должным образом: при 20% нагрузке коэффициент PF достигает 0,92, а максимальное значение составляет 0,98.

КПД

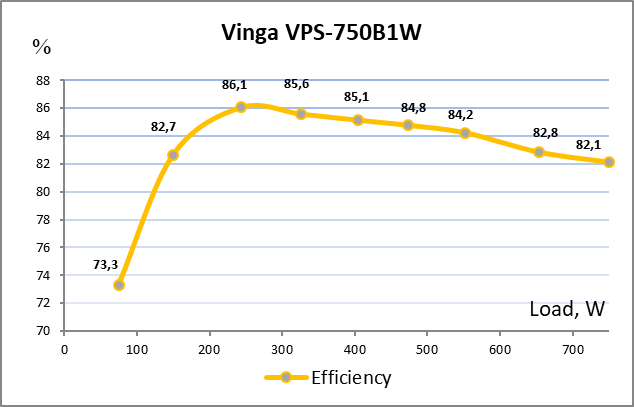

При нагрузке 20%, 50% и 100% от номинала КПД Vinga 750W (VPS-750B1) превышал 82%, 85% и 82% соответственно – уровень, соответствующий сертификату 80 PLUS Bronze.

Система охлаждения

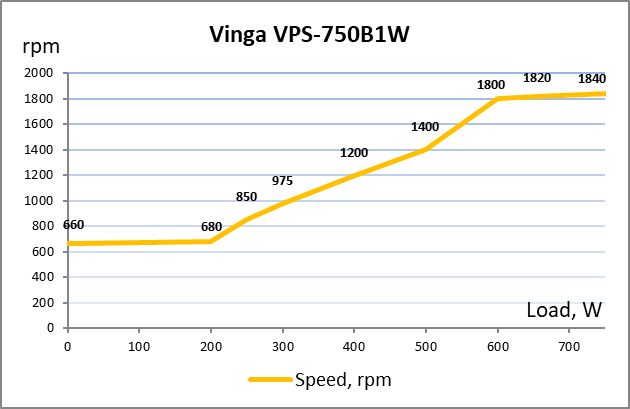

Вентилятор стартует при 680 об/мин и до нагрузки 250 Вт работает очень тихо. На отрезке до 450 Вт он остается тихим, а дальше шум растет до ниже среднего. Максимальная скорость достигается уже при 600 Вт и составляет 1800–1840 об/мин.

Температурный режим

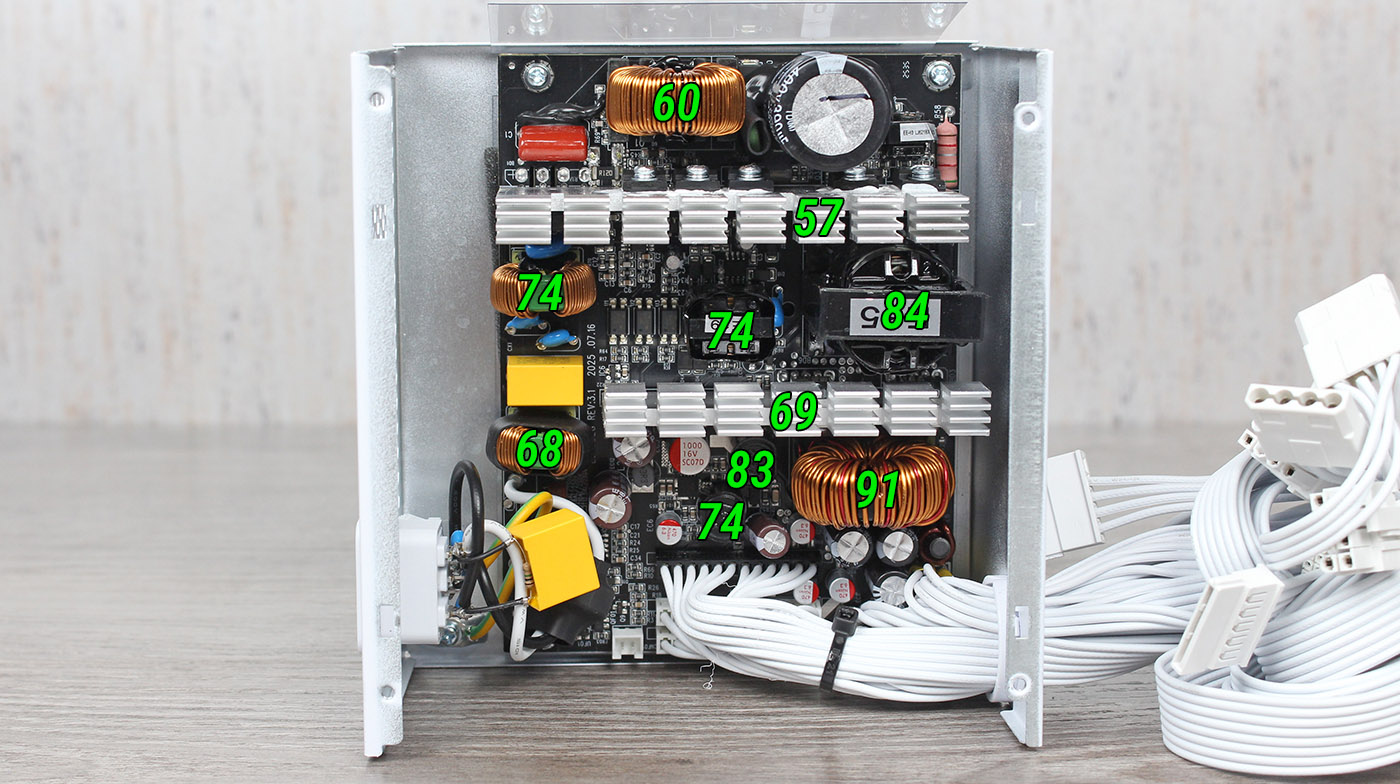

После 15 мин работы под нагрузкой 650 Вт главный трансформатор достиг температуры 84°C, что является допустимым показателем. А дроссель групповой стабилизации нагрелся до 91°C — это уже высокое значение, которое может ускорить деградацию изоляции обмотки и подогреть соседние конденсаторы. Так что длительно нагружать блок более 600 Вт не стоит.

Кстати, во время тестирования было жарко — +28°C.

Испытание на реальной конфигурации

Компонент	Модель
Процессор	AMD Ryzen 9 7900X (Socket AM5, 12 / 24 x 4,7 – 5,6 ГГц, TDP 170 Вт)
Кулер	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	ASUS TUF GAMING X870-PRO WIFI7 W NEO (AMD X870, Socket AM5, ATX)
Оперативная память	2 × DDR5-6000 16 ГБ Kingston FURY DDR5 (KF560C40BBAK2-32)
Видеокарты	ASUS ROG Strix GeForce RTX 3090 Ti
SSD	Kingston KC600 512 GB (SKC600/512G)
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Возможности Vinga 750W (VPS-750B1) мы проверили на системе со 105-ваттным процессором и видеокартой с TDP 450 Вт. Измерения проводились в режимах "Простой" и "Максимальная нагрузка" (с помощью теста FurMark Donut (GK) в утилите MSI Kombuster). В результате были получены следующие значения:

Состояние выходных напряжений оказалось очень хорошим, а как для устройства с групповой стабилизацией – отличным. Проседаний ниже номинала нет, и все значения остаются в пределах нормы и отклоняются от номинала только на 1,4-3,3%.

Энергопотребление в простое и выключенном состоянии компьютера

Вдобавок тестируемое устройство потребляет всего 3 Вт в выключенном состоянии компьютера и 5 Вт в спящем режиме.

Итоги

За свои ₴2319 ($52) Vinga 750W (VPS-750B1) предлагает немало: высокую номинальную мощность, сертификат 80 PLUS Bronze, плоские кабели-шлейфы и хороший набор коннекторов для подключения видеокарт. В частности, здесь есть современный PCIe 5.0 на 600 Вт и сразу четыре 6+2-контактных PCIe. Также предусмотрен набор необходимых защит, установлен тайваньский входной конденсатор и есть несколько полимерных элементов. К тому же тестируемая белая версия удачно впишется в светлой сборке.

Впрочем, низкая цена имеет свои причины: здесь используются вентиляторы, силовые элементы и электролитические конденсаторы (за исключением входного) от неизвестных производителей. Еще одна особенность – групповая стабилизация напряжений. Несмотря на это, выходные показатели оказались очень хорошими даже под нагрузкой. Однако дроссель групповой стабилизации существенно нагревается, поэтому для продолжительной работы мы рекомендуем не превышать нагрузку примерно 600 Вт.

Все перечисленное может частично объяснять короткий гарантийный срок – всего 1 год, тогда как «золотые» модели производителя получают 3 года.

В результате Vinga 750W (VPS-750B1) выглядит привлекательным решением в своем ценовом сегменте: он предлагает современные коннекторы и достойные показатели, но экономия на элементной базе и охлаждении налагает ограничения. Это вариант для ищущих доступный блок питания с хорошей функциональностью, однако готов мириться с компромиссами касающимися долговечности.

Достоинства:

• хороший уровень КПД (80 PLUS Bronze);
• входной высокотемпературный тайваньский конденсатор и ряд полимерных элементов;
• хорошее состояние напряжений на основных линиях питания;
• отсутствие проседаний напряжений даже при подключении к мощной конфигурации;
• наличие защит;
• четыре 6+2-контактных разъема PCIe и один 600-ваттный PCIe 5.0 (12VHPWR);
• удобные в укладке кабели-шлейфы;
• симпатичное белое исполнение;
• доступная цена.

Особенности:

• поддержка работы только в сетях 230 В;
• использование ряда силовых элементов, электролитов и вентилятора от неизвестных изготовителей;
• всего 1 год гарантии.

Автор: Олесь Пахолок

Выражаем благодарность компании BRAIN Computers, официальному представителю Vinga, за предоставленный для тестирования блок питания.
