Обзор Vinga 750W (VPS-750GV3): «золотой» 750-ваттный блок питания с очень привлекательной ценой

Имея в кошельке меньше ₴4000 или $90, уже можно приобрести 750-ваттный блок питания с сертификатом 80 PLUS Gold, который предлагает достаточный запас мощности и высокую энергоэффективность. В то же время, большинство таких моделей не могут похвастаться модульной системой подключения кабелей и в лучшем случае оснащаются конденсаторами тайваньского производства. Впрочем, среди них случаются решения, которые могут приятно удивить.

Одно из них – Vinga 750W (VPS-750GV3), оснащенное модульными кабелями и качественными японскими конденсаторами. Как это устройство показывает себя на практике, какие преимущества предлагает и на чем производитель все же решил сэкономить — об этом далее в материале.

Спецификация

Модель	Vinga 750W (VPS-750GV3)
Тип	ATX12V 3.0
Максимальная мощность, Вт	750
Мощность по каналу +12В, Вт.	748,8
Мощность линий +3,3В и +5В, Вт.	100
Количество линий +12В	1
Максимальный ток канала +3,3В, А	20
Максимальный ток канала +5В, А	20
Максимальный ток канала +12В, А	62,4
Максимальный ток канала –12В, А	0,4
Максимальный ток канала +5Vsb (дежурная линия питания), А	3,0
Входное напряжение, В	100 − 240
Входной ток, А	10
КПД, %	≤93
Сертификация 80 PLUS	Gold
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤99
PCIe-разъемов	3 (6+2- контактные)
Разъем PCIe 5.0 (12VHPWR)	1 (600 Вт)
Модульный	да
Размеры вентилятора, мм	140 х 140 х 25
Тип подшипника вентилятора	Скольжения (Sleeve)
Защиты	OVP, UVP, OCP, OTP, SCP
Размеры (Д х Ш х В), мм	150 х 150 х 86
Гарантия, лет	3
Страница устройства	Vinga 750W (VPS-750GV3)
Сайт производителя	Vinga
Страница для покупки	Vinga 750W (VPS-750GV3)

Упаковка и комплект поставки

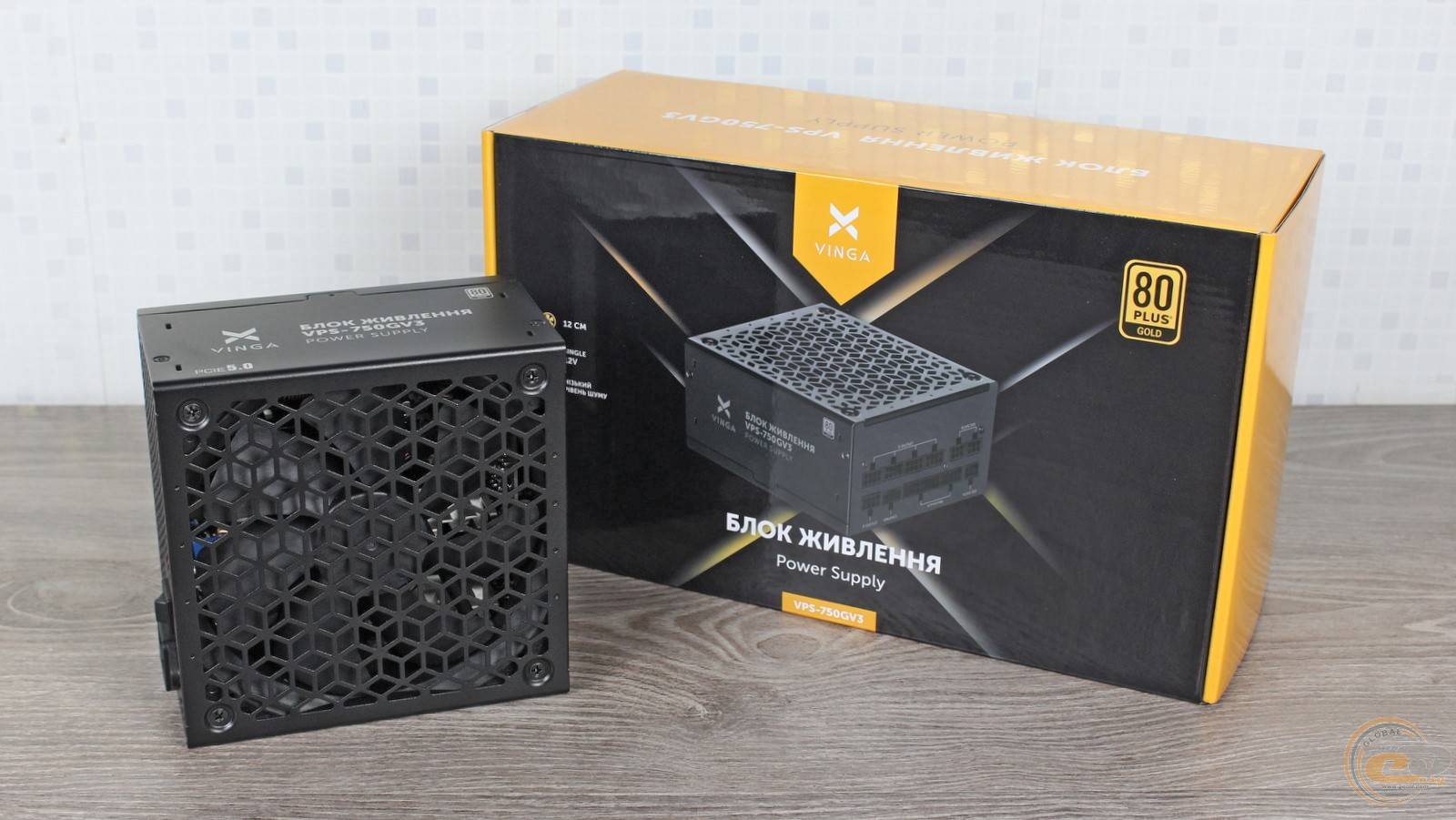

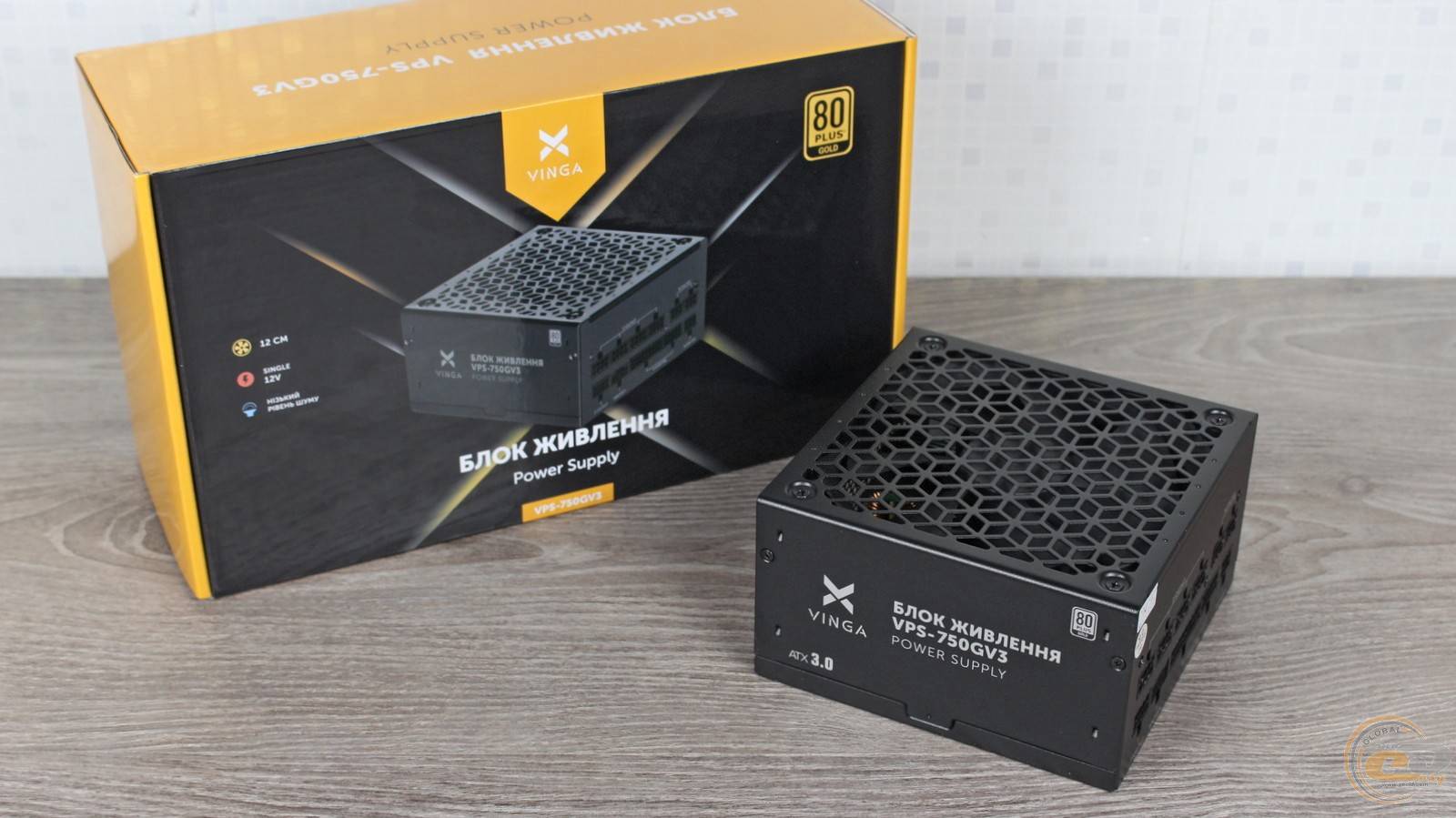

Коробка выполнена в привычном для продукции Vinga стиле и сразу обращает на себя внимание — к сожалению, не только дизайном, но и ошибками. Здесь дважды упомянуто использование 120-мм вентилятора, хотя на самом деле установлен 140-мм. Кроме того, указан 1 год гарантии, в то время как реальный срок составляет 3 года. Украинский перевод также местами немного "хромает".

Комплектация блока питания приятно удивляет своей полнотой. Кроме стандартного кабеля питания, модульных кабелей и крепежных винтов, в наборе имеется чехол и набор стяжек-липучек.

Внешний вид

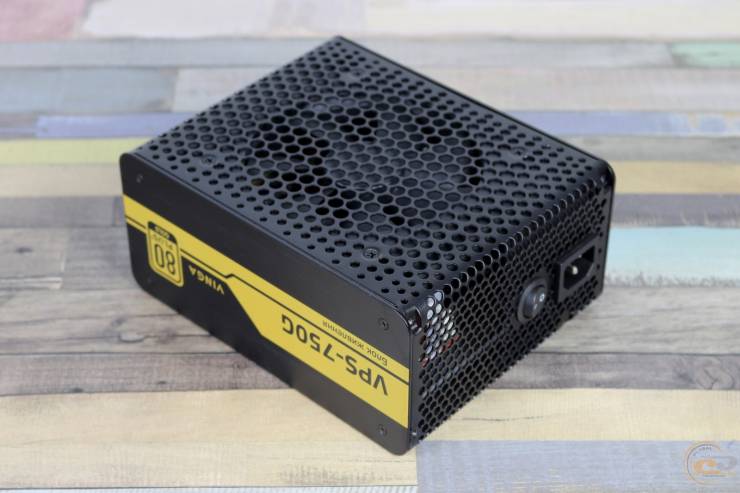

Vinga VPS-750G

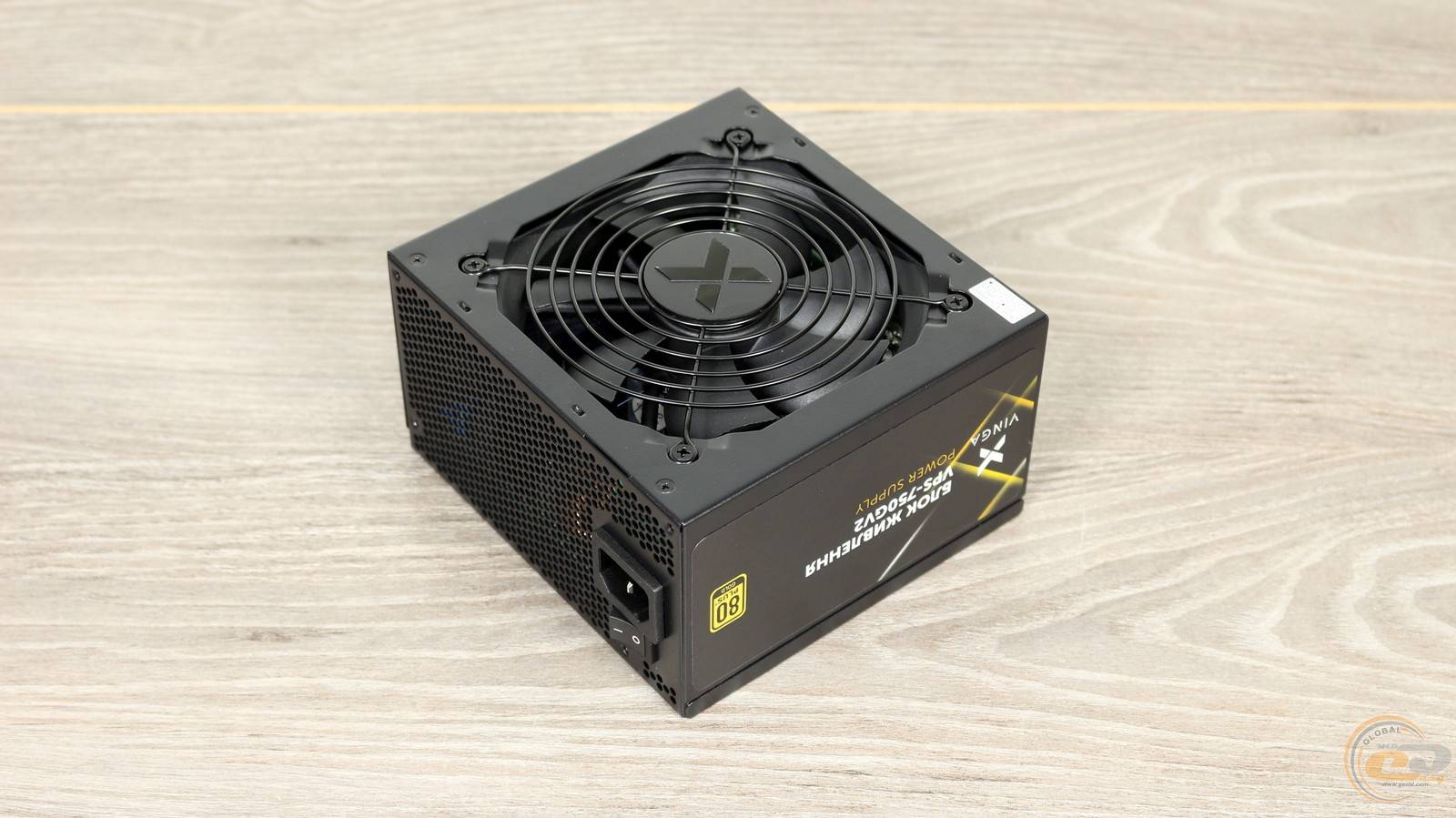

Vinga 750W (VPS-750GV2)

Vinga 750W (VPS-750GV3)

Похоже, что каждое новое поколение «золотых» блоков питания изменяет свой облик, и это явно идет им на пользу. Vinga 750W (VPS-750GV3) выглядит современно и сдержанно: не столь экстравагантно, как Vinga VPS-750G, и в то же время не так просто, как Vinga 750W (VPS-750GV2). Кроме того, габариты 150×150×86 мм позволяют устанавливать его даже в относительно компактные корпуса.

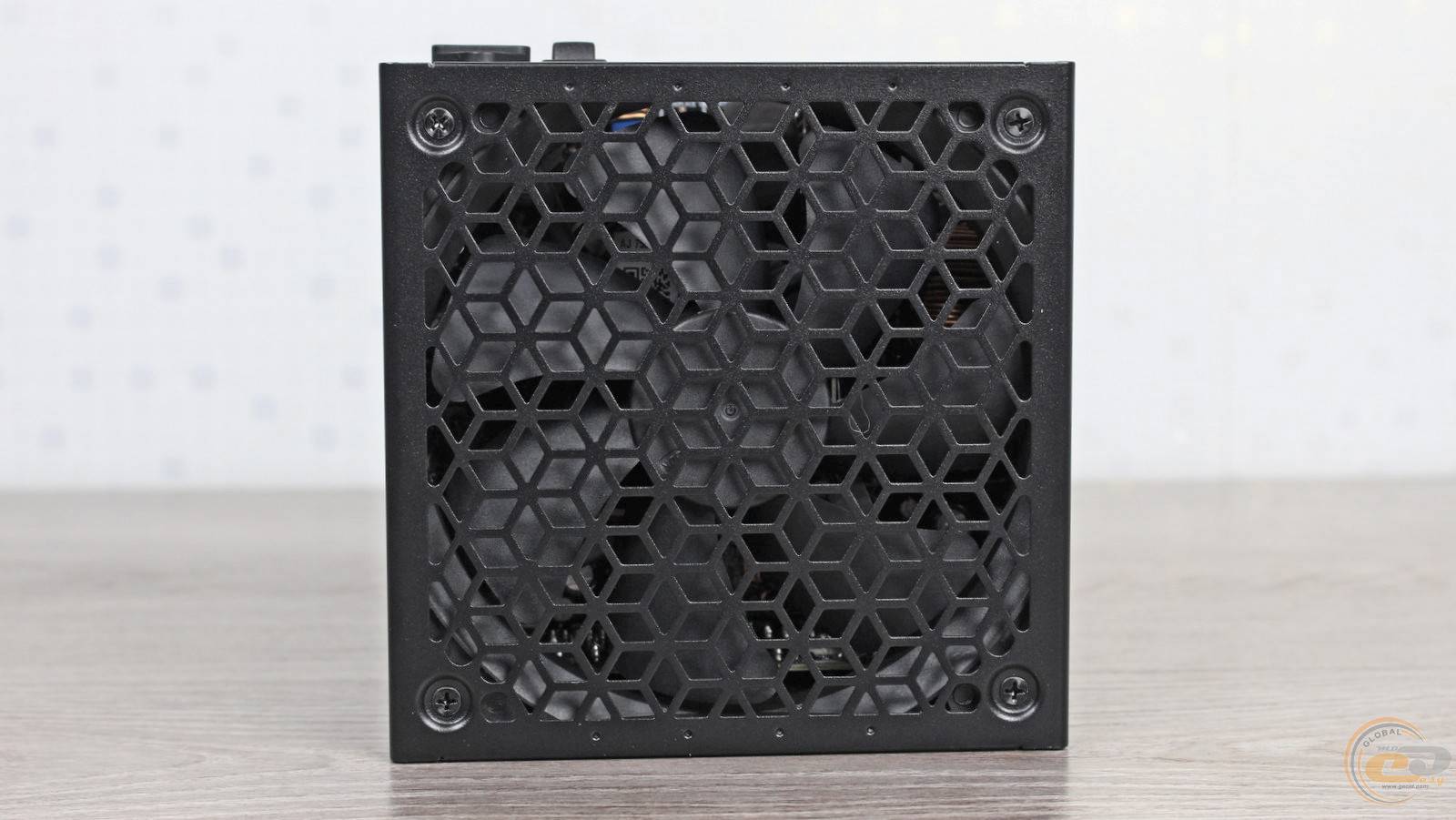

140-мм вентилятор выгодно отличает новинку на фоне предшественников, а ромбовидные вырезы на решетке придают ей стиля.

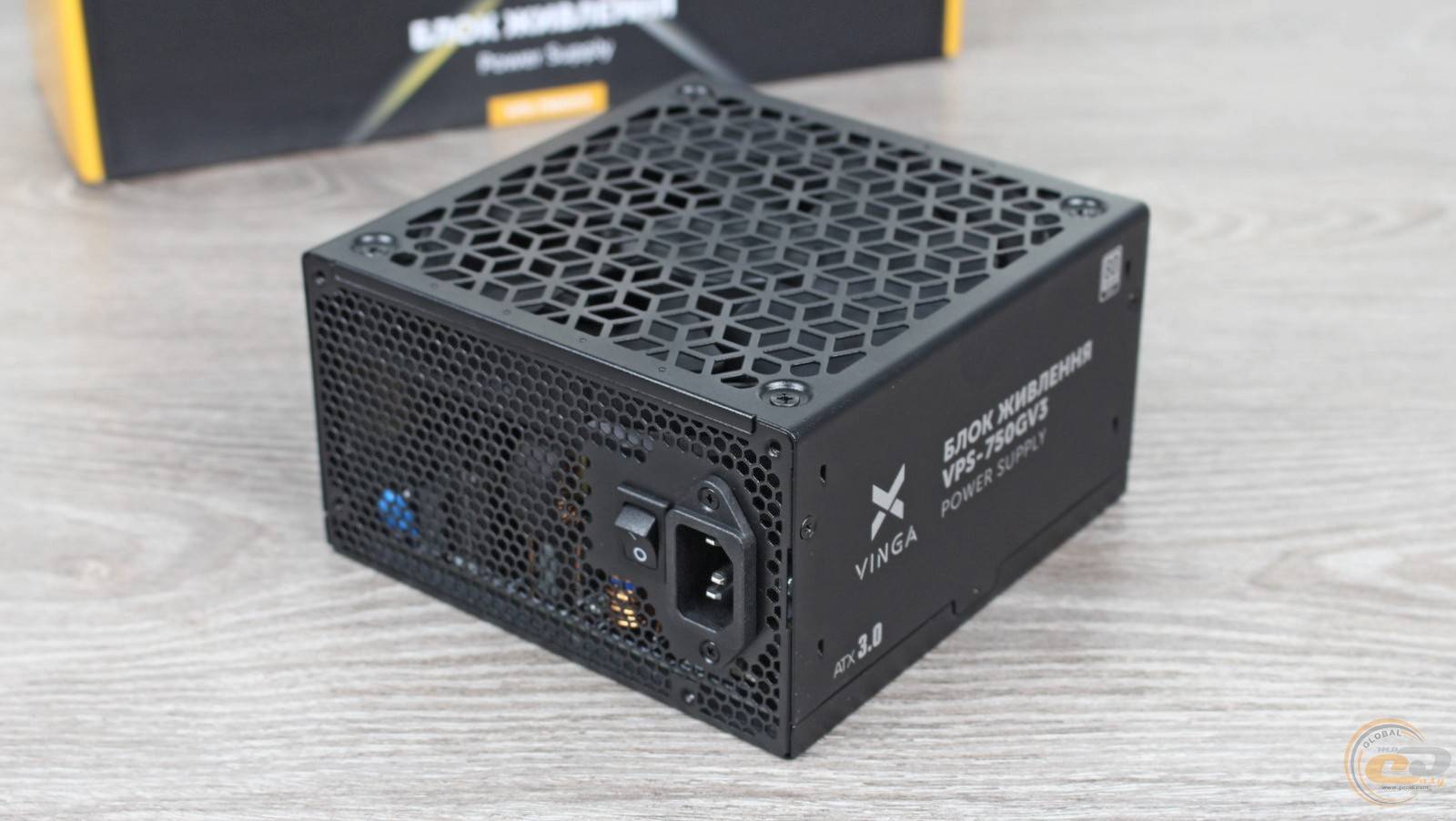

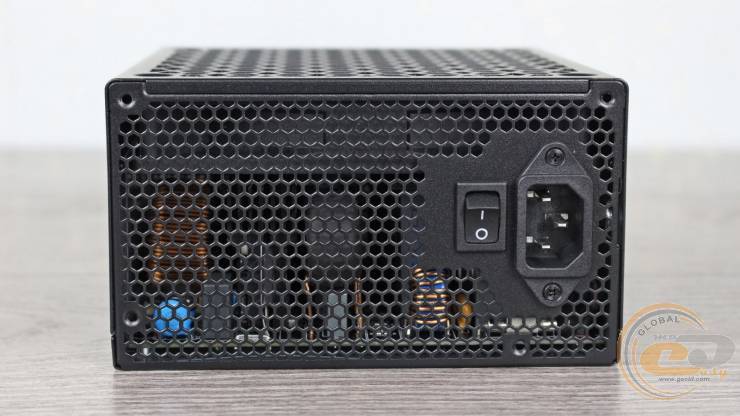

Тыльная часть выполнена традиционно: вентиляционные отверстия в виде сот, разъем питания и выключатель.

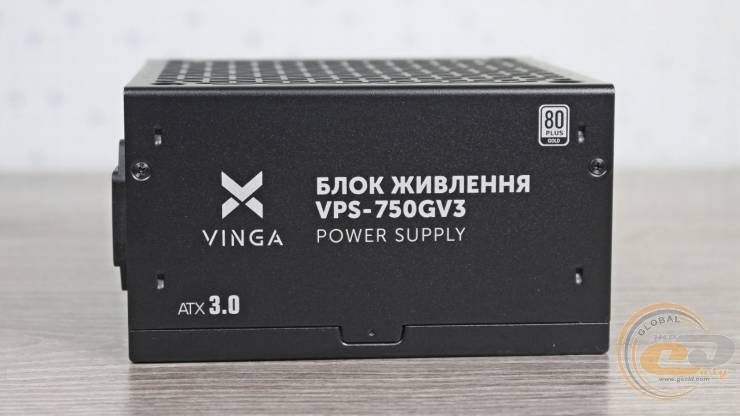

На боковых сторонах нанесены обозначения модели, соответствие стандарту ATX12V 3.0 и сертификату 80 PLUS Gold. При этом независимо от ориентации блока надпись всегда будет правильно направлена к пользователю.

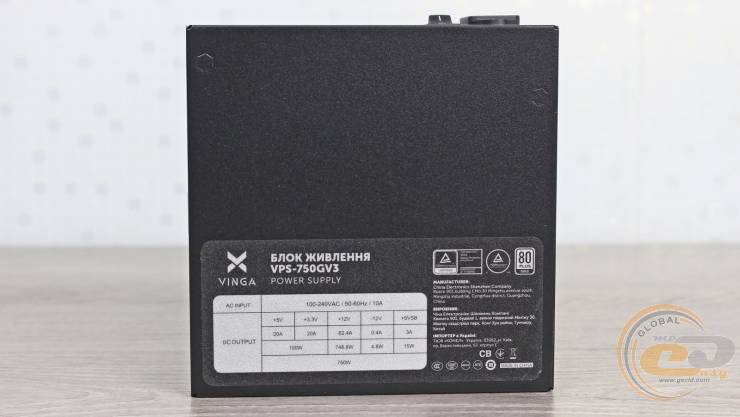

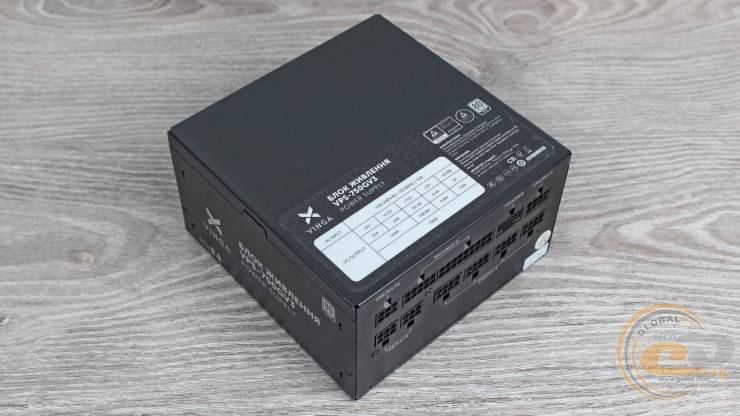

Ключевые характеристики указаны на этикетке. Среди них - наличие единой линии +12В мощностью 748,8 Вт, что является отличным показателем для 750-ваттника. Каналы +3,3В и +5В обеспечивают 100 Вт или по 20 А, что является вполне обычным показателем. Кроме того, устройство способно работать в широком диапазоне напряжений – от 100 до 240 В.

В общем, оформление Vinga 750W (VPS-750GV3) не такое яркое, как у предшественников, и это лишь плюс — блок легко впишется в любую сборку.

Модульные кабели получили индивидуальную тканевую оплетку – выглядит красиво, хотя толщину проводов оценить сложно.

Набор коннекторов включает в себя все необходимое:

Основные коннекторы — 20+4-контактный ATX и два 4+4-контактных ATX12V на общем кабеле. Запитать видеокарту помогут три классических 6+2-контактных PCIe (на двух отдельных проводах) и современный PCIe 5.0 (он же 12VHPWR). Да, это не самая новая версия PCIe 5.1 (12V-2×6), зато коннектор получил максимально возможную мощность 600 Вт. Для накопителей и периферии доступно шесть разъемов SATA и два PATA.

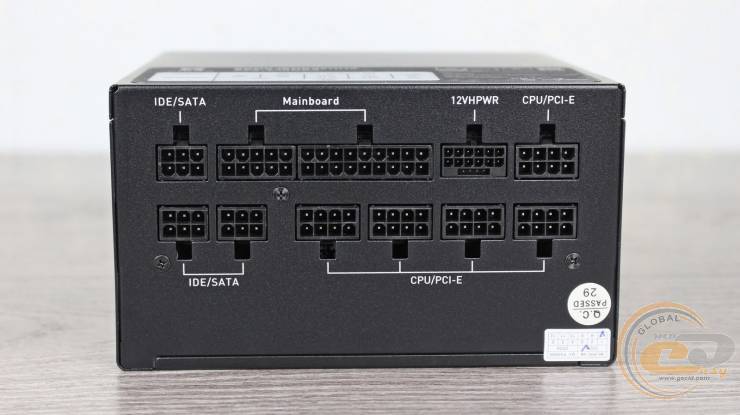

Все разъемы подписаны, а форма коннекторов исключает возможность неправильного подключения. Кстати, количество разъемов на корпусе больше, чем кабелей в комплекте. По всей видимости, это сделано для унификации с моделями мощностью 850 и 1000 Вт.

Внутреннее строение

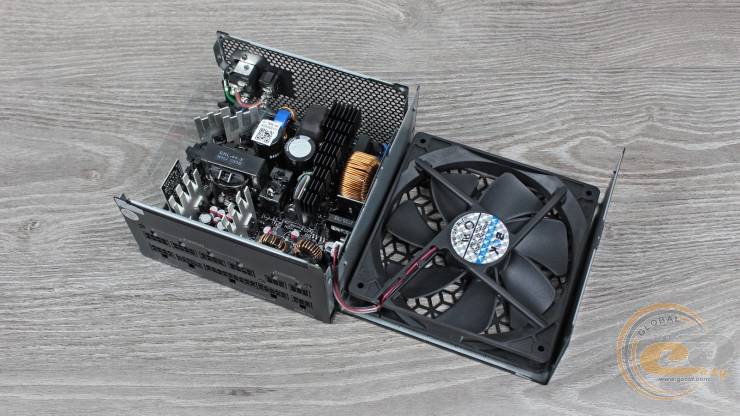

Внешний вид Vinga 750W (VPS-750GV3) производит положительное впечатление, но главное — что внутри.

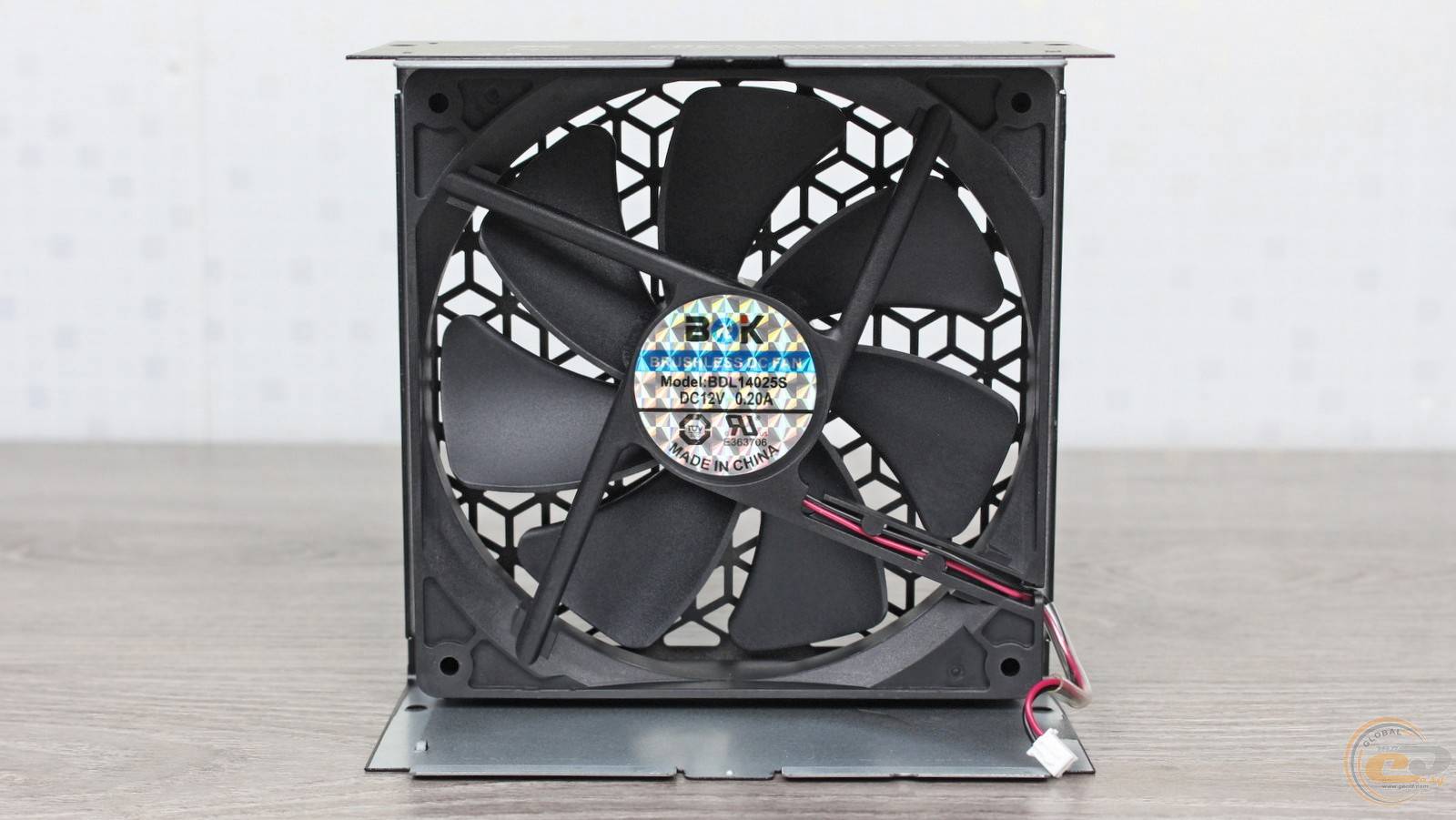

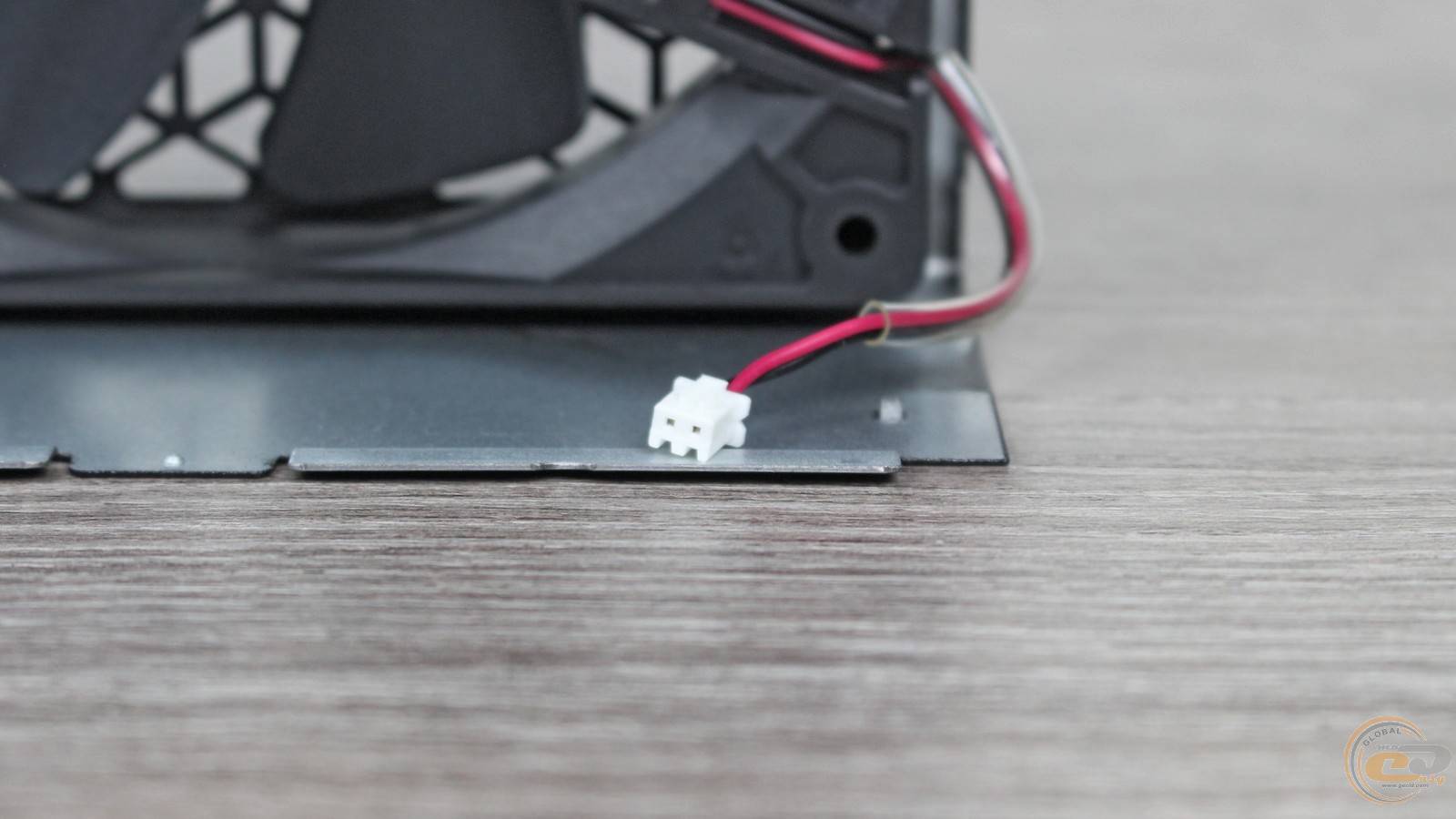

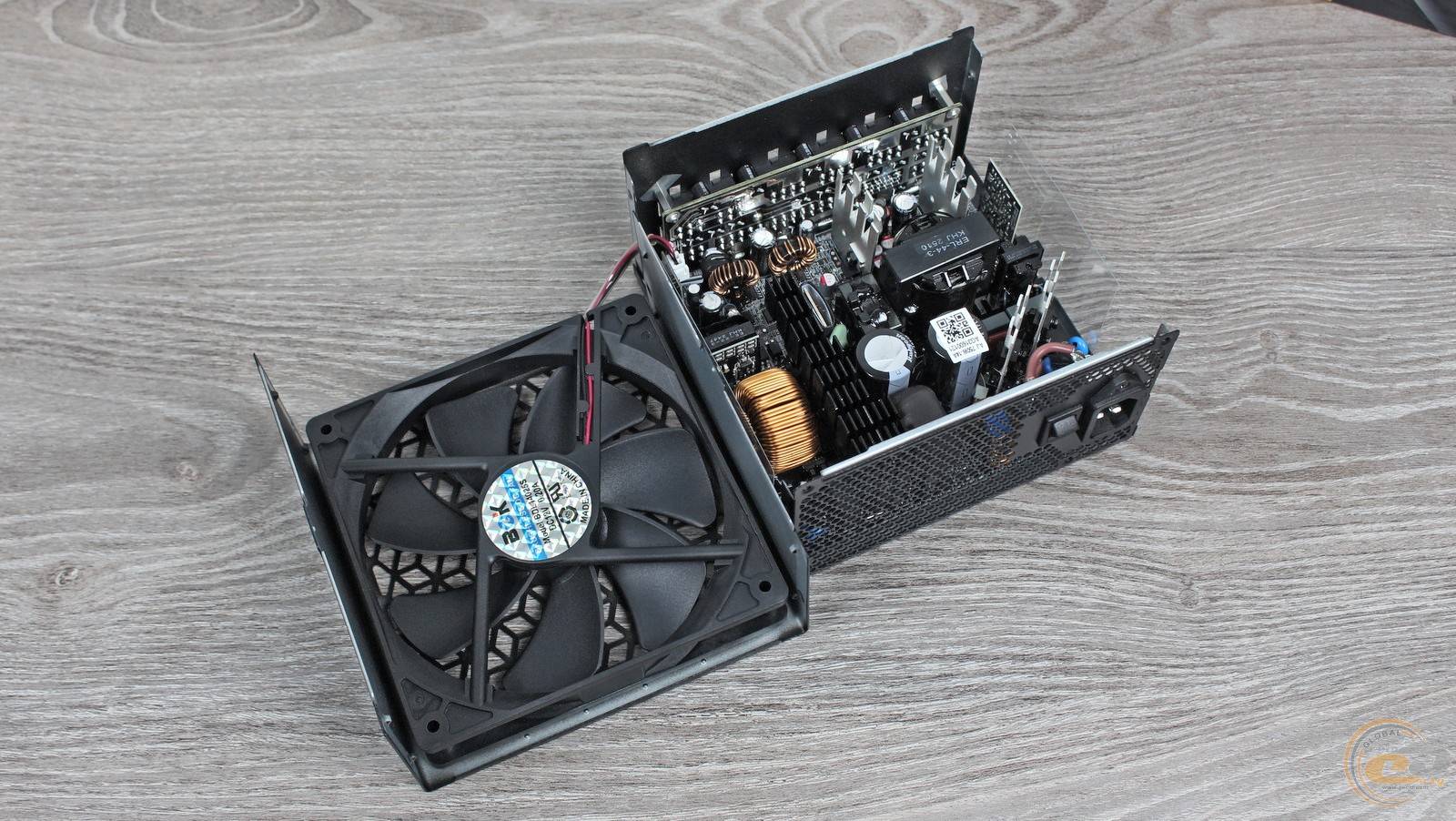

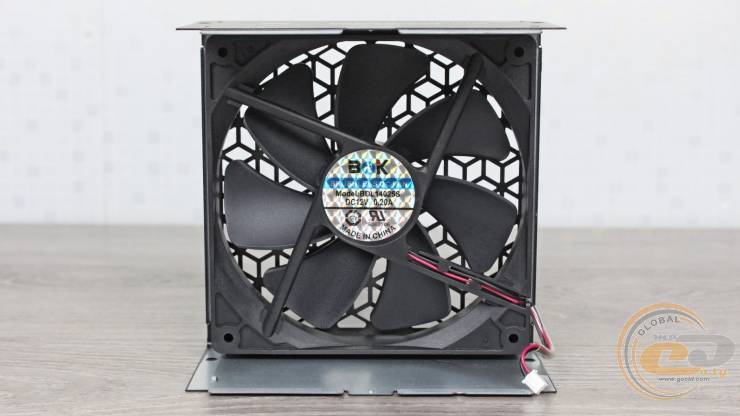

Установленный 140 мм вентилятор BDK BDL14025S потребляет до 2,4 Вт электроэнергии (12 В при 0,5 А) и подключается при помощи съемного 2-контактного коннектора. Буква S в маркировке указывает на использование подшипника скольжения (sleeve bearing) — решение бюджетное и менее надежное, чем FDB, примененное в предыдущей модели VPS-750GV2.

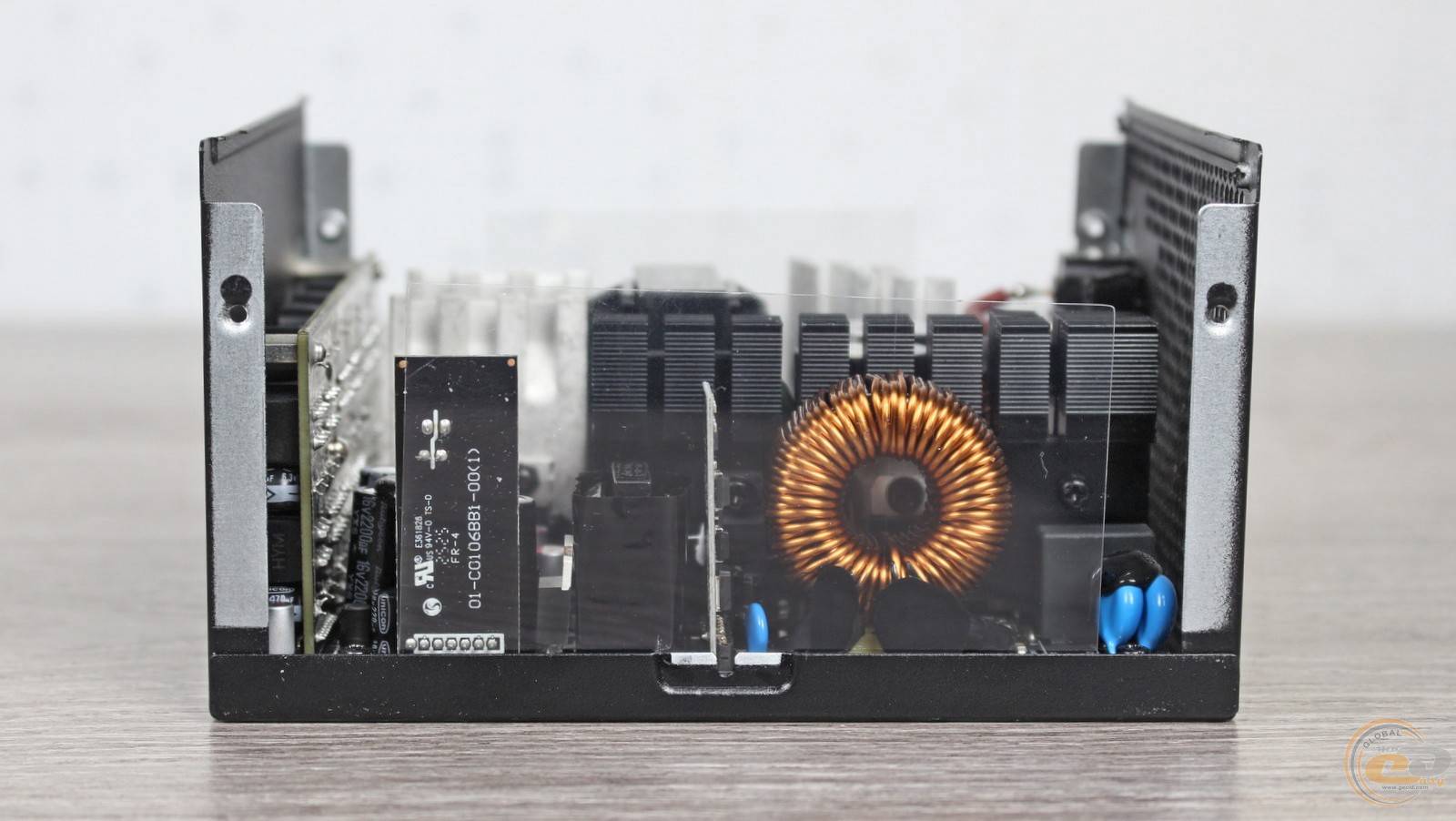

Переходим к элементам на печатной плате. Входной электромагнитный фильтр содержит необходимый набор из пары катушек, X- и Y-конденсаторов, а также варистора для защиты от скачков напряжения.

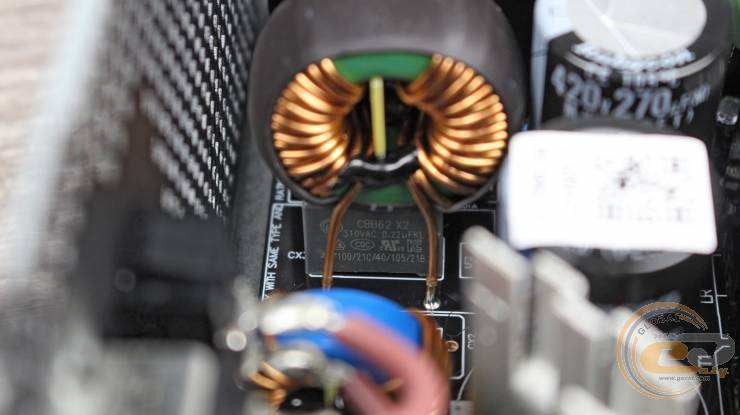

Один из X-конденсаторов расположен довольно необычно – под катушкой индуктивности.

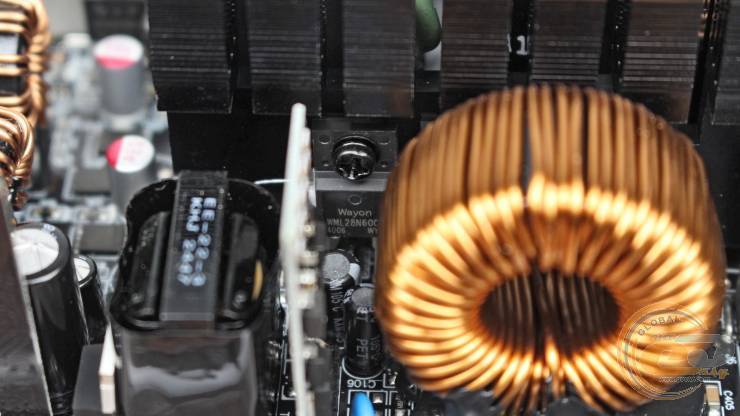

Находящийся рядом радиатор отводит тепло от диодной сборки и силовых элементов узла APFC, в частности полевого транзистора WAYON WML28N60C4. Отметим, что WAYON – китайский производитель компонентов среднего уровня, продукция которого обычно уступает решению ведущих брендов.

Габаритный дроссель узла APFC также находится на месте.

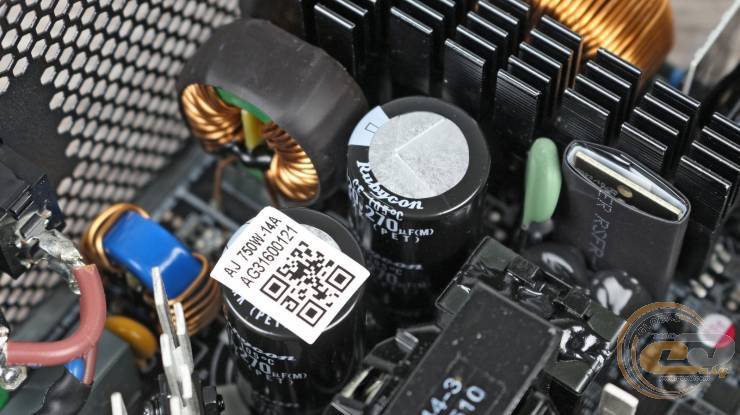

Не забыли и о термомисторе, который защищает от высоких пусковых токов. Входных конденсаторов здесь два – это высокотемпературные элементы от японской компании Rubycon общей емкостью 540 мкФ (2 х 270 мкФ). Для недорогого 750-ватника это довольно хороший показатель.

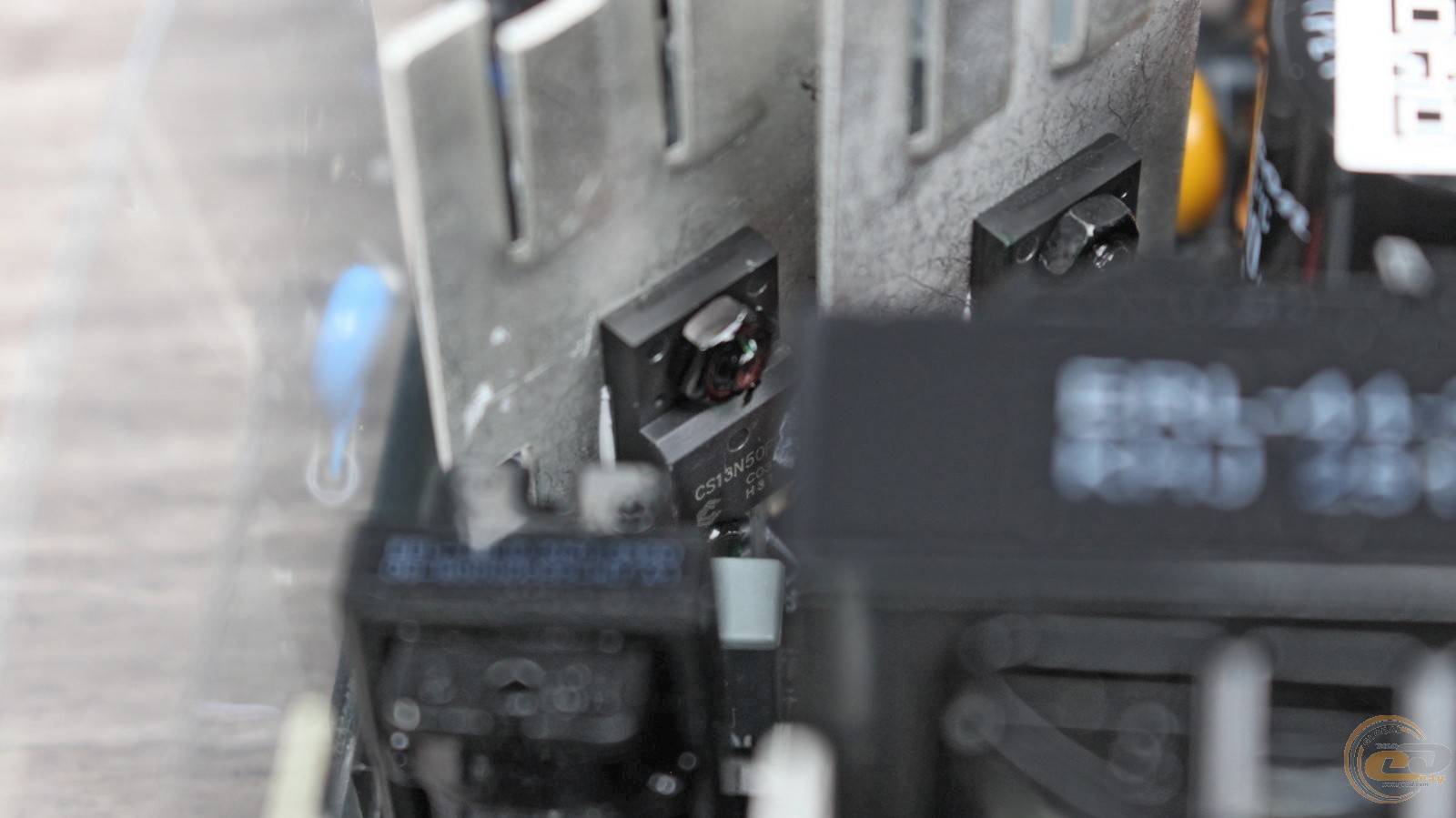

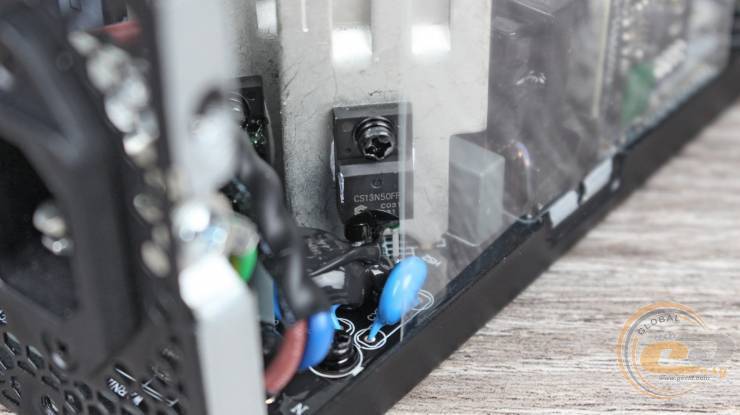

Ключами первичного преобразователя являются четыре транзистора CS13N50FF китайского происхождения, расположенные на двух радиаторах. Формально это говорит об применение схемы Full Bridge, однако наличие пары характерных конденсаторов свидетельствует о Half Bridge с удвоенными ключами для равномерного распределения тепла и повышения надежности.

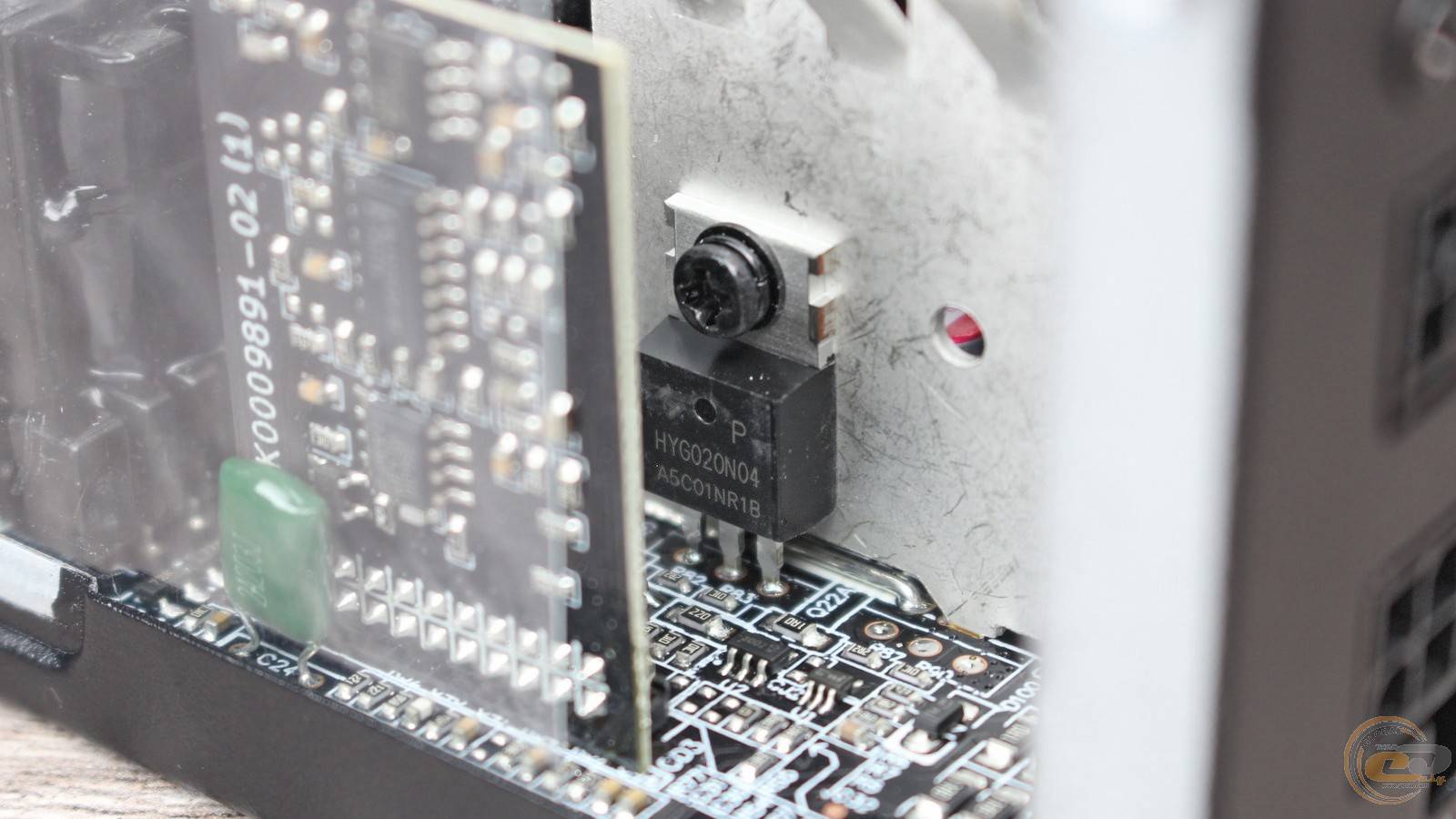

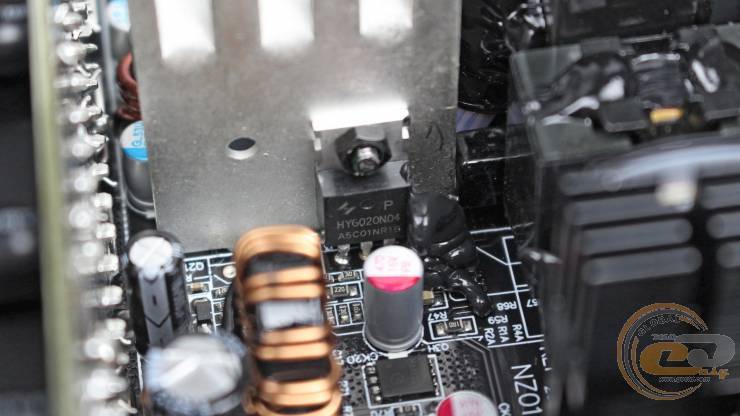

Сзади трансформатора есть еще два алюминиевых радиатора с четырьмя транзисторами HUAYI Semiconductor HYGO20N04 среднего уровня качества.

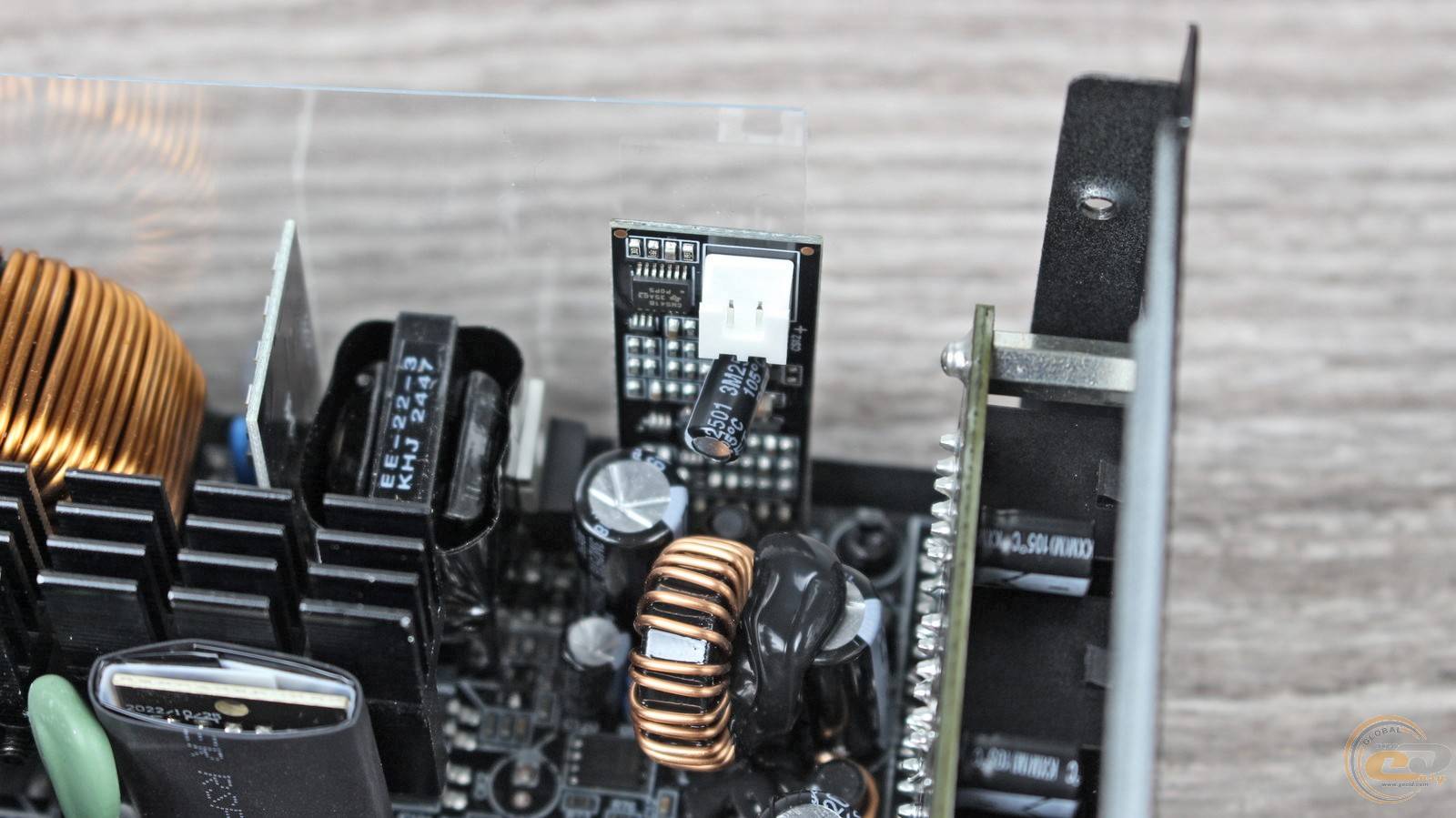

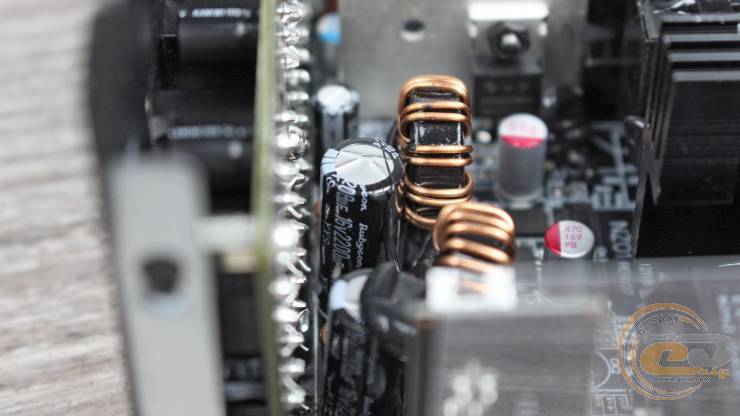

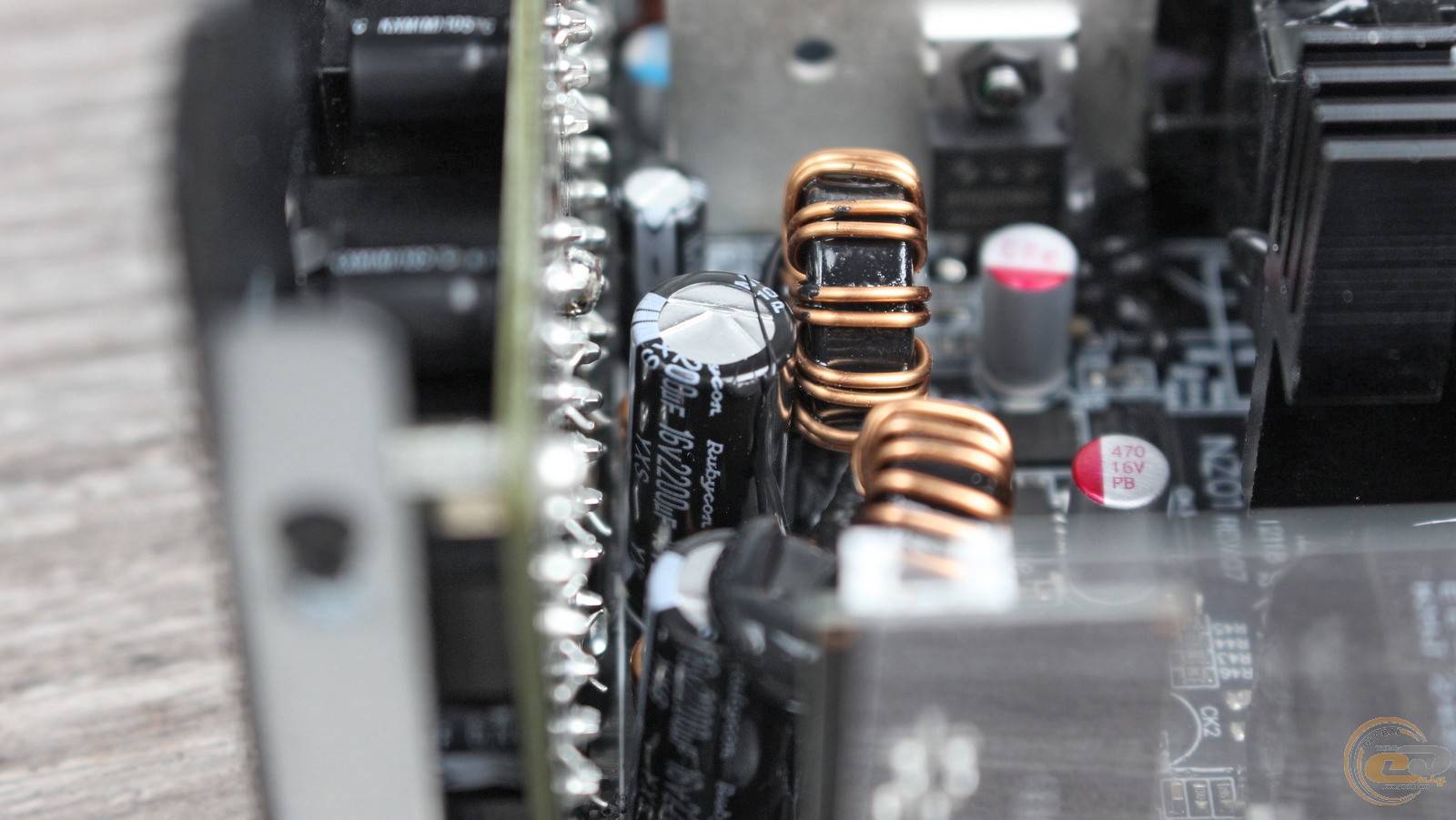

А вот дальше работают четыре полевых транзистора Infineon – уже высокого класса. Рядом распаяны надежные твердотельные конденсаторы и катушки, отвечающие за формирование младших каналов +3,3В и +5В.

Кроме того, в составе устройства использовано немало высокотемпературных электролитов от японской Rubycon, а также ряд полимерных элементов.

Что еще понравилось, передача напряжения на плату с выходными разъемами осуществляется по токопроводящим дорожкам, а не с помощью проводов, как это часто бывает на доступных устройствах.

Блок питания Vinga 750W (VPS-750GV3) оснащен рядом защит:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP).

В этом списке не хватает только OPP — защиты от перегрузки по мощности. Интересно, что в доступных моделях чаще экономят именно на OCP, тогда как здесь он реализован.

Кросс-нагрузочные характеристики

Пора проверить, как Vinga 750W (VPS-750GV3) ведет себя на практике. Начнем с кросс-нагрузочных тестов трех основных линий, где стандарт ATX12V допускает отклонение напряжений на уровне ±5% от номинала.

По результатам тестирования на основных линиях питания были зафиксированы следующие отклонения:

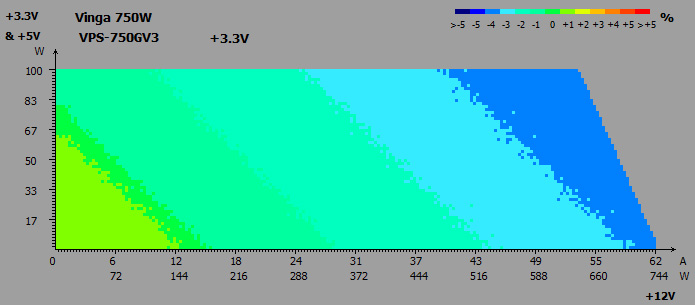

• линия +3,3В: от –4% до +1%;
• линия +5В: от –5% до +1%;
• линия +12В: от –1% до +1%.

Все значения оставались в пределах нормы, хотя проседания на линии +5В достигали предельных –5%. Правда, это наблюдалось при одновременной значительной нагрузке на +12В и более 50 Вт на младшие каналы — а в реальных условиях такой сценарий случается редко.

Шумы и пульсации

Для стандарта ATX12V предусмотрены следующие допустимые нормы, касающиеся уровня пульсаций (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

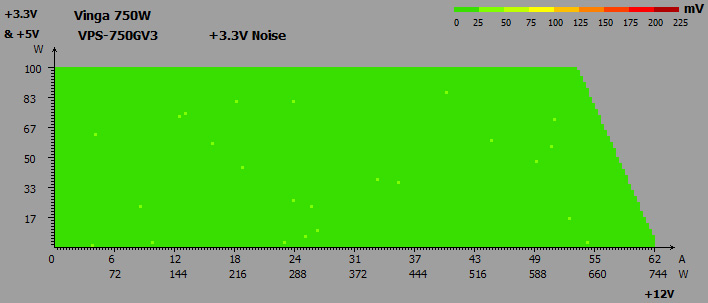

С пульсациями все в полном порядке: на всех трех линиях они не превышали 50 мВ, что можно назвать хорошим результатом.

Дежурная линия питания + 5VSB

Дежурная линия питания также радует минимальными отклонениями в пределах от 5,12 до 4,94 В, или от +2,4% до -1,2%.

PF

Таблица, показывающая изменение PF в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Узел APFC работает эффективно: уже при потребляемой мощности в 220 Вт коэффициент PF достигает 0,94, а максимальное значение составляет 0,99.

КПД

При нагрузке 20%, 50% и 100% от номинала КПД превышал 88%, 92% и 88% соответственно, что подтверждает соответствие сертификату 80 PLUS Gold.

Система охлаждения и температурный режим

Приятным бонусом Vinga 750W (VPS-750GV3) является гибридный режим работы системы охлаждения. До нагрузки 400 Вт вентилятор вообще не вращается. Дальше он стартует при 530 об/мин и до 600 Вт работает очень тихо. С ростом нагрузки шум повышается, но остается тихим до 700 Вт и ниже среднего на последних 50 Вт диапазона. Максимальная скорость составляет вполне комфортные 1380 об/мин.

После 15 мин работы при 730-ваттной нагрузке главный трансформатор прогрелся до 73°C, что является отличным показателем. Другие узлы остаются заметно холоднее, причем в помещении во время тестирования было довольно тепло — +25°C.

Испытание на реальной конфигурации

Возможности Vinga 750W (VPS-750GV3) мы проверили на системе со 170-ваттным процессором AMD Ryzen 9 7900X и 350-ваттной видеокартой Palit GeForce RTX 3090 GamingPro.

Компонент	Модель
Процессор	AMD Ryzen 9 7900X (Socket AM5, 12 / 24 x 4,7 – 5,6 ГГц, TDP 170 Вт)
Кулер	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	ASUS TUF GAMING X870-PRO WIFI7 W NEO (AMD X870, Socket AM5, DDR5, ATX)
Оперативная память	2 × DDR5-6000 16 ГБ Kingston FURY DDR5 (KF560C40BBAK2-32)
Видеокарты	Palit GeForce RTX 3090 GamingPro
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Измерения проводились в режимах "Простой" и "Максимальная нагрузка" (с помощью теста FurMark Donut (GK) в утилите MSI Kombuster). В результате были получены следующие значения:

Использование DC-DC преобразователей положительно повлияло на стабильность. Независимо от нагрузки напряжения оставались очень близкими к номинальным значениям, отклоняясь лишь на 1,4–2,7%. Проседаний не было, а разница на +12В между простоем и нагрузкой составила скромные 1,4%. Более того, на реальной конфигурации каналы +3,3В и +5В и вовсе порадовали отличной стабильностью.

Энергопотребление в простое и выключенном состоянии компьютера

Вдобавок тестируемое устройство потребляет всего 2 Вт в выключенном состоянии компьютера и 4 Вт в спящем режиме.

Итоги

В общем, блок питания Vinga 750W (VPS-750GV3) произвел очень приятное впечатление. По сравнению с предшественником VPS-750GV2 он получил обновленный дизайн, увеличенный 140-мм вентилятор и стал тише. В значительной степени этому способствует появление гибридного режима работы системы охлаждения, благодаря которому до нагрузки около 400 Вт пропеллер не вращается вовсе. При этом температуры всех ключевых компонент остаются в комфортных пределах.

Еще одним важным улучшением стало появление 600-ваттного разъема PCIe 5.0 (12VHPWR), которого не хватало предыдущим моделям. Кроме того, хотелось бы видеть более современный коннектор PCIe 5.1 (12V-2×6).

В то же время сохранено большую часть преимуществ предшественника: сертификат 80 PLUS Gold, полностью модульная система кабелей, японские конденсаторы и хорошая стабилизация напряжений. В основе устройства лежит эффективная полумостовая схемотехника, правда, силовые элементы здесь преимущественно китайского происхождения. А вот определенным шагом назад можно считать применение вентилятора на подшипнике скольжения вместо FDB-решения.

В итоге Vinga 750W (VPS-750GV3) смотрится одним из самых интересных блоков питания в своем ценовом сегменте. За ₴3900 или $90 он предлагает японские конденсаторы, высокую энергоэффективность, модульные кабели, 600-ваттный разъем PCIe 5.0 (12VHPWR) и тихую работу. А трехлетняя гарантия только придает уверенность в выборе.

Достоинства:

• очень высокий уровень КПД (80 PLUS Gold);
• DC-DC-преобразователи во вторичном цепи;
• использование японских высокотемпературных электролитических конденсаторов и полимерных компонентов;
• хорошее состояние напряжений на основных линиях питания;
• отсутствие проседаний напряжений даже при подключении мощной конфигурации;
• наличие ряда защит;
• возможность работы в широком диапазоне сетевого напряжения;
• три 6+2-контактных разъема PCIe и один 600-ваттный PCIe 5.0 (12VHPWR);
• полностью модульная система кабелей;
• эффективная и тихая система охлаждения с гибридным режимом;
• бесшумная работа до нагрузки 400 Вт;
• небольшие размеры (длина 150 мм);
• доступная цена;
• 3 года гарантии.

Особенности:

• использование коннектора PCIe 5.0 (12VHPWR) вместо более современного PCIe 5.1 (12V-2×6);
• вентилятор на основе подшипника скольжения.

Автор: Олесь Пахолок

Выражаем благодарность компании BRAIN Computers, официальному представителю Vinga, за предоставленный для тестирования блок питания.
