Обзор Vinga 850W (VPS-850GV3): «золотой» 850-ваттник за менее чем $100

Мы уже познакомились с довольно доступными «золотыми» блоками питания Vinga мощностью 750 Вт и 1000 Вт — модели с японскими электролитическими и надежными полимерными конденсаторами, модульным подключением кабелей и коннектором PCIe 5.0 (12VHPWR). В то же время экономия сказалась на использовании подшипника скольжения в вентиляторе и некоторых силовых элементах китайского происхождения.

Неудивительно, что все перечисленное относится и к промежуточной модели мощностью 850 Вт, Vinga 850W (VPS-850GV3), с ценником ₴4389 (около $98). Насколько же она шумная, как хорошо охлаждается, какие имеет выходные показатели и не скрывает ли каких-то сюрпризов — об этом расскажем далее.

Спецификация

Модель	Vinga 850W (VPS-850GV3)
Тип	ATX12V 3.0
Максимальная мощность, Вт	850
Мощность по каналу +12В, Вт.	849,6
Мощность линий +3,3В и +5В, Вт.	100
Количество линий +12В	1
Максимальный ток канала +3,3В, А	20
Максимальный ток канала +5В, А	20
Максимальный ток канала +12В, А	70,5
Максимальный ток канала –12В, А	0,4
Максимальный ток канала +5Vsb (дежурная линия питания), А	3,0
Входное напряжение, В	100 − 240
Входной ток, А	10
КПД, %	≤93
Сертификация 80 PLUS	Gold
Метод компенсации коэффициента мощности	Активный
Коэффициент мощности (PF), %	≤98
PCIe-разъемов	3 (6+2-контактные)
Разъем PCIe 5.0 (12VHPWR)	1 (600 Вт)
Модульный	Да
Размеры вентилятора, мм	140 × 140 × 25
Тип подшипника вентилятора	Скольжения (Sleeve)
Защиты	OVP, UVP, OCP, OTP, SCP
Размеры (Д×Ш×В), мм	150 × 150 × 86
Гарантия, лет	3
Страница устройства	Vinga 850W (VPS-850GV3)
Сайт производителя	Vinga
Страница для покупки	Vinga 850W (VPS-850GV3)

Упаковка и комплект поставки

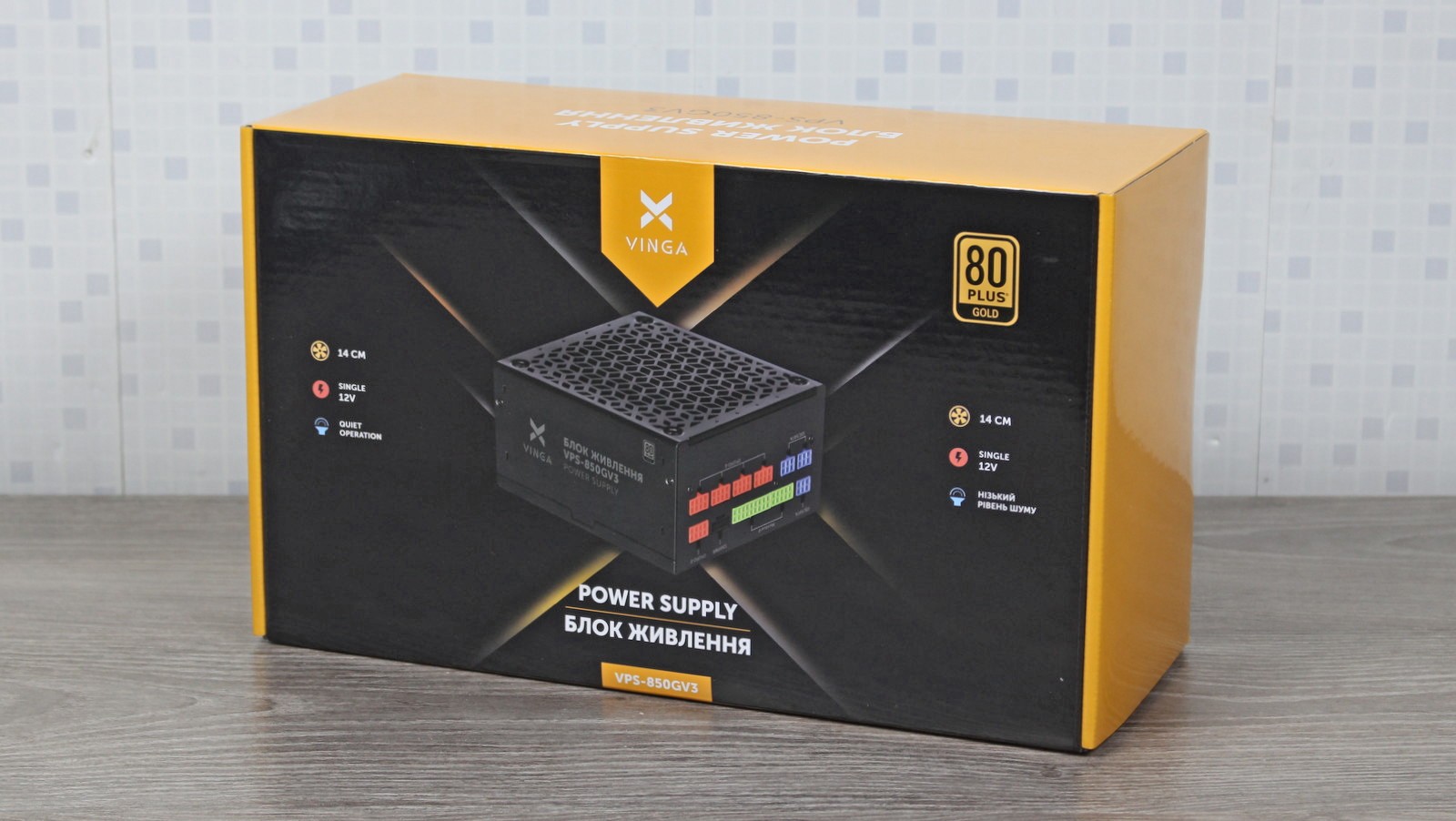

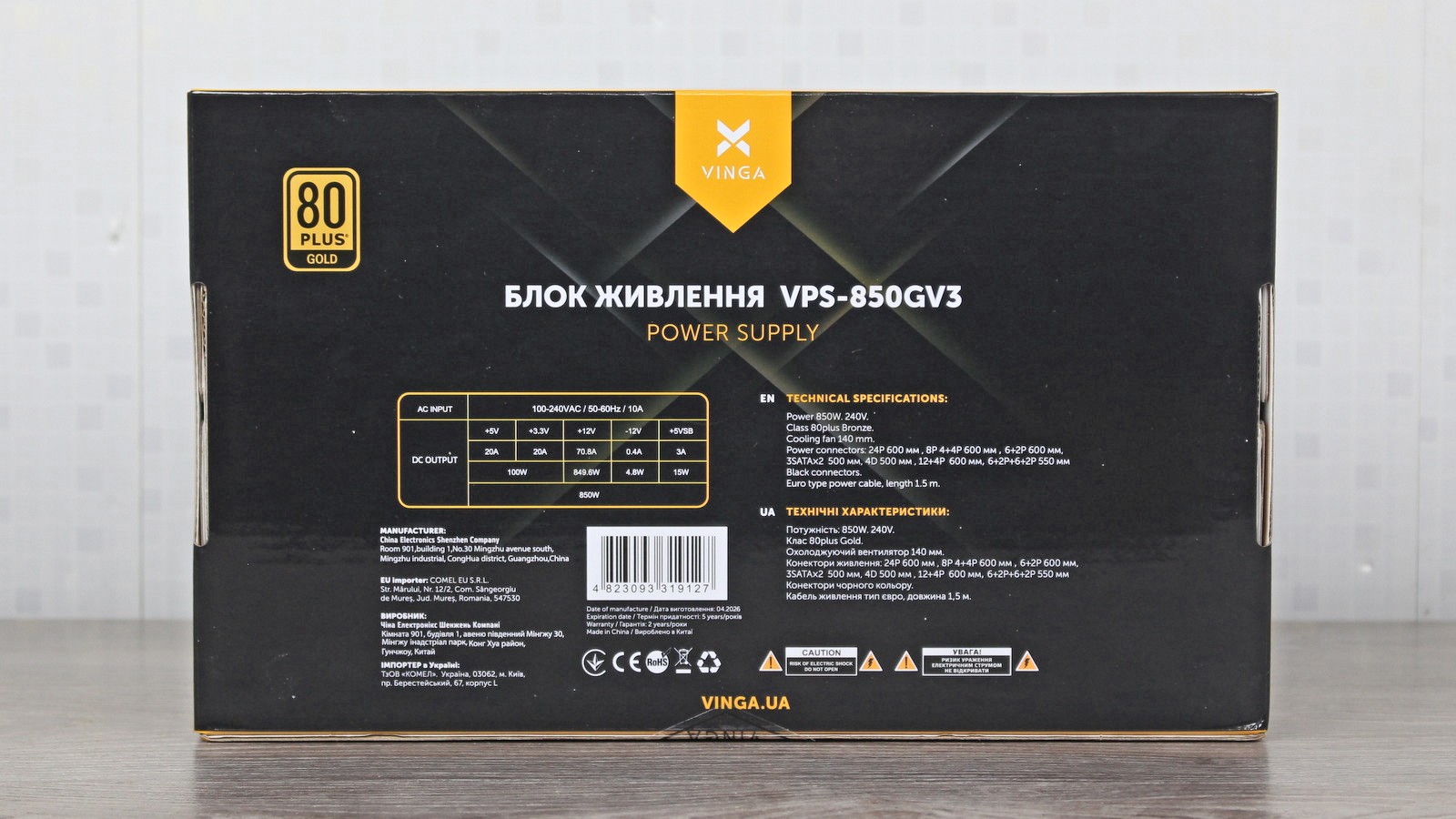

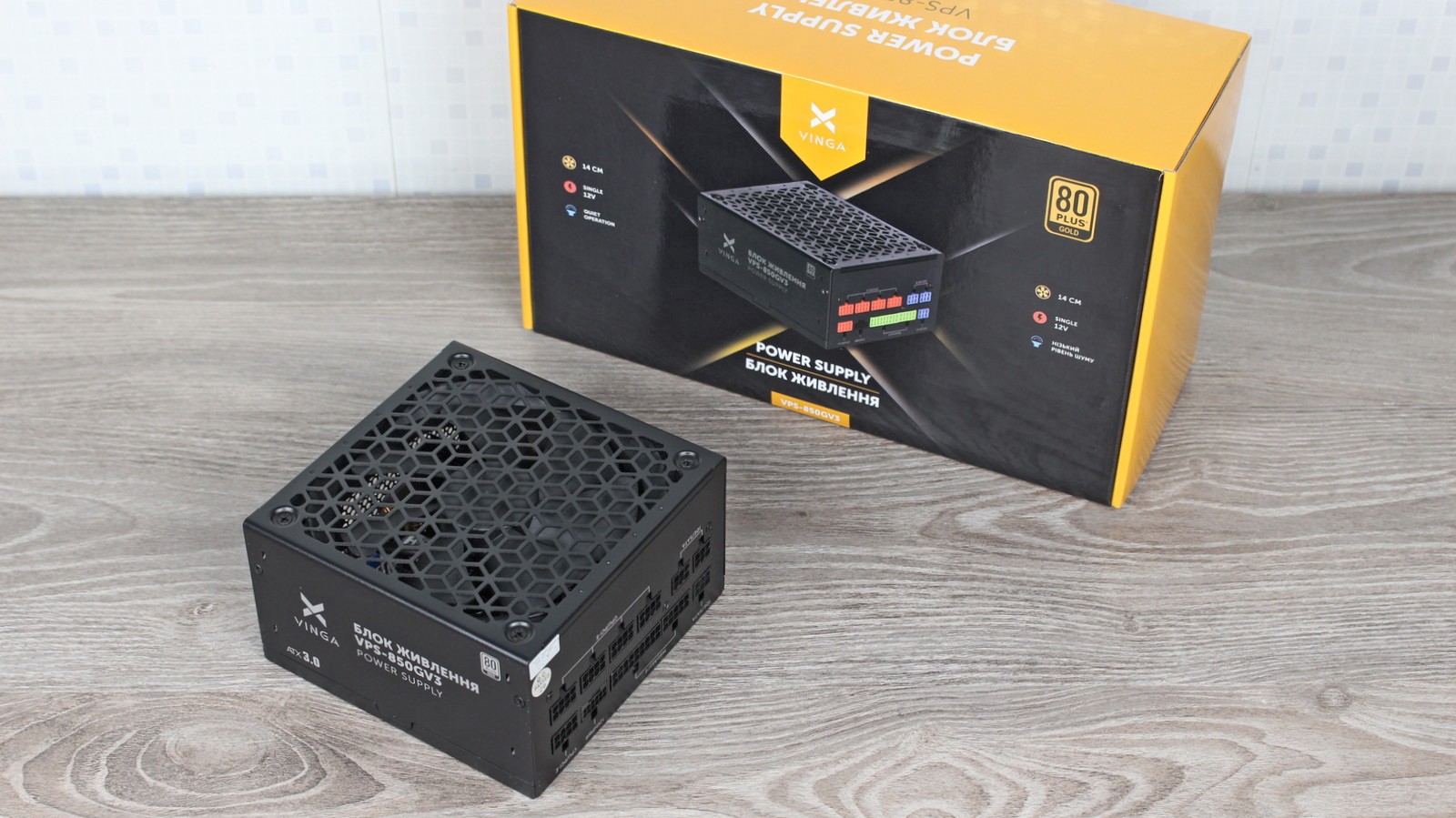

Достаточно информативная коробка с украинским переводом все же содержит ряд неточностей.

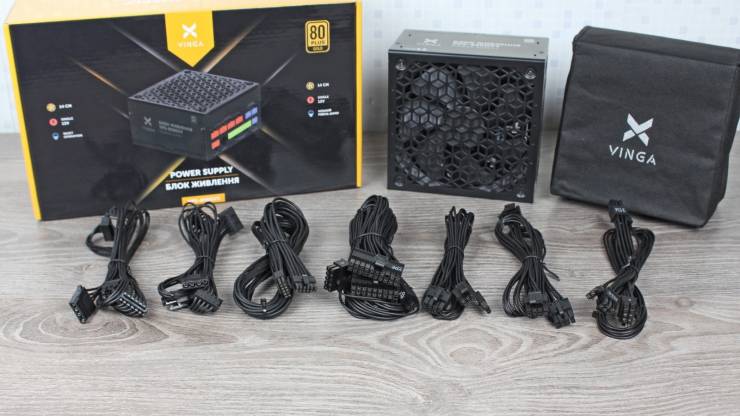

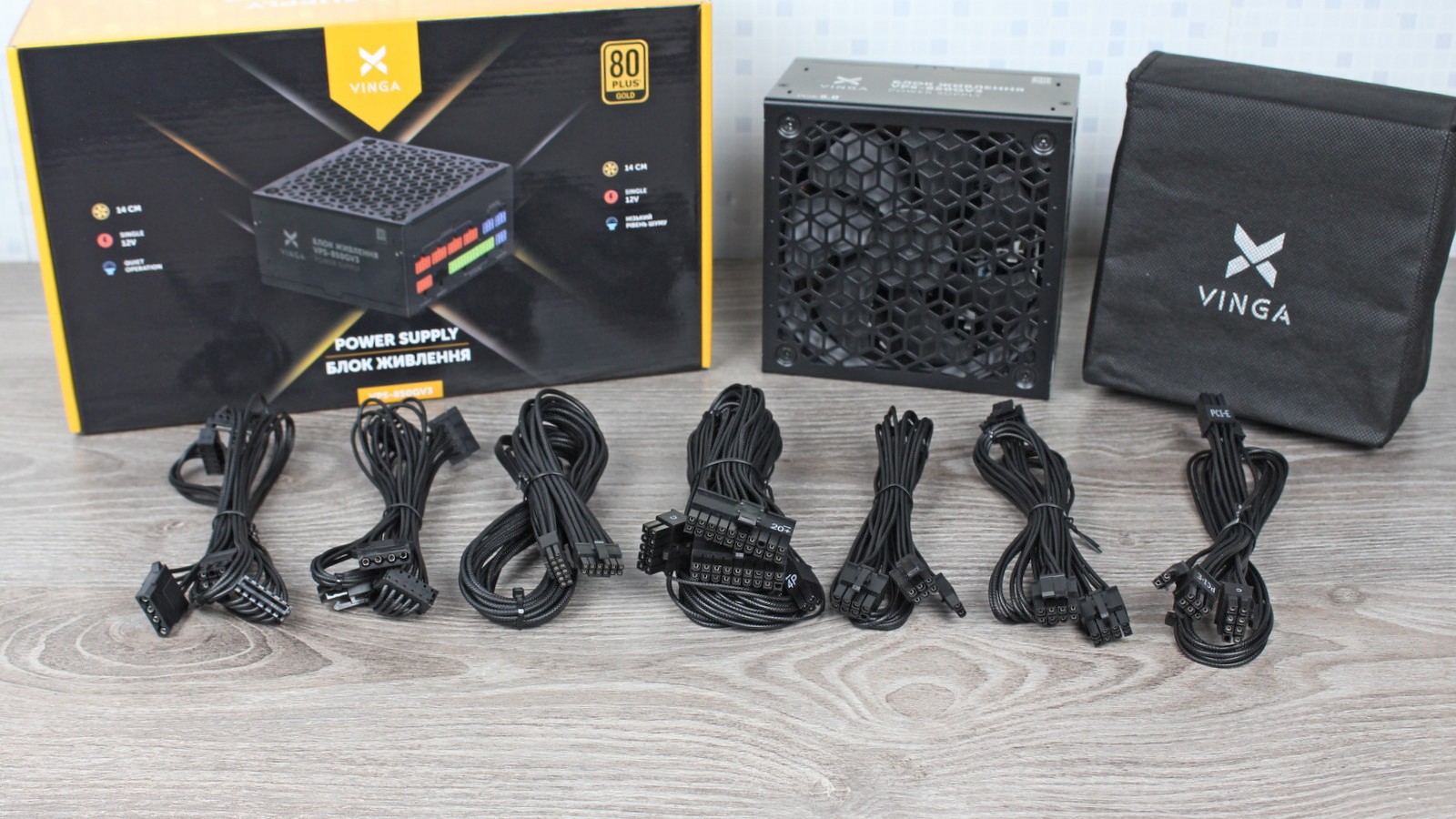

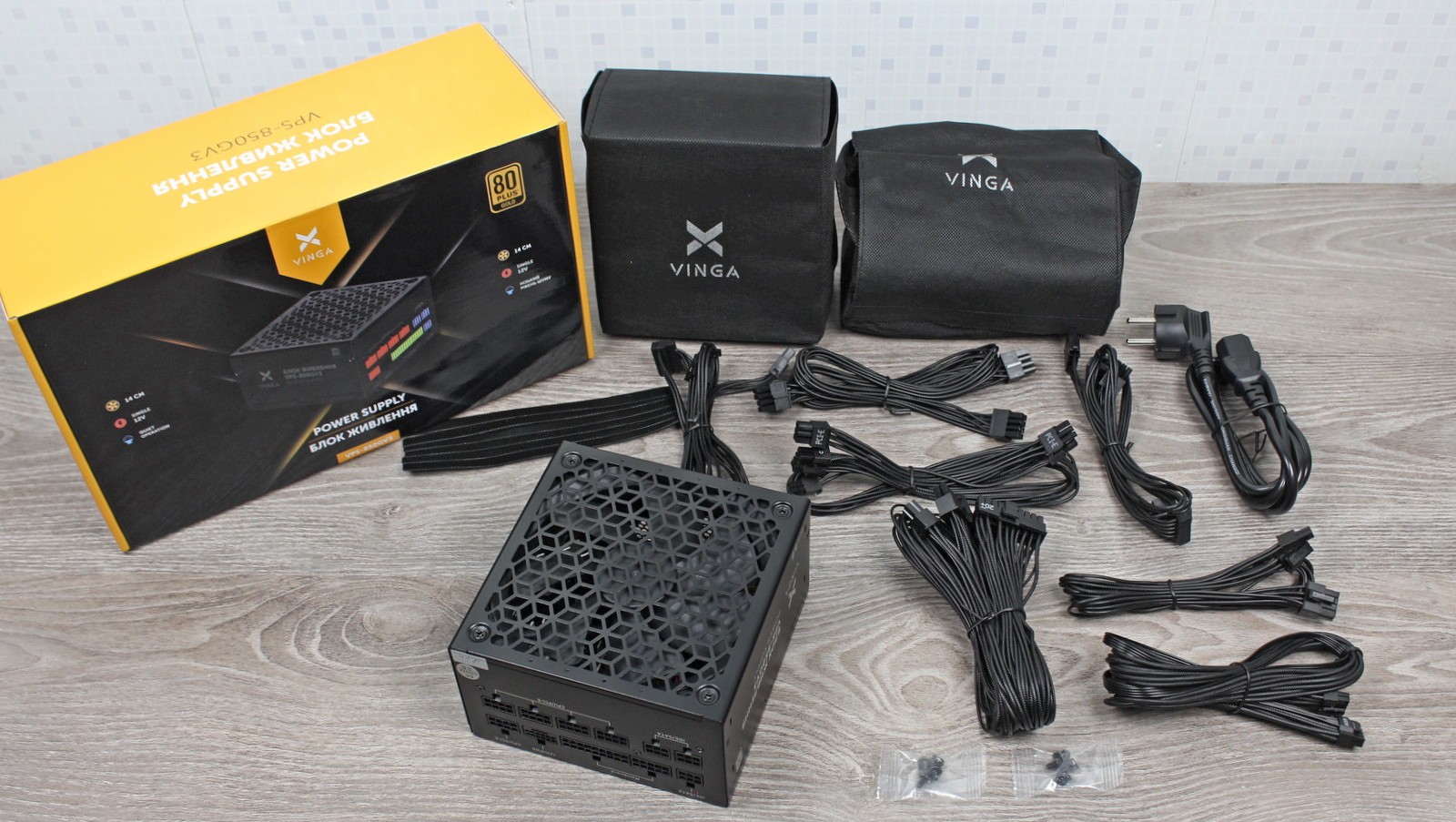

Комплектация аналогична младшей и старшей моделям: до кабеля питания и модульных кабелей положили также крепежные винты, стяжки-липучки и целых два чехла.

Внешний вид

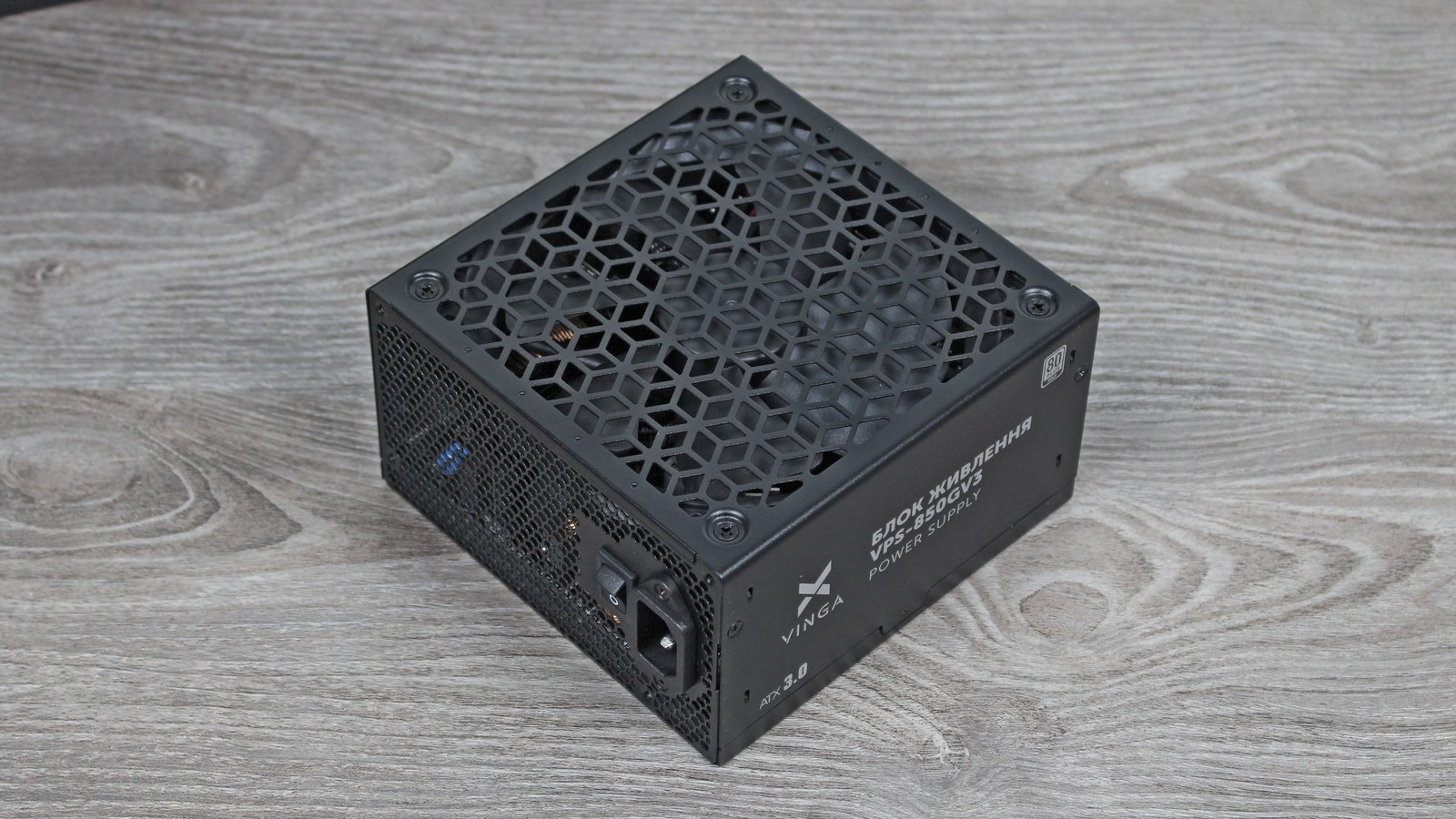

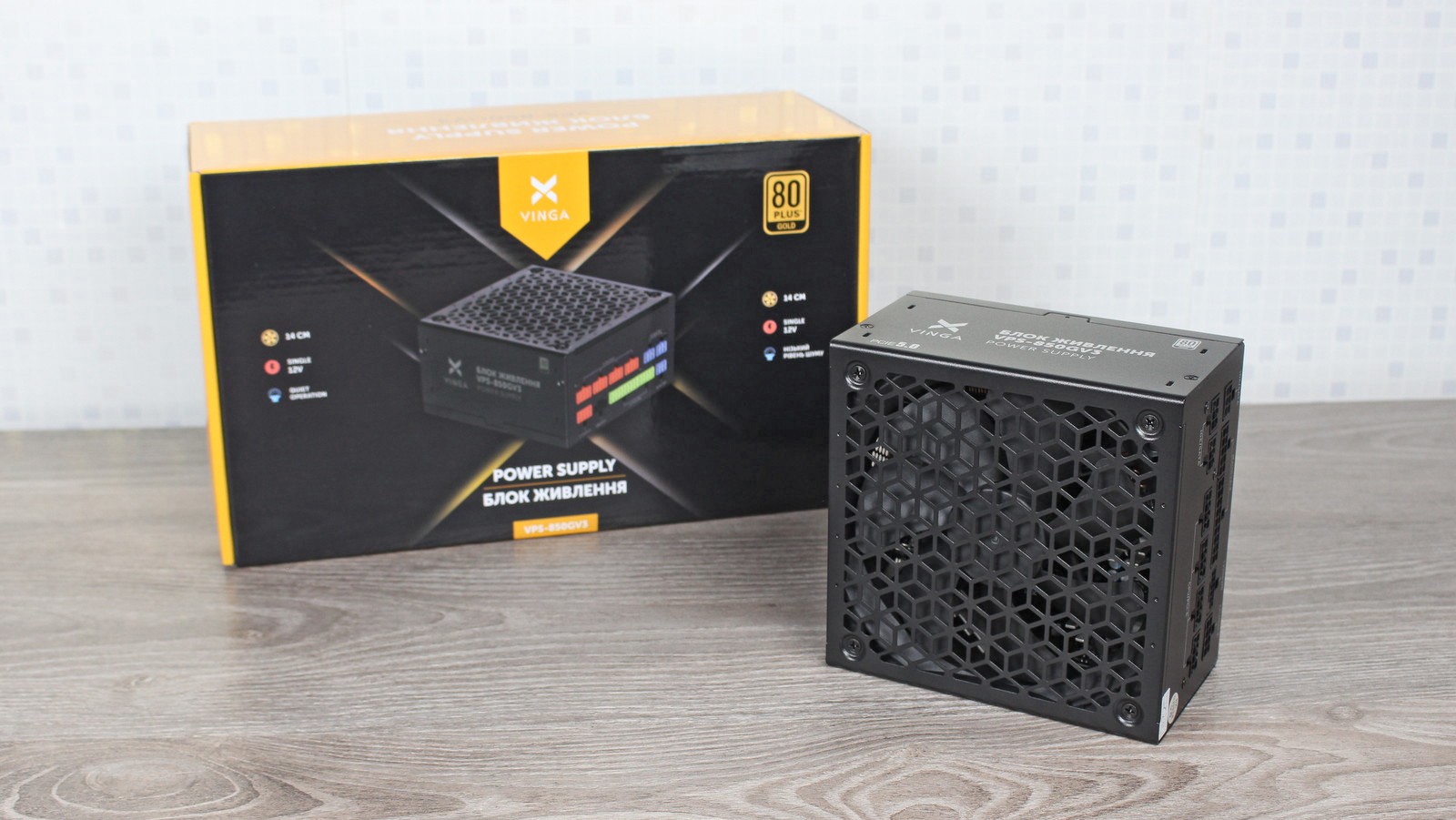

Дизайн Vinga 850W (VPS-850GV3) свежий и в меру оригинальный. Черный матовый корпус впишется как в темную, так и в светлую сборку, а хорошей совместимости способствуют компактные размеры 150×150×86 мм.

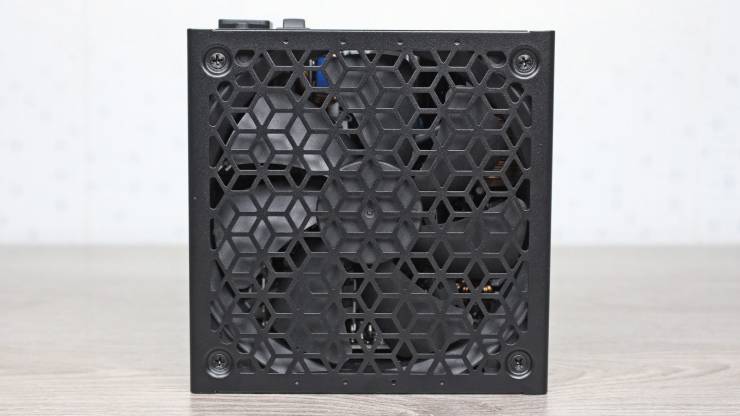

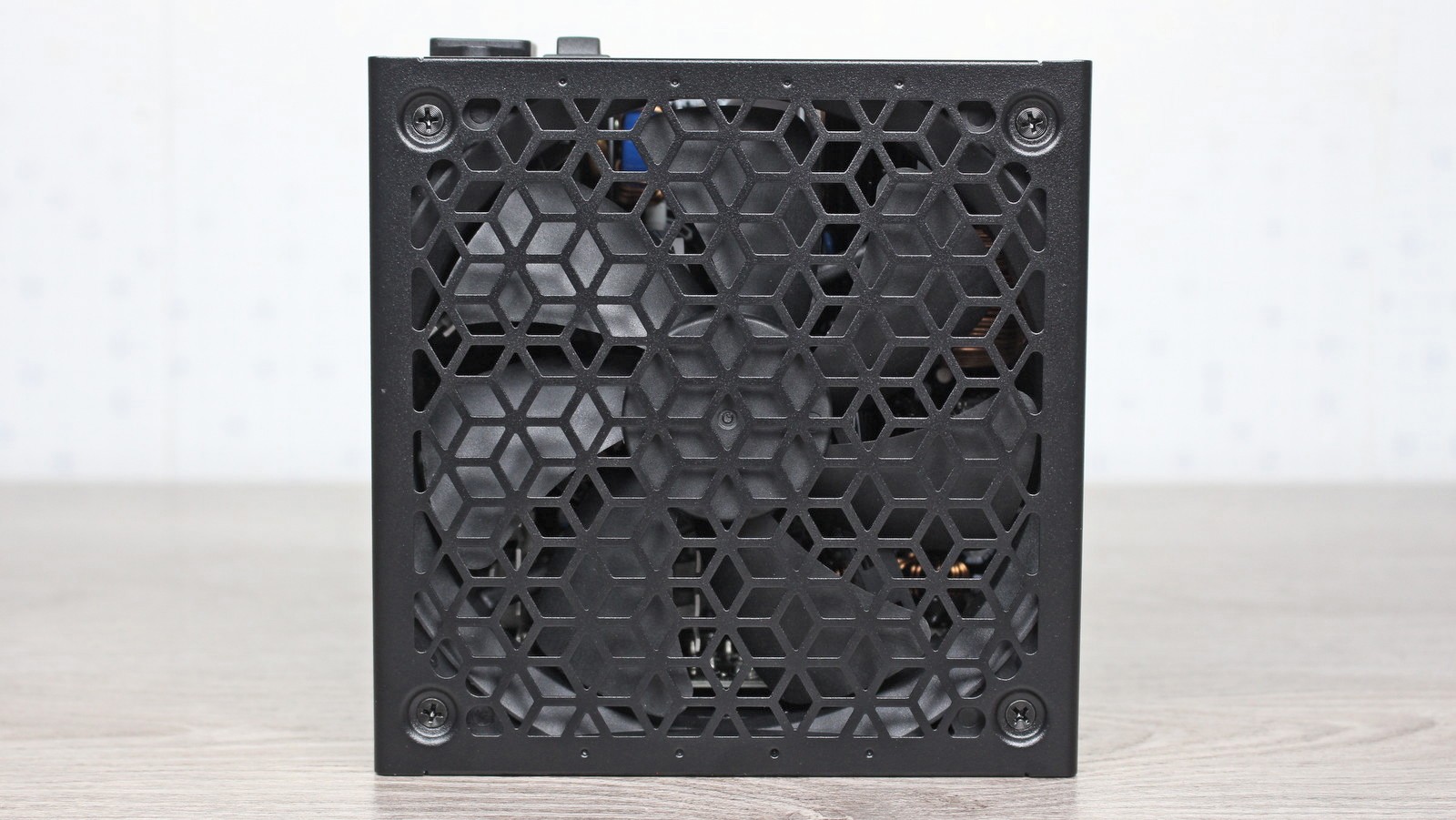

Под ромбовидными отверстиями скрывается большой 140-мм вентилятор – симпатичное и эффективное решение.

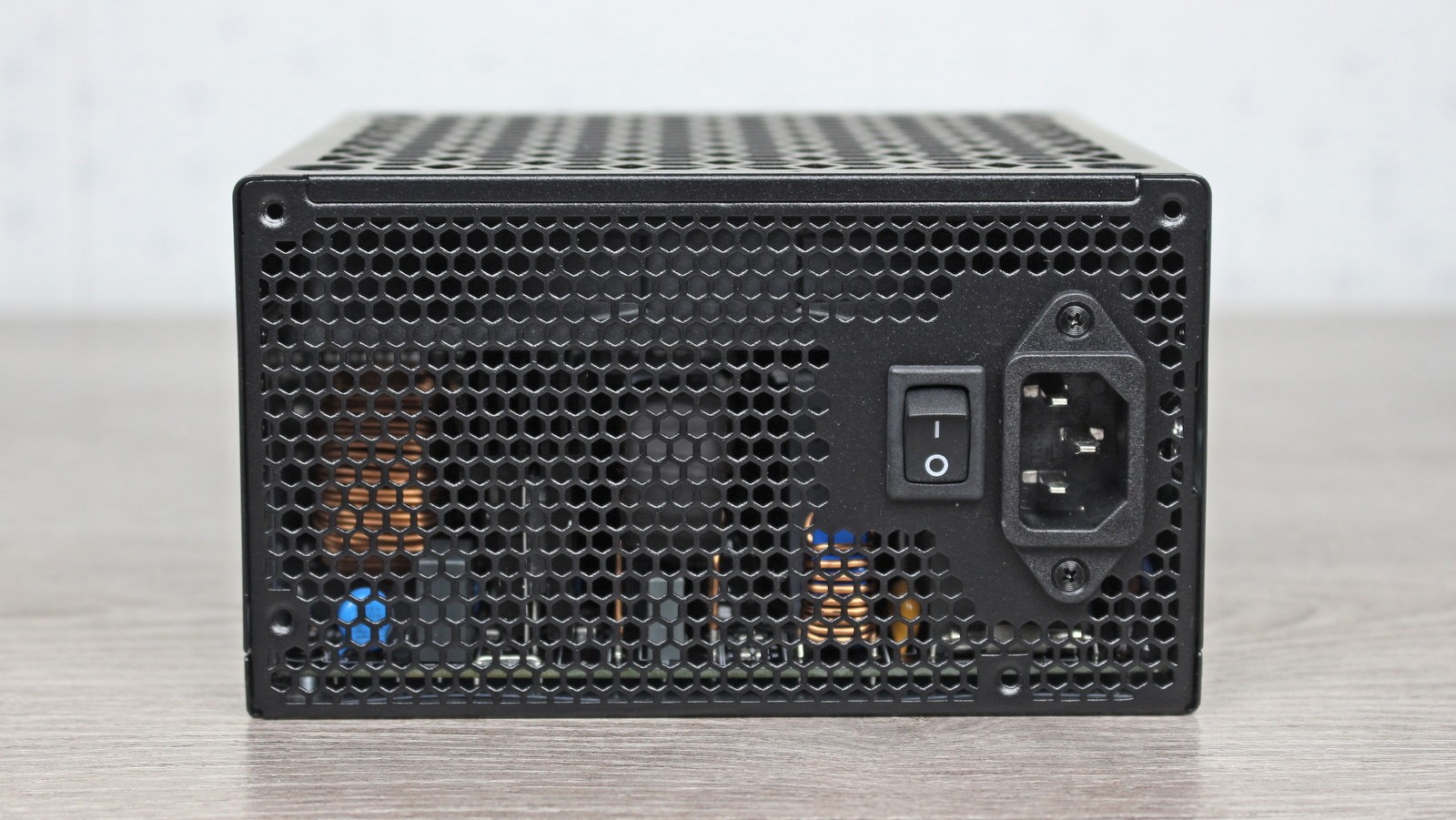

А вот тыл тыльная сторона привычная – отверстия-соты окружают разъем питания и выключатель.

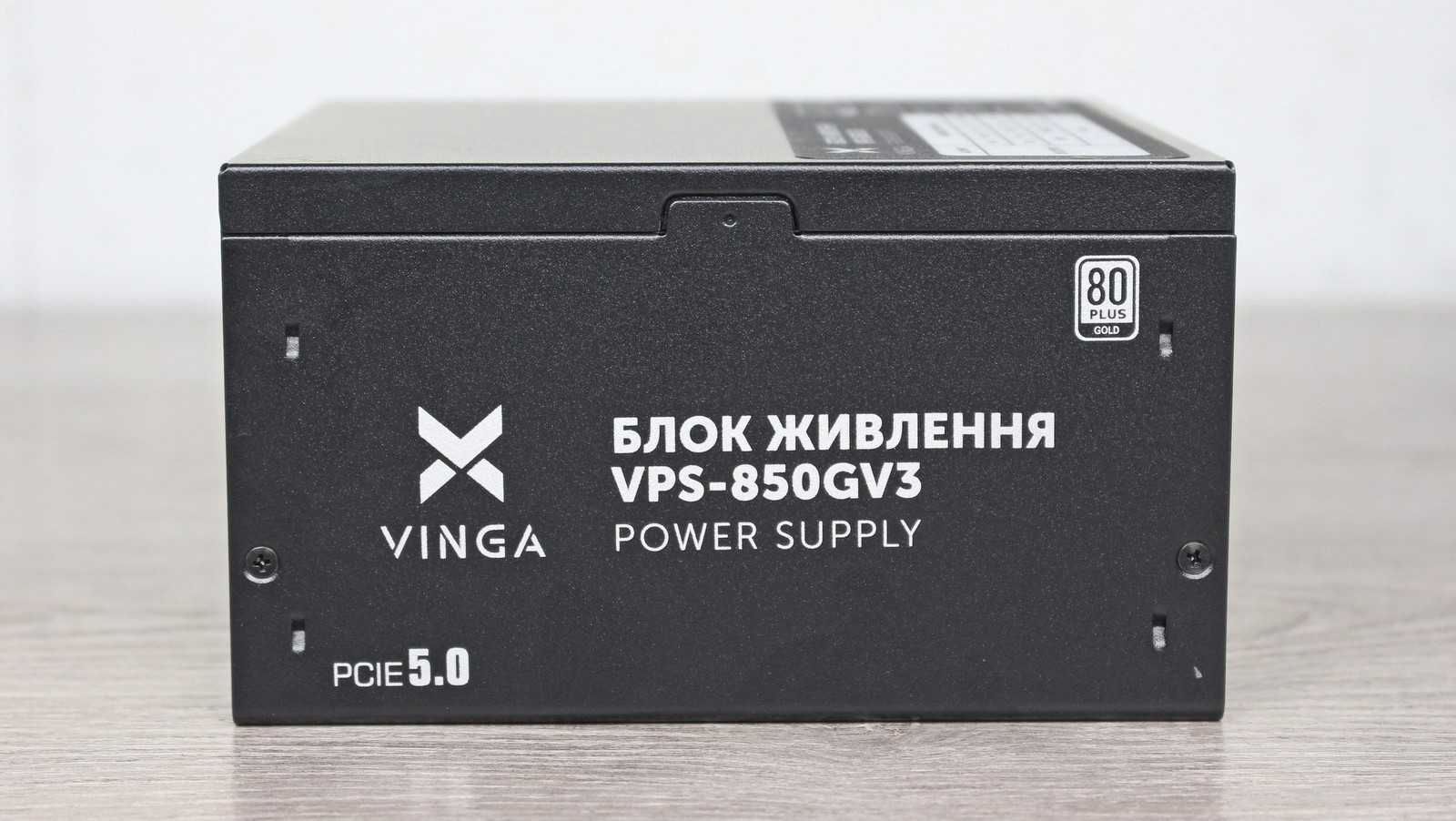

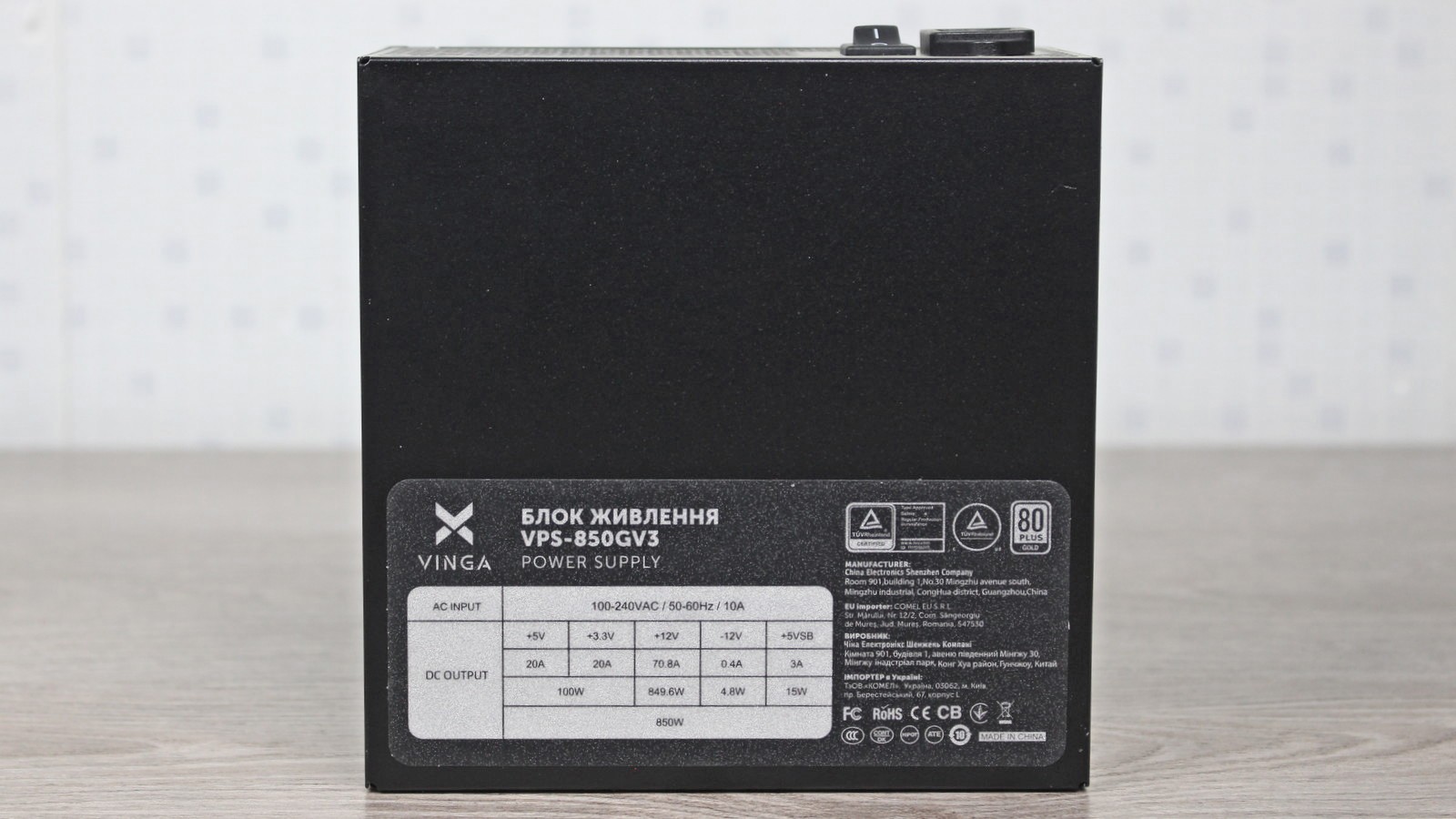

Боковины содержат упоминание о модели устройства, сертификации 80 PLUS Gold и наличии разъема питания видеокарт PCIe 5.0. Жаль только, что это не самый свежий PCIe 5.1, но и на том спасибо.

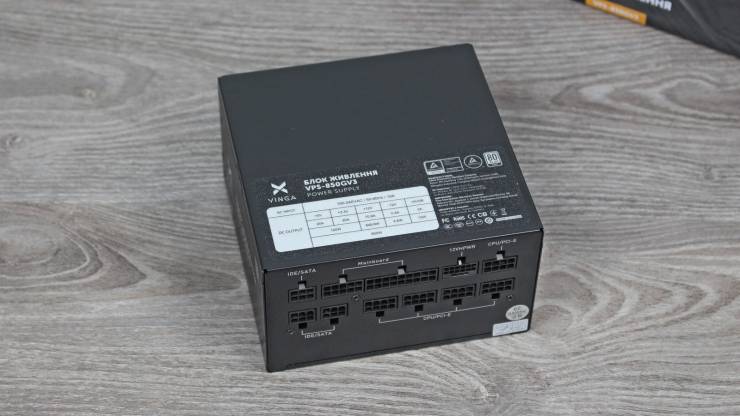

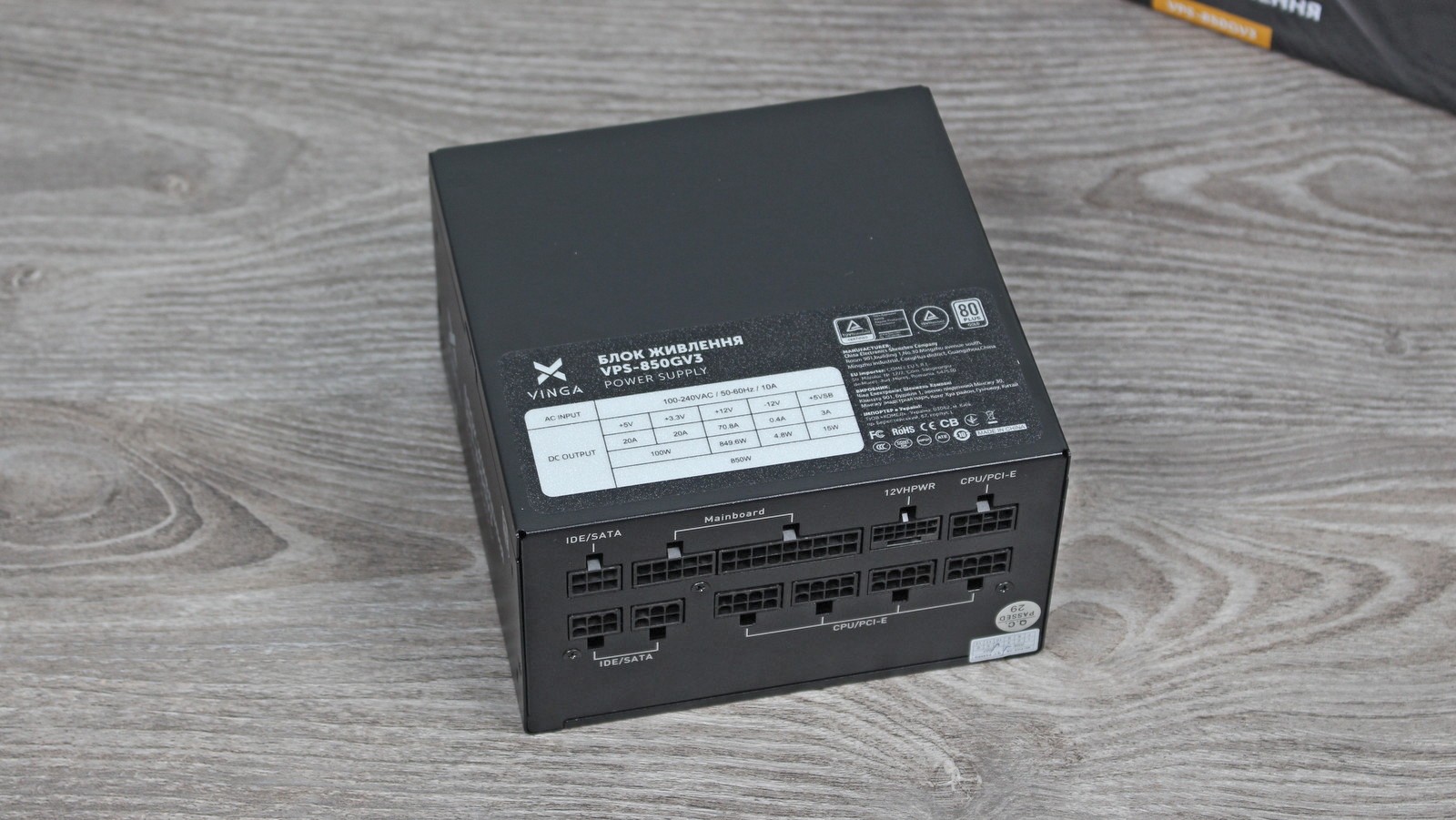

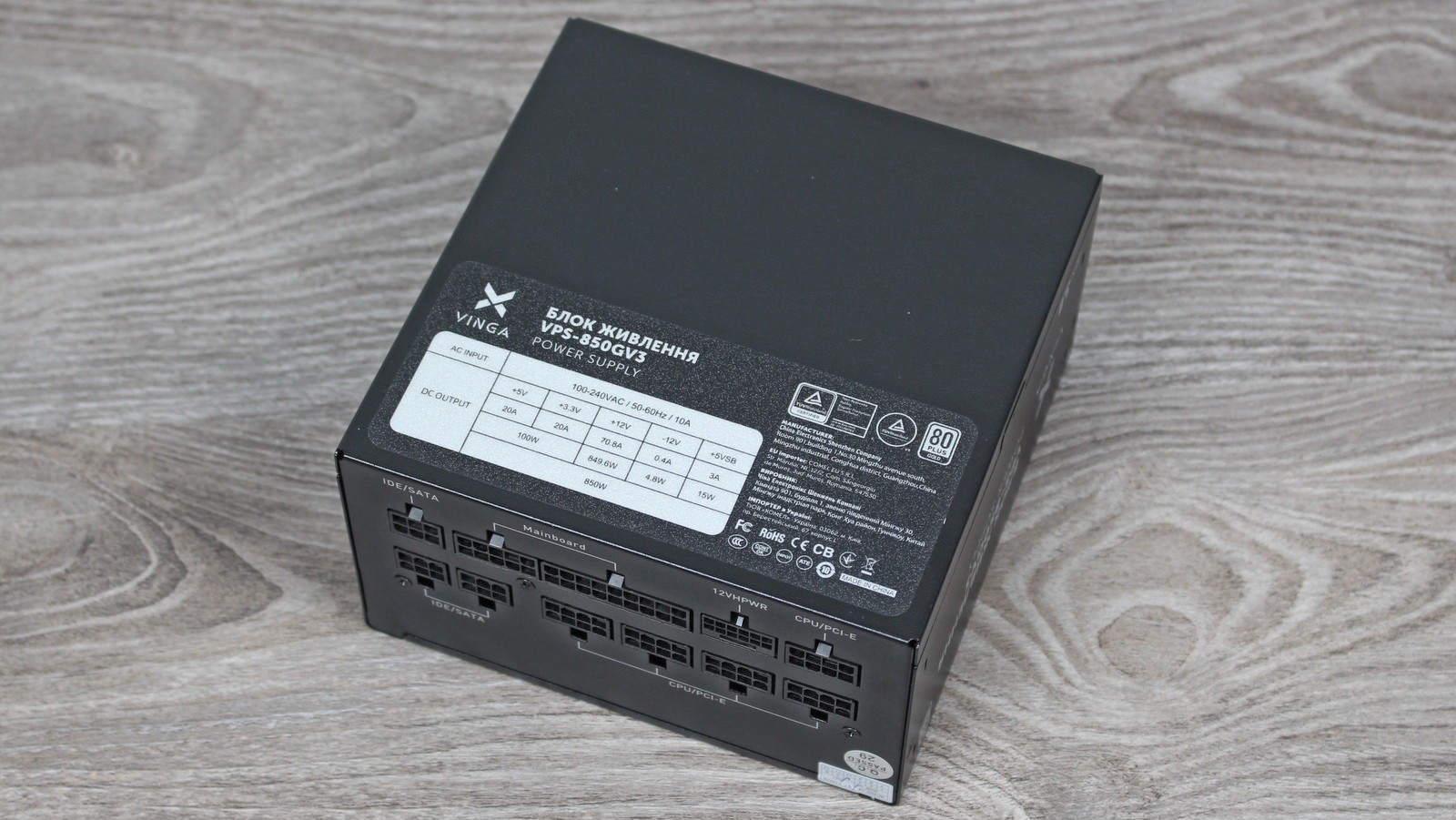

Электротехнические характеристики очень достойные. Мощность единой линии +12В составляет 849,6 Вт, что очень хорошо для 850-ваттника. А младшие каналы +3,3В и +5В способны выдать 100 Вт или по 20 А. И, что неудивительно для золотого блока питания, присутствует поддержка широкого диапазона напряжений - от 100 до 240 В.

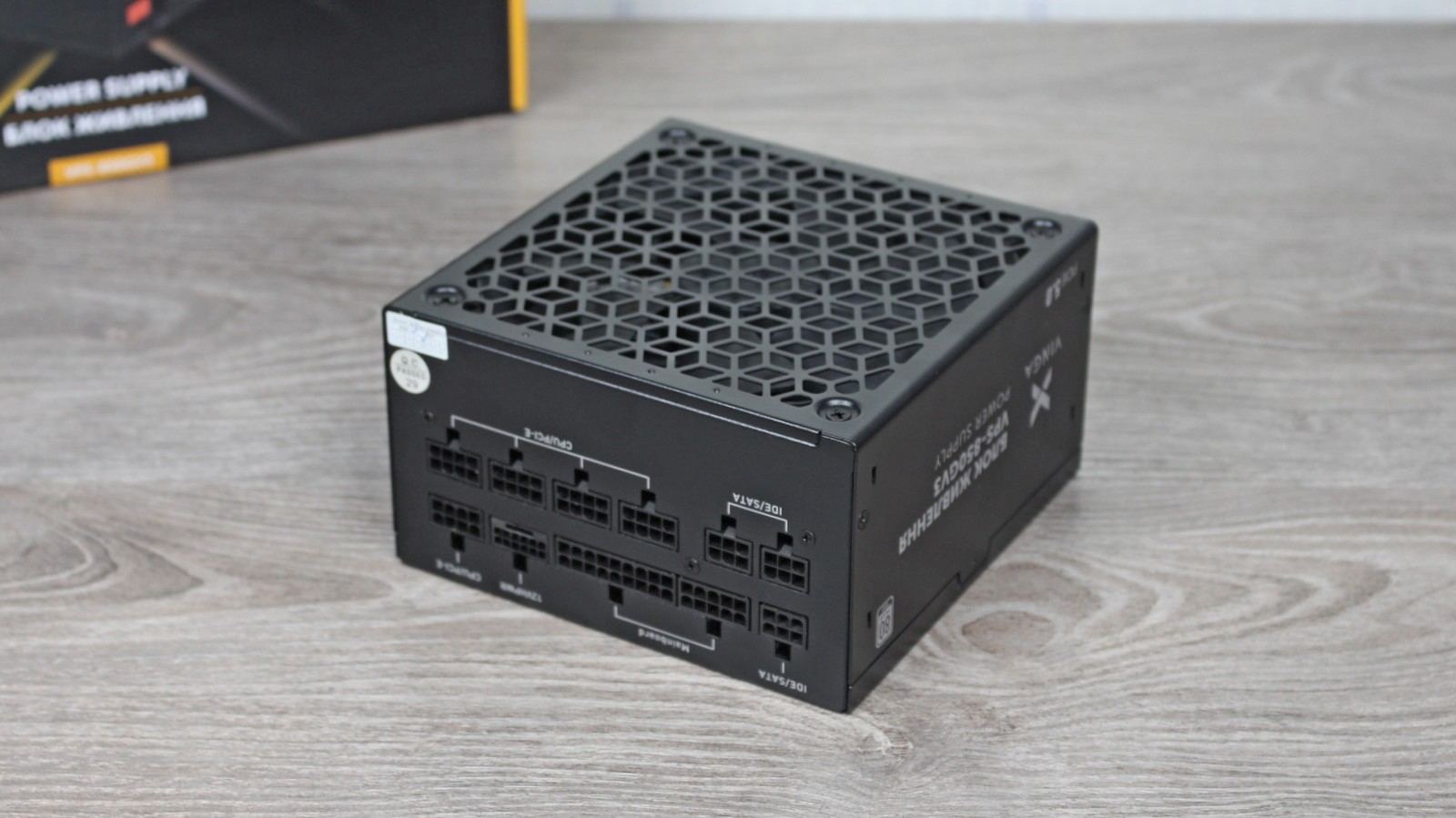

Наряду с выходными разъемами Vinga 850W (VPS-850GV3) есть гарантийная наклейка, которая будет действовать 3 года со дня покупки – далеко не самый большой срок как для устройства такого класса.

Модульные кабели в индивидуальной нейлоновой оплетке имеют привычный калибр 18 AWG, и только PCIe 5.0 получил более толстые проводники калибра 16 AWG. Набор коннекторов достаточно широкий:

Традиционные 20+4-контактные ATX и два 4+4-контактных ATX12V дополнены тремя 6+2-контактными PCIe и 600-ваттными PCIe 5.0 (12VHPWR) для видеокарт. А питать накопители и другую периферию позволят шесть SATA и два PATA.

С подключением выходных кабелей не будет никаких трудностей, ведь у всех разъемов есть соответствующие подписи и разная форма коннекторов.

Внутреннее строение

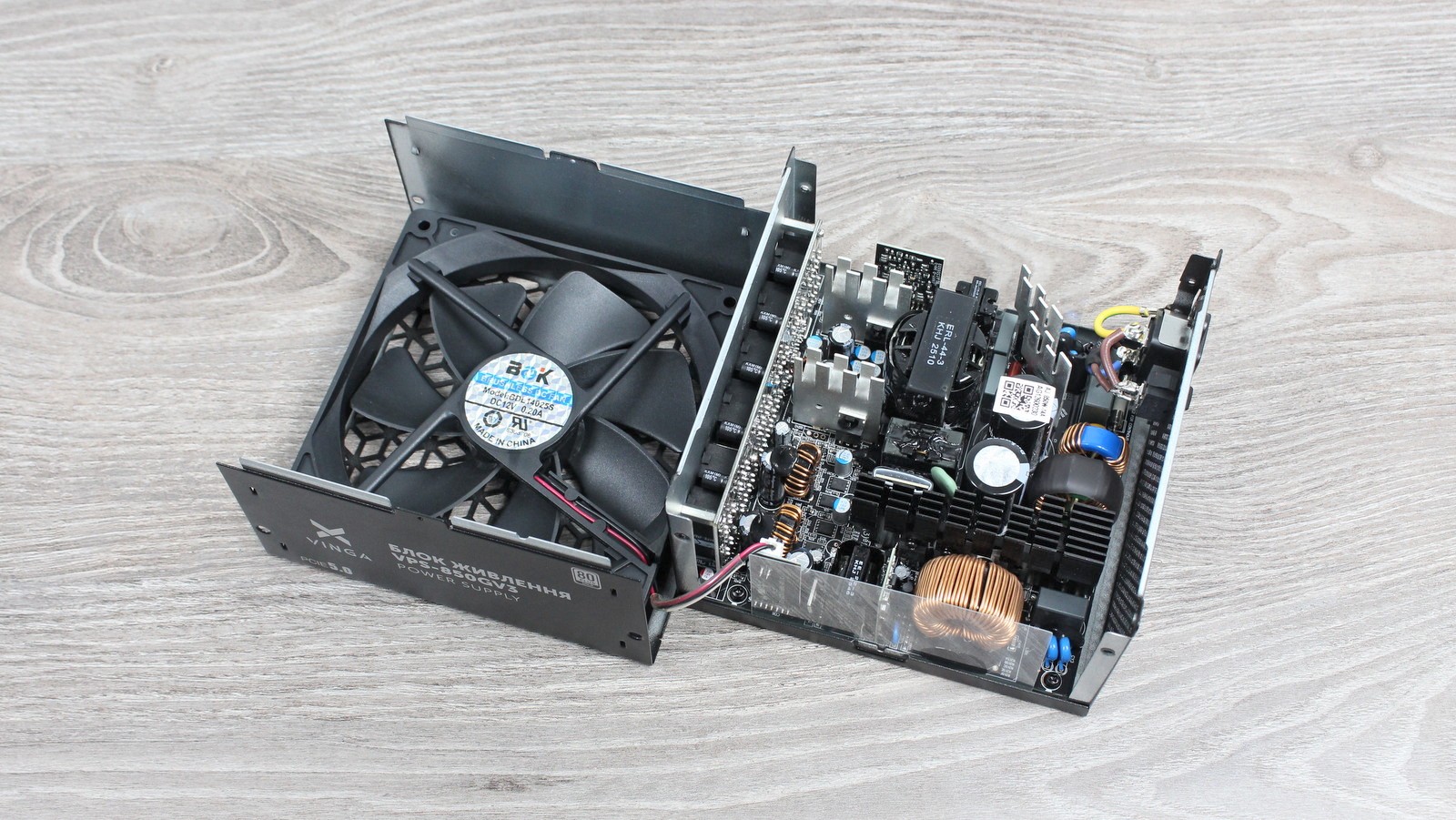

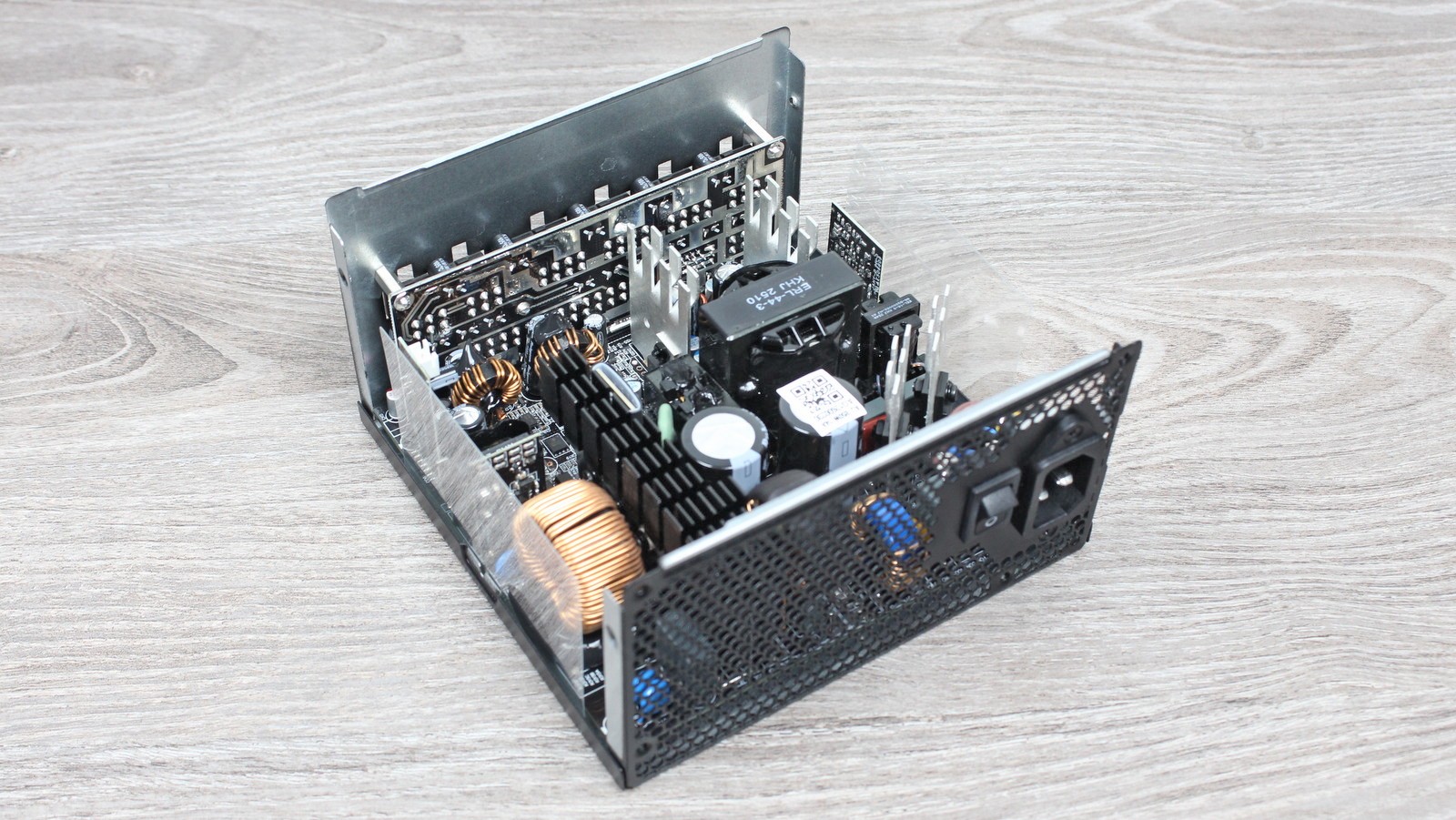

Теперь пора открыть корпус и рассмотреть, какие компоненты работают внутри блока питания.

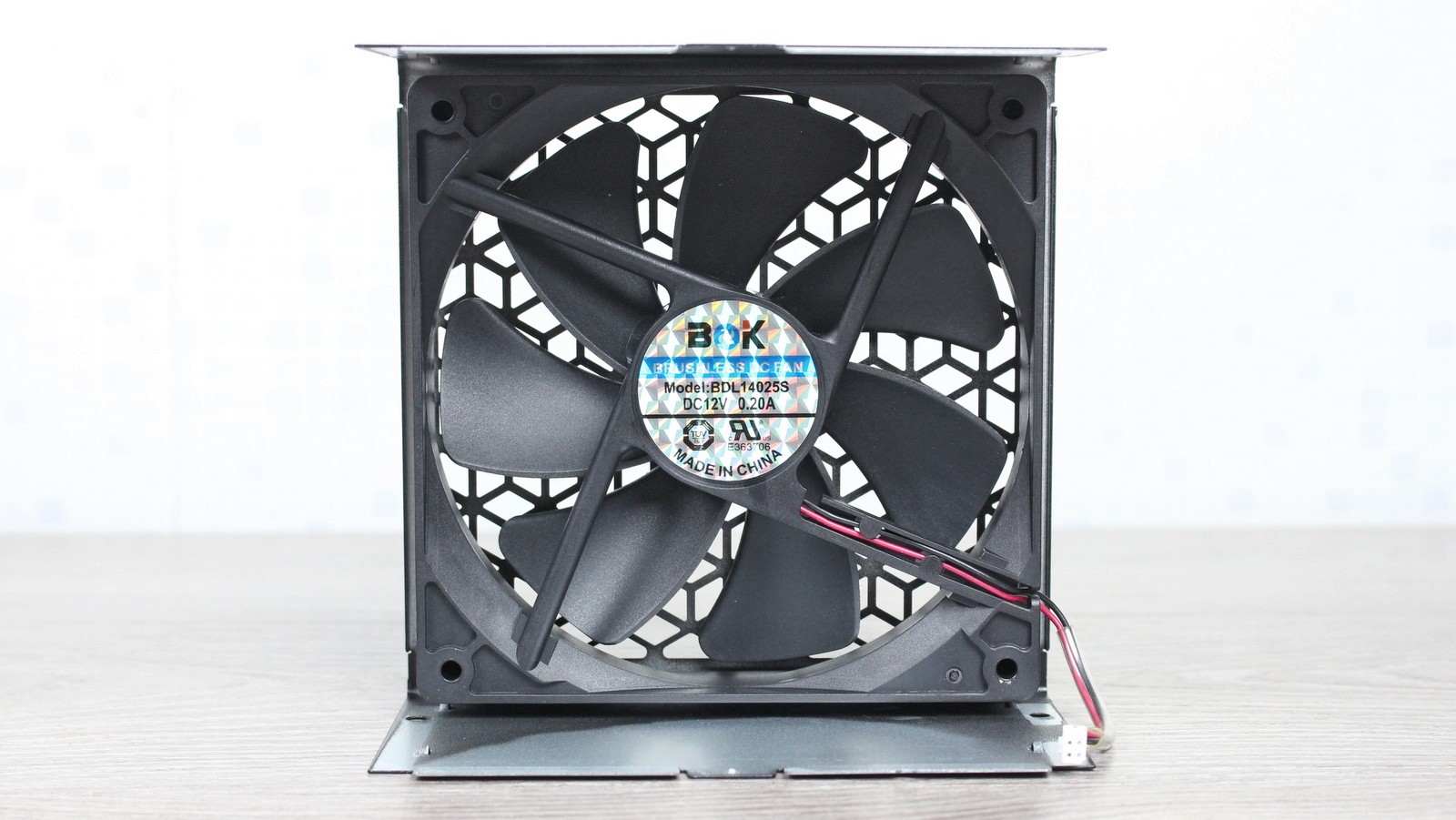

140-мм вентилятор BDK BDL14025S аналогичен тому, что используется в 750-ватнике – потребляет он не более 2,4 Вт (12 в при 0,2 А). Информации о подшипнике в его основе нет, но буква «S» в маркировке, вероятнее всего, намекает на использование бюджетной втулки (sleeve bearing).

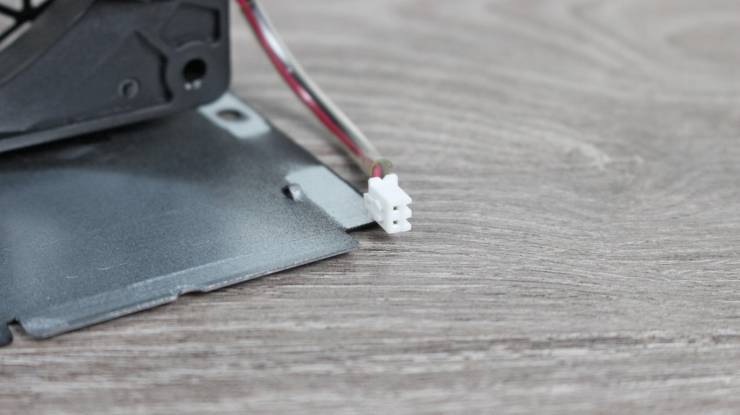

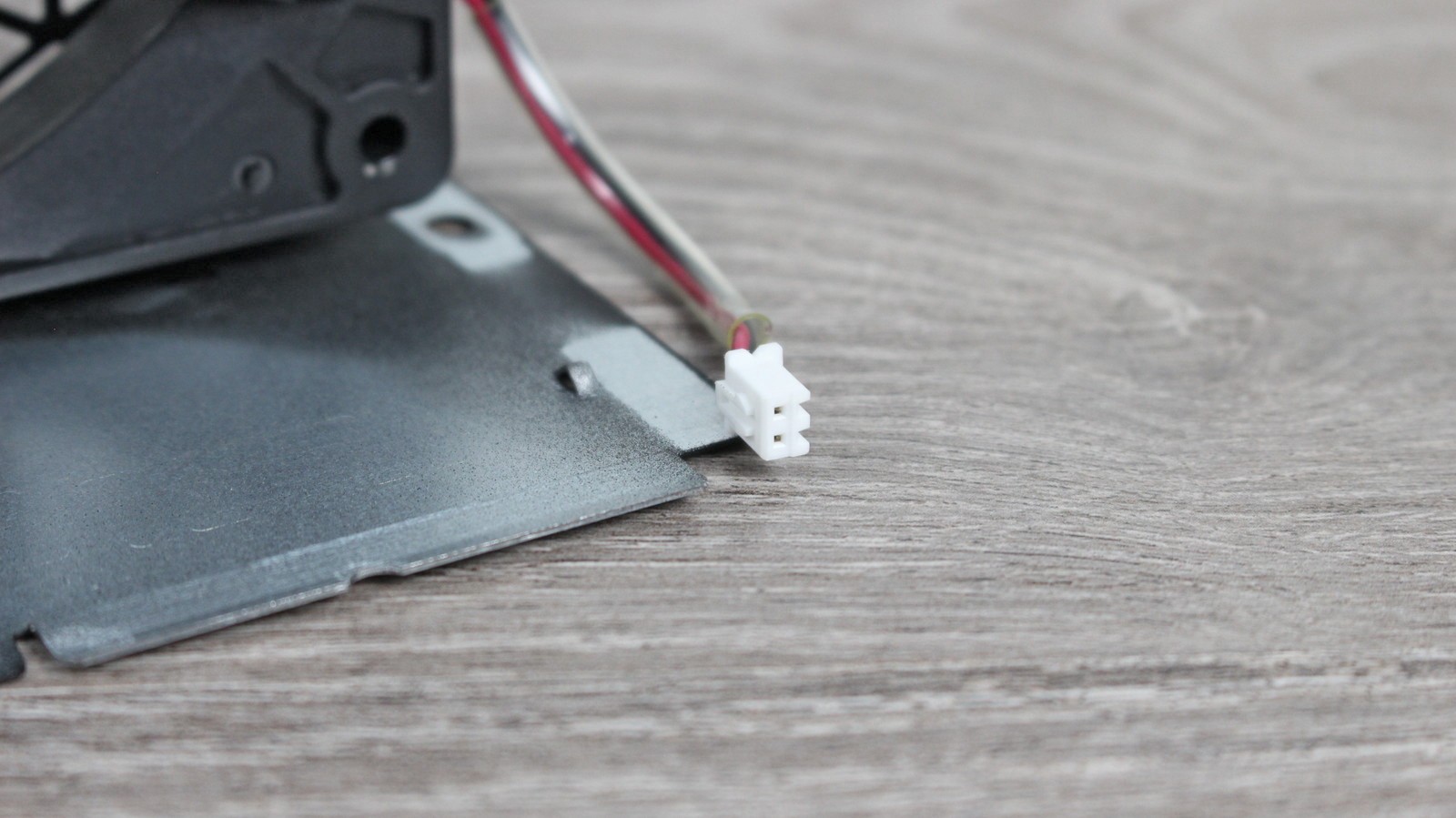

Питание к нему подается по съемному 2-контактному коннектору.

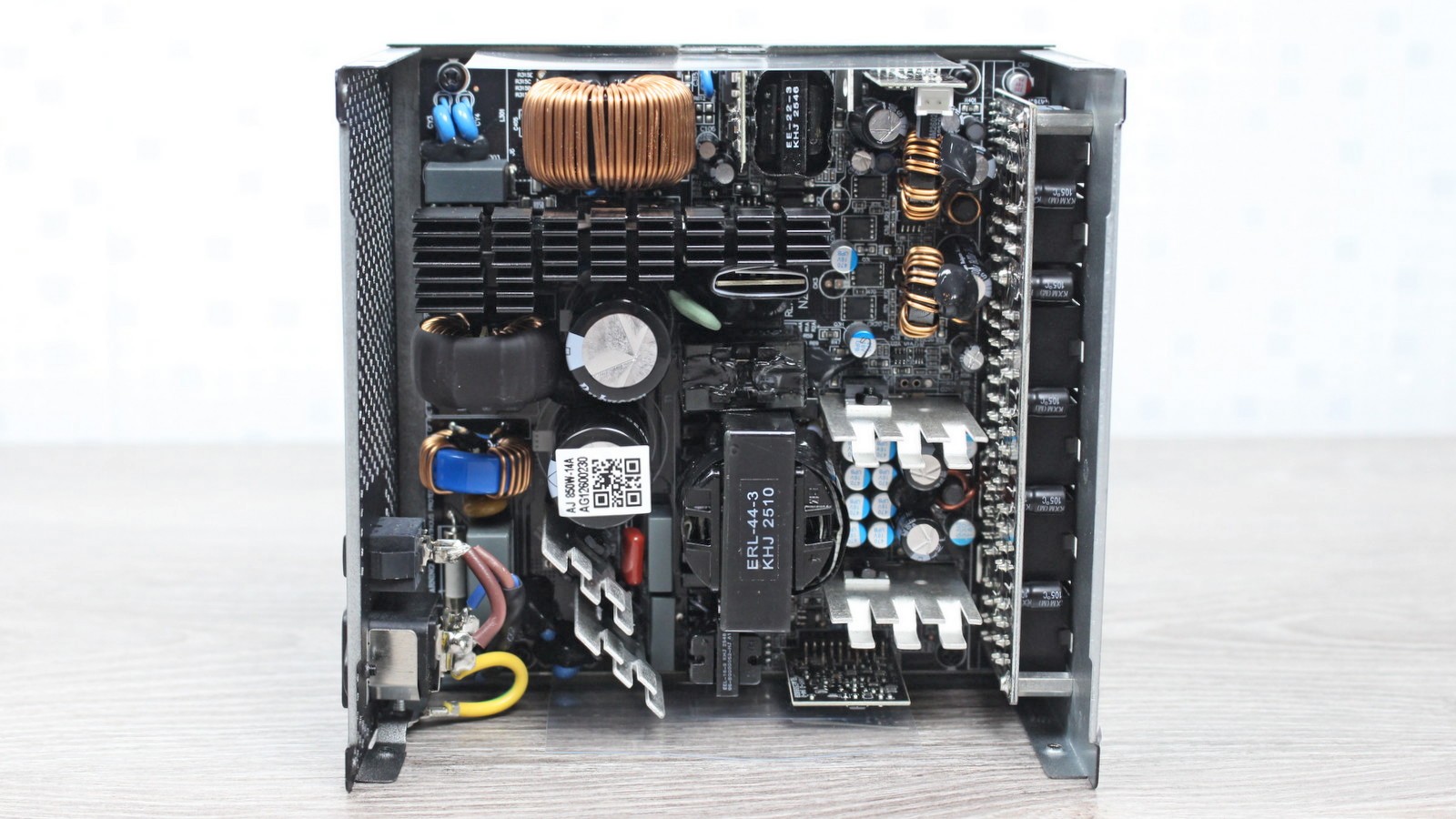

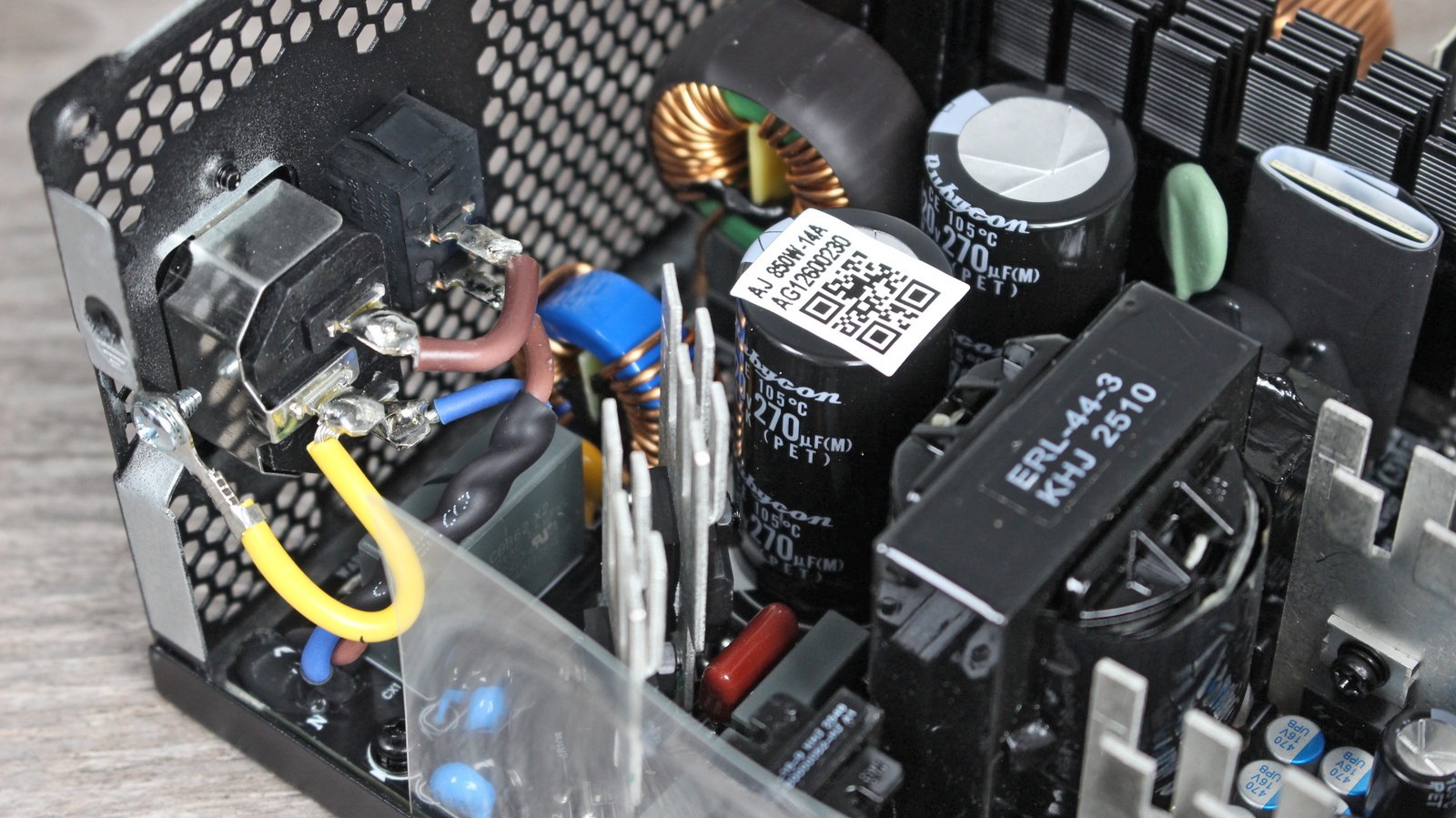

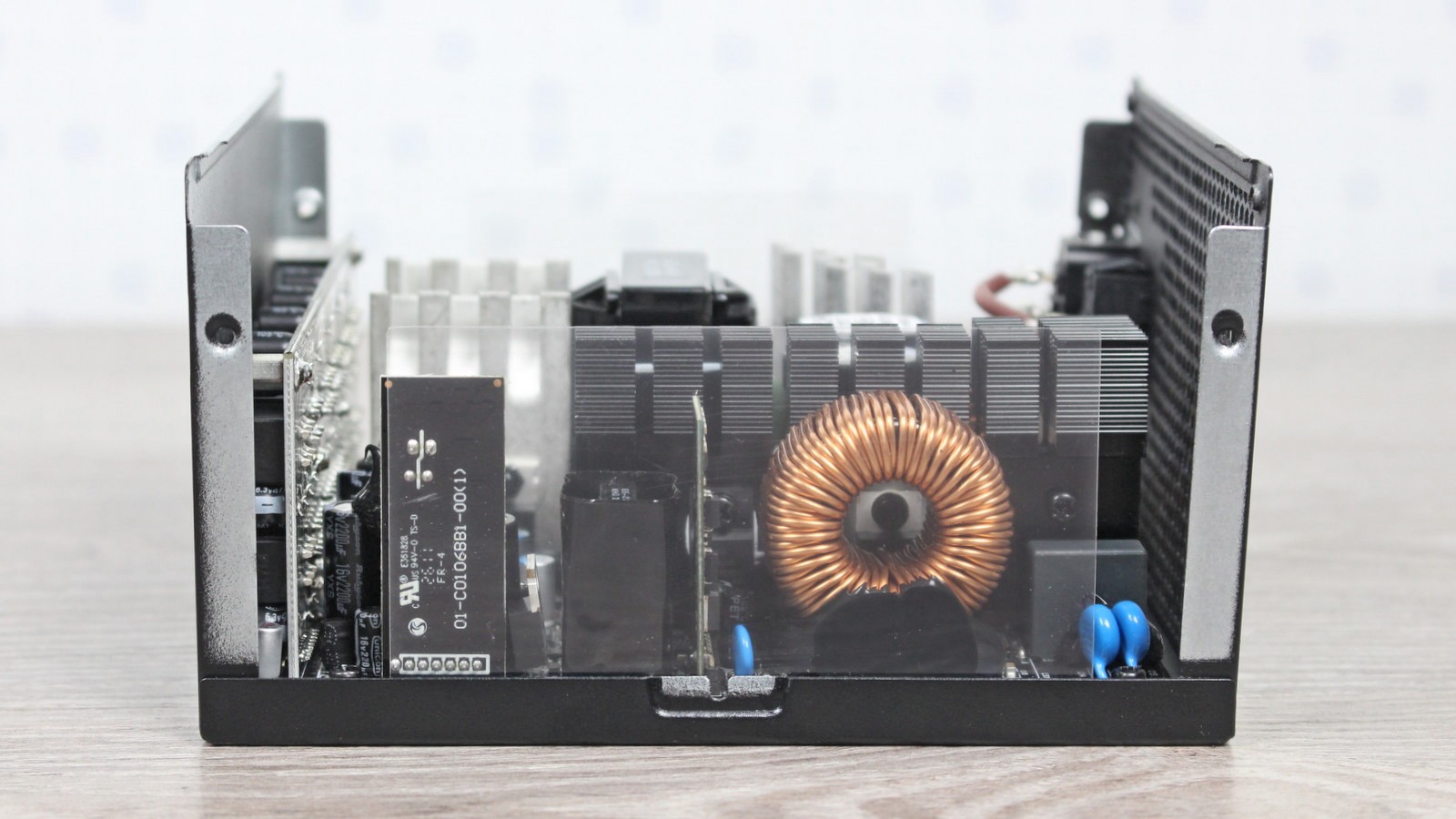

Теперь о схемотехнике Vinga 850W (VPS-850GV3). EMI-фильтр включает в себя все необходимые компоненты: пару катушек, X- и Y-конденсаторы, варистор и предохранитель. Также в составе устройства имеется термистор защиты от высоких пусковых токов.

Черный радиатор охлаждает диодные сборки и силовые элементы активного корректора коэффициента мощности (APFC). В состав последнего входит также немаленький дроссель.

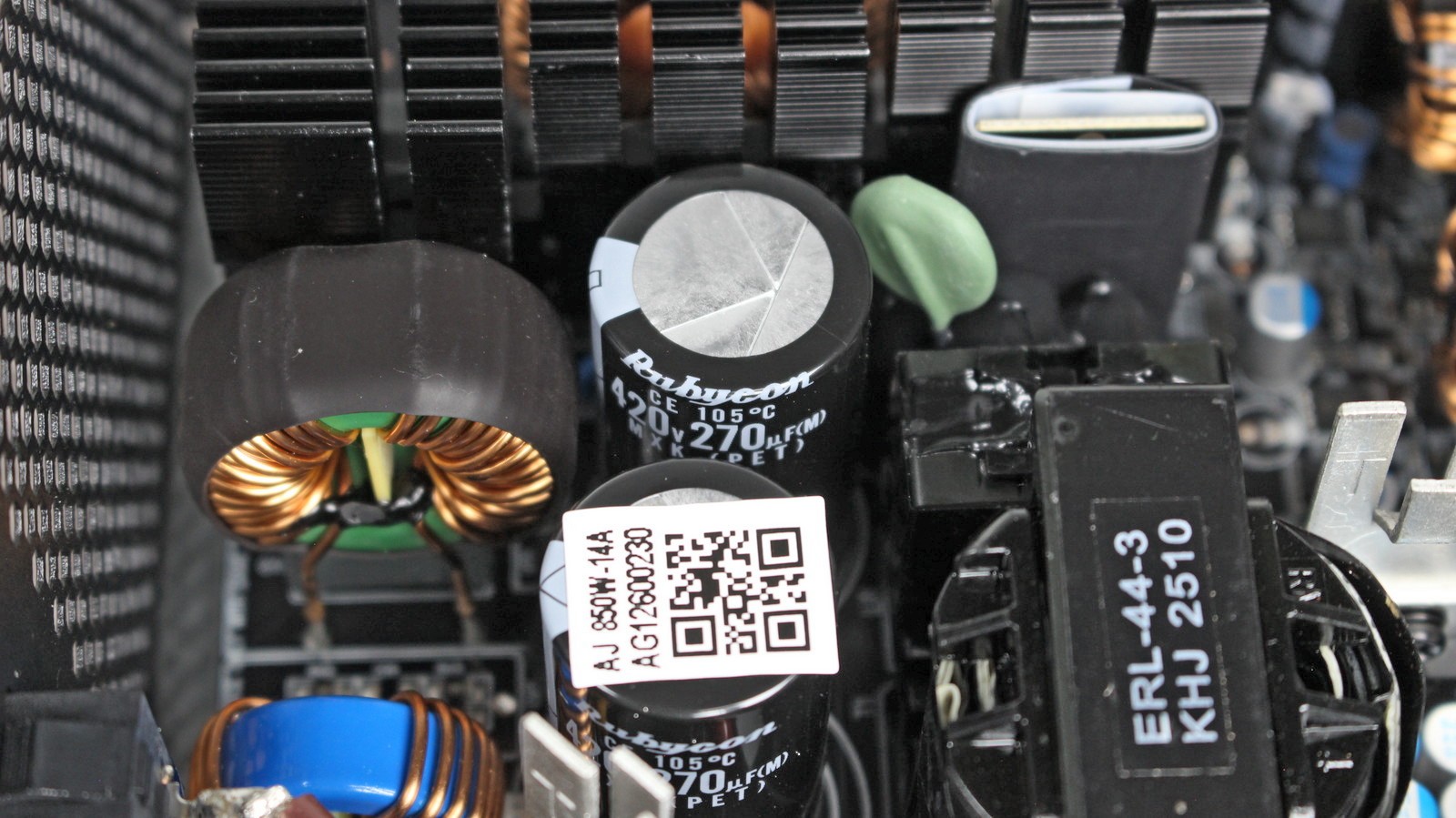

Два входных конденсатора имеют емкость 540 мкФ (2×270 мкФ), что не очень много как для 850-ваттника. С другой стороны, это высокотемпературные японские электролиты Rubycon, отличающиеся высоким качеством исполнения.

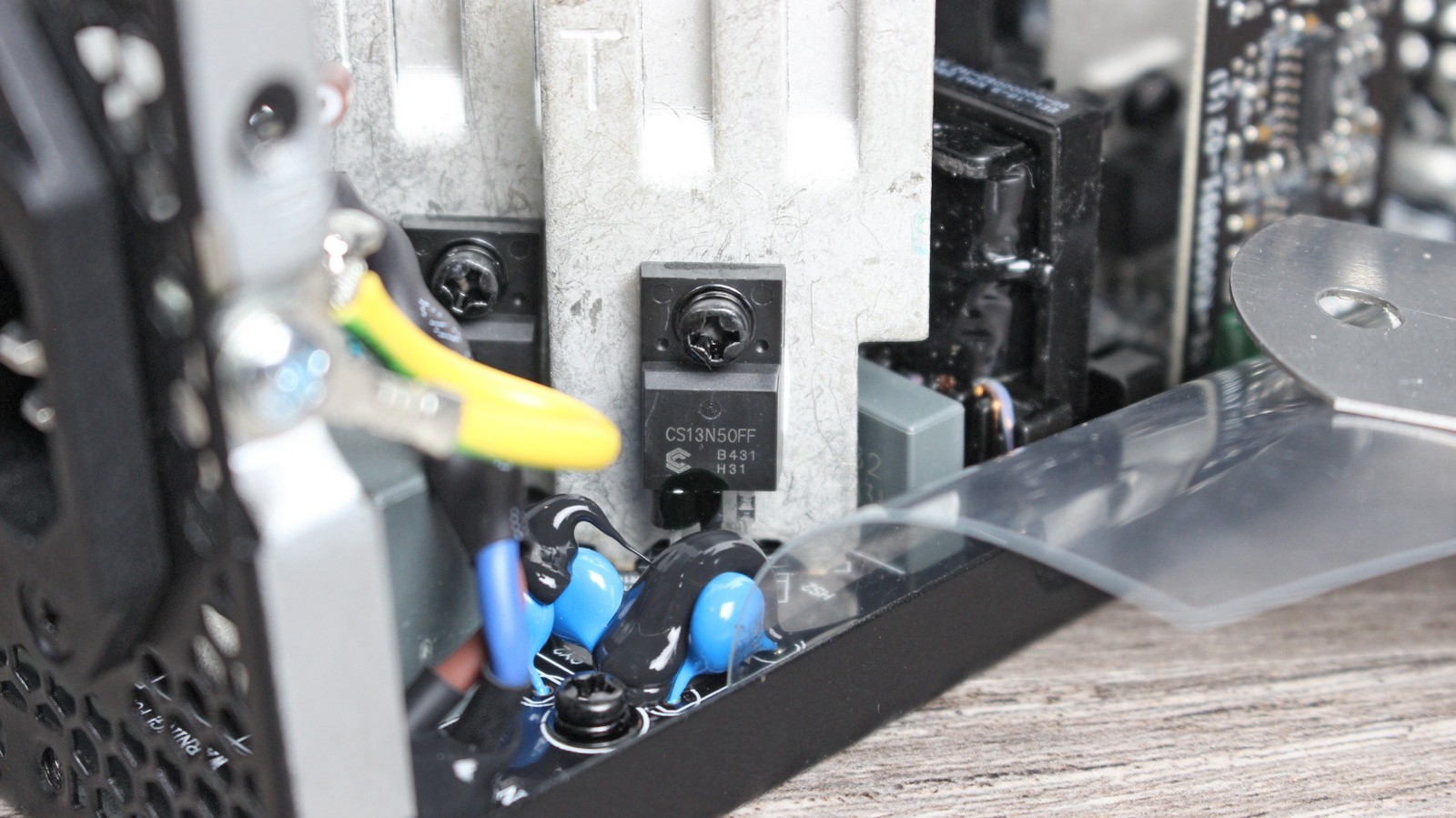

Half Bridge-схема замаскирована под Full Bridge за счет удвоенных ключей на паре радиаторов-гребней. Используемые четыре транзистора CS13N50FF китайского происхождения здесь идентичные таковым в составе 750-ваттной модели.

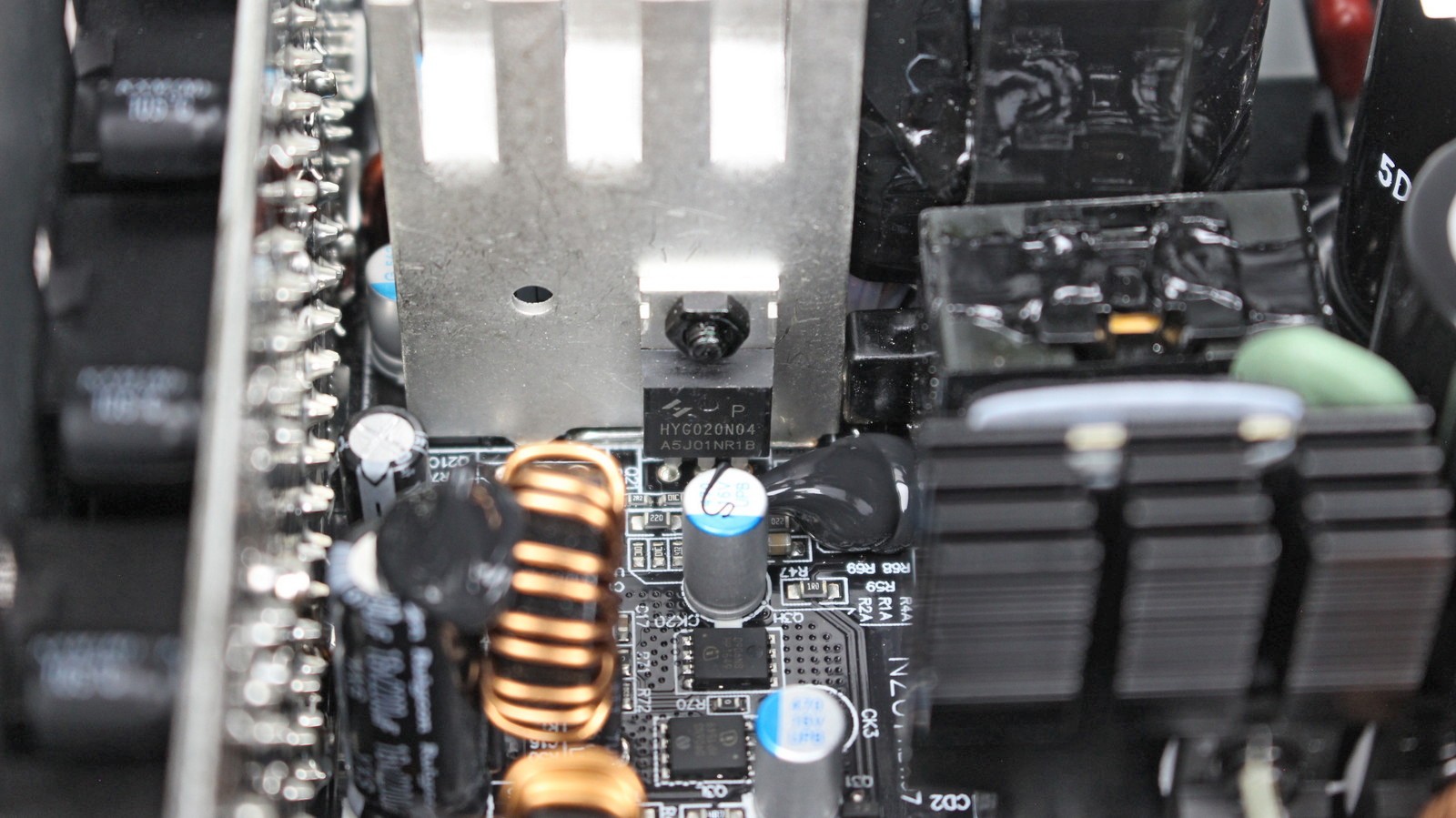

В свою очередь синхронный выпрямитель состоит из китайских полевиков HUAYI Semiconductor HYGO20N04 среднего качества. Они используются и в других моделях данной линейки, только у 750- и 850-ваттников их по четыре, тогда как у киловаттника – шесть.

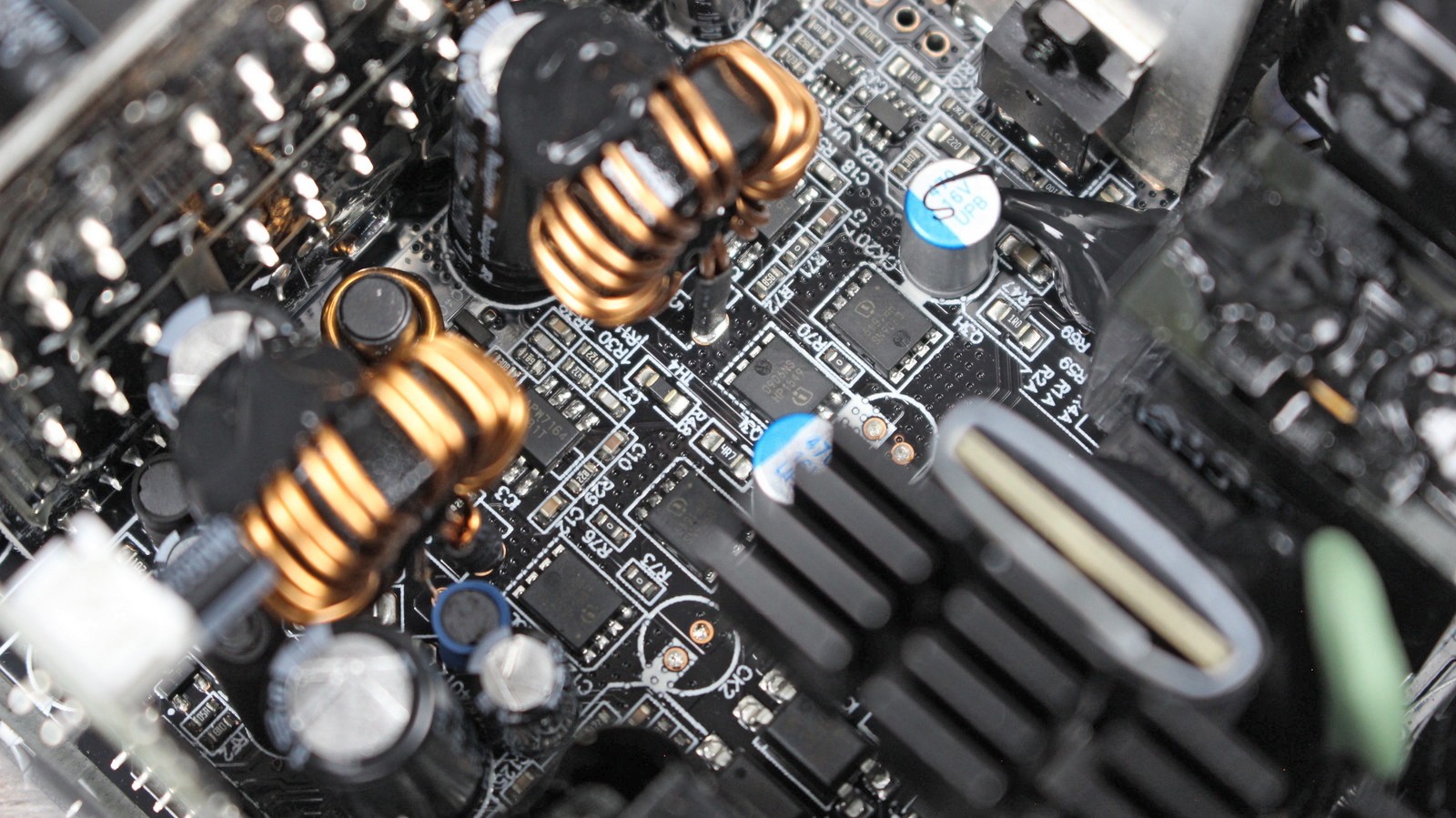

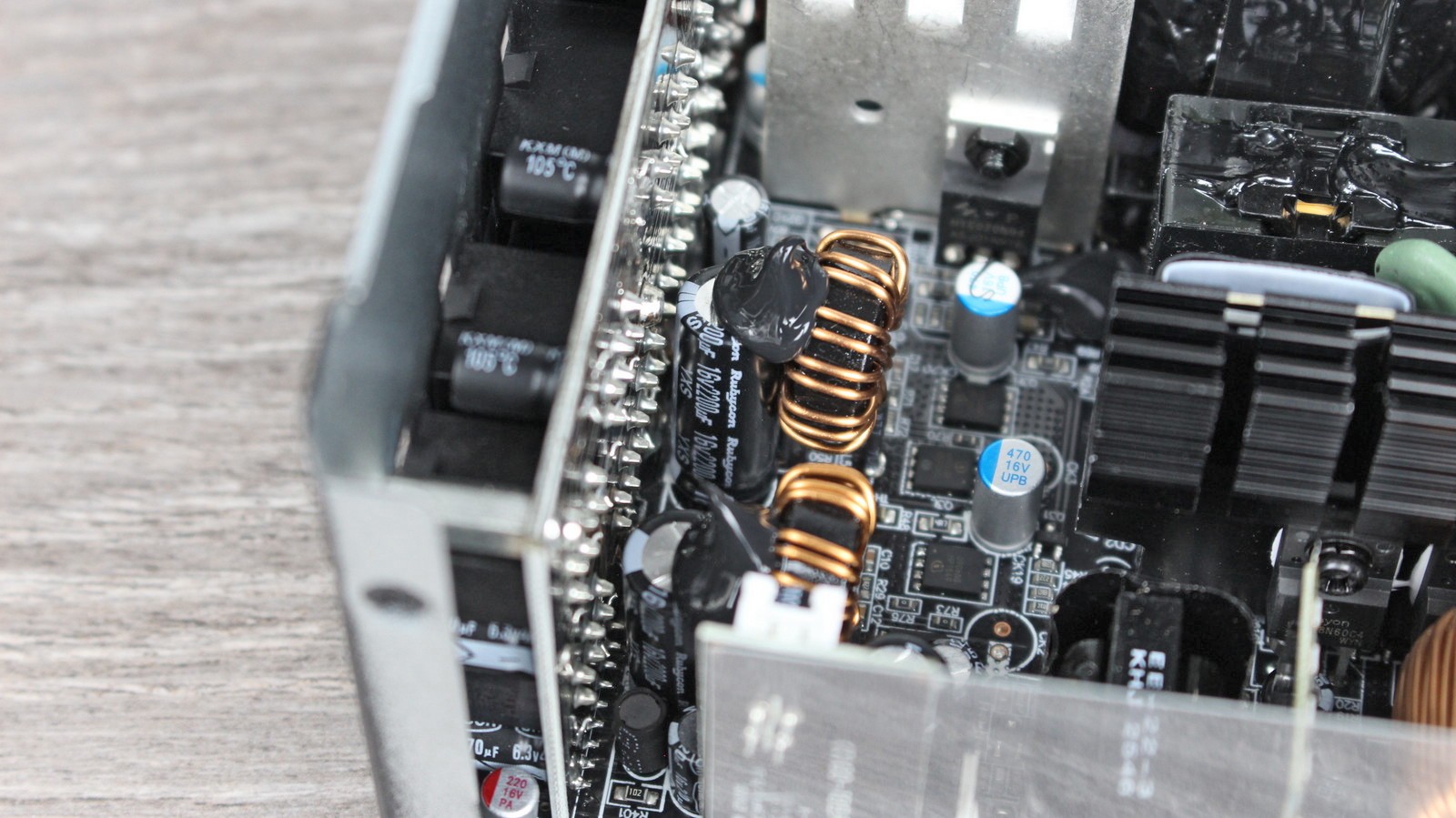

Упомянутые элементы формируют напряжение +12В, в то время как составляющие DC-DC-преобразователей, образующие младшие каналы +3,3В и +5В, распаяны на основной печатной плате.

Здесь же видны полевые транзисторы от немецкой Infineon и надежные твердотельные конденсаторы.

Полимерные емкости имеются и в других узлах Vinga 850W (VPS-850GV3), а дополняют их электролиты от японских компаний Rubycon и Unicon.

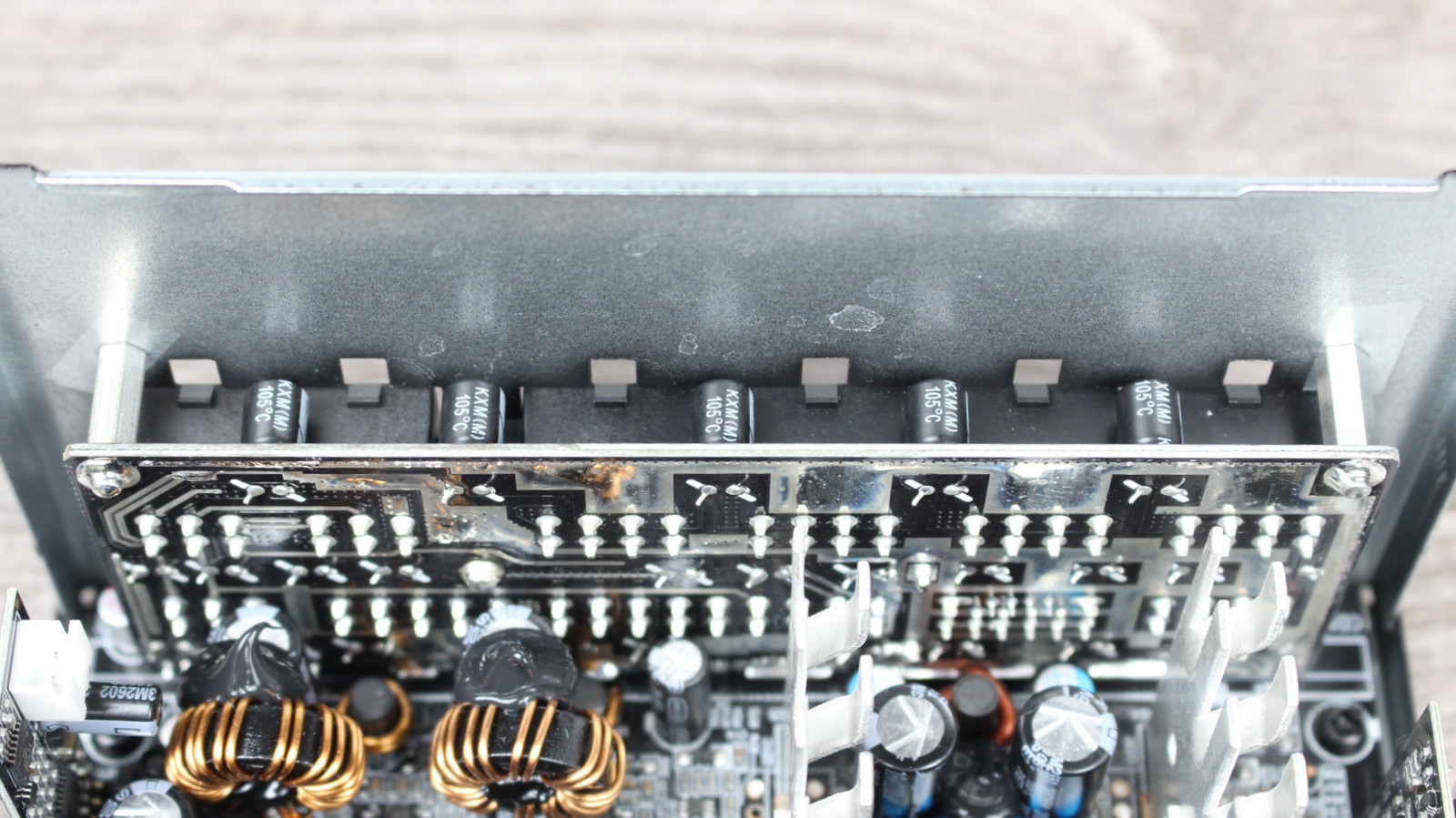

Ток к плате с выходными разъемами поступает по токопроводным дорожкам. На нем также немало конденсаторов от Unicon.

Тестируемый блок питания оснащен рядом защит:

• от повышенного выходного напряжения (OVP);
• от пониженного выходного напряжения (UVP);
• от короткого замыкания (SCP);
• от перегрузки по току каждого канала (OCP);
• от перегрева (OTP).

Не упоминается здесь только OPP – защита от перегрузки по мощности.

Тестирование

Пора проверить возможности Vinga 850W (VPS-850GV3) на практике.

Кросс-нагрузочные характеристики

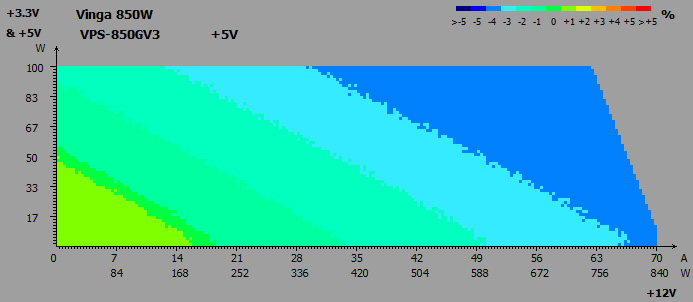

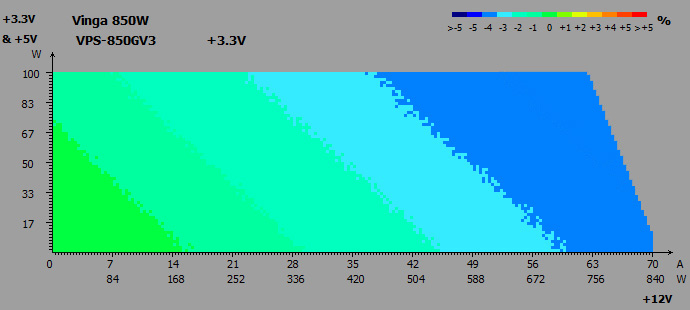

Начнем с кросс-нагрузочных характеристик трех основных линий, где стандарт ATX12V допускает отклонение напряжений в пределах ±5% от номинала.

В результате тестирования были зафиксированы следующие отклонения:

• линия +3,3В: от –4% до 0%;
• линия +5В: от –4% до +1%;

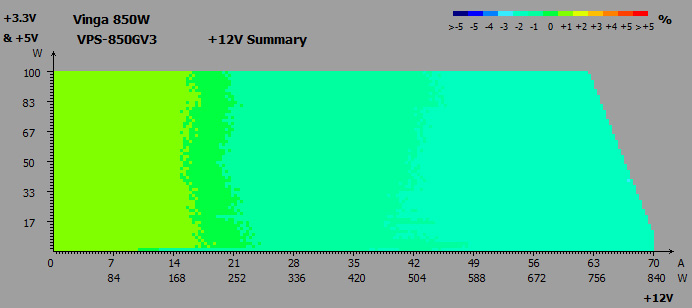

• линия +12В: от –2% до +1%.

Все полученные значения находятся в пределах нормы, а наиболее востребованный 12-вольтовый канал порадовал минимальными отклонениями от номинала.

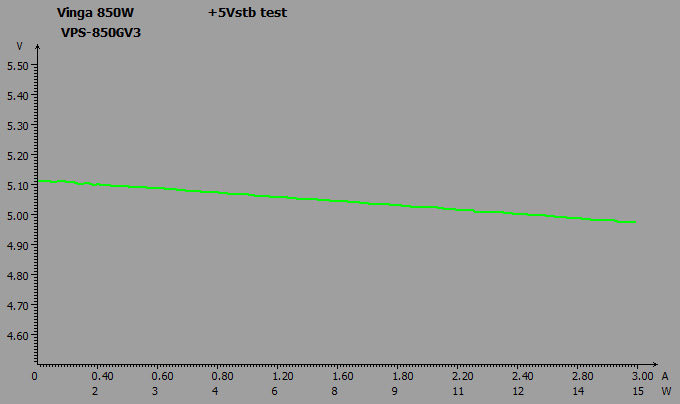

Дежурная линия питания +5VSB

Напряжение на дежурной линии питания также отклонялось в узком диапазоне – от 5,11 до 4,98 В (от +2,2% до -0,4%).

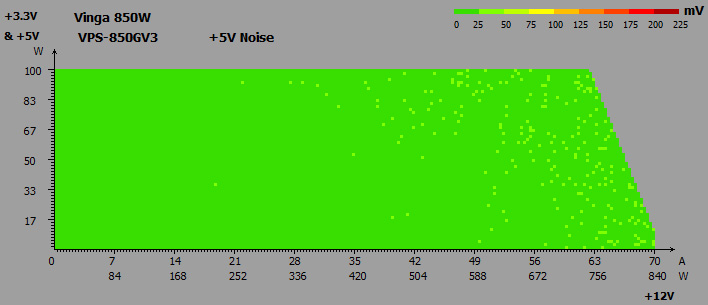

Шумы и пульсации

Для стандарта ATX12V предусмотрены следующие допустимые нормы (peak-to-peak):

• линии +3,3В и +5В: 50 мВ;
• линия +12В: 120 мВ.

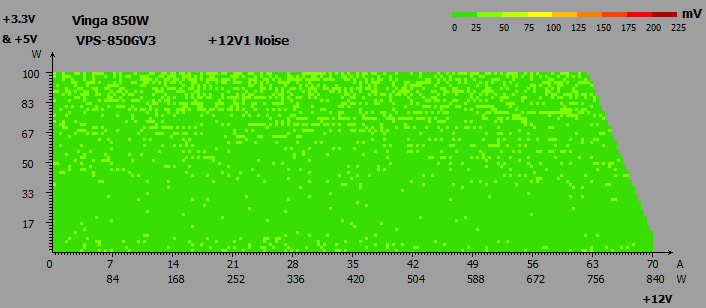

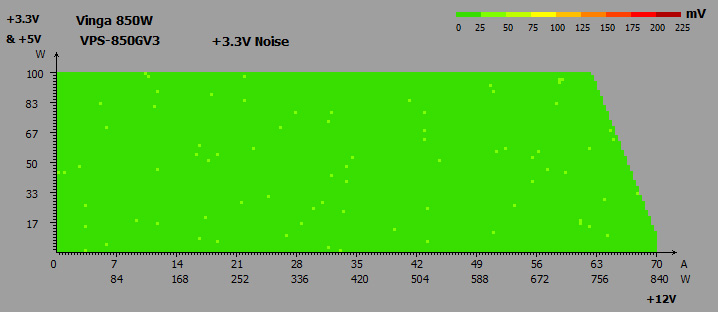

Пульсации на трех основных линиях находились в пределах 50 мВ – это хороший показатель для младших каналов и отличный для +12В.

PF

Таблица, показывающая изменение PF в зависимости от загрузки источника питания:

Нагрузка* – нагрузка в процентном отношении к номинальной мощности блока питания.

Коэффициент PF достаточно высокий: уже при 250-ваттной нагрузке он достигает 0,93, а при 700 Вт – 0,98.

КПД

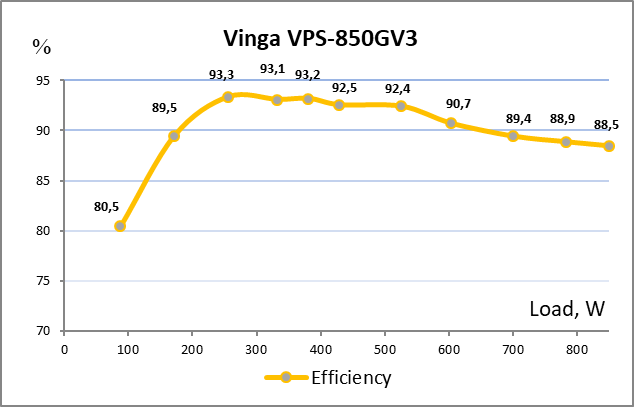

При нагрузке 20%, 50% и 100% от номинала КПД превышал соответственно 88%, 92% и 88%, что подтверждает соответствие сертификату 80 PLUS Gold. А на промежутке нагрузок от 250 до 380 Вт он превышал 93%.

Система охлаждения

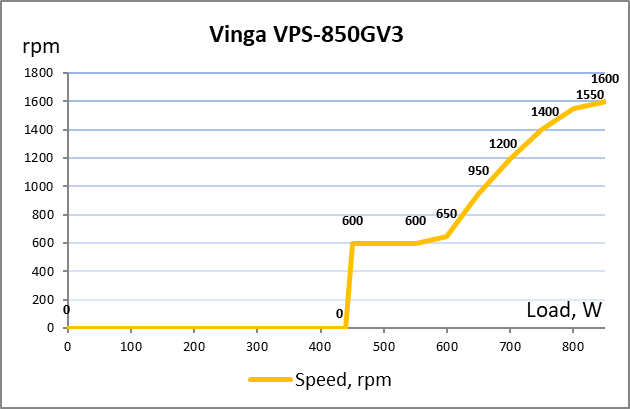

Алгоритм работы системы охлаждения блока питания Vinga 850W (VPS-850GV3) очень напоминает такой у 750- и 1000-ваттных моделей. Так, при нагрузке до 450 Вт вентилятор не вращался, далее тихо стартовал со скоростью 600 об/мин. До отметки 650 Вт он очень тихий, до 750 Вт – тихий, а до 850 Вт шум от пропеллера ниже среднего.

Температурный режим

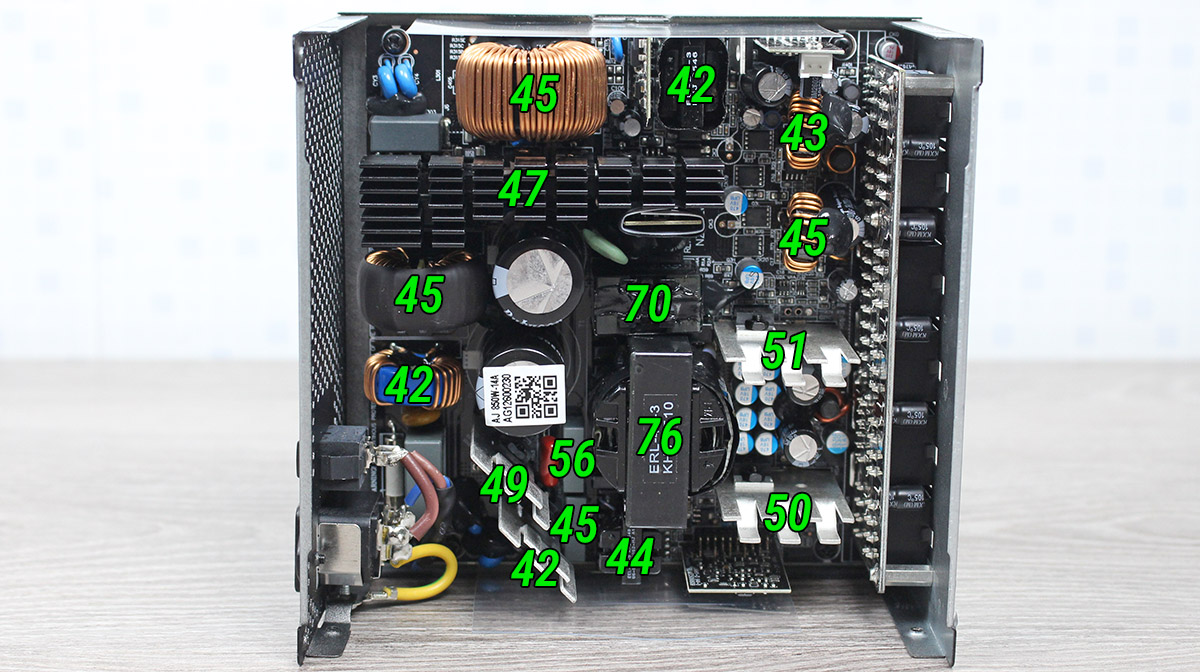

Карта температур была получена при нагрузке 800 Вт в течение 15 мин. Самым горячим элементом традиционно стал главный трансформатор, правда, прогрелся он только до 76°C – это отличный показатель. Остальные узлы были еще холоднее.

Во время этих измерений в помещении было достаточно тепло – +26°C.

Испытание на реальной конфигурации

Компонент	Модель
Процессор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
Кулер	ASUS TUF Gaming LC II 360 ARGB
Материнская плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативная память	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Видеокарты	ASUS ROG STRIX GeForce RTX 3090 Ti ASUS ROG STRIX GeForce RTX 2080 Ti
SSD	Kingston KC600 512 GB (SKC600/512G)
Ваттметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Возможности Vinga 850W (VPS-850GV3) мы проверили на системе со 105-ваттным процессором и парой видеокарт с TDP 450 и 250 Вт. Измерения проводились в режимах "Простой" и "Максимальная нагрузка" (с помощью теста FurMark Donut (GK) в утилите MSI Kombuster). В результате были получены следующие значения:

Отклонения напряжений находились в очень скромных пределах – от 0,6% до 2,3%, что является отличным результатом. Незначительной была и разница между значениями в простое и при нагрузке — до 0,9%. Поэтому в целом выходные показатели заслуживают высокой оценки.

Энергопотребление в простое и выключенном состоянии компьютера

Вдобавок тестируемое устройство потребляет незначительные 3 Вт в выключенном состоянии компьютера и 4 Вт в спящем режиме.

Итоги

В итоге Vinga 850W (VPS-850GV3) очень напоминает 750- и 1000-ваттные модели, протестированные нами ранее. Здесь есть те же японские электролиты и полимерные конденсаторы во всех ключевых узлах, модульные кабели в оплетке и, хоть и не самый новый, но все еще актуальный стандарт PCIe 5.0.

Нам понравилась и система охлаждения: при небольшой нагрузке вентилятор не работает, причем пассивный режим охватывает примерно половину всего диапазона нагрузок. При этом при работе блок демонстрирует невысокий нагрев, что положительно сказывается как на акустике, так и на условиях работы внутренних компонентов.

Впрочем, без экономии не обошлось. Среди силовых элементов есть как компоненты немецкого производства и именитых китайских компаний, так и детали, производителя которых нам вообще не удалось определить. Да и вентилятор, вероятнее всего, использует простой подшипник скольжения. Возможно, именно поэтому производитель ограничился трехлетней гарантией, хотя для блоков этого класса не редкость встретить пять и более лет.

В общем, Vinga 850W (VPS-850GV3) сочетает достаточно качественную элементную базу с современными возможностями и продуманным охлаждением, но при этом имеет некоторые вполне понятные компромиссы. Это еще один представитель линейки Vinga, где производитель пытался сохранить хороший баланс между оснащением, характеристиками и конечной стоимостью.

Достоинства:

• высокий уровень КПД (80 PLUS Gold);
• DC-DC-преобразователи во вторичной цепи;
• использование японских высокотемпературных электролитических конденсаторов и полимерных элементов;
• хорошая стабильность напряжений;
• отсутствие проседаний напряжений даже при подключении к мощной конфигурации;
• возможность работы в широком диапазоне сетевого напряжения;
• три 6+2-контактных разъема PCIe и один 600-ваттный PCIe 5.0 (12VHPWR);
• полностью модульные кабели;
• эффективная и достаточно тихая система охлаждения;
• бесшумная работа до нагрузки 450 Вт;
• небольшие размеры;
• доступная цена.

Особенности:

• использование коннектора PCIe 5.0 (12VHPWR) вместо более современного PCIe 5.1 (12V-2×6);
• вентилятор на основе подшипника скольжения.
