Обзор блока питания Xilence Gaming 650W (XN225/XP650R10): а мы раньше не встречались?

В начале зимы к нам попал источник Xilence Performance A+ III 650W (XN084/XP650R11). Он стал первым протестированным нами решением данного производителя. Теперь же теплые весенние лучи солнца принесли с собой другого представителя модельного ряда – Xilence Gaming 650W (XN225/XP650R10).

Xilence Gaming 650W

Уже само название дает понять, что перед нами устройство из другой линейки. Однако у них очень похожие ценники (около $70), внешность, мощность и прочие показатели. По крайней мере, на первый взгляд. Но мы-то, как всегда, нырнули глубже и нашли целый ряд отличий. Каких именно? Усаживайтесь поудобнее, сейчас все расскажем и покажем.

Спецификация

Модель

Xilence Gaming 650W

(XN225/XP650R10)

Тип

ATX12V 2.4

Номинальная мощность, Вт

650

Мощность по каналу 12В, Вт

576

Мощность линий +3,3В и +5В, Вт

110

Количество линий +12В

1

Максимальный выходной ток канала +3,3В, А

23

Максимальный выходной ток канала +5В, А

17

Максимальный выходной ток канала +12В, А

48

Максимальный выходной ток канала -12В, А

0,5

Максимальный выходной ток канала +5Vsb (дежурная линия питания), А

2,5

Входное напряжение, В

200 − 240

Входной ток, А

10

КПД, %

≤88%

Сертифицирован 80 PLUS

Bronze 230V

Метод компенсации коэффициента мощности

Активный

Коэффициент мощности (PF), %

97

PCIe-разъемов

2 (6+2-контактные)

Модульный

Частично

Размеры вентилятора, мм

140 х 140 х 25

Тип подшипника вентилятора

FDB

Защиты

OPP, OVP, UVP, SCP

Размеры, мм

160 х 150 х 86

Гарантия, лет

3

Сайт производителя

Xilence

Xilence Gaming 650W

Упаковка и комплект поставки

Xilence Gaming 650W Xilence Gaming 650W

Фирменное оформление коробки нам уже хорошо знакомо. Ключевая информация на своем месте, хотя базовое знание английского для ее понимания все же не помешает.

Xilence Gaming 650W

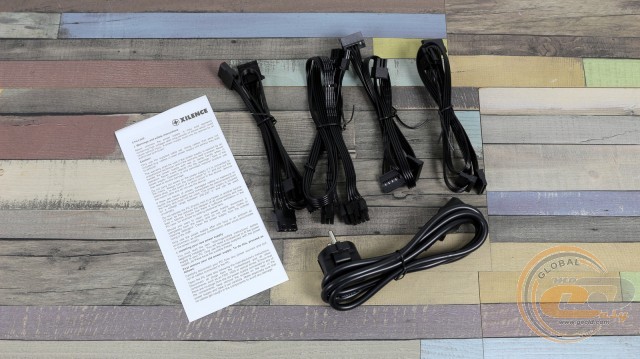

Комплект поставки представлен сетевым шнуром питания, модульными кабелями и бумажной документацией. А вот крепежных винтов в коробке почему-то не оказалось.

Внешний вид

Xilence Gaming 650W

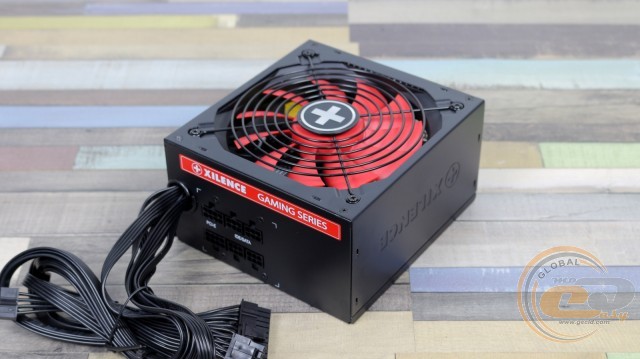

Внешне блоки питания Xilence легко узнать по красному пропеллеру и логотипу производителя в виде плюсика. От вышеупомянутого Xilence Performance A+ III 650W тестируемая модель отличается чуть более интересной и агрессивной внешностью.

Xilence Gaming 650W

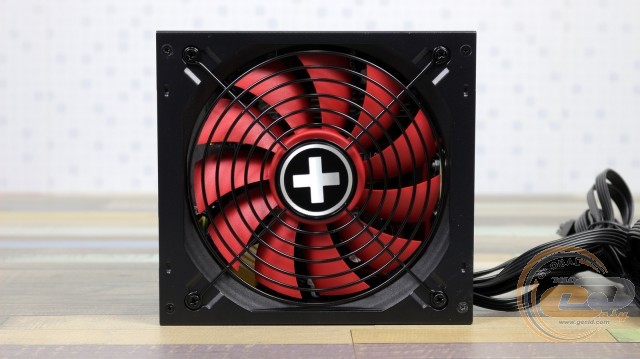

А все благодаря применению более крупного вентилятора (140-мм вместо 120-мм), прикрытого традиционной решеткой типа «гриль». Вместе с полумодульной конструкцией кабелей (еще одно преимущество над Performance A+ III) это отразилось на габаритах корпуса, который стал на 20 мм длиннее: 160 х 150 х 86 мм.

Xilence Gaming 650W

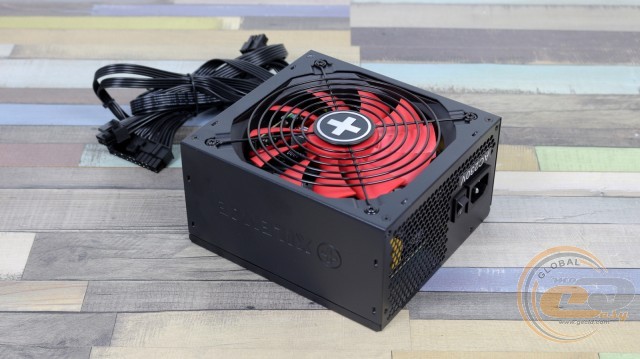

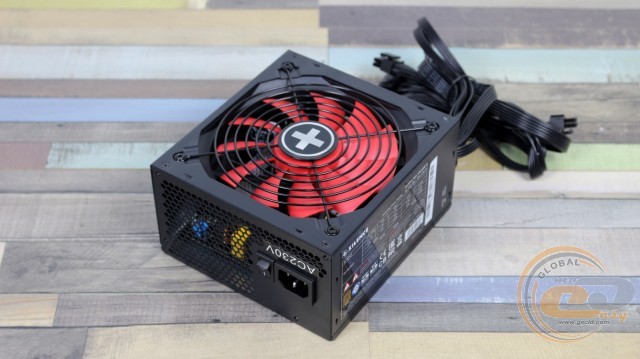

Тыльная панель обошлась без сюрпризов. На месте отверстия в виде сот, кнопка включения, входной разъем питания и наклейка с указанием номинала сети (230 В).

Xilence Gaming 650W

Еще одним фирменным штрихом является перфорация на боковине, которая поможет уж точно не ошибиться при определении производителя.

Xilence Gaming 650W

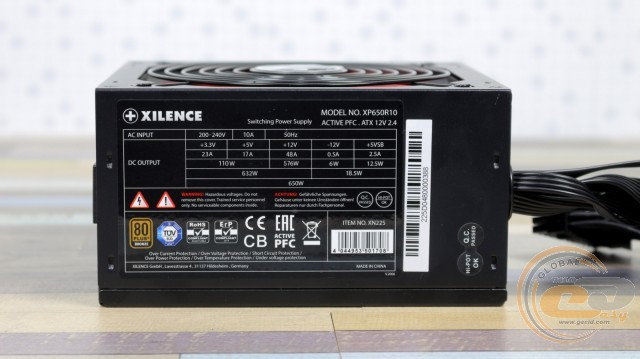

Вторая же стенка несет на себе напоминание о выходных показателях. Согласно приведенной информации, здесь используется единственная 12-вольтная линия мощностью 576 Вт (88,6% от номинала). Сравнительно невысокий показатель намекает на применение групповой стабилизации напряжений. Для младших каналов +3,3В и +5В выделено 110 Вт, чего вполне достаточно для современной системы.

Xilence Gaming 650W

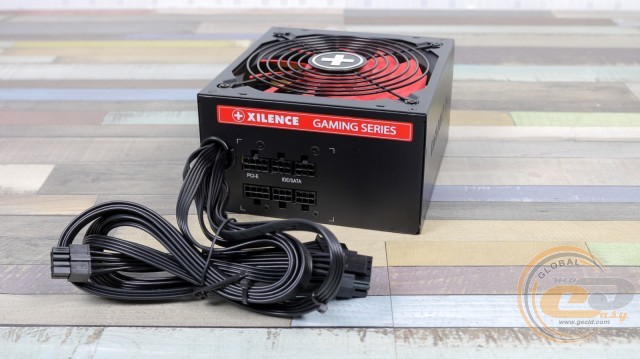

Основные кабели у Xilence Gaming 650W (XN225/XP650R10) выведены из корпуса. В их числе – 20+4-контактный ATX и 4+4-контактный ATX12V. Остальные же провода являются модульными и их можно подключать по мере необходимости. Для питания одной мощной видеокарты здесь имеются два 6+2-контактных PCIe. А периферийные коннекторы (на трех отдельных проводах) позволят подсоединить шесть устройств SATA, три PATA и даже один FDD.

Кстати, такой подход к организации кабелей актуален для моделей мощностью 650, 750 и 850 Вт. У решений линейки Gaming мощностью 450 и 550 Вт все провода выведены из корпуса.

Кабели имеют привычный калибр 18 AWG. Длина проводов не рекордная, но в большинстве случаев их вполне хватит. Приятно, что все они выполнены в виде удобных в укладке шлейфов.

Полная конфигурация системы кабелей выглядит следующим образом:

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

Выведены из корпуса

20+4-контактный ATX

1

50

4+4-контактный ATX12V

1

55-65

Модульные

два 6+2-контактных PCIe

1

50-62

три SATA

2

45-60-75

три PATA (Molex) + один FDD

1

45-60-75-90

Внутреннее устройство

Xilence Gaming 650W

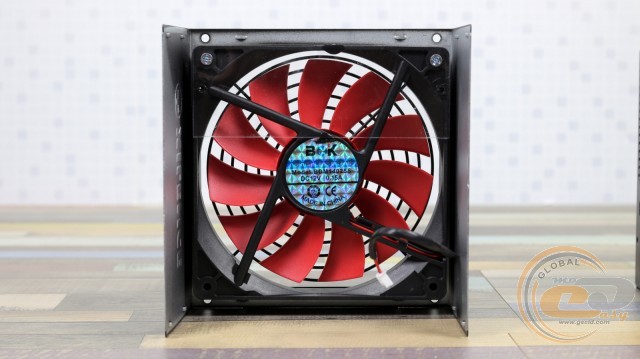

Активное охлаждение Xilence Gaming 650W возложено на 140-мм 11-лопастный вентилятор BDK BDM14025S. И хотя буква «S» в названии намекает на подшипник скольжения, производитель сообщает о применении внутри надежного гидродинамического подшипника (FDB). А это является весомым преимуществом в данном ценовом сегменте. Вертушка потребляет всего 1,8 Вт электроэнергии (12 В при 0,15 А), подключаясь через съемный двухконтактный коннектор.

Xilence Gaming 650W

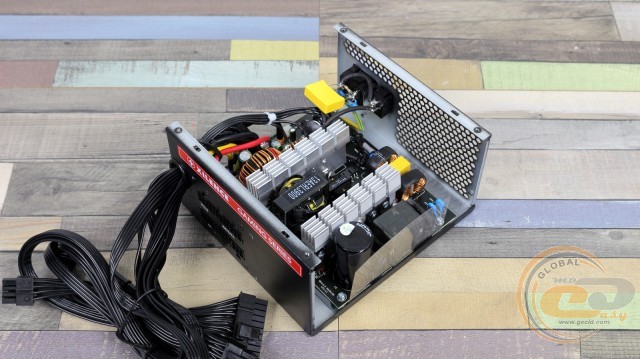

За пассивный отвод тепла отвечает пара алюминиевых радиаторов – по одному для элементов первичной и вторичной цепи.

Xilence Gaming 650W

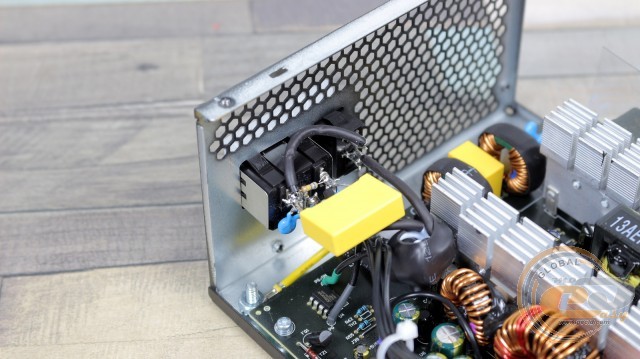

Что же, давайте теперь рассмотрим отдельные узлы Xilence Gaming 650W. Часть входного EMI-фильтра в виде трех конденсаторов (одного X и Y) распаяна у входного разъема.

Xilence Gaming 650W

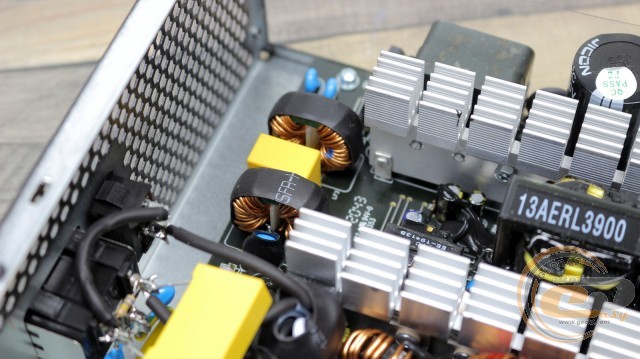

Остальные составляющие узла (два дросселя, по паре X- и Y-конденсаторов, варистор и плавкий предохранитель) разместились на основной PCB. Все ключевые элементы на своих местах, вот и хорошо.

Xilence Gaming 650W

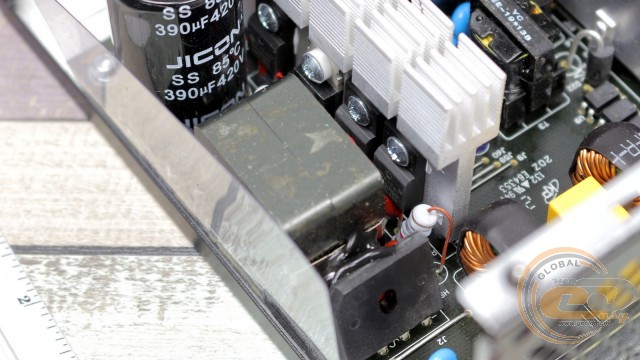

Для выпрямления переменного напряжения используется диодная сборка без дополнительного охлаждения. Учитывая, что источник рассчитан на работу только в сетях 230 В, где токи сравнительно низкие, такой подход вполне оправдан.

Xilence Gaming 650W

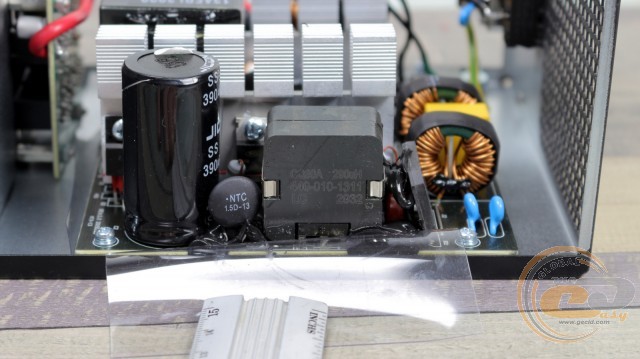

А вот при взгляде на узел APFC экономии не заметили. На месте привычная тройка силовых элементов (один диод и пара транзисторов). Ну и куда же без крупного дросселя.
